PERKENALAN

Museum Pola Alam adalah ruang menawan yang menampilkan keindahan dan struktur alami dunia Dengan tema utama seperti simetri, fraktal, spiral, aliran dan kekacauan, gelombang dan bukit pasir, gelembung dan busa, susunan dan ubin, retakan, serta bintik dan garis,museum ini mengungkap keajaiban desain alam.

Dirancang dengan gaya dekonstruktivisme alami, arsitektur museum mencerminkan perpaduan antara keteraturan dan kekacauan melalui bentuk organik dan struktur terfragmentasi. Pengunjung diajak menjelajahi pola-pola ini melalui pameran interaktif, instalasi berskala besar,dan tampilan multimedia yang memikat.

Museum ini menghubungkan sains dengan seni, menciptakan pengalaman edukatif sekaligus inspiratif. Pengunjung diajak merenungkan bahasa universal pola yang menyatukan biologi, ﬁsika, seni, dan kreativitas m a n u s i a , s e r t a m e n g h a r g a i k e i n d a h a n d a n keterhubungan dunia di sekitar kita.

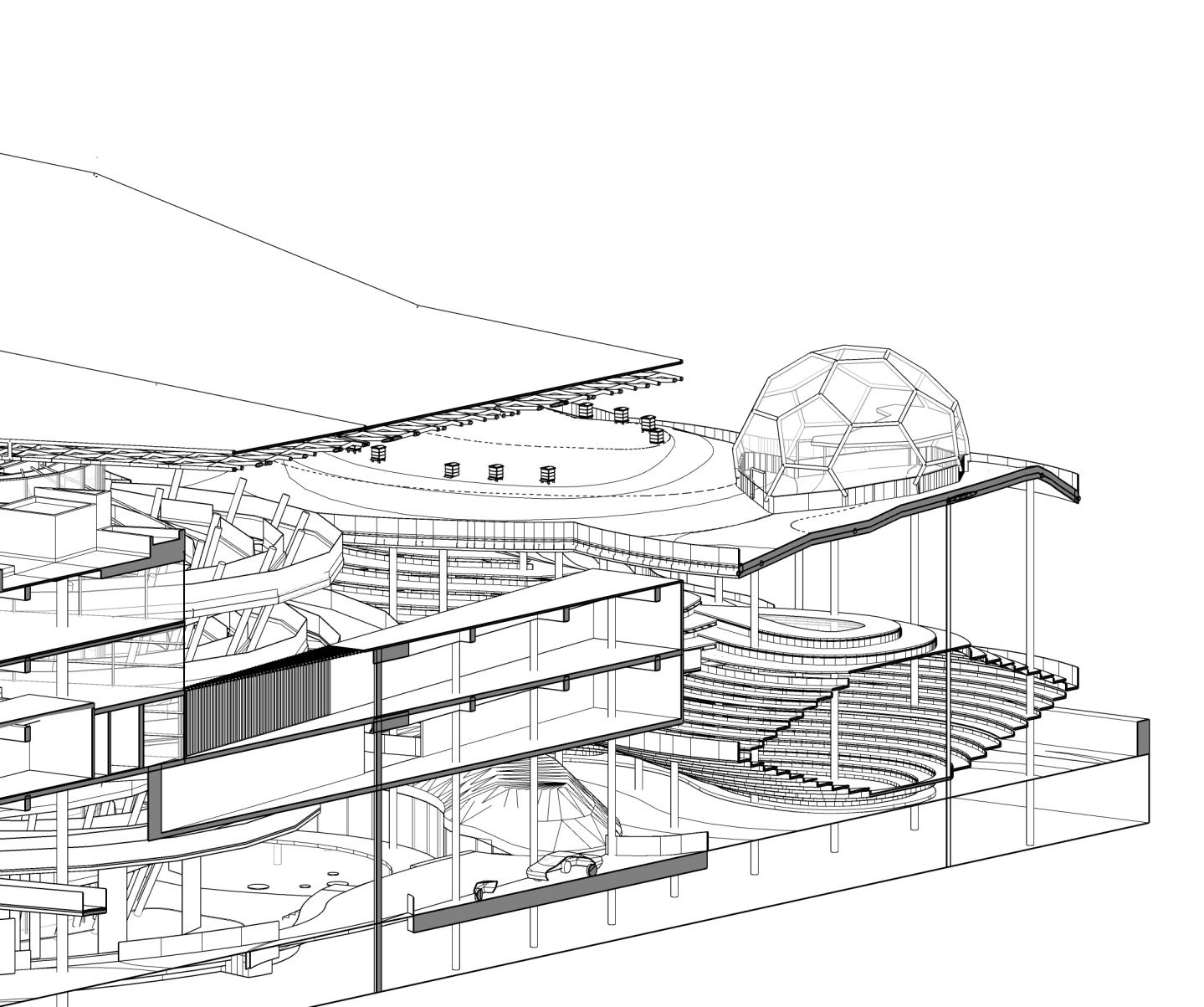

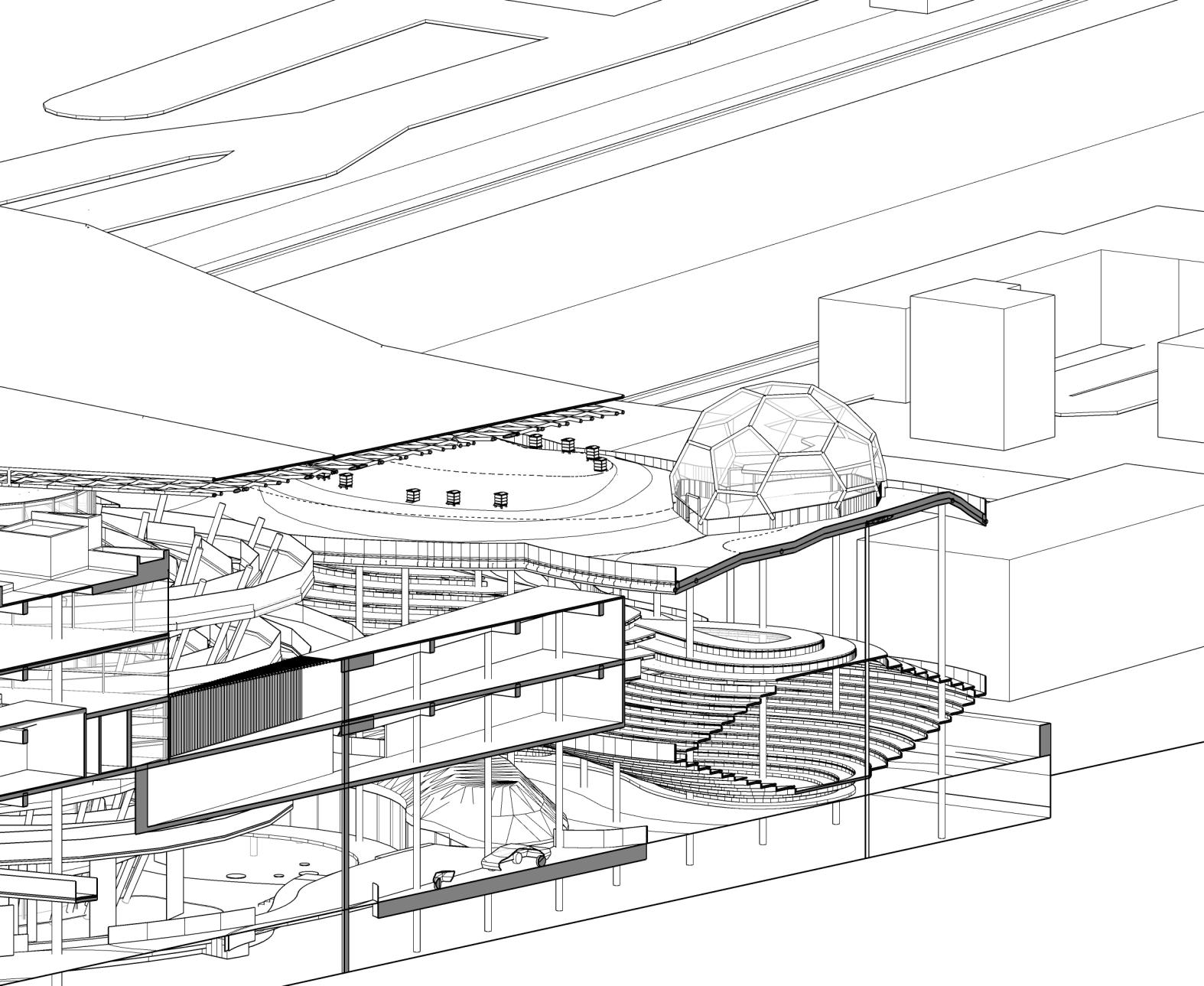

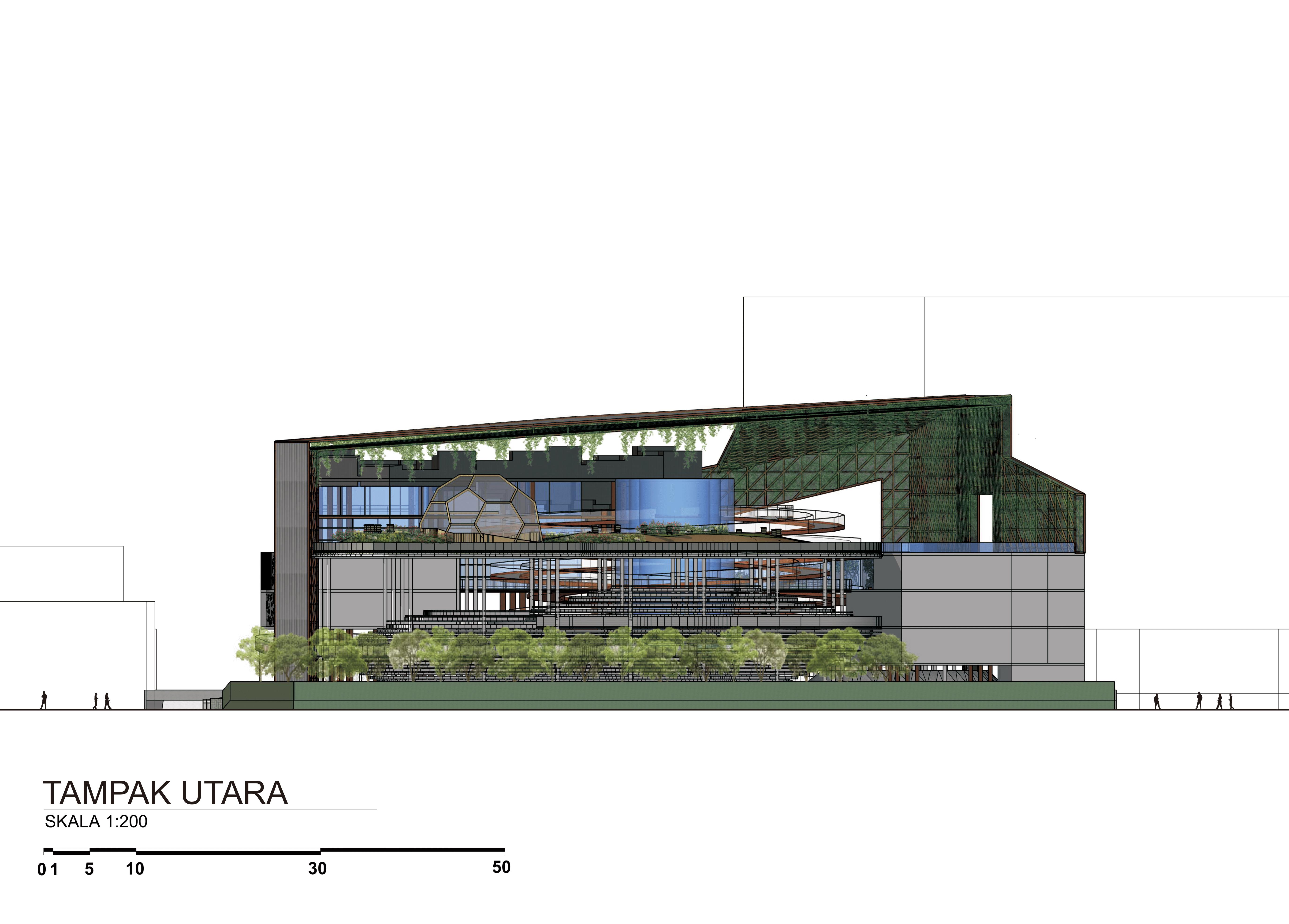

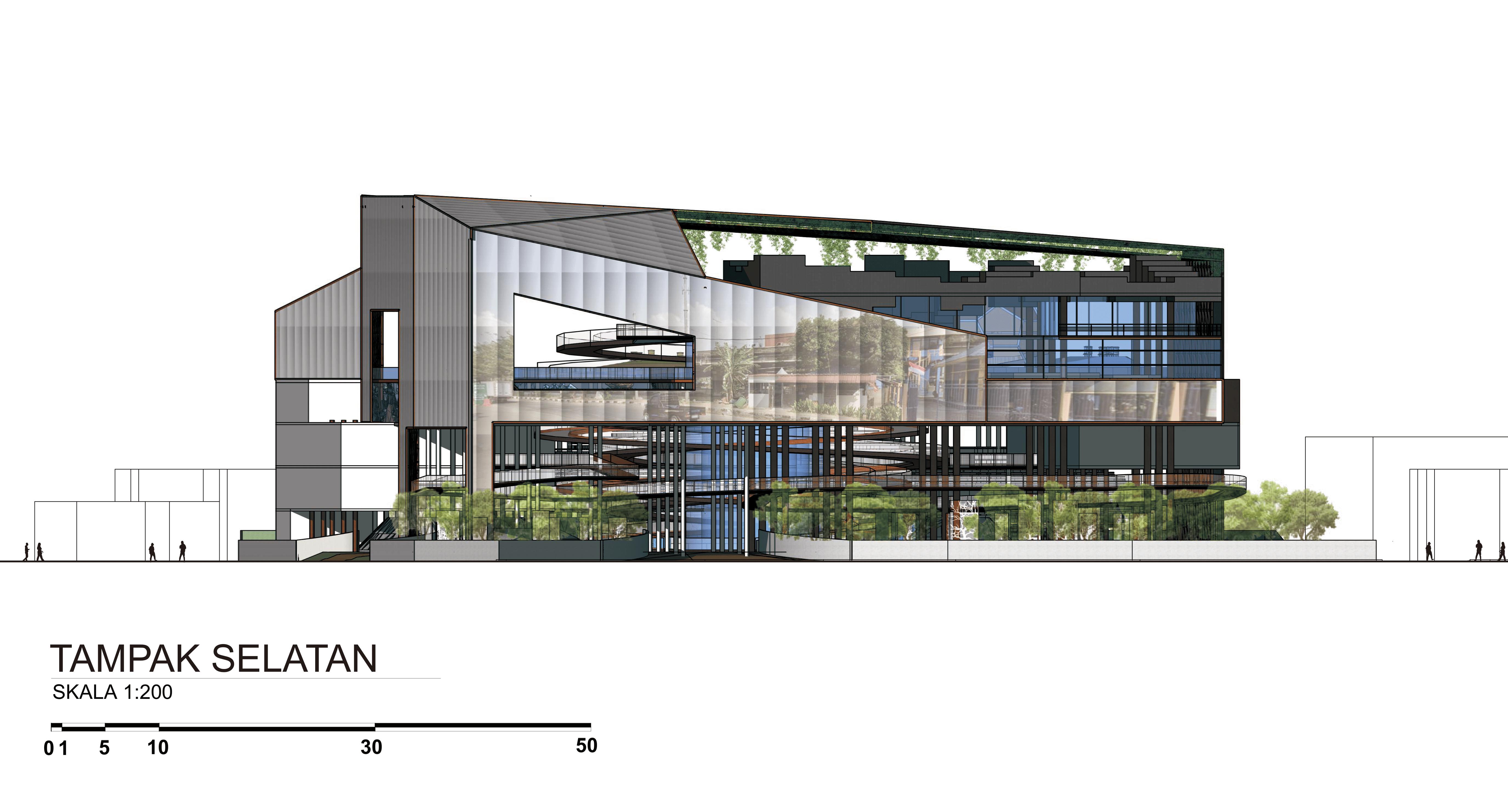

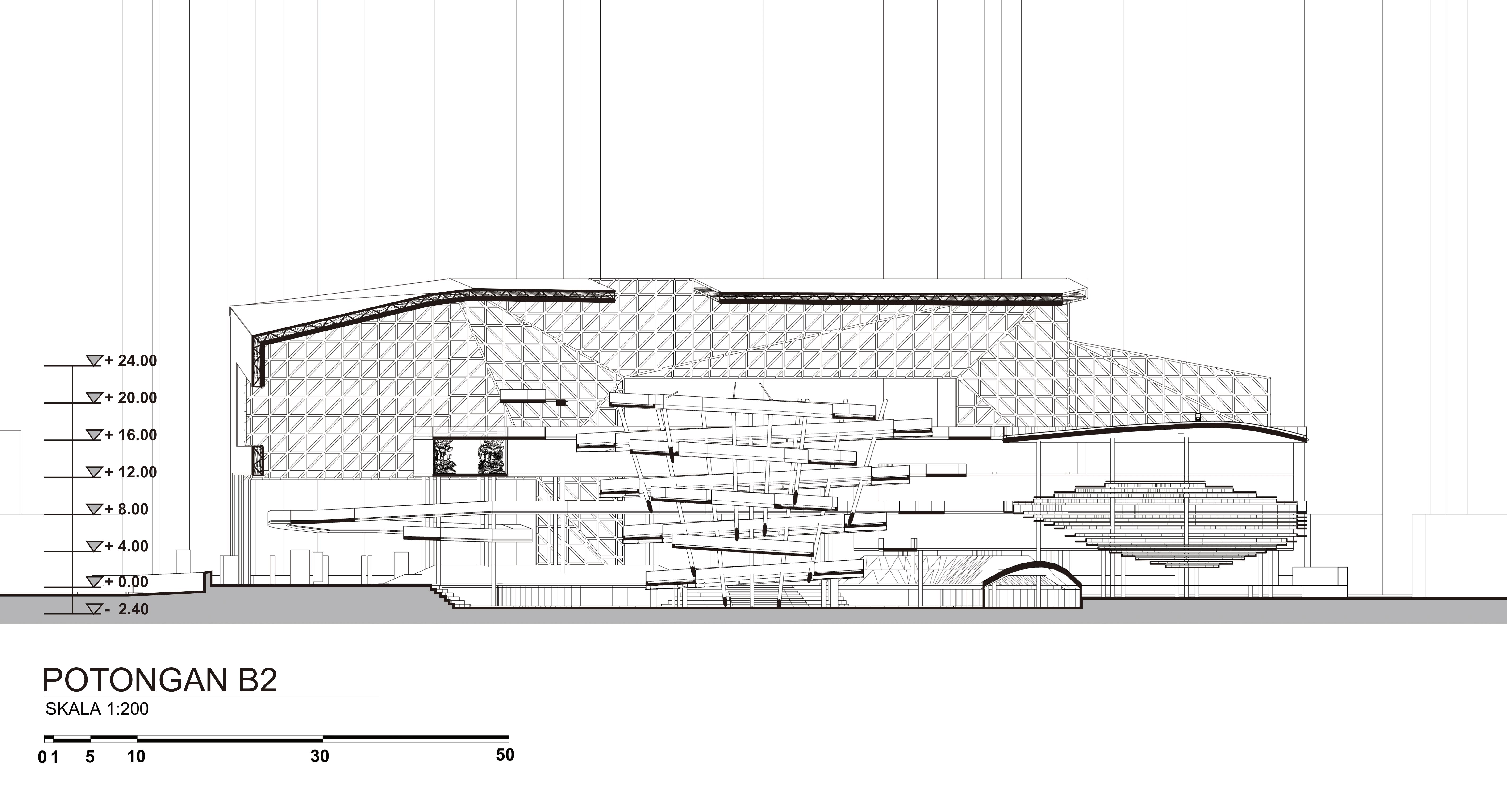

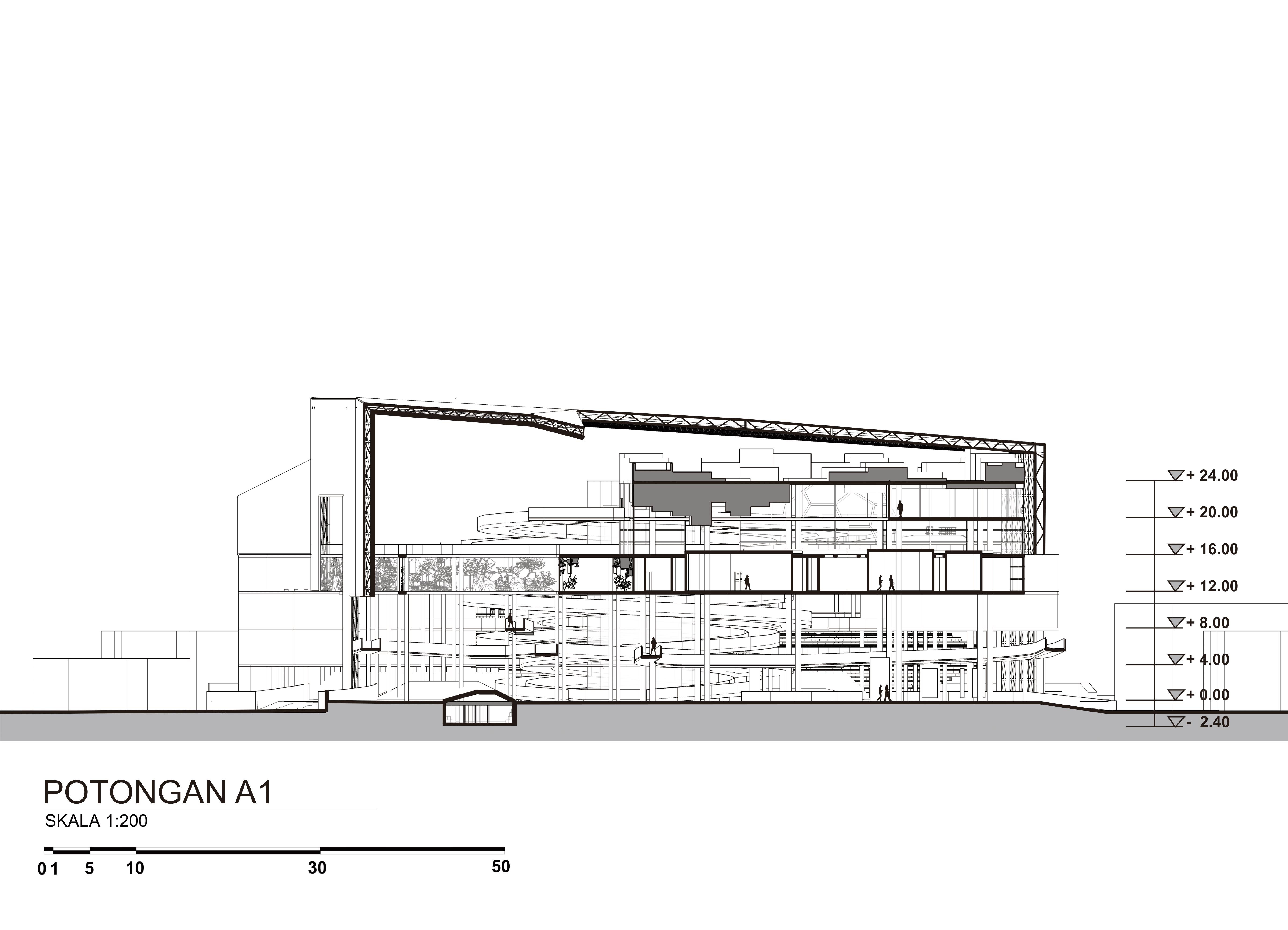

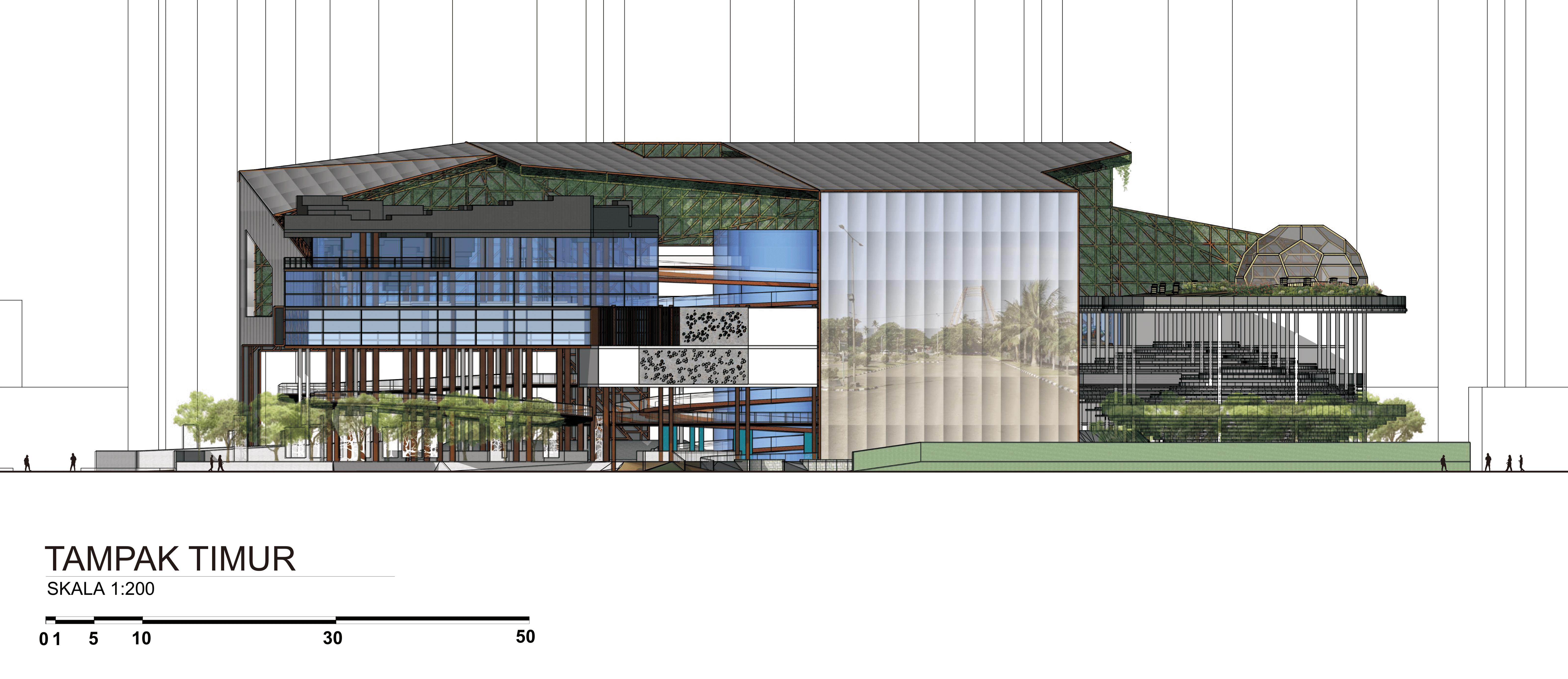

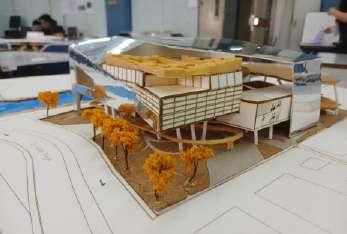

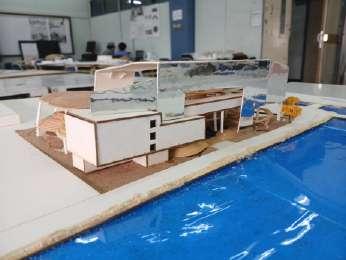

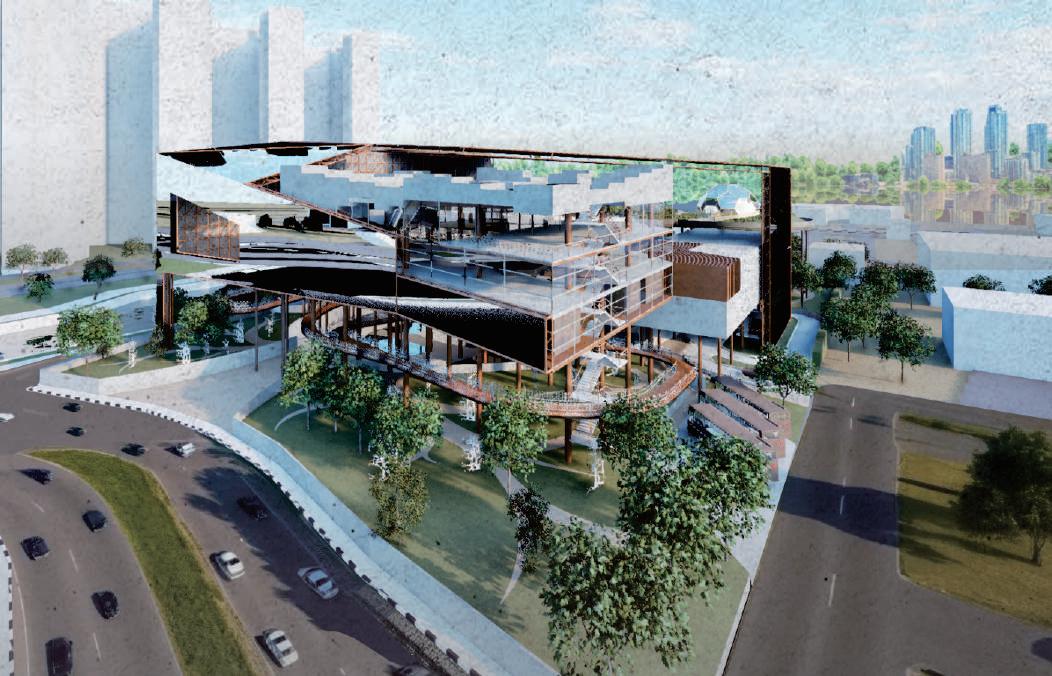

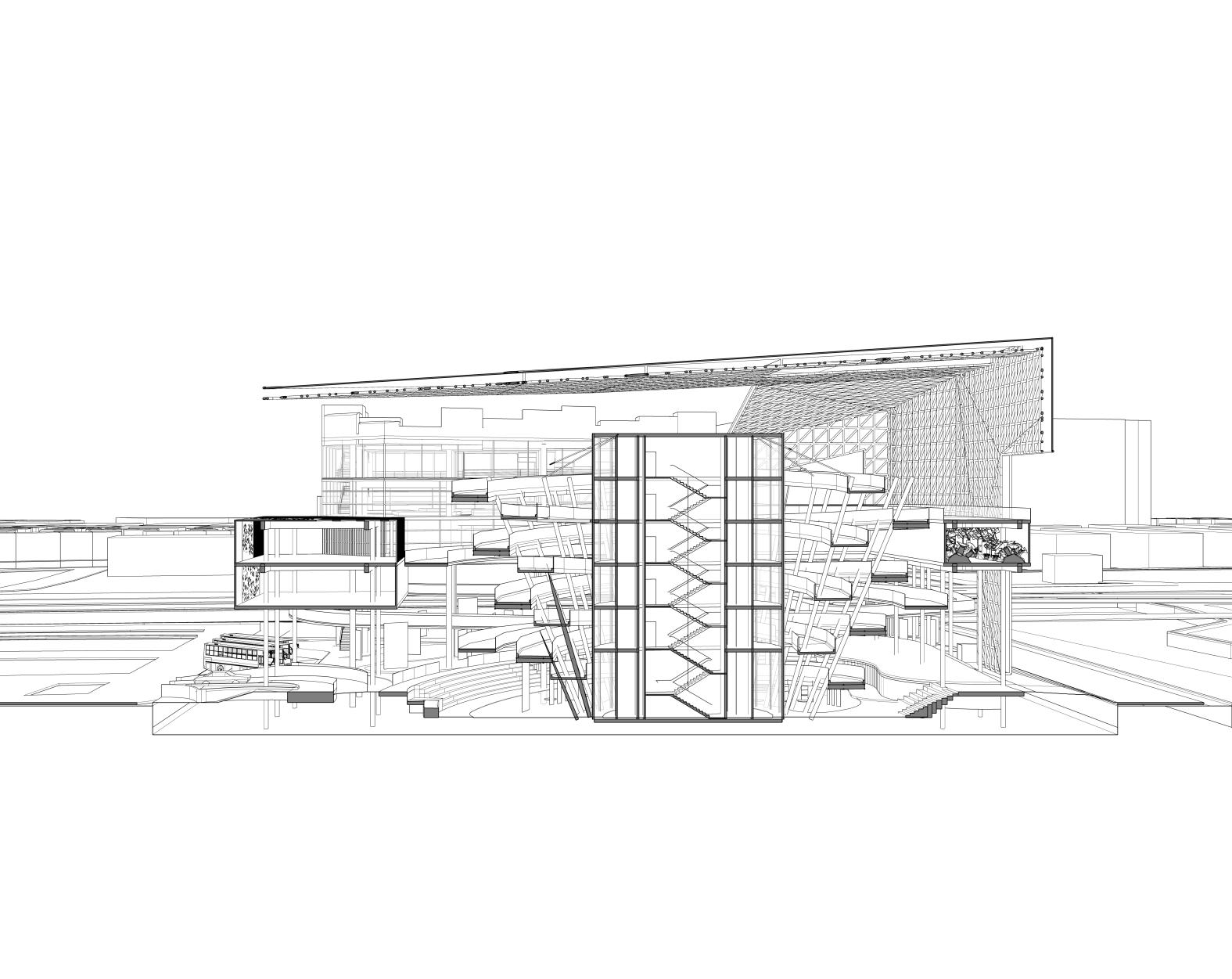

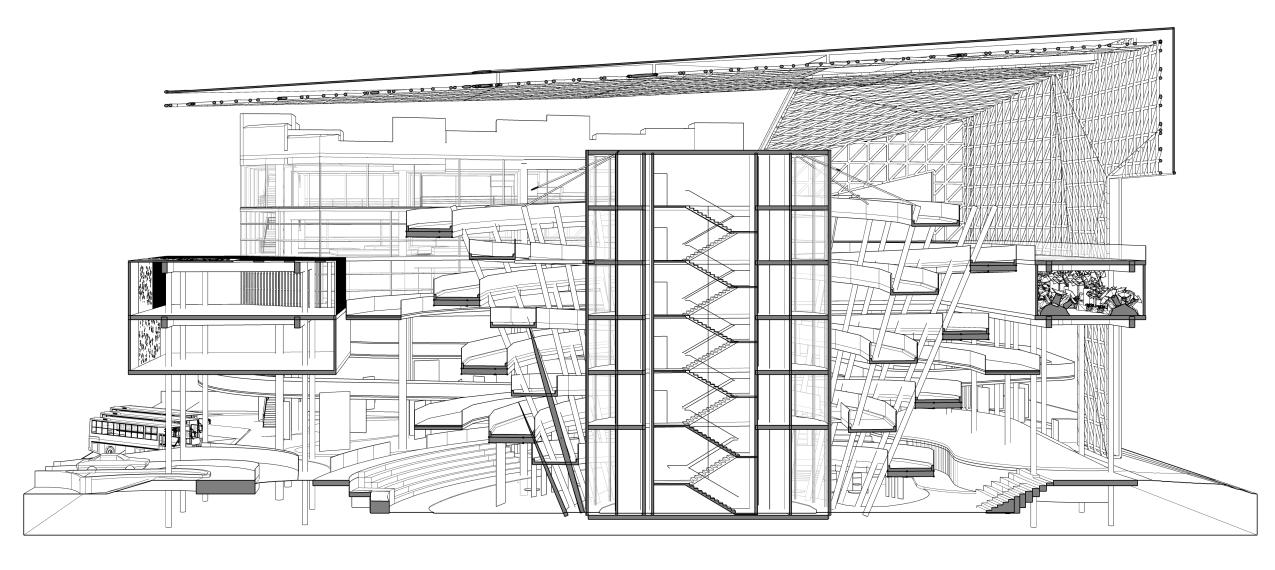

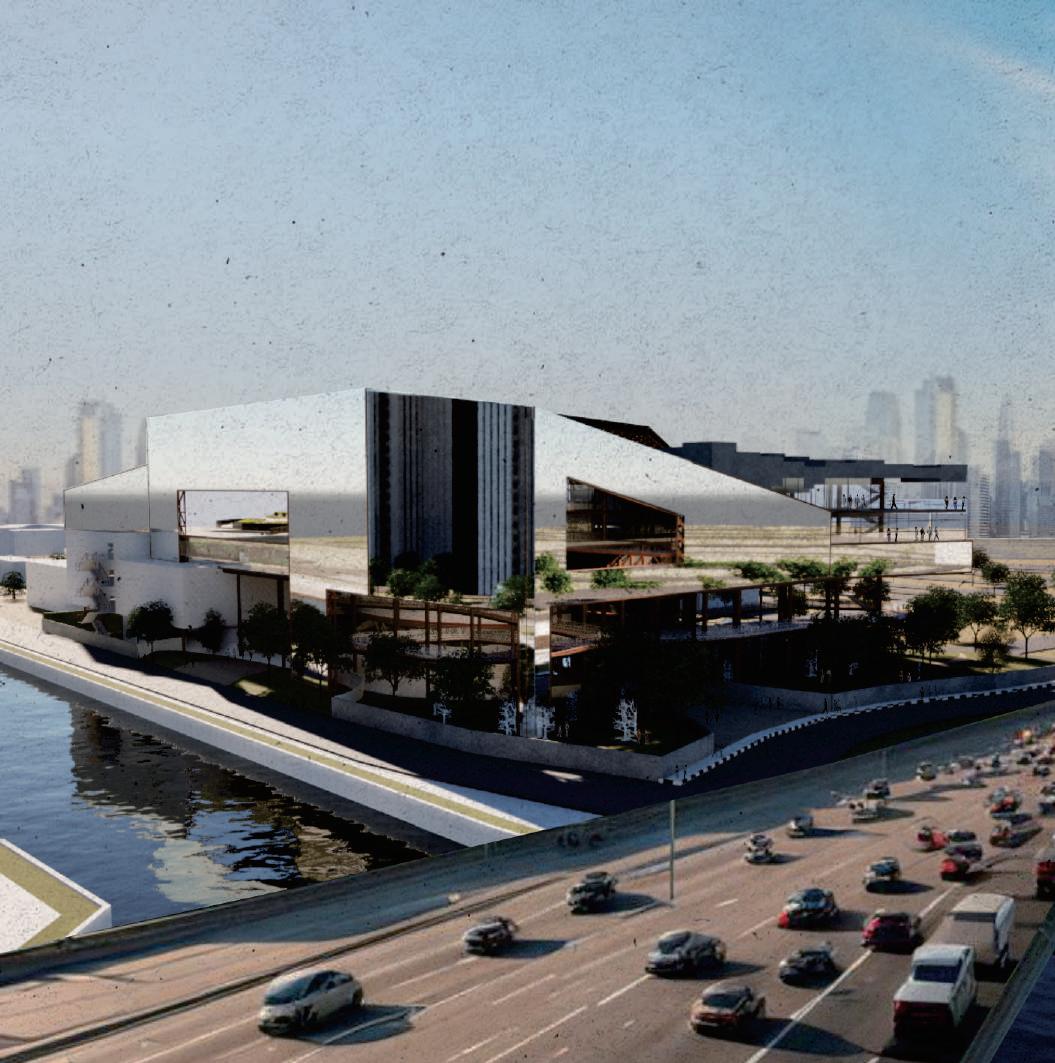

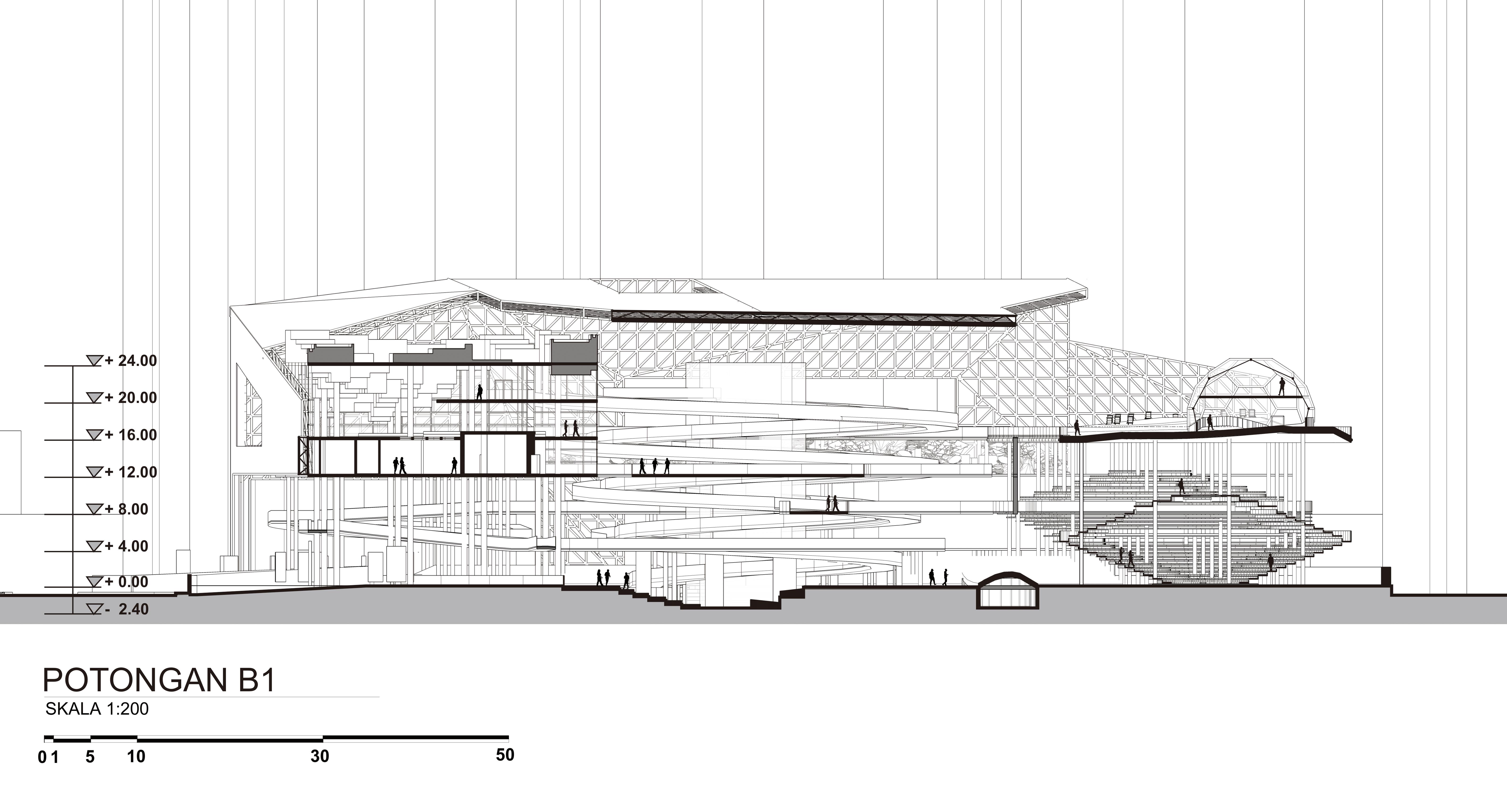

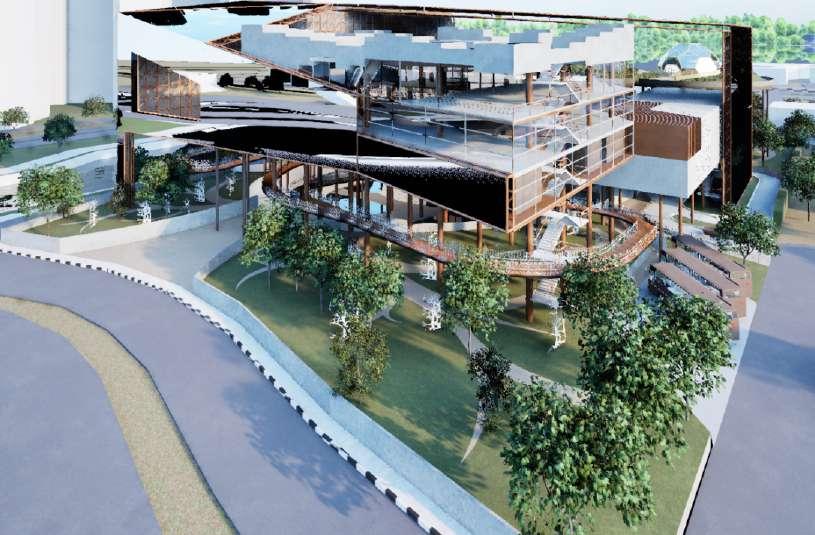

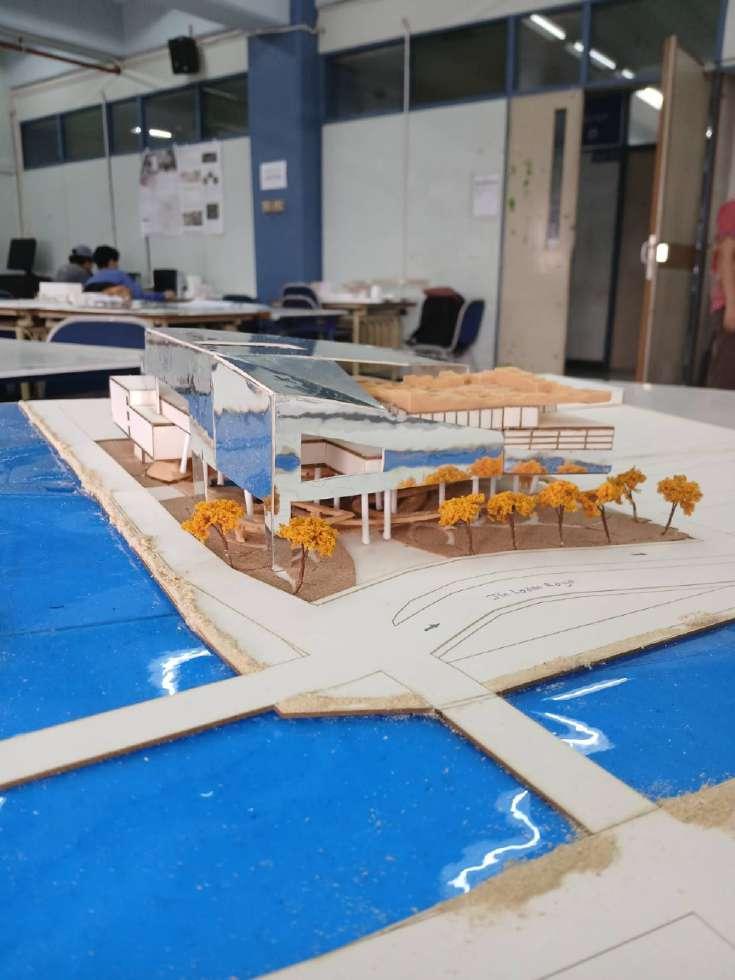

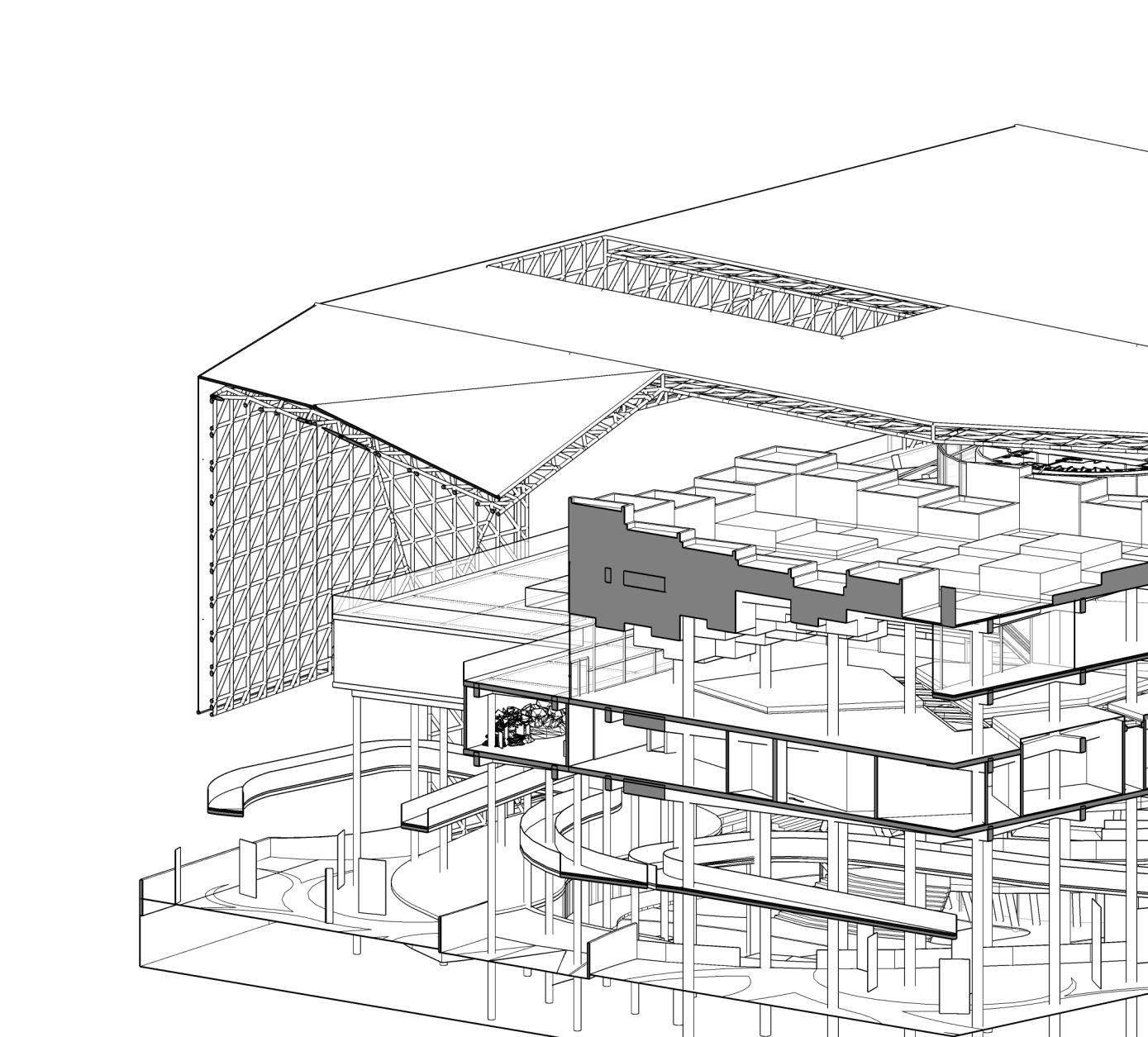

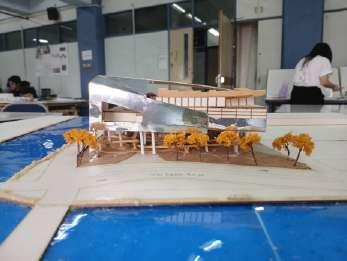

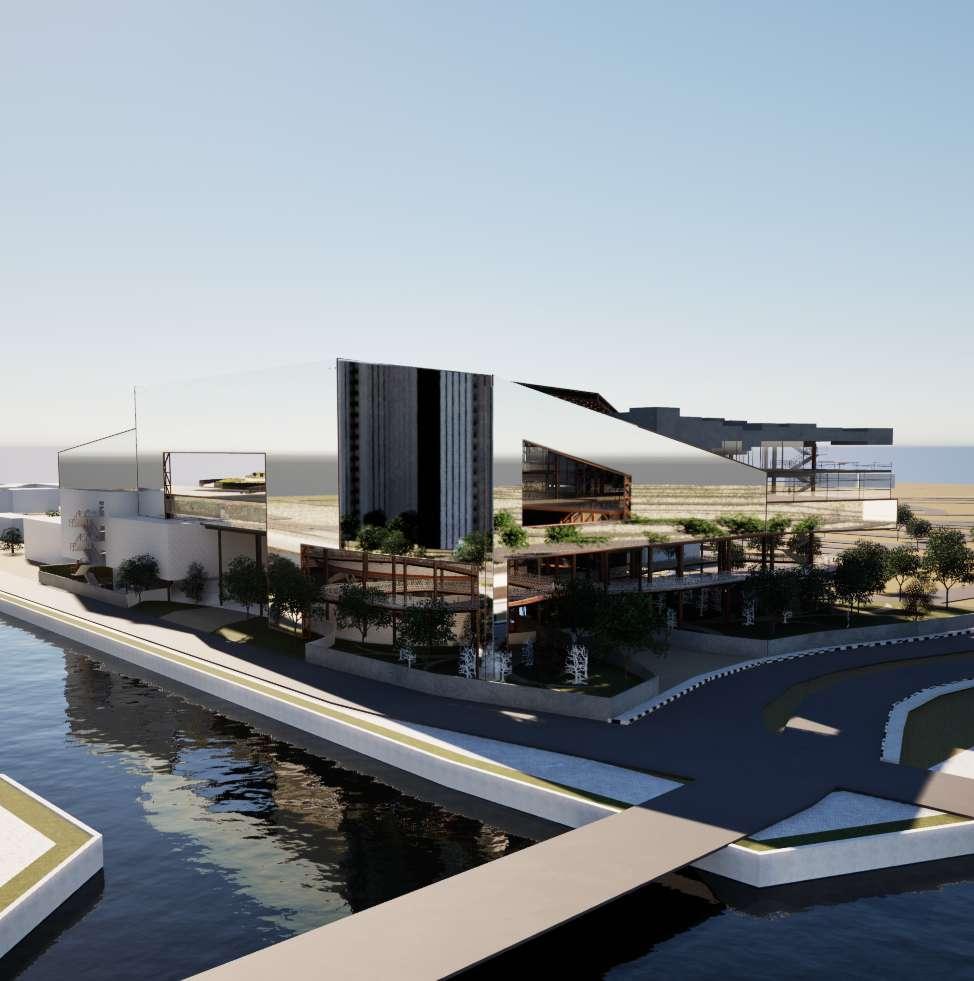

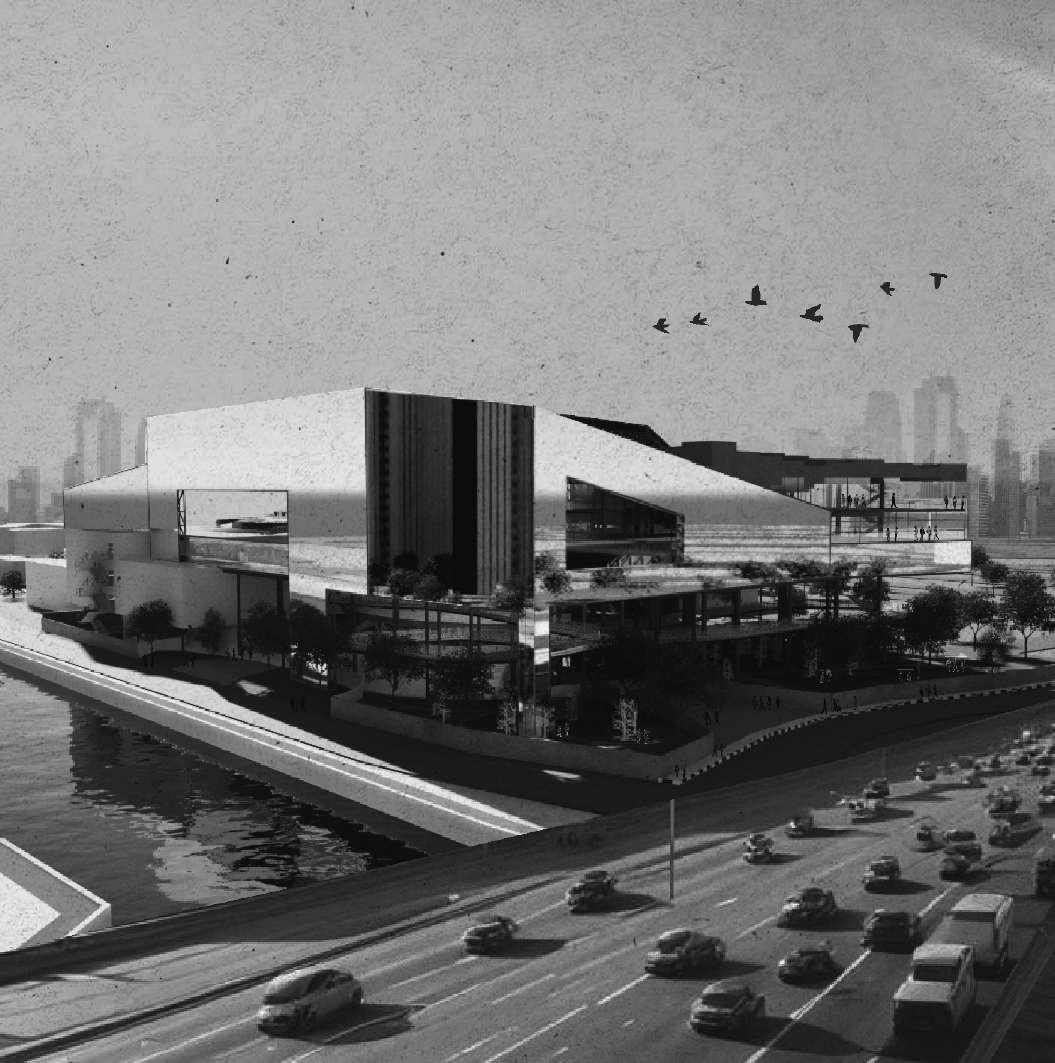

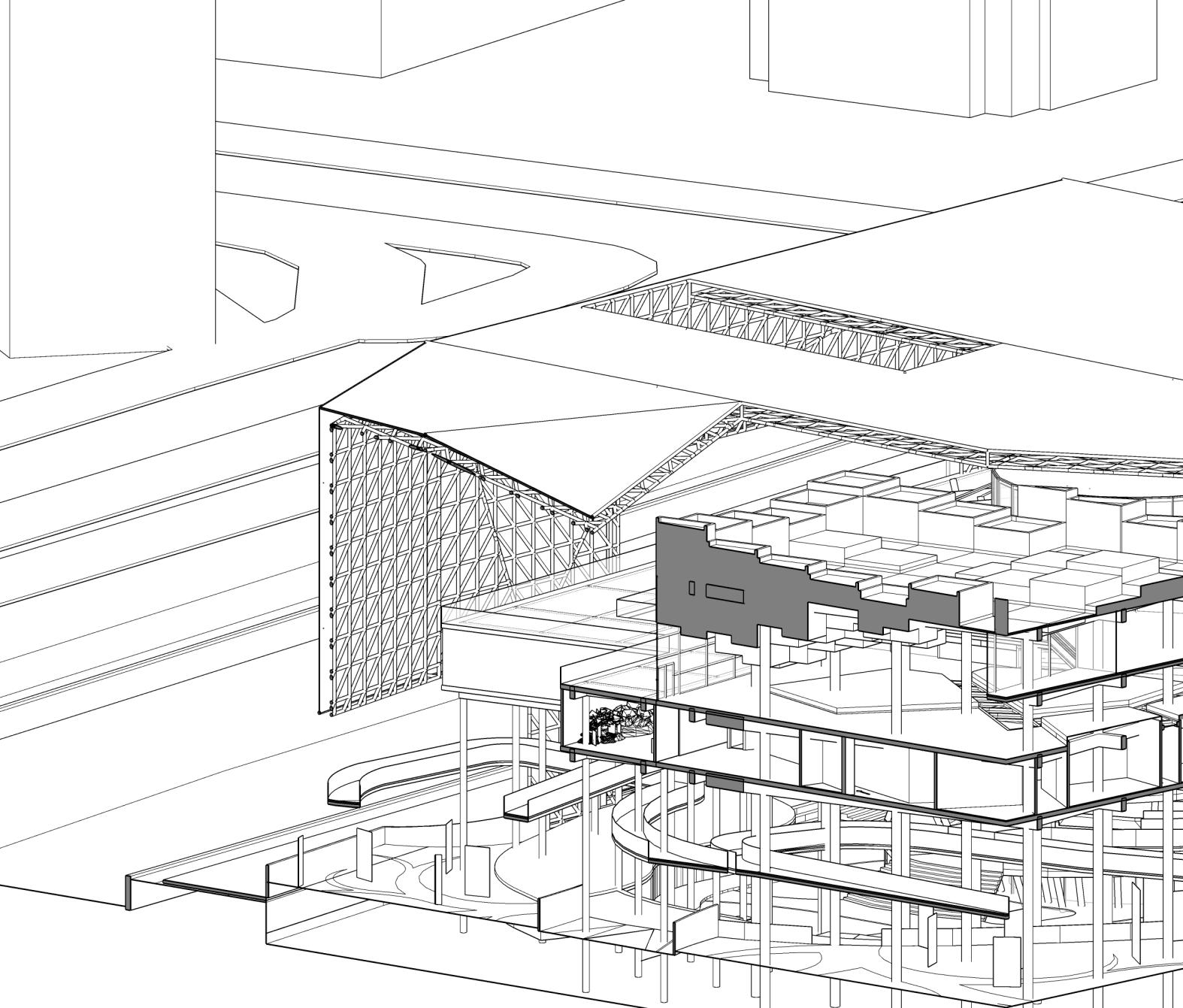

Sudut Pandang Burung

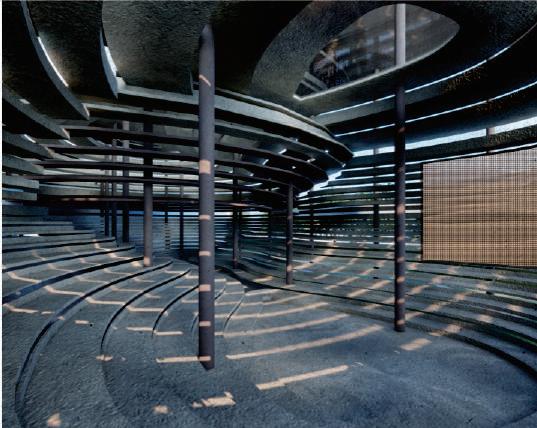

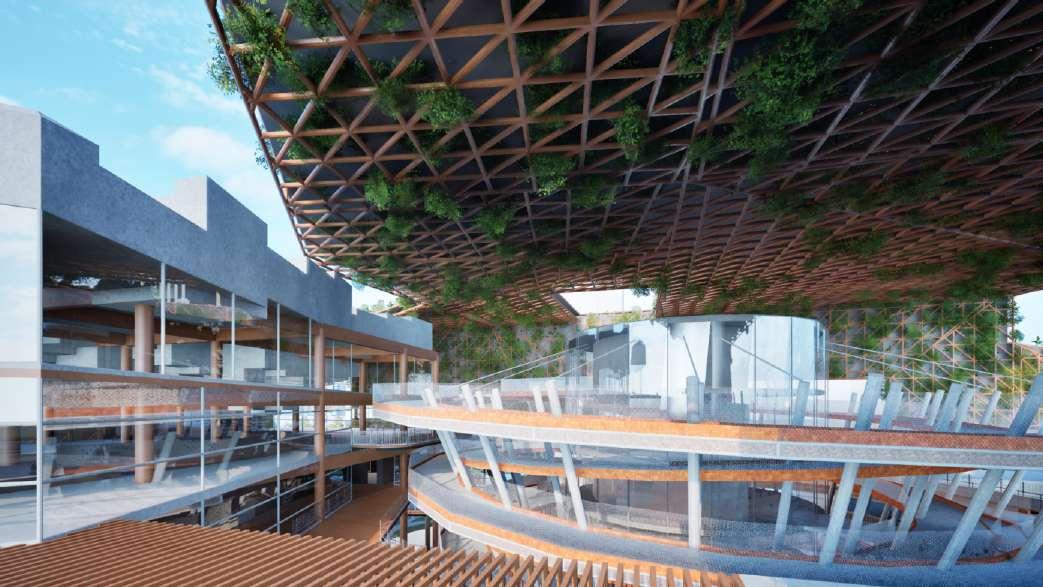

View dari Spiral Pattern Ramp Lt.6

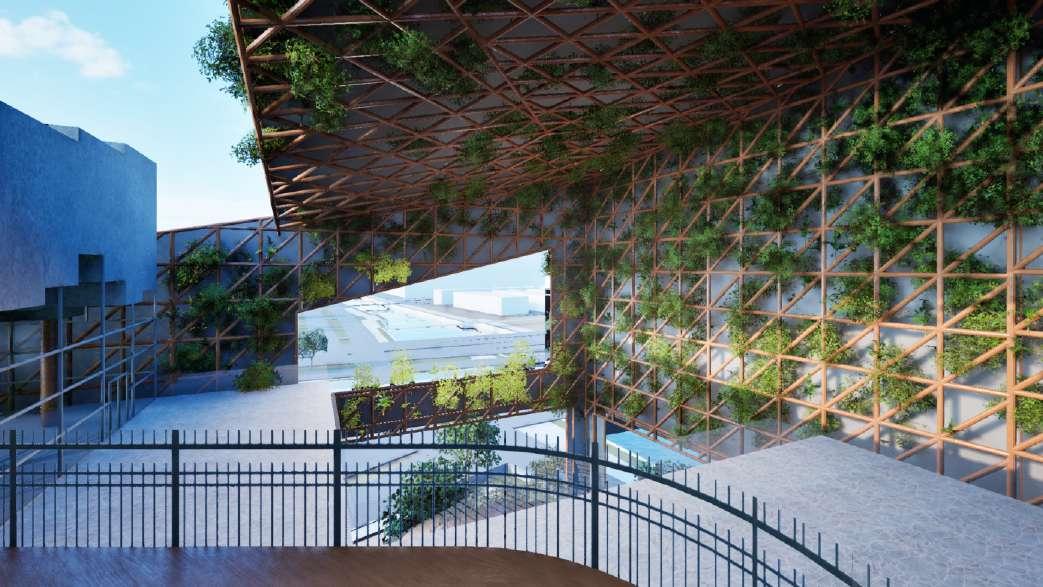

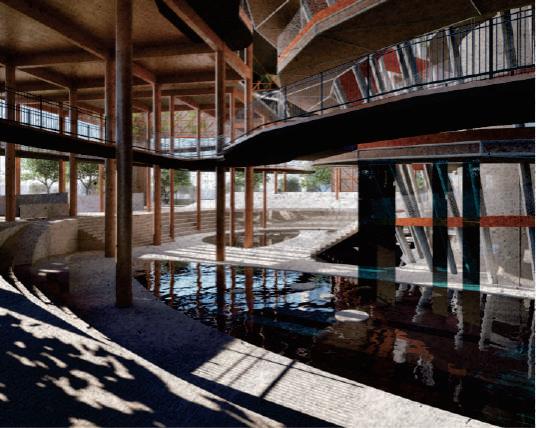

View Spiral Pattern Ramp dan Cracks Pattern

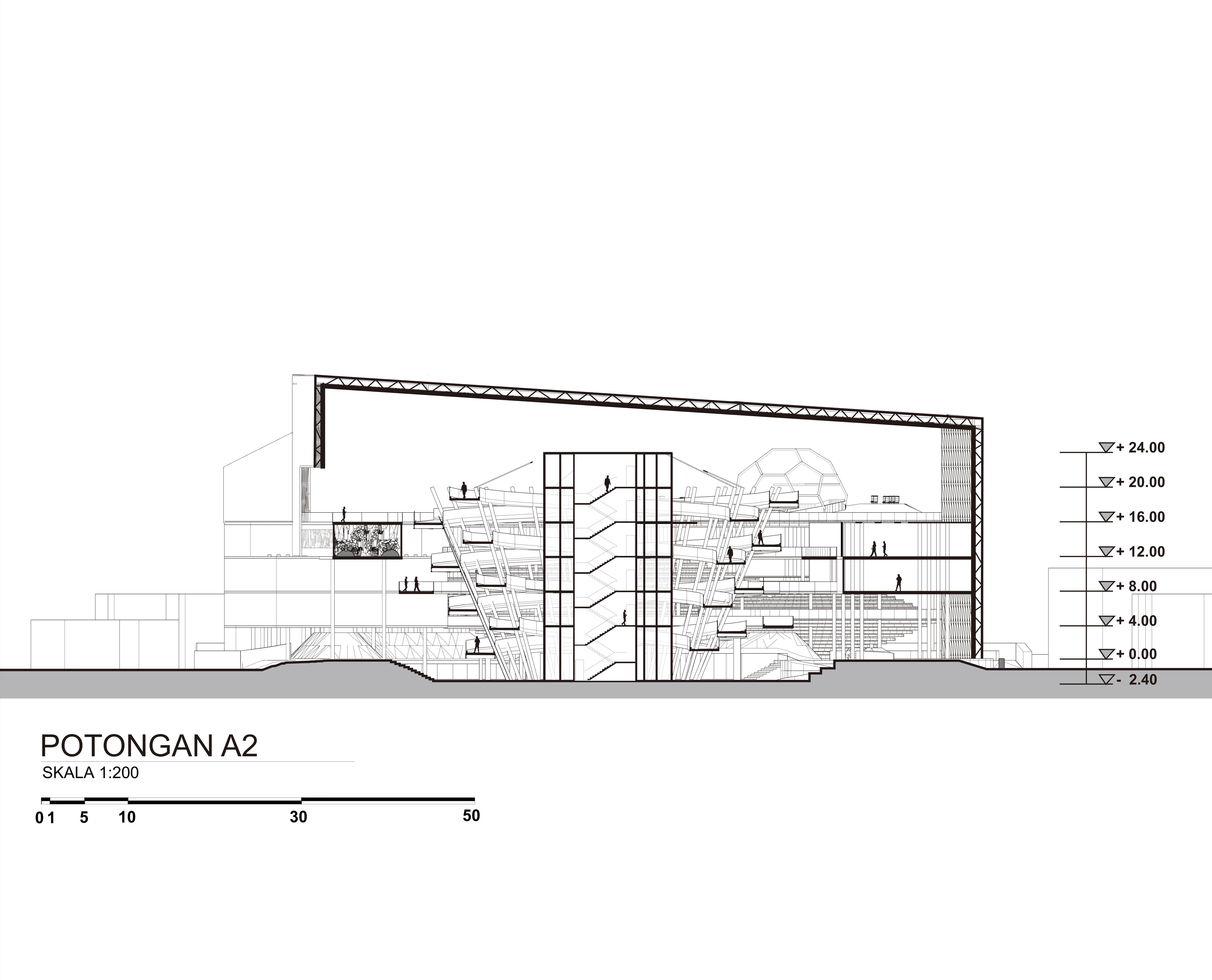

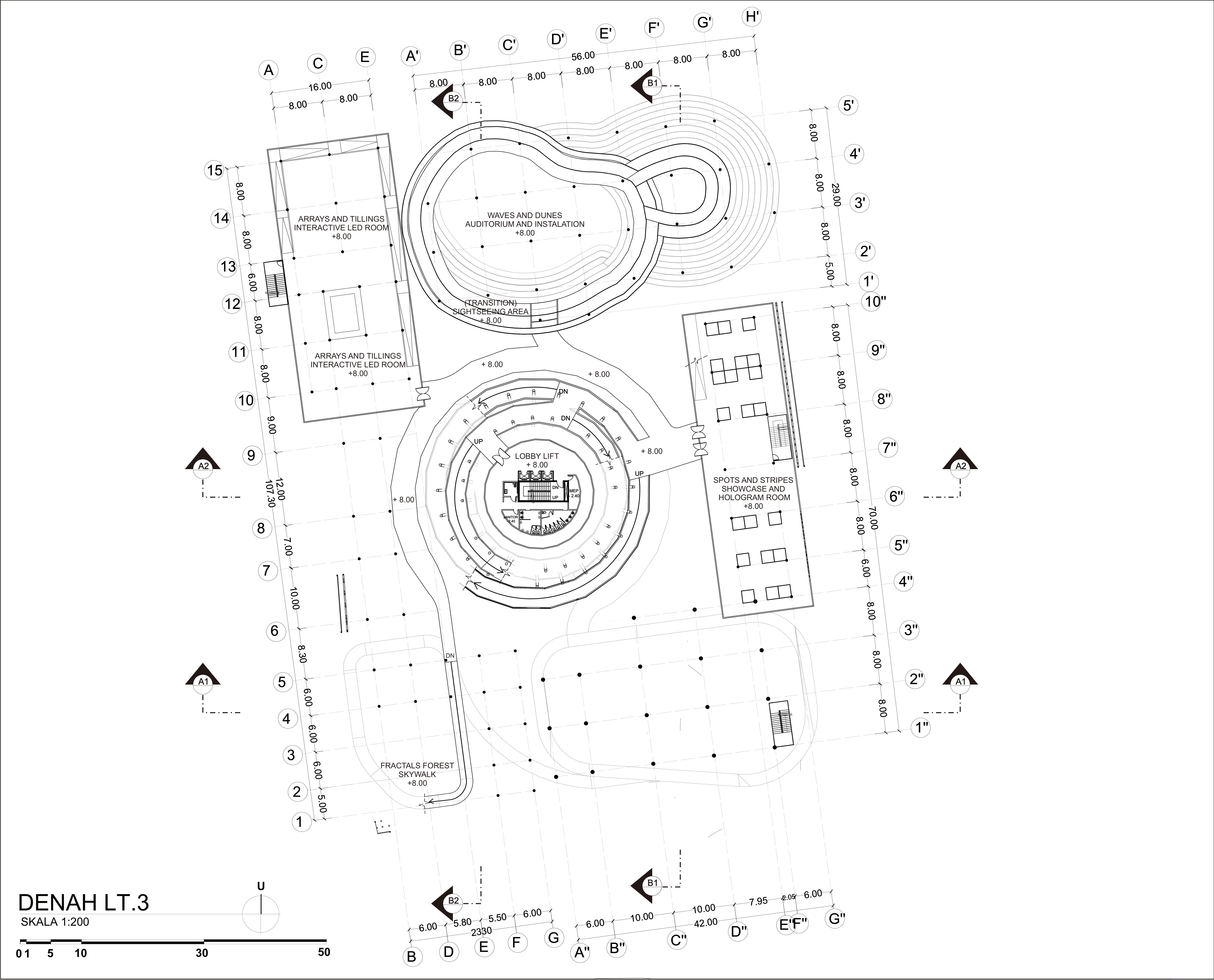

MENCIPTAKAN RUANG

Bagaimana kita bisa mengalami pola tersebut?

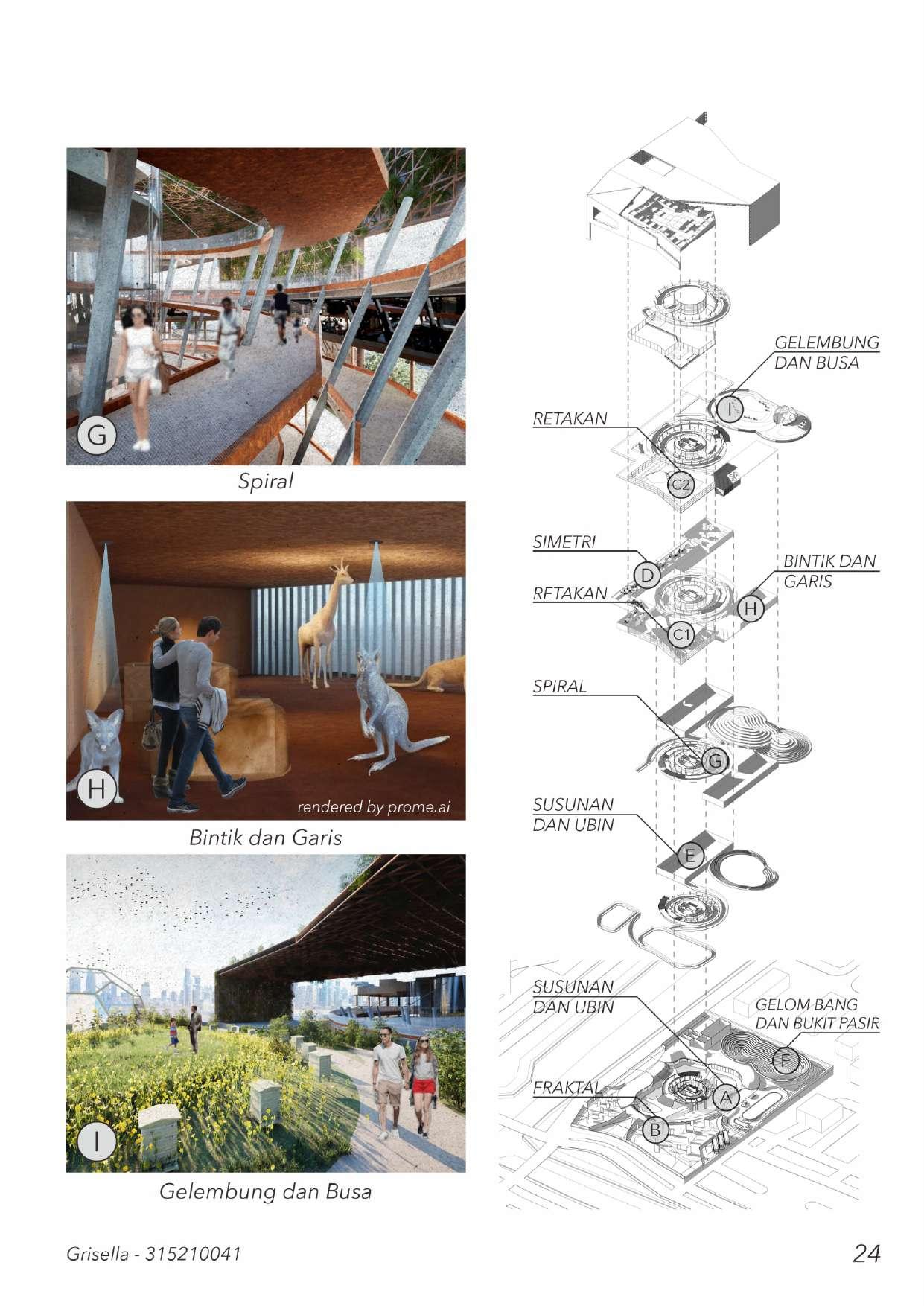

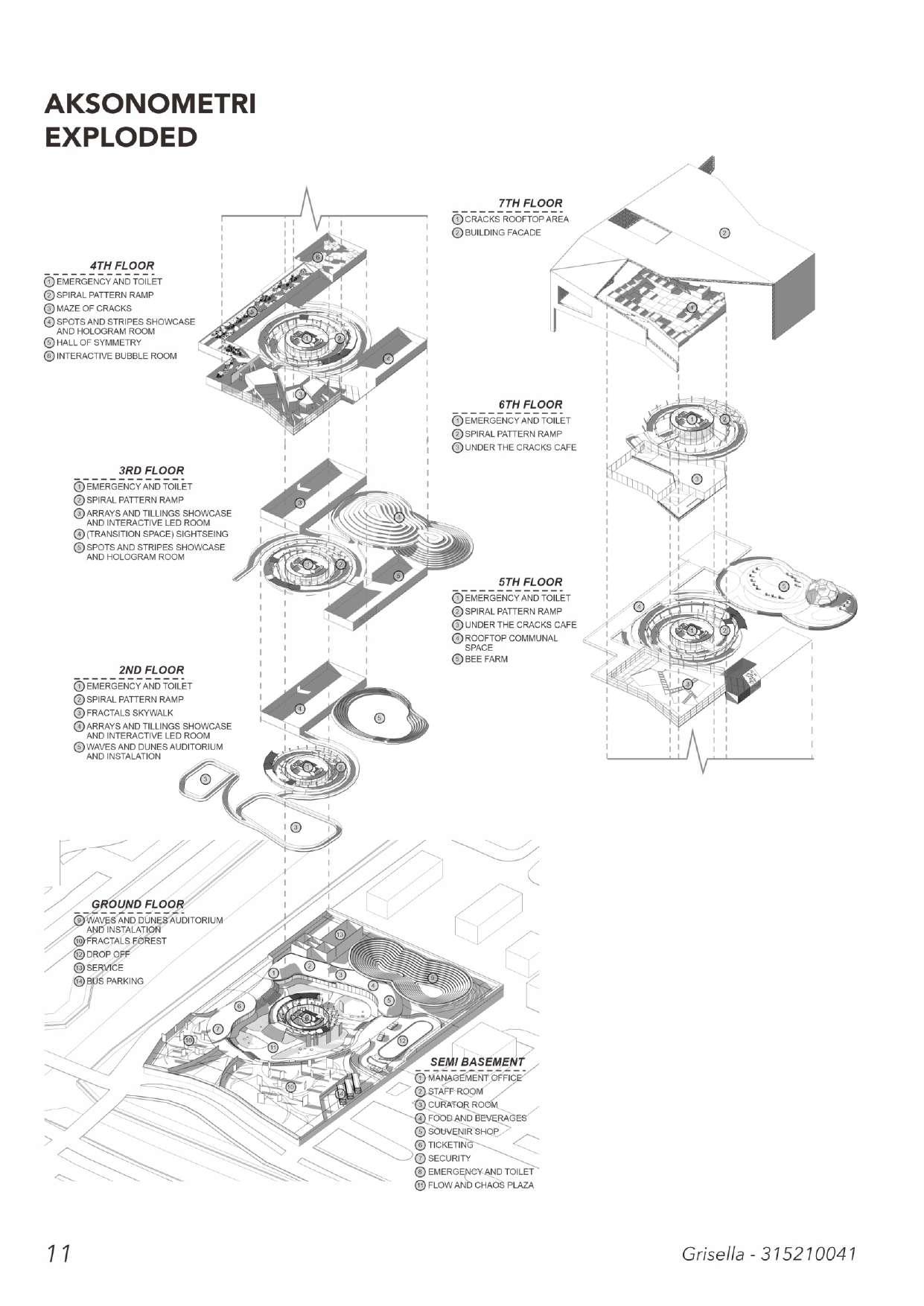

MELALUI 9 LAPISAN

Fraktal Simetri Spiral

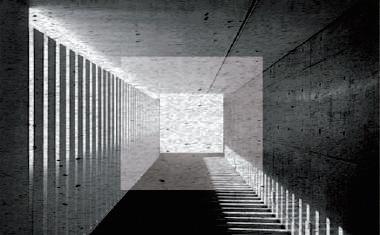

Bagaimana jika ada lorong panjang di mana sekilas alam bisa dirasakan?

THROUGH 9 LAYERS

Aliran dan Kekacauan

Gelembung dan Busa Gelombang dan Bukit Pasir

Susunan dan Ubin

dan Garis Retakan

Bintik

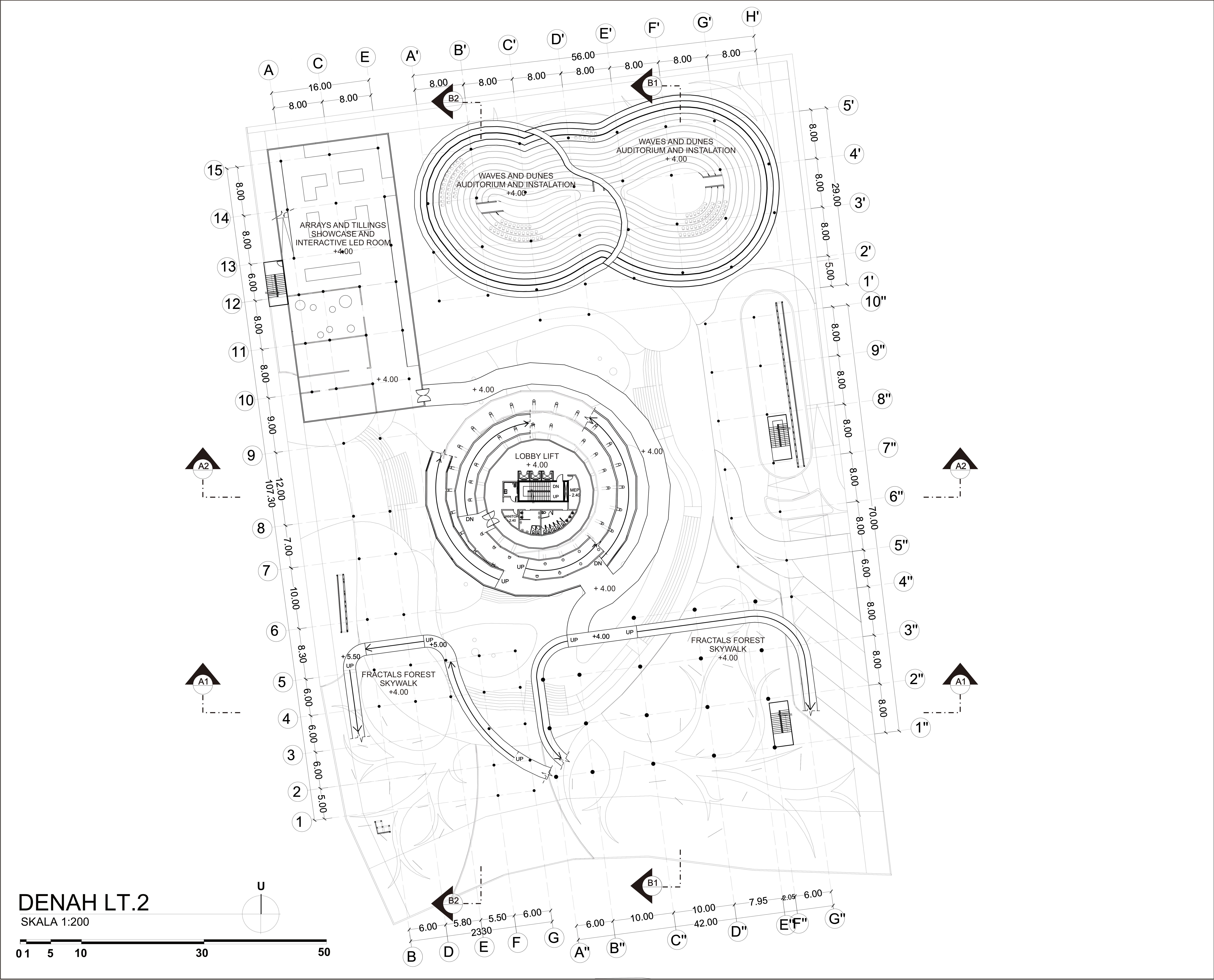

PROGRAM

Ruang Dalam

Alam Menawarkan Simetri, dapat dikatakan bahwa polapola di alam tercipta dari hilangnya simetri Mata manusia juga secara tidak sadar menemukan simetri

s e b a g a i s e s u a t u y a n g menarik.

Simetri menawarkan pola yang sama saat dicerminkan atau diputar SHOWCASE

PROGRAM

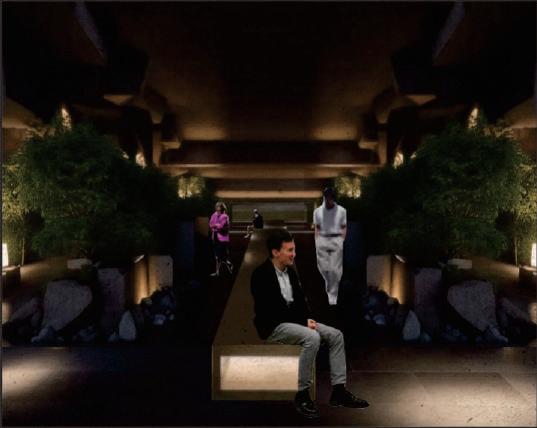

AREA DUDUK - CERMIN

Salah satu pola yang paling mudah dikenali adalah pola fractal. Kesamaan pola pada cabang pohon, kilat, bahkan pembuluh darah manusia disebut fractal. Pola ini terdiri dari keserupaan diri pada berbagai skala.

Fraktal ada di antara dimensi, bukan 2D tetapi juga bukan 3D. SHOWCASE

PROGRAM

PUSAT PENELITIAN DAN LOKAKARYA BAUBATONIK

Ada sebuah bentuk yang berulang di alam, sebuah bentuk yang tidak berubah meskipun skala berubah. Bentuk yang menciptakan angka-angka berulang di alam ini disebut Golden Spiral.

Golden Spiral menceritakan tentang kesamaan proporsi antara manusia dan alam SHOWCASE

PROGRAM

AREA PIKNIK

AREA PEMANDANGANGOLDEN SPIRAL RAMP

Simetri

Fraktal

Spiral

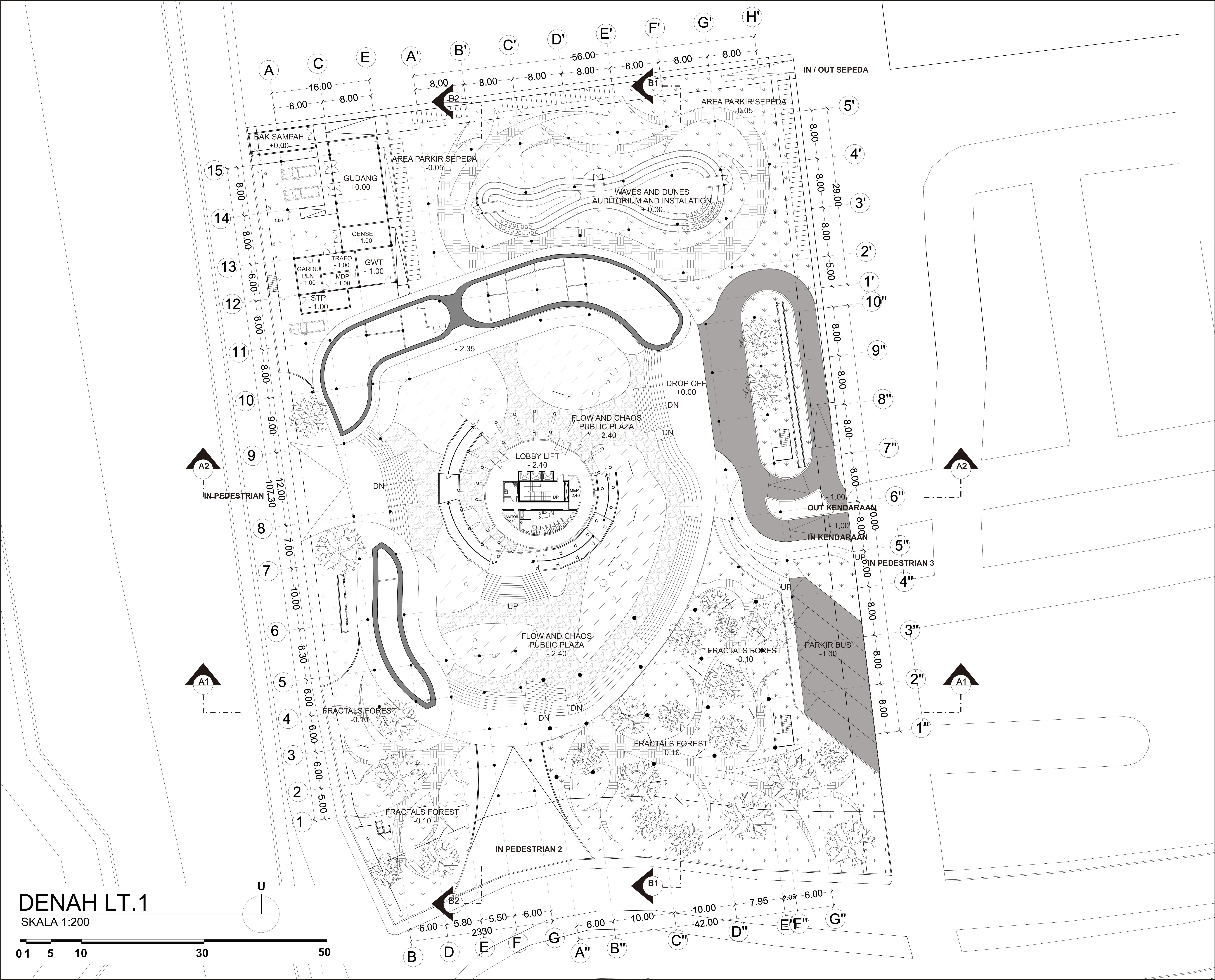

Ruang Luar

Flow and Chaos

Waves and Dunes

Bubbles and Foam

Ruang Luar Semi

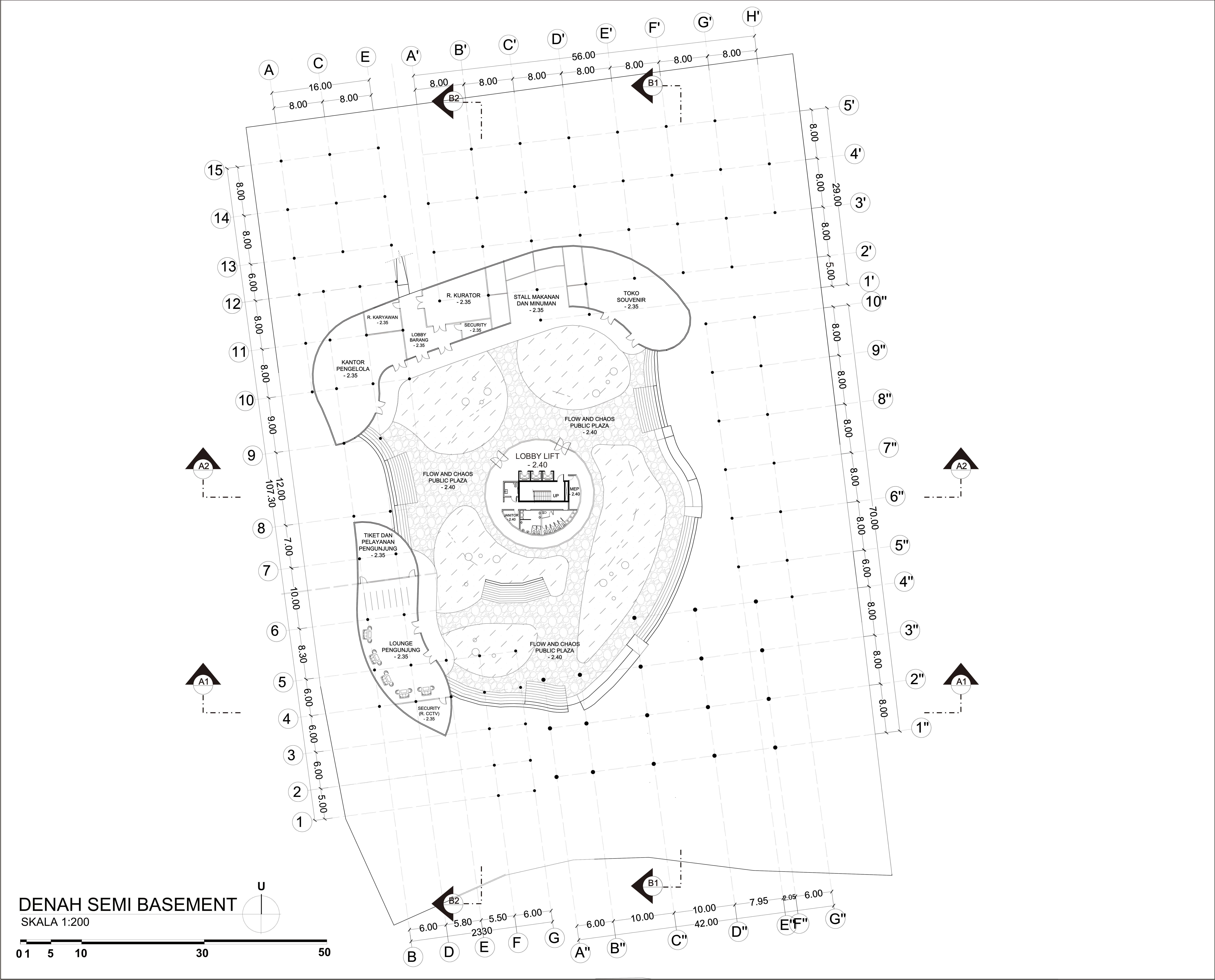

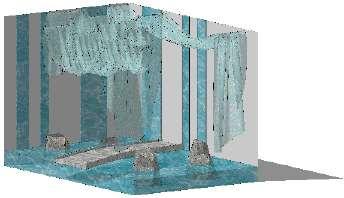

A i r s e l a l u m e n g a l i r, d a p at dirasakan dan dilihat.Sifat aliran ini membentuk pola Ketika ada sedikit saja gangguan yang menghalangi aliran ini, kekacauan terjadi. Namun, bahkan dalam kekacauan,terdapat pola.

SHOWCASE

Aliran Air, yang teratur dan tidak teratur. Menjadi penyebab kekacauan.

PROGRAM

FILTERING WORKSHOP

Ruang Dalam

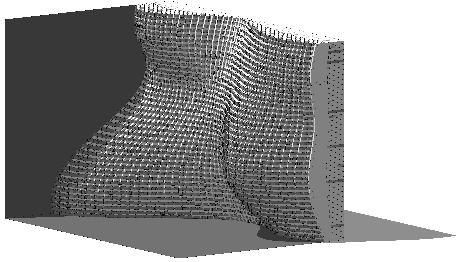

Gelombang adalah pola dalam w a k t u

merupakan denyutan yang konstan, datang dan pergi secara periodik. Ketika satu gelombang bertemu d

menciptakan pola-pola baru yang spektakuler

SHOWCASE

Melalui Skala Besar Ritme dalam Gelombang dan Bukit Pasir

PROGRAM

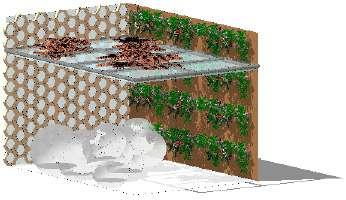

Rakitan gelembung dan sarang lebah sama-sama membentuk pola heksagon Mengapa demikian? Alam secara alami mencari cara yang paling efektif dan eﬁsien Tegangan permukaan menarik permukaan untuk menggunakan area sekecil mungkin, sehingga terbentuklah bentuk heksagon ini.

SHOWCASE

Beristirahat di rakitan gelembung dan melihat sarang lebah secara rinci

PROGRAM

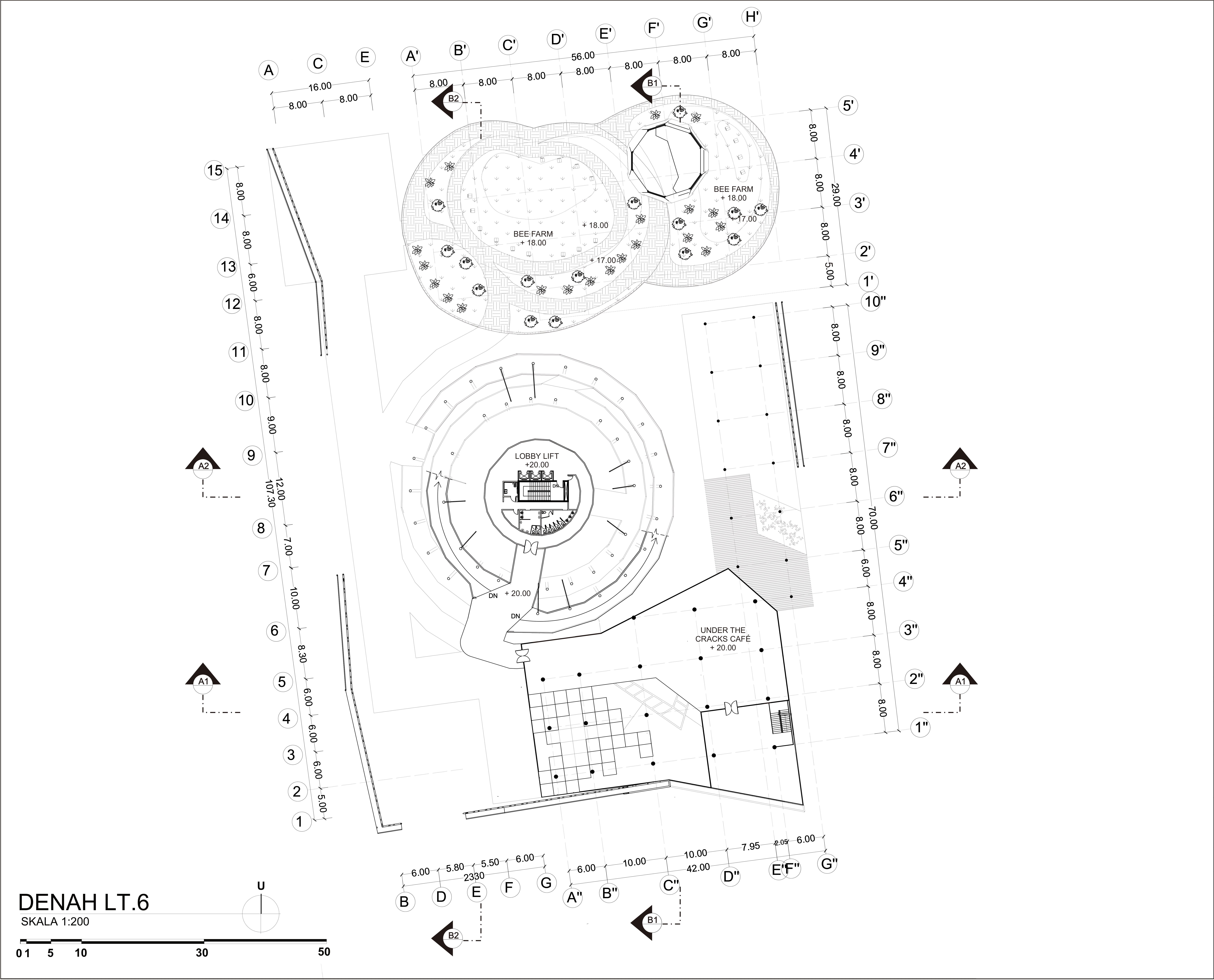

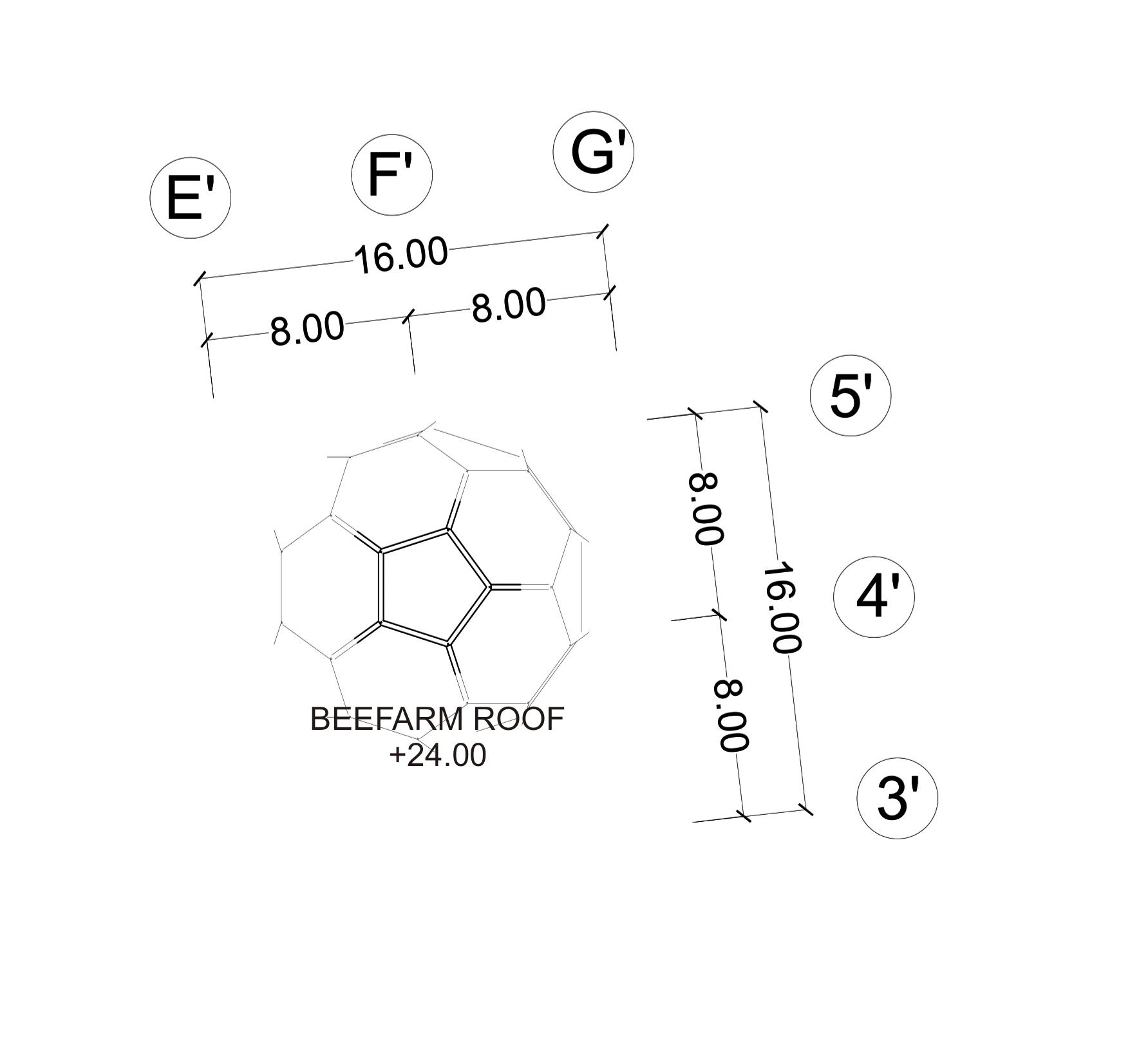

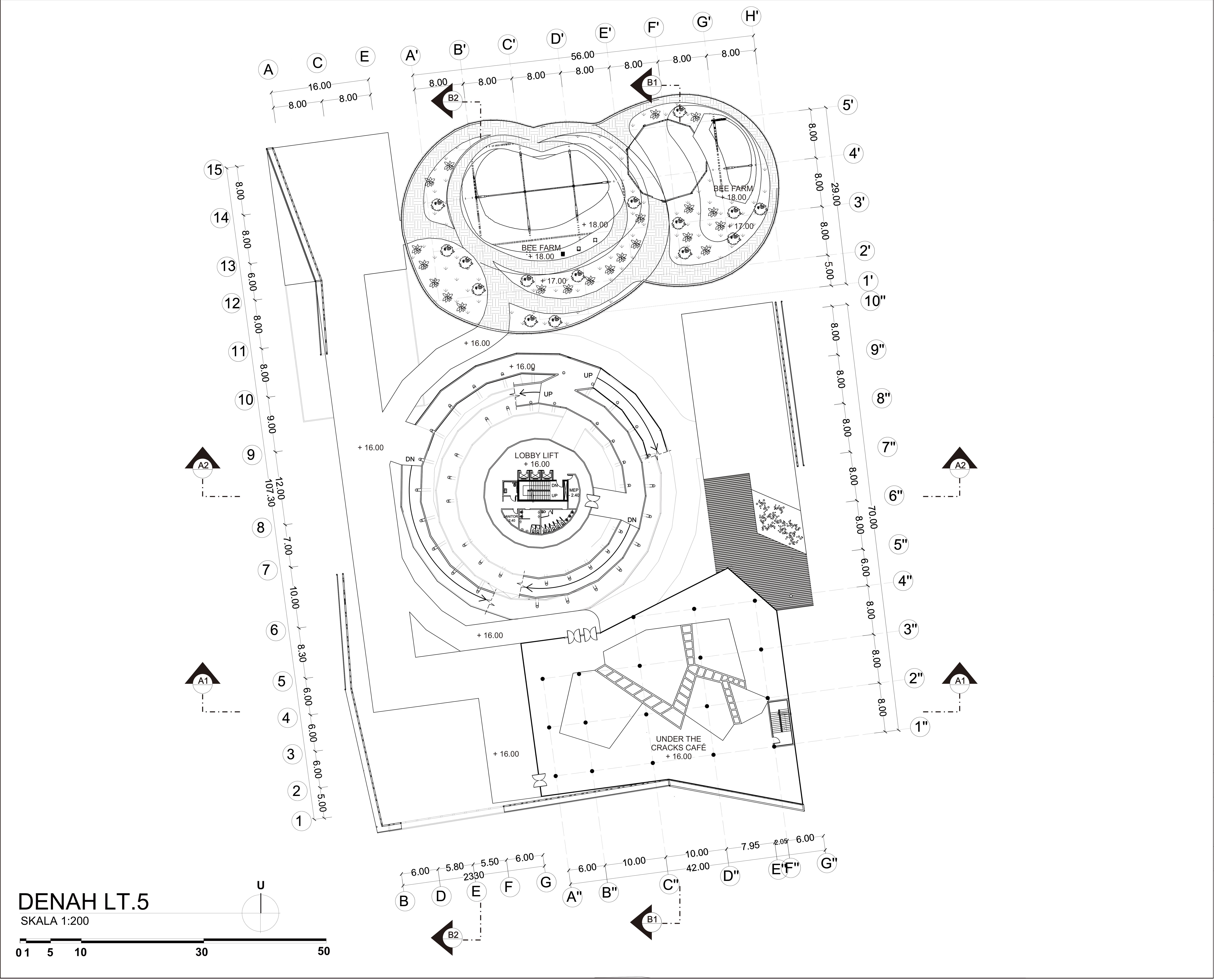

ROOFTOP BEE FARM AND WORKSHOP

PUBLIC PLAZA

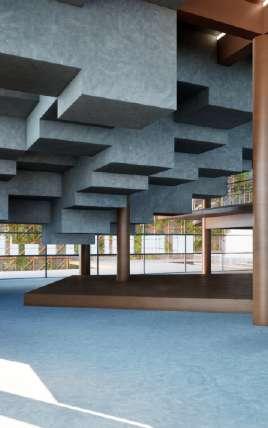

Arrays and Tiling

Ruang Indoor

Para penambang dan penjelajah gua bawah tanah bisa menemukan diri mereka di dalam semesta geometris, di mana alam di sekelilingnya tersusun dengan teratur Bukankah ini merupakan bukti bahwa keteraturan dasar alam tercetak pada materi?

SHOWCASE

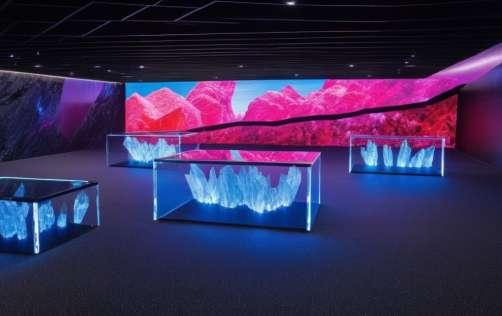

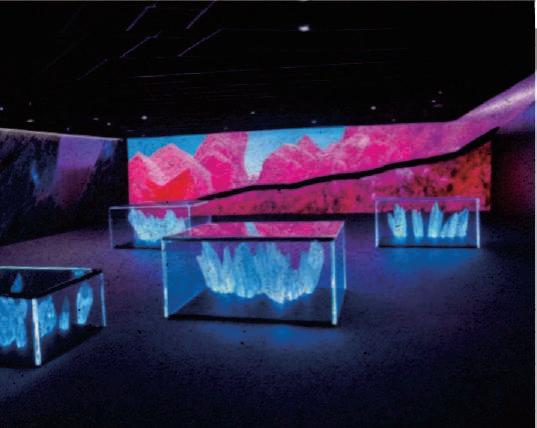

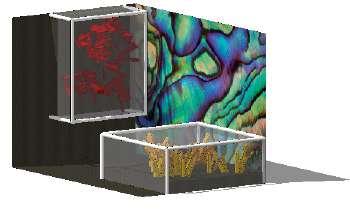

Pelestarian Kristal dan Pengubinan di Alam melalui

layar LED

PROGRAM

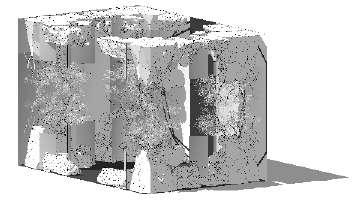

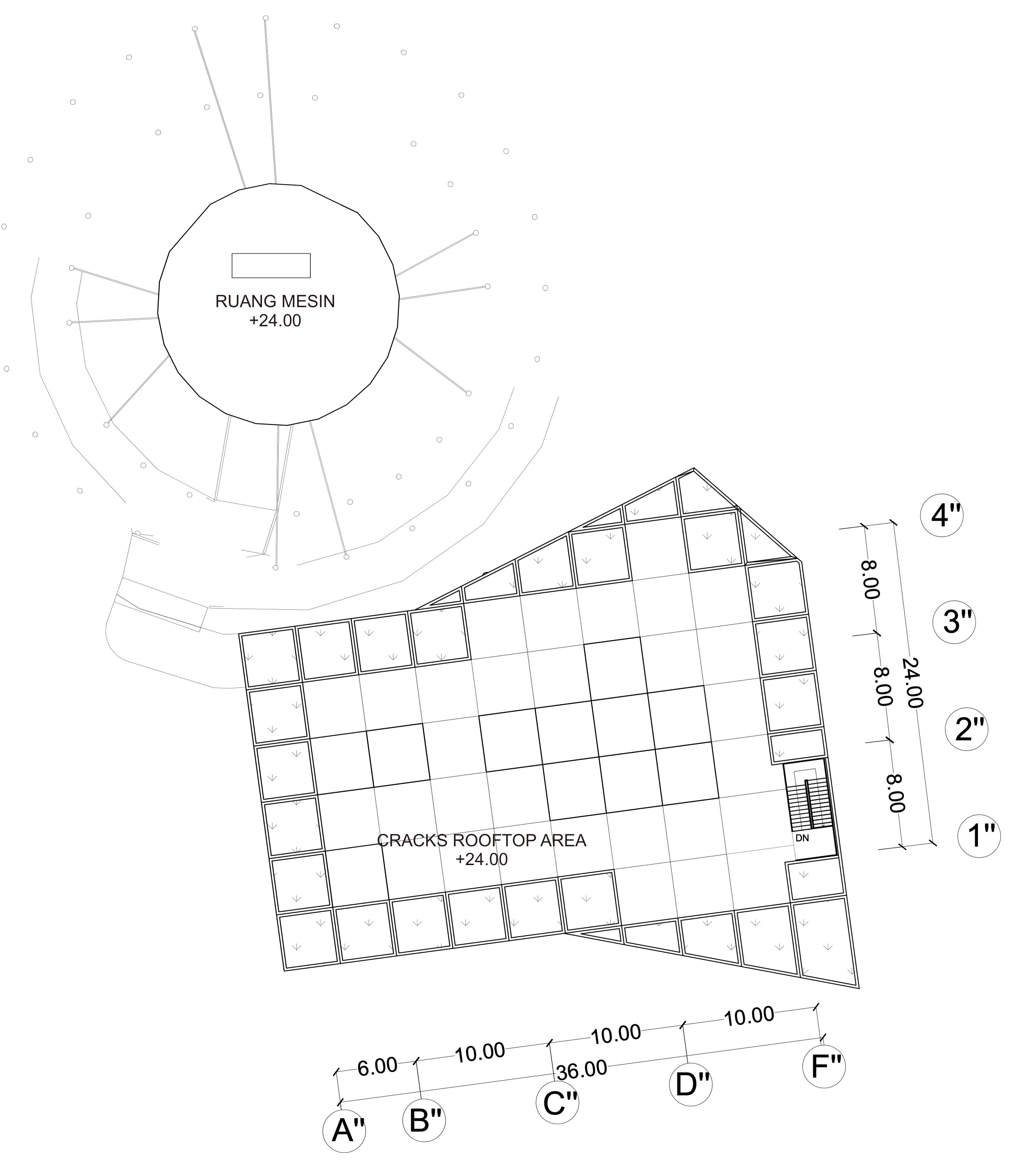

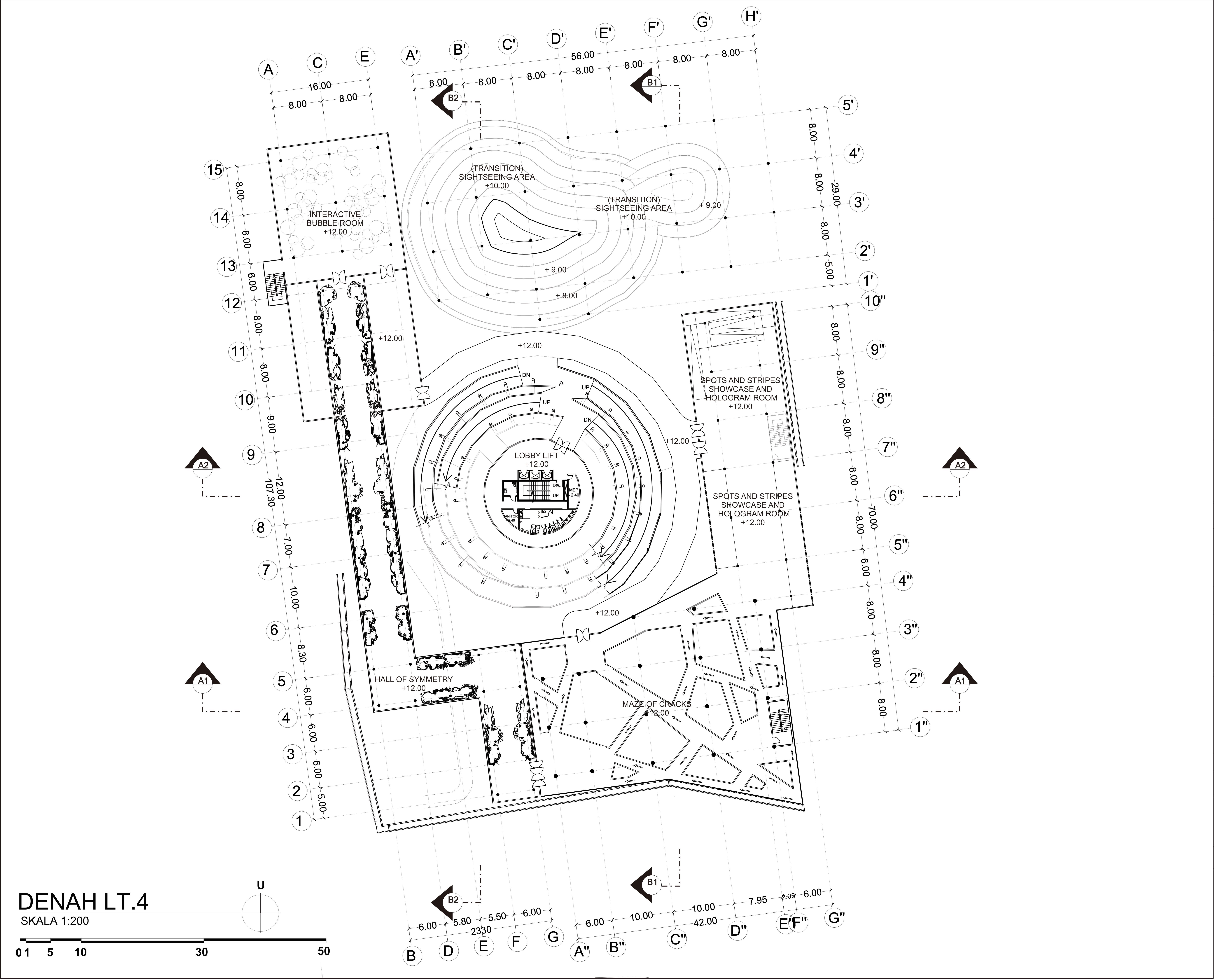

Cracks

Retakan dan kerusakan tampaknya m e r u p a k

l i k a n d

keteraturan dan organisasi, namun yang mengejutkan, keduanya juga dapat menghasilkan berbagai pola dan struktur

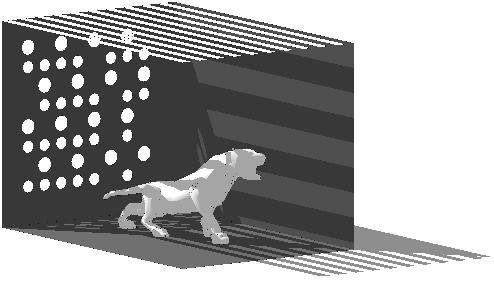

Spots and Stripes

mendapatkan totol-totolnya dan zebra mendapatkan garis-garisnya?

Penjelasan yang diterima secara luas

pengaturan diri yang juga beroperasi pada berbagai jenis fenomena alam lainnya.

SHOWCASE

Berada di Bawah Naungan dan Melalui Labirin Retakan

SHOWCASE

Patung dengan Totol dan Garis yang terbuat dari bayangan dan Hologram

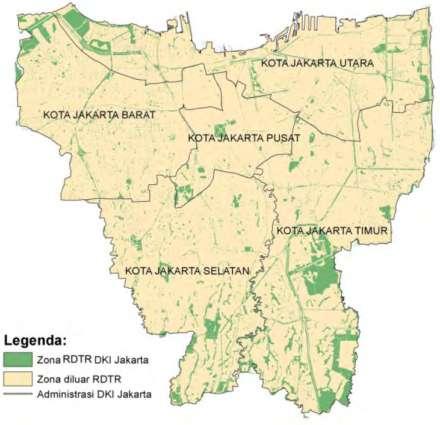

Jakarta menghadapi kekurangan ruang hijau yang signiﬁkan akibat pertumbuhan dan perkembangan perkotaan yang pesat.

K u r a n g n y a t a m a n d a n a r e a a l a m berkontribusi terhadap polusi udara, suhu yang lebih tinggi, dan terbatasnya peluang rekreasi Meskipun ada beberapa upaya untuk menciptakan lebih banyak ruang hijau, ekspansi kota yang cepat terus melampaui inisiatif-inisiatif ini. JakartaInnerRingRd

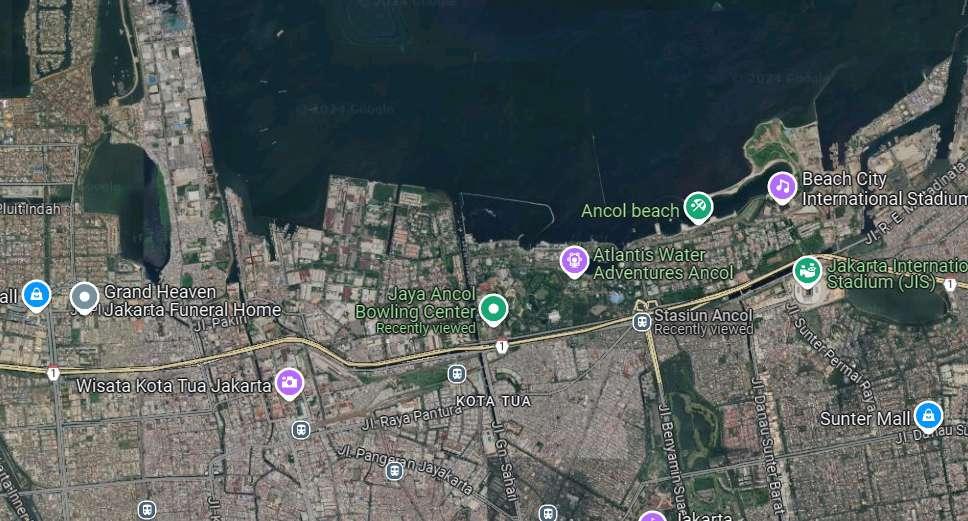

Jakarta Utara. Salah satu wilayah administratif yang terletak di pesisir utara Jakarta, dikenal sebagai pusat industri dan perdagangan. Selain memiliki Pelabuhan Tanjung Priok, Jakarta Utara juga terkenal dengan destinasi wisata seperti Taman Impian Ancol dan Kepulauan Seribu, yang menarik banyak pengunjung. Meskipun memiliki potensi ekonomi, kawasan ini menghadapi masalah lingkungan serius, seperti banjir dan penurunan tanah, yang memperburuk kondisi hidup bagi warganya.

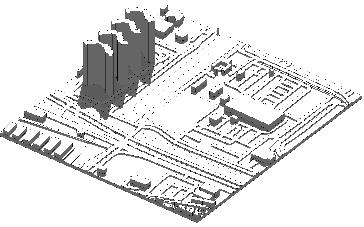

ANALISIS TAPAK

SIRKULASI PERATURAN

ANALISIS

SINTESIS

ANALISIS

Hotel dan Apartemen

Laut Dufan

Berdasarkan data dari Jakarta 1,

tapak memiliki peraturan;

KDB 55% : 6,308.5m2

KLB 6.52 : 74,784.4m2 (~11.8 KDB)

KTB 60%,: 6,882m2

KDH 20% : 2,294m2

Museum akan menggunakan minimal 70% (minimal 8 lantai) dari KLB yang diberikan. Luas museum paling kecil 52,350m2. Basement akan digunakan sebagai bagian museum dan parkir akan berada diatas tanah

d e n g a n j u m l a h t e r b a t a s Musuem akan memiliki KDH lebih dari 20%.

SINTESIS

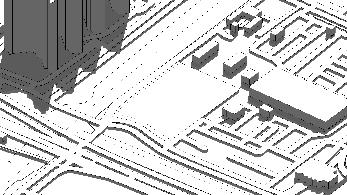

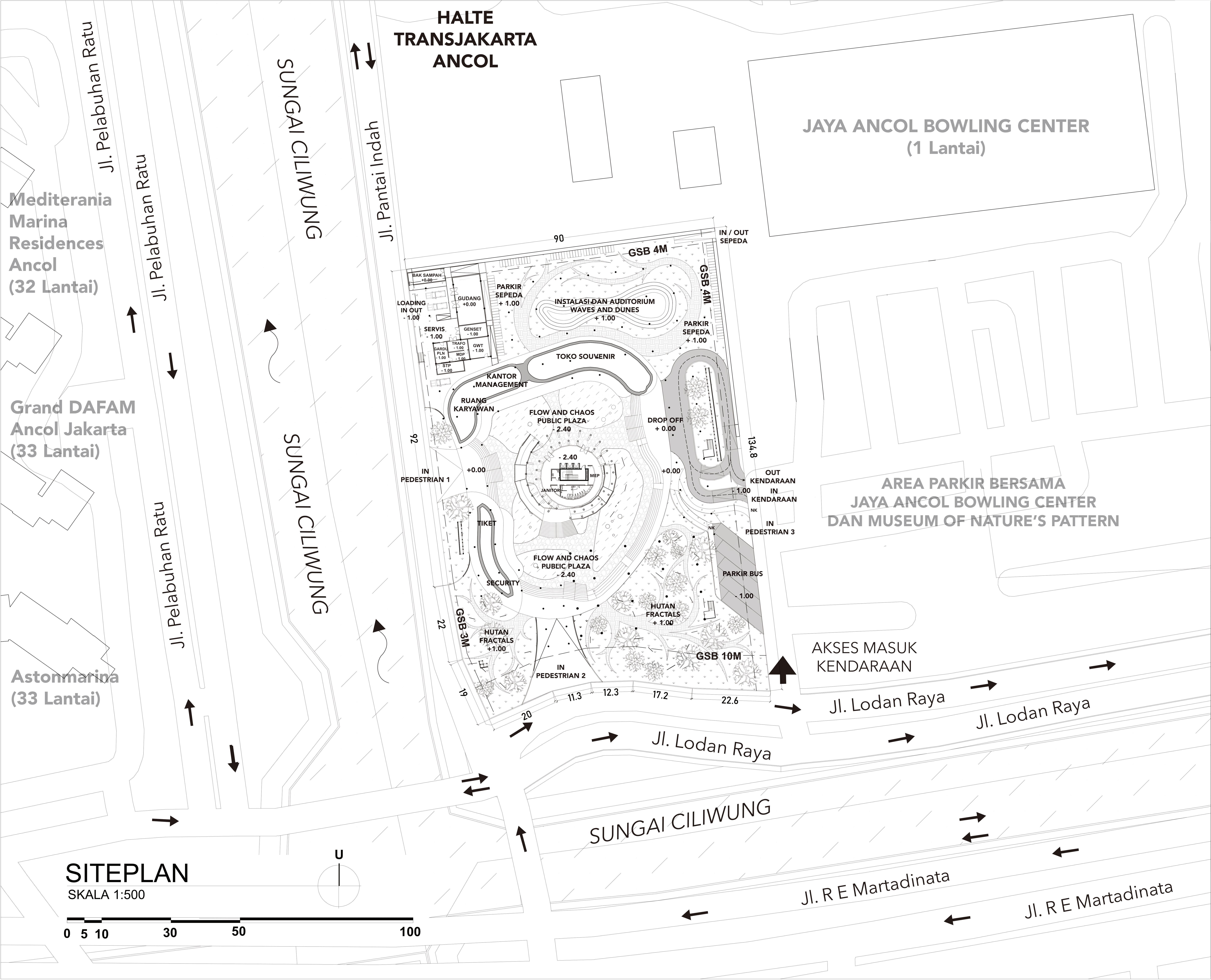

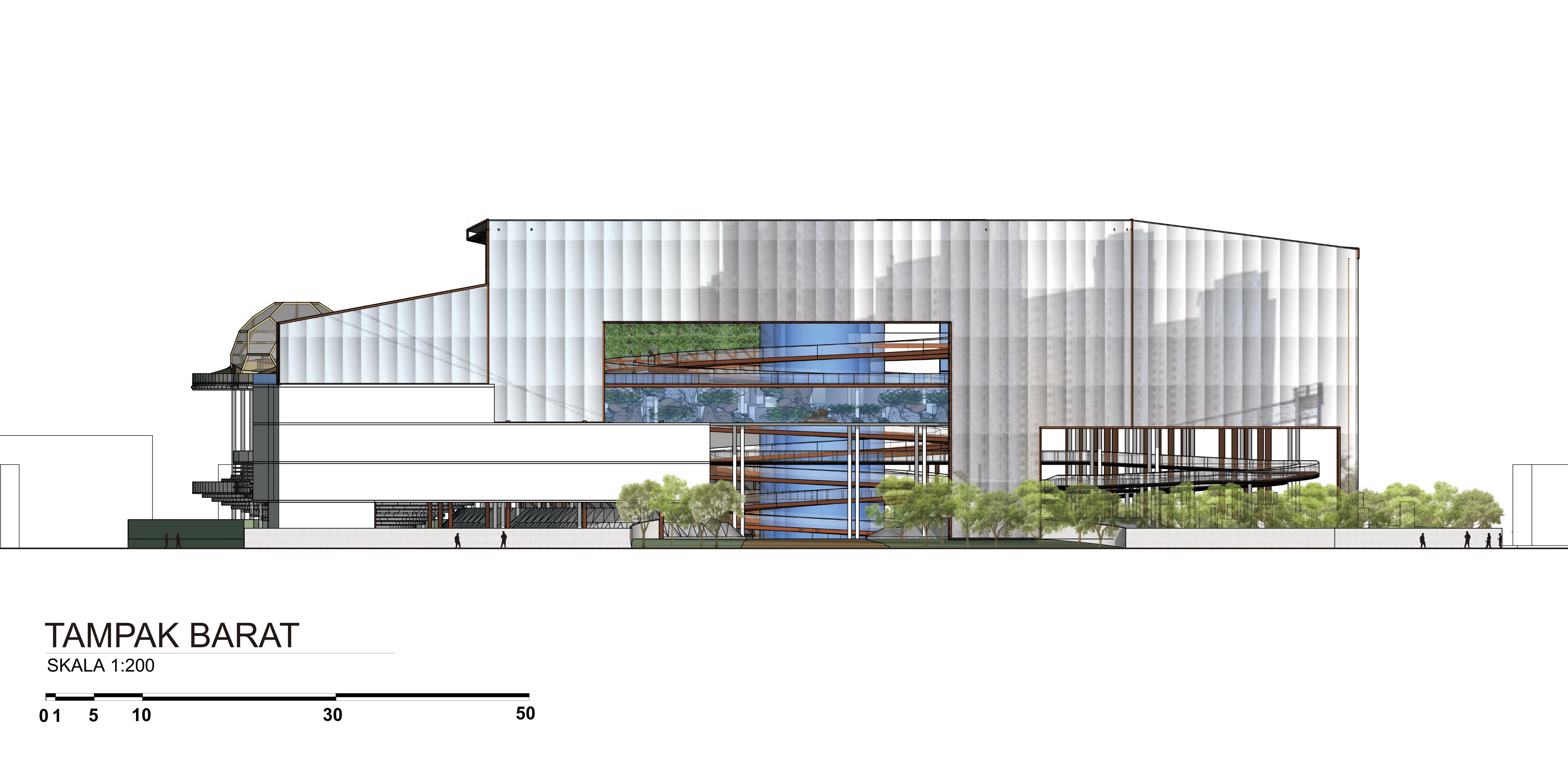

Tapak dapat dilihat dari 4 titik utama; dari jalan tol (Tol Pelabuhan - orange), dari jalan didepannya (Jl Lodan RayaKrem), dari Apartemen dan Hotel pada sisi barat tapak, dan parkiran duran (hijau muda) dari sisi timur lautnya. Maka dari itu, estetika seluruh sisi museum

h a r u s d i p e r t i m b a n g k a n terutama bird eye view dan museum sisi barat dan selatan.

View dari tapak pada level rendah biasa saja maka dari itu level rendah museum lebih difokuskan ke view kedalam View tapak pada level tinggi yang menarik ada di sisi utara (laut) dan sisi timur (Taman Impian Jaya Ancol). Maka dari itu bukaan museum pada level tinggi difokuskan pada sisi tersebut.

Tapak dilalui sungai ciliwung pada sisi barat dan selatannya. Pada sisi barat antara tapak dengan sungai hanya dibatasi oleh jalan transjakarta.

U Museum akan memanfaatkan sungai sebagai salah satu bagian didalam program Air akan melalui proses ﬁlter dan digunakan sebagai daya tarik pengunjung sekaligus untuk menghidupi museum itu sendiri yang dipenuhi vegetasi.

HALTE ANCOL

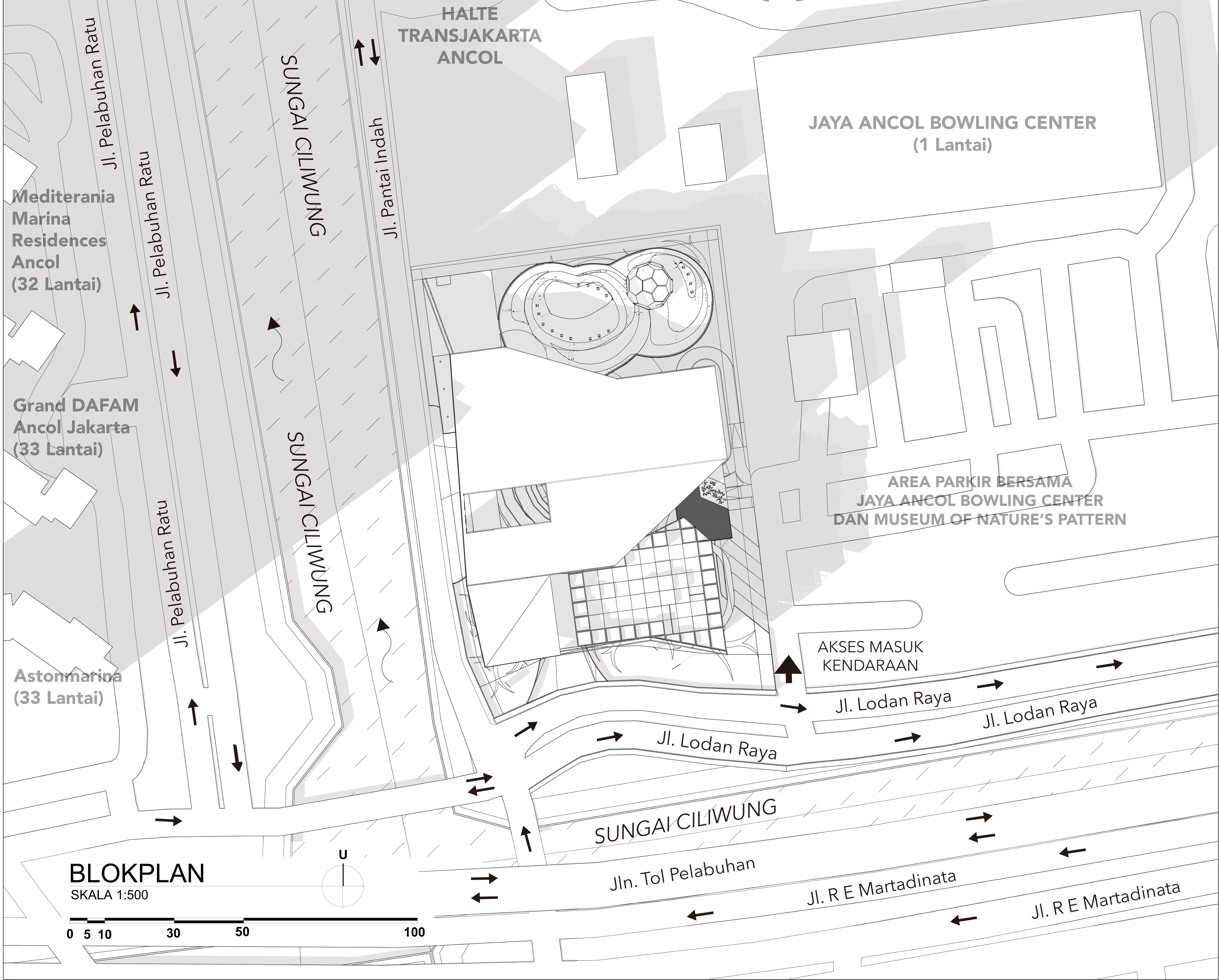

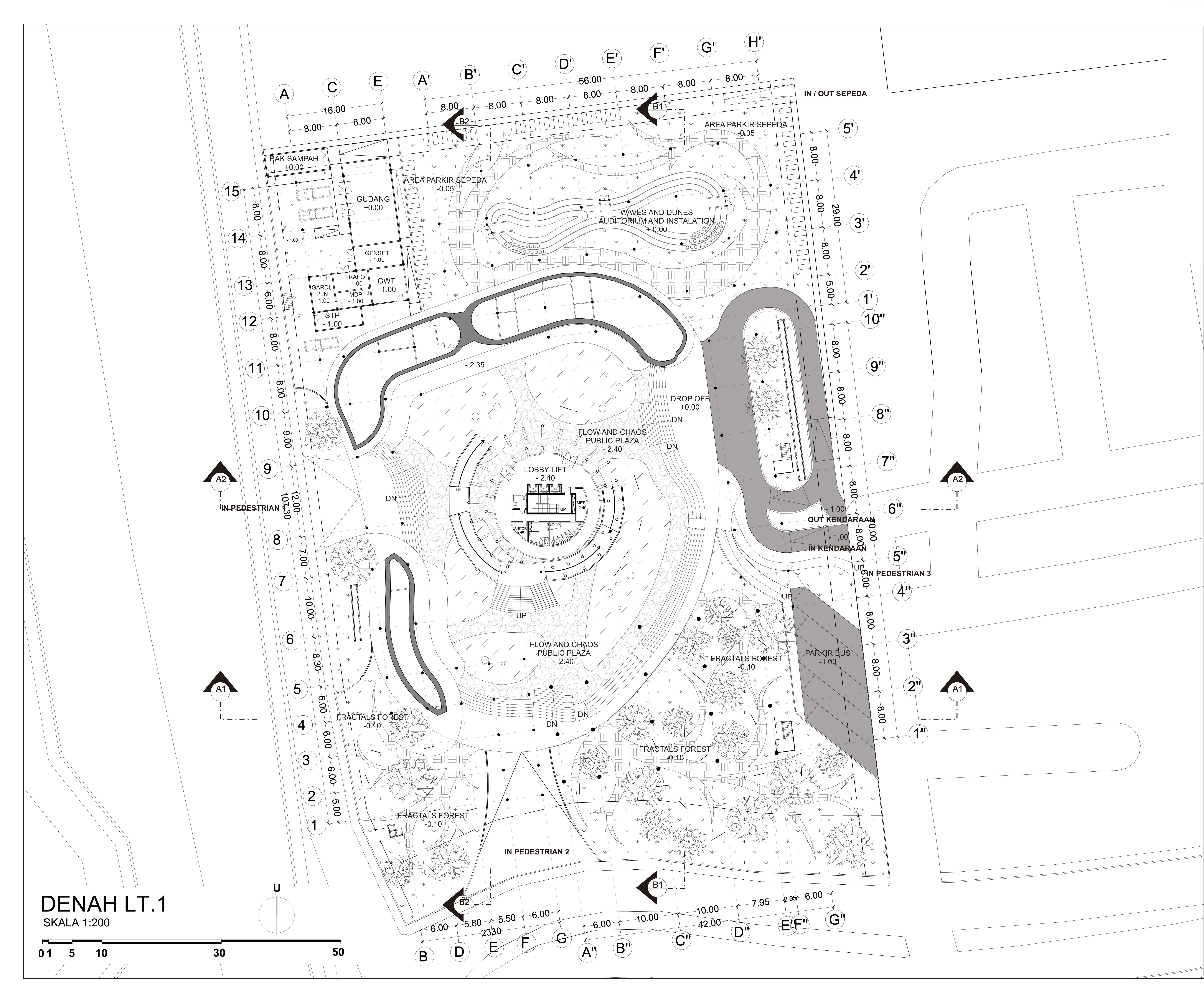

Tapak bersampingan dengan 2 jalan. Jalan besar satu arah di sisi selatan (Jl. Lodan Raya) dan jalan akses masuk transjakarta menuju halte alcol pada sisi barat Pada sisi timur tapak adalah jalan akses masuk menuju Jaya Ancol Bowling Center

Untuk akses masuk tapakdari jalan besar, dibuat bersama dengan akses masuk Jaya Ancol Bowling Center (biru) Untuk akses masuk bus dan loading inout dibuat akses dari sisi barat tapak (merah) Garis krem adalah rute transjakarta. U

ANGIN DAN MATAHARI

Matahari terik pada sisi barat dan timur Angin berasal dari segala arah, juga ada angin laut dari utara. Angin dari sisi barat t e r h a l a n g i b a n g u n a nbangunan tinggi.

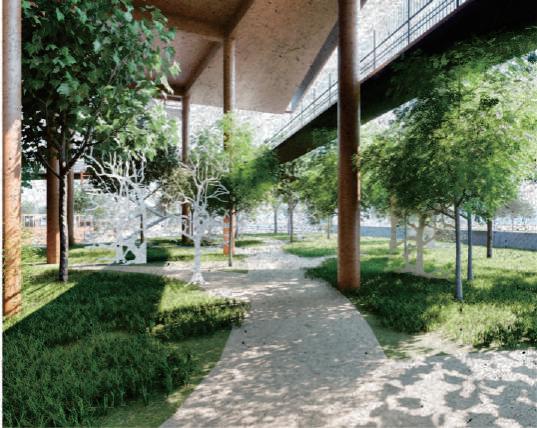

Museum bagian outdoor atau

s e m i o u t d o o r d i b u a t menghidari sisi barat dan timur tapak. Sisi panjang bangunan juga dibuat berorientasi pada sisi utara dan selatan Untuk angin, bangunan memiliki b a n y a k r u a n g a n t e r b u k a sehingga angin dapat mengalir dan tidak menghalangi aliran angin wilayah.

Sumber bising dan polusi tapak bisa dibagi menjadi 4: Bising dari jalan raya pada sisi selatan, bising dari dunia fantasi dari sisi timur laut, dan bising dari halte dari sisi barat. Bising dan polusi yang paling mengganggu berasal dari sisi selatan.

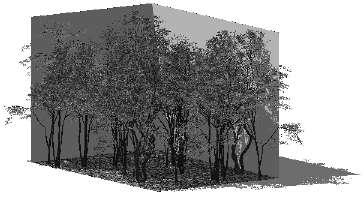

Museum akan memiliki buffer asap dna bising vegetasi pada sisi selatan dan barat tapak Vegetasi ini juga bermanfaat sebagai pagar secara tidak langsung.

SINTESIS

ANALISIS

BADAN AIR POLUSI DAN BISING
