Capitulo 5: Pisos

CAPITULO 5: PISOS CHAPTER 5: FLOORING

INTRODUCCIÓN Introduction

Los pisos son las superficies sobre las cuales se habita la vivienda, ya que la estructura de piso está instalada eso hora de construir el piso.

EQUIPOS E INSUMOS A UTILIZAR Equipment needed

TALENTO HUMANO: 1. Personal (Comunidad) 2. Personal especializados (Encargado de obra y personas para usar equipos especiales)

MAQUINARIA E INSUMOS Pasador metálico para cocina exterior. Parales para losa de concreto. Formaleta para placa de concreto. Mezcladora de concreto. Metro y Nivel. Materiales para mezcla de concreto. Malla electro-soldada para placa de concreto. Separadores. Tuberías para redes hidráulicas, eléctricas y sanitarias. Listones de madera para piso. Clavos para madera.

RECOMENDACIONES Suggestions

1. Revisar que el capítulo anterior se haya cumplido correctamente, de no ser así comuníquese con el encargado de obra para tomar una decisión frente al tema en cuestión.

2. Asegurarse de tener todos los materiales e insumos requeridos para llevar a feliz termino la construcción.

3. Revisar que se todas las piezas estén en excelente estado y que cumplan con los tamaños y resistencias requeridas para la construcción.

4. Asegurarse de contar con suficiente personal para realizar la construcción.

5. No realizar ni ejecutar ningún paso de la construcción si existe alguna duda frente al proceso constructivo, de ser así resuelva las dudas con el encargado de obra.

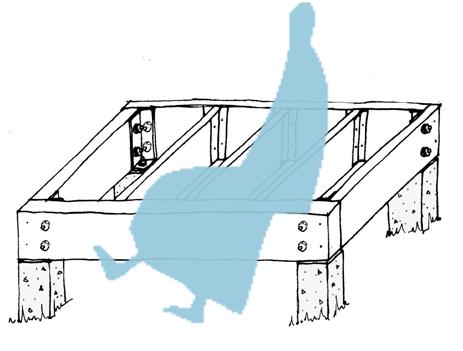

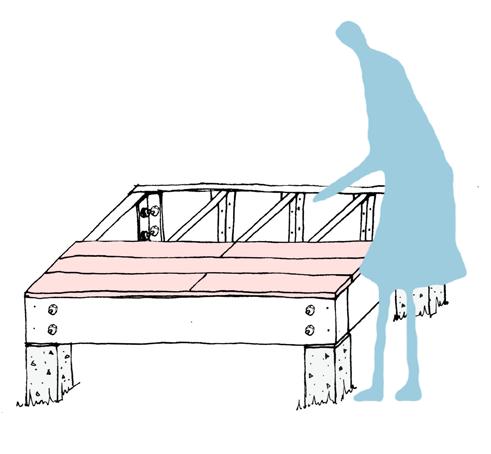

¿CÓMO SE INSTALA EL PISO EN MADERA? ¿How do I install the wood flooring? 1. ALISTAR SUPERFICIES Limpia y seca las superficies antes de la instalación de las piezas de madera. 2. COLOCAR PIEZAS Asegúrate de que la pieza de madera a instalar corresponda con los planos

3.

CLAVAR Fijar los listones de madera a la estructura de piso con clavos de 2”.

Perforación para instalaciones

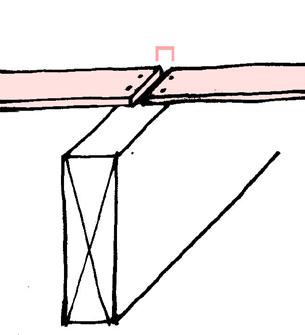

¡RECOMENDACIÓN! 1. Asegúrate de que cada lámina de madera descanse correctamente sobre las vigas con una separación de 3mm.

3 mm

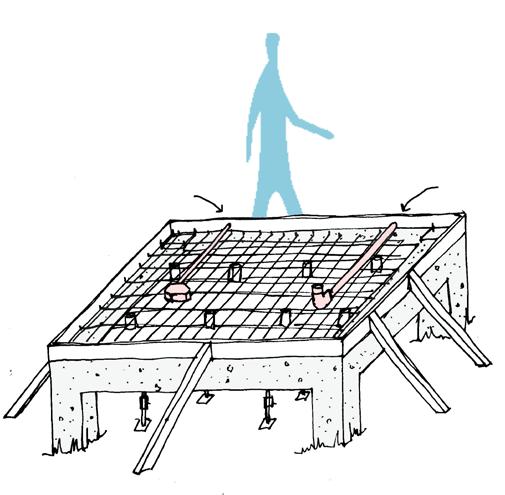

¿CÓMO SE FUNDE LA PLACA DE CONCRETO? ¿How do I pour the concrete slab? 1. UBICAR PARALES Limpia y seca las superficies. 2. UBICAR FORMALETA Ubicar enconfrado de madera,

3.

UBICAR SEPARADORES Ubicar separadores para asegurar la posición de la malla electrosodada. soportes y parales.

Separador Encofrado

Soporte

Paral

4. INSTALAR MALLA Istalar malla sobre separadores.

Malla electrosoldada

5. INSTALAR PASO DE TUBERÍAS Instalar tuberías de acuerdo al diseño de redes. Tubería Eléctrica SECADO Y DESMONTE Quitar encofrado y apoyos cuando esté seco el concreto.

6.

FUNDIR CONCRETO Vaciar mezcla de concreto en el

encofrado.

Tubería sanitaria

Tubería

7.

sanitaria

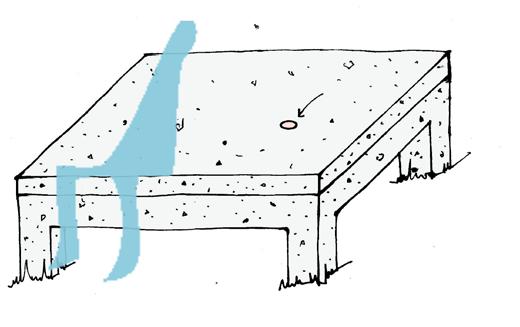

Sifón ¡ESPERA! Asegúrate de que la placa este nivelada y a la altura indicada en los planos, de lo contrario recuerda que puedes usar mortero de nivelación.

¡TIPS! 1. Barniza con aceite quemado los encofrado de madera para que el desmonte sea más fácil.

2. Para evitar que cruja el piso de madera coloca adhesivo de montaje antes de instalar los listones.
