Höj- och sänkbara kökssystem

MADE IN SWEDEN


OM OSS GRAN BE R G

Sex decennier har passerat sedan Bröderna Granbergs snickeri byggde det första specialanpassade köket för funktionshindrade. Idag ser vi vår uppgift i ett vidare perspektiv. Det handlar om att göra vardagens sysslor enklare och bekvämare för alla. Genom att utveckla, tillverka och leverera innovativa komfortlösningar för kök och badrum har vi nått en världsledande position - fortfarande med fötterna stadigt på jorden och viljan att engagera oss i just dina behov och önskemål.

MADE IN SWEDEN

MADE IN SWEDEN

MADE IN SWEDEN


I N N EH Å LL OM GRANBERG

4

LYFTSYSTEM FÖR VÄGGSKÅP VERTI 830/831 - Vertikal lyftinsats InDIAGO 510 - Diagonal lyftinsats DIAGO 504 - Diagonalt lyftbeslag

6 8 14 20

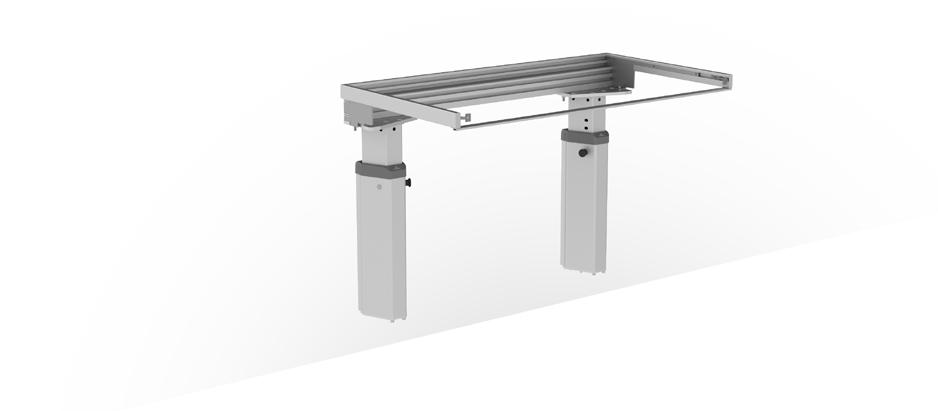

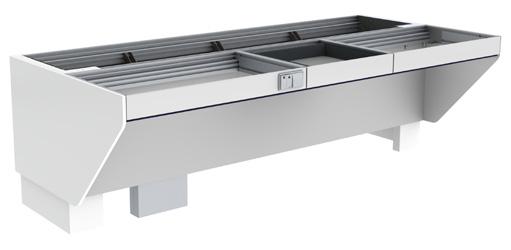

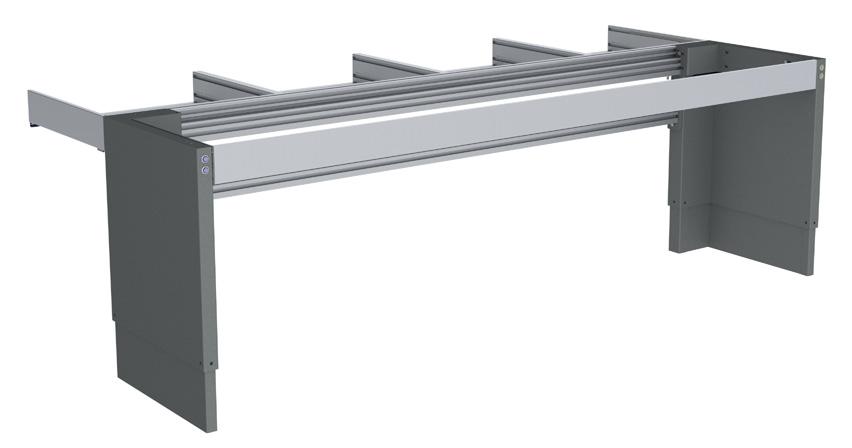

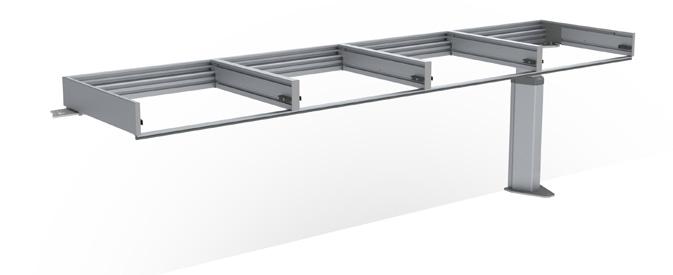

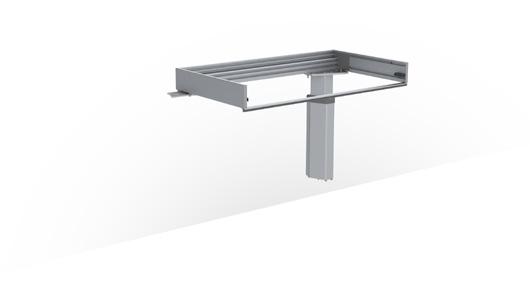

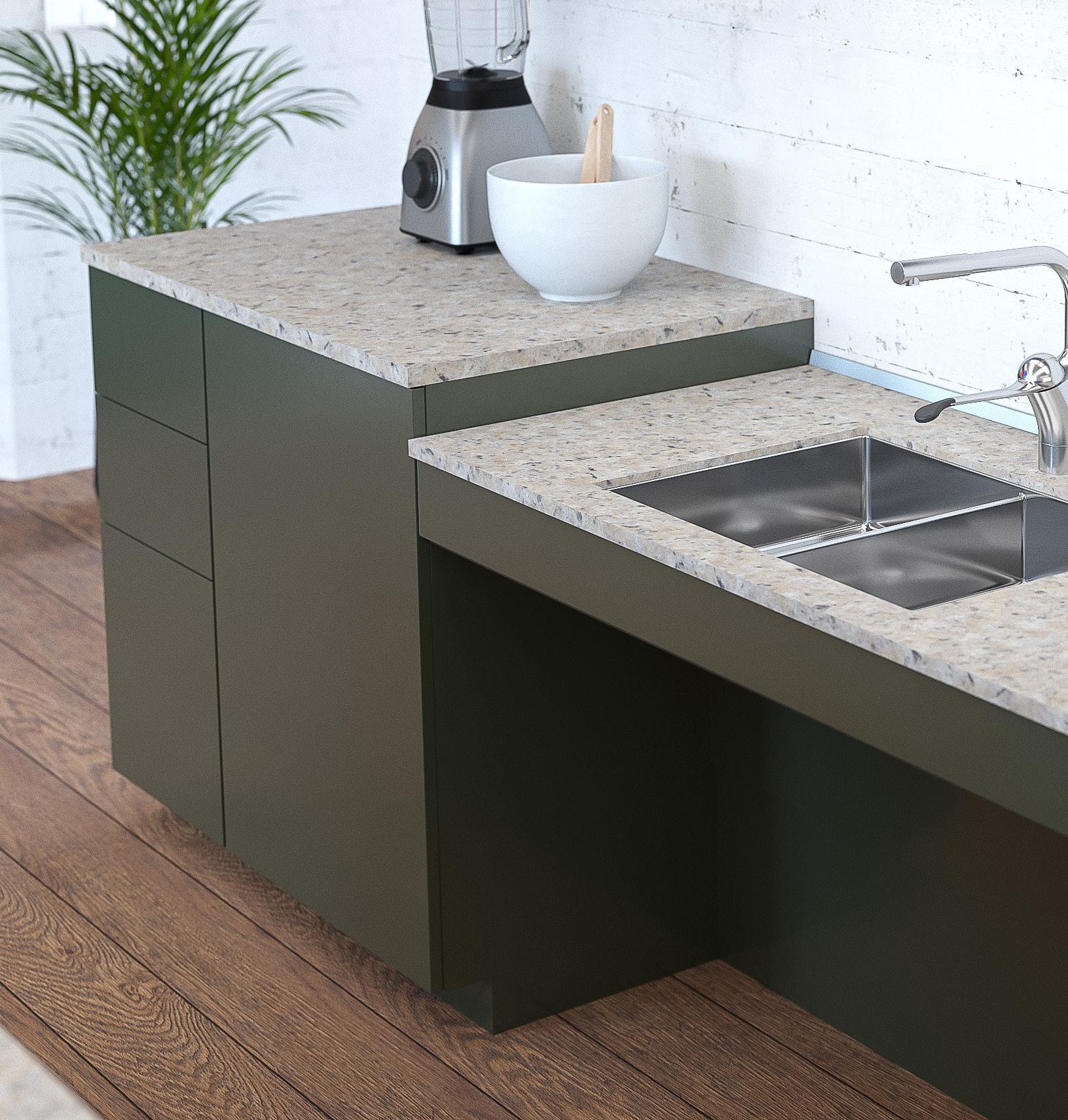

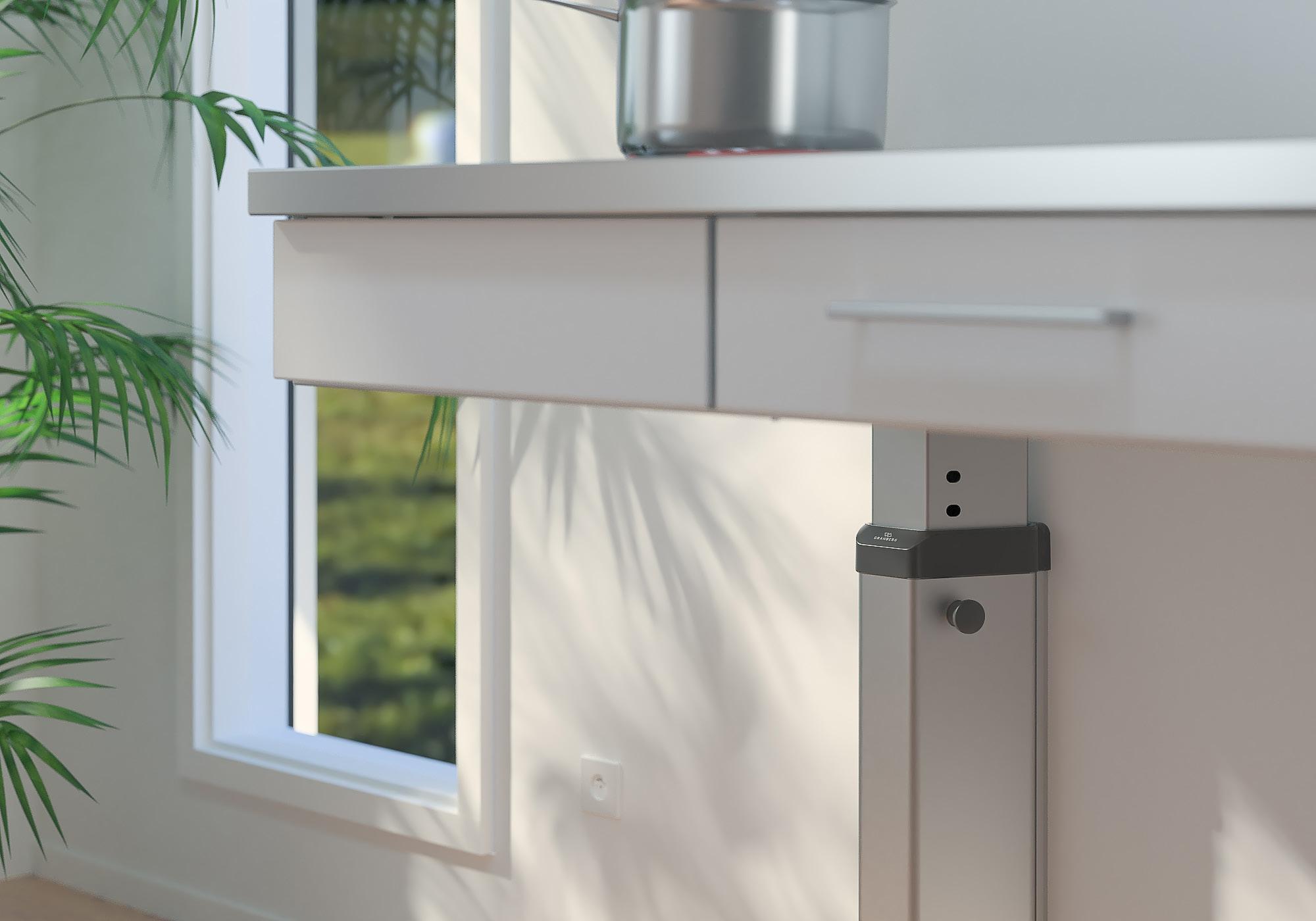

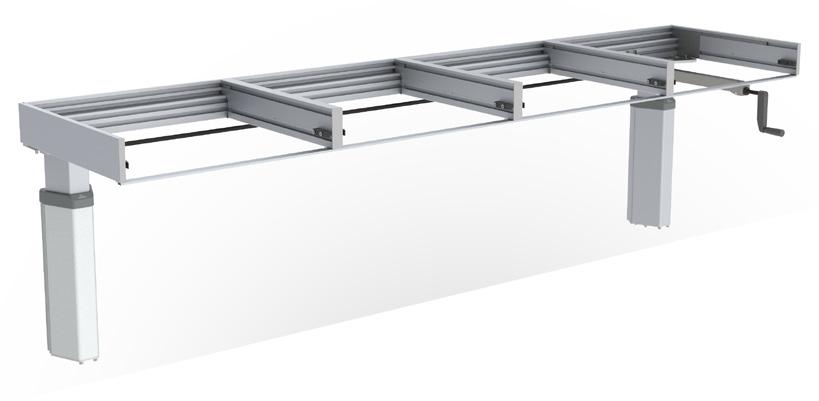

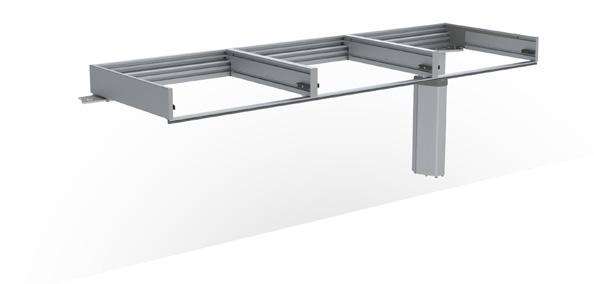

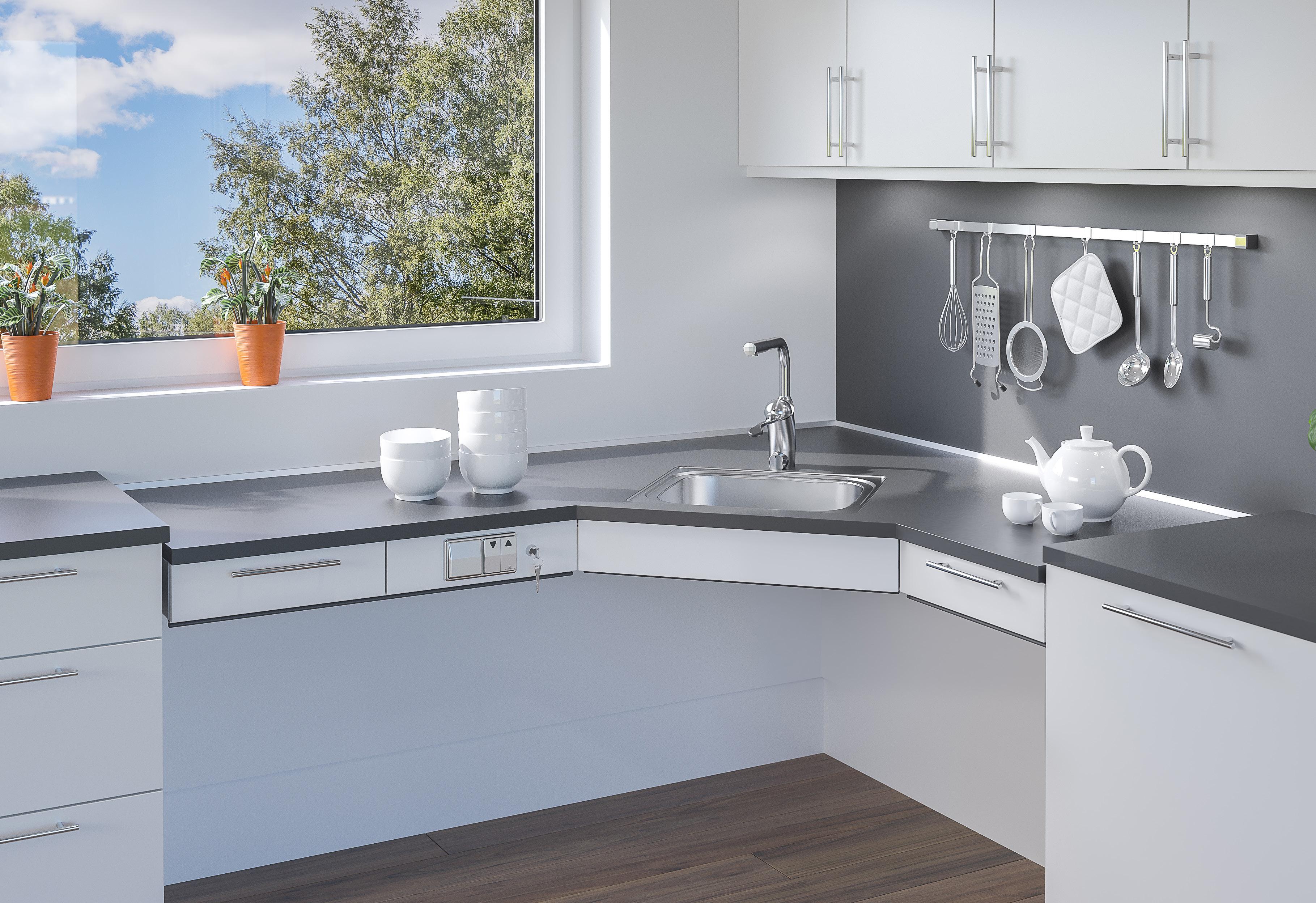

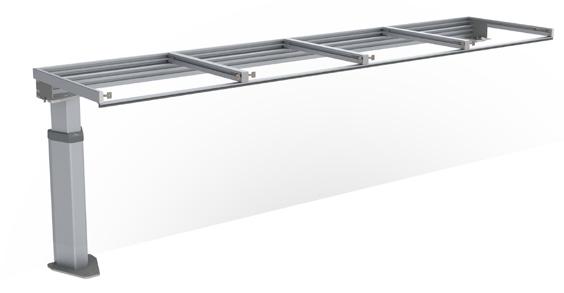

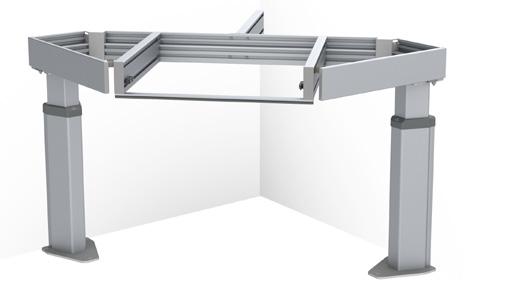

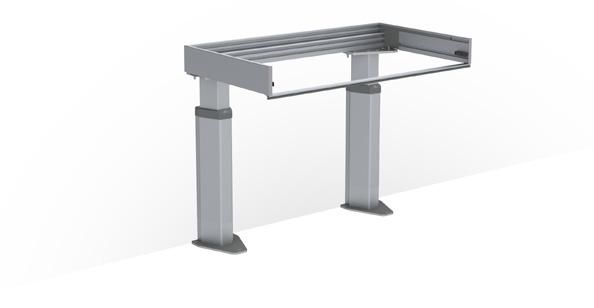

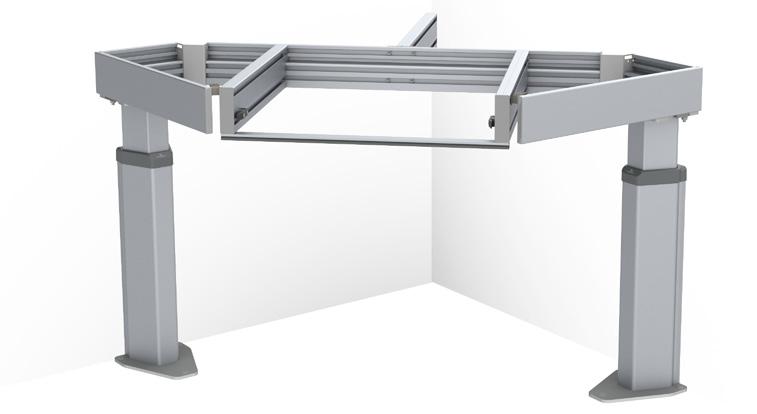

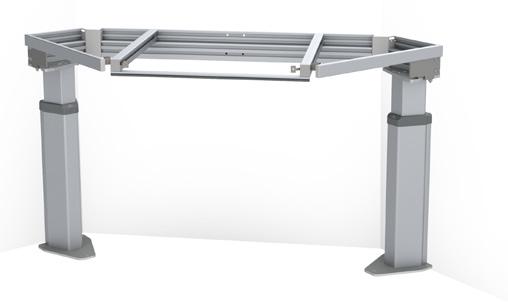

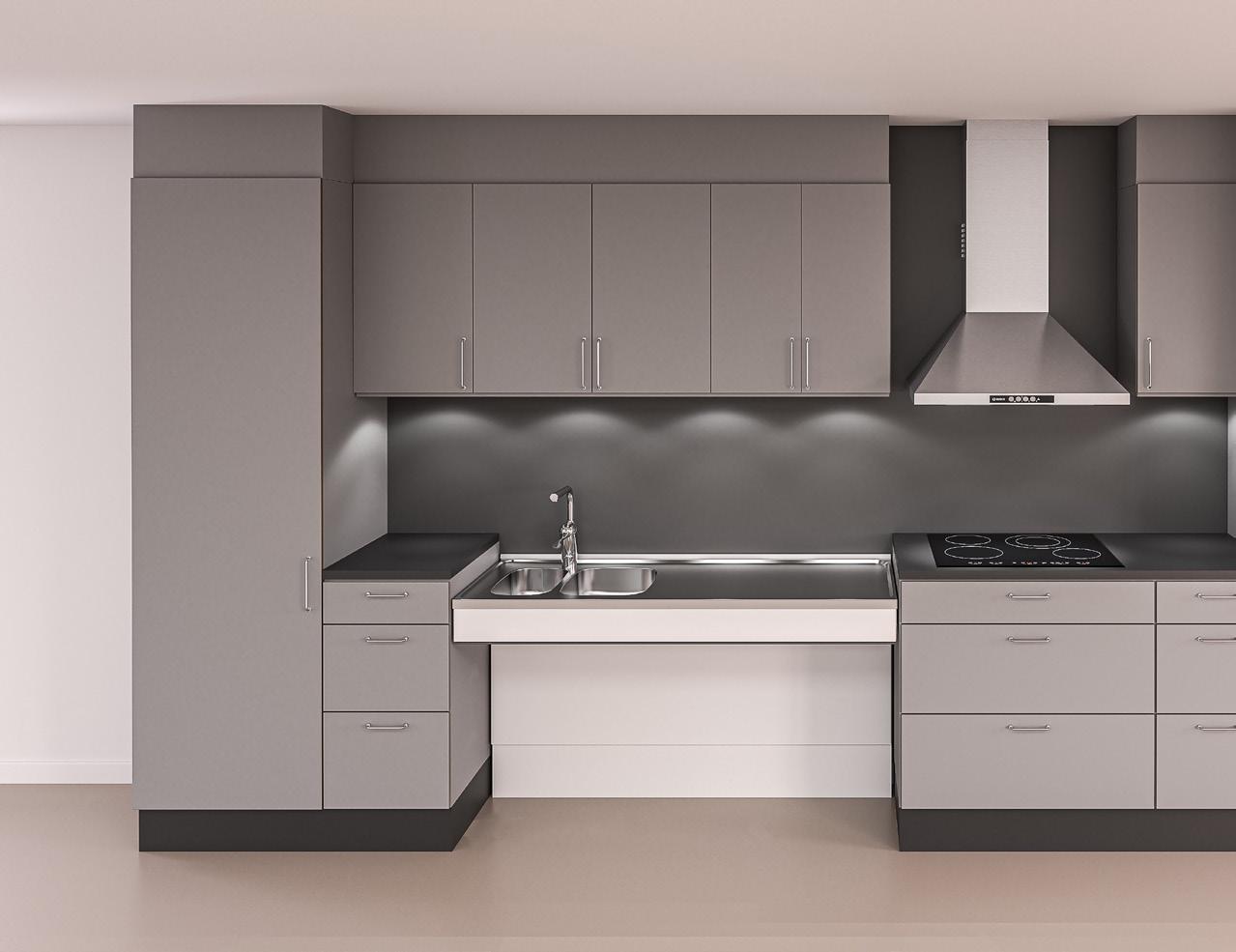

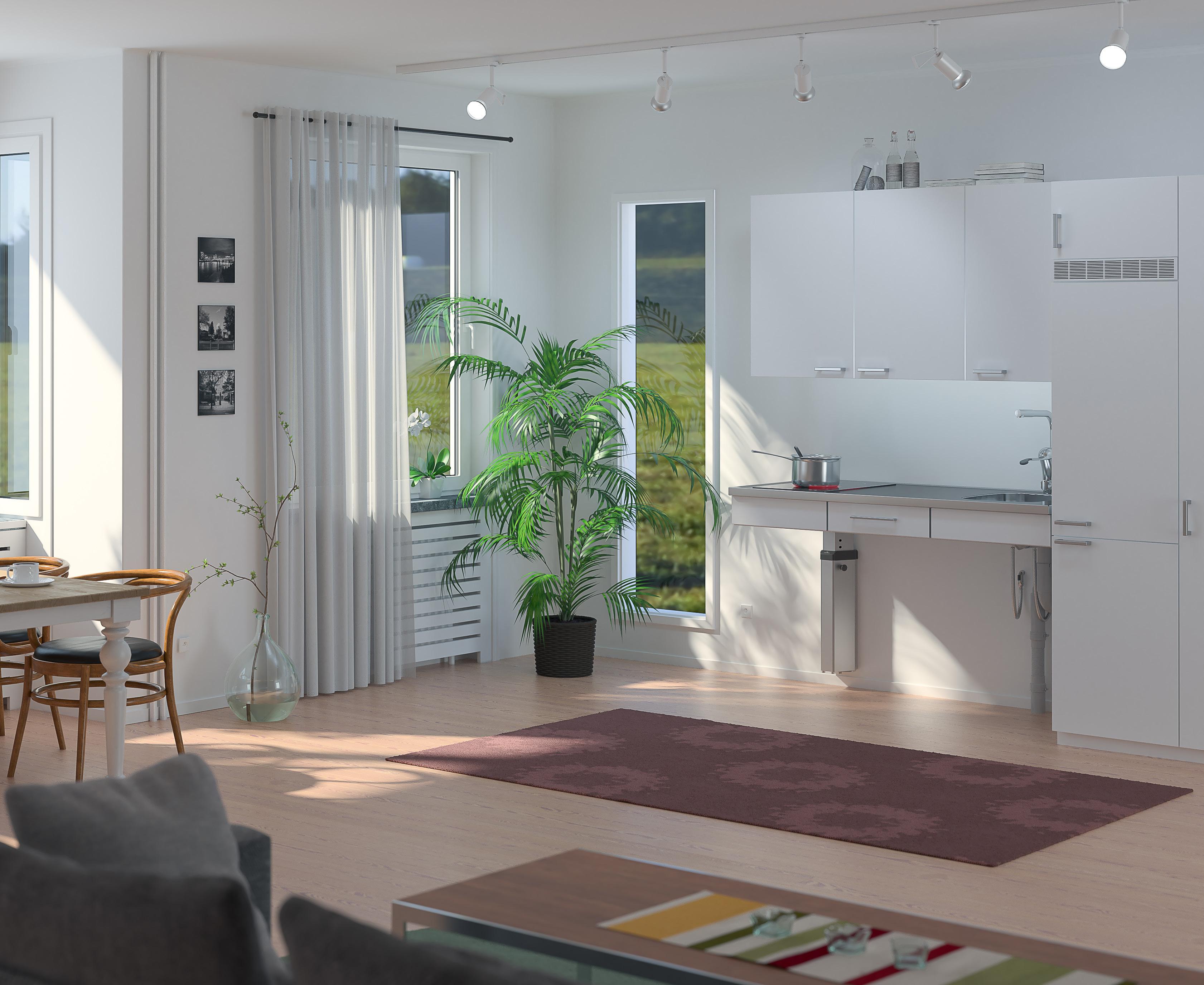

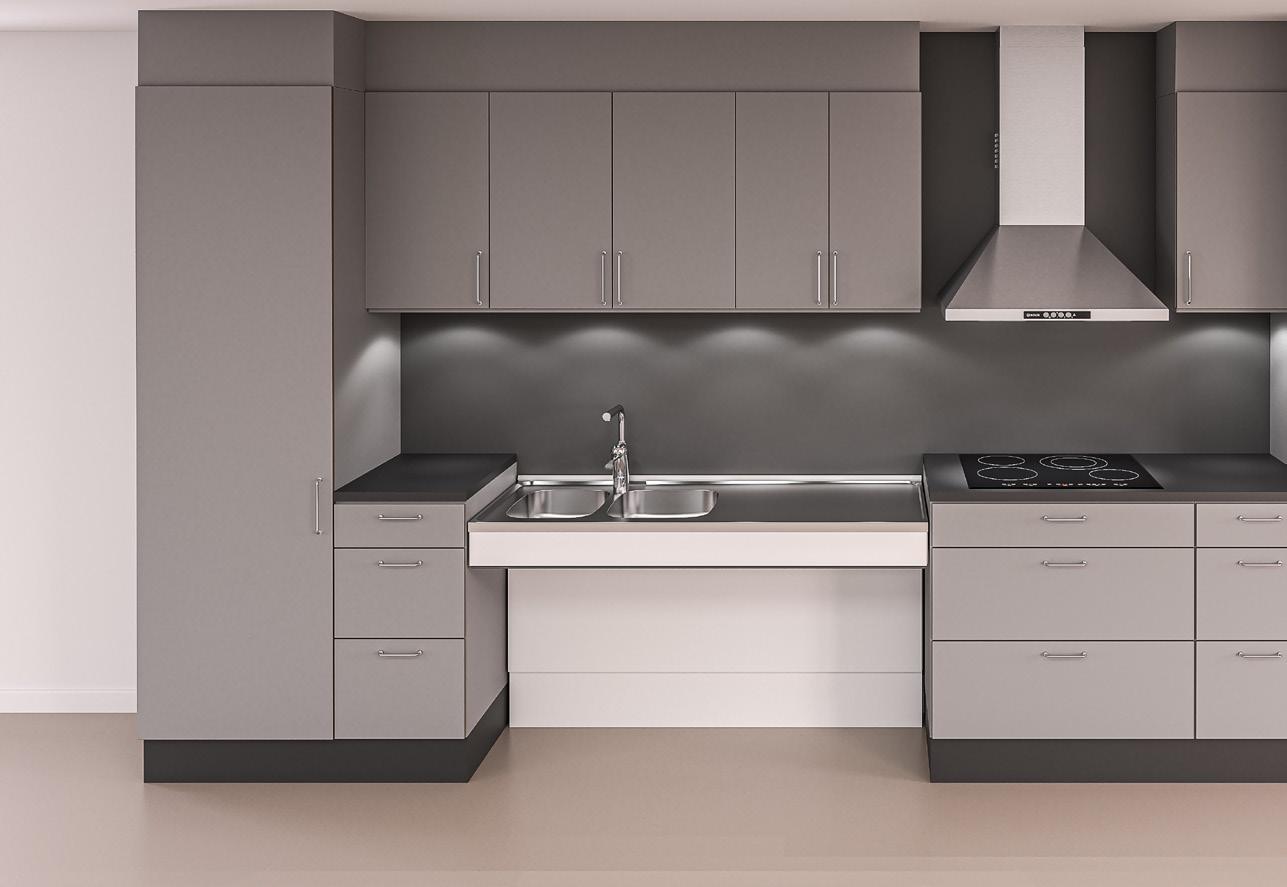

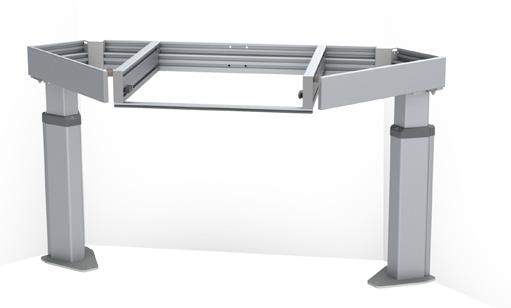

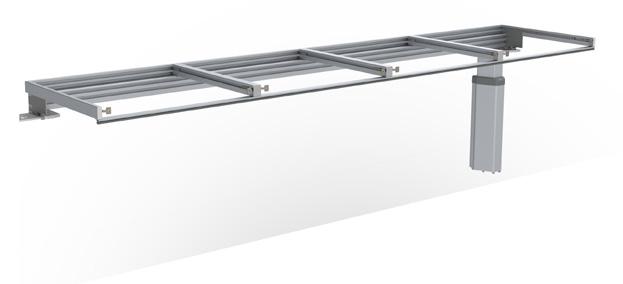

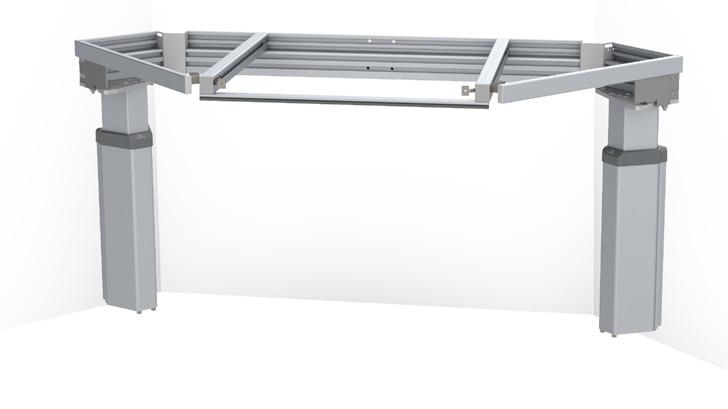

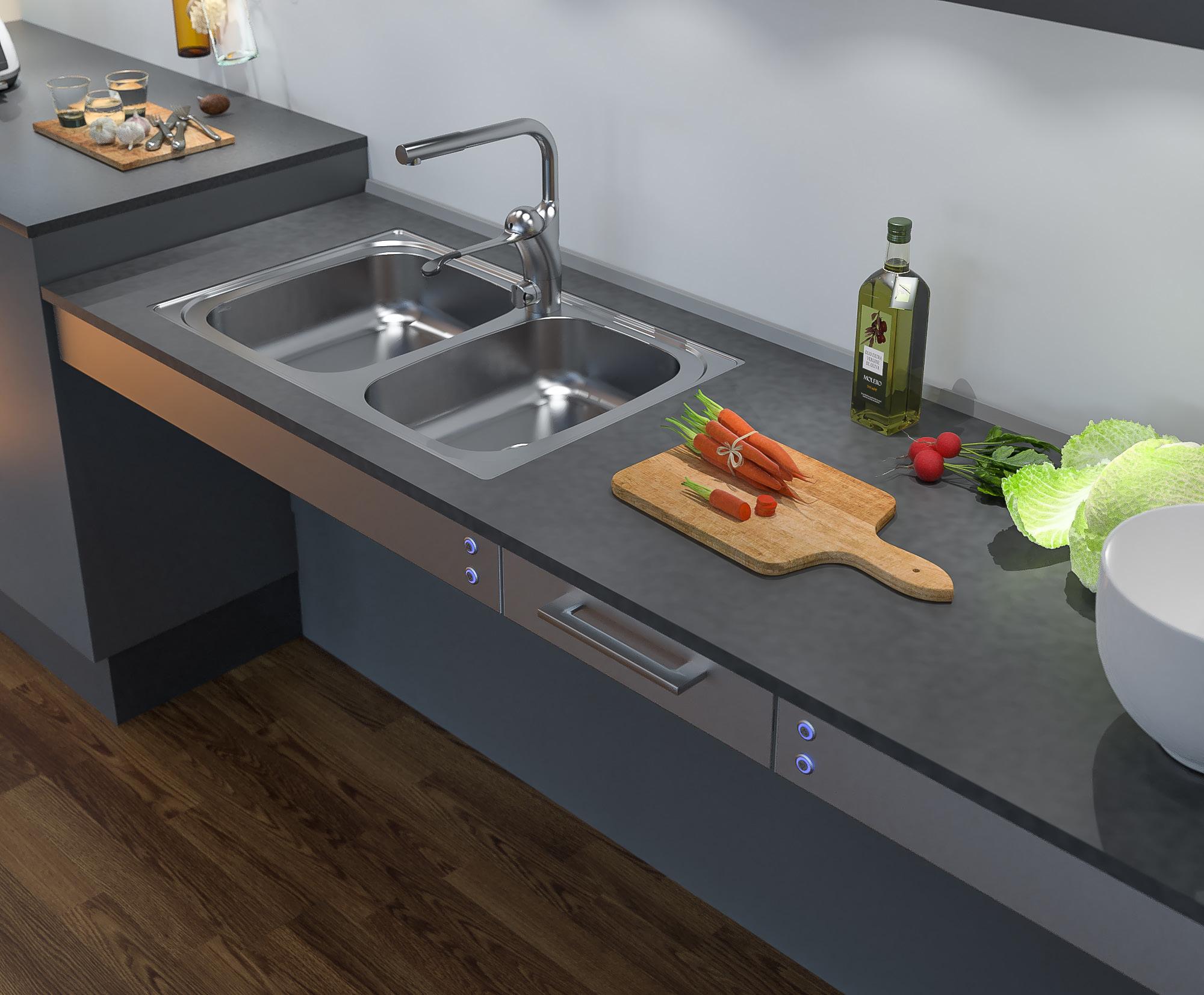

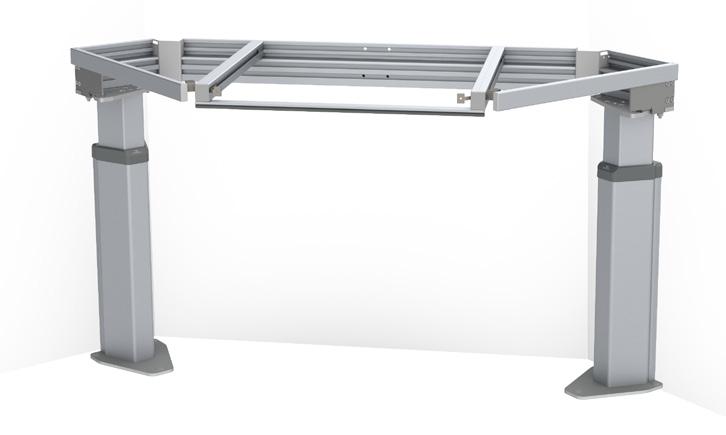

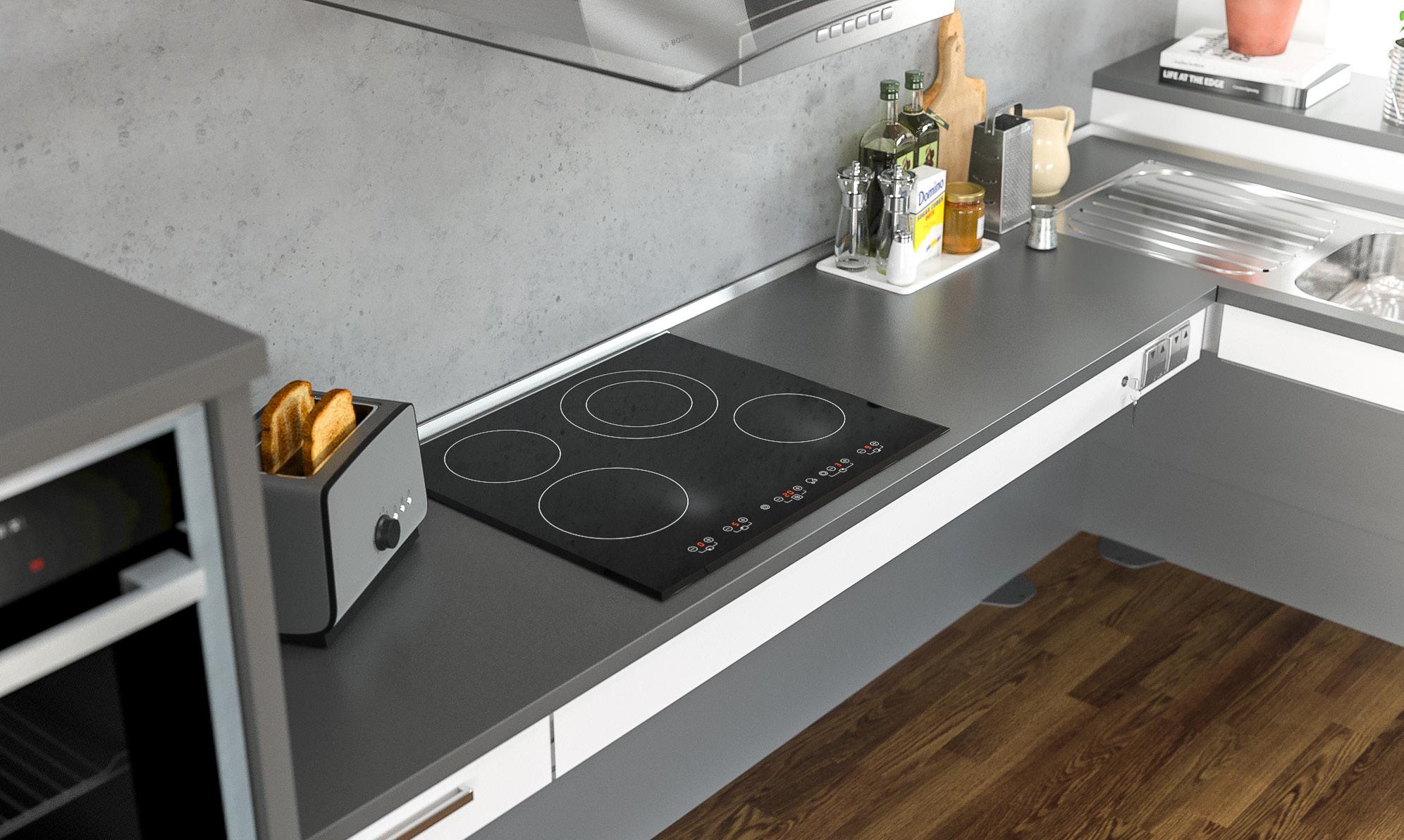

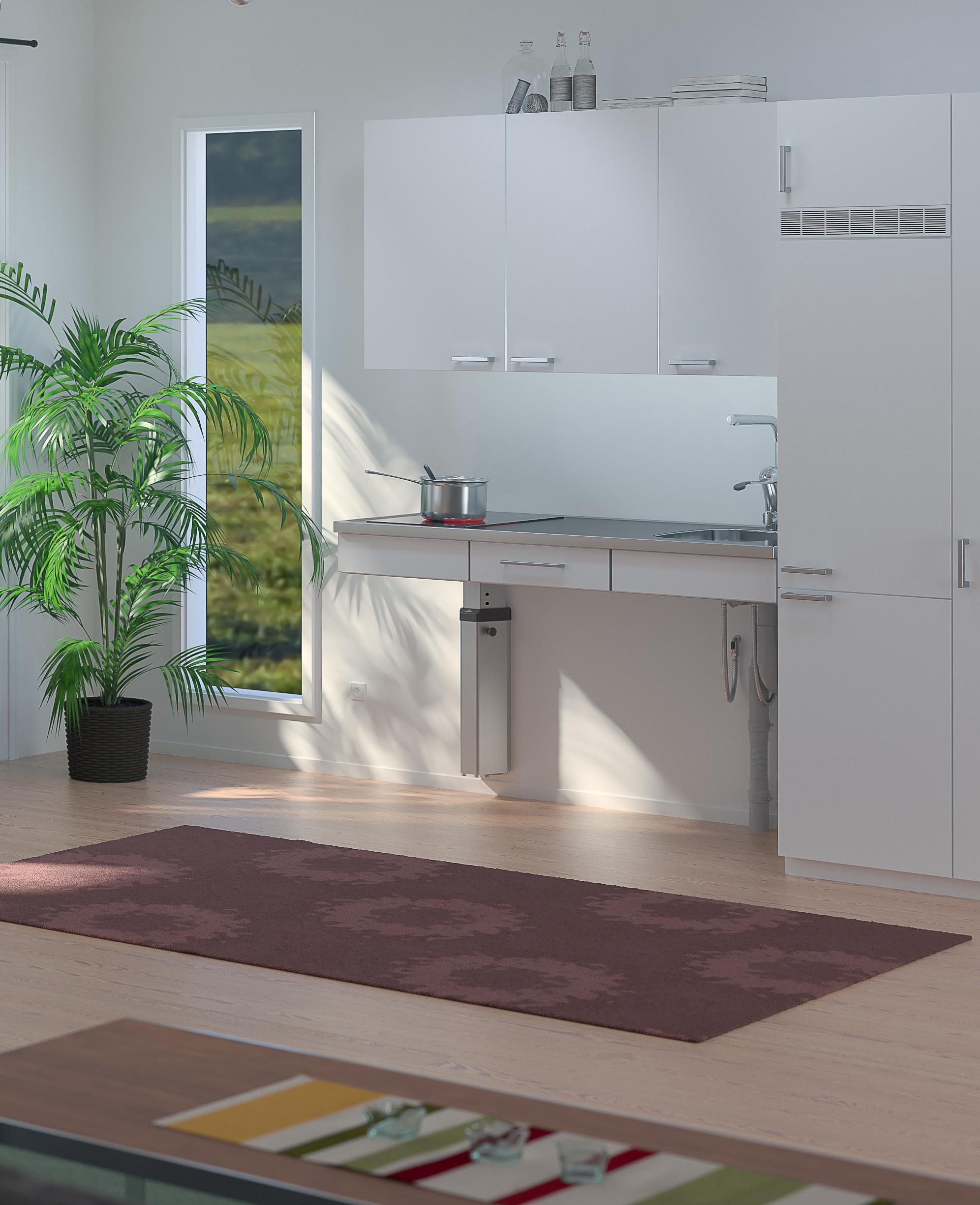

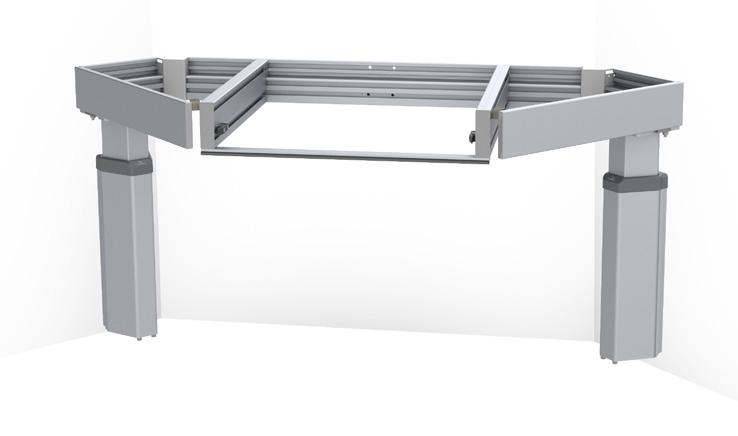

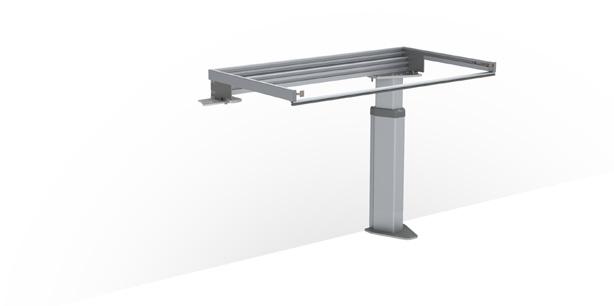

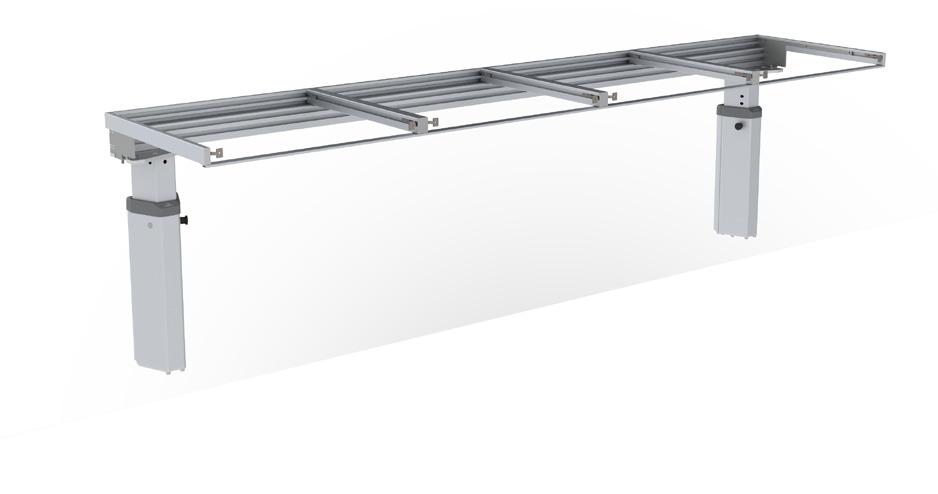

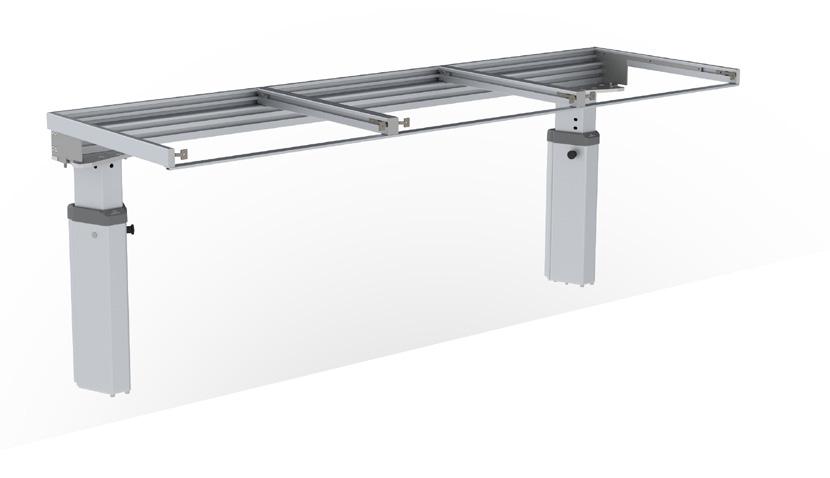

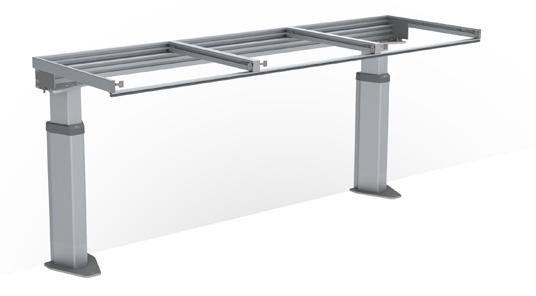

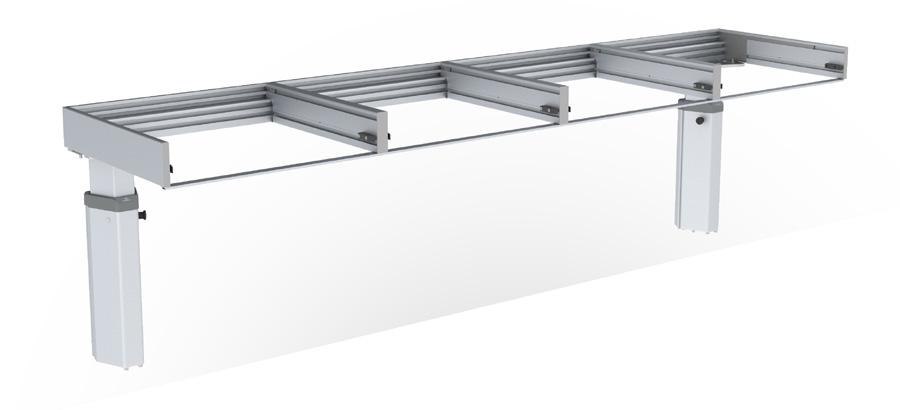

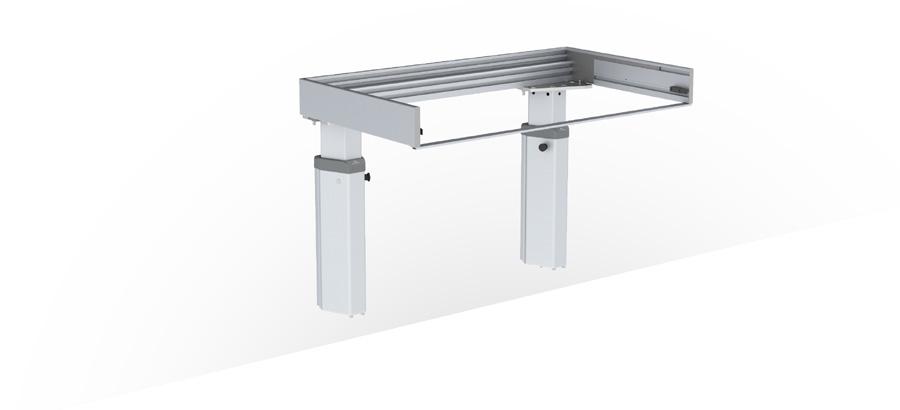

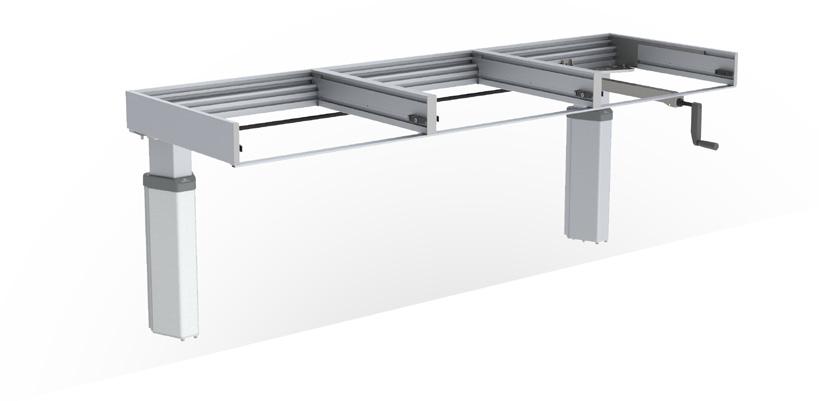

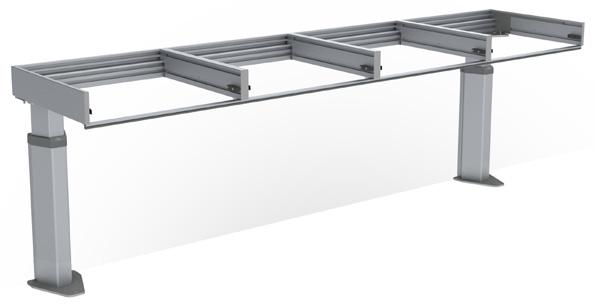

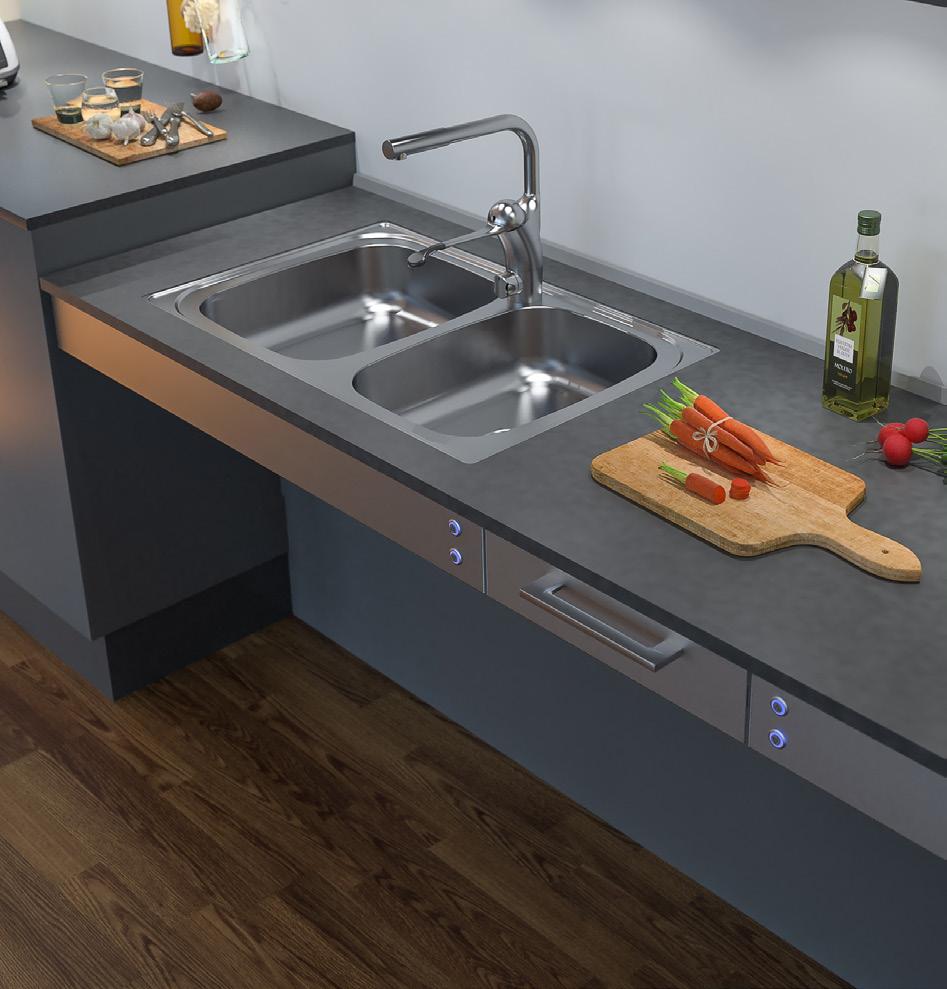

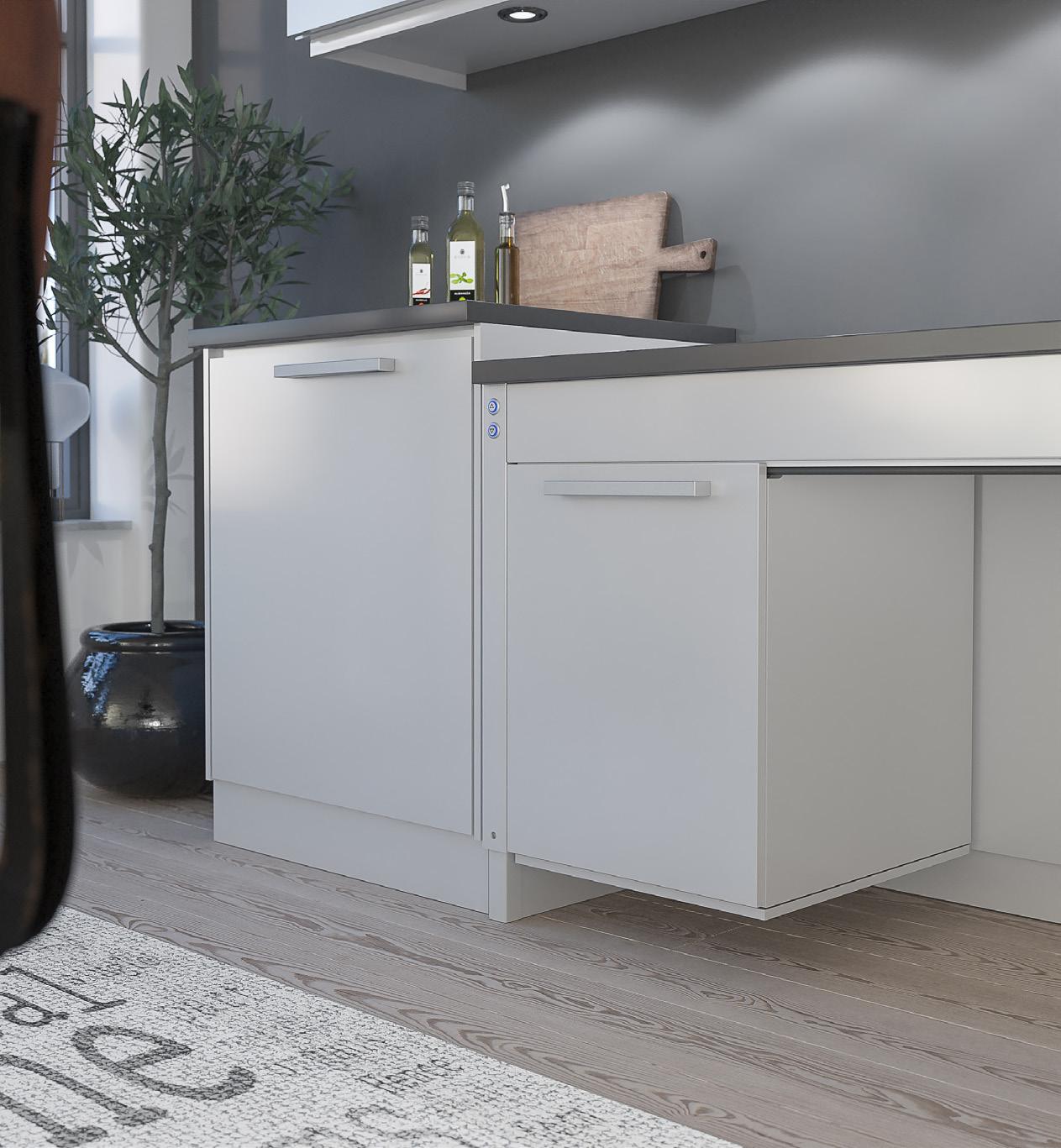

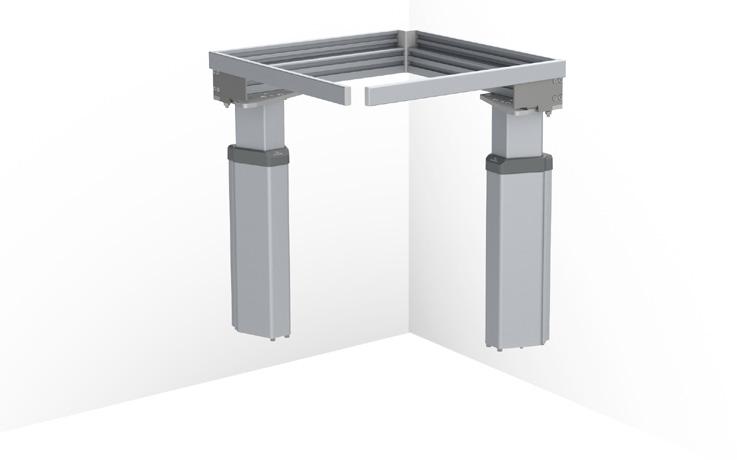

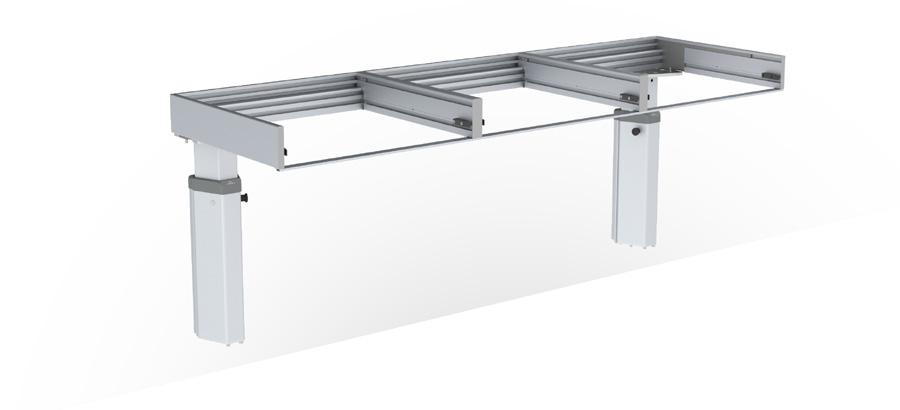

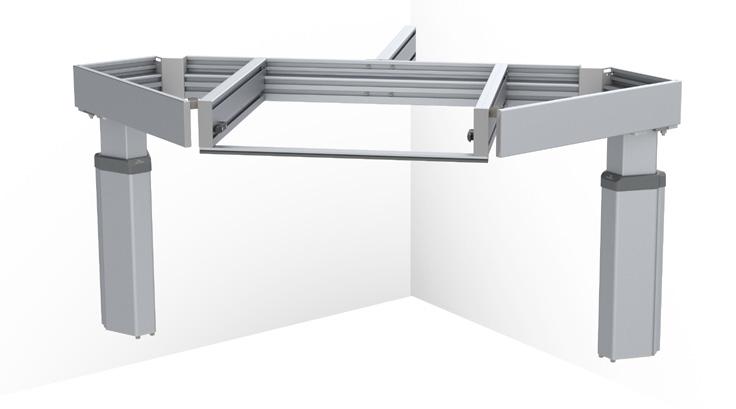

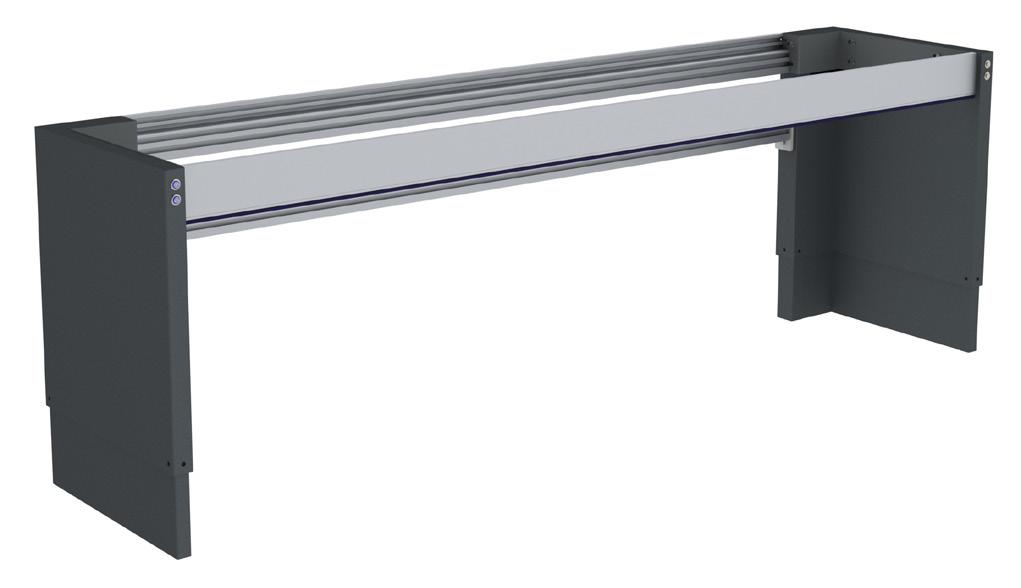

LYFTSYSTEM FÖR KÖKSBÄNKAR BASELIFT 6300 / 6310 - Rak bänklyftare BASELIFT Corner 6301 / 6311 - Hörnbänklyftare, 45o fram, 90o vägg BASELIFT Corner 6302 / 6312 - Hörnbänklyftare, 45o fram, 45o vägg BASELIFT Corner 6303 / 6313 - Hörnbänklyftare, 90o fram, 90o vägg SIDELIFT 6400 - Rak bänklyftare med motorer på sidorna MANULIFT 6380 - Manuellt ställbar köksbänk

26 28 36 44 52 60 68

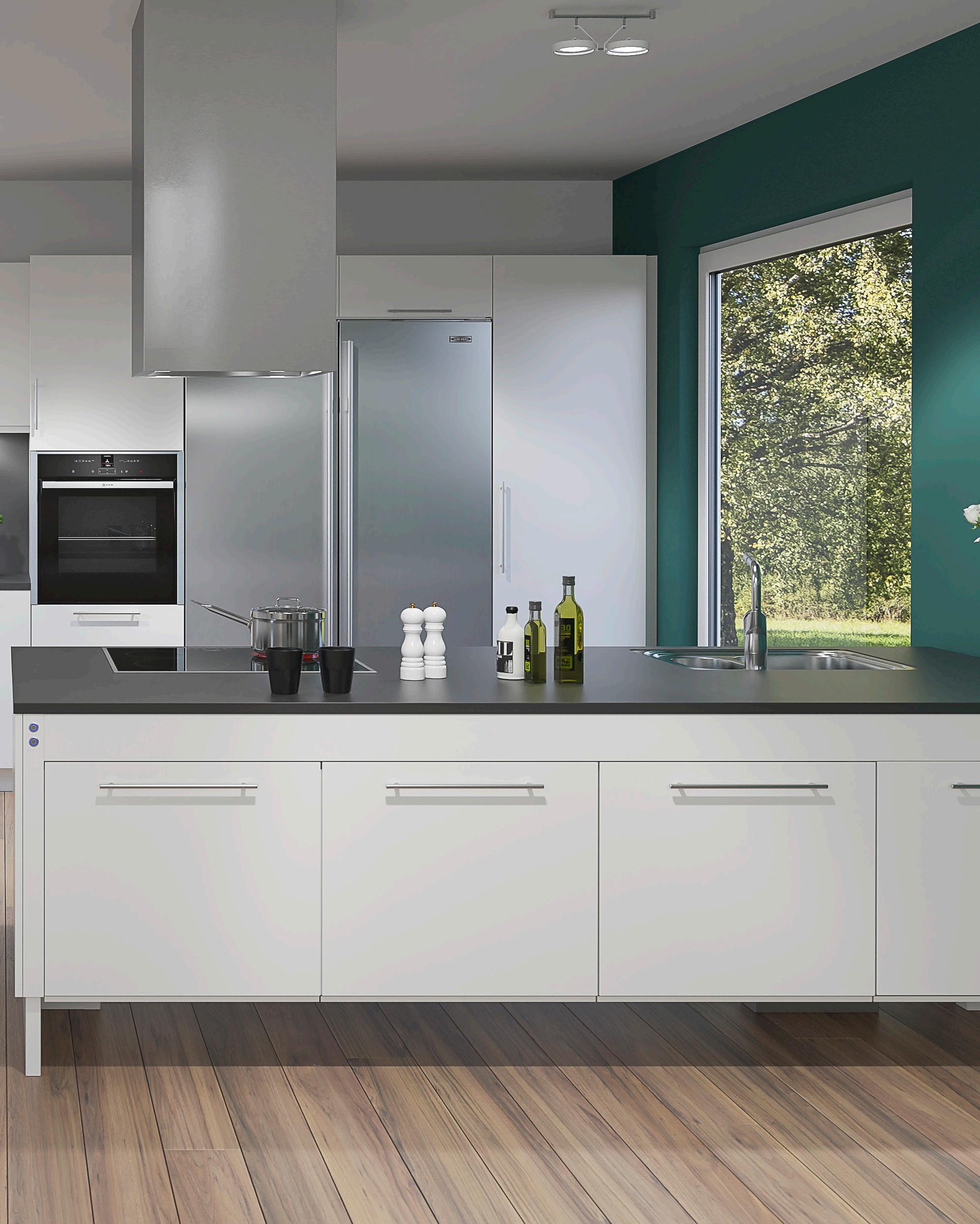

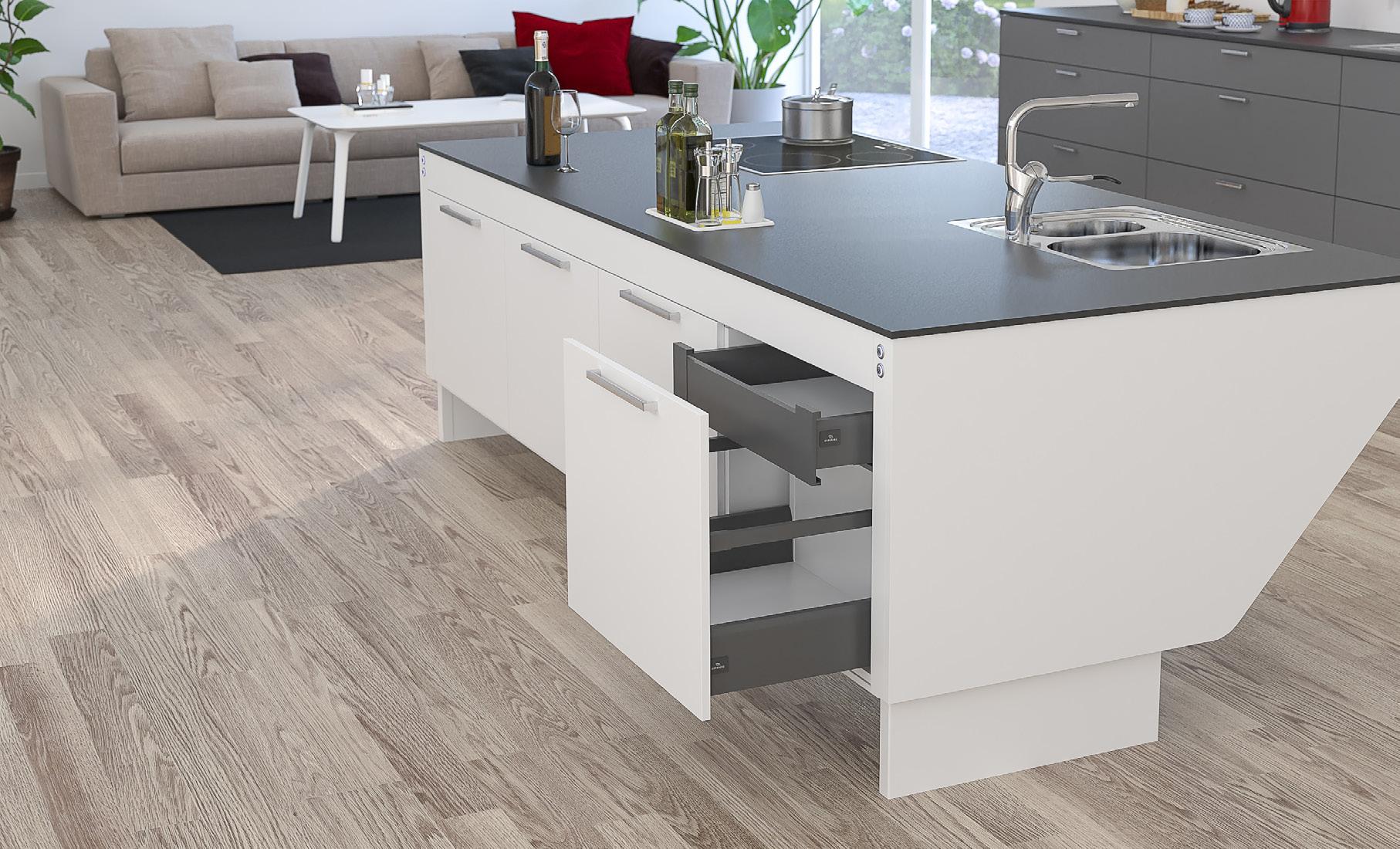

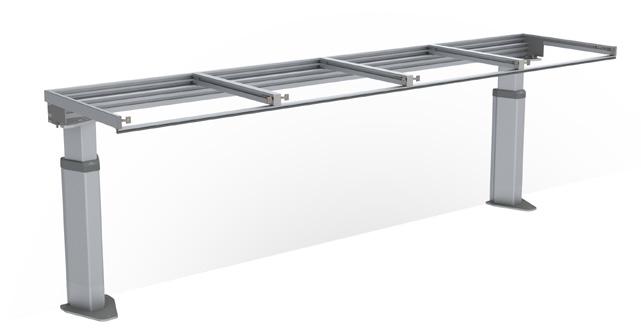

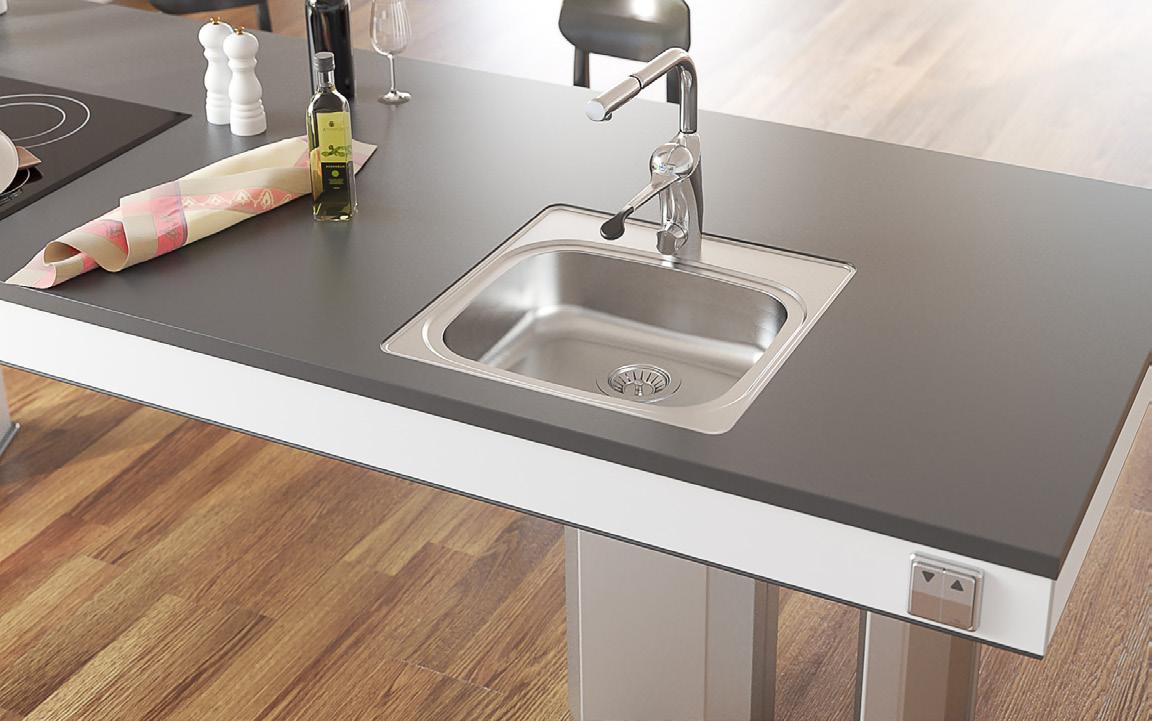

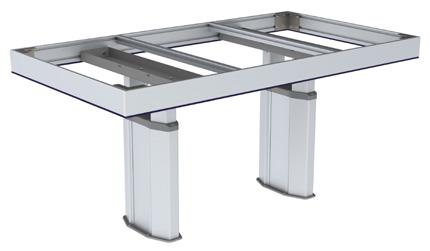

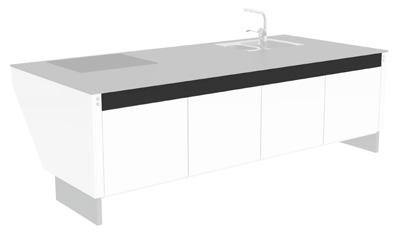

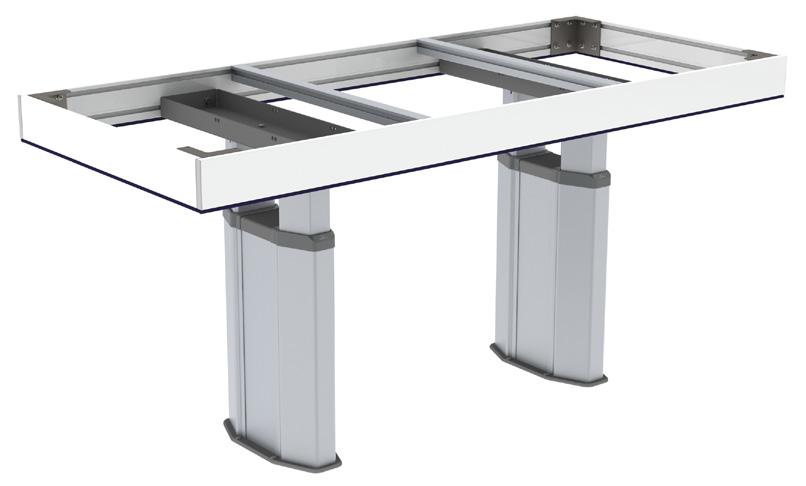

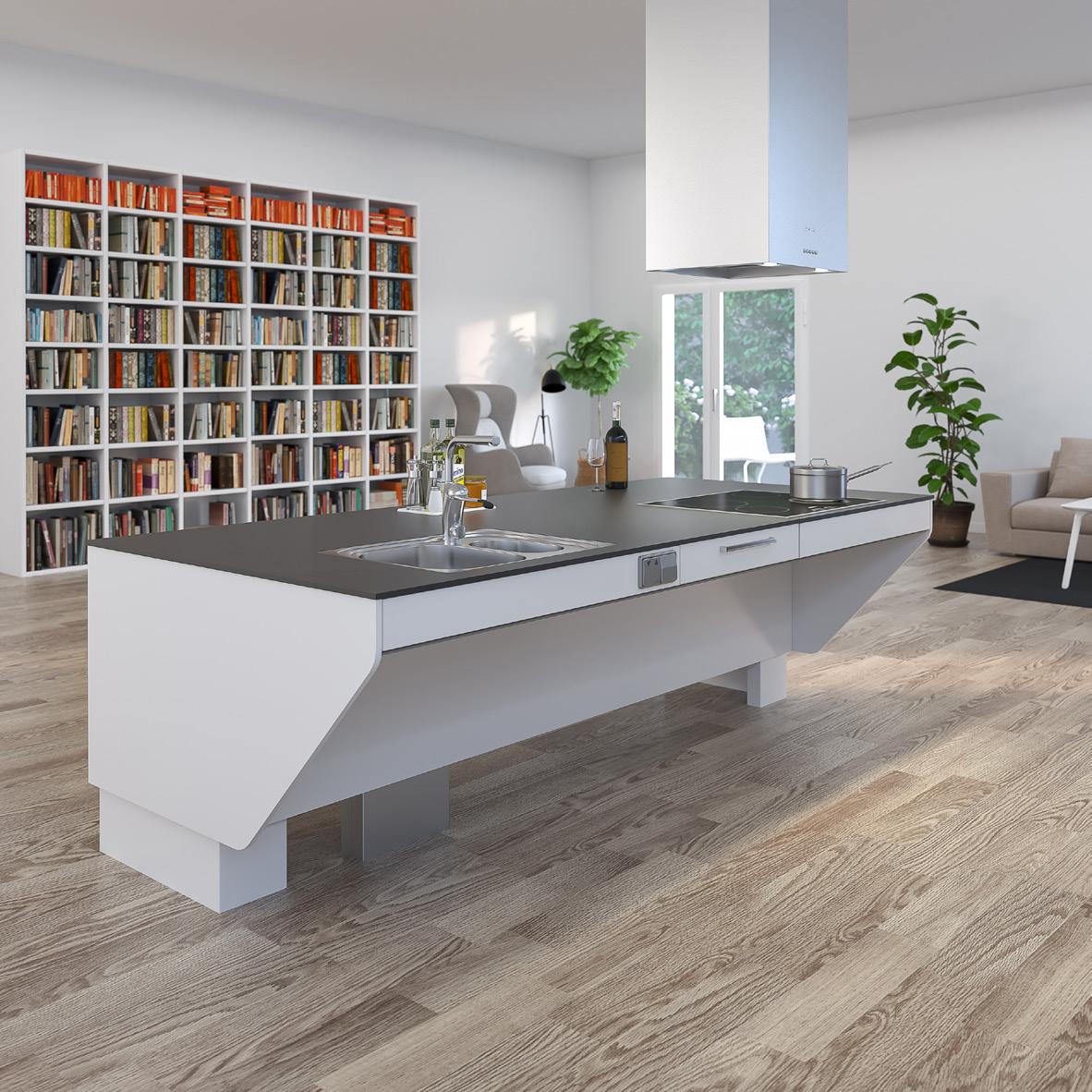

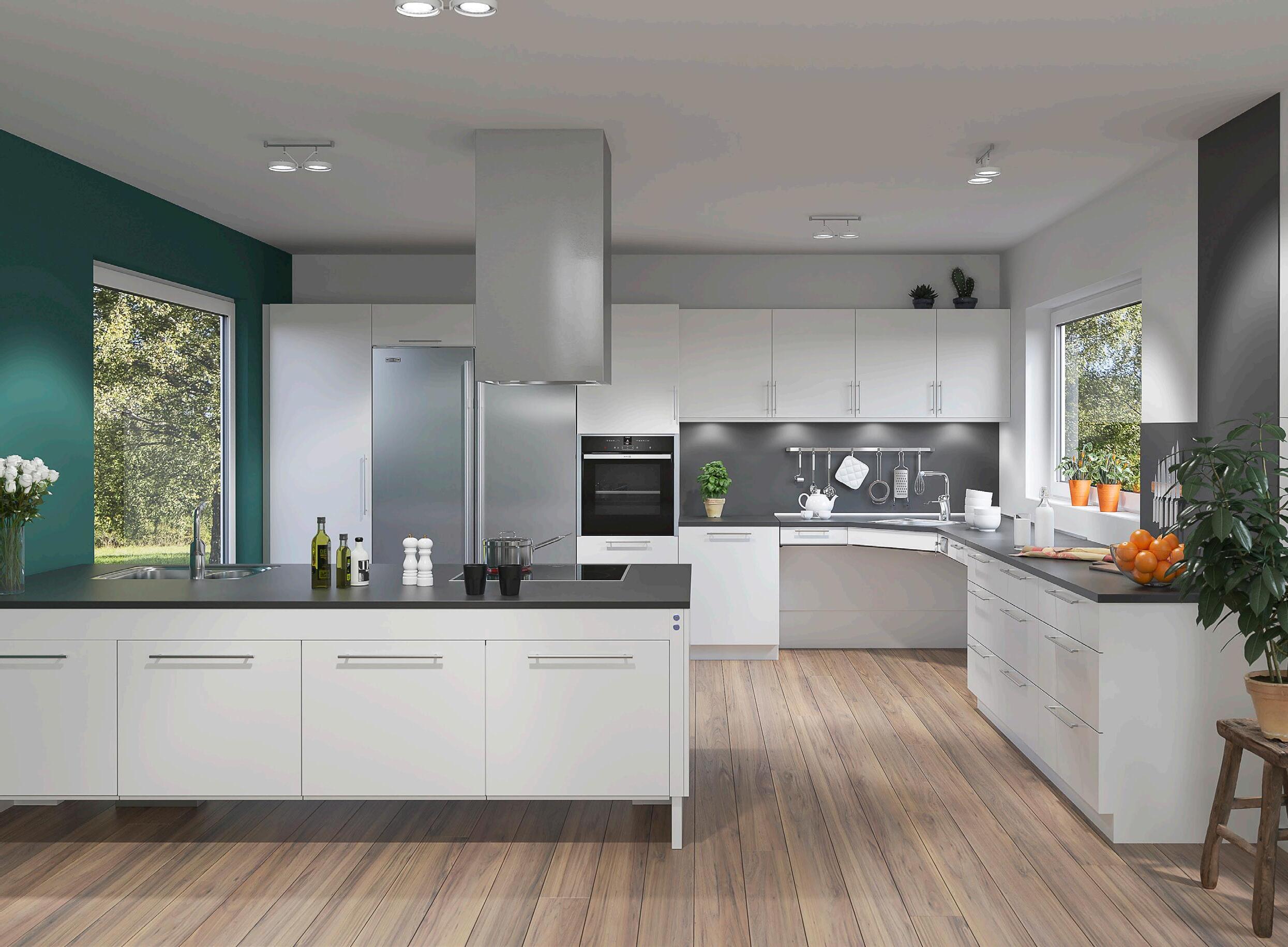

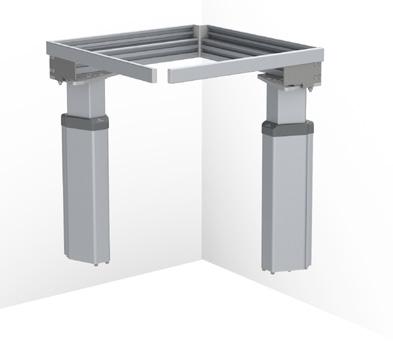

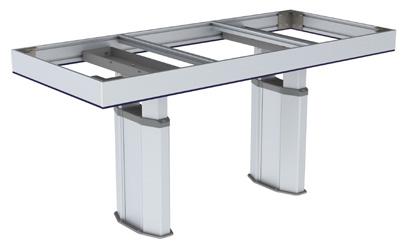

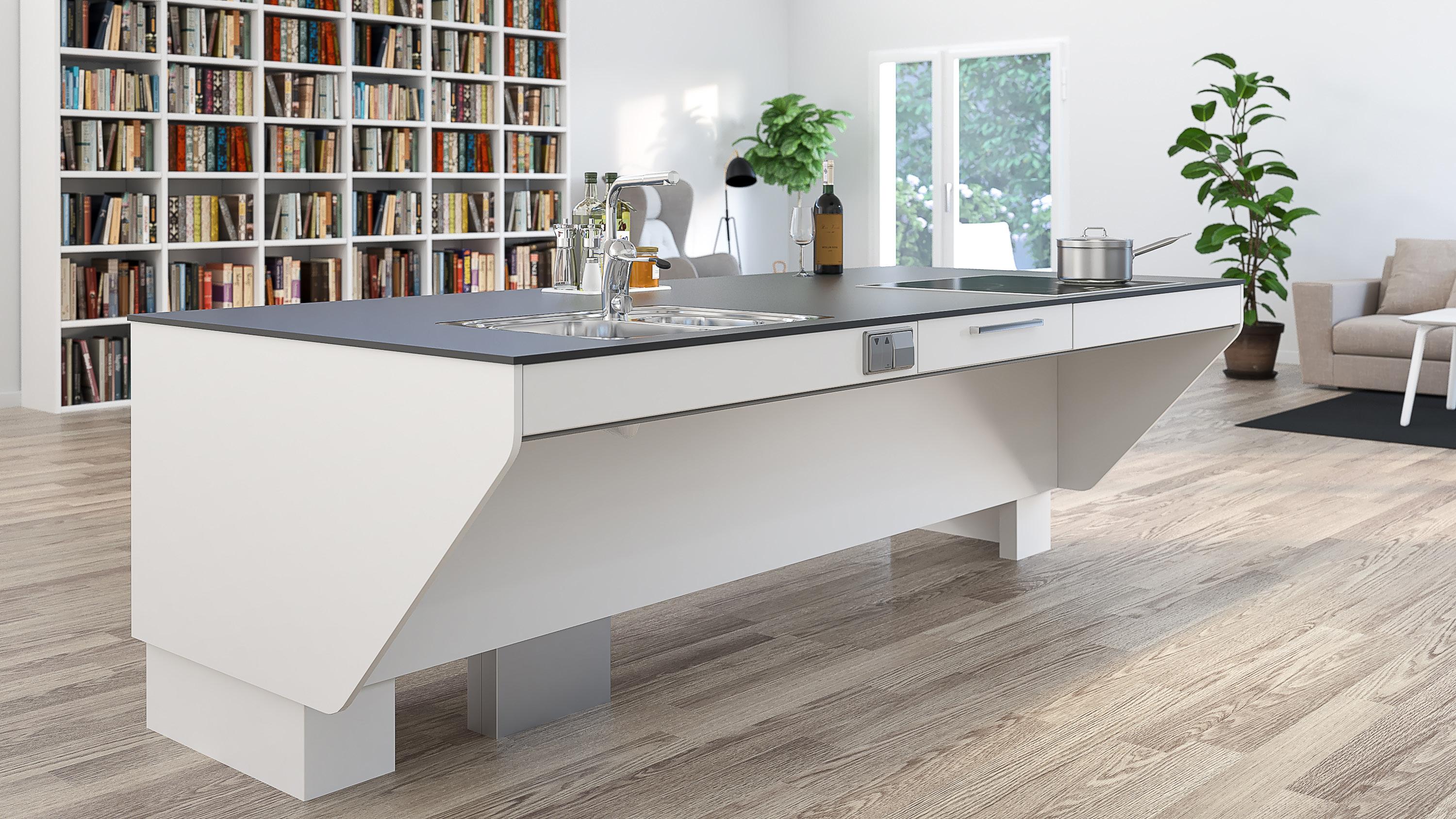

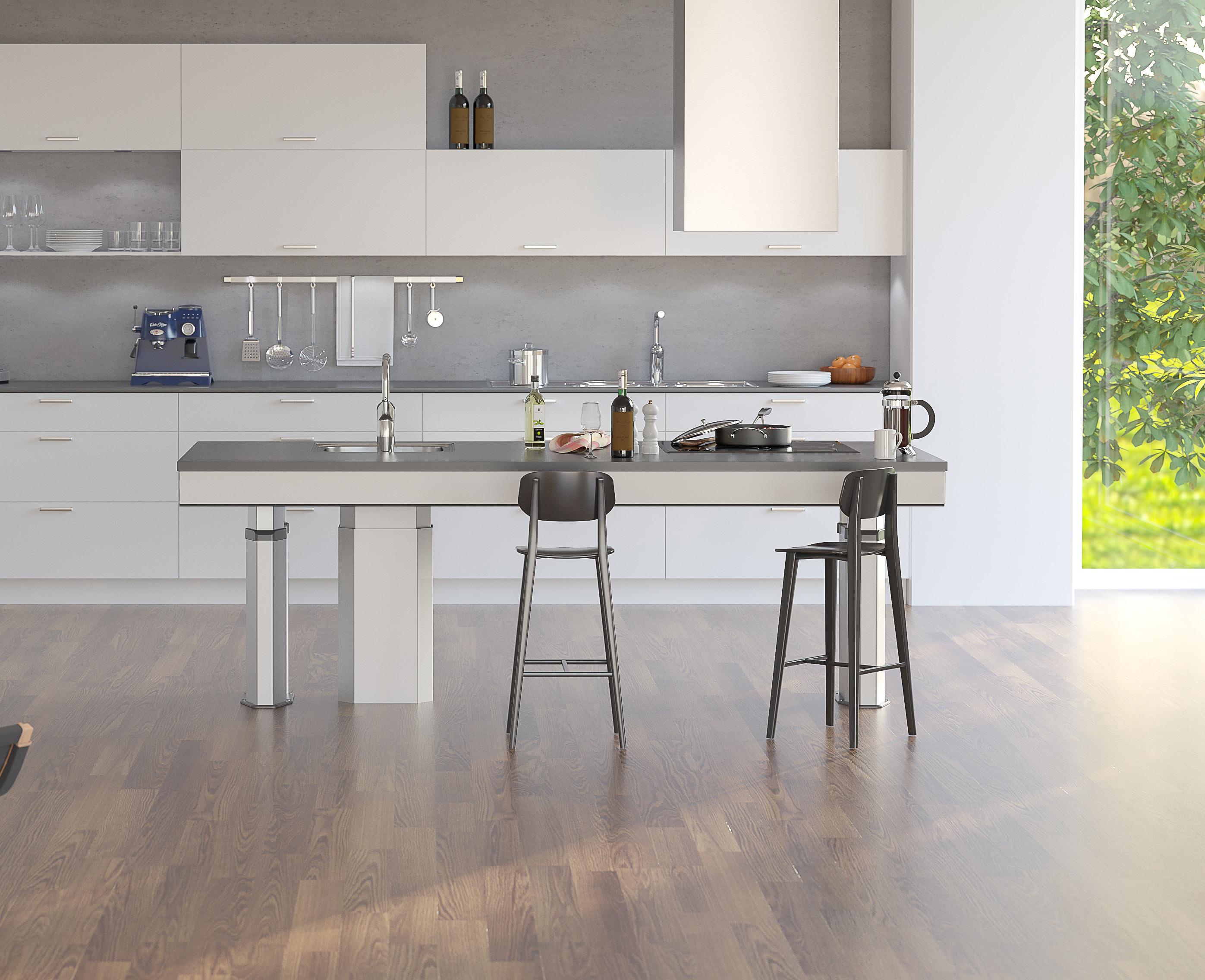

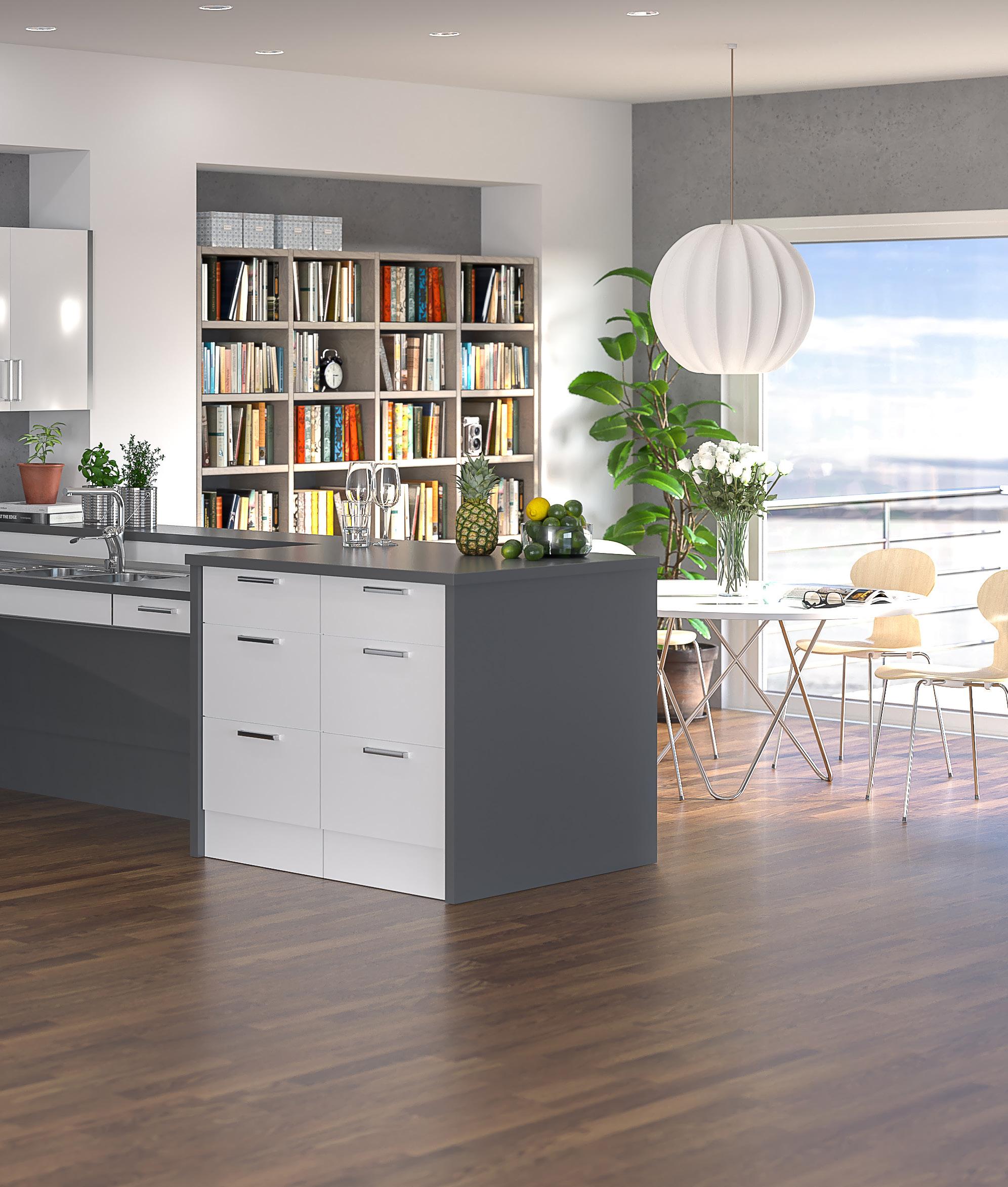

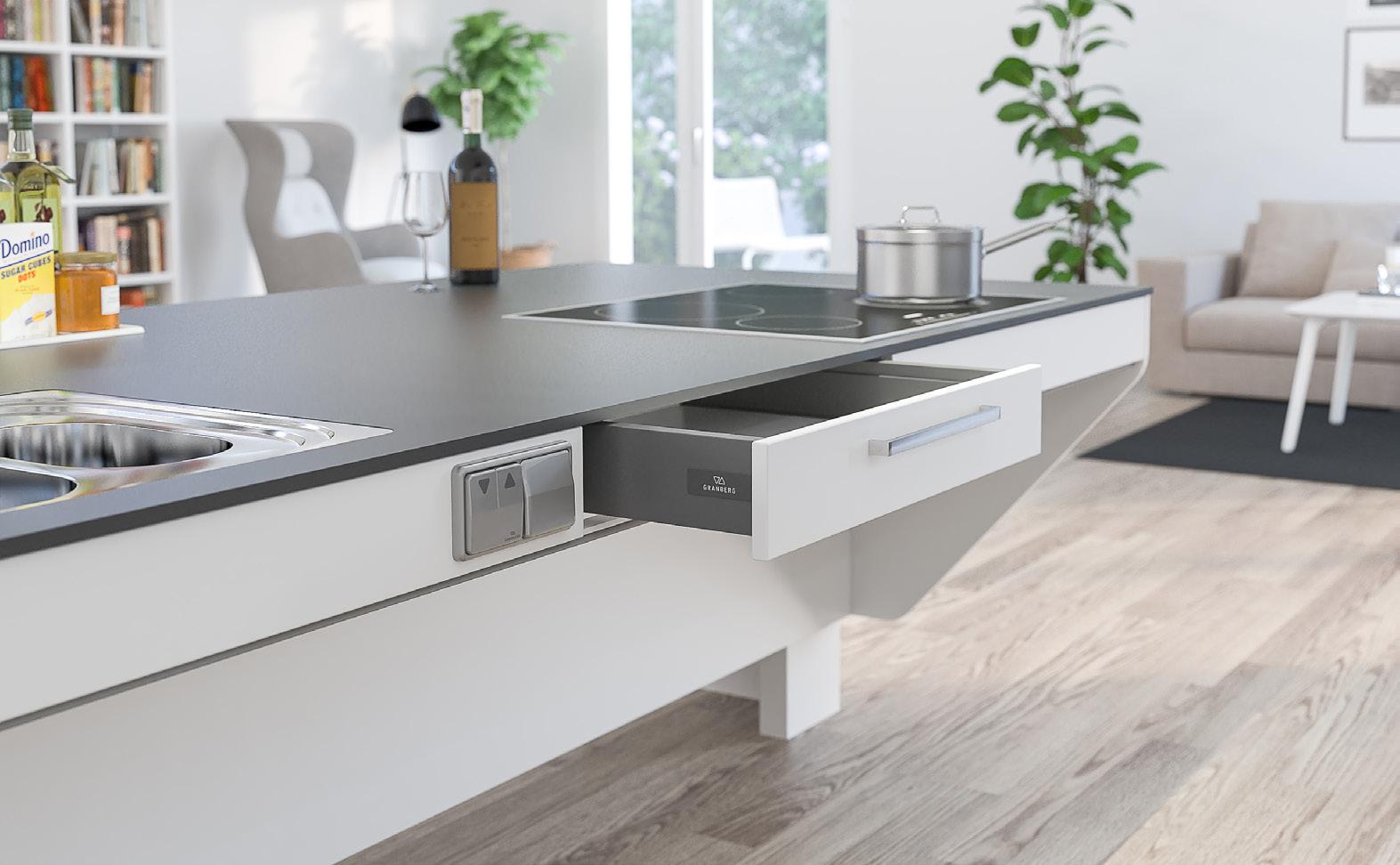

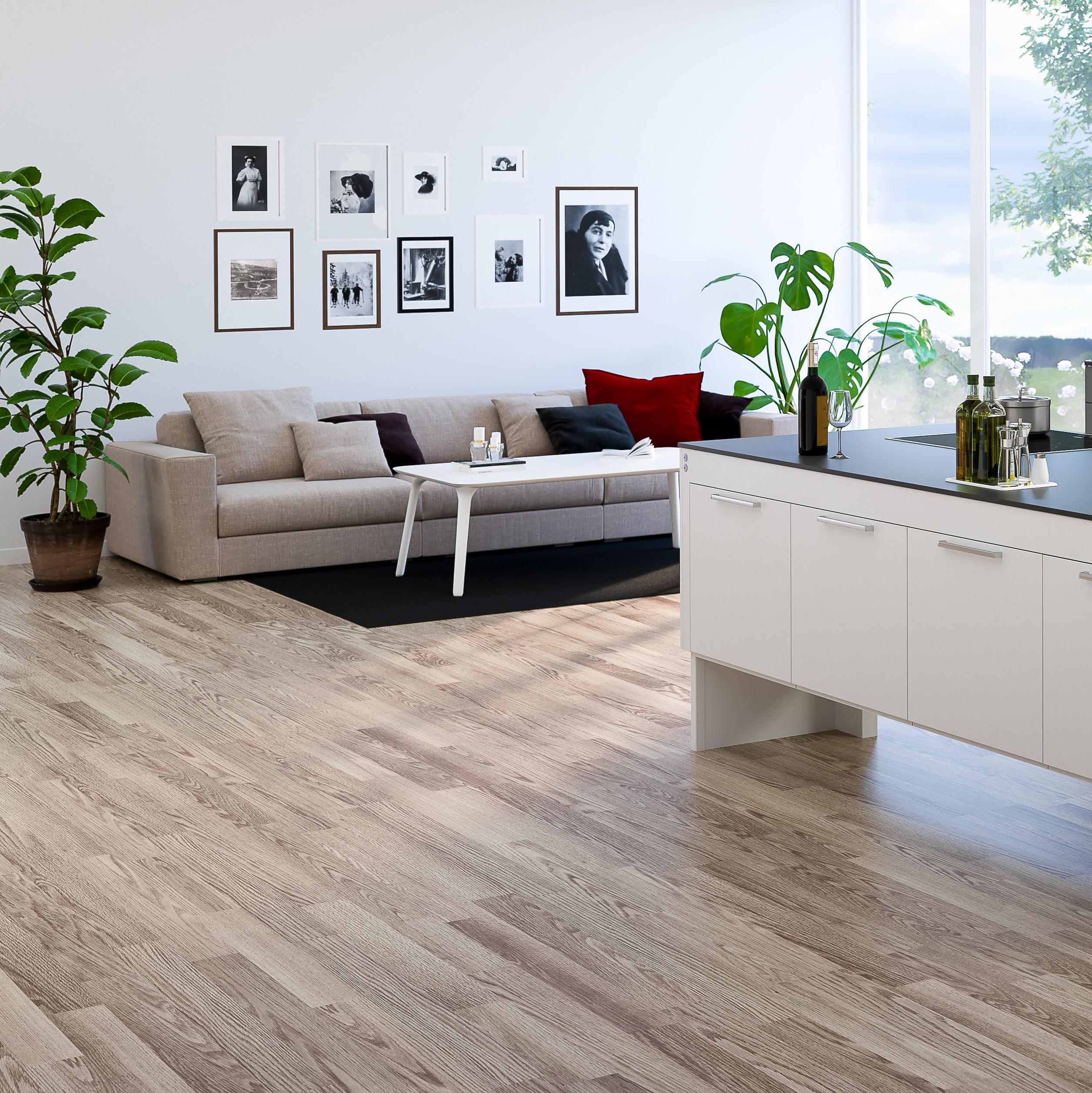

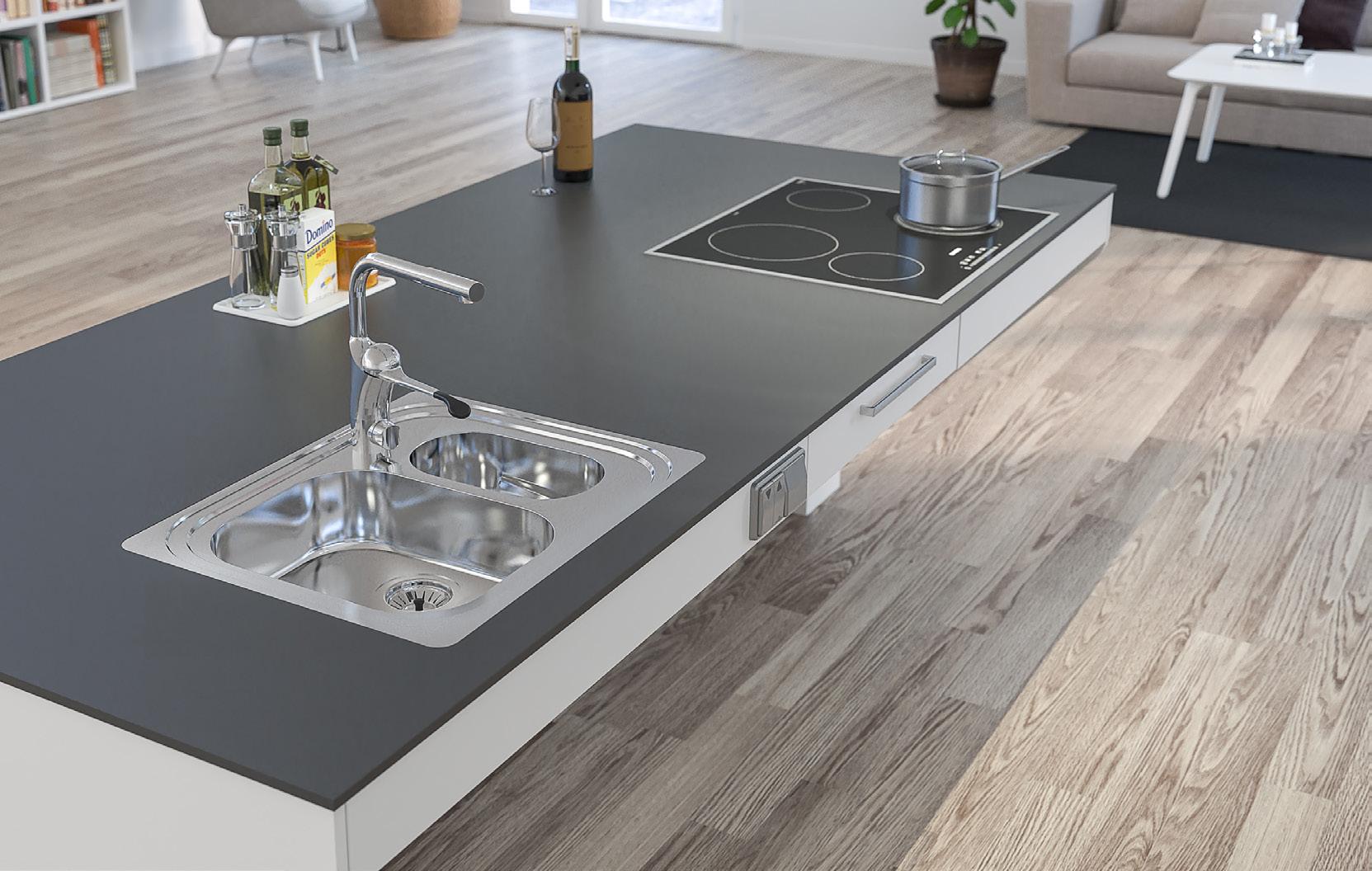

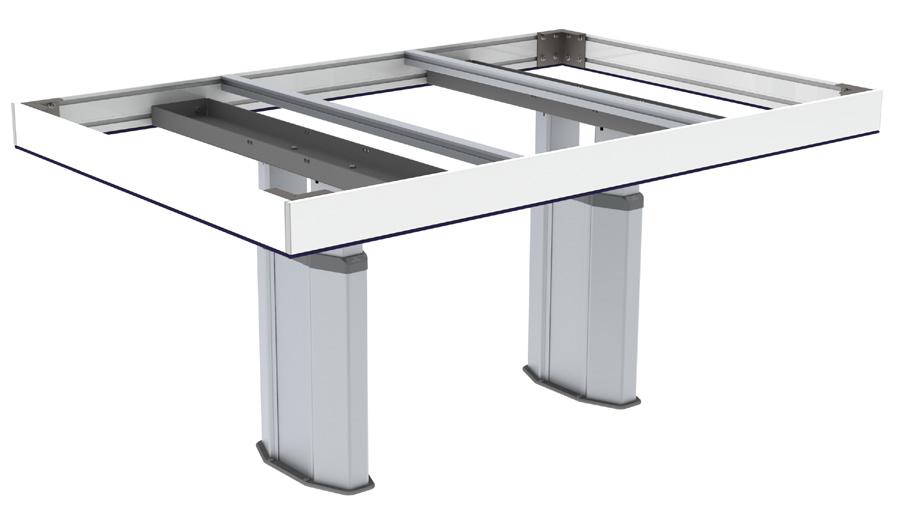

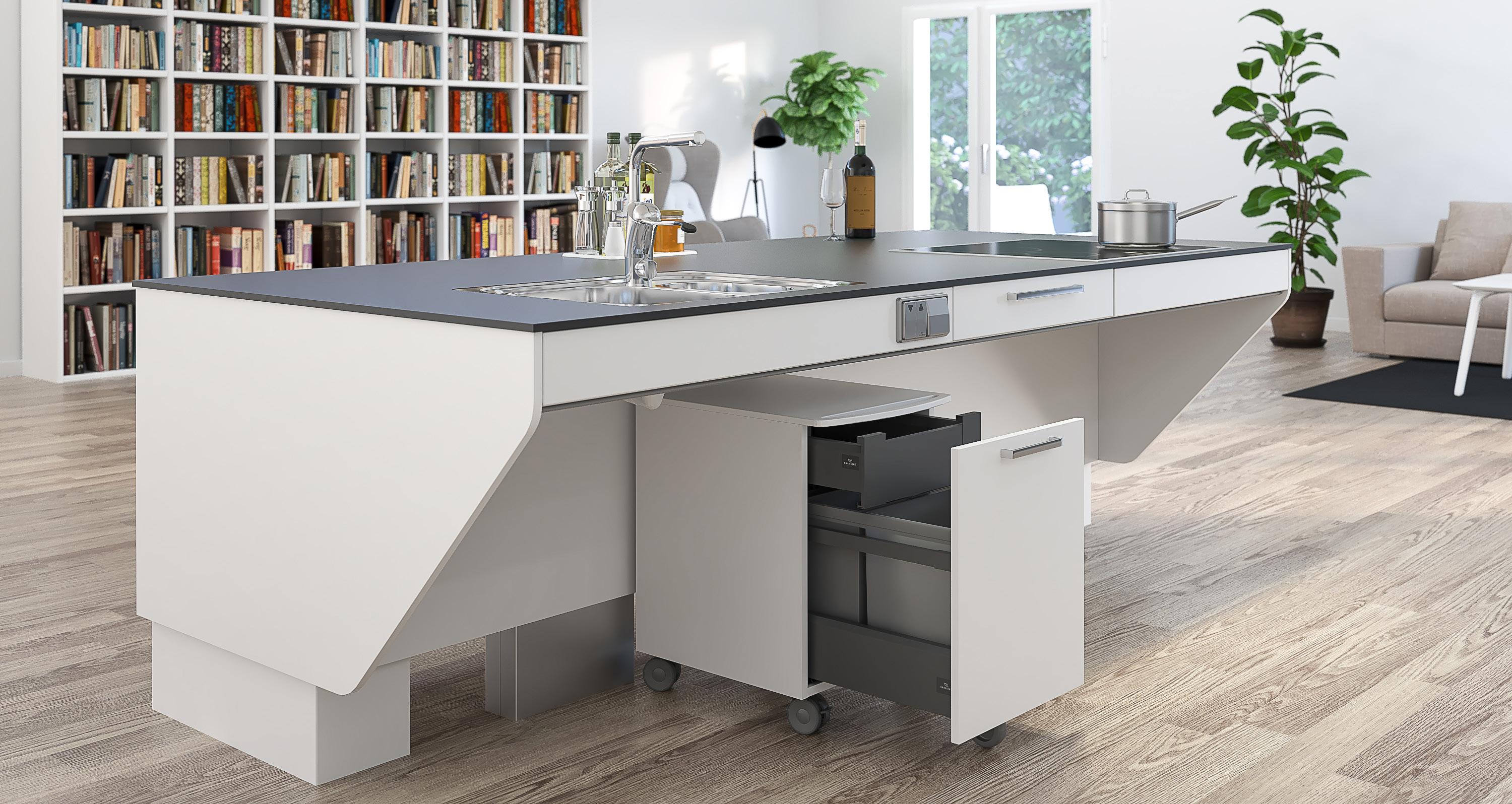

LYFTSYSTEM FÖR KÖKSÖAR CENTERLIFT 960 - Köksö, knäfri CENTERLIFT 6490 - Köksö med hänghurtsar och knäfri del

76 82

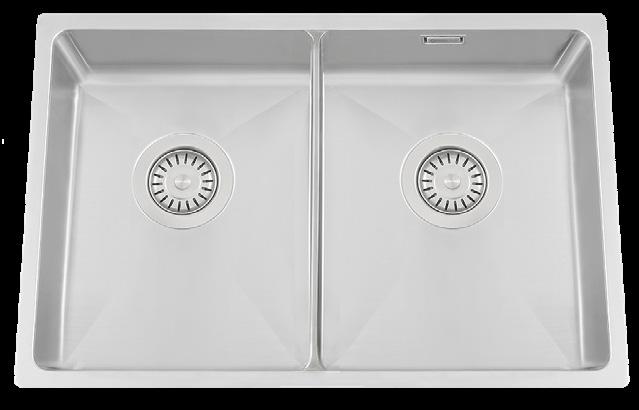

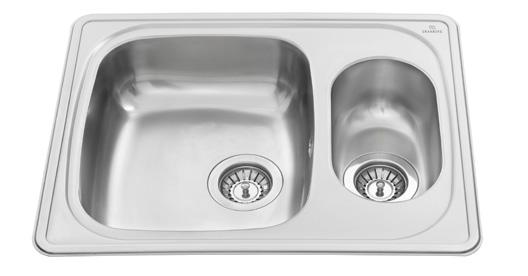

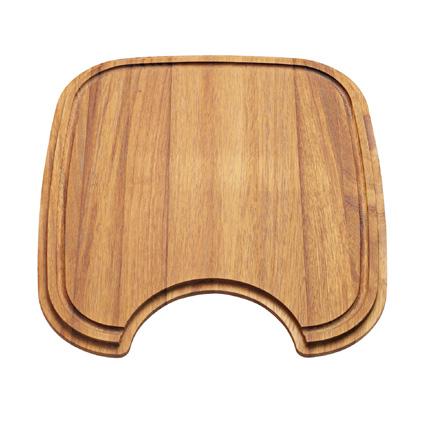

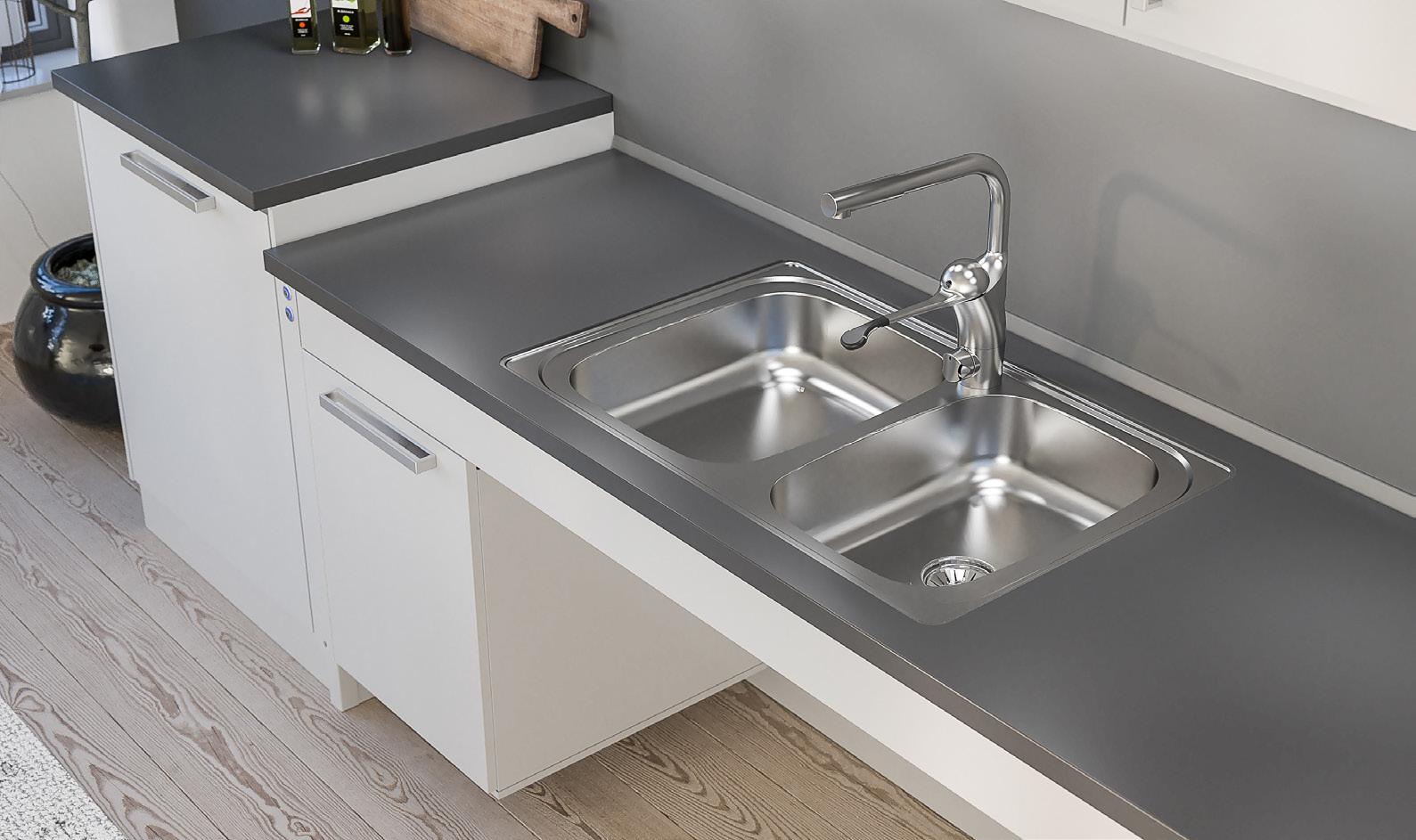

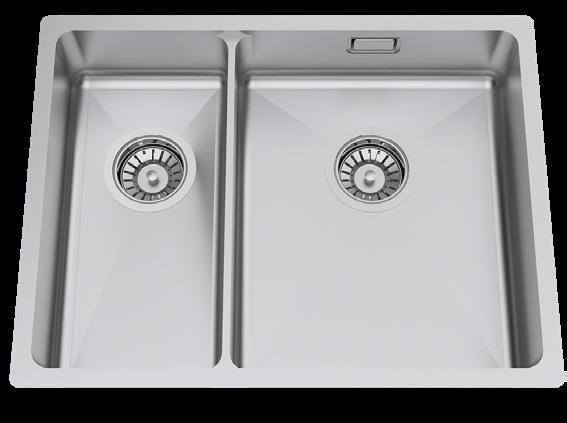

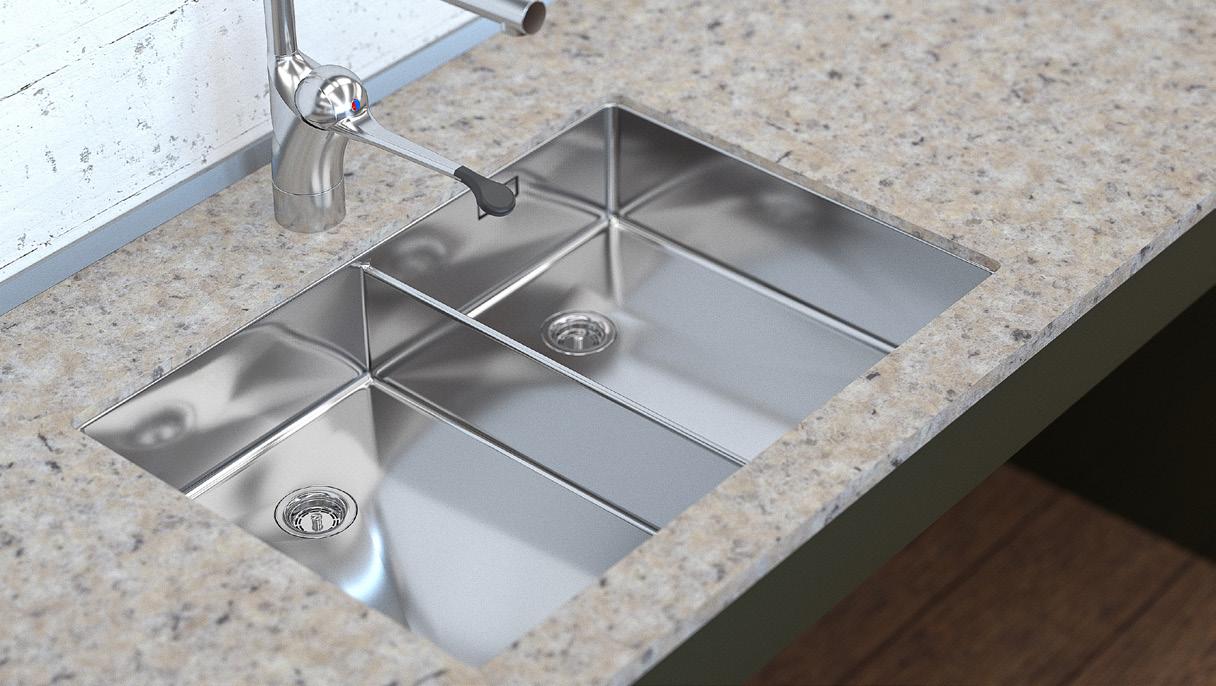

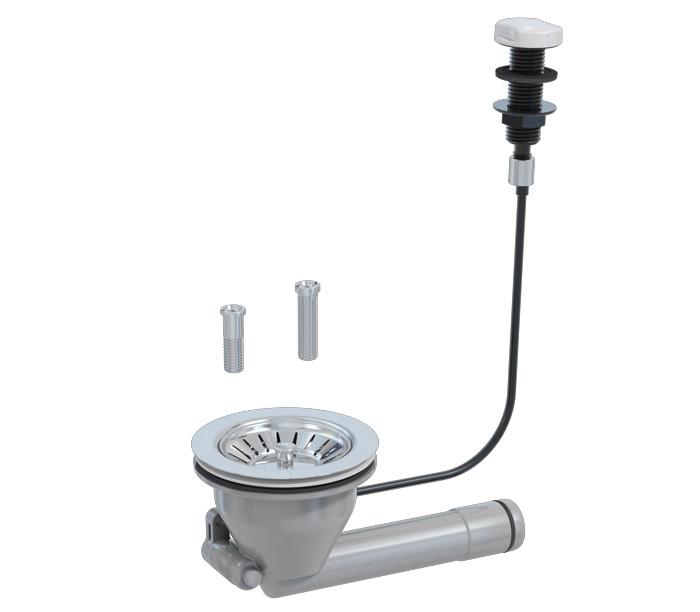

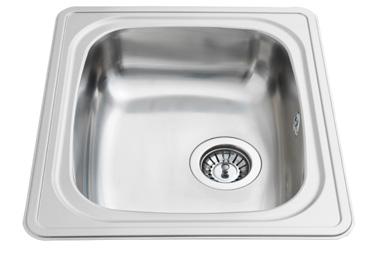

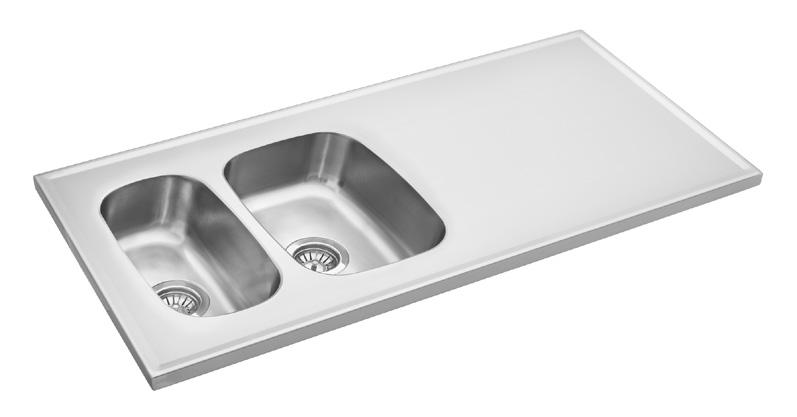

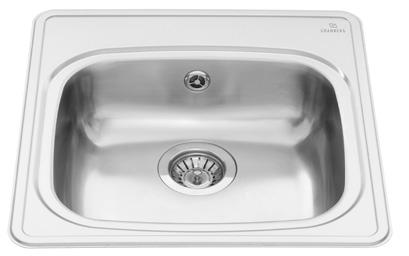

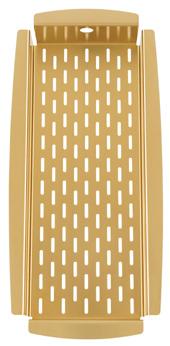

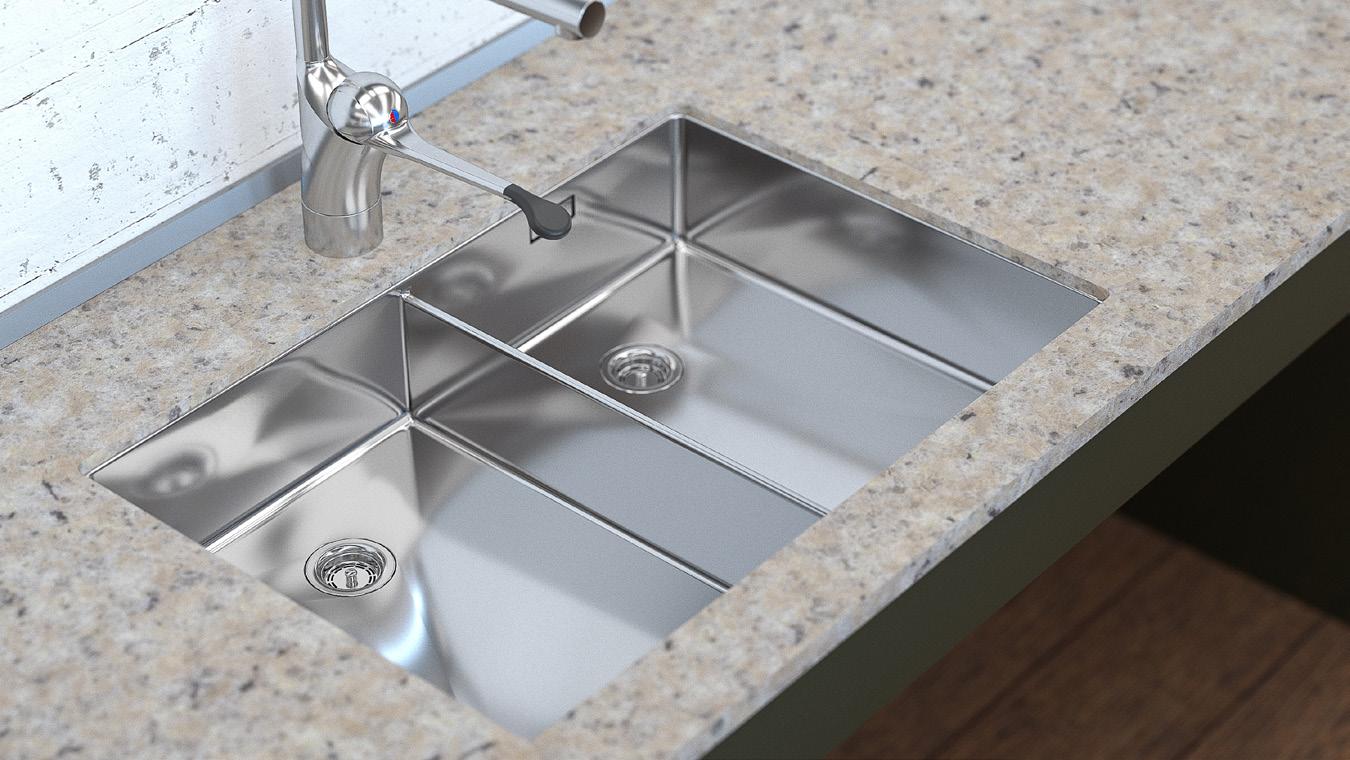

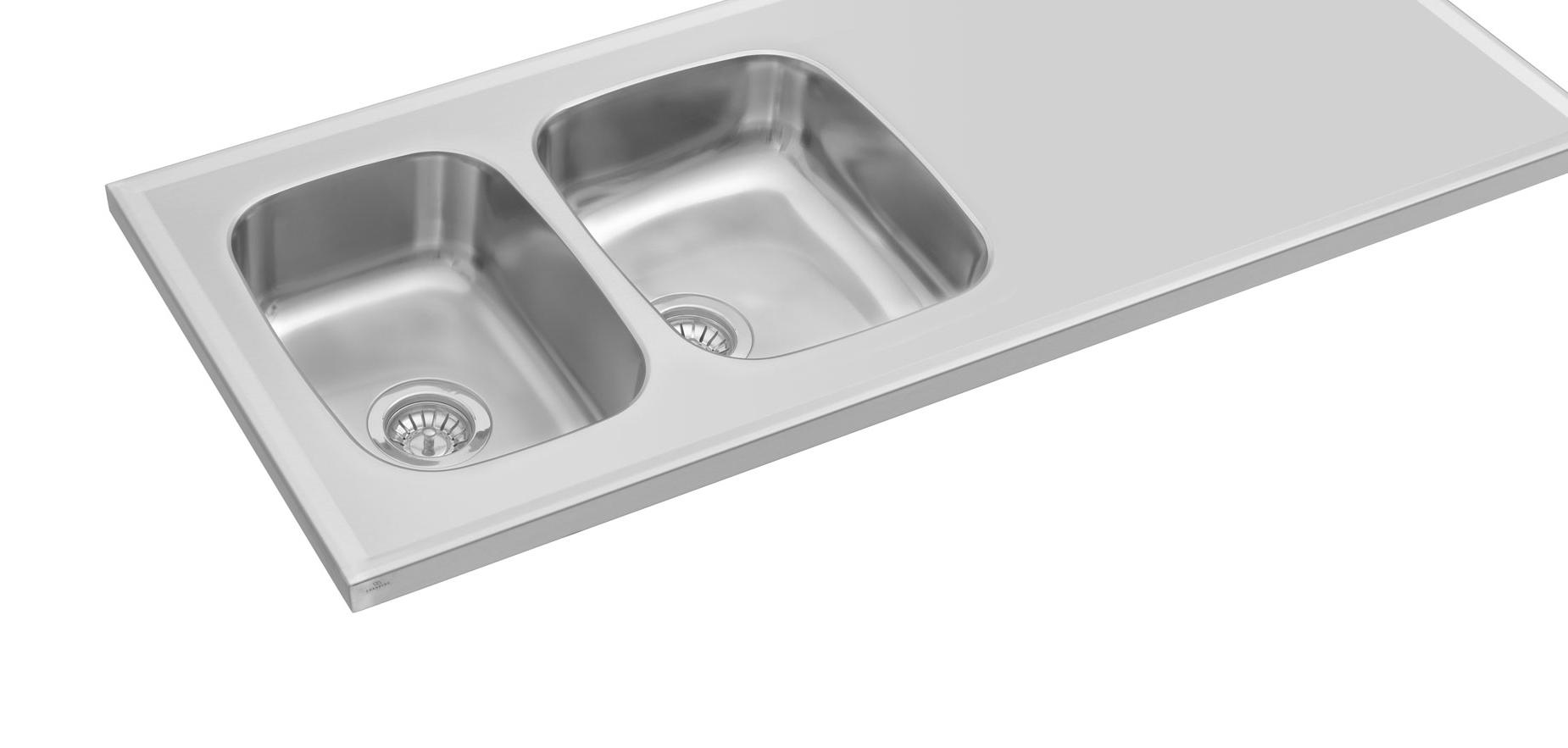

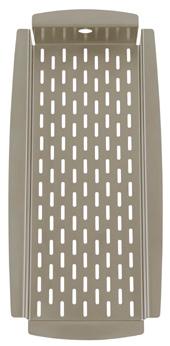

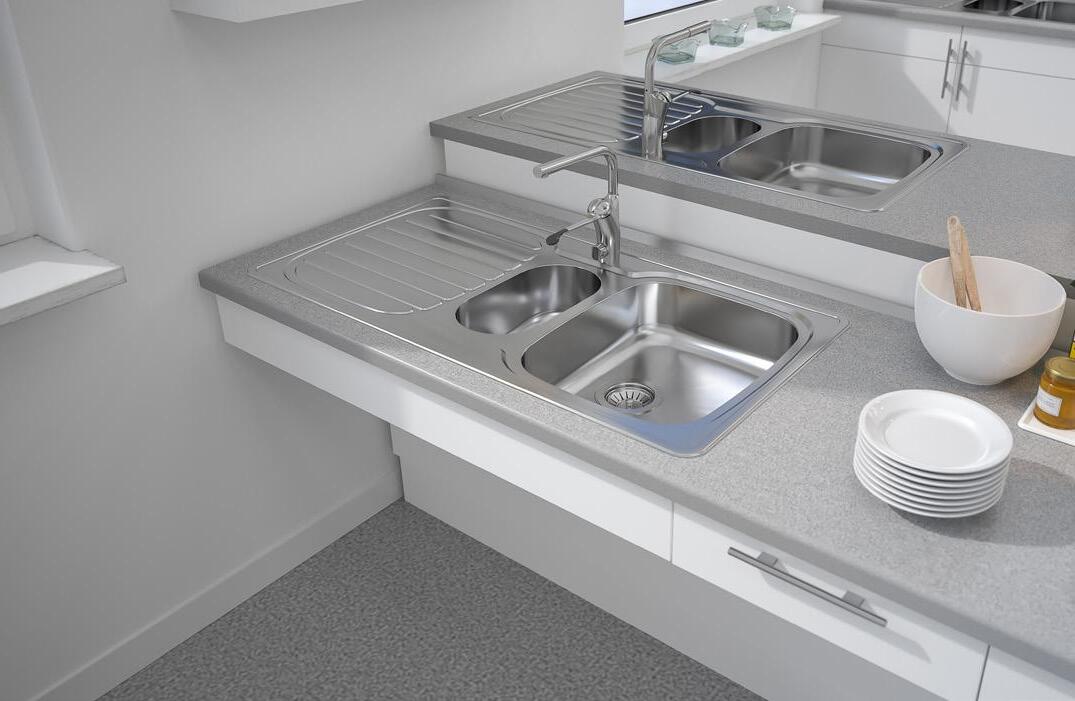

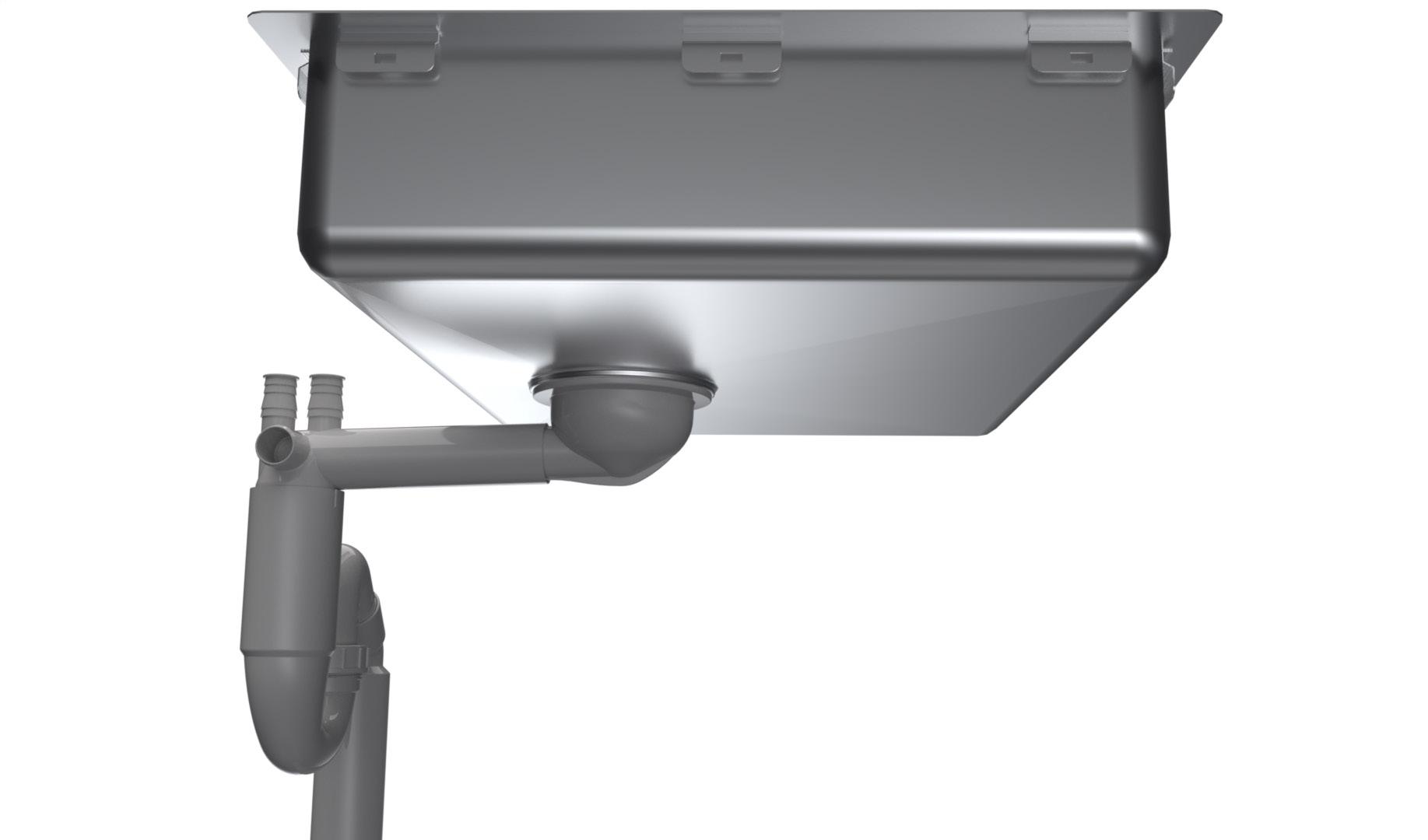

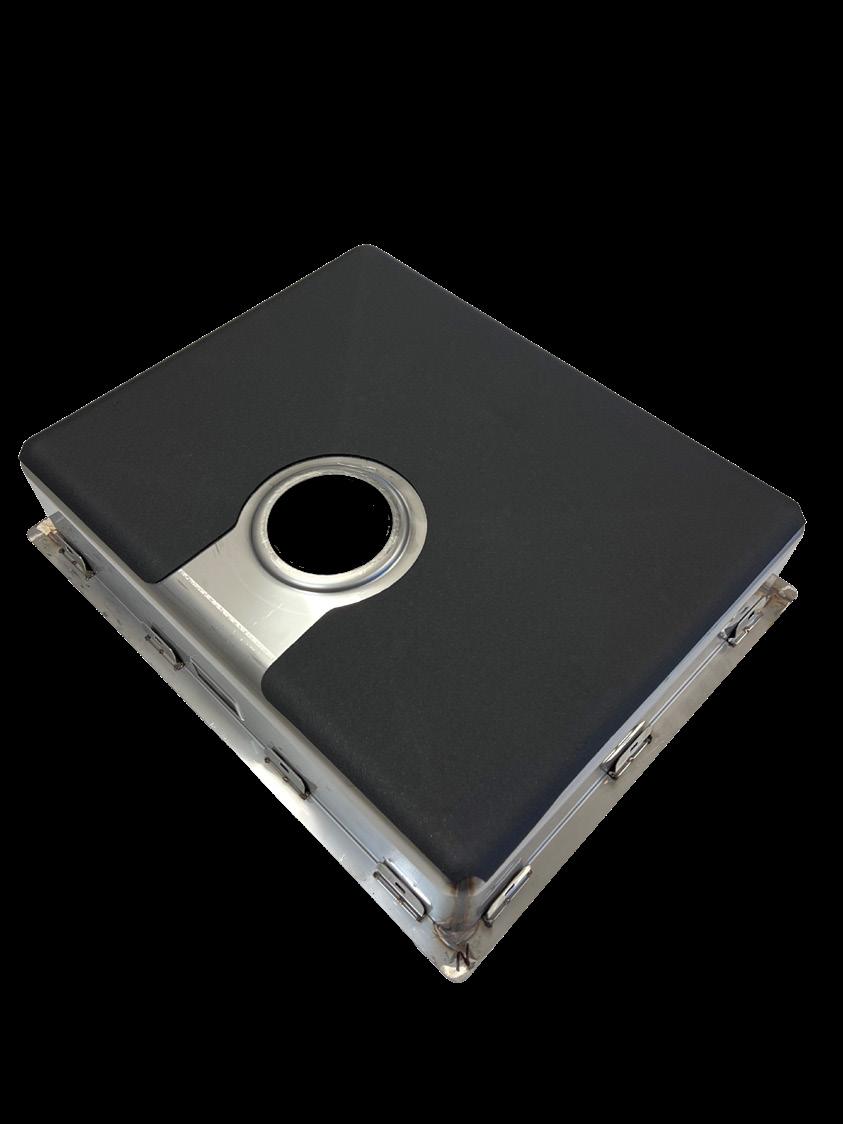

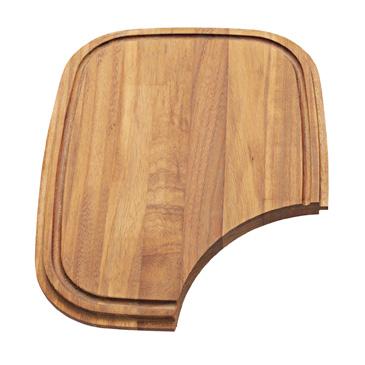

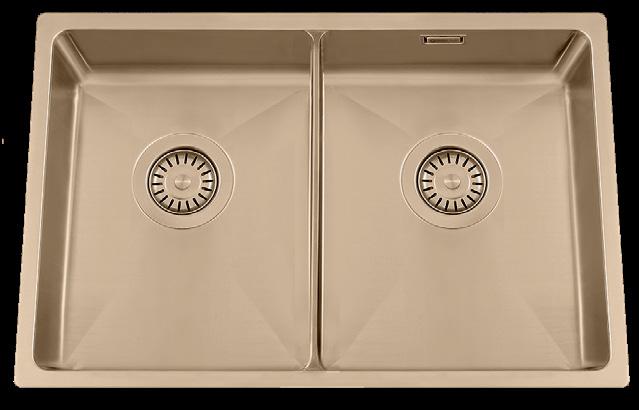

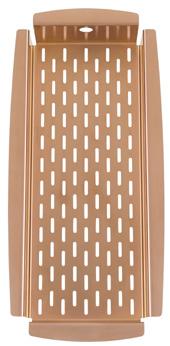

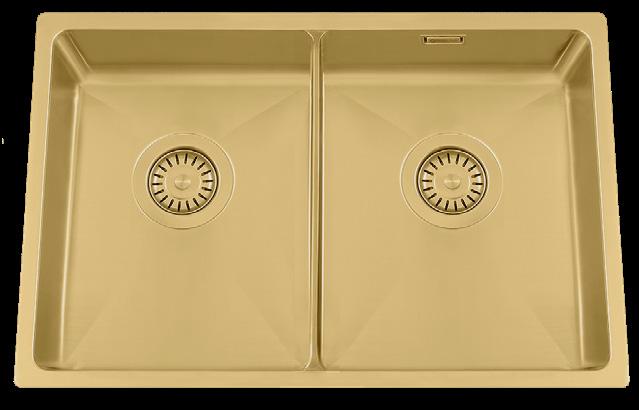

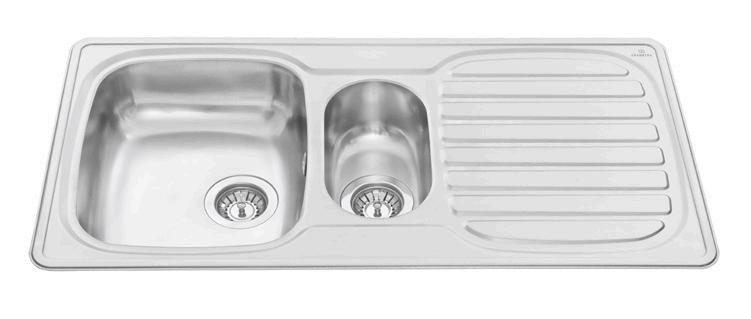

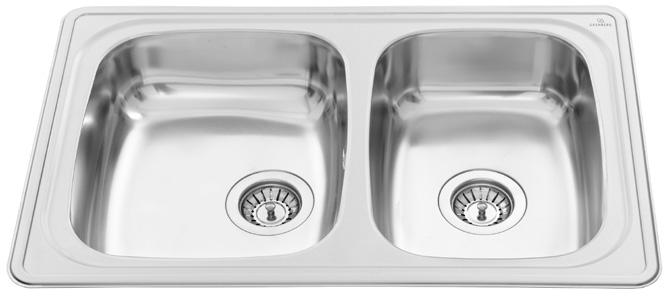

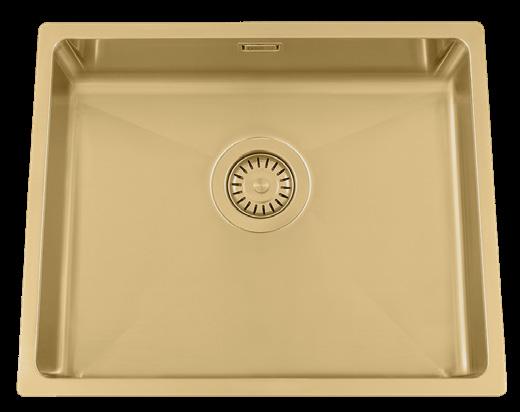

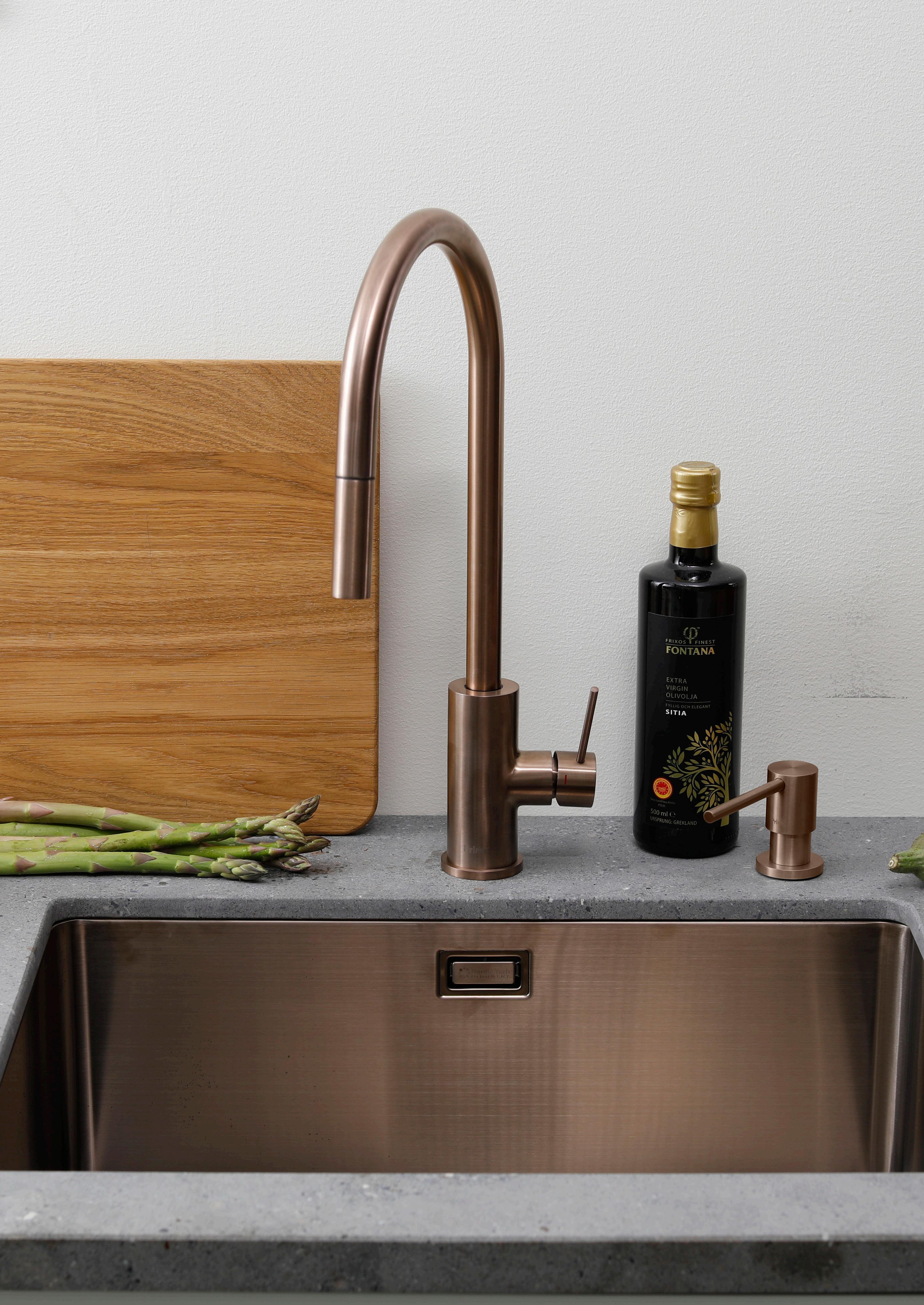

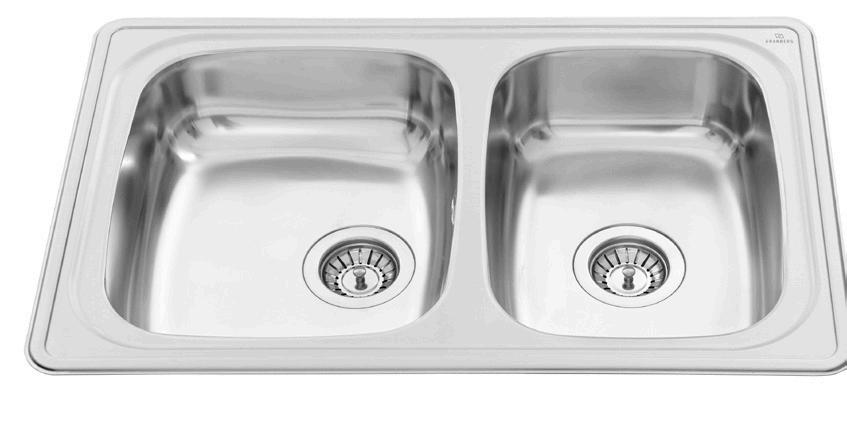

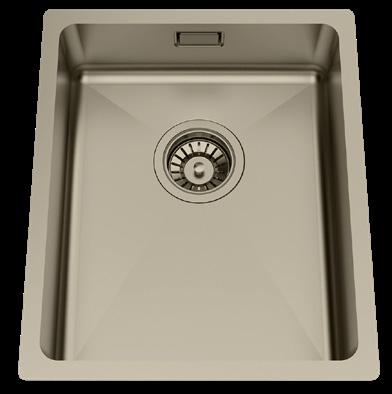

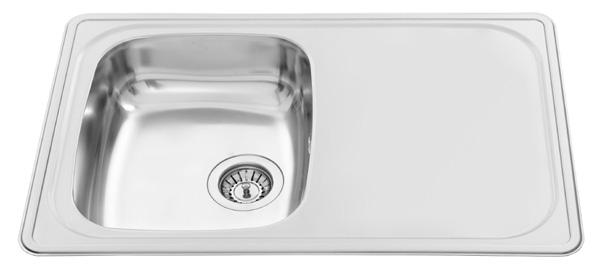

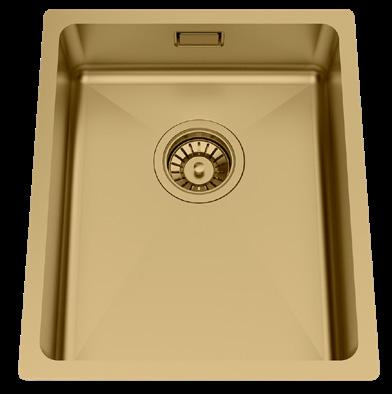

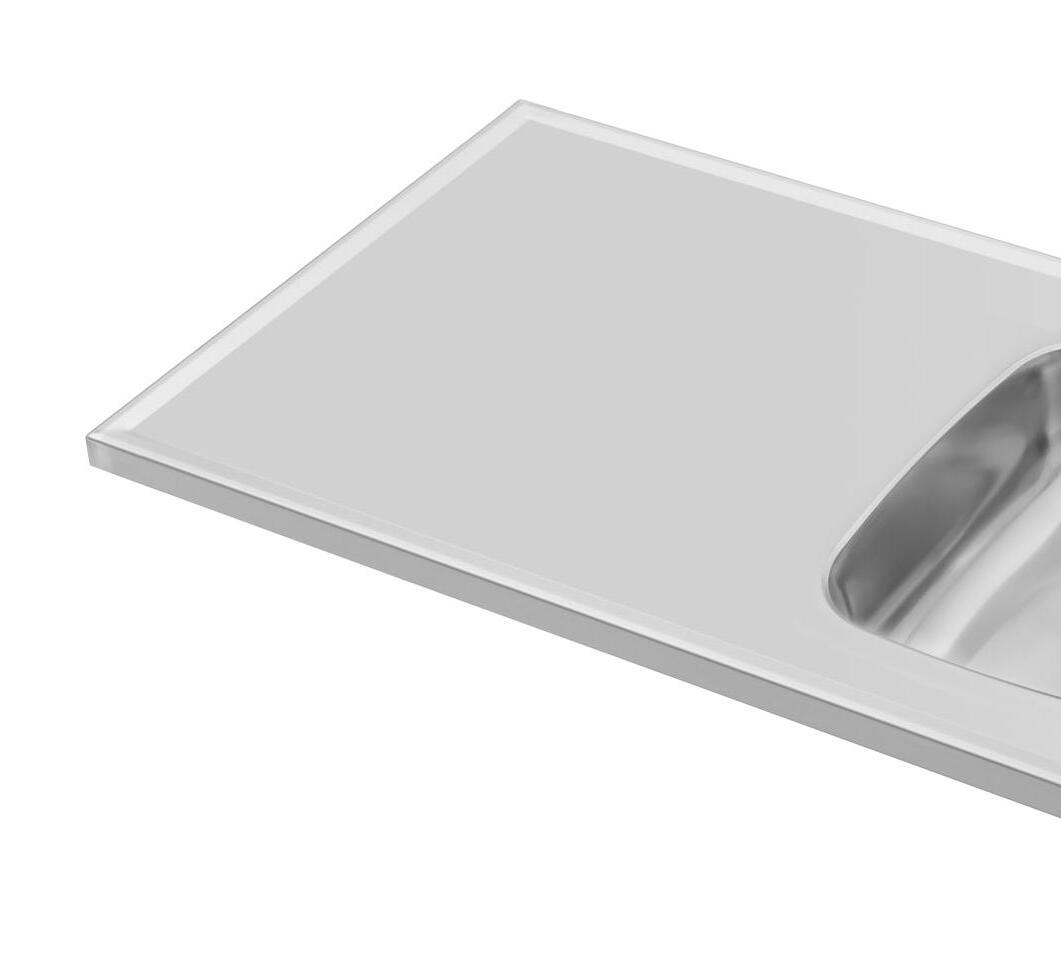

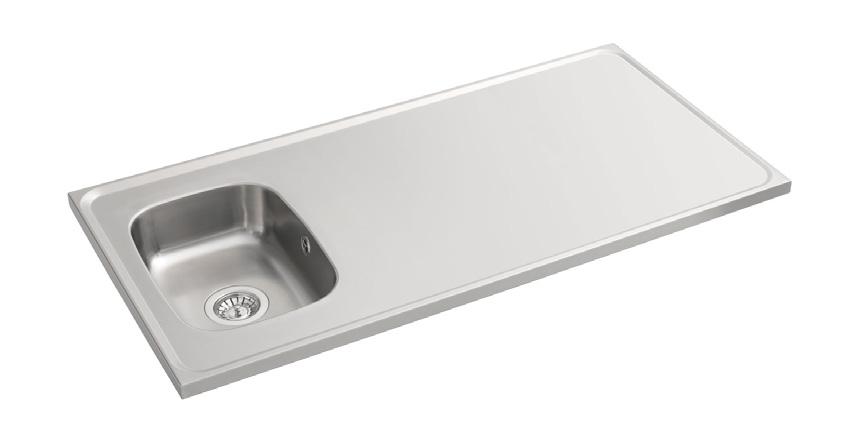

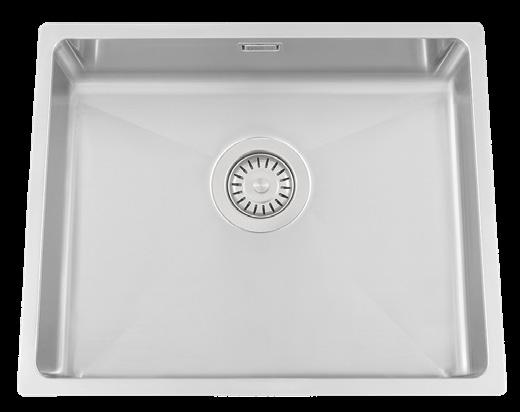

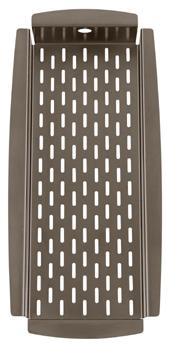

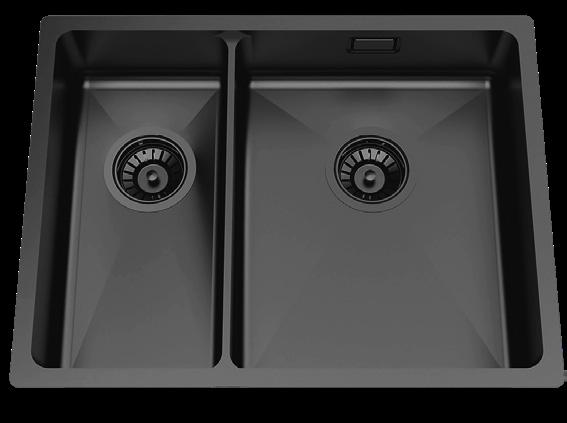

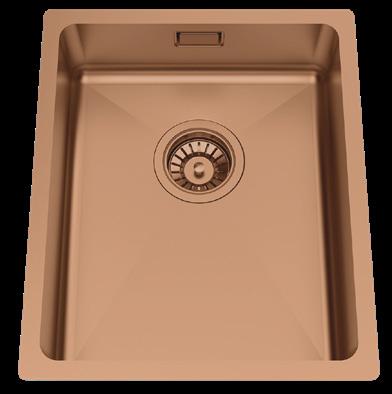

ERGOSTEEL Insatsbänkar Heltäckande diskbänkar Tillbehör till diskbänkar Blandare

90 92 94 96 98

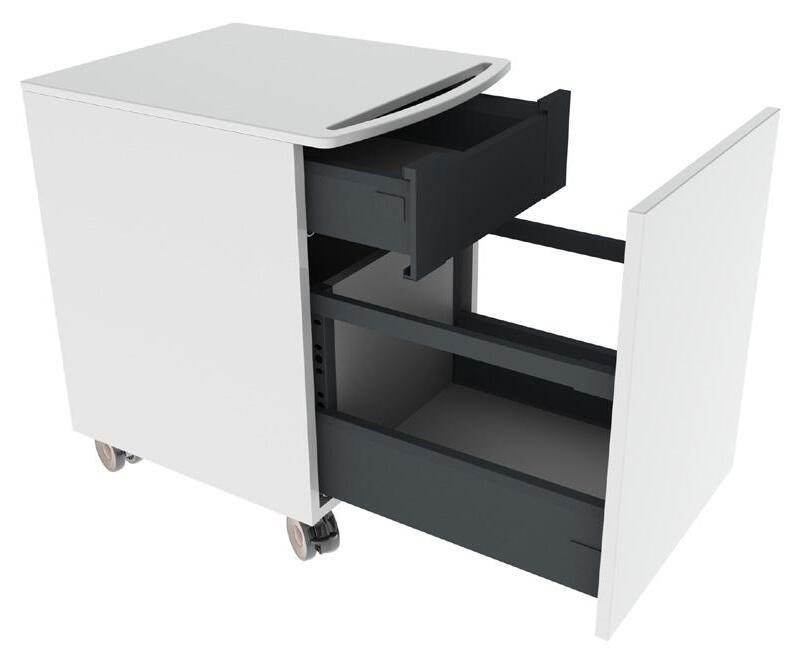

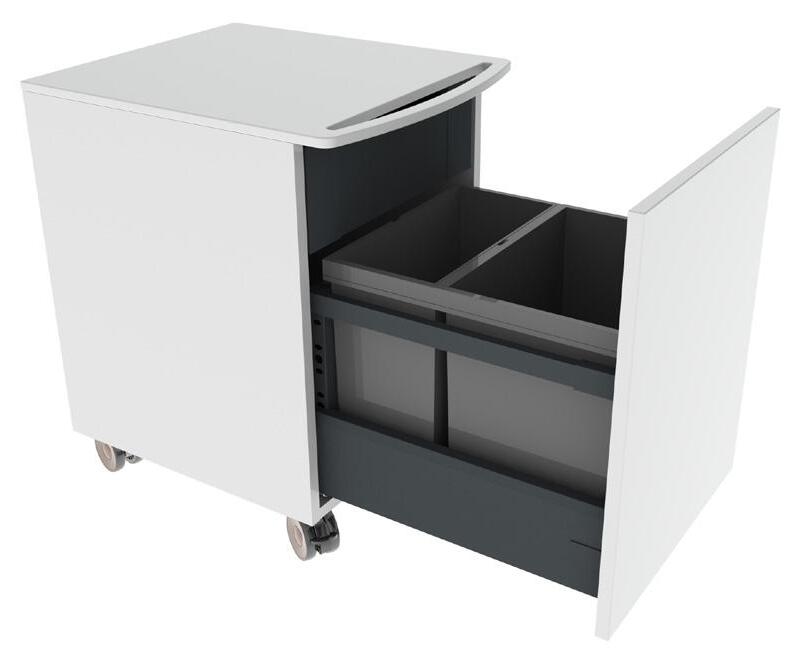

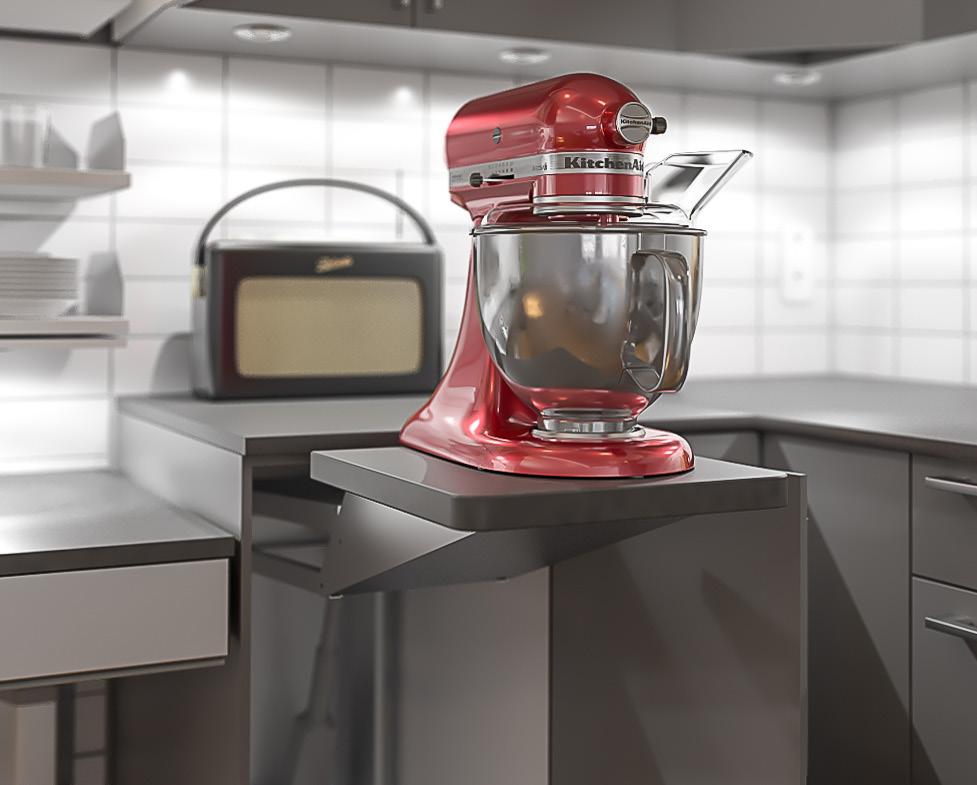

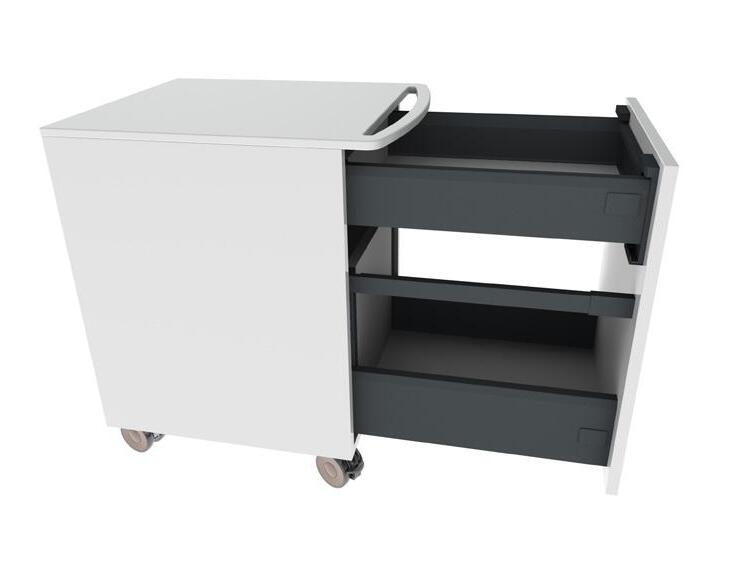

ÖVRIGT Minibänkskåp på hjul UNILIFT 870 - Maskinlyftare BUTLER 720 - Klädstångslyftare BUTLER 722 - Klädstångslyftare

99 100 102 104

3


MADE IN SWEDEN

SINCE 1870

Historien börjar redan 1870 i Ringarum när Otto Granberg snickrade ihop sina första stolar. Stolarna sålde han på marknader i trakten. Affärerna gick bra och Ottos snickeri inledde serietillverkning av möbler. Fabriken flyttade så småningom till Norrköping och utvidgade sortimentet med fönster, dörrar och trappor. Efter nära trettio år tog Ottos son Frans över företaget. Han fortsatte i faderns spår men gjorde också skolmöbler och inredningssnickerier. Drygt trettio år senare lämnade Frans över till sina söner Nils, Bängt, Oscar och Erik. De drev företaget vidare i samma anda som far och farfar. Granbergs blev tidigt kända för att ha livstidsgaranti på sina varor. Kvaliteten var hög och om något ändå gick sönder såg bröderna till att det blev lagat eller utbytt. Så är det än idag. Personlig service och pålitliga produkter. Nittio år efter att Otto började snickra stolar bytte företaget inriktning och Granbergs moderna historia inleddes 1960. Företaget började utveckla produkter för funktionshindrade och är idag ett världsledande företag inom denna sektor.

GARANTI

Ända sedan 1870 , då Otto

För din säkerhet arbetar vi

Granberg startade vårt företag har

bara med CE-märkta lyftsystem

kvalitetstänkandet funnits med som

som genomgått riskanalyser och

en viktig del av vårt varumärke.

tester. Våra lyftsystem bygger på

Som familjeföretag vill vi kunna

väl beprövad teknik och har

känna stolthet över produkterna

inbyggda säkerhetssystem som

vi skapar. Därför levererar vi bara

stoppar de rörliga delarna om något

kvalitetsprodukter som vi kan väl och

kommer i vägen.

har arbetat med under många år. För att våra kunder ska känna sig extra trygga erbjuder vi alltid 2 års garanti på våra produkter. 4

SÄKERHET


SINCE 1870 GRANBERG 5

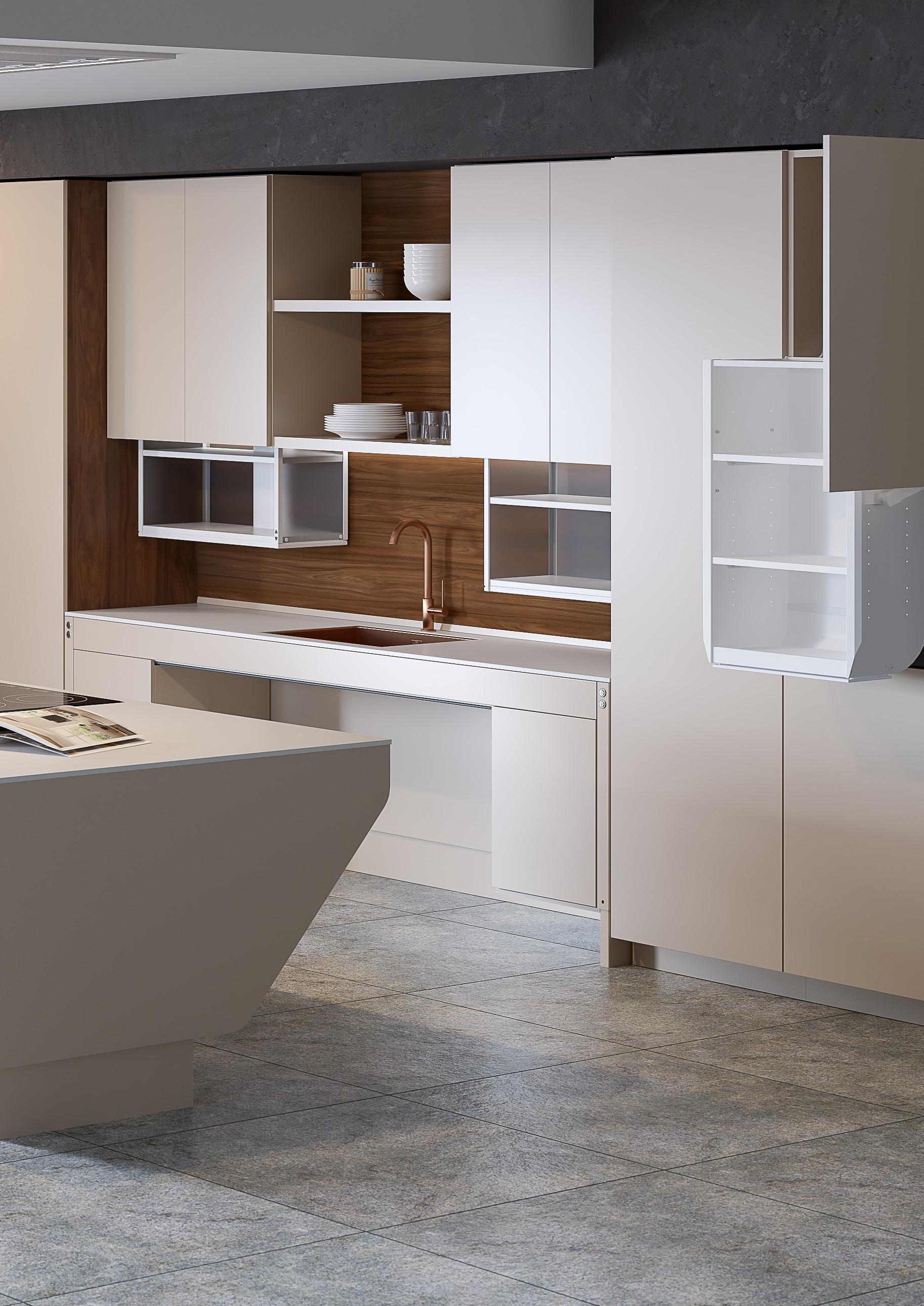

Lyftsystem för väggskåp Produktöversikt

Våra lyftsystem för väggskåp är utformade för att kunna monteras i befintliga kök eller kompletteras med skåp från valfri köksleverantör. Välj mellan vertikal eller diagonal lyftinsats som monteras i skåpet eller diagonallyftare som sänker hela skåpet. Lyftsystemen bygger på väl beprövad teknik och har inbyggda säkerhetssystem som stoppar de rörliga delarna om något kommer i vägen.

6


VERTI 830 / 831

Sid. 8

• Sänker hyllinsatsen vertikalt ner till bänkskivan • Vid sänkning lämnas fri plats på arbetsytan, framför hyllorna • Monteras i nytt eller befintligt skåp där botten tagits bort

InDIAGO 510

Sid. 14

• Sänker skåpinsatsen diagonalt ner och fram till bänkskivans framkant • Enkelt att nå innehållet när insatsen kommer fram vid sänkning • Vid sänkning går skåpinsatsen fritt framför köksblandare • Montering sker enkelt i nya eller befintliga skåp där botten kan vara kvar. Lysrörsarmatur och ljusrampslist påverkas inte

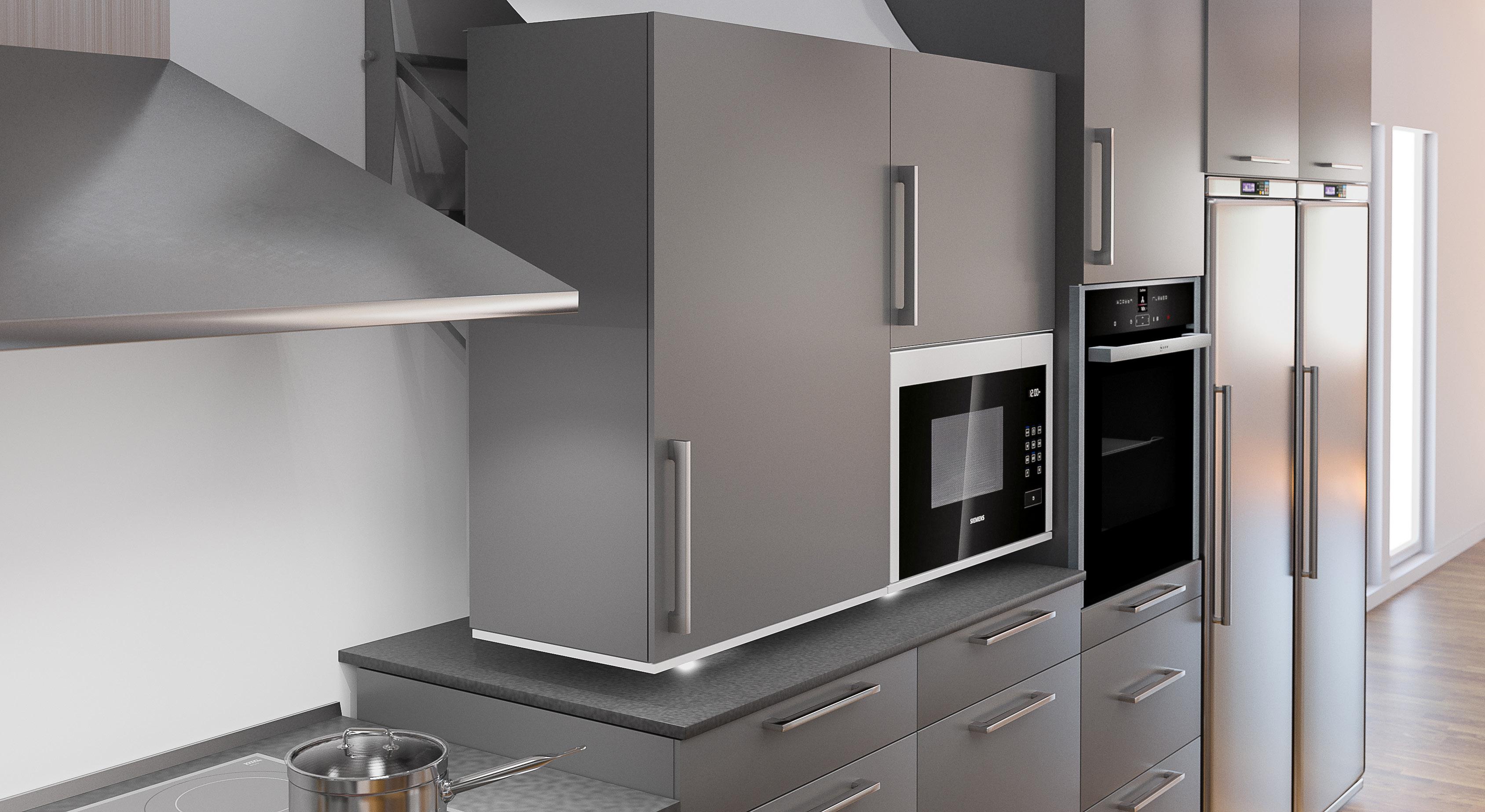

DIAGO 504

Sid. 20

• Sänker ett eller flera skåp diagonalt ner och fram till bänkskivans framkant • Enkelt att nå innehållet när skåpet kommer fram vid sänkning • Tar ingen plats i skåpet, (monteras bakom skåpet)

7

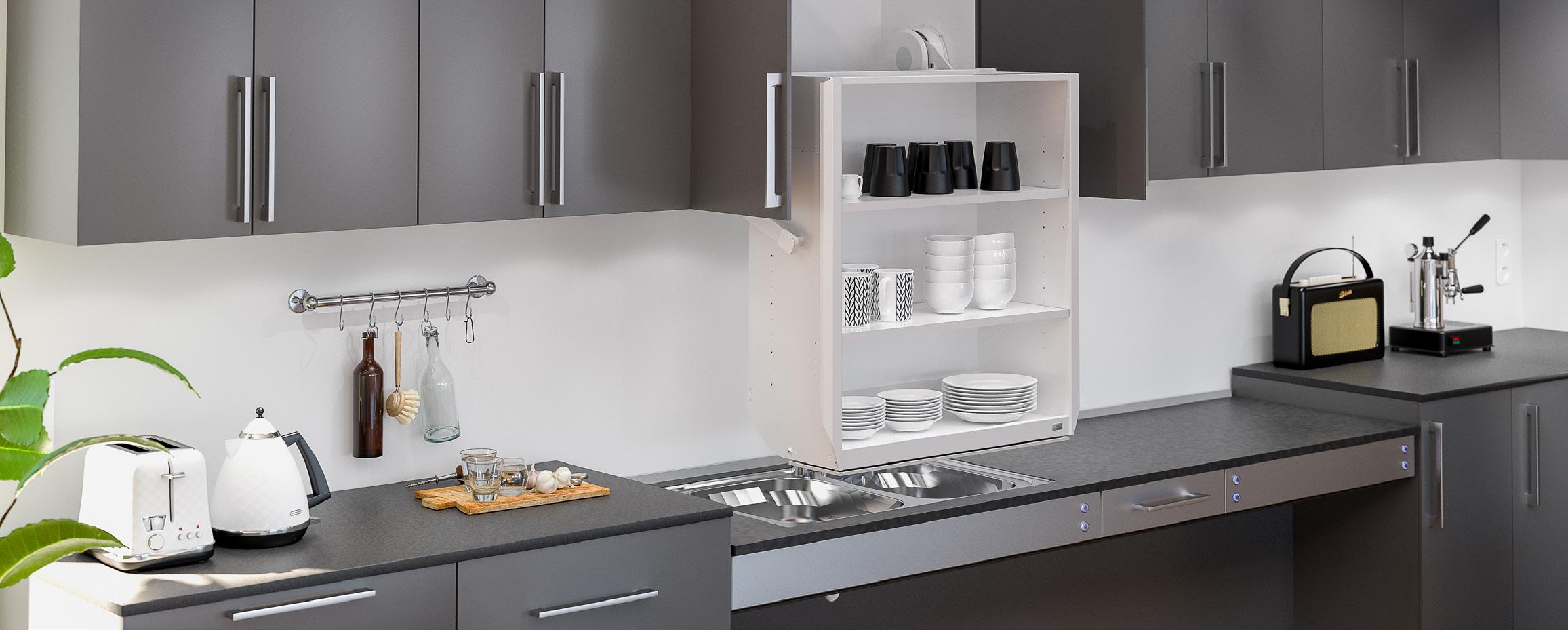

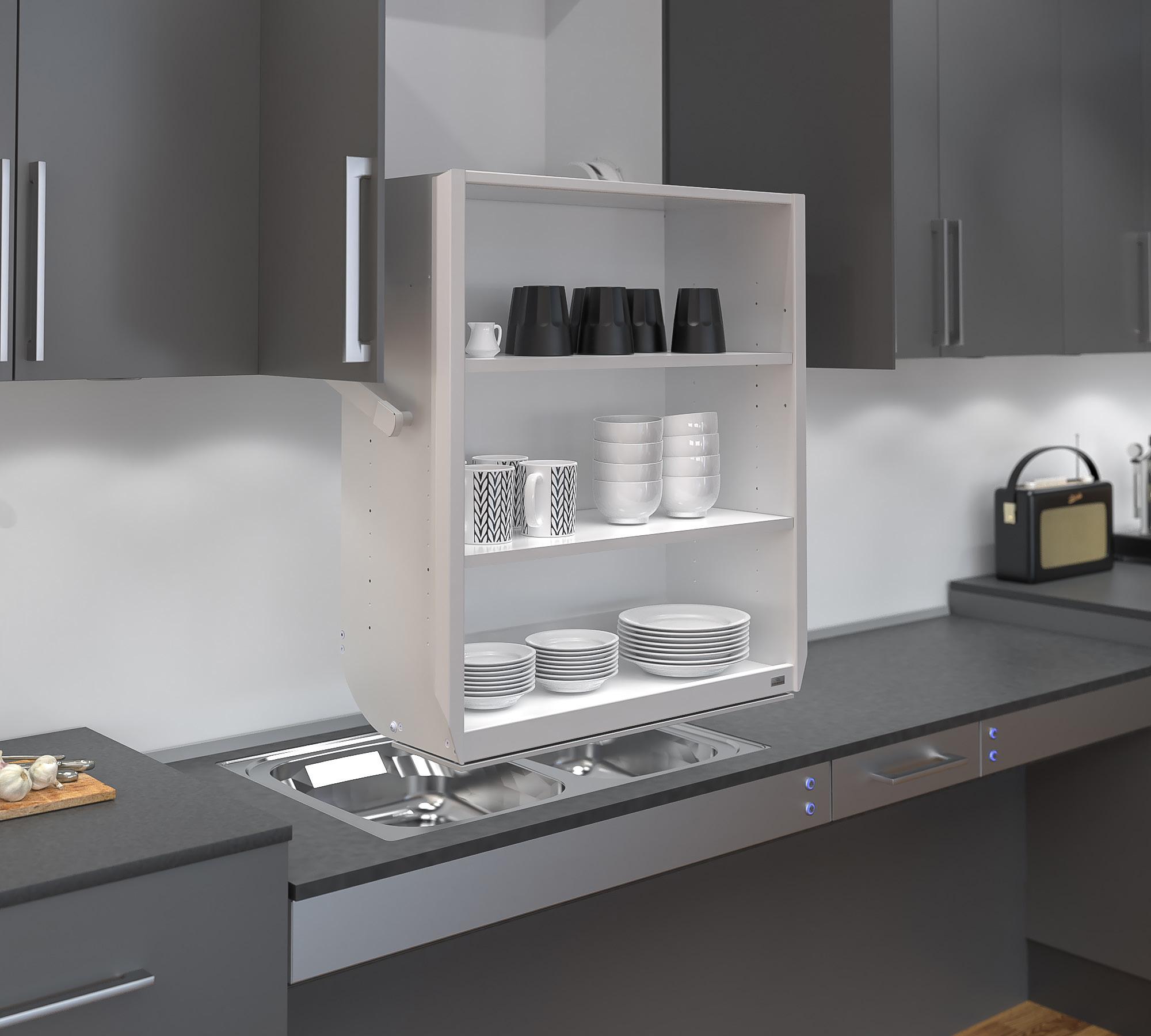

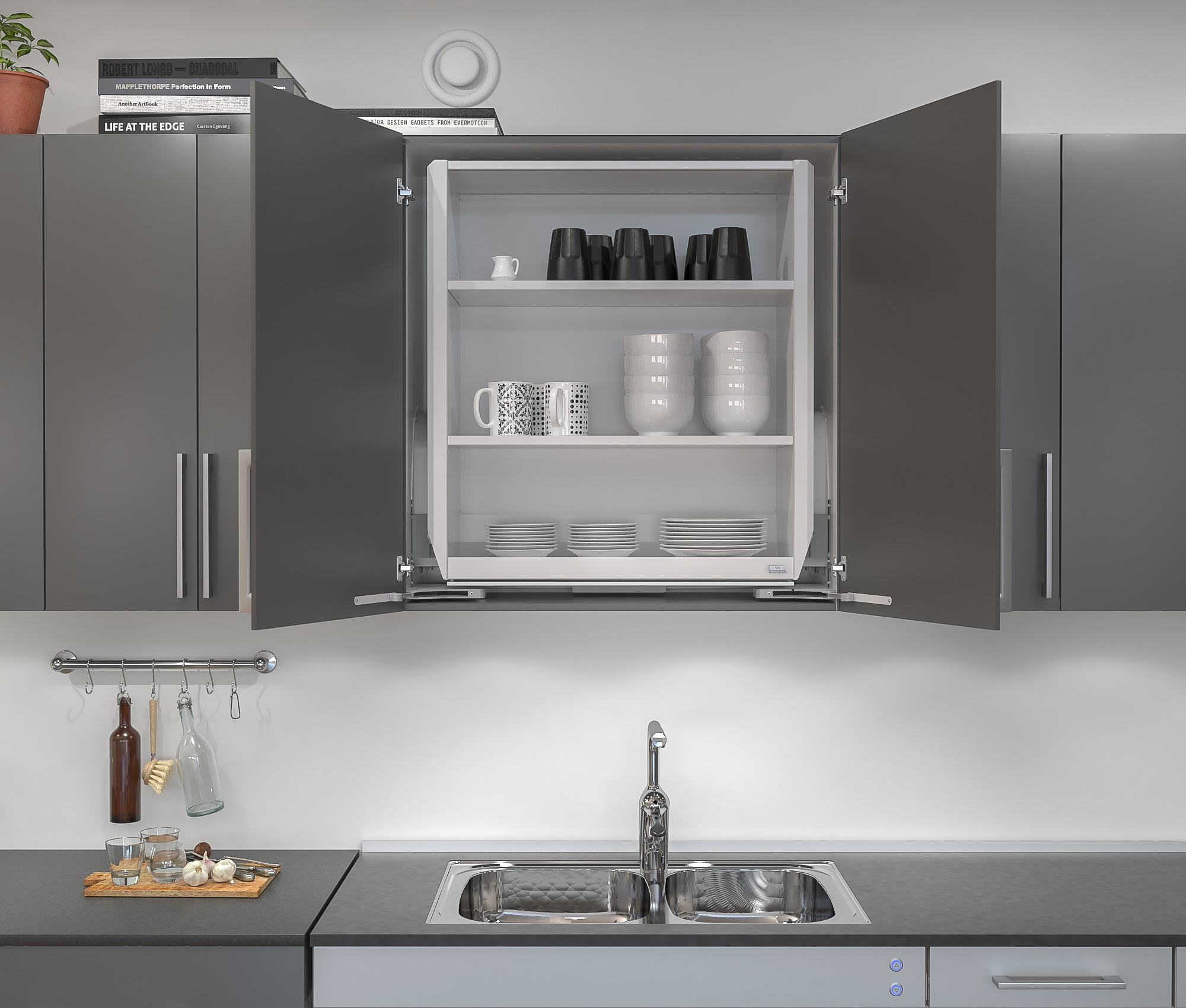

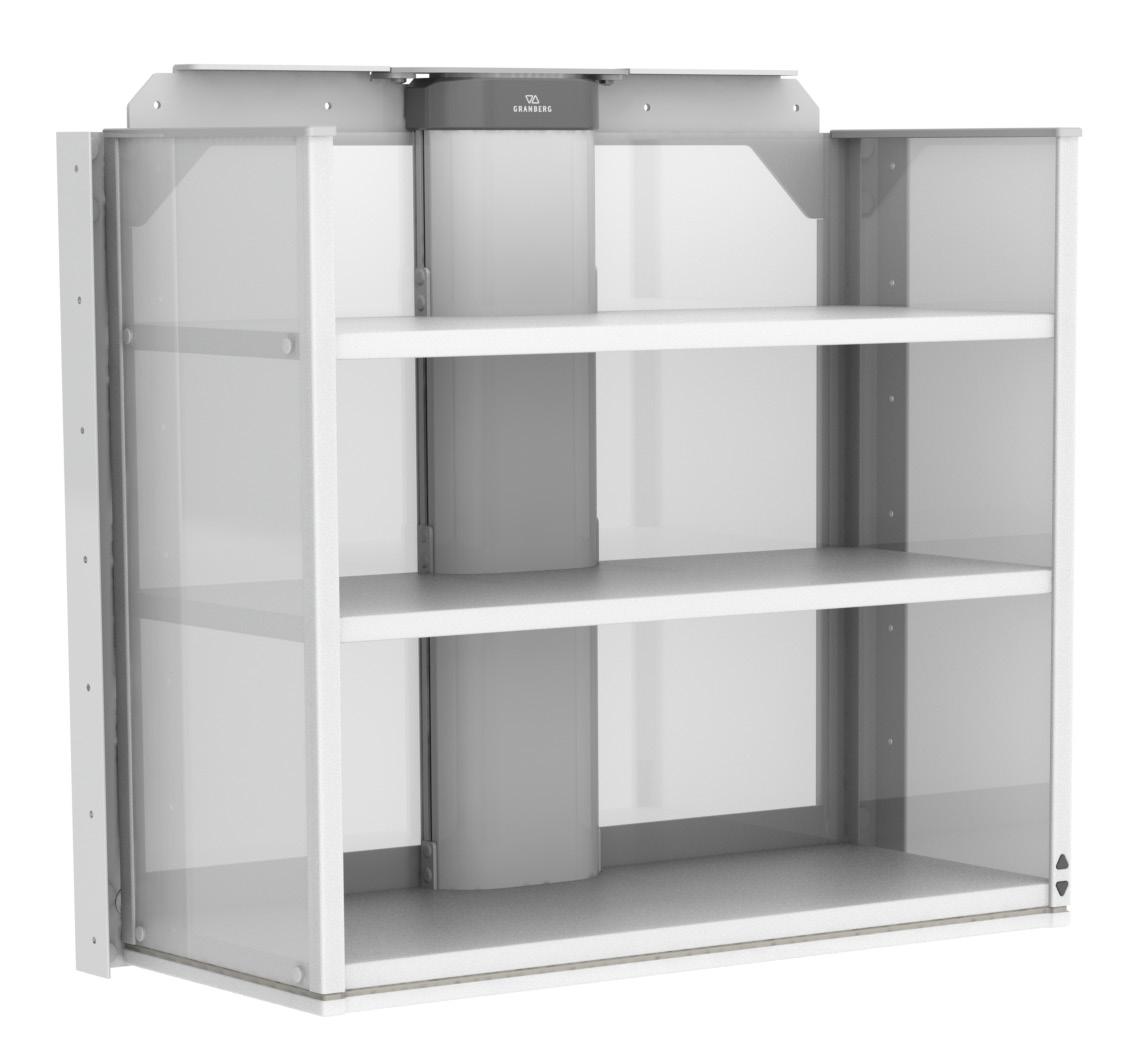

VERTI 830/831

Vertikal lyftinsats för väggskåp

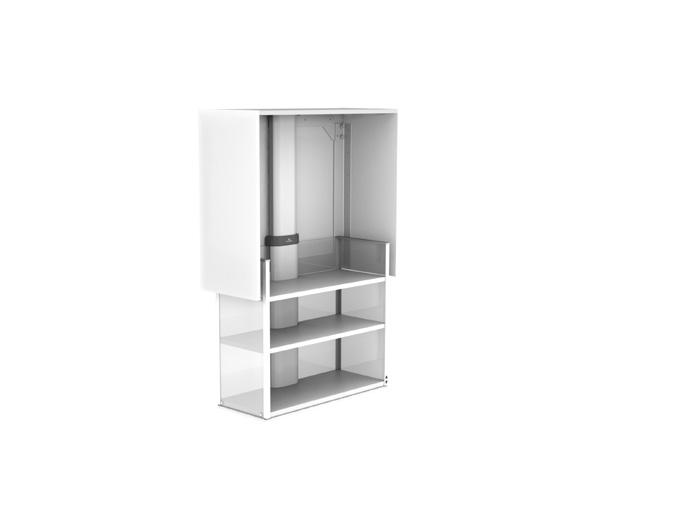

VERTI är en elektriskt höj- och sänkbar lyftinsats som sänker skåphyllorna snabbt och tystgående ner till bänken. Man kommer åt innehållet utan att öppna dörrarna. Vid sänkning lämnas fri plats på arbetsytan framför hyllorna. Rörelsen kan stoppas på valfri höjd. Lyftaren tar liten plats och kan enkelt monteras i befintliga eller nya skåp utan att de bygger ut från väggen. Passar i väggskåp med höjder på 70 cm eller högre. Lyftaren finns i två olika djup och i ett rikligt antal bredder för att passa skåpbredd mellan 40 - 100 cm. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Belysning och ljusramplist kan monteras på undersidan av lyftaren.

8 Innehållet blir enkelt att nå när hyllorna sänks. Kombinera gärna med knäfritt utrymme vid underliggande arbetsyta.


9 Verti lämpar sig bra över arbetsytan, eftersom det finns fritt utrymme i framkant av arbetsbänken vid sänkning.

VERTI monteras i väggskåpet och är helt dolt i uppkört läge.


VERTI 830 / 831

Funktioner och fördelar

Bra att veta

• Sänker hyllinsatsen vertikalt ner till bänkskivan

- Lämnar 22 mm springa mot vägg (plats för kakel)

• Vid sänkning lämnas fri plats på arbetsytan, framför hyllorna

- Modell 830 passar invändigt skåpdjup 265-314 mm Hyllans djup är 242 mm

• Monteras i nytt eller befintligt skåp där botten tagits bort • Brytplatta stoppar sänkningen om den kommer i kontakt med något föremål på underliggande arbetsyta.

- Modell 831 passar invändigt skåpdjup från 315 mm Hyllans djup är 286 mm

• Passar skåpbredd 40 - 100 cm

- Vid skåphöjd över 700 mm placeras fast hylla ovanför lyftaren - Elektronik och motorsystem ”Plug and Play”

Standardutrustning - Manöverknapp - Säkerhetsbrytare under nedersta hyllan - Motorkåpa med inbyggd säkerhetsbrytare

Rekommenderade tillval - Belysning

10


VERTI 830 / 831 Specifikationer Lyftmodell Höjdinställning Hastighet Manövrering Säkerhet

Vertikal lyftinsats för väggskåp Motordriven, steglöst ställbar 470 mm nedåt 47 mm / sek. Sladdansluten knapp eller radiostyrning Brytplatta under nedersta hyllan. När plattan berörs stannar lyftaren. Plastkåpa i övre delen av skåpet fungerar som ett brytskydd uppåt. När plastkåpan berörs stannar lyftaren. Elanslutning Stickpropp till 230 V, max 0,5A Lyftkraft 40 kg Kapslingsklass IP30 Höjd 680 mm Passar skåpbredd 400 - 1000 mm Passar skåphöjd 700 mm eller högre, (vid högre än 700 mm placeras fast hylla över lyftaren) Passar invändigt VERTI 830: 265 - 314 mm skåpdjup VERTI 831: Från 315 mm Passar skåp16 - 20 mm sidtjocklek stommar MaterialRyggskiva (tjocklek 16 mm) och hyllor (tjocklek 19 mm) i vit specifikation direktlaminat. Brytplatta i vitmålad MDF. Pulverlackerade plåtdetaljer (Alu-grå RAL 9006), Motorskydd i Alu-grå plast. Glidskena i Aluminium.

Måttuppgifter (mm)

VERTI

320

400 = 306 mm 500 = 406 mm 600 = 506 mm 700 = 606 mm 800 = 706 mm 900 = 806 mm 1000 = 906 mm

400 = 306 mm 500 = 406 mm 600 = 506 mm 700 = 606 mm 800 = 706 mm 900 = 806 mm 1000 = 906 mm

680 22

161

470

470

4522

min 260 / 310

211

45

211

16 - 20

min 260 / 310

161

16 - 20

min 700

320

210 110

210

110

16 - 20

400 / 500 / 600 / 700 400 / 800 / 500 / 900 / 600 / 1000 / 700 / 800 / 900 / 1000

16 - 20

Scale 1:10 Paper size A3

680

Scale 1:10 Paper size A3

min 700

VERTI

242 / 286

242 / 286

Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

11


BESTÄLLNINGSINFORMATION

VERTI 830/831

VERTI 830 / 831, höjd 70,0 cm - Fast knapp

VERTI 830 / 831, höjd 70,0 cm - Radiostyrning, handkontroll

Levereras inkl: Lyftenhet Transformator Manöverknapp i Alu-design

Levereras inkl: Lyftenhet Transformator Radiostyrning, handkontroll

Måttuppgifter: Skåpbredd: 40,0 - 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6 - 2,0 cm

Måttuppgifter: Skåpbredd: 40,0 - 100,0 cm Skåphöjd: 70,0 cm eller högre* Skåpstomme: 1,6 - 2,0 cm

VERTI 830: 26,5 cm djup: Passar invändigt skåpdjup: 26,5 - 31,4 cm

VERTI 830: 26,5 cm djup: Passar invändigt skåpdjup: 26,5 - 31,4 cm

VERTI 831: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,5 cm

VERTI 831: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,5 cm

Lyftarens bredd 36,0 cm

Skåpbredd (cm) 40,0

Hyllbredd (cm) 31,5

Djup (cm) 26,5

Art.nr.

Skåpbredd (cm) 40,0

Hyllbredd (cm) 31,5

Djup (cm) 26,5

Art.nr.

830-040-01

Lyftarens bredd 36,0 cm

Lyftarens bredd 46,0 cm

50,0

41,5

26,5

830-050-01

Lyftarens bredd 46,0 cm

50,0

41,5

26,5

830-060-06

Lyftarens bredd 56,0 cm

60,0

51,5

26,5

830-060-01

Lyftarens bredd 56,0 cm

60,0

51,5

26,5

830-060-06

Lyftarens bredd 66,0 cm

70,0

61,5

26,5

830-070-01

Lyftarens bredd 66,0 cm

70,0

61,5

26,5

830-070-06

Lyftarens bredd 76,0 cm

80,0

71,5

26,5

830-080-01

Lyftarens bredd 76,0 cm

80,0

71,5

26,5

830-080-06

Lyftarens bredd 86,0 cm

90,0

81,5

26,5

830-090-01

Lyftarens bredd 86,0 cm

90,0

81,5

26,5

830-090-06

Lyftarens bredd 96,0 cm

100,0

91,5

26,5

830-100-01

Lyftarens bredd 96,0 cm

100,0

91,5

26,5

830-100-06

Lyftarens bredd 36,0 cm

40,0

31,5

31,0

831-040-01

Lyftarens bredd 36,0 cm

40,0

31,5

31,0

831-040-06

Lyftarens bredd 46,0 cm

50,0

41,5

31,0

831-050-01

Lyftarens bredd 46,0 cm

50,0

41,5

31,0

831-060-06

Lyftarens bredd 56,0 cm

60,0

51,5

31,0

831-060-01

Lyftarens bredd 56,0 cm

60,0

51,5

31,0

831-060-06

Lyftarens bredd 66,0 cm

70,0

61,5

31,0

831-070-01

Lyftarens bredd 66,0 cm

70,0

61,5

31,0

831-070-06

Lyftarens bredd 76,0 cm

80,0

71,5

31,0

831-080-01

Lyftarens bredd 76,0 cm

80,0

71,5

31,0

831-080-06

Lyftarens bredd 86,0 cm

90,0

81,5

31,0

831-090-01

Lyftarens bredd 86,0 cm

90,0

81,5

31,0

831-090-06

Lyftarens bredd 96,0 cm

100,0

91,5

31,0

831-100-01

Lyftarens bredd 96,0 cm

100,0

91,5

31,0

831-100-06

12

* Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet.

830-040-06


BESTÄLLNINGSINFORMATION

VERTI 830/831

VERTI 830 - 26,5 cm djup Passar skåpdjup: 26,5 - 31,4 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 36,0 cm

830-040

Lyftarens bredd 46,0 cm

830-050

Lyftarens bredd 56,0 cm

830-060

Lyftarens bredd 66,0 cm

830-070

Lyftarens bredd 76,0 cm

830-080

Lyftarens bredd 86,0 cm

830-090

Lyftarens bredd 96,0 cm

830-100

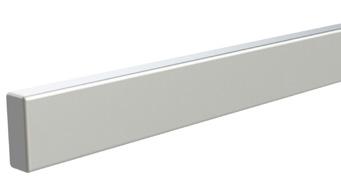

LED Belysningsramp Monteras under brytplattan. Lampan är energisnål och blir ej varm. Av- / på-knapp sitter på lampan. Ansluts till eluttag 230 V via medföljande transformator. Färgtemperatur: Normalvit 4000K 6,0 W Mått: 340 x 13 x 40 mm OBS! Passar ej VERTI 40,0 cm Till fasta skåp

61931

Till rörliga skåp (med spiralkabel)

61932

61941 61938

VERTI 831 - 31,0 cm djup Passar skåpdjup: Från 31,5 cm Passar skåphöjd: 70,0 cm eller högre* Lyftarens bredd 36,0 cm

831-040

Lyftarens bredd 46,0 cm

831-050

Lyftarens bredd 56,0 cm

831-060

LED Spotlights Monteras under brytplattan. Lamporna är energisnåla och blir ej varma. Ansluts till eluttag 230 V via medföljande transformator. 3,0 W Ø 70 mm, H=11 mm Till fasta skåp

Lyftarens bredd 66,0 cm

831-070

Till rörliga skåp (med spiralkabel)

Lyftarens bredd 76,0 cm

831-080

Lyftarens bredd 86,0 cm

831-090

Lyftarens bredd 96,0 cm

831-100

Anslutningspaket Belysning Set med spiralkabel och dragavlastare för anslutning av egen belysning på rörligt skåp. 61930

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61315

Manöverknapp i Alu-design Sladdansluten för infällnad Mått: 82 x 82 x 17 mm 61310

Radiostyrning - Fast montage Manöverknapp med inbyggd radiostyrning av en lyftare. Knappen monteras infälld i front på bänklyftare. (Kräver ingen kabeldragning). I leveransen ingår mottagare, batteri och manöverknapp. Mått: 82 x 82 x 17 mm (52 mm totaldjup) 61371

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Radiostyrning för 2-5 lyftare

Utbyggnadsram till ALU-knapp Möjliggör utanpåliggande montage av ALU-knappar. Färg: Vit Mått: 82 x 82 x 52 mm 61355

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

* Vid skåphöjd över 70,0 cm placeras fast hylla i övre delen av skåpet.

13

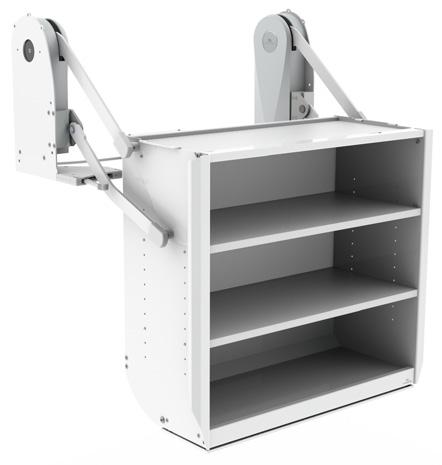

InDIAGO 510

Diagonal lyftinsats för väggskåp

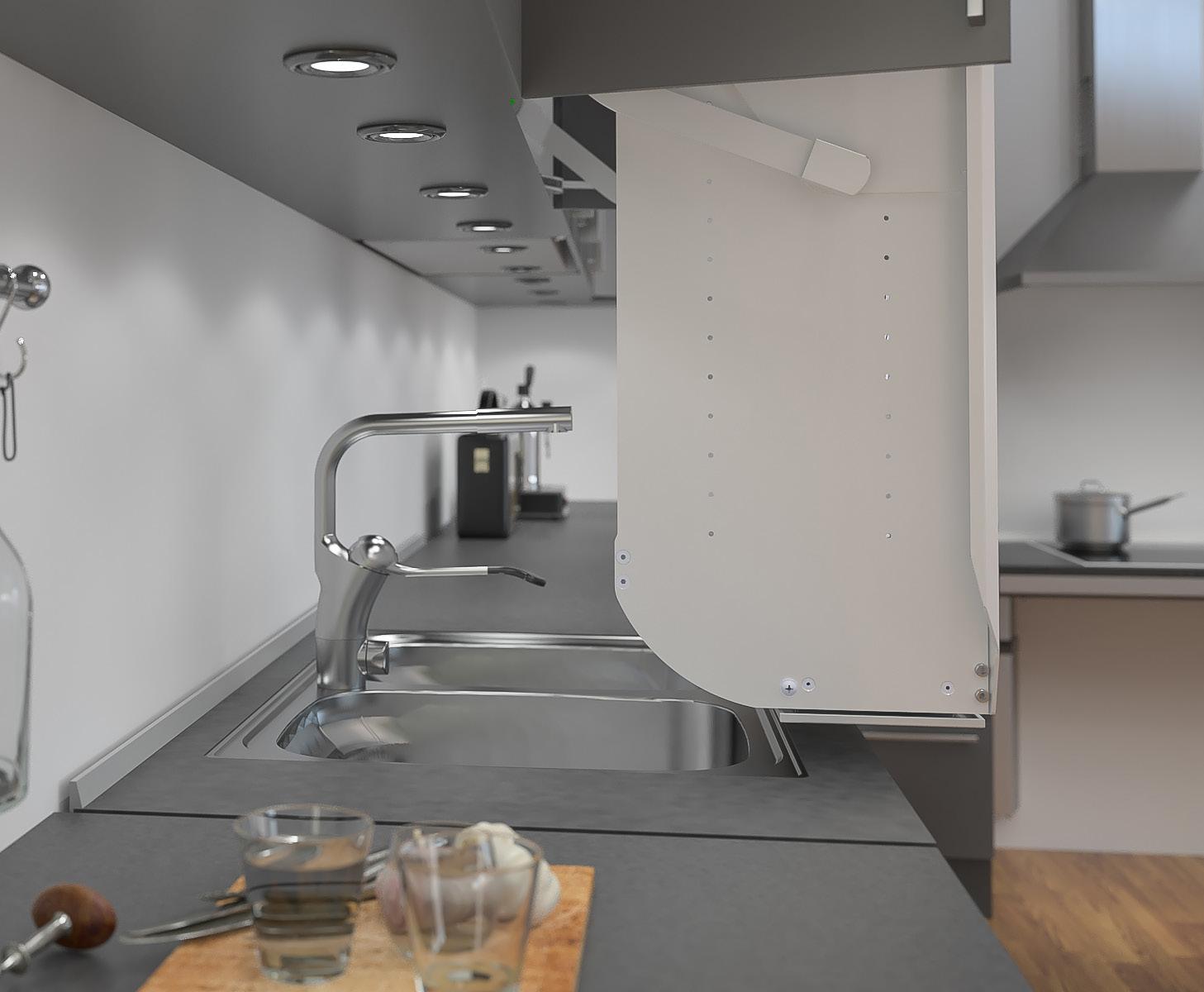

InDIAGO är en motordriven lyftinsats som sänks i en bågformad rörelse fram till arbetsytans framkant. Rörelsen kan stoppas på valfri höjd. Lyftaren bygger inte ut skåpet från väggen och den tar liten plats i skåpet. Montering sker enkelt i befintliga eller nya skåp utan att botten i skåpet behöver tas bort. Lysrörsarmatur och ljusramplist påverkas inte av lyftaren eftersom botten i skåpet kan vara kvar. I systemet ingår även luckautomatik som automatiskt öppnar luckorna när insatsen sänks. När insatsen körs tillbaka in i skåpet bromsar den in sista biten för att lugnt och försiktigt stänga dem. Den sinnrika konstruktionen gör det även möjligt att öppna luckorna som vanligt då insatsen är i inkört läge. Skåpinsatsen finns i två höjder som passar 70 cm eller 85 cm höjd. Lyftaren finns i två olika djup och i ett rikligt antal bredder för att passa skåpbredd mellan 50 - 100 cm. Lyftaren kan integreras i kök från valfri kökstillverkare.

14 Det är enkelt att nå innehållet när insatsen kommer fram vid sänkning. Mekanik och motorer är knappt synliga vid sänkning.


15 Det finns gott om plats för blandare och andra föremål på bänken när insatsen är i sitt nedre läge.

Mekanik och motorer är optimalt placerade för att ta så lite plats som möjligt inne i skåpet.


InDIAGO 510

Funktioner och fördelar

Bra att veta

• Sänker skåpinsatsen diagonalt ner och fram till bänkskivans framkant

- Steglöst ställbar 540 mm nedåt, 373 mm utåt

• Enkelt att nå innehållet när insatsen kommer fram vid sänkning • Vid sänkning går skåpinsatsen fritt framför blandare • Montering sker enkelt i nya eller befintliga skåp där botten kan vara kvar. Lysrörsarmatur och ljusrampslist påverkas inte • Motordriven automatik som öppnar och stänger luckorna • Lyftenheterna monteras enkelt i skåpet. Förskruvning sker i skåpsidan • Skåpinsatsen levereras färdigmonterad. Finns i bredd 50 - 100 cm • Mekaniken tar minimalt med utrymme i skåpet. Tallrikar med diameter upp till 29 cm får plats i insatsen

Standardutrustning - Manöverknapp - Säkerhetsbrytare under skåpinsatsen - Motordriven automatik som öppnar och stänger luckorna

Rekommenderade tillval - Belysning (monteras under skåpet)

16

- Modell 510A passar invändigt skåpdjup 260-309 mm Hyllans djup är 230 mm - Modell 510B passar invändigt skåpdjup från 310 mm Hyllans djup är 280 mm - Finns i två höjder som passar 700 mm eller 850 mm skåphöjd (eller högre) - Elektronik och motorsystem ”Plug and Play”


InDIAGO 510 Specifikationer Lyftmodell Höjdinställning Hastighet Manövrering Luckautomatik Säkerhet Elanslutning Lyftkraft Kapslingsklass Höjd Passar skåpbredd Passar skåphöjd Passar invändigt skåpdjup Passar skåpstommar Materialspecifikation

Diagonal lyftinsats för väggskåp Motordriven, steglöst ställbar 540 mm nedåt, 373 mm utåt 23 mm / Sek. Sladdansluten knapp eller radiostyrning Motordriven automatik som öppnar och stänger luckorna Brytplatta under insatsen. När plattan berörs stannar lyftaren. Stickpropp till 230 V, max 2,0A 40 kg IP30 660 / 810 mm 500 - 1000 mm 700 mm eller högre InDIAGO 510KA / 510SA: 260 - 309 mm, InDIAGO 510KB / 510SB: Från 310 mm 16 - 20 mm sidtjocklek Skåpinsats i pulverlackerad aluminium (vit). Rygg och tak i HDF. Hyllor i vit direktlaminat, (16 mm). Pulverlackerade plåtdetaljer (vit)

Måttuppgifter (mm)

InDIAGO Scale 1:10 Paper size A3

16 - 20

500 / 600 / 700 / 800 / 900 / 1000

min 660 / 810

min 260 / 310 364 247,5 / 297,5

500 = 317 mm 600 = 417 mm 700 = 517 mm 800 = 617 mm 900 = 717 mm 1000 = 817 mm

260 493

91

619 / 769

358

16 - 20

Hyllans djup: Modell 510B = 230 mm Modell 510B = 280 mm

Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se

17


BESTÄLLNINGSINFORMATION

18

InDIAGO 510

InDIAGO 510, höjd 70,0 cm - Fast knapp

InDIAGO 510, höjd 85,0 cm - Fast knapp

Levereras inkl: Lyftenhet Styrenhet och transformator Manöverknapp i Alu-design Luckautomatik

Levereras inkl: Lyftenhet Styrenhet och transformator Manöverknapp i Alu-design Luckautomatik

Måttuppgifter: Skåpbredd: 50,0 – 100,0 cm Skåphöjd: 70,0 - 84,0 cm Passar skåpstomme: 1,6 - 2,0 cm

Måttuppgifter: Skåpbredd: 50,0 – 100,0 cm Skåphöjd: 85,0 cm eller högre Passar skåpstomme: 1,6 - 2,0 cm

InDIAGO 510KA: 26,0 cm djup: Passar invändigt skåpdjup: 26,0 - 30,9 cm

InDIAGO 510SA: 26,0 cm djup: Passar invändigt skåpdjup: 26,0 - 30,9 cm

InDIAGO 510KB: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,0 cm

InDIAGO 510SB: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,0 cm

Lyftarens bredd 46,0 cm

Skåpbredd (cm) 50,0

Hyllbredd (cm) 33,0

Djup (cm) 26,0

Art.nr. Lyftarens bredd 46,0 cm

Skåpbredd (cm) 50,0

Hyllbredd (cm) 33,0

510KA-050-01

Lyftarens bredd 56,0 cm

60,0

43,0

26,0

510KA-060-01

Lyftarens bredd 66,0 cm

70,0

53,0

26,0

Lyftarens bredd 76,0 cm

80,0

63,0

Lyftarens bredd 86,0 cm

90,0

Lyftarens bredd 96,0 cm

100,0

Djup (cm) 26,0

Art.nr.

Lyftarens bredd 56,0 cm

60,0

43,0

26,0

510SA-060-01

510KA-070-01

Lyftarens bredd 66,0 cm

70,0

53,0

26,0

510SA-070-01

26,0

510KA-080-01

Lyftarens bredd 76,0 cm

80,0

63,0

26,0

510SA-080-01

73,0

26,0

510KA-090-01

Lyftarens bredd 86,0 cm

90,0

73,0

26,0

510SA-090-01

83,0

26,0

510KA-100-01

Lyftarens bredd 96,0 cm

100,0

83,0

26,0

510SA-100-01

510SA-050-01

Lyftarens bredd 46,0 cm

50,0

33,0

31,0

510KB-050-01

Lyftarens bredd 46,0 cm

50,0

33,0

31,0

510SB-050-01

Lyftarens bredd 56,0 cm

60,0

43,0

31,0

510KB-060-01

Lyftarens bredd 56,0 cm

60,0

43,0

31,0

510SB-060-01

Lyftarens bredd 66,0 cm

70,0

53,0

31,0

510KB-070-01

Lyftarens bredd 66,0 cm

70,0

53,0

31,0

510SB-070-01

Lyftarens bredd 76,0 cm

80,0

63,0

31,0

510KB-080-01

Lyftarens bredd 76,0 cm

80,0

63,0

31,0

510SB-080-01

Lyftarens bredd 86,0 cm

90,0

73,0

31,0

510KB-090-01

Lyftarens bredd 86,0 cm

90,0

73,0

31,0

510SB-090-01

Lyftarens bredd 96,0 cm

100,0

83,0

31,0

510KB-100-01

Lyftarens bredd 96,0 cm

100,0

83,0

31,0

510SB-100-01

InDIAGO 510, höjd 70,0 cm - Radiostyrning, handkontroll

InDIAGO 510, höjd 85,0 cm - Radiostyrning, handkontroll

Levereras inkl: Lyftenhet Styrenhet och transformator Radiostyrning, handkontroll Luckautomatik

Levereras inkl: Lyftenhet Styrenhet och transformator Radiostyrning, handkontroll Luckautomatik

Måttuppgifter: Skåpbredd: 50,0 – 100,0 cm Skåphöjd: 70,0 - 84,0 cm Passar skåpstomme: 1,6 - 2,0 cm

Måttuppgifter: Skåpbredd: 50,0 – 100,0 cm Skåphöjd: 85,0 cm eller högre Passar skåpstomme: 1,6 - 2,0 cm

InDIAGO 510KA: 26,0 cm djup: Passar invändigt skåpdjup: 26,0 - 30,9 cm

InDIAGO 510SA: 26,0 cm djup: Passar invändigt skåpdjup: 26,0 - 30,9 cm

InDIAGO 510KB: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,0 cm

InDIAGO 510SB: 31,0 cm djup: Passar invändigt skåpdjup: Från 31,0 cm

Lyftarens bredd 46,0 cm

Skåpbredd (cm) 50,0

Hyllbredd (cm) 33,0

Djup (cm) 26,0

Art.nr. Lyftarens bredd 46,0 cm

Skåpbredd (cm) 50,0

Hyllbredd (cm) 33,0

510KA-050-06

Lyftarens bredd 56,0 cm

60,0

43,0

26,0

510KA-060-06

Lyftarens bredd 66,0 cm

70,0

53,0

26,0

Lyftarens bredd 76,0 cm

80,0

63,0

Lyftarens bredd 86,0 cm

90,0

Lyftarens bredd 96,0 cm

100,0

Djup (cm) 26,0

Art.nr.

Lyftarens bredd 56,0 cm

60,0

43,0

26,0

510SA-060-06

510KA-070-06

Lyftarens bredd 66,0 cm

70,0

53,0

26,0

510SA-070-06

26,0

510KA-080-06

Lyftarens bredd 76,0 cm

80,0

63,0

26,0

510SA-080-06

73,0

26,0

510KA-090-06

Lyftarens bredd 86,0 cm

90,0

73,0

26,0

510SA-090-06

83,0

26,0

510KA-100-06

Lyftarens bredd 96,0 cm

100,0

83,0

26,0

510SA-100-06

510SA-050-06

Lyftarens bredd 46,0 cm

50,0

33,0

31,0

510KB-050-06

Lyftarens bredd 46,0 cm

50,0

33,0

31,0

510SB-050-06

Lyftarens bredd 56,0 cm

60,0

43,0

31,0

510KB-060-06

Lyftarens bredd 56,0 cm

60,0

43,0

31,0

510SB-060-06

Lyftarens bredd 66,0 cm

70,0

53,0

31,0

510KB-070-06

Lyftarens bredd 66,0 cm

70,0

53,0

31,0

510SB-070-06

Lyftarens bredd 76,0 cm

80,0

63,0

31,0

510KB-080-06

Lyftarens bredd 76,0 cm

80,0

63,0

31,0

510SB-080-06

Lyftarens bredd 86,0 cm

90,0

73,0

31,0

510KB-090-06

Lyftarens bredd 86,0 cm

90,0

73,0

31,0

510SB-090-06

Lyftarens bredd 96,0 cm

100,0

83,0

31,0

510KB-100-06

Lyftarens bredd 96,0 cm

100,0

83,0

31,0

510SB-100-06


BESTÄLLNINGSINFORMATION

InDIAGO 510 Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm

InDIAGO 510KA - 26,0 cm djup Passar skåpdjup: 26,0 - 30,9 cm Passar skåphöjd: 70,0 - 84,0 cm

61316 Lyftarens bredd 46,0 cm

510KA-050

Lyftarens bredd 56,0 cm

510KA-060

Lyftarens bredd 66,0 cm

510KA-070

Lyftarens bredd 76,0 cm

510KA-080

Lyftarens bredd 86,0 cm

510KA-090

Lyftarens bredd 96,0 cm

510KA-100

InDIAGO 510KB - 31,0 cm djup Passar skåpdjup: Från 31,0 cm Passar skåphöjd: 70,0 - 84,0 cm Lyftarens bredd 46,0 cm

510KB-050

Lyftarens bredd 56,0 cm

510KB-060

Lyftarens bredd 66,0 cm

510KB-070

Lyftarens bredd 76,0 cm

510KB-080

Lyftarens bredd 86,0 cm

510KB-090

Lyftarens bredd 96,0 cm

510KB-100

Manöverknapp i Alu-design Sladdansluten för infällnad Mått: 82 x 82 x 17 mm 61210

Radiostyrning - Fast montage Manöverknapp med inbyggd radiostyrning av en lyftare. Knappen monteras infälld i front på bänklyftare. (Kräver ingen kabeldragning). I leveransen ingår mottagare, batteri och manöverknapp. Mått: 82 x 82 x 17 mm (52 mm totaldjup)

InDIAGO 510SA - 26,0 cm djup Passar skåpdjup: 26,0 - 30,9 cm Passar skåphöjd: 85,0 cm eller högre Lyftarens bredd 46,0 cm

510SA-050

Lyftarens bredd 56,0 cm

510SA-060

Lyftarens bredd 66,0 cm Lyftarens bredd 76,0 cm

61370

510SA-070

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61395

510SA-080

För två lyftare

61396

Lyftarens bredd 86,0 cm

510SA-090

För tre lyftare

61397

Lyftarens bredd 96,0 cm

510SA-100

För fyra lyftare

61398

För fem lyftare

61399

Radiostyrning för 1 lyftare

InDIAGO 510SB - 31,0 cm djup Passar skåpdjup: Från 31,0 cm Passar skåphöjd: 85,0 cm eller högre Lyftarens bredd 46,0 cm

510SB-050

Lyftarens bredd 56,0 cm

510SB-060

Lyftarens bredd 66,0 cm

510SB-070

Lyftarens bredd 76,0 cm

510SB-080

Lyftarens bredd 86,0 cm

510SB-090

Lyftarens bredd 96,0 cm

510SB-100

Radiostyrning för 2-5 lyftare

Utbyggnadsram till ALU-knapp Möjliggör utanpåliggande montage av ALU-knappar. Färg: Vit Mått: 82 x 82 x 52 mm 61355

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

19


DIAGO 504

Diagonalt lyftbeslag för väggskåp

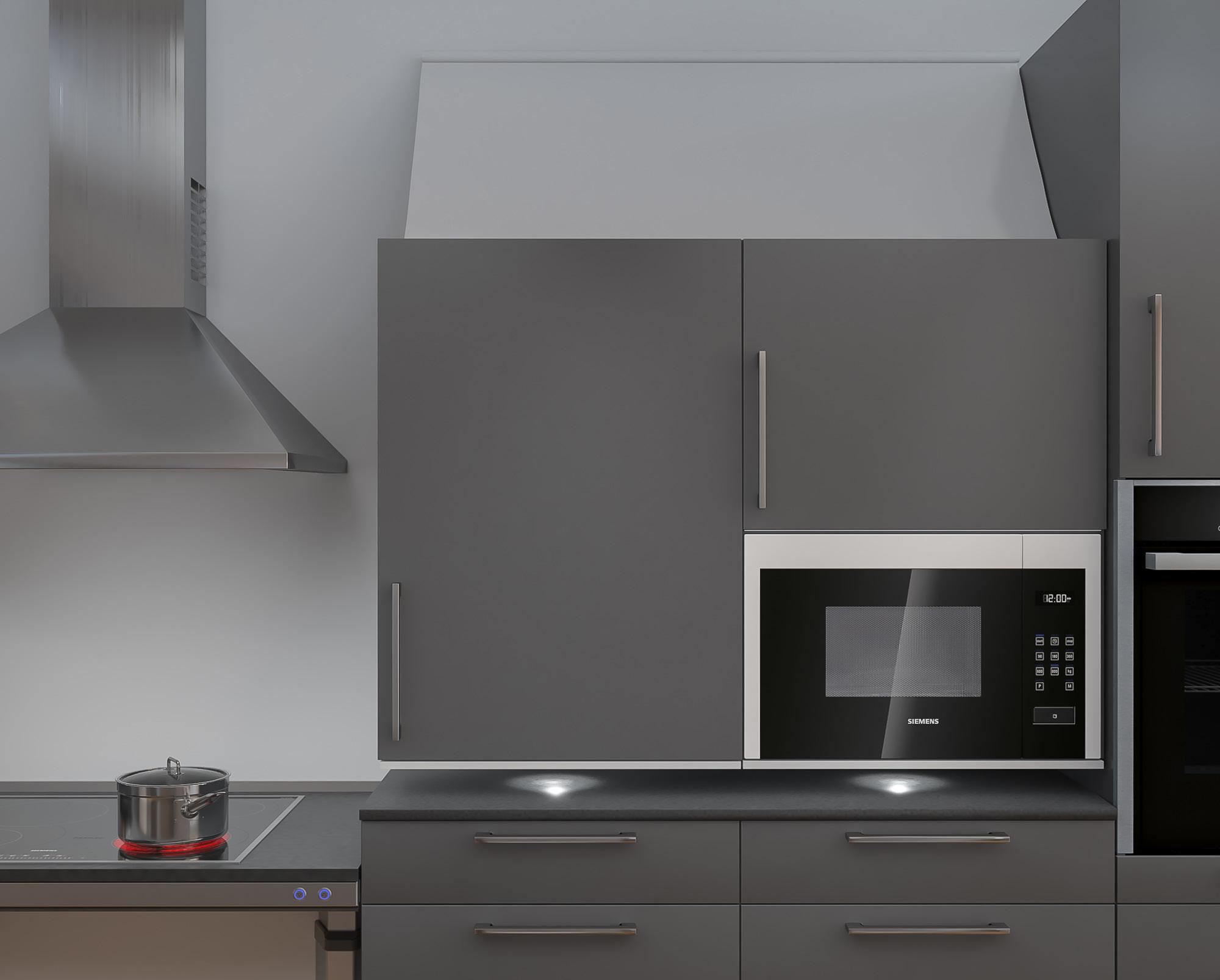

DIAGO 504 är ett elektriskt höj- och sänkbart lyftbeslag för montering av nya eller befintliga väggskåp. Lyftaren är en diagonallyft som sänker skåpet i en bågformad rörelse ner och fram till arbetsytans framkant. Rörelsen kan stoppas på valfri höjd. Lyftaren finns i två breddmått som passar skåp från 60,0 cm till 180 cm. Övre skåpbalken är ställbar för att passa skåphöjder mellan 70 - 110 cm. Skåpen kan i efterhand finjusteras i alla plan (X, Y, Z) för att exakt passa till omgivande skåp. Lyftaren bygger ut 11 cm från väggen vilket måste beaktas vid montering av omgivande skåp. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem i form av brytplattor som garanterar säker drift utan klämrisker. Belysning och ljusramplist kan monteras på brytplattorna. Lyftaren kan integreras i kök från valfri kökstillverkare.

20 DIAGO 504 skjuter fram skåpen när de sänks ned. Detta gör det enkelt att nå i skåpen även från sittande position.


21 På lyftaren kan flera skåp monteras. (Max 180 cm). Även mikrovågsugn kan sänkas ned.


DIAGO 504

Funktioner och fördelar

Bra att veta

• Sänker ett eller flera skåp diagonalt ner och fram till bänkskivans framkant

- Steglöst ställbar 435 mm nedåt, 227 mm utåt

• Tar ingen plats i skåpet, (monteras bakom skåpet) • Enkelt att nå innehållet när skåpet kommer fram vid sänkning • Ställbart djup i alla fyra hörn ger möjlighet att kompensera för sned vägg • Brytplatta stoppar sänkningen om den kommer i kontakt med något föremål på underliggande arbetsyta. Monteras under skåpen • Passar skåphöjd 70 - 110 cm • Max skåpbredd 180 cm

Standardutrustning - Manöverknapp - Säkerhetsbrytare i form av brytplattor som skruvas under skåpet

Rekommenderade tillval - Belysning - Insynsskydd

22

- Passar skåphöjd 700 - 1100 mm - Passar skåpdjup 260 - 400 mm - I uppkört läge bygger lyftaren ut skåpet 110 mm. För att dölja detta byggs angränsande skåp ut lika mycket. - Till angränsande skåp / vägg krävs 5-8 mm rörelsespringa


DIAGO 504 Specifikationer Lyftmodell Höjdinställning Hastighet Manövrering Säkerhet Elanslutning Lyftkraft Kapslingsklass Ramhöjd Rambredd Springa till angränsande skåp / vägg Utbyggnad från vägg Passar skåpbredd Passar skåphöjd Passar skåpdjup Materialspecifikation

Diagonalt lyftbeslag för väggskåp Motordriven, steglöst ställbar 435 mm neråt, 227 mm ut från vägg 17 mm / sek. Sladdansluten knapp eller radiostyrning Brytplatta monteras under skåpet. När plattan berörs stannar lyftaren Stickpropp till 230 V, max 1,5A 150 kg IPX4 720 mm 550 (skåpbredd 600 - 1100 mm) 1150 mm (skåpbredd 1200 - 1800 mm) 5 mm

110 mm 600 - 1800 mm 700 - 1100 mm 260 - 400 mm Pulverlackerad stålram (Alu-grå RAL 9006), Vitmålade brytplattor i 12 mm MDF, djup 350 mm

Måttuppgifter (mm) 110

263

720

720

720

260 - 400

74

74

450

450

25

700 - 1100

227

227 17

560 / 960 17

110

600 - 1100

1200 - 1800 260 - 400 1150

263

263

260 - 400

227 560 / 960

725

720

25

17 74 450

450

25

700 - 1100

700 - 1100

720

720

260 - 400

227 1160 / 1560 17

550

17

700 - 1100

260 - 400

263

260 - 400

560 / 960

110 260 - 400

17

550

720

600 - 1100

550

17 25

600 - 1100

23


BESTÄLLNINGSINFORMATION

24

DIAGO 504

DIAGO 504

DIAGO 504

Levereras inkl: Lyftenhet 55 cm bred Justerbara skåpbalkar Brytplattor

Levereras inkl: Lyftenhet 115 cm bred Justerbara skåpbalkar Brytplattor

Måttuppgifter: Skåpbredd: 60,0 - 110,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Måttuppgifter: Skåpbredd: 120,0 - 180,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Brytplatta (60,0 cm)

Skåpbredd (cm) 60,0

Planerings- Skåpbalkar, Art.nr. bredd* bredd (cm) (cm) 61,0 56,0 504-060

Brytplatta (70,0 cm)

70,0

71,0

56,0

504-070

Brytplattor (60,0+70,0 cm)

130,0

131,0

116,0

504-130

Brytplatta (80,0 cm)

80,0

81,0

56,0

504-080

Brytplattor (60,0+80,0 cm)

140,0

141,0

116,0

504-140

Brytplattor (45,0+45,0 cm)

90,0

91,0

56,0

504-090

Brytplattor (70,0+80,0 cm)

150,0

151,0

116,0

504-150

Brytplattor (50,0+50,0 cm)

100,0

101,0

96,0

504-100

Brytplattor (80,0+80,0 cm)

160,0

161,0

156,0

504-160

Brytplattor (60,0+50,0 cm)

110,0

111,0

96,0

504-110

Brytplattor (60,0+60,0+50,0 cm)

170,0

171,0

156,0

504-170

Brytplattor (60,0+60,0+60,0 cm)

180,0

181,0

156,0

504-180

Brytplattor (60,0+60,0 cm)

DIAGO 504 - Fast knapp

DIAGO 504 - Fast knapp

Levereras inkl: Lyftenhet 55 cm bred Justerbara skåpbalkar Brytplattor Manöverknapp i Alu-design

Levereras inkl: Lyftenhet 115 cm bred Justerbara skåpbalkar Brytplattor Manöverknapp i Alu-design

Måttuppgifter: Skåpbredd: 60,0 - 110,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Måttuppgifter: Skåpbredd: 120,0 - 180,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Planerings- Skåpbalkar, Art.nr. bredd* bredd (cm) (cm) 61,0 56,0 504-060-01

Skåpbredd (cm) 120,0

Brytplatta (60,0 cm)

Skåpbredd (cm) 60,0

Brytplatta (70,0 cm)

70,0

71,0

56,0

504-070-01

Brytplattor (60,0+70,0 cm)

130,0

131,0

116,0

504-130-01

Brytplatta (80,0 cm)

80,0

81,0

56,0

504-080-01

Brytplattor (60,0+80,0 cm)

140,0

141,0

116,0

504-140-01

Brytplattor (45,0+45,0 cm)

90,0

91,0

56,0

504-090-01

Brytplattor (70,0+80,0 cm)

150,0

151,0

116,0

504-150-01

Brytplattor (50,0+50,0 cm)

100,0

101,0

96,0

504-100-01

Brytplattor (80,0+80,0 cm)

160,0

161,0

156,0

504-160-01

Brytplattor (60,0+50,0 cm)

110,0

111,0

96,0

504-110-01

Brytplattor (60,0+60,0+50,0 cm)

170,0

171,0

156,0

504-170-01

Brytplattor (60,0+60,0+60,0 cm)

180,0

181,0

156,0

504-180-01

Brytplattor (60,0+60,0 cm)

DIAGO 504 - Radiostyrning, handkontroll

DIAGO 504 - Radiostyrning, handkontroll

Levereras inkl: Lyftenhet 55 cm bred Justerbara skåpbalkar Brytplattor Radiostyrning, handkontroll

Levereras inkl: Lyftenhet 115 cm bred Justerbara skåpbalkar Brytplattor Radiostyrning, handkontroll

Måttuppgifter: Skåpbredd: 60,0 - 110,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Måttuppgifter: Skåpbredd: 120,0 - 180,0 cm Skåphöjd: 70,0 - 110,0 cm Skåpdjup: 26,0 - 40,0 cm

Planerings- Skåpbalkar, bredd* bredd (cm) (cm) 61,0 56,0

Planerings- Skåpbalkar, Art.nr. bredd* bredd (cm) (cm) 121,0 116,0 504-120-01

Brytplatta (60,0 cm)

Skåpbredd (cm) 60,0

504-060-06

Brytplattor (60,0+60,0 cm)

Skåpbredd (cm) 120,0

Brytplatta (70,0 cm)

70,0

71,0

56,0

504-070-06

Brytplattor (60,0+70,0 cm)

130,0

131,0

116,0

504-130-06

Brytplatta (80,0 cm)

80,0

81,0

56,0

504-080-06

Brytplattor (60,0+80,0 cm)

140,0

141,0

116,0

504-140-06

Brytplattor (45,0+45,0 cm)

90,0

91,0

56,0

504-090-06

Brytplattor (70,0+80,0 cm)

150,0

151,0

116,0

504-150-06

Brytplattor (50,0+50,0 cm)

100,0

101,0

96,0

504-100-06

Brytplattor (80,0+80,0 cm)

160,0

161,0

156,0

504-160-06

Brytplattor (60,0+50,0 cm)

110,0

111,0

96,0

504-110-06

Brytplattor (60,0+60,0+50,0 cm)

170,0

171,0

156,0

504-170-06

Brytplattor (60,0+60,0+60,0 cm)

180,0

181,0

156,0

504-180-06

* Med planeringsbredd avses skåpens bredd + springa för rörelse.

Art.nr.

Skåpbredd (cm) 120,0

Planerings- Skåpbalkar, Art.nr. bredd* bredd (cm) (cm) 121,0 116,0 504-120

Planerings- Skåpbalkar, bredd* bredd (cm) (cm) 121,0 116,0

Art.nr.

504-120-06


BESTÄLLNINGSINFORMATION

DIAGO 504

Lyftenhet DIAGO 504 - Skåpbredd 60,0 - 110,0 cm Färg: Alu-Grå RAL 9006 Passar skåphöjd: 70,0 - 110,0 cm

Radiostyrning - Fast montage Manöverknapp med inbyggd radiostyrning av en lyftare. Knappen monteras infälld i front på bänklyftare. (Kräver ingen kabeldragning).

504-055

I leveransen ingår mottagare, batteri och manöverknapp. Mått: 82 x 82 x 17 mm (52 mm totaldjup)

Lyftenhet DIAGO 504 - Skåpbredd 120,0 - 180,0 cm Färg: Alu-Grå RAL 9006 Passar skåphöjd: 70,0 - 110,0 cm

61371 504-115

Skåpbalkar DIAGO 504 Övre och undre balk för montering av väggskåp. Till skåpbredd 60,0 - 90,0 cm

50450-056

Till skåpbredd 100,0 - 110,0 cm

50450-096

Till skåpbredd 120,0 - 150,0 cm

50450-116

Till skåpbredd 160,0 - 180,0 cm

50450-156

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Radiostyrning för 2-5 lyftare

Utbyggnadsram till ALU-knapp Möjliggör utanpåliggande montage av ALU-knappar. Färg: Vit Mått: 82 x 82 x 52 mm

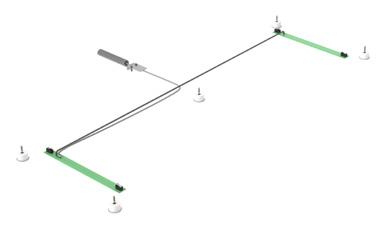

Brytplattor DIAGO 504 Brytplattans funktion är att stoppa skåpets rörelse om plattan kommer i kontakt med något föremål. Välj platta som passar skåpets bredd. Monteras under väggskåpen Färg: Vit Tjocklek: 12 mm Djup: 350 mm Passar skåpbredd 40,0 cm

50431-4000

Passar skåpbredd 45,0 cm Passar skåpbredd 50,0 cm Passar skåpbredd 60,0 cm

50431-6000

Passar skåpbredd 70,0 cm

50431-7000

Passar skåpbredd 80,0 cm

50431-8000

61355

50431-4500

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

50431-5000

Trefacksram: 225 x 82 x 9 mm

61353

Vid skåpbredd 90,0 - 180,0 cm kombineras flera brytplattor.

LED Belysningsramp Monteras under brytplattan. Lampan är energisnål och blir ej varm. Av- / på-knapp sitter på lampan. Ansluts till eluttag 230 V via medföljande transformator.

Säkerhetspaket för brytplatta i egen design Säkerhetspaketet innehåller mikrobrytare och kablar för montering i egen skiva. Instruktion med fräsmått medföljer.

Färgtemperatur: Normalvit 4000K 6,0 W Mått: 340 x 13 x 40 mm Till fasta skåp

61931

Till rörliga skåp (med spiralkabel)

61933

LED Spotlights Monteras under brytplattan. Lamporna är energisnåla och blir ej varma. Ansluts till eluttag 230 V via medföljande transformator. 3,0 W Ø 70 mm, H=11 mm Till fasta skåp

61941

Till rörliga skåp (med spiralkabel)

61940

Mått på skiva: Tjocklek: 12 - 16 mm Bredd: 400 - 800 mm Djup: 350 - 430 mm 50431-0000

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61315

Anslutningspaket Belysning Set med spiralkabel och dragavlastare för anslutning av egen belysning på rörligt skåp.

Manöverknapp i Alu-design Sladdansluten för infällnad Mått: 82 x 82 x 17 mm

61930 61310 Insynsskydd Monteras mellan lyftare och skåp för att dölja lyftaren vid nedsänkning. Färg: Grå Bredd 60,0 cm (Till skåpbredd 60,0 - 110,0 cm) Bredd 120,0 cm (Till skåpbredd 120,0 - 180,0 cm)

50460-060 50460-120

25

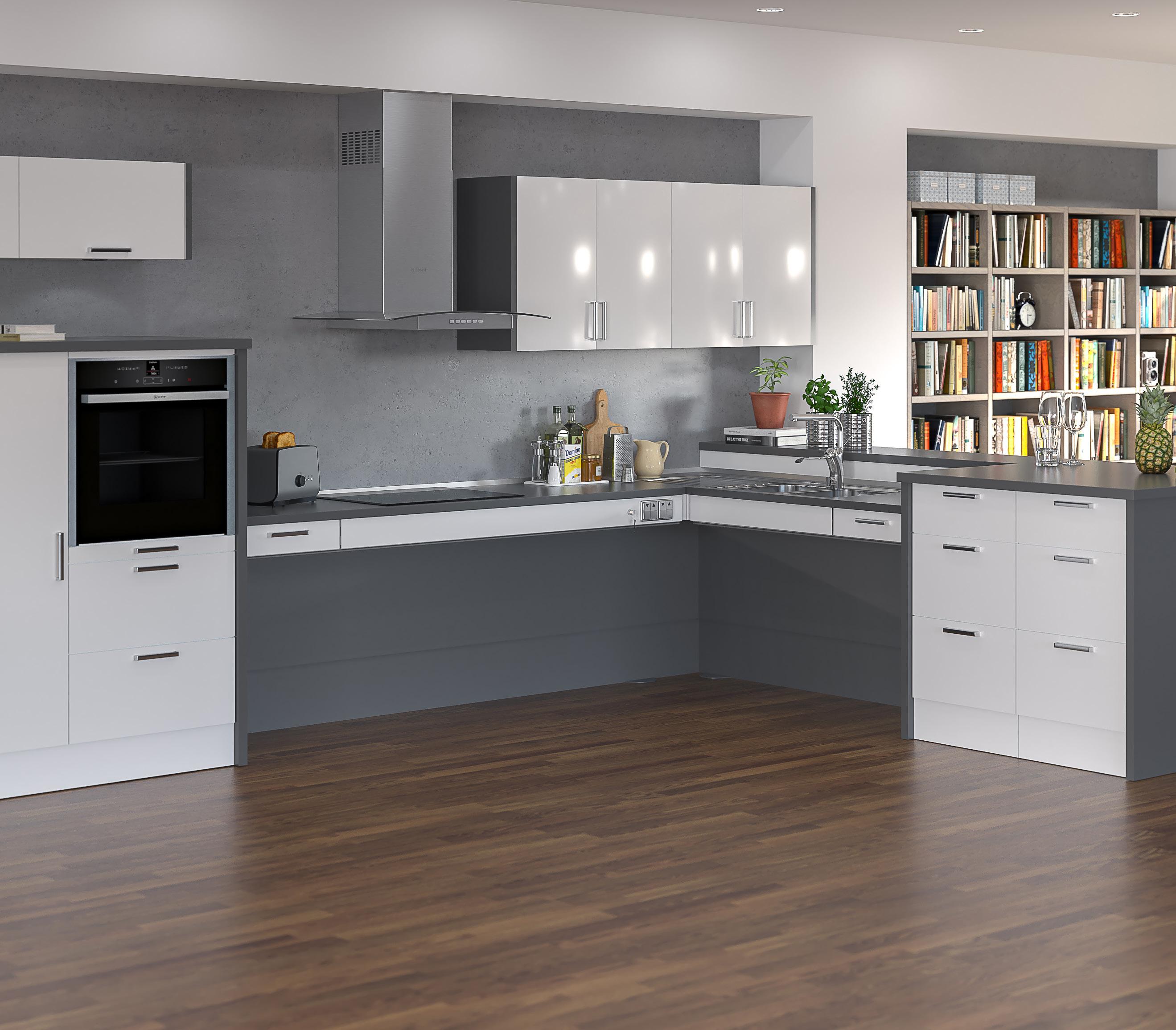

Lyftsystem för köksbänkar Produktöversikt

BASELIFT 6300 / 6310

Sid. 28

• Motordriven höj-, och sänkbar rak bänklyftare • Väggmonterad eller golvmonterad, 30 cm ställbarhet • Välj mellan hög eller låg front

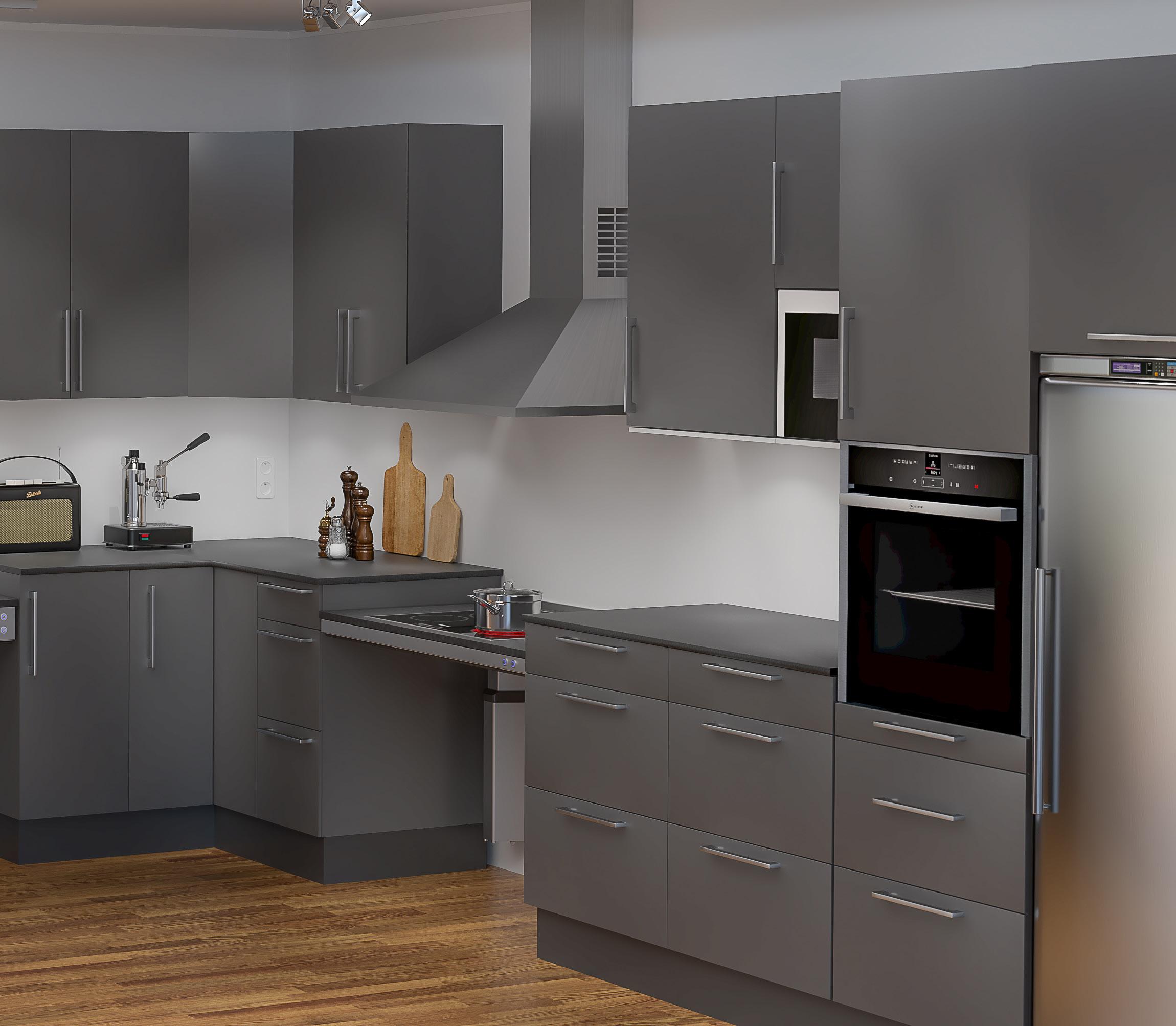

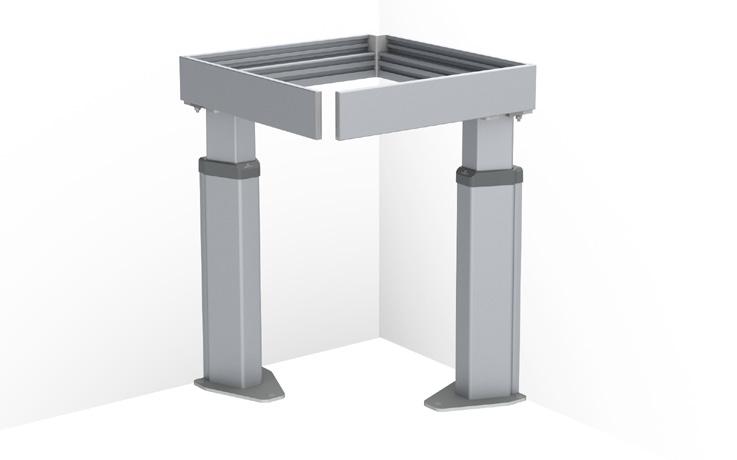

BASELIFT Corner 6301 / 6311

Sid. 36

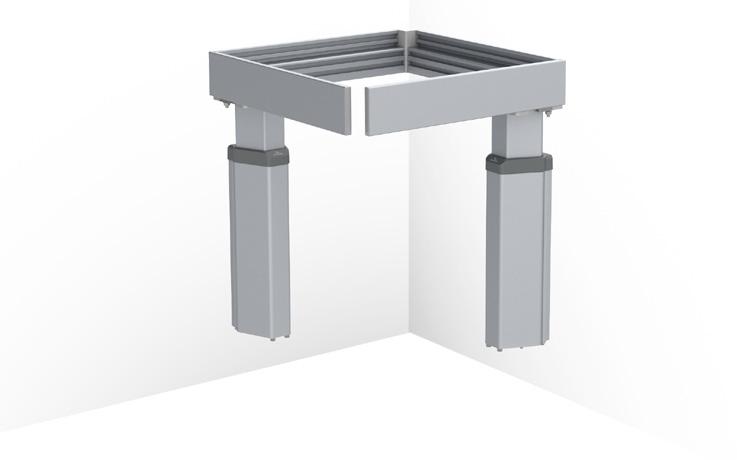

• Motordriven höj-, och sänkbar hörnbänklyftare, 45o fram, 90o vägg • Spishäll eller disklåda kan monteras i hörnmodulen • Väggmonterad eller golvmonterad, 30 cm ställbarhet • Välj mellan hög eller låg front

BASELIFT Corner 6302 / 6312 • Motordriven höj-, och sänkbar hörnbänklyftare, 45o fram, 45o vägg • Spishäll eller disklåda kan monteras i hörnmodulen • Väggmonterad eller golvmonterad, 30 cm ställbarhet • Välj mellan hög eller låg front

26

Sid. 44

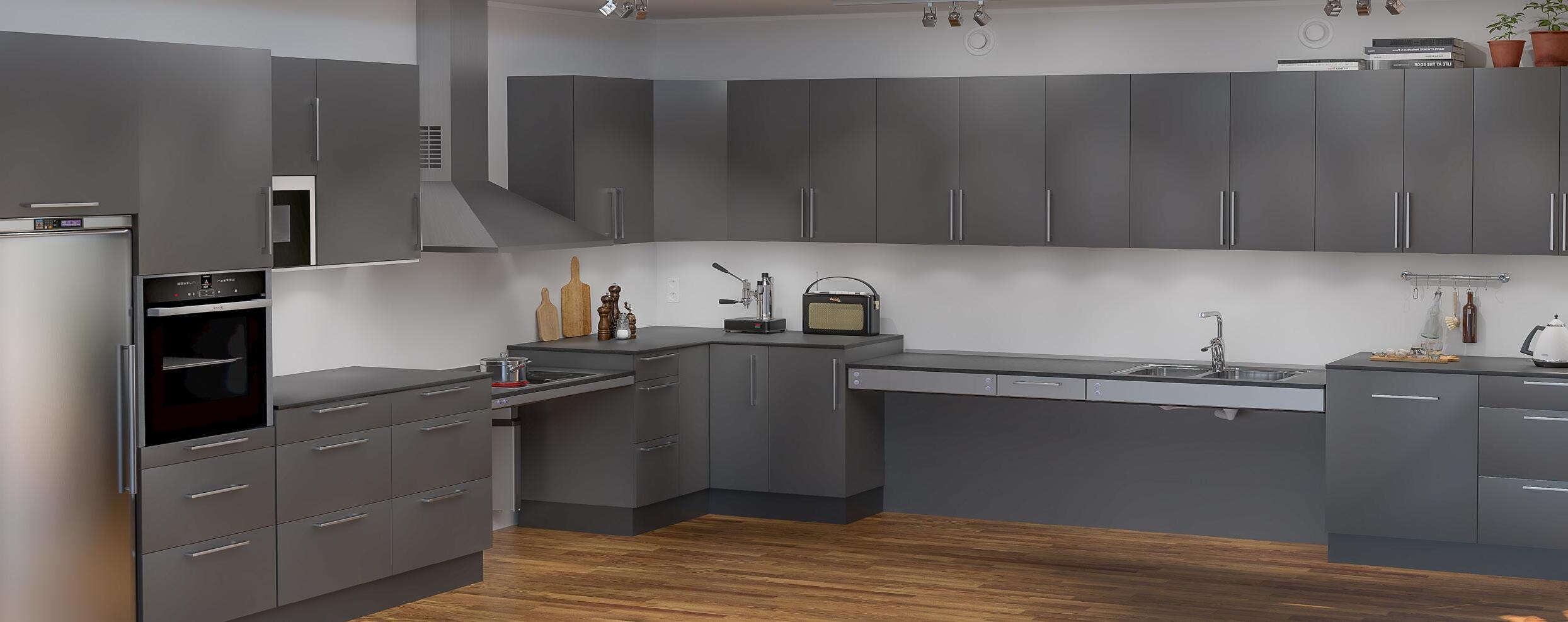

Våra lyftsystem för köksbänkar är utformade för att kunna monteras i befintliga kök eller som en del i ett nytt kök från valfri köksleverantör. Bänkarna finns som motordrivna eller manuellt ställbara.

BASELIFT Corner 6303 / 6313

Sid. 52

• Motordriven höj-, och sänkbar hörnbänklyftare, 90o fram, 90o vägg • Väggmonterad eller golvmonterad, 30 cm ställbarhet • Välj mellan hög eller låg front

SIDELIFT 6400

Sid. 60

• Motordriven, rak bänklyftare med sidomotorer • Skåp kan hängas under hela bänken eller under vissa delar • Golvmonterad, 30 cm ställbarhet • 400 kg lyftkraft

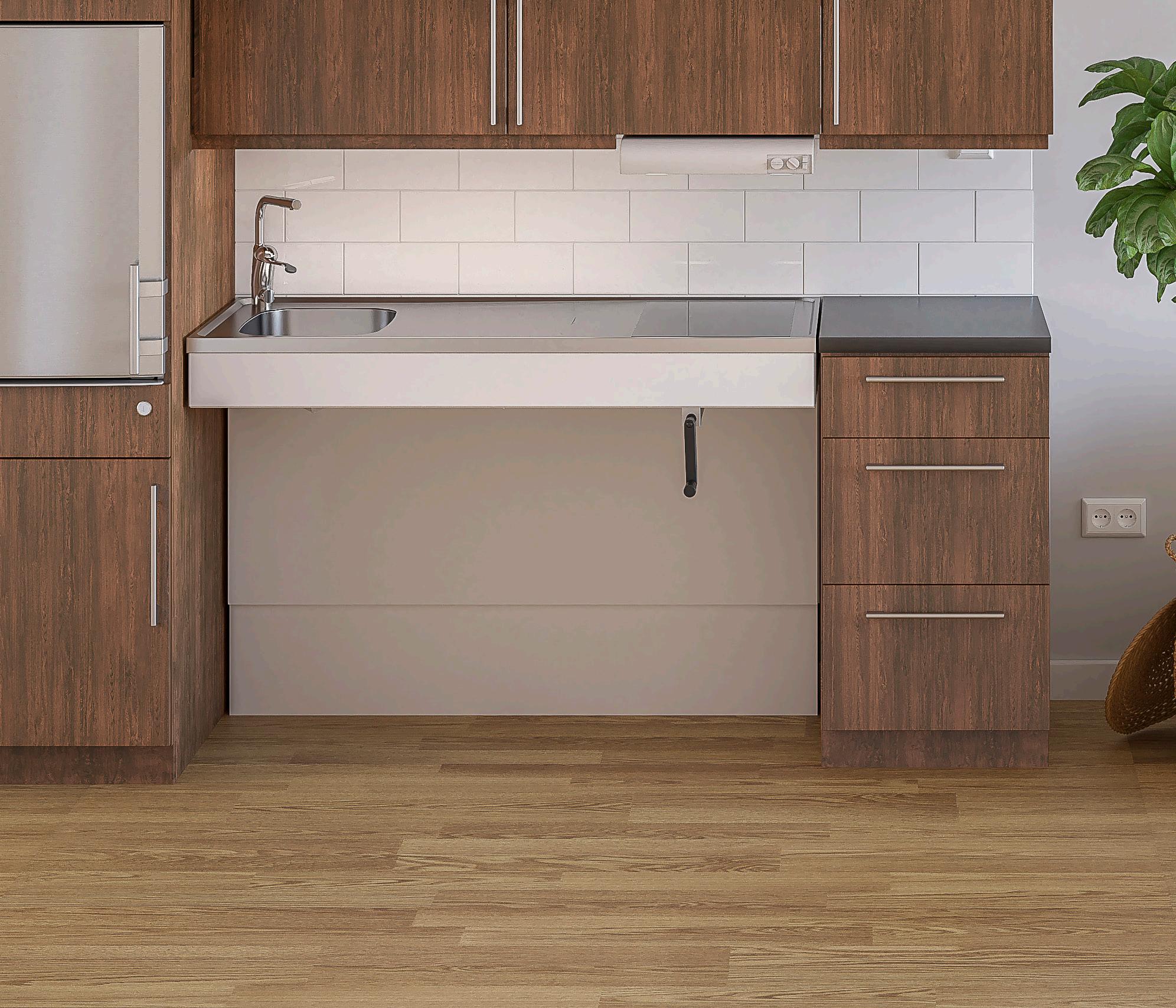

MANULIFT 6380

Sid. 68

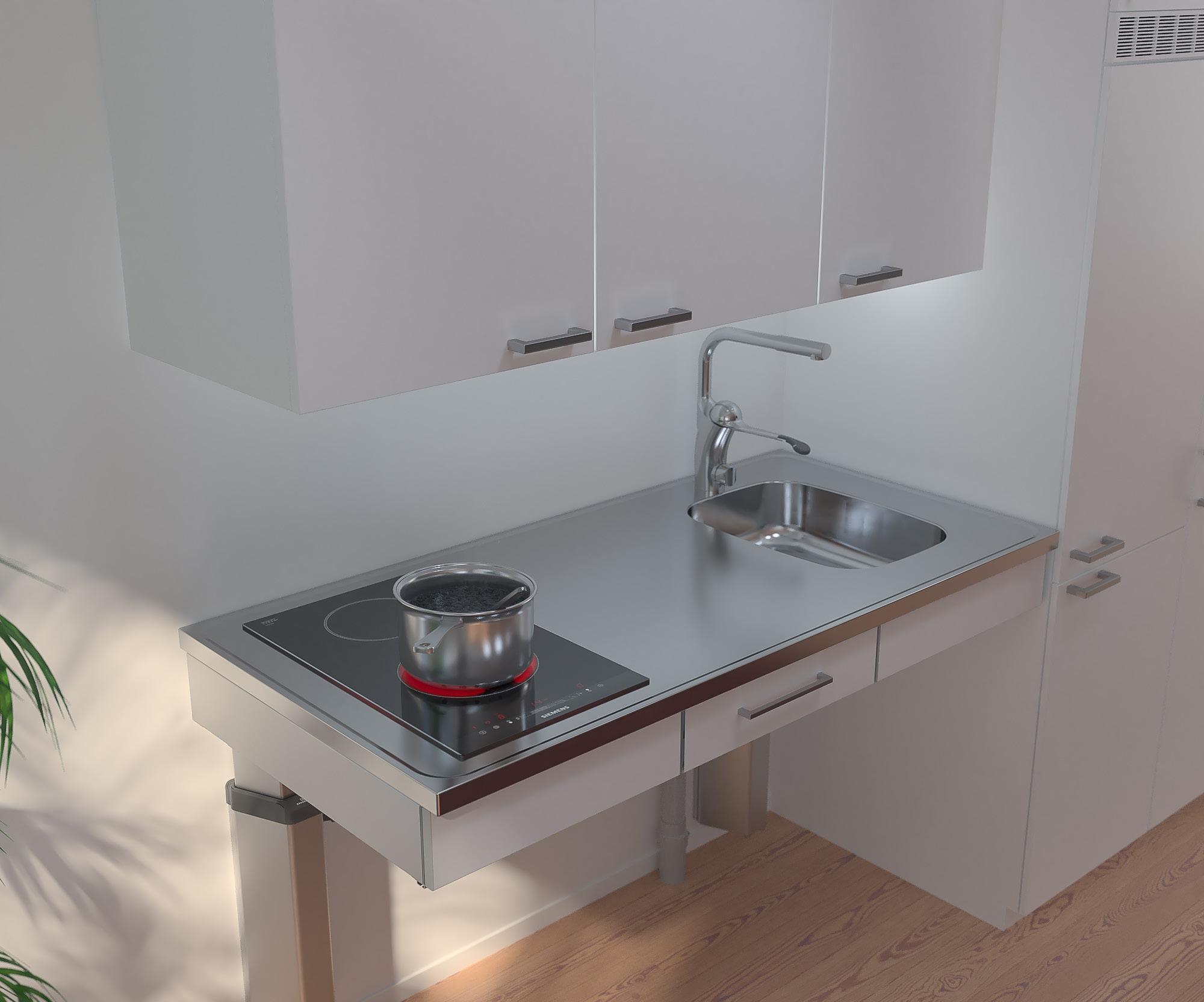

• Manuellt höj-, och sänkbar rak bänkenhet • Väggmonterad eller golvmonterad, 30 cm ställbarhet via gasfjäder • Välj mellan hög eller låg front

27

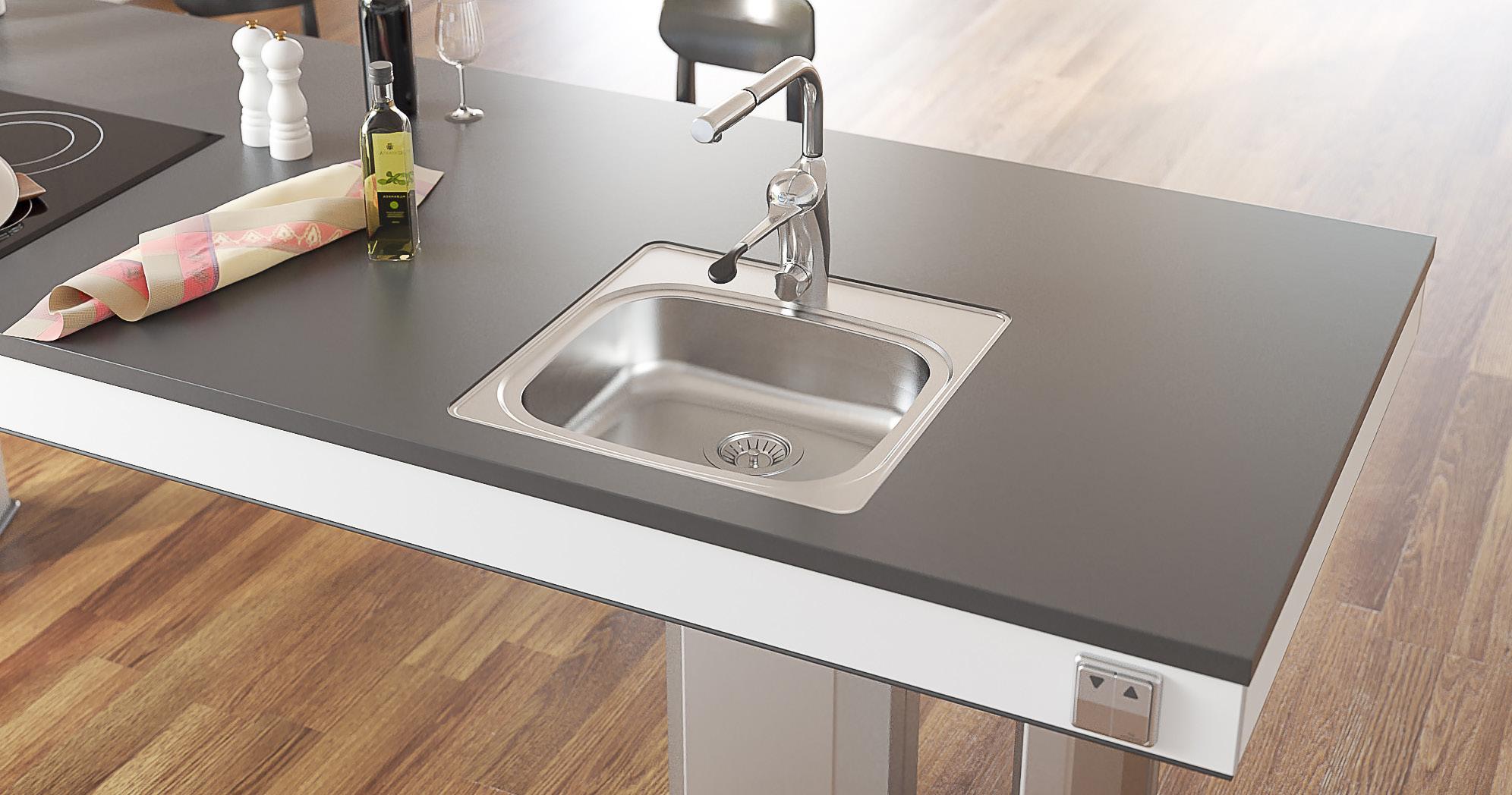

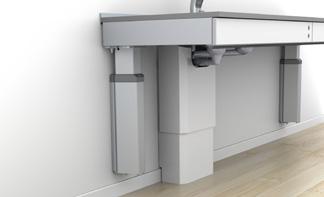

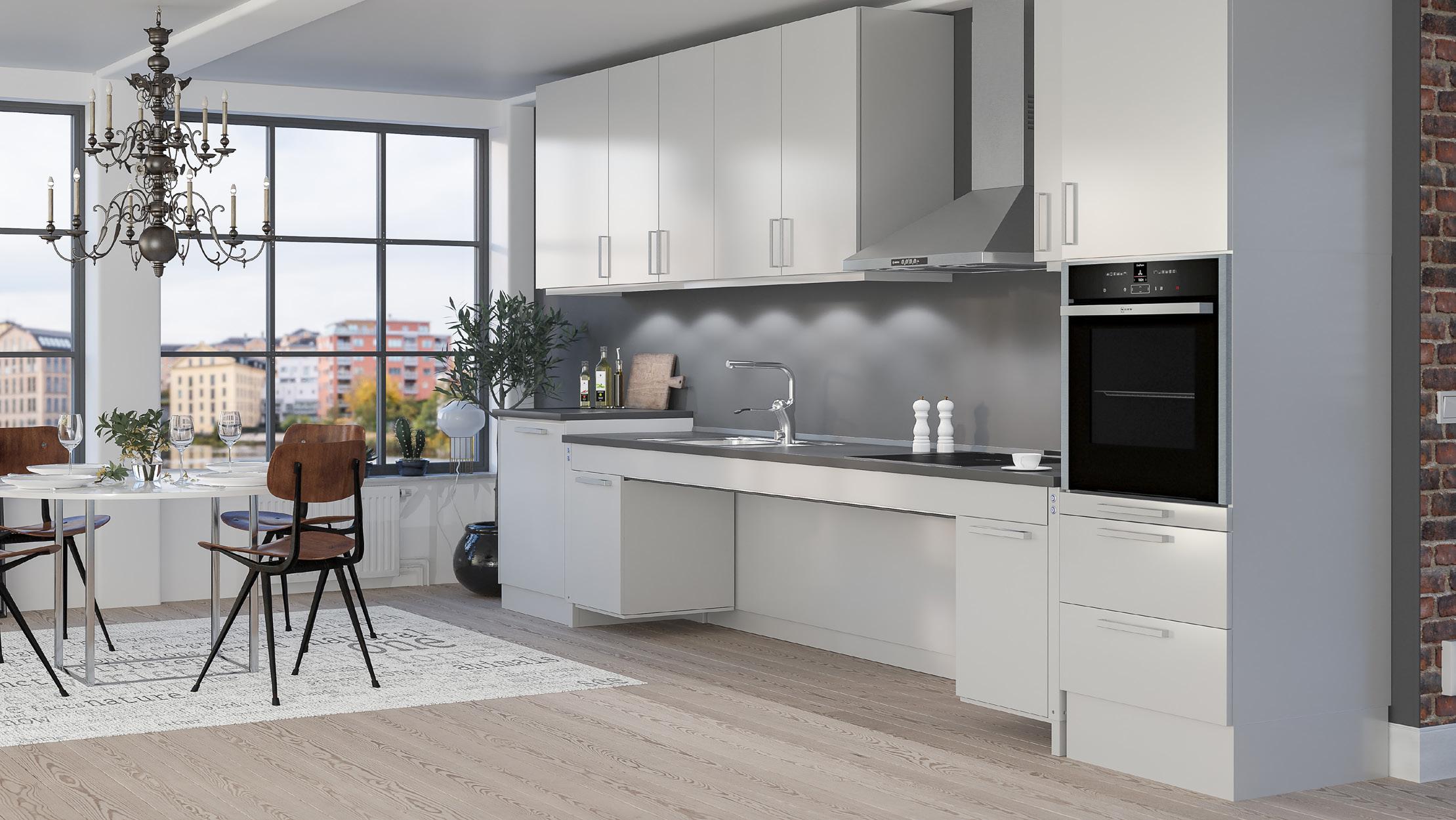

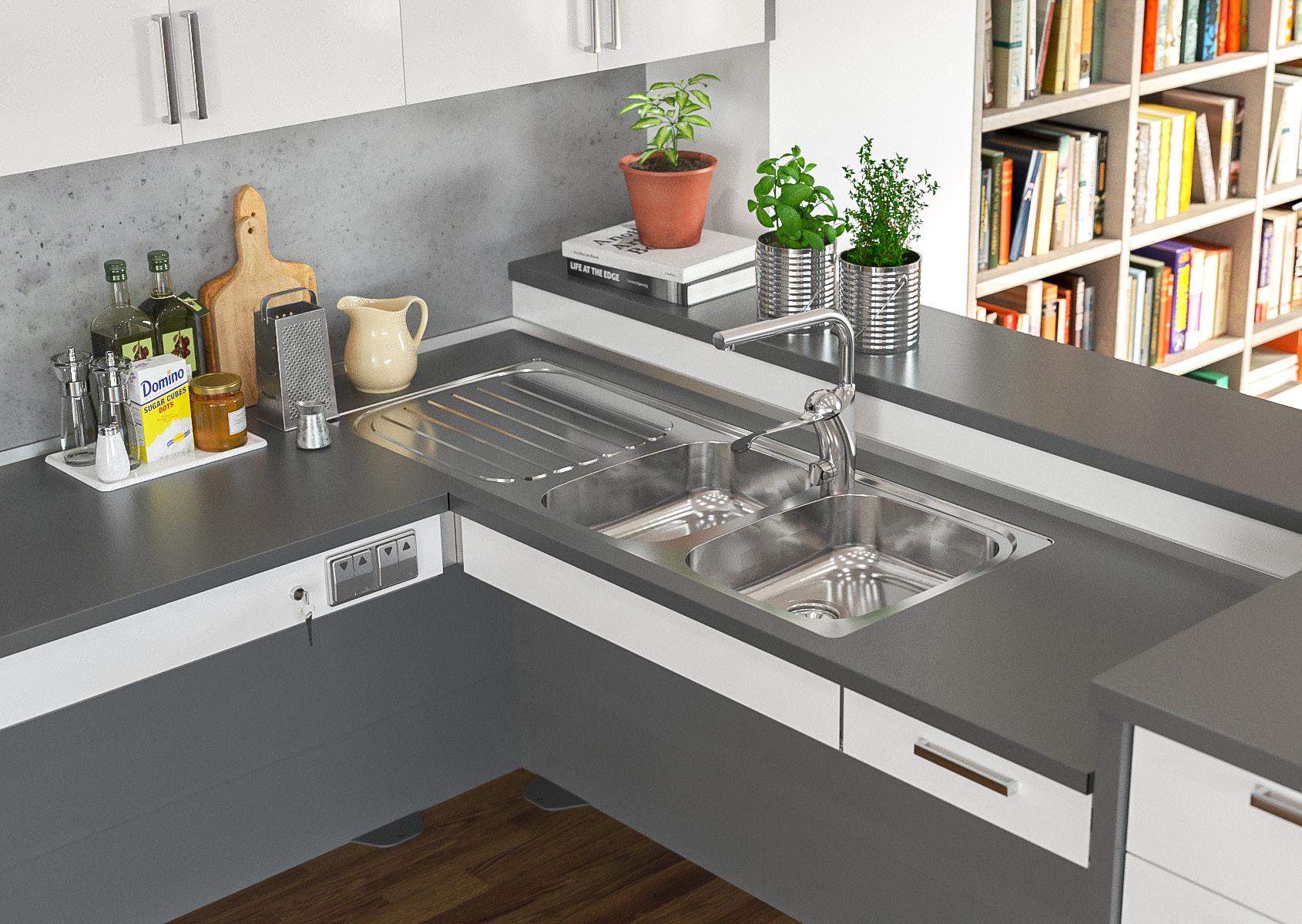

BASELIFT 6300 / 6310 Vägg-, eller golvmonterad motordriven rak bänklyftare

BASELIFT 6300 / 6310 är en rak, motordriven bänklyftare. Välj mellan väggmonterade eller golvmonterade motorer. Under bänkplanet lämnas utrymmet öppet för knän och ben. Installationer under bänkplanet, (motorer, vatten, avlopp), kan döljas av teleskopiska täckskivor som ger köket ett snyggt utseende. Motorerna arbetar steglöst och justerar bänkplanet snabbt och tyst till önskad höjd. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Lyftaren förbereds från fabrik för att ge enkel installation.

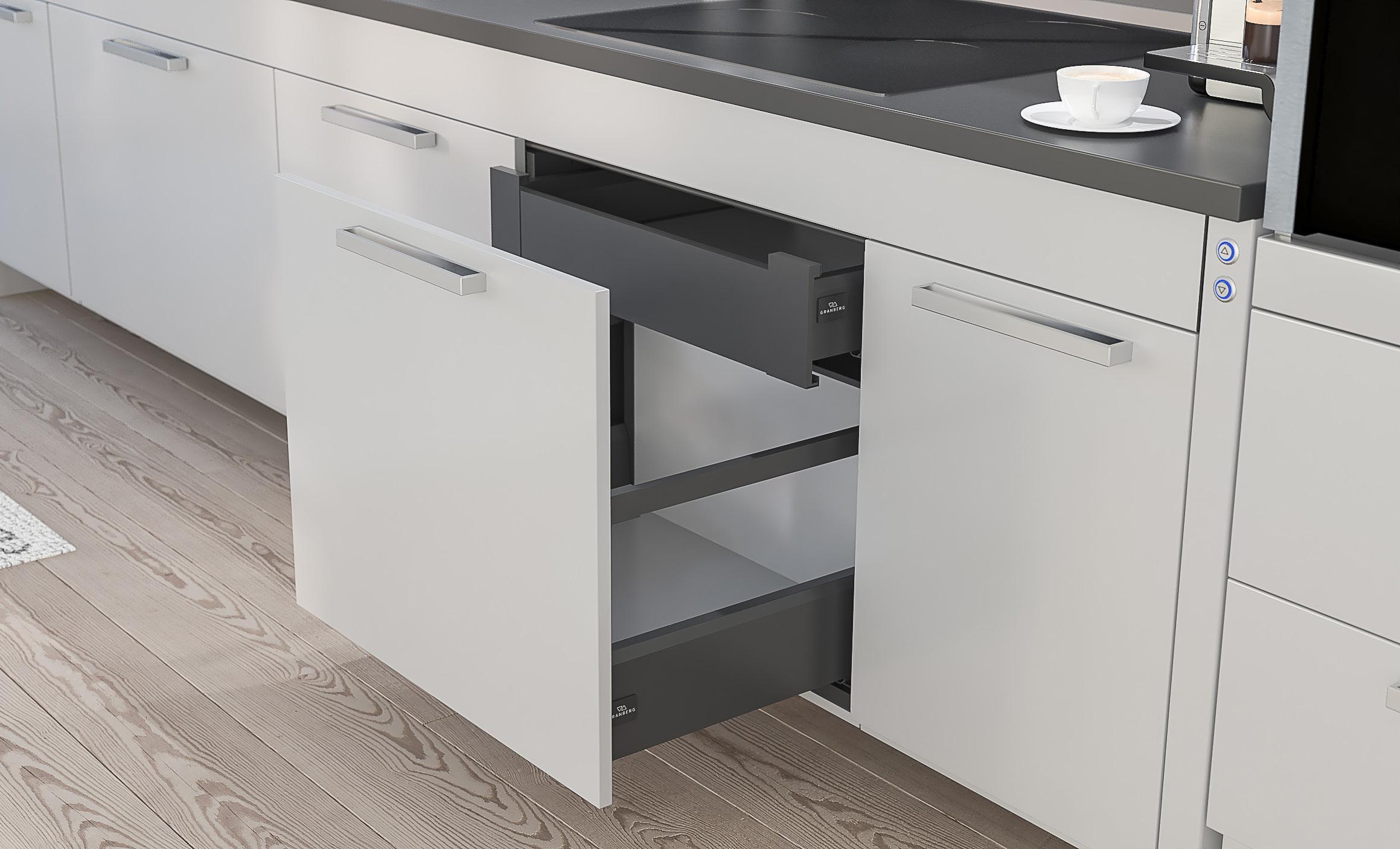

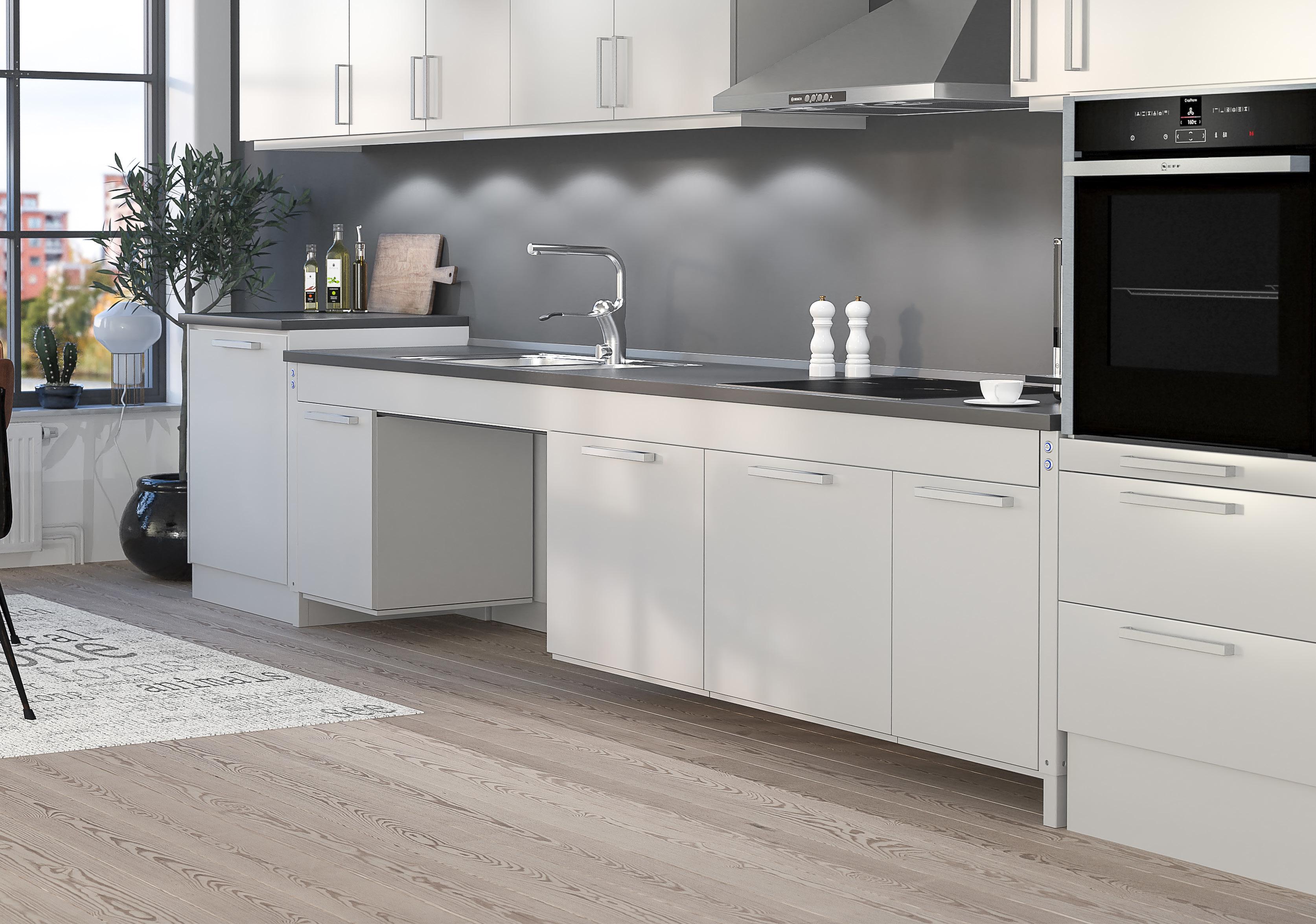

28 Fronten på BASELIFT 6300H / 6310H döljer disklådorna och ger en snygg framsida. Installationer under bänken döljs med täckskivor.

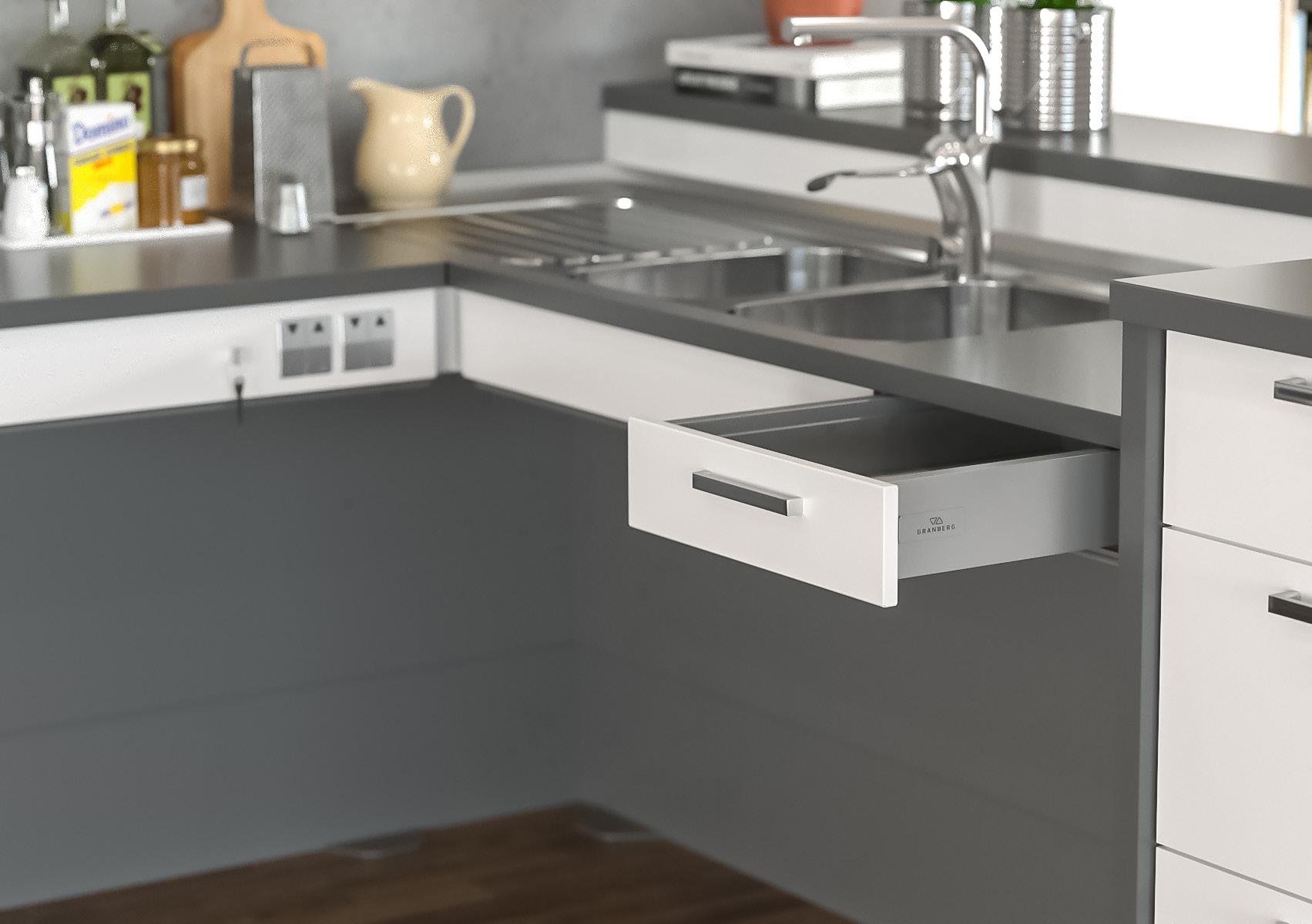

BASELIFT 6300H / 6310H kan utrustas med låda i fronten.

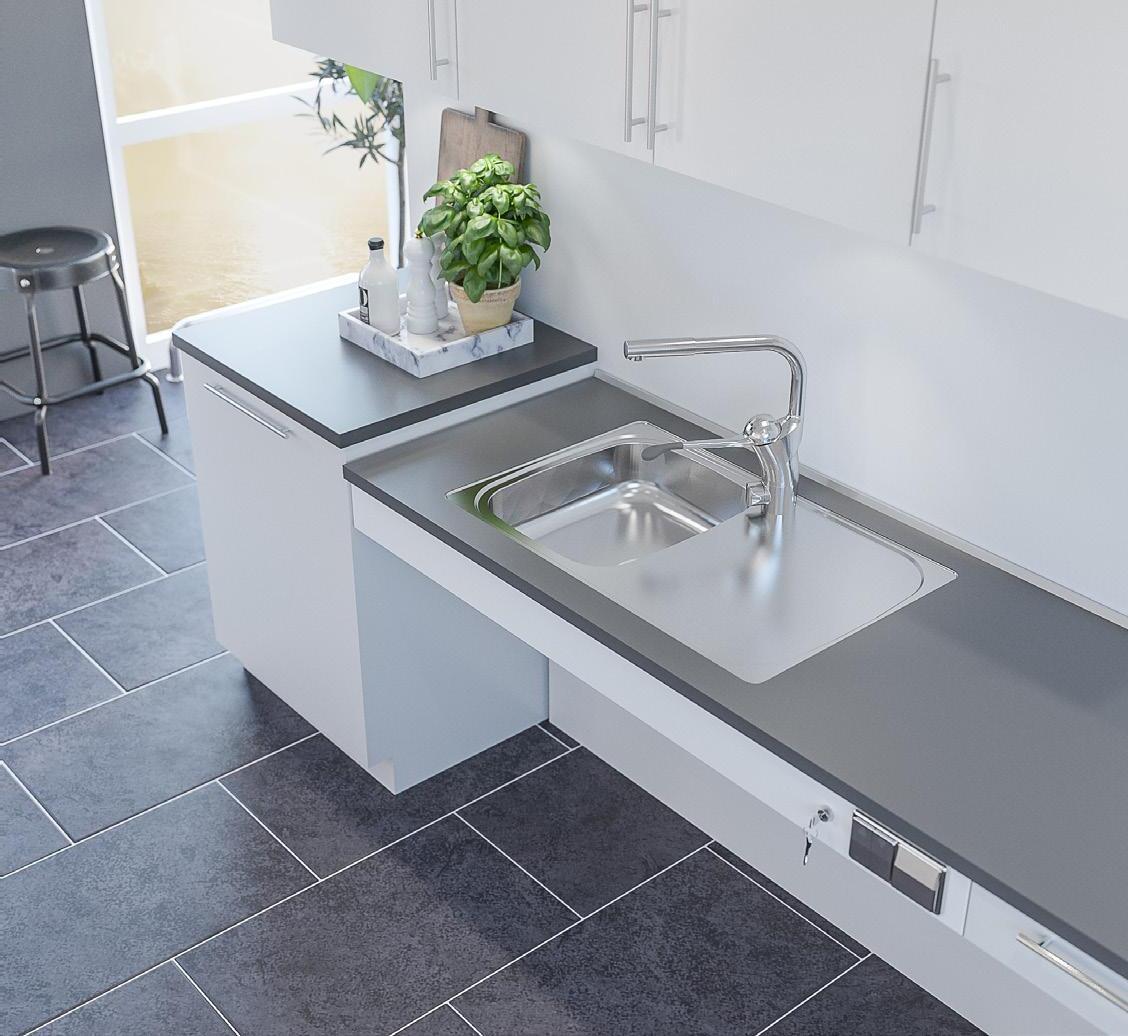

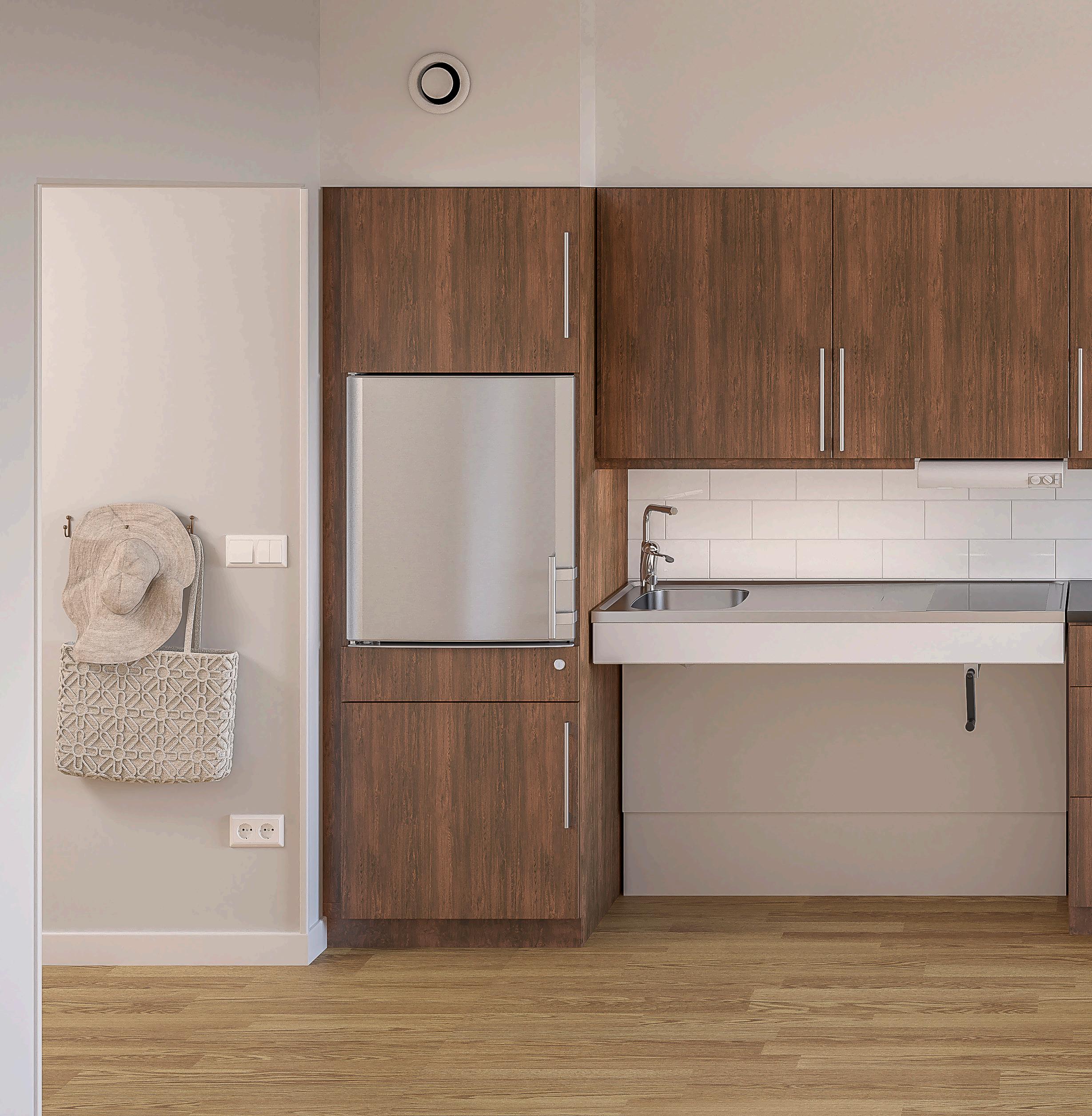

29 BASELIFT 6300L / 6310L har 40 mm front, vilket ger bra tillgänglighet vid sittande arbete.

Den låga fronten på BASELIFT 6300L / 6310L gör att lyftaren lämpar sig bra för spishäll.


BASELIFT 6300 / 6310

Funktioner och fördelar

Bra att veta

• Motordriven, rak bänklyftare

- Monteringsdetaljer till bänkskiva medföljer

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva)

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• Stomdjupet är justerbart 56 - 59 cm för att passa angränsande skåp • Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor • Bänkplanet är ställbart i vinkel för att kompensera för lutande vägg • Integrerad säkerhetsbrytare • 10 cm fritt utrymme under motorer för elinstallation och rördragning. (Gäller väggmonterad modell) • Välj golvmonterad modell om stabil vägg saknas

Standardutrustning - Fabriksmonterat aluminiumsystem med flyttbara och vinklingsbara konsoler

- Bänkskivans bredd = Lyftarens bredd - Disklådor med max höjd 120 mm kan integreras (Ej 6300L/6310L) - Elektronik och motorsystem ”Plug and Play” - Frontens bredd = Lyftarens bredd -4 mm Frontens höjd: 6300H/6310H = 103 mm, 6300L/6310L = 40 mm Monteringsbeslag medföljer - Täckskivor kan dölja installationer under bänkplanet 2 st, bredd = Lyftarens bredd -10 mm, höjd 438 mm, tjocklek 12-20 mm

Komplettera med Plusmodul för att erhålla längre lyftare än 240 cm Delningen bör hamna så nära mitten som möjligt för jämn fördelning av motorerna.

- Vägg- eller golvmonterade motorer - Säkerhetsbrytare

Rekommenderade tillval - Manöverknapp

- Låda (Ej 6300L/6310L)

- Front

- Bakkantslist

- Slangskydd / täckskivor

- Bänkskiva

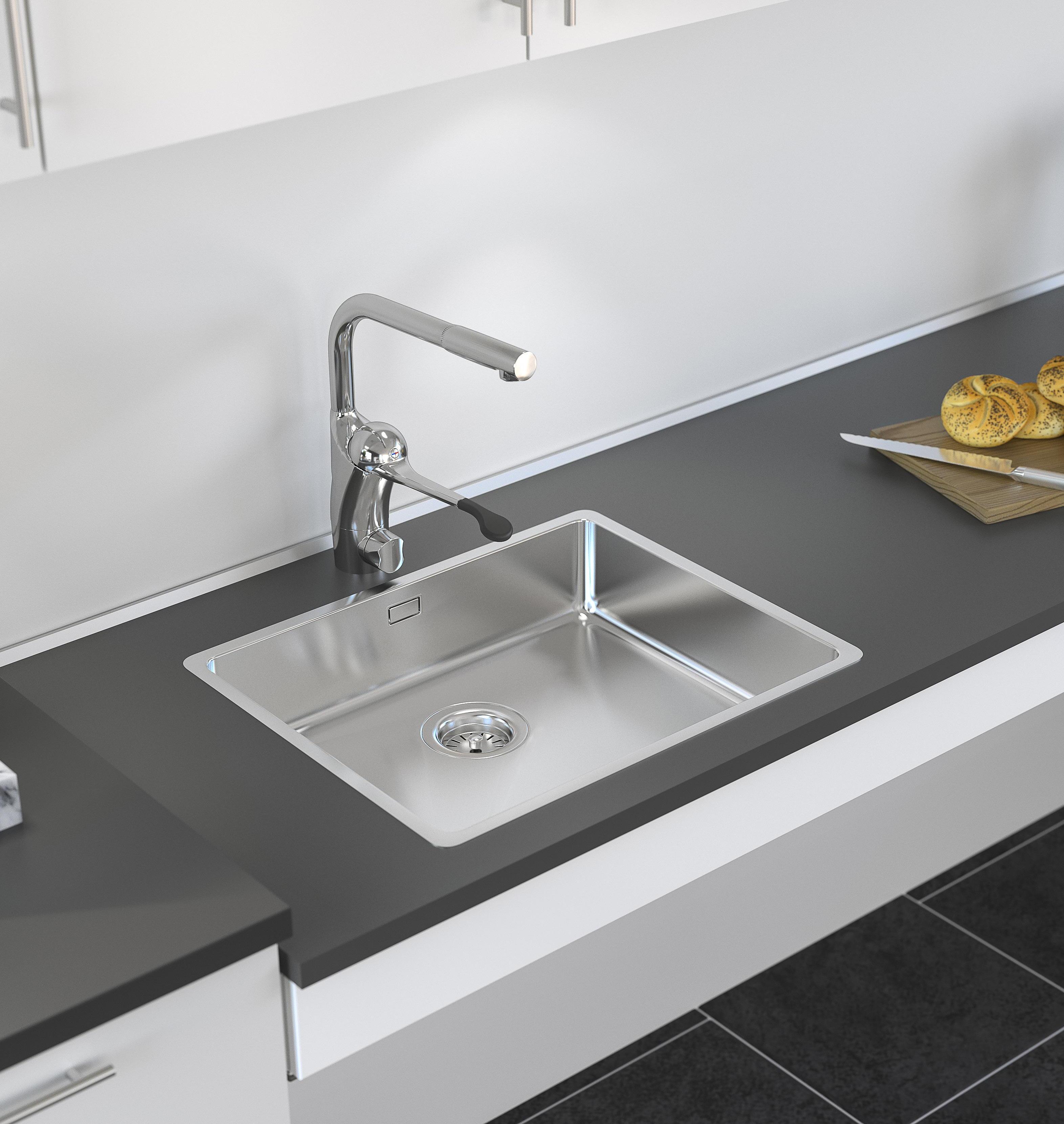

- Diskbänk (Ej 6300L/6310L)

- Spishäll

30 Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Lådor monteras och mellansidor placeras för att underlätta slutmontage på plats.


BASELIFT 6300 / 6310 Specifikationer

VÄGGMONTERAD

6300H

Montering Höjdinställning

Vägg eller golv Motordriven, steglöst ställbar 300 mm (700 - 1000 mm exkl. bänkskiva) Hastighet 30 mm / sek. Manövrering Infälld knapp eller radiostyrning Säkerhet Klämskyddslist är placerad under bänkens framkant. När listen berörs stannar lyftenheten Elanslutning Stickpropp till 230 V, max 5,0A VVS anslutningar Anslutning sker med flexibla slangar Lyftkraft 100 kg Kapslingsklass IP 20 Stomdjup 560 - 590 mm från vägg Fronthöjd 40 eller 103 mm Mått täckskivor 2 st, bredd = Lyftarens bredd -10 mm, höjd 438 mm, tjocklek 12-20 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 565 - 630 mm (15 mm grundare än bänkskivor på fasta skåp) Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler Färdigmonterat bänkplan inkl. säkerhetsbrytare, motorer Medföljande Fäste för fronter och bänkskiva beslag MaterialStomme i aluminium specifikation Garanti 2 år

6300L

GOLVMONTERAD

6310H

6310L

X

560 - 59

X - 230

15 - 45

47

Måttuppgifter

135

X - 366

(mm)

127

127

479

700 - 1000

127

16

505

40

16

700 - 1000

X - 366 X - 366

56 / 119

47 135

56 / 119

47 135

16

15 - 45 15 - 45

121

560 - 590 560 - 590

X - 230 X - 230

97

X

40 / 103

X

40 / 103

VÄGGMONTERAD: 6300H / 6300L

32

X

560 - 590 15 - 45

121

121 97

97

X - 230

47

40 X - 366

X - 366

15 - 45

15 - 45

16

16

127

222

40 505

479

505

479

40

8

190

16

32

32

16

505

479

700 - 1000

127

190

16

8

X - 230

222

190

40

X - 230

560 - 590560 - 590

40 / 103

X

56 / 119

135

X

700 - 1000

135

32

32

222 8

47

32

56 / 119

47

505

16

505

16

X - 366 127

GOLVMONTERAD: 6310H / 6310L

40 / 103

479

479

40

135

31


BESTÄLLNINGSINFORMATION BASELIFT 6300HA Väggmonterad lyftenhet 59,0 - 100,0 cm bredd

BASELIFT 6300HA Väggmonterad lyftenhet 109,0 - 180,0 cm bredd

BASELIFT 6300HA Väggmonterad lyftenhet 189,0 - 240,0 cm bredd

Plusmodul BASELIFT 6306HA Väggmonterad plusmodul 40,0 - 100,0 cm bredd

Plusmodul BASELIFT 6306HA Väggmonterad plusmodul 110,0 - 180,0 cm bredd

Plusmodul BASELIFT 6306HA Väggmonterad plusmodul 190,0 - 240,0 cm bredd

32

BASELIFT 6300H / 6310H Bredd (cm) 59,0

Art.nr 6300HA-059

BASELIFT 6310HA Golvmonterad lyftenhet 59,0 - 100,0 cm bredd

Bredd (cm) 59,0

Art.nr 6310HA-059

60,0

6300HA-060

60,0

6310HA-060

69,0

6300HA-069

69,0

6310HA-069

70,0

6300HA-070

70,0

6310HA-070

79,0

6300HA-079

79,0

6310HA-079

80,0

6300HA-080

80,0

6310HA-080

89,0

6300HA-089

89,0

6310HA-089

90,0

6300HA-090

90,0

6310HA-090

99,0

6300HA-099

99,0

6310HA-099

100,0

6300HA-100

100,0

6310HA-100

109,0

6300HA-109

109,0

6310HA-109

110,0

6300HA-110

110,0

6310HA-110

119,0

6300HA-119

119,0

6310HA-119

120,0

6300HA-120

120,0

6310HA-120

129,0

6300HA-129

129,0

6310HA-129

130,0

6300HA-130

130,0

6310HA-130

139,0

6300HA-139

139,0

6310HA-139

140,0

6300HA-140

140,0

6310HA-140

149,0

6300HA-149

149,0

6310HA-149

150,0

6300HA-150

150,0

6310HA-150

159,0

6300HA-159

159,0

6310HA-159

160,0

6300HA-160

160,0

6310HA-160

169,0

6300HA-169

169,0

6310HA-169

170,0

6300HA-170

170,0

6310HA-170

179,0

6300HA-179

179,0

6310HA-179

180,0

6300HA-180

180,0

6310HA-180

189,0

6300HA-189

189,0

6310HA-189

190,0

6300HA-190

190,0

6310HA-190

199,0

6300HA-199

199,0

6310HA-199

200,0

6300HA-200

200,0

6310HA-200

209,0

6300HA-209

209,0

6310HA-209

210,0

6300HA-210

210,0

6310HA-210

219,0

6300HA-219

219,0

6310HA-219

220,0

6300HA-220

220,0

6310HA-220

229,0

6300HA-229

229,0

6310HA-229

230,0

6300HA-230

230,0

6310HA-230

239,0

6300HA-239

239,0

6310HA-239

240,0

6300HA-240

240,0

6310HA-240

40,0

6306HA-040

50,0

6306HA-050

60,0

BASELIFT 6310HA Golvmonterad lyftenhet 109,0 - 180,0 cm bredd

BASELIFT 6310HA Golvmonterad lyftenhet 189,0 - 240,0 cm bredd

40,0

6316HA-040

50,0

6316HA-050

6306HA-060

60,0

6316HA-060

70,0

6306HA-070

70,0

6316HA-070

80,0

6306HA-080

80,0

6316HA-080

90,0

6306HA-090

90,0

6316HA-090

100,0

6306HA-100

100,0

6316HA-100

110,0

6306HA-110

120,0

6306HA-120

130,0

Plusmodul BASELIFT 6316HA Golvmonterad plusmodul 40,0 - 100,0 cm bredd

110,0

6316HA-110

120,0

6316HA-120

6306HA-130

130,0

6316HA-130

140,0

6306HA-140

140,0

6316HA-140

150,0

6306HA-150

150,0

6316HA-150

160,0

6306HA-160

160,0

6316HA-160

170,0

6306HA-170

170,0

6316HA-170

180,0

6306HA-180

180,0

6316HA-180

190,0

6306HA-190

200,0

6306HA-200

210,0

Plusmodul BASELIFT 6316HA Golvmonterad plusmodul 110,0 - 180,0 cm bredd

190,0

6316HA-190

200,0

6316HA-200

6306HA-210

210,0

6316HA-210

220,0

6306HA-220

220,0

6316HA-220

230,0

6306HA-230

230,0

6316HA-230

240,0

6306HA-240

240,0

6316HA-240

Plusmodul BASELIFT 6316HA Golvmonterad plusmodul 190,0 - 240,0 cm bredd


TILLBEHÖR

BASELIFT 6300H / 6310H Manöverknapp i Alu-design

Bestickfack

Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm

Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

61320

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm

Klämskyddslist 61318

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

61430

Radiostyrning för 2-5 lyftare

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

61330

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

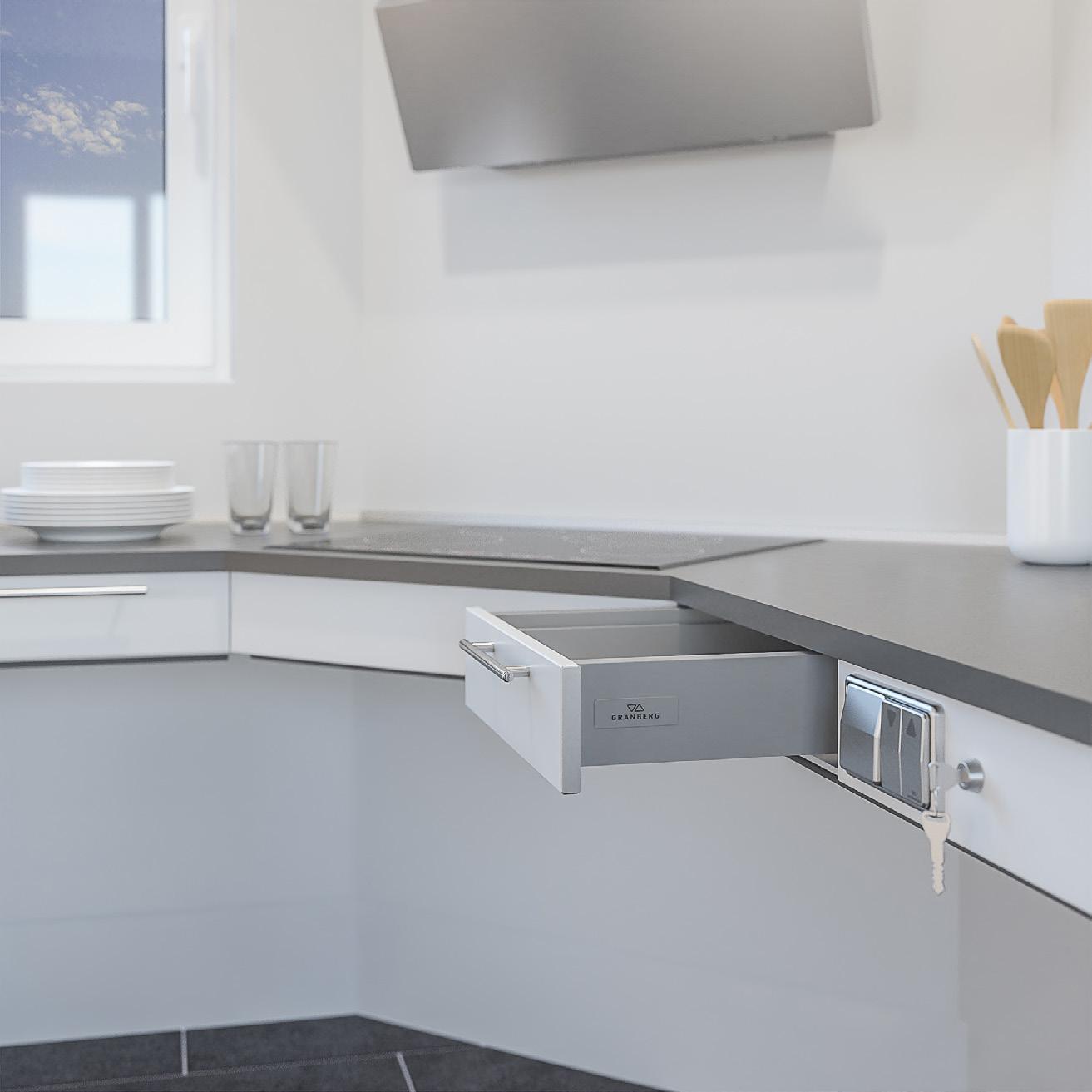

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm

385H-xxx-01

61442

Höger

61443

Klämskydd, gavel (utan täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 545 mm Till bänklyftare utan täckskivor Vänster

61444

Höger

61445

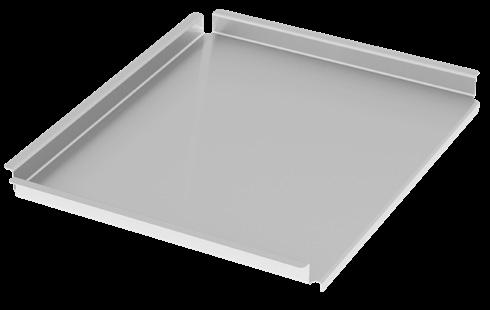

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet.

Ersätt xxx med centimeter vid beställning. T.ex. 385H-040-06 för 40,0 cm

385H-xxx-06

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion Djup: 470 mm, höjd: 85 mm Färg: Antracit (RAL 9004) 30,0 cm

465H-030

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

Front, anodiserad aluminium

Anodiserad aluminium Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

Klämskydd, gavel (täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 400 mm Till bänklyftare med täckskivor Vänster

12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st

Front, vitlackerad aluminium

Lackerad ALU, Vit RAL 9003 Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm, Höjd: 10 mm

6260-005

Slangskydd Slangskyddet monteras på valfri plats under bänkplanet, (bredvid ev. motorer), för att ge en snygg intäckning av slangar då täckskivor inte används. Beslag ingår. Bredd: 410 mm, Djup: 200 mm Vit plast

61504-01

Grå plast

61504-06

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter.

33 61400


BESTÄLLNINGSINFORMATION BASELIFT 6300LA Väggmonterad lyftenhet 59,0 - 100,0 cm bredd

BASELIFT 6300LA Väggmonterad lyftenhet 109,0 - 180,0 cm bredd

BASELIFT 6300LA Väggmonterad lyftenhet 189,0 - 240,0 cm bredd

Plusmodul BASELIFT 6306LA Väggmonterad plusmodul 40,0 - 100,0 cm bredd

Plusmodul BASELIFT 6306LA Väggmonterad plusmodul 110,0 - 180,0 cm bredd

Plusmodul BASELIFT 6306LA Väggmonterad plusmodul 190,0 - 240,0 cm bredd

34

BASELIFT 6300L / 6310L Bredd (cm) 59,0

Art.nr 6300LA-059

BASELIFT 6310LA Golvmonterad lyftenhet 59,0 - 100,0 cm bredd

Bredd (cm) 59,0

Art.nr 6310LA-059

60,0

6300LA-060

60,0

6310LA-060

69,0

6300LA-069

69,0

6310LA-069

70,0

6300LA-070

70,0

6310LA-070

79,0

6300LA-079

79,0

6310LA-079

80,0

6300LA-080

80,0

6310LA-080

89,0

6300LA-089

89,0

6310LA-089

90,0

6300LA-090

90,0

6310LA-090

99,0

6300LA-099

99,0

6310LA-099

100,0

6300LA-100

100,0

6310LA-100

109,0

6300LA-109

109,0

6310LA-109

110,0

6300LA-110

110,0

6310LA-110

119,0

6300LA-119

119,0

6310LA-119

120,0

6300LA-120

120,0

6310LA-120

129,0

6300LA-129

129,0

6310LA-129

130,0

6300LA-130

130,0

6310LA-130

139,0

6300LA-139

139,0

6310LA-139

140,0

6300LA-140

140,0

6310LA-140

149,0

6300LA-149

149,0

6310LA-149

150,0

6300LA-150

150,0

6310LA-150

159,0

6300LA-159

159,0

6310LA-159

160,0

6300LA-160

160,0

6310LA-160

169,0

6300LA-169

169,0

6310LA-169

170,0

6300LA-170

170,0

6310LA-170

179,0

6300LA-179

179,0

6310LA-179

180,0

6300LA-180

180,0

6310LA-180

189,0

6300LA-189

189,0

6310LA-189

190,0

6300LA-190

190,0

6310LA-190

199,0

6300LA-199

199,0

6310LA-199

200,0

6300LA-200

200,0

6310LA-200

209,0

6300LA-209

209,0

6310LA-209

210,0

6300LA-210

210,0

6310LA-210

219,0

6300LA-219

219,0

6310LA-219

220,0

6300LA-220

220,0

6310LA-220

229,0

6300LA-229

229,0

6310LA-229

230,0

6300LA-230

230,0

6310LA-230

239,0

6300LA-239

239,0

6310LA-239

240,0

6300LA-240

240,0

6310LA-240

40,0

6306LA-040

50,0

6306LA-050

60,0

BASELIFT 6310LA Golvmonterad lyftenhet 109,0 - 180,0 cm bredd

BASELIFT 6310LA Golvmonterad lyftenhet 189,0 - 240,0 cm bredd

40,0

6316LA-040

50,0

6316LA-050

6306LA-060

60,0

6316LA-060

70,0

6306LA-070

70,0

6316LA-070

80,0

6306LA-080

80,0

6316LA-080

90,0

6306LA-090

90,0

6316LA-090

100,0

6306LA-100

100,0

6316LA-100

110,0

6306LA-110

120,0

6306LA-120

130,0

Plusmodul BASELIFT 6316LA Golvmonterad plusmodul 40,0 - 100,0 cm bredd

110,0

6316LA-110

120,0

6316LA-120

6306LA-130

130,0

6316LA-130

140,0

6306LA-140

140,0

6316LA-140

150,0

6306LA-150

150,0

6316LA-150

160,0

6306LA-160

160,0

6316LA-160

170,0

6306LA-170

170,0

6316LA-170

180,0

6306LA-180

180,0

6316LA-180

190,0

6306LA-190

200,0

6306LA-200

210,0

Plusmodul BASELIFT 6316LA Golvmonterad plusmodul 110,0 - 180,0 cm bredd

190,0

6316LA-190

200,0

6316LA-200

6306LA-210

210,0

6316LA-210

220,0

6306LA-220

220,0

6316LA-220

230,0

6306LA-230

230,0

6316LA-230

240,0

6306LA-240

240,0

6316LA-240

Plusmodul BASELIFT 6316LA Golvmonterad plusmodul 190,0 - 240,0 cm bredd


TILLBEHÖR

BASELIFT 6300L / 6310L Manöverknapp, Mini

Klämskyddslist

Sladdansluten, för infällnad Diameter: 20 mm

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm Höjd: 10 mm

61318

61430

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Klämskydd, gavel (med täckskivor)

Radiostyrning för 2-5 lyftare

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor)

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

61445

Ger en slät undersida. Används under spishäll.

Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-01 för 40,0 cm

385L-xxx-01

Front, anodiserad aluminium

Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet.

Tillverkas i önskad längd. 20,0 - 340,0 cm

Längd anpassas efter bänklyftarens längd.

Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-06 för 40,0 cm Anodiserad aluminium Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

61444

Höger Hällskydd under bänklyftare

Front, vitlackerad aluminium

Lackerad ALU, Vit RAL 9003 Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 545 mm Till bänklyftare utan täckskivor Vänster

12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st 385L-xxx-06

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

6260-005

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

35


BASELIFT Corner 6301 / 6311 Vägg-, eller golvmonterad motordriven hörnbänklyftare, 45o framkant, 90o vägg

BASELIFT CORNER 6301 / 6311 är en motordriven hörnbänklyftare med 45o framkant och 90o bakkant. Välj mellan väggmonterade eller golvmonterade motorer. Under bänkplanet lämnas utrymmet öppet för knän och ben. Installationer under bänkplanet, (motorer, vatten, avlopp), kan döljas av teleskopiska täckskivor som ger köket ett snyggt utseende. Motorerna arbetar steglöst och justerar bänkplanet snabbt och tyst till önskad höjd. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Lyftaren förbereds från fabrik för att ge enkel installation.

36 Hörnbänklyftare med 45o snedställd framkant ger gott om benutrymme under bänkplanet samtidigt som man får bra åtkomst till arbetsytorna på sidorna. Installationer under bänkplanet döljs med täckskivor.


37 Insatsbänk med en disklåda kan integreras i hörnmodulen. Det går även bra att integrera spishäll i hörnmodulen.

Låda kan integreras i bänkplanet.


BASELIFT Corner 6301 / 6311

Funktioner och fördelar

Bra att veta

• Motordriven hörnbänklyftare, 45o framkant, 90o vägg

- Monteringsdetaljer till bänkskiva medföljer

• Spishäll eller disklåda kan monteras i hörnmodulen

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva) • Stomdjupet är justerbart 56 - 59 cm för att passa angränsande skåp • Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor

- Disklådor med max höjd 120 mm kan integreras (Ej 6301L/6311L) - Elektronik och motorsystem ”Plug and Play”

930 15

- Frontens bredd = Lyftarens bredd -4 mm 47 Frontens höjd: 6301H/6311H = 103 mm, 6301L/6311L = 40 mm 135 862 Monteringsbeslag medföljer

• Välj golvmonterad modell om stabil vägg saknas

- Täckskivor kan dölja installationer under bänkplanet 2 st , höjd 438 mm, tjocklek 12-20 mm

127

121

• 10 cm fritt utrymme under motorer för elinstallation och rördragning. (Gäller väggmonterad modell)

97

• Integrerad säkerhetsbrytare

700 - 1000

119

• Bänkplanet är ställbart i vinkel för att kompensera för lutande vägg

- Bänkskivans bredd = Lyftarens bredd

Standardutrustning 15

121

127

135 862 127

121

700 - 1000

862

119

119

47

135

97

- Säkerhetsbrytare

930 15

700 - 1000

- Vägg- eller golvmonterade motorer

930

47

97

- Fabriksmonterat aluminiumsystem med flyttbara och vinklingsbara konsoler

Rekommenderade tillval

38

- Manöverknapp

- Låda (Ej 6301L/6311L)

- Front

- Bakkantslist

- Slangskydd / täckskivor

- Bänkskiva

- Diskbänk (Ej 6301L/6311L)

- Spishäll

Hörnmodulen är utrustad med två motorer och kan användas som en enhet. Komplettera med plusmoduler för att erhålla önskad längd på vänster respektive höger vinge. Spis eller disklåda kan placeras i hörnet. Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Lådor monteras och mellansidor placeras för att underlätta slutmontage på plats.


BASELIFT Corner 6301 / 6311 Specifikationer

VÄGGMONTERAD

6301H

Montering Hörnlösning Höjdinställning

Vägg eller golv 45o framkant, 90o vägg Motordriven, steglöst ställbar 300 mm (700 - 1000 mm exkl. bänkskiva) Hastighet 30 mm / sek. Manövrering Infälld knapp eller radiostyrning Säkerhet Klämskyddslist är placerad under bänkens framkant. När listen berörs stannar lyftenheten Elanslutning Stickpropp till 230 V, max 5,0A VVS anslutningar Anslutning sker med flexibla slangar Lyftkraft 100 kg Kapslingsklass IP 20 Stomdjup 560 - 590 mm från vägg Fronthöjd 40 eller 103 mm Mått täckskivor 2 st , höjd 438 mm, tjocklek 12-20 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 565 - 630 mm (15 mm grundare än bänkskivor på fasta skåp) Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler Färdigmonterat bänkplan inkl. säkerhetsbrytare, motorer Medföljande Fäste för fronter och bänkskiva beslag MaterialStomme i aluminium specifikation Garanti 2 år 930

6311H

GOLVMONTERAD

6311L

40 / 103

6301L

15

56 / 119

47 700 - 1000

135

862 127

(mm)

97

121

Måttuppgifter

15

1030

15 15

1045 40 / 103

862 127

D - 15

5 50

135

862

16

700 - 1000

121

15

45°

16

47

97

Bänkskiva

930 8

700 - 1000

135

16 56

56 / 119

47

45°

1030

930

56 / 119

40 / 103

VÄGGMONTERAD: 6301H / 6301L

127

D - 15

15

15

1045 222

D = Bänkskivans djup på fasta skåp

15

8

190

45° 6311H / 6311L GOLVMONTERAD:

1030

15

15 15

D - 15

45°

5 50

15

16

8

1045

45°

222

Bänkskiva

16

127

1045 190

1045

16

16

700 - 1000

862

8 56

45°

135

56 / 119

16

47

15

15

39

D - 15 15

D = Bänkskivans djup på fasta skåp

45°

1030

930

8

56

50

5

1045 40 / 103

16


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6301H / 6311H

BASELIFT Corner 6301HA - Väggmonterad

BASELIFT Corner 6311HA - Golvmonterad

Lyftenhet 104,5 x 104,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 104,5 x 104,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 104,5

Plusmodul Vänster 6305HA, 40,0 - 100,0 cm

Plusmodul Vänster 6305HA , 110,0 - 180,0 cm

Plusmodul Vänster 6305HA, 190,0 - 240,0 cm

Plusmodul Höger 6306HA, 40,0 - 100,0 cm

Plusmodul Höger 6306HA , 110,0 - 180,0 cm

Plusmodul Höger 6306HA, 190,0 - 240,0 cm

40

Bredd (cm) 104,5

Art.nr 6301HA-1045

Plusmodul Vänster 6315HA, 40,0 - 100,0 cm

Art.nr 6311HA-1045

40,0

6305HA-040

40,0

6315HA-040

50,0

6305HA-050

50,0

6315HA-150

60,0

6305HA-060

60,0

6315HA-060

70,0

6305HA-070

70,0

6315HA-070

80,0

6305HA-080

80,0

6315HA-080

90,0

6305HA-090

90,0

6315HA-090

100,0

6305HA-100

100,0

6315HA-100

Plusmodul Vänster 6315HA , 110,0 - 180,0 cm

110,0

6305HA-110

110,0

6315HA-110

120,0

6305HA-120

120,0

6315HA-120

130,0

6305HA-130

130,0

6315HA-130

140,0

6305HA-140

140,0

6315HA-140

150,0

6305HA-150

150,0

6315HA-150

160,0

6305HA-160

160,0

6315HA-160

170,0

6305HA-170

170,0

6315HA-170

180,0

6305HA-180

180,0

6315HA-180

Plusmodul Vänster 6315HA, 190,0 - 240,0 cm

190,0

6305HA-190

190,0

6315HA-190

200,0

6305HA-200

200,0

6315HA-200

210,0

6305HA-210

210,0

6315HA-210

220,0

6305HA-220

220,0

6315HA-220

230,0

6305HA-230

230,0

6315HA-230

240,0

6305HA-240

240,0

6315HA-240

40,0

6306HA-040

40,0

6316HA-040

50,0

6306HA-050

50,0

6316HA-050

60,0

6306HA-060

60,0

6316HA-160

70,0

6306HA-070

70,0

6316HA-070

80,0

6306HA-080

80,0

6316HA-080

90,0

6306HA-090

90,0

6316HA-090

100,0

6306HA-100

100,0

6316HA-100

Plusmodul Höger 6316HA, 40,0 - 100,0 cm

Plusmodul Höger 6316HA , 110,0 - 180,0 cm

110,0

6306HA-110

110,0

6316HA-110

120,0

6306HA-120

120,0

6316HA-120

130,0

6306HA-130

130,0

6316HA-130

140,0

6306HA-140

140,0

6316HA-140

150,0

6306HA-150

150,0

6316HA-150

160,0

6306HA-160

160,0

6316HA-160

170,0

6306HA-170

170,0

6316HA-170

180,0

6306HA-180

180,0

6316HA-180

Plusmodul Höger 6316HA, 190,0 - 240,0 cm

190,0

6306HA-190

190,0

6316HA-190

200,0

6306HA-200

200,0

6316HA-200

210,0

6306HA-210

210,0

6316HA-210

220,0

6306HA-220

220,0

6316HA-220

230,0

6306HA-230

230,0

6316HA-230

240,0

6306HA-240

240,0

6316HA-240


TILLBEHÖR

BASELIFT Corner 6301H / 6311H Manöverknapp i Alu-design

Bestickfack

Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm

Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

61320

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61318

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm, Höjd: 10 mm 61430

Radiostyrning för 2-5 lyftare

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

Klämskyddslist

61330

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

Klämskydd, gavel (täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 545 mm Till bänklyftare utan täckskivor Vänster

61444

Höger

61445

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet. 12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st

6260-240

Front, vitlackerad aluminium Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm Lackerad ALU, Vit RAL 9003 Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

385H-xxx-01

Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

Front, anodiserad aluminium Ersätt xxx med centimeter vid beställning. T.ex. 385H-040-06 för 40,0 cm Anodiserad aluminium Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet.

385H-xxx-06

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion Djup: 470 mm, höjd: 85 mm Färg: Antracit (RAL 9004) 30,0 cm

465H-030

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

6260-005

Slangskydd Slangskyddet monteras på valfri plats under bänkplanet, (bredvid ev. motorer), för att ge en snygg intäckning av slangar då täckskivor inte används. Beslag ingår. Bredd: 410 mm, Djup: 200 mm Vit plast

61504-01

Grå plast

61504-06

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter.

41 61400


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6301L / 6311L

BASELIFT Corner 6301LA - Väggmonterad

BASELIFT Corner 6311LA - Golvmonterad

Lyftenhet 104,5 x 104,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 104,5 x 104,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 104,5

Plusmodul Vänster 6305LA, 40,0 - 100,0 cm

Plusmodul Vänster 6305LA , 110,0 - 180,0 cm

Plusmodul Vänster 6305LA, 190,0 - 240,0 cm

Plusmodul Höger 6306LA, 40,0 - 100,0 cm

Plusmodul Höger 6306LA , 110,0 - 180,0 cm

Plusmodul Höger 6306LA, 190,0 - 240,0 cm

42

Bredd (cm) 104,5

Art.nr 6301LA-1045

Plusmodul Vänster 6315LA, 40,0 - 100,0 cm

Art.nr 6311LA-1045

40,0

6305LA-040

40,0

6315LA-040

50,0

6305LA-050

50,0

6315LA-150

60,0

6305LA-060

60,0

6315LA-060

70,0

6305LA-070

70,0

6315LA-070

80,0

6305LA-080

80,0

6315LA-080

90,0

6305LA-090

90,0

6315LA-090

100,0

6305LA-100

100,0

6315LA-100

Plusmodul Vänster 6315LA , 110,0 - 180,0 cm

110,0

6305LA-110

110,0

6315LA-110

120,0

6305LA-120

120,0

6315LA-120

130,0

6305LA-130

130,0

6315LA-130

140,0

6305LA-140

140,0

6315LA-140

150,0

6305LA-150

150,0

6315LA-150

160,0

6305LA-160

160,0

6315LA-160

170,0

6305LA-170

170,0

6315LA-170

180,0

6305LA-180

180,0

6315LA-180

Plusmodul Vänster 6315LA, 190,0 - 240,0 cm

190,0

6305LA-190

190,0

6315LA-190

200,0

6305LA-200

200,0

6315LA-200

210,0

6305LA-210

210,0

6315LA-210

220,0

6305LA-220

220,0

6315LA-220

230,0

6305LA-230

230,0

6315LA-230

240,0

6305LA-240

240,0

6315LA-240

40,0

6306LA-040

40,0

6316LA-040

50,0

6306LA-050

50,0

6316LA-050

60,0

6306LA-060

60,0

6316LA-160

70,0

6306LA-070

70,0

6316LA-070

80,0

6306LA-080

80,0

6316LA-080

90,0

6306LA-090

90,0

6316LA-090

100,0

6306LA-100

100,0

6316LA-100

Plusmodul Höger 6316LA, 40,0 - 100,0 cm

Plusmodul Höger 6316LA , 110,0 - 180,0 cm

110,0

6306LA-110

110,0

6316LA-110

120,0

6306LA-120

120,0

6316LA-120

130,0

6306LA-130

130,0

6316LA-130

140,0

6306LA-140

140,0

6316LA-140

150,0

6306LA-150

150,0

6316LA-150

160,0

6306LA-160

160,0

6316LA-160

170,0

6306LA-170

170,0

6316LA-170

180,0

6306LA-180

180,0

6316LA-180

Plusmodul Höger 6316LA, 190,0 - 240,0 cm

190,0

6306LA-190

190,0

6316LA-190

200,0

6306LA-200

200,0

6316LA-200

210,0

6306LA-210

210,0

6316LA-210

220,0

6306LA-220

220,0

6316LA-220

230,0

6306LA-230

230,0

6316LA-230

240,0

6306LA-240

240,0

6316LA-240


TILLBEHÖR

BASELIFT Corner 6301L / 6311L Manöverknapp, Mini

Klämskyddslist

Sladdansluten, för infällnad Diameter: 20 mm

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm Höjd: 10 mm

61318

61430

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Klämskydd, gavel (med täckskivor)

Radiostyrning för 2-5 lyftare

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor)

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

61445

Ger en slät undersida. Används under spishäll.

Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-01 för 40,0 cm

385L-xxx-01

Front, anodiserad aluminium

Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet.

Tillverkas i önskad längd. 20,0 - 340,0 cm

Längd anpassas efter bänklyftarens längd.

Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-06 för 40,0 cm Anodiserad aluminium Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

61444

Höger Hällskydd under bänklyftare

Front, vitlackerad aluminium

Lackerad ALU, Vit RAL 9003 Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 545 mm Till bänklyftare utan täckskivor Vänster

12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st 385L-xxx-06

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

6260-005

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

43


BASELIFT Corner 6302 / 6312 Vägg-, eller golvmonterad motordriven hörnbänklyftare, 45o framkant, 45o vägg

44 Hörnbänklyftare med 45o snedställd framkant och bakkant ger köket ett exklusivt utseende, samtidigt som man får bra åtkomst till arbetsytorna på sidorna. Installationer under bänkplanet döljs med täckskivor.


BASELIFT CORNER 6302 / 6312 är en motordriven hörnbänklyftare med 45o framkant och 45o bakkant. Välj mellan väggmonterade eller golvmonterade motorer. Under bänkplanet lämnas utrymmet öppet för knän och ben. Installationer under bänkplanet, (motorer, vatten, avlopp), kan döljas av teleskopiska täckskivor som ger köket ett snyggt utseende. Motorerna arbetar steglöst och justerar bänkplanet snabbt och tyst till önskad höjd. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Lyftaren förbereds från fabrik för att ge enkel installation.

45 Spishäll kan integreras i hörnmodulen. Det går även bra att integrera insatsbänk med en disklåda i hörnmodulen.

Låda kan integreras i bänkplanet.


BASELIFT Corner 6302 / 6312

Funktioner och fördelar

Bra att veta

• Motordriven hörnbänklyftare, 45o framkant, 45o vägg

- Monteringsdetaljer till bänkskiva medföljer

• Spishäll eller disklåda kan monteras i hörnmodulen

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva) • Stomdjupet är justerbart 56 - 59 cm för att passa angränsande skåp • Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor • Bänkplanet är ställbart i vinkel för att kompensera för lutande vägg • Integrerad säkerhetsbrytare • 10 cm fritt utrymme under motorer för elinstallation och rördragning. (Gäller väggmonterad modell) • Välj golvmonterad modell om stabil vägg saknas

- Bänkskivans bredd = Lyftarens bredd - Disklådor med max höjd 120 mm kan integreras (Ej 6302L/6312L) - Elektronik och motorsystem ”Plug and Play” - Frontens bredd = Lyftarens bredd -4 mm Frontens höjd: 6302H/6312H = 103 mm, 6302L/6312L = 40 mm Monteringsbeslag medföljer - Täckskivor kan dölja installationer under bänkplanet 2 st , höjd 438 mm, tjocklek 12-20 mm

Standardutrustning - Fabriksmonterat aluminiumsystem med flyttbara och vinklingsbara konsoler - Vägg- eller golvmonterade motorer - Säkerhetsbrytare

Rekommenderade tillval

46

- Manöverknapp

- Låda (Ej 6302L/6312L)

- Front

- Bakkantslist

- Slangskydd / täckskivor

- Bänkskiva

- Diskbänk (Ej 6302L/6312L)

- Spishäll

Hörnmodulen är utrustad med två motorer och kan användas som en enhet. Komplettera med plusmoduler för att erhålla önskad längd på vänster respektive höger vinge. Spis eller disklåda kan placeras i hörnet. Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Lådor monteras och mellansidor placeras för att underlätta slutmontage på plats.


BASELIFT Corner 6302 / 6312 Specifikationer

VÄGGMONTERAD

6302H

Montering Hörnlösning Höjdinställning

Vägg eller golv 45o framkant, 45o vägg Motordriven, steglöst ställbar 300 mm (700 - 1000 mm exkl. bänkskiva) Hastighet 30 mm / sek. Manövrering Infälld knapp eller radiostyrning Säkerhet Klämskyddslist är placerad under bänkens framkant. När listen berörs stannar lyftenheten Elanslutning Stickpropp till 230 V, max 5,0A VVS anslutningar Anslutning sker med flexibla slangar Lyftkraft 100 kg Kapslingsklass IP 20 Stomdjup 560 - 590 mm från vägg Fronthöjd 40 eller 103 mm Mått täckskivor 2 st , höjd 438 mm, tjocklek 12-20 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 565 - 630 mm (15 mm grundare än bänkskivor på fasta skåp) Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler Färdigmonterat bänkplan inkl. säkerhetsbrytare, motorer Medföljande Fäste för fronter och bänkskiva beslag MaterialStomme i aluminium specifikation Garanti 2 år 15

6302L

GOLVMONTERAD

6312L

40 / 103

6312H

128

56 / 119

47 135

127

40 / 103

VÄGGMONTERAD: 6302H / 6302L

(mm)

97

121

Måttuppgifter

128

237

15

243

15

50

5

15

40 / 103 1045

15

8

128

56

56 / 119

34

,6

21

11

11

47 135

D - 15

45° 16

Bänkskiva

1045

237

16

243

16

121

97

135

45°

47

56 / 119

127

127

D - 15

243 222

D = Bänkskivans djup på fasta skåp

8

190

15

45°

11

GOLVMONTERAD: 6312H / 6312L 15

237

15

5 50

15

8

128

56

40 / 103 1045

243

34

16

15

5 50

1045

243

16

,6

8

56

56 / 119

21

16

11

135

45°

47

34

11

D - 15

45° 16

Bänkskiva

127

243

16

8

1045

45°

222

190

237

1045

15

D - 15

243

15

D = Bänkskivans djup på fasta skåp

45

15

47


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6302H / 6312H

BASELIFT Corner 6302HA - Väggmonterad

BASELIFT Corner 6312HA - Golvmonterad

Lyftenhet 104,5 x 104,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 104,5 x 104,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 104,5

Plusmodul Vänster 6305HA, 40,0 - 100,0 cm

Plusmodul Vänster 6305HA , 110,0 - 180,0 cm

Plusmodul Vänster 6305HA, 190,0 - 240,0 cm

Plusmodul Höger 6306HA, 40,0 - 100,0 cm

Plusmodul Höger 6306HA , 110,0 - 180,0 cm

Plusmodul Höger 6306HA, 190,0 - 240,0 cm

48

Bredd (cm) 104,5

Art.nr 6302HA-1045

Plusmodul Vänster 6315HA, 40,0 - 100,0 cm

Art.nr 6312HA-1045

40,0

6305HA-040

40,0

6315HA-040

50,0

6305HA-050

50,0

6315HA-150

60,0

6305HA-060

60,0

6315HA-060

70,0

6305HA-070

70,0

6315HA-070

80,0

6305HA-080

80,0

6315HA-080

90,0

6305HA-090

90,0

6315HA-090

100,0

6305HA-100

100,0

6315HA-100

Plusmodul Vänster 6315HA , 110,0 - 180,0 cm

110,0

6305HA-110

110,0

6315HA-110

120,0

6305HA-120

120,0

6315HA-120

130,0

6305HA-130

130,0

6315HA-130

140,0

6305HA-140

140,0

6315HA-140

150,0

6305HA-150

150,0

6315HA-150

160,0

6305HA-160

160,0

6315HA-160

170,0

6305HA-170

170,0

6315HA-170

180,0

6305HA-180

180,0

6315HA-180

Plusmodul Vänster 6315HA, 190,0 - 240,0 cm

190,0

6305HA-190

190,0

6315HA-190

200,0

6305HA-200

200,0

6315HA-200

210,0

6305HA-210

210,0

6315HA-210

220,0

6305HA-220

220,0

6315HA-220

230,0

6305HA-230

230,0

6315HA-230

240,0

6305HA-240

240,0

6315HA-240

40,0

6306HA-040

40,0

6316HA-040

50,0

6306HA-050

50,0

6316HA-050

60,0

6306HA-060

60,0

6316HA-160

70,0

6306HA-070

70,0

6316HA-070

80,0

6306HA-080

80,0

6316HA-080

90,0

6306HA-090

90,0

6316HA-090

100,0

6306HA-100

100,0

6316HA-100

Plusmodul Höger 6316HA, 40,0 - 100,0 cm

Plusmodul Höger 6316HA , 110,0 - 180,0 cm

110,0

6306HA-110

110,0

6316HA-110

120,0

6306HA-120

120,0

6316HA-120

130,0

6306HA-130

130,0

6316HA-130

140,0

6306HA-140

140,0

6316HA-140

150,0

6306HA-150

150,0

6316HA-150

160,0

6306HA-160

160,0

6316HA-160

170,0

6306HA-170

170,0

6316HA-170

180,0

6306HA-180

180,0

6316HA-180

Plusmodul Höger 6316HA, 190,0 - 240,0 cm

190,0

6306HA-190

190,0

6316HA-190

200,0

6306HA-200

200,0

6316HA-200

210,0

6306HA-210

210,0

6316HA-210

220,0

6306HA-220

220,0

6316HA-220

230,0

6306HA-230

230,0

6316HA-230

240,0

6306HA-240

240,0

6316HA-240


TILLBEHÖR

BASELIFT Corner 6302H / 6312H Manöverknapp i Alu-design

Bestickfack

Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm

Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

61320

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61318

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm, Höjd: 10 mm 61430

Radiostyrning för 2-5 lyftare

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

Klämskyddslist

61330

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

Klämskydd, gavel (täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 545 mm Till bänklyftare utan täckskivor Vänster

61444

Höger

61445

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet. 12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st

6260-240

Front, vitlackerad aluminium Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm Lackerad ALU, Vit RAL 9003 Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

385H-xxx-01

Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

Front, anodiserad aluminium Ersätt xxx med centimeter vid beställning. T.ex. 385H-040-06 för 40,0 cm Anodiserad aluminium Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet.

385H-xxx-06

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion Djup: 470 mm, höjd: 85 mm Färg: Antracit (RAL 9004) 30,0 cm

465H-030

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

6260-005

Slangskydd Slangskyddet monteras på valfri plats under bänkplanet, (bredvid ev. motorer), för att ge en snygg intäckning av slangar då täckskivor inte används. Beslag ingår. Bredd: 410 mm, Djup: 200 mm Vit plast

61504-01

Grå plast

61504-06

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter.

49 61400


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6302L / 6312L

BASELIFT Corner 6302LA - Väggmonterad

BASELIFT Corner 6312LA - Golvmonterad

Lyftenhet 104,5 x 104,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 104,5 x 104,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 104,5

Plusmodul Vänster 6305LA, 40,0 - 100,0 cm

Plusmodul Vänster 6305LA , 110,0 - 180,0 cm

Plusmodul Vänster 6305LA, 190,0 - 240,0 cm

Plusmodul Höger 6306LA, 40,0 - 100,0 cm

Plusmodul Höger 6306LA , 110,0 - 180,0 cm

Plusmodul Höger 6306LA, 190,0 - 240,0 cm

50

Bredd (cm) 104,5

Art.nr 6302LA-1045

Plusmodul Vänster 6315LA, 40,0 - 100,0 cm

Art.nr 6312LA-1045

40,0

6305LA-040

40,0

6315LA-040

50,0

6305LA-050

50,0

6315LA-150

60,0

6305LA-060

60,0

6315LA-060

70,0

6305LA-070

70,0

6315LA-070

80,0

6305LA-080

80,0

6315LA-080

90,0

6305LA-090

90,0

6315LA-090

100,0

6305LA-100

100,0

6315LA-100

Plusmodul Vänster 6315LA , 110,0 - 180,0 cm

110,0

6305LA-110

110,0

6315LA-110

120,0

6305LA-120

120,0

6315LA-120

130,0

6305LA-130

130,0

6315LA-130

140,0

6305LA-140

140,0

6315LA-140

150,0

6305LA-150

150,0

6315LA-150

160,0

6305LA-160

160,0

6315LA-160

170,0

6305LA-170

170,0

6315LA-170

180,0

6305LA-180

180,0

6315LA-180

Plusmodul Vänster 6315LA, 190,0 - 240,0 cm

190,0

6305LA-190

190,0

6315LA-190

200,0

6305LA-200

200,0

6315LA-200

210,0

6305LA-210

210,0

6315LA-210

220,0

6305LA-220

220,0

6315LA-220

230,0

6305LA-230

230,0

6315LA-230

240,0

6305LA-240

240,0

6315LA-240

40,0

6306LA-040

40,0

6316LA-040

50,0

6306LA-050

50,0

6316LA-050

60,0

6306LA-060

60,0

6316LA-160

70,0

6306LA-070

70,0

6316LA-070

80,0

6306LA-080

80,0

6316LA-080

90,0

6306LA-090

90,0

6316LA-090

100,0

6306LA-100

100,0

6316LA-100

Plusmodul Höger 6316LA, 40,0 - 100,0 cm

Plusmodul Höger 6316LA , 110,0 - 180,0 cm

110,0

6306LA-110

110,0

6316LA-110

120,0

6306LA-120

120,0

6316LA-120

130,0

6306LA-130

130,0

6316LA-130

140,0

6306LA-140

140,0

6316LA-140

150,0

6306LA-150

150,0

6316LA-150

160,0

6306LA-160

160,0

6316LA-160

170,0

6306LA-170

170,0

6316LA-170

180,0

6306LA-180

180,0

6316LA-180

Plusmodul Höger 6316LA, 190,0 - 240,0 cm

190,0

6306LA-190

190,0

6316LA-190

200,0

6306LA-200

200,0

6316LA-200

210,0

6306LA-210

210,0

6316LA-210

220,0

6306LA-220

220,0

6316LA-220

230,0

6306LA-230

230,0

6316LA-230

240,0

6306LA-240

240,0

6316LA-240


TILLBEHÖR

BASELIFT Corner 6302L / 6312L Manöverknapp, Mini

Klämskyddslist

Sladdansluten, för infällnad Diameter: 20 mm

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm Höjd: 10 mm

61318

61430

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Klämskydd, gavel (med täckskivor)

Radiostyrning för 2-5 lyftare

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor)

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

61445

Ger en slät undersida. Används under spishäll.

Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-01 för 40,0 cm

385L-xxx-01

Front, anodiserad aluminium

Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet.

Tillverkas i önskad längd. 20,0 - 340,0 cm

Längd anpassas efter bänklyftarens längd.

Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-06 för 40,0 cm Anodiserad aluminium Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

61444

Höger Hällskydd under bänklyftare

Front, vitlackerad aluminium

Lackerad ALU, Vit RAL 9003 Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 545 mm Till bänklyftare utan täckskivor Vänster

12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st 385L-xxx-06

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

6260-005

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

51


BASELIFT Corner 6303 / 6313 Vägg-, eller golvmonterad motordriven hörnbänklyftare, 90o framkant, 90o vägg

BASELIFT CORNER 6303 / 6313 är en motordriven hörnbänklyftare med 90o framkant och 90o bakkant. Välj mellan väggmonterade eller golvmonterade motorer. Under bänkplanet lämnas utrymmet öppet för knän och ben. Installationer under bänkplanet, (motorer, vatten, avlopp), kan döljas av teleskopiska täckskivor som ger köket ett snyggt utseende. Motorerna arbetar steglöst och justerar bänkplanet snabbt och tyst till önskad höjd. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Lyftaren förbereds från fabrik för att ge enkel installation.

52 Hörnbänklyftare med 90o framkant och bakkant ger bra åtkomst till arbetsytorna på sidorna. Installationer under bänken döljs med täckskivor.


53 Insatsbänk och spishäll kan integreras i bänkplanet.

Låda kan integreras i bänkplanet.


BASELIFT Corner 6303 / 6313

Funktioner och fördelar

Bra att veta

• Motordriven hörnbänklyftare, 90o framkant, 90o vägg

- Monteringsdetaljer till bänkskiva medföljer

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva)

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• Stomdjupet är justerbart 56 - 59 cm för att passa angränsande skåp • Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor • Bänkplanet är ställbart i vinkel för att kompensera för lutande vägg • Integrerad säkerhetsbrytare • 10 cm fritt utrymme under motorer för elinstallation och rördragning. (Gäller väggmonterad modell) • Välj golvmonterad modell om stabil vägg saknas

- Bänkskivans bredd = Lyftarens bredd - Disklådor med max höjd 120 mm kan integreras (Ej 6303L/6313L) - Elektronik och motorsystem ”Plug and Play” - Frontens bredd = Lyftarens bredd -4 mm Frontens höjd: 6303H/6313H = 103 mm, 6303L/6313L = 40 mm Monteringsbeslag medföljer - Täckskivor kan dölja installationer under bänkplanet 2 st , höjd 438 mm, tjocklek 12-20 mm

Standardutrustning - Fabriksmonterat aluminiumsystem med flyttbara och vinklingsbara konsoler - Vägg- eller golvmonterade motorer - Säkerhetsbrytare

Rekommenderade tillval

54

- Manöverknapp

- Låda (Ej 6303L/6313L)

- Front

- Bakkantslist

- Slangskydd / täckskivor

- Bänkskiva

- Diskbänk (Ej 6303L/6313L)

- Spishäll

Hörnmodulen är utrustad med två motorer och kan användas som en enhet. Komplettera med plusmoduler för att erhålla önskad längd på vänster respektive höger vinge. Diskbänk och spis kan placeras i plusmodulerna. Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Lådor monteras och mellansidor placeras för att underlätta slutmontage på plats.


BASELIFT Corner 6303 / 6313 Specifikationer

VÄGGMONTERAD

6303H

Montering Hörnlösning Höjdinställning

Vägg eller golv 90o framkant, 90o vägg Motordriven, steglöst ställbar 300 mm (700 - 1000 mm exkl. bänkskiva) Hastighet 30 mm / sek. Manövrering Infälld knapp eller radiostyrning Säkerhet Klämskyddslist är placerad under bänkens framkant. När listen berörs stannar lyftenheten Elanslutning Stickpropp till 230 V, max 5,0A VVS anslutningar Anslutning sker med flexibla slangar Lyftkraft 100 kg Kapslingsklass IP 20 Stomdjup 560 - 590 mm från vägg Fronthöjd 40 eller 103 mm Mått täckskivor 2 st , höjd 438 mm, tjocklek 12-20 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 565 - 630 mm (15 mm grundare än bänkskivor på fasta skåp) Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler Färdigmonterat bänkplan inkl. säkerhetsbrytare, motorer Medföljande Fäste för fronter och bänkskiva beslag MaterialStomme i aluminium specifikation Garanti 2 år

6313H

GOLVMONTERAD

6313L

40 / 103

6303L

480 15

47 135

700 - 1000

Måttuppgifter

127

(mm)

40 / 103

97

121

VÄGGMONTERAD: 6303H / 6303L

D - 15 15

480

15

15

15

Bänkskiva

480 16

15

16

595 127

40 / 103

700 - 1000

135

D - 15

°

90

47

15 595 135

700 - 1000

121

97

47

D = Bänkskivans djup på fasta skåp 127

15

190 222

595

8

°

90

GOLVMONTERAD: 6313H / 6313L

D - 15 15

480 15

15

15

16

40 / 103

16

15

700 - 1000

135

Bänkskiva 16

16

47

D - 15

595

°

90

595

127

15 595

190 222

15

8

D = Bänkskivans djup på fasta skåp

55

90


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6303H / 6313H

BASELIFT Corner 6303HA - Väggmonterad

BASELIFT Corner 6313HA - Golvmonterad

Lyftenhet 59,5 x 59,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 59,5 x 59,5 cm För 103 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 59,5

Plusmodul Vänster 6305HA, 40,0 - 100,0 cm

Plusmodul Vänster 6305HA , 110,0 - 180,0 cm

Plusmodul Vänster 6305HA, 190,0 - 240,0 cm

Plusmodul Höger 6306HA, 40,0 - 100,0 cm

Plusmodul Höger 6306HA , 110,0 - 180,0 cm

Plusmodul Höger 6306HA, 190,0 - 240,0 cm

56

Bredd (cm) 59,5

Art.nr 6303HA-595

Plusmodul Vänster 6315HA, 40,0 - 100,0 cm

Art.nr 6313HA-595

40,0

6305HA-040

40,0

6315HA-040

50,0

6305HA-050

50,0

6315HA-150

60,0

6305HA-060

60,0

6315HA-060

70,0

6305HA-070

70,0

6315HA-070

80,0

6305HA-080

80,0

6315HA-080

90,0

6305HA-090

90,0

6315HA-090

100,0

6305HA-100

100,0

6315HA-100

Plusmodul Vänster 6315HA , 110,0 - 180,0 cm

110,0

6305HA-110

110,0

6315HA-110

120,0

6305HA-120

120,0

6315HA-120

130,0

6305HA-130

130,0

6315HA-130

140,0

6305HA-140

140,0

6315HA-140

150,0

6305HA-150

150,0

6315HA-150

160,0

6305HA-160

160,0

6315HA-160

170,0

6305HA-170

170,0

6315HA-170

180,0

6305HA-180

180,0

6315HA-180

Plusmodul Vänster 6315HA, 190,0 - 240,0 cm

190,0

6305HA-190

190,0

6315HA-190

200,0

6305HA-200

200,0

6315HA-200

210,0

6305HA-210

210,0

6315HA-210

220,0

6305HA-220

220,0

6315HA-220

230,0

6305HA-230

230,0

6315HA-230

240,0

6305HA-240

240,0

6315HA-240

40,0

6306HA-040

40,0

6316HA-040

50,0

6306HA-050

50,0

6316HA-050

60,0

6306HA-060

60,0

6316HA-160

70,0

6306HA-070

70,0

6316HA-070

80,0

6306HA-080

80,0

6316HA-080

90,0

6306HA-090

90,0

6316HA-090

100,0

6306HA-100

100,0

6316HA-100

Plusmodul Höger 6316HA, 40,0 - 100,0 cm

Plusmodul Höger 6316HA , 110,0 - 180,0 cm

110,0

6306HA-110

110,0

6316HA-110

120,0

6306HA-120

120,0

6316HA-120

130,0

6306HA-130

130,0

6316HA-130

140,0

6306HA-140

140,0

6316HA-140

150,0

6306HA-150

150,0

6316HA-150

160,0

6306HA-160

160,0

6316HA-160

170,0

6306HA-170

170,0

6316HA-170

180,0

6306HA-180

180,0

6316HA-180

Plusmodul Höger 6316HA, 190,0 - 240,0 cm

190,0

6306HA-190

190,0

6316HA-190

200,0

6306HA-200

200,0

6316HA-200

210,0

6306HA-210

210,0

6316HA-210

220,0

6306HA-220

220,0

6316HA-220

230,0

6306HA-230

230,0

6316HA-230

240,0

6306HA-240

240,0

6316HA-240


TILLBEHÖR

BASELIFT Corner 6303H / 6313H Manöverknapp i Alu-design

Bestickfack

Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm

Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

61320

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61318

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm, Höjd: 10 mm 61430

Radiostyrning för 2-5 lyftare

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

Klämskyddslist

61330

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

Klämskydd, gavel (täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor) Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm, Djup: 545 mm Till bänklyftare utan täckskivor Vänster

61444

Höger

61445

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet. 12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st

6260-240

Front, vitlackerad aluminium Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm Lackerad ALU, Vit RAL 9003 Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

385H-xxx-01

Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

Front, anodiserad aluminium Ersätt xxx med centimeter vid beställning. T.ex. 385H-040-06 för 40,0 cm Anodiserad aluminium Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet.

385H-xxx-06

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion Djup: 470 mm, höjd: 85 mm Färg: Antracit (RAL 9004) 30,0 cm

465H-030

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

6260-005

Slangskydd Slangskyddet monteras på valfri plats under bänkplanet, (bredvid ev. motorer), för att ge en snygg intäckning av slangar då täckskivor inte används. Beslag ingår. Bredd: 410 mm, Djup: 200 mm Vit plast

61504-01

Grå plast

61504-06

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter.

57 61400


BESTÄLLNINGSINFORMATION

BASELIFT Corner 6303L / 6313L

BASELIFT Corner 6303LA - Väggmonterad

BASELIFT Corner 6313LA - Golvmonterad

Lyftenhet 59,5 x 59,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Lyftenhet 59,5 x 59,5 cm För 40 mm front Stomdjup 56,0 - 59,0 cm 2 motorer Säkerhetsbrytare

Bredd (cm) 59,5

Plusmodul Vänster 6305LA, 40,0 - 100,0 cm

Plusmodul Vänster 6305LA , 110,0 - 180,0 cm

Plusmodul Vänster 6305LA, 190,0 - 240,0 cm

Plusmodul Höger 6306LA, 40,0 - 100,0 cm

Plusmodul Höger 6306LA , 110,0 - 180,0 cm

Plusmodul Höger 6306LA, 190,0 - 240,0 cm

58

Bredd (cm) 59,5

Art.nr 6303LA-595

Plusmodul Vänster 6315LA, 40,0 - 100,0 cm

Art.nr 6313LA-595

40,0

6305LA-040

40,0

6315LA-040

50,0

6305LA-050

50,0

6315LA-150

60,0

6305LA-060

60,0

6315LA-060

70,0

6305LA-070

70,0

6315LA-070

80,0

6305LA-080

80,0

6315LA-080

90,0

6305LA-090

90,0

6315LA-090

100,0

6305LA-100

100,0

6315LA-100

Plusmodul Vänster 6315LA , 110,0 - 180,0 cm

110,0

6305LA-110

110,0

6315LA-110

120,0

6305LA-120

120,0

6315LA-120

130,0

6305LA-130

130,0

6315LA-130

140,0

6305LA-140

140,0

6315LA-140

150,0

6305LA-150

150,0

6315LA-150

160,0

6305LA-160

160,0

6315LA-160

170,0

6305LA-170

170,0

6315LA-170

180,0

6305LA-180

180,0

6315LA-180

Plusmodul Vänster 6315LA, 190,0 - 240,0 cm

190,0

6305LA-190

190,0

6315LA-190

200,0

6305LA-200

200,0

6315LA-200

210,0

6305LA-210

210,0

6315LA-210

220,0

6305LA-220

220,0

6315LA-220

230,0

6305LA-230

230,0

6315LA-230

240,0

6305LA-240

240,0

6315LA-240

40,0

6306LA-040

40,0

6316LA-040

50,0

6306LA-050

50,0

6316LA-050

60,0

6306LA-060

60,0

6316LA-160

70,0

6306LA-070

70,0

6316LA-070

80,0

6306LA-080

80,0

6316LA-080

90,0

6306LA-090

90,0

6316LA-090

100,0

6306LA-100

100,0

6316LA-100

Plusmodul Höger 6316LA, 40,0 - 100,0 cm

Plusmodul Höger 6316LA , 110,0 - 180,0 cm

110,0

6306LA-110

110,0

6316LA-110

120,0

6306LA-120

120,0

6316LA-120

130,0

6306LA-130

130,0

6316LA-130

140,0

6306LA-140

140,0

6316LA-140

150,0

6306LA-150

150,0

6316LA-150

160,0

6306LA-160

160,0

6316LA-160

170,0

6306LA-170

170,0

6316LA-170

180,0

6306LA-180

180,0

6316LA-180

Plusmodul Höger 6316LA, 190,0 - 240,0 cm

190,0

6306LA-190

190,0

6316LA-190

200,0

6306LA-200

200,0

6316LA-200

210,0

6306LA-210

210,0

6316LA-210

220,0

6306LA-220

220,0

6316LA-220

230,0

6306LA-230

230,0

6316LA-230

240,0

6306LA-240

240,0

6316LA-240


TILLBEHÖR

BASELIFT Corner 6303L / 6313L Manöverknapp, Mini

Klämskyddslist

Sladdansluten, för infällnad Diameter: 20 mm

Används om klämskydd önskas på gavel, (vid öppen sida). Längd: 370 mm Höjd: 10 mm

61318

61430

Radiostyrning för 1 lyftare

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

För två lyftare

61387

För tre lyftare

61388

För fyra lyftare

61389

För fem lyftare

61390

Klämskydd, gavel (med täckskivor)

Radiostyrning för 2-5 lyftare

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 400 mm Till bänklyftare med täckskivor Vänster

61442

Höger

61443

Klämskydd, gavel (utan täckskivor)

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

61445

Ger en slät undersida. Används under spishäll.

Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-01 för 40,0 cm

385L-xxx-01

Front, anodiserad aluminium

Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installationer under bänkplanet.

Tillverkas i önskad längd. 20,0 - 340,0 cm

Längd anpassas efter bänklyftarens längd.

Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-06 för 40,0 cm Anodiserad aluminium Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

61444

Höger Hällskydd under bänklyftare

Front, vitlackerad aluminium

Lackerad ALU, Vit RAL 9003 Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

Används då bänklyftarens undersida går ovanför angränsande inredning. Höjd: 263 mm Djup: 545 mm Till bänklyftare utan täckskivor Vänster

12 mm vit melamin, 2 st höjd 438 mm Över 2400 mm krävs 2 st 385L-xxx-06

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006 Över 2400 mm krävs 2 st

6260-005

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

59


SIDELIFT 6400

Golvmonterad, motordriven rak bänklyftare med sidomotorer

SIDELIFT 6400 är en rak, motordriven bänklyftare där skåp kan hängas under hela lyftaren eller under vissa sektioner. Kraftfulla motorer (400 kg lyftkraft) är placerade på kortsidorna. Motorerna arbetar steglöst och justerar bänkplanet snabbt och tyst till önskad höjd. Lyftaren är utrustad med ett tillförlitligt säkerhetssystem som garanterar säker drift utan klämrisker. Lyftaren förbereds från fabrik för att ge enkel installation.

60 Med SIDELIFT skapas en ergonomisk köksbänk med komfort för alla. Motorerna tar minimalt med utrymme, och det finns gott om plats till förvaring i de hängande hurtsarna.


61 Om behovet förändras kan hurtsarna enkelt monteras bort för att ge utrymme för sittande arbete. Lika enkelt kan hurtsarna återmonteras för återställning.


SIDELIFT 6400

Funktioner och fördelar

Bra att veta

• Motordriven, rak bänklyftare med sidomotorer

- Monteringsdetaljer till bänkskiva medföljer

• Skåp kan hängas under hela bänken eller under vissa delar

- Bänkskivans bredd = Lyftarens bredd

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva)

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• 400 kg lyftkraft • Säkerhetsbrytare under skåp och knäfria ytor • Manöverknapp, Mini sitter i motorenheterna

- Disklådor med max höjd 120 mm kan integreras - Elektronik och motorsystem ”Plug and Play”

Standardutrustning - Fabriksmonterat aluminiumsystem - Golvmonterade motorer - Manöverknapp

- Frontens bredd = Lyftarens bredd -94 mm Frontens höjd = 103 mm Monteringsbeslag medföljer - Täckskivor kan dölja installationer under bänkplanet Bredd = Lyftarens bredd -410 mm 2 st höjd 438 mm, tjocklek 12-20 mm

Rekommenderade tillval - Hänghurtsar - Front - Brytplattor (under hänghurtsar) - Bänkskiva - Diskbänk - Spishäll

62

Ange placering av hurtsar, diskbänk och spis Bänkplanet förbereds från fabrik för att underlätta slutmontage på plats.


SIDELIFT 6400 Specifikationer Montering Höjdinställning

Golv Motordriven, steglöst ställbar 300 mm (700 - 1000 mm exkl. bänkskiva) Hastighet 20 mm / sek. Manövrering Manöverknapp, Mini sitter i motorenheterna (vänster och höger sida) Säkerhet Säkerhetsbrytare sitter under skåp och under front på knäfria delar. Säkerhetsbrytarens funktion är att stoppa rörelsen om den kommer i kontakt med något föremål. Elanslutning Stickpropp till 230 V, max 5,0A VVS anslutningar Anslutning sker med flexibla slangar Lyftkraft 400 kg Kapslingsklass IP 20 Stomdjup 561 mm från vägg Fronthöjd 103 mm Mått täckskivor Bredd = Lyftarens bredd -410 mm 2 st höjd 438 mm Tjocklek 12 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 15 mm grundare än bänkskivor på fasta skåp Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler 1 paket med motorenheter. 1 paket med längdberoende balkar MaterialMotorenheter i lackerad stål (S235JRG2). Balkar i aluminium. specifikation Garanti 2 år

Måttuppgifter (mm)

700 - 1000

613

561

561

430

200

16

45 16

45

561

613

45

200

min 15

700 - 1000

min 15 561

430

45

X

119

119

X

63


SIDELIFT 6400H

Med SIDELIFT i köket skapas framtidens kök redan nu. En ergonomisk köksbänk med generöst förvaringsutrymme som enkelt kan justeras i höjd.

Om behovet förändras kan hurtsarna enkelt monteras bort för att ge utrymme för sittande arbete. Lika enkelt kan hurtsarna återmonteras för återställning.

Säkerhetssystem i form av brytplattor under skåp och klämskyddslist under knäfria ytor stoppar rörelsen om något föremål kommer i kontakt med brytarna.

Insatsbänk med grund disklåda och spishäll kan integreras.

Hänghurtsarna är utrustade med två fullutdragslådor med dämpning.

Hänghurtsar med avfallssortering finns i 40 - 80 cm bredd.

64


BESTÄLLNINGSINFORMATION

SIDELIFT 6400H

SIDELIFT 6400H - Vit RAL 9003 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida) - Komplettera med front som täcker lyftram

Bredd (cm) 99,0

SIDELIFT 6400H - Antracit RAL 9004 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida) - Komplettera med front som täcker lyftram

SIDELIFT 6400H - Svart RAL 9005 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida) - Komplettera med front som täcker lyftram

Art.nr 6400HA-099-01

Bredd (cm) 219,0

Art.nr

109,0

6400HA-109-01

229,0

6400HA-229-01

119,0

6400HA-119-01

239,0

6400HA-239-01

129,0

6400HA-129-01

249,0

6400HA-249-01

139,0

6400HA-139-01

259,0

6400HA-259-01

149,0

6400HA-149-01

269,0

6400HA-269-01

159,0

6400HA-159-01

279,0

6400HA-279-01

169,0

6400HA-169-01

289,0

6400HA-289-01

179,0

6400HA-179-01

299,0

6400HA-299-01

189,0

6400HA-189-01

309,0

6400HA-309-01

199,0

6400HA-199-01

319,0

6400HA-319-01

209,0

6400HA-209-01

329,0

6400HA-329-01

6400HA-219-01

99,0

6400HA-099-07

219,0

6400HA-219-07

109,0

6400HA-109-07

229,0

6400HA-229-07

119,0

6400HA-119-07

239,0

6400HA-239-07

129,0

6400HA-129-07

249,0

6400HA-249-07

139,0

6400HA-139-07

259,0

6400HA-259-07

149,0

6400HA-149-07

269,0

6400HA-269-07

159,0

6400HA-159-07

279,0

6400HA-279-07

169,0

6400HA-169-07

289,0

6400HA-289-07

179,0

6400HA-179-07

299,0

6400HA-299-07

189,0

6400HA-189-07

309,0

6400HA-309-07

199,0

6400HA-199-07

319,0

6400HA-319-07

209,0

6400HA-209-07

329,0

6400HA-329-07

99,0

6400HA-099-10

219,0

6400HA-219-10

109,0

6400HA-109-10

229,0

6400HA-229-10

119,0

6400HA-119-10

239,0

6400HA-239-10

129,0

6400HA-129-10

249,0

6400HA-249-10

139,0

6400HA-139-10

259,0

6400HA-259-10

149,0

6400HA-149-10

269,0

6400HA-269-10

159,0

6400HA-159-10

279,0

6400HA-279-10

169,0

6400HA-169-10

289,0

6400HA-289-10

179,0

6400HA-179-10

299,0

6400HA-299-10

189,0

6400HA-189-10

309,0

6400HA-309-10

199,0

6400HA-199-10

319,0

6400HA-319-10

209,0

6400HA-209-10

329,0

6400HA-329-10

Rekommenderade tillbehör Front som täcker lyftram

Hänghurtsar

Brytplattor under hänghurtsar

Täckskivor

65


TILLBEHÖR

SIDELIFT 6400H Hänghurts med lådor Hurtsen är utrustad med en stor låda och en mindre innerlåda för bestick och redskap.

Minibänkskåp på hjul med låda och innerlåda, fullutdrag och dämpning Skåpet öppnas genom att dra ut luckan.

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm

Bredd: 400 mm Höjd: 574 mm Djup inkl. grepphandtag: 495 mm

Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 30,0 cm

760-030-01

40,0 cm

760-040-01

50,0 cm

760-050-01

60,0 cm

760-060-01

70,0 cm

760-070-01

80,0 cm

760-080-01

Hänghurts med avfallssortering, 40 cm Hurtsen är utrustad med 2 st sopkärl. I övre delen sitter en innerlåda för bestick och redskap.

Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 770-040-01

Minibänkskåp på hjul inkl. avfallssortering och innerlåda, fullutdrag och dämpning Skåpet öppnas genom att dra ut luckan. Botten med sopkärl följer med. Medföljande kärl: 1 st 11 liter 1 st 17 liter

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm

Bredd: 400 mm Höjd: 574 mm Djup inkl. grepphandtag: 495 mm

Sopkärl (liter): 1 st 17L, 1 st 11L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 761-040-01

Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 771-040-01

Hänghurts med avfallssortering, 60 cm Hurtsen är utrustad med 4 st sopkärl. I övre delen sitter en innerlåda för bestick och redskap.

Bestickfack till innerlåda

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 1 st 8L, 1 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 761-060-01

Hänghurts under diskbänk, 60 cm Hurtsen är utrustad med 4 st sopkärl. Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 1 st 8L, 1 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 762-060-01

Hänghurts under diskbänk, 80 cm Hurtsen är utrustad med 6 st sopkärl. Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 2 st 8L, 2 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 762-080-01 Upphängningsbeslag till hänghurts Ett set per hurts.

66

6250-001

Praktisk fackindelning som kan anpassas efter behov. Passar 30,0 cm bred innerlåda

460-030

Passar 40,0 cm bred innerlåda

460-040

Passar 50,0 cm bred innerlåda

460-050

Passar 60,0 cm bred innerlåda

460-060

Passar 70,0 cm bred innerlåda

460-070

Passar 80,0 cm bred innerlåda

460-080


TILLBEHÖR

SIDELIFT 6400H Front som täcker lyftram Front som täcker in lyftramen. Total längd: Lyftarens bredd -94 mm.

Front till lyftram

Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm Höjd: 103 mm Lackerad ALU, Vit RAL 9003

385H-xxx-01

Lackerad ALU, Antracit RAL 9004

385H-xxx-07

Lackerad ALU, Svart RAL 9005

385H-xxx-10

Anodiserad ALU

385H-xxx-06

Brytplattor SIDELIFT 6400 Brytplattans funktion är att stoppa skåpets rörelse om plattan kommer i kontakt med något föremål. Välj platta som passar skåpets bredd. Färg: Vit Tjocklek: 12 mm Djup: 466 mm 30,0 cm bredd

6253-030-01

40,0 cm bredd

6253-040-01

50,0 cm bredd

6253-050-01

60,0 cm bredd

6253-060-01

70,0 cm bredd

6253-070-01

80,0 cm bredd

6253-080-01

Säkerhetspaket för brytplatta i egen design Säkerhetspaketet innehåller mikrobrytare och kablar för montering i egen skiva. Instruktion med fräsmått medföljer. Mått på skivan ska vara: Tjocklek: 12 - 16 mm Bredd: 400 - 800 mm Djup: 466 mm 6253-00

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

Täckskivor Används för att täcka installationer under bänkplanet. 12 mm vit melamin 2 st höjd 438 mm Till lyftare längre än 2490 mm krävs 2 st

6262-240-01

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

67


MANULIFT 6380

Väggmonterad manuellt höj- och sänkbar bänkenhet

MANULIFT 6380H är en manuellt höj- och sänkbar bänkenhet. Under bänkplanet lämnas utrymmet öppet för knän och ben. Installationer under bänkplanet, (konsoler, vatten, avlopp), kan döljas av teleskopiska täckskivor som ger köket ett snyggt utseende. Höjden är ställbar 300 mm med 25 mm intervall. En inbyggd gasfjäder underlättar justeringen. Lyftaren förbereds från fabrik för att ge enkel installation.

68 Diskbänk, spishäll och låda kan integreras i bänkplanet.


69 En inbyggd gasfjäder underlättar höjdjusteringen: Dra ut låssprinten, justera höjden, (gasfjädern ger lyfthjälp). Lås positionen med låssprinten.


MANULIFT 6380

Funktioner och fördelar

Bra att veta

• Manuellt höj- och sänkbar bänkenhet

- Monteringsdetaljer till bänkskiva medföljer

• Höj- och sänkbar 70 - 100 cm över golv (exkl. bänkskiva)

- Bänkskivans djup ska vara 15 mm grundare än angränsande bänkskivor (Detta ger springa för kakel och rörelse)

• Höjdjusteringen underlättas av en inbyggd gasfjäder • Stomdjupet är justerbart 56 - 59 cm för att passa angränsande skåp • Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor

- Bänkskivans bredd = Lyftarens bredd - Disklådor med max höjd 120 mm kan integreras (Ej 6380L)

• Bänkplanet är ställbart i vinkel för att kompensera för lutande vägg

- Frontens bredd = Lyftarens bredd -4 mm Frontens höjd: 6380H = 103 mm, 6380L = 40 mm Monteringsbeslag medföljer

• 10 cm fritt utrymme under väggkonsoler för elinstallation och rördragning

- Täckskivor kan dölja installationer under bänkplanet 2 st, bredd = Lyftarens bredd -10 mm, höjd 438 mm, tjocklek 12-20 mm

Standardutrustning - Fabriksmonterat aluminiumsystem med flyttbara och vinklingsbara konsoler - Väggkonsoler med inbyggd gasfjäder

Rekommenderade tillval - Front

- Bakkantslist

- Slangskydd / täckskivor

- Bänkskiva

- Diskbänk (Ej 6380L)

- Spishäll

- Låda (Ej 6380L)

70

Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Lådor monteras och mellansidor placeras för att underlätta slutmontage på plats.


MANULIFT 6380 Specifikationer

6380H

Montering Höjdinställning

Vägg Manuellt ställbar 300 mm i intervall om 25 mm (700 - 1000 mm exkl. bänkskiva) En inbyggd gasfjäder underlättar höjdjusteringen: Dra ut låssprinten, justera höjden med hjälp av gasfjädern. Lås positionen med låssprinten. VVS anslutningar Anslutning sker med flexibla slangar Maxlast 100 kg Stomdjup 560 - 590 mm från vägg Fronthöjd 40 eller 103 mm Mått täckskivor 2 st, bredd = Lyftarens bredd -10 mm, höjd 438 mm, tjocklek 12-20 mm Bredd bänkskiva Bredd = Lyftarens bredd Djup bänkskiva 565 - 630 mm (15 mm grundare än bänkskivor på fasta skåp) Springa i sidled till 5 mm vägg / angränsande skåp Springa till vägg 15 mm (för kakel) Kakelsättning Från 700 mm över golv (alternativt ända ner till golv) Leveransmoduler Färdigmonterat bänkplan inkl. väggmonterade konsoler Medföljande Fäste för fronter och bänkskiva beslag MaterialStomme i aluminium specifikation Garanti 2 år

6380L

Måttuppgifter

16

560 - 590 15 - 45

16

X

560 - 590

X - 230 X - 366

135 X - 366

47

16

127

121

97

40

32

479

40

32

505

479 16

16

505

16

505

479

40

127

700 - 1000

121

97

X - 366

97

135

121

110

127

15 - 45

700 - 1000

47

135

560 - 590 15 - 45

40 / 103

X - 230

700 - 1000 40 / 103

X - 230

110

X

110

47

X

40 / 103

(mm)

32

71


BESTÄLLNINGSINFORMATION MANULIFT 6380HA Väggmonterad bänkenhet 59,0 - 100,0 cm bredd

MANULIFT 6380HA Väggmonterad bänkenhet 109,0 - 180,0 cm bredd

MANULIFT 6380HA Väggmonterad bänkenhet 189,0 - 240,0 cm bredd

72

MANULIFT 6380H Bredd (cm) 59,0

Art.nr 6380HA-059

60,0

6380HA-060

69,0

6380HA-069

70,0

6380HA-070

79,0

6380HA-079

80,0

6380HA-080

89,0

6380HA-089

90,0

6380HA-090

99,0

6380HA-099

100,0

6380HA-100

109,0

6380HA-109

110,0

6380HA-110

119,0

6380HA-119

120,0

6380HA-120

129,0

6380HA-129

130,0

6380HA-130

139,0

6380HA-139

140,0

6380HA-140

149,0

6380HA-149

150,0

6380HA-150

159,0

6380HA-159

160,0

6380HA-160

169,0

6380HA-169

170,0

6380HA-170

179,0

6380HA-179

180,0

6380HA-180

189,0

6380HA-189

190,0

6380HA-190

199,0

6380HA-199

200,0

6380HA-200

209,0

6380HA-209

210,0

6380HA-210

219,0

6380HA-219

220,0

6380HA-220

229,0

6380HA-229

230,0

6380HA-230

239,0

6380HA-239

240,0

6380HA-240


TILLBEHÖR

MANULIFT 6380H Täckskivor Används för att täcka installationer under bänkplanet.

Flerfacksram, ALU-Design Sätter samman eluttag och strömbrytare i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

61330

12 mm vit melamin, 2 st höjd 438 mm

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm

6260-240

6260-005

Front, vitlackerad aluminium

Slangskydd Slangskyddet monteras på valfri plats under bänkplanet, (bredvid ev. motorer), för att ge en snygg intäckning av slangar då täckskivor inte används. Beslag ingår.

Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm

Bredd: 410 mm, Djup: 200 mm Vit plast

61504-01

Grå plast

61504-06

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6943-06

61331

Lackerad ALU, Vit RAL 9003 Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

385H-xxx-01

Front, anodiserad aluminium Ersätt xxx med centimeter vid beställning. T.ex. 385H-040-06 för 40,0 cm Anodiserad aluminium Höjd: 103 mm Valfri längd, 20,0 - 340,0 cm

385H-xxx-06

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion Djup: 470 mm, höjd: 85 mm Färg: Antracit (RAL 9004) 30,0 cm

465H-030

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

Bestickfack Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

73


BESTÄLLNINGSINFORMATION MANULIFT 6380LA Väggmonterad bänkenhet 59,0 - 100,0 cm bredd

MANULIFT 6380LA Väggmonterad bänkenhet 109,0 - 180,0 cm bredd

MANULIFT 6380LA Väggmonterad bänkenhet 189,0 - 240,0 cm bredd

74

MANULIFT 6380L Bredd (cm) 59,0

Art.nr 6380LA-059

60,0

6380LA-060

69,0

6380LA-069

70,0

6380LA-070

79,0

6380LA-079

80,0

6380LA-080

89,0

6380LA-089

90,0

6380LA-090

99,0

6380LA-099

100,0

6380LA-100

109,0

6380LA-109

110,0

6380LA-110

119,0

6380LA-119

120,0

6380LA-120

129,0

6380LA-129

130,0

6380LA-130

139,0

6380LA-139

140,0

6380LA-140

149,0

6380LA-149

150,0

6380LA-150

159,0

6380LA-159

160,0

6380LA-160

169,0

6380LA-169

170,0

6380LA-170

179,0

6380LA-179

180,0

6380LA-180

189,0

6380LA-189

190,0

6380LA-190

199,0

6380LA-199

200,0

6380LA-200

209,0

6380LA-209

210,0

6380LA-210

219,0

6380LA-219

220,0

6380LA-220

229,0

6380LA-229

230,0

6380LA-230

239,0

6380LA-239

240,0

6380LA-240


TILLBEHÖR

MANULIFT 6380L Front, vitlackerad aluminium Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-01 för 40,0 cm Lackerad ALU, Vit RAL 9003 Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

385L-xxx-01

Front, anodiserad aluminium Tillverkas i önskad längd. 20,0 - 340,0 cm Ersätt xxx med centimeter vid beställning. T.ex. 385L-040-06 för 40,0 cm Anodiserad aluminium Höjd: 40 mm Valfri längd, 20,0 - 340,0 cm

385L-xxx-06

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

Täckskivor Används för att täcka installa-tioner under bänkplanet. 12 mm vit melamin 2 st höjd 438 mm

6260-240

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. Färg: Alu-Grå RAL 9006

Bakkantslist ALU till bänkskiva Monteras bakom bänkskiva. Borstad Aluminium Höjd över bänkskiva: 20 mm Tjocklek bakom bänkskiva: 3 mm (per meter)

6260-005

6943-06

75


CENTERLIFT 960 Motordriven köksö - knäfri

I köket arbetar både långa och korta personer, alla är i behov av olika arbetshöjder. Även olika arbetsmoment i köket kräver olika arbetshöjder. Med CENTERLIFT skapas ett kök med komfort för alla samtidigt som man får en given samlingsplats i köket, där man kan samlas både till vardag och fest. Lyftbeslaget kan integreras i kök från valfri kökstillverkare.

76 Köksön utrustas efter eget behov. Här är en insatsbänk med grund disklåda integrerad i köksön.


77 Spishällen kan integreras i köksön och blir på så sätt tillgänglig både från stående och sittande position.


CENTERLIFT 960

Funktioner och fördelar

Bra att veta

• Motordriven köksölyftare

- Monteringsdetaljer till bänkskiva medföljer

• Höj- och sänkbar 70 - 110 cm över golv (exkl. bänkskiva)

- Disklådor med max höjd 120 mm kan integreras

• 200 kg lyftkraft

- Elektronik och motorsystem ”Plug and Play”

• Bänkplanet levereras färdigmonterat. Sidorna är förmonterade och justerbara i sidled för att passa diskbänk, spishäll och lådor

- Motorernas placering i sidled är justerbar (skruvas sedan i golv)

• Integrerad säkerhetsbrytare

Standardutrustning - Fabriksmonterat aluminiumsystem med flyttbara konsoler - Golvmonterade motorer - Säkerhetsbrytare

Rekommenderade tillval - Manöverknapp

- Bänkskiva

- Front

- Spishäll

- Diskbänk

78

Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik. Mellansidor placeras för att underlätta slutmontage på plats.


CENTERLIFT 960 Specifikationer Montering Höjdinställning Hastighet Manövrering Säkerhet Elanslutning VVS anslutningar Lyftkraft Kapslingsklass Stomdjup inkl. front Stomdjup för egen front Bredd bänkskiva Djup bänkskiva Fronthöjd Leveransmoduler Medföljande beslag Materialspecifikation Garanti

Golv Motordriven, steglöst ställbar 400 mm (700 - 1100 mm exkl. bänkskiva) 30 mm / sek. Infälld knapp eller radiostyrning Klämskyddslist är placerad under ramen. När listen berörs stannar lyftenheten Stickpropp till 230 V, max 5,0A Anslutning sker med flexibla slangar 200 kg IP 20 580 / 780 / 980 / 1180 mm 548 / 748 / 948 / 1148 mm 1200 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 mm 600 / 800 / 1000 / 1200 mm 103 mm Färdigmonterat bänkplan inkl. säkerhetsbrytare, motorer Fäste för fronter och bänkskiva Stomme i aluminium 2 år

Måttuppgifter (mm)

Bredd (X) Stomme för egen front 1148 mm 1348 mm 1548 mm 1748 mm 1948 mm 2148 mm 2348 mm 2548 mm

Bredd Bänkskiva 1200 mm 1400 mm 1600 mm 1800 mm 2000 mm 2200 mm 2400 mm 2600 mm

X 450

Djup (Y) Stomme inkl. front 580 mm 780 mm 980 mm 1180 mm

X

Y

X

450 450

450

Y

450

400

170

168

16

16

168

112 380 700 - 1100

571

700 - 1100 16

170

16

16

170

380

571

380

135

700 - 1100

135

571

135

Djup Bänkskiva 600 mm 800 mm 1000 mm 1200 mm

Y

112

450

Djup (Y) Stomme för egen front 548 mm 748 mm 948 mm 1148 mm

112

Bredd (X) Stomme inkl. front 1180 mm 1380 mm 1580 mm 1780 mm 1980 mm 2180 mm 2380 mm 2580 mm

400

400

168

16

79 32

32

32

32

32

32


BESTÄLLNINGSINFORMATION

CENTERLIFT 960

CENTERLIFT 960HA - Djup 58,0 cm, Vit eller Anodiserad Alu. front - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

CENTERLIFT 960HC - Djup 78,0 cm, Vit eller Anodiserad Alu. front - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

För bänksskiva (cm) 120,0 x 60,0 cm

Bredd (cm) 118,0

Djup (cm) 58,0

Art.nr Vit Alu. front 960HA-120-01

Art.nr Anodiserad Alu. front 960HA-120-06

För bänksskiva (cm) 120,0 x 80,0 cm

Bredd (cm) 118,0

Djup (cm) 78,0

Art.nr Vit Alu. front 960HC-120-01

Art.nr Anodiserad Alu. front 960HC-120-06

140,0 x 60,0 cm

138,0

58,0

960HA-140-01

160,0 x 60,0 cm

158,0

58,0

960HA-160-01

960HA-140-06

140,0 x 80,0 cm

138,0

78,0

960HC-140-01

960HC-140-06

960HA-160-06

160,0 x 80,0 cm

158,0

78,0

960HC-160-01

180,0 x 60,0 cm

178,0

58,0

960HC-160-06

960HA-180-01

960HA-180-06

180,0 x 80,0 cm

178,0

78,0

960HC-180-01

200,0 x 60,0 cm

198,0

960HC-180-06

58,0

960HA-200-01

960HA-200-06

200,0 x 80,0 cm

198,0

78,0

960HC-200-01

220,0 x 60,0 cm

960HC-200-06

218,0

58,0

960HA-220-01

960HA-220-06

220,0 x 80,0 cm

218,0

78,0

960HC-220-01

960HC-220-06

240,0 x 60,0 cm

238,0

58,0

960HA-240-01

960HA-240-06

240,0 x 80,0 cm

238,0

78,0

960HC-240-01

960HC-240-06

260,0 x 60,0 cm

258,0

58,0

960HA-260-01

960HA-260-06

260,0 x 80,0 cm

258,0

78,0

960HC-260-01

960HC-260-06

280,0 x 60,0 cm

278,0

58,0

960HA-280-01

960HA-280-06

280,0 x 80,0 cm

278,0

78,0

960HC-280-01

960HC-280-06

CENTERLIFT 960HE - Djup 98,0 cm, Vit eller Anodiserad Alu. front - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

80

CENTERLIFT 960HF - Djup 118,0 cm, Vit eller Anodiserad Alu. front - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

För bänksskiva (cm) 120,0 x 100,0 cm

Bredd (cm) 118,0

Djup (cm) 98,0

Art.nr Vit Alu. front 960HE-120-01

Art.nr Anodiserad Alu. front 960HE-120-06

För bänksskiva (cm) 120,0 x 120,0 cm

Bredd (cm) 118,0

Djup (cm) 118,0

Art.nr Vit Alu. front 960HF-120-01

Art.nr Anodiserad Alu. front 960HF-120-06

140,0 x 100,0 cm

138,0

98,0

960HE-140-01

160,0 x 100,0 cm

158,0

98,0

960HE-160-01

960HE-140-06

140,0 x 120,0 cm

138,0

118,0

960HF-140-01

960HF-140-06

960HE-160-06

160,0 x 120,0 cm

158,0

118,0

960HF-160-01

180,0 x 100,0 cm

178,0

98,0

960HF-160-06

960HE-180-01

960HE-180-06

180,0 x 120,0 cm

178,0

118,0

960HF-180-01

200,0 x 100,0 cm

198,0

960HF-180-06

98,0

960HE-200-01

960HE-200-06

200,0 x 120,0 cm

198,0

118,0

960HF-200-01

220,0 x 100,0 cm

960HF-200-06

218,0

98,0

960HE-220-01

960HE-220-06

220,0 x 120,0 cm

218,0

118,0

960HF-220-01

960HF-220-06

240,0 x 100,0 cm

238,0

98,0

960HE-240-01

960HE-240-06

240,0 x 120,0 cm

238,0

118,0

960HF-240-01

960HF-240-06

260,0 x 100,0 cm

258,0

98,0

960HE-260-01

960HE-260-06

260,0 x 120,0 cm

258,0

118,0

960HF-260-01

960HF-260-06

280,0 x 100,0 cm

278,0

98,0

960HE-280-01

960HE-280-06

280,0 x 120,0 cm

278,0

118,0

960HF-280-01

960HF-280-06


BESTÄLLNINGSINFORMATION

CENTERLIFT 960

CENTERLIFT 960HA - För egen front - Djup 54,8 cm - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61318

Manöverknapp i Alu-design Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm För bänkskiva (cm) 120,0 x 60,0 cm 140,0 x 60,0 cm

134,8

54,8

960HA-140-00

160,0 x 60,0 cm

154,8

54,8

960HA-160-00

180,0 x 60,0 cm

174,8

54,8

960HA-180-00

200,0 x 60,0 cm

194,8

54,8

960HA-200-00

220,0 x 60,0 cm

214,8

54,8

960HA-220-00

240,0 x 60,0 cm

234,8

54,8

960HA-240-00

260,0 x 60,0 cm

254,8

54,8

960HA-260-00

280,0 x 60,0 cm

274,8

54,8

960HA-280-00

CENTERLIFT 960HC - För egen front - Djup 74,8 cm - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

För bänkskiva (cm) 120,0 x 80,0 cm

61320

Bredd (cm) Djup (cm) Art.nr 114,8 54,8 960HA-120-00

Bredd (cm) 114,8

Djup (cm) Art.nr 74,8 960HC-120-00

140,0 x 80,0 cm

134,8

74,8

960HC-140-00

160,0 x 80,0 cm

154,8

74,8

960HC-160-00

180,0 x 80,0 cm

174,8

74,8

960HC-180-00

200,0 x 80,0 cm

194,8

74,8

960HC-200-00

220,0 x 80,0 cm

214,8

74,8

960HC-220-00

240,0 x 80,0 cm

234,8

74,8

960HC-240-00

260,0 x 80,0 cm

254,8

74,8

960HC-260-00

280,0 x 80,0 cm

274,8

74,8

960HC-280-00

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm 61385

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

61330

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

CENTERLIFT 960HE - För egen front - Djup 94,8 cm - Ställbarhet: 70,0 -110,0 cm (40,0 cm) Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm 61360

För bänkskiva (cm) 120,0 x 100,0 cm

Bredd (cm) 114,8

Djup (cm) Art.nr 94,8 960HE-120-00

140,0 x 100,0 cm

134,8

94,8

960HE-140-00

160,0 x 100,0 cm

154,8

94,8

960HE-160-00

180,0 x 100,0 cm

174,8

94,8

960HE-180-00

200,0 x 100,0 cm

194,8

94,8

960HE-200-00

220,0 x 100,0 cm

214,8

94,8

960HE-220-00

240,0 x 100,0 cm

234,8

94,8

960HE-240-00

260,0 x 100,0 cm

254,8

94,8

960HE-260-00

280,0 x 100,0 cm

274,8

94,8

960HE-280-00

Slangskydd Monteras under bänken för att ge en snygg intäckning av slangar. Anodiserad aluminium. Beslag ingår. Bredd: 300 mm Djup: 200 mm 61508-06

CENTERLIFT 960HF - För egen front - Djup 114,8 cm - Ställbarhet: 70,0 -110,0 cm (40,0 cm)

För bänkskiva (cm) 120,0 x 120,0 cm

Bredd (cm) 114,8

Djup (cm) Art.nr 114,8 960HF-120-00

140,0 x 120,0 cm

134,8

114,8

960HF-140-00

160,0 x 120,0 cm

154,8

114,8

960HF-160-00

180,0 x 120,0 cm

174,8

114,8

960HF-180-00

200,0 x 120,0 cm

194,8

114,8

960HF-200-00

220,0 x 120,0 cm

214,8

114,8

960HF-220-00

240,0 x 120,0 cm

234,8

114,8

960HF-240-00

260,0 x 120,0 cm

254,8

114,8

960HF-260-00

280,0 x 120,0 cm

274,8

114,8

960HF-280-00

81


CENTERLIFT 6490

Motordriven köksö med hänghurtsar och knäfri del

CENTERLIFT 6490 är en motordriven köksö. Med skåp på ena sidan och öppet på andra sidan skapas en höj- och sänkbar arbetsyta med knäfritt utrymme på ena sidan och generöst förvaringsutrymme på andra sidan. Med CENTERLIFT skapas ett kök med komfort för alla samtidigt som man får en given samlingsplats i köket, där man kan samlas både till vardag och fest. Lyftbeslaget kan integreras i kök från valfri kökstillverkare.

82 Ena sidan är öppen för att ge knäfritt utrymme för sittande arbete.


83 Insatsbänk med grund disklåda och spishäll kan integreras i köksön.

Skåp som följer med vid höjdjustering ger en ergonomisk köksö med bra förvaringsutrymme.


CENTERLIFT 6490

Funktioner och fördelar

Bra att veta

• Motordriven köksölyftare för skåp och knäfri del

- Monteringsdetaljer till bänkskiva och fronter medföljer

• Höj- och sänkbar 70 - 110 cm över golv (exkl. bänkskiva)

- Bänkskivans bredd = Lyftarens bredd + Beklädnadssidornas tjocklek + Önskat utstick

• 400 kg lyftkraft • Säkerhetsbrytare under förvaringsskåp och knäfri del

Standardutrustning - Fabriksmonterat aluminiumsystem - Golvmonterade motorer - Manöverknapp - Säkerhetsbrytare vid knäfri del

- Bänkskivans djup = Lyftarens djup (1106 mm) + Beklädnadsfrontens tjocklek + Önskat utstick - Elektronik och motorsystem ”Plug and Play” - Täckskiva kan dölja installationer under bänkplanet på den knäfria sidan 1 st, bredd = Lyftarens bredd, höjd 510 mm, tjocklek 12-20 mm

Rekommenderade tillval - Hänghurtsar - Beklädnadspaket - Fronter - Brytplattor (under hänghurtsar) - Bänkskiva - Diskbänk - Spishäll Ange placering av lådor, diskbänk och spis Bänkplanet förbereds från fabrik för att underlätta slutmontage på plats.

84


CENTERLIFT 6490 Specifikationer Montering Höjdinställning

Golv Motordriven, steglöst ställbar 400 mm (700 - 1100 mm exkl. bänkskiva) 20 mm / sek. Infällda knappar sitter i motorenheterna (vänster och höger sida) Säkerhetsbrytare sitter under skåp och under front på knäfri del. Säkerhetsbrytarens funktion är att stoppa rörelsen om den kommer i kontakt med något föremål. Stickpropp till 230 V, max 5,0A Anslutning sker med flexibla slangar 400 kg IP 20 1106 mm 103 mm

Hastighet Manövrering Säkerhet

Elanslutning VVS anslutningar Lyftkraft Kapslingsklass Stomdjup Fronthöjd knäfri sida Mått täckskiva knäfri sida Bredd bänkskiva

Djup bänkskiva

Leveransmoduler Medföljande beslag Materialspecifikation Garanti

1 st, bredd = Lyftarens bredd, höjd 510 mm, tjocklek 12-20 mm Lyftarens bredd + Beklädnadssidornas tjocklek + Önskat utstick Lyftarens djup (1106 mm) + Beklädnadsfrontens tjocklek + Önskat utstick 1 paket med motorenheter. 1 paket med längdberoende balkar. 1 paket med färdigmonterat aluminiumsystem till knäfri del Fäste för fronter och bänkskiva Motorenheter i lackerad stål (S235JRG2). Balkar i aluminium. Stomme till knäfri del i aluminium 2 år

Måttuppgifter (mm)

1106

X

119

119

1106 700 - 1100

700 - 1100 700 - 1100

45

613

613

545

119

103

545

613

X

45

1106

103

103

X

545

45

45

45

430

479 430

430

479

479

45

200

200

200

85


CENTERLIFT 6490

Knäfri sida med fritt utrymme för sittande arbete.

Skåpsida med generöst förvaringsutrymme.

Skåpen är utrustade med två fullutdragslådor med dämpning.

Den knäfria sidan kan utrustas med lådor och eluttag i fronten.

Säkerhetssystem i form av brytplattor under skåp och klämskyddslist under knäfria delen stoppar rörelsen om något föremål kommer i kontakt med brytarna.

Komplettera gärna med minibänkskåp på hjul för avfallssortering.

86


BESTÄLLNINGSINFORMATION

CENTERLIFT 6490

CENTERLIFT 6490 - Vit RAL 9003 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida)

Bredd (cm) 79,0

CENTERLIFT 6490 - Antracit RAL 9004 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida)

CENTERLIFT 6490 - Svart RAL 9005 - Inkl. manöverknapp Mini i motorenheterna (vänster och höger sida)

Art.nr 6490HA-079-01

Bredd (cm) 209,0

Art.nr

89,0

6490HA-089-01

219,0

6490HA-219-01

99,0

6490HA-099-01

229,0

6490HA-229-01

109,0

6490HA-109-01

239,0

6490HA-239-01

119,0

6490HA-119-01

249,0

6490HA-249-01

129,0

6490HA-129-01

259,0

6490HA-259-01

139,0

6490HA-139-01

269,0

6490HA-269-01

149,0

6490HA-149-01

279,0

6490HA-279-01

159,0

6490HA-159-01

289,0

6490HA-289-01

169,0

6490HA-169-01

299,0

6490HA-299-01

179,0

6490HA-179-01

309,0

6490HA-309-01

189,0

6490HA-189-01

319,0

6490HA-319-01

199,0

6490HA-199-01

329,0

6490HA-329-01

6490HA-209-01

79,0

6490HA-079-07

209,0

6490HA-209-07

89,0

6490HA-089-07

219,0

6490HA-219-07

99,0

6490HA-099-07

229,0

6490HA-229-07

109,0

6490HA-109-07

239,0

6490HA-239-07

119,0

6490HA-119-07

249,0

6490HA-249-07

129,0

6490HA-129-07

259,0

6490HA-259-07

139,0

6490HA-139-07

269,0

6490HA-269-07

149,0

6490HA-149-07

279,0

6490HA-279-07

159,0

6490HA-159-07

289,0

6490HA-289-07

169,0

6490HA-169-07

299,0

6490HA-299-07

179,0

6490HA-179-07

309,0

6490HA-309-07

189,0

6490HA-189-07

319,0

6490HA-319-07

199,0

6490HA-199-07

329,0

6490HA-329-07

79,0

6490HA-079-10

209,0

6490HA-209-10

89,0

6490HA-089-10

219,0

6490HA-219-10

99,0

6490HA-099-10

229,0

6490HA-229-10

109,0

6490HA-109-10

239,0

6490HA-239-10

119,0

6490HA-119-10

249,0

6490HA-249-10

129,0

6490HA-129-10

259,0

6490HA-259-10

139,0

6490HA-139-10

269,0

6490HA-269-10

149,0

6490HA-149-10

279,0

6490HA-279-10

159,0

6490HA-159-10

289,0

6490HA-289-10

169,0

6490HA-169-10

299,0

6490HA-299-10

179,0

6490HA-179-10

309,0

6490HA-309-10

189,0

6490HA-189-10

319,0

6490HA-319-10

199,0

6490HA-199-10

329,0

6490HA-329-10

Rekommenderade tillbehör Skåpsida

Knäfri sida

Beklädnadspaket

Front som täcker lyftram

Hänghurtsar

Brytplattor under hänghurtsar

Manöverknapp

Front

Låda

Täckskiva och slangskydd

87


TILLBEHÖR - SKÅPSIDA

CENTERLIFT 6490 Bestickfack till innerlåda

Hänghurts med lådor Hurtsen är utrustad med en stor låda och en mindre innerlåda för bestick och redskap. Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 30,0 cm

760-030-01

40,0 cm

760-040-01

50,0 cm

760-050-01

60,0 cm

760-060-01

70,0 cm

760-070-01

80,0 cm

760-080-01

Passar 30,0 cm bred innerlåda

460-030

Passar 40,0 cm bred innerlåda

460-040

Passar 50,0 cm bred innerlåda

460-050

Passar 60,0 cm bred innerlåda

460-060

Passar 70,0 cm bred innerlåda

460-070

Passar 80,0 cm bred innerlåda

460-080

Beklädnadspaket Paketet innehåller gavelsida och gavel front. Vitlackerad 16 mm MDF (NCS 0500-N)

Hänghurts med avfallssortering, 40 cm Hurtsen är utrustad med 2 st sopkärl. I övre delen sitter en innerlåda för bestick och redskap.

61515-01

Front som täcker lyftram Front som täcker lyftramen ovanför lådfronterna. Total längd: Lyftarens bredd -94 mm.

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm

Front till lyftram

Sopkärl (liter): 1 st 17L, 1 st 11L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 761-040-01

Hänghurts med avfallssortering, 60 cm Hurtsen är utrustad med 4 st sopkärl. I övre delen sitter en innerlåda för bestick och redskap.

Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm Höjd: 103 mm Vitmålad front i MDF (NCS 0500-N)

380H-xxx-01

Lackerad ALU, Vit RAL 9003

385H-xxx-01

Lackerad ALU, Antracit RAL 9004

385H-xxx-07

Lackerad ALU, Svart RAL 9005

385H-xxx-10

Anodiserad ALU

385H-xxx-06

Brytplattor CENTERLIFT 6490 Brytplattans funktion är att stoppa skåpets rörelse om plattan kommer i kontakt med något föremål. Monteras under skåpen.

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 1 st 8L, 1 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 761-060-01

Hänghurts under diskbänk, 60 cm Hurtsen är utrustad med 4 st sopkärl.

Färg: Vit Tjocklek: 12 mm Djup: 466 mm 30,0 cm bredd

6253-030-01

40,0 cm bredd

6253-040-01

50,0 cm bredd

6253-050-01

60,0 cm bredd

6253-060-01

70,0 cm bredd

6253-070-01

80,0 cm bredd

6253-080-01

Säkerhetspaket för brytplatta i egen design Säkerhetspaketet innehåller mikrobrytare och kablar för montering i egen skiva. Instruktion med fräsmått medföljer.

Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 1 st 8L, 1 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 762-060-01

Mått på skivan ska vara: Tjocklek: 12 - 16 mm Bredd: 400 - 800 mm Djup: 466 mm 6253-00

Hänghurts under diskbänk, 80 cm Hurtsen är utrustad med 6 st sopkärl. Fullutdrag med dämpning. Stomhöjd 510 mm Stomdjup: 470 mm Sopkärl (liter): 1 st 17L, 1 st 11L, 2 st 8L, 2 st 5L Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 762-080-01 Upphängningsbeslag till hänghurts Ett set per hurts.

88

6250-001


TILLBEHÖR - KNÄFRI SIDA

CENTERLIFT 6490

Manöverknapp i Alu-design

Bestickfack

Sladdansluten, för infällnad Mått: 82 x 82 x 17 mm

Passar 30,0 cm bred låda

463-030

Passar 40,0 cm bred låda

463-040

Passar 50,0 cm bred låda

463-050

Passar 60,0 cm bred låda

463-060

Passar 80,0 cm bred låda

463-080

Hällskydd under bänklyftare Ger en slät undersida. Används under spishäll. Vitlackerad plåt RAL 9003 60,0 cm

6266-060

70,0 cm

6266-070

80,0 cm

6266-080

90,0 cm

6266-090

100,0 cm

6266-100

61320

Manöverknapp, Mini Sladdansluten, för infällnad Diameter: 20 mm 61318

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

Täckskiva Används för att täcka installationer under bänkplanet.

Flerfacksram, ALU-Design Sätter samman eluttag, strömbrytare eller manöverknappar i ALU-Design. Tvåfacksram: 153 x 82 x 9 mm

61352

Trefacksram: 225 x 82 x 9 mm

61353

Eluttag, ALU-Design Jordat uttag 230 V med klafflock. Mått: 82 x 82 x 17 mm Endast Europa

12 mm vit melamin 1 st höjd 510 mm Över 2490 mm krävs 2 st

6263-240-01

Beslagsats till täckskivor Används för att montera täckskivor som täcker installationer under bänkplanet. 61330

Över 2490 mm krävs 2 st

6263-001

Slangskydd Monteras under bänken för att ge en snygg intäckning av slangar.

Strömbrytare, ALU-Design För t.ex. belysning. Knappen har skylt för egen märkning. Mått: 82 x 82 x 17 mm 61331

Anodiserad aluminium. Beslag ingår. Bredd: 300 mm Djup: 85 mm

Säkerhetslås Förhindrar otillåten körning. Mått: 23 x 9 mm

61509-06 61360

Höjdjusterings-kit Används för att efter installation ändra slaglängd. Innehåller programmeringsdosa och minnesadapter. 61400

Front till knäfri del Front som ger en snyggt utseende på den knäfria sidan. Minibänkskåp på hjul med låda och innerlåda, fullutdrag och dämpning

Total längd: Lyftarens bredd -94 mm. Ersätt xxx med cm vid beställning. T.ex. 385H-040-01 för 40,0 cm

Skåpet öppnas genom att dra ut luckan.

Används även till lådor. Valfri längd, 20,0 - 340,0 cm Höjd: 103 mm Vitmålad front i MDF (NCS 0500-N)

380H-xxx-01

Lackerad ALU, Vit RAL 9003

385H-xxx-01

Lackerad ALU, Antracit RAL 9004

385H-xxx-07

Lackerad ALU, Svart RAL 9005

385H-xxx-10

Anodiserad ALU

385H-xxx-06

Bredd: 400 mm, Höjd: 574 mm Djup inkl. grepphandtag: 495 mm Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 770-040-01

Integrerad låda med fullutdrag och dämpning eller Push-to-open funktion

Minibänkskåp på hjul inkl. avfallssortering och innerlåda, fullutdrag och dämpning

Djup: 470 mm, höjd: 85 mm Färg: Antracit RAL 9004 30,0 cm

465H-030

Skåpet öppnas genom att dra ut luckan. Botten med sopkärl följer med.

40,0 cm

465H-040

50,0 cm

465H-050

60,0 cm

465H-060

80,0 cm

465H-080

30,0 cm - Push-to-open funktion

466H-030

40,0 cm - Push-to-open funktion

466H-040

50,0 cm - Push-to-open funktion

466H-050

60,0 cm - Push-to-open funktion

466H-060

80,0 cm - Push-to-open funktion

466H-080

Medföljande kärl: 1 st 11 liter 1 st 17 liter Bredd: 400 mm, Höjd: 574 mm Djup inkl. grepphandtag: 495 mm

89

Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 771-040-01


ERGOSTEEL

Diskbänkar och blandare

Diskbänkarna i ERGOSTEEL-serien har alla grunda disklådor och är anpassade för sittande arbete. Våra blandare är anpassade för grunda disklådor och har en lång ergonomisk spak.

90


ERGOSTEEL

Diskbänkar

Insatsbänkar

Sid. 92 Våra insatsbänkar monteras i bänkskiva genom underlimning eller nedfällning i bänkskiva. Insatsbänkarna tillverkas i 0,8 mm, slät rostfri plåt. Nedfällning Ett hål sågas i bänkskivan och insatsbänken läggs ned ovanifrån. Insatsbänken spänns sedan fast undertill med beslag medan ytterkanten ligger ovanpå skivan. Denna metod passar alla typer av bänkskivematerial utom natursten. Urtaget görs på plats av montör . Underlimning Ett hål med kant fräses ut underifrån i bänkskivan. Insatsbänken limmas sedan fast underifrån. Tjockleken på det synliga materialet ovan diskbänken varierar beroende på om detta görs i laminat, trä eller akrylsten. Levereras monterat från fabrik.

Insatsbänkarna är utrustade med grunda disklådor, anpassade för sittande arbete.

Heltäckande diskbänkar

Disklådorna finns i olika storlekar och kombinationer.

Sid. 94 Våra heltäckande diskbänkar tillverkas av 1,0 mm, slät rostfri plåt. Runt hela diskbänken finns en droppkant som gör att vattnet inte rinner utanför diskbänken. Våra heltäckande diskbänkar är anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd. Bredden på diskbänkarna är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg.

Alla diskbänkar är utrustade med grunda disklådor, anpassade för sittande arbete.

Droppkanten gör att vattenstänk effektivt stoppas från att rinna utanför kanten.

91


ERGOSTEEL Underlimning

496

441

496 496

Insatsbänk Granberg ES10 - 44,1496cm

441 441

190

133

• För skåpstorlek: 400 mm • Höjd på disklåda: 120 mm • Yttermått: 441 x 496 mm • Ursågningsmått: 415 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • Montering: Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang 371

371 371

371

133 133 190 190

133

441

190

Nedfällning

Insatsbänkar

402

Material

Det. materialkvalitet

Dimension/ Anmärkning

Material

Det. tjocklek

Dimension/ Anmärkning

Dimension/ Anmärkning

Verktyget anv. även för

Ant.Ref./ Verktygs-/ Maskinnr. Artikel/ Ritn. nr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för Benämning konstruktion och kontroll. Ersatt Gäller av Dimension/ Anmärkning ej vid tillverkning.

Ersätter

Granskad

Det. materialkvalitet

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Avd.

Granskad

Skala

,

Ritn. nr.

1:5

Ritad

180907, MH Ritn. nr.

617ES10-044 496

342

Rev.

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

Ritad

Gäller ej vid tillverkning.

500 500

Gäller ej vid tillverkning. Granskad

496 496

Skala

,

Rev.

1:5

Ritad

180907, MH Ritn. nr.

Rev.

617ES10-044

Insatsbänk Granberg ES11 - 49,6 cm 500

• För skåpstorlek: 500 mm • Höjd på disklåda: 120 mm • Yttermått: 500 x 496 mm • Ursågningsmått: 480 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • Montering: Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang 371

371 371

133

371

133 133 190 190

496

Det. tjocklek

Material

Skala

ERGOSTEEL , 1:5 INFÄLLNADSDISKBÄNK 180907, MH ERGOSTEEL ES10 617ES10-044 INFÄLLNADSDISKBÄNK ES10 500

340 342

Avd.

190

Ref./ Verktygs-/ Maskinnr.

190

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Benämning Ersatt av

133

Underlimning

Artikel/ Ritn. nr.

Dimension/ Anmärkning

Verktyget anv. även för

ERGOSTEEL INFÄLLNADSDISKBÄNK ES10

342

Nedfällning

Benämning Ersatt av

1:5 Ant. Ersätter

GRANBERG INTERIÖR AB

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. tjocklek

1:5

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Artikel/ Ritn. nr.

Det. materialkvalitet

GRANBERG INTERIÖR AB

Ant. Ersätter

1:5

400 402

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

402

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

618ES10-044

Det. tjocklek

Material

Ant.

Artikel/ Ritn. nr. Ersatt av

Det. materialkvalitet

Dimension/ Anmärkning

Det. tjocklek

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Skala

,

Benämning

Granskad

Ersatt av

Det. materialkvalitet

Gäller ej vid tillverkning.

GRANBERG INTERIÖR AB

Gäller ej vid tillverkning.

Ersätter

Hjälpmått (mått inom parentes) = hjälpmått för

Granskad

Dimension/ Anmärkning

Ritad Verktyget anv. även för

Det. tjocklek

1:5

170322, BP Ritn. nr.

766 618ES11-050

400

Rev.

496 496

Ref./ Verktygs-/ Maskinnr.

133

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

Skala

,

1:5

Ritad

170322, BP Ritn. nr.

618ES11-050

Rev.

496

• För skåpstorlek: 400 mm • Höjd på disklåda: 120 mm • Yttermått: 766 x 496 mm • Ursågningsmått: 740 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • Montering: Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster 371

371 371

371

133

190

133 133

190 190

Avd.

Rev.

Granberg ES15 - 76,6 cm

766 766

Material

Skala Dimension/ Anmärkning

Ritn. nr.

Ritad

1:5

Hjälpmått (mått inom parentes) = hjälpmått för

Artikel/ Ritn. nr.

ERGOSTEEL , 1:5 INFÄLLNADSDISKBÄNK 170322, BP ES11 618ES11-050 ERGOSTEEL INFÄLLNADSDISKBÄNK 496 Insatsbänk ES11

400 400

Avd.

Avd.

konstruktion och kontroll. Ant.

ERGOSTEEL INFÄLLNADSDISKBÄNK ES11

766

Material Dimension/ Anmärkning

Dimension/ Anmärkning

konstruktion och kontroll.

Underlimning

Benämning

Ersätter

190

Benämning Ersatt av

340

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

1:5 1:5

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

400

Nedfällning

Artikel/ Ritn. nr. GRANBERG INTERIÖR AB

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet

340 340

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Ant. Ersätter

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

340

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

618ES11-050

402

Benämning

Ref./ Verktygs-/ Maskinnr. Artikel/ Ritn.Avd. Ant. nr.

ERGOSTEEL INFÄLLNADSDISKBÄNK ES15

ERGOSTEEL INFÄLLNADSDISKBÄNK ES15

Hjälpmått (mått inom parentes) = hjälpmått för

Det. materialkvalitet

konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

Skala

,

Ritad

180905, MH

1:5

Ritn. nr.

616617ES15-077

342

Rev.

Material

konstruktion och kontroll. Ersatt av Gäller ej vid tillverkning.

Skala

,

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

1:5 180905, MH ERGOSTEEL 617ES15-077 INFÄLLNADSDISKBÄNK ES15

Avd.

Ritn. nr.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

Ritad

Gäller ej vid tillverkning. Granskad

Skala

,

Rev.

1:5

Ritad

180905, MH Ritn. nr.

617ES15-077

Insatsbänk 496 Granberg ES20 - 61,6 cm

Rev.

410

132

• För skåpstorlek: 600 mm • Höjd på disklådor: 120 mm • Ursågningsmått: 590 x 474 mm • Yttermått: 616 x 496 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • För nedfällning eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster 410

410 410

222 222

Dimension/ Anmärkning

Dimension/ Anmärkning

Granskad

Det. tjocklek

496

616 616 132 132

Hjälpmått (mått inom parentes) =Benämning hjälpmått för

Ersätter

Avd.

340 342

Dimension/ Anmärkning

Dimension/ Anmärkning

Verktyget anv. även för

222

Ref./ Verktygs-/ Maskinnr.

Material

Ersatt av

Det. tjocklek

Dimension/ Anmärkning

Verktyget anv. även för

496 496

616

Artikel/ Ritn. nr.

Det. materialkvalitet

222

Underlimning

Dimension/ Anmärkning

132

342

Nedfällning

Ersatt av

Det. tjocklek

1:5 Ant. Ersätter

Material

GRANBERG INTERIÖR AB

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet

Benämning

1:5

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

GRANBERG INTERIÖR AB

Ersätter

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Artikel/ Ritn. nr. Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Ant.

1:5

400 402

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

402

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

618ES15-077

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet

340

160

Det. tjocklek

Ersatt av

Verktyget anv. även för

1:5

Ant. Ersätter

Det. materialkvalitet

Benämning Ersatt av

Det. tjocklek

Verktyget anv. även för

Material

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för Gäller ej vid tillverkning. Benämning Granskad Ersatt av

Artikel/ Ritn. nr.

160 160

340 340

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

Det. materialkvalitet

Gäller ej vid tillverkning. Granskad

,

Ritad

170322, BP Ritn. nr.

Det. tjocklek

Ritad Verktyget anv. även för Ritn. nr.

Skala

1:5

618ES20-062

Rev.

340

160

Material

Skala Dimension/ Anmärkning

ERGOSTEEL , 1:5 INFÄLLNADSDISKBÄNK 170322, BP ES20 618ES20-062 ERGOSTEEL Ersätter

Avd.

1:5

Dimension/ Anmärkning

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr. Ant.

Dimension/ Anmärkning

Dimension/ Anmärkning

ERGOSTEEL INFÄLLNADSDISKBÄNK ES20

Artikel/ Ritn. nr.

konstruktion och kontroll.

Material

Ref./ Verktygs-/ Maskinnr.

295

1:5

400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

295 295

400 400 Benämning

GRANBERG INTERIÖR AB

Ersätter

Artikel/ Ritn. nr.

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Ant.

GRANBERG INTERIÖR AB

295

400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

92

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

618ES20-062

Ref./ Verktygs-/ Maskinnr. Rev.

INFÄLLNADSDISKBÄNK ES20

Avd.

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

,

Ritad

170322, BP Ritn. nr.

Skala

1:5

618ES20-062

Rev.


ERGOSTEEL

Insatsbänkar Underlimning

Insatsbänk Granberg ES25 - 97,1 cm

• För skåpstorlek: 600 mm • Höjd på disklådor: 120 mm • Yttermått: 971 x 496 mm • Ursågningsmått: 945 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • Montering: Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

132

496

410

971

222

Nedfällning

618ES25-097

971 971

496

132

222

1:10

400 400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

410

410 410

132 132 222 222

295 295

496 496

Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Ersatt av

Det. materialkvalitet Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Material

Det. tjocklek

Dimension/ Anmärkning

Dimension/ Anmärkning

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

GRANBERG INTERIÖR AB

Gäller ej vid tillverkning. Granskad

ERGOSTEEL INFÄLLNADSDISKBÄNK ES25

160 160

Skala

,

Ritad

170322, BP

1:5

Ritn. nr.

618ES25-097

Rev.

295

340 340

Underlimning

Benämning Dimension/ Anmärkning

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Artikel/ Ritn. nr.

Benämning

Ersätter

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för

Det. materialkvalitet

konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

ERGOSTEEL INFÄLLNADSDISKBÄNK ES25

Skala

,

1:5

Ritad

170322, BP Ritn. nr.

Rev.

Ersatt av

Det. tjocklek

Material Dimension/ Anmärkning

766

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Dimension/ Anmärkning

496

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning.

160

340

Granskad

ERGOSTEEL INFÄLLNADSDISKBÄNK ES25

Skala

,

Ritad

170322, BP Ritn. nr.

618ES25-097

Rev.

410

618ES25-097

• För skåpstorlek: 800 mm • Höjd på disklådor: 120 mm • Yttermått: 766 x 496 mm • Ursågningsmått: 740 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål • Montering:1:5Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster 1:10

Ant.

GRANBERG INTERIÖR AB

Ersatt av

Det. tjocklek

618ES30-077

496 496

400 400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

410

222

222 222

132

496

410 410

132 132

766 766

1:5

Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet GRANBERG INTERIÖR AB

340 340

1206

Dimension/ Anmärkning

Ant.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

ERGOSTEEL INFÄLLNADSDISKBÄNK ES30

,

Ritad

170322, BP Ritn. nr.

Granskad

Skala

,

Ritad

170322, BP

1:5

Ritn. nr.

618ES30-077

Rev.

496

• För skåpstorlek: 800 mm • Höjd på disklådor: 120 mm • Yttermått: 1206 x 496 mm • Ursågningsmått: 1180 x 474 mm • Plåttjocklek: 0,8 mm, borstat rostfritt stål 1:5 • Montering: Infällnad eller underlimning • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster 1:5

Artikel/ Ritn. nr.

Benämning

Ersätter

Avd.

ERGOSTEEL INFÄLLNADSDISKBÄNK ES30

293 293

Det. materialkvalitet

Ersatt av

Det. tjocklek

Verktyget anv. även för

Material Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

132

Material

Ref./ Verktygs-/ Maskinnr.

Hjälpmått (mått inom parentes) = hjälpmått för

Insatsbänk Granberg ES35 - 120,6 cm

Dimension/ Anmärkning

Verktyget anv. även för

Avd.

Dimension/ Anmärkning

222

Benämning Ersatt av

Det. tjocklek

Ref./ Verktygs-/ Maskinnr.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning.

Skala

1:5

618ES30-077

340

ERGOSTEEL INFÄLLNADSDISKBÄNK ES30

293

Rev.

Granskad

411

Artikel/ Ritn. nr.

GRANBERG INTERIÖR AB

Det. materialkvalitet

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Ant. Ersätter

Dimension/ Anmärkning

Dimension/ Anmärkning

Verktyget anv. även för

Gäller ej vid tillverkning.

400

1:5

Ersatt av

Det. tjocklek

Material

konstruktion och kontroll.

Underlimning This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Nedfällning

Skala

,

Ritad

170322, BP Ritn. nr.

618ES30-077

Rev.

618ES35-121

132

496

411

400 400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

222 222

1:10

Ant.

Artikel/ Ritn. nr.

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet

93

Benämning

Ersätter

GRANBERG INTERIÖR AB

132 132

1206 1206

222

496 496

411 411

Det. materialkvalitet

Dimension/ Anmärkning

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Ersätter

Material

132

Artikel/ Ritn. nr.

222

1:10

Ant.

Insatsbänk Granberg ES30 - 76,6 cm

400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Nedfällning

Ersatt av

Det. tjocklek

Verktyget anv. även för

Material Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

D

Hjälpmått (mått inom paren konstruktion och kontroll. Gäller ej vid tillverkning.

340 340

293 293

ERGOSTEEL INFÄLLNADSDISKBÄNK ES35

Granskad

,

Ritad

170322 Ritn. nr.

618E


ERGOSTEEL

Heltäckande diskbänkar

Heltäckande diskbänk med 1 disklåda - ESF

585 585

376 376

585

376

195

132

990

• För skåpstorlek: 400 mm • Höjd på disklåda: 120 mm • Djup: 585 mm* • Kanthöjd: 30 mm • Plåttjocklek: 1 mm slät rostfri plåt på en undersida med hellimmad MDF skiva • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

195 195

132 132

990

* Anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd.

990 /9901190

Bredden på våra diskbänkar är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg. Heltäckande diskbänk med 1 disklåda, 617ESF-099 99 cm - Granberg ESF 195

132 293

Artikel/ Ritn. nr.

Benämning

Material

Ersatt av

Det. materialkvalitet

Det. tjocklek

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Avd.

konstruktion och kontroll. Gäller ej vid tillverkning.

Ant.

Granskad

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Skala

,

180830, MH Benämning

Ritn. nr. Ersatt av

Det. tjocklek

617ESF-099

Verktyget anv. även för

1:8

1:6

Ritad

Artikel/ Ritn. nr.

Material

Rev.

Dimension/ Anmärkning

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

GRANBERG INTERIÖR AB

Gäller ej vid tillverkning.

400

132

1:8 Ant.

Artikel/ Ritn. nr.

Benämning

Material

Ersatt av

Det. materialkvalitet

Det. tjocklek

Ref./ Verktygs-/ Maskinnr.

Avd.

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESF

293

Skala

,

1:6

Ritad

180830, MH Ritn. nr.

617ESF-099

1:6

180830, MH Ritn. nr.

617ESF-099

Rev.

580 mm • För skåpstorlek: 600 • Höjd på disklådor: 120 mm • Djup: 585 mm* 132 222 • Kanthöjd: 30 mm • Plåttjocklek: 1 mm slät rostfri plåt på en undersida med 410 hellimmad MDF skiva • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

222 222

410 410

Dimension/ Anmärkning

Verktyget anv. även för

Skala

,

Ritad

Heltäckande diskbänk med 2 disklådor - ESG

580 580 1190

Ersätter

Granskad

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESF

293 293

1190

GRANBERG INTERIÖR AB

617ESF-119

Hjälpmått (mått inom parentes) = hjälpmått för

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESF Det. materialkvalitet

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Dimension/ Anmärkning

Dimension/ Anmärkning

Ersätter

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Heltäckande diskbänk med 1 disklåda, 119 cm - Granberg ESF

1:8 Ant. Ersätter

400 400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

376

400

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

585

Rev.

* Anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd.

1190 /1190 1390 / 1590

Bredden på våra diskbänkar är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg. Heltäckande diskbänk med 2 disklådor, 617ESG-119 119 cm - Granberg ESG

580

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

132

410

400

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

400 400

SCALE 1:8 Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Material

Ersatt av

Det. tjocklek

Ref./ Verktygs-/ Maskinnr.

Avd.

Artikel/ Ritn. nr.

Benämning

Ersätter

konstruktion och kontroll.

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

GRANBERG INTERIÖR AB

Granskad

ERGOSTEEL 293 293 HELTÄCKANDE DISKBÄNK ESG

220 220

Skala

,

Det. materialkvalitet

1:7

Ritad

180830, MH Ritn. nr.

617ESG-119

Benämning Ersatt av

Det. materialkvalitet

Det. tjocklek

Material

Ref./ Verktygs-/ Maskinnr.

Avd.

293

1190 / 1590 1190 / 1390

221 221

Dimension/ Anmärkning

Granskad

Skala

,

1:7

Ritad

180830, MH Ritn. nr.

617ESG-119

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

221

410 SCALE 1:10 Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Ersatt av

Det. tjocklek

Verktyget anv. även för

Material

GRANBERG INTERIÖR AB

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

340

Rev.

617ESG-119

617ESH-139

Heltäckande diskbänk med 2 disklådor, 159 cm - Granberg ESH1:10 SCALE

617ESH-159

Dimension/ Anmärkning Ant.

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

Artikel/ Ritn. nr.

Benämning Ersatt av

Material

Det. materialkvalitet

Det. tjocklek

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Avd.

Gäller ej vid tillverkning.

ERGOSTEEL 293 HELTÄCKANDE 340 DISKBÄNK 293 340 ESH

Dimension/ Anmärkning

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

293

1:7

Ritn. nr.

Heltäckande diskbänk med 2 disklådor, 139 cm - Granberg ESH

Ersätter Det. materialkvalitet

180830, MH

* Anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd.

Rev.

585

400 400

Skala

,

Ritad

Bredden på våra diskbänkar är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg. Heltäckande diskbänk med 2 disklådor, 617ESH-119 119 cm - Granberg ESH 132

400

Granskad

585

Hjälpmått (mått inom parentes) = hjälpmått för

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESG

Hjälpmått (mått inom parentes) = hjälpmått för

• För skåpstorlek: 800 mm • Höjd på disklådor: 120 mm 132 • Djup: 585 mm* 221 • Kanthöjd: 30 mm 410 • Plåttjocklek: 1 mm slät rostfri plåt på en undersida med hellimmad MDF skiva • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

Gäller ej vid tillverkning.

220

Avd.

Heltäckande diskbänk med 2 disklådor - ESH

konstruktion och kontroll.

GRANBERG INTERIÖR AB

Dimension/ Anmärkning

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Gäller ej vid tillverkning.

Dimension/ Anmärkning

Verktyget anv. även för

Verktyget anv. även för

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESG

Rev.

410 410 Artikel/ Ritn. nr.

Det. tjocklek

konstruktion och kontroll.

585 585 1190

Ant.

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Material

Ersatt av

Gäller ej vid tillverkning.

293

220

SCALE 1:8

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

617ESG-159

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för

400

GRANBERG INTERIÖR AB

Heltäckande diskbänk med 2 disklådor, 159 cm - Granberg ESG Dimension/ Anmärkning

Verktyget anv. även för

132 132

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

617ESG-139

Ant. Det. materialkvalitet

Ersätter

94

Heltäckande diskbänk med 2 disklådor, 139 cm - Granberg ESG

SCALE 1:8

1190

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

222

Granskad

,

Ritad

180907, MH Ritn. nr.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

Skala

Gäller ej vid tillverkning.

1:7

617ESH-119

Rev.

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESH

Granskad

,

Ritad

180907, MH Ritn. nr.

Skala

1:7

617ESH-119

Rev.


ERGOSTEEL

Heltäckande diskbänkar Kombinationsbänk med 1 disklåda och urtag för spishäll - ESFS

585

990

• För skåpstorlek: 400 mm • Höjd på disklåda: 120 mm • Djup: 585 mm* • Kanthöjd: 30 mm • Plåttjocklek: 1 mm slät rostfri plåt på en undersida med hellimmad MDF skiva • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

195 195

376 376

132 132

585

585

376

Spishäll ingår ej

195

132

990

* Anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd.

376

Ant.

Artikel/ Ritn. nr.

Benämning Ersatt av

Det. materialkvalitet

Det. tjocklek

Material

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

Avd.

Dimension/ Anmärkning

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESFS Ant.

Det. materialkvalitet

Skala

,

180830, MH Ritn. nr.

BenämningRev.

617ESFS-099 Ersatt av

Det. tjocklek

1:8

1:6

Ritad

Artikel/ Ritn. nr.

Ersätter

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

617ESFS-119

Dimension/ Anmärkning

490*

Ersätter

400 400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

GRANBERG INTERIÖR AB

293

Kombinationsbänk med 1 disklåda och urtag för spishäll 119 cm - ESFS

1:8

195

132

400

585

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

990 /9901190

Bredden på våra diskbänkar är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg. Kombinationsbänk med 1 disklåda och 617ESFS-099 urtag för spishäll 99 cm - ESFS

Verktyget anv. även för

Material

Dimension/ Anmärkning

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

GRANBERG INTERIÖR AB

Gäller ej vid tillverkning.

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESFS

285*

293 293

* Kan även kundanpassas

Granskad

Skala

,

1:6

Ritad

180830, MH Ritn. nr.

617ESFS-099

Rev.

• För skåpstorlek: 800 mm • Höjd på disklådor: 120 mm • Djup: 585 mm* • Kanthöjd: 30 mm • Plåttjocklek: 1 mm slät rostfri plåt på en undersida med hellimmad MDF skiva • Inkl. korgventil och vattenlås med flexibel avloppsslang • Reversibel - vändbar, för höger eller vänster

400

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

Kombinationsbänk - 2 disklådor och urtag för spishäll - ESHS 1:8 Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Denna handling får ej utan vårt medgivande kopieras. Den får ej heller delgivas annan eller eljest oberhörigen användas. Överträdelse härav beivras med stöd av gällande lag.

Det. materialkvalitet

Ersatt av

Det. tjocklek

Verktyget anv. även för

Material

Dimension/ Anmärkning

Dimension/ Anmärkning

Ref./ Verktygs-/ Maskinnr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

GRANBERG INTERIÖR AB

Gäller ej vid tillverkning.

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESFS

293

Granskad

,

Ritad

180830, MH Ritn. nr.

Skala

1:6

617ESFS-099

Rev.

* Anpassade till våra höj- och sänkbara bänksystem och ger därmed 15 mm springa mot väggen för stänkskydd.

Spishäll ingår ej

Bredden på våra diskbänkar är 10 mm kortare än standard för att ge 5 mm springa på varje sida om de höj- och sänkbara enheterna till angränsande skåp eller vägg. Kombinationsbänk med 2 disklådor och 617ESHS-219 urtag för spishäll - 219 cm - Granberg ESHS

585 585

132 132

220 220

410 410

2190

Kombinationsbänk med 2 disklådor och urtag för spishäll - 239 cm - Granberg ESHS

617ESHS-239

Kombinationsbänk med 2 disklådor och urtag för spishäll - 259 cm - Granberg ESHS

617ESHS-259

Kombinationsbänk med 2 disklådor och urtag för spishäll - 279 cm - Granberg ESHS

617ESHS-279

Kombinationsbänk med 2 disklådor och urtag för spishäll - 289 cm - Granberg ESHS

617ESHS-289

585

132

220

410 2190 / 23902190 / 2590 / 2790 / 2990

585 132

220

410

SCALE 1:15

Artikel/ Ritn. nr.

Benämning Ersatt av

Det. tjocklek

ust not be copied withoutour

NTERIÖR AB

andvårt the medgivande contentsthereof must jnutan to a third partynor be eller used for any eller delgivas annan pose.Contravention be prosecuted. vändas. Överträdelsewill härav ERIÖR AB gällande lag.

This document must not be copied withoutour written permission and the contentsthereof must not be imparted to a third partynor be used for any unauthorized purpose.Contravention will be prosecuted. GRANBERG INTERIÖR AB

kvalitet

Verktyget anv. även för

400 400

Material

Ref./ Verktygs-/ Maskinnr.

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll.

490*

Gäller ej vid tillverkning.

ERGOSTEEL HELTÄCKANDE DISKBÄNK ESHS 400

Dimension/ Anmärkning

Dimension/ Anmärkning

293 293

340 340

Granskad

,

Ritad

180907, MH Ritn. nr.

Skala

1:12

617ESHS-219

95

SCALE 1:15

Rev.

560* * Kan även kundanpassas

Ant.

Artikel/ Ritn. nr.

Benämning

Ersätter

Det. materialkvalitet

Ersatt av

Det. tjocklek

Material

Dimension/ Anmärkning

Dimension/ Anmärkning

Verktyget anv. även för

Ref./ Verktygs-/ Maskinnr.

SCALE 1:15

ERGOSTEEL

Avd.

Hjälpmått (mått inom parentes) = hjälpmått för konstruktion och kontroll. Gäller ej vid tillverkning. Granskad

,

Skala


ERGOSTEEL

Tillbehör till diskbänkar Skärbräda till disklåda 293x400 mm Skärbräda som gör att du kan utnyttja disklådan som beredningsyta / skärbräda. Passar till disklådor med storlek 293x400 mm. Tillverkad av odlad Teak 618-025

Skärbräda till disklåda 340x400 mm Skärbräda som gör att du kan utnyttja disklådan som beredningsyta / skärbräda. Passar till disklådor med storlek 340x400 mm. Tillverkad av odlad Teak 618-026

Trådkorg till disklåda 340x400 mm Trådkorg som kan användas som diskställ. Passar till disklådor med storlek 340x400 mm. Tillverkad i plastbelagd vit tråd. 618-024

Besticklåda till sköljho 160x295 mm Besticklåda som passar till sköljho med storlek 160x295 mm. Tillverkad i vit plast. 618-023

96


ERGOSTEEL

Tillbehör till diskbänkar Sköljskål till disklåda 160x295 mm Sköljskål som passar till disklådor med storlek 160x295 mm. Tillverkad i vit plast. 618-027

Diskmedelsdispenser Pump för diskmedel. Kräver håltagning i diskbänk. 618-022

Silbricksats till diskbänkar Satsen innehåller: 1 st Gummipropp 2 st Silbrickor 2 st Distanser 618-020

Vridventil till diskbänkar Med vridventilen öppnas och stängs avloppet med hjälp av ett vred som fälls in i diskbänken. Kräver håltagning i diskbänk. 618-021

97


ERGOSTEEL

Blandare

300

275

FMM - Granbergsblandare Inkl. diskmaskinsavstängning Spaklängd, 190 mm Pipens höjd, 300 mm 60210

G1/2

410

Max 45

230

G3/8

300

275

FMM - Granbergsblandare Exkl. diskmaskinsavstängning Spaklängd, 190 mm Pipens höjd, 300 mm 60211

350

Max 45

230

G3/8

Flexibla vattenslangar 2-pack Vattenslangar ger i kombination med bänklyftare flexibel vattenanslutning. Längd, 500 mm, anslutning R15 (1/2”) 61800

Flexibel avloppsslang Avloppsslangar ger i kombination med bänklyftare flexibel avloppsanslutning. Slangen ingår till våra diskbänkar. Avloppsslang: Längd, 200 - 650 mm Diameter vid anslutning, 50 mm 61801

98


Minibänkskåp på hjul

Integrerat grepphandtag gör det enkelt att flytta minibänkskåpet vid behov. Välj mellan avfallssortering eller grytförvaring. Båda modellerna har en stor lucka som dras ut för att komma åt innehållet. Under luckan sitter ett stödhjul som förhindrar att skåpet tippar framåt.

Minibänkskåp på hjul med låda och innerlåda, fullutdrag och dämpning Skåpet öppnas genom att dra ut luckan. Bredd: 400 mm Höjd: 574 mm Djup inkl. grepphandtag: 495 mm Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 770-040-01

Minibänkskåp på hjul inkl. avfallssortering och innerlåda, fullutdrag och dämpning Skåpet öppnas genom att dra ut luckan. Botten med sopkärl följer med. Medföljande kärl: 1 st 11 liter 1 st 17 liter Bredd: 400 mm Höjd: 574 mm Djup inkl. grepphandtag: 495 mm Toppskiva i vit kompaktlaminat med integrerat draghandtag. Stomme i vitt direktlaminat. Vitlackerad lucka (NCS 0500-N) 771-040-01

99


UNILIFT 870

Maskinlyftare

UNILIFT lyfter en skiva uppåt och utåt från botten av bänkeller högskåp. På skivan kan hushållsassistent, mikrovågsugn eller andra hushållsmaskiner placeras. Med en enkel knapptryckning justeras skivans höjd till optimal arbetshöjd.

Funktioner och fördelar

Specifikationer

• Lyfter upp tunga hushållsmaskiner till bekväm höjd

Montering Höjdinställning

I bänk- eller högskåp Motordriven, steglöst ställbar 745 mm upp och 500 mm ut från skåpet Hastighet 37 mm / sek. Manövrering Sladdansluten handkontroll eller radiostyrning Elanslutning Stickpropp till 230 V, max 2,5A Maxlast på skiva 20 kg Passar skåpbredd 400 - 600 mm MaterialPulverlackerade plåtdetaljer (Alu-grå RAL 9006) specifikation Garanti 2 år

• Kan stoppas på valfri höjd • Monteras enkelt på botten i bänk- eller högskåp • Kan monteras i nya eller befintliga skåp

Standardutrustning - Sladdansluten handkontroll - Arbetsskiva

Måttuppgifter (mm)

* Maxhöjd på maskin 368 mm, vid skivans bakkant. (Gäller vid 22 mm arbetsskiva).

170

100

550

670

660

745

368*

Skivans bredd: 330 / 430 / 530 mm

550


BESTÄLLNINGSINFORMATION

UNILIFT 870

UNILIFT 870

UNILIFT 870 - Lyftenhet

Levereras med sladdansluten handkontroll och arbetsskiva vit melamin med kantlist i ABS-plast, tjocklek 22 mm.

Lyftarens bredd: 340 mm 870-034

Till Skåpbredd: 40,0 cm Skivans mått: BxD: 33,0x35,0 cm

870-04063

Till Skåpbredd: 50,0 cm Skivans mått: BxD: 43,0x35,0 cm

870-05063

Till Skåpbredd: 60,0 cm Skivans mått: BxD: 53,0x35,0 cm

870-06063

Arbetsskiva Skivan är tillverkad i vit laminat med kantlist i ABS-plast. Djup: 350 mm Tjocklek: 22 mm Bredd: 33,0 cm (Till skåpbredd 40,0 cm)

891-033

Bredd: 43,0 cm (Till skåpbredd 50,0 cm)

891-043

Bredd: 43,0 cm (Till skåpbredd 50,0 cm)

891-053

Radiostyrning - Handkontroll Mått: 38 x 110 x 10 mm För en lyftare

61385

Handkontroll Sladdansluten handkontroll. Upphängningsbeslag ingår. Mått: 147 x 56 x 23 mm 61305

101


BUTLER 720

Klädstångslyftare

Garderobens övre del är otillgänglig för rullstolsburen person men med hjälp av BUTLER 720 kan kläderna genom en enkel knapptryckning sänkas ner till en bekväm position. I den nedre delen kan trådbackar placeras vilket ger en effektiv förvaring tillgänglig för alla.

Funktioner och fördelar

Specifikationer

• Motordriven ställbar klädstång 70,4 cm nedåt

Typ av lyftare

• Max last 30 kg

Ställbarhet

• Teleskopisk klädstång för skåpsinnermått 54,5 till 156,8 cm

Hastighet Manövrering Elanslutning Maxlast på klädstång Passar skåpbredd Material

• Modern och diskret design • Tysta motorer som tar liten plats

Klädstångslyftare som sänker ner klädstången framför garderoben Motordriven, steglöst ställbar klädstång 704 mm nedåt, 614 mm utåt 47 mm / sek. Fjärrkontroll eller sladdanslutet manöverdon Stickpropp till 100-240VAC, 50/60Hz, 2.0A 30 kg 600 - 900 mm / 1000 - 1600 mm Kromade ståldetaljer, kåpa i plast

Måttuppgifter (mm)

32

102

695

143

704

453-776 / 853-1476

312

60

60 614

545-868 / 945-1568


BESTÄLLNINGSINFORMATION Butler 720 - Vit - Kåpa i vit plast RAL 9003, kromade ståldetaljer

Butler 720 - Grå - Kåpa i grå plast RAL 7035, kromade ståldetaljer

Butler 720 - Svart - Kåpa i svart plast RAL 9005, kromade ståldetaljer

BUTLER 720 Skåpbredd (cm)

Fjärrkontroll, trådlös

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

60,0 - 90,0

720-060-0201

720-060-0301

720-060-0101

100,0 - 160,0

720-100-0201

720-100-0301

720-100-0101

Skåpbredd (cm)

Fjärrkontroll, trådlös

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

60,0 - 90,0

720-060-0206

720-060-0306

720-060-0106

100,0 - 160,0

720-100-0206

720-100-0306

720-100-0106

Skåpbredd (cm)

Fjärrkontroll, trådlös

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

60,0 - 90,0

720-060-0210

720-060-0310

720-060-0110

100,0 - 160,0

720-100-0210

720-100-0310

720-100-0110

103


BUTLER 722

Klädstångslyftare

Med BUTLER 722 kan höjden i garderoben utnyttjas maximalt. Med en enkel knapptryckning sänks klädstången 112 cm. En normallång person når utan problem till cirka 190 cm, detta innebär att klädstången i sitt övre läge kan sitta 300 cm över golv. Därmed kan den nedre delen av garderoben utnyttjas till ytterligare en klädstång eller annan form av förvaring.

Funktioner och fördelar

Specifikationer

• Motordriven ställbar klädstång 111,8 cm nedåt

Typ av lyftare

• Max last 30 kg

Ställbarhet

• Teleskopisk klädstång för skåpsinnermått 54,5 till 156,8 cm

Hastighet Manövrering Elanslutning Maxlast på klädstång Passar skåpbredd Material

• Modern och diskret design • Tysta motorer som tar liten plats

Klädstångslyftare som sänker ner klädstången framför garderoben Motordriven, steglöst ställbar klädstång 1118 mm nedåt, 626 mm utåt 47 mm / sek. Fjärrkontroll eller sladdanslutet manöverdon Stickpropp till 100-240VAC, 50/60Hz, 2.0A 30 kg 600 - 900 mm / 1000 - 1600 mm Pulverlackerade ståldetaljer, kåpa i plast, kromad klädstång

Måttuppgifter (mm) (mm)

(mm)

626 626

453 - 776 / 853 - 1476

453 - 776 853- 1476 - 1476 453 - 776// 853

295 295

143

1118 1118

143 143

Wardrobe front Framkant stomme * Dashed lines refer to the lowest position of Butler 722

545545 - 868 945- 1568 - 1568 - 868 // 945

1118

710

60 60

312 312

160°

545 - 868 / 945 - 1568

8

o

60

16 1600°

88

104

295

32 32

710 710

32

626

312

Wardrobe front * Dashed lines refer to the lowest position of Butler 722


BESTÄLLNINGSINFORMATION Butler 722 - Vit - Kåpa i vit plast RAL 9003, pulverlackerade armar RAL 9003, kromad klädstång

Butler 722 - Grå - Kåpa i grå plast RAL 7035, pulverlackerade armar RAL 7035, kromad klädstång

Butler 722 - Svart - Kåpa i svart plast RAL 9005, pulverlackerade armar RAL 9005, kromad klädstång

BUTLER 722 Skåpbredd (cm)

Fjärrkontroll, trådlös

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

60,0 - 90,0

722-060-0201

722-060-0301

722-060-0101

100,0 - 160,0

722-100-0201

722-100-0301

722-100-0101

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

Skåpbredd (cm)

Fjärrkontroll, trådlös

60,0 - 90,0

722-060-0206

722-060-0306

722-060-0106

100,0 - 160,0

722-100-0206

722-100-0306

722-100-0106

Skåpbredd (cm)

Fjärrkontroll, trådlös

Handkontroll, sladdansluten

ALU-knapp, sladdansluten

60,0 - 90,0

722-060-0210

722-060-0310

722-060-0110

100,0 - 160,0

722-100-0210

722-100-0310

722-100-0110

105


Kontakt Granberg Interior AB Box 6112, 600 06 Norrkรถping Besรถksadress: Importgatan 30, 602 28 Norrkรถping Telefon: 011-19 77 50 E-post: info@granberg.se Internet: www.granberg.se

106


SINCE 1870

Granbergs förbehåller sig rätten att ändra i konstruktion och utförande. Färgavvikelser från katalogen kan förekomma. Granbergs förbehåller sig rätten att ändra i sortimentet. Formgivning och produktion av katalog: Granberg Interior AB


SINCE 1870

MADE IN SWEDEN

Höj- och sänkbara kökssystem 2019/20

GRANBERG INTERIOR AB Box 6112 600 06 Norrköping Sverige Tel: 011-19 77 50 E-post: info@granberg.se Internet: www.granberg.se

Profile for Robert Enemard

Granberg Höj- och sänkbara kökssystem 2019/20

Katalogen visar vårt kompletta sortiment av höj- och sänkbara kökssystem. Systemen används till privata hem som bostadsanpassning och offent...

Granberg Höj- och sänkbara kökssystem 2019/20

Katalogen visar vårt kompletta sortiment av höj- och sänkbara kökssystem. Systemen används till privata hem som bostadsanpassning och offent...

Profile for granberg
