MANUAL DE TRANSFERIBILIDAD
linea de artesanias. gabriela pardo ramirez
RAQUIRA, BOYACÁ
RADIACIÓN
Aplicación
Elaboración
Materiales/ proveedores
COLOR
Aplicación Planos Planos
Elaboración
Materiales/ proveedores
ILUMINACIÓN
Aplicación Planos
Elaboración
Pag 2 Pag 3 Pag 9 Pag 1 Pag 4-6 Pag 10 Pag 7 Pag 11-12 Pag 8 Pag 13
Materiales/ proveedores Pag 14 Pag 15 Pag 16 Pag 17
INDICE 01. AGRADECIMIENTOS 02. 03.
04.
PRESENTACIÓN
05.
AGRADECIMIENTOS.
Primeramente debo agradecer a el artesano Manuel Reyes , de la comunidad de ráquira boyaca, por guiarme en este camino, donde aprendí mucho no solo de la cultura material , si no tambien de su trabajo y la huella que ha dejado con su trabajo a esta comunidad. También estoy muy agradecida con mi tutora Leila Molina, que desde el principio, ayudó a dar lo mejor de mi como diseñadora, estuvo pendiente siempre de enderezarme en este camino y sobre todo de guiarme en medio de la apropiación de esta técnica artesanal. Finalmente agradecerle a mis padres que estuvieron pendientes del desarrollo de este proyecto de principio a fin, gracias a ellos nada de esto sería posible.
01.
PRESENTACIÓN.
Este Manual es para los artesanos de la comunidad de Ráquira, Boyacá, donde encontrarán 3 propuestas de diseños para acabados arquitectónicos en base al uso de las artesanías hechas en cerámica en combinación con 3 propuestas de materiales industriales, reflejando la identidad cultural y estimulando la economía local, llegando así a un campo del mercado donde aún no se han involucrado, en este manual podrán encontrar todas las indicaciones para la producción de las mismas.
02.

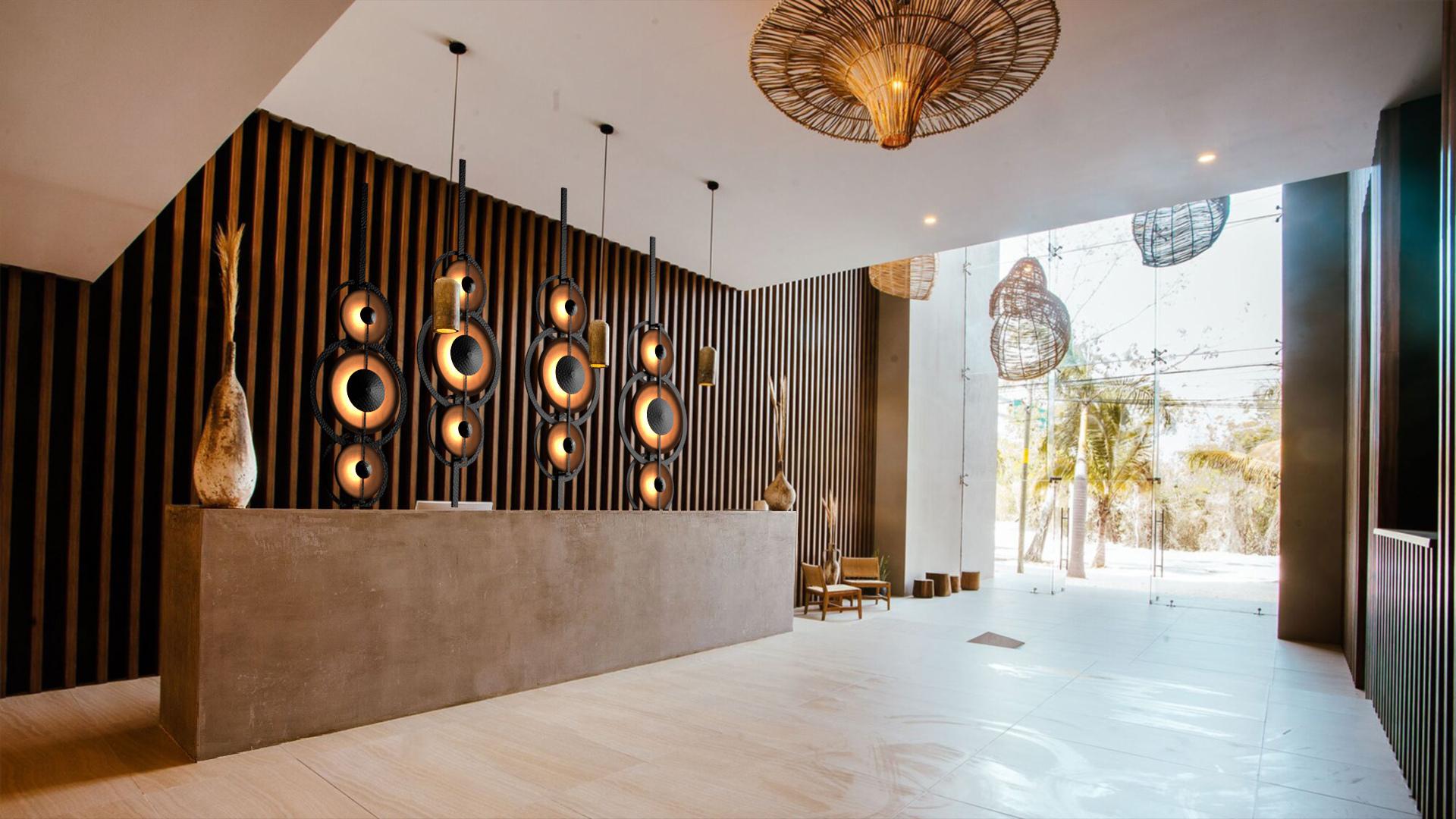

PROPUESTA PAREDES - RADIACIÓN
03.
18 cm 1 2 0 c m 45 cm
04.

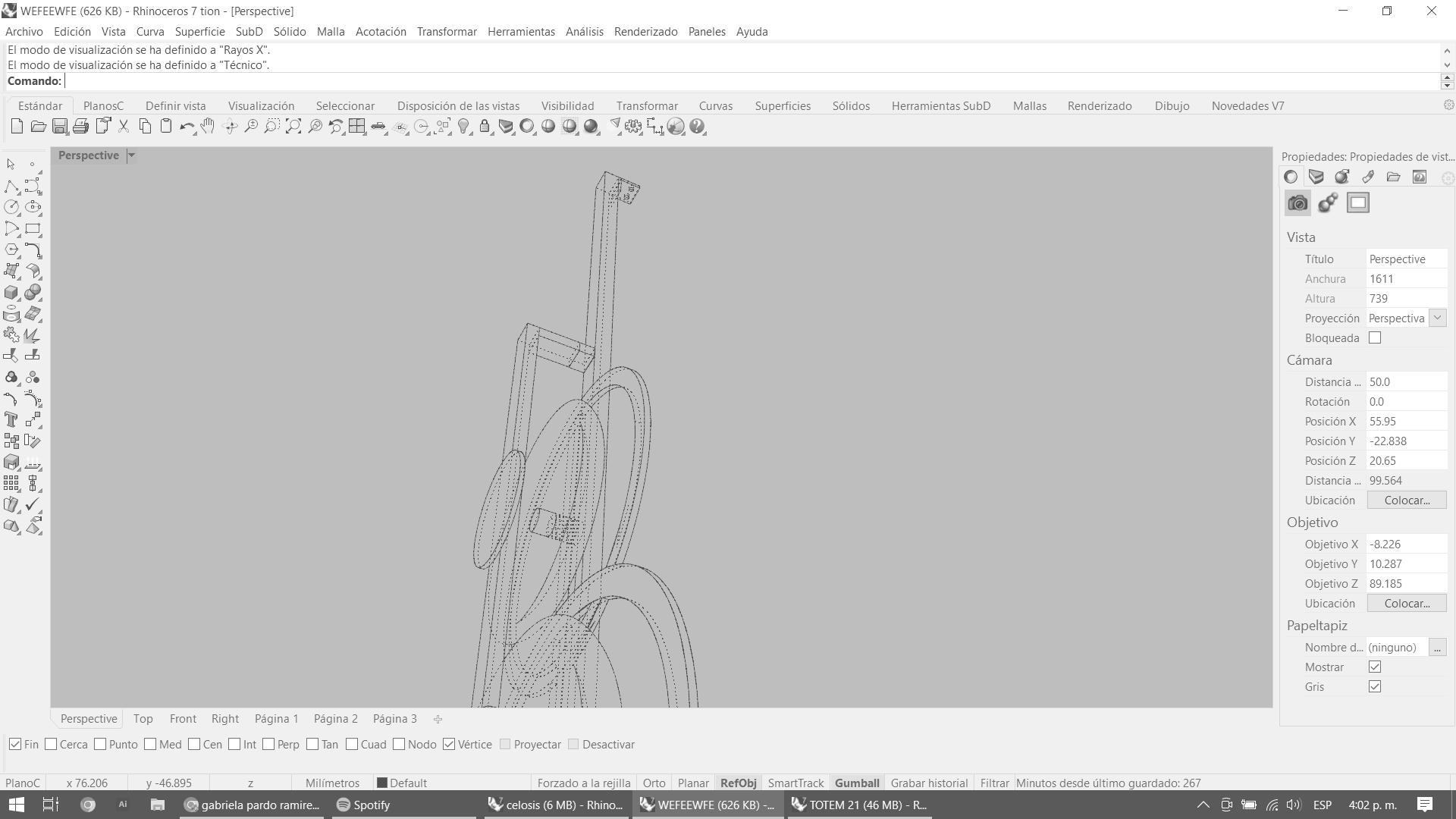

PLANOS GENERALES
PLANOS CERÁMICA
30
cm
Ø0.6 cm
05.
3.8 cm

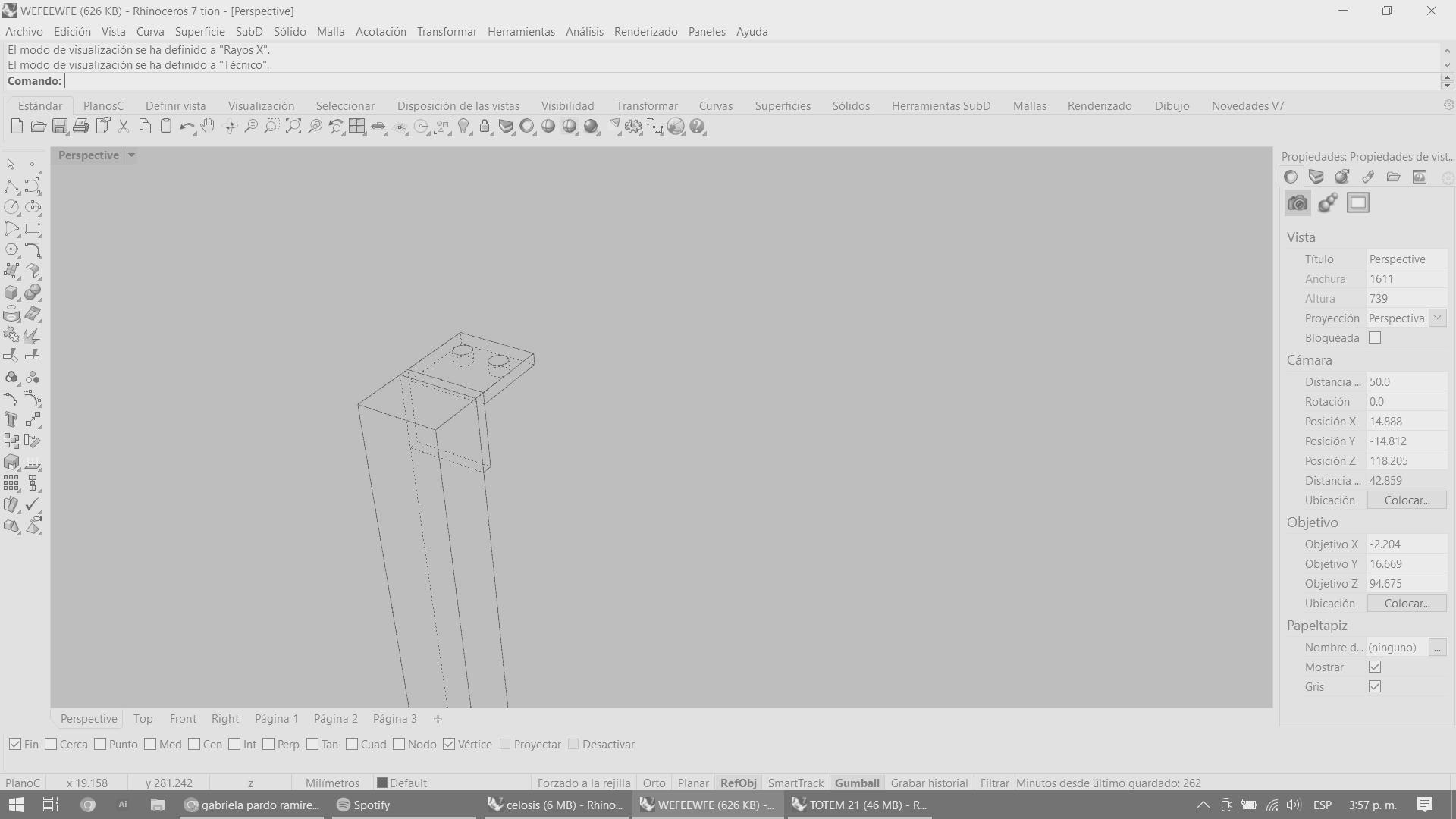

SISTEMA DE SUJECIÓN
PARA LA INSTALACIÓN:
Anclaje al techo y piso por medio de anclajes fijos.
PARA LA FABRICACIÓN
Para lo sujeción de los platos a la estructura, se tienen eje en varillas soldadas a la estructura donde se encajan los platos.
Las laminas en CNC se soldaran a la estructura. 06.

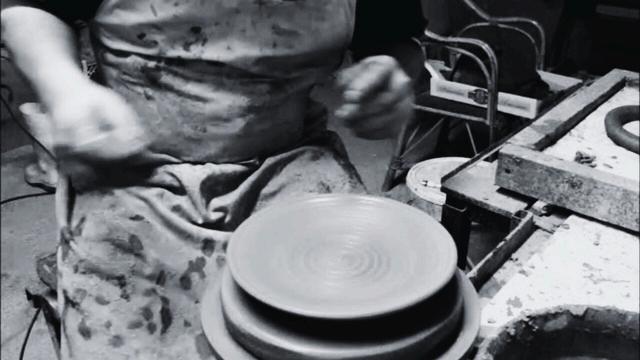

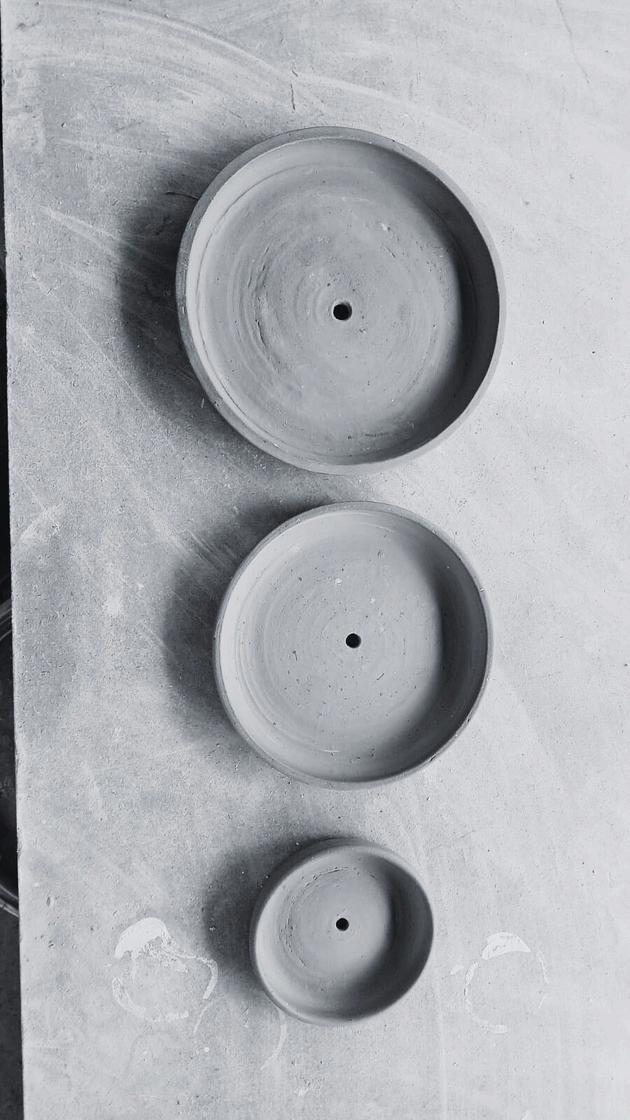

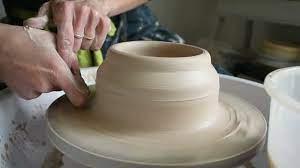

Para el desarrollo de los platos se utiliza el torno de mesa , dando la forma cóncava de un plato, en este caso son 2 platos de 30 cm de diámetro y 1 de 40 cm de diámetro.
ELABORACIÓN CERÁMICA.
Dejar secar el tiempo necesario para poder mandarlo a hornear 1.
Realizar un agujero en la mitad a cada plato de 0.6 cm de diametro.
RECOMENDACIONES: Dejar el agujero con la medida más exacta posible para evitar que después no encaje con la pieza metálica y lo más concéntrico posible.
07.
2. 3.
MATERIAL
EJE DE ANCLA
TUBO DE ACERO RECTANGULAR
VARILLA ROSCADA
AROS CNC
LAMINA DE ALUMINIO
PARA REPUJADO
PLATOS CERÁMICA
ILUMINACIÓN CINTA LED CALIDA
SOBREPUESTO TUBO DE ACERO RECTANGULAR
LAMINA DE ALUMINIO PARA REPUJADO
DIMENSIONES
50 x 25 x 1.1mm
X 50
PROVEEDOR METAL Helmut Bauer, Soldador y artista del metal. Bogotá. TLF: 3107979067.
PROVEEDOR ILUMINACIÓN Nicolas Ramirez, Ingeniero Eléctrico. Bogotá . TLF: 3123579015
1 1 2 2 3 3 4 4 5 5
PIEZA
70
70
x2
x 1
40 cm
CM
und , 35cm
und ,
PROPUESTA PARED
80 x 45 cm 3/16 100cm
08.

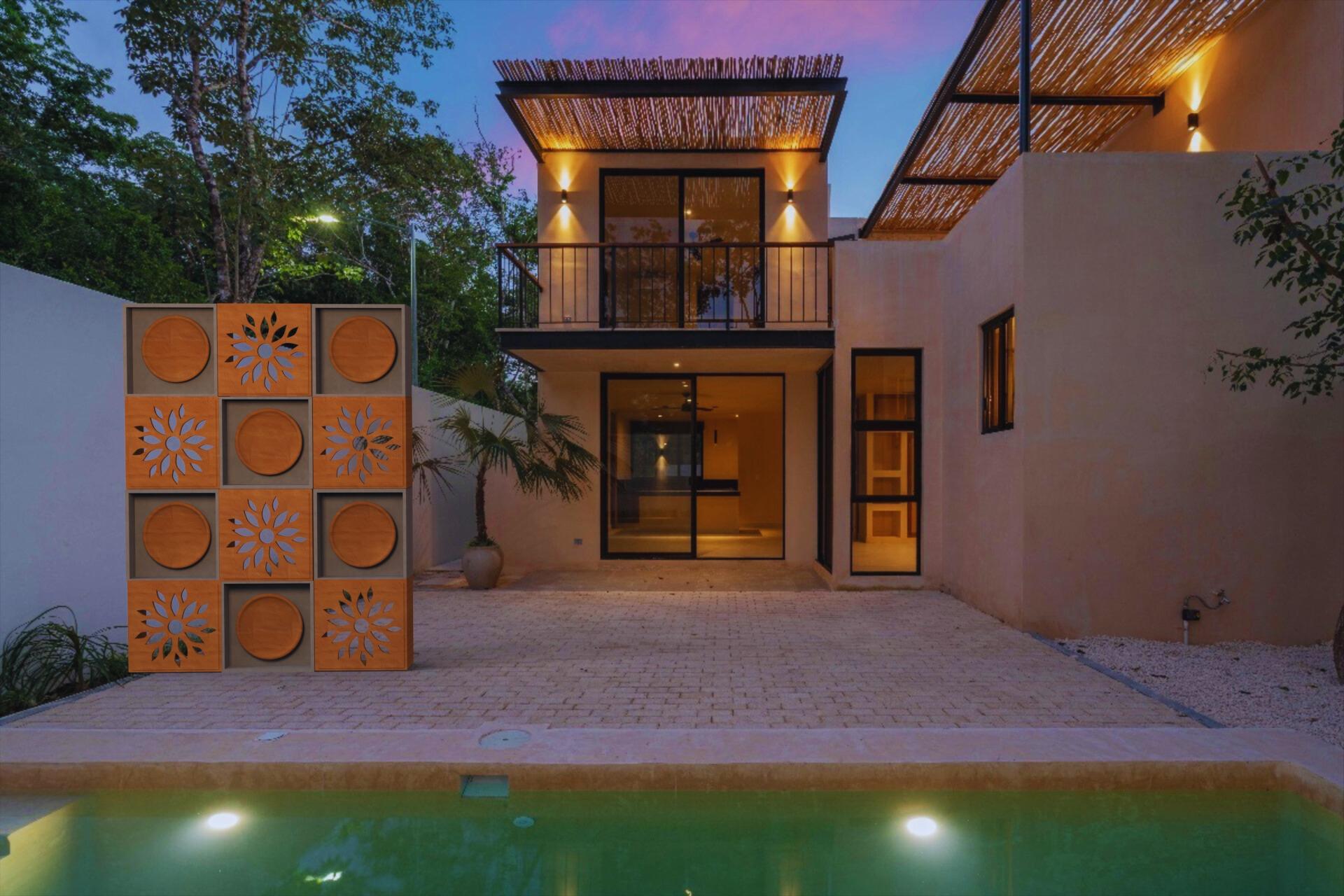

PROPUESTA SEPARADOR DE ESPACIOS- COLOR
09.
PLANOS GENERALES
30 cm 30 cm 15 cm 15 cm
3 0 c m 20 CM
3.8 cm
pieza cerámica
pieza concreto
10.
plato cerámica.
ELABORACIÓN CERÁMICA.
1. 2. 3.

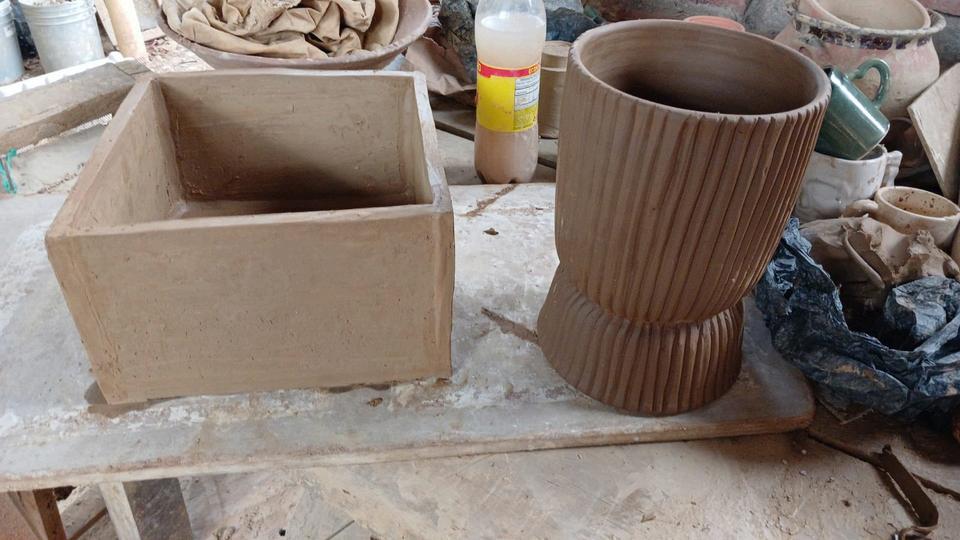

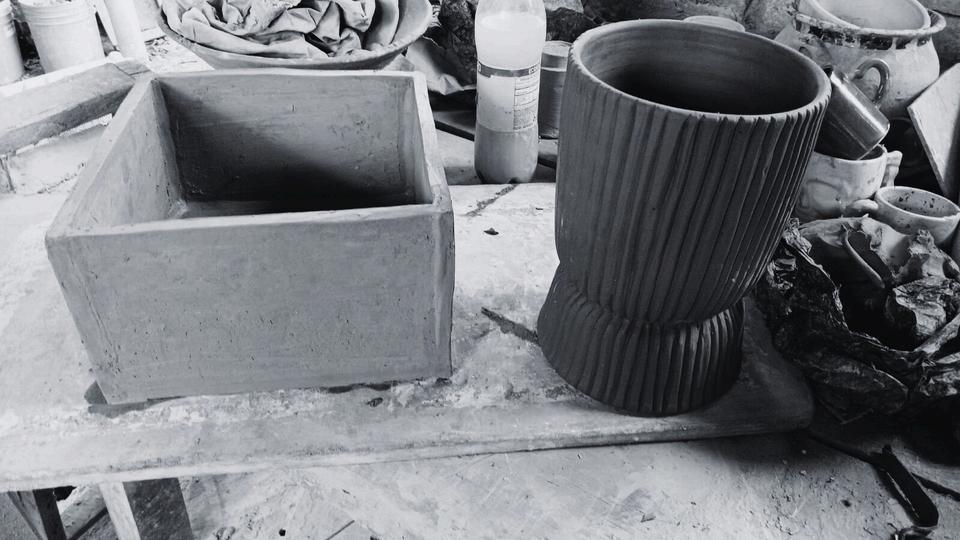

Se elaboran placas de arcilla con un espesor de 1 cm, haciendo 4 caras rectangulares de 29 cm x 15 cm, se deja 1 cm para que de esa manera se ensamble sin problema alguno una cara lateral con otra cara lateral. también se hace de ahi otra placa en este caso cuadrada de 30 cm x 30 cm para el fondo de la base.
Luego con ayuda de barbotina se unen todas las caras laterales, tratando de difuminar las orillas donde se unen las caras, al igual que con la cara de la base.

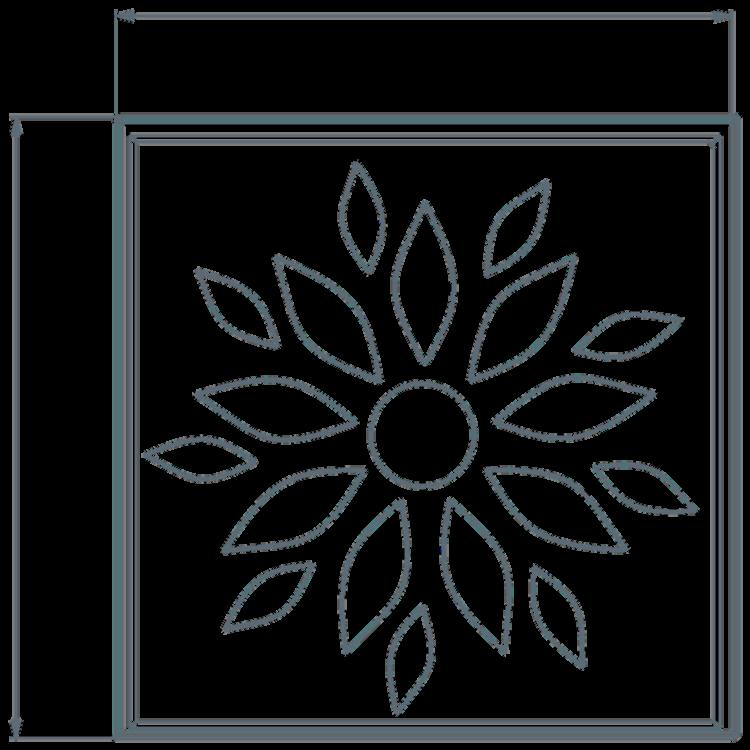

Luego cuando ya esta unida toda la pieza se procede a realizarse el calado sobre la cerámica con una flor tradicional.
RECOMENDACIONES: Tener en cuenta que las paredes de la celosía deben quedar lo más plana para que durante su aplicación sea de fácil apilación y además las medidas totales deben quedar exactas.
11.
Dejar secar el tiempo necesario para poder mandarlo a hornear 1. 2.
Para el desarrollo de los platos se utiliza el torno de mesa , dando la forma cóncava de un plato, en este caso la medida del plato es de 15 cm de diametro.
RECOMENDACIONES: Dejar el agujero con la medida más exacta posible para evitar que después no encaje con la pieza metálica y lo más concéntrico posible.
ELABORACIÓN DEL PLATO..
12.
PROVEEDOR PIEZA
Placas M&T S.A, Fusagasugá. TLF: 3214532345.
1 2 3 CUADRADO PIEZA CONCRETO 30 X 30 CM MATERIAL PLATO CERÁMICA 23 CM REFLECTOR LUZ CALIDA 12 x 14 cm 20W DIMENSIONES PROPUESTA
1 2 3
CELOSIAS
CONCRETO
13.

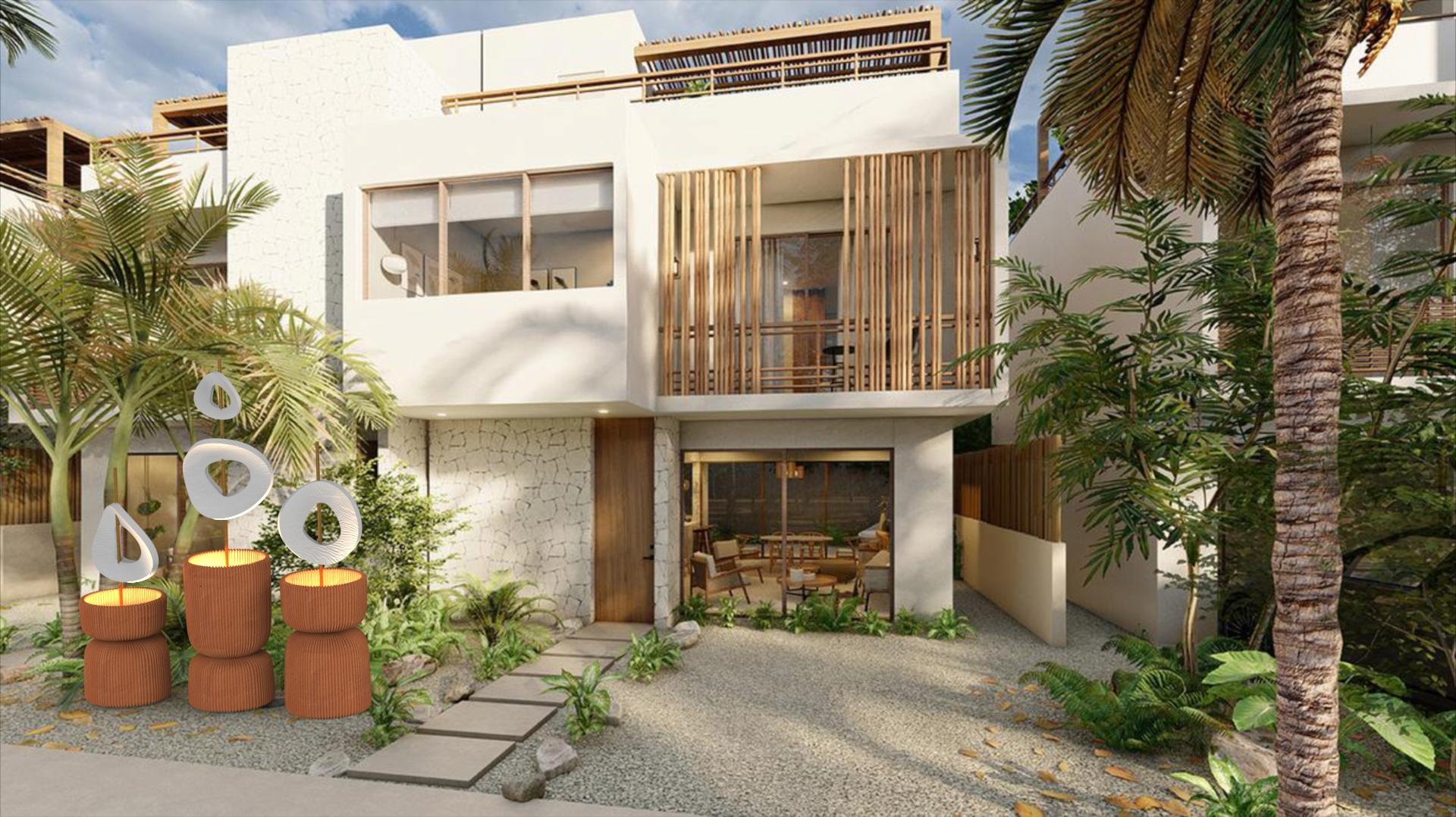

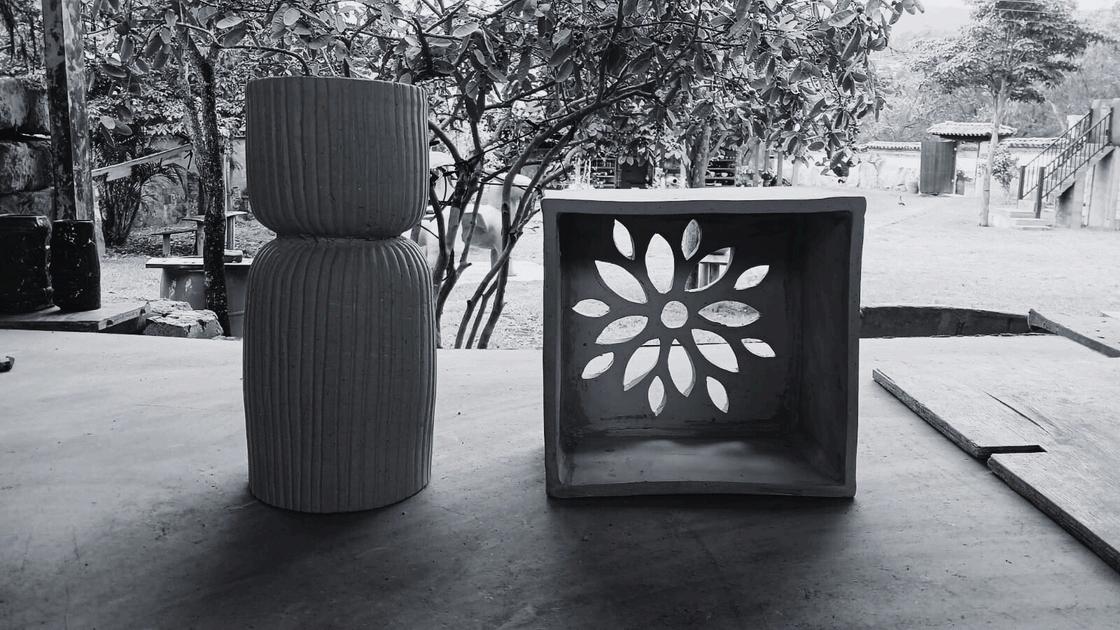

PROPUESTA TOTEM DE EXTERIOR-
ILUMINACIÓN. 14.
1 1 0 C M
7 0 c m 3 0 c m Ø40 cm plato
15.
PLANOS GENERALES
cerámica.
1. 2.

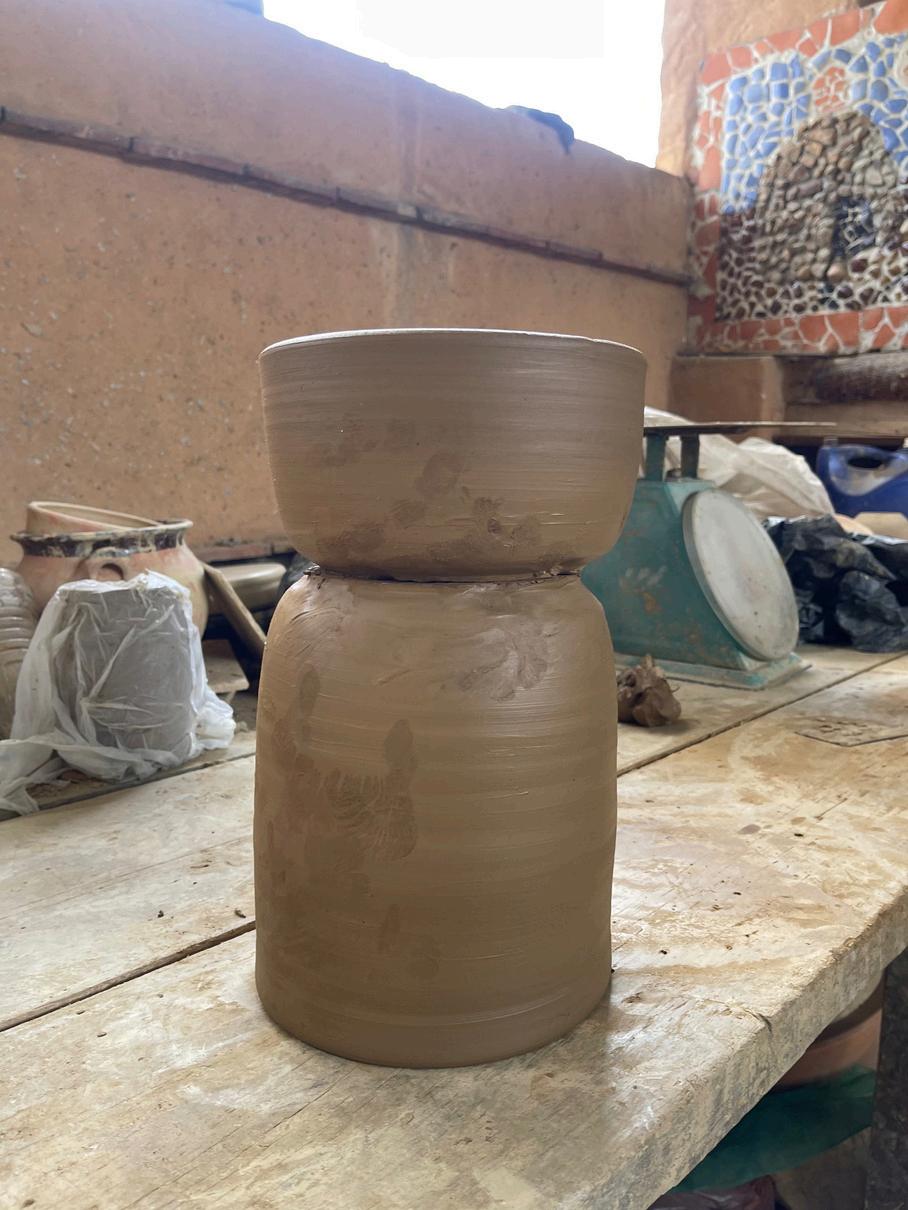

Para realizar la pieza en cerámica se debe desarrollar dos materas cilindricas concavas las cuales tienen medidad de altura 1 de 40 cm y la otra de 30 cm, ambas con un diametro de 40 cm .
Después se procede a unir la base de una matera con la otra y al tenerlas unidas , realizar un agujero en toda la mitad de las bases, por donde se va a atravesar el eje, este con una medida de 0 1.1 cm de diámetro.
3.
cuando ya estén unidas las dos materas y con el agujero del eje, proceder a realizar la textura linear con ayuda de una herramienta dentada de arriba hacia abajo hasta haber generado la textura en toda la pieza, dejar secar y hornear.
RECOMENDACIONES: Tratar de que la textura de líneas verticales sea lo más rectas posibles, y que el agujero de en medio por donde atraviesa el eje quede exacto.
ELABORACIÓN CERÁMICA.
16.
TAPA OLLA PIEZA ARCILLA POLIMERICA
EJE DE SUJECIÓN VARILLA METÁLICA
DIMENSIONES
X
cm
CUERPO TOTEM CERÁMICA
PROVEEDOR PIEZA
Gabriela Pardo , Diseñadora industrial, Bogotá TLF: 3152335130.
1 1 2 2 3 3 4 4
40
120 cm x 1 cm grosor
LUZ CALIDA 12 x 14 cm 20W
40
MATERIAL
REFLECTOR
80 x 45 cm
PROPUESTA TOTEM EXTERIOR
ARCILLA.
17.
