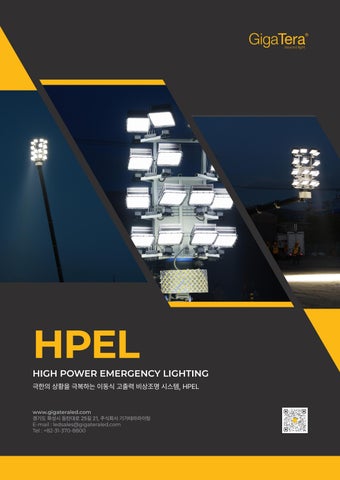

HIGH POWER EMERGENCY LIGHTING 극한의 상황을 극복하는 이동식 고출력 비상조명 시스템, HPEL

www.gigateraled.com 경기도 화성시 동탄대로 25길 21, 주식회사 기가테라라이팅 E-mail : ledsales@gigateraled.com Tel : +82-31-370-8800

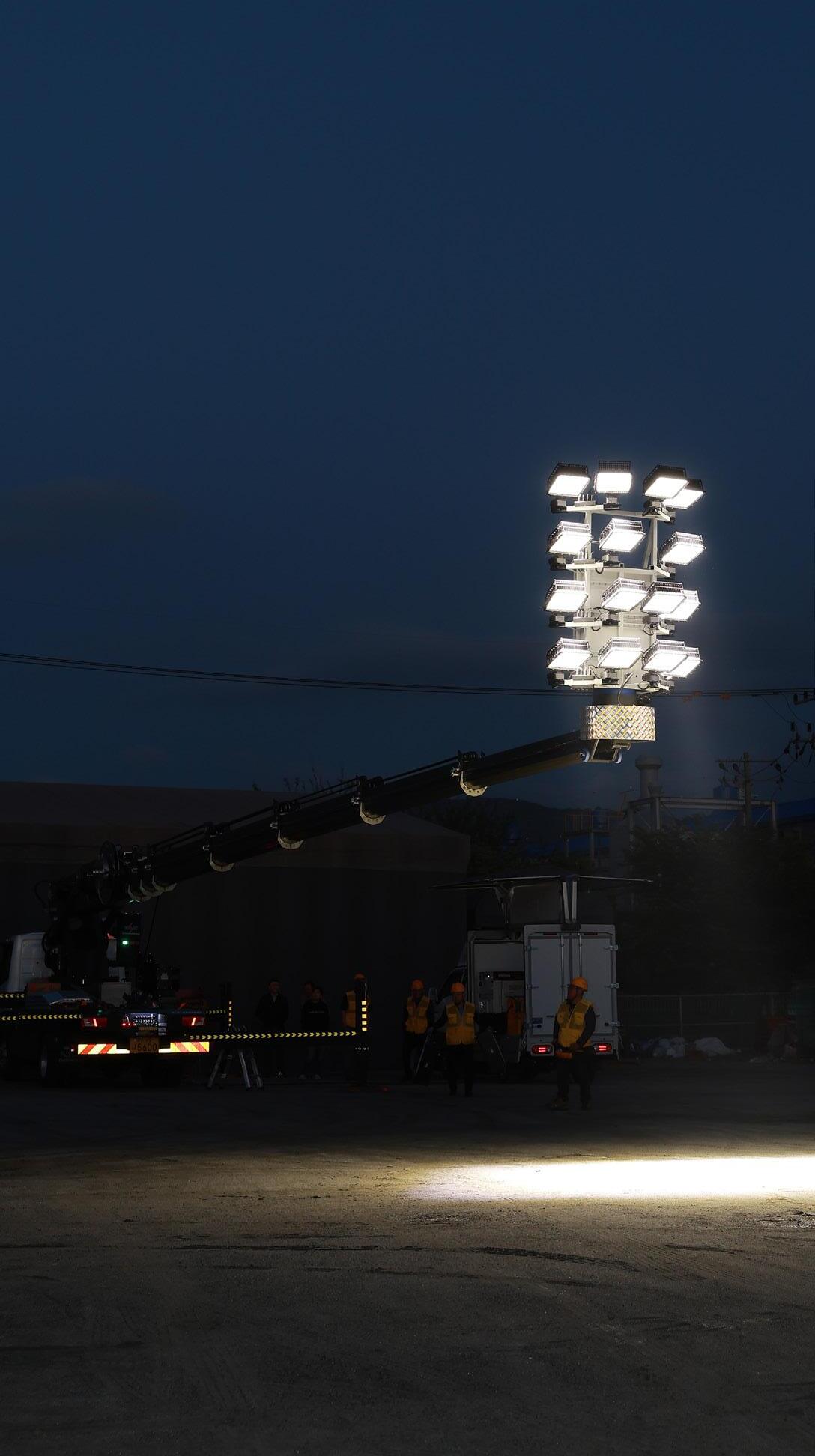

HPEL High Power Emergency Lighting 응급 및 탐색 조명

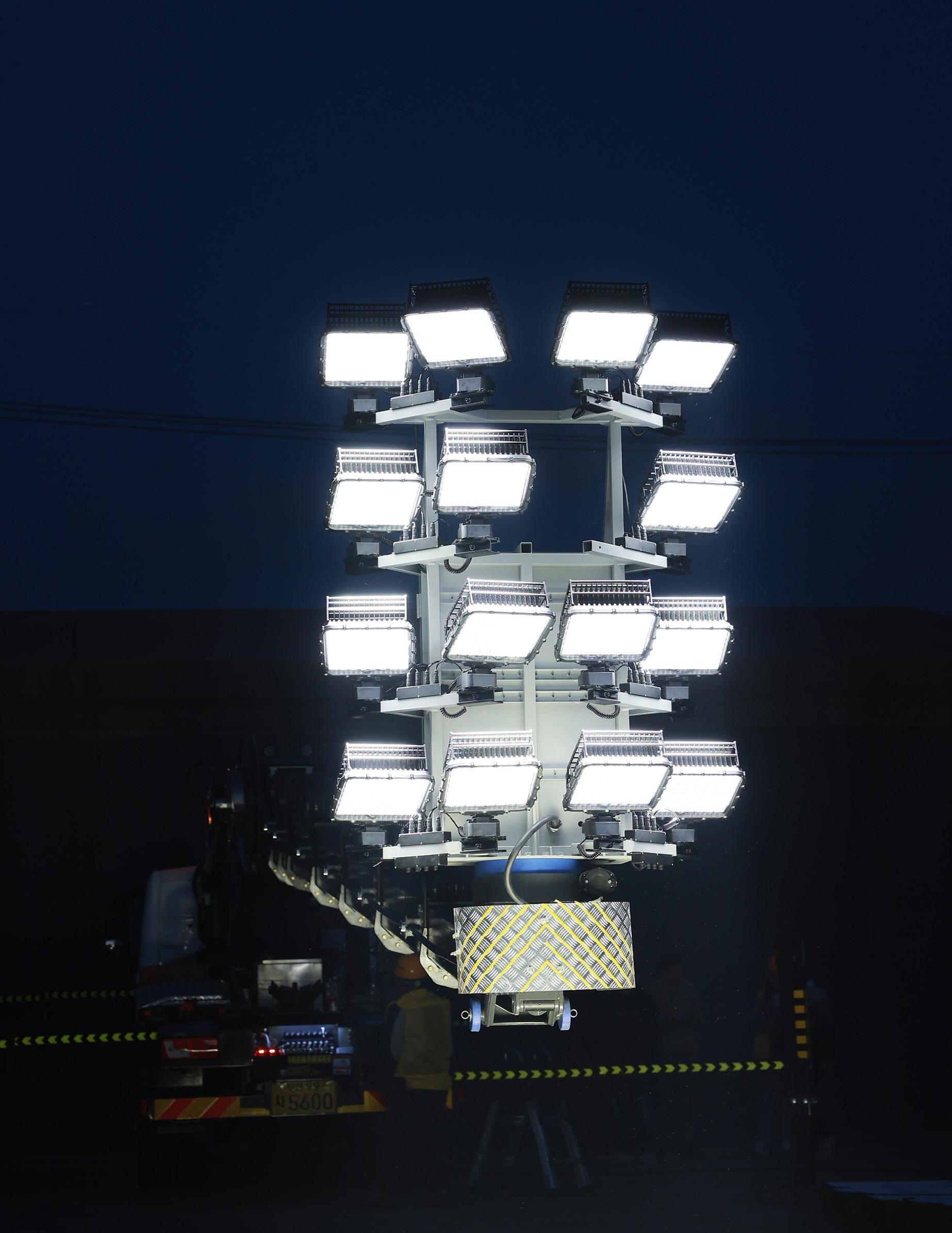

(주)기가테라라이팅의 HPEL은 SUFA-PTX™ 1,500W 고성능 LED 조명 16기를 탑재하여, 총 24kW에 달하는 압도적인 광량을 단일 이동형 시스템으로 구현했습니다. 이는 광범위한 지역을 즉각적으로 밝혀, 어떠한 악조건 속에서도 명확한 시야를 제공합니다. 특히, 신속한 전개 및 간편한 설치가 가능한 설계는 초 단위로 대응해야 하는 위기 현장에서 최적의 대응 능력을 보장하며, 독보적인 기동성은 접근이 어려운 지역까지 빛을 전달합니다. 또한, 정밀한 틸팅(Tilting) 및 스티어링(Steering) 기능을 통해 조사 각도를 실시간으로 조 정, 현장 상황에 따라 최적화된 조명 환경을 유연하게 구축할 수 있습니다. 점등 대기 시간이 없는 LED 투광등의 특성은 긴급 상황 발생 시 즉각적인 사용을 가능하게 하여, 초기 대응의 효율성을 극대화합니다.

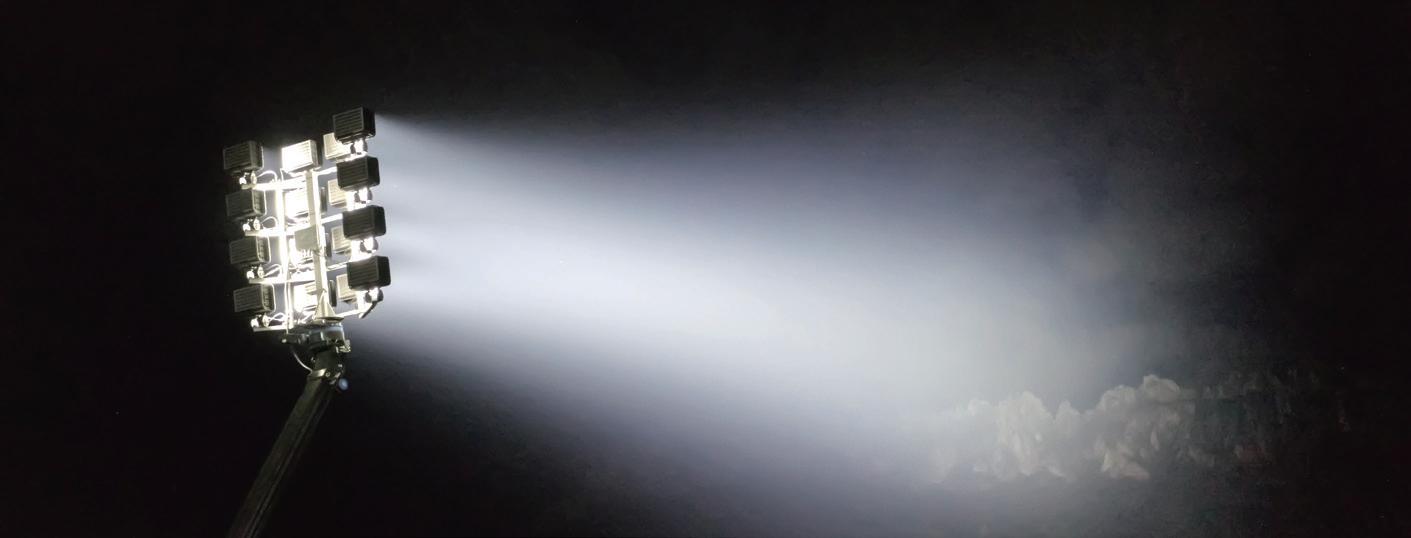

• 즉시 점등 가능한 LED 투광등: 점등 대기 시간이 없어 긴급 상황에서 즉각 사용 가능 • 압도적인 밝기: 1,500W 고성능 LED조명으로 강력하고 직진성 높은 조명 제공 • 실시간 조명 각도 조절: Tilting & Steering 기능으로 조명을 상황에 따라 자유롭게 제어 • 뛰어난 이동성: 재난 구조와 같은 긴급한 환경에서 신속히 배치 가능

HPEL 영상 링크

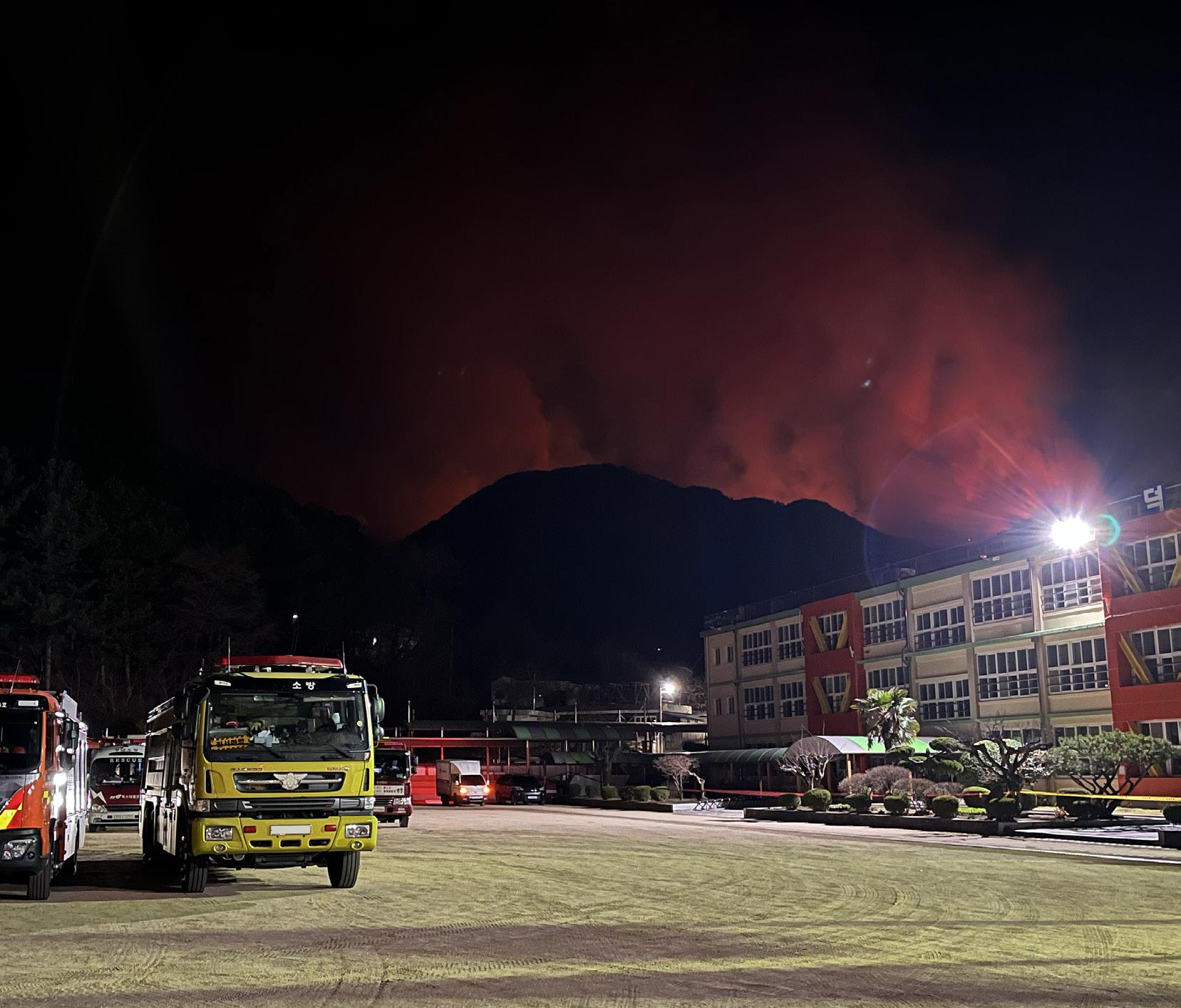

활용 분야 · 재난 구조 현장 산불, 지진, 홍수, 붕괴 등 각종 재난 발생 시 신속한 투입으로 구조 및 복구 작업의 효율성을 극대화하고, 야간 수색 작업의 안전을 확보합니다.

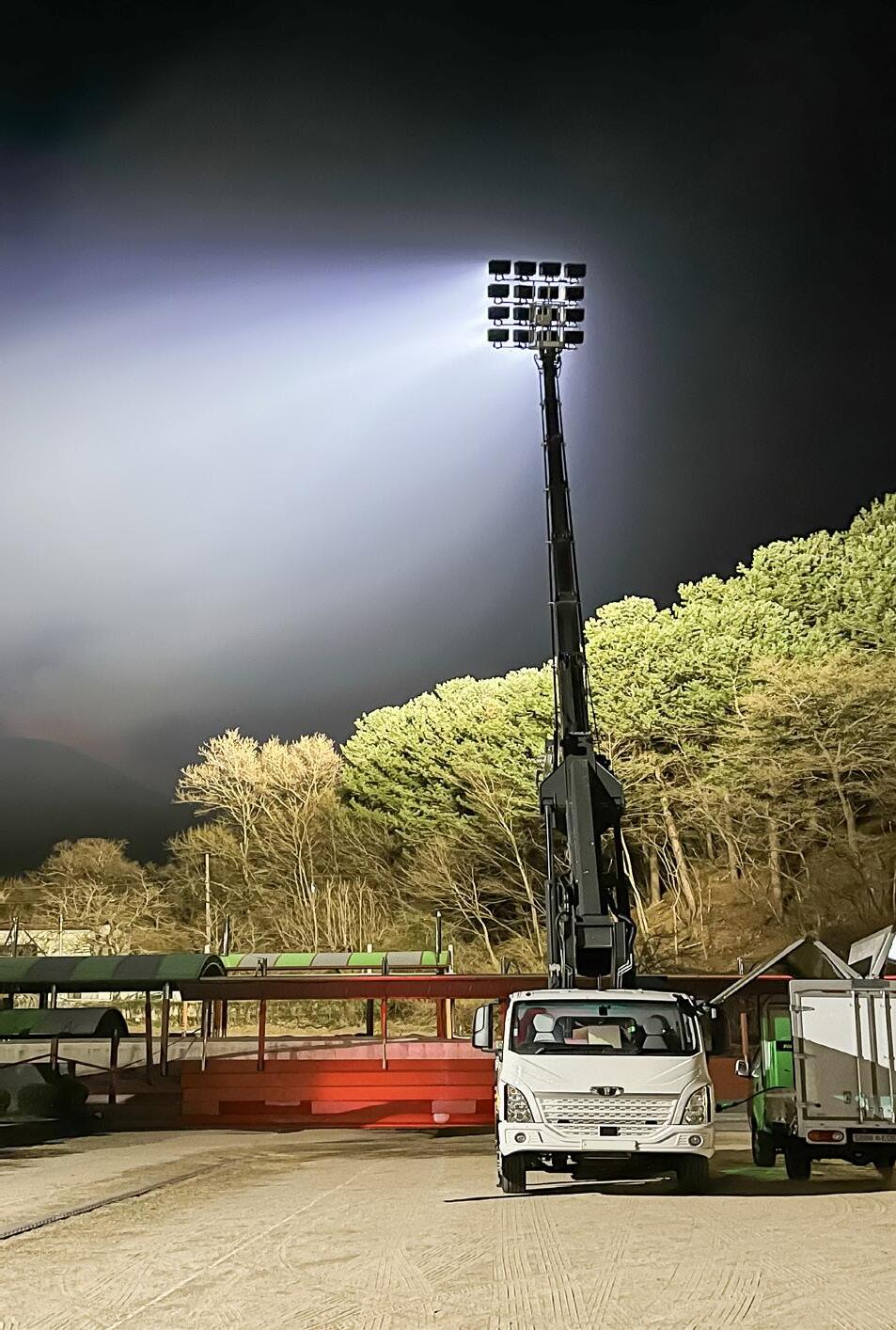

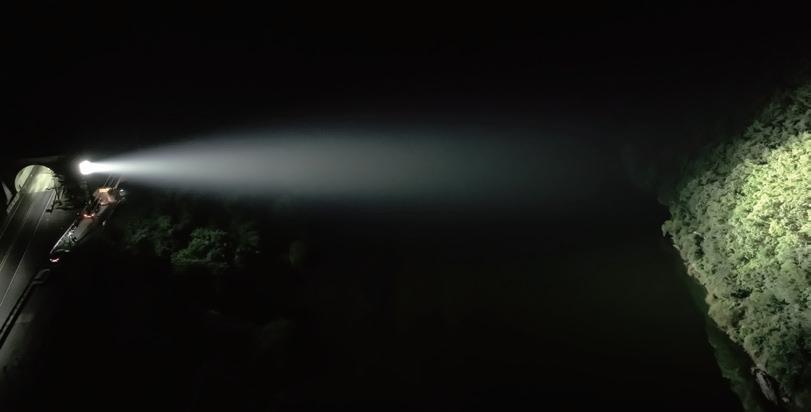

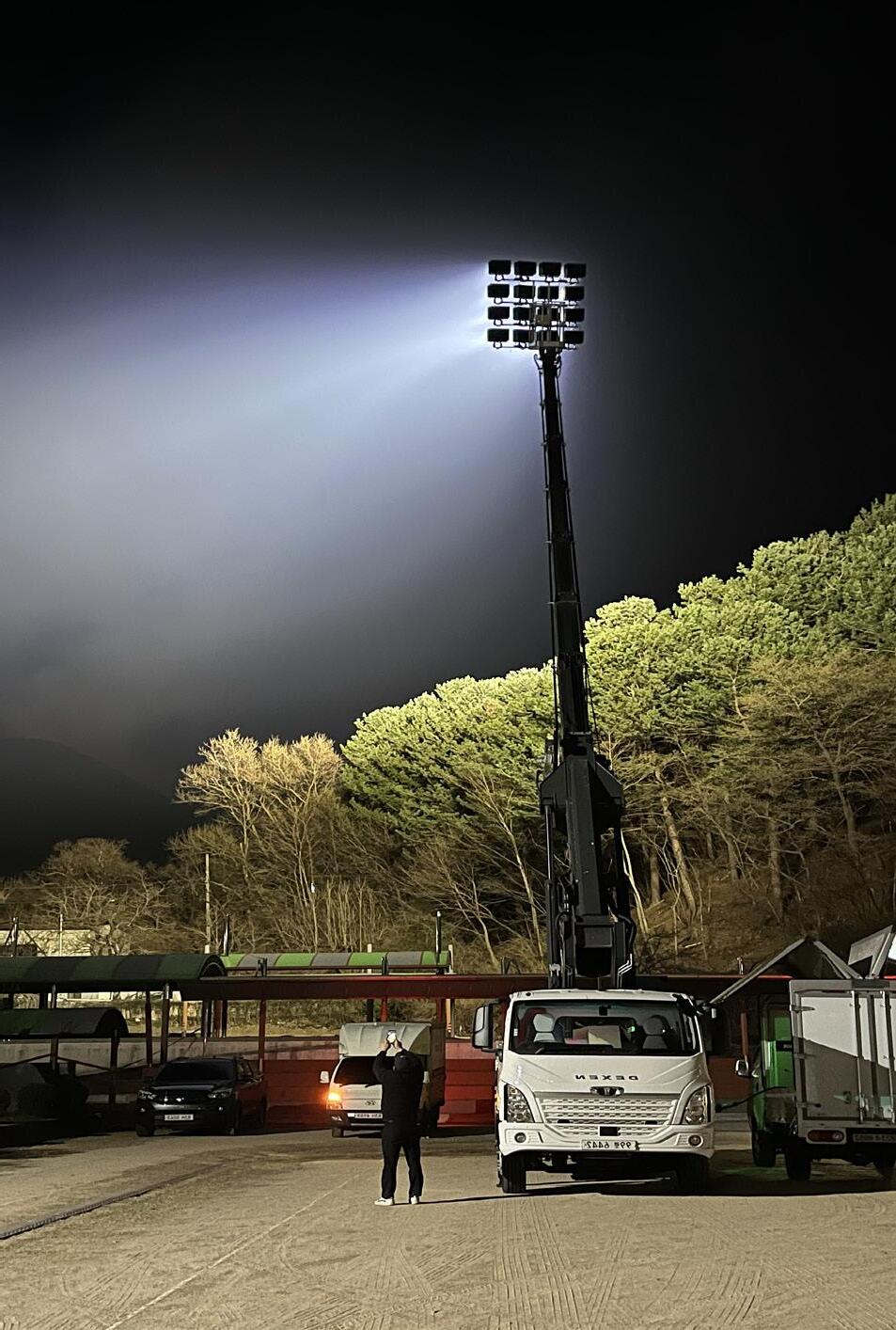

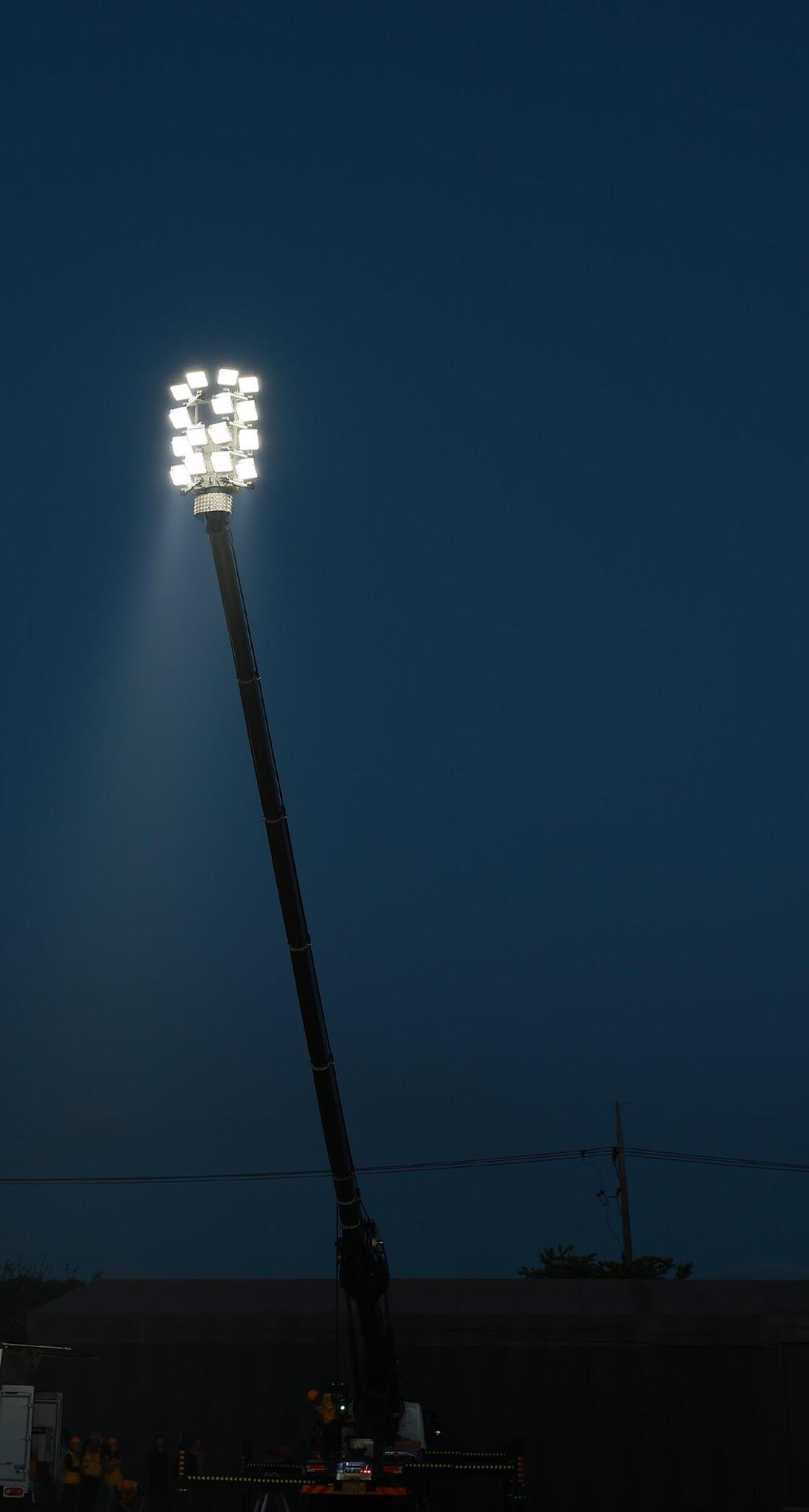

야간 수색 현장

· 야간 공사 및 산업 현장 대규모 건설 현장, 긴급 복구 공사 등 야간 작업 시 넓은 범위를 안정적으로 밝혀 작업 능률과 안전성을 동시에 향상시킵니다. · 대형 행사 및 임시 시설 운영 야외 콘서트, 지역 축제, 임시 대피소 등 즉각적인 대규모 조명이 필요한 곳에 안정적인 광원을 공급하여 원활한 운영을 지원합니다.

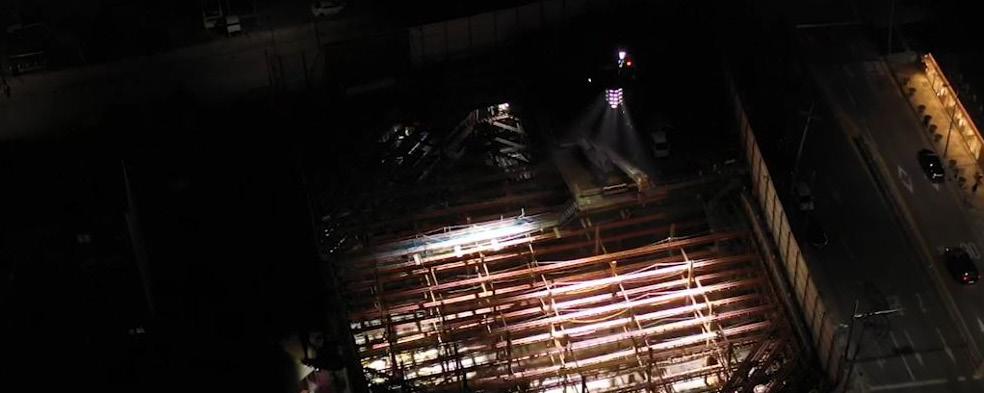

야간 공사 현장

· 국방 및 치안 유지 군사 작전 및 훈련, 야간 경계 및 수색 활동 등 특수 목적 수행에 필요한 강력하고 신뢰도 높은 조명 솔루션을 제공합니다.

시스템 특징 항목

규격

특징

즉시성

관련 장비 사전 일체화

즉각 출동, 점등, 소등 가능

광할 조명

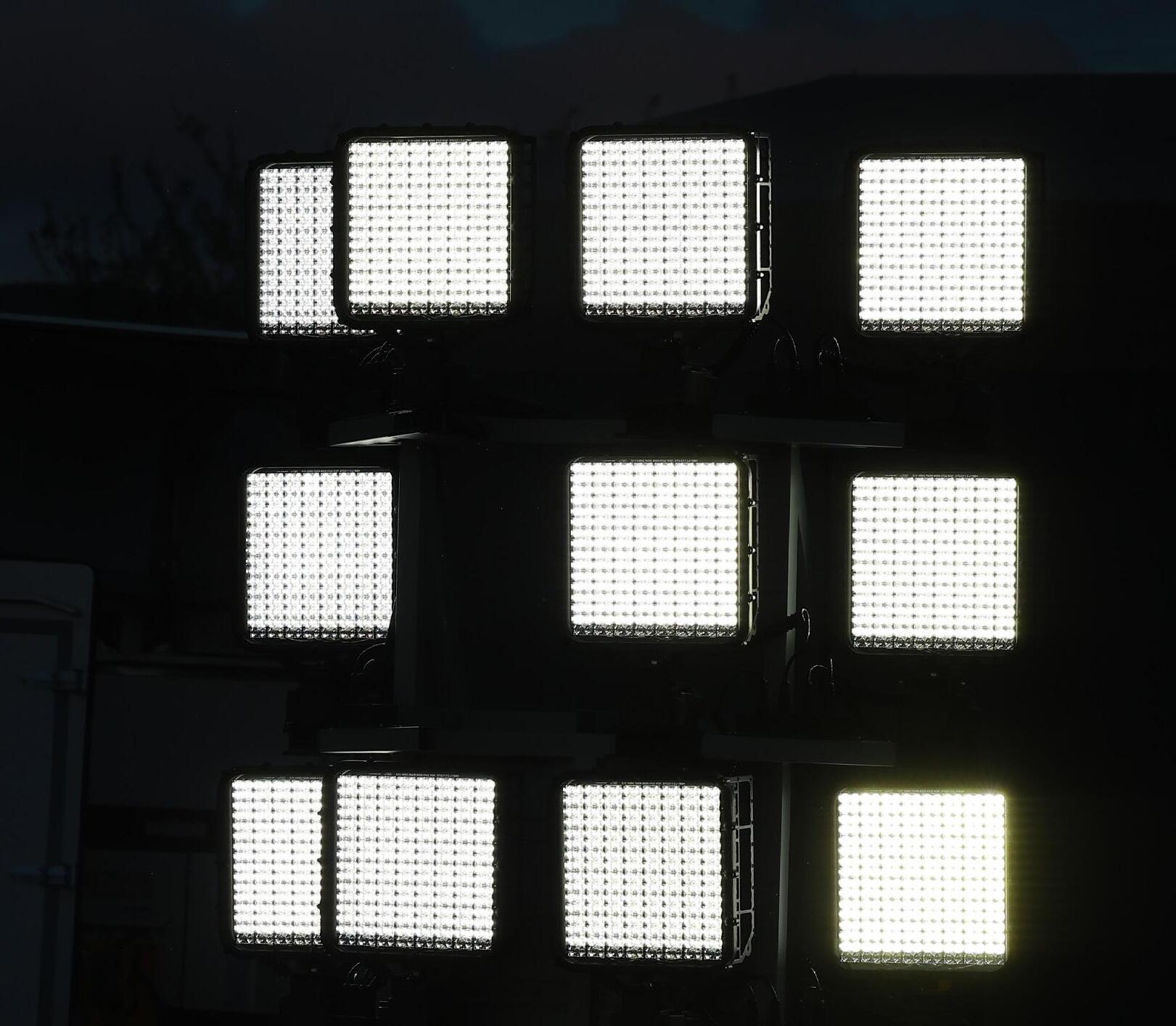

• 원거리 렌즈 배광 • 투광등(1,500W) 16기 • 상공 40m 설치

• 평균 조도 120룩스 (100m × 100m 면적기준) • 3가지 불편 요소(눈부심, 그림자, 흔들림)를 최소화

상황 적응

• 조명각도 조정장치 장착 • RTS™ 와 투광등 1:1 결합

• 다양한 배광 구현 가능 (집중형, 분산형, 장방향, 양방향) • 현지상황에 따라 즉시 변경 가능

안정성

• 투광등 : 12.9kg/ea • SMPS : 지상위치

• 상부 중량 경량화 : 206.4kg • ’등기구’와 ‘전원 공급장치’의 위치 분리

친환경성

• 25Kw 발전기 장착 • 발전기 소음 방지 덮개

• 전기 인입 공사 불요 • 발전기 소음 최소화

제품 상세

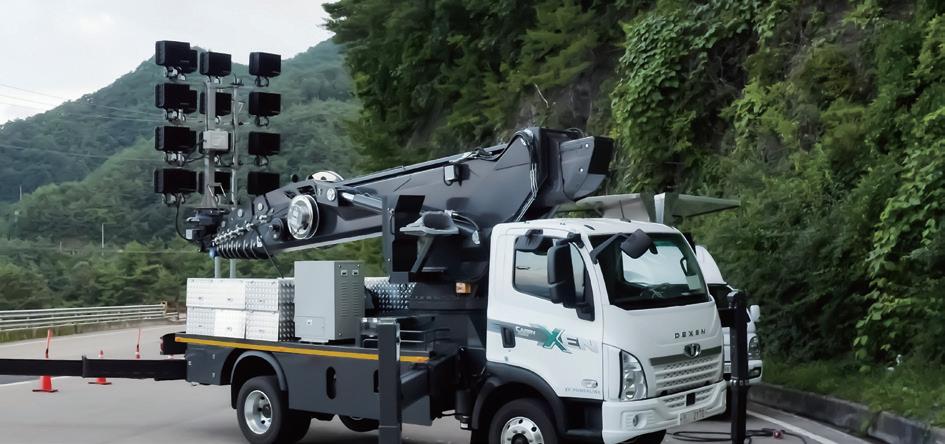

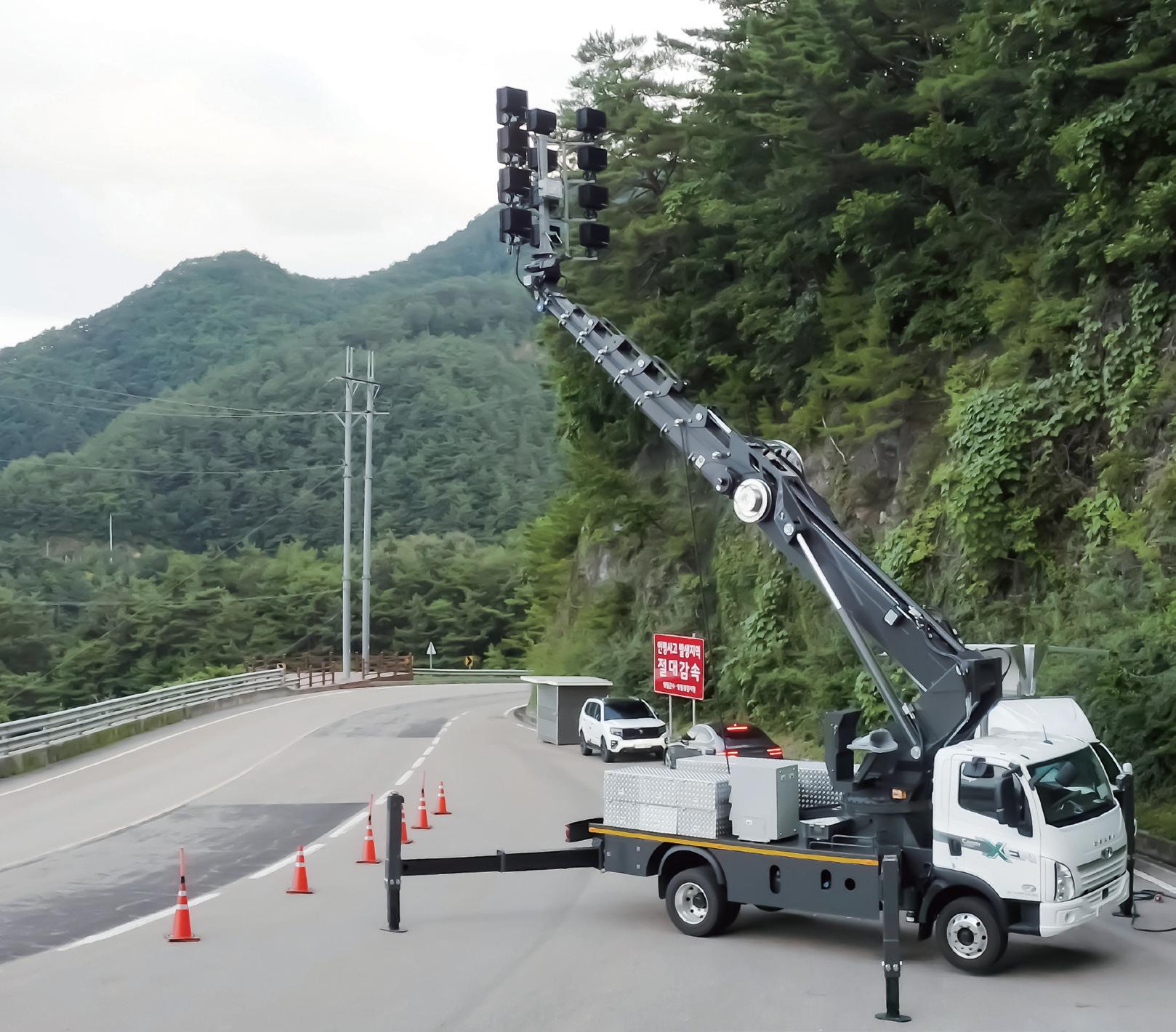

▲ 고소작업차량

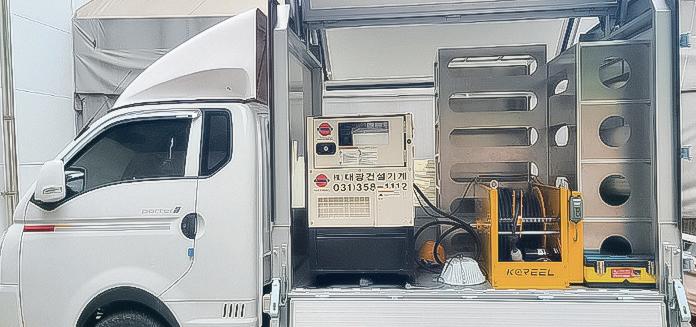

▲ 이동형 발전 시스템

• 고소작업차량과 이동식 발전 시스템 종류

항목

고소작업차량

이동형 발전 시스템

• 공급방식

사양

차량 규격

5톤 트럭 기반

버켓 정격 하중 및 등기구 무게

400kgf / 219.2kg (SFP1K5 x 16ea)

최대 작업 반경

26m

최대 작업 높이

40m

붐(Boom) 형식

직진식 7각 8단 고장력 붐

붐(Boom) 전개/회수 속도

전개시 : 75초 / 회수시 : 24초

선회 방식

유압모터 + 유성치차 감속식

회전 각도

-180° ~ +180° (총 360°)

회전 속도

Max 0.9RPM (작업반경에 따라 다름)

안전 장치

안전밸브 + 안전장치 (비상 정지, 수평 표시, 경보 및 알람, 모멘트 감지, 각종 센서 등)

차량 규격

1톤 트럭 기반

발전기 최대 출력

25kVA

발전기 정격 출력

20kW

발전기 정격 전압

440(220)V

발전기 상/선식

3상 4선식

발전기 엔진

수냉식 4행정 디젤엔진

발전기 엔진 출력

23.7kW [32.2PS]

발전기 배기량

2.434ℓ

연료 탱크 용량

65ℓ

※ 일체형으로 빠른 전개가 가능하며, 필요 시 부분형 운용도 지원합니다.

일체형

고소작업차량

투광등

발전기

이동형 발전 시스템

RTS™

○

○

○

○

○

부분형

○

○

인입시: 1,970mm~인출시: 6,685mm

3,370mm

인입시: 1,980mm~인출시: 6,485mm

• 고소작업차량 규격

7,675mm 인입시: 4,655mm~인출시: 7,055mm ※ 본 제품의 사양 및 외관은 성능 향상을 위해 사전 고지 없이 변경될 수 있습니다.
