Tecedrainline canaleta ducha

ยกNuevo! Ahora con Seal System

El programa al completo Canaletas para ducha TECEdrainline

Sistemas inteligentes

Índice

2

TECEdrainline cristal

páginas 4–5

Base para revestimiento cerámico TECEdrainline "plate"

páginas 6–7

Rejillas de acero inox. TECEdrainline

páginas 8–11

Canaleta para revestir con piedra natural TECEdrainline

páginas 12–13

TECEdrainline – Variantes de montaje

páginas 14–15

TECEdrainline – Montaje

páginas 16–18

TECEdrainline – Sumideros

página 19

Seal System – Seguridad certificada

página 20

Punto. Línea. ¡Sellado!

página 21

Lista de pedido TECEdrainline

páginas 22–24

TECEdrainline – Fácil de limpiar e higiénico

página 25

TECEdrainline – Canaletas para ducha

Las canaletas TECEdrainline liberan el baño de molestas separaciones, como los platos y las cabinas de ducha, y permiten diseñar suelos completamente homogéneos. El resultado son unos cuartos de baño libres de barreras con carácter amplio, es decir, unos verdaderos espacios de vida.

Las canaletas TECEdrainline están disponibles con cubiertas de acero inoxidable y cristal, o en su variante “plate” para cubrir con revestimientos cerámicos, con la que solo queda a la vista una pequeña ranura en el suelo.

3

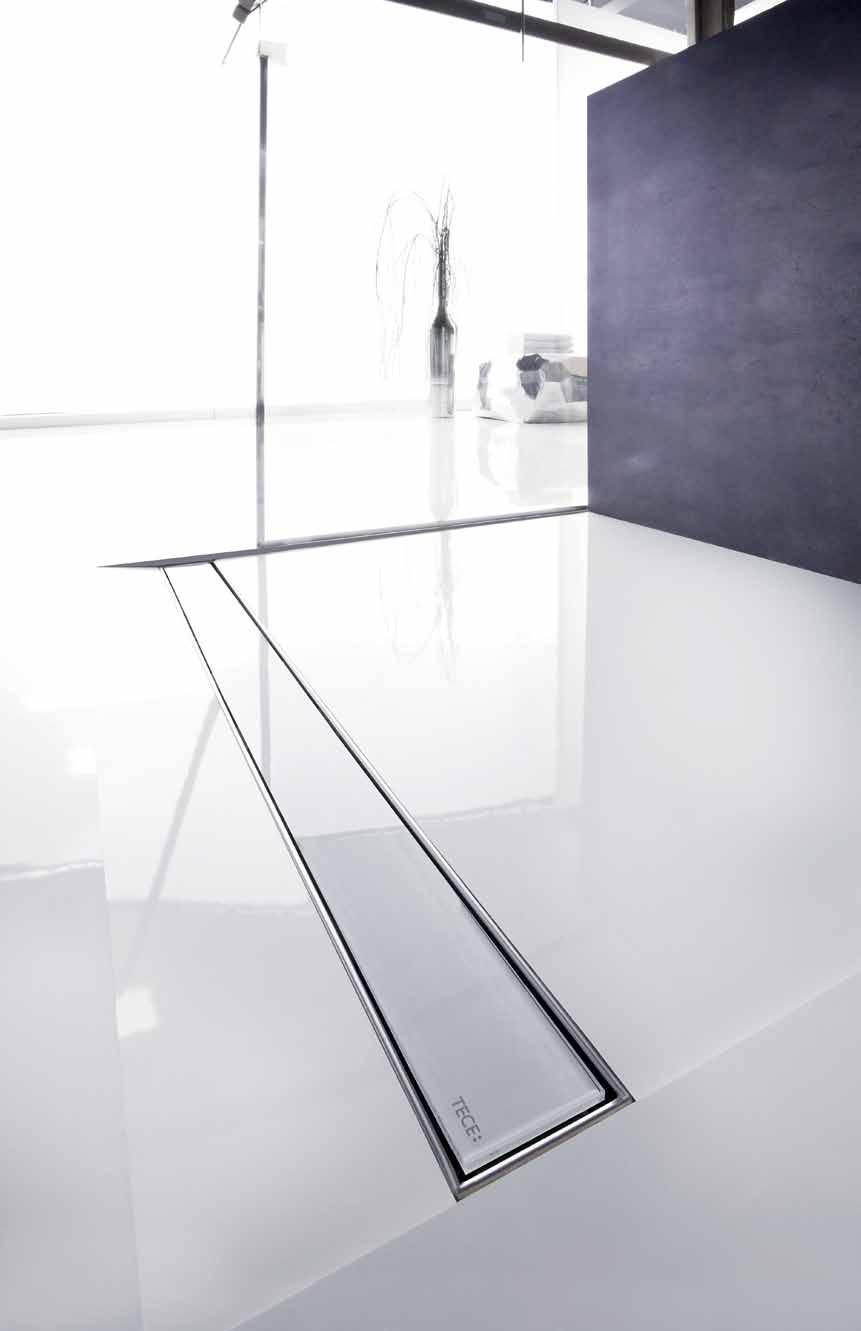

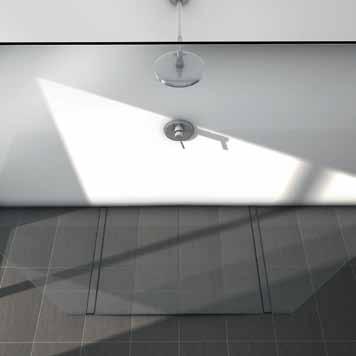

Cristal en el cuarto de baĂąo: elegancia atemporal...

A pesar de su transparencia, tienen una gran capacidad de carga. El cristal de seguridad estĂĄ montado sobre un resistente soporte de acero inoxidable.

4

TECEdrainline cristal

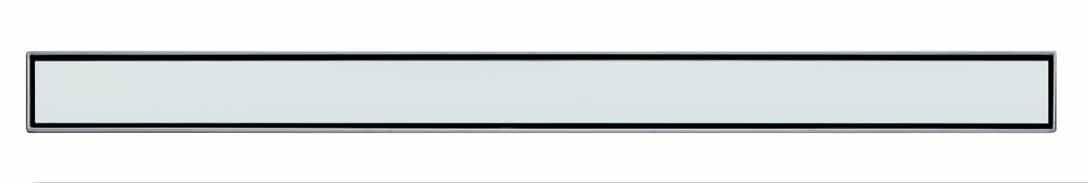

TECEdrainline cristal n

longitudes rectas 700, 800, 900, 1000, 1200 y 1500 mm (longitud total de la canaleta)

n

ancho a la vista del recubrimiento de cristal

Cristal blanco

de 52 mm n

resiste cargas de hasta 300 kg en estático (clase de carga K3) Cristal verde

La referencia del artículo y los accesorios necesarios para su pedido los encontrará en las páginas 22 a 24.

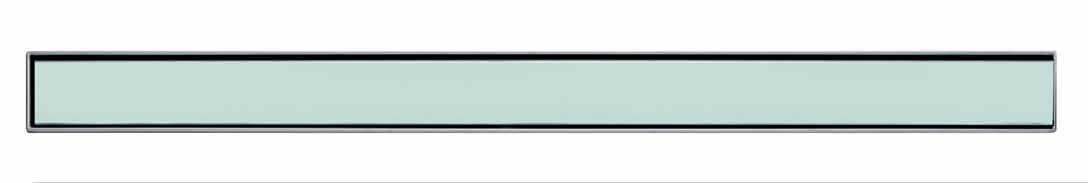

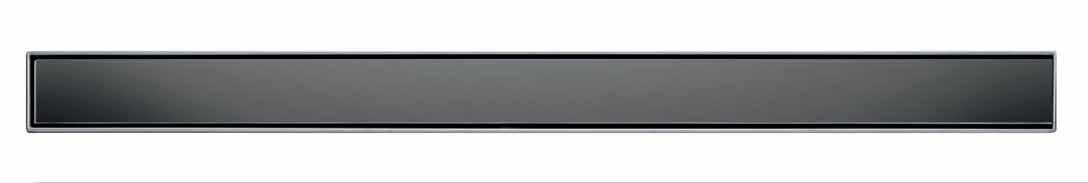

Cristal negro

Al igual que en las canaletas “plate” con revestimiento cerámico, la tapa de cristal forma una superficie cerrada que se integra en el suelo de su cuarto de baño. El agua de la ducha desaparece suavemente por una pequeña rendija-sumidero.

TECE ofrece la cubierta de cristal en los colores estándar verde, negro y blanco. El cristal de seguridad tiene los cantos redondeados y se apoya sobre un soporte resistente de acero inoxidable, al que está fijado con un adhesivo especial.

5

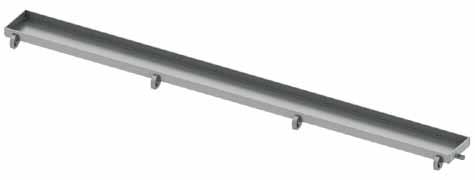

TECEdrainline “plate” La canaleta de ducha más bella es aquella que prácticamente no se ve

"plate"

"plate II"

Las bases para revestimiento cerámico “plate” y “plate II” se integran perfectamente en el suelo de su cuarto de baño. La base para revestimiento cerámico también está disponible para canaletas angulares de diferentes dimensiones (ver página 23).

6

TECEdrainline “plate”

"plate"

"plate II"

7

8

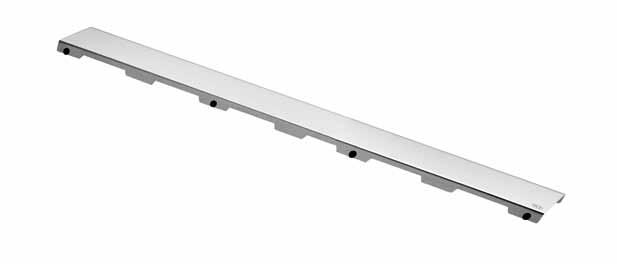

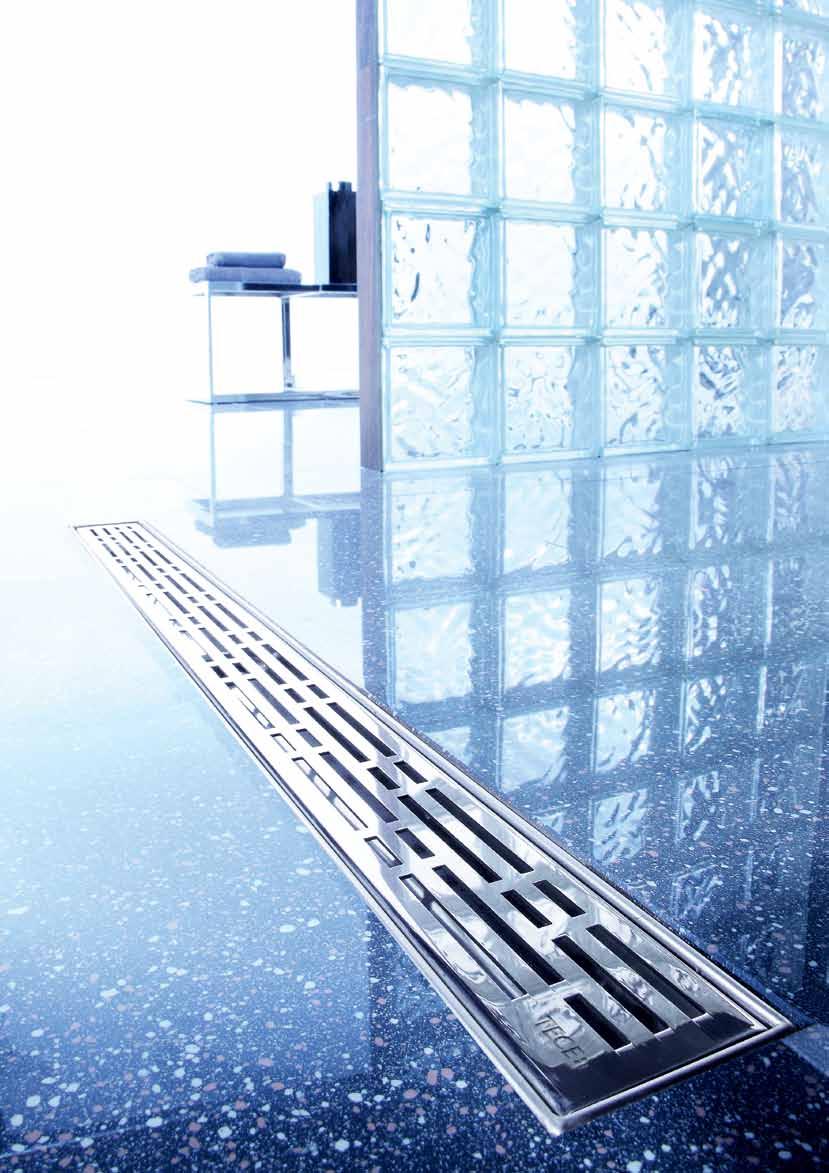

TECEdrainline – Rejillas de acero inoxidable

Un toque de diseño con las rejillas de acero inoxidable TECEdrainline

El acero inoxidable es un material habitual en el cuarto de baño: es auténtico, duradero y de gran calidad. Las rejillas están disponibles en diferentes diseños, en acero inoxidable pulido brillante o cepillado mate.

9

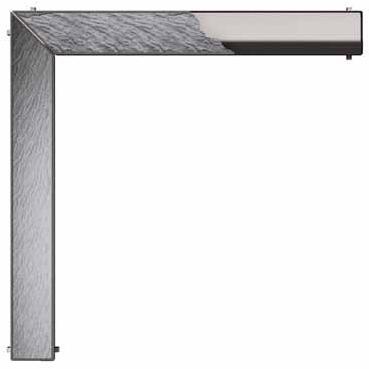

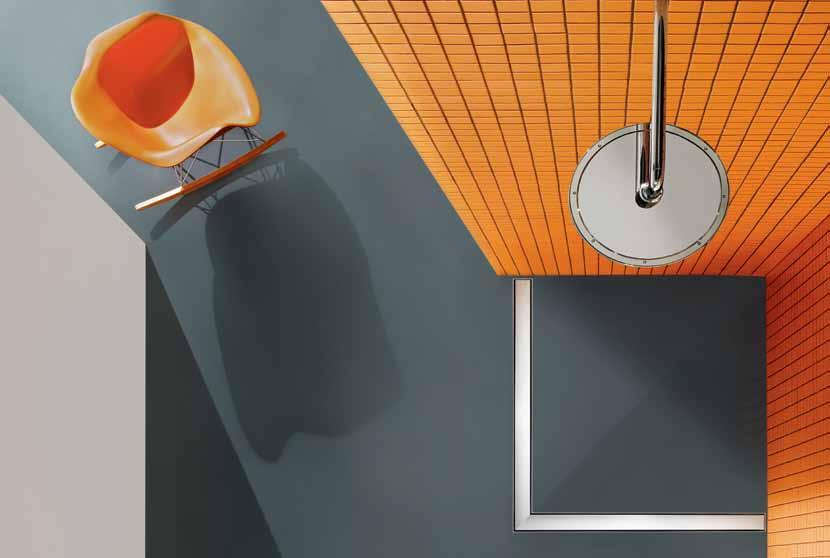

Canaletas angulares de acero inoxidable No hay otra igual – la gama de canaletas angulares TECEdrainline: Puede elegir entre siete diseños diferentes y la base para revestimiento cerámico “plate”. La longitud lateral máxima de cada lado de las rejillas puede ser de 1200 mm.

Las rejillas de las canaletas angulares son de acero inoxidable pulido brillante.

10

TECEdrainline – Rejillas de acero inoxidable

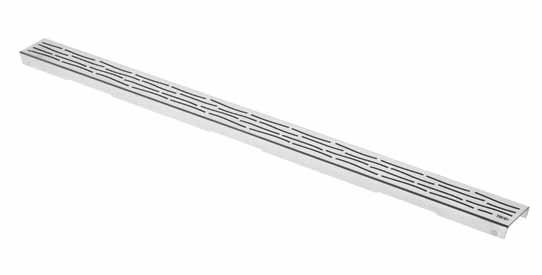

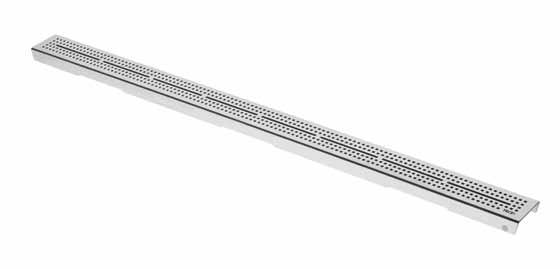

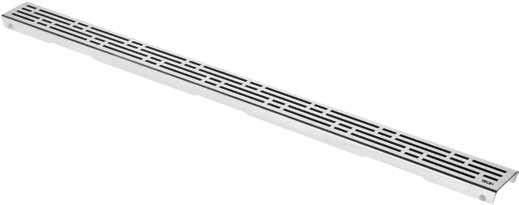

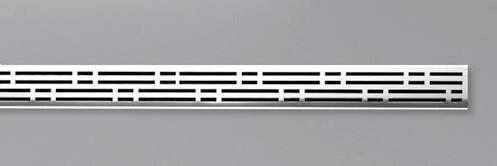

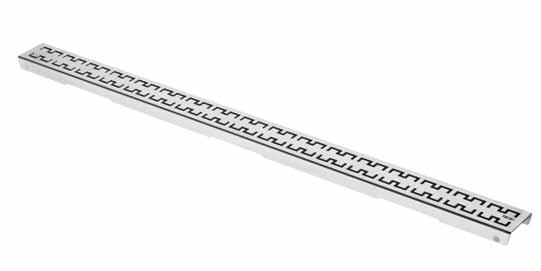

Diseño "basic"

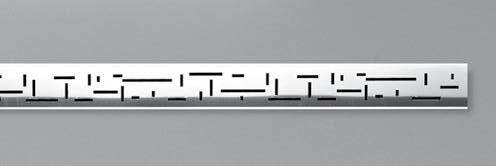

Diseño "lines"

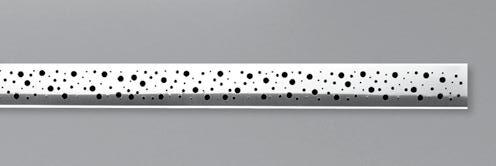

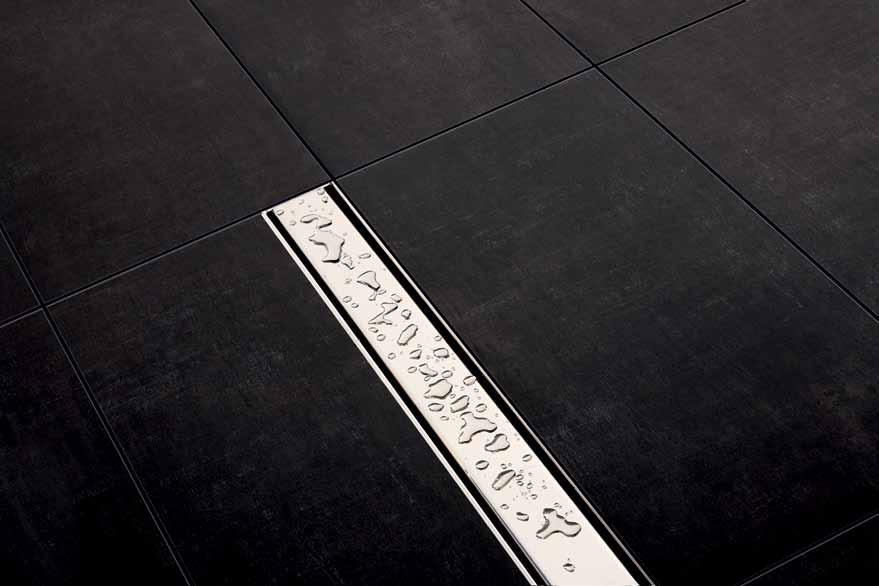

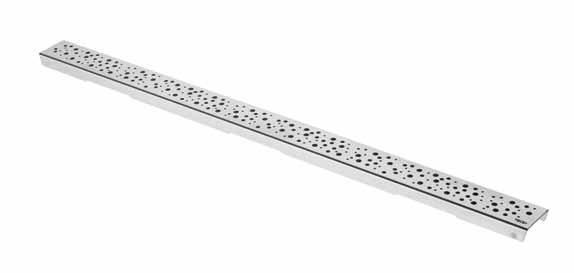

Diseño "drops"

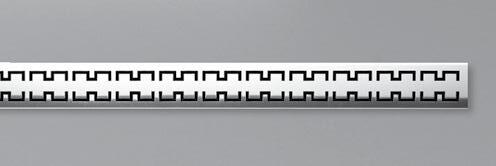

Diseño "royal"

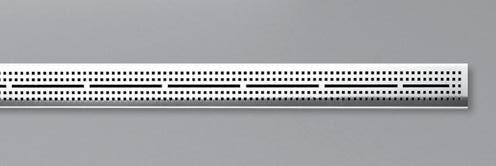

Diseño "quadratum"

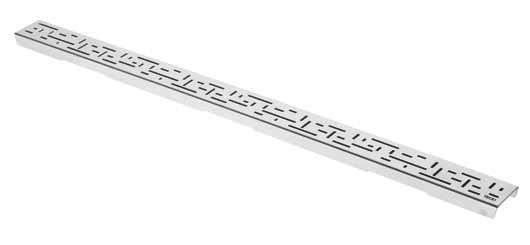

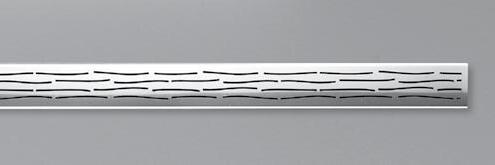

Diseño "organic"

Diseño "steel II"

n longitudes totales (longitud nominal) 700, 800, 900, 1000, 1200 y 1500 mm n ancho visible de 66 mm n p osibilidad de adquirir longitudes especiales de 400 a máx. 1500 mm con tiempos de suministro cortos n p ara las rejillas rectas todos los diseños están disponibles con superficie de acero inoxidable pulido brillante o cepillado n para las rejillas angulares todos los diseños están disponibles en acero inoxidable pulido La referencia del artículo y los accesorios necesarios para su pedido los encontrará en las páginas 22 a 24.

11

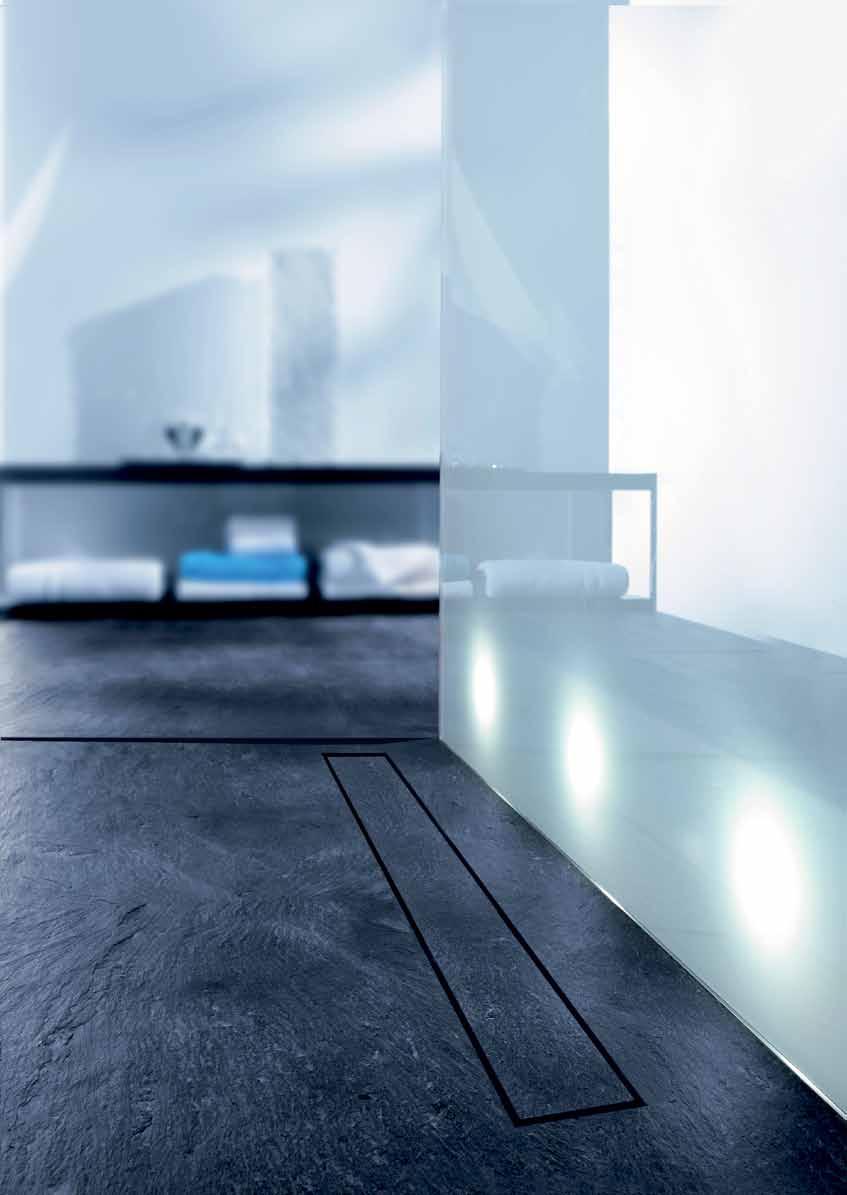

La canaleta de ducha “invisible”

Los suelos de piedra natural tienen un encanto especial e inconfundible. Pero a menudo, montar una canaleta en este tipo de suelos no resulta del todo práctico.

De ahí que TECE haya desarrollado su propia canaleta especial para suelos de piedra natural, que facilita enormemente el montaje y el sellado. También se ha cuidado la estética: antes la ranura de desagüe estaba rodeada por un canto de acero inoxidable, ahora solo se aprecia una ranura de piedra natural.

12

TECEdrainline – Canaleta de ducha de piedra natural

13

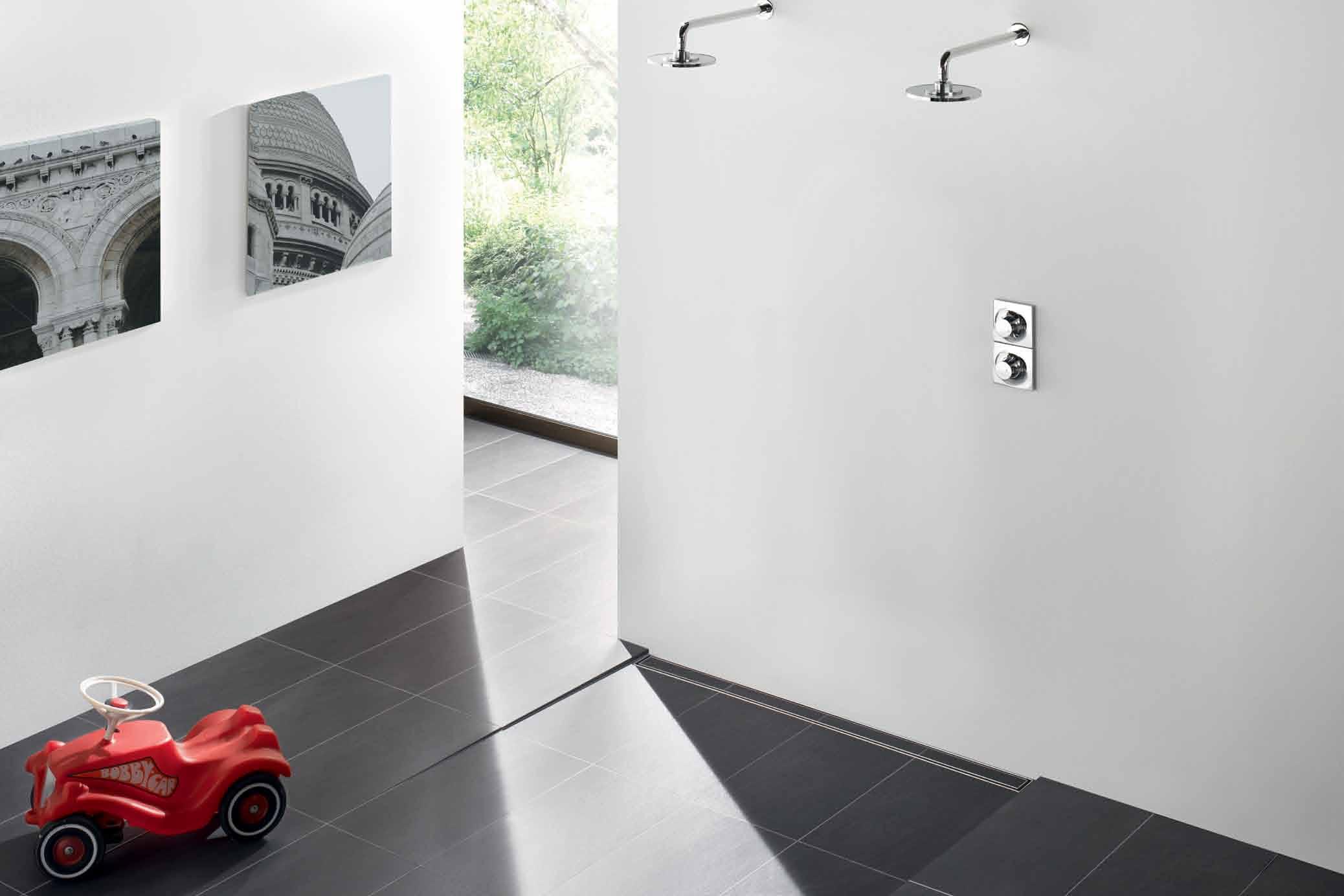

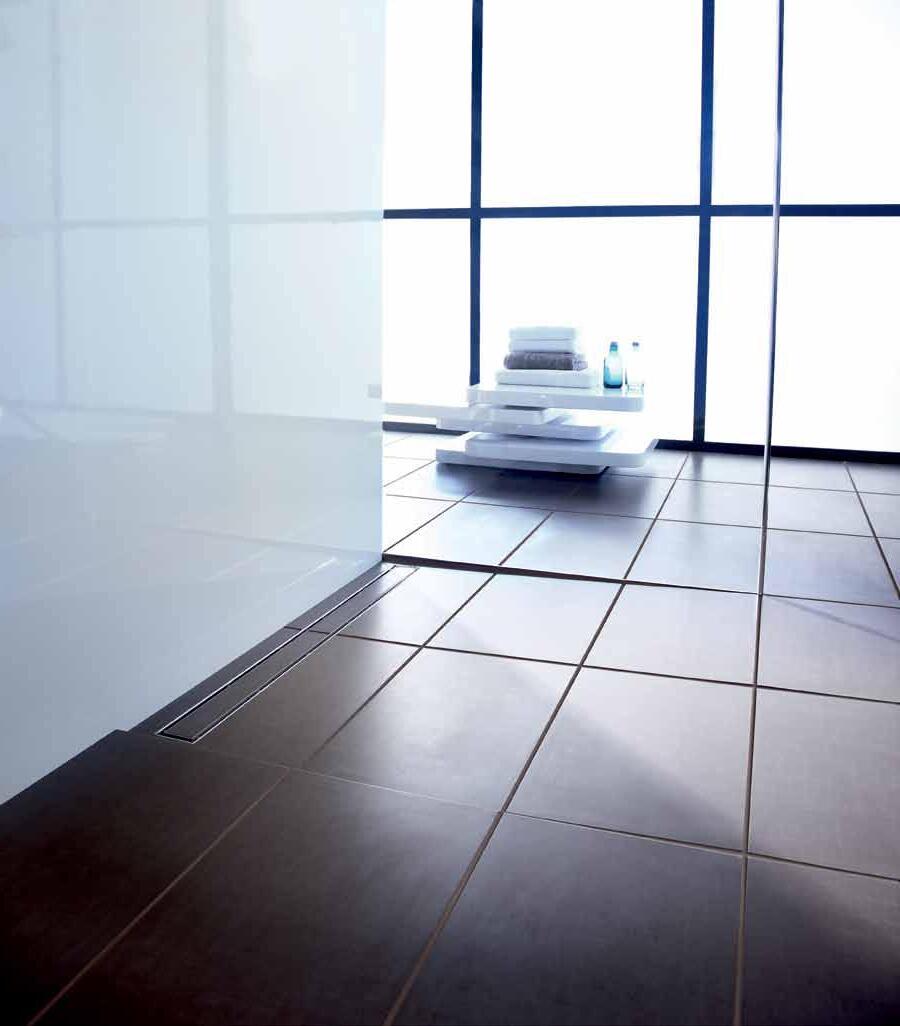

TECEdrainline rompe barreras a la hora de diseñar su cuarto de baño

Las canaletas TECEdrainline abren un mundo de nuevas posibilidades a la arquitectura de los cuartos de baño, una libertad que da alas a los diseñadores. Las canaletas de acero inoxidable no solo se pueden montar entre la zona húmeda y la seca de un baño, sino que también se pueden montar pegadas a la pared.

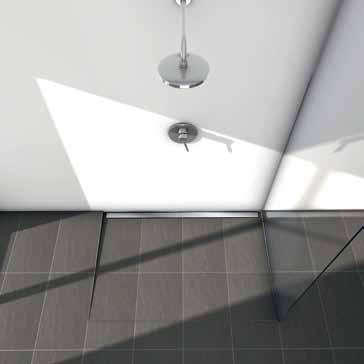

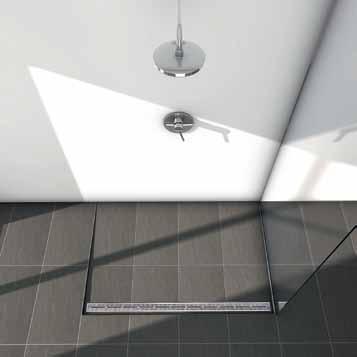

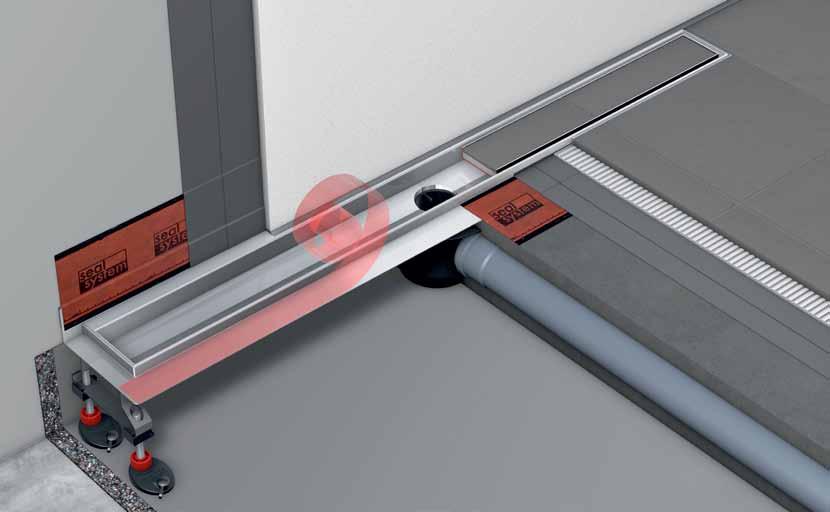

Montaje de TECEdrainline pegado a la pared con rejilla diseño “steel II”: una caída hacia la pared de tan solo 1 % basta para llevar el agua a la canaleta.

Montaje estándar de TECEdrainline en la entrada de la ducha, como transición entre la zona húmeda y la seca; rejilla de diseño “quadratum”.

14

TECEdrainline – Variantes de montaje

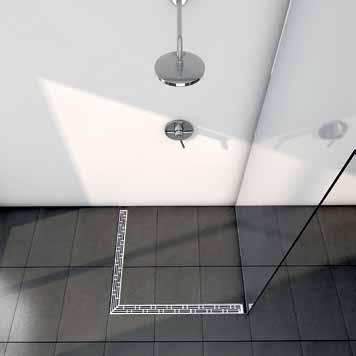

Otra opción es utilizar una canaleta angular o una canaleta con base “plate” y revestirla con el mismo tipo de suelo que el cuarto de baño.

Montaje de canaleta angular con rejilla “basic”.

Montaje de dos bases “plate” paralelas con revestimiento cerámico.

15

Las canaletas con canto ahorran tiempo La canaleta ha sido diseñada especialmente para su montaje pegada a la pared y está equipada con una brida para ajustarse al borde de la pared. Está disponible en todas las longitudes estándar de 700 a 1500 mm. erhältlich. Se pueden instalar todas las tapas de diseño, pies de soporte y sumideros. eingesetzt werden. Como resultado, sobre todo con un número grande de canaletas pegadas a la pared, se ahorra dinero y se minimiza el esfuerzo de montaje.

Los bordes de los azulejos de 20 mm ofrecen más espacio de maniobra para un montaje sencillo pegado a la pared.

Por cierto, con las canaletas estándar no cambia nada. Dependiendo de las necesidades, se pueden realizar los cantos durante el montaje como de costumbre.

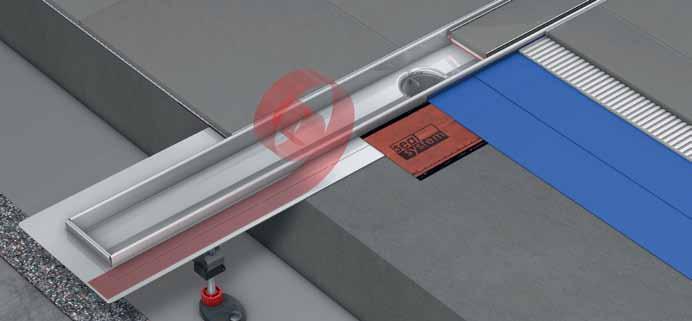

1. Base "plate" para revestimiento cerámico 2. Cuerpo de canaleta 3. Revestimiento cerámico 4. Junta elástica

16

5.

6.

7.

8.

Adhesivo de alicatado Pintura aislante Cinta selladora Seal System Brida de la canaleta

9. Lámina protectora extraíble 10. Recrecido 11. Lámina de PE 12. Esterilla de insonorización

TECEdrainline – Montaje

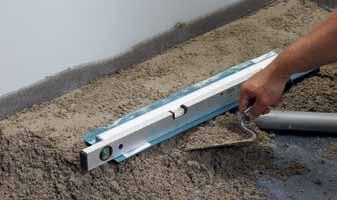

La altura de la canaleta se puede ajustar mediante los pies regulables y la conexión del sumidero orientable se realiza mediante un tubo de desagüe DN 40, DN 50 o DN 70.

La base de recrecido aporta un soporte estable al cuerpo de la canaleta y al sumidero.

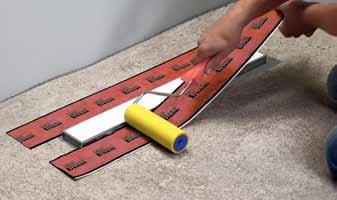

Cinta adhesiva Seal System: La cinta adhesiva de butilo es una masa de sellado autoadhesiva que garantiza la unión completa entre la brida y el enlucido.

El último paso antes de embaldosar el suelo es la aplicación del sellado compuesto.

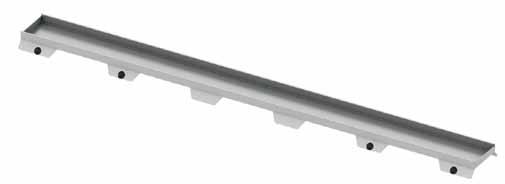

La longitud del cuerpo de la canaleta está adaptada a las medidas estándar de las rejillas de diseño TECEdrainline. n l as

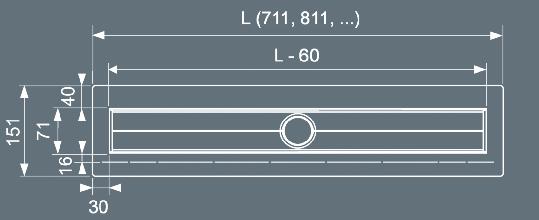

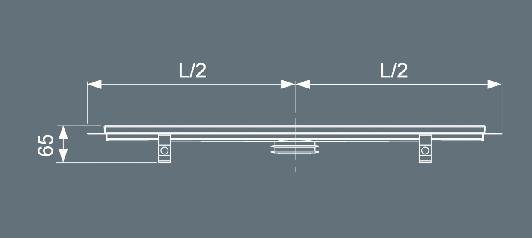

longitudes (L) para las canaletas rectas van desde 711 hasta 1511 mm (tras montaje L 60 mm a la vista)

n l as

longitudes (L) para las canaletas angulares van desde 944 x 944 hasta 1244 x 1244 mm (tras montaje L 70 mm a la vista)

n p ermiten

el montaje pegado a la pared

17

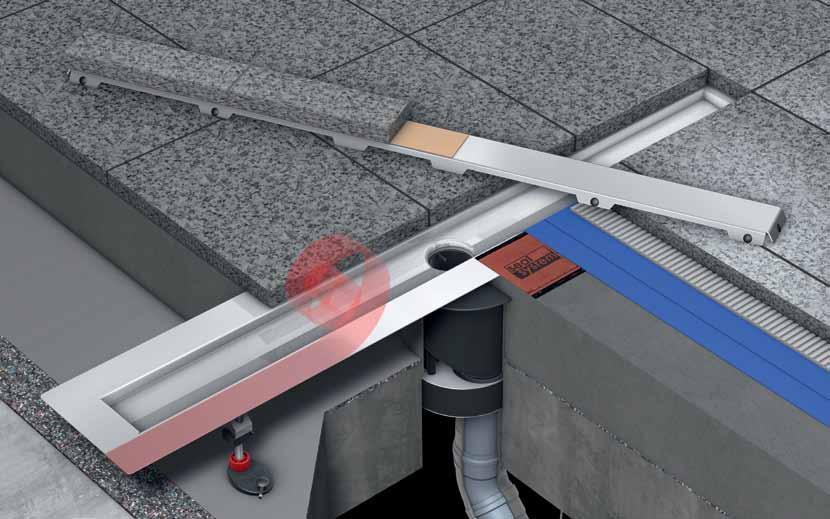

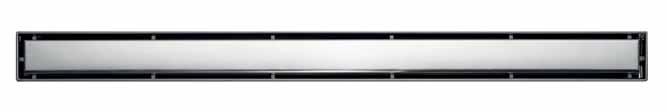

Canaleta con revestimiento de piedra natural TECEdrainline Diseñada especialmente para su montaje en suelos de piedra natural, la canaleta se compone de un cuerpo de canaleta con un soporte para revestir con piedra natural, rodeado por una pestaña de aislamiento de cuatro centímetros de ancho. Así, el montaje y el sellado son considerablemente más sencillos. Las placas de piedra se pueden colocar tanto en capa fina como en capa gruesa.

Kit de protección contra incendios FireStop

152 152 66 66 40 40

L L L - 89 L - 89

51 51

40 40

18

n kit

formado por canaleta y soporte de acero inoxidable n las longitudes (L) para las canaletas van de 735 a 1535 mm (tras montaje L 89 mm a la vista)

TECEdrainline – Sumideros

Nuestra gama incluye cinco sumideros para los diferentes requisitos y características de construcción.

Los modelos son compatibles con todas las canaletas de ducha de la serie TECEdrainline. n Sumidero

DN 40 con una altura de construcción muy reducida de 68,5 mm (altura total hasta el borde superior de la canaleta) con capacidad de desagüe de 0,5 l/s

n Sumidero

DN 70 con una elevada capacidad de desagüe de 1,2 l/s y nivel de agua de bloqueo conforme a la norma DIN EN 1253, ideal para duchas de hidromasaje

n Sumidero

vertical para guiar el tubo de desagüe atravesando el suelo; con protección contra incendios El 120 opcional

Altura de construcción total con borde superior de la canaleta mín. 68,5 mm* sumidero superplano

Sumideros horizontales

DN 40

0,5 l/s

mín. 81 mm

sumidero plano

DN 50

0,8 l/s

mín. 120 mm

mín. 106 mm

sumidero conforme a la norma

DN 50

mín. 148 mm

1,2 l/s

mín. 134 mm

sumidero con capacidad de desagüe máxima

DN 70 mín. 65 mm* Sumidero vertical

mín. 53 mm*

0,7 l/s

mín. 95 mm

Altura de construcción de sumidero

1,3 l/s

mín. 51 mm*

sumidero vertical

DN 50 n

K it de protección contra incendios FireStop para sumidero vertical.

Con el kit de protección contra incendios FireStop, TECE ofrece una solución de protección contra incendios segura e innovadora que cumple los requisitos de la clase de resistencia al fuego EI 120 conforme a la norma DIN EN 13501-3. * sin pies de montaje

19

Seal System – Seguridad certificada

Seal System: el nuevo estándar de sellado para canaletas de ducha TECEdrainline

Ejemplo de sellado Seal System de una canaleta de ducha TECEdrainline con un producto de sellado certificado. (1) enlucido, (2) brida de canaleta con lámina protectora, (3) cinta selladora Seal System, (4) primera capa de sellado compuesto, (5) segunda capa de sellado compuesto.

5.2 Zertifikate und Systemaufbauten

¿Qué es Seal System?

Seal System de TECE ofrece a instaladores y alicatadores seguridad probada a la hora de unir sistemas de sellado compuesto en canaletas de ducha TECEdrainline y sumideros TECEdrainpoint S. El sistema ha sido probado por el instituto independiente Kiwa TBU de acuerdo con los fundamentos de ensayo para construcción (PG-AIV) vigentes en Alemania.

Se han probado y certificado con éxito más de 50 productos de sellado de reputados fabricantes. Entre ellos se probó la seguridad funcional (estanqueidad) de productos de sellado compuesto con desagües TECE. Cada producto probado con éxito cuenta con su propio certificado.

En www.sealsystem.net puede consultarse una lista de todos los sistemas de sellado compuesto certificados.

76

El sistema Seal System de las canaletas de ducha cuenta con los siguientes componentes: 1. Canaleta de ducha TECEdrainline con brida universal 2. Cinta selladora Seal System 3. Uno de los 50 productos de sellado probados y certificados

20

La nueva obra de referencia para el sellado compuesto

Seguridad en la planificación y procesamiento de sistemas de sellado compuesto en sumideros puntuales y canaletas de ducha Una obra de referencia sobre el sellado compuesto: "Punto. Línea. ¡Sellado!" recoge todo el conocimiento sobre el sellado compuesto certificado en un libro. En él, profesionales del comercio y la industria resumen en 272 páginas todo lo que hay que saber acerca del sellado compuesto.

Punto. Línea. ¡Sellado!

La nueva obra de referencia para el sellado compuesto La obra de referencia de 272 páginas sobre el sellado compuesto, con numerosas indicaciones para la planificación y uso de sellados en cuartos de baño, vistas de sellados de obra y suelos con soluciones de desagüe, así como explicaciones sobre las normas relevantes y más de 100 certificados de ensayo del Instituto KIWA TBU Greven sobre sumideros lineales y puntuales.

Punto. Línea. ¡Sellado!, de Martin Krabbe, Reinhold P. Bäder, et al. está a la venta en librerías e Internet por 36 euros, IVA incluido (ISBN 978-3-00-040275-3).

21

Realice su pedido correctamente, se lo ponemos fĂĄcil:

Una canaleta de ducha TECEdrainline* recta siempre se compone de: (A) una rejilla de diseĂąo o una base "plate" para revestir o una tapa de cristal (B) una canaleta (C) un sumidero Accesorios (opcionales): (D) pies de montaje (1 kit) (E) esterilla de insonorizaciĂłn Drainbase

* La canaleta para piedra natural se suministra con soporte de acero inoxidable.

Las rejillas de diseĂąo y la base "plate" (A) no son compatibles con la canaleta para piedra natural.

A

Rejillas rectas de acero inox. pulido o cepillado, bases para revestir, tapas de cristal Longitud nominal

Rejilla, base, tapa de cristal

Ref.

Ref.

6 007 10

6 008 10

cepillada

6 007 11

6 008 11

pulida

6 007 20

6 008 20

cepillada

6 007 21

6 008 21

pulida

6 007 30

6 008 30

cepillada

6 007 31

6 008 31

pulida

6 007 40

6 008 40

cepillada

6 007 41

6 008 41

pulida

6 007 50

6 008 50

cepillada

6 007 51

6 008 51

pulida

6 007 60

6 008 60

cepillada

6 007 61

6 008 61

pulida

6 007 82

6 008 82

cepillada

6 007 83

6 008 83

"plate"

pulida

6 007 70

6 008 70

"plate II"

pulida

6 007 72

6 008 72

Cristal verde

Cristal

6 007 90

6 008 90

Cristal blanco

Cristal

6 007 91

6 008 91

Cristal negro

Cristal

6 007 92

6 008 92

"lines"

"drops"

"royal"

"quadratum"

"organic"

"steel II"

Superficie

800 mm

pulida

"basic"

22

700 mm

Una canaleta de ducha angular TECEdrainline siempre se compone de: (A) una rejilla de diseño o una base "plate" para revestir (B) una canaleta (C) dos sumideros

Accesorios (opcionales): (D) pies de montaje (2 kits) (E) esterilla de insonorización Drainbase

Rejillas angulares 90º de acero inox. pulido, bases para revestir 900 mm

1000 mm

1200 mm

1500 mm

900/900 mm

1000/1000 mm

1200/1200 mm

Ref.

Ref.

Ref.

Ref.

Ref.

Ref.

Ref.

6 009 10

6 010 10

6 012 10

6 015 10

6 109 10

6 110 10

6 112 10

6 009 11

6 010 11

6 012 11

6 015 11

–

–

–

6 009 20

6 010 20

6 012 20

6 015 20

–

–

–

6 009 21

6 010 21

6 012 21

6 015 21

–

–

–

6 009 30

6 010 30

6 012 30

6 015 30

–

–

–

6 009 31

6 010 31

6 012 31

6 015 31

–

–

–

6 009 40

6 010 40

6 012 40

6 015 40

–

–

–

6 009 41

6 010 41

6 012 41

6 015 41

–

–

–

6 009 50

6 010 50

6 012 50

6 015 50

–

–

–

6 009 51

6 010 51

6 012 51

6 015 51

–

–

–

6 009 60

6 010 60

6 012 60

6 015 60

–

–

–

6 009 61

6 010 61

6 012 61

6 015 61

–

–

–

6 009 82

6 010 82

6 012 82

6 015 82

6 109 82

6 110 82

6 112 82

6 009 83

6 010 83

6 012 83

6 015 83

–

–

–

6 009 70

6 010 70

6 012 70

6 015 70

6 109 70

6 110 70

6 112 70

6 009 72

6 010 72

6 012 72

6 015 72

6 009 90

6 010 90

6 012 90

6 015 90

6 009 91

6 010 91

6 012 91

6 015 91

6 009 92

6 010 92

6 012 92

6 015 92

Longitudes especiales y diseños exclusivos También realizamos longitudes especiales a medida de hasta 1500 mm o diseños de rejilla exclusivos según sus preferencias.

Consulte nuestros precios. Tiempos de entrega: 4–6 semanas desde la confirmación del pedido y la aclaración de todos los detalles. Todas las longitudes y acabados especiales no se pueden cancelar una vez confirmado el pedido y no se pueden devolver. Longitud máxima = 1500 mm.

23

B

Canaletas con cinta selladora Seal System Longitud nominal

700 mm

800 mm

900 mm

1000 mm

1200 mm

1500 mm

Medidas visibles tras el montaje

651 mm

751 mm

851 mm

951 mm

1151 mm

1451 mm

Ref.

Ref.

Ref.

Ref.

Ref.

Ref.

6 007 00

6 008 00

6 009 00

6 010 00

6 012 00

6 015 00

Canaletas rectas Longitud nominal

900/900 mm

1000/1000 mm

1200/1200 mm

Medidas visibles tras el montaje

874/874 mm

974/974 mm

1174/1174 mm

Ref.

Ref.

Ref.

6 109 00

6 110 00

6 112 00

Canaletas angulares 90° Longitud nominal

700 mm

800 mm

900 mm

1000 mm

1200 mm

1500 mm

Medidas visibles tras el montaje

648 mm

748 mm

848 mm

948 mm

1148 mm

1448 mm

Ref.

Ref.

Ref.

Ref.

Ref.

Ref.

6 507 00

6 508 00

6 509 00

6 510 00

6 512 00

6 515 00

Longitud nominal

700 mm

800 mm

900 mm

1000 mm

1200mm

1500 mm

Medidas visibles tras el montaje

651 mm

751 mm

851 mm

951 mm

1151 mm

1451 mm

Ref.

Ref.

Ref.

Ref.

Ref.

Ref.

6 007 01

6 008 01

6 009 01

6 010 01

6 012 01

6 015 01

Las canaletas para piedra natural se suministran con soporte de acero inoxidable

Canaleta con canto i para el montaje pegado a la pared

C

D

Sumideros

Kit de pies de montaje, 4 unidades

Altura de construcción Sumidero DN 40 superplano

Sumidero DN 50 plano

Sumidero DN 50 estándar

68,5 mm**

Potencia de evacuación 0,5 l/s 0,6 l/s***

Ref.

Ref.

6 500 04

95 mm*

0,7 l/s

6 500 00

120 mm*

0,8 l/s

6 500 01

Pies de montaje 92-139 mm

6 600 03

Pies de montaje 137–184 mm

6 600 04

E

Esterilla de insonorización Drainbase Ref.

Sumidero DN 70 máx.

148 mm*

1,5 l/s

6 500 02

Sumidero DN 50 vertical

65 mm**

1,4 l/s

6 500 03

1250 x 1250 mm grosor de esterilla 6 mm

6 600 01

Rollo long. = 8 m/ ancho = 1250 mm grosor 6 mm

6 600 02

* Altura de construcción total con canaleta, ** Canaleta sin pies de montaje, *** sin tubo de inmersión

Bloqueo antiolores de membrana

Accesorios Ref.

Ref.

Tubo de inmersión para sumidero superplano

6 600 15

Rejilla extrafina TECEdrainline para colocar en el cuerpo de la canaleta

6 600 05

para sumidero plano y estándar

6 600 16

Kit de protección contra incendios FireStop (El 120) para sumidero DN 50 vertical

6 600 06

para sumidero máx. y vertical

6 600 17

Cinta selladora Seal System para TECEdrainline, autoadhesiva, rollo 10 m

6 600 14

24

TECEdrainline – Fácil de limpiar e higiénico

Limpieza e higiene El cuerpo de la canaleta es de acero inoxidable, cerrado, sin esquinas, huecos inaccesibles ni tornillos o piezas roscadas donde pudieran acumularse pelos o suciedad. Es, por tanto, higiénico y fácil de limpiar. En caso de obstruirse el desagüe, se puede retirar el tubo de inmersión (2º ilustración a la derecha) y eliminar la obstrucción con un desatascador manual de espiral. En estos casos, una marca en el interior del sumidero indica la posición de la salida del desagüe.

¿Olores penetrantes? ¡Imposible!

El bloqueo antiolores con membrana en dos fases ¿Hay malos olores en los cuartos de baño que se utilizan poco cuando se seca el sifón? El bloqueo antiolores con membrana en dos fases TECEdrainline aborda este problema de una manera innovadora: El tubo de inmersión del bloqueo antiolores está formado por una membrana interior con falda obturadora.

Esta membrana minimiza la evaporación de agua en el sifón, por lo que no hay posibilidad de que aparezcan malos olores. El sistema se puede adaptar a las canaletas de ducha TECE en cualquier momento y también actúa como barrera frente a parásitos o espuma.

25

Sistemas de desagüe según la norma – made by TECE.

TECE es uno de los pocos fabricantes que ofrece canaletas homologadas por el Instituto Industrial de Wurzburgo (Landesgewerbeanstalt) de acuerdo con las normas que regulan las instalaciones de desagüe. Esta homologación aporta a los encargados de proyecto y los montadores más seguridad en caso de reclamación de la responsabilidad sobre el producto. Se comprueba, entre otros aspectos, la capacidad de desagüe, el nivel de agua de bloqueo y la resistencia térmica de los diferentes sumideros; la homologación también pone a prueba la resistencia de las rejillas.*

DS060 001 08 c

*(se comprobaron las rejillas "plate" y "basic" en combinación con los sumideros estándar, vertical y máx.

TECE Haustechnik, S.L Enrique Mariñas, 28 bajo 15009 A Coruña info@tece.es www.tece.es

Visítenos en Internet y configure la canaleta que necesita en el configurador de canaletas de www.tece.es.

Sistemas inteligentes
