SALA DE CONCIERTOS - GRUPO N°4

Ubicación. Análisis Demográfico. (POBLACIÓN)

Análisis Natural Análisis sociocultural Morfología y Extensión. Análisis Topográfico. Análisis Climático. Análisis de Riesgos. Accesibilidad.

introducción

La sala de conciertos con el transcurso de los años se ha convertido en edificios culturales icónicos que actualmente son ejes de gran expansión urbana inmersas en grandes metrópolis o en ciudades en pleno desarrollo, este nuevo concepto se debe a que no es un edificio típico conformado por espacios con fines musicales, sino que adicional comparte equipamientos con zonas comunes que tienen la finalidad de difundir la música, salas de reuniones, souvenirs, mediatecas, etc.

Del mismo modo, esta presentación se destina a una sala de conciertos ubicada en el eje Tumán – Chiclayo, debido que esta zona carece de espacios dedicados especialmente de música y espacios culturales, por ello, el presente trabajo comprenderá un análisis de diversos puntos que ayudar a entender y proponer las diferentes estrategias proyectuales de acondicionamiento dando como resultado una Sala de Conciertos que el eje mencionado para repotenciar la mayor riqueza cultural.

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

PROBLEMATICA

El distrito de Tumán al paso del tiempo ha ido desarrollándose y creciendo , se le conoce por ser un lugar lleno de riquezas culturales en donde se han presenciado diversas presentaciones musicales como conciertos realizados en un festival nacional, congresos con artistas invitados, conciertos con orquestas nacionales, etc. Las cuales se están llevando a cabo en auditorios o espacios que no siempre cuentan con la acústica ni el desafío técnico apropiado, lo cual desmejora el trabajo del artista y no permite que el público disfrute Sumado a ello, cuando se llevan a cabo eventos que demandan servicios adicionales (sala de conferencia, sala de reuniones, etc.) no siempre se pueden concretar dichas actividades en el mismo establecimiento y requiere que el público se traslade a otro local.

Por ello se busca una solución a la falta de edificaciones culturales (como |a sala de conciertos) en el distrito de Túman, para que así más personas interesadas en conocer más sobre la música dispongan de un lugar donde puedan obtener con mayor facilidad la información que necesitan.

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

objetivo general

Desarrollar el diseño arquitectónico de una sala de conciertos en el distrito de Tumán -Chiclayo, conformado por espacios acondicionados apropiadamente para albergar música , consiguiendo el mejor provecho y aprendizaje de ella Desarrollar el diseño arquitectónico de una sala de conciertos en el distrito de TumánChiclayo repotenciando el aprendizaje y un impacto positivo cultural

ESPECIFICOS

Analizar un referente que proporcionara entender la mejor funcionalidad de una sala de conciertos

Emplear estrategias proyectuales (acondicionamiento, forma y envolvente, capas permeables, volumetría, tecnológicas), estos puntos nos ayudara a tener como resultado una sala de conciertos que solucione la problemática del sitio

Desarrollar A nivel anteproyecto y en planimetría con diferentes escalas para el mayor entendimiento del sistema constructivo como la funcionalidad.

Reconocer el análisis del lugar de emplazamiento. Teniendo en cuenta los factores termo-acústicos externos que influirán al momento de realizar el diseño de la sala de conciertos

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

REFERENTES REFERENTES REFERENTES

A N Á L I S I S D E A N Á L I S I S D E A N Á L I S I S D E

SALA DE SALA DE SALA DE CONCIERTOS CONCIERTOS CONCIERTOS

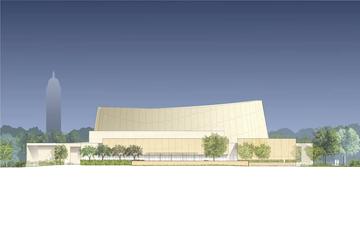

BING / ENNEAD ARCHITECTS

saladeconciertosbing

ENNEADARCHITECTS

UBICACION

Emplazado en la universidad de Standord,ciudaddeStaclara,EEUU 10439.10m2 842usuarios 2012

AREA: CAPAC: AÑO:

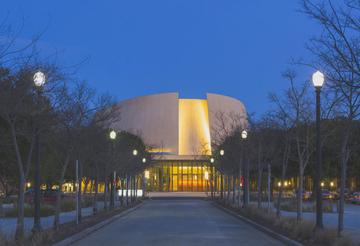

Un faro sobre los árboles, el tambor de la sala de conciertos atrae la atención y establece el edificio como un ancla y destino artístico, visible desde múltiples puntos de vista en el campus y la comunidad circundante

CONCEPTO

Eldiseñodelsitiorefuerzaelequilibrioentreelarboretoarcádicoy laaxialidadordenadadelacuadrículadelcampus.Eledificiose concibe como una forma orgánica, sin líneas rectas, sin ejes formales,sinsimetrías,sinfrenteyatrás;sinembargo,conservael colorylamaterialidaddistintivosdelaarquitecturadeStanford

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

sala de conciertos

analisisacusticointerno ENNEADARCHITECTS

techo reflector

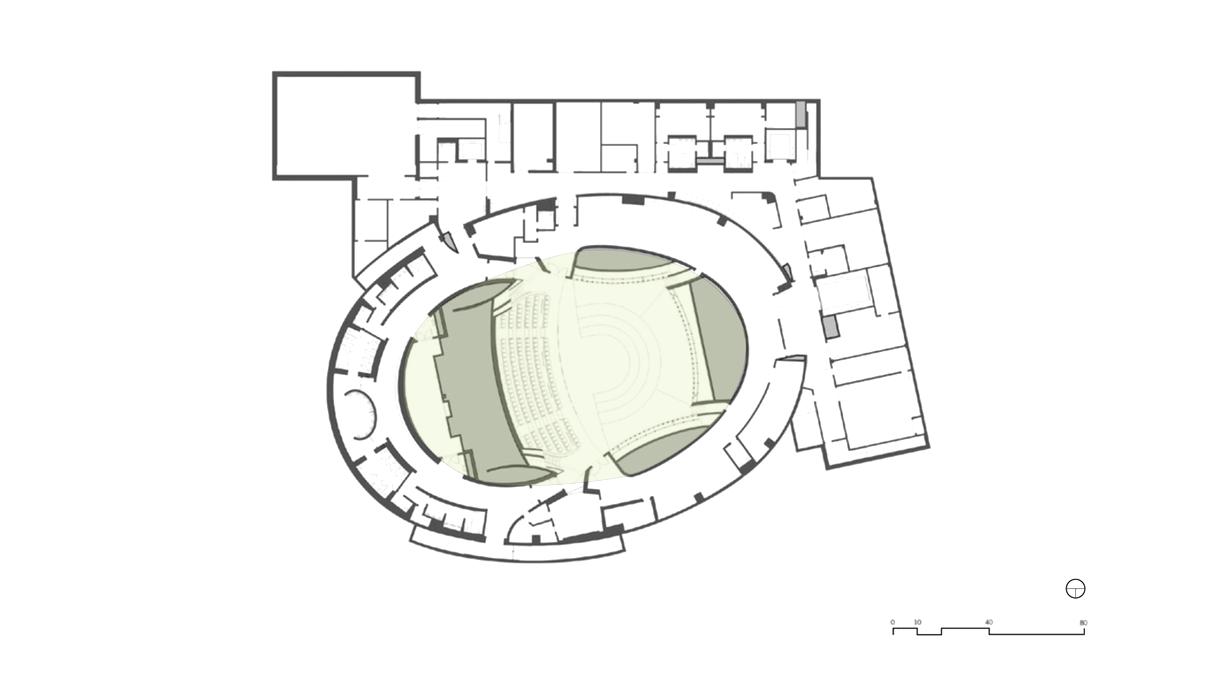

SALA OVAL ASIENTOS

Presenta un tecnología optima de aislamiento acústico contra ruidos exteriores.

SALAOVAL

Estetechocentralcondoblecurvaturaflota a14metros,cumpliendoelroldeuncielo rasoocultandoelequipodesoportetecnico deiluminación,rigging,ysonido

TECHOREFLECTOR

TECHOREFLECTOR

EQUIPOSDESONIDO

Adoptan un estilo viñedo que brinda una sensación intima y ayuda a dispersar el sonido.

Las velas acústicas permiten afinar el espacio y amplia el sonido del lugar La función que cumplen los reflectores fueron hechos para desviar el sonido de la sala.

RELFECTORES

VELAS/CORTINASACUST.

comportamientoacustico

ENNEADARCHITECTS

FORMAS CONCAVAS

El diseño oval, presenta formas cóncavas concentrando los sonidosyparadispersarloseplanteovelasgigantesabasede hormigón con fibras, asimismo esta velas proporcionan una reflexiónoabsorciónacústica

recorrido del sonido

El recorrido del sonido va de forma temprana o tardía con reflectores elípticos invertidos con la finalidad de mejorar la audición

Las velas no solo sirven a la misma acústica, sino como expresión arquitectónica que incluso recibe la función como proyectores de vídeo.

Diseño del techo y las cortinas como pared Mantiene la geoemtria del techo para conservar el sonido

CONFORTLUMÍNICO

ENNEADARCHITECTS

Luz llena el vestíbulo desde todos los lados y los pozos de luz son dispuestos estratégicamente en el tambor y el muro cortina de vidrio y aluminio de 19 pies de altura difuminan la distinción entre el interior y el exterior

ZONIFICACIÓN

ENNEADARCHITECTS

Secciones deslizantes de altura completa del muro cortina de la fachada se abren a las columnatas exteriores, que son una expresión contemporánea de una tipología tradicional de Stanford.

ZONAS

DESCRIPCIONDELPROYECTO

PAIS-LITUANIA

ARQUITECTOS: Uostamiescio Projektas

AREA: 4891 m2

AÑO 2015

VOLUMEN S.N: 31317 m3

CONFORTACUSTICO

Uso de tabiques con cavidad y material absorbente en el interior de este para para disipar la energía acústica.

CONFORTLUMINICO

VOLUMEN S.N: 14.60 m.

ALTURA: 10550 m3

Aplicación de paneles acústicos que brinden aislamiento en sala principal.

Uso de ventanas insonorizadas para aislamiento acústico.

La disposición de las pequeñas ventanas colocadas de manera horizontal sirven como un elemento difusor acústico desde el interior

El proyecto presenta una cobertura compacta por lo cual la luz natural es escaza en la parte central El conjunto de reflectores adosados al techo permiten una adecuada iluminación artificial

CONCEPTO

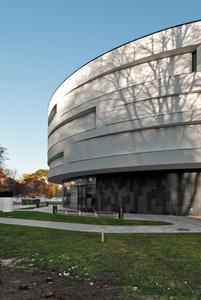

Propone una forma simple y circular teniendo en cuenta en su fachada una sensación de ligereza, existen pequeñas ventanas en diagonal en las caras y actúan como difusores acústicos en el interior la sala tiene una geometría circular que contribuye en la visibilidad del escenario, así como en la mejor interpretación del sonido gracias a su forma

CONFORTTERMICO

El proyecto da respuesta al confort térmico con pequeñas ventanas horizontales distribuidas alrededor de la volumetría circular

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

disposiciónespacial sala de conciertos PALANGA 04 cap

ANALISISDESITIO

ASPECTOCLIMÁTICOS

TEMPERATURA

LLUVIAS

La temperatura máxima (línea roja) y la temperatura mínima (línea azul) promedio diaria con las bandas de los percentiles 25º a 75º, y 10º a 90º. El mes con más lluvia en Tuman es Febrero, con un promedio de 12 milímetros de lluvia. El mes con menos lluvia en Tuman es Agosto, con un promedio de 0 milímetros de lluvia.

VIENTOS

La parte más ventosa del año dura 6 meses, dE abril a noviembre, con velocidades promedio del viento de más de 14.0 kilómetros por hora.

CHICLAYO

DEPARTAMENTODE LAMBAYEQUE

TUMAN

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

ASPECTODEMOGRAFICO

ASPECTONATURAL

ASPECTOeconomico

El 80% de la superficie de Tumán es destinado a las actividades primarias. Las actividades secundarias y terciarias asciende a 1%. Se manifiesta una falta de aprovechamiento de su superficie agropecuaria. Para el escenario tendencial, Tumán no aprovecha la superficie agropecuaria con la que cuenta. Su superficie no es distribuida proporcionalmente entre todas las actividades económicas que desarrolla.

Principal actividad económica en el distrito y el producto predominante es el monocultivo de caña de azúcar, a través de la Empresa Agro Industrial Tumán SAA.

ASPECTOsociocultural

La población se encuentra mayoritariamente empleada en el sector terciario, en actividades relacionadas al comercio de pequeña escala.

Caña de Azucar Alagarrobo Faique

Virgen del Carmen Festividad de La Virgen de La Candelaria

Festival de La Virgen del Sombrero o Santa Úrsula

ASPECTOtopografico

EL ámbito distrital corresponde en su totalidad a la provincia fisiográfica de la costa, así como a la provincia climática del desecado tropical, caracterizándose por predominar un espacio de planicie, observándose algunas colinas en la zona limítrofe sur-San Juan de la Punta y la Calerita, el centro poblado de Tumán se ubica a la altura promedio de 56 metros sobre nivel del mar (m.s.n.m

MAPA GEOLOGICO

MAPA DE PENDIENTES

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

PLANO DE UBICACIÓN CON RESPECTO AL EJE CHICLAYO-TUMÁN

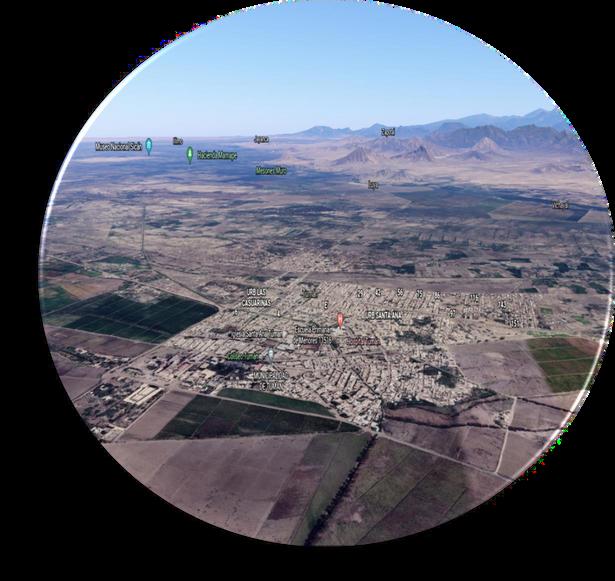

Tumán se encuentra localizadoa15kmdel Aeropuerto Internacional Capitán FAPJoséA.Quiñones, Circulando por la Vía Nacional de penetración Chiclayo – Chota, la cual atraviesa al distrito de Tumán con el nombre de “Av. El Progreso”.

LÍMITES:

NORTE: Prov Ferreñafe

SUR: Dtto Pátapo y Pucalá(Chiclayo)

ESTE: Dtto Saña (Chiclayo)

OESTE: Dtto Reque, Pomalca y Picsi (Chiclayo)

PLANO DE UBICACIÓN CON RESPECTO AL EJE CHICLAYO-TUMÁN

analisis de clima

Temperatura:

La temperatura máxima va de 24.7 a 31.5 en los meses de verano y la temperatura mpinimava desde los 15.4 a los 21 6 en las estaciones de otoñoinvierno.

Precipitaciónpluvial:

La precipitaciones en un año son de 208mm, siendo el mes de marzo el mas alto con un promedio de 80mm..

Humedadrelativa:

La Humedad relativa es de 74% siendo la más alta los meses de julio y agosto(77%) y la más baja en febrero (70%).

Vientos:

Vientos en promedio de 24.5km/h siendo el máximo 29km/h (Octubre –Diciembre) y los más bajos 21km/h (Enero –marzo) De Suroeste -Noreste

FUENTE: PLAN DE DESARROLLO CONCERTADO LOCAL

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

analisis geologico

En el límite sur muy cerca a San Juan de la Punta y la Calerita: COLINAS CERCANAS

TOPOGRAFÍA

analisis ecologico

Flora: Fauna: PRODUCCIÓN:

La Ciudad de Tumán Cuenta con distintos tipos de flora como: Ficus, Molle, Algarrobo, Sauce, Faique, Papelillo, entre otros

La Ciudad de Tumán Cuenta con variedad de fauna entre ellas tenemos: Caballos de paso, zorro, zorrillo , ardillas, garzas blancas , entre otros

Presenta un alto indice de cultivo de caña de azucar contando un total de 800 ha.

AREARECREATIVA

Areas de recreacion pasiva (parques) en buen estado de conservación.

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

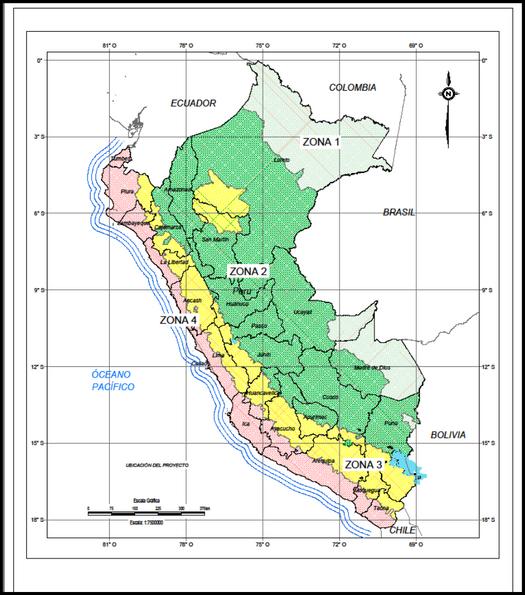

MAPA DE PELIGRO- SISMICO

FENÓMENOS DE ORIGEN GEOLÓGICO: SISMOS LEYENDA

ZONA 1 INTENSIDAD BAJA ZONA 2 INTENSIDAD MEDIA

ZONA 3

INTENSIDAD ALTA

ZONA 4

INTENSIDAD MUY ALTA

El área de estudio se encuentra en la zona 4 , lo que significa que está en una zona de intensidad muy alta y susceptible a los sismos

ANEXO N° 1

Fuente: Reglamento Nacional de Edificaciones D.S. N° 003-2016-VIVIENDA

ZONIFICACIÓN SÍSMICA

MAPA DE PELIGRO- POR INUNDACION PLUVIAL

A NIVEL DISTRITAL Y SECTORIAL

FACTOR DESENCADENANTE EXCESIVAS PRECIPITACIONES “LLUVIAS

Podemos identificar que el distrito de Tumán y el sector 7 “Las Casuarinas, se encuentra en una zona de nivel de PELIGRO MUY ALTO, siendo vulnerables a inundaciones frecuentes a causa de las PRECIPITACIONES “LLUVIAS”.

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

MAPA DE PELIGRO- POR INUNDACION PLUVIAL

A NIVEL DISTRITAL

Se identificaron 45 manzanas con el nivel de Riesgo muy alto y 518 manzanas con nivel de riesgo alto de llegar a ser inundadas POR LAS PRECIPITACIONES “LLUVIAS”.

Se estiman los efectos probables que podrían generarse en el distrito de Tumán, a consecuencia del impacto del peligro por inundación pluvial:

CALCULO DE EFECTOS PROBABLES

FUENTE: Informe de evaluación de riesgo por inundación pluvial En el distrito de Lambayeque, CENEPRED.

servicios basicos

servicio de agua potable

La ciudad de tumán, es suministra con el servicio de agua potable por siete pozos tubulares ubicados estrategicamente y administrados por agro industrial tumán s.a.a. abasteciendo al 100% de la ciudad.

sistema de desague

La ciudad de tumán ,es suministrada con el servicio de desagüe por agro industrial tumán s a a , abasteciéndolo en su totalidad

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

LIMPIEZA PUBLICA

95% de cobertura recojo de los residúos sólidos en la ciudad de tumán de lunes a domingo.

servicio de ENERGIA ELECTRICA

fuente : municipalidad distrital de tumán, ordenanza nº

Según el plano, la ciudad de tumán es suministraad por electronorte con una cobertura del 100% de energía eléctrica

ACCESIBILIDAD

VÍA DE NACIONAL VÍAS DE TERCER ORDEN VÍAS LOCALES

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

EQUIPAMIENTO URBANO

SALUD

CENTRO DE SALUD DE TUMÁN. (i3) HOSPITAL ESSALUD. (i)

EDUCACIÓN

I.E. TUPAC AMARU. I.E. N° 11517 – TUMÁN. JARDÍN DE NIÑOS.

USOS ESPECIALES

ÁREA DEL TANQUE ELEVADO. MUNICIPALIDAD DE TUMÁN COMISARÍA DE TUMÁN IGLESIA DEL SEÑOR DE LOS MILAGROS. COLISEO DE TUMÁN CEMENTERIO.

RECREACION

PARQUE JUAN VELASCO. PARQUE PAMPA EL TORO

COMEERCIO INDUSTRIAL

MERCADO DE TUMÁN. UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

ASPECTO FÍSICO

CONCLUSIÓN1:ElrelievetopográficodelaciudaddeTumánesllano.

CONCLUSIÓN 2 : La ciudad de Tumán registra un nivel de riesgo muy alto de inundaciónpluvialporexcesodelluvias.

CONCLUSIÓN 3 : La ciudad de Tumán presenta una variada flora como el molle, algarrobo,sauceyunadiversafaunacomoloscaballosdepasoyardillas.

CONCLUSIÓN 4 : La ciudad de Tumán se abastece a través de sistemas de conducciónydistribucióndeaguaatravésdelcanalyacequiaTumán,yunsistema dedrenajeatravésdeldrensanJorge.

ASPECTO URBANO

CONCLUSIÓN2:LaciudaddeTumántieneunacobertura del100%deserviciosbásicos.

CONCLUSIÓN 3: La trama de la ciudad de Tumán es regularenlazonanorteeirregularenlazonasur,loque generamanzanasirregulares.

ASPECTO SOCIAL

CONCLUSIÓN: La población total de la ciudad de Tumán actualmente es de 27 436 habitantes y proyecta a una poblaciónde30180habitantesparael2041.

ASPECTO CULTURAL

CONCLUSIÓN1: EnlaciudaddeTumánel47.77%delos habitantes tienen una educación secundaria completa, el 94.53% son provenientes del departamento de Lambayequeyel77.97%profesalareligióncatólica.

CONCLUSIÓN 2: La ciudad de Tumán no tiene una identidad cultural homogénea porque tuvo una diversidad de hábitos y costumbres provenientes de diversasrazas.

ASPECTO ECONÓMICO

CONCLUSIÓN:El71%deloshabitantesdelaciudaddeTumán,se dedican a realizar actividades del Sector Terciario ofreciendo servicios a la sociedad y a la empresa, posicionándolos entre los nivelessocioeconómicosCyDconuningresoaproximadode500 s/.

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

E S T R A T E G I A S E S T R A T E G I A S E S T R A T E G I A S

PROYECTUALES PROYECTUALES PROYECTUALES

CAP II: ANALISIS DE LA FORMA

Son métodos y/o soluciones planteadas para dar soluciona una problemática después de una serie de procesosyanálisispara optimizar el control térmico y acústicoeneldesarrollodeunasaladeconCiertos

a. patrones triangulares

Las variaciones de estos paneles proporcionan una dispersióndesonido defrecuenciadeentre250Hzy 2000 Hz, debido a las diferencias en profundidad y longituddecadaelemento,dentrodelosmódulos

Estos patrones triangulares permite una distribución uniforme del sonido en la sala donde se aplica, evita efectosacústicosquecausanperturbacionescausadas porreflejosrepetidosdelsonido,brilloacústicoyecos

Estos paneles ofrecen la posibilidad de personalizar espaciosinterioresysonadoptadosalasnecesidades acústicas del entorno añadiendo mayor absorción acústicajuntamenteconlospanelesperforados

PANEL DE VERO

Los paneles VERO permiten aumentar el aislamientoacústico.Sus líneas triangulares aportan un patrón dinámicoalasparedes,y los módulos se pueden girar y acomodar para hacer que su aspecto finalseamáscomplejo

FUENTE Obten do de ArchDaily 8 paneles acústicos y sus deta les

B. patrones EN PANELES perforados

c. patrones EN PANELES hexagonales

a c u s t i c a

compacidad

l u m i n i c a c l i m a t i c a

La relación que existe entre la configuracióncentraldelasalade música y en volumen total, conforma una estructura compactayrepercuteenfuncióny aislamientoacustico

Se tendrá el cuenta el grado de luminosidad natural en una volumetría compacta, teniendo en cuentaambientesquenorequieren luminosidad natural y para ambientes que requieren aislamientoacústicoylumínico

Por el grado de compacidad del edifico puede tener una difícil ventilación natural para este caso se puede proponer una ventilacion naturlalmedianteefectoventuri.

POROSIDAD ESBELTEZ

Los paneles tienen su propia porosidad pensada para absorber y dispersar el sonido dentro del propioauditorio,yalavezaislarla delossonidosquesalgadelpropio auditorioaambientescontiguos

La propuesta presentara Baja porosidad lumínica para ambientes que no necesitendeiluminaciónnatural ej sala principal Yaltaporosidad lumínica para ambientes que captan iluminacióndirectadelexterior

La propuesta desarrollara una esbeltezproporcionalentreAyB Respondiendodeunamaneramas optima a una resistencia estructural

Una propuesta con mayor índice de esbeltez da origen a que se origine mayor exposición climática,radiaciónyvientos

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

p a n e l e s y p a t r o n e s

ENVOLVENTE

ANALISIS ACUSTICO - TERMICO

Consiste en una piel que recubre la membrana estructuralycuyotratamientopresentaunatextura escamosa, además de ser un colchón acústico y térmico.

Textura Reflectancia

MEMBRANA

Se basa en un desafío formado por módulos triangularesquealunirlosseobtieneunaestructura queseconvierteenunaunidadarquitectónicaútil

El aire fluye a través de la cavidad intermedia, mejorando la eficiencia térmica deledificioenclimasfríosycálidos

TRANSPARENCIA

Aislamiento Absorción

Materiales absorbentes porosos

Material reflector Material Difusor

Comportamiento del edificio frente a la radiaciónsolar. -Pielentransparenciabaja

PERFORACION

Relacionado con la permeabilidad de la pielfrentealpasodelaire -Perforaciónmedia

DOBLE PIEL

Garantiza aislamiento térmico, acústicoymayortiempoderesistencia alaconstrucción

AISLAMIENTO

Resistencia de la piel del edificio al pasodelcalorporconducción -Doblepiel

TERSURA

Referido a la existencia de salientes y entrantesrespectoalalíneadefachada. Tersurabaja

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

p a n e l e s y p a t r o n e s

ANÁLISIS

DE FORMA Y ENVOLVENTE

ENVOLVENTE

Es una piel que recubre la estructura, compuestas de llenos yvacíosparaganarluminosidad.

CABLESDEALAMBREPARA TECHODELÁMNASDEMALLA

ESTRUCTURARETICULARMETALICA

Matrerialidad

Se basa en un diseño formado por una mallareticulardemaderacontralaminada debidamente arriostrada Al unir capas de madera en ángulos perpendiculares, la rigidezestructuraldelpanelseobtieneen ambasdirecciones.

NUCLEO

Eseláreacentral,dondesedesarrollarala actividad principal, debe estar correctamente condicionada para evitar queexternas

TECHO DE LÁMINAS DE MALLA

PAREDES ACÚSTICAS A MEDIDA

CONTADORDEHOJASDEMALLA

Lana de vidrio

LANA MINERAL

ESPUMA DE POLIURETANO

MADERA

p a n e l e s y p a t r o n e s

Confort térmico

Doble fachada

PRIMERA CAPA DE DOBLE FACHADA

SEGUNDA CAPA DE DOBLE FACHADA

Cubrealasaladeconciertos

Reducción se sensación térmica de 50% exteriora20%enelinterior

Controllumínico VitalizaciónFluida

Resistenciaalasinclemenciasdeltiempo

Estructura metálica + recubrimiento de madera Generamejorprotección. Se crea un vacío q sirve de amortiguador acústico Aislamiento acústico y mejor sensación térmicainterior

Sistema flexible de recubrimiento y acabado Material de la zona (arcilla , arena y paja)

HIGROFILO:absorbelahumedad

BAJA CONDUCTIVIDAD TERMIC, actuando como aislante térmico, acústicoyderadiaciones Antisísmico

Médulas deslizados que permiten ventilaciónfluida

FLEXBRICK

UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO

MATERIALIDAD

PANELESDEESPUMA

Es un material ligero a base de poliuretano, que permite absorber elsonido.

SISTEMA DE ACONDICIONAMIENTO TÉRMICO

Mejorarlascondicionesacústicasinteriores

Actuarcomocolectoressolaresy/oespaciosde "Colchóntérmico"eninvierno.

Mejorar las condiciones de Confort en proximidad de la fachada al evitar el efecto de paredfríaoparedcaliente.

Reducción de Consumo energético de hasta 65%

ReduccióndeEmisionesdeCO2del50%

MADERACLT

Tiene la capacidad para amortiguar las vibracionessonoras

Su estructura celular porosa transforma la energía sonora en energía calórica debidoalroce

SISTEMA MYWALL

Sistema modular compuesto por 3 distintas dimensiones.

TIPOSDEPERFORACIÓNOFRESADO

LANADEVIDRIO

Es un material aislante térmico y acústico.

Se fabrica fundiendo arena a altas temperaturasymedianteunprocesode fibrado se obtiene un producto de óptimas propiedades para aislamiento térmicoacústico

PANEL ACÚSTICO MYWALL

Panelessonido-absorbentesysonido-reflectores Funcionamientoacústico.

Composiciónúnica

PISO MICRO FIBROSO

CONTRACHAPADO DE TABIQUERÍA

SISTEMA NANOFOR

Microperforación el panel Mayor rendimiento acústico y aspecto atractivo

Sistemainsonorizanteperforado, másligerovisualmente PANEL

ACÚSTICO

Nanofor

Panel fonoabsorvente de altacalidad.

Panel fonoabsorvente de altacalidad. MELAMINADAS

CONCLUSIONES

Se debe tener en cuenta el grado de luminosidad natural en una volumetríacompacta,comoelquesepropondrá,teniendoencuenta ambientes que no requieren luminosidad natural. y para ambientes querequierenaislamientoacústicoylumínico.

Se debe tener en cuenta el uso de paneles que eviten los efectos acústicos del entorno evitando perturbaciones acústicas causadas porefectosrepetitivos delsonido,brilloacústicoyecos.

Se debe tener en cuenta el grado de porosidad en cada ambiente quesedesarrollaenelproyectoteniendoencuentaunarepercusión funcionalyacústica.
