1 RAPPORT DE STAGE ACCAU 2022 GHZILI MOHAMMED TUTEUR ALINE.BARLE RAPPORTEUR STEFAN.DILHAIRE MAÎTRE DE STAGE ELODIE THINES UNE LUMIÈRE SENSIBLE Une lumière narrative
2 UNE LUMIÈRE SENSIBLE Une lumière narrative
3 SOMMAIRE 28-3018-1916-1712-1314-158-94-67101120212223242526262731 1) LIEU DU STAGE ET METHEDOLOGIE 2) OBJECTIFS 3) CALENDRIER DES TRAVEAUX 4) PRÉSENTATION GÉNÉRALE 5) PREMIER TRAIT DANS UNE PAGE BLANCHE A) EMBRUN NOCTURNE MISE EN LUMIERE DE L’ÎLE DE BENDOR EXEMPLE DE LA PHASE ESQUISSE DE DEUX PROJETS B) MÉMOIRE RECONVERSIOND’ESSONNEDESGRANDS MOULINS DE CORBEIL 6) NUITS MULTIPLES 7) AMBIANCE ENVIRONNEMENTALE 8) ÉTUDES D’ÉCLAIREMENT C) EXEMPLE DE PROJET : TOURS ODYSSEY D) EXEMPLE DE PROJET : INSTITUT FRAIÇAIS E) EXEMPLE DE PROJET : BORNE DE BENDOR F) EXEMPLE DE PROJET : SIÈGE DU GROUPE LE MONDE 9) ENTRE OBJECTIFS ET NORMES 10) ENTRE CATALOGUE ET SUR-MESURE 11) SYSTEME DE PILOTAGE 12) PROTOTYPAGE 13) ÉVÈNEMENTS EXTERNES 14) ANALYSE ET CONCLUSION
4
BOA Light Studio crée des atmosphères lumineuses. Collectifs multidisciplinaire croisant l’architecture, le design et la scénographie, ils élaborent des narrations lumineuses qui donnent lieu à des expériences nocturnes mémorables et empreintes de poésie. Le studio est composé de sept associés entre Paris et New York, mettant en commun leur expertise artistique et technique de la lumière depuis plus de 15 ans. Leur ambition est de façonner la beauté sans oublier la fonctionnalité.
5 PAVILLON FRANCE, EXPOSITION UNIVERSELLE DUBAÏ SIEGE DU JOURNAL LE MONDE GALERIES LAFAYETTE CHAMPS ELYSEES DENVER INTERNATIONAL AIRPORT CENTRE COMMERCIAL LE PRADO AIRBUS CAMPUSUNIVERSITY COM’ET ORLEANS
BOA light studio m’a ouvert ses portes afin de renforcer l’équipe dans ses tâches de montage de projet et apprendre à travailler la lumière comme un outil de perception artistique . Dans un cadre très familial, l’équipe travaille sans hiérarchie et plutôt avec des sous- équipes. Compte tenu de la durée spécifique de conception et de mise en œuvre pour chaque projet, j’ai été amené à m’intégrer à différentes sous-équipes, à différentes étapes de réalisation. Ceci m’a permis d’appréhender toutes les étapes de réalisation d’un projet de lumière. Ce qui fait la richesse de ce stage c’est le fait d’apprendre que le lumière fait l’objet d’une matière artistique , elle est insaisissable mais modulable , l’équipe utilise la lumière comme d’autres se servent de la terre ou de la peinture. Elle choisit la nuit, lieu d’élection du sensible, comme terrain d’expérimentation. En mettant en mouvement espaces et constructions, elle propose de nouveaux récits à la ville contemporaine. LIEU DU STAGE ET METHEDOLOGIE
1)
6
7
Aquerir des competence d’études d’éclairement Renforcer l’équipe aux projets d’interieur Acompagnement et suivi des chantier et usine de fabrications
Aquerir une vision globle sur l’ensemble des projet interieur|exterieure
2) OBJECTIFS
Calendrier3) CALENDRIER DES TRAVEAUX
Calendrier
Dans les projets architecturaux , BOA s’inscrit dans la continuité définie par les concepteurs de l’espace, pour mettre en valeur les volumes et textures, mais aussi apporter par la couleur, l’intensité la température et la programmation, une nouvelle lecture du lieu dans son rapport à la nuit.
La lumière n’est pas qu’une discipline de la physique ,pas des lumènes , pas des luxs , c’est d’abord l’objet qui nous permet de réagir à l’environnement , c’est un phénomène qui va au delà d’un spectre visible ou invisible , ce sont des ressentis , des émotions et definition du monde environnant. Un projet de lumière chez BOA se distingue par son objectif sensible, par son projet narratif et une doctrine générale.
10
4) PRÉSENTATION GÉNÉRALE
11
5) PREMIER TRAIT DANS UNE PAGE BLANCHE
Le projet, à l’origine, doit en effet faire l’inventaire de la collection des éléments à prendre en compte pour conserver et prolonger l’harmonie du lieu, afin de pouvoir mettre en œuvre un environnement lumineux cohérent et propice au rêve. La grande force de ces projets est de définir toutes les composantes subtiles qui vont permettre de révéler, au-delà de la structure même du bâtiment, une invitation renouvelée à la rêverie.
Un projet de lumière est un projet contextuel, il est dicté par différents facteurs, environnementaux, topologiques, qui devront être pris en compte pour offrir les meilleures conditions techniques, fonctionnelles et narratives.

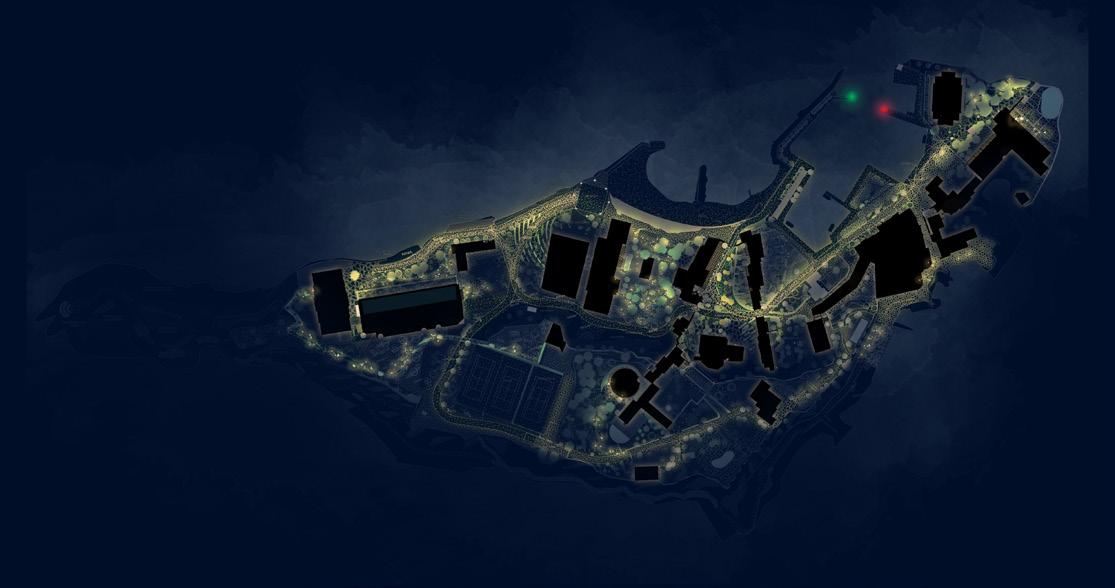

12 A la nuit tombée, la mise en lumière de l’île de Bendor déploie un climat calme et une atmosphère douce qui privilégie la nuit naturelle et accompagne les usages. Discuter, manger et se promener deviennent la nuit sur une île une expérience sen sorielle que la lumière, au-delà de la stricte fonction d’éclairement accompagne sans se faire remarquer, révélant l’espace de l’architecture et laissant le ciel et la mer assurer le spectacle. Après le coucher du soleil la place centrale prolonge son activité dans une am biance chaleureuse. Depuis cette centralité, les cheminements invitent à la redé couverte du paysage et conduisent aux multiples bâtiments et programmes. Dans ce site hors de la ville, le mobilier d’éclairage laisse la place à la matière-lu mière. Les sources lumineuses se font discrètes pour mieux révéler les matières et les Danstextures.les espaces intérieurs comme les espaces extérieurs, la nuit se fait sensation pour compléter le jour. La totalité des espaces fait l’objet d’une conception de l’éclairage sur-mesure. Dans cette mission d’accompagnement d’une d’équipe pluridisciplinaire, le rôle de BOA Light Studio est d’être à l’écoute des enjeux parfois contradictoires liés à la nuit et à l’éclairage, afin d’en tirer parti pour atteindre un ensemble d’une grande AucunERGONOMIEéblouissement ne perturbe le regard . La programmation des allumages et extinctions, ainsi que des détecteurs de présence permettent d’adapter la quantité de lumière aux horaires des activités nocturnes. L’expositionPÉRÉNITÉ de l’île aux éléments naturels nécessite l’utilisation de dispositifs pé rennes, suffisamment éprouvés et rustiques pour résister à l’épreuve du temps. DÉVELOPPEMENT DURABLE Le projet s’inscrit dans un cadre labelisé , ‘‘ Biodivercity ‘‘ , ce dernier concerne tous les projets d’urbanisation sur un site urbain, périurbain ou naturel. il note et affiche la performance des projets prenant en compte la biodiversité. NOCTURNE MISE EN LUMIERE DE L’ÎLE DE BENDOR EXEMPLE DE LA PHASE ESQUISSE DE DEUX PROJETS
A) EMBRUN
13 ESQUISSEDUPROJETAMBIANCENOCTURNEOBJECTIFSSD’ECLAIREMENT SHEMAD’AMBIANECNOCTURNE

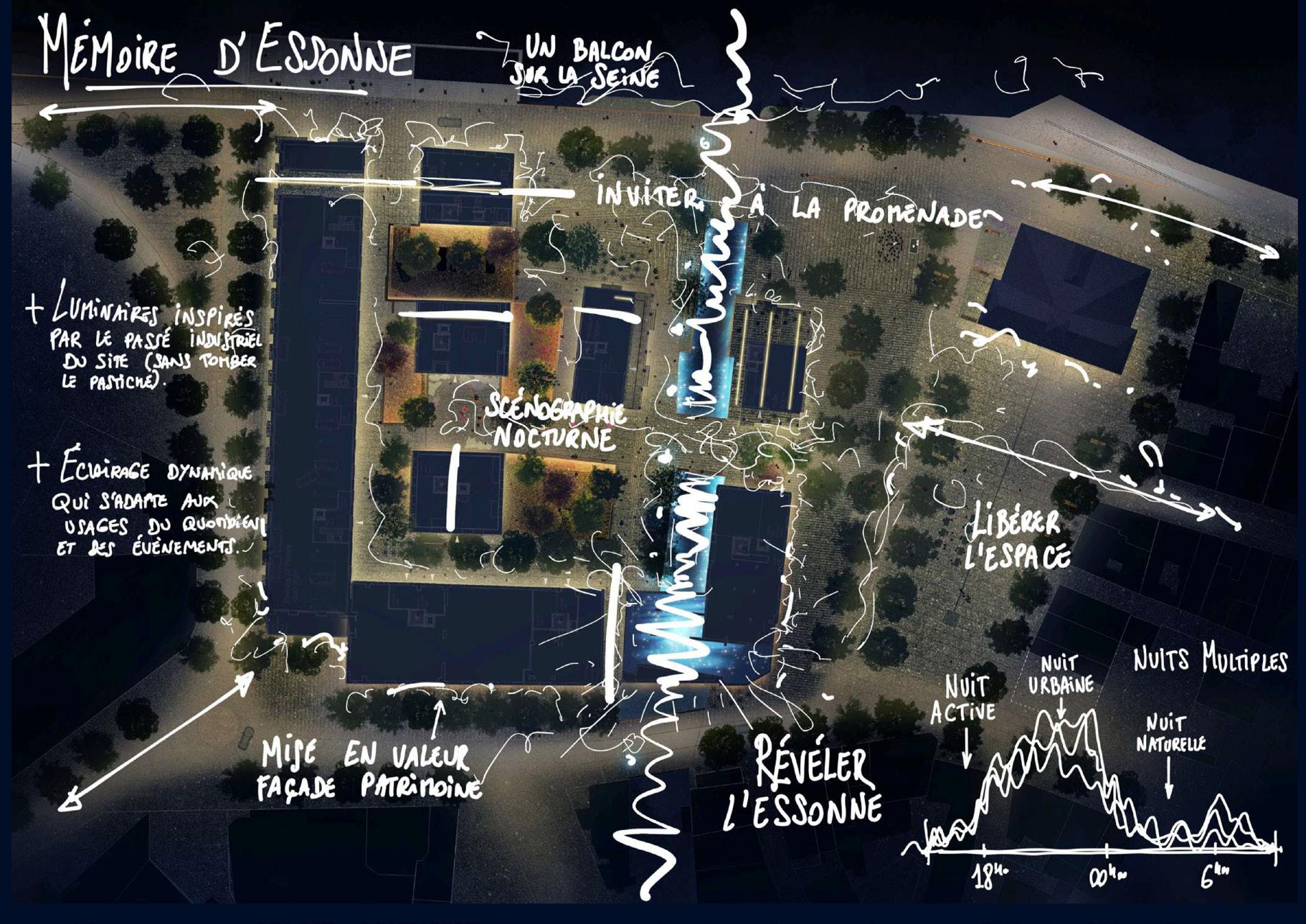

14 Chaque soir la mise en lumière des Grands Moulins Soufflet révèle l’Essonne, accompagne les nouvelles fonctions du site et propage ses connexion avec la ville et la Seine. La nuit des Grands Moulins est une sculpture de lumière vivante qui respire au rythme de ses activités quotidiennes et évènementielles. L’éclairage met en scène le patrimoine naturel, architectural et industriel. L’esthétique des luminaires et leur ordonnancement s’inspirent de l’histoire des Moulins. Au coeur de la nuit l’intensité lumineuse est abaissée pour rationaliser la dépense énergétique et favoriser la nuit naturelle indispensable à tous les organismes vivants. B) MÉMOIRERECONVERSIOND’ESSONNEDES GRANDS MOULINS DE CORBEIL
15 SIMULATIONESQUISSEDUPROJETNUITCOUPEDEPRINCIPESDEMISEENLUMIÈRE
La nuit est au cœur de multiples enjeux contradictoires. A la fois un intermède accordé par certains à leur quotidien, et pour les autres un espace-temps dé dié à des occupations occasionnelles. La nuit est un territoire qui se doit d’être Lespartagé.365nuits de l’année sont séquencées pour aménager une nuit pour tous : les humains de tous âges comme la faune, la flore, tous les organismes vivants. C’est la raison pour laquelle on distingue plusieurs types de nuit pendant la phase d’esquisse du projet.
NUIT URBAINE Elle s’apprécie en fonction des contraintes des personnes travaillant la nuit, ainsi que tous ceux ayant à effectuer des déplacements. NUIT NATURELLE | VEILLE DE NUIT C’est le coeur de la nuit, où toute nuisance lumineuse doit être gérée afin de ménager un morceau de nuit véritable aux animaux dans leur biotope.
16
NUIT ACTIVE C’est le moment de transition entre la fin de la journée et le début de la nuit. Suivant les saisons ce moment intervient à différents stade de l’activité humaine, naturellement plus prononcé pen dant les mois d’hiver.
La nuit active varie selon la fréquentation en semaine et le week-end, les conditions climatiques et l’alternance des événements du quotidien et des événements exceptionnels.
6)
NUIT ACTIVE VARIATION
NUITS MULTIPLES
17 TYPES DE NUITS(PROJET:EMBRUNNOCTURNE) TYPES DE NUITS(PROJET:MÉMOIRED’ESSONNE)
7) AMBIANCE ENVIRONNEMENTALE
L’homme n’est pas le seul récepteur des flux lumineux. Pendant l’esquisse du projet l’équipe analyse finement la biodiversité sous l’angle de leur rapport à la lumière, les animaux qui profitent de l’obscurité pour dormir, et les nyctalopes. Les enjeux de développement durable sont au centre de la conception de l’éclairage et des matériels utilisés. la conception de l’éclairage et de la mise en valeur des espaces extérieurs intègre les exigences de : - Non éclairement en direction de la voûte céleste (photométrie adaptée)
- Niveaux d’éclairements adaptés aux usages - Modulation de l’intensité lumineuse en coeur de nuit - Choix des températures de couleurs pour réduire l’impact de l’éclairage sur la faune et la flore. Ces paramètres sont établis en dialogue avec le bureau d’études Concernantenvironnement.les matériels utilisés, nous préconisons des terminaux lumineux assemblés en Europe pour réduire le bilan carbone des luminaires. OnpeutparfoischercheràsignerleprojetavecdeslabelscommeBiodivercitysurleprojetdeBendor.
18
19 SHÉMA AMBIANCE ENVIRONNEMENTALE
ÉSQUISSEDUPROJETSIMULATIONSDESNUITS C) EXEMPLE DE PROJET : TOURS ODYSSEY
ÉTUDES D’ÉCLAIREMENT Suite à une esquisse bien établie avec des objectifs narratif bien clair nous élaborons des documents graphiques qui permettent de communiquer la conception plus en détail avec les différents intervenants du projet ( maître d’ouvrage, architectes, bureau d’étude, décorateur, électricien, fabricant, … ) Pour les projets d’intérieur, j’ai défini une nomenclature qui a pour fonction de s’appliquer de façon constante dans des contextes identiques. Ces quantités de lumère, en fonction des usages, classées sur une échelle 20,100, 150,200,300,500 (lx) Nous faisons référence à l’arrêté du 27 décembre 2018, (relatif à la prévention, à la réduction et à la limitation des nuisances lumineuses) pour adapter le pro jet narratif, et les contraintes fonctionnelles, aux normes réglementaires. Les Tours Odyssey sont un projet de réaménagement du complexe des Miroirs pour 2026 en trois gratteciel mixtes , situé dans le quartier d’affaires de la Défense , la mis sion de BOA consiste à accompa gner le projet en termes de lumière . En observant le quartier de la dé fense , des courant de vent se créent dans les couloirs entre les grandes gabarits , cet élément est l’ingrédient principal de travail dans ce projet . retracer le mouvement de vent dans le skyline et à l’intérieur . De l’esquisse aux avants projets détaillés, le projet est susceptible de subir de profondes et nombreuses modifications, pour tenir compte des avis des différents intervenants. C’est la raison pour laquelle il est stratégique d’intégrer un taux d’aléas raisonnable en fonction du type de projet et de sa phase d’avancement.
20 8)
EECL:ESPACEPETITDÉJEUNER(HOTEL)
EECL:ZONEDECIRCULATION
EECL:ESCALIERSDESECOURS|OBJECTIF:100,150LX
| ESPACEDELECTURE((HOTEL)
FICHESFICHESTECHNIQUESTECHNIQUES

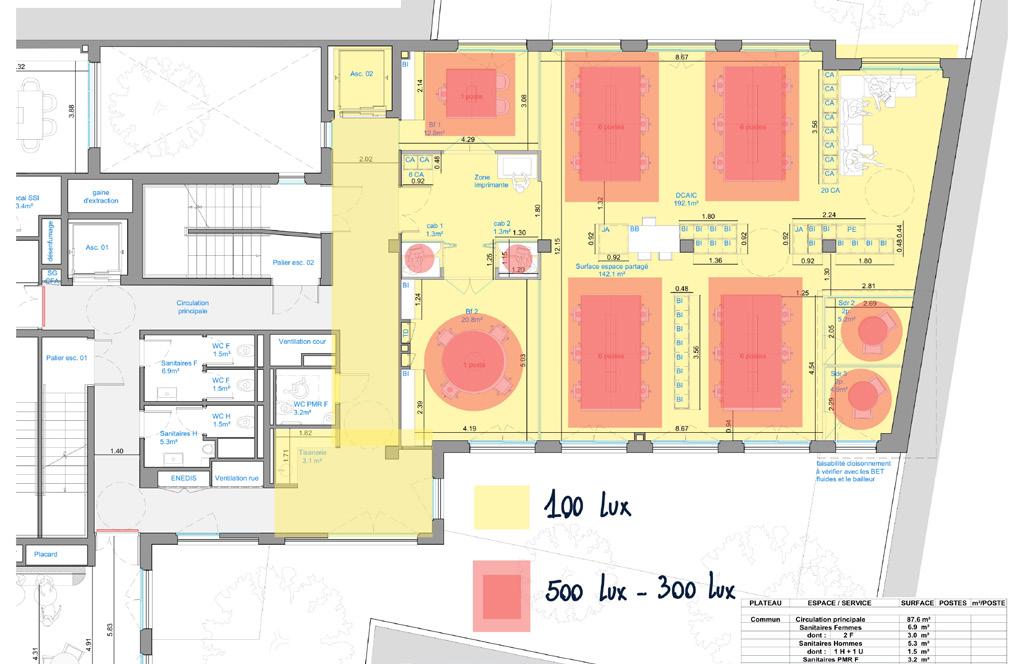

En se basant sur l’echelle des niveau d’éclairement recommendé par l’arreté de 2018 , nous elaborons des études photometrique afin d’assurer que les lu minaires prescrit couvrent ces niveaux, à titre d’exemple , 100lux sur les pal liers d’escalier et 150 sur les marches . Les shemas suivant s’agit d’un ex trait des études que nous avons élaborer sur le projet des tour Odyssey , escalier de secour , un espace de petits dejeuner ( hotel ) , Lobby , et des zone de circulation . Durant la phase d’étude nous étions munu d’un dossier des normes , ca talogue des luminaire, nous étions dans l’echange avec les fabri quant afin de choisir et modifier les luminaires selon leur photometrie .
Par conséquent, il est difficile de réussir ces idées narratives quand il s’agit d’un espace très normatif .
En effet , à force de respecter ces normes, l’aménagement lumineux des espaces a tendance de converger vers la même image lumineuse , les bureaux , classes , cuisine …. ces espaces se ressembleraient tous en termes de lumière avec des luminaires alignés , des optiques uniques afin d’assurer le même niveau d’éclai rement, un UGR et uniformité adapté .
22 9) ENTRE OBJECTIFS ET NORMES
Je cite à titre d’exemple le projet de l’Institut français, où nous avons opté pour une constellation inspirée des murmurations dans les bibliothèques, avec des multiples températures adaptées à chaque espace et son usage, en animant l’espace avec une ambiance chaleureuse . Le principe s’est dessiné au début sur une esquisse qui a reçu l’accord de tous les intervenants, en revanche elle ne réussit pas à assurer les normes sur les études photométriques, donc il a fallu faire des modifications qui font conver ger l’aménagement lumineux vers une image classique des bibliothèque ( lumi naire aligné , optique unique …. ) . L’equipe à opté finalement pour des tubes lumineux, renforcés par des projec teurs à optique réduite focalisant la lumière sur les espace nécessitant 500 lux.
Le subtilité de ce travail consiste à conserver la poésie des enjeux narratifs, et de prendre en compte, sans toujours devoir s’y contraindre formellement, les préconisations règlementaires. En effet, les propositions établies par l’arrêté de 2018 sont des incitations sans force coercitives, qui permettent de proposer un confort en termes d’usage, en conservant la souplesse et l’intention du voyage émotionnel.

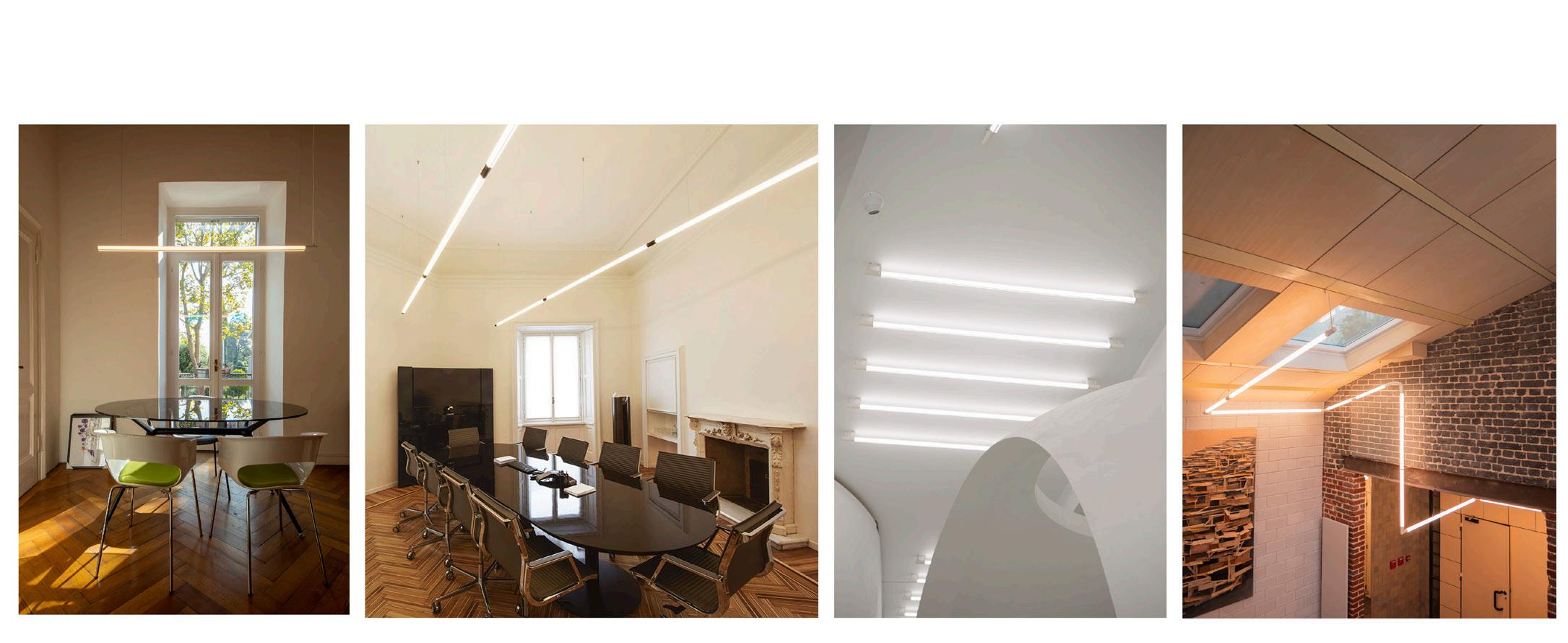

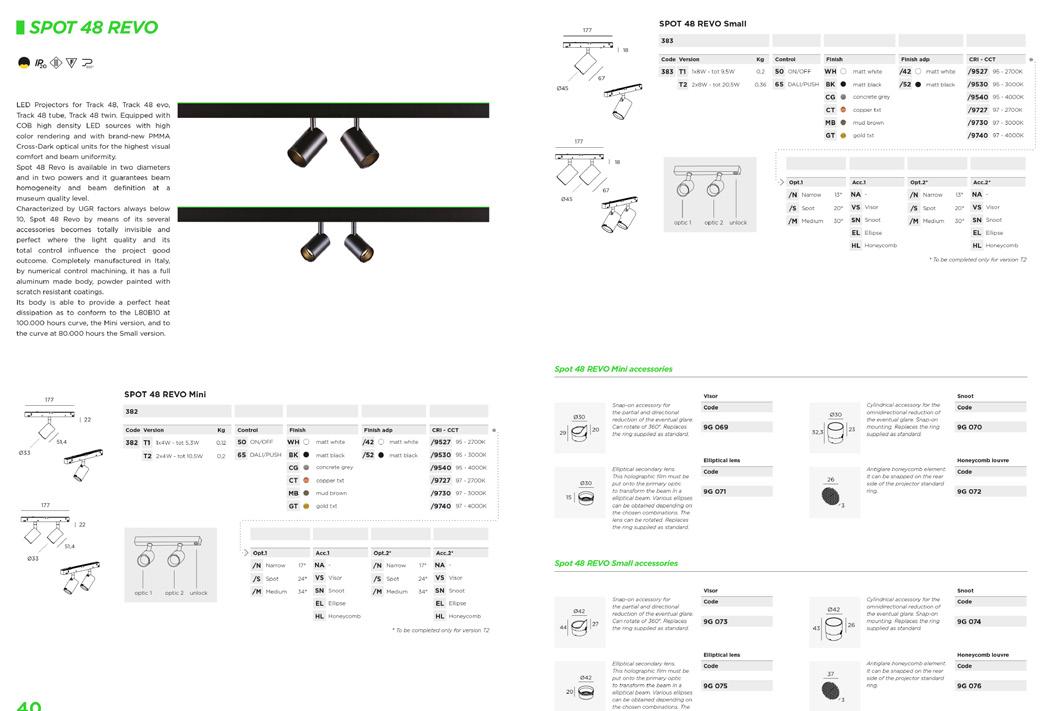

23 D) PROJET : INSTITUT FRANÇAIS INTENTIONSD’ÉCLAIRAGE INTENTIONSD’ÉCLAIRAGE FICHEVALEURSDESBLANCSTECHNIQUE:SPOT BESOINSFICHETECHNIQUE:LUMINAIRETUBELUMINEUX360°ENÉCLAIREMENT AMBIANCE:LUMINAIRETUBELUMINEUX360°
ENTRE CATALOGUE ET SUR-MESURE
SIMULATIONPERSPECTIVE
Le choix des luminaires pour la mise en œuvre de la narration finale, s’effectue sur les catalogues des fabricants, ou sur la base d’une conception sur mesure. Celà dépend dans la majorité des cas du budget réservé à la lumière dans les projets. Les luminaires du catalogue avec leur chaîne de production préétablie, et leur masse de production importante permettent d’obtenir un avantage bud gétaire concurrentiel par rapport à une conception sur mesure. A titre d’exemple, la borne de Bendor illustre cette phase. L’équipe de BOA m’avait confié la conception d’une borne qui doit éclairer un passage (de 20 lux) tout en valorisant les textures de l’île. Ma proposition a consisté à utiliser la roche locale comme parement des maté riaux de construction de la borne pour souligner l’ancrage du projet dans son lieu d’origine.
24 10 )
25
SIMULATIONSIMULATIONPERSPECTIVEPERSPECTIVE
BORNEDEBENDOR:DETAILSTECHNIQUE
E)
MATÉRIOTHÈQUE
La complexité a consisté à harmoni ser les contraintes techniques (abri ter le système d’alimentation de la plaque de LED), en conservant la finesse de la borne, augmentée de son parement en roche naturelle. L’ar bitrage définitif, tenant compte des contraintes budgétaires, s’est porté sur un produit catalogue.
26 DansDali le système de commande d’éclairage DALI, plus d’un panneaux de commande sont utilisés pour se connecter à plusieurs sommités. C’est comme un système décentralisé qui est contrôlé individuellement à travers chaque panneau de commande pour éteindre les lumières. Le contrôle DALI utilise deux fils comme ligne de contrôle, tandis que la distance maximale qu’il peut couvrir est 300 Mètres. Chaque contrôle DALI peut être connecté à un mélange de 64 Luminaires, prendre soin d’environ 254 niveaux de luminosité de son mode « OFF » à « ON ».
11) SYSTEME DE PILOTAGE LOCAL PROJETDEPILOTAGEDMX:SIÈGEGROUPELEMONDE,PARIS,EVENEMENT:LESNUITSBLANCHES
au DALI, le DMX utilise un seul panneau de commande pour contrôler toutes les sommités et les lumières. C’est un système centralisé de commande d’éclairage par rap port au DALI décentralisé. DMX a plusieurs connecteurs de chute pour connecter plus de sommités et plus de lumières dans une seule connexion. Avec l’utilisation de DMX la couleur des lumières peut également être contrôlée ce qui n’est pas possible dans la connexion Dali. Afin d’améliorer la narration lumineuse nous ne nous limitons pas à une ap proche statique. Un lumiere dynamique avec un mouvement sur les spectres de couleur, la tem pérature du blanc, l’intensité lumineuse, nous permet de communiquer plus Dansd’idées.ce cadre, on est appelé à piloter les luminaires à travers des systèmes qui vont synchroniser les flux d’information.
ContrairementDmx
27 12)
narration lumineuse, le concepteur doit cerner les lumières qu’il va utiliser, entre catalogue ou sur mesure, nous essayons tou jours les luminaires en amont .
DansPROTOTYPAGElecadred’une
Boa à réservé deux espaces de prototypage interne.
Laboratoire : une salle qui permet le noir complet, et tous les équipements nécessaires pour réaliser ou modifier des essais. Dans cet espace nous recevons tout le temps des fabricants afin de présenter leurs produits en isolation totale de toute autre lumière.
Jardin : cet espace permet d’effectuer des essais de distances, et égale ment de prendre en compte les spécificités de la nuit en ville.
L’intérêt de cette phase de prototypage est de valider le ressenti effectif propre au type de l’installation, et à sa propagation.
28 ESSAIS SOUFLLETD’ALLUMAGEEPHEMERE||CORBEILESSONNE||MOULIN INAUGURATIONDUPROJETCO’MET,ORLEANS VISITEDEL’USINEVELMORT:FABRICATIONDESMATSESSAISDUPROJET‘‘LESNUITSBLANCHES2022‘‘,SIEGEGROUPELEMONDE 13) ÉVÈNEMENTS EXTERNES
SIMULATION DE LUMIERE KIOSQUE
DESIGNE DU LUMINAIRE PROJET : CLUBSERREMED CHEVALIER
Réussir une narration dans un contexte fortement contraint est toujours l’abou tissement de longs échanges dans lesquels la qualité de la création et la ri gueur du pilotage apportent une expérience unique et une réalisation maîtrisée.
31 14 ) ANALYSE ET CONCLUSION
Le travail de la lumière est central dans le prolongement des activités diurnes jusqu’au milieu de la nuit. Pour une intégration réussie, poétique et fonctionnelle, il a fallu développer un important savoir-faire dans les phases de concep tion. Les normes réglementaires ont donné un cadre de référence pour res pecter la biodiversité et optimiser les consommations dans le cadre de la transition énergétique. La richesse des propositions de BOA consiste à har moniser l’existant, les normes et l’imaginaire pour offrir une expérience unique. Pour conserver la valeur de la proposition narrative, il est parfois utile de transgres ser à la marge certaines dispositions trop contraignantes, tout en conservant la destination fonctionnelle du projet. La valeur ajoutée de l’équipe BOA est appor tée par la qualité de ces échanges entre les différents intervenants, afin de déve lopper l’expérience utilisateur, même dans un environnement à priori très normatif. Puisque la nuit est multiple, la manipulation de la lumière dans chacun des ses cycles permet de répondre à différents besoins, en contrôlant la couleur, la tem pérature, l’intensité … Pour cela les systèmes de pilotage jouent un rôle impor tant, avec l’étalonnage de leur multiples modes de contrôle et le réglage des paramètres lumineux, pour un meilleur confort et une consommation optimisée.
