LEITLINIENSYSTEM
– FÜR BLINDE UND SEHBEHINDERTE
Das Pictoform® Leitliniensystem ist eines der Ergebnisse des Forschungsprojekts “Stadtplan für Blinde”, das von dem Dansk Design Center und Erhvervsfremmestyrelsen 1993 ins Leben gerufen wurde.
Knud Holscher Industriel Design und Landschaftsarchitektin Charlotte Skibsted entwickelten in Zusammenarbeit mit GH Form 1995 die Gehwegplatten, die helfen sollten, Blinde und Sehbehinderte sicherer durch die Stadt zu führen. Die Picto-line® Serie wurde von White Arkitekter in Zusammenarbeit mit GH Form gezeichnet.
Die Fliesen können vielfältig verwendet werden. Sie können eine Route über eine Fläche markieren, den Übergang von z. B. Gehweg zu Fahrbahn kennzeichnen, Bushaltestellen anzeigen u. v. m. Insbesondere an Verkehrsknotenpunkten und in Stadtzentren mit offenen Plätzen und Fußgängerzonen besteht Bedarf für dieses System.
Alle Prinzipien und Richtlinien in diesem Katalog sind richtweisend und nicht allgemeingültig, da Anforderungen und Spezifikationen variieren je nach Kultur des jeweiligen Landes. In die einzelnen Projekte kann der örtliche Blindenberater einbezogen werden.
GH Form bekam 1997 den ID-Preis und 2015 den iF Award für Pictoform® Leitlinien für Blinde.
Alle Pictoform®-Produkte aus Gusseisen sind EPD-zertifiziert – eine Umwelt-Produktdeklaration entwickelt nach anerkannten europäischen und internationalen Normen entsprechend den Anforderungen der EN 15804.
Unsere produktspezifischen EPD-Zertifizierungen helfen unseren Kunden bei ihren Umweltdokumentationen. Diese EPD-Zertifizierungen sind in der Datenbank epddanmark.dk von EPD Danmark zu finden.

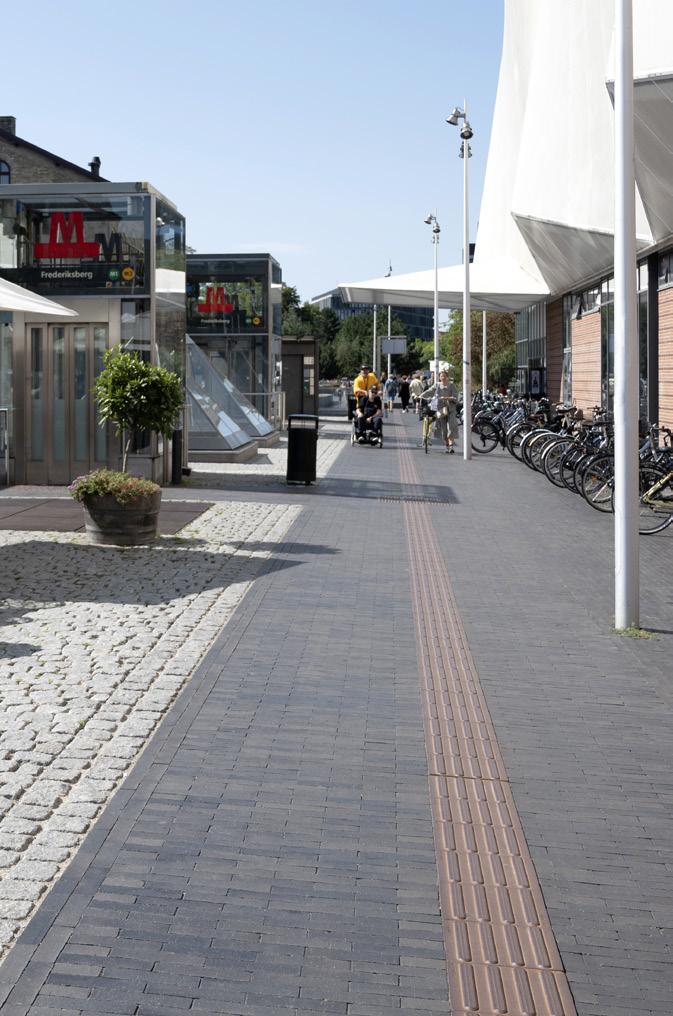

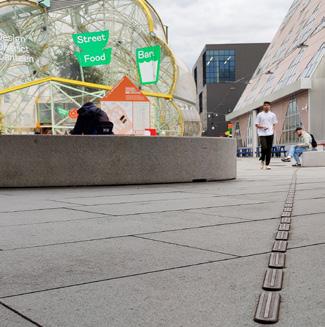

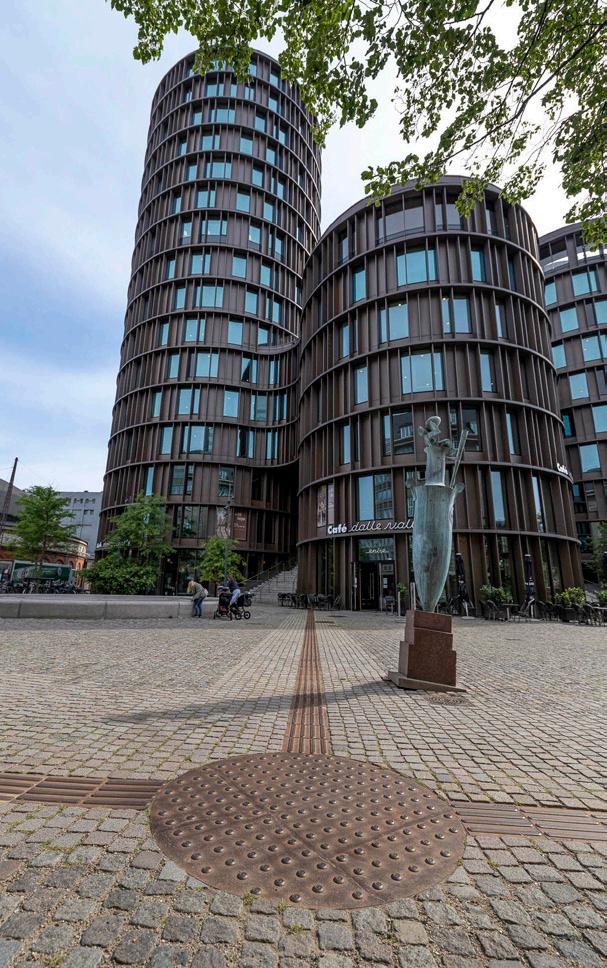

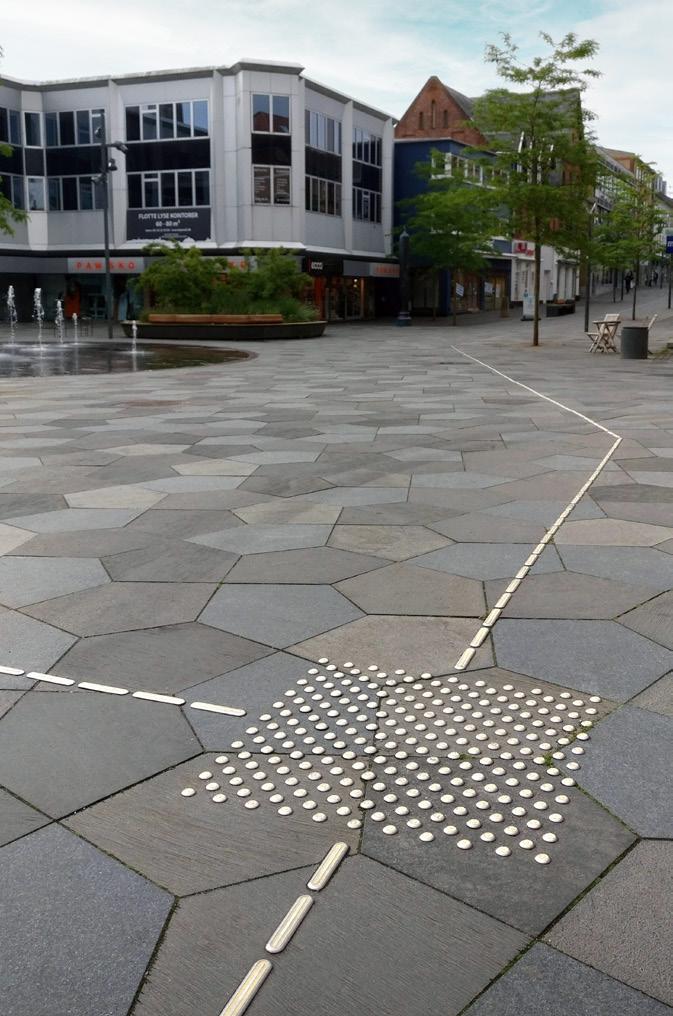

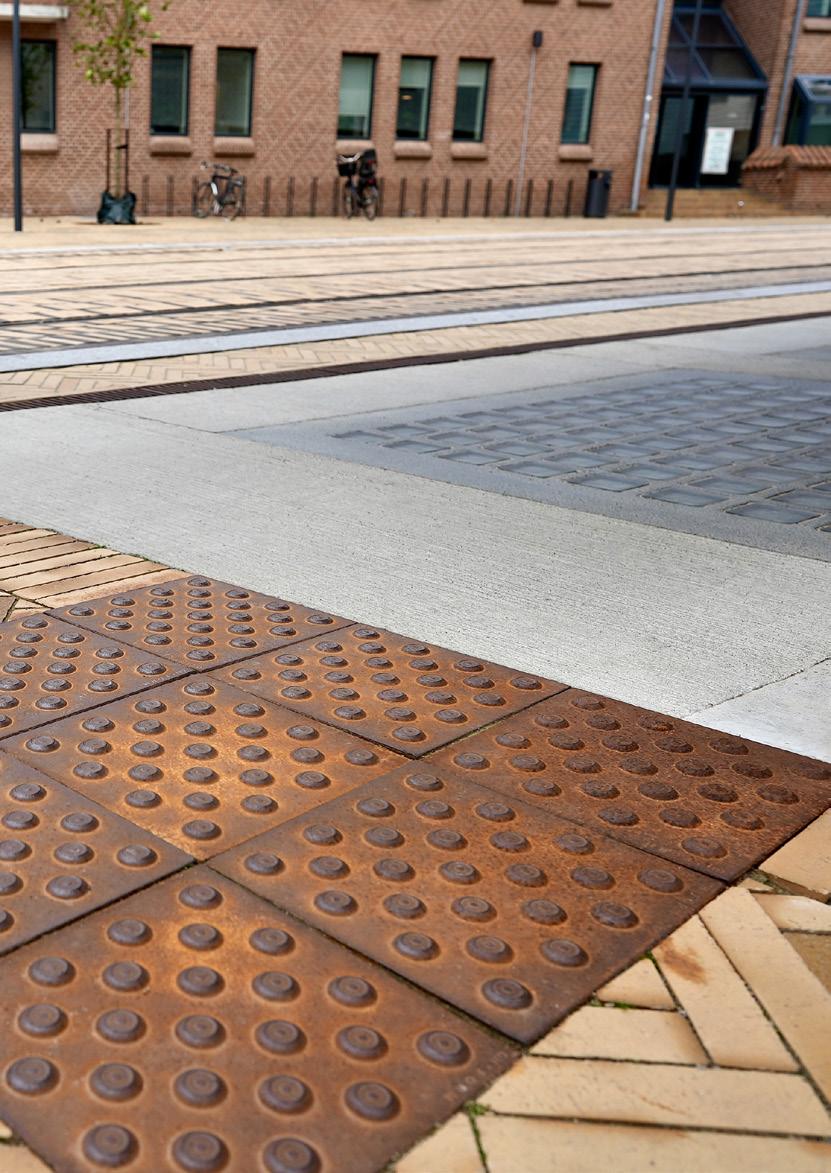

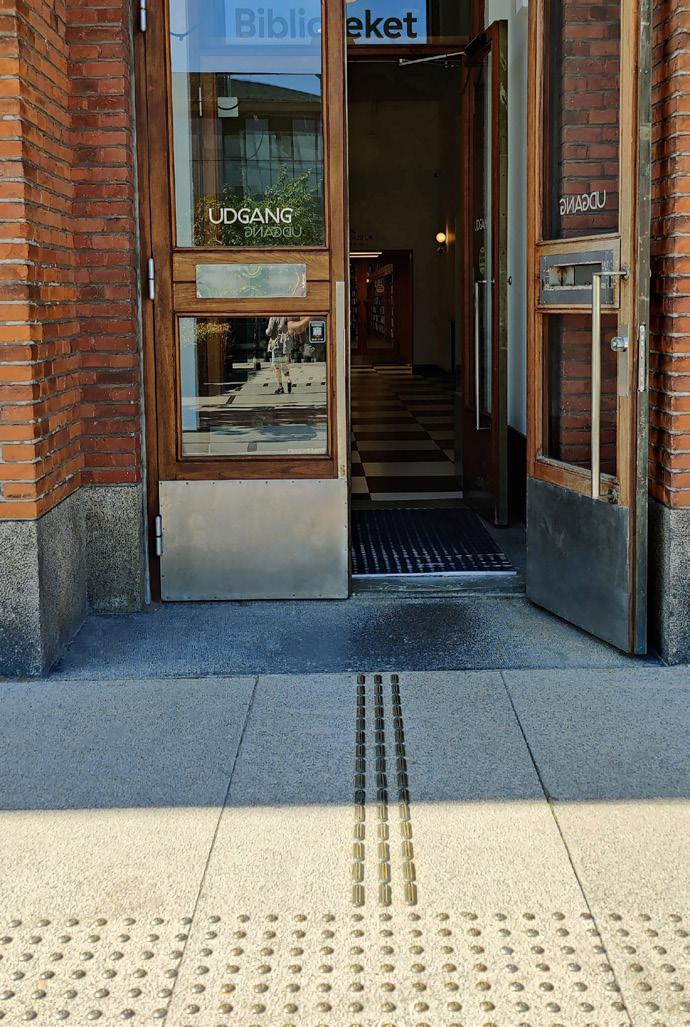

Ein quadratisches oder rundes Aufmerksamkeitsfeld wird dort platziert, wo sich Führungslinien senkrecht zum Aufmerksamkeitsfeld treffen.
EINBAU DER LEITLINIEN
PRINZIPIEN FÜR DEN EINBAU

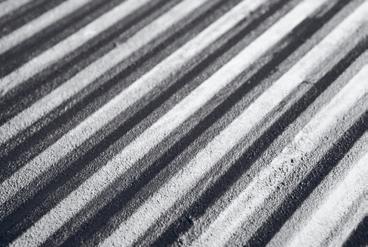

GH Forms Leitlinienelemente werden auf den natürlichen GehLinien so verlegt, dass sie mit Fuß oder Stock ertastet werden können. Sowohl die Form als auch der Ton, der beim Berühren der Steine mit dem Taststock entsteht, leiten Blinde und Sehbehinderte.
Die Serie wurde mit Rücksicht auf Sehbehinderte durch Elemente mit Kontrastfarben ergänzt. Darüber hinaus stellen wir hier nun ein ganzes System vor, das mit durchgefärbten Elementen dazu bestimmt ist, Sehenden den Weg durch größere Gebäude zu zeigen.
Das einfache System besteht aus nur zwei Markierungen: Das Leitlinienelement aus der Wiederholung einer länglichen Form, die „gehen“ bedeutet. Das Knopfelement, das in Feldern platziert wird und „volle Aufmerksamkeit“ bedeutet.

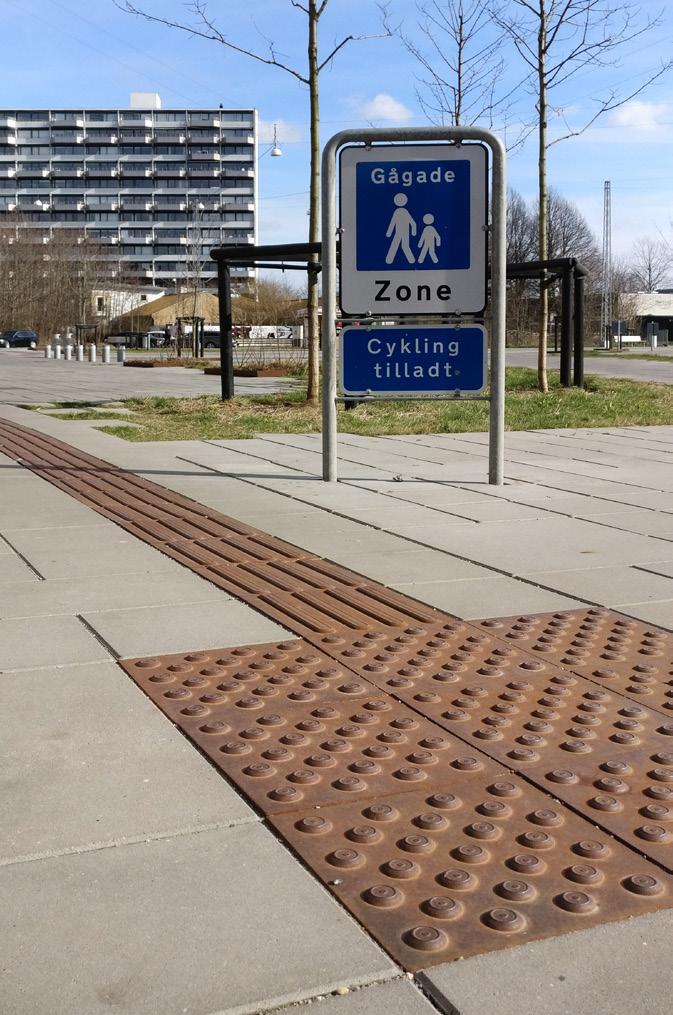

Eine Leitlinie wird rechtwinklig auf ein Aufmerksamkeitsfeld gelegt und darf ohne diese Markierung die Richtung nicht ändern.
Die Leitlinie muss mit einem Aufmerksamkeitsfeld beginnen und enden, damit die Linie leicht gefunden werden kann.
Auf beiden Seiten der Linie muss ausreichend Platz sein, um der Linie in beiden Richtungen folgen zu können.
Die Aufmerksamkeitsfelder sollen darauf hinweisen, dass etwas Neues geschieht, z. B. Ende der Linie, Richtungsänderung, Zebrastreifen, Kartenverkauf, Treppe oder Aufzug.
Aufmerksamkeitsfelder können ohne Linie verwendet werden, aber eine Linie ohne Aufmerksamkeitsfeld ist nicht möglich. Diese Prinzipien sind grundsätzlich und gelten drinnen wie im Freien.
Die Größe eines Aufmerksamkeitsfelds hängt von den Verkehrsbedingungen ab. Als Grundregel sollen die Felder im Freien größer als eine Schrittlänge sein. Bei Platzmangel kann die Größe reduziert werden.
Das Feld vor einem Zebrastreifen oder einer Treppe muss in Gehrichtung mindestens 600 mm lang sein. Das Feld sollte die Breite des Überwegs oder der Treppe haben.

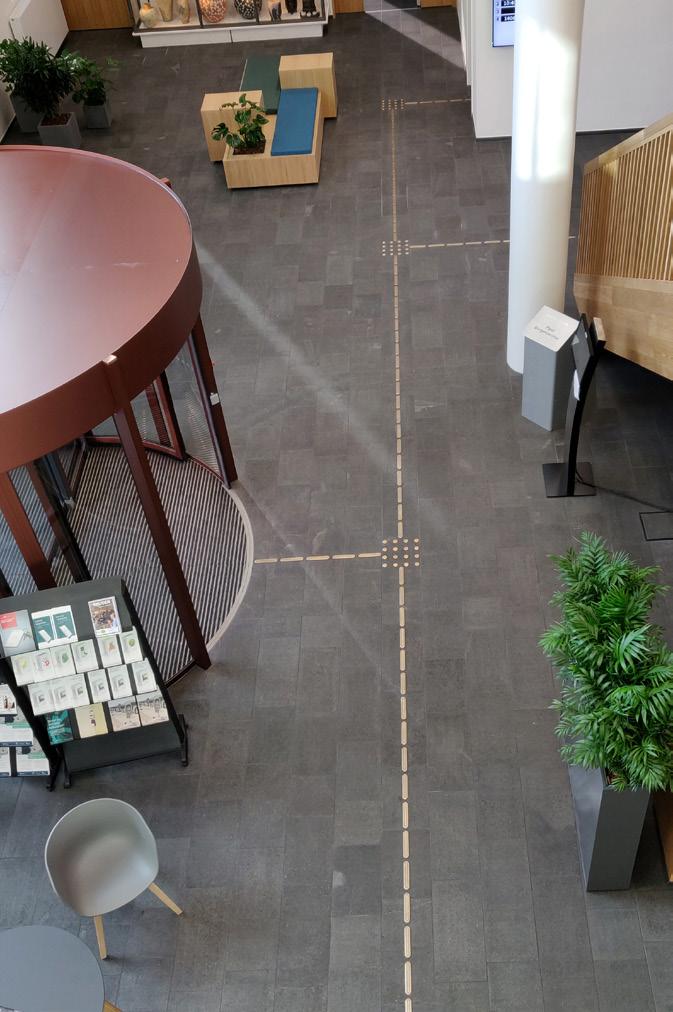

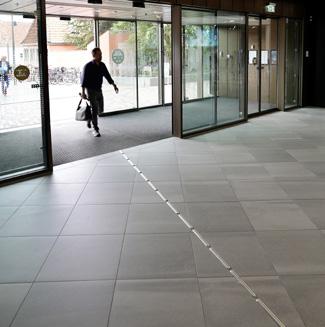

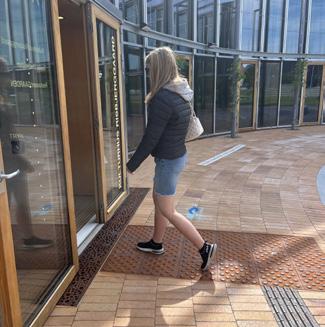

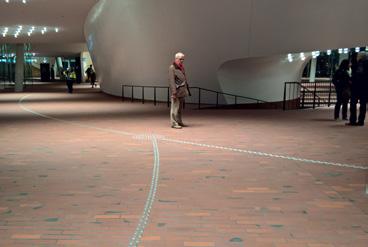

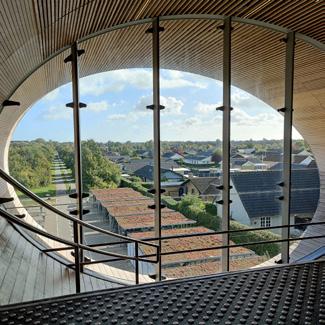

In Gebäuden können Leitlinien zu Rezeption, Aufzug, Toilette, Haupteingang usw. benötigt werden. In Gebäuden kann ein kleineres Aufmerksamkeitsfeld hinreichen, da die Gehgeschwindigkeit üblicherweise niedriger als im Freien ist.
LEITLINIEN UND AUFMERKSAMKEITSFELDER BEI:

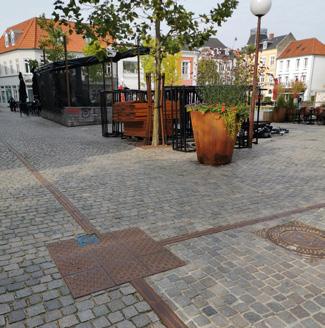

RICHTUNGSÄNDERUNG

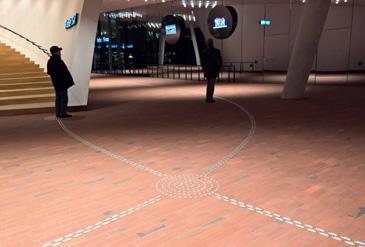

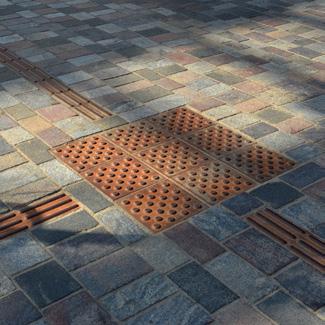

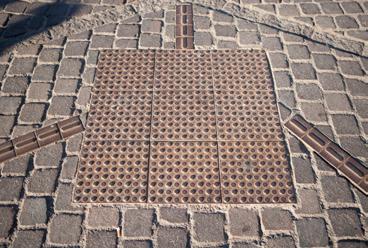

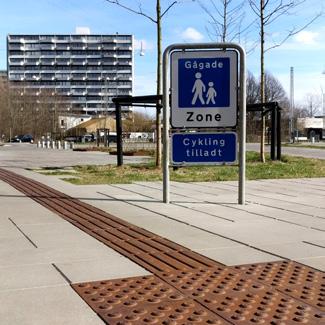

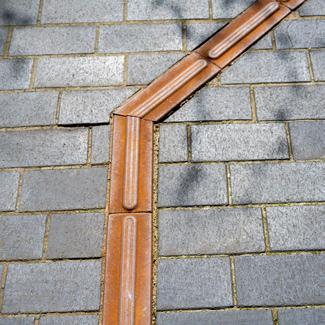

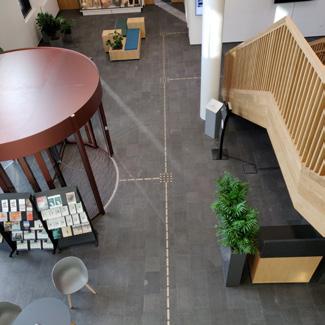

Am Eckpunkt der rechtwinklig zusammentreffenden Linien wird ein quadratisches Aufmerksamkeitsfeld verlegt.

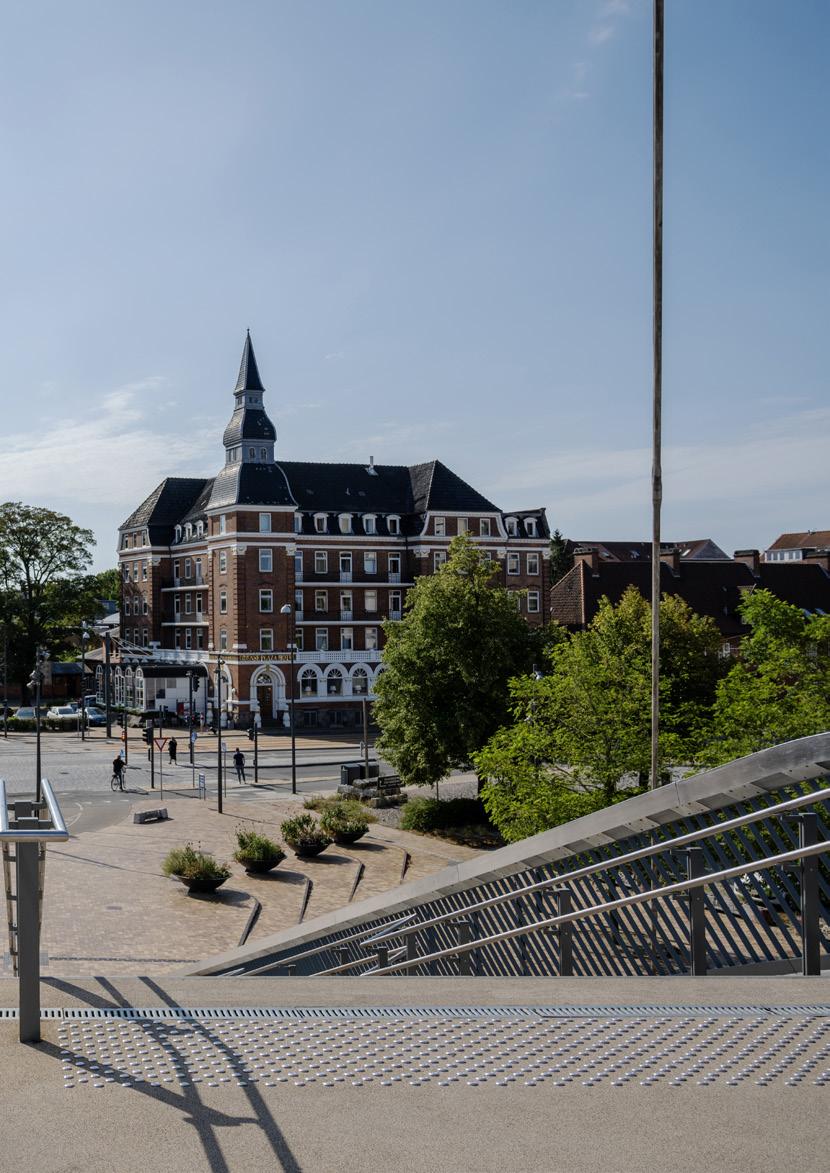

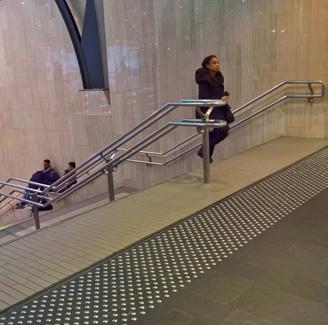

TREPPEN

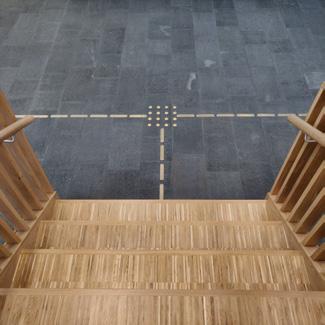

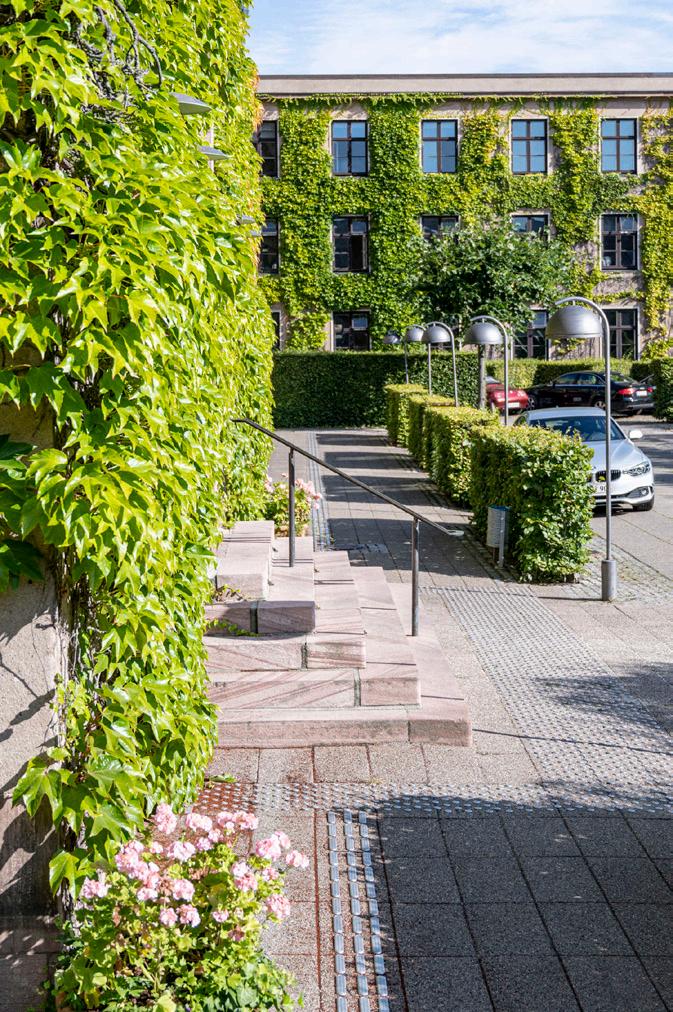

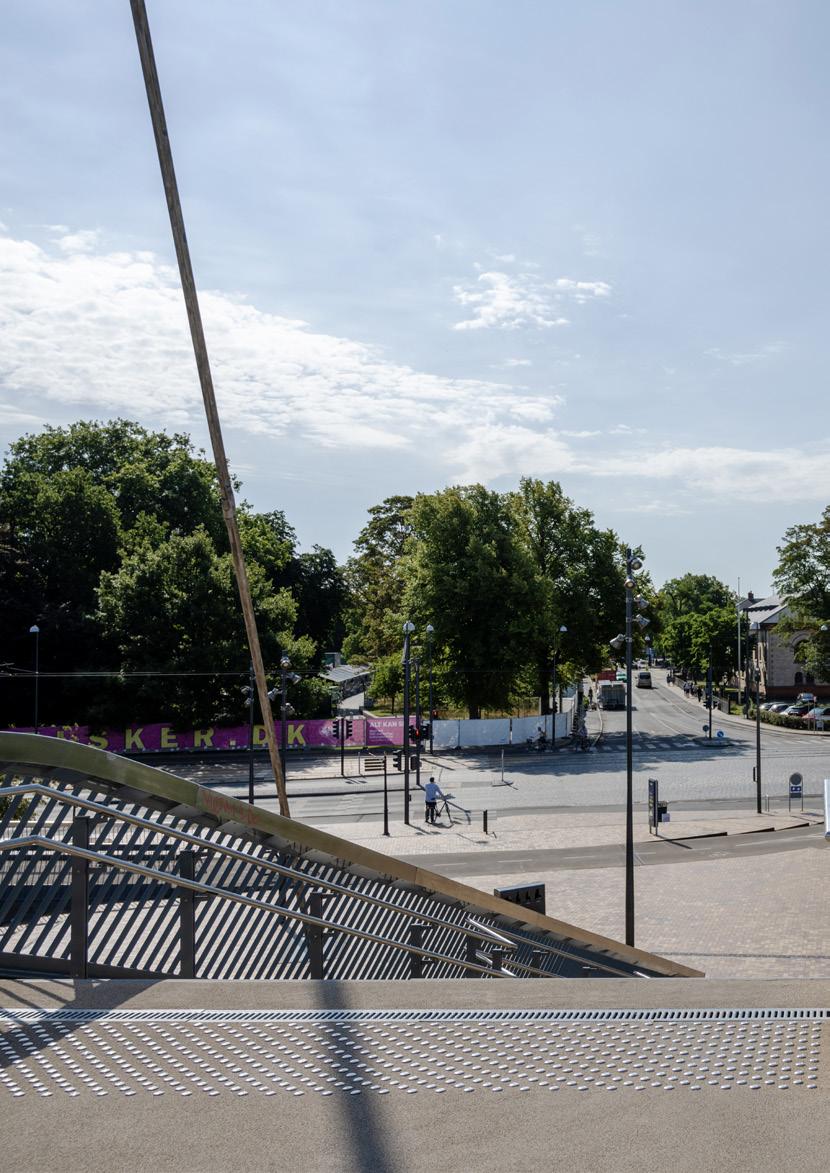

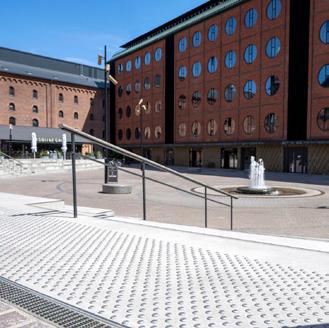

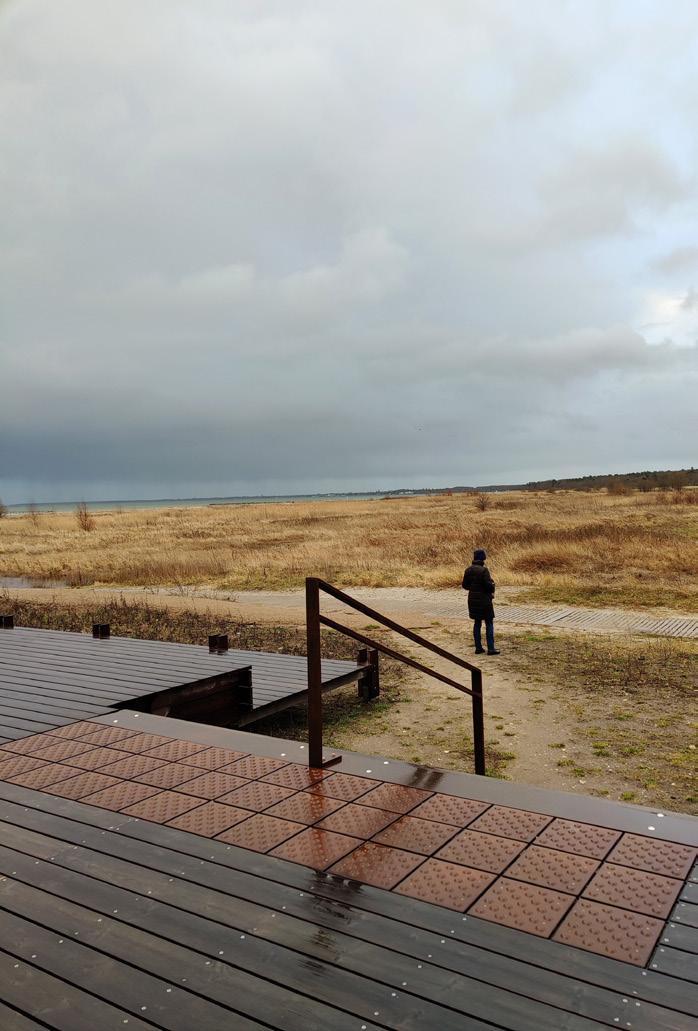

Mindestens 300 mm vor der oberen Treppenstufe wird ein Aufmerksamkeitsfeld von 600 mm länge auf voller Treppenbreite verlegt. Am Fuß der Treppe ist kein Aufmerksamkeitsfeld erforderlich, sofern nicht mitgeteilt werden soll ”hier ist die Treppe”.

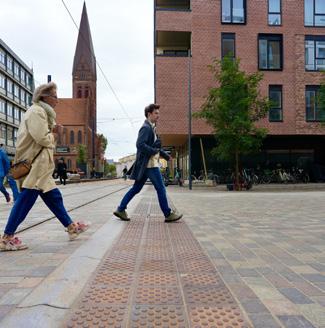

FUSSGÄNGERÜBERGANG
Mindestens 300 mm vor Stopp wird ein mindestens 600 mm langes. Aufmerksamkeitsfeld in voller Breite des Überwegs verlegt.

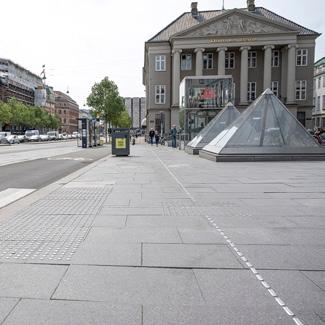

OFFENE PLÄTZE

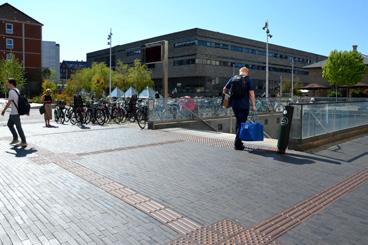

Auf größeren offenen Flächen, Plätzen usw. ohne andere Orientierungspunkte, wird eine Leitlinie mit aufmerksamkeitsfeldern eingebaut. Beim Aufstellen von Marktständen, Radund Verkaufsständen usw. müssen mindestens 500 mm zu beiden Seiten der Leitlinie frei bleiben.

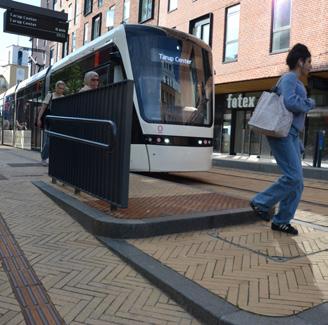

VERKEHRSSCHWERPUNKTE

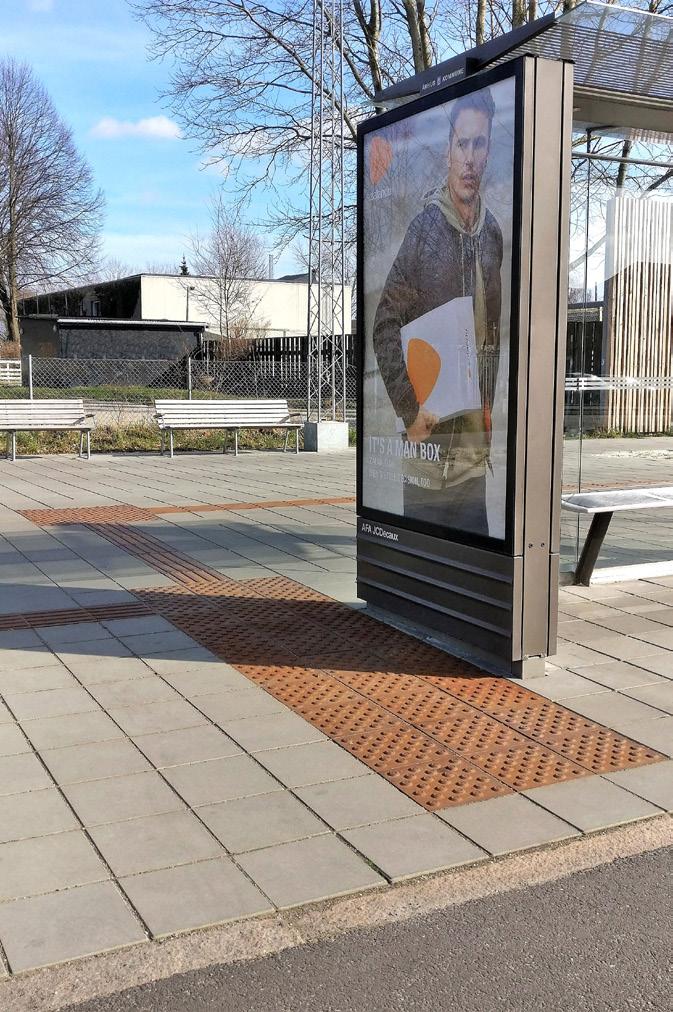

Verkehrsschwerpunkte werden nach den genannten Prinzipien projektiert.

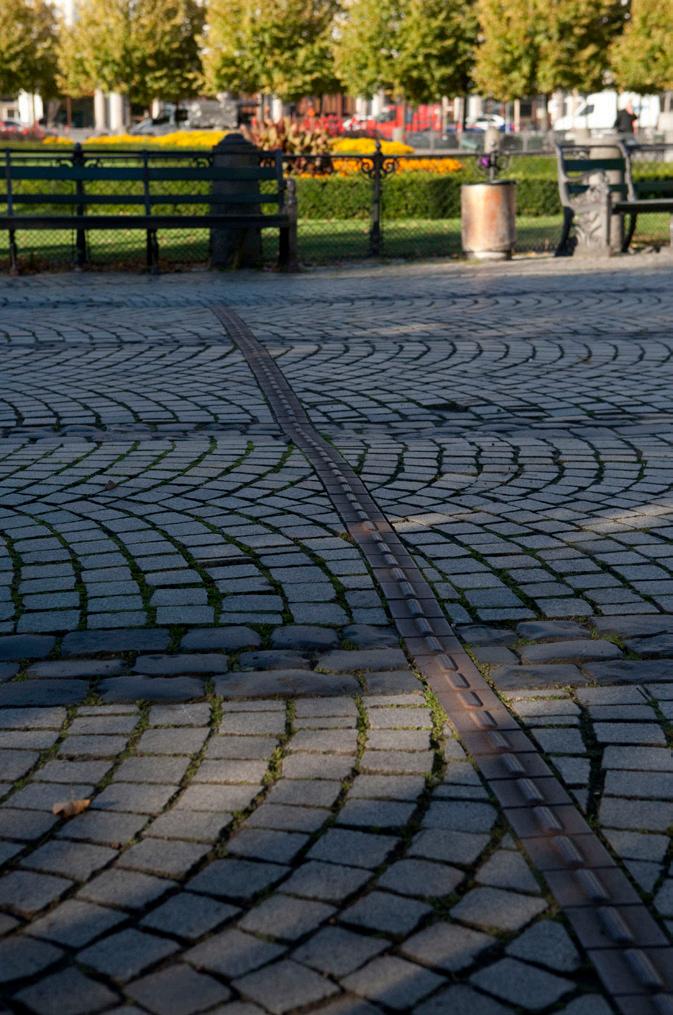

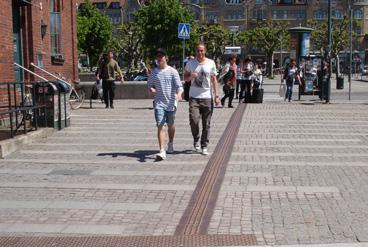

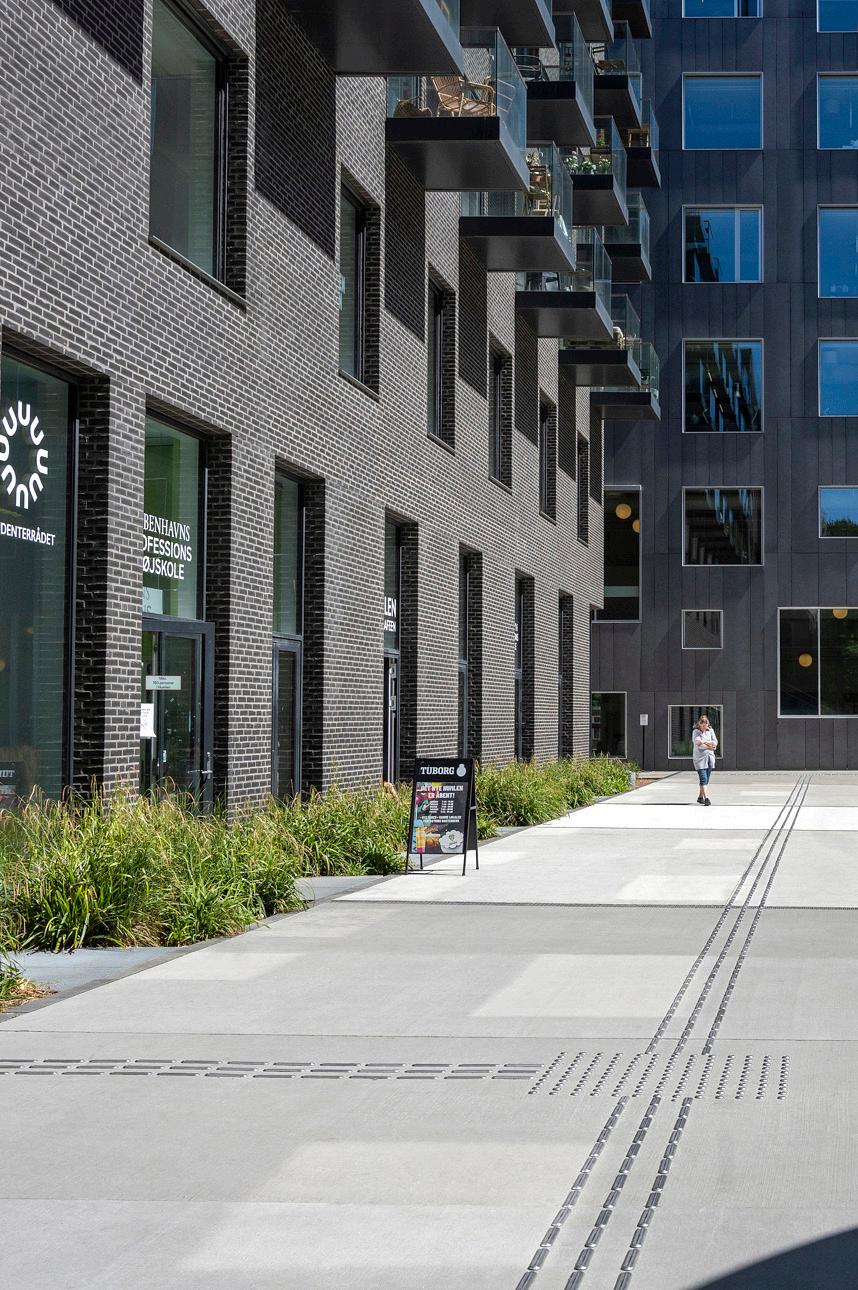

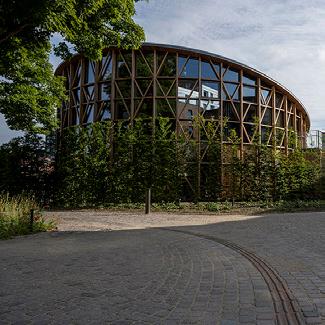

Leitlinien werden so verlegt, dass sie den natürlichen Lauflinien folgen und mit dem Fuß oder Stock ertastet werden können.
Auf größeren Freiflächen, Plätzen etc. Wo es nichts anderes gibt, auf das man sich beziehen kann, wird eine Leitlinie mit Aufmerksamkeitsfeldern festgelegt.
PICTOFORM ® 26 FLIESEN UND KLINKER
LEITLINIENSYSTEM MIT FLIESEN UND KLINKER
Die Gusseisenelemente sind in vielen Varianten erhältlich und können als Fliesen oder Klinker geliefert und eingebaut werden. Die Markierungen werden entweder mit Knöpfen oder Linie gegossen. Die Leitlinie kann als Einzellinie oder als drei parallel laufende Linien ausgeführt werden.
Bei der Verwendung von Leitlinien empfehlen wir, Aufmerksamkeitsfelder an Anfang und Ende der Linie einzubauen. Ebenso sind dort Aufmerksamkeitsfelder anzubringen, wo die Linie ihre Richtung ändert. Aufmerksamkeitsfelder können auch allein verwendet werden, z. B. an Fußgängerüberwegen, Treppen u. ä.
Ein Überblick der Art.-Nr. finden Sie auf Seite 24.

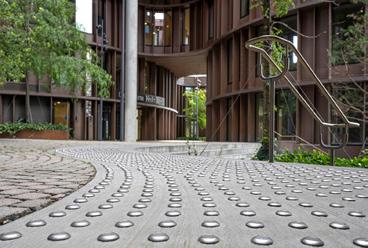

Bitte senden Sie Angaben zu Ihrem Projekt an GH Form – wir helfen Ihnen gern bei der Berechnung der benötigten Mengen. Pictoform® 26 Soloelemente, Bronze / Frederiksberg Bibliothek, Kopenhagen.
Richtlinien für den Innenbereich sind häufig in öffentlichen Einrichtungen zu finden, z. Rezeption, Aufzug, Toilette, hin- und hergehender Haupteingang usw.
PICTOFORM ® 26 PRODUKTÜBERSICHT
FLIESEN UND KLINKER
A21003 Pictoform® Knopfelement Beton
A21004 Pictoform® Knopfelement Beton
B21005 Pictoform® Knopfelement Gusseisen
B21006 Pictoform® Knopfelement Gusseisen
B21007 Pictoform® Knopfelement Gusseisen
B21008 Pictoform® Knopfelement Gusseisen
E11050 Pictoform® Knopfelement Edelstahl
A11011 Pictoform® Leitelement Beton
A11012 Pictoform® Leitelement Beton
B11013 Pictoform® Leitelement Gusseisen
B11018 Pictoform® Leitelement Gusseisen
B11019 Pictoform® Leitelement Gusseisen
B11021 Pictoform® Leitelement Gusseisen
B11020 Pictoform® Leitelement Gusseisen
B22021 Pictoform® Knopfelement Gusseisen
B22023 Pictoform® Knopfelement Gusseisen
B22027 Pictoform® Knopfelement Gusseisen
E22029 Pictoform® Knopfelement Edelstahl
B12031 Pictoform® Leitelement Gusseisen
B12033 Pictoform® Leitelement Gusseisen
B12034 Pictoform® Leitelement Gusseisen
B12035 Pictoform® Leitelement Gusseisen
E12036 Pictoform® Leitelement Edelstahl
B12037 Pictoform® Leitelement Gusseisen
x
SOLOELEMENTEN
D23038 Pictoform® Solo Knopfelement Ø26 mit Montageloch
Bronze
E23039 Pictoform® Solo Knopfelement Ø26 mit Montageloch Edelstahl
D23040 Pictoform® Solo Knopfelement Ø26
Bronze
E23041 Pictoform® Solo Knopfelement Ø26 Edelstahl
D13042 Pictoform® Solo Leitelement 26 x 70 mit Montageloch Bronze
D13046 Pictoform® Solo Leitelement 26 x 90 mit Montageloch Bronze
E13043 Pictoform® Solo Leitelement 26 x 70 mit Montageloch Edelstahl
E13047 Pictoform® Solo Leitelement 26 x 90 mit Montageloch Edelstahl
D13044 Pictoform® Solo Leitelement 26 x 70 Bronze
D13048 Pictoform® Solo Leitelement 26 x 90 Bronze
E13045 Pictoform® Solo Leitelement 26 x 70 Edelstahl
E13049 Pictoform® Solo Leitelement 26 x 90 Edelstahl
ZUBEHÖR
E25001 Klebanker, Edelstahl für Elemente mit Loch
E25002 Holzschraube, Pictoform, Holz, rostfrei 4 x 20 TX20
GH131072 Klebstoff Adheseal, 3 Farben: Grau / Schwarz / Hellgrau
GH131073 Klebstoff, zweikomponenten, 280 ml
GH131074 Klebstoff, zweikomponenten, 280 ml, Winter
GH131075 Entfettungsmittel, Spraydose
GH131076 Lim, Safe seal 290 ml Schwarz
GH131079 Kleberpistole für Zweikomponentenklebstoff
GH131081 Schablone 300 x 300 für Ø26 / Diagonales Pictoform-Knopffeld
GH131082 Schablone 330 x 330 für Ø26 / Quadratisches Pictoform-Knopffeld
PICTOFORM ® 36 PRODUKTÜBERSICHT
FLIESEN UND KLINKER
B21009 Pictoform® Gusseisenfliese m Ø36 mm Knopfelement
B21010 Pictoform® Gusseisenfliese m Ø36 mm Knopfelement
B21011 Pictoform® Gusseisenfliese m Ø36 mm Knopfelement
B21012 Pictoform® Gusseisenfliese m Ø36 mm Knopfelement
x
x
x
x
x
x 70
B11024 Pictoform® Gusseinenfliese m 36 mm breite leitlinie
B11025 Pictoform® Gusseinenfliese m 36 mm breite leitlinie
B11026 Pictoform® Gusseinenfliese m 36 mm breite leitlinie
x
x 70
B11027 Pictoform® Gusseinenfliese m 4 x 36 mm breiter Leitlinie
B11028 Pictoform® Gusseinenfliese m 5 x 36 mm breiter Leitlinie
B11029 Pictoform® Gusseinenfliese m 6 x 36 mm breiter Leitlinie
B11030 Pictoform® Gusseinenfliese m 4 x 36 mm breiter Leitlinie / leuchtende Farbe
B11031 Pictoform® Gusseinenfliese m 4 x 36 mm breiter Leitlinie / ohne Beton
B22009 Pictoform® Gusseisenklinker mit Ø36 Knopfelement
B22010 Pictoform® Gusseisenklinker mit Ø36 Knopfelement
B22011 Pictoform® Gusseisenklinker mit Ø36 Knopfelement
x
x
x 70
x 70
x 400 x 70
x 300 x 70
x 300 x 70
x
x 8
B12024 Pictoform® Gusseisenklinker mit 36 mm breiter Leitlinie
B12025 Pictoform® Gusseisenklinker mit 36 mm breiter Leitlinie
B12026 Pictoform® Gusseisenklinker mit 36 mm breiter Leitlinie
x
x
B12027 Pictoform® Gusseisenklinker mit 4 x 36 mm breiter Leitlinie
B12028 Pictoform® Gusseisenklinker mit 5 x 36 mm breiter Leitlinie
B12029 Pictoform® Gusseisenklinker mit 6 x 36 mm breiter Leitlinie
x
x 8
x 350 x 8
x 400 x 8
SOLOELEMENTEN
B13050 Pictoform® Solo Leitelement m Dorn aus Gusseisen 36 x 290
E13060 Pictoform® Solo Leitelement m Dorn und Farbeinlage, Edelstahl 36 x 290
E13061 Pictoform® Solo Leitelement m Dorn, Edelstahl 36 x 290

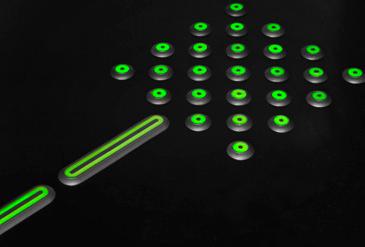

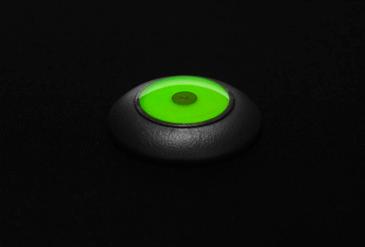

E13070 Pictoform® Solo Leitelement m Dorn und selbstleuchtender Farbeinlage, Edelstahl 36 x 290
B13051 Pictoform® Solo Leitelement m Dorn aus Gusseisen 36 x 180
E13056 Pictoform® Solo Leitelement m Dorn und Farbeinlage, Edelstahl 36 x 180
E13057 Pictoform® Solo Leitelement m Dorn, Edelstahl 36 x 180
E13071 Pictoform® Solo Leitelement m Dorn und selbstleuchtender Farbeinlage, Edelstahl 36 x 180
D13075 Pictoform® Solo Leitelement m Dorn, Bronze 36 x 290
E13058 Pictoform® Solo Leitelement m Farbeinlage, Edelstahl 36 x 180
E13059 Pictoform® Solo Leitelement, Edelstahl 36 x 180
E13062 Pictoform® Solo Leitelement m Farbeinlage 36 x 290
E13063 Pictoform® Solo Leitelement, Edelstahl 36 x 290
E13072 Pictoform® Solo Leitelement m selbstleuchtender Farbeinlage, Edelstahl 36 x 180
E13073 Pictoform® Solo Leitelement m selbstleuchtender Farbeinlage, Edelstahl 36 x 290
D13077 Pictoform® Solo Leitelement, Bronze 36 x 180
D13078 Pictoform® Solo Leitelement, Bronze
x 290
B23051 Pictoform® Solo Knopfelement, Gusseisen Ø36
E23052 Pictoform® Solo Knopfelement m Dorn und Farbeinlage, Edelstahl Ø36
E23053 Pictoform® Solo Knopfelement m Dorn, Edelstahl Ø36
E23074 Pictoform® Solo Knopfelement m Dorn und selbstleuchtender Farbeinlage, Edelstahl Ø36
D23053 Pictoform® Solo Knopfelement, Bronze Ø36
B23056 Pictoform® Solo Knopfelement, Gusseisen Ø36
E23054 Pictoform® Solo Leitelement m Farbeinlage, Edelstahl ohne Dorn Ø36
E23055 Pictoform® Solo Knopfelement, Edelstahl Ø36
E23075 Pictoform® Solo Knopfelement m selbstleuchtender Farbeinlage, Edelstahl Ø36
D23055 Pictoform® Solo Knopfelement, Bronze Ø36
ZUBEHÖR
GH131072 Klebstoff Adheseal, 3 Farben: Grau / Schwarz / Hellgrau
GH131073 Klebstoff, zweikomponenten, 280 ml
GH131074 Klebstoff, zweikomponenten, 280 ml, Winter
GH131075 Entfettungsmittel, Spraydose
GH131076 Lim, Safe seal 290 ml Schwarz
GH131079 Kleberpistole für Zweikomponentenklebstoff
GH131083 Schablone 900 x 900 für Ø36 / Diagonales Pictoform® Knopffeld
GH131084 Schablone 900 x 900 für Ø36 / Quadratisches Pictoform® Knopffeld
GH131085 Schablone 600 x 600 für Ø36 / Diagonales Pictoform® Knopffeld
GH131086 Schablone 600 x 600 für Ø36 / Quadratisches Pictoform® Knopffeld
GH131087 Schablone 300 x 300 für Ø36 / Diagonales Pictoform® Knopffeld
GH131088 Schablone 300 x 300 für Ø36 / Quadratisches Pictoform® Knopffeld

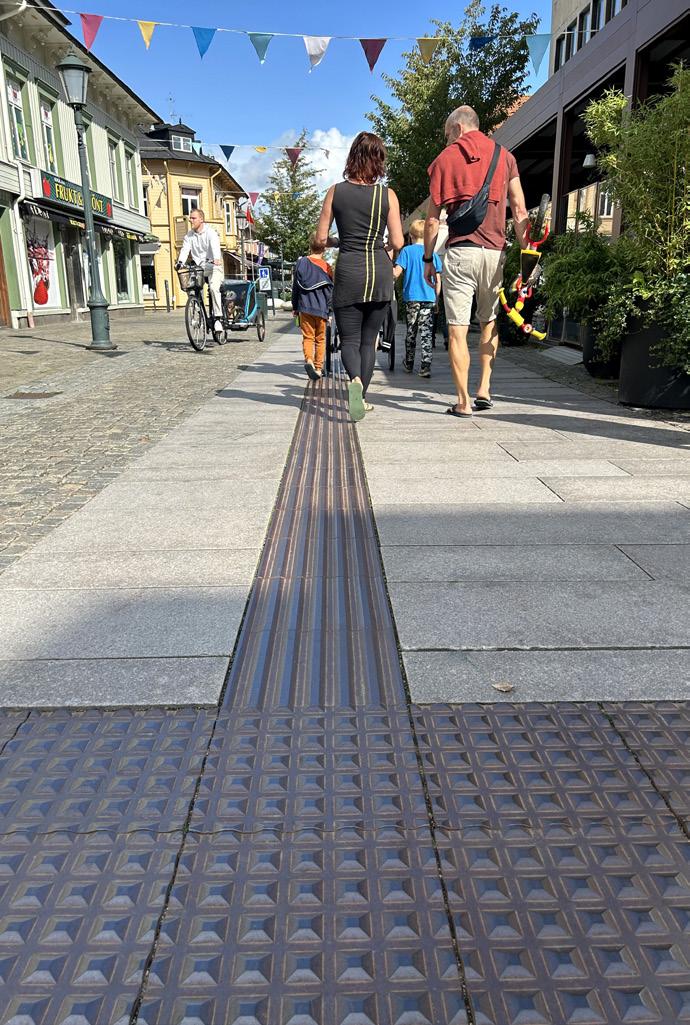

Picto-line
350 x 350 x 70 mm.

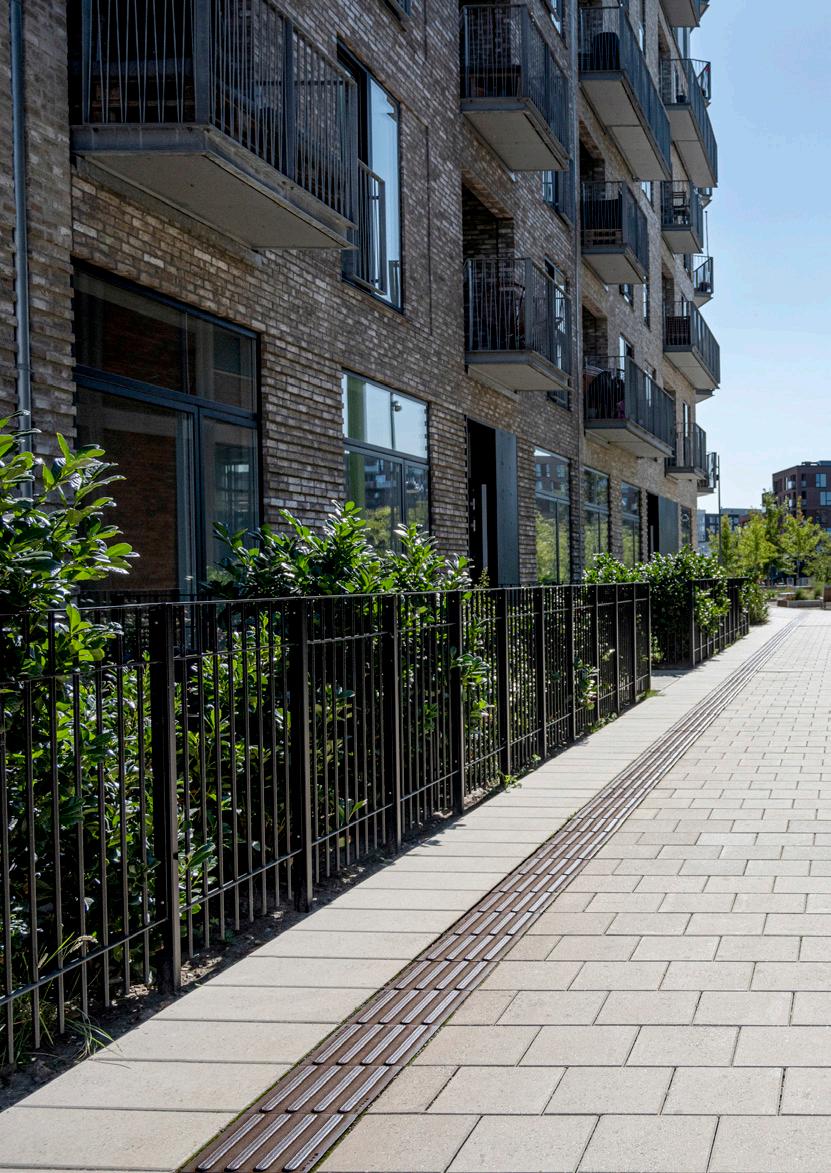

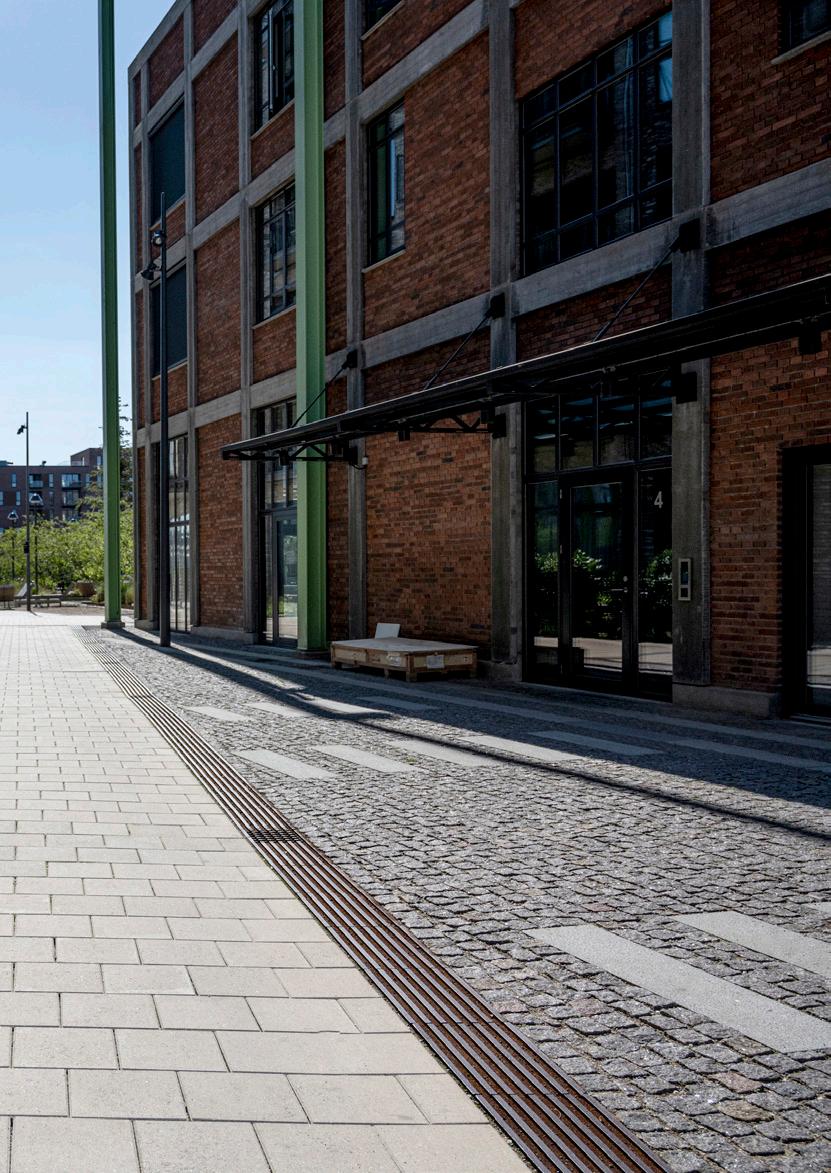

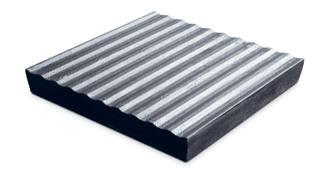

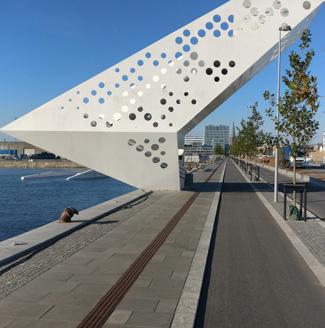

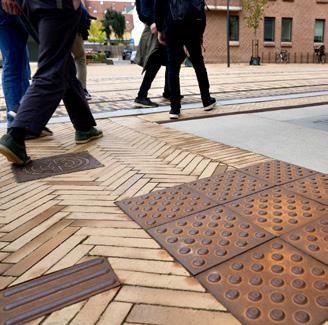

Picto-line® ist eine Serie von zwei Bodenelemeneten, die für verschiedene Situationen bestimmt sind; Leitlinienfliesen und Warnfliesen.
Darüber hinaus sind Leitlinienfliesen mit integriertem Bordstein erhältlich.
PICTO-LINE
Picto-line® ist entweder 350 mm oder 600 mm breit. Die Fliesen bestehen aus Gusseisen mit taktilem Muster. Sie dient dazu, Blinde und Sehbehinderte auf Gängen durch die Stadt zu unterstützen.
Picto-line® ist eine Serie von zwei Bodenelemeneten, die für verschiedene Situationen bestimmt sind; Leitlinienfliesen und Warnfliesen. Darüber hinaus sind Leitlinienfliesen mit integriertem Bordstein erhältlich.
Picto-line® besteht aus Gusseisen. Die Elemente werden verlegt wie alle anderen massiven Fliesen auch.
Das Leitlinienmuster setzt sich durchgehend fort und ergibt so eine ununterbrochene Linie auf ihrer ganzen Länge.
Die Warnfliesen sind mit einem Knopfmuster versehen, das aus der Form der Leitelemente entwickelt wurde.
WA124001 Picto-line® Fliese mit Leitlinie
WA124002 Picto-line® Fliese mit Knöpfen
WA124011 Picto-line® Fliese mit Leitlinie
WA124012 Picto-line® Fliese mit Knöpfen
WA124013 Picto-line® Fliese mit Leitlinie
WA124014 Picto-line® Fliese mit Knöpfen
WA124015 Picto-line® Randfliese mit Leitlinie / Rutschfest
WA124021 Picto-line® Randfliese mit Leitlinie
x
x
x 80 mm
x
x
x 300 x 70 mm
x
x
WA124011
Bronzeelemente bestehen aus der Qualität CUSN 10, die säurefest und sehr verschleißfest ist. Die Oberfläche der Elemente ist sehr gleichmäßig.
D23038 & D13046
PRODUKTWAHL UND MATERIALIEN
PRODUKTINFORMATION
Alle Fliesen und Klinker müssen zusammen mit dem übrigen Belag verlegt werden. Die Fliesen sind für den Außenbereich geeignet. Die Klinker können draußen und drinnen eingesetzt werden und sind insbesondere für große Hallen, an Eingängen und ähnlichen Stellen zu empfehlen.
Fliesen und Klinker der Serien Pictoform® und Picto-line® besitzen eingegossene Markierungen mit Linien oder Knöpfen.

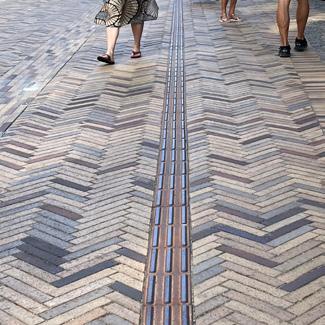

Fliesen oder Klinker mit Linien sind hintereinander zu einer Gehlinie zu verlegen. Fliesen und Klinker mit Knöpfen werden in Aufmerksamkeitsfeldern in der jeweils an der betreffenden Stelle erforderlichen Größe eingesetzt.

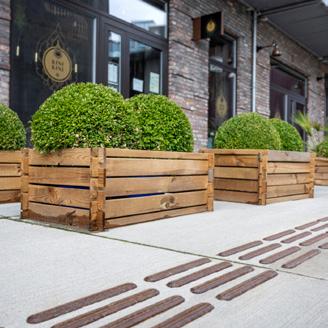

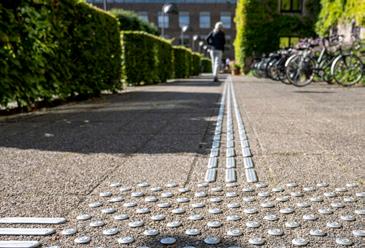

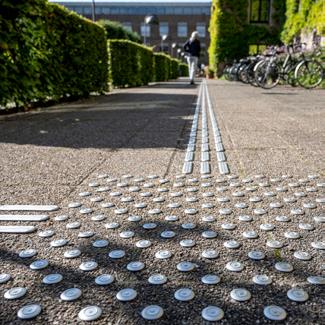

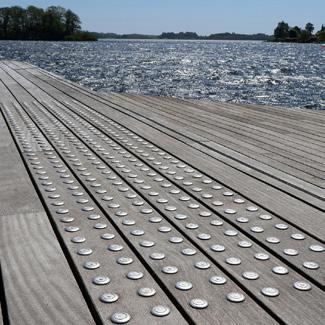

Pictoform® Soloelemente beider Serien, 26 und 36, können je nach Bodenbelag drinnen und draußen verwendet werden. Beide Ausführungen werden oben auf dem vorhandenen Boden angebracht.
Soloelemente der Serie 26 werden nur mit Klebstoff und/ odere Klebstoff und Klebanker angebrecht. Die Soloelemente der Serie 36 werden zum Aufkleben oder mit eingegossenem Dorn geliefert.
Vor dem Anbringen von Einzelelementen ist der Untergrund –evtl. Durch eine Probebohrung – zu beurteilen.
Das Oberflächenmaterial des Bodens und sein Aufbau sowie eventuell darunter liegende installationen, z. B. Fußbodenheizung, entscheiden daüber, ob die Elemente in gebohrten Löchern befestigt oder ausschließlich aufgeklebt werden.
Die Größe der Elemente ist so zu wählen, dass sie nicht über Fugen im Boden angebracht werden müssen.
Auf Böden, in die nicht gebohrt werden kann, z. B. Schiefer, sind die Elemente aufzukleben.
Für den Außenbereich empfehlen wir grundsätzlich, die Elemente mit Klebanker/Dorn zu befestigen.

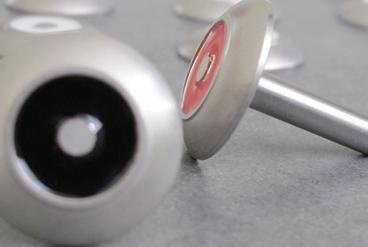

Alle Einzelelemente sind in vielen Ausführungen erhältlich. U. a. sind die Soloelemente der Serie 36 in Edelstahl mit eingegossenen Kontrastfarben erhältlich.
MATERIALIEN
GUSSEISEN
Gusseisen ist ein Material, das im Straßenbild bereits in Form von Kanaldeckeln und Abflussrosten bekannt ist. Die Qualität, aus der Pictoform® und Picto-line® gegossen werden, besitzt
dieselbe Haltbarkeit Klinker und Fliesen aus Gusseisen werden mit einer leicht wässrigen Oberflächenbehandlung in bräunlichem Ton geliefert. Die Behandlung schützt gegen Abfärben auf den umgebenden Belag. Die Oberflächenbehandlung ist nach kurzer Benutzung abgeschabt, und das Gusseisen bekommt langsam die tiefbraune Patina, die man aus dem Straßenbild kennt.
Beim Einbau im Freien müssen die Gusseisenfliesen auf einer Kunststoffunterlage gelagert werden, damit evtl. Rost nicht in Kontakt mit dem bereits fertigen Belag in der Umgebung kommt.
Aus Gusseisen bestehen alle Fliesen und Klinker von Pictoline® und Pictoform® sowie die Soloelemente der Serie 36. Die Fliesen sind 80 mm hoch (Picto-line®) , oder 70 mm hoch (Pictoform®) , hohl gegossen und gefüllt mit sandgemischtem Beton lieferbar, sodass sie zum umgebenden Belag passen und auf die gleiche Weise verlegt werden können.

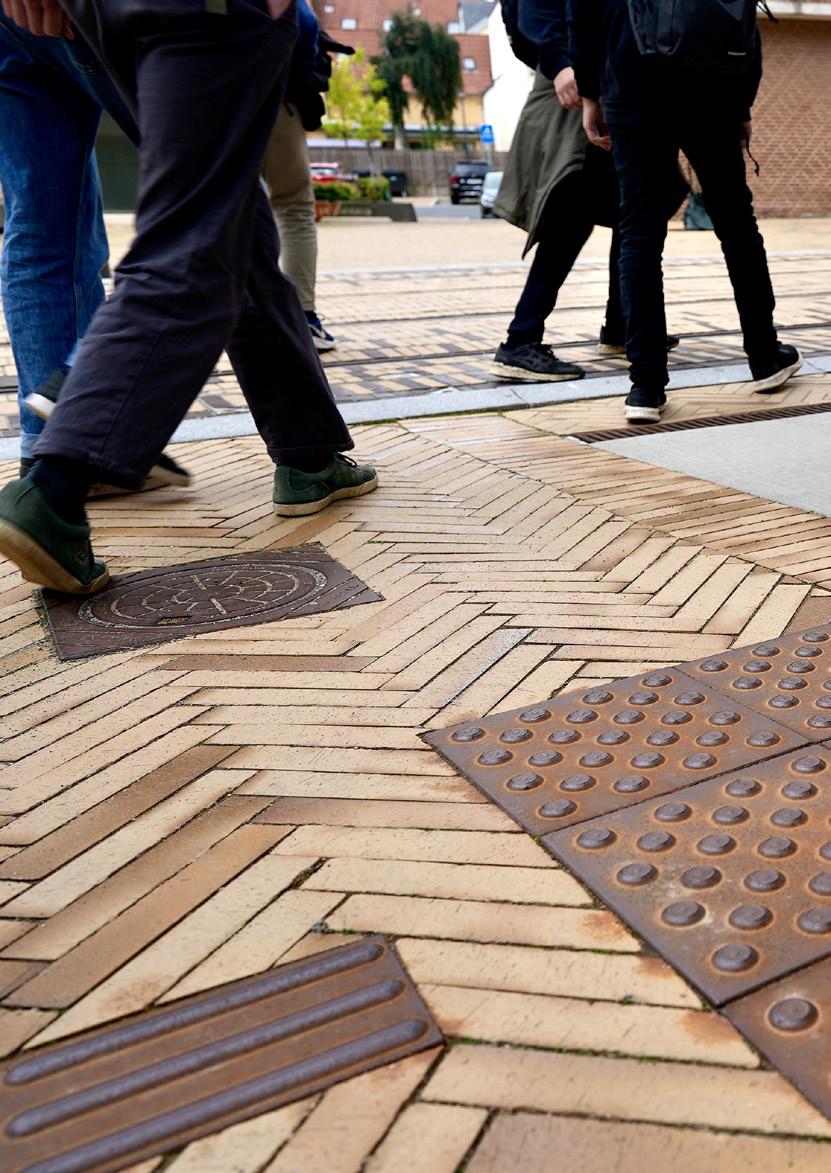

Die Klinker sind 8 mm hoch und werden sowohl draußen wie drinnen normalerweise in nassen Beton verlegt.
EDELSTAHL
Edelstahlelemente werden in der Qualität AISI 316 hergestellt, die säurefest und sehr verschleißfest ist. Die Oberfläche der Elemente ist sehr gleichmäßig.
Unterschiede im Farbton sind aber möglich. Sie verschwinden aber langsam durch den normalen Verschleiß. Wenn die Leitlinie in besonders anspruchsvoller Umgebung z. B. in direkter Nachbarschaft von Eisenbahnschienen oder in Hallenbädern, eingebaut werden soll, können die Elemente gebeizt geliefert werden.
Aus Edelstahl bestehen alle Soloelemente von Pictoform® der Serien 26 und 36, Klebanker, sowie einige Fliesen und Klinker. Die Soloelemente der 26-Serie sind mit oder ohne Löcher lieferbar. Die Soloelemente der 36-Serie sind mit oder Dorn und auch mit oder ohne Kontrastfarbe erhältlich, die mit lösungsmittelfreiem Epoxy direkt ins Element eingegossen wird. Die Kontrastfarbe ist auf Bestellung lieferbar.
BRONZE
Bronzeelemente bestehen aus der Qualität CUSN 10, die säurefest und sehr verschleißfest ist. Die Oberfläche der Elemente ist sehr gleichmäßig. Unterschiede im Farbton sind aber möglich. Sie verschwinden aber langsam durch den normalen Verschleiß.
Aus Bronze bestehen die Soloelemente der Serie Pictoform® 26 mit und ohne Löcher. Zur Befestigung dienen dieselben Klebanker aus Edelstahl, die auch für die Stahlelemnente der Serie verwendet werden.

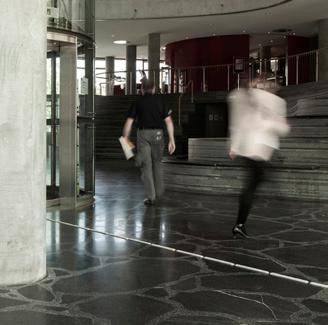

In großen Freiräumen, in denen es nichts anderes gibt, an dem man sich orientieren kann, wird eine Leitlinie mit Aufmerksamkeitsfeldern etabliert. Pictoform® 36 Soloelemente.
E13057 & E23053
MENGENBERECHNUNG
MENGENBERECHNUNG FÜR SOLOELEMENTE
PICTOFORM ® 26
Für Leitlinien pro Meter:
10 Stck. 90 mm Leitelemente
12 Stck. 70 mm Leitelemente
Aufmerksamkeitsfeld im Diagonalmuster mit Mittenabstand waagerecht / senkrecht 75 mm:
300 x 300 mm = 0,1 m2 = 25 Stck. Knopfelemente
600 x 600 mm = 0,36 m2 = 113 Stck. Knopfelemente
900 x 900 mm = 0,81 m2 = 265 Stck. Knopfelemente
1000 x 1000 mm = 1 m2 = 356 Stck. Knopfelemente
PICTOFORM ® 36
Für Leitlinien pro Meter:
3,3 Stck. 290 mm Leitelemente
5,5 Stck. 180 mm Leitelemente
Aufmerksamkeitsfeld im Diagonalmuster mit Mittenabstand waagerecht/senkrecht 100 mm:
300 x 300 mm = 0,1 m2 = 13 Stck. Knopfelemente
600 x 600 mm = 0,36 m2 = 61 Stck. Knopfelemente
900 x 900 mm = 0,81m2 = 145 Stck. Knopfelemente
1000 x 1000 mm = 1 m2 = 181 Stck. Knopfelemente
Aufmerksamkeitsfeld im Quadratmuster mit Mittenabstand 60 mm:
300 x 300 mm = 0,1 m2 = 25 Stck. Knopfelemente
600 x 600 mm = 0,36 m2 = 100 Stck. Knopfelemente
900 x 900 mm = 0,81 m2 = 225 Stck. Knopfelemente
1000 x 1000 mm = 1 m2 = 279 Stck. Knopfelemente
Aufmerksamkeitsfeld im Quadratmuster mit Mittenabstand waagerecht/senkrecht 85 mm:
300 x 300 mm = 0,1 m2 = 16 Stck. Knopfelemente
600 x 600 mm = 0,36 m2 = 49 Stck. Knopfelemente
900 x 900 mm = 0,81 m2 = 121 Stck. Knopfelemente
1000 x 1000 mm = 1 m2 = 144 Stck. Knopfelemente
MENGENBERECHNUNG FÜR KLINKER & FLIESEN - Pictoform® 26, Pictoform® 36 & Picto-line®

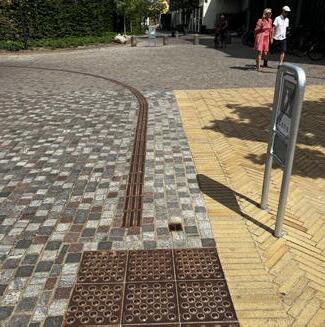

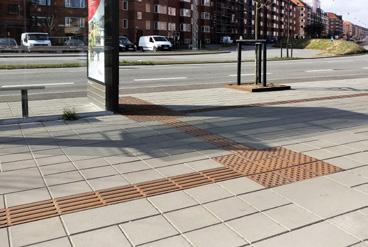

LEITLINIEN / Klinker und Fliesen
Für Leitlinien pro Meter:
100 x 100 mm = 10 Stck.
100 x 300 mm = 3,3 Stck.
300 x 300 mm = 3,3 Stck.
350 mm lange Elemente = 2,9 Stck.
400 mm lange Elemente = 2,5 Stck.
600 x 600 mm = 1,7 Stck.
AUFMERKSAMKEITSFELDER / Klinker und Fliesen
Für 1 m2 Aufmerksamkeitsfeld:
300 x 300 mm Knopfelemente = 11,1 Stck.
350 x 350 mm Knopfelemente = 8,2 Stck.
400 x 400 mm Knopfelemente = 6,25 Stck.
600 x 600 mm Knopfelemente = 2,8 Stck.
WEITERE
GH FORM
GH Form besitzt langjährige Erfahrung mit der Beratung bei der Projektierung von Blindenleitlinien mit Pictoform® und steht gern mit Vorschlägen bereit, wie mit geringstem Materialaufwand Leitlinien in ein Projekt integriert werden können.
PFLEGE DER LEITLINIEN
Wir empfehlen die Überprüfung von Leitlinie und Aufmerksamkeitsfeldern, die mit Soloelementen eingebaut wurden, einmal jährlich, sodass eventuell entstandene Schäden behoben werden können.
Über eingebauten Soloelementen empfehlen wir das Schneeräumen mit Besen und Kehrmaschine. Schneepflugeinsatz reißt eventuell die Markierungselemente los. Fliesen und Klinker aus Gusseisen werden gereinigt wie der umgebende Belag.
MONTAGE
GH Form empfiehlt auch, Soloelemente von GH Form-Monteuren oder einer unserer festen Partnerfirmen in Nordeuropa einbauen zu lassen. Nur so können wir die Haltbarkeit der angebrachten Leitlinien und Aufmerksamkeitfelder garantieren.
Wir empfehlen auch den Abschluss eines Wartungsvertrags zwischen Bauherrn und GH Form oder einem unserer Partnerunternehmen.
DOKUMENTATION
Bei der Lieferung von Pictoform® liegt Folgendes dem Produkt bei
• FDV-Dokumentation
• Installationsanleitung
EPD-ZERTIFIZIERTE PRODUKTE
Alle Pictoform®-Produkte aus Gusseisen sind EPD-zertifiziert – eine Umwelt-Produktdeklaration entwickelt nach anerkannten europäischen und internationalen Normen entsprechend den Anforderungen der EN 15804.
Unsere produktspezifischen EPD-Zertifizierungen helfen unseren Kunden bei ihren Umweltdokumentationen. Diese EPD-Zertifizierungen sind in der Datenbank epddanmark.dk von EPD Danmark zu finden.
Wir helfen Ihnen gern.
Bitte rufen Sie uns an: +45 59 44 09 90 oder schreiben Sie: mail@ghform.dk
epddanmark epddanmark.dk
AQUAFORM
REGENWASSERABLEITUNG
BÄNKE IM STÄDTISCHEN RAUM
BÄNKE, RUNDBÄNKE, TISCH-BANK-KOMBINATIONEN
FLORAFORM
BAUMSCHEIBENROSTE UND BLUMENKÜBEL
LICHT IM STÄDTISCHEN RAUM
BELEUCHTUNG
HISTORISCHE GUSSARBEITEN
WIR REKONSTRUIEREN HISTORISCHE GUSSTEILE
FASSADEN- UND DACHFENSTER
GUSSEISERNE FENSTER
