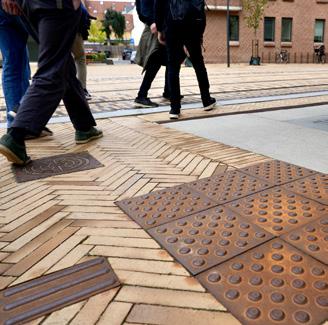

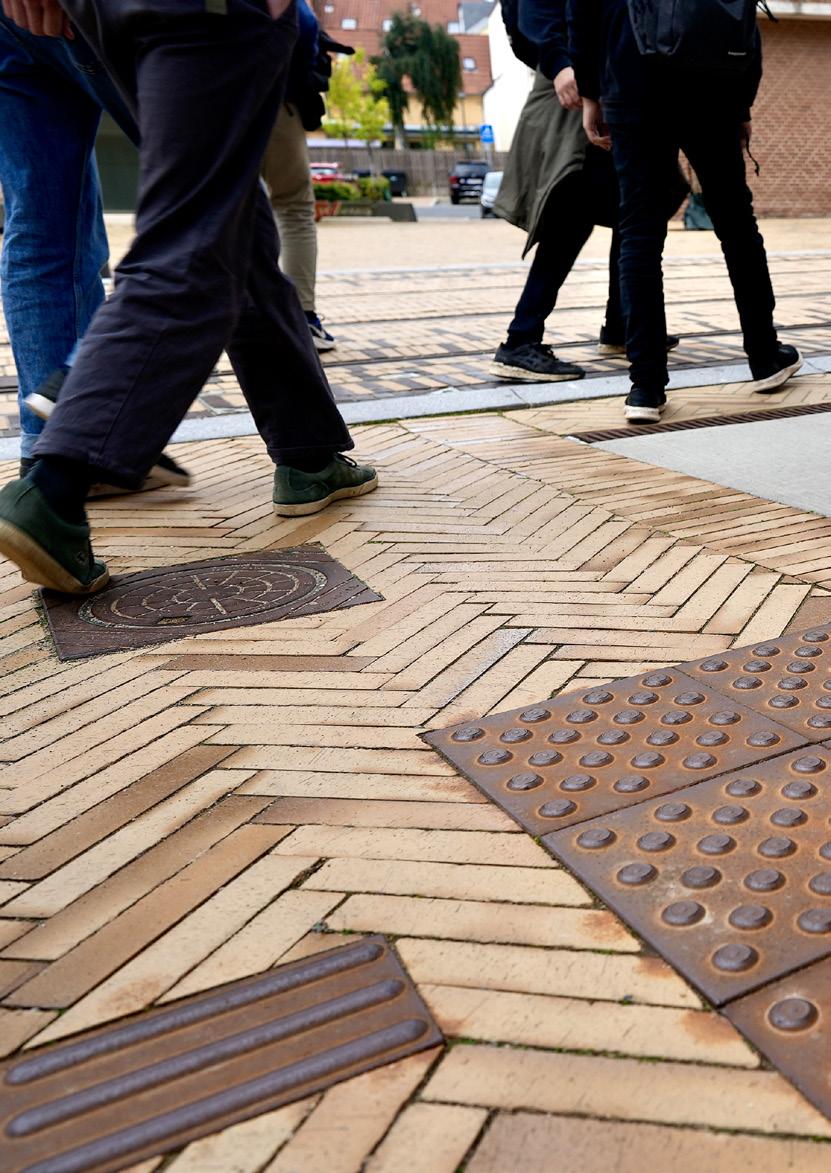

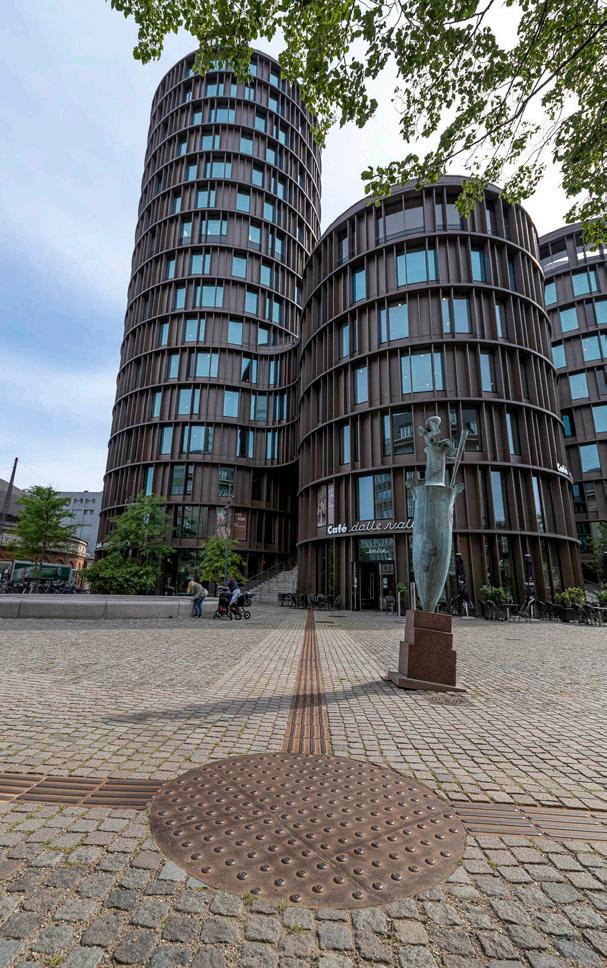

Markeringsplatta som klinker med Ø36 mm knoppar i obehandlat gjutjärn.
B22009
LEDELINJESYSTEMER
– BLINDA OCH SYNSVAGA PERSONER NÄR DE FÄRDAS GENOM STADEN
Pictoform® ledlinje system är ett av resultaten från forskningsprojektet ”Stadskarta för blinda”, som startades av Dansk Design Center och Företagsfrämjandestyrelsen under 1993.
Knud Holscher Industriel Design och landskapsarkitekt Charlotte Skibsted skapade i samarbete med GH Form under 1995 beläggningsstenarna som skulle hjälpa till att leda blinda och synsvaga personer säkrare genom staden. Picto-line®-serien ritades av White Arkitekter i samarbete med GH Form.
Beläggningsstenarna kan användas för många syften. De kan markera en rutt över en yta, markera en växling mellan t.ex. trottoar och körbana, ange busshållplatser med mera. Det finns i synnerhet ett behov att etablera systemet i trafikknutpunkter och stadscentra med öppna platser och gågator.
Alla principer och riktlinjer i denna katalog är vägledande och inte universella, eftersom krav och specifikationer varierar inom enskilda länders kulturer. En lokal blindkonsult kan involveras i de enskilda projekten.
GH Form tilldelades 1997 ID-priset och 2015 iF Award för Pictoform® ledlinjer för blinda.
Alla våra Pictoform® är gjutna och EPD-certifierade – en miljövarudeklaration som tagits fram i enlighet med erkända europeiska och internationella standarder och kraven i EN 15804. Våra EPD-certifieringar finns i EPD Danmarks databas på epddanmark.dk.
Pictoform® är bedömda av Byggvarubedömningen och Sundahus. Det innebär att våra bedömda produkter granskas med avseende på kemikalieinnehåll, livscykel och hållbara leveranskedjor. På så sätt bidrar vi till att göra det lättare att bygga hållbart. Läs mer på Byggvarubedomningen.se
Man använder sig av Valplattor vid ändring av riktning/riktningar, vilket är tomma fält som också har kontrast färg till markbeläggningen, precis som led- och markeringplattorna också borde ha.
ETABLERING AV LEDLINJER
PRINCIPER FÖR ETABLERING
GH Forms ledlinje element läggs så att de följer de naturliga gångstråken och kan kännas av med fot eller käpp. Både mönstrens form och de ljud stenarna avger när de berör med blindkäppen bidrar till att leda blinda och synsvaga personer.
Systemet är enkelt med sina tre markeringar:
Ledlinjer består av avlånga upphöjda linjer vilket läggs med jämna mellanrum och betyder `Gå´.
Markeringsknoppar placeras i fält när gångstråket upphör och betyder `full uppmärksamhet´.
Valfält består av ett tomt fält och läggs mitt i en gångsträcka där man har fler riktningar än ett; `Val`.
En ledlinje läggs vinkelrät mot ett valfält, och får inte ändra riktning utan denna markering.
Ledlinjen ska börja och sluta med ett uppmärksamhetsfält för att säkerställa att det är lätt att hitta in till linjen, men även för att man ska veta när den upphör och eventuell fara är framför en.
Det ska finnas gott om utrymme på båda sidorna av ledlinjen, eftersom man ska kunna gå i båda riktningarna.
Uppmärksamhetsfälten ska göra uppmärksam på att det sker något nytt, t.ex. att ledlinjen upphör, riktningsändring, fotgängarövergång, biljettförsäljning, trappor och hissar.
Uppmärksamhetsfält kan etableras utan linje, men man kan inte etablera en linje utan uppmärksamhetsfält. Dessa principer är grundläggande och gäller både utom- och inomhus.
Storleken på ett uppmärksamhetsfält beror på den aktuella trafiksituationen. Som huvudregel ska fälten utomhus ha minst ett stegs längd. Där utrymmet är för trångt kan man reducera fältstorleken.
Fältet framför fotgängarövergångar och ovanpå trappor ska minst vara 600 mm djupa. Fältet ska ha övergångens eller trappans bredd.
LEDLINJER OCH UPPMÄRKSAMHETSFÄLT VID:
RIKTNINGSÄNDRING

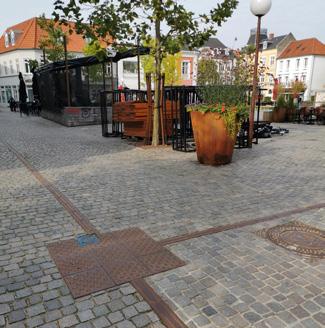

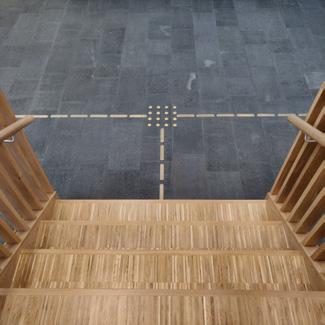

Man placerar ett kvadratiskt valfält där ledlinjer möts, vinkelrät på normalt 350x350 mm, med inga linjer eller knoppar, där ledlinjerna möts upp och fortsätter efter valfältet i den nya riktningen/riktningarna.

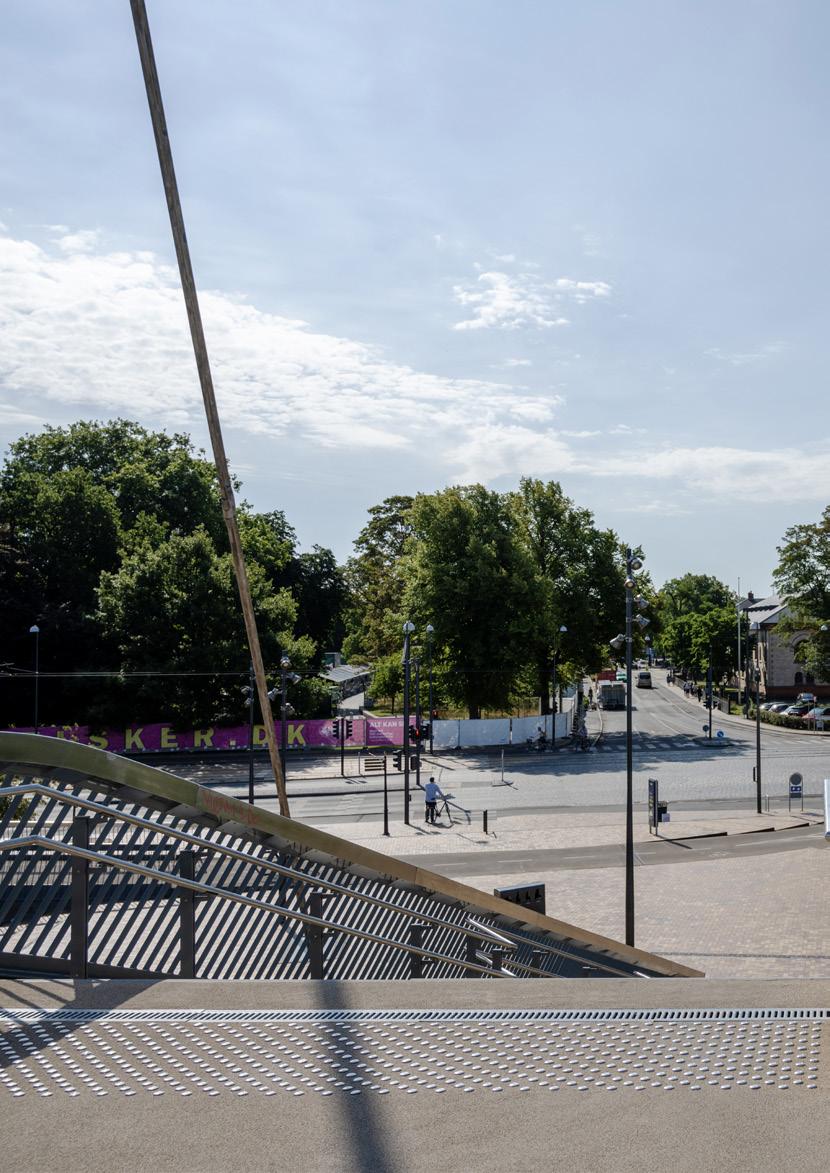

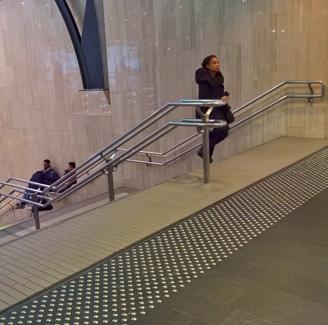

TRAPPOR

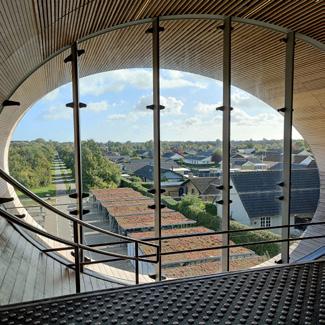

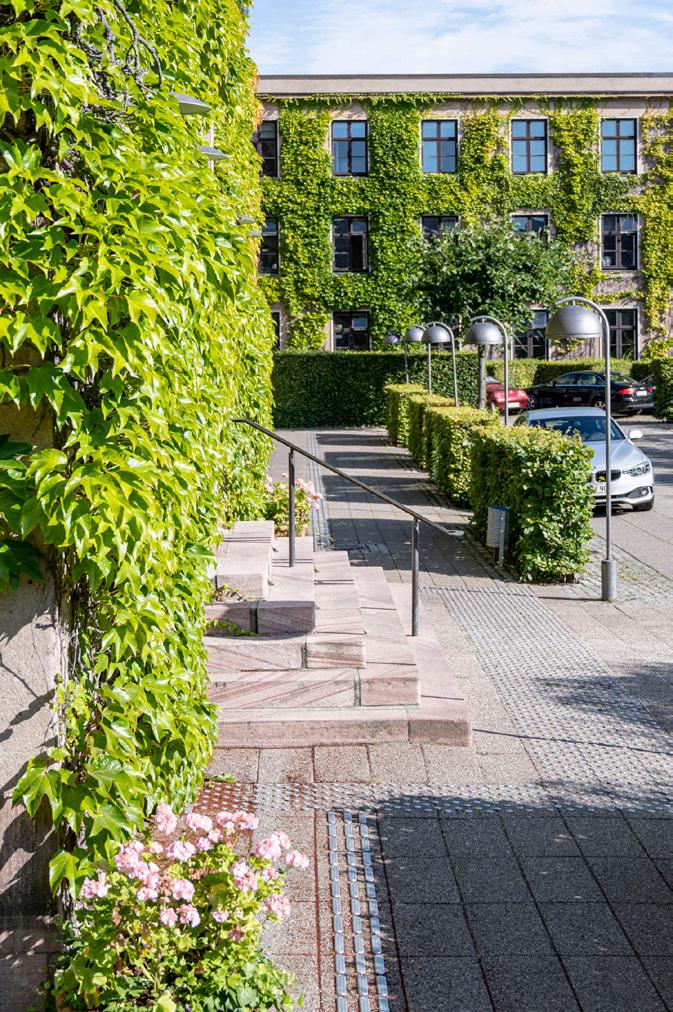

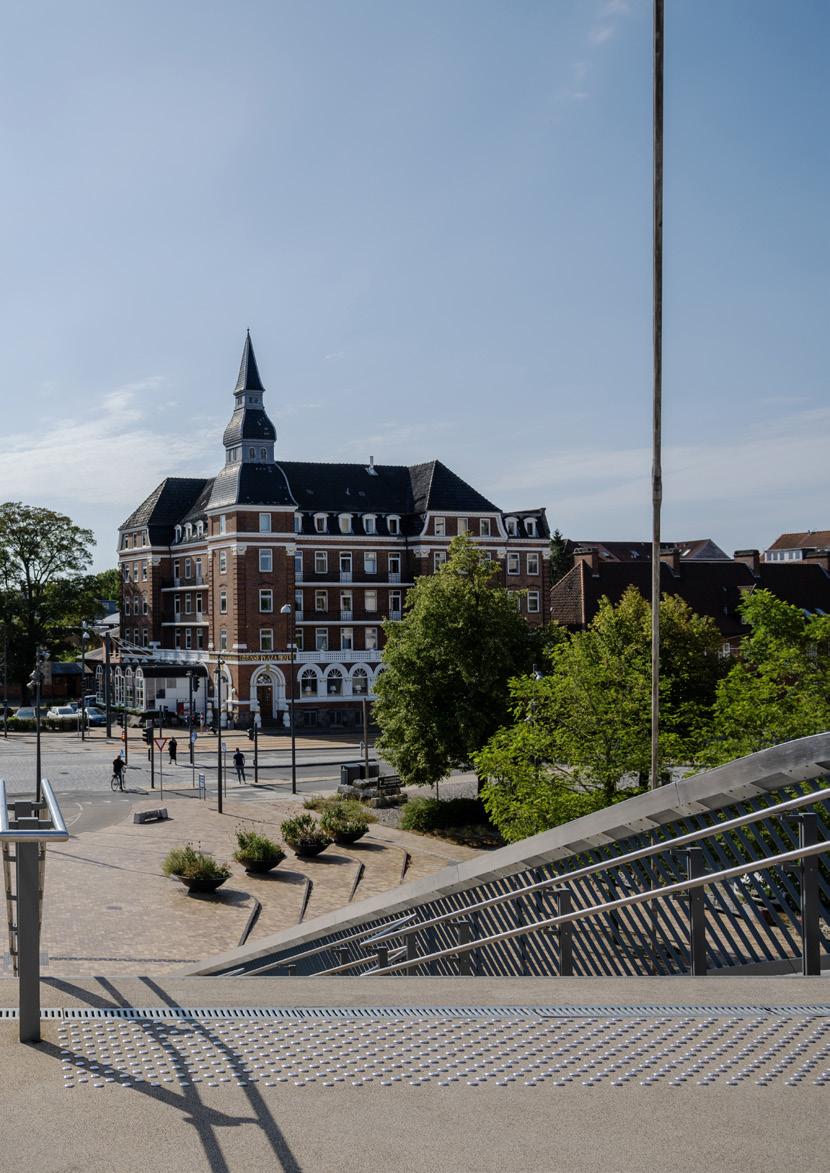

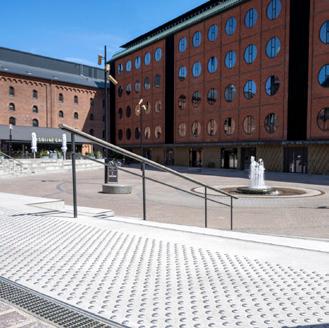

Minst 300 mm innan trappans översta steg placerar man ett uppmärksamhetsfält på 600 mm i hela trappans bredd. Vid trappans fot behövs inget uppmärksamhetsfält, såvida man inte behöver signalera ”här är trappuppgången”.
FOTGÄNGARÖVERGÅNG

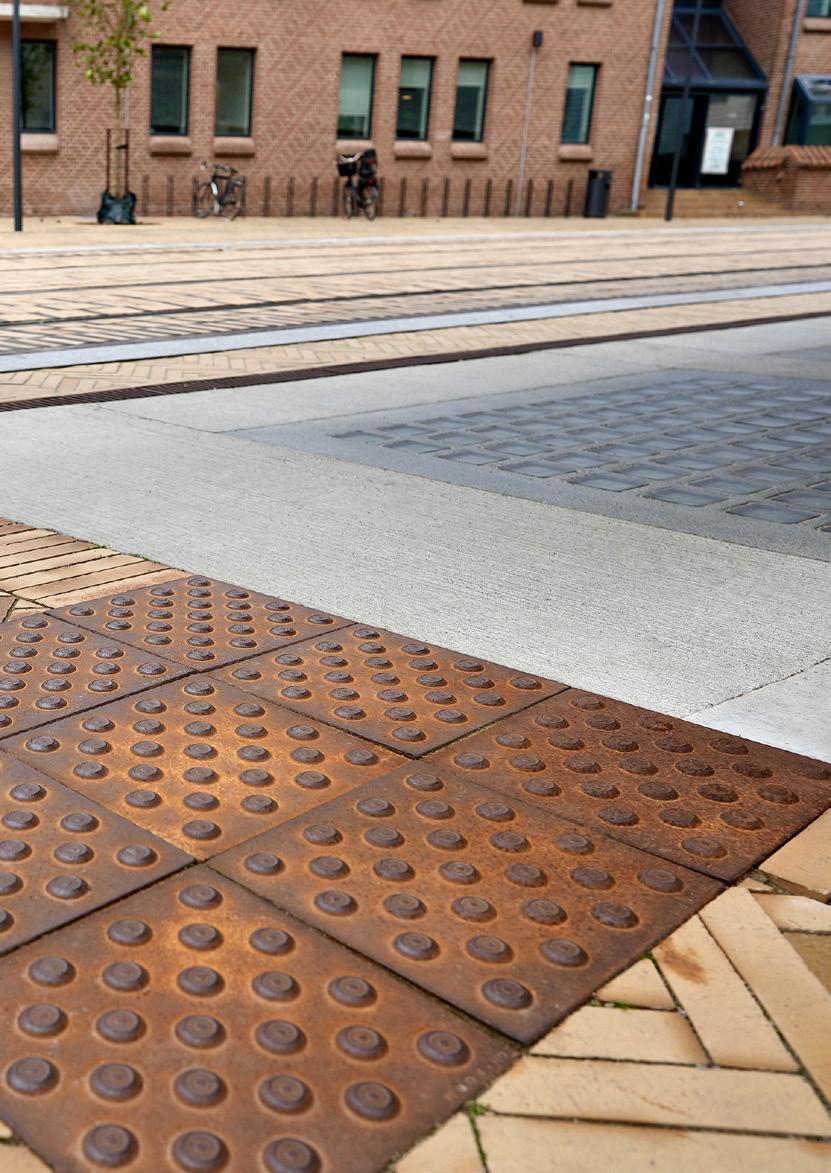

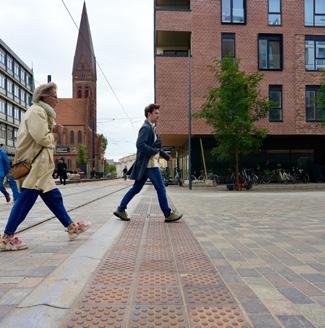

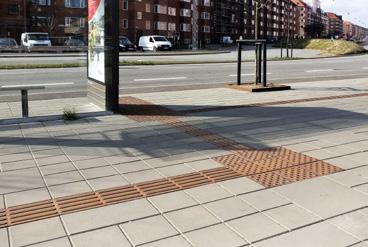

Minst 300 mm före stoppet placeras ett uppmärksamhetsfält på minst 600 mm i hela fotgängarövergångens bredd.
ÖPPNA PLATSER

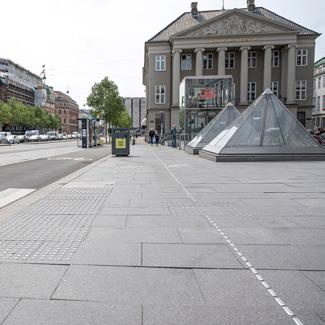

På större, öppna platser, torg och liknande, där det inte finns annat att orientera sig efter, skapar man en ledlinje med uppmärksamhetsfält och ändras riktning eller man har fler än en att välja på, har man även valfält.
Vid uppställning av stånd, cykel- och klädställ och liknande ska man säkra plats för minst 500 mm fri passage på båda sidor av ledlinjen.

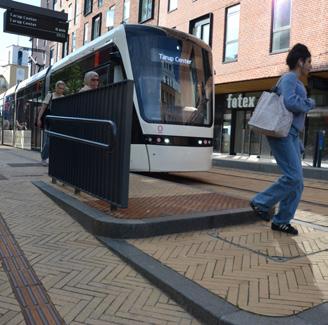

TRAFIKKNUTPUNKTER
Trafikknutpunkter projekteras enligt de nämnda principerna.
INOMHUS

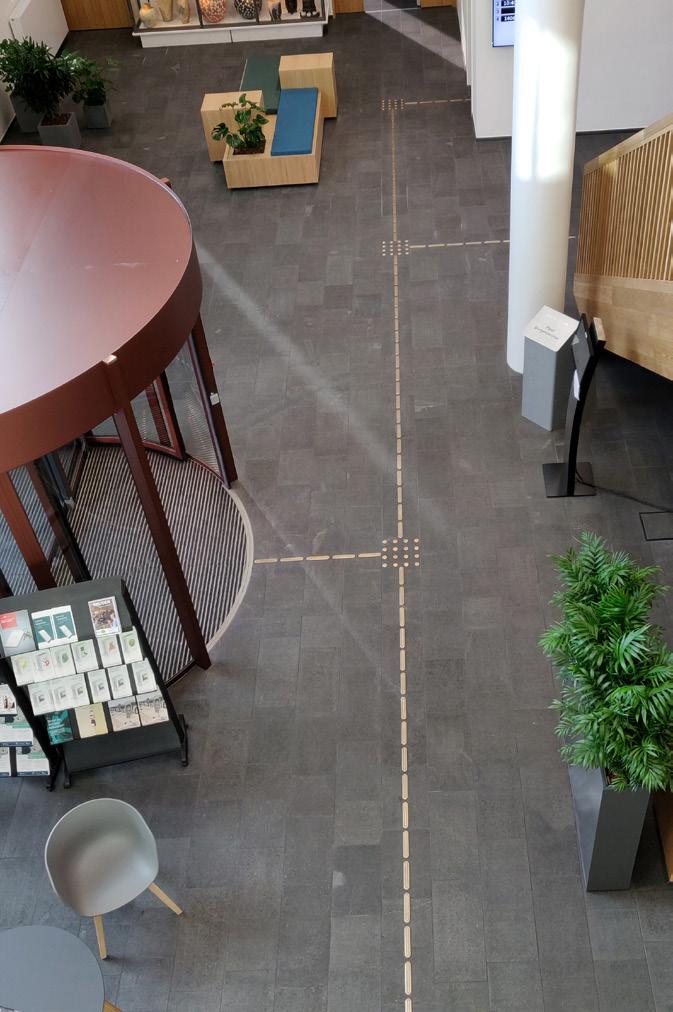

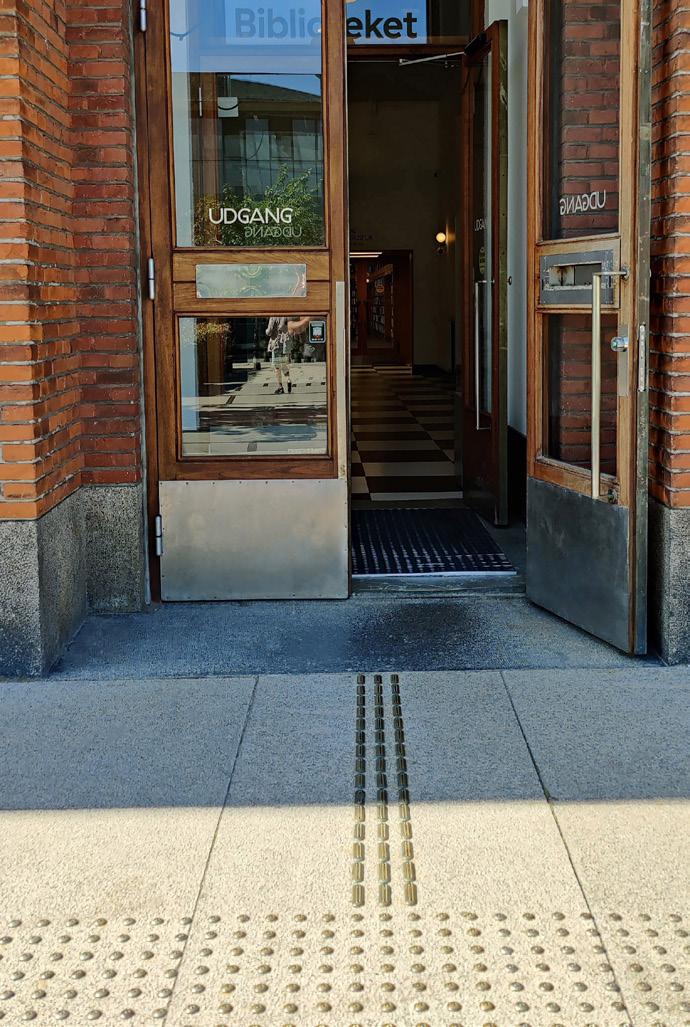

Inomhus kan det finnas behov av ledlinjer till receptionen, hissen, och WC etc från och till huvudingången. Inomhus kan ett mindre uppmärksamhet fält på 350x350 mm vara tillräckligt, eftersom gånghastigheten normalt är lägre inomhus än utomhus.

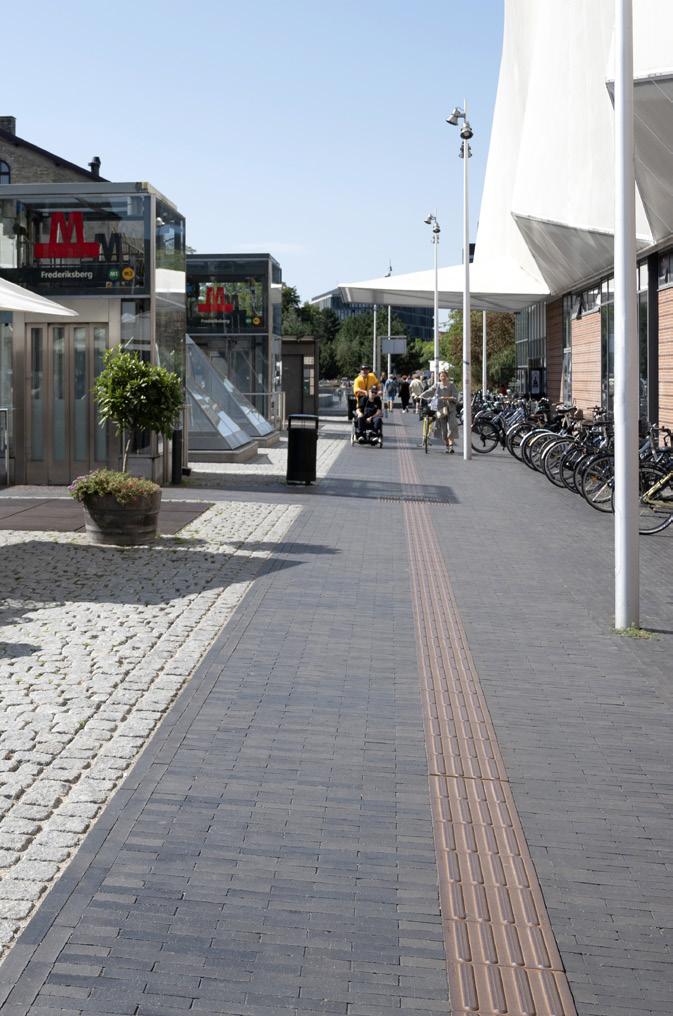

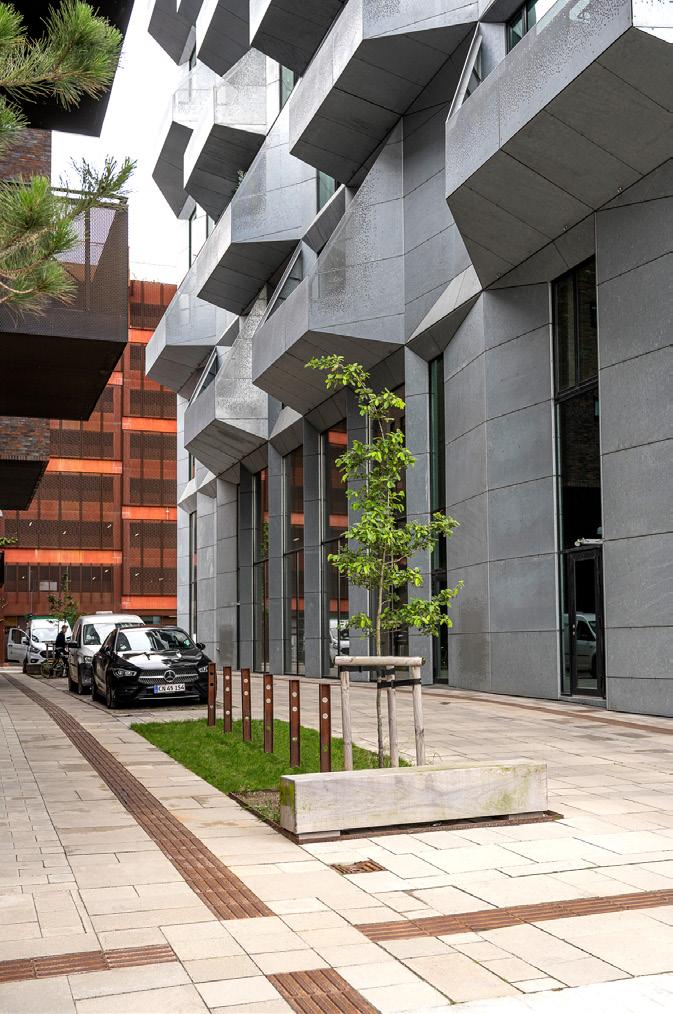

Ledlinjer läggs så de följer de naturliga gångstråken och kan kännas av med fot eller käpp. Ledstråket blir ytterligare lättare att urskilja om det har kontrast i material och färg till den närliggande beläggningen.
Markeringarna är gjutna antingen i linjer eller knoppar. Man kan välja ledlinjeplattor med en enkel ledlinje eller med flera linjer i rad.
PICTOFORM ® 26 PLATTA OCH KLINKER
LEDELINJESYSTEM MED PLATTA OCH KLINKER
Gjutjärnselementen finns i många varianter. De kan levereras och monteras som platta eller klinker. Markeringarna är gjutna med antingen knoppar eller med linje. Man kan välja ledlinje med en enda linje eller med 3 parallella linjer.

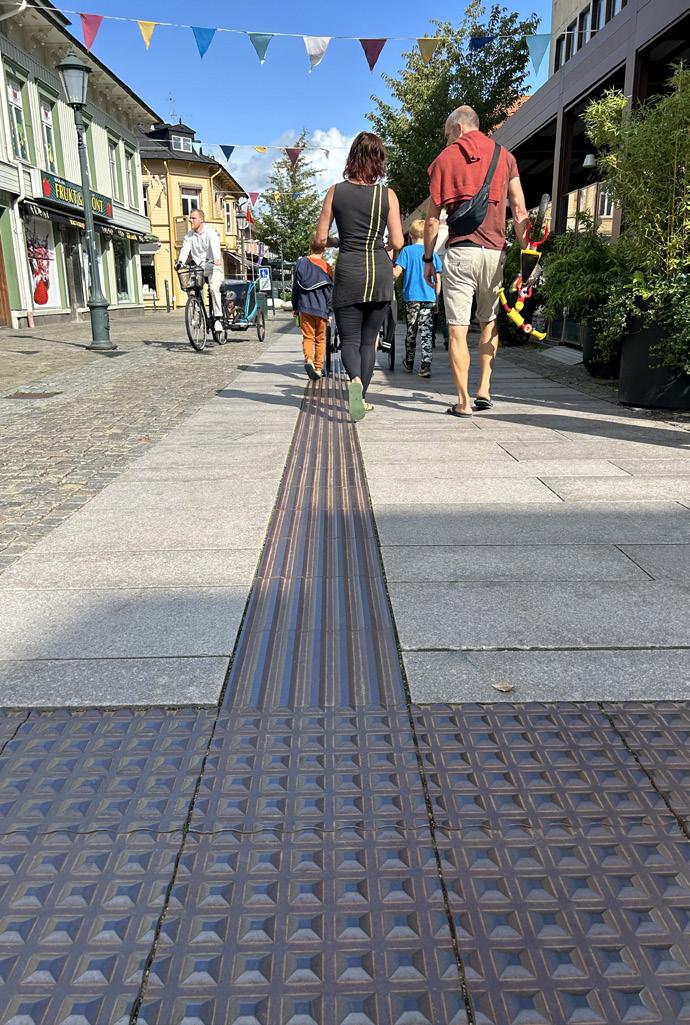

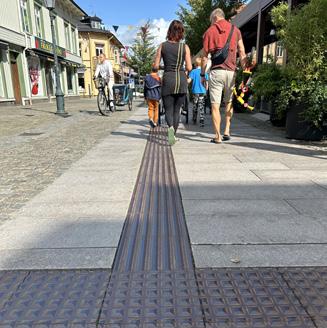

När man använder ledlinjer rekommenderas det att man skapar uppmärksamhetsfält där linjen slutar och börjar, så att användaren leds till och från linjen och vet när den upphör. Fälten är varningsfält som förmedlar att något händer.

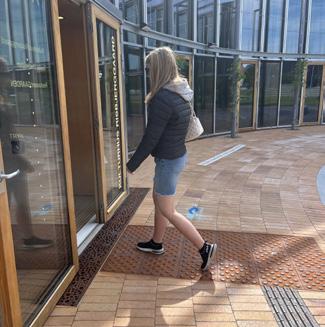

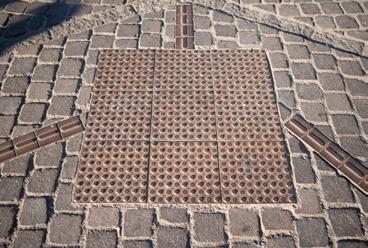

Uppmärksamhetsfält kan läggas fristående, till exempel vid fotgängarövergångar, trappor och så vidare.
Detta är Pictoforms första variant av ledlinjer och markeringsknoppar. Nu har riktlinjerna ändras till att markeringarna ska vara större och fler, därför används till fördel Pictoform 36 för nya projekt. Man kan dock fortfarande använda 26 mm markeringar.
Översikt med artikelnummer finns på sidan 24.
Form hjälper gärna med att beräkna mängder av ledlinjer och knoppar efter projekt.
D23038
GH

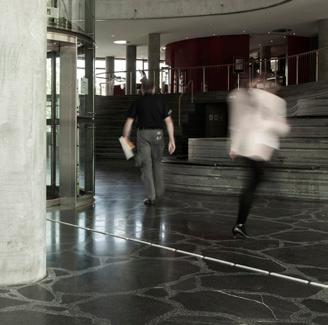

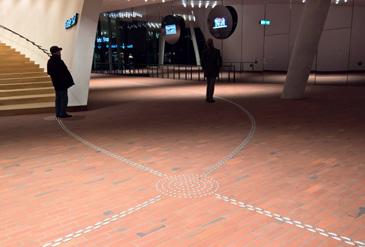

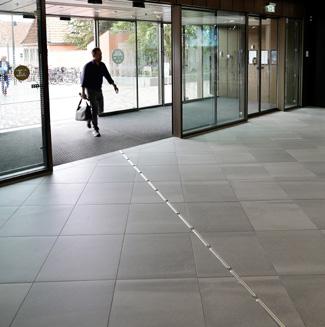

Inomhus kan det finnas behov för ledlinjer till receptionen, hissen, toaletten, från och till huvudingången med mera. Inomhus kan ett mindre uppmärksamhetsfält vara tillräckligt, eftersom gånghastigheten normalt är lägre inomhus än utomhus.

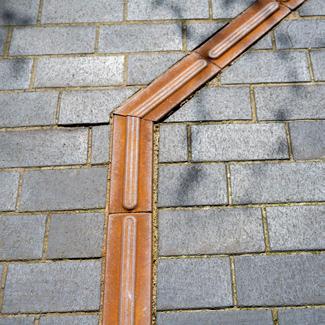

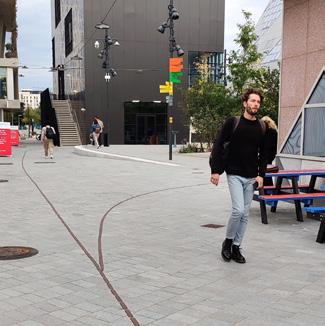

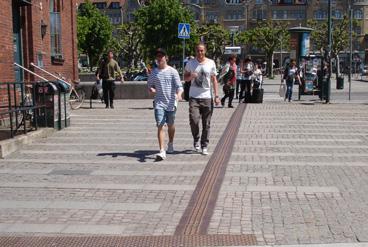

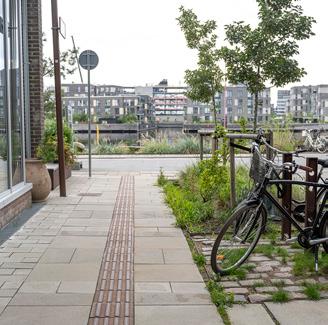

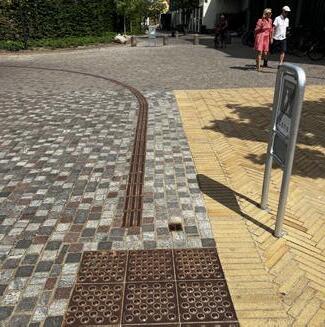

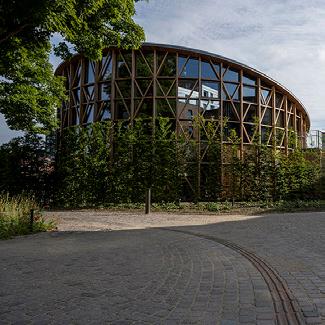

Ledstråk behöver inte ligga i raka sträckor utan ska följa det naturliga gångstråket och kan även vara en del av designen.

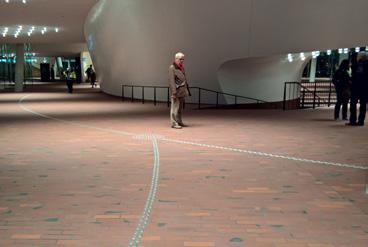

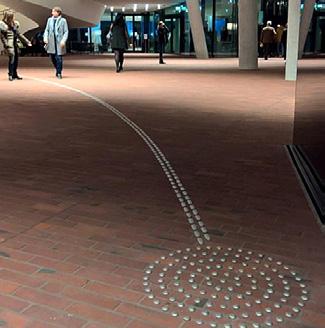

ElbphilharmonieHamburg, Tyskland
Pictoform® 26 Solo
Rostfristål 90 mm + knopp
PICTOFORM ® 26 FRISTÅENDE ELEMENT
LEDLINJESYSTEM MED FRISTÅENDE ELEMENT

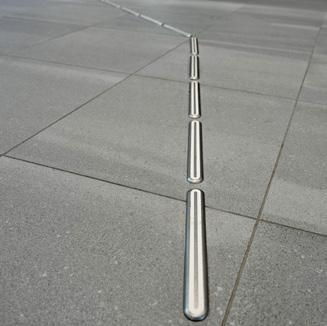

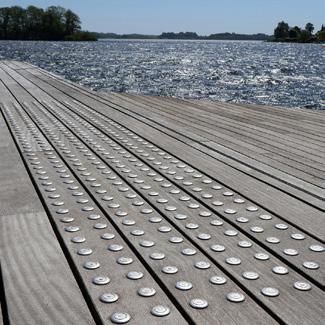

Rostfritt stål och brons är två mycket slitstarka material. De kan därför tåla kraftigt slitage.
Ledlinje elementen finns i två dimensioner, 26 x 70 mm och 26 x 90 mm. De kan projektmässigt levereras i speciallängder. Knopp elementer är Ø26 mm.

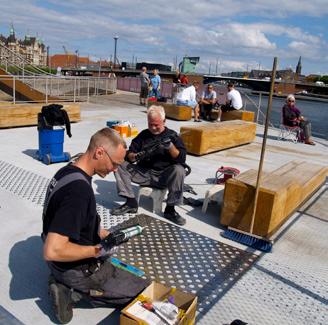

Elementen finns i två versioner – en för infästning med limankare och en för enbart fastlimning. Ledlinjer av denna typ kräver ett visst underhåll, beroende på var de ligger.
Detta är Pictoforms första variant av ledlinjer och markeringsknoppar. Nu har riktlinjerna ändras till att markeringarna ska vara större och fler, därför används till fördel Pictoform 36 för nya projekt. Man kan dock fortfarande använda 26 mm markeringar.
Översikt med artikelnummer finns på sidan 25.

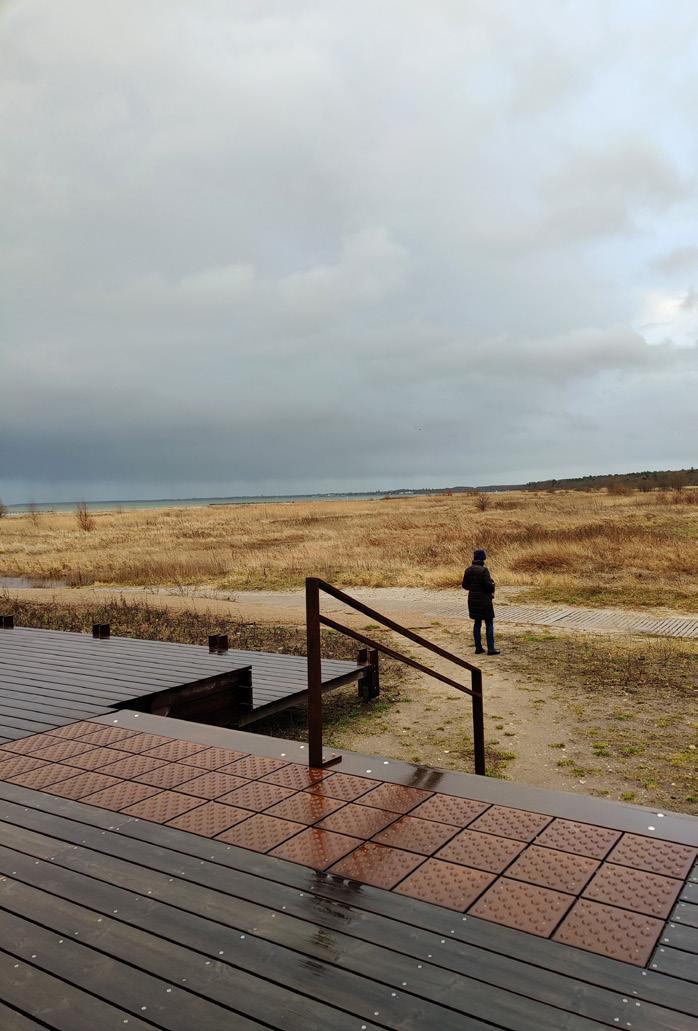

Plattan används på alla platser där man har höjden för en beläggningsplatta. Dessa plattor monteras exakt likadant som vanliga beläggningsplattor och kan läggas tillsammans med alla sorters plattor som betong, granit och kullersten men även asfalt.
B11027

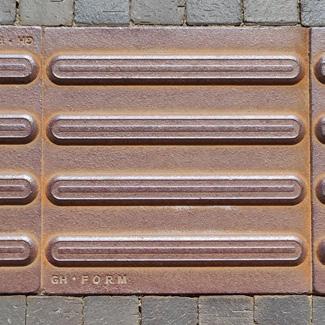

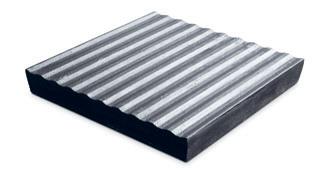

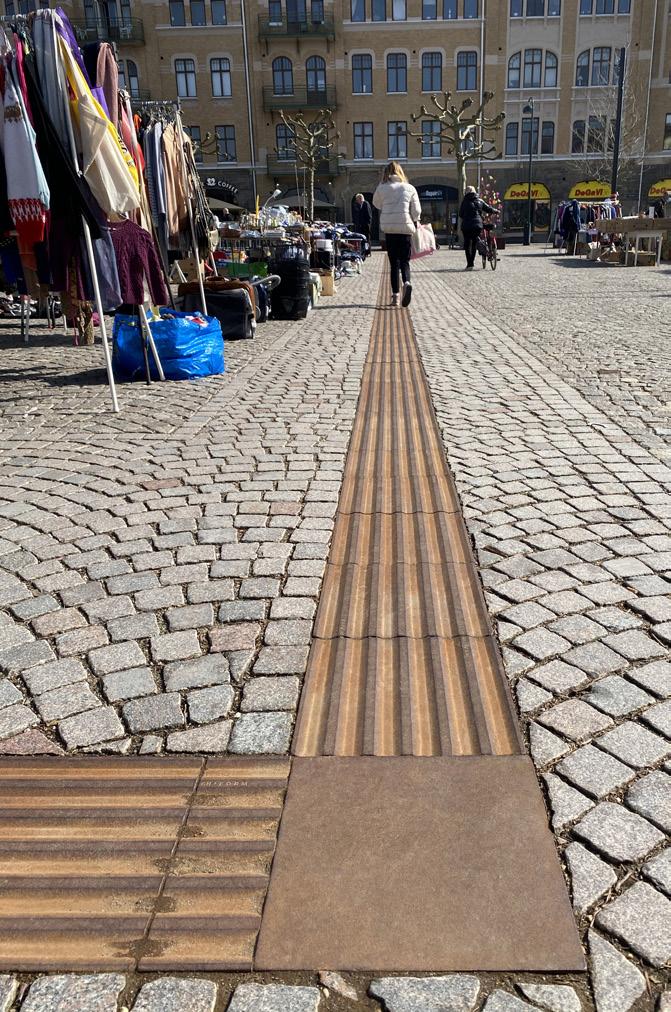

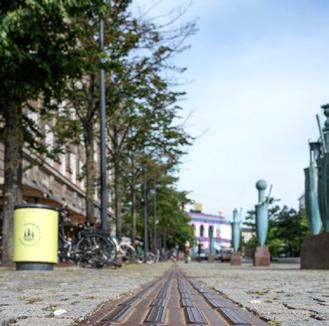

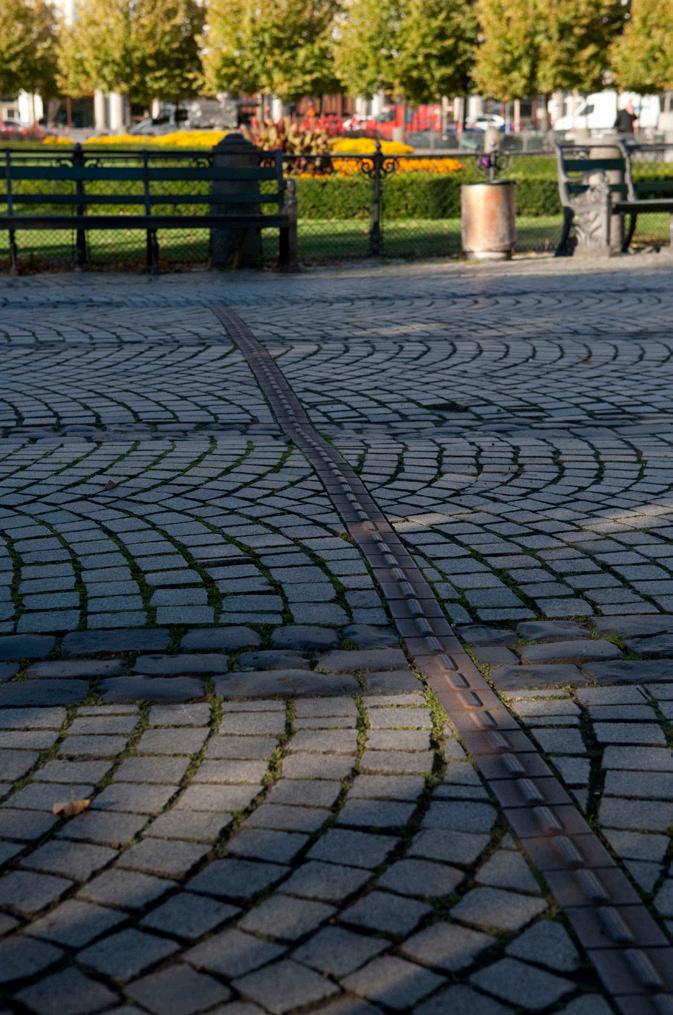

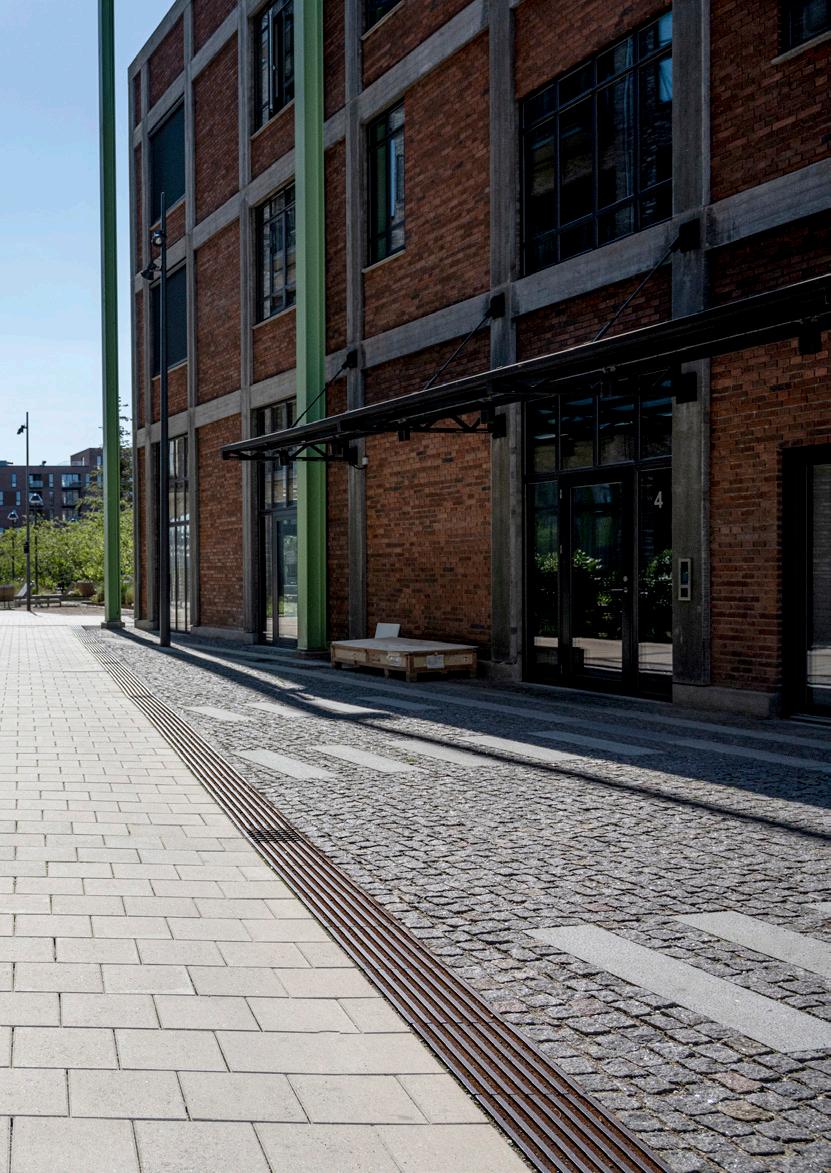

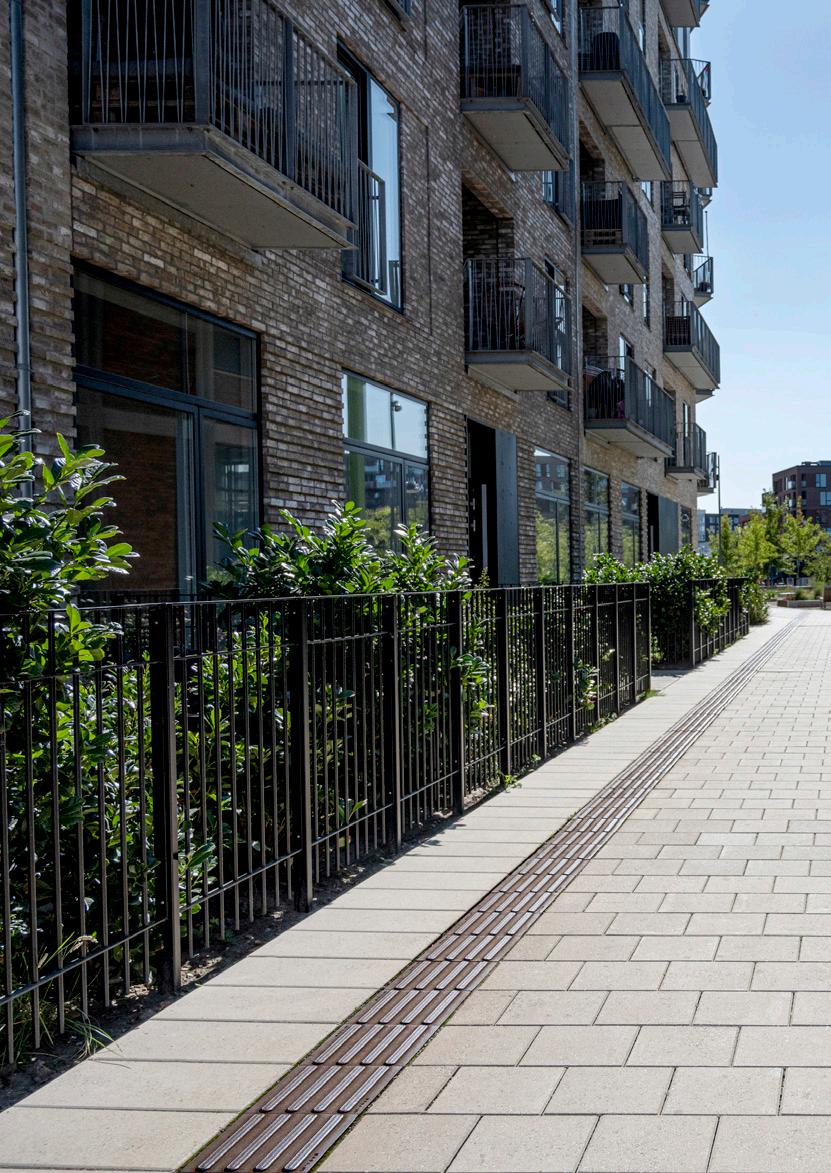

Pictoform® 36 ledlinjeplattan har alla flera 36 mm breda linjer i rad längst hela plattan beroende på storlek. Markeringsplattan har ett diagonalt knopp mönster med Ø36 mm knoppar.
PICTOFORM ® 36 PLATTA OCH KLINKER
LEDLINJER MED PLATTA OCH KLINKER AV GJUTJÄRN
Gjutjärnselementen finns i flera storlekar och kan levereras som både platta och klinker. Markeringarna är gjutna antingen som linjer eller knoppar, som används till respektive ledlinje och uppmärksamhetsfält.

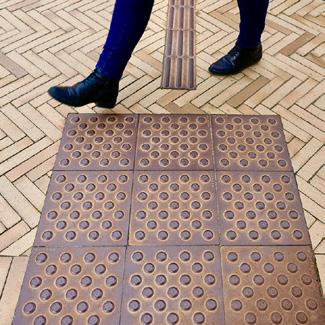

De kvadratiska plattorna- och klinkers har vardera 4- 5 linjer i 36 mm bredd, beroende på storlek av platta.. De rektangulära plattorna- och klinkers har vardera en linje i bredden 36 mm. Knopparna på de kvadratiska plattorna- och klinkers är Ø36 mm och ligger i ett diagonalt mönster jämt fördelat över plattan.

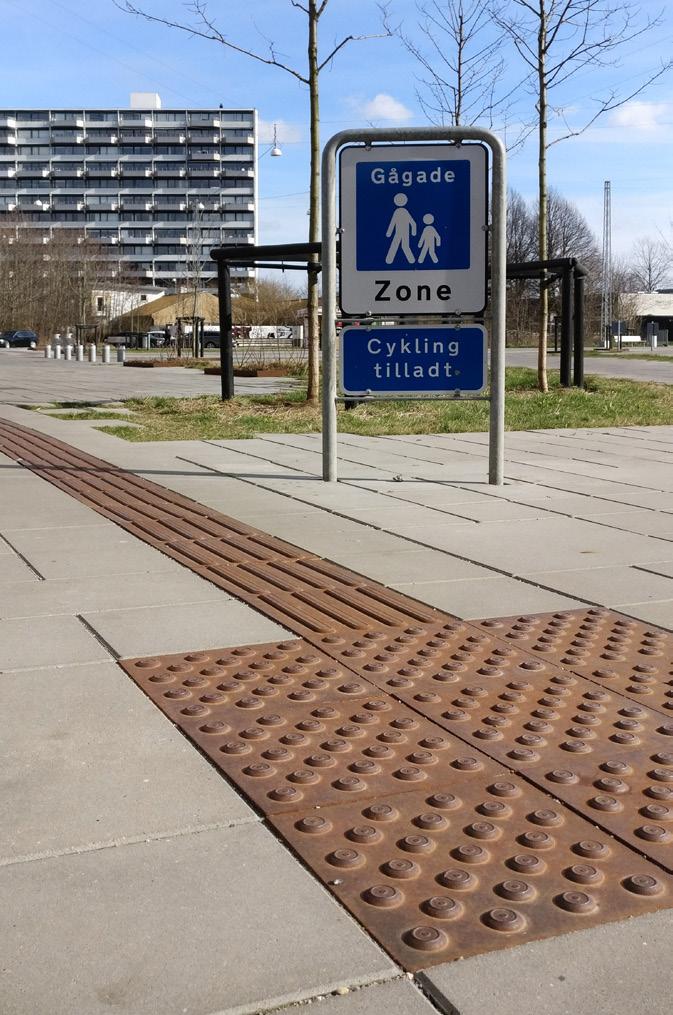

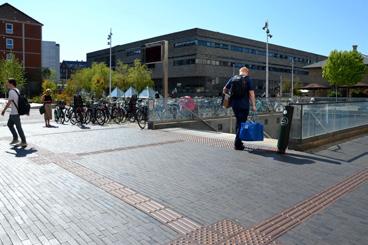

När man använder ledlinjer rekommenderas det att lägga uppmärksamhetsfält vid ledlinjens start och slut. Om riktningen ändras eller om man har fler än en riktning att välja på, har man även valfält. Linjer och fält ska så långt det är möjligt placeras vinkelrät mot varandra.
Uppmärksamhetsfält kan läggas ensamma, till exempel vid fotgängarövergångar, trappor och liknande platser, där de gående ska varnas. Översikt med artikelnummer finns på sidan 26.
E13057 & E23053

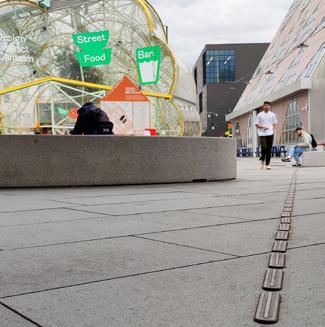

Soloelementen kommer i material gjutna i rostfritt stål, brons och gjutjärn vilka alla är mycket slitstarka med lång livslängd.
De fristående elementen levereras i både gjutjärn och rostfritt stål i de varianter som framgår av produktöversikten.

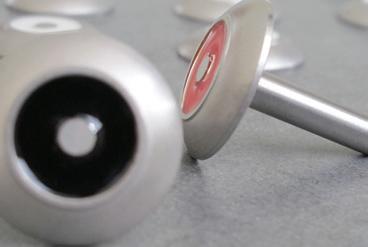

Tapparna på elementen är konisk, Ø8 mm, och 35 mm lång.
De rostfria elementen levereras med eller utan kontrastfärg i form av slitstark, ingjuten epoxy.
PICTOFORM ® 36 FRISTÅENDE ELEMENT
LEDLINJESYSTEM MED FRISTÅENDE ELEMENT

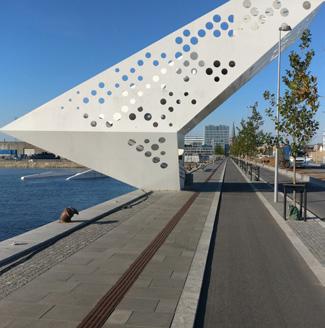

De fristående elementen levereras i både gjutjärn, brons och rostfritt stål i de varianter som framgår av produktöversikten. Tapparna på elementen är konisk, Ø8 mm, och 35 mm lång.
De rostfria elementen levereras med eller utan kontrastfärg i form av slitstark, ingjuten epoxy.
När man använder ledlinjer rekommenderas det att man skapar uppmärksamhetsfält där linjen slutar och börjar. Där riktningen ändras har man ett tomt fält på 350 x 350 mm - valfält, och fortsätter på andra sidan/sidorna av det. Linjer och fält ska så långt det är möjligt placeras vinkelrät mot varandra.
Uppmärksamhetsfält kan läggas ensamma, till exempel vid fotgängarövergångar, trappor och liknande platser, där de gående ska varnas. Översikt med artikelnummer finns på sidan 27.

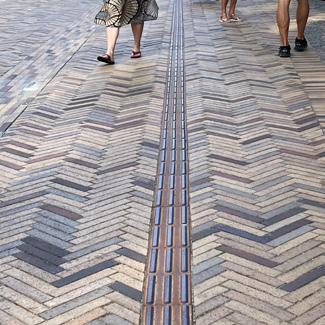

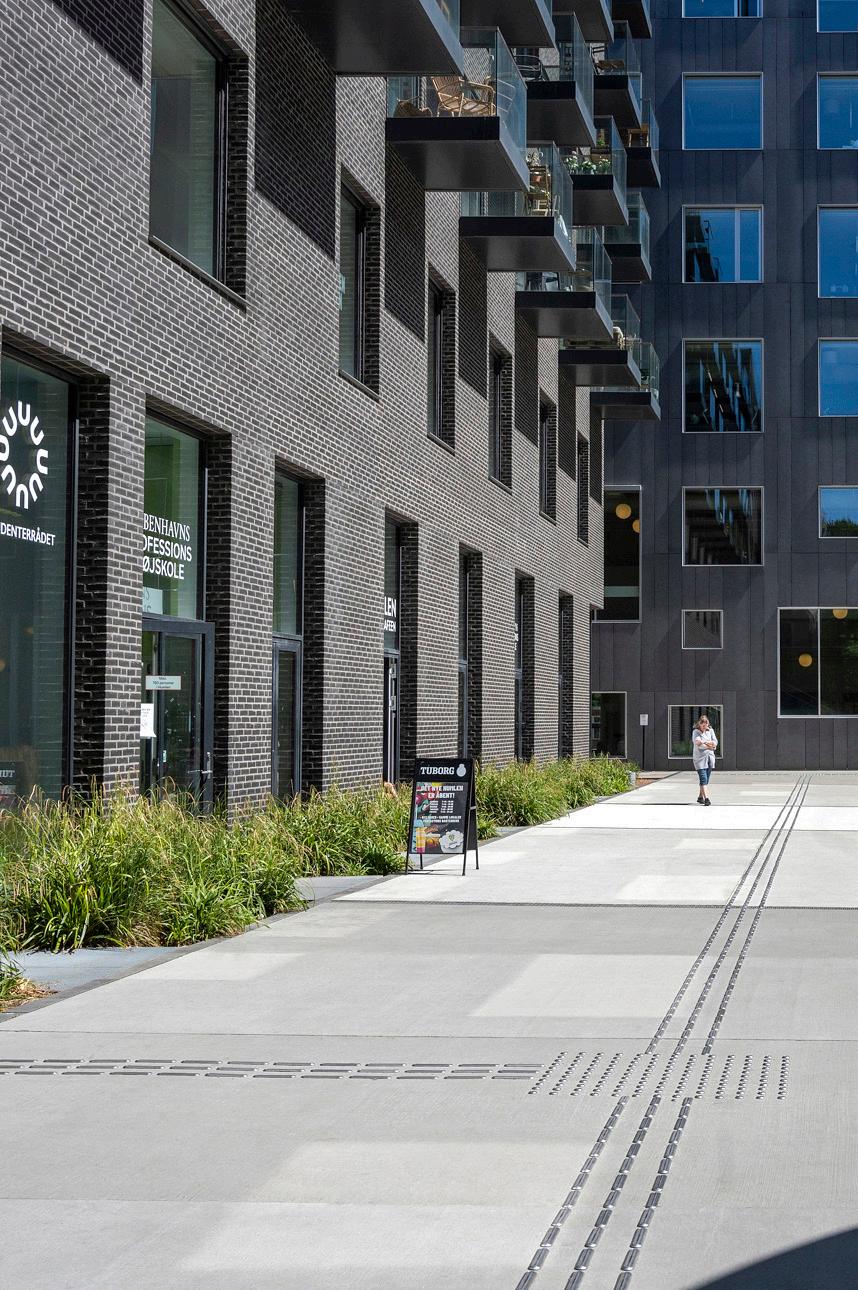

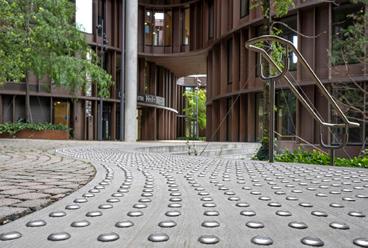

Hørsholm gågate, Pictoform® 36 fristående element med efterlysande kontrastfärg.
E13071 & E23074

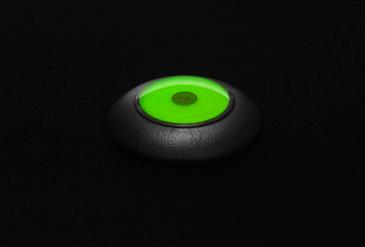

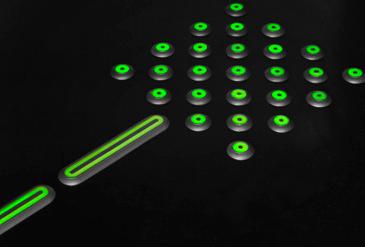

Vi tillverkar Pictoform® 36 Soloelement med efterlysande kontrastfärg. Önskas en extra accentuering av ledlinjer och uppmärksamhetsfält, kan kontrastfärgen väljas med den här ljuseffekten i den ingjutna epoxyn.
PICTOFORM ® 26 PRODUKTÖVERSIKT
PLATTA OCH KLINKER
A21003 Pictoform® Knopp element Betong
A21004 Pictoform® Knopp element Betong
B21005 Pictoform® Knopp element Gjutjärn
B21006 Pictoform® Knopp element Gjutjärn
B21007 Pictoform® Knopp element Gjutjärn
B21008 Pictoform® Knopp element Gjutjärn
E11050 Pictoform® Knopp element Rostfritt stål
A11011 Pictoform® Led element Betong
A11012 Pictoform® Led element Betong
B11013 Pictoform® Led element Gjutjärn
B11018 Pictoform® Led element Gjutjärn
B11019 Pictoform® Led element Gjutjärn
B11021 Pictoform® Led element Gjutjärn, med 1 linje
x
x
x 70
x 300 x 70
x 70
x
x 70
x 70
B11020 Pictoform® Led element Gjutjärn 300 x 300 x 70
B22021 Pictoform® Knopp element Gjutjärn
B22023 Pictoform® Knopp element Gjutjärn
B22027 Pictoform® Knopp element Gjutjärn
E22029 Pictoform® Knopp element Rostfritt stå 350 x 350 x 8
B12031 Pictoform® Led element Gjutjärn
B12033 Pictoform® Led element Gjutjärn
B12034 Pictoform® Led element Gjutjärn
B12035 Pictoform® Led element Gjutjärn
E12036 Pictoform® Led element Rostfritt stål
B12037 Pictoform® Led element Gjutjärn
x 300 x 8
x 350 x 8
x 300 x 8
FRISTÅENDE ELEMENTER
D23038 Pictoform® Knopp element Ø26 med monteringshål Brons
E23039 Pictoform® Knopp element Ø26 med monteringshål Rostfritt stål
D23040 Pictoform® Knopp element Ø26 Brons
E23041 Pictoform® Knopp element Ø26 Rostfritt stål
D13042 Pictoform® Led element 26 x 70 med monteringshål Brons
D13046 Pictoform® Led element 26 x 90 med monteringshål Brons
E13043 Pictoform® Led element 26 x 70 med monteringshål Rostfritt stål
E13047 Pictoform® Led element 26 x 90 med monteringshål Rostfritt stål
D13044 Pictoform® Led element 26 x 70 Brons
D13048 Pictoform® Led element 26 x 90 Brons
E13045 Pictoform® Led element 26 x 70 Rostfritt stål
E13049 Pictoform® Led element 26 x 90 Rostfritt stål
TILLBEHÖR
E25001 Limankare, rostfritt stål, för element med hål
E25002 Träskruv, Pictoform® trä rostfri 4 x 20 TX20
GH131072 Lim Adheseal 3 färger, grå / svart / ljusgrå
GH131073 Lim 2-komponent 280 ml
GH131074 Lim 2-komponent 280 ml, vinter
GH131075 Avfettningsmedel, sprayburk
GH131076 Lim, Safe seal 290 ml sort
GH131079 Limpistol för 2-komponentlim
GH131081 Mall 300 x 300 för Ø26, diagonal Pictoform® knoppfält
GH131082 Mall 330 x 330 för Ø26, kvadratiskt Pictoform® knoppfält
PICTOFORM ® 36 PRODUKTÖVERSIKT
PLATTA OCH KLINKER
B21009 Pictoform® Gjutjärnsplatta med Ø36 mm knopp markering
x 70
B21010 Pictoform® Gjutjärnsplatta med Ø36 mm knopp markering 350 x 350 x 70
B21011 Pictoform® Gjutjärnsplatta med Ø36 mm knopp markering
B21012 Pictoform® Gjutjärnsplatta med Ø36 mm knopp markering 300 x
x 70
x 70
B11024 Pictoform® Gjutjärnsplatta med 36 mm bred ledlinje
B11025 Pictoform® Gjutjärnsplatta med 36 mm bred ledlinje
B11026 Pictoform® Gjutjärnsplatta med 36 mm bred ledlinje
x 70
x 350 x 70
x 70
B11027 Pictoform® Gjutjärnsplatta med 4 x 36 mm bred ledlinje 300 x 300 x 70
B11028 Pictoform® Gjutjärnsplatta med 5 x 36 mm bred ledlinje
x 350 x 70
B11029 Pictoform® Gjutjärnsplatta med 5 x 36 mm bred ledlinje 400 x 400 x 70
B22009 Pictoform® Gjutjärnsklinker med Ø36 mm knopp markering
B22010 Pictoform® Gjutjärnsklinker med Ø36 mm knopp markering
B22011 Pictoform® Gjutjärnsklinker med Ø36 mm knopp markering
x
x 8
x 8
x 8
B12024 Pictoform® Gjutjärnsklinker med 36 mm bred ledlinje
B12025 Pictoform® Gjutjärnsklinker med 36 mm bred ledlinje
B12026 Pictoform® Gjutjärnsklinker med 36 mm bred ledlinje
x 8
B12027 Pictoform® Gjutjärnsklinker med 4 x 36 mm bred ledlinje 300 x 300 x 8
B12028 Pictoform® Gjutjärnsklinker med 4 x 36 mm bred ledlinje 350 x 350 x 8
B12029 Pictoform® Gjutjärnsklinker med 4 x 36 mm bred ledlinje 400 x 400 x 8
GH124013 Beläggningsplatta Gjutjärn Valplatta / plain
x 300 x 70
GH124014 Beläggningsplatta Gjutjärn Valplatta / plain 350 x 350 x 70
FRISTÅENDE ELEMENTER
B13050 Pictoform® Fristående led element med tappar av gjutjärn 36 x 290
E13060 Pictoform® Fristående led element med tappar och inlagd färg, rostfritt stål 36 x 290
E13061 Pictoform® Fristående led element med tappar, rostfritt stål 36 x 290
E13070 Pictoform® Fristående led element med tappar, inlagd självlysande färg, rostfritt stål 36 x 290
B13051 Pictoform® Fristående led element med tappar av gjutjärn 36 x 180
E13056 Pictoform® Fristående led element med tappar och inlagd färg, rostfritt stål 36 x 180
E13057 Pictoform® Fristående led element med tappar, rostfritt stål 36 x 180
E13071 Pictoform® Fristående led element med tappar, inlagd självlysande färg, rostfritt stål 36 x 180
D13075 Pictoform® Fristående led element med tappar, brons 36 x 290
E13058 Pictoform® Fristående led element med inlagt färg, rostfritt stål 36 x 180
E13059 Pictoform® Fristående led element, rostfritt stål 36 x 180
E13062 Pictoform® Fristående led element med inlagd färg 36 x 290
E13063 Pictoform® Fristående element, rostfritt stål 36 x 290
E13072 Pictoform® Fristående led element med inlagd självlysande färg, rostfritt stål 36 x 180
E13073 Pictoform® Fristående led element med inlagd självlysande färg, rostfritt stål 36 x 290
D13077 Pictoform® Fristående element, brons 36 x 180
D13078 Pictoform® Fristående element, brons 36 x 290
B23051 Pictoform® Fristående knopp element, gjutjärn med tapp Ø36
E23052 Pictoform® Fristående knopp element med tap och inlagd färg, rostfritt stål Ø36
E23053 Pictoform® Solo knopelement med tap, rustfast stål Ø36
E23074 Pictoform® Fristående knopp element med tap, inlagd självlysande färg, rostfritt stål Ø36
D23053 Pictoform® Fristående knopp element med tapp, brons Ø36
B23056 Pictoform® Solo knopelement, støbejern Ø36
E23054 Pictoform® Fristående knopp element med inlagd färg, rostfritt stål Ø36
E23055 Pictoform® Fristående knopp element, rostfritt stål Ø36
E23075 Pictoform® Fristående knopp element med inlagd självlysande färg, rostfritt stål Ø36
D23055 Pictoform® Fristående knopp element, brons Ø36
TILLBEHÖR
GH131072 Lim Adheseal 3 färger, grå / svart / ljusgrå
GH131073 Lim 2-komponent 280 ml
GH131074 Lim 2-komponent 280 ml, vinter
GH131075 Avfettningsmedel, sprayburk
GH131076 Lim, Safe seal 290 ml svart
GH131079 Limpistol för 2-komponentlim
GH131083 Mall 900 x 900 för Ø36 / diagonalt Pictoform® knoppfält
GH131084 Mall 900 x 900 för Ø36 / kvadratiskt Pictoform® knoppfält
GH131085 Mall 600 x 600 för Ø36 / diagonalt Pictoform® knoppfält
GH131086 Mall 600 x 600 för Ø36 / kvadratiskt Pictoform® knoppfält
GH131087 Mall 300 x 300 för Ø36 / diagonalt Pictoform® knoppfält
GH131088 Mall 300 x 300 för Ø36 / kvadratiskt Pictoform® knoppfält
WA124011 & WA124012
Picto-line® Platta med ledlinje och markeringsfält i 350 x 350 x 70 mm. Obehandlat gjutjärn. Kungsgatan, Varberg.
Picto-line® ingår i en serie som omfattar två beläggningselement, som vardera är avsedda för olika situationer; ledlinjeplatta och varningsplatta.
Dessutom finns ledlinjeplatta med integrerad kantsten.
PICTO-LINE

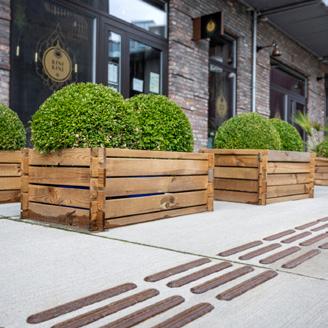

Picto-line® är antingen 350 mm eller 600 mm bred. Beläggningsplattan är tillverkat av gjutjärn med taktilt mönster. Det är avsett att stötta blinda och svagsynta när de färdas i staden.
Picto-line® ingår i en serie som omfattar två beläggningselement, som vardera är avsedda för olika situationer; ledlinjeplatta och varningsplatta/markeringsplatta. Dessutom finns ledlinjeplatta med integrerad kantsten.

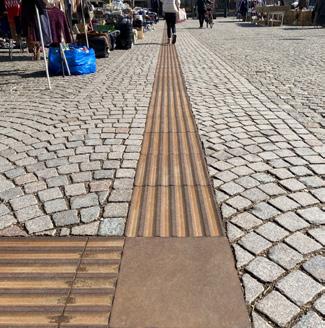

Picto-line® är tillverkat i gjutjärn. Den läggs som vilken annan platta som helst av massivt material.

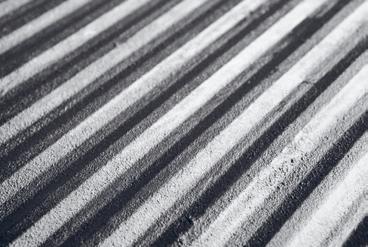

Ledlinjemönstret är genomgående och fortsätter därför obrutet genom hela ledlinjens förlopp.
Varningsplattan har ett knoppmönster som bildas av formgivningen av led elementet.
WA124001 Picto-line® platta med ledlinje
WA124002 Picto-line® platta med knoppar
WA124011 Picto-line® platta med ledlinje
WA124012 Picto-line® kantplatta med knoppar
WA124013 Picto-line® kantplatta med ledlinje
WA124014 Picto-line® kantflise med knoppar
WA124015 Picto-line® kantplatta med ledlinje / Skridsikker
WA124021 Picto-line® kantplatta med ledlinje
x
x
x
x
x 300 x 70 mm
x
WA124011
D23038 & D13046
Solo elementen i brons är av en mycket slitstark kvalité. De limmas eller borras fast i golv eller markbeläggning.
PRODUKTVAL OCH MATERIAL
PRODUKTINFORMATION
Alla plattor och klinkers ska läggas tillsammans med den övriga beläggningen och är avsedda att användas utomhus.
Både plattan ock klinkern i serien Pictoform® och Picto-line® har ingjutna markeringar med linjer eller knoppar.
Plattan eller klinkern med linjer placeras i förlängningen av varandra till en gånglinje. Plattan eller klinkerplattorna med knoppar används för att skapa uppmärksamhetsfält i den storlek som är relevant för den aktuella platsen.

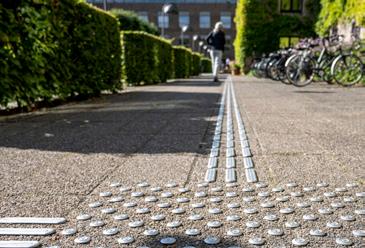

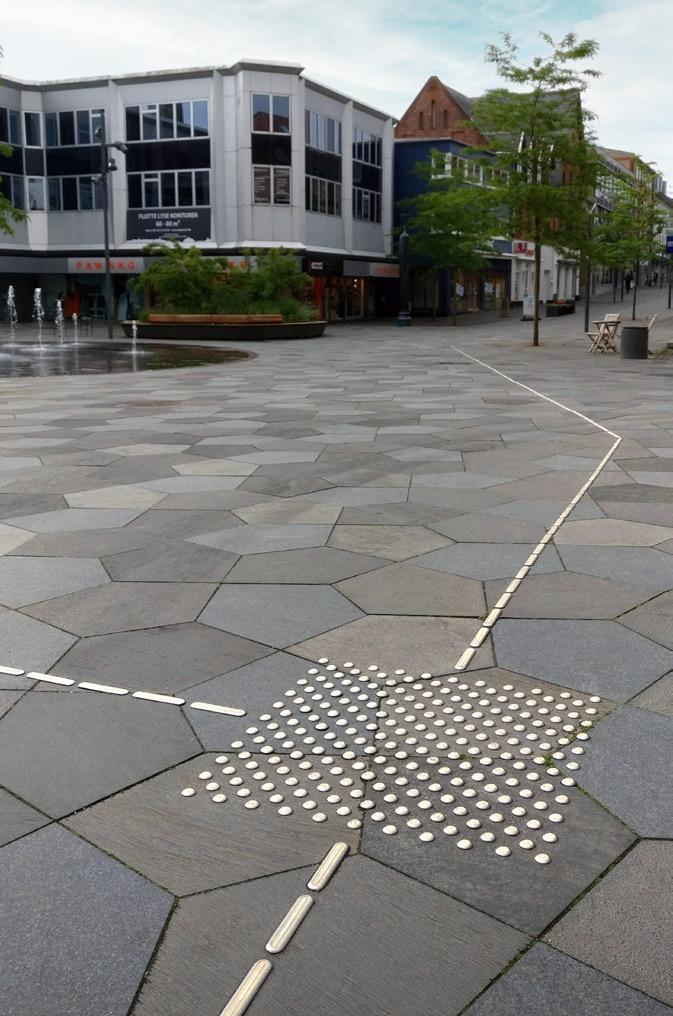

Pictoform® fristående element i båda serierna, 26 och 36, kan användas både utom- och inomhus, beroende på beläggningen. Båda typerna monteras ovanpå den befintliga beläggningen.
Elementen i serien fristående element 26 monteras separat med lim och /eller lim och limankare. Elementen i serien fristående element 36 levereras för pålimning eller med fastgjuten tapp.
Innan man monterar enskilda element ska underlaget kontrolleras, och man utför eventuellt provborrning i det.
Det är golvets ytmaterial och uppbyggnad samt eventuella underliggande installationer, till exempel golvvärme, som avgör om elementen ska väljas för infästning i borrade hål eller bara limmade på ytan.
Elementens storlek ska väljas så att man inte monterar över fogar i underlaget.
Vid beläggning med skiffer, eller där man av annan orsak inte kan borra, ska elementen monteras med bara lim.
Utomhus rekommenderas det att de enskilda elementen fästs med limankare / tapp.
Alla enkelelement finns i många versioner. Bland annat kan elementen i serien fristående element 36 levereras i rostfritt stål, där man har gjutit in kontrastfärger.
MATERIAL
GJUTJÄRN

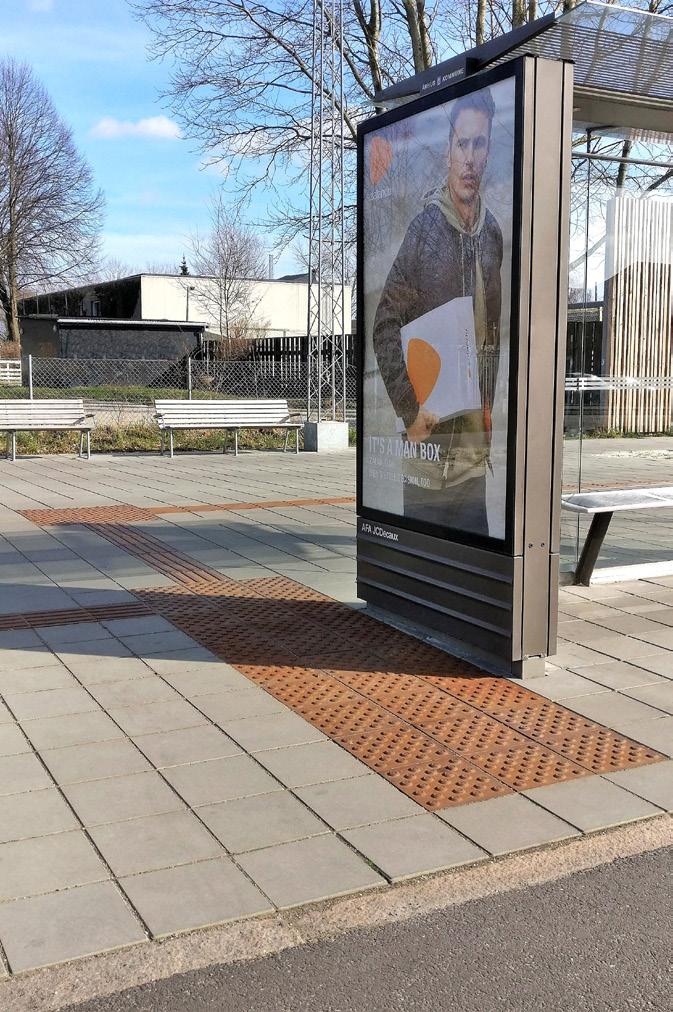

Gjutjärn är ett material som redan tidigare är känt i gatubilden i form av beläggningselement som brunnslock och galler. Pictoform® och Picto-line® är av gråjärn och de har samma hållfasthetsegenskaper och patineras på samma sätt.
Gjutjärn går igenom en ‘rostningsperiod’, på 3-6 månader när järnoxiden blommar, vilket skyddar järnet under. Detta upphör nästan helt inom 1 år, då gjutjärnet har patinerats. Järnet får då en mörkbrunfärg och har en livslängd på 50+ år.
Vid monteringsarbete utomhus är det nödvändigt att förvara gjutjärnskakel på ett plastunderlag så att eventuell rostbildning inte kommer i kontakt med den omgivande, färdiga beläggningen.
Alla plattor och klinkers i Picto-line® och Pictoform® i serie 36 tillverkas av gjutjärn.
Beläggningsplattorna är 70 mm höga och är gjutna ihåliga och kan levereras fyllda med C25/30 betong. De läggs på samma sätt som den omgivande beläggningen.
Klinkerplattorna är 8 mm höga och läggs normalt i våt betong utomhus.
ROSTFRITT STÅL
Rostfria stål element tillverkas i kvalitet AISI 316 (SS-EN 1.4401), som är syrafast och mycket slittålig. Elementens yta är mycket likformig. Det kan dock förekomma nyansskillnader. De kommer efter kort tid att dämpas och senare elimineras helt. Elementen kan levereras betsade, om ledlinjen ska placeras i särskilt krävande områden, till exempel nära järnvägsskenor, i simhallar etc.
Alla fristående element i Pictoform® 26- och 36- serierna, limankare, samt en del av plattorna och klinkern tillverkas av rostfritt stål. De fristående elementen i 26-serien kan levereras med eller utan hål. De fristående elementen i 36-serien kan levereras med eller utan tappar samt med eller utan kontrastfärg, som gjuts direkt i elementen med epoxy som är fri för traditionella lösningsmedel. Kontrastfärg levereras på beställning.
BRONS
Element av brons tillverkas i kvalitet CuSn10 (SS-EN 1982), som är syrafast och mycket slittålig. Elementens yta är mycket likformig. Det kan dock förekomma nyansskillnader. De kommer efter kort tid att dämpas och senare elimineras helt.
Fristående element i Pictoform® 26-serien, med eller utan hål, tillverkas av brons. För förankring använder man de samma limankare av rostfritt stål som används för stål elementen i samma serie.
Ledstråket ska inte bara ha upphöjda linjer/ knoppar utan borde även vara av avvikande material och ha en ljushetskontrast på minst 0,4 NCS till markbeläggningen runtom, för att fungera för blinda och synsvaga.
E13057 & E23053 B11027
MÄNGDBERÄKNING
MÄNGDBERÄKNING AV FRISTÅENDE ELEMENT
PICTOFORM ® 26
För ledlinjer används per meter:
10 st 90 mm led element
12,5 st 70 mm led element
Uppmärksamhetsfält i diagonalmönster med centrumavstånd vågrät / lodrät 75 mm:
300 x 300 mm = 0,1 m2 = 25 knopp element
600 x 600 mm = 0,36 m2 = 113 knopp element
900 x 900 mm = 0,81 m2 = 265 knopp element
PICTOFORM ® 36
För ledlinjer används per meter:
3,3 st 290 mm led element
5,2 st 180 mm led element
Uppmärksamhetsfält i diagonalmönster med centrumavstånd vågrät / lodrät 100 mm:
300 x 300 mm = 0,1 m2 = 13 knopp element
600 x 600 mm = 0,36 m2 = 61 knopp element
900 x 900 mm = 0,81m2 = 145 knopp element
Uppmärksamhetsfält i kvadratnätmönster med centrumavstånd 60 mm:
300 x 300 mm = 0,1 m2 = 25 knopp element
600 x 600 mm = 0,36 m2 = 100 knopp element
900 x 900 mm = 0,81 m2 = 225 knopp element
Uppmärksamhetsfält i kvadratnätmönster med centrumavstånd vågrät / lodrät 85 mm:
300 x 300 mm = 0,1 m2 = 16 knopp element
600 x 600 mm = 0,36 m2 = 49 knopp element
900 x 900 mm = 0,81 m2 = 121 knopp element
MÄNGDBERÄKNING FÖR PLATTA OCH KLINKER - Pictoform® 26, Pictoform® 36 & Picto-line®
LEDELINJER / Klinker och platta
För ledlinjer används per meter:
100 x 100 mm = 10
300 x 300 mm = 3,3
350 x 350 mm = 2,9
400 x 400 mm = 2,5
600 x 600 mm = 1,7
OPMÆRKSOMHEDSFELTER / Klinker och platta
För 1 m2 uppmärksamhetsfält används:
300 x 300 mm knopp element = 11,1
350 x 350 mm knopp element = 8,2
400 x 400 mm knopp element = 6,25
600 x 600 mm knopp element = 2,8
ÖVRIG INFORMATION
GH FORM
GH Form har många års erfarenhet av konsultuppdrag i samband med projektering av ledlinjer för blinda med Pictoform®. Vi står gärna till förfogande med förslag till lösningar där man med minsta möjliga materialförbrukning kan skapa ledlinjer i ett projekt.
UNDERHÅLL AV LEDLINJE
Genomgång av ledlinjer och uppmärksamhetsfält som är monterade med fristående element rekommenderas en gång per år, så att eventuellt förekommande skador kan repareras.
Utomhus snöröjning med kvast och sopmaskin rekommenderas där fristående element är monterade. Användning av snöplog kan medföra risk att monterade element rivs loss. Plattor och klinkers av gjutjärn underhålls som den omgivande beläggningen.
MONTERING
GH Form kan dessutom rekommendera att fristående element monteras av GH Forms egna montörer eller av en av våra fasta samarbetspartners i Norden. Bara på det sättet kan vi garantera hållbarheten för de monterade ledlinjerna och uppmärksamhetsfälten. Vi rekommenderar dessutom att man tecknar ett underhållsavtal mellan byggherren och GH Form eller vår samarbetspartner.
DOKUMENTATION
Vid leverans av Pictoform® skickas följande
• Monteringsanvisningar
• FDU-dokumentation
• Säkerhetsdatablad för de hjälpämnen som används vid monteringen
EPD-CERTIFICERET PRODUKTER
Alla våra Pictoform® är gjutna är EPD-certifierade – en miljövarudeklaration som tagits fram i enlighet med erkända europeiska och internationella standarder och kraven i EN 15804. Våra EPD-certifieringar finns i EPD Danmarks databas på epddanmark.dk.
Pictoform® är bedömda av Byggvarubedömningen och Sundahus. Det innebär att våra bedömda produkter granskas med avseende på kemikalieinnehåll, livscykel och hållbara leveranskedjor. På så sätt bidrar vi till att göra det lättare att bygga hållbart. Läs mer på Byggvarubedomningen.com.
Vill du ha råd och vägledning?
Kontakta oss på tel. +46 73 532 51 42 eller mail@ghform.se
epddanmark epddanmark.dk
LJUS I STADSMILJÖN
BELYSNING
BÄNKAR TILL STADSMILJÖER
BÄNKAR, RUNDBÄNKAR, PICKNICKMÖBLER
FLORAFORM
TRÄDGALLER OCH BLOMSTERURNOR
AQUAFORM
BORTLEDNING AV REGNVATTEN
HISTORISKA GJUTNINGAR VI ÅTERSKAPAR HISTORISKA GJUTNINGAR
FASAD- OCH TAKFÖNSTER
FÖNSTER I GJUTJÄRN
