Aquaform ® SE

AQ UA F O R M ® PRODU KTPROG RAM FÖR B ORTLE DN I NG AV R EG NVATTE N

Campus Linjeavvattning

10

Campus Beläggning

12

Campus Straight Linjeavvattning

14

Linear Linjeavvattning och Beläggning

16

Dock-Line Linjeavvattning och Beläggning

18

Dock-Line Linjeavvattningsgaller till punktljus

20

Water Cell Linjeavvattning och Beläggning

22

Jugend Linjeavvattning och Beläggning

24

Orbit Linjeavvattning

26

Vadstena Linjeavvattning

28

Square Linjeavvattning

30

Mora Linjeavvattning och Beläggning

32

Drops Linjeavvattning

36

Klima Linjeavvattning, 90 tons

38

ÅBEN LINJEAVVATTNING

38

Dock-Line öppen Linjeavvattning

40

V-vattenränna öppen

42

PUNKTAVVATTNINGSGALLER

42

Dock-Line Punktafvandingsrist

44

Plaza Punktafvandingsrist

48

SOKKELAFFUGTER

50

SLOT DRAIN

54

VATTENRÄNNOR AV POLYMERBETONG

57

ELEMENTER TIL VANDRENDER Sand- och bladfång Gavlar till rännor Avloppsstosar

58

KARMAR TILL VATTENRÄNNOR

60

ANLÄGGNINGSINSTRUKTIONER

61

BESTÄM BELASTNINGSKLASS

BORTLE DN I NG AV R EG NVATTE N

8

AQ UA F O R M ®

LINJEAVVATTNING OCH BELÄGGNING

PRODU KTPROG RAM FÖR B ORTLE DN I NG AV R EG NVATTE N

6

MP

R

®

O

*

B C AR

B

4

14.59 kg CO 2

UA F O R M

C

A

Q

F O OT INT

2

ON

PR

3.58 kg CO

INT

C AR

F O OT PR

ON

ETIT

O

M I LJÖCE RTI FI E RAD PROD U KTE R HÅLLBAR PRODU KTION

Aquaform® är GH Forms produktprogram för bortledning av regnvatten.

Provice har genom Den Europæiske Fond for Regionaludvikling ”Vi investerar i din framtid” – gjort en analys av GH Forms produkter.

“I analysen har vi jämfört GH Forms produkter/produktion med en EU-konkurrent för att kvantifiera hur stor betydelse det har att använda 100 % återbruksjärn producerat på GH Form-ägda juteriet Ferrofoss.

Slutsatsen blir att det har väsentlig betydelse för den samlade miljöpåverkan att använda 100 % återbruksjärn Koldixidavtryck-för produktion av ett linjeavvattningsgaller hos GH Form är 3,58 kg CO2 och en motsvarande produkt producerad hos en europeisk konkurrent är 14,59 kg CO2” Till skillnad från GH Form använder en motsvarande europeisk konkurrent 35 % återbruksjärn och 65 % råjärn och använder mycket mer transporter. Beräkningen är utförd i beräkningsverktyget SigmaPro LCA.

*Koldioxidavtryck är uträknat i ett livscykelperspektiv och är beräknat för ett Aquaform® linjeavvattningsgaller på 5,5 kg från GH Form samt av en motsvarande europeisk konkurrent.

DEN EUROPÆISKE UNION Den Europæiske Fond for Regionaludvikling

Vi investerer i din fremtid

e pdd a n m a r k 5

6

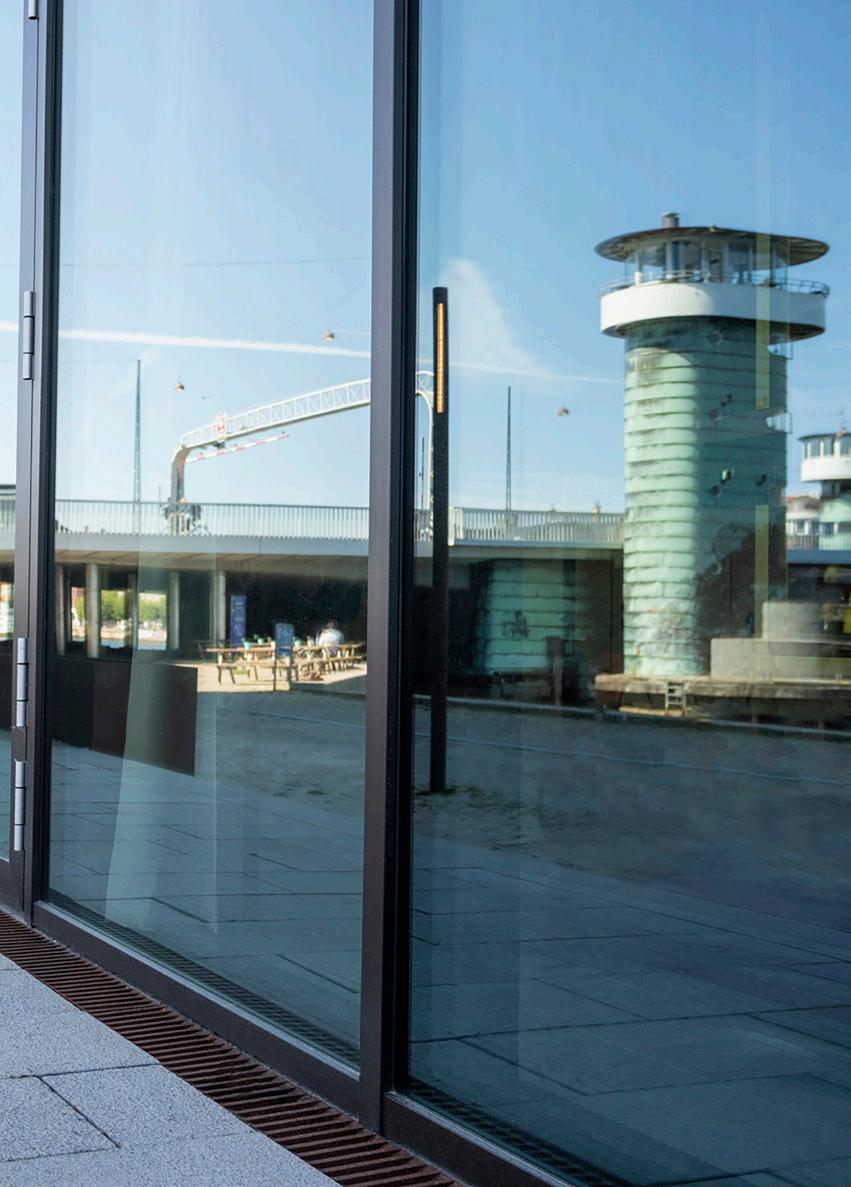

FRAMTI DE NS I N N E RGÅR D / AR KITE KTKONTOR ET SLA / KÖPE N HAM N

B E LYS N I NG & R E FLE KS PU LLE RTE R

7

G H FOR M.D K

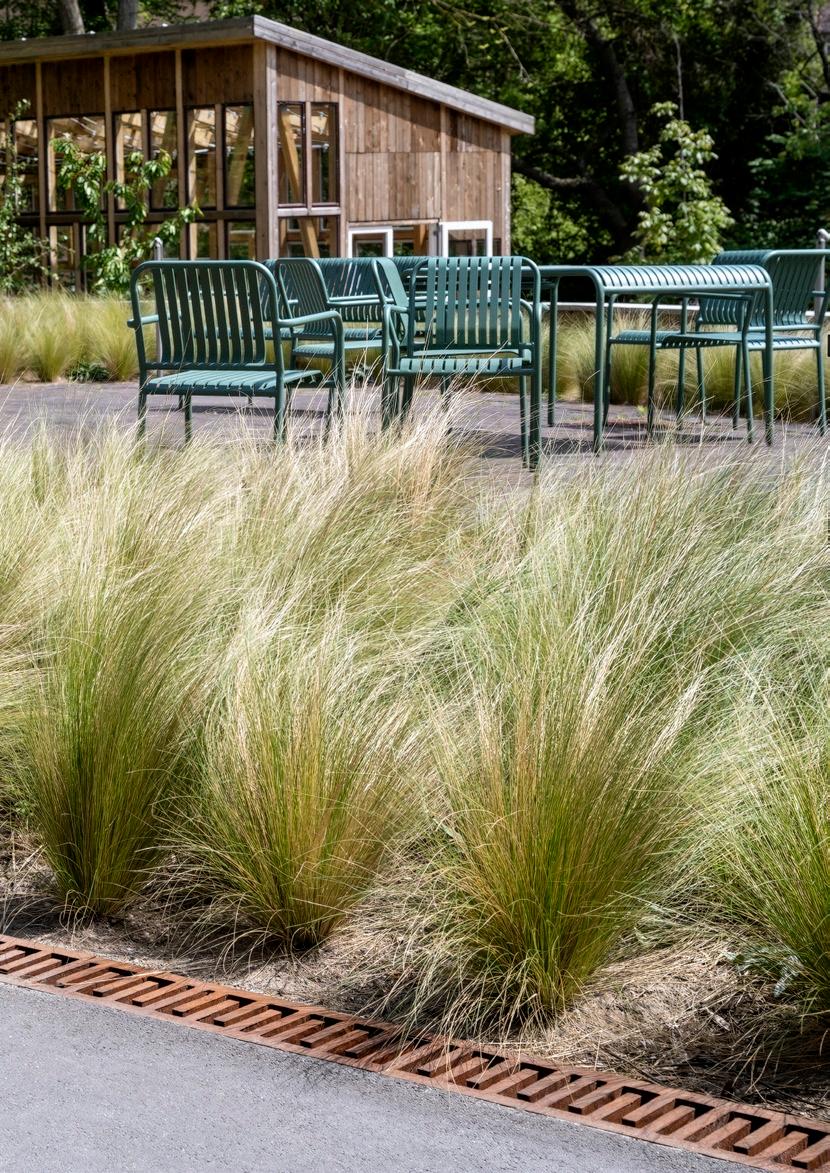

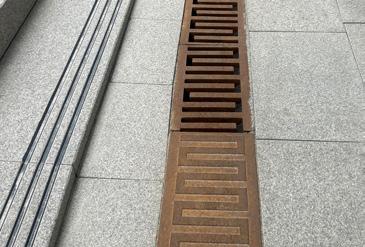

CAM PUS LI NJ EAVVATTN I NG

Campus linjeavvattningsgaller används för bortledning av vatten från körbanor, öppna ytor och andra områden med beläggning, där det passar att leda bort vattnet linjärt.

8

SLA.11.5505

4,29 kg CO2

M®

A

Q

UA F O R

Hedehusene Stationsplats vann Brolæggerprisen 2017.

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Förnyelse av Hedehusene Stationsplats JUUL | FROST Arkitekter A/S har ritat detta vattenprojekt för området mellan den centrala stationsbyggnaden och huvudgatan i samarbete med Fokdal springvand och GH Form.

CAM PUS LI NJ EAVVATTN I NG S LA AR KITE KTE R

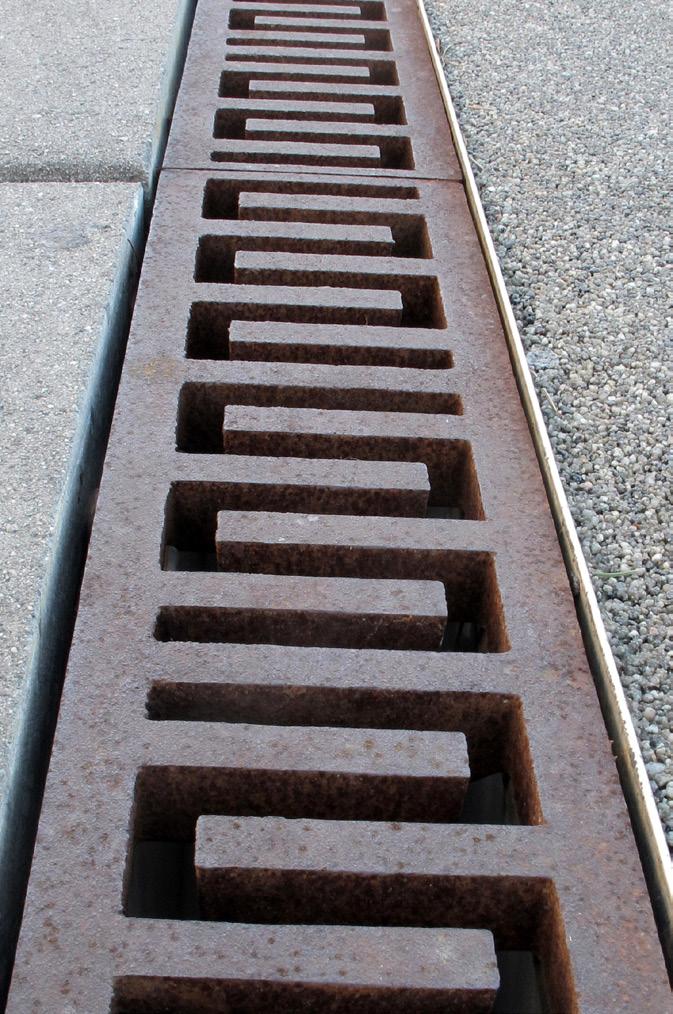

Campus linjeavvattningsgaller och beläggningsplatta är tillverkade i kvaliteten SG-järn och motstår belastning från tunga fordon.

Linjeavvattningsgaller såväl som beläggningsskivor sätts fast i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret/ beläggningsskivan ligger på rännan. Både galler och beläggnings­ skivor är utformade så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret/ beläggningsskivan. Vid anläggning i asfalt förses polymerbetong­ rännan med en karm i rostfritt stål på en eller båda sidor.

Campus linjeavvattning kan tillverkas med önskad radie enligt projekt, så att gallret eller beläggningsskivan också ligger tätt i längdriktningen när den ligger i en kurva.

26 500

Vid ingångar och andra övergångar kan bandet av Campus linjeavvattningsgaller med fördel kombineras med Campus beläggningsskiva.

140

Campus linjeavvattningsgaller finns i obehandlat gjutjärn i bredderna 140 mm, 190 mm och 240 mm.

26 500

190

26 500

240

SLA.11.5502

Campus linjeavvattningsgaller, 240 x 500 mm x H 26 mm 7,35 kg CO2

SLA.11.5526

Campus linjeavvattningsgaller, 190 x 500 mm x H 26 mm 6,31 kg CO2

SLA.11.5505

Campus linjeavvattningsgaller, 140 x 500 mm x H 26 mm 4,29 kg CO2

SLA.11.5503

Beläggningsskiva till ränna, 240 x 500 mm x H 26 mm

SLA.11.5527

Beläggningsskiva till ränna, 190 x 500 mm x H 26 mm

SLA.11.5504

Beläggningsskiva till ränna, 140 x 500 mm x H 26 mm

7,35 kg CO2

e pdd a n m a r k G H F O R M .S E

9

CAM PUS B E LÄGG N I NG

Olai Kyrkogata, Norrköping.

10

SLA.12.4011

3,51 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

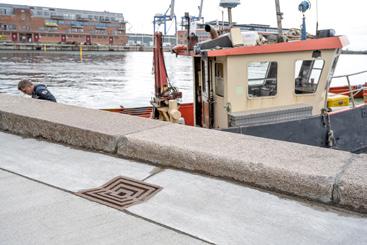

Sjövikstorget, Stockholm.

CAM PUS B E LÄGG N I NG S LA AR KITE KTE R

70 500

140

Campus beläggningsplatta har samma mönster som Campus linjeavvattning. När linjeavvattning och beläggningsplattor läggs i förlängning efter varandra bildas således ett sammanhängande mönster i bandet.

Campus beläggningsplattor finns i obehandlat gjutjärn i bredderna 140 mm, 190 mm och 240 mm.

70 500

240

SLA.12.4010

Campus beläggningsplatta, 240 x 500 x H 70 mm

9,75 kg CO2

SLA.12.4012

Campus beläggningsplatta, 190 x 500 x H 70 mm

3,51 kg CO2

SLA.12.4011

Campus beläggningsplatta, 140 x 500 x H 70 mm

e pdd a n m a r k G H F O R M .S E

11

CAM PUS STRAIG HT LI NJ EAVVATTN I NG

12

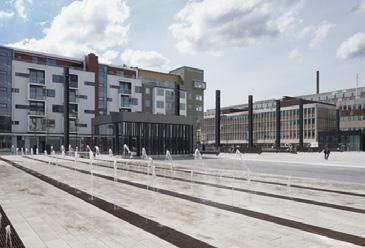

Täby Torg. Polyform arkitekter utsågs till vinnare med sitt ’Ett möjlighetsfält’. GH Form var med och utvecklade då fram Campus straight (med fontäner och belysning), rundbänkar med plantering, Dockline 190 avvattning med ljus, bänkar kombinerat med cykelställ och ljusmaster i stål.

SLA.11.5525

kg CO2

M®

A

Q

7,15

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Täby kommun ville göra ett nytt torg som kunde bidra till att göra Täby centrum till en attraktiv plats i en expanderande region. Det skulle vara omsorg i utformningen och ha rika möjligheter till aktiviteter, Täbyborna skulle få sitt offentliga vardagsrum som de saknat.

CAM PUS STRAIG HT LI NJ EAVVATTN I NG S LA AR KITE KTE R

Campus Straight linjeavvattningsgaller är tillverkat i kvaliteten SG-järn.

Gallret står emot belastning från lätta fordon.

Gallret är fastsatt i rännan med fjädrar. Den är utformad så att den döljer kanterna på den underliggande vattenrännan. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

Gallret ingår i Campus-serien och passar i dimensioner och utformning till Campus träskyddssgaller. Se www.ghform.se

500 1500

SLA.11.5525

Campus Straight Linjeavvattningsgaller, 500 x 1500 mm

GH.A50

GH-vattenränna 500 x1000 mm, Polymerbetong

7,15 kg CO2

e pdd a n m a r k G H F O R M .S E

13

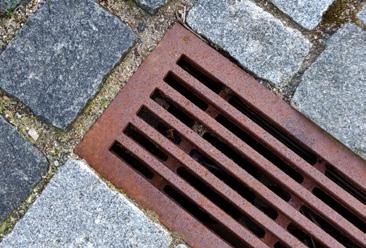

LI N EAR LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

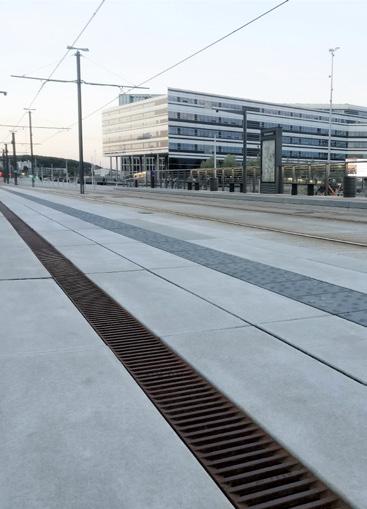

Linear linjeavvattning, Munkebjerg Parken, Odense.

14

HLA.11.5505

6,50 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Vi har utvecklat ett avslutningselement för Linear linjeavvattningsgaller som täcker kanterna.

LI N EAR LI NJ EAFVAN D I NG H E N N I NG LARS E N S ARCH ITECTS

Linear linjeavvattningsgaller är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

Linjeavvattningsgallret är fastsatt i rännan med en fjäder i rostfritt stål.

Låsfjädern är inte synlig när gallret ligger på rännan.

Gallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

Galler utan avslutningskant har genomgående ribbor i längdriktningen, så ribborna fortsätter obrutet längs hela linjeavvattningen. Anläggningen kan avslutas i båda ändar med ett galler med avslutningskant.

140 500

Linear linjeavvattningsgaller finns i obehandlat gjutjärn i bredderna 140 mm, 190 mm och 240 mm.

30

190 500 30

HLA.11.5503

240 520 30

Linear linjeavvattningsgaller, 140 x 500 x H 30 mm

6,50 kg CO2

HLA.11.5505 Linear linjeavvattningsgaller med ändkant, 140 x 520 mm

6,50 kg CO2

HLA.11.5507

Linear linjeavvattningsgaller, 190 x 500 mm

6,83 kg CO2

HLA.11.5508 Linear linjeavvattningsgaller med ändkant, 190 x 520 mm

6,83 kg CO2

HLA.11.5504 Linear linjeavvattningsgaller, 240 x 500 mm

7,48 kg CO2

HLA.12.4010

Linear beläggningsplatta, 140 x 500 x 70 mm

3,25 kg CO2

HLA.12.4012

Linear beläggningsplatta, 240 x 500 x 70 mm

4,50 kg CO2

HLA.11.5506 Linear linjeavvattningsgaller med ändkant, 240 x 520 mm 7,48 kg CO2

e pdd a n m a r k G H F O R M .S E

15

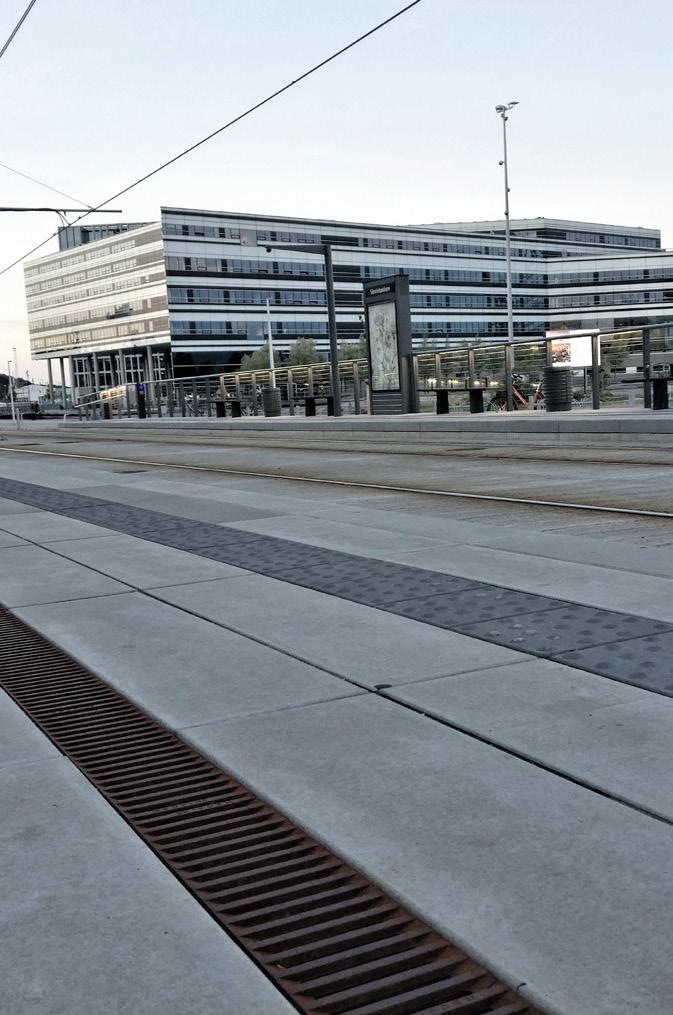

DOCK-LI N E LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

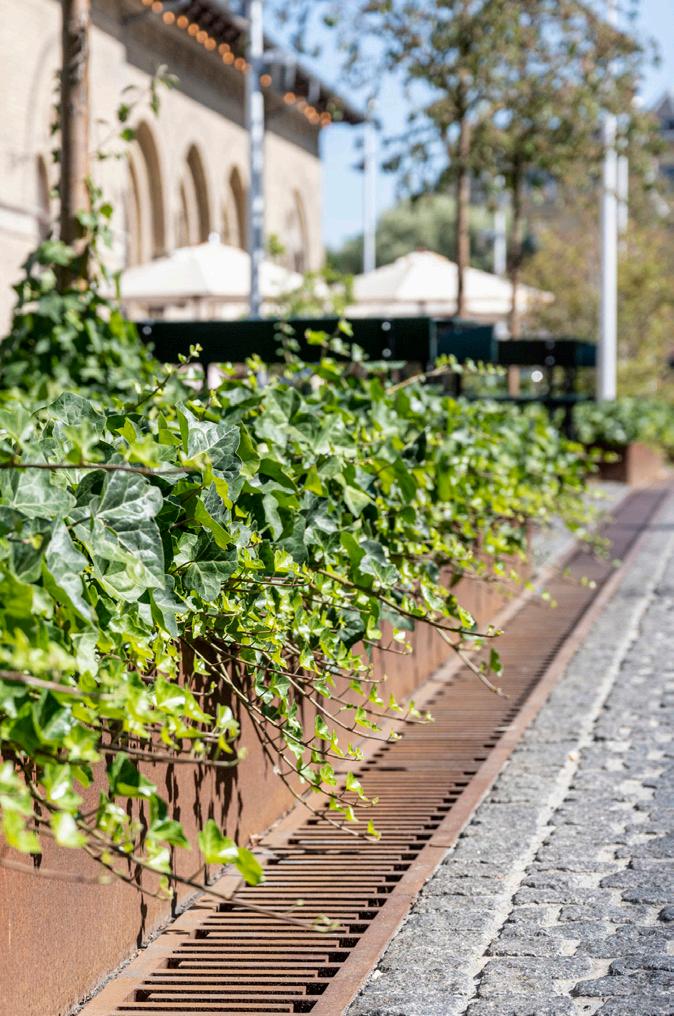

Dock-Line linjeavvattningsgaller i obehandlat gjutjärn, Odeon, Odense stadskärna.

16

AT.11.6021

2,30 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Linjeavvattningsgaller i Rostfritt stål.

DOCK-LI N E LI NJ EAVVATTN I NG AR KITE MA

Dock-Line linjeavvattning tillverkas i kvaliteterna SG-järn respektive rostfritt stål. Båda kvaliteterna står emot belastning från tunga fordon.

Linjeavvattningsgaller såväl som beläggningsskivor sätts fast i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret/beläggningsskivan ligger på rännan.

Både galler och skivor är utformade så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram.

Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

140 500

obehandlat gjutjärn samt i rostfritt stål i bredderna 140 mm, 190 mm och 240 mm. Beläggningsskivan finns med en bredd på 140 mm och beläggningsplattan i bredderna 140 mm och 190 mm.

30

190 500 30

AT.11.6021 Dock-Line linjeavvattningsgaller, 140 x 500 x H 30 mm

2,30 kg CO2

AT.11.5505 Dock-Line beläggningsskiva till ränna, 140 x 500 x H 30 mm AT.11.6022 Dock-Line linjeavvattningsgaller, 140 x 500 x H 30 mm.

Rostfritt stål

240 500

3,07 kg CO2

AT.11.5504 Dock-Line beläggningsskiva till ränna, 140 x 500 x H 30 mm, Rostfritt stål 30

AT.11.6015 Dock-Line linjeavvattningsgaller, 190 x 500 x H 30 mm

3,77 kg CO2

AT.11.6023 Dock-Line linjeavvattningsgaller, 240 x 500 x H 30 mm

4,68 kg CO2

AT.12.4011 Dock-Line beläggningsplatta 140 x 500 x 70 mm

3,25 kg CO2

AT.12.4013 Dock-Line beläggningsplatta 190 x 500 x 70 mm

6,24 kg CO2

e pdd a n m a r k G H F O R M .S E

17

DOCK-LI N E LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

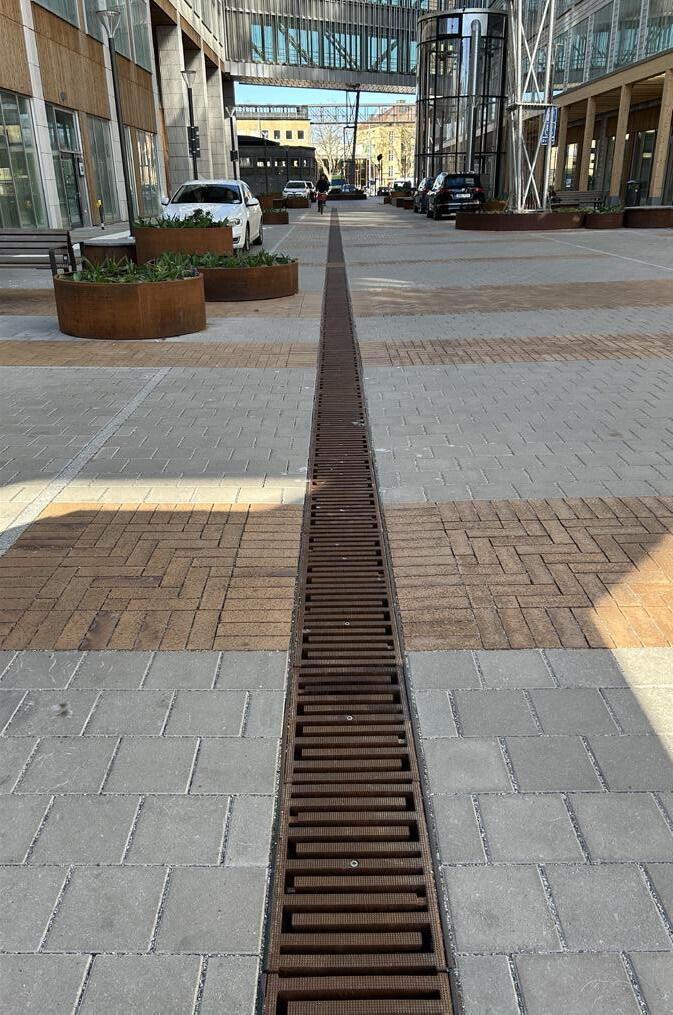

Täby

18

AT.11.6024

kg CO2

M®

CAR B

4,68

UA F O R

BORTLE DN I NG AV R EG NVATTE N

A

Q

INT PR

FOOT ON

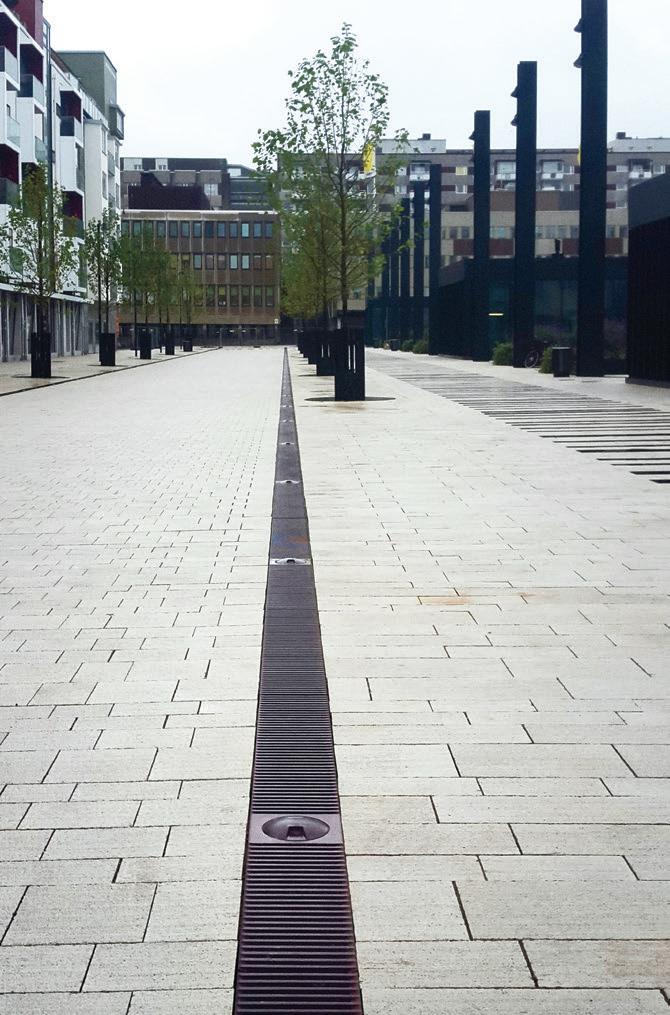

DOCK-LI N E LI NJ EAVVATTN I NG TI LL PU N KTLJ US

Dock-Line linjeavvattningsgaller till punktljus kan levereras med LEDdioder som är placerade i armaturen av gjutjärn och klarar belastning från tung trafik.

Som standard tillverkas punktljus med 12 eller 24 Volt. Ljuskällan är hermetiskt försluten i ett rostfritt rör och reflektorn är ingjuten i epoxy.

Produkten har täthetsklass IP68. 4 x 4 mm2 av produkten kan döljas.

240 500 30

AT.11.6024 Dock-Line linjeavvattning för punktljus, 240 x 500 x H 30 mm 4,68 kg CO2

G H F O R M .S E

19

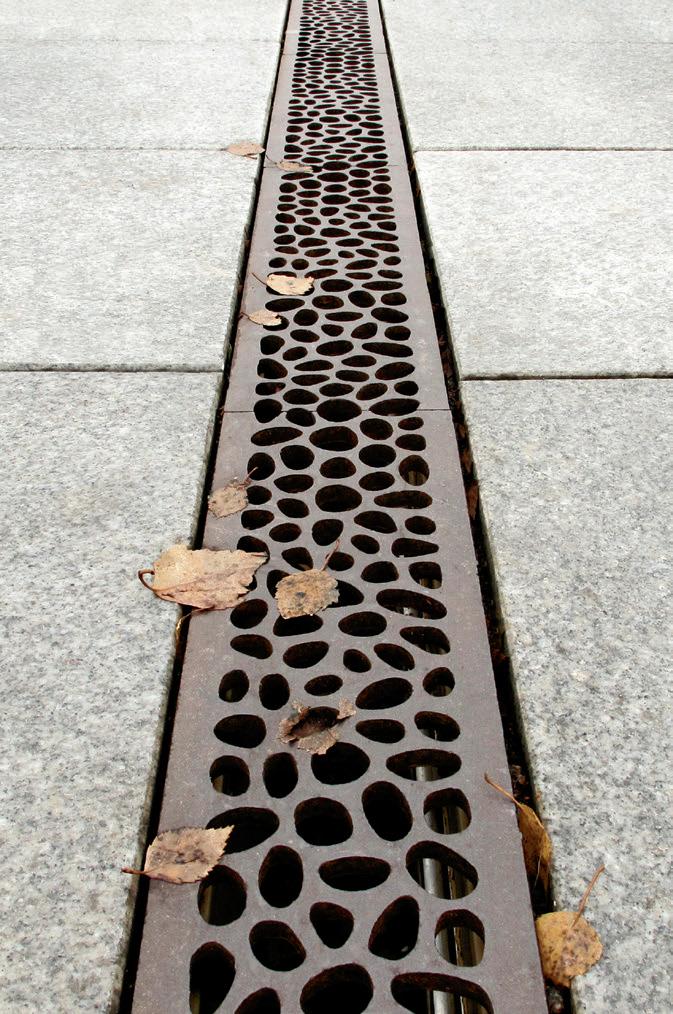

WATE R CE LL LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

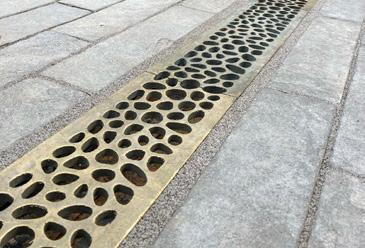

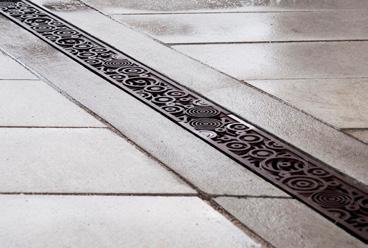

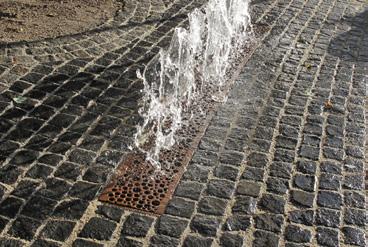

Water Cell linjeavvattningsgaller har ett organiskt mönster och kan läggas i långa obrutna sträckningar.

20

SLA.11.5511

2,21 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

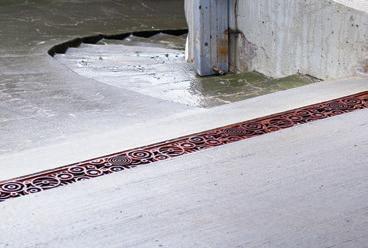

Linjeavvattningsgallret finns i gjutjärn samt i brons i bredderna 140 mm och 240 mm.

WATE R CE LL LI NJ EAVVATTN I NG S LA AR KITE KTE R

Water Cell linjeavvattningsgaller är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

70

500

Linjeavvattningsgallret är fastsatt i rännan med en fjäder i rostfritt stål.

Låsfjädern är inte synlig när gallret ligger på rännan.

Linjeavvattningsgallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Den lilla toleransen på gallret gör att de ligger tätt i längdriktningen. Vid anläggning i asfalt kan polymerbetongrännan förses med en kant i rostfritt stål på en eller båda sidor.

140

30 500

140 SLA.11.5511 Water Cell linjeavvattningsgaller, 140 x 500 x H 30 mm

2,21 kg CO2

SLA.12.4015 Water Cell beläggningsplatta, 140 x 500 x 70 mm SLA.11.5514 Water Cell linjeavvattningsgaller, 240 x 500 x H 30 mm

5,74 kg CO2

SLA.12.5512 Water Cell linjeavvattningsgaller, 140 x 500 x H 30 mm, Brons 2,47 kg CO2

e pdd a n m a r k G H F O R M .S E

21

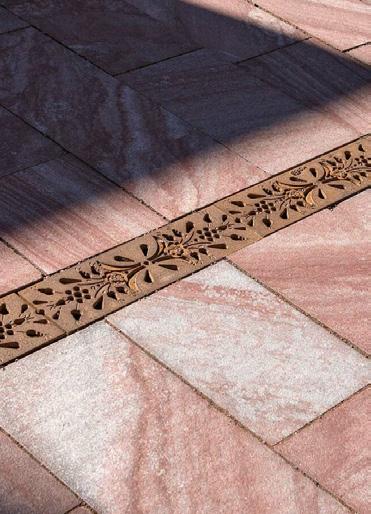

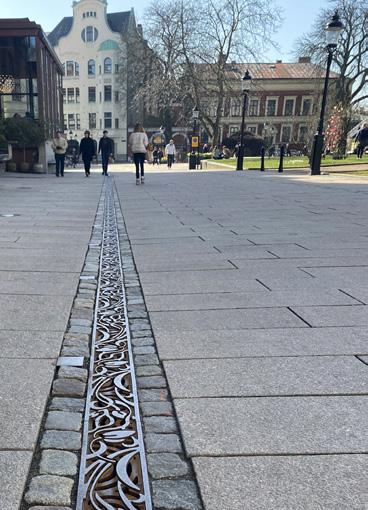

J UG E N DE LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

Jugend linjeavvattningsgaller är utvecklat i samarbete med Sønderborg Kommun.

22

SLA.11.5515

3,84 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Jugendserien består även av en öppen linjeavvattningsränna med måtten 300 x 500 mm.

J UG E N D LI NJ EAVVATTN I NG S LA AR KITE KTE R

Jugend linjeavvattningsgaller är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

Gallret är fastsatt i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret ligger på rännan.

Gallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

140 500

SLA.11.5515

Jugend linjeavvattningsgaller, 140 x 500 mm

3,84 kg CO2

e pdd a n m a r k G H F O R M .S E

23

OR B IT LI NJ EAVVATTN I NG

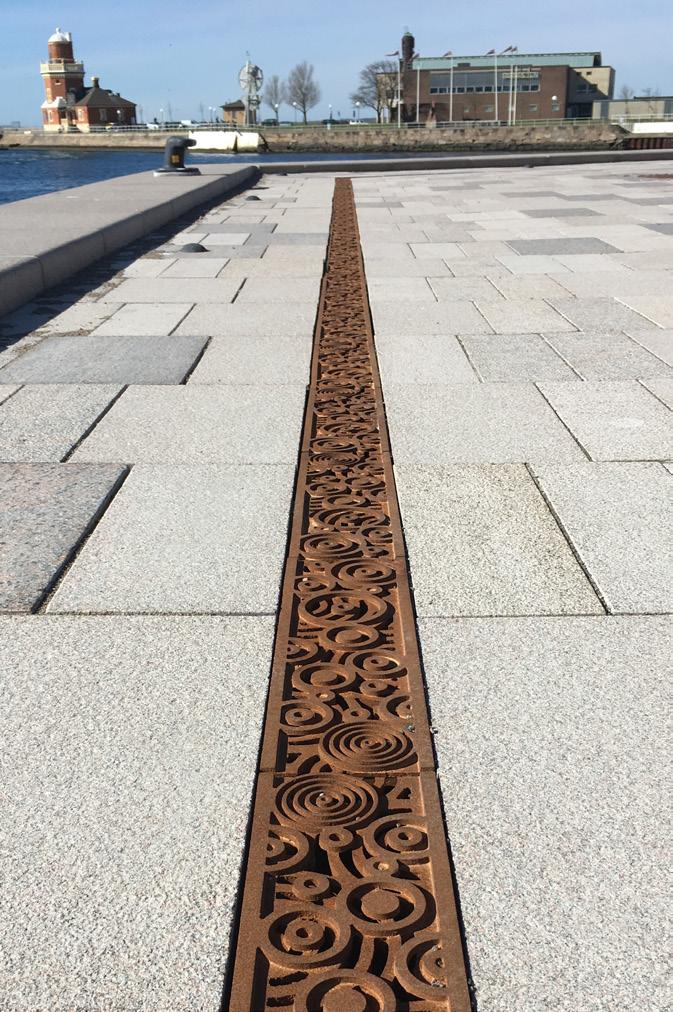

Helsingborgs hamn.

24

KJ.11.5501

3,64 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Orbit linjeavvattningsgaller är utvecklat i samarbete med Kristine Jensens arkitektkontor för Urban Mediaspace, Århus hamn.

OR B IT LI NJ EAVVATTN I NG KR I STI N E J E N S E N S AR KITE KTKONTOR

Orbit linjeavvattningsgaller är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

Gallret är fastsatt i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret ligger på rännan.

Gallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret.

Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

Linjeavvattningsgaller finns i obehandlat gjutjärn i bredden 140 mm.

140 500

KJ.11.5501

Orbit linjeavvattningsgaller, 140 x 500 mm

3,64 kg CO2

e pdd a n m a r k G H F O R M .S E

25

VADSTE NA LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

Vadstena linjeavvattningsgaller är utvecklat i samarbete med Svante Dahlgren från Rambøll i Linköping för Vadstena kommun.

26

KH.11.5501

A

Q

kg CO2

M®

CAR B

2,41 UA F O R

BORTLE DN I NG AV R EG NVATTE N

INT PR

FOOT ON

VAD STE NA LI NJ EAFVAN D I NG RAM BØLL

Vadstena linjeavvattning är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

Gallret är fastsatt i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret ligger på rännan.

Linjeavvattningsgallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

Linjeavvattningsgaller finns i obehandlat gjutjärn i bredden 140 mm.

500

140

GH.11.5501

Vadstena Linjeavvattningsgaller, 140 x 500 mm

2,41 kg CO2

e pdd a n m a r k G H F O R M .S E

27

SQUAR E LI NJ EAVVATTN I NG

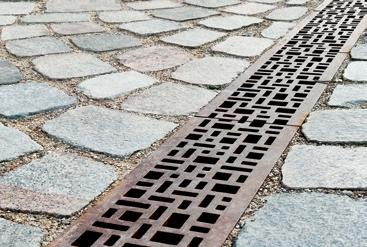

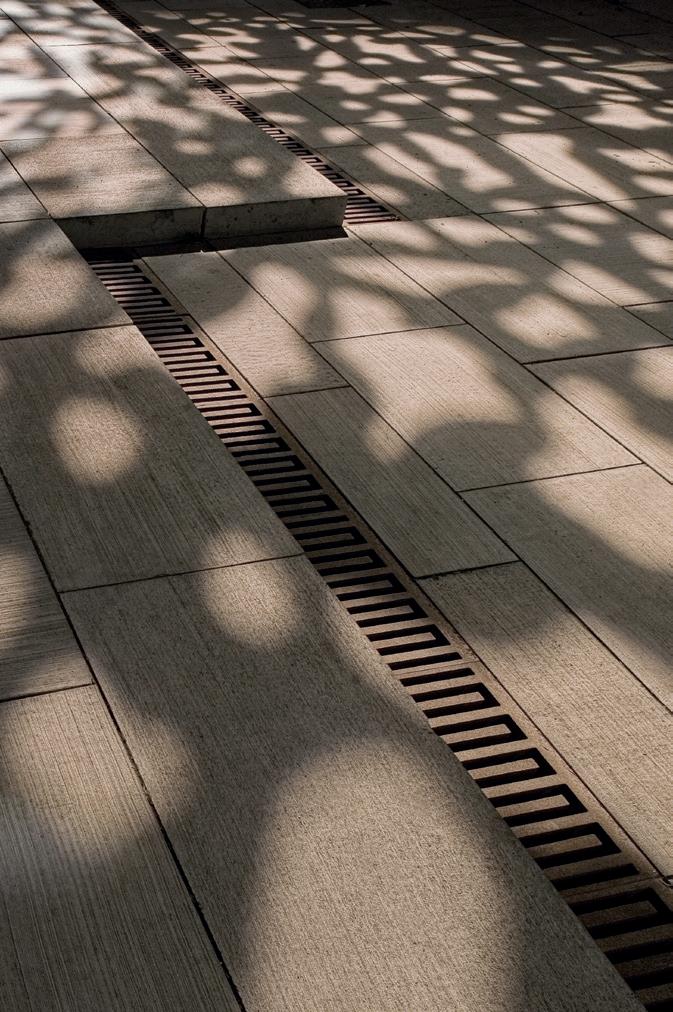

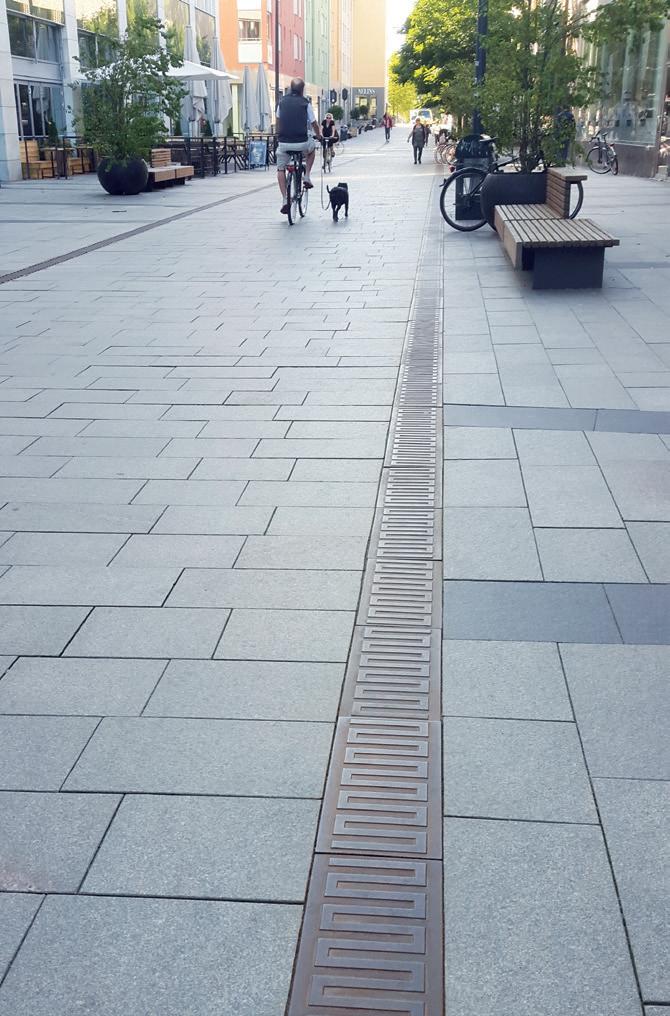

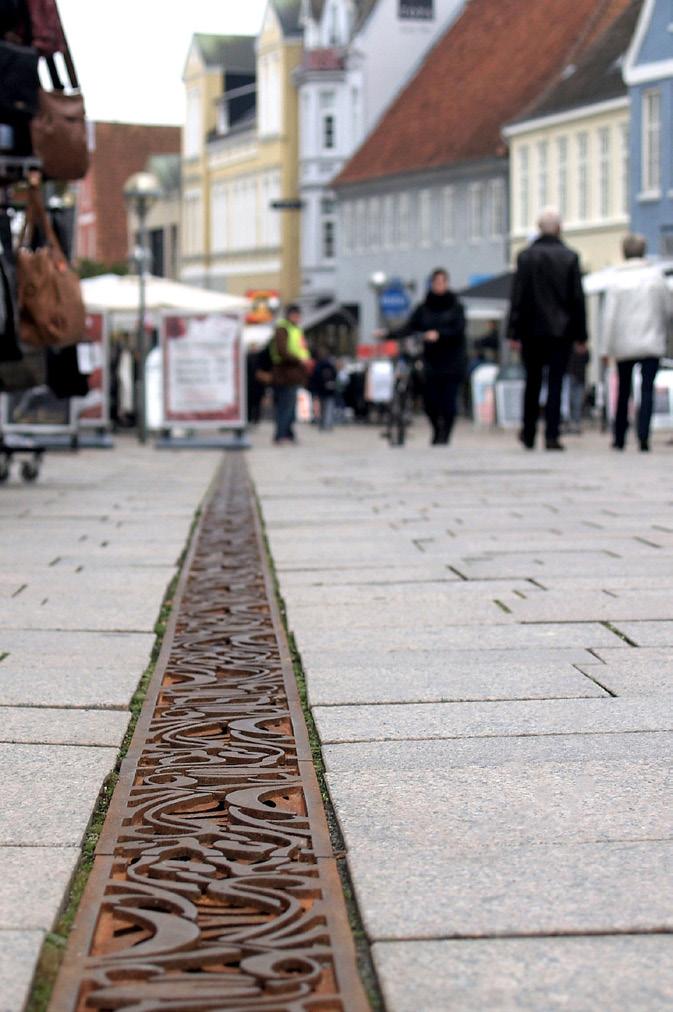

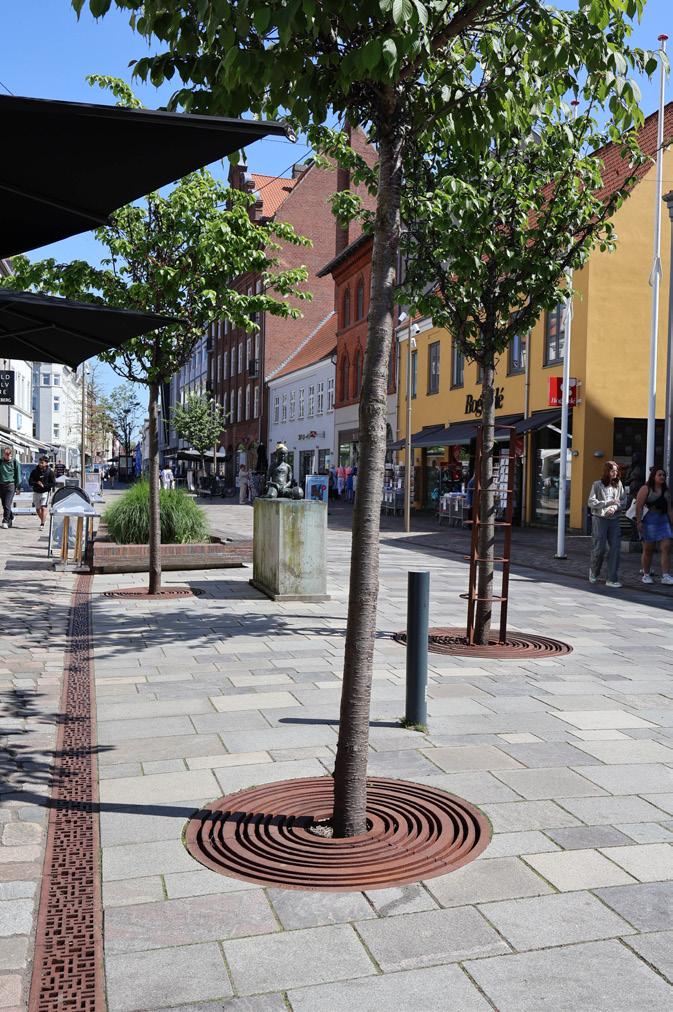

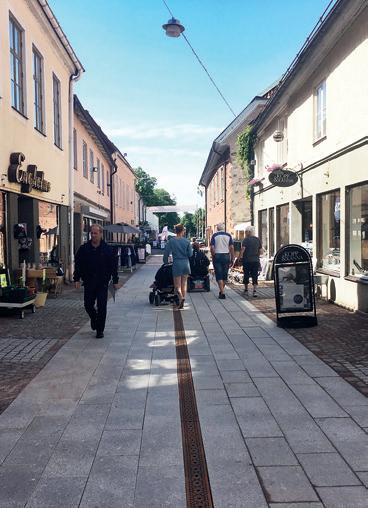

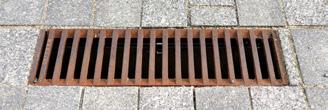

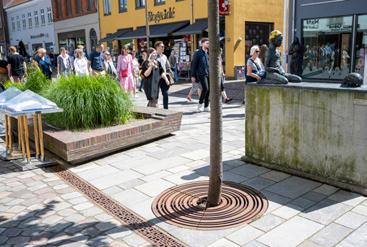

Square linjeavvattningsgallret ligger bl a på Horsens gågata.

28

SC.11.5503

5,53 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Square linjeafvanding er blandt andet benyttet i Horsens gågade.

SQUAR E LI NJ EAVVATTN I NG SCH U L LAN DS KAB

Square linjeavvattningsgaller är tillverkat i kvaliteten SG-järn. Gallret står emot belastning från tunga fordon.

Gallret är fastsatt i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret ligger på rännan.

Linjeavvattningsgallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

Linjeavvattningsgaller finns i obehandlat gjutjärn i bredden 190 mm.

190 500 30

SC.11.5503

Square linjeavvattningsgaller, 190 x 500 mm x H 30 mm

5,53 kg CO2

e pdd a n m a r k G H F O R M .S E

29

MORA LI NJ EAVVATTN I NG OCH B E LÄGG N I NG

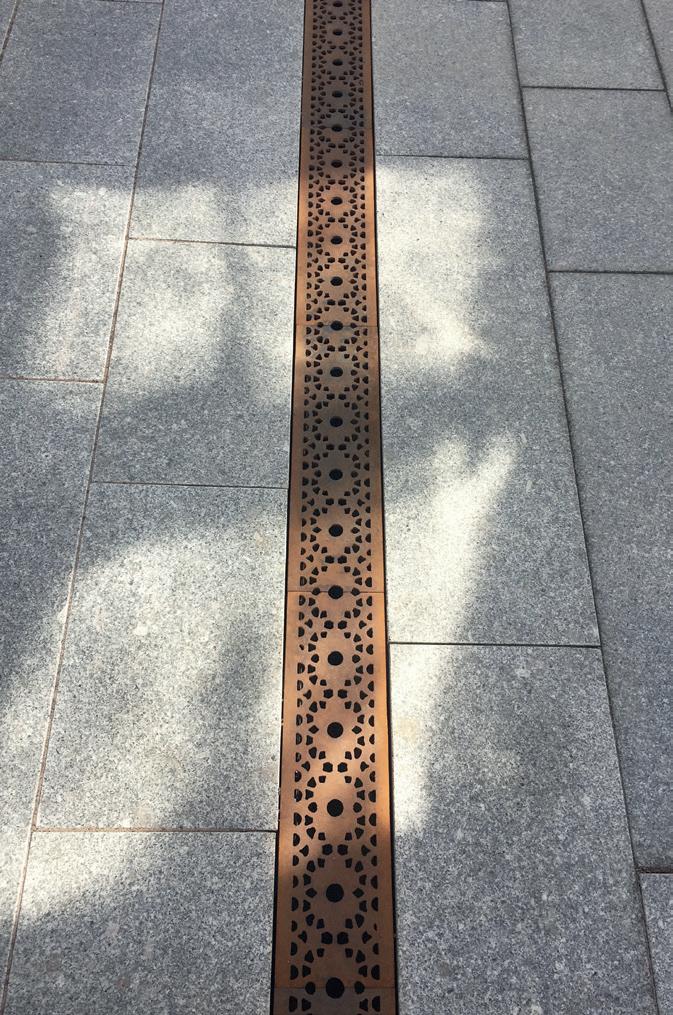

Mora linjeavvattningsgaller och beläggningsplatta har samma mönster. Läggs de i förlängning av varandra bildas en bård med sammanhängande mönster.

30

GH.11.5605

2,99 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Mora är utvecklat i samarbete med Sweco i Falun till Mora kommun.

MORA LI NJ EAVVATTN I NG SWECO

Mora linjeavvattningsgaller är tillverkat i kvaliteten SG-järn och motstår belastning från tunga fordon.

Gallret är fastsatt i rännan med en fjäder i rostfritt stål. Låsfjädern är inte synlig när gallret ligger på rännan.

Linjeavvattningsgallret är utformat så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram till gallret. Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

140 500 30

GH.11.5605

Mora linjeavvattningsgaller, 140 x 500 x H 30 mm

2,99 kg CO2

GH.12.5505

Mora Beläggningsplatta, 140 x 500 x H 70 mm

3,51 kg CO2

e pdd a n m a r k G H F O R M .S E

31

DROPS LI NJ EAVVATTN I NG

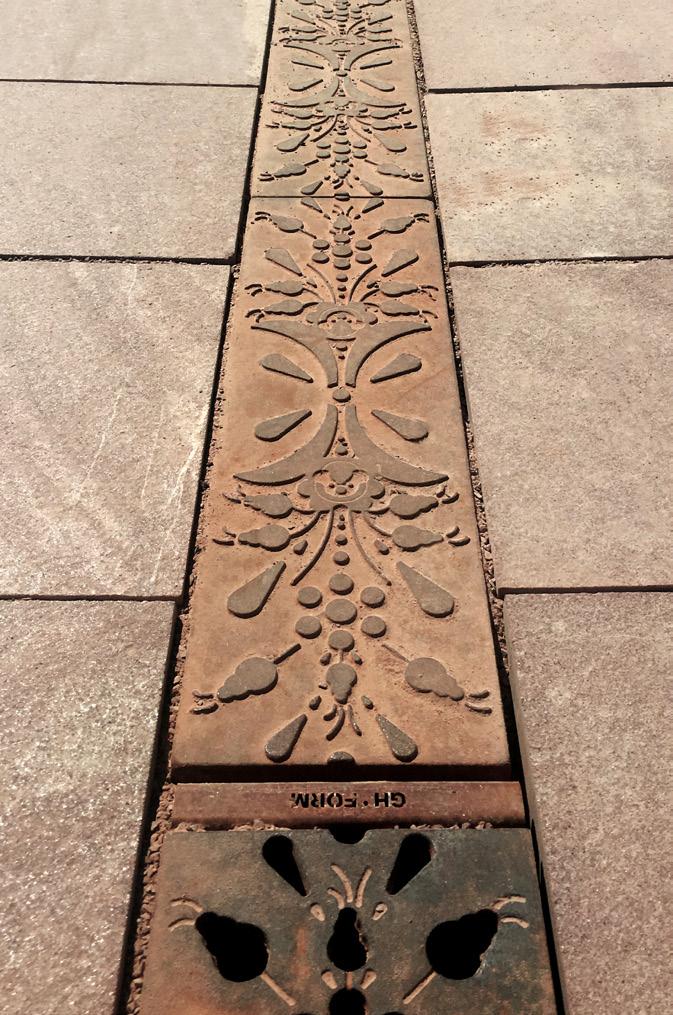

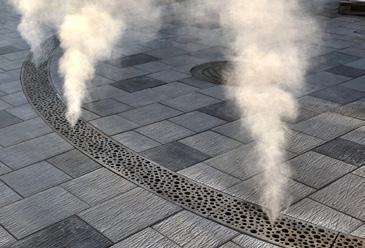

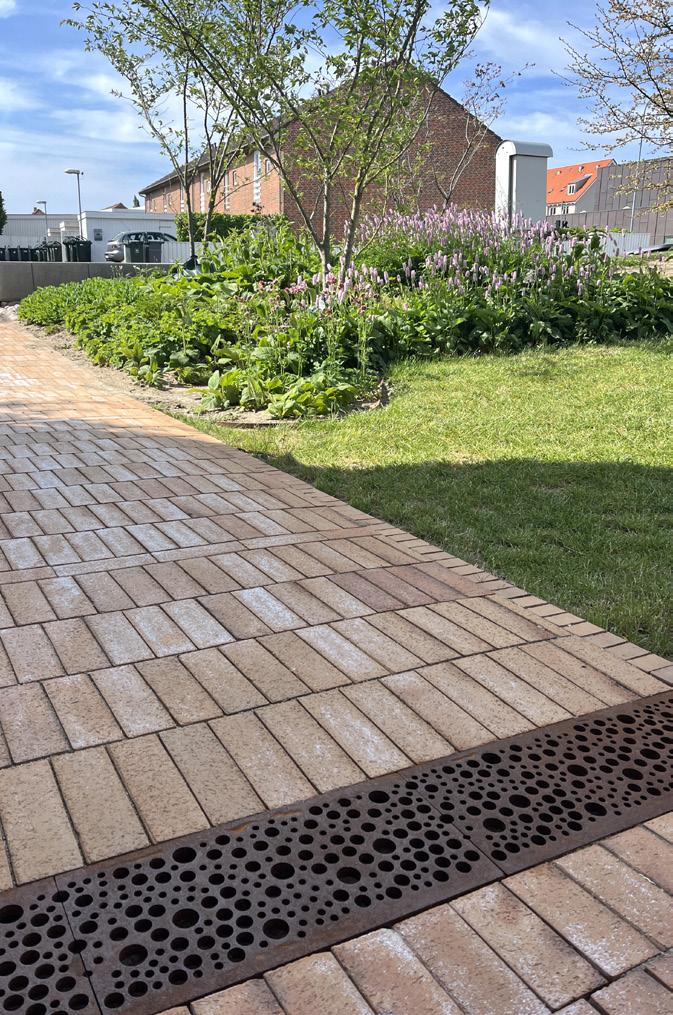

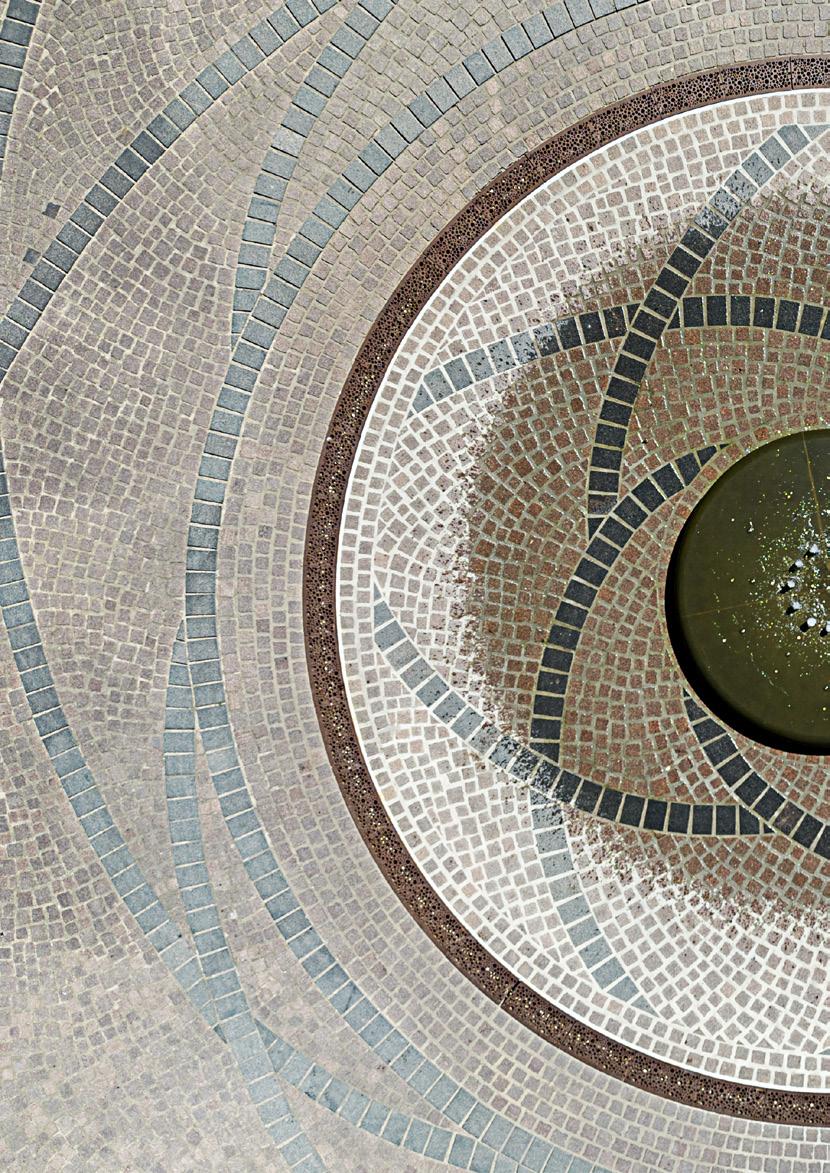

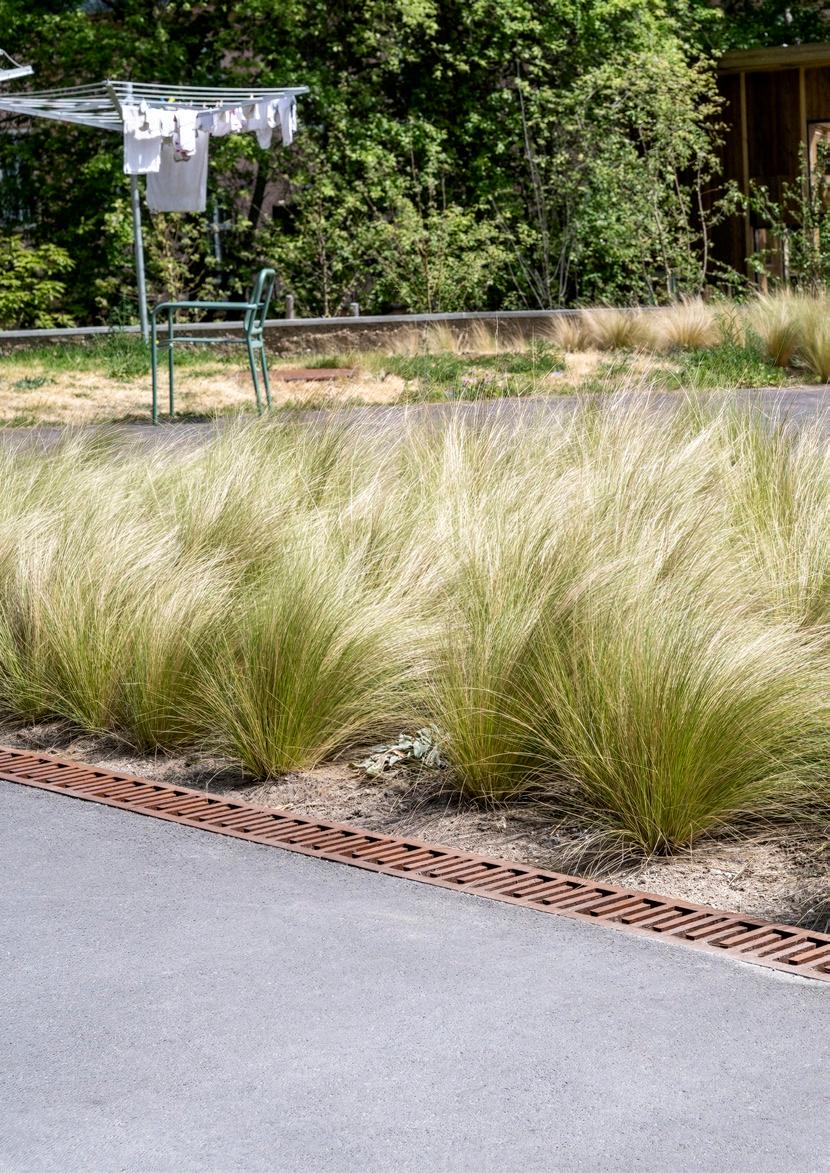

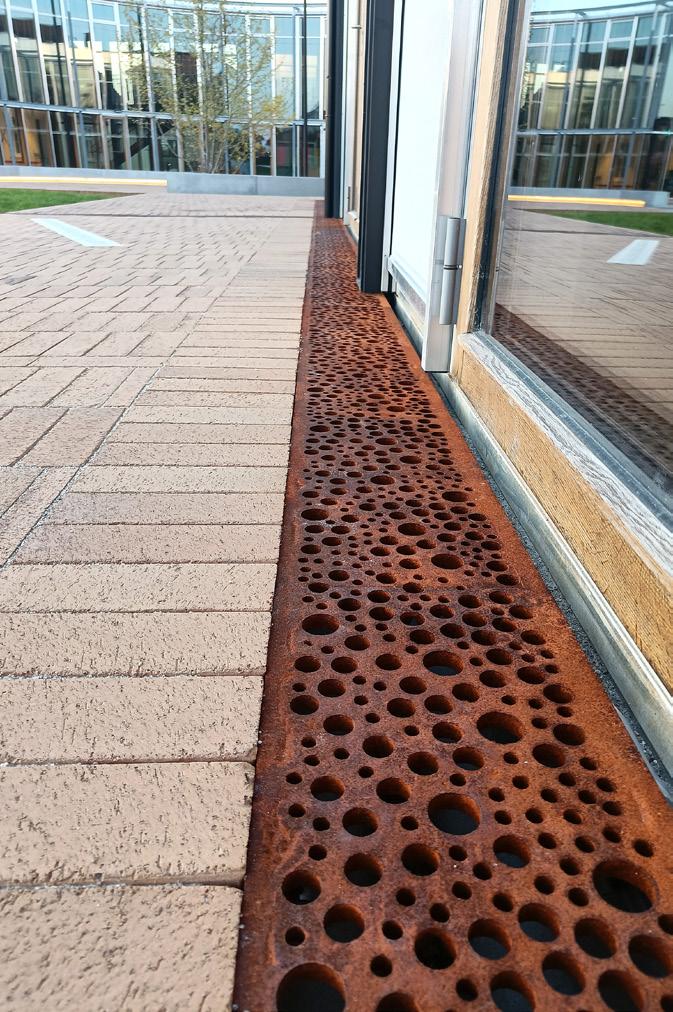

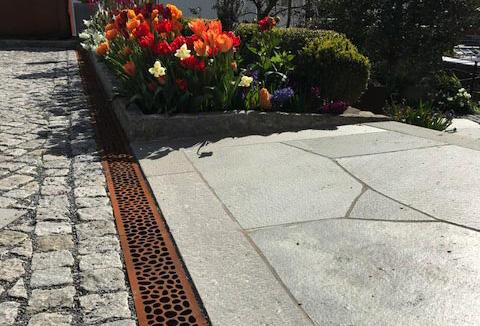

Kulturhus Risbjerggaard, Hvidovre har ritats av Vandkunstnen. GH Form har levererat följande produkter: Linjeavvattning, ledstråk, trädgaller och blomsterurnor.

32

4,94 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

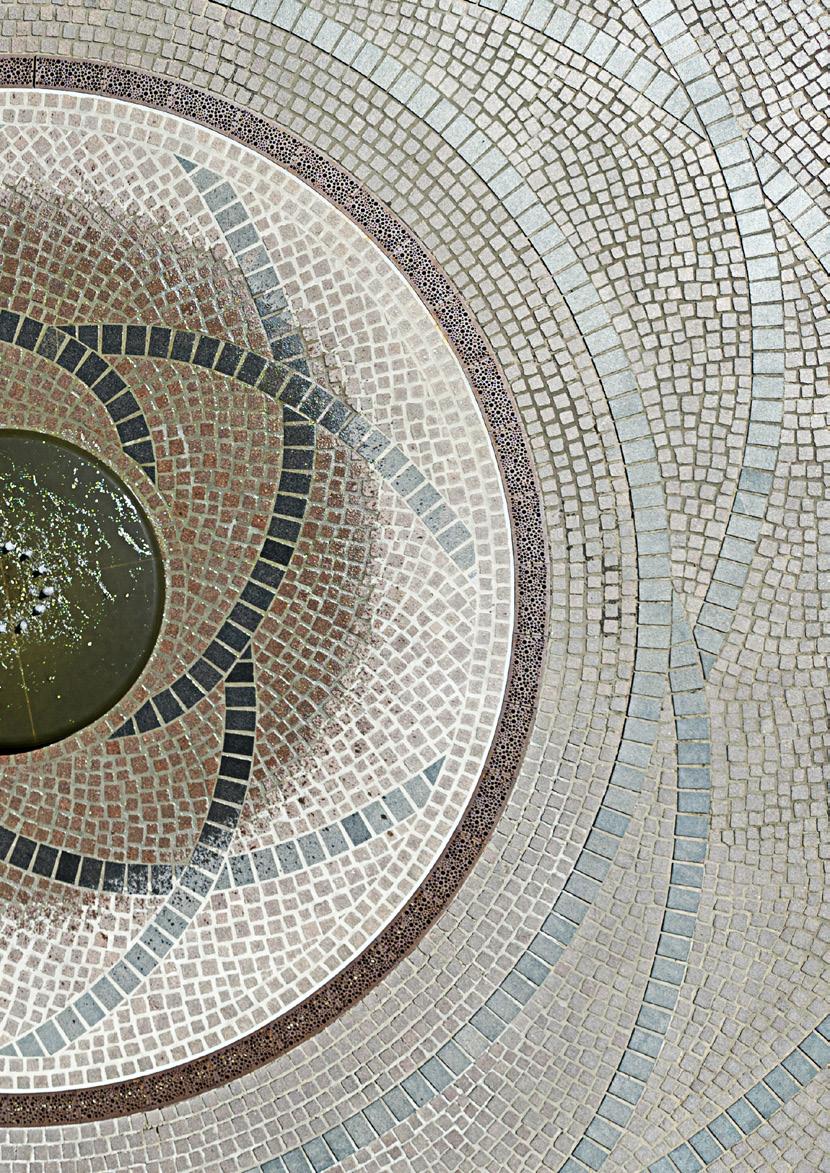

Drops linjeavvattning kan tillverkas i önskad radie i enlighet med projektet, så att gallret/ beläggningsskivan ligger tätt intill i längdriktningen.

D ROPS LI NJ EAVVATTN I NG H E N R I K JØRG E N S E N LAN DS KAB AS

Både galler och plattor sätts fast i rännan med en fjäder i rostfritt stål.

Låsfjädern är inte synlig när gallret/plattan ligger på rännan.

Galler och plattor är utformade så att kanterna på den underliggande vattenrännan är dolda. Beläggningen kan således läggas ända fram.

Vid anläggning i asfalt förses rännan med en karm i rostfritt stål på en eller båda sidor.

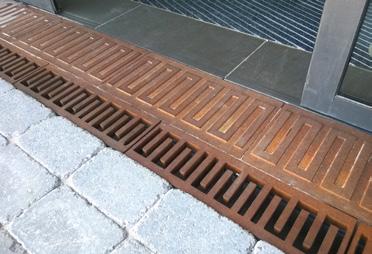

Vid ingångar och andra övergångar kan bandet av Drops linjeavvattningsgaller med fördel kombineras med Drops beläggningsskiva.

240 500

HJ.11.5505

Drops linjeavvattningsgaller, 240 x 500 mm

4,94 kg CO2

HJ.11.5503

Drops beläggningsskiva till ränna, 240 x 500 mm

5,53 kg CO2

e pdd a n m a r k G H F O R M .S E

33

34

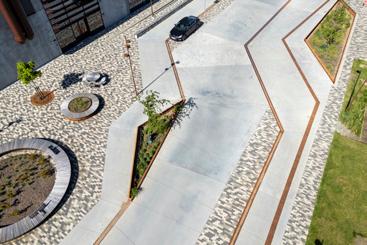

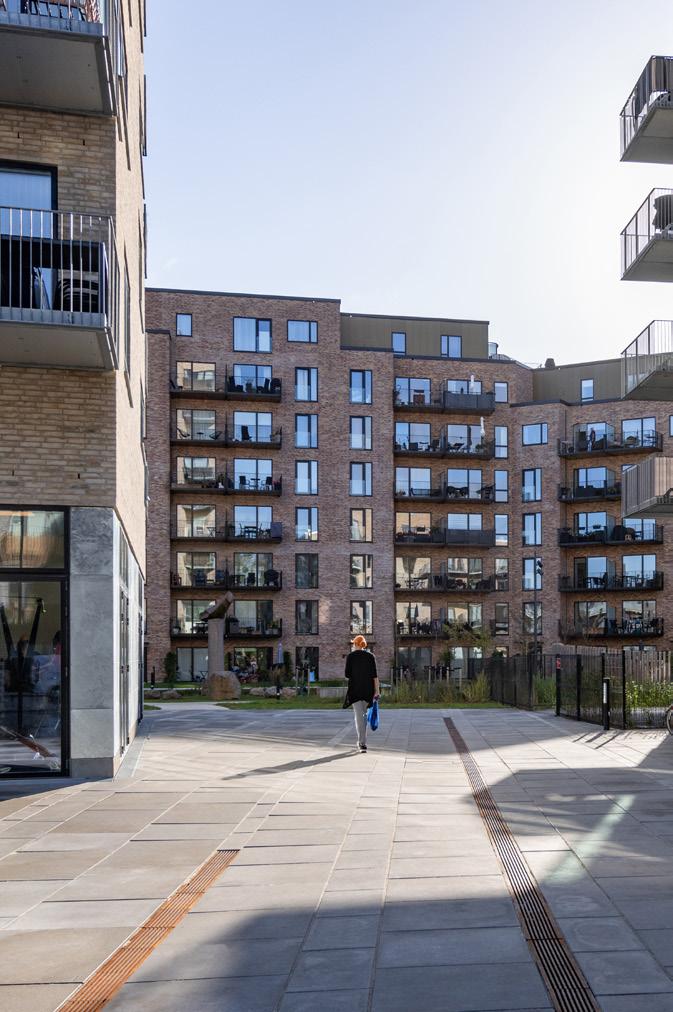

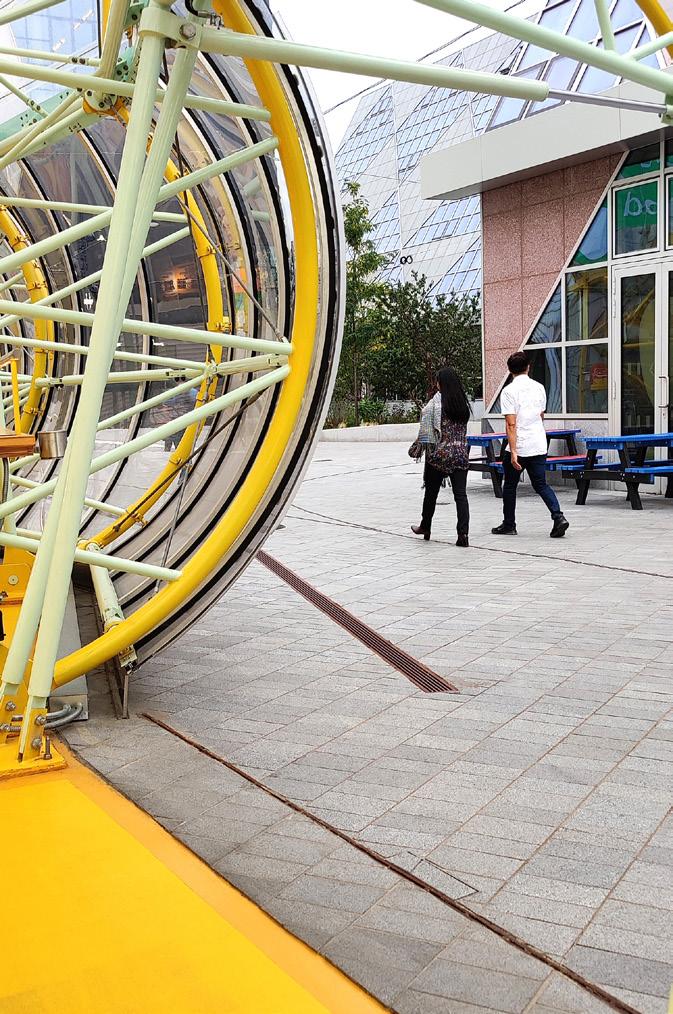

B RYGG E R N ES PLADS / NY CAR LSB E RG / FR E DE R I KSB E RG

G H F O R M .S E

35

KLI MA LI NJ EAVVATTN I NG / 90 TONS B E LASTN I NG

SLA.11.5506

36

kg CO2

M®

A

Q

14,3

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Klima linjeavvattningsgaller är utvecklat av GH Form i samarbete med SLA Arkitekter och Teknologisk Institut.

KLI MA LI NJ EAVVATTN I NG 90 TON B E LASTN I NG

Klima linjeavvattningsgaller och tillhörande gjutjärnsränna är tillverkade i kvaliteten SG-järn och motstår belastning från särskilt tunga fordon.

I M AR I S

ton

N

O

N

T

90 T

90

IN G

KL

SLA.11.5506 GH.360

Gallret ligger i höjd med gjutjärnsrännans överkant. Därmed kan asfalt läggas ända upp till överkanten. Asfalten kan packas utan att rännan deformeras. På ovansidan är gallret försett med ett halkdämpande mönster.

BE LAST

Tillsammans utgör gallret med sina kraftiga dimensioner och rännan med sin materialoptimerade, profilerade utformning en mycket användbar och genomtänkt produkt.

Rännan kan installeras utan gjutning med betong och står emot ett tryck på 90 ton från alla sidor. Teknologisk Institut har genomfört detta test i enlighet med DS/EN 1433:2002, paragraf 7.15.

500

330 SLA.11.5508

Klima linjeavvattningsgaller, 90 ton, 330 x 500 mm

16,94 kg CO2

SLA.11.5506

Campus linjeavvattningsgaller, 90 ton, 330 x 500 mm

14,30 kg CO2

GH.360

GH vattenränna, 360 x 1000 x 320 mm, gjutjärnsranna

68,90 kg CO2

e pdd a n m a r k G H F O R M .S E

37

DOCK-LI N E ÅB E N LI NJ EAVVATTN I NG

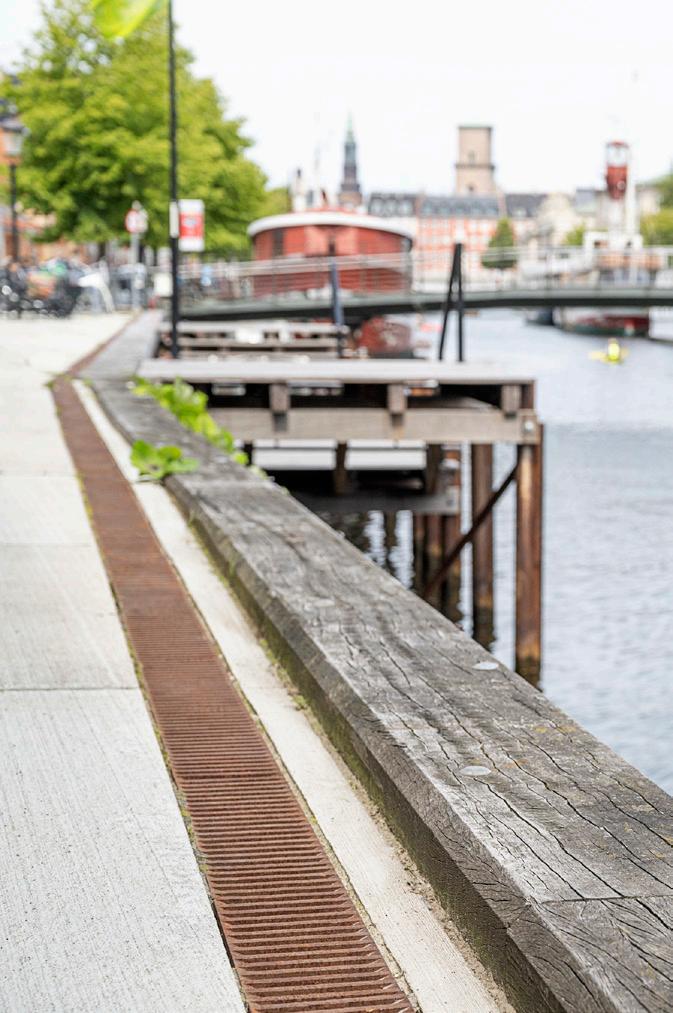

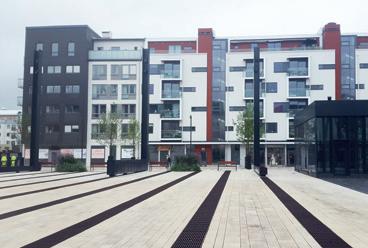

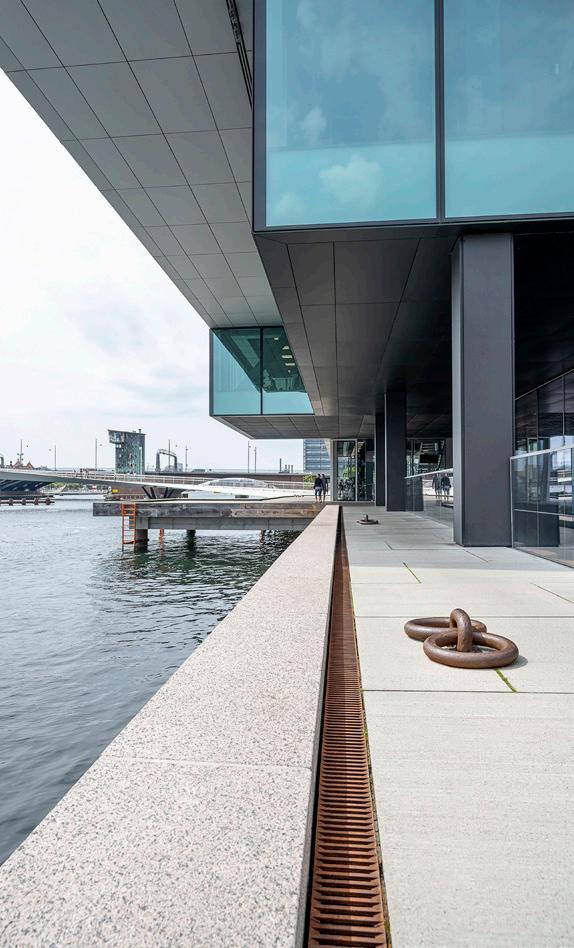

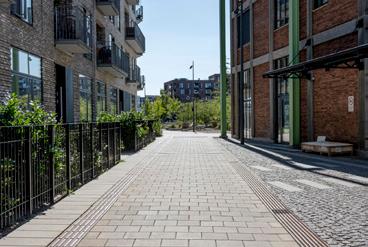

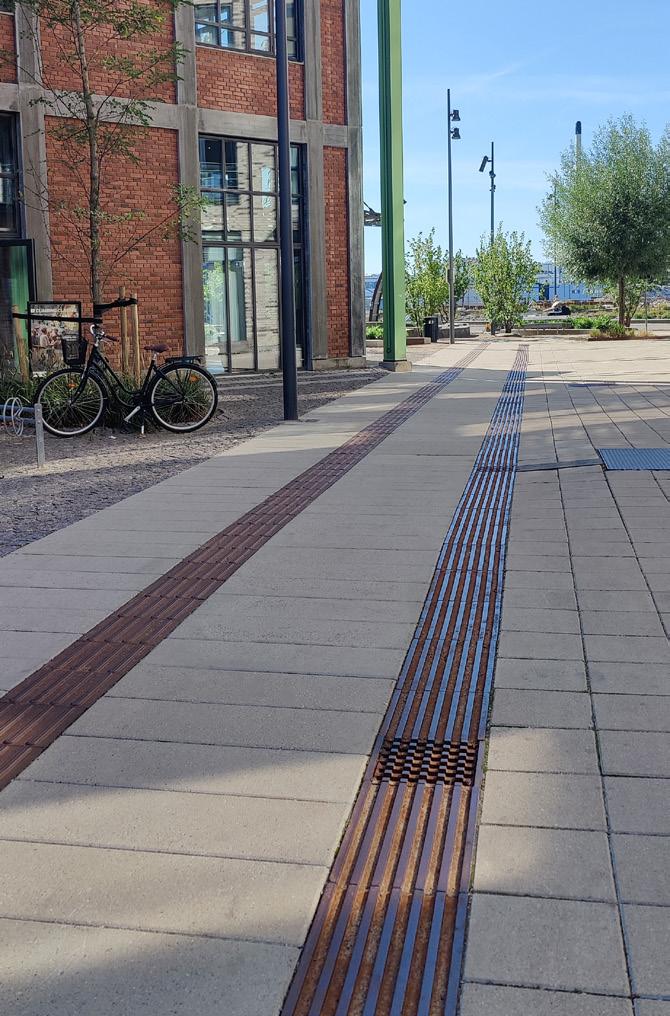

Dock-Line-serien har ritats till Sluseholmen i Köpenhamn och det öppna linjeavvattningselementet till Valby Have.

38

AT.11.6025

3,58 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

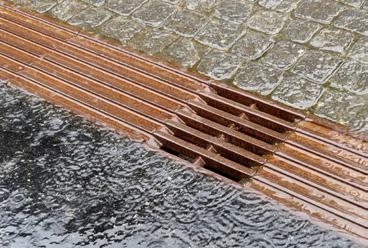

Dock-Line öppen linjeavvattning kan användas med punktavvattningsgaller i samma serie.

DOCK-LI N E ÖPPE N LI NJ EAVVATTN I NG AR KITE MA 70

Dock-Line öppen linjeavvattning är ett beläggningselement av gjutjärn med markerade längsgående profiler, avsedda att monteras i jordfuktig betong.

500

300

Elementets öppna ändar sätts ihop med spont och not, vilket styr ihop elementen under anläggningen. Vid denna form av linjeavvattning kan elementet klara mycket stor belastning från fordon, då det är helt undergjutet av betong. Elementen är enkla att montera.

Vid projekt med plattbeläggningar levereras gallret med en tunn vattenhaltig ytbehandling.

AT.11.6025

Dock-Line öppen linjeavvattning, 300 x 500 mm x H 70 mm

AT.11.6026

Dock-Line öppen linjeavvattning med taktil markering, 300 x 500 mm

e pdd a n m a r k G H F O R M .S E

39

V-RÄN NA ÅB E N LI NJ EAVVATTN I NG

V-rännan har utvecklats av BOGL Arkitekter i samarbete med GH Form.

40

BOG.11.6025

3,58 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

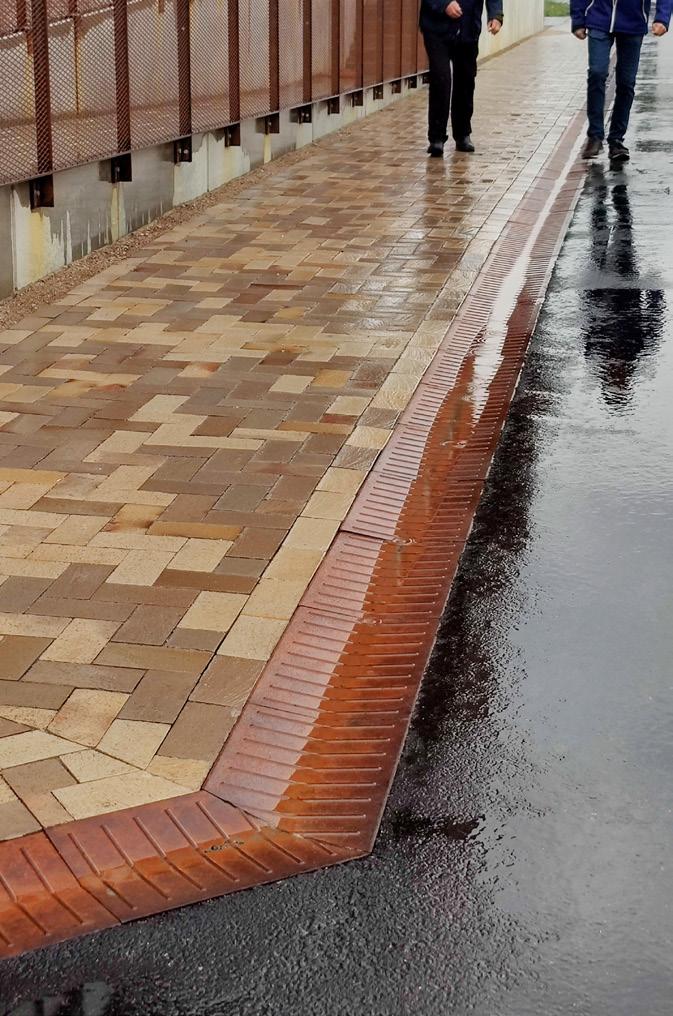

Med sin lätt sneda V-profil uppfyller rännan kraven på tillgänglighet.

V-RÄN NA ÖPPE N LI NJ EAVVATTN I NG BOG L AR KITE KTE R

V-vattenränna är ett beläggningselement och kan motstå belastning från mycket tunga fordon, när det är helt undergjutet med betong.

Rännan kan användas till öppen linjeavvattning längs körbanor, öppna ytor och andra områden med beläggning.

Det tvärgående ribbmönstret ger halksäkring och gör det enkelt att se att rännan har en V-profil.

Rännan är avsedd att anläggas i jordfuktig betong. Den är lätt att sätta, då dess öppna ändar sätts ihop med den gjutna sponten och noten.

500

330

60

BOG.11.6025

V-ränna öppen linjeavvattning, 300 x 500 x 60 mm

e pdd a n m a r k G H F O R M .S E

41

DOCK-LI N E PU N KTAVVATTN I NGSGALLE R

Dock-Line Punktavvattningsgaller ligger bland annat i De Helende Haver, Bispebjerg Hospital.

42

AT.11.6025

3,58 kg CO2

M®

A

Q

UA F O R

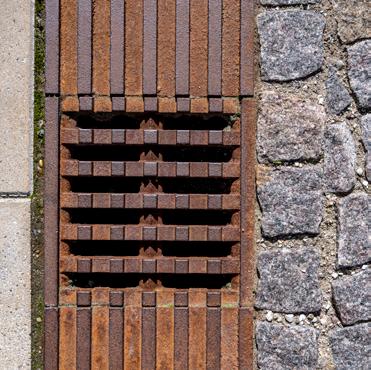

Här visas Dock-Line Punktavvattningsgaller med knoppmönster.

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Dock-Line Punktavvattningsgaller kan användas som självständigt galler eller i kombination med Dock-Line öppet linjeavvattningsgaller, som har samma mått på de genomgående ribborna.

DOCK-LINE PUNKTAVVATTNINGSGALLER AR KITE MA

Dock-Line punktavvattningsgaller är utvecklat som element i en samlad serie. Det kvadratiska gallrets ytterkanter har en sned avfasning, som möter ribborna. Denna detalj är karakteristisk för samtliga galler i Dock-Line.

Dock-Line punktavvattningsgaller med fast karm är tillverkad i kvaliteten SG-järn i kraftig godstjocklek. Utformningen gör att karmen ser ut att vara en integrerad del av gallret. Punktavvattningsgallret är barnsäkert, cyklistvänligt och trafiksäkert.

Punktavvattningsgallret passar till standardbrunnar på 315 mm.

Används punktavvattningsgallret med Dock-Line öppen linjeavvattning sätts det öppna linjeavvattningselementet ner i jordfuktig betong.

300

135

16

360 70

Ø277

AT.11.6001 Dock-Line punktavvattningsgaller, 300 x 300 mm med fast karm / Ø277 AT.11.6002

Dock-Line punktavvattningsgaller, 300 x 300 mm med knoppmönster / Ø277

G H F O R M .S E

43

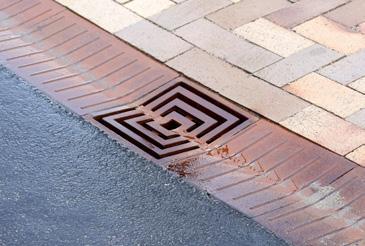

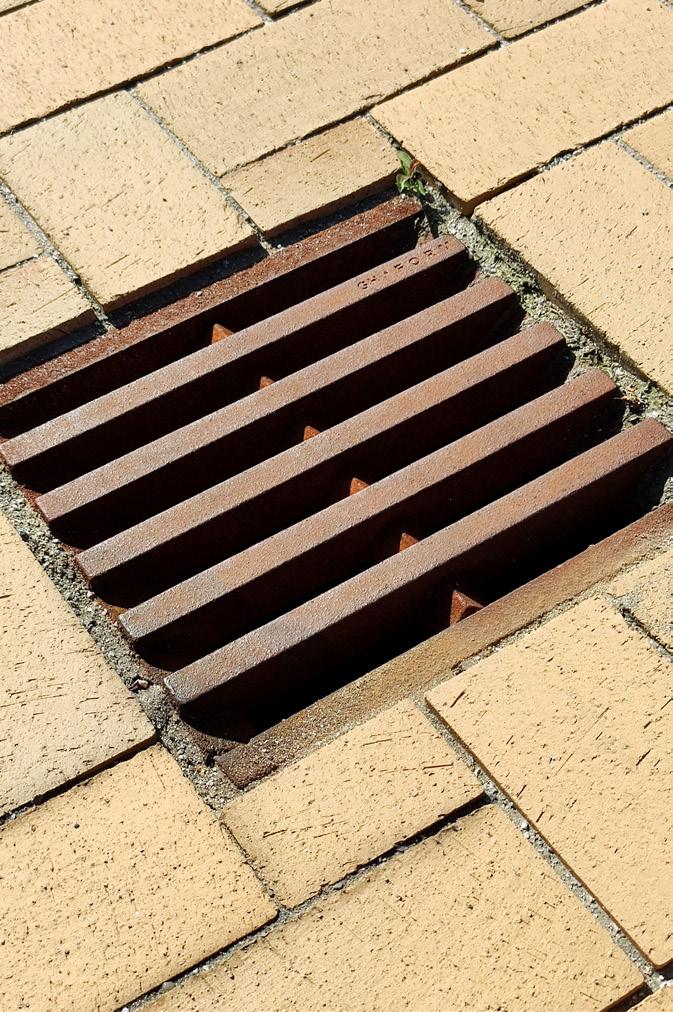

PLAZA PU N KTAVVATTN I NGSGALLE R

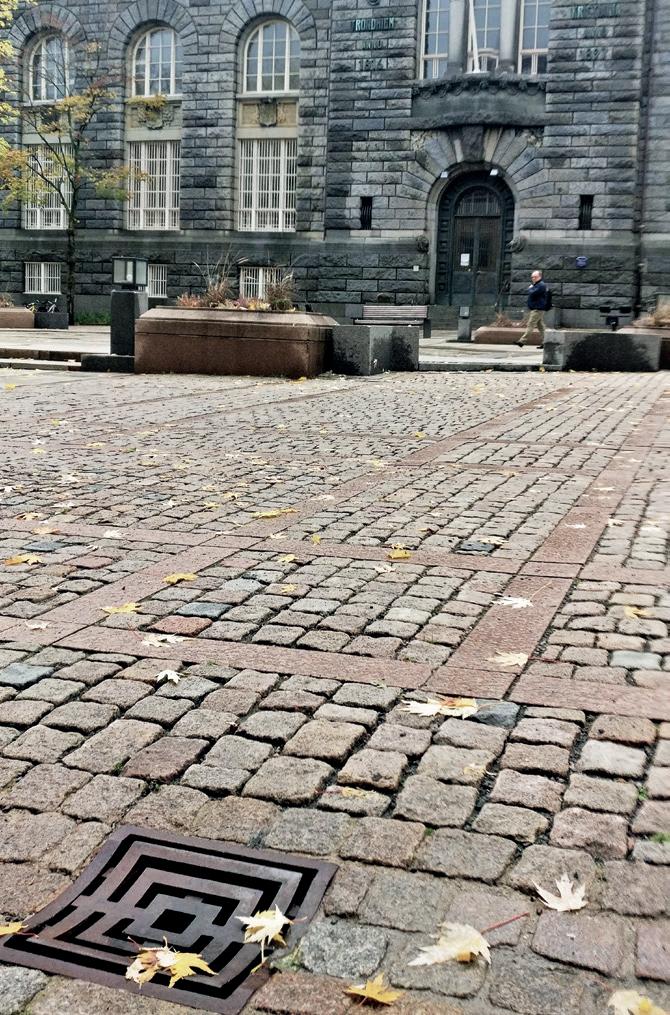

Norges Bank. Plaza Punktavvattningsgaller med plan, konkav och v-formad yta.

44

3,58 kg CO2

M®

A

Q

UA F O R

BORTLE DN I NG AV R EG NVATTE N

CAR B

FOOT ON

INT PR

Med sin lätt sluttande V-profil uppfyller rännan kraven på tillgänglighet.

PLAZA PU N KTAVVATTN I NG SGALLE R H E N N I NG LARS E N ARCH ITECTS

Plaza punktavvattningsgaller med fast karm är tillverkad i kvaliteten SG-järn i kraftig godstjocklek. Utformningen gör att karmen ser ut att vara en integrerad del av gallret. Punktavvattningsgallret passar till standardbrunnar på 315 mm, med packning och 280 mm-brunnar utan packning.

Gallret finns med • Plan yta • Konkav yta/böjd form • V-form • Inramad profil • Plan yta - till flytande karm (asfalt)

HLA.11.6001 Plan yta i profil

HLA.11.6002 Konkav yta i profil

HLA.11.6003 V-form i profil

Det obehandlade gjutjärnet passar i alla slags miljöer, även mycket krävande miljöer, både nära havet och i storstäder. Belastningsklassen för dessa galler är 40 ton. Plaza punktavvattning levereras med barnsäkring.

298

135

Ø277 360

16 70 HLA.11.6001 Plaza punktavvattningsgaller, plan yta 300 x 300 mm / Ø277 mm HLA.11.6002 Plaza punktavvattningsgaller, konkav yta 300 x 300 mm / Ø277 mm HLA.11.6003 Plaza punktavvattningsgaller, V-form 300 x 300 mm / Ø277 mm HLA.11.6004 Plaza punktavvattningsgaller, inramad profil, 300 x 300 mm / Ø277 mm HLA.11.6006 Plaza punktavvattningsgaller, plan yta, flytande karm, 300 x 300 mm / Ø277

G H F O R M .S E

45

46

BORTLE DN I NG AV R EG NVATTE N KU LTU R H US R ISBJ E RGGAAR D / LAN DSKAB: VAN DKU NSTE N / HVI DOVR E

47

SOCKE LAVFU KTAR E

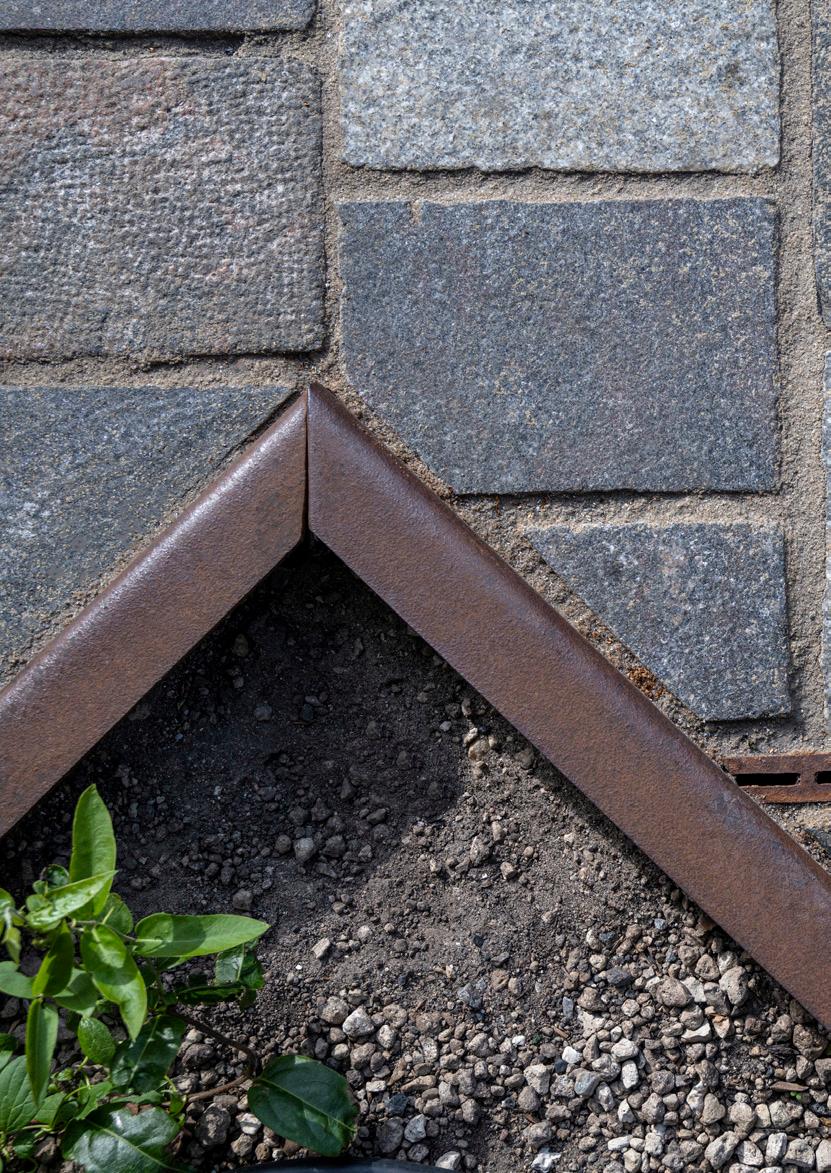

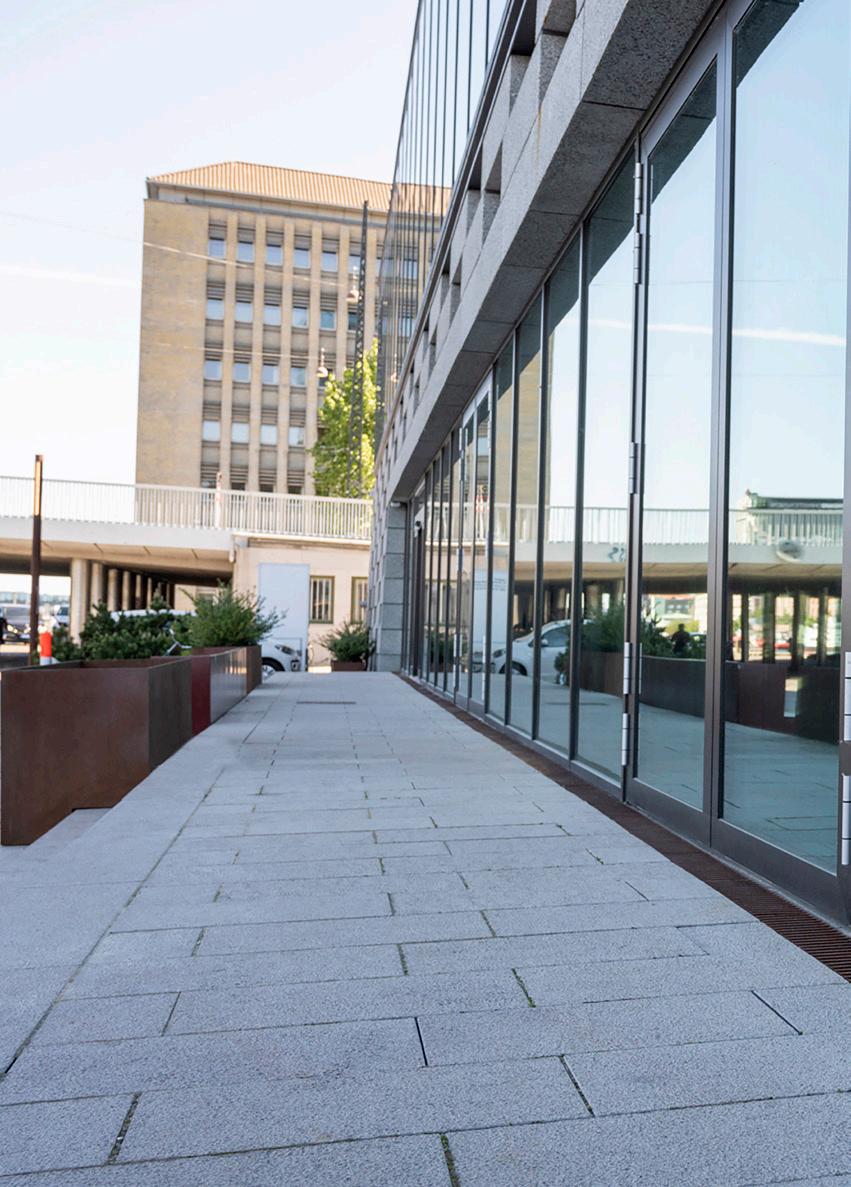

Sockelavfuktare med böjd form. Kulturhus Risbjerggaard, Landskab: Vandkunsten, Hvidovre

48

SOCKE LAVFU KTAR E

Våra galler levereras med individuellt anpassade hörnskarvar, så att gallret som täcker sockelavfuktaren bildar ett sammanhängande band runt byggnaden.

Vi tillverkar monteringsfärdiga hörnskarvar i vår egen fabrik. Hörnelementen är vanligen 0,5 x 0,5 meter. Både rännan och gallret bockas och kapas i fabrik.

SOCKE LAVFU KTAR E G H FOR M

Sockelavfuktaren har ritats och börjat tillverkas då vi ser ett behov av en miljövänlig, enkel och lättmonterad sockelavfuktare som uppfyller de senaste kraven. Vi har undersökt marknaden och har hittat områden där vi kan bidra med nya lösningar.

Sockelavfuktarens viktigaste egenskaper: • Underhållsfri - ingen rengöring krävs • Unikt och monteringsfärdigt hörnelement från 10-130o • Likadant galler för både sockelavfuktare och linjeavvattning • Rännan har hög ventilationsklass Alla linjeavvattningsgaller från GH Forms produktprogram Aquaform® kan användas med våra sockelavfuktare. De kan levereras med en yta som passar det aktuella projektet: • Obehandlat gjutjärn • Galvaniserad • Lackerad Rännans höjd är avgörande för att ge optimal ventilation och möjlighet att inspektera sockeln. Våra rännor har en total installationshöjd på 150 mm (medelhög ventilationsklass) respektive 200 mm (hög ventilationsklass).

GH Form lagerför rännor med hög ventilationsklass och tillverkar lågprofilrännor på beställning.

GH.10.063

Sockelavfuktare, B 240 x L 1000 x H 200 mm

GH.10.064

Sockelavfuktare, B 190 x L 1000 x H 200 mm

GH.10.065

Sockelavfuktare, B 140 x L 1000 x H 200 mm

GH.10.066

Sockelavfuktare, B 100 x L 2995 x H 200 mm

GH.10.068

Sockelavfuktare, B 100 x L 60 x H 200 mm

GH.10.070

Sockelavfuktare, B 140 x L 2500 x H 200 mm

GH.10.071

Sockelavfuktare med vinkel på 90 , 140 x 1020 mm

o

G H F O R M .S E

49

SLOT DRAI N

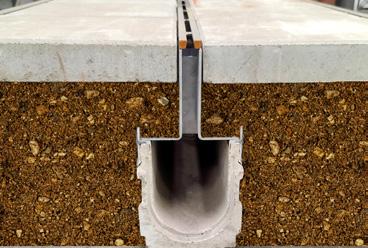

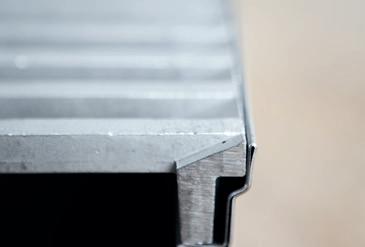

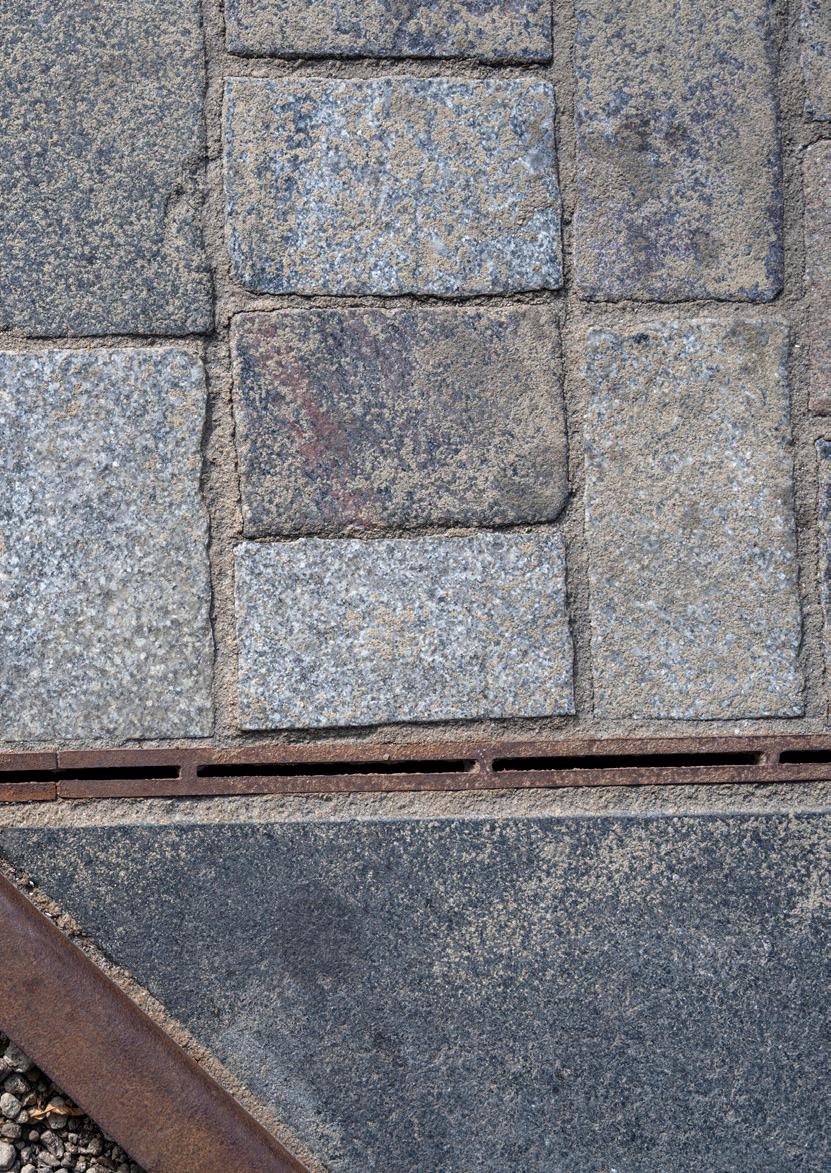

Utmaningen vid avvattning via en spalt är att det ofta är svårare att komma åt den underliggande rännan när den behöver göras ren. Våra slot dränering med rensningsbrunn som är enkel att komma åt vid underhåll.

50

S LOT DRAI N

Utlopp som passar en avloppsledning på Ø110-160 mm. Avloppsstos kan monteras på plats vid behov, då brunnens slutliga placering kan variera från projekt till projekt.

S LOT D RAI N G H FOR M

20

20

8

Slot drains har till syfte att dränera vatten med en minimalisk och diskret öppning. Den slitsade öppningen i gjutjärn kan variera i bredd, medans bredden på den underliggande rännan förblir oförändrad genomgående i ett komplett projekt och kräver därmed ingen skärning.

De viktigaste egenskaperna: • Självrengörande • Differentierad slot bredd • Slot linjerna i gjutjärn • Hållbara material Springans bredd kan gå från minimal (8 mm ) till maximal (20 mm) öppning med en mjuk övergång från början till slutet av ett stycke.

Bredden på själva slot drain och rännorna förblir oförändrade.

20

8

Differentierad slot bredd

8

Den minimala öppningen kan vara användbar vid entrén eller övergångssektioner där man ska passera och vill undvika att förlora förlorade nycklar och andra föremål som kan försvinna i luckan, den är även klack säker.

Rännan är lätt att hålla rent då vi har rensningsbrunnar vilket ger enkel åtkomst för underhåll. Ytterbredden på den synliga delen delen av alla slotdrains är 27 mm och rännan under är 140 mm bred och finns i olika höjder.

Centrerad slot drain

Sidanpassad slot drain

GH.10.052

Slot drain, 20 mm öppning 140 x 1000 mm, förskjuten

Galvaniserat stål

GH.10.053

Slot drain, 20 mm öppning 140 x 500 mm, centrerad

Galvaniserat stål

GH.10.090

Slot drain, 140 x 1000 mm

Gjutjärnskanter

GH.10.091

Slot drain, rensningsgaller, 140 x 1000 mm

Galvaniserat stål

GH.10.092

Slot drain, 140 x 1000 mm

Gjutjärnskanter

GH.10.093

Slot drain, rensningsgaller, 140 x 1000 mm

Gjutjärnskanter

GH.10.096

Slot drain, 190 x 1000 mm

Gjutjärnskanter

GH.10.097

Slot drain, rensningsgaller, 190 x 1000 mm

Gjutjärnskanter

G H F O R M .S E

51

52

BORTLE DN I NG AV R EG NVATTE N

53

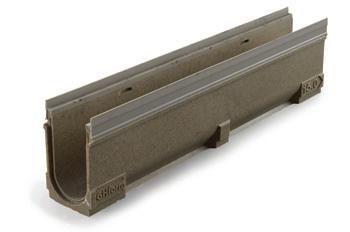

VATTE N RÄN NOR AV POLYM E R B ETONG G H FOR M

RÄN NOR UTAN FALL

Aquaform har vattenrännor i polymerbetong i bredderna 140, 190, 240, 400 och 500 mm. ®

Rännorna sätts 30-35 mm mätt från överkant på färdig beläggning till anläggningsytan på kantprofilen. Måttet är beroende av galler. Därmed ligger rännan 4 mm under färdig mark. Vid användning av rostfria kanter för användning i asfaltbeläggning sätts rännan så att kanten är 2 mm under färdig mark.

Vattenrännor i bredd 140 mm Som standard används rännan GH.10.15.0 med måtten: Utvändig bredd: Utvändig längd: Utvändig inbyggnadshöjd:

140 mm 1000 mm eller 500 mm 255 mm

GH.10.0.0

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 126 mm

GH.10.5.0

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 176 mm

GH 10.10.0

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 226 mm

GH 10.15.0

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 251 mm

GH 10.20.0

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 276 mm

GH 10.15.1

GH vattenränna, 1000 x 140 mm, utvändig totalhöjd 251 mm

GHA.30

GH vattenränna, 1000 x 360 mm, utvändig totalhöjd 330 mm

GHA.50

GH vattenränna, 1000 x 500 mm, utvändig totalhöjd 280 mm

RÄN NOR M E D I N BYGGT FALL 10 ‰ GH.10.15.01 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 126-136 mm GH.10.15.02 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 136-146 mm GH.10.15.03 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 146-156 mm GH.10.15.04 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 156-166 mm GH.10.15.05 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 166-176 mm

Standardrännan går att få med botten-, sido- eller gavelutlopp.

GH.10.15.06 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 176-186 mm GH.10.15.07 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 186-196 mm

Där det finns krav på förseglade skarvar, på exempelvis övre plan eller i särskilda miljöer, används det inbyggda fogspåren i rännskarvarna. Fogning utförs enkelt med fogpistol allt­ eftersom elementen sätts samman. För detta arbete ska för ändamålet avsedd häft- och fogmassa användas. När arbetet är färdigt ligger fogen dold och skyddad mot mekanisk överbelastning.

GH.10.15.08 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 196-206 mm GH.10.15.09 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 206-216 mm GH.10.15.10 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 216-226 mm

RÄN NOR M E D I N BYGGT FALL 5 ‰ GH.10.15.11 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 226-231 mm GH.10.15.12 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 231-236 mm GH.10.15.13 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 236-241 mm GH.10.15.14 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 241-246 mm GH.10.15.15 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 246-251 mm GH.10.15.16 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 251-256 mm GH.10.15.17 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 256-261 mm GH.10.15.18 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 261-266 mm GH.10.15.19 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 266-271 mm GH.10.15.20 GH vattenränna 1000 x 140 mm, utvändig totalhöjd 271-276 mm

54

VATTE N RÄN NOR

VATTE N RÄN NOR I B R E DD 190 M M

För alla Aquaform-galler med bredd 190 mm.

Som standard används rännan GH.A15 med måtten: Utvändig bredd: Utvändig längd: Utvändig höjd:

190 mm 1000 mm eller 500 mm 290 mm

VATTE N RÄN NOR I B R E DD 240 M M

För alla Aquaform-galler med bredd 240 mm.

Som standard används rännan GH.A20 med måtten: Utvändig bredd: Utvändig längd: Utvändig höjd:

240 mm 1000 mm eller 500 mm 293 mm

VATTE N RÄN NOR I B R E DD 360 M M

Som standard används rännan GH.A30 med måtten: Utvändig bredd: Utvändig längd: Utvändig höjd:

360 mm 1000 mm 330 mm

VATTE N RÄN NOR I B R E DD 500 M M

För Campus Straight med bredd 500 mm.

Som standard används rännan GH.A50 med måtten: Utvändig bredd: Utvändig längd: Utvändig höjd:

500 mm 1000 mm eller 500 mm 280 mm

Standardrännan går att få med botten- eller gavelutlopp.

G H F O R M .S E

55

LÅGA RÄN NOR OCH LÅG PROFI LRÄN NA VATTE N RÄN NOR AV POLYM E R B ETONG

Aquaforms® lägsta ränna med inbyggt fall och bottenutlopp är rännan GH.10.0.0. Lägsta standardränna utan fall är 126 mm i total inbyggnadshöjd. Denna ränna kan uteslutande fås med bottenutlopp och kan inte tillverkas med gavelutlopp.

Hörn- och T-skarvar / GH-ränna 500 mm utan fall används för att göra T-skarvar.

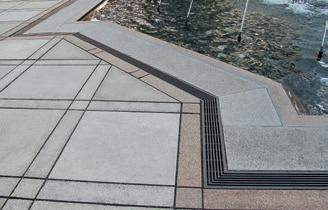

Vid hörnskarvar skärs både galler och rännor till på plats efter mätning. GH Form hjälper gärna till med råd och vägledning och eventuellt tillskärning av galler och rännor.

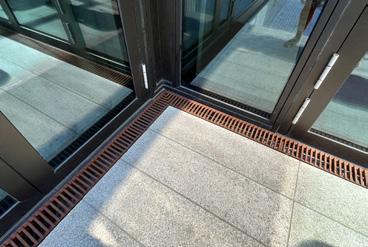

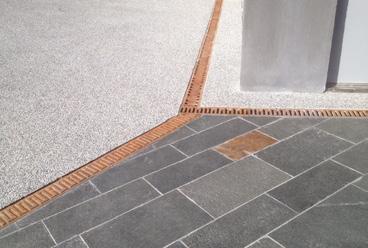

Se exempel på hörnskarvar på nedanstående foto.

GH.10.LP Aquaform lågprofilränna används där andra möjligheter är uteslutna. Den tillverkas med bottenutlopp. GH.10.

LP Aquaform lågprofilränna är 110 mm i total inbyggnadshöjd inklusive galler. Denna modell finns med bottenutlopp och kan inte tillverkas med gavelutlopp. Det är möjligt att göra ett projektspecifikt sidutlopp.

GH.10.5.0 är Aquaforms® lägsta ränna med gavelutlopp. Den har en totalhöjd på 176 mm.

110

ÖVE RS I KT M E D RÄN NOR PÅ 140 M M M E D I N BYGGT FALL SAMT TI LLB E HÖR

Den angivna höjden är rännans höjd inklusive karm och exklusive galler. Gallren är mellan 4 och 10 mm i höjd när de ligger på rännan. Den totala inbyggnadshöjden är således höjden plus mellan 4 och 10 mm beroende på valt galler.

X

126 126 136 146 156 166 176 176 186 196 206 216 226 226 231 236 241 246 251 251 256 261 266 271 276 276

X = Höjd mm

10‰ .1

Rännor med fall GH.10.XX

Rännor 1000 mm GH.10.XX.X

Rännor 500 mm GH. 10.XX.X

Avloppsstos GH.21.10

Gavlar GH.10.10 og GH.12.15

Sandfång GH.90.50

56

.0.0

.2

.3

10‰ .4

.5

.6

.7

.8

5‰ .9

.10

.11

.12

.13

5‰ .14

.15

.16

.17

.18

.19

.20

.5.0

.10.0

.15.0

.20.0

.5.1

.10.1

.15.1

.20.1

E LE M E NT TI LL VATTE N RÄN NOR SAN DFÅNG OCH B LADFÅNG AV POLYM E R B ETONG

Sand- och bladfång är förberedda för anslutning av rännor i båda ändar. Det är förberett för utlopp i Ø110 och Ø160 mm.

Vi anslutning av rännor slås ursparingen ut inifrån, efter det att rännan är ansluten. Ansluts enbart rännor i ena änden, stängs den andra änden med en gavel.

GH.90.50

GH sandfång med slamspann, längd 500 mm, till 140 mm ränna utvändig totalhöjd 716 mm, slamspann i plast

GH.90.51

GH sandfång med slamspann, längd 500 mm, till 240 mm ränna utvändig totalhöjd 716 mm, slamspann i plast

GH.90.52

GH sandfång med slamspann, längd 1000 mm, till 240 mm ränna utvändig totalhöjd 716 mm, slamspann i plast

Bladfånget har en utvändig totalhöjd på 500 mm till skillnad från sandfånget, som har en utvändig totalhöjd på 716 mm.

Sand- och bladfångs monteras som beskrivet under avsnittet anläggningsinstruktioner.

GH.90.60

GH bladfång med filterinsats, längd 500 mm, till 140 mm ränna utvändig totalhöjd 500 mm, slamspann i plast

GH.90.50

GAVLAR TI LL RÄN NOR

Gavlar tillverkas i två versioner: Med och utan utlopp. Gavel med utlopp är en gavel med O-ring. Gavel utan utlopp är en stängd gavel. Till våra lågprofilrännor GH.10.LP Aquaform lågprofilränna finns gaveln GH.10.10.LP GH gavel. Denna gavel är stängd.

GH.36.10

GH.10.10

GH.10.10

GH gavel, 140 mm, stängd

Polymerbetong

GH.12.15

GH gavel, 140 mm, med O-ring

Polymerbetong

GH.15.10

GH gavel, 190 mm, stängd

Polymerbetong

GH.15.11

GH gavel, 190 mm, med O-ring

Polymerbetong

GH.20.20

GH gavel, 240 mm, stängd

Polymerbetong

GH.20.15

GH gavel, 240 mm, med O-ring

Polymerbetong

GH.36.10

GH gavel, 140 mm, stängd 6 mm stål

Obehandlat gjutjärn

GH.12.15

ÄN DSTYCKE N TI LL LI NJ EAVVATTN I NG

För Linear linjeavvattningsgaller har vi utvecklat ett avslutningselement som täcker ändgaveln. (se sidan 21).

Det går att avsluta ett linjeavvattningsgaller med en ändgavel i gjutjärn. Lösningen som visas här har Dock-Line linjeavvatt­ ningsgaller som avslutats med en ändgavel i gjutjärn.

AVLOPPSSTOSAR

Som övergång mellan ränna och utlopp används en avloppsstos. Vid lodrätt utlopp, direkt från rännan, ska ursparingen i elementets botten slås ut inifrån. Avloppsstos sätts i utloppshålet innan vattenrännan monteras. Vid bottenutloppet finns ett fogspår till häft och fogmassa.

GH.21.10

GH Avloppsstos Ø110 mm

GH.21.50

GH Avloppsstos Ø160 mm

GH.21.60

GH Avloppsstos Ø200 mm

G H F O R M .S E

57

KAR MAR TI LL VATTE N RÄN NOR

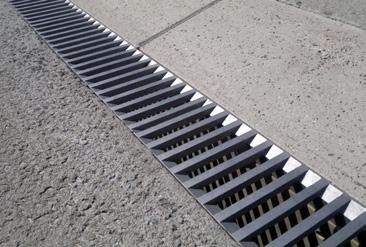

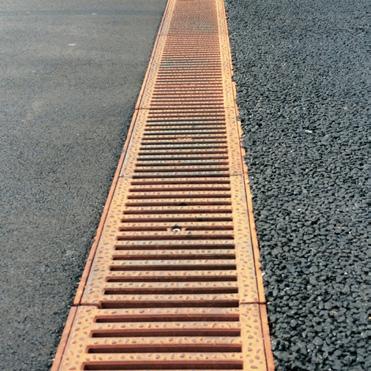

Stålkarmen är till för anläggning i asfalt. Den är tillverkad i rostfritt stål och har en extra kant som går upp runt gallret så att asfalten kan läggas ända fram. Då ligger gallret fritt och kan tas upp utan att asfaltsbeläggningen förstörs.

58

KAR MAR TI LL VATTE N RÄN NOR

KAR MAR TI LL VATTE N RÄN NOR G H FOR M

Följande karmar finns att välja mellan: • Plastkarm för användning vid anläggning av plattor och beläggningssten • Rostfri karm för användning vid anläggning i asfalt • Gjutjärnskarm till förstärkning av rännans överkant – kan också användas i asfalt Stålkarmen är till för anläggning i asfalt. Den är tillverkad i rostfritt stål och har en extra kant som går upp runt gallret så att asfalten kan läggas ända fram. Då ligger gallret fritt och kan tas upp utan att asfaltsbeläggningen förstörs. Se fig. 02.

Det är möjligt att välja en plastkarm på den ena sidan av rännan och en stålkarm på den andra, om asfalt ska läggas ända fram till gallret på en eller båda sidorna.

GH.13.4003

Gjutjärnskarmen kan användas där det behövs extra förstärkning längst upp på rännan. Karmen har tvärgående förstyvningar — alltså på tvärs över rännan — vilket gör rännan extra stark. Gjutjärnskarmen kan också användas vid asfaltsbeläggning. Den finns i bredderna 140 mm och 240 mm.

Plastkarm

Galler

Rostfri karm

Beläggningssten

Asfaltsbeläggning

fig. 02

Ränna

GH.13.4001 GH plastkarm, till plattor och beläggningssten, L 1000 mm PP / COP GH.13.4002 GH rostfri stålkarm, till asfaltsbeläggning, L 1000 mm

Rostfritt stål

GH.13.4003 GH gjutjärnskarm, B 140 mm, till all beläggning, L 500 mm Obehandlat gjutjärn GH.13.4004 GH gjutjärnskarm, B 240 mm, till all beläggning, L 500 mm Obehandlat gjutjärn

G H F O R M .S E

59

AN LÄGG N I NG S I N STR U KTION E R AN LÄGG N I NG AV RÄN NOR OCH GALLE R I POLYM E R B ETONG

Aquaform® rekommenderar att den färdiga rännan med galler ligger 3 till 4 mm under den kringliggande beläggningen för att säkerställa att ytvatten har fritt flöde till linjeavvattningsgallret.

Rännan ska sättas ytterligare 6 mm under den kringliggande beläggningen som kompensation för täcklisterna på gallret.

Aquaforms® rännelement är konstruerade så att krafterna från trafikbelastning överförs till den betong rännan är nedsänkt i.

Se fig. 06.

Anläggningsytan på rännan läggs 30 mm lägre än den omkringliggande beläggningsytan. Se fig. 04.

Anläggningsyta 30 mm under beläggningsytan 30

fig. 06

Vid konstruktion med beläggningssten ända fram till rännans kant är det viktigt att inte lägga sand alldeles intill rännan.

Dels för att sand inte tar upp de krafter som vid trafikbelastning överförs via rännans vägg, dels för att ett lodrätt tryck på beläggningssten i sand omvandlas till ett vågrätt tryck in mot rännans vägg, vilket kan medföra överbelastning.

Se fig. 07.

fig. 04

GH Forms avloppsrännor gjuts i betong enligt belastningsklass (fig. 03). Se översikt i avsnittet Bestäm belastningsklass.

Elementen monteras och rättas in på en yta av betong. Börja alltid från utloppet. För ner varje element lodrätt i falsen på det föregående. Eventuellt utskjutande falsar på två element skärs bort med en vinkelslip innan de monteras. När rännan är monterad och justerad gjuts betong på båda sidor.

Galler eller täckplankor, (22 x 128 mm, fig. 05), ska alltid vara utlagda under gjutning och vid utförande av beläggningsarbete. Generellt rekommenderas – och särskilt i samband med klinker och syntetiska beläggningar – att använda täckplankor.

Därmed säkerställs att kantprofilerna under komprimering av betongen inte pressas så hårt mot gallren att de hamnar i spänn. Det sparar samtidigt en annars påföljande omständlig rengöring av galler och rännor. Kom ihåg att angränsande ytor ska ligga 30 mm över rännornas anläggningsyta. Förutsättningarna för att uppnå ett bra och hållbart resultat är bland andra: Lämpliga material, optimal konstruktion och sist men inte minst, noggrant utförande.

Täckplanka

fig. 05

60

Belægning Sand Beton

fig. 07

PRAKTI S KA RÅD Det är viktigt att rännan anläggs och gjuts fast i enlighet med rätt belastningsklass, innan den omkringliggande beläggningen anläggs.

Läggs beläggningssten ända fram till rännan ska raden av sten längs rännan sättas i den betongbädd som omger rännan.

Vid asfaltsbeläggning ända fram till rännan får tjockleken på asfalten intill rännan inte överstiga 30 mm. Asfalten ska läggas ut med en övre höjd som kompenserar för efterkomprimering vid efterföljande trafikbelastning. Vid ingjutning i en större betongyta ska dilationsfogar konstrueras, dels parallellt med och 1,5 - 2,0 meter från rännan, dels vinkelrätt från rännan från rännskarvar minst var 8:e meter.

B E STÄM B E LASTN I NG S KLASS FÖR GALLE R M E D RÄN NOR I POLYM E R B ETONG

Tjockleken (t), fig. 03 på den omgivande betongen, ska minst motsvara det som är angivet här: Belastningsklass

A/B

C

E/F

Betongomgjutning, t = mm

100

150

200 / 250

Betongkvalitet

C25/30

C25/30

C25/30

KLASS: A / B, C, E / F Asfalt

KLASS: A / B, C, E / F Beläggningssten

Sand Gjutfog

Betong

t = mm

fig. 03

A/B 10 ton. Ytor som trafikeras av fotgängare, cyklister och personbilar, till exempel bostads- och parkområden, parkeringar med mera.

C 25 ton. Stängda industriområden med begränsad truck- och lastbilstrafik, av- och påfarter till motorvägar och längs kantsten.

E/F 40 ton. Områden med särskilt hög trafikbelastning.

Vi kan leverera galler och rännor med projektspecifik design och kravspecifikationer.

G H F O R M .S E

61

G H FOR M MÖB LE R TI LL OFFE NTLIGA R U M

Vi har en vision om en trygg och grön stadsmiljö med fokus på kvalitet, design och hållbarhet. Vi är ett danskt familjeägt företag som startade i Holbæk på Själland där det första järngjuteriet drevs. I dag har vi en egen fabrik i Borup på Själland där våra produkter till stadsmiljöer tillverkas.

Hållbarhet är ett gemensamt ansvar, och GH Form arbetar varje dag med att skapa grönare stadsmiljöer. Våra produkter i gjutjärn tillverkas i ett eget järngjuteri på Själland. Vi använder uteslutande 100 % återvunnet järn vid tillverkningen av våra produkter.

Vi har produkter bedömda av Byggvarubedömningen. Det innebär att våra bedömda produkter granskas med avseende på kemikalie­ innehåll, livscykel och hållbara leveranskedjor. På så sätt bidrar vi till att göra det lättare att bygga hållbart.

Läs mer på Byggvarubedomningen.com.

Alla våra linjeavvattningsgaller i gjutjärn är EPD-certifierade – en miljö­varudeklaration som tagits fram i enlighet med erkända europeiska och internationella standarder och kraven i EN 15804. Våra EPD-certifieringar finns i EPD Danmarks databas på epddanmark.dk.

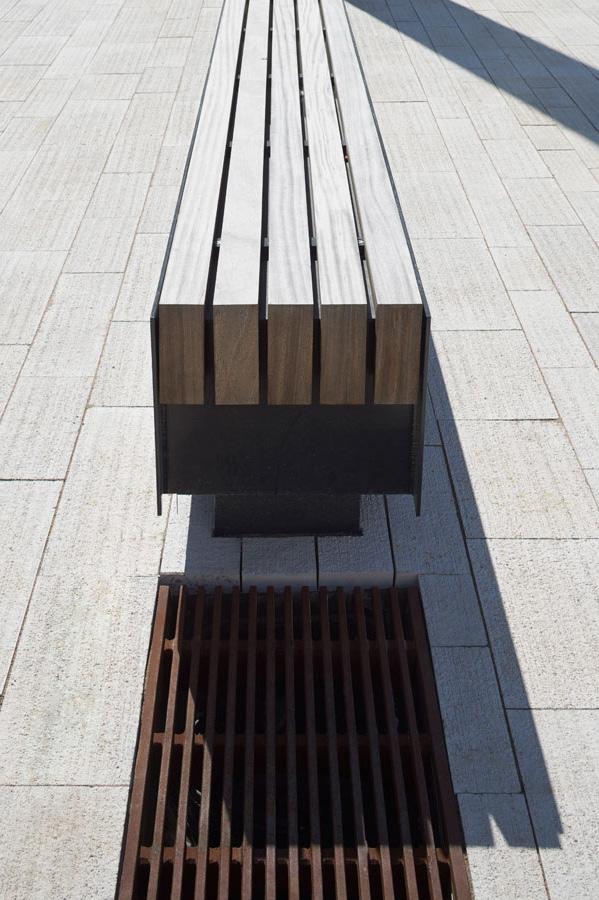

GH Forms produktprogram för möbler till offentliga rum har tagits fram i nära samarbete med arkitekter. Produktprogrammet består av ett brett sortiment i robusta material som gjutjärn, stål och trä. Gjutjärnsprodukter är robusta och håller länge, och är ett material som har varit en del av stadsmiljön under århundraden.

Vill du ha råd och vägledning?

Kontakta oss på tel. +45 59 44 09 90 eller mail@ghform.dk ®

e pdd a n m a r k epddanmark.dk

®

BÄN KAR TI LL STAD S M I LJÖE R BÄN KAR, R U N DBÄN KAR, PICKN ICKMÖB LE R

FLORAFOR M TRÄDGALLE R OCH B LOM STE R U R NOR

PICTOFOR M LE DSTRÅK FÖR B LI N DA OCH SYN S KADADE

H I STOR I S KA GJ UTN I NGAR VI ÅTE RS KAPAR H I STOR I S KA GJ UTN I NGAR

FASAD- OCH TAKFÖN STE R FÖN STE R I GJ UTJÄR N

MÖBLER TILL OFFENTLIGA RUM

B E LYS N I NG

B E K A N TA D I G M E D VÅ R A P R O D U K T E R

LJ US I STAD S M I LJÖN

VALDA R E FE R E N S E R LI NJ EAVVATTN I NG
