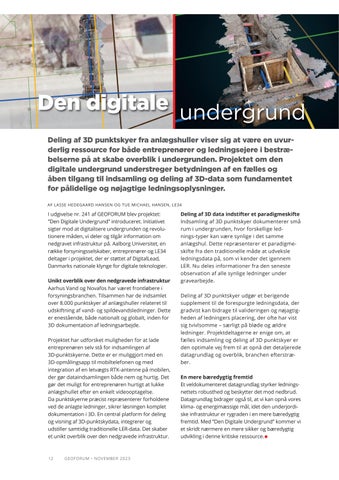

Den digitale undergrund Deling af 3D punktskyer fra anlægshuller viser sig at være en uvurderlig ressource for både entreprenører og ledningsejere i bestræbelserne på at skabe overblik i undergrunden. Projektet om den digitale undergrund understreger betydningen af en fælles og åben tilgang til indsamling og deling af 3D-data som fundamentet for pålidelige og nøjagtige ledningsoplysninger. AF LASSE HEDEGAARD HANSEN OG TUE MICHAEL HANSEN, LE34
I udgivelse nr. 241 af GEOFORUM blev projektet: ”Den Digitale Undergrund” introduceret. Initiativet sigter mod at digitalisere undergrunden og revolutionere måden, vi deler og tilgår information om nedgravet infrastruktur på. Aalborg Universitet, en række forsyningsselskaber, entreprenører og LE34 deltager i projektet, der er støttet af DigitalLead, Danmarks nationale klynge for digitale teknologier. Unikt overblik over den nedgravede infrastruktur Aarhus Vand og Novafos har været frontløbere i forsyningsbranchen. Tilsammen har de indsamlet over 8.000 punktskyer af anlægshuller relateret til udskiftning af vand- og spildevandsledninger. Dette er enestående, både nationalt og globalt, inden for 3D dokumentation af ledningsarbejde. Projektet har udforsket muligheden for at lade entreprenøren selv stå for indsamlingen af 3D-punktskyerne. Dette er er muliggjort med en 3D-opmålingsapp til mobiltelefonen og med integration af en letvægts RTK-antenne på mobilen, der gør dataindsamlingen både nem og hurtig. Det gør det muligt for entreprenøren hurtigt at lukke anlægshullet efter en enkelt videooptagelse. Da punktskyerne præcist repræsenterer forholdene ved de anlagte ledninger, sikrer løsningen komplet dokumentation i 3D. En central platform for deling og visning af 3D-punktskydata, integrerer og udstiller samtidig traditionelle LER-data. Det skaber et unikt overblik over den nedgravede infrastruktur.
12
GEOFOR U M • N OV EMBER 2023
Deling af 3D data indstifter et paradigmeskifte Indsamling af 3D punktskyer dokumenterer små rum i undergrunden, hvor forskellige lednings-typer kan være synlige i det samme anlægshul. Dette repræsenterer et paradigmeskifte fra den traditionelle måde at udveksle ledningsdata på, som vi kender det igennem LER. Nu deles informationer fra den seneste observation af alle synlige ledninger under gravearbejde. Deling af 3D punktskyer udgør et berigende supplement til de forespurgte ledningsdata, der gradvist kan bidrage til valideringen og nøjagtigheden af ledningers placering, der ofte har vist sig tvivlsomme – særligt på bløde og ældre ledninger. Projektdeltagerne er enige om, at fælles indsamling og deling af 3D punktskyer er den optimale vej frem til at opnå det detaljerede datagrundlag og overblik, branchen efterstræber. En mere bæredygtig fremtid Et veldokumenteret datagrundlag styrker ledningsnettets robusthed og beskytter det mod nedbrud. Datagrundlag bidrager også til, at vi kan opnå vores klima- og energimæssige mål, idet den underjordiske infrastruktur er rygraden i en mere bæredygtig fremtid. Med ”Den Digitale Undergrund” kommer vi et skridt nærmere en mere sikker og bæredygtig udvikling i denne kritiske ressource.
