Pinze Egli

Tecnica su misura

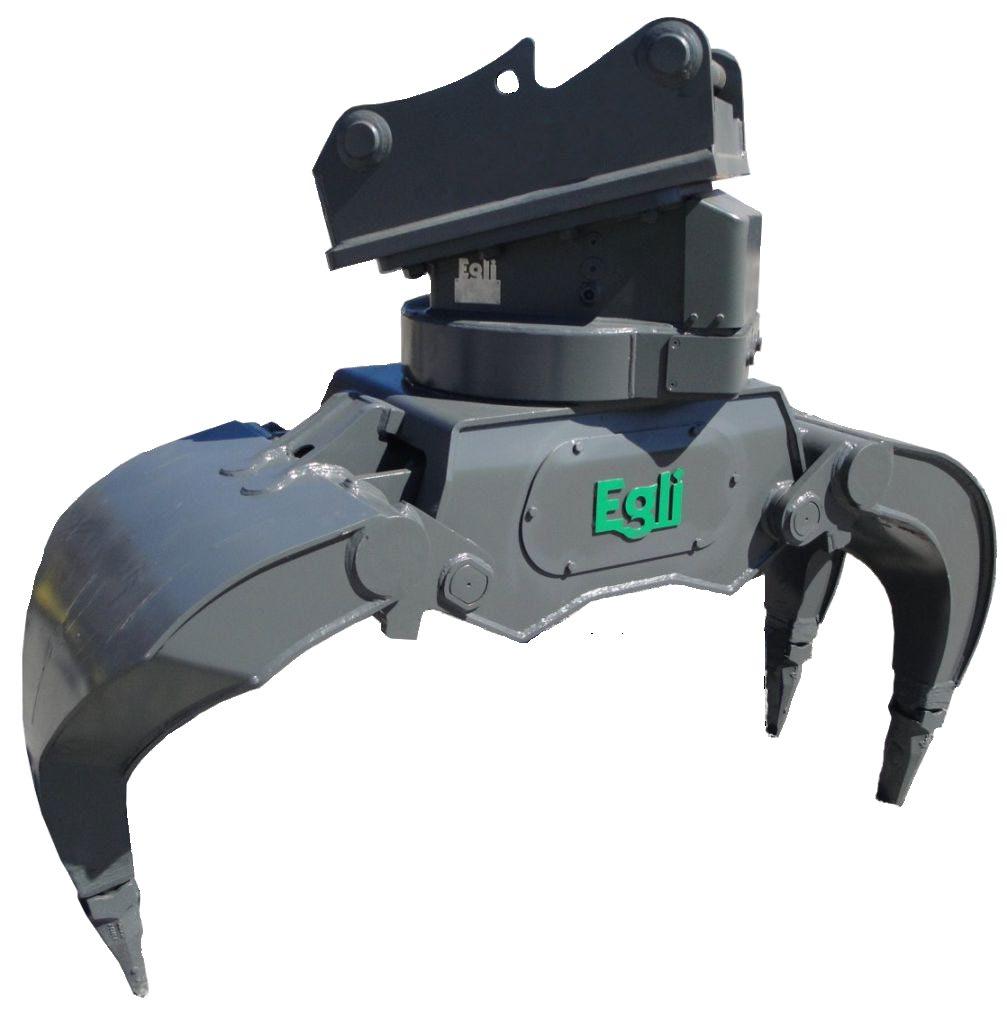

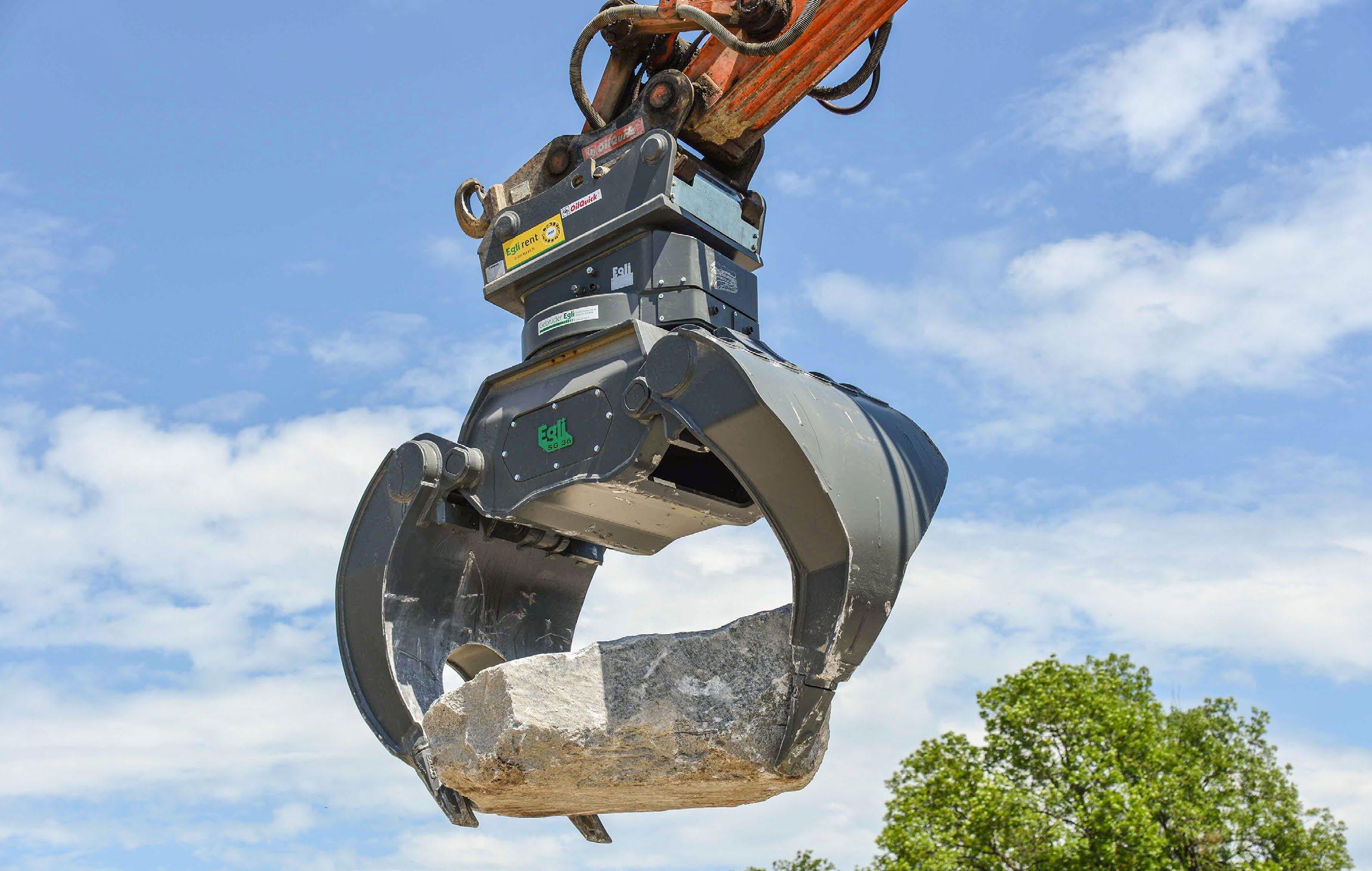

Pinza multiuso e pinza selezionatrice Egli

Campi di applicazione

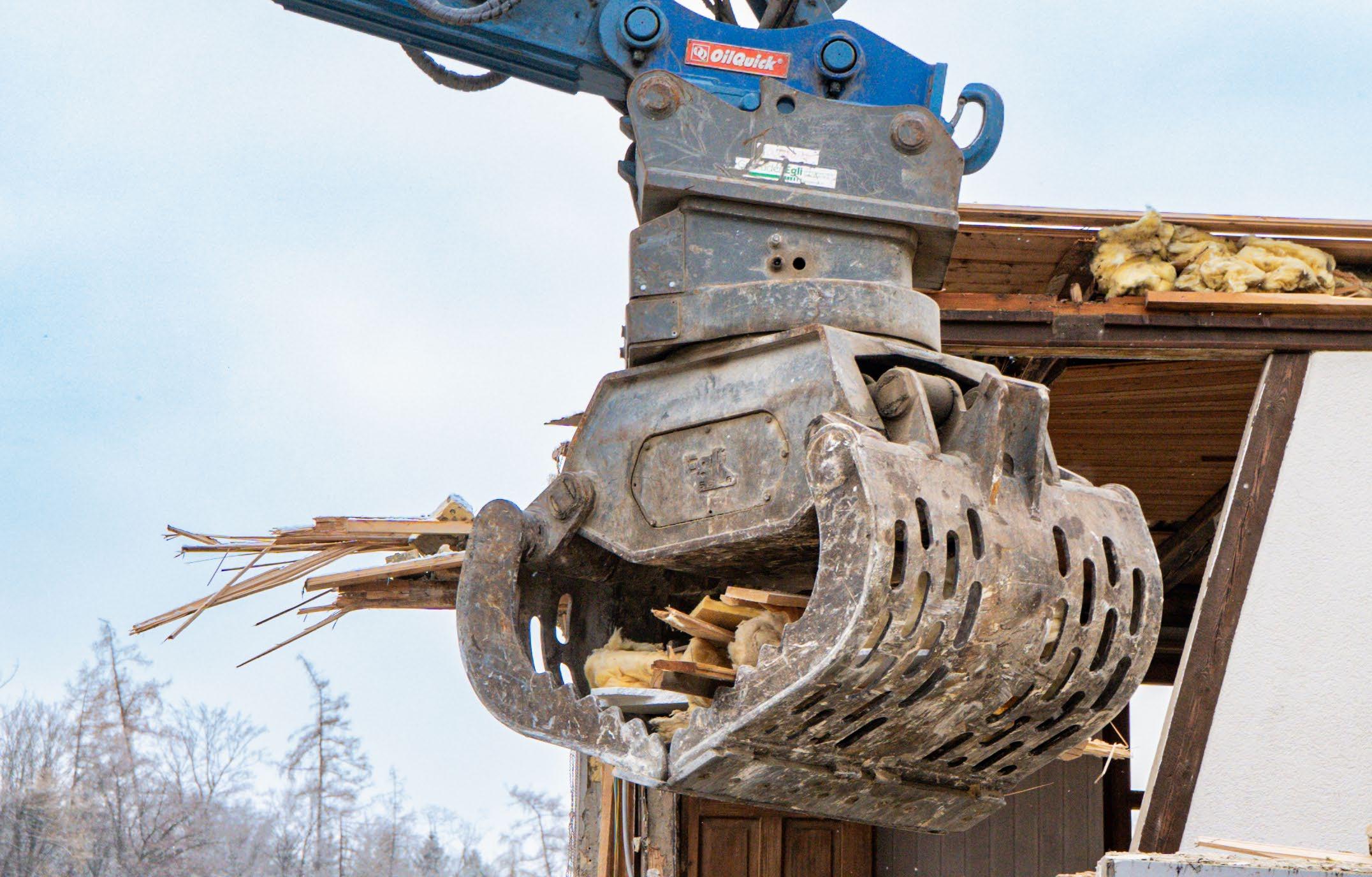

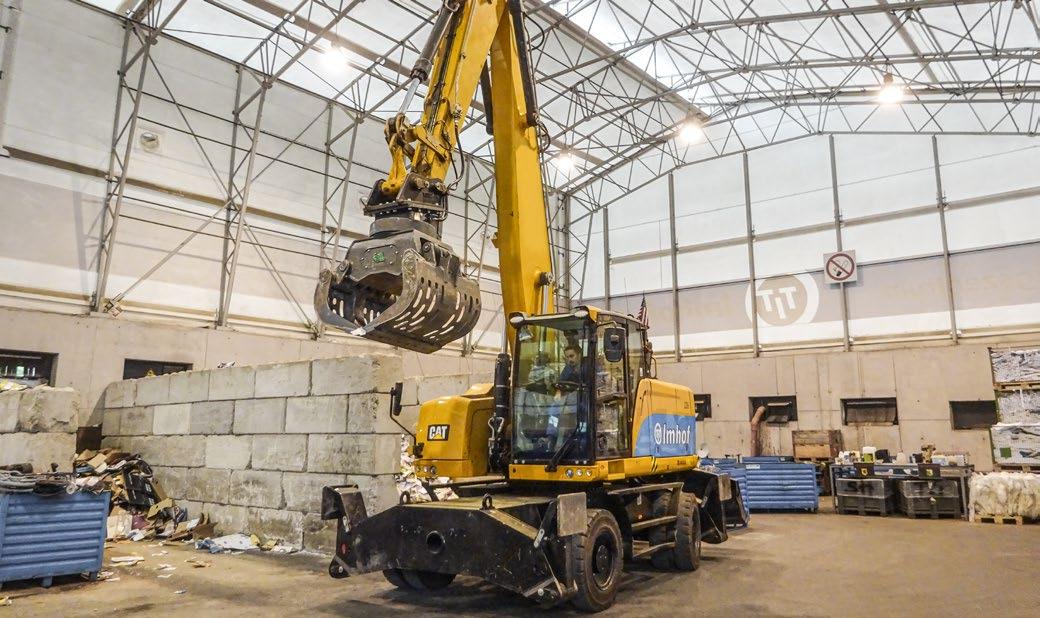

Le pinze multiuso e selezionatrice sono progettate per gli impieghi più diversi e per la movimentazione dei materiali più vari. Vengono utilizzate, ad esempio, per la separazione dei rifiuti edili, nonché per il carico e la selezione dei materiali riciclati.

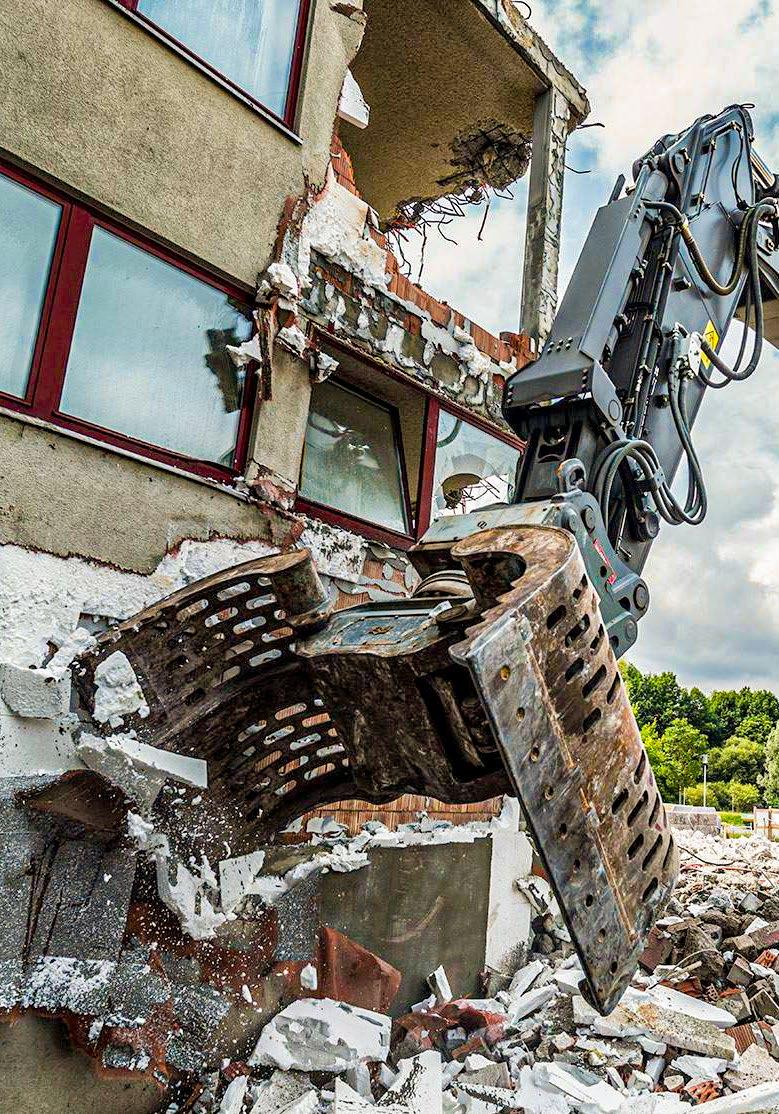

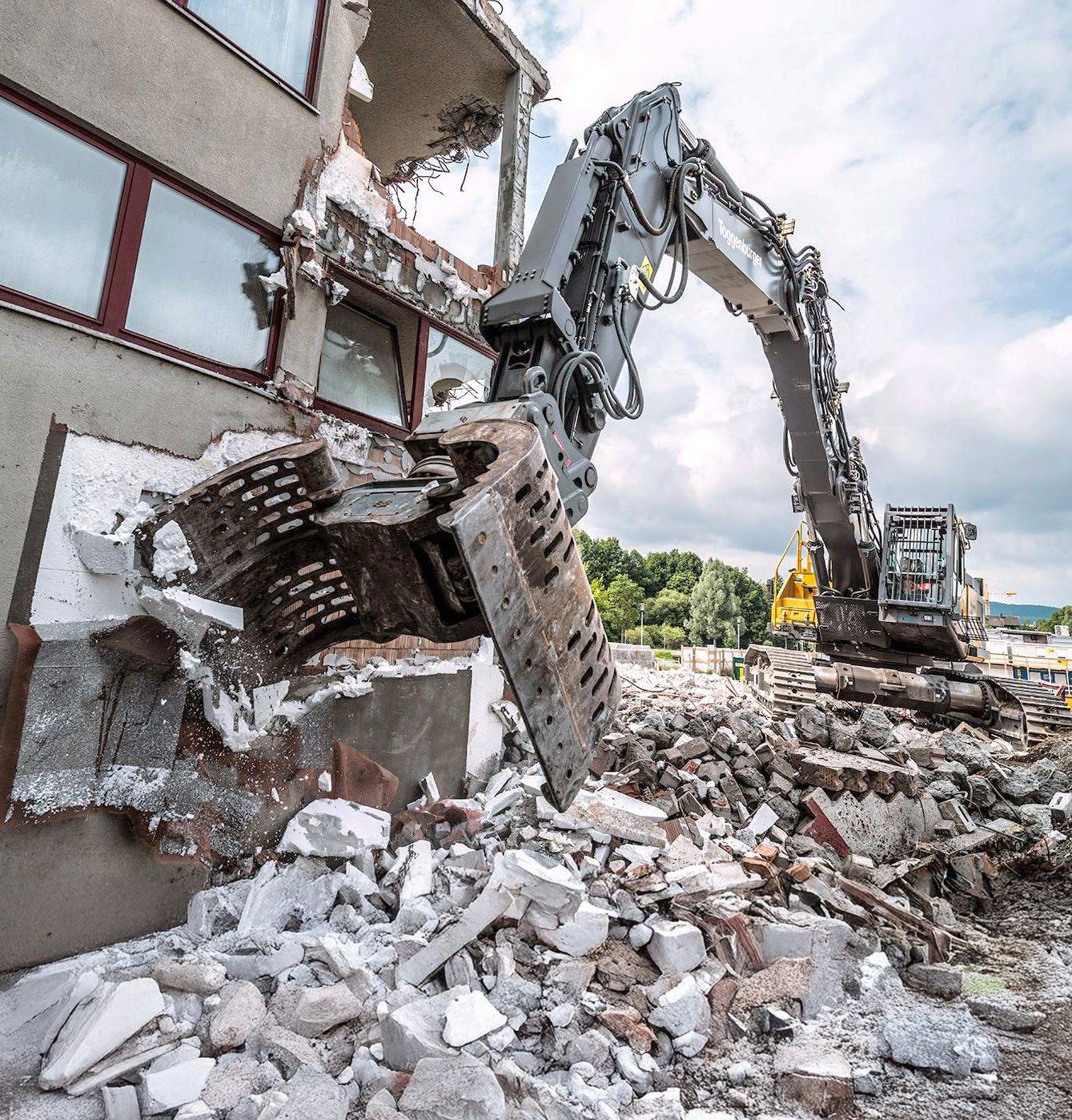

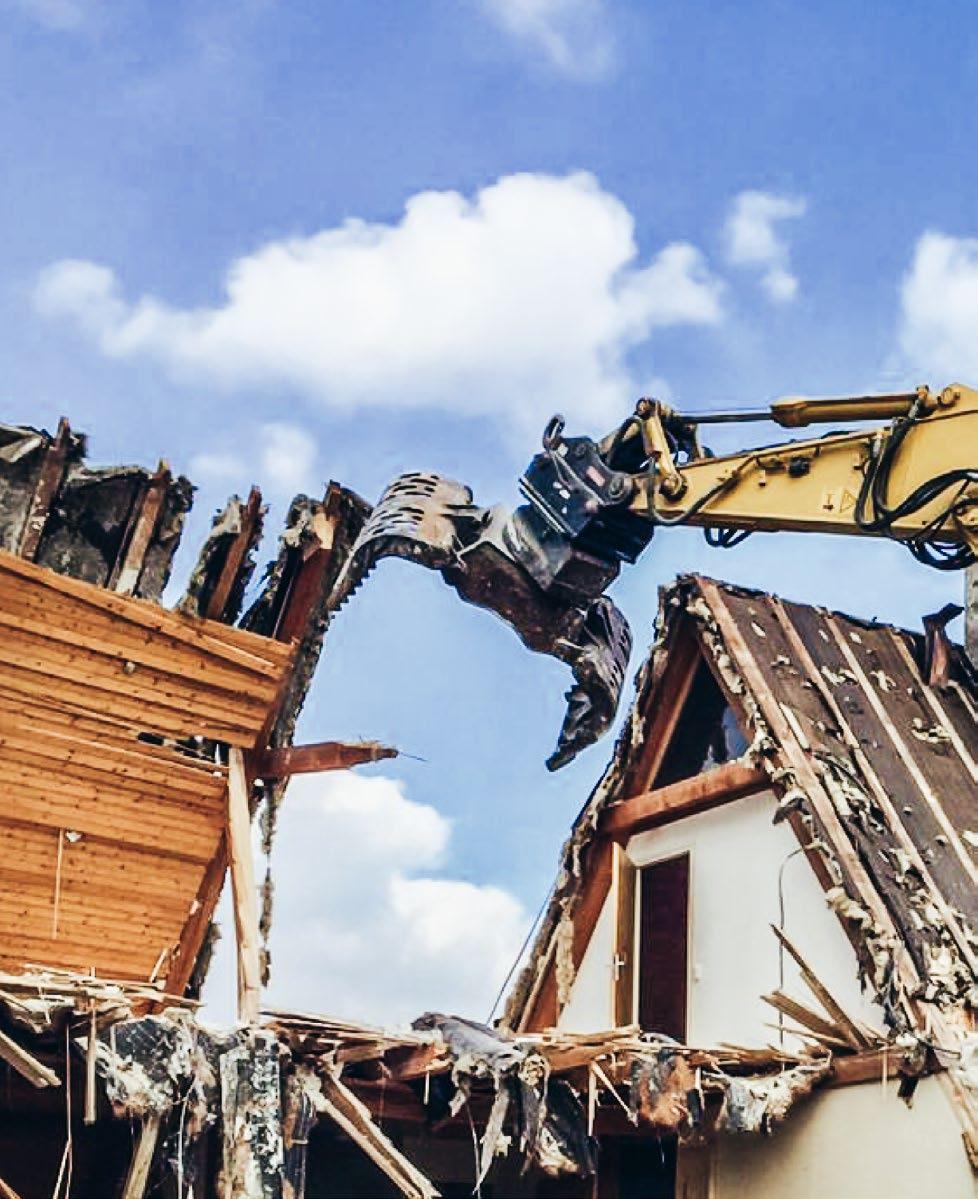

La pinza Egli è utile anche per lavori di demolizione e posa pietre, lavori di movimento terra e carico di materiali sfusi di grandi dimensioni, nonché per il carico di sterpaglie e arbusti.

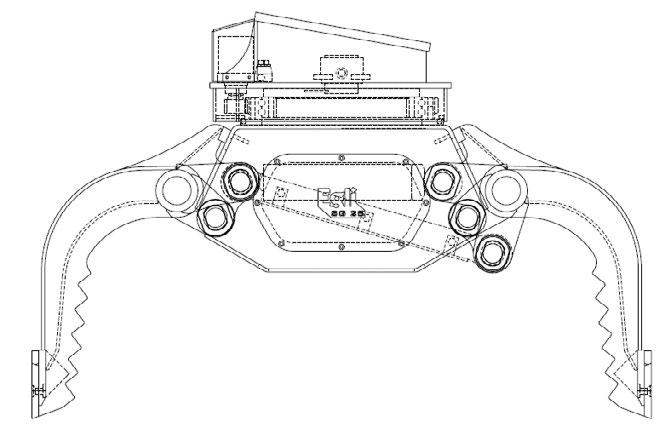

selezionatrice SG 20-E a SG 54-E

A seconda del tipo di adattatore, è possibile il montaggio interno dei tubi idraulici.

Opzionale, senza rotatore, ad es. per escavatore con tiltrotator

Corona di rotazione a doppio cuscinetto per una maggiore stabilità

Gusci aperti (foro oblungo) per un campo visivo migliore (opzione: gusci chiusi)

Fine corsa di apertura e chiusura per una lunga durata

Video di presentazione

Due motori rotativi garantiscono una tenuta elevata e una coppia elevata. I motori rotativi sono dotati di valvole di sicurezza.

Lama avvitata e reversibile (opzionale: lama con/senza denti) (SG 54-E solo con lama)

Denti interni di presa per piccole pietre (opzionale: senza denti interni)

Cilindri con valvola di sicurezza, protezione contro la sovrapressione e smorzamento di fine corsa

Protezione del cilindro contro l'ingresso di corpi estranei

Denti di presa per pietre nella lama laterale per una presa ottimale (opzionale: lama laterale liscia)

YouTube

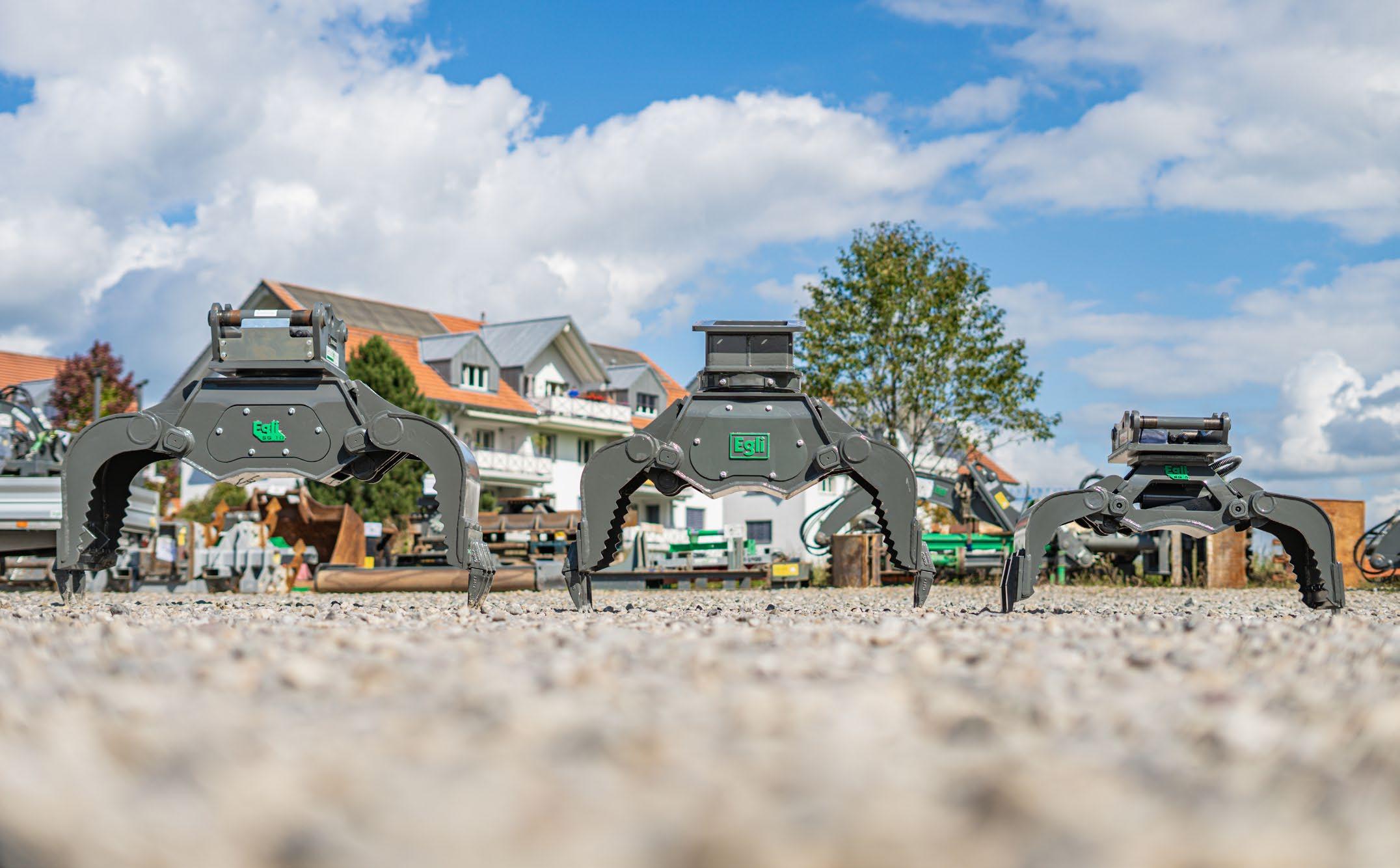

Pinza

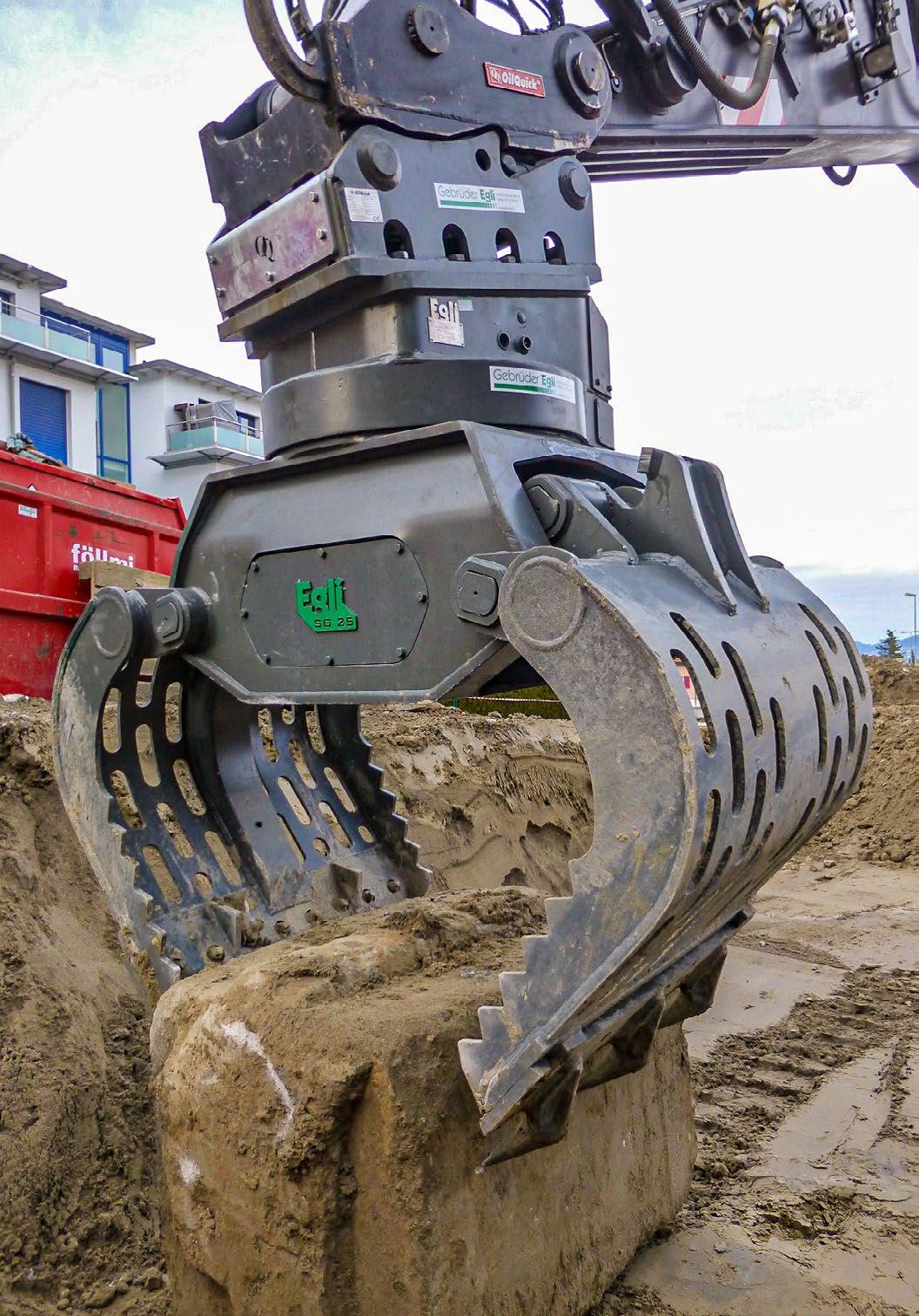

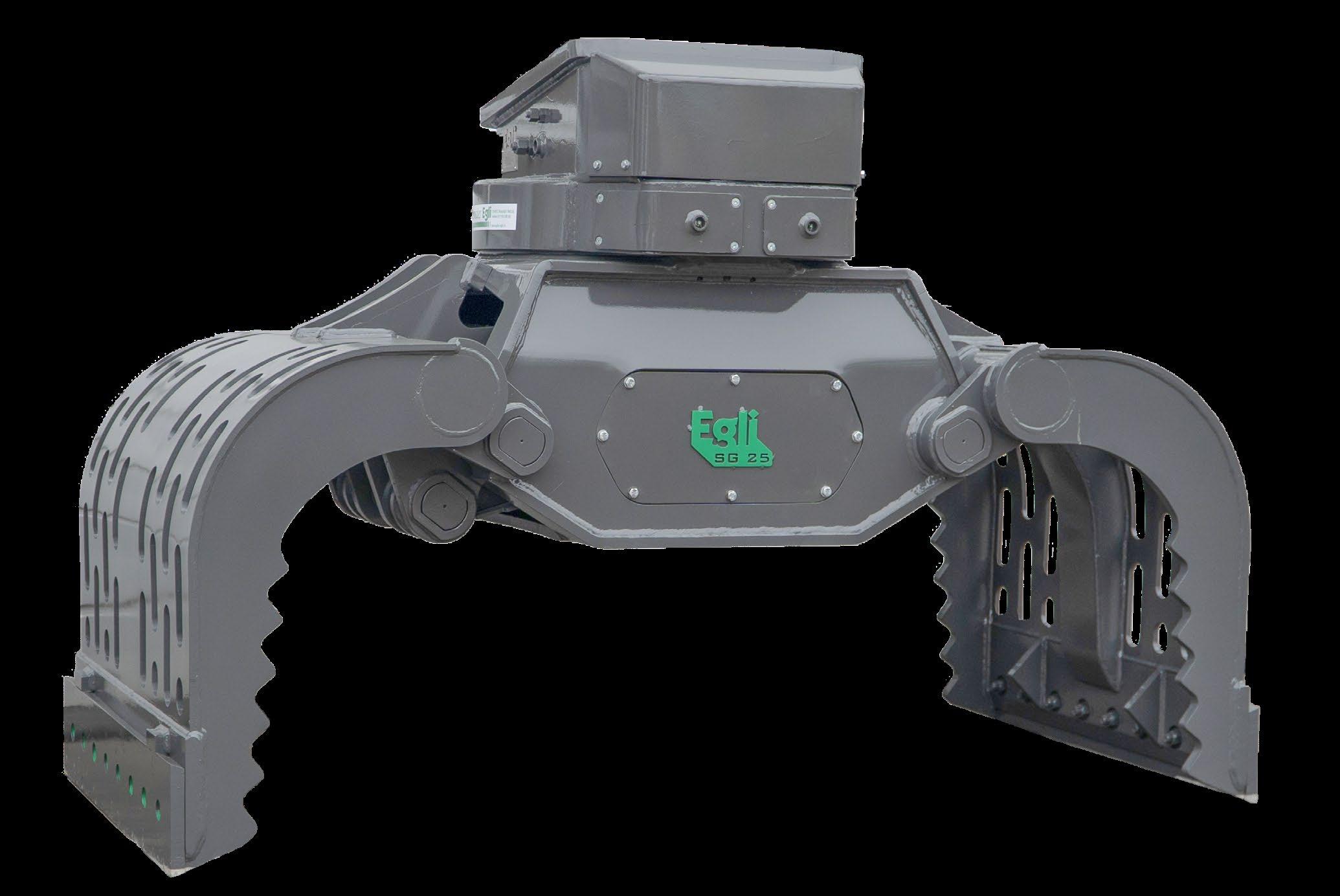

Pinza selezionatrice Egli SG 25-E con denti

Pinza selezionatrice Egli SG 54-E

Pinza selezionatrice Egli SG 36-E

Motore rotante

SG 5-E con gerotor, da SG 8-E a SG 15-E, un motore di rotazione esterno garantisce un'elevata coppia di rotazione e di tenuta. I motori rotativi sono dotati di valvole di urto.

Opzionale, senza rotatore, ad es. per macchine portanti con tiltrotator

Denti di presa per pietre nella lama laterale per una presa ottimale

A seconda del tipo di adattatore, è possibile il montaggio interno dei tubi idraulici

Fine corsa di apertura e di chiusura robusti per una lunga durata

Pinza costruzione su misure per escavatore da movimentazione

SG 20-E-U e SG 25-E-U

> Cilindri speciali adatti all'uso su escavatori da movimentazione

> Giunti omocinetici: assorbono i carichi elevati

> I gusci aperti sono di serie; quelli chiusi sono opzionali

> Le lame laterali con denti sono di serie, quelle senza denti sono opzionali

> Come opzione, filtri di linea nel circuito di rotazione della pinza per proteggere i motori rotativi

> Adattatori per montaggio fisso con perni o adattatori speciali su richiesta

> Costruzione speciale dei gusci su richiesta

Protezione del cilindro; protegge il cilindro da corpi estranei

Cilindro con valvola di sicurezza, protezione contro la sovrapressione e smorzamento di fine corsa

(smorzamento di fine corsa, tutti tranne SG 5-E)

Gusci chiusi + opzionale SG 15-E con gusci aperti (foro oblongo)

SG 8-E + SG 10-E - Lama avvitata con denti

SG 15-E - Lama avvitata senza denti (reversibile) (opzionale: senza/con denti)

Pinza costruzione su misure per l'utilizzo su escavatore ragno SG 15-E-S

> Cilindro rinforzato per un'elevata forza di serraggio (cilindro SG 20-E)

> Larghezza dei gusci: 700 mm

> Gusci chiusi

> Le lame laterali sono più chiuse; ad es. per una maggiore efficienza durante il riempimento di un muro di pietre

> Lame avvitate con o senza denti

ricambi & accessori

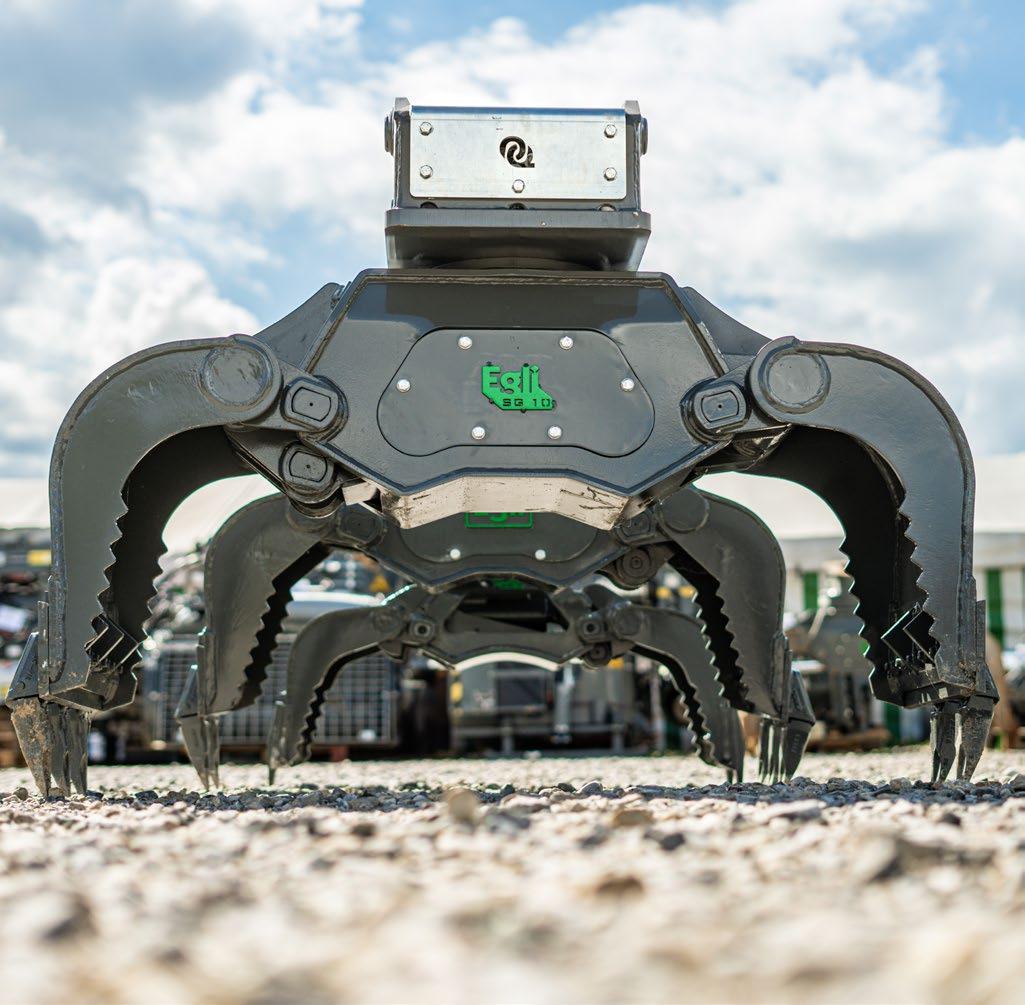

Pinza selezionatrice SG 10-E – SG 8-E – SG 5-E

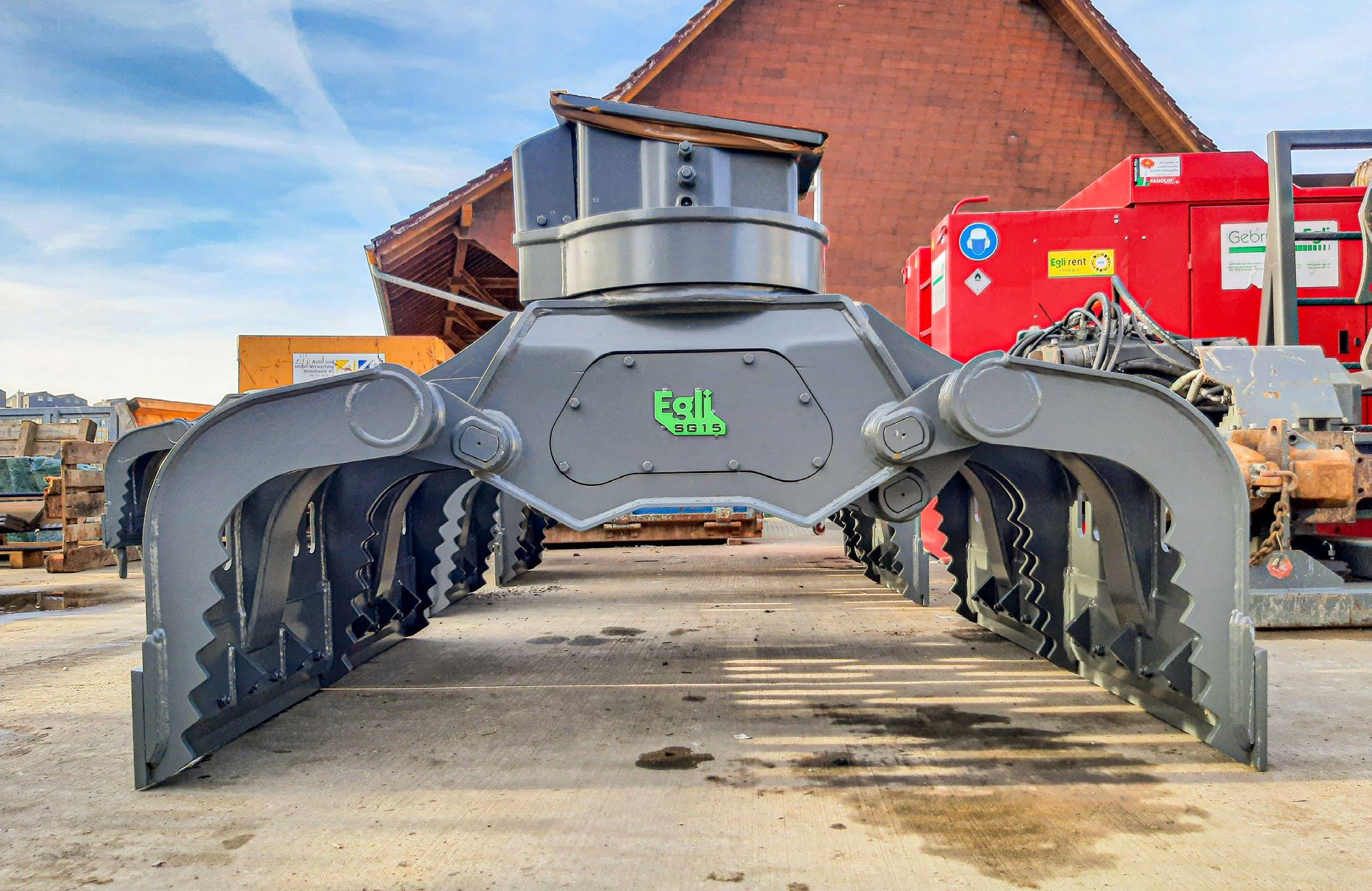

Pinza selezionatrice Egli SG 15-E

Dati tecnici

Protezione motore rotativo con valvola di sicurezza

Supporto con cuscinetto a sfere

Senza rotatore per l'utilizzo su tiltrotator

di fine corsa

Valvola di sicurezza (blocco con limitazione della pressione)

Raccordi (apertura-chiusura / rotazione pinza)

Guschi aperti

chiusi

Fine corsa di apertura e chiusura

Denti di presa all'interno

Senza denti di presa all'interno

Lamiera laterale con denti

laterale liscia

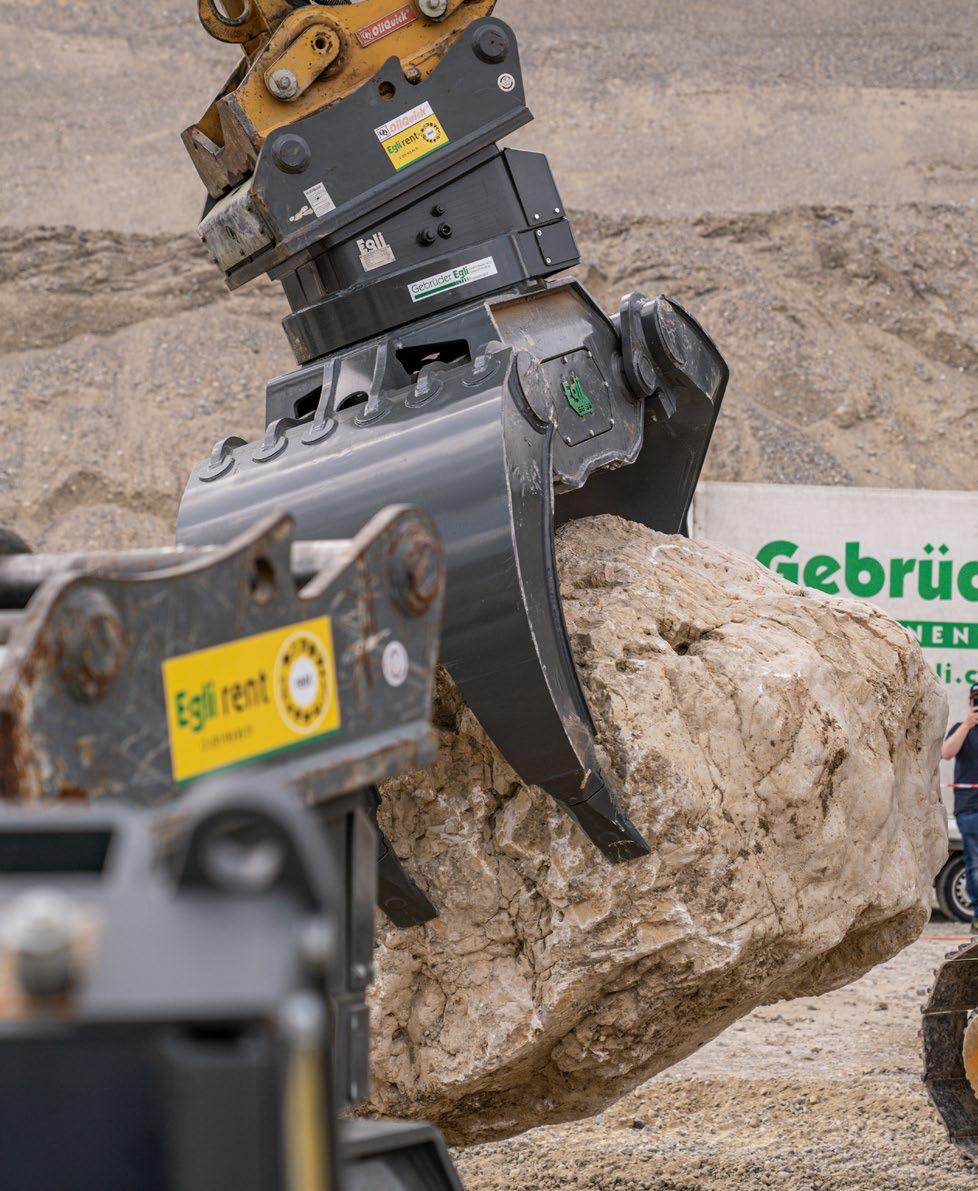

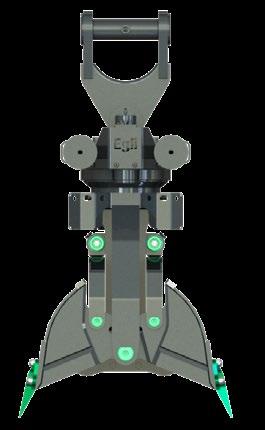

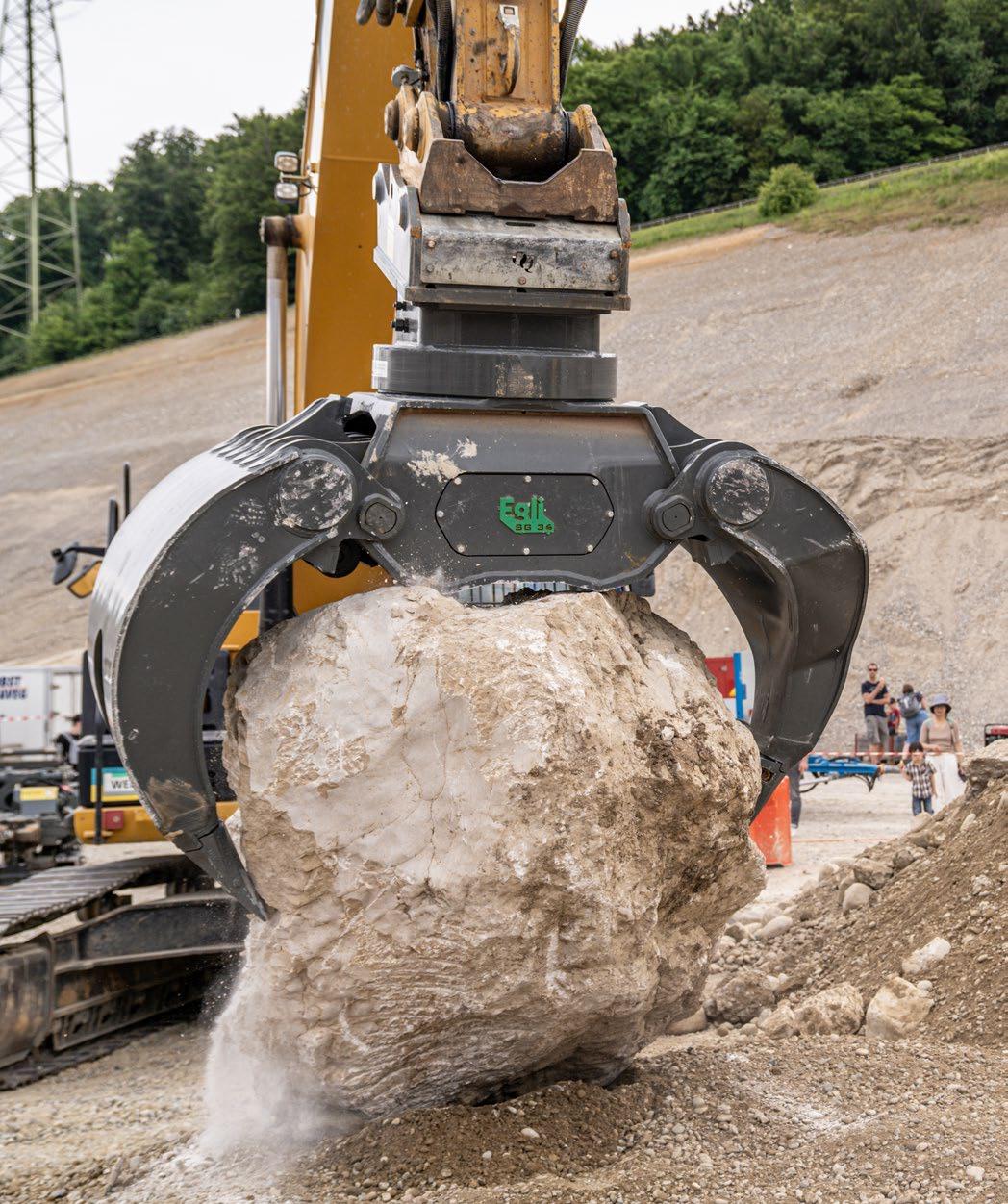

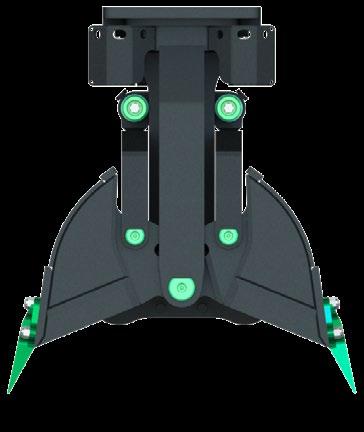

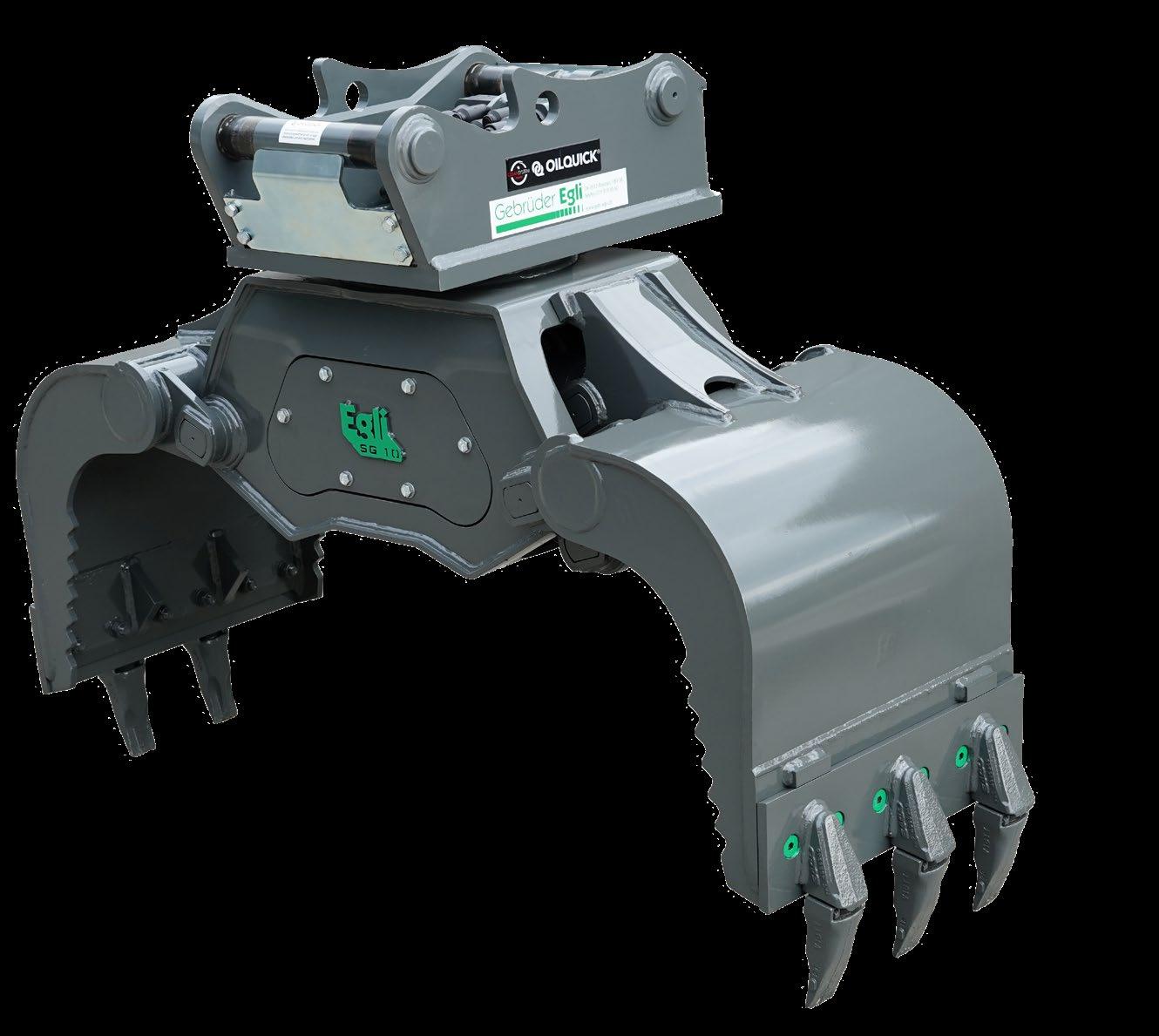

Pinza per rocchia Egli

Campi di applicazione

La pinza per rocchia Egli è ideale per la movimentazione di massi erratici e pietre. Viene utilizzata anche, ad esempio, per la costruzione di muri in pietra, scogliere o il carico di pietre su veicoli commerciali

Grazie ai tre denti di presa, l'oggetto da sollevare viene afferrato in modo stabile e, grazie alla struttura slanciata, il campo visivo nell'area di presa è ottimale.

Una valvola di bloccaggio garantisce la chiusura. Video

Gusci per pinza per rocchia

STG 20-E 2+1 denti

STG 36-E 2+1 denti

fermi di apertura e chiusura

Doppia corona di rotazione

Elevata coppia di rotazione

I due motori rotanti situati all'esterno della corona di rotazione consentono di raggiungere un elevato valore di coppia di rotazione.

I motori rotanti sono protetti da una valvola di sicurezza.

Denti per pinza con punte intercambiabili

Robusti

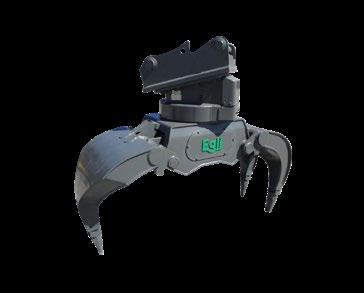

Pinza per rocchia STG 20-E a STG 36-E

ricambi & accessori

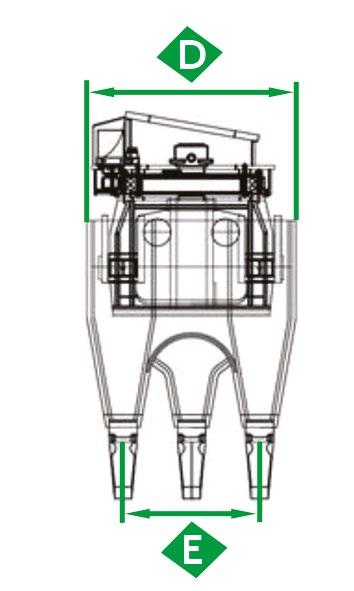

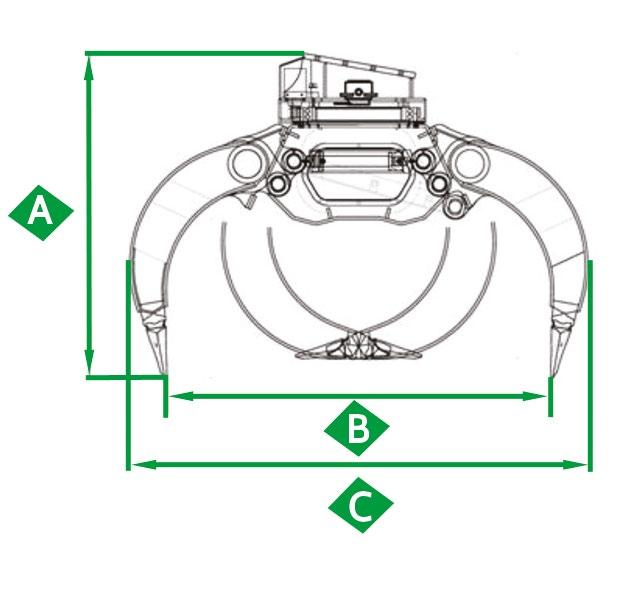

Dati tecnici e dimensioni

DBV = valvola di sovrapressione G) pinza aperta-chiusa D) rotazione benna

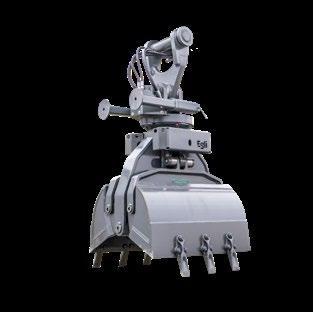

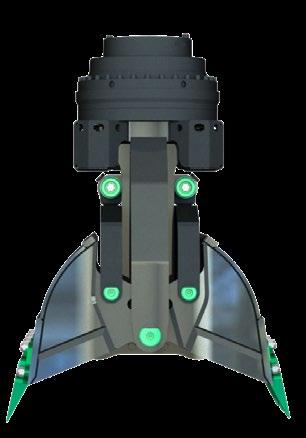

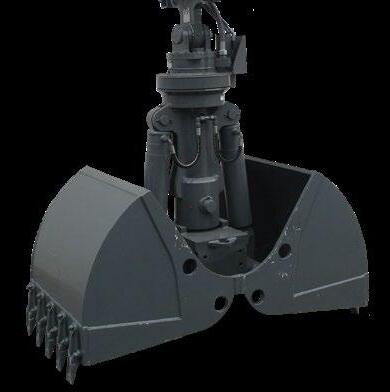

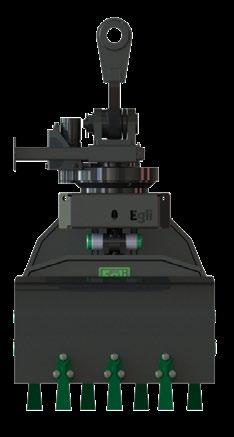

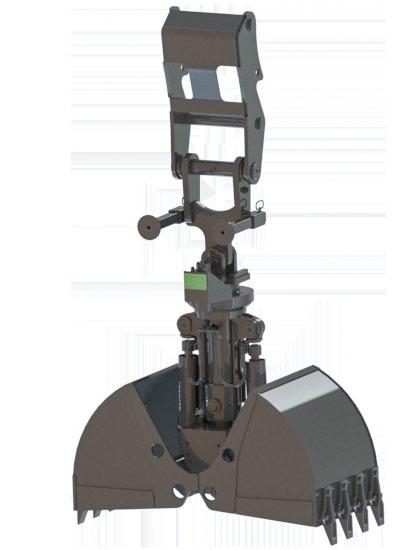

Benna mordente

Campi di applicazione

La benna mordente è un tipo di benna per l'ingegneria civile, tipicamente destinata all'uso con escavatori idraulici. È adatta, tra l'altro, allo scavo di terreni consolidati, alla realizzazione di trincee e pozzi, al carico di terra, ghiaia e sabbia, nonché al sollevamento di oggetti di ogni tipo.

Panoramica delle caratteristiche

Punto di aggancio per la sospensione cardanica della benna

Lamiera di protezione dei tubi per il motore di rotazione

Gusci con portaganci intercambiabile tramite sistema a innesto a 3 punti all'interno dell'intera gamma

Lame laterale e di fondo in acciaio a grana fine altamente resistente (HB 450)

Piedi di appoggio

Motore rotante con valvola di urto

Punti di lubrificazione facilmente accessibili

Protezione dello stelo del cilindro

Fermo di apertura meccanico

Il vostro vantaggio come clienti

Durante i lavori di manutenzione delle vostre benne, tutti i modelli del nostro parco noleggio sono a vostra disposizione per il periodo di transizione.

Con o senza denti avvitati

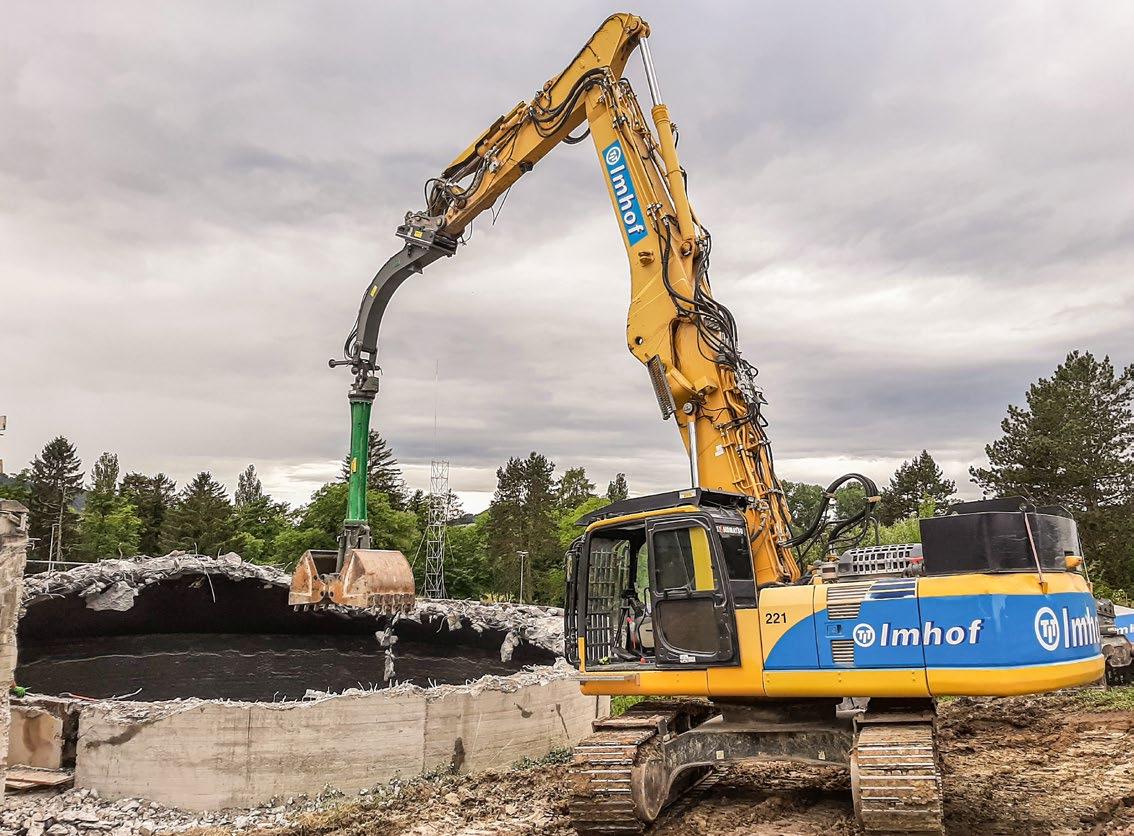

Video di utilizzo Benna mordente

ricambi & accessori

Dati tecnici

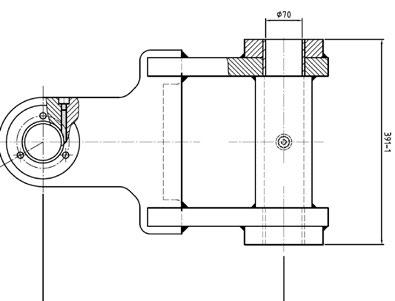

Dimensioni del portaganci

DCS4-600

1) con supporto per gusci, senza piastra d'attacco

Gusci

Portata

di chiusura Densità Raccordi

Gusci

Gusci Contenuto Peso Larghezza Numero di denti

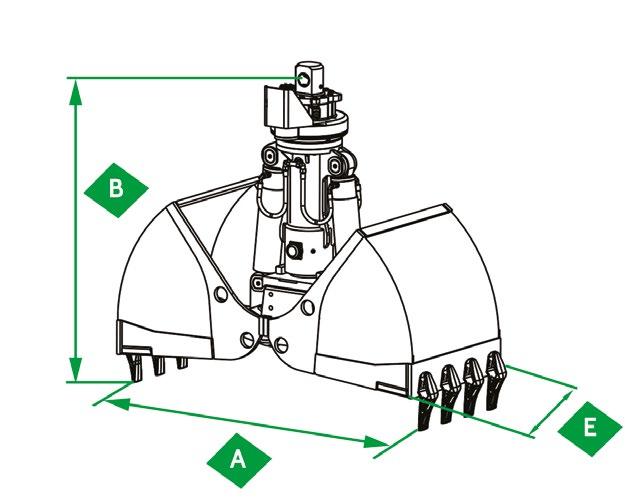

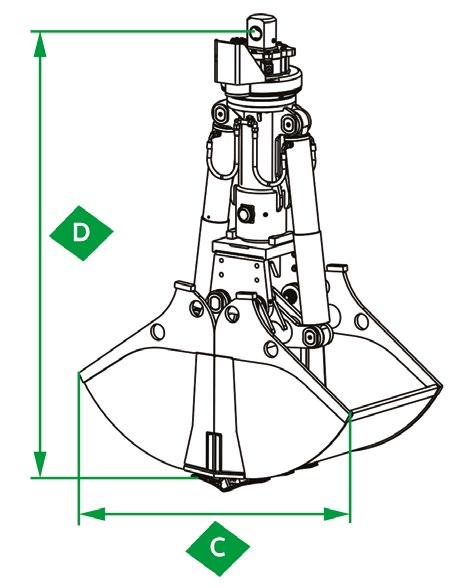

Dimensioni e accessori

Dimensioni del portaganci

*Attenzione: dimensioni sospensione cardanica F e prolunga G devono essere sommate alla dimensione D!

Accessori

1 Espulsore in base larghezza gusci

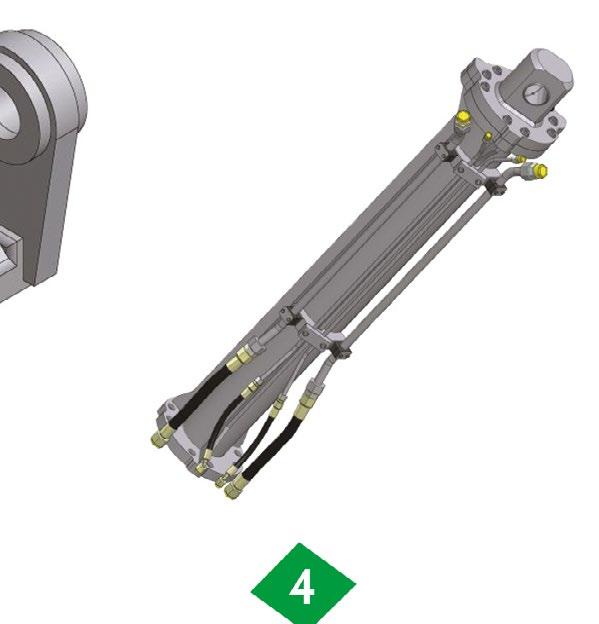

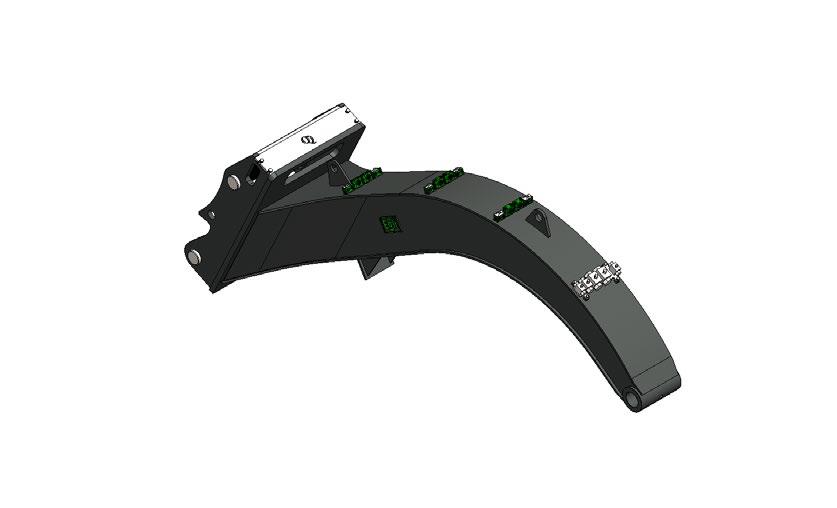

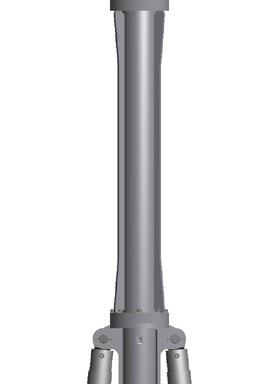

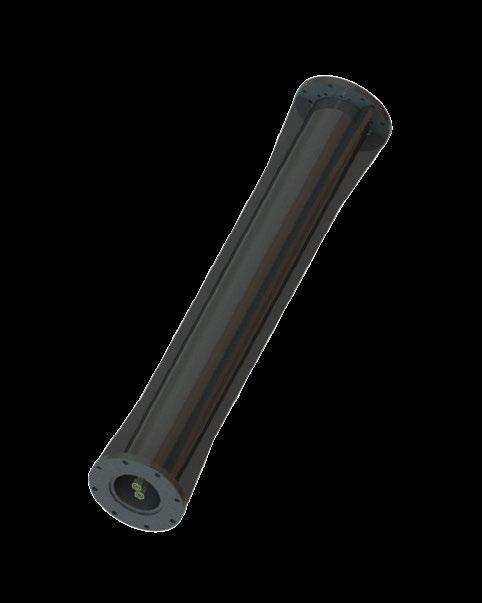

2 Prolunga benna con tubazione esterna (fino a DCS 2)

3 Prolunga benna con tubazione interna (da DCS 3 )

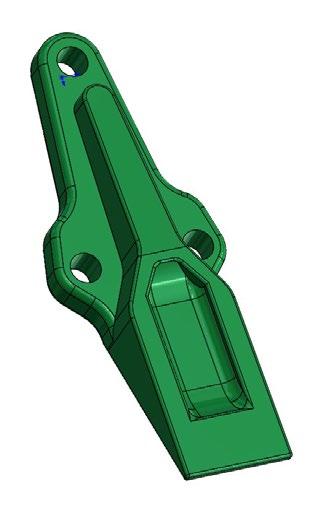

4 Denti avvitabili per benna

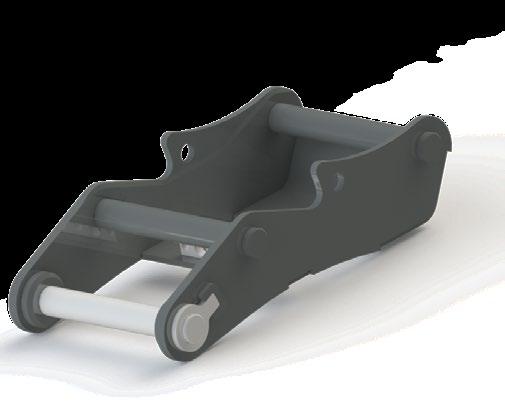

5 Attacco rapido OilQuick® e adattatore

6 Braccio

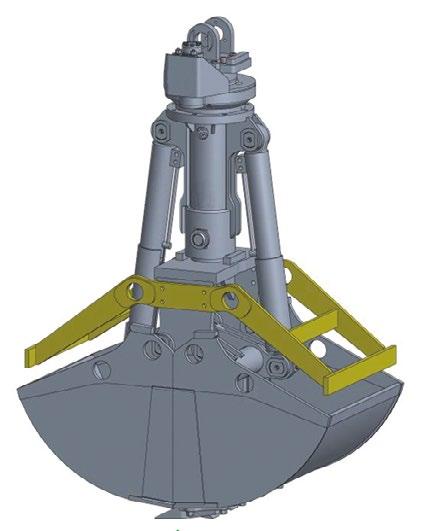

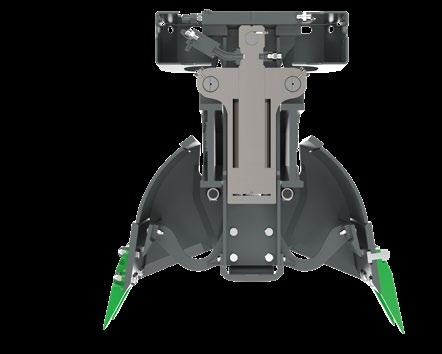

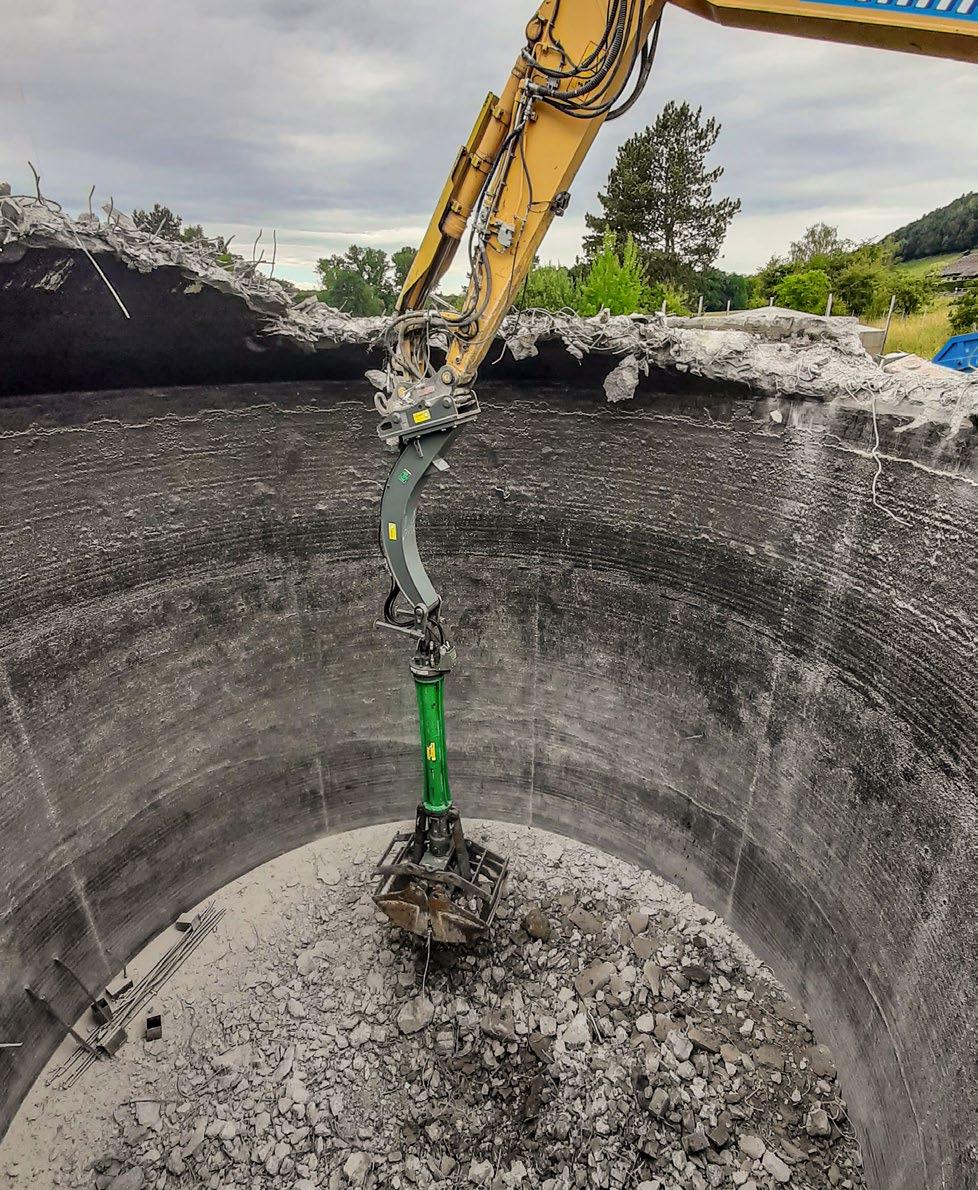

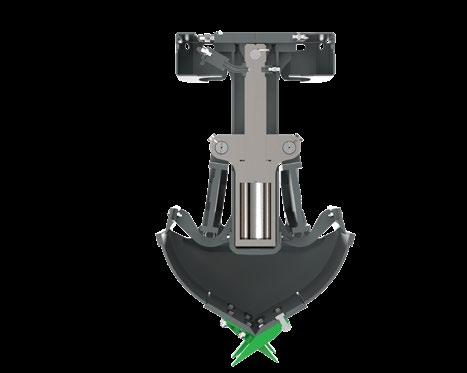

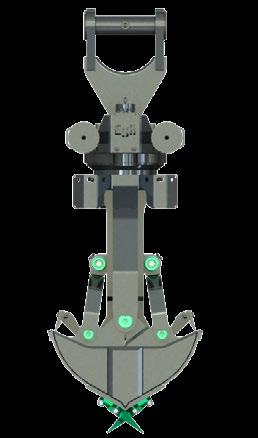

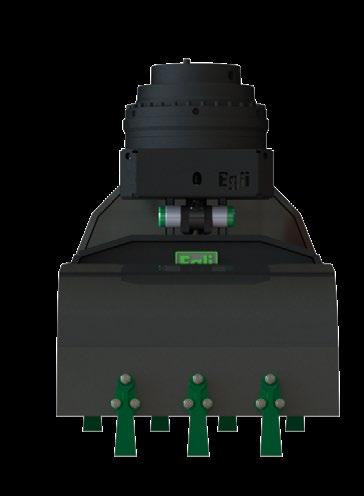

Benna mordente per pozzi

L'elemento fondamentale di questa benna è il massiccio cilindro idraulico situato al centro, in grado di funzionare a una pressione fino a 350 bar. Le elevate forze laterali vengono tenute lontane dal cilindro grazie alla guida forzata appositamente progettata a tale scopo e vengono deviate direttamente sul corpo appositamente progettato.

Il movimento di rotazione è assicurato da un robusto ingranaggio cilindrico e può quindi ruotare senza limiti su 360°. Per resistere all'usura e alle forze elevate, i gusci sono interamente realizzati in Hardox. La forma affusolata dei denti a vite riduce al minimo la resistenza alla penetrazione dei gusci.

Grazie all'attacco esterno dei gusci, l'intero volume interno (190 l) può essere riempito con materiale di scavo senza essere ostacolato da rinvii interni. L'intera benna è dimensionata per i carichi operativi di un escavatore da 22 t.

mordente per pozzi

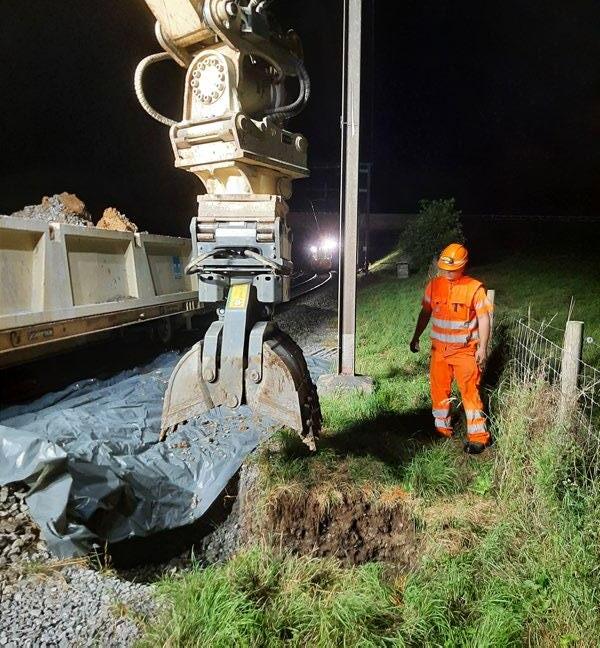

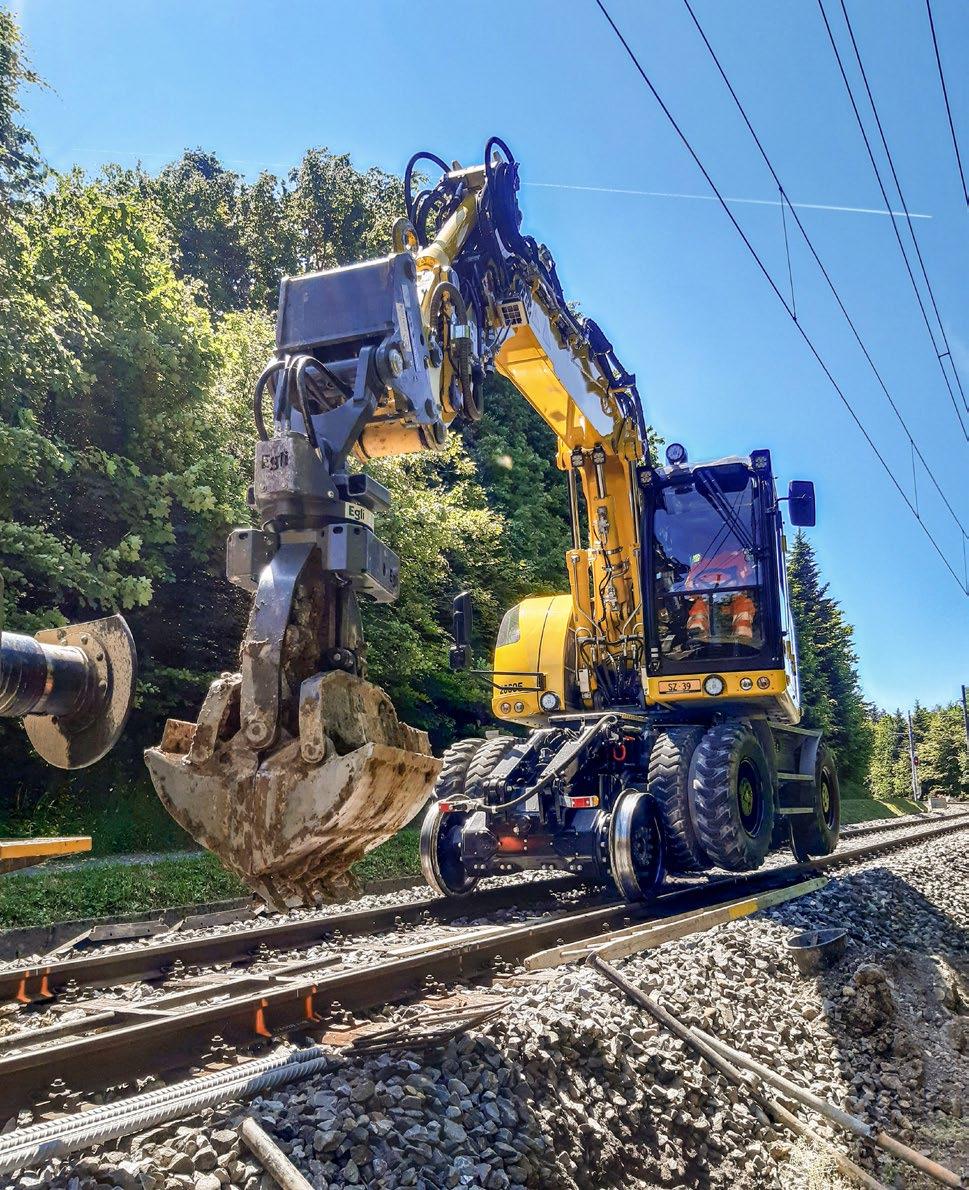

Il campo di applicazione e principalmente la costruzione di ferrovie, in particolare per lo scavo di fondazioni per pali, con un risparmio di tempo grazie alla grande capacità (190 l) dei gusci.

*Larghezza massimale può variare a seconda del sistema di denti.

Tipo di pinza Classe escavatore

Pressione statica (DBV escavatore)

Portata Forza di chiusura

Densità

sfuso

Benna EMFG 200-900 Variante

Altezza A aperta

Altezza A chiusa

Larghezza B aperta*

Larghezza C chiusa

Profondità D laterale

Peso senza adattatore

Dati tecnici

Video di utilizzo Benna

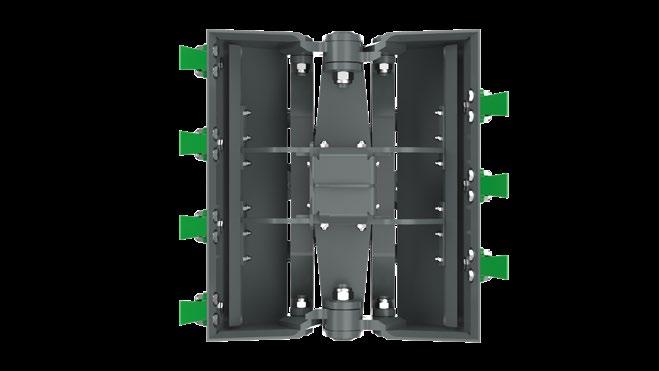

Gusci benna mordente per pozzi Egli

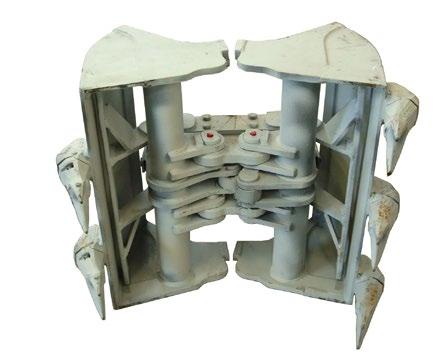

Gusci convenzionali per binari ferroviari

G) pinza aperta-chiusa D) rotazione benna

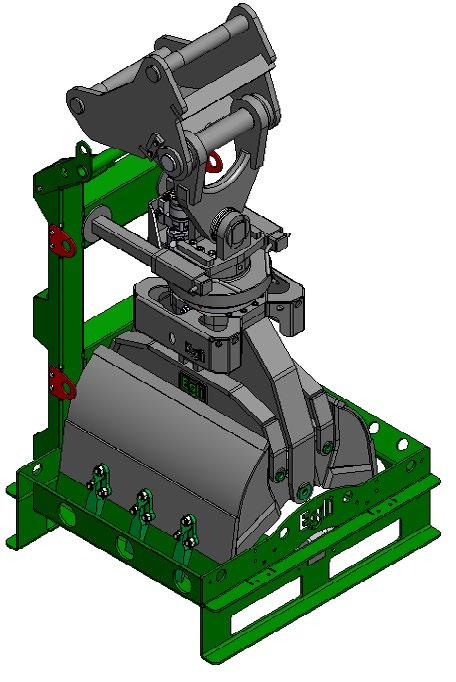

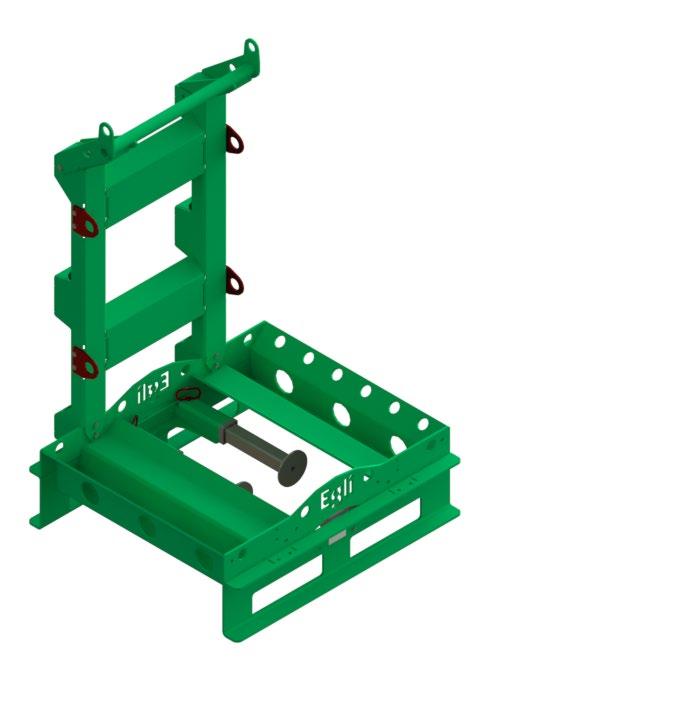

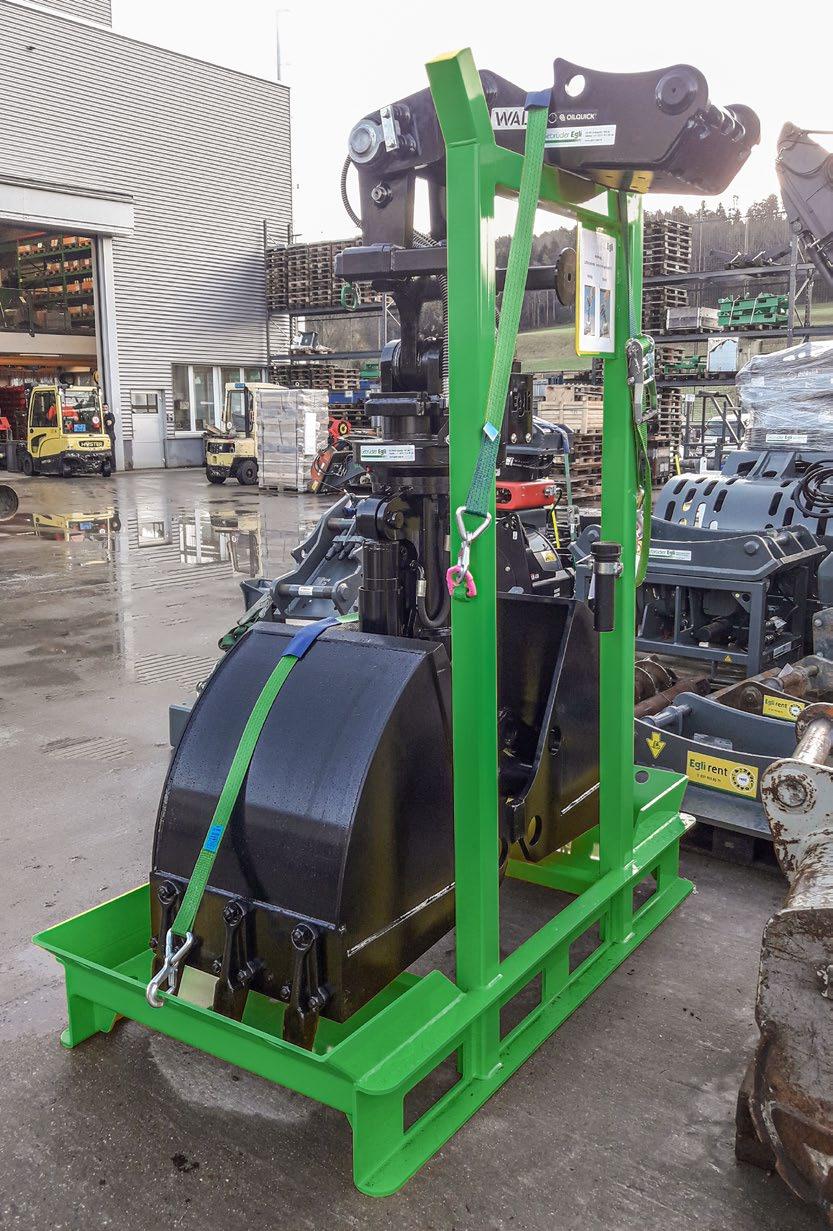

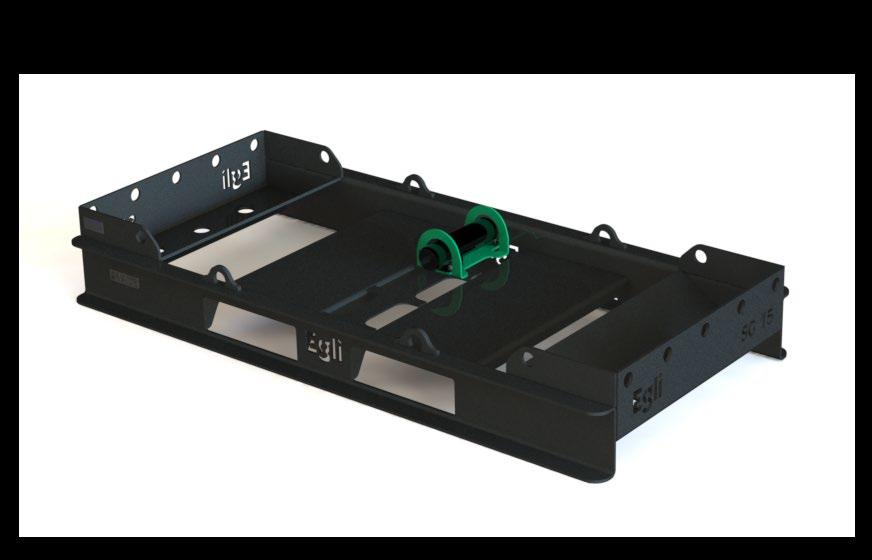

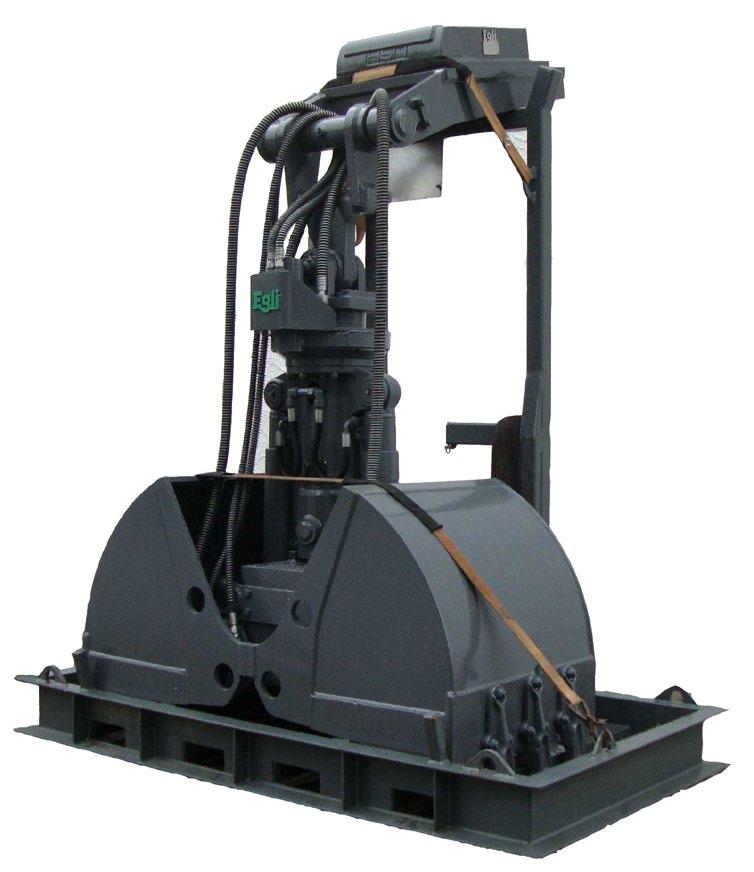

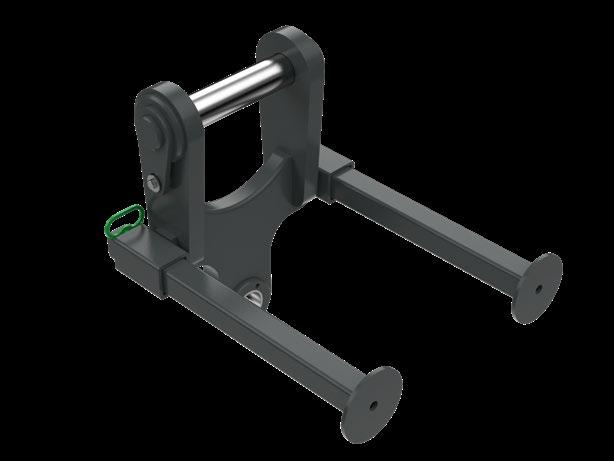

Telaio di trasporto

Su misura

Realizziamo un telaio di trasporto su misura per ogni attrezzatura. Questo può essere ordinato come opzione. I attrezzature del nostro parco noleggio vengono sempre consegnati con il telaio corrispondente.

Garantiamo così un trasporto in tutta sicurezza da Rossrüti fino a casa dei nostri clienti e, per questi ultimi, una maggiore facilità di movimentazione in cantiere.

Accessori, documentazione (manuale di istruzioni, ecc.), tutto è sempre al suo posto e a portata di mano in caso di necessità.

Su richiesta, realizziamo anche telai di trasporto su misura per attrezzature già esistenti e di altre marche. Non esitate a contattarci!
