Egli Motor- und HumuslöffelQualität aus Überzeugung

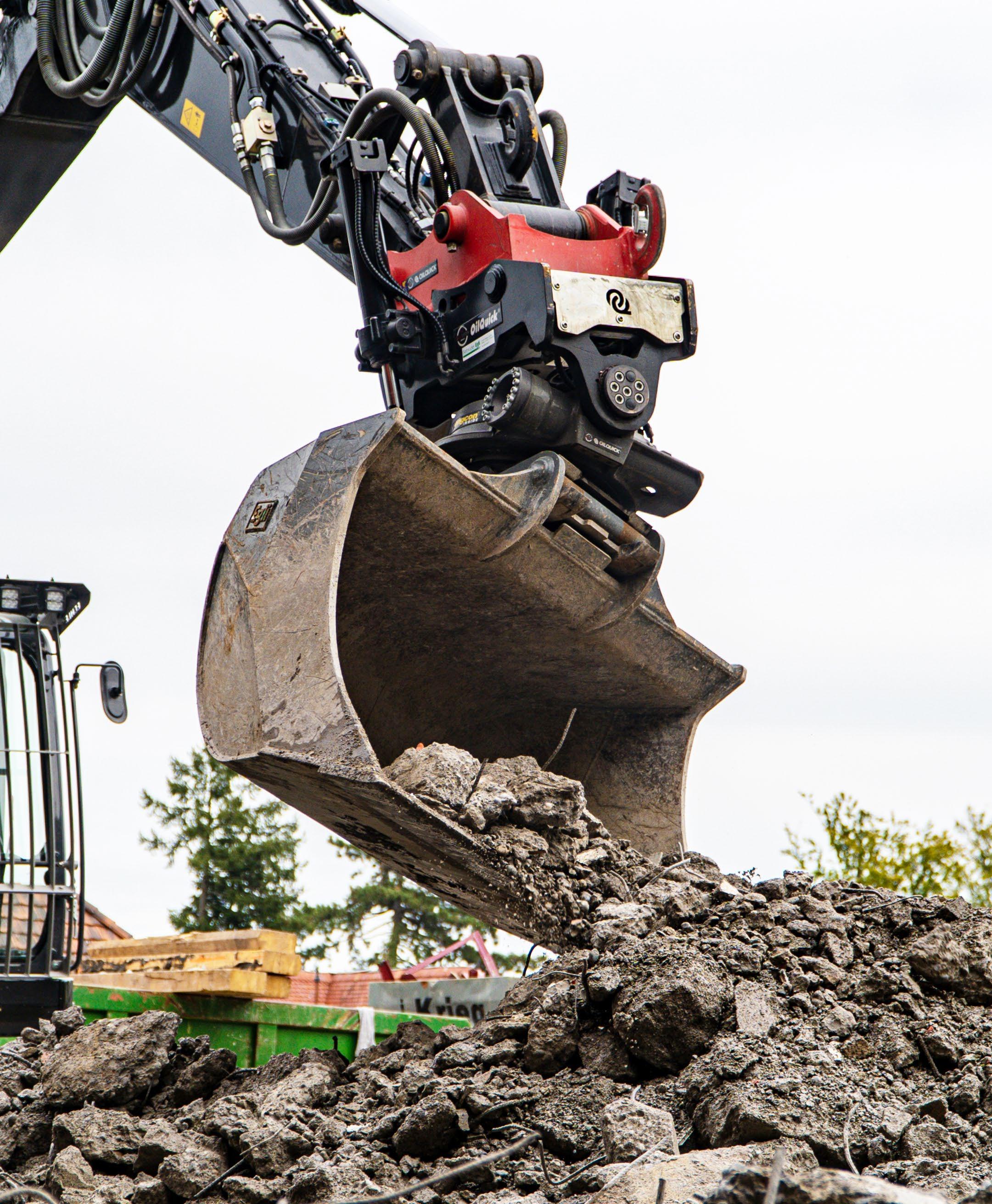

Einsatzgebiete

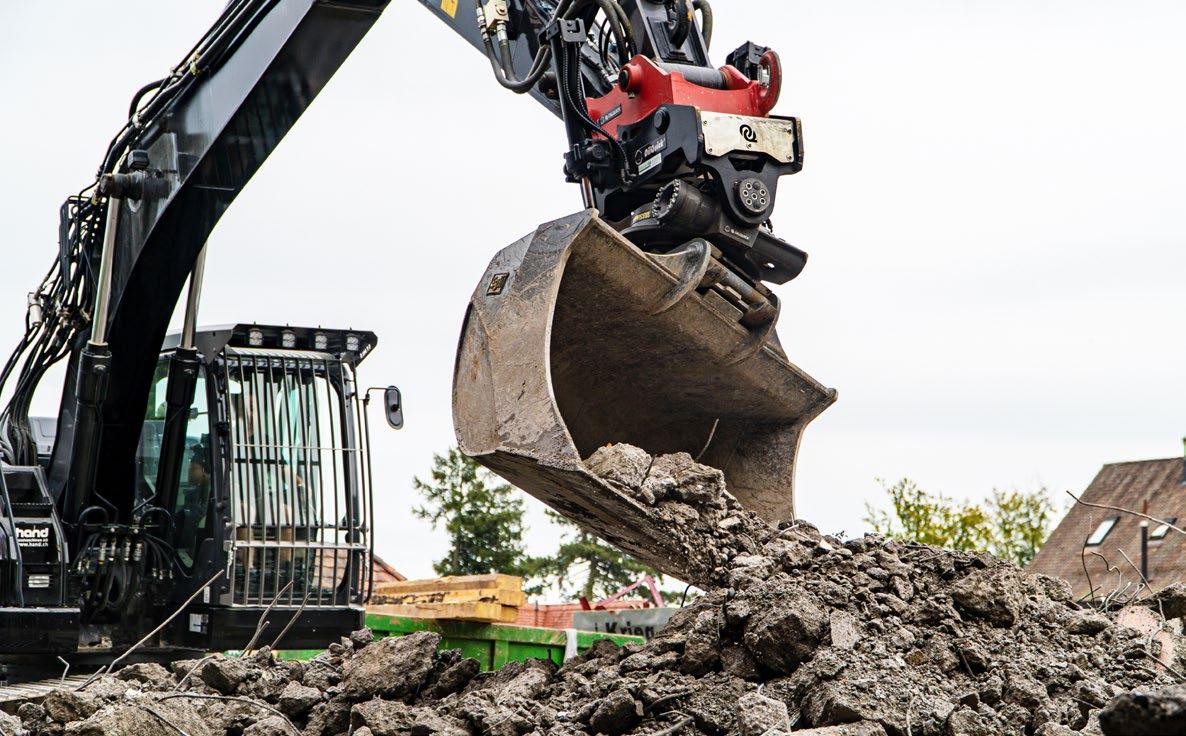

Der Motor- oder Humuslöffel dient hauptsächlich für Aushub– und Verladearbeiten und zum punktgenauen Abziehen von Böschungen und Magerbetonsohlen. Der wartungsfreie Schwenkmotor bietet einen grossen Schwenkbereich, die Drehgeschwindigkeit und das Haltemoment sind in jedem Winkel konstant. Die Gleitflächen am Schwenkmotor und die Hydraulikschläuche sind
Ihr Vorteil als unser Kunde
Während der Revision an Ihrem Löffel stehen Ihnen auf Anfrage alle Modelle aus unserem Mietpark zum Überbrücken zur Verfügung.
geschützt, die Lagerfläche am Drehpunkt des Löffels ist hoch dimensioniert. Diese Punkte reduzieren die Instandhaltungskosten massiv. Zudem ist der Schwenkmotor in den Kasten des Löffels eingelassen, was ihn sehr kompakt macht und das Übertragen von hohen Reisskräften ermöglicht.
Sie haben eine eigene Schlosserei? Wir liefern unkompliziert die passgenauen Verschleissteile für Ihren Löffel.

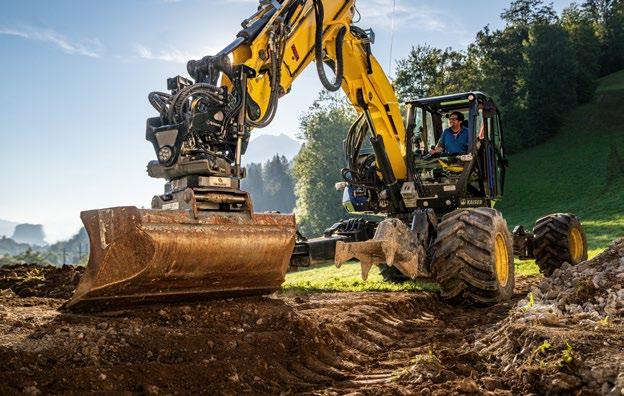

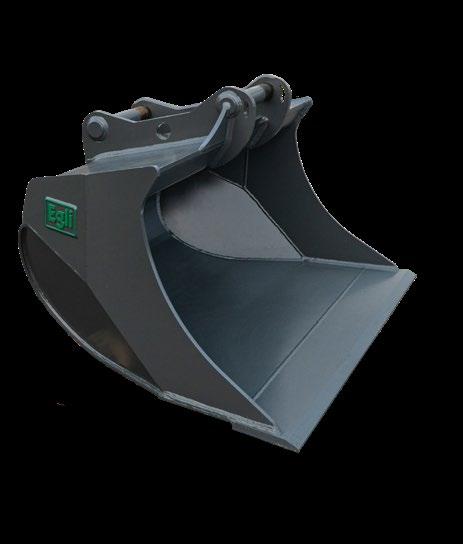

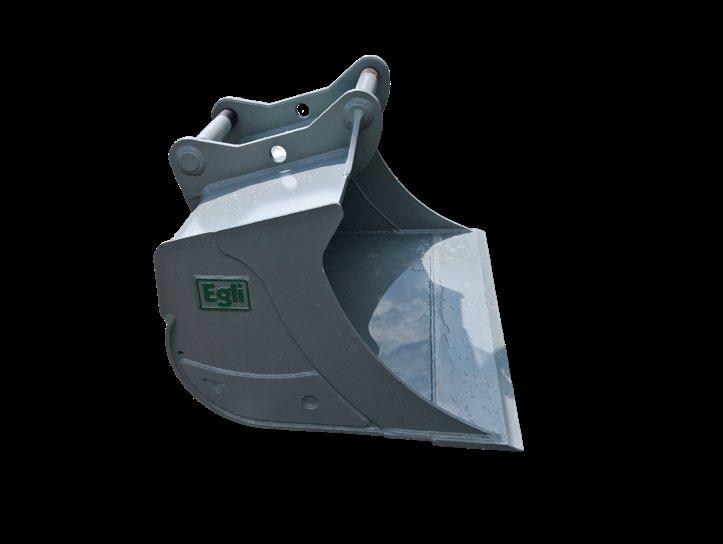

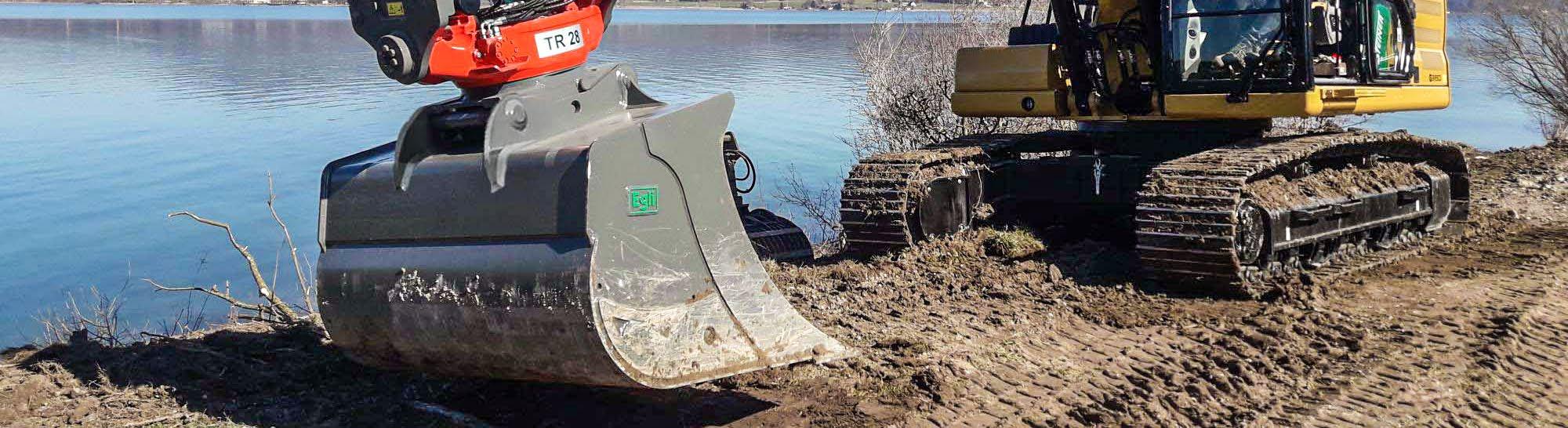

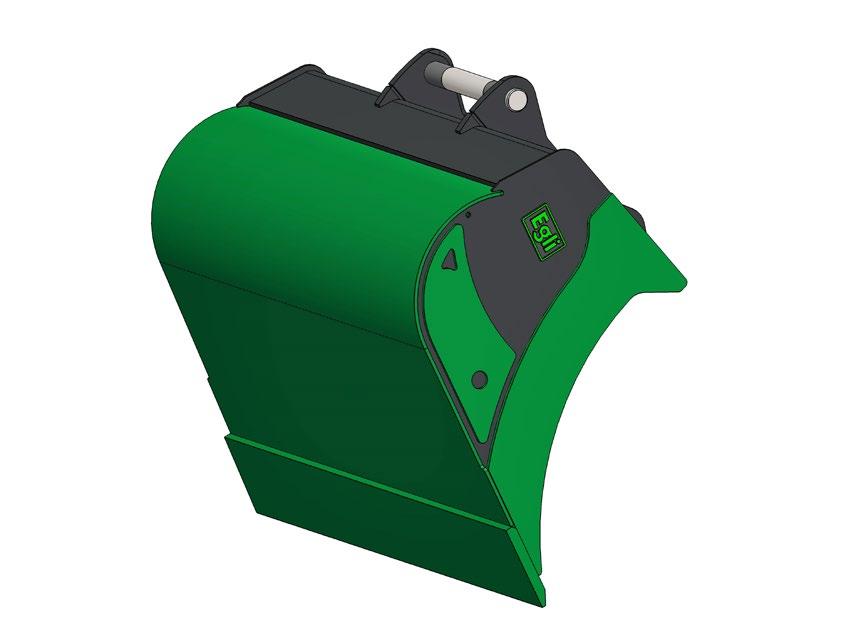

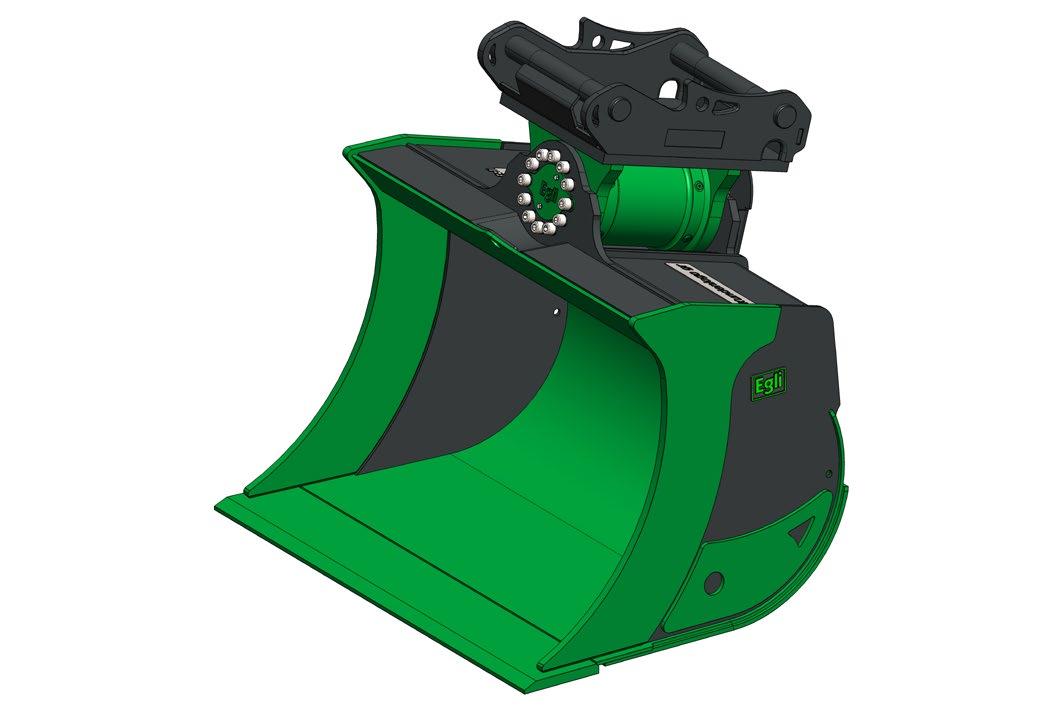

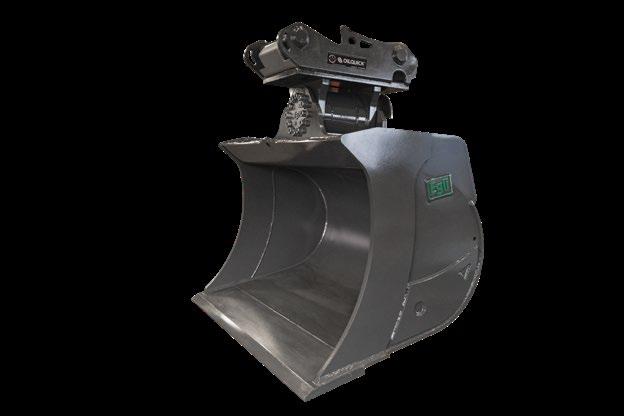

Egli Humuslöffel (Beispiel in Tiltrotatorform)

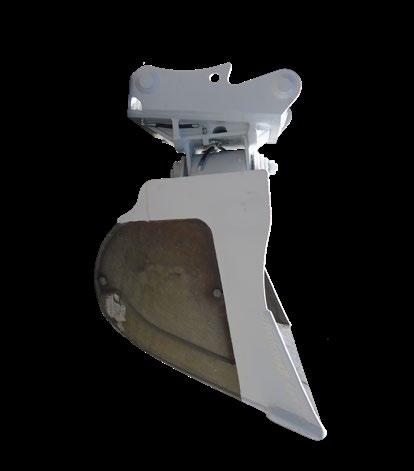

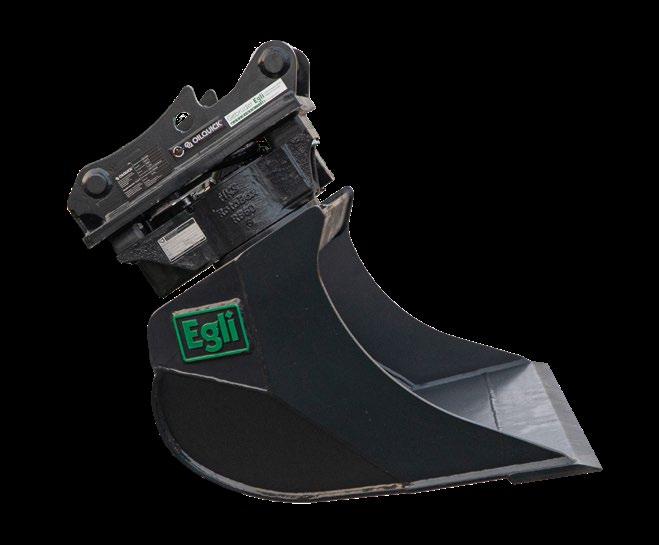

Egli Motorlöffel (Beispiel in Standardform)

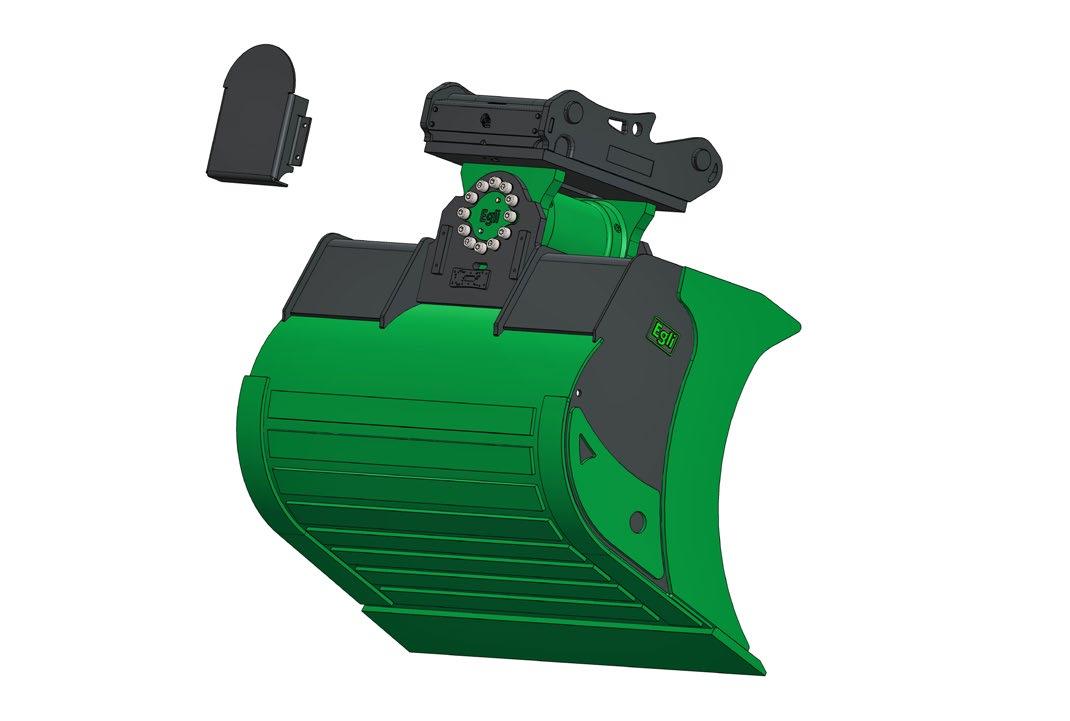

Die Merkmale auf einen Blick
Überstehender Löffelboden
Schützt Schweissnähte vor Verschleiss.
Seitenmesser gerade oder mit Radius
Seitliches Verschleissblech aus HB 450
Entwässerungsbohrungen
Damit das Wasser bei liegendem Löffel entweichen kann.

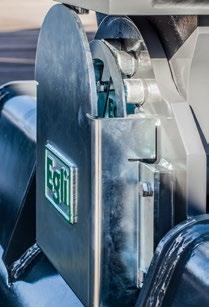

Kompakter und robuster Drehmotor (nur Motorlöffel) Für die konstante Übertragung von hohen Dreh- und Haltemomenten.
Auf Wunsch kann jeder Löffel mit individuellem Logo und der Inventarnummer versehen werden.
Verschleissstreifen (optional) aussen längs und innen quer oder alle quer.

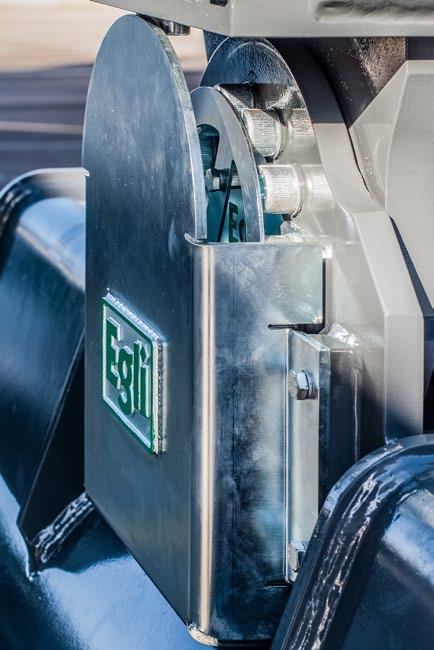

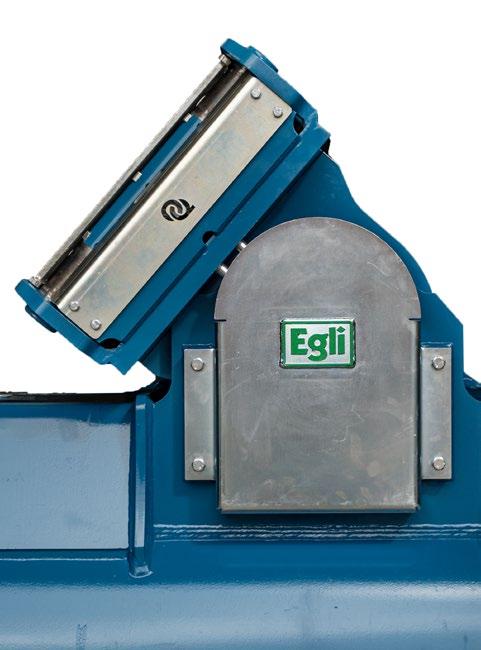

GPS-Abdeckung
Kompatibel für alle gängigen GPS-Sensoren. Robuster Schutz ohne Einschränkung des Arbeitsbereichs.
GPS-Universalplatte für alle gängigen GPS-Sensoren.
Zusätzliche Merkmale
► Intelligente Bauweise
Die doppelkonische Bauweise und eine runde Gefässform ohne Störkontur ermöglichen ein optimales Befüllen und Entleeren.
► Hochwertiges Material
Der Löffelkörper ist hauptsächlich aus hochwertigem Verschleissstahl Hardox 450 und 500 gefertigt.
► Individuell abgestimmt
Jeder Löffel wird auf die Hubkraft vom Trägergerät abgestimmt.
► Tief integrierter Schwenkantrieb (nur Motorlöffel) Für eine möglichst geringe Bauhöhe.
► Grosser Schwenkbereich (nur Motorlöffel)
2 x 50° (Zylinderlöffel 2x 45°)
► Integriertes Schüttblech mit Transportöse (nur Motorlöffel)
Zentraler Anhängepunkt für den Umschlag vereinfacht das Handling.
► Sonderausführungen
Auf Anfrage fertigen wir auch Sondermodelle an, z.B.:
- Bodenblechdicke
- Rail-Ausführung
- Schüttblechverlängerungen
- Sonderarbeiten
- Unterschraubmesser
- Humuslöffel mit Drehwerk
Anbau an das Trägergerät
Die Egli Löffel können mit allen gängigen Wechslersystemen ausgerüstet werden. Beim OilQuick®-Schnellwechslersystem geschieht dies mit komplett geschützter Innenverschlauchung (nur Motorlöffel).
Egli
Motor- und HumuslöffelTechnische Daten
Technische Daten
EML = Egli Motorlöffel
EHL = Egli Humuslöffel * nach SAE-Norm; Angabe ohne Schüttblech gemessen! -TR = Tiltrotatorform
Egli Motorlöffel Standardform
Egli Humuslöffel Tiltrotatorform

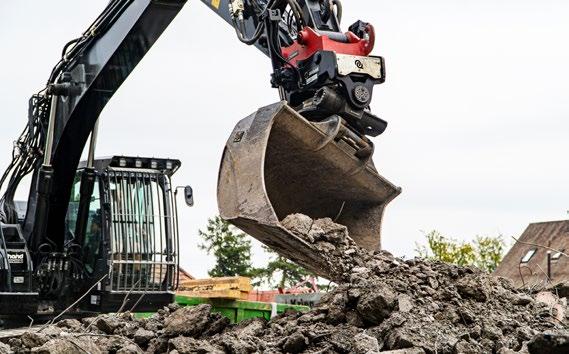

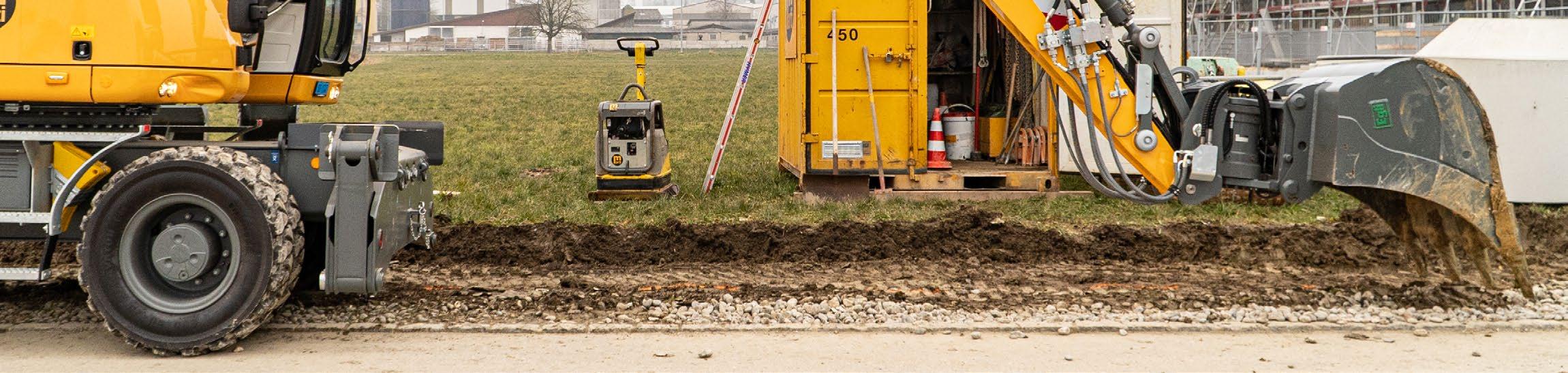

Motorlöffel Einsatzvideo
Standardform
Technische Daten
EML = Egli Motorlöffel
EHL = Egli Humuslöffel
* nach SAE-Norm; Angabe ohne Schüttblech gemessen!
-TR = Tiltrotatorform

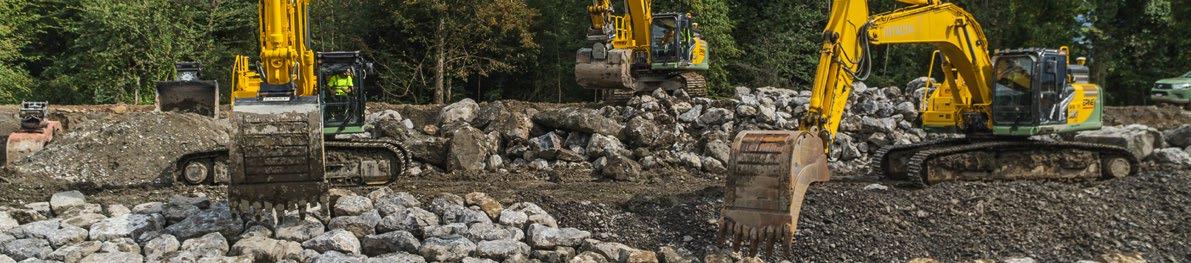

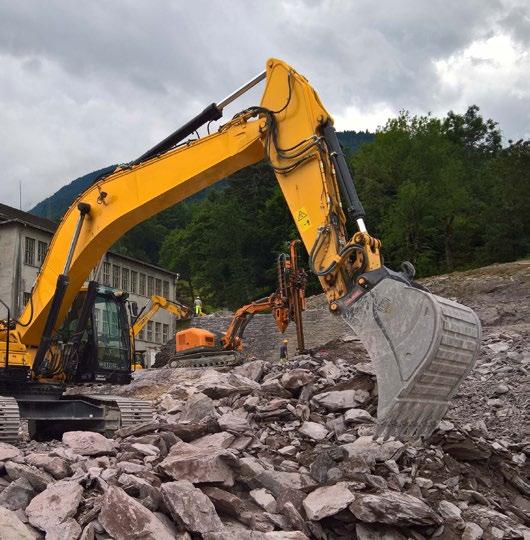

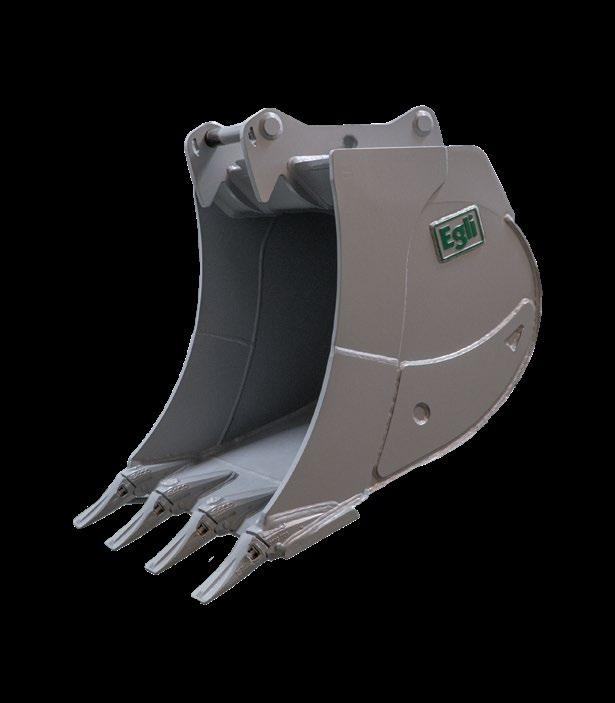

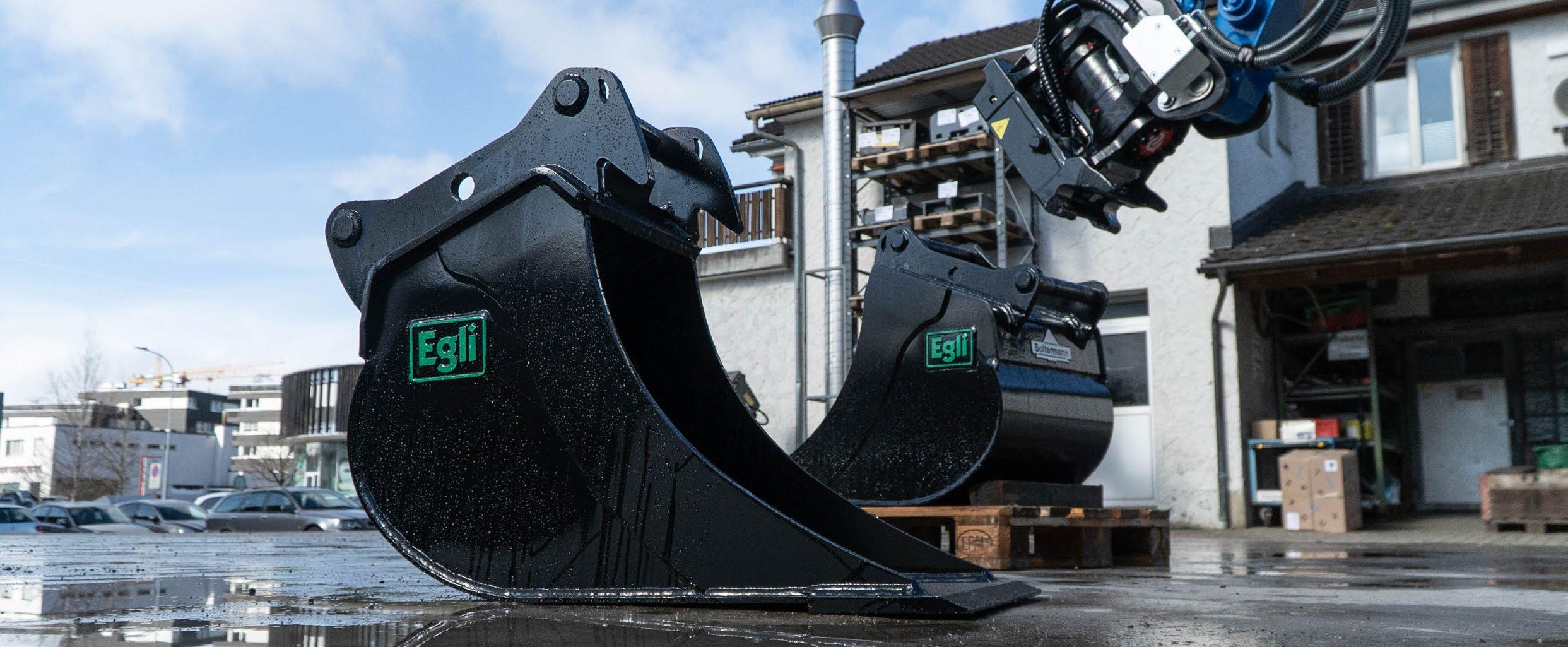

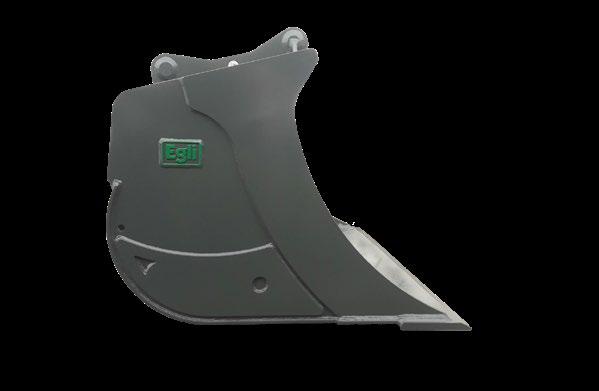

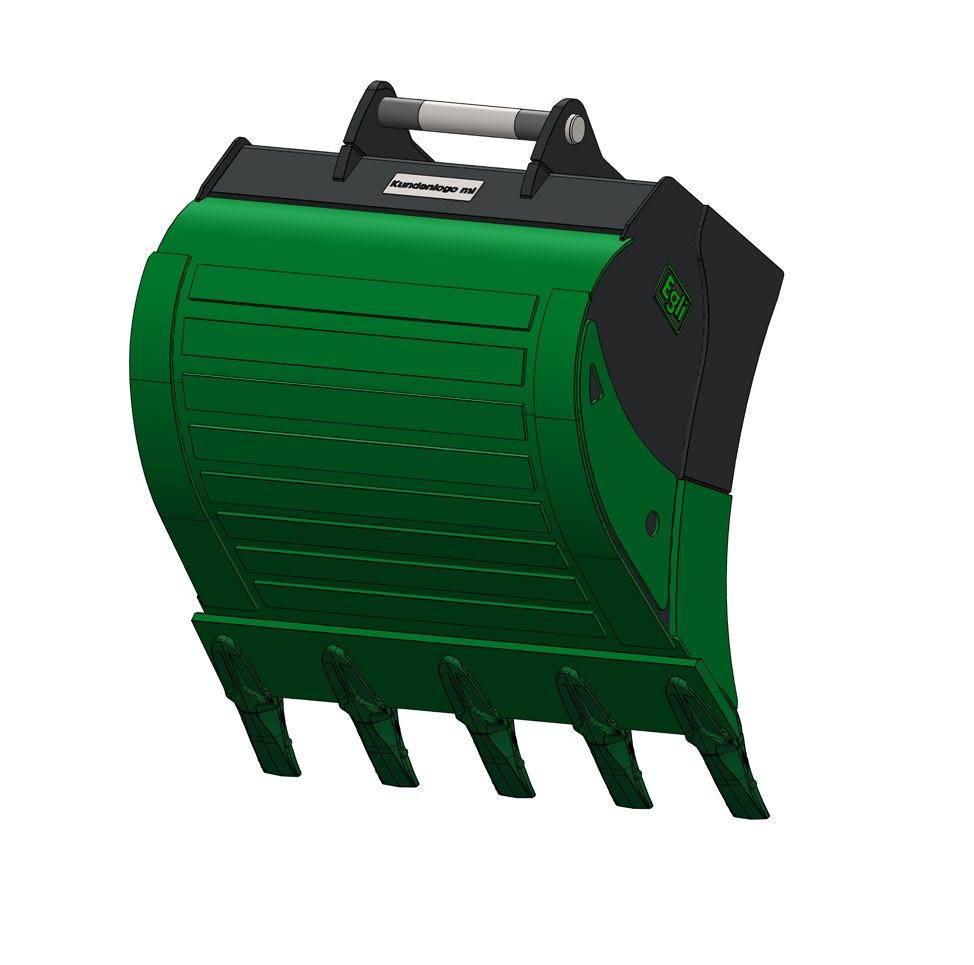

Egli Tieflöffel –hergestellt für den Schweizer Einsatz
Einsatzgebiete

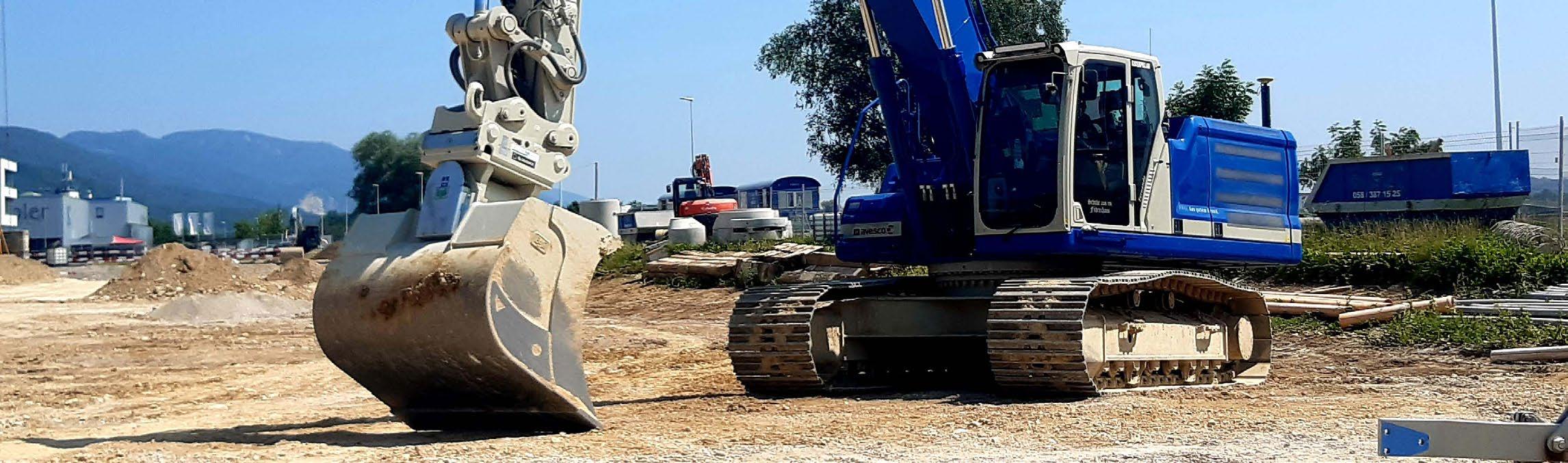

Der Egli Tieflöffel hält problemlos den härtesten Einsätzen mit hohen Ausbrechkräften stand.
Die robuste Schweisskonstruktion des Löffelkörpers und die ausgeklügelte Geometrie ermöglichen ein müheloses Eindringen ins Material sowie eine optimale Löffel-Füllung und -Entleerung.

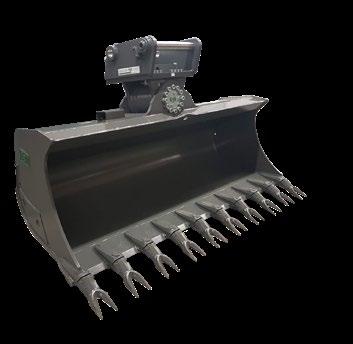

Sonderbauten, Sieblöffel, Schwenk-Tieflöffel, Steinlegelöffel und weiteres sind auf den folgenden Seiten zu finden.
Die Merkmale auf einen Blick
1 2 3
Überstehender Löffelboden
Schützt Schweissnähte vor Verschleiss.
ESCO Zahnsystem
Super-V (ETL 12-85)
Ultralok (ETL 105-550)
Zahnspitztyp auf Kundenwunsch Fremdsysteme auf Anfrage
Seitliches Verschleissblech (ETL 105-550) aus HB 450
Messer
Standard HB 500
Verschleissstreifen (optional) aussen längs und innen quer oder alle quer
Individuelles Kundenlogo
Auf Wunsch kann jeder Löffel mit individuellem Logo und der Inventarnummer versehen werden.
Verschiedene Anbaurahmen möglich wir montieren Ihren gewünschten Anbaurahmen.
Optional
> Aufnahmelaschen
> Aufsteckmesser
> Verschleissstreifen
> Entwässerungsbohrungen
> Bodenblechdicke
> Deltamesser
> ESCO Verschleisspads
> Alle handelsüblichen Zahnspitzen
> Sonderausführungen
Auf Anfrage fertigen wir auch Sondermodelle an, z.B.:
- Verbaulöffel
- Reisslöffel
- Schreitbaggerlöffel
- Tiltrotator Ausführung
- Rail-Ausführung
- Steinlegelöffel
- Schwenk-Tieflöffel
- Tieflöffel drehbar
Zusätzliche Merkmale
► Intelligente Bauweise
Die doppelkonische Bauweise und eine runde Gefässform ohne Störkontur ermöglichen ein optimales Befüllen und Entleeren.
► Hochwertiges Material
Der Löffelkörper ist hauptsächlich aus hochwertigem Verschleissstahl Hardox 450 und 500 gefertigt.
► Hohe Losbrechkräfte
Die hochwertige Schweissqualität und das durchgehende Kastenprofil ermöglichen hohe Losbrechkräfte.
► Individuell abgestimmt
Jeder Löffel wird auf die Hubkraft des Trägergeräts abgestimmt.

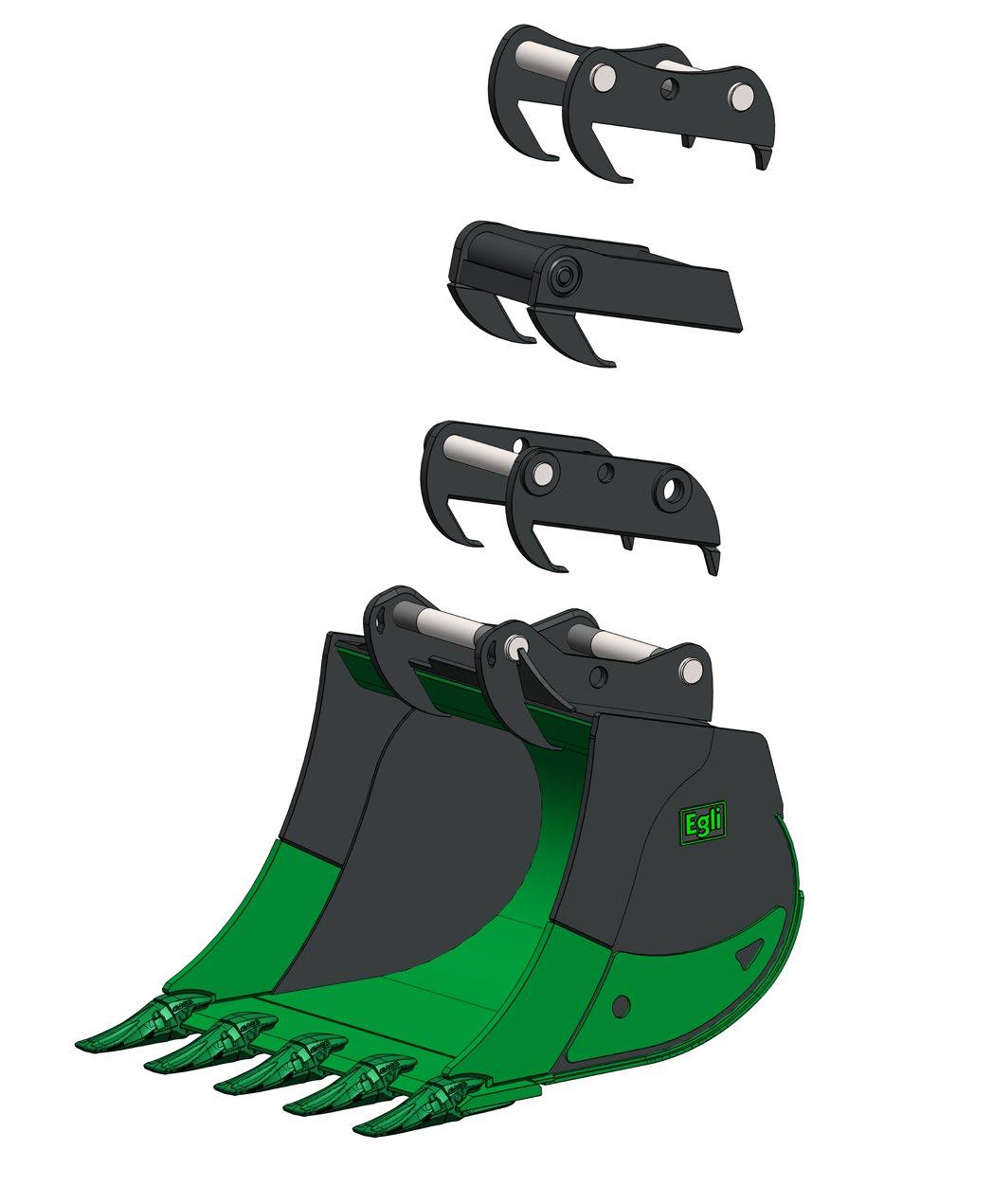

Anbau an das Trägergerät
Die Egli Löffel können mit allen gängigen Wechslersystemen ausgerüstet werden.
Egli Tieflöffel -
Technische Daten

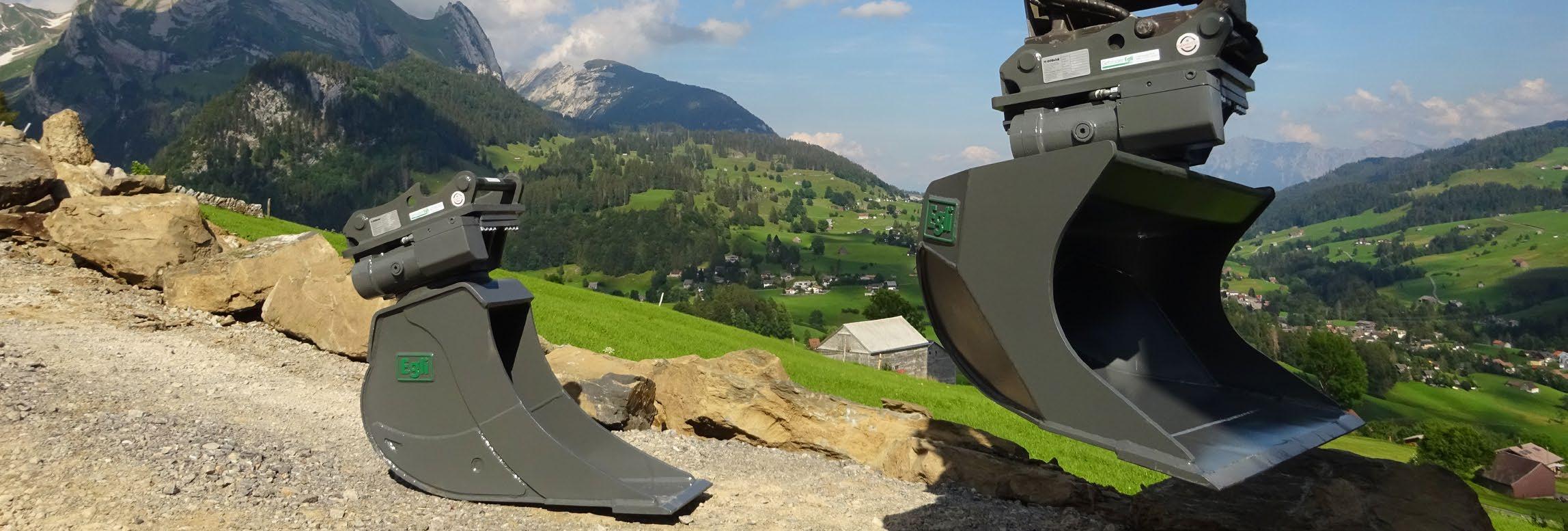

Egli Tieflöffel Tiltrotatorform
Egli Tieflöffel Standardform
Technische Daten
ETL = Egli Tieflöffel
Tieflöffel Einsatzvideo

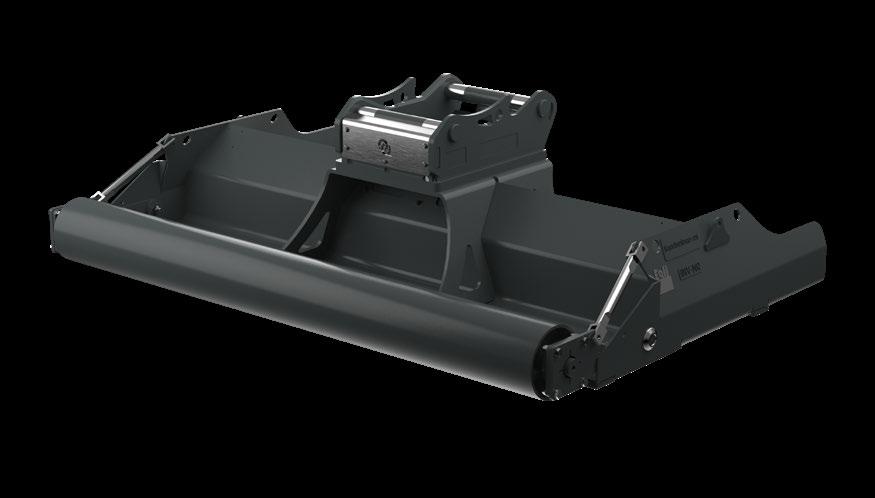

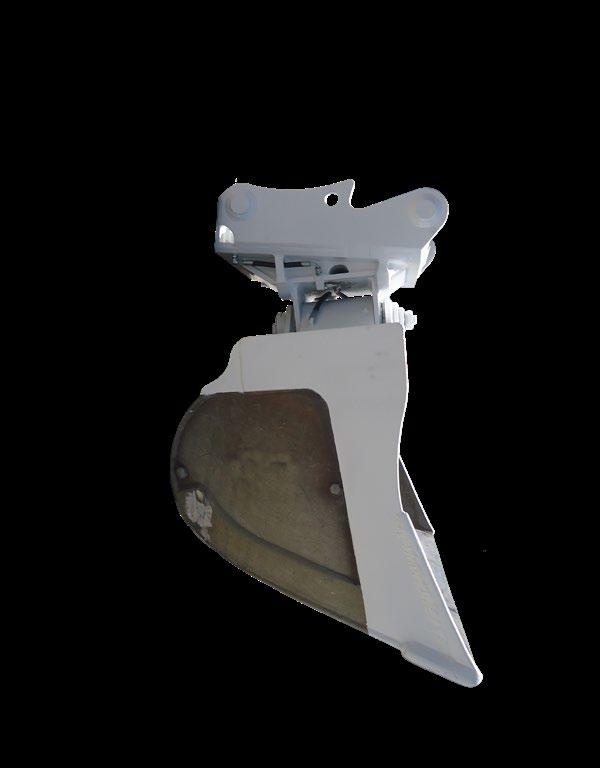

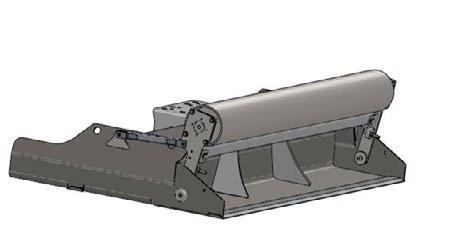

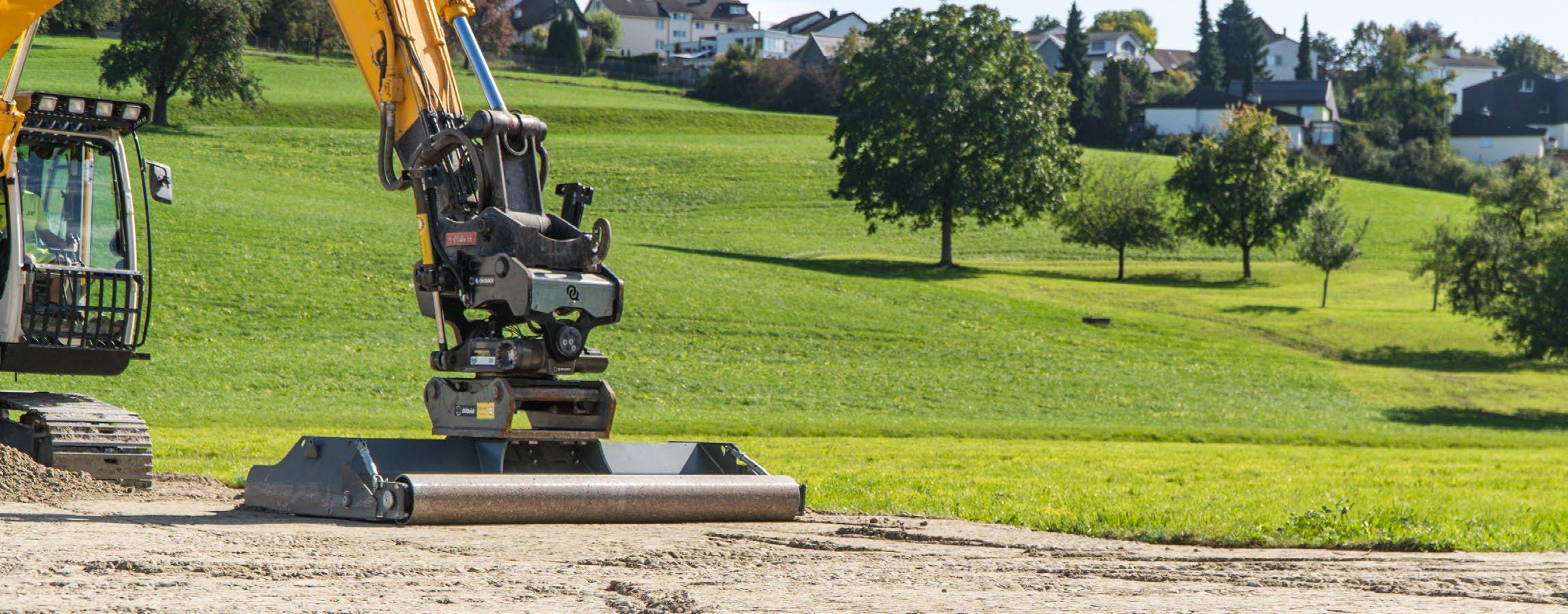

Profillöffel EPL-TR
Der Profillöffel wurde für den Einsatz an einem Tiltrotator konstruiert. Durch die starke seitliche Anfasung wird eine Kollision beim Drehen des Löffels verhindert und durch seine geringe Bauhöhe bleibt die grösstmögliche Reisskraft erhalten.
> Technische Daten sind gleich wie beim Humus- und Motorlöffel auf S.4+5 mit 10% kleinerem Inhalt.
Profillöffel drehbar EPLD-TR
Der drehbare Profillöffel kann durch ein fest montiertes Drehwerk endlos gedreht werden. Somit können Sie in Kombination mit einem Schwenkmotor (Tilt) dieselben Bewegungen ausführen, wie ein Bagger mit Tiltrotator.
Profillöffel Einsatzvideo

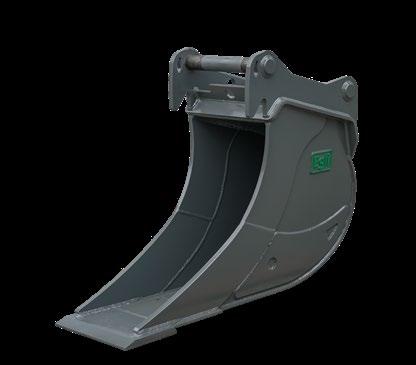

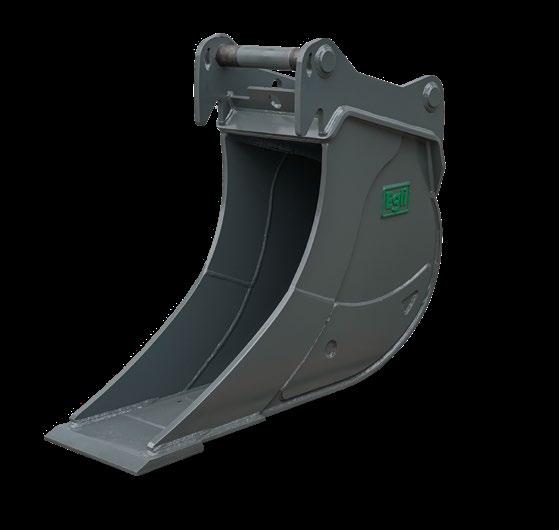

Egli Schreitbaggerlöffel
Schreitbaggerlöffel
Schreitbaggerlöffel sind für den schweren Einsatz an einem Schreitbagger konzipiert. Durch die tief ausgeschnittenen Seitenschneiden können Gegenstände wie z.B. Steine problemlos aufgenommen werden.

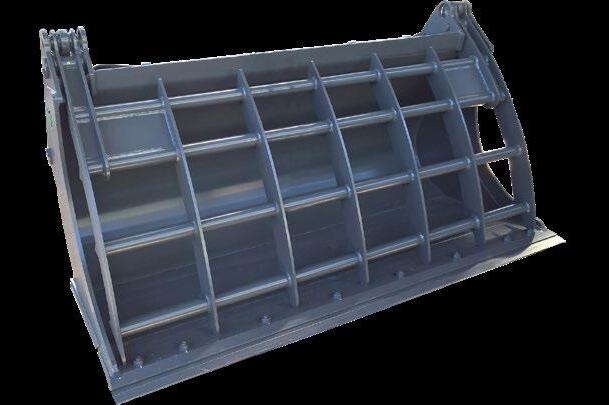

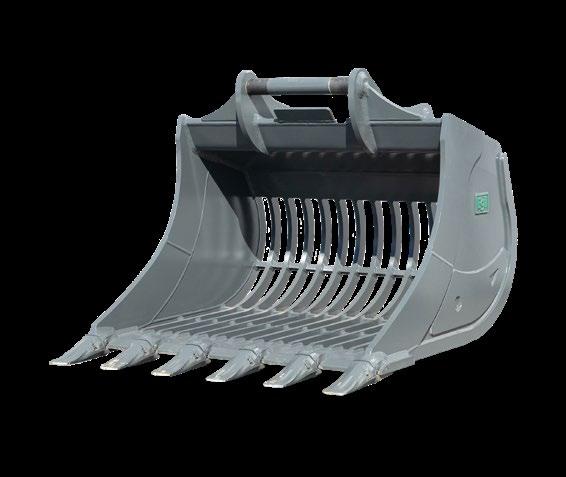

Der Sieblöffel hat anstelle eines gebogenen Bodenblechs, längs angeordnete Rechteckstege mit einem wählbaren Abstand zur Bestimmung der gewünschten Korngrösse. Durch diese spezielle Bauform ist der Loffel ein super Werkzeug zum Sortieren von Grob- und Feinmaterial, wahlweise mit Zahnen oder Messer erhaltlich.
Verbaulöffel EVL
Der Verbaulöffel ist mit seinen um 15° grösseren Systemwinkel optimal für den Einsatz im Kanalbau, um im tiefen Verbau noch senkrecht anzustechen.

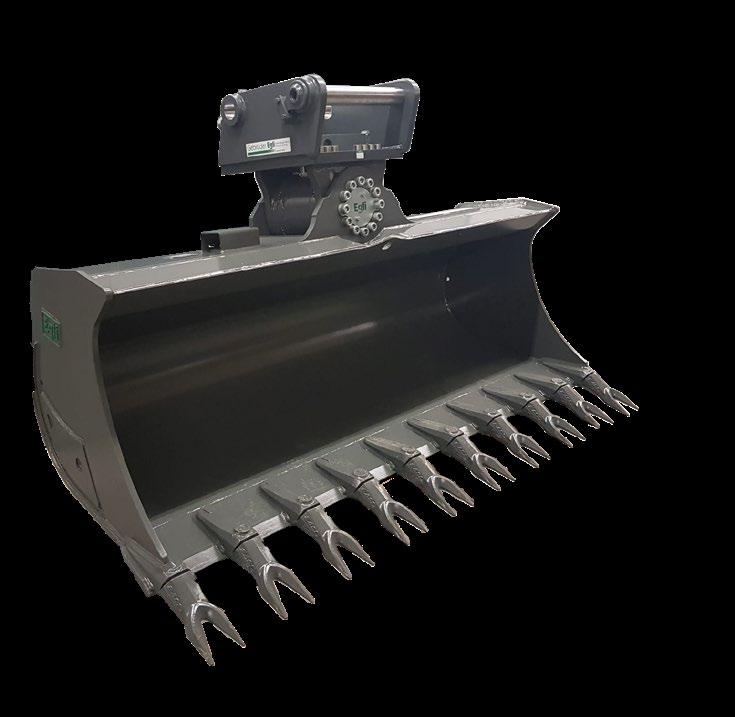

Schwenktieflöffel ESTL
Der Schwenktieflöffel ist ein Tieflöffel der mit Hilfe eines Drehmotors beidseitig um 50˚ geschwenkt werden kann.

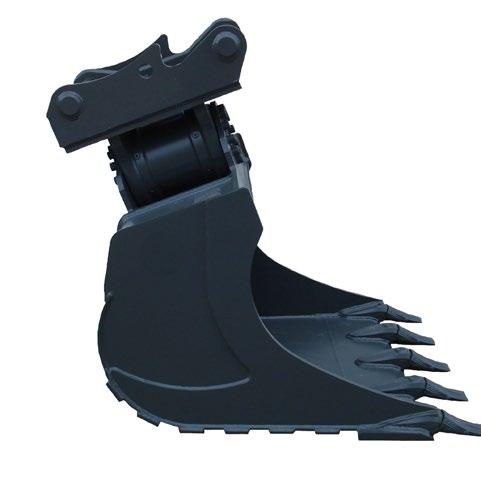

Tieflöffel drehbar ETLD-TR
Der Drehlöffel ist optimal für den Leitungsbau, Aushebungen in Bausohlen und bei Arbeiten um Betonpfähle.
Löffel-Zubehör

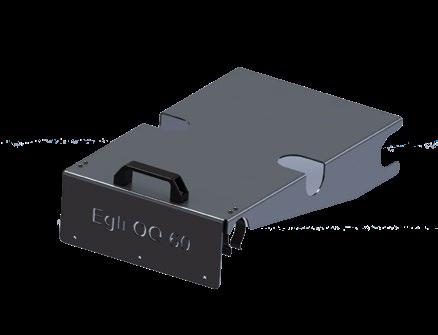

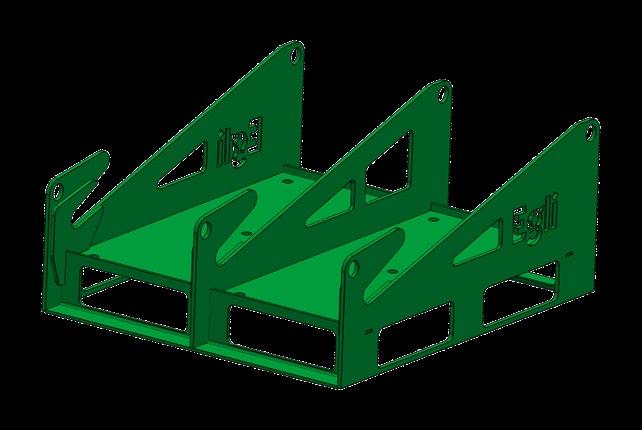

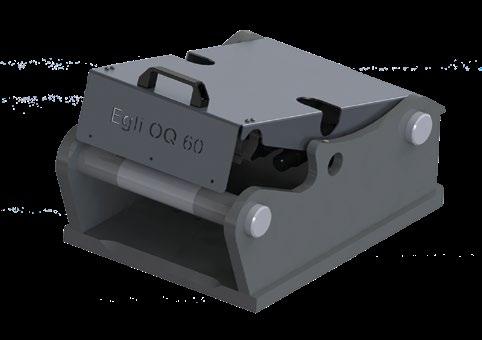

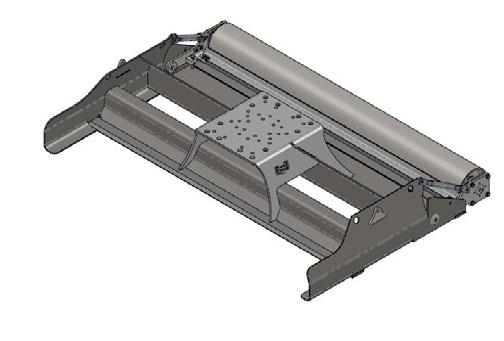

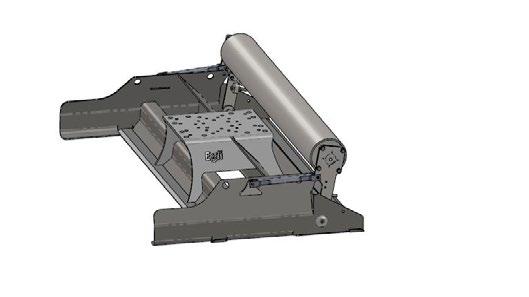

Löffel - Transportgestell OQ - Abdeckbleche

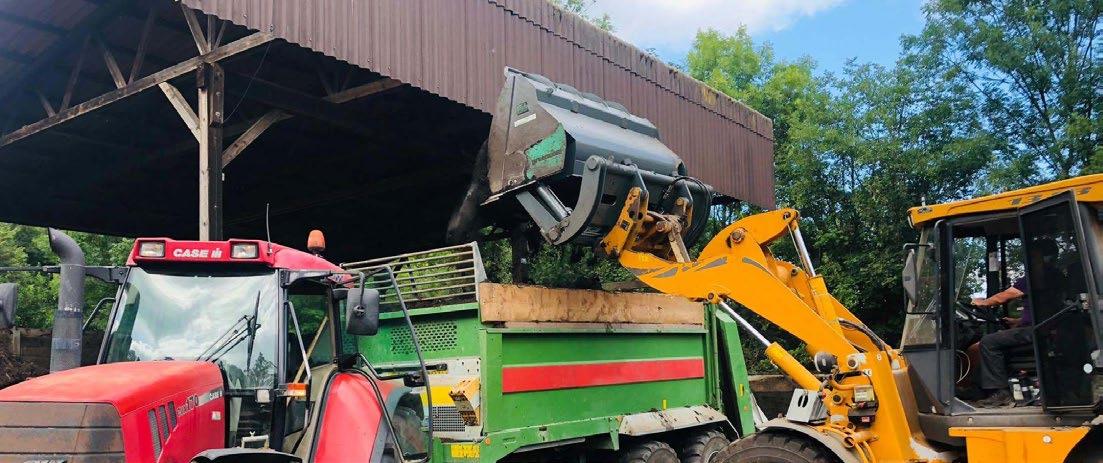

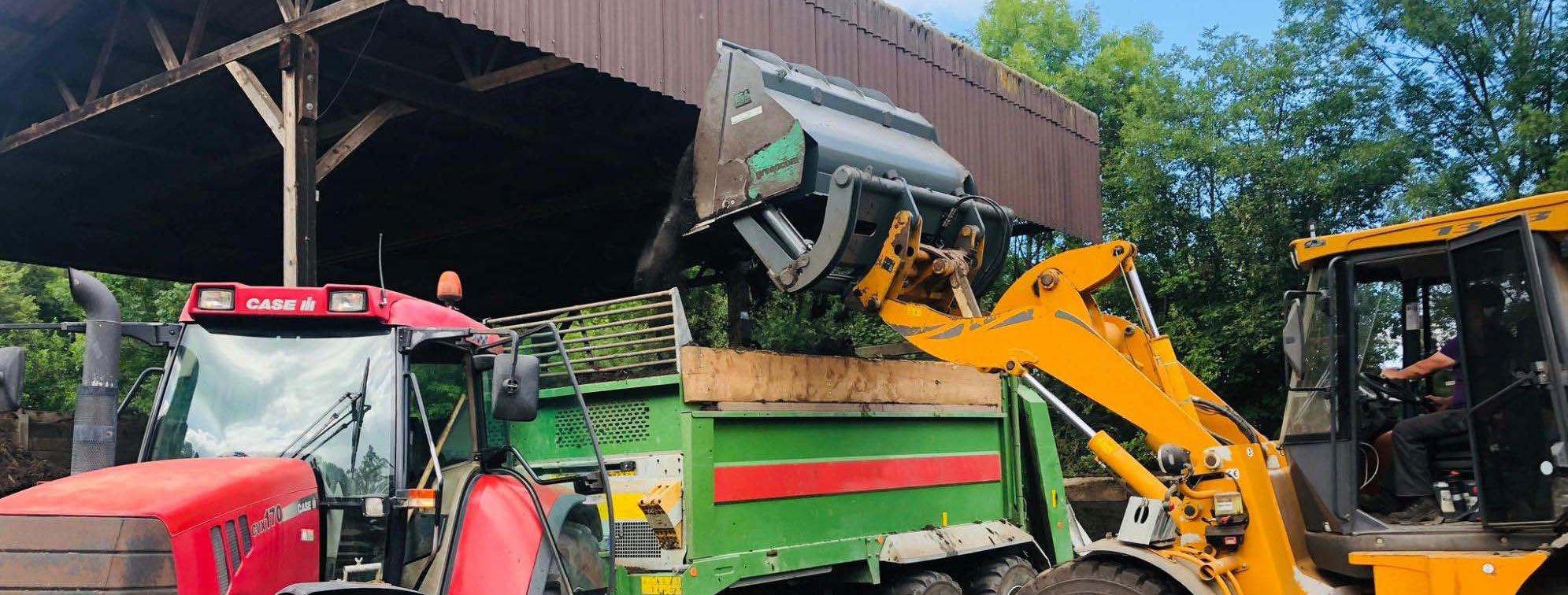

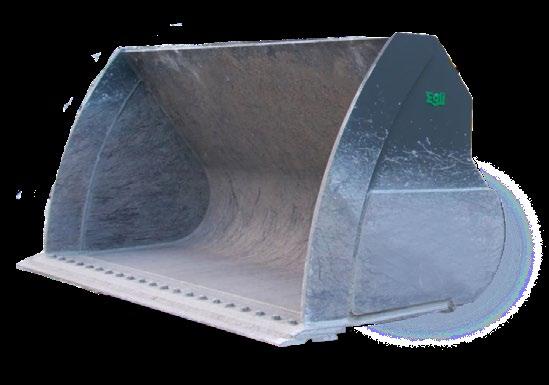

Ladeschaufeln

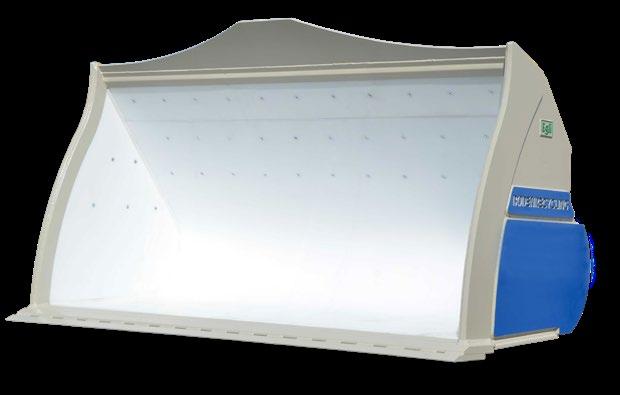

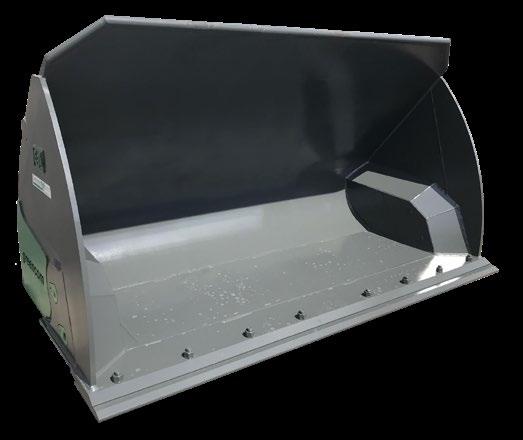

Ladeschaufel mit Beschichtung
Die spezielle Innenbeschichtung ermöglicht das komplette Entleeren bei klebrigem Material wie z.B. Filterkuchen.
Ladeschaufel mit Niederhalter
Diese Ladeschaufel ermöglicht das Festhalten von losem Material.
Rückverladeschaufel (Universalschaufel)
Für alle gängigen Materialien mit Unterschraubmesser oder Zähnen.
Hochkippschaufel
Für Einsätze konzipiert, bei denen grosse Hub- und Kipphöhen erreicht werden.
Spezialanfertigungen
Wir konstruieren Ihren massgeschneiderten Löffel in Ihrer Wunschfarbe und mit Logo. Erzählen Sie uns von Ihrer Anwendung.

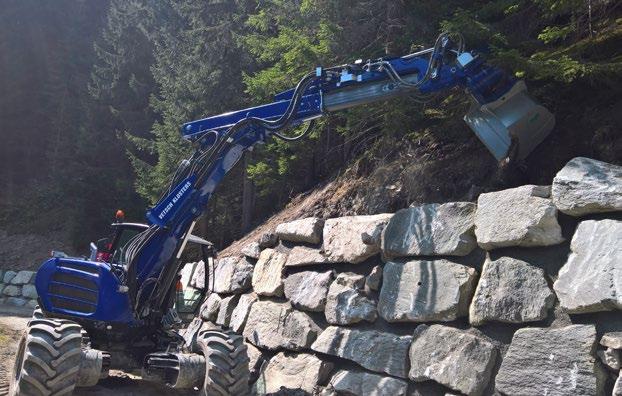

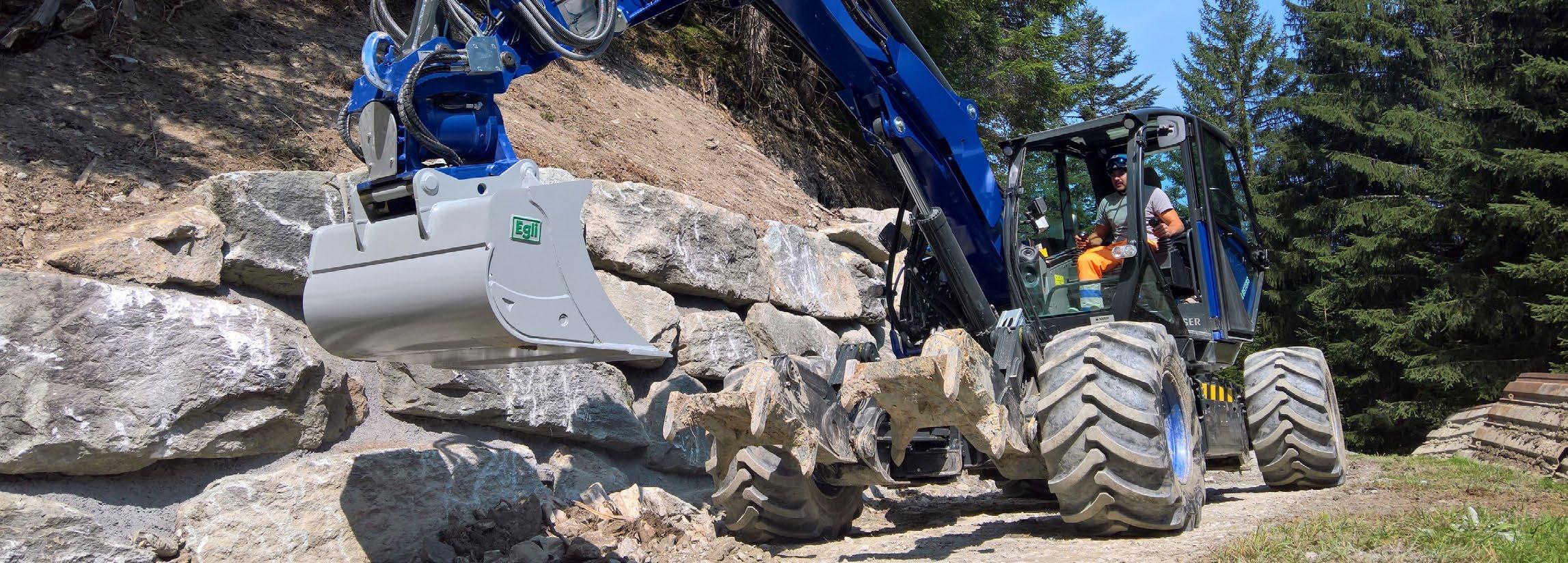

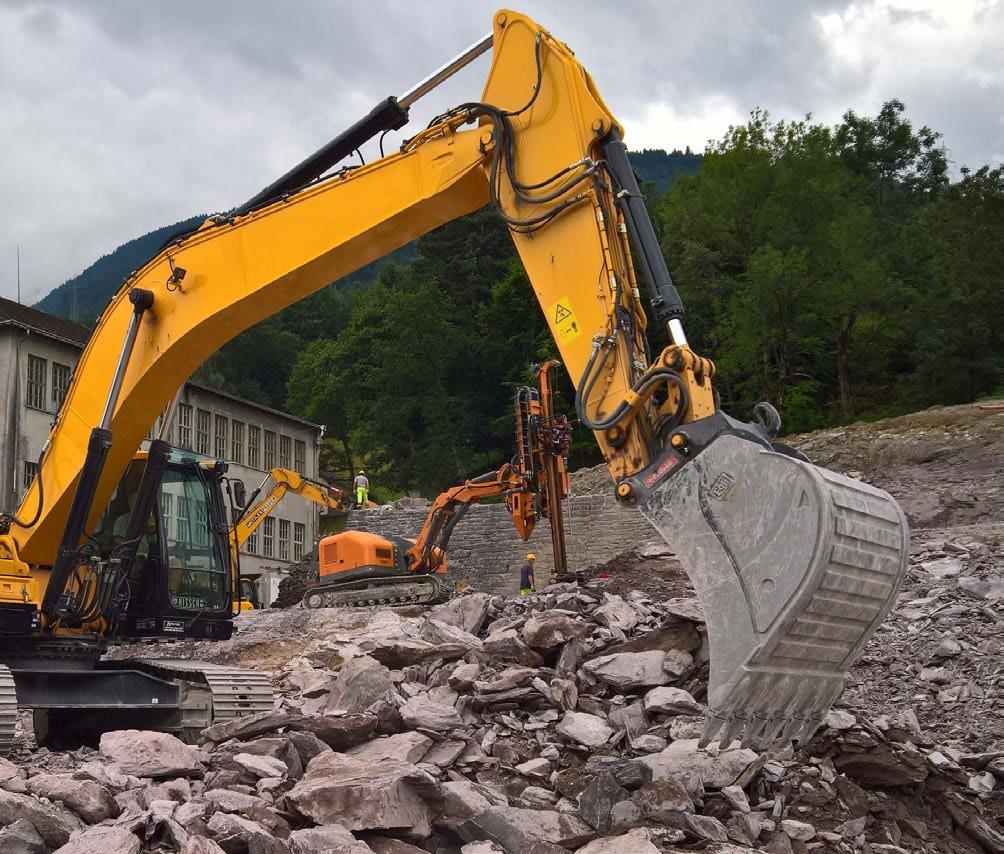

Steinlegelöffel
Sortieren und Bewegung von 6 m3 Steinen.
Steinlegelöffel Einsatzvideo
- ESCO Wear Bars an Seitenmesser und Verschleisschutz für den steinigen Einsatz

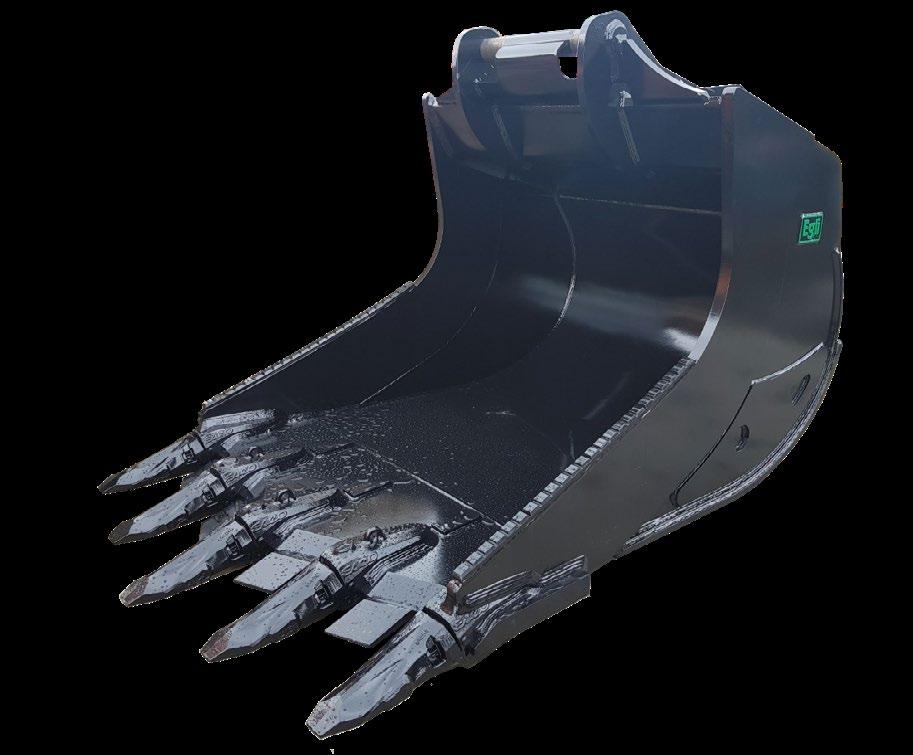

Felslöffel mit Deltamesser
- ESCO Wear Bars an Seitenmesser
- Verschleisssschutz Messer
Motorlöffel mit Sonderbreite sowie Doppelspitzzähnen Arbeiten und Anlegen von Oberboden. Durch die Breite ist eine enorme Flächenleistung möglich. Wahlweise auch ohne Zähne.

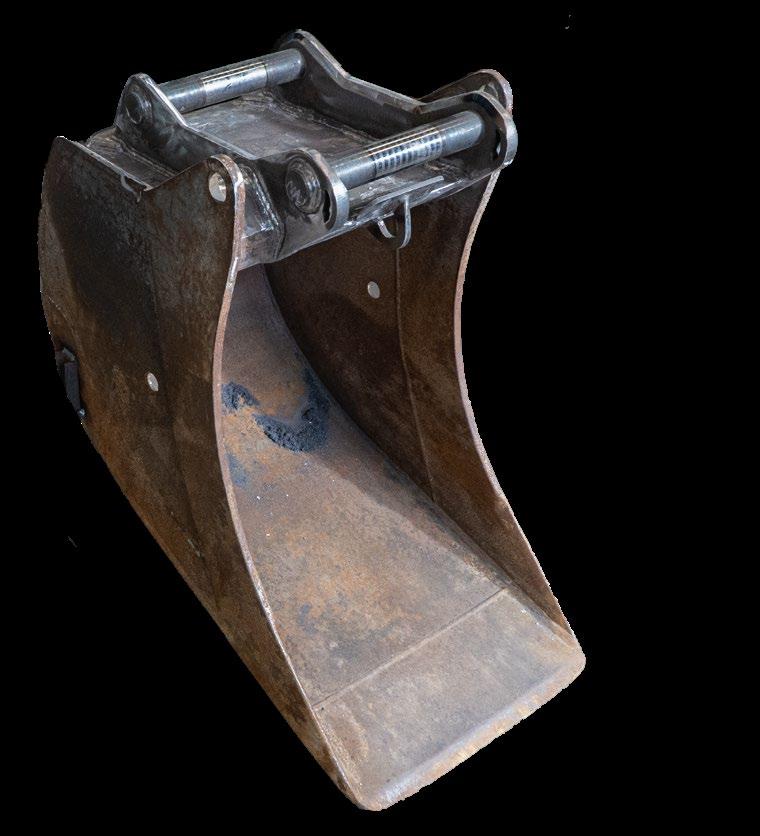

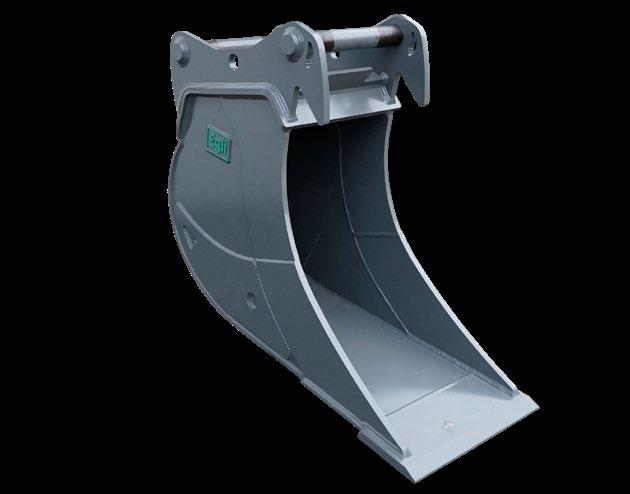

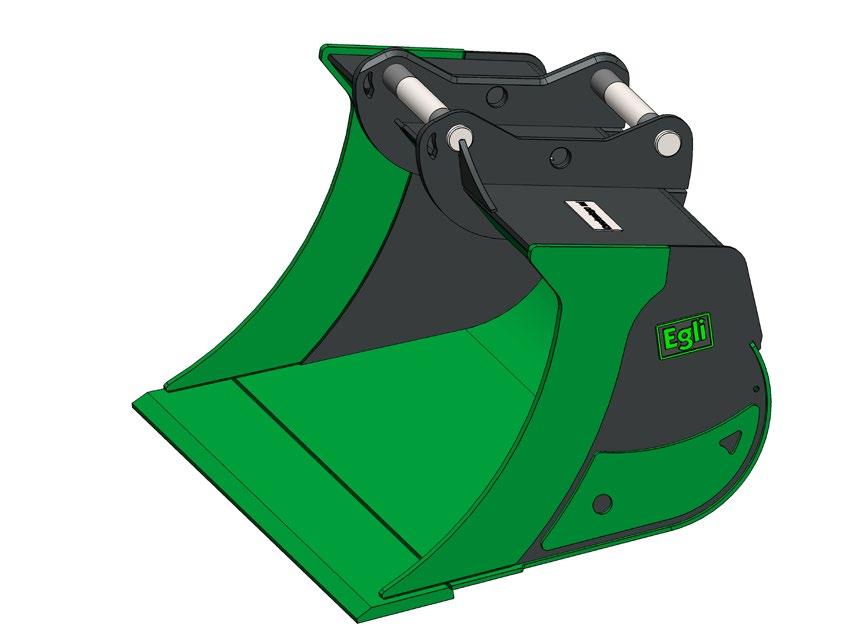

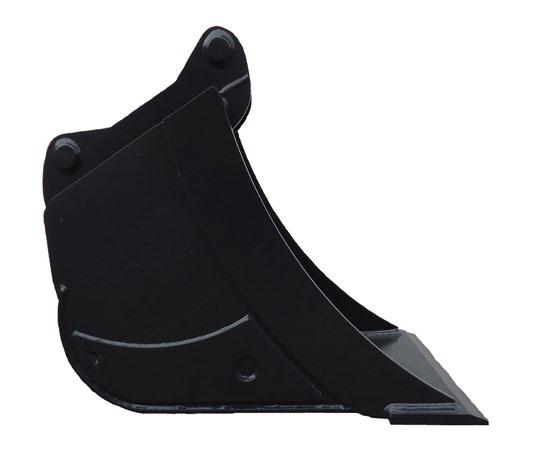

Trapezlöffel
Minimaler seitlicher Vorstand des Anbaurahmens sowie eine verbesserte Entleerung bei kleinen Schnittbreiten.

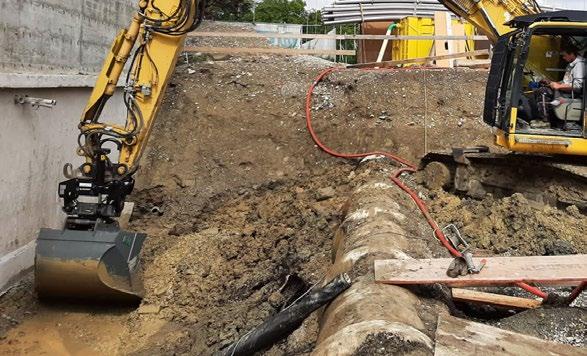

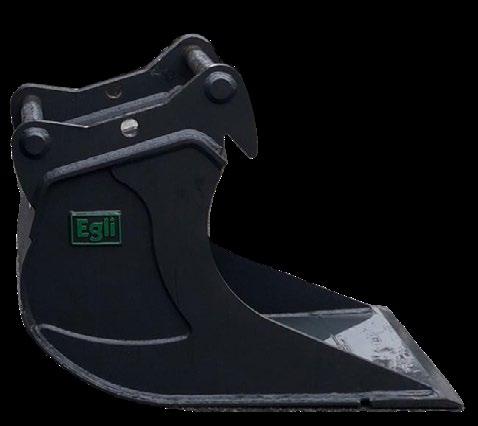

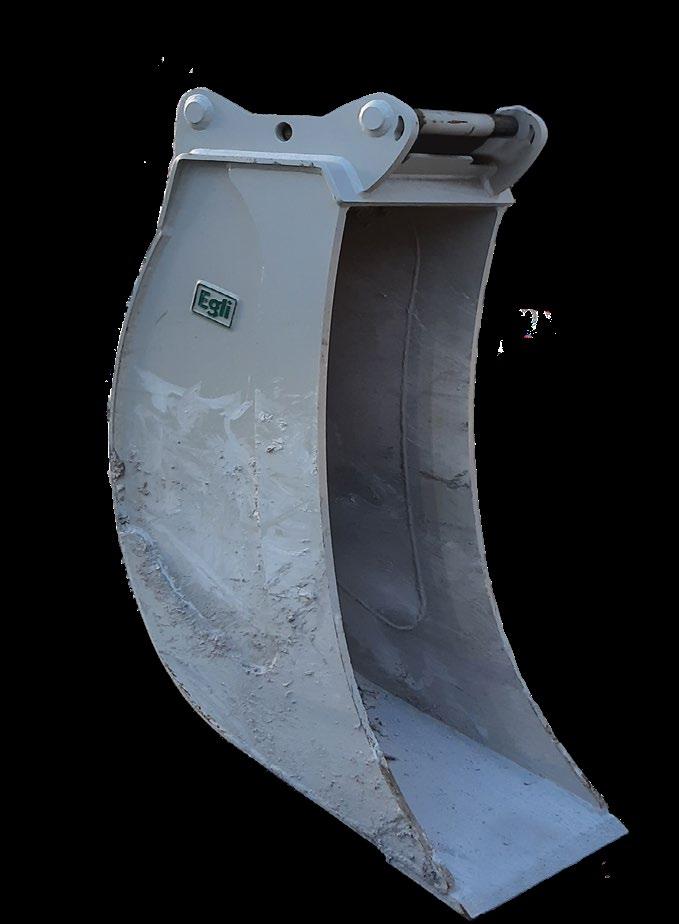

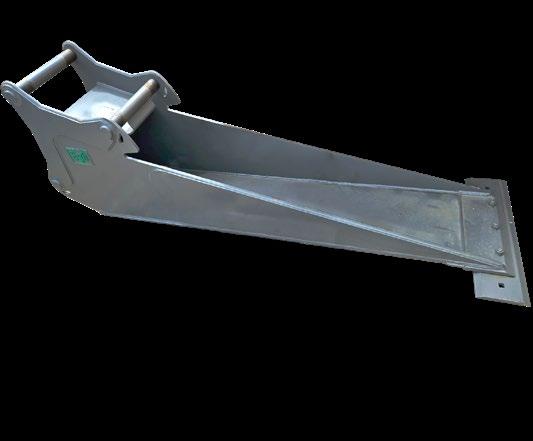

Kanalbaulöffel
Der Tieflöffel für den Kanalbau erhöht die Reichweite des Baggers und ermöglicht so das Räumen von tiefen Gräben.

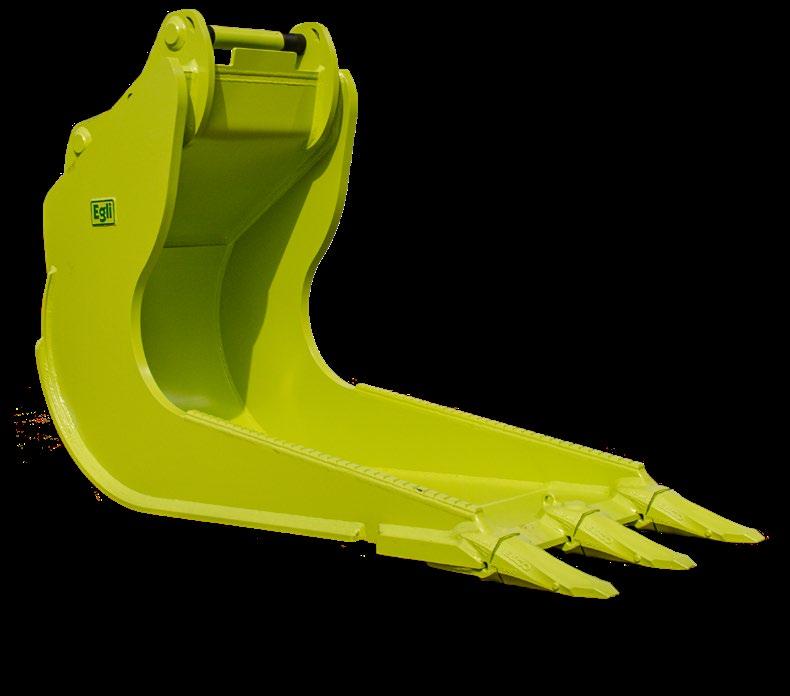

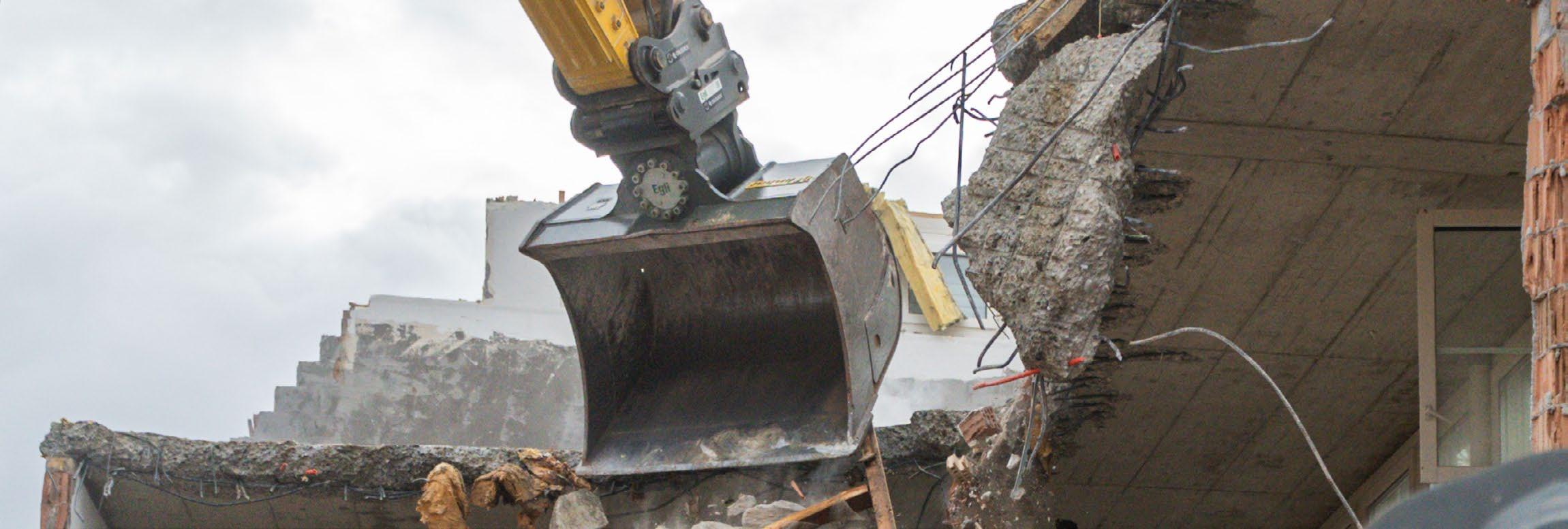

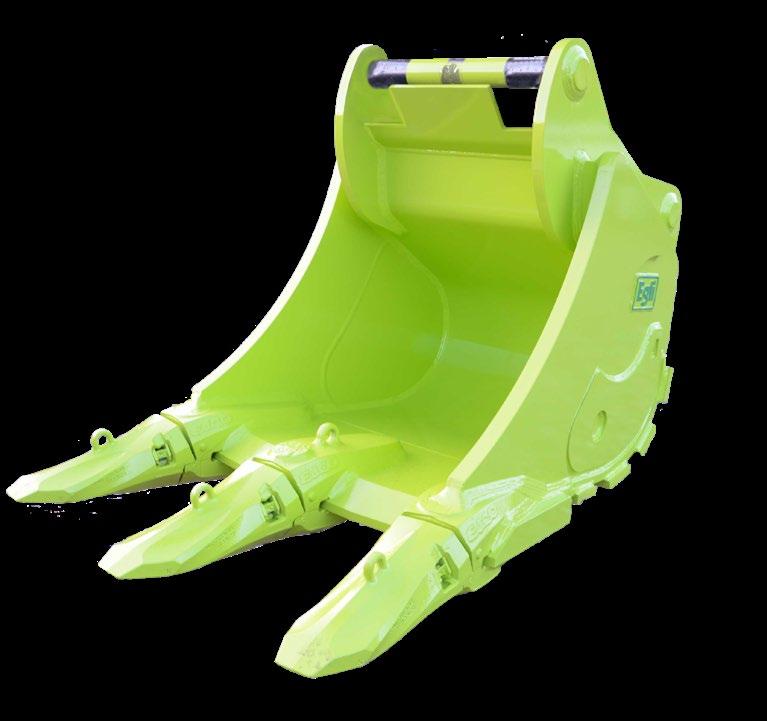

Reisslöffel
- Rückbauarbeiten
- Fundamente ausheben
Egli Konstruktion swiss engineering - Das Plus an Schweizer Qualität
Individuelle Kundenwünsche
Kompetenz Egli Konstruktion
> technische Grundausbildungen
> fundierte Weiterbildungen im Maschinenbau
> langjährige Erfahrung
> Leidenschaft
> grosses Netzwerk
> Ausbildung Konstrukteure
Werkzeuge
> 3D-CAD
> Simulationen
> Digitale Tools
> Prüfgeräte: Material/Dimensionen/Passungen
Fertigung
> Eigenfertigung
> Weiterbildungen/Ausbildungen
> langjährige Erfahrung
> Leidenschaft
> Zusammenarbeit mit ausgewählten Herstellern (CH/EU)
Technische Unterlagen
> Betriebsanleitung
> Risikobeurteilung
> Normen
> Ersatzteillisten
> FEM-Analysen/Berechnungen
> Produktdokumentationen
Produkt-Service
> Ersatzteile-Bereitstellung und Konstruktion
> Produktoptimierung
> Produktschulung
> Reparaturen
> Analyse/Schadensbeurteilung
Massgeschneiderte Kundenlösungen für Ihre Baustelle
Egli

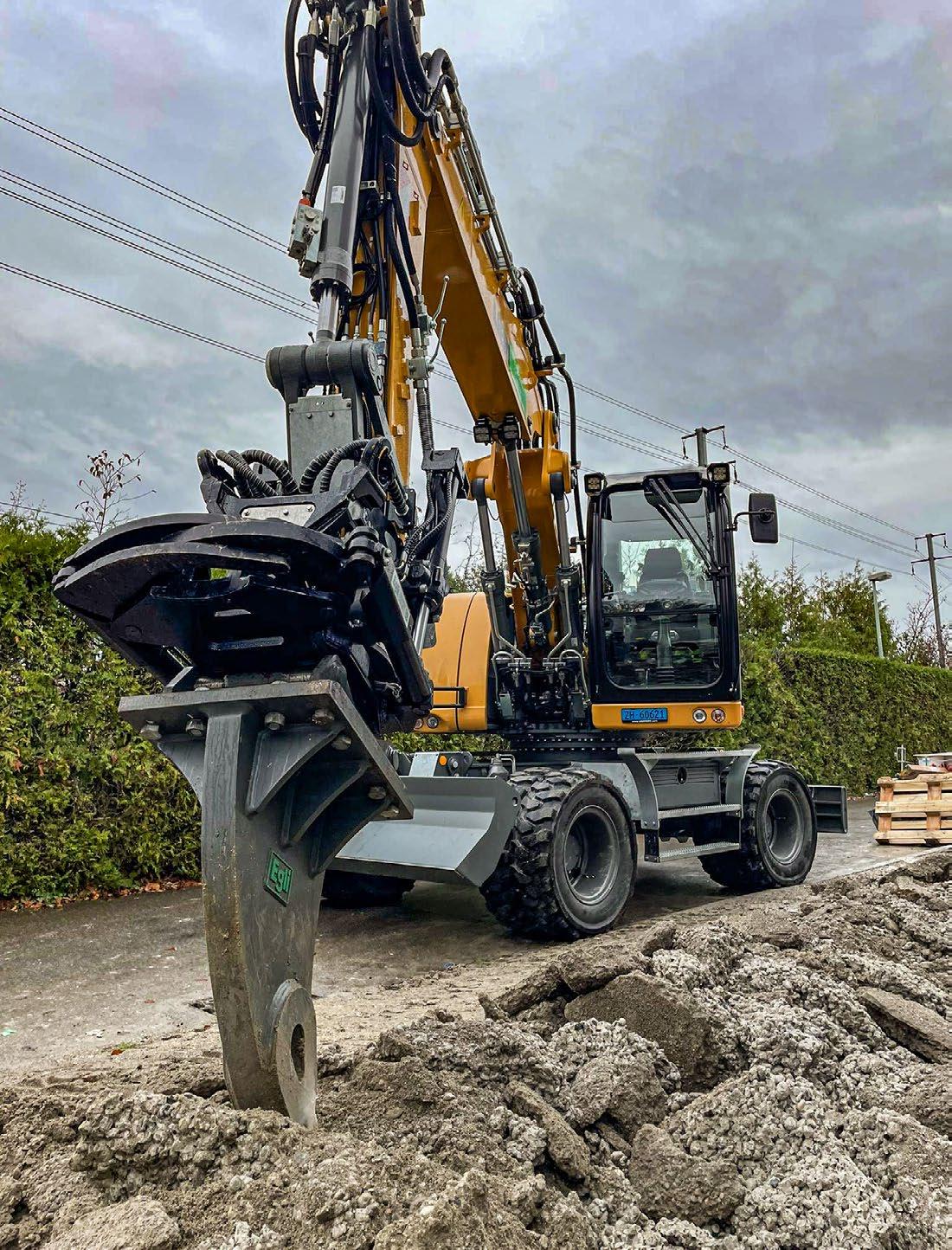

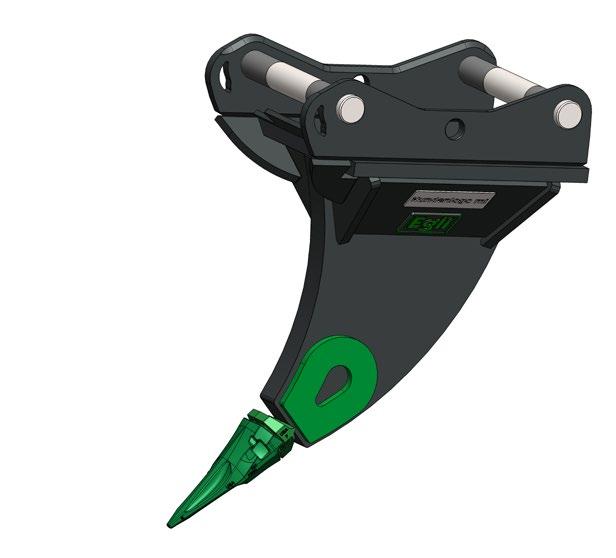

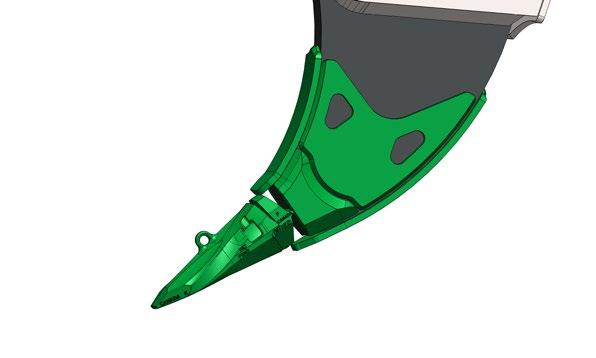

Aufreisszahn –mühelos in allen Bereichen
Einsatzgebiete
Der Egli Aufreisszahn eignet sich besonders zum Auflockern von hartem oder gefrorenem Untergrund, lösen von Fels und Gestein sowie für Rückbau- und Recyclingarbeiten.
Die robuste Schweisskonstruktion des Aufreisszahns ermöglicht ein müheloses Arbeiten in allen Bereichen, wo die maximale Losbrechkraft gefordert wird, um den harten Untergrund zu lösen.
Standard Zahnsystem
Standard Zahnsystem ESCO-Ultralok
1 2
Esco Zahnsystem
Super-V (EAZ 18-65)
Ultralok (EAZ 130-550)
Verschleissblech aus HB 450
Optional
> Alle handelsüblichen Zahnsysteme
> HD-Ausführung
> Sonderausführungen
Auf Anfrage fertigen wir auch Sondermodelle an.
Technische Daten
EAZ = Egli Aufreisszahn
HD-Ausführung
Zusätzliche Merkmale
> Individuelles Kundenlogo
Auf Wunsch kann jeder Aufreisszahn mit dem Logo und der Inventarnummer des Kunden versehen werden.
> Hohe Losbrechkräfte
Die hochwertige Schweissqualität und die starke Konstruktion ermöglichen hohe Losbrechkräfte.
Anbau ans Trägergerät
Der Egli Aufreisszahn kann mit allen gängigen Wechslersystemen ans Trägergerät angebaut werden.

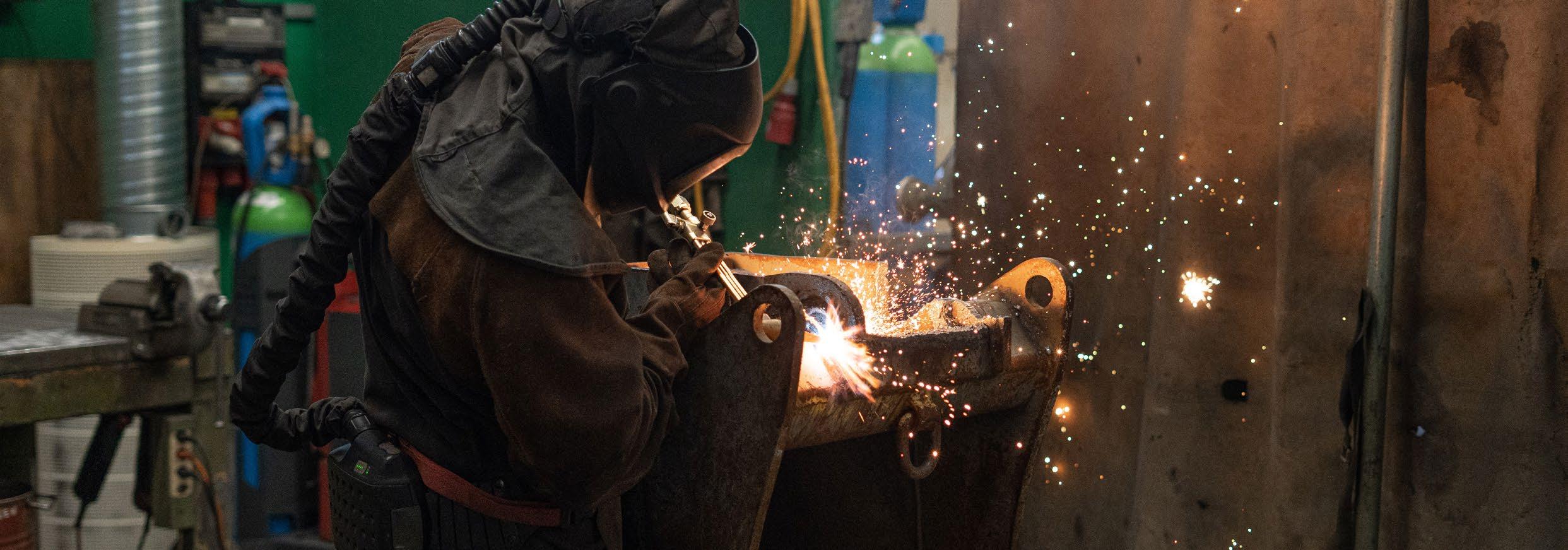

Egli Reparaturen
Revision und Reparatur
Wir bringen beschädigte oder verschlissene Löffel wieder in Schuss. Durch das perfekte Zusammenspiel zwischen der Konstruktion und der Schlosserei wird für jede Herausforderung eine optimale Lösung gefunden.
Ob defekte Teile ersetzen oder bestehende verstärken, jeder Auftrag wird durch uns fach- und termingerecht ausgeführt. Dabei werden nur die hochwertigsten Materialien verwendet, um eine lange Lebensdauer und Wirtschaftlichkeit der Werkzeuge zu gewährleisten.

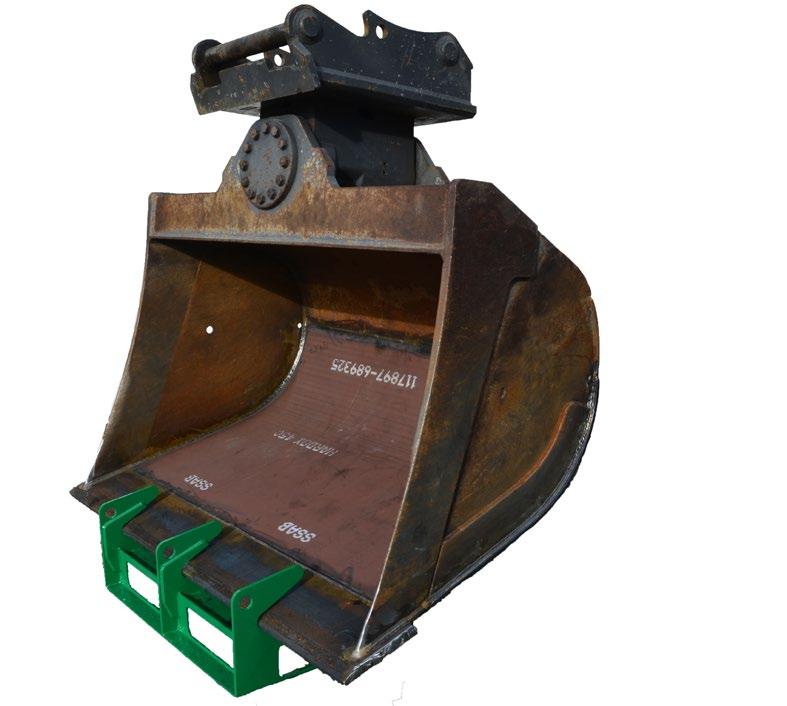

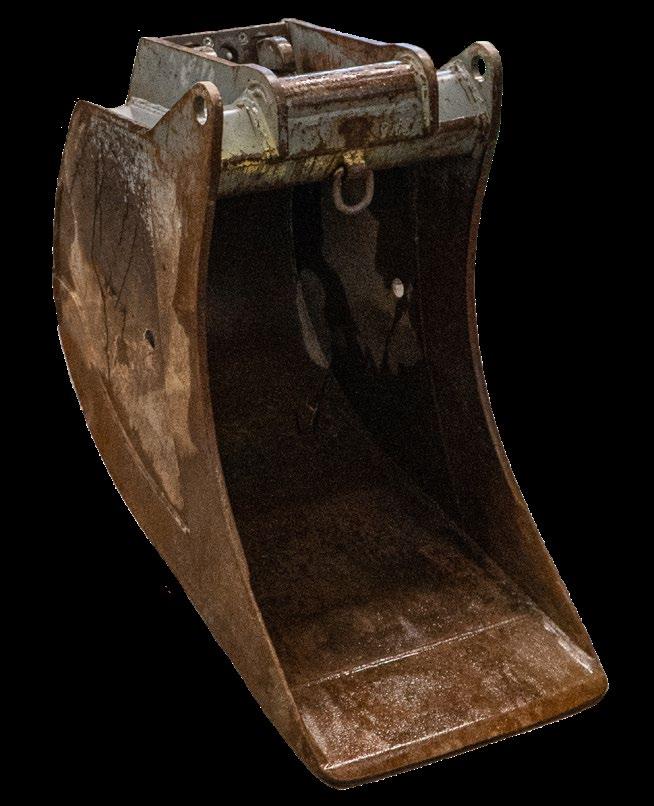

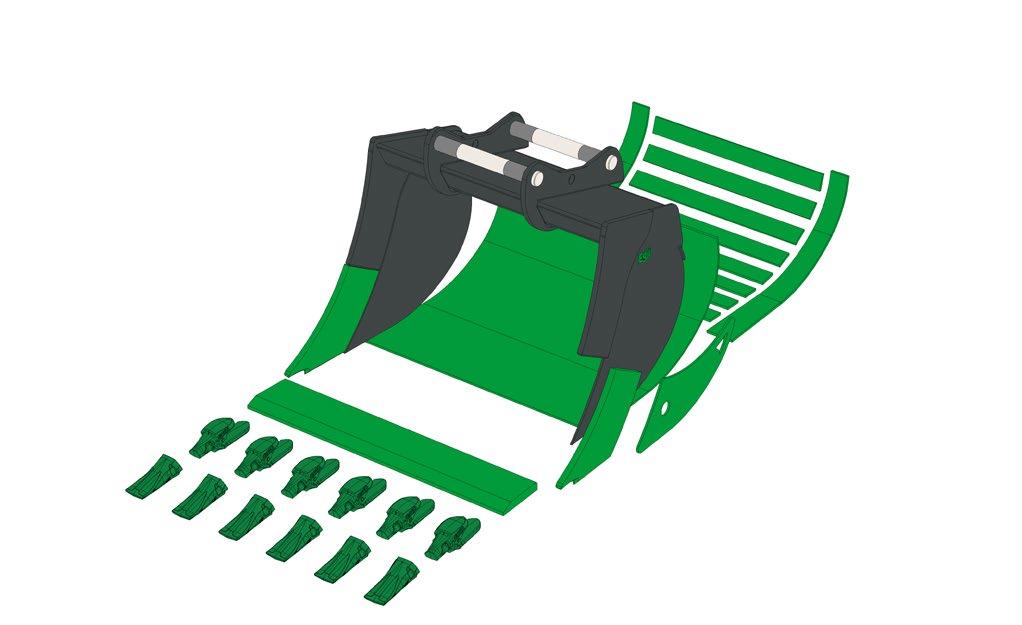

Verschleissteile am Löffel
Revision von einem Motorlöffel (Messer + Boden ersetzt)

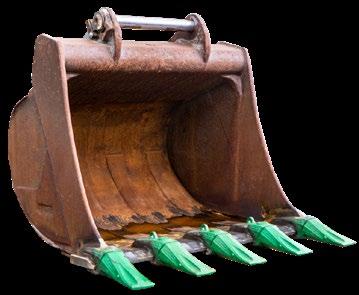

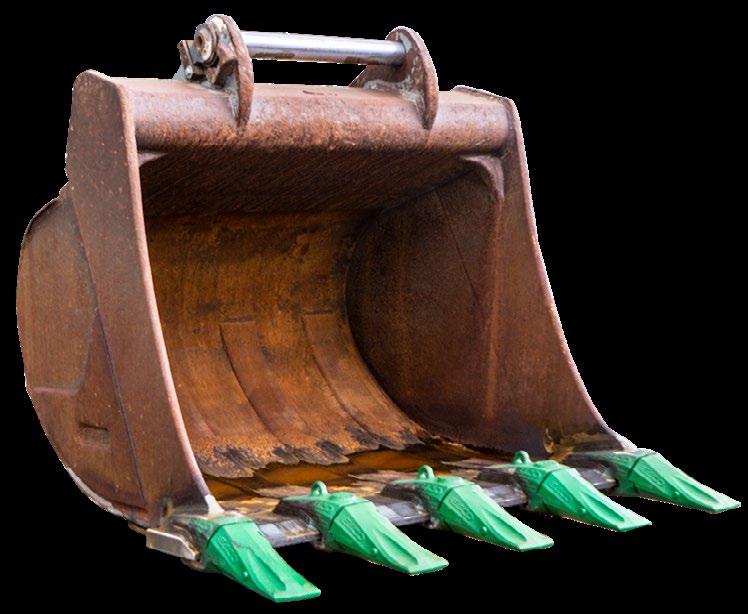

Revision von einem Tieflöffel (Messer + Zahnsystem ersetzt)

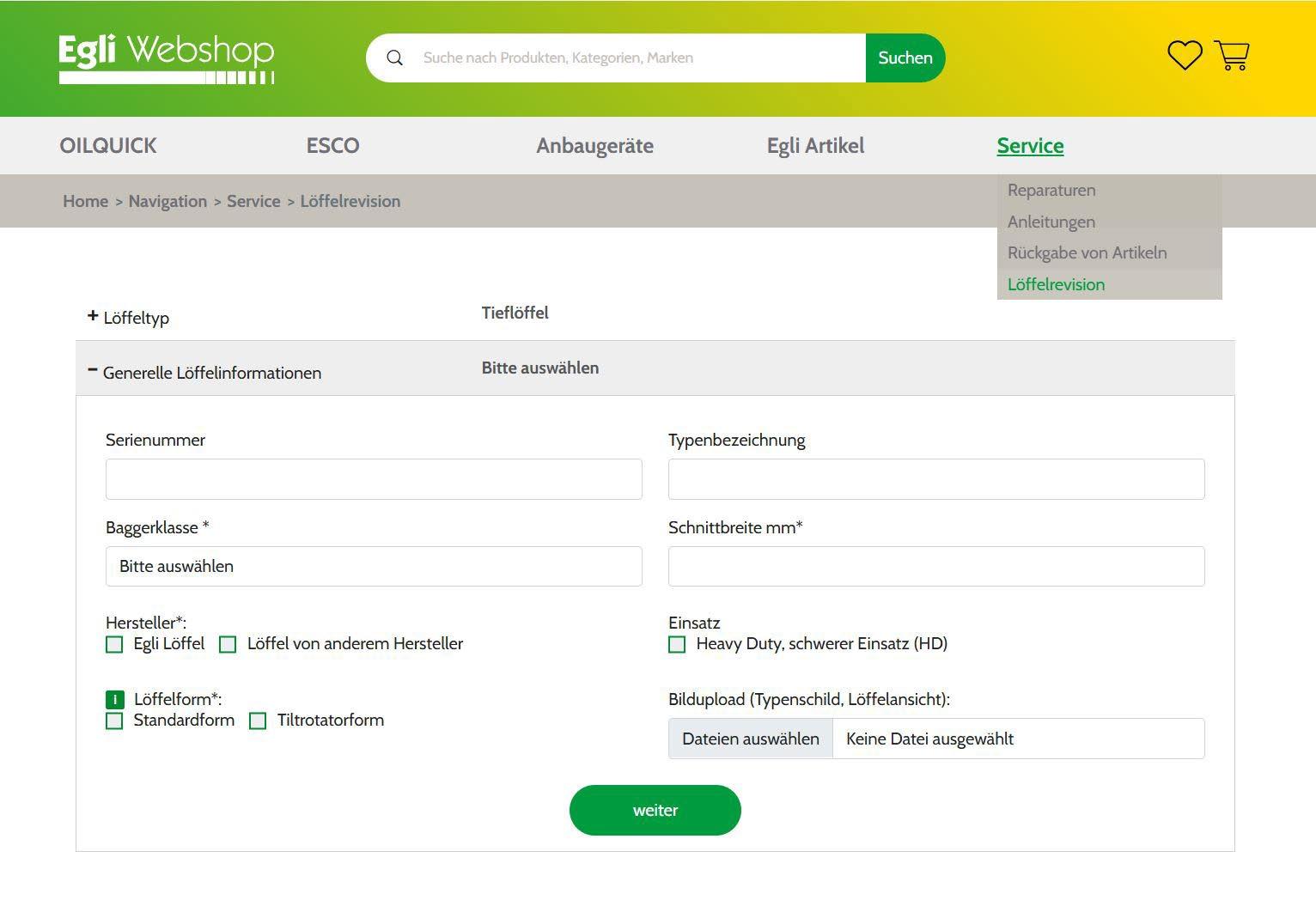

Löffelrevisionsformular
Ersatzteile Löffel
Ersatz- und Verschleissteile zu Ihren Löffeln können bei uns direkt bestellt werden, so dass Sie die Revisionsarbeiten auch in Ihrer Schlosserei machen können.
Mit dem Egli Löffelrevisionsformular können Sie uns schnell und unkompliziert mitteilen, wie Ihr Baggerlöffel revidiert werden soll.
Zum Formular

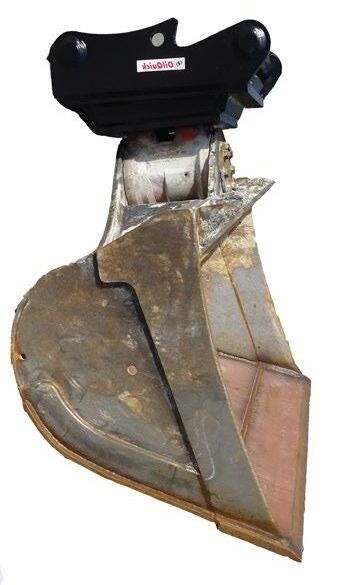

Systemumbau
Durch ein Systemumbau wird die Krafteinleitung in den Löffel verändert. Bei einer solch gravierenden Änderung muss darauf geachtet werden, dass der Löffel seine Stabilität nicht verliert. Jeder Löffel wird extremen Kräften ausgesetzt, welche durch kleinste Umbaufehler zum Reissen des Löffels führen können. Erfahrung und Wissen, wie die Kräfte eingeleitet werden müssen und wo der Löffel gegebenenfalls verstärkt werden muss, ist der Garant für eine lange Lebensdauer.
Jeder Löffel wird durch uns an den jeweiligen Schnellwechsler angepasst, damit die optimalen Öffnungsund Schliesswinkel erreicht werden!
Umbau Tieflöffel auf OilQuick-System
Umbau Schwenklöffel auf OilQuick-System

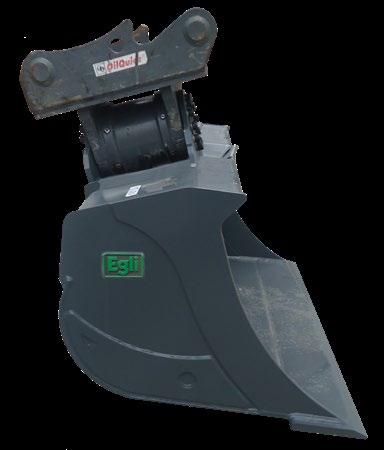

Umbau Motorlöffel auf OilQuick-System

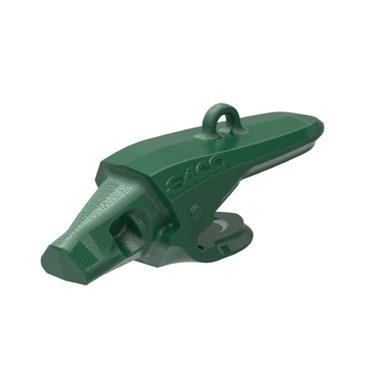

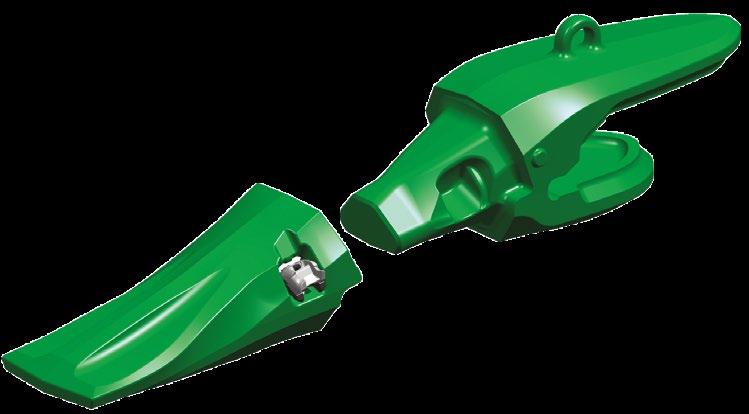

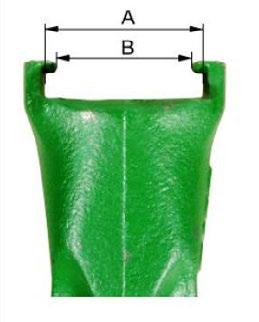

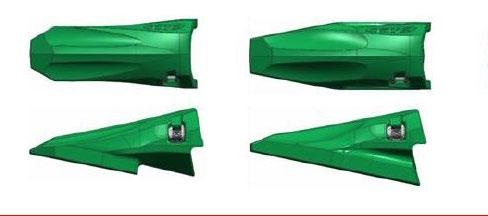

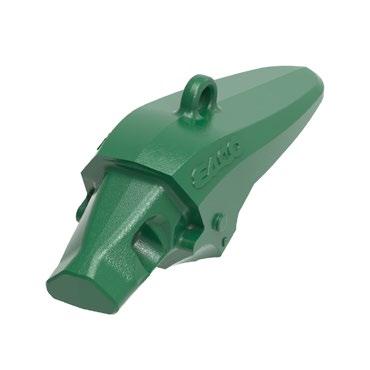

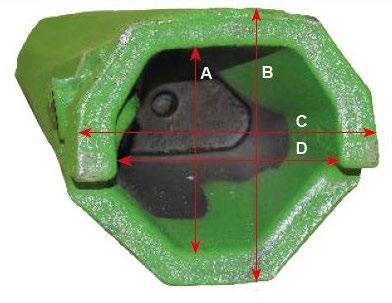

Zahnsystem ESCO ULTRALOK
ESCO ULTRALOK ist ein kosteneffektives Zahnsystem mit niedrigem Profil für unterschiedlichste Maschinenanwendungen. Mit seiner integrierten Sicherung ist es ein echtes zweiteiliges System, das die Bevorratung an Zubehörteilen im Vergleich zu herkömmlichen dreiteiligen Systemen reduziert.

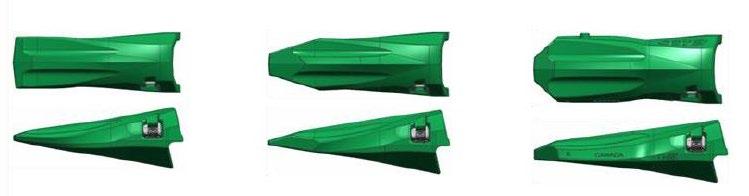

Zahnprofile für jeden Einsatzzweck
Auchim erhältlich!
► Integriertes Sicherungssystem
► Hammerloser Zahnwechsel
► Verbesserte Eindringung
► Grössere Stabilität
► Längere Standzeiten
► Standardystem auf Egli Tieflöffeln ab ETL 105
Für Bagger von 6 bis 75 Tonnen und Radlader von 1,5 bis 9 m3

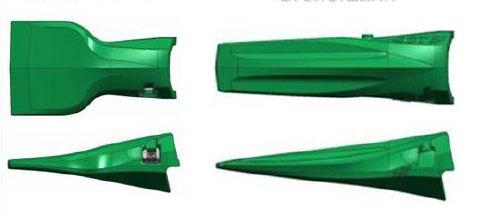

Schlankeres Nasenprofil
Ganz neue Zahnformen
Geringere Krafteinwirkungen auf

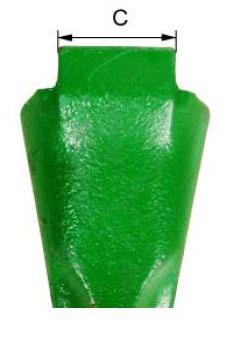

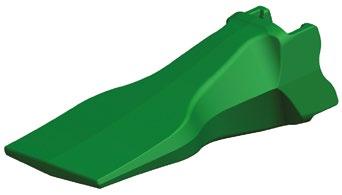

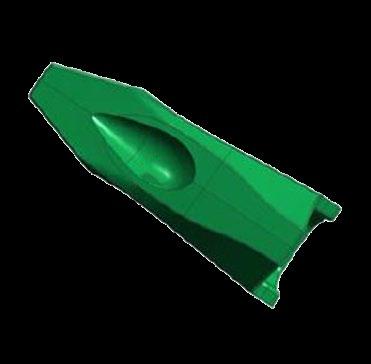

Zahnsystem ESCO Super V
Das Super V System ist eines von vielen Premium-Produkten, die von den technischen Experten bei ESCO entwickelt wurden. Warum sollten Sie sich für die Leistung Ihrer Maschinen auf minderwertige Ersatzteile verlassen? Bestehen Sie auf Super V Originalteile von ESCO für maximale Systemzuverlässigkeit und Maschinenleistung.
Zahnprofile für jeden Einsatzzweck
SYL
Symmetrische Standardzahn
TVY
Asymmetrischer Doppel-Spitzzahn
SDX Asymmetrischer Meisselzahn
Zahn für Aufsteckmesser
Für Bagger von 6 bis 60 Tonnen
Asymmetrischer Spitzzahn
Symmetrische, kurzer Felszahn
Auchim erhältlich!
► zuverlässiges System mit Sicherung
► gleichbleibende Passform und Qualität
► Verbesserte Eindringung
► Grössere Stabilität
► Längere Standzeiten
► Standardsystem auf Egli Tieflöffeln bis ETL 85
Spatenzahn
Laderzahn symmetrisch
HD Laderzahn
Service und Qualität mit Bestand
Über 250 Anbaugeräte ab Rossrüti oder Biel direkt verfügbar! rent@gebr-egli.ch
