Konstruktion

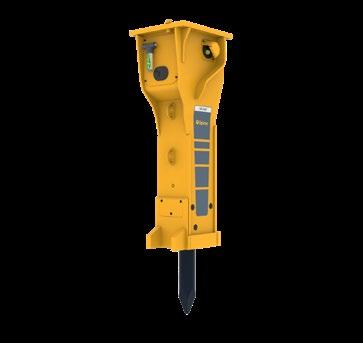

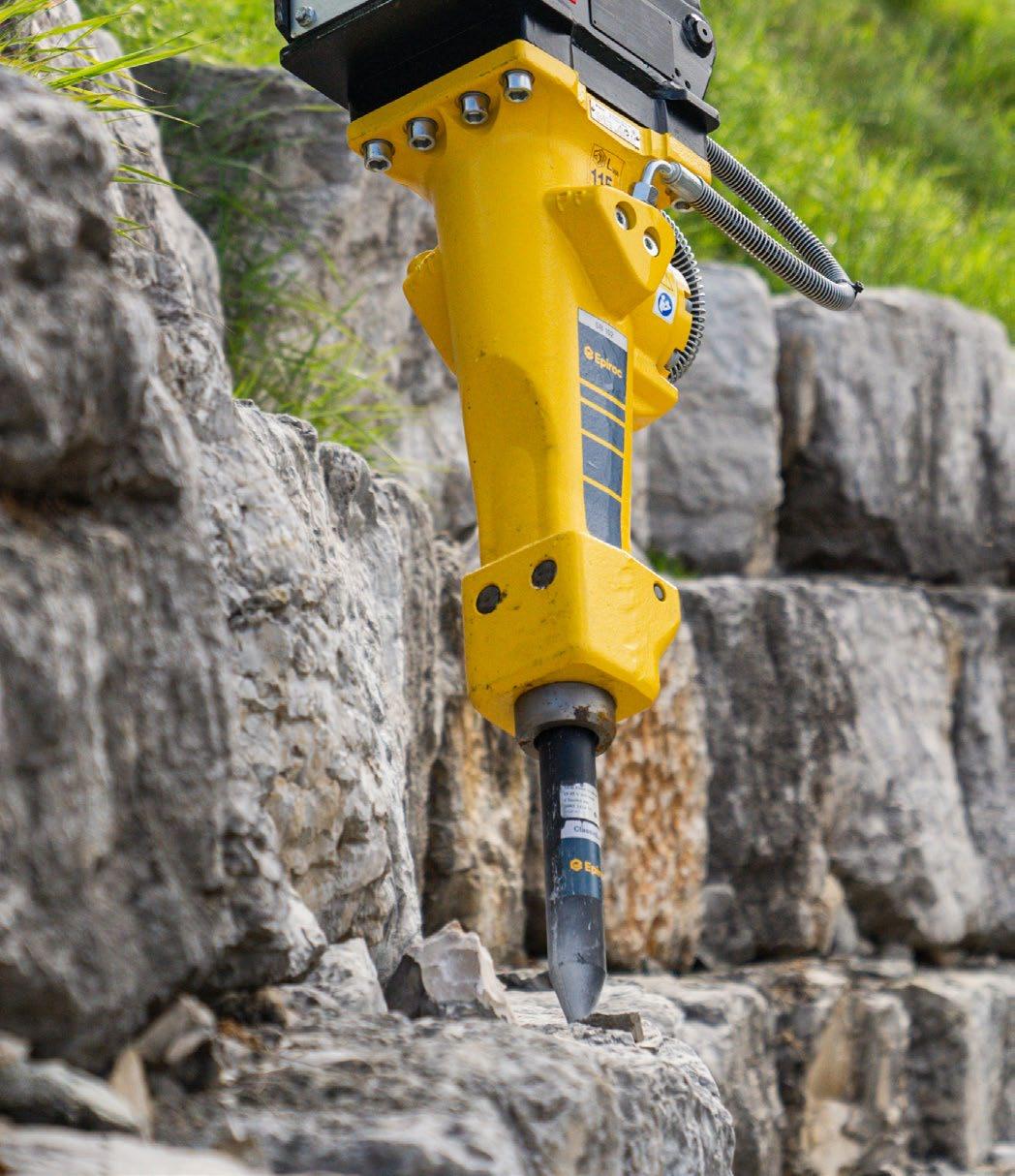

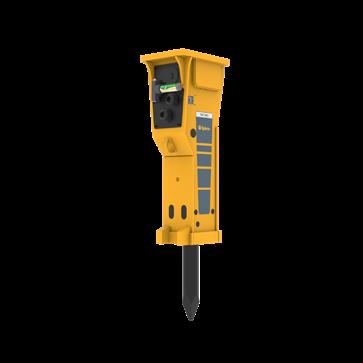

Hydraulikhammer von Egli –

zuverlässig, robust und langlebig

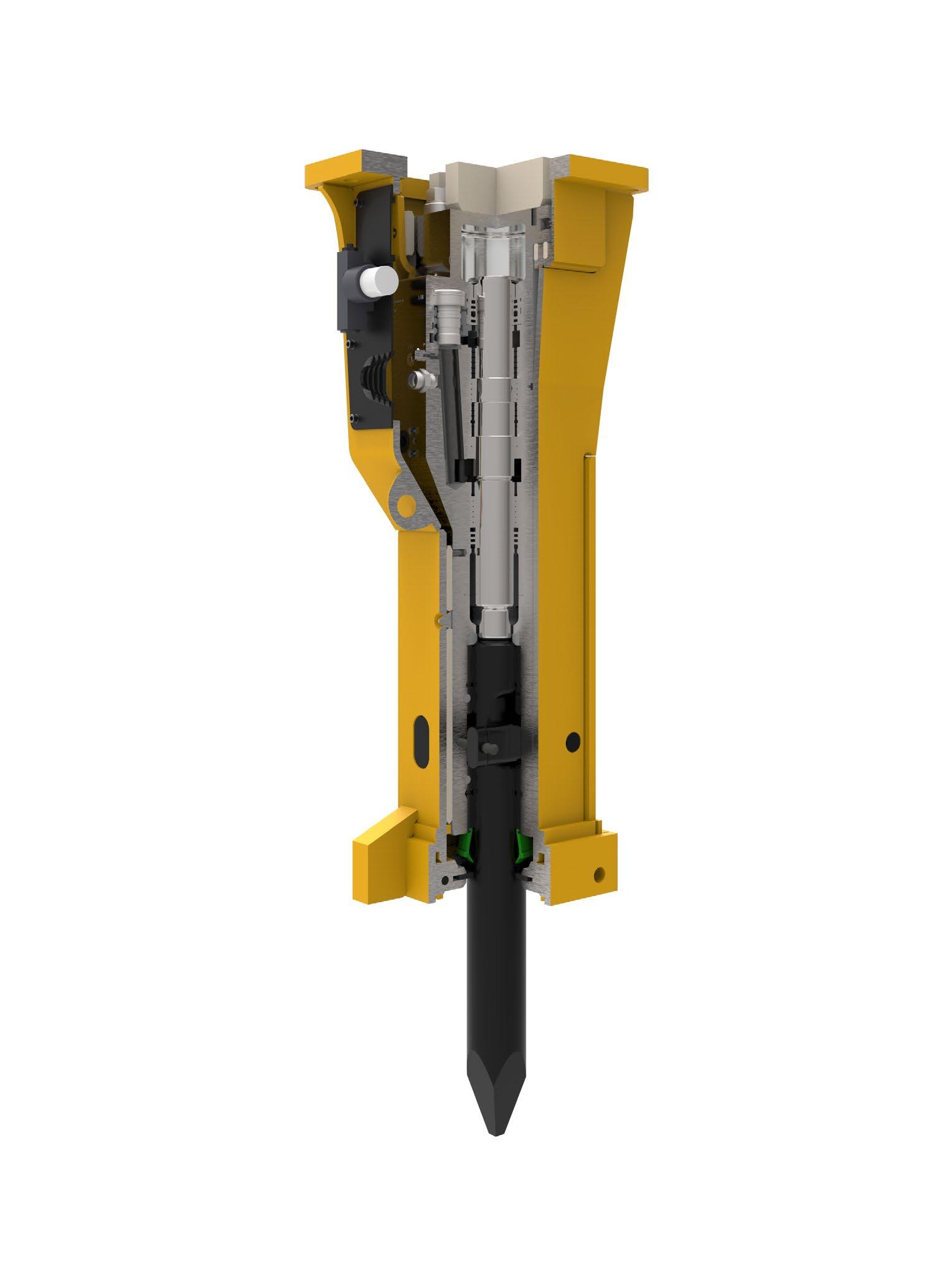

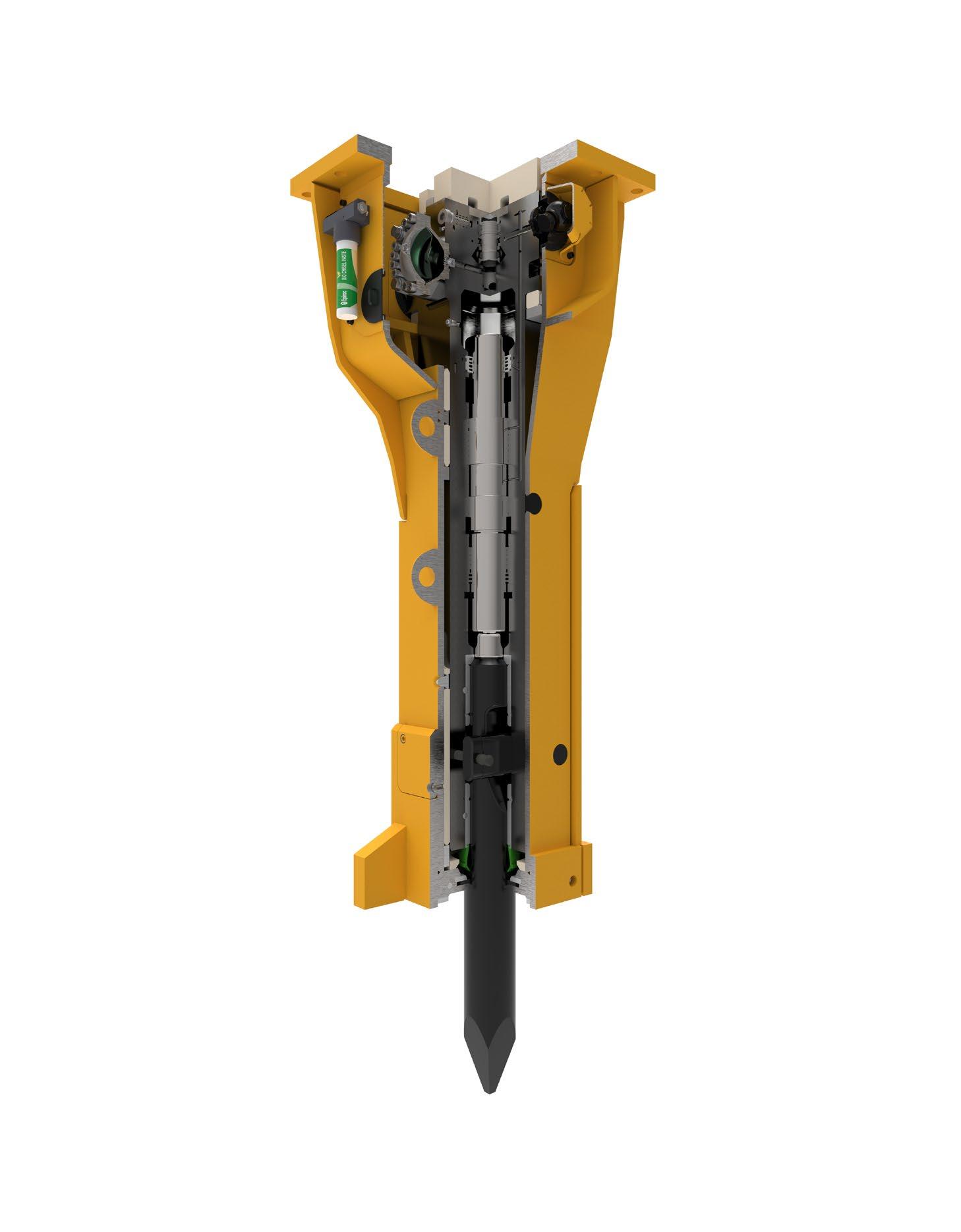

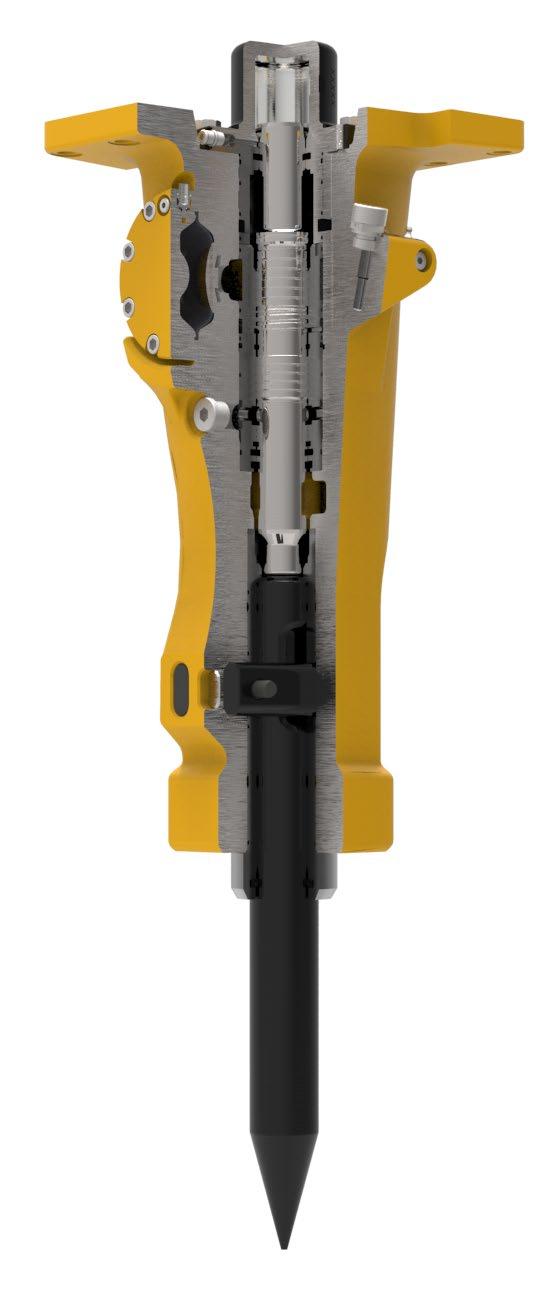

Konstruktion

Die clevere Konstruktion kommt insgesamt mit weniger Bauteilen aus und nur zwei davon sind beweglich. Das erleichtert die Wartung, erhöht die Nutzungsdauer und senkt den Schallpegel.

Geringer Schallpegel

Alle Modelle des Egli Hammers gehören zu den Leisesten auf dem Markt. Sie erfüllen die Richtlinie 2000/14/EG über umweltbelastende Geräuschemissionen im Freien.

> Hybridtechnologie

Der kombinierte Betrieb mit Gas und Öl bei allen Modellen gewährleistet die optimale Übertragung der Energie vom Kolben auf das Einsteckwerkzeug und steigert damit die Effizienz und Schlagenergie.

> Kraftverstärkung

Die Rückstossenergie wird in wieder einsetzbare Energie umgewandelt, um die Schlagleistung zu steigern.

> Hammerkastenführungssystem

Minimiert die Rückschlagkräfte und damit die Belastung für Trägergerät, Maschinenführer und Hammer.

Die 24-Monate-Garantie gilt für alle Defekte in Material und Verarbeitung der leistungsrelevanten Bauteile des Produkts. Für die SB-, MBund HB-Hämmer beträgt die Garantie jedoch 36 Monate.

Wartung:

Nach 500 Betriebsstunden oder mind. einmal jährlich muss eine Inspektion durch einen autorisierten Mechaniker durchgeführt werden!

Gewährleistung:

In folgenden Fällen gilt keine Gewährleistung oder Produktehaftung:

• Fehlgebrauch

• Versäumte oder fehlerhafte Wartungsarbeiten

• Verwendung falscher Betriebsmittel

• Verwendung nicht zugelassener Teile

• Verschleissbedingte Schäden

• Sondereinsätze ohne die erforderliche Schutzausrüstung

• Schäden durch nicht fachgerechte Lagerung

• Veränderungen, die nicht vom Hersteller vorgenommen wurden

Ihr Vorteil als unser Kunde

Während den Servicearbeiten an Ihrem Hammer stehen Ihnen auf Anfrage alle Modelle aus unserem Mietpark zum Überbrücken zur Verfügung.

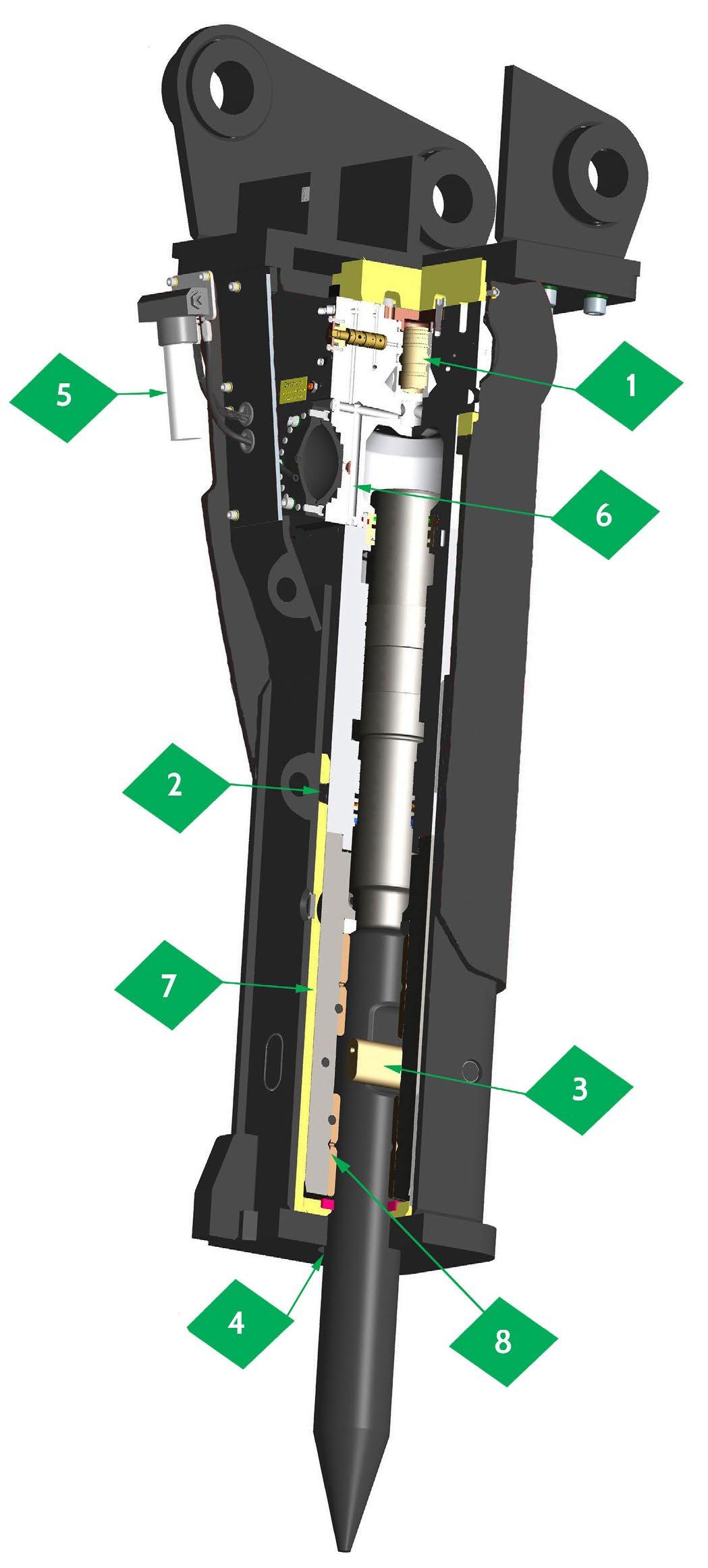

Die Merkmale auf einen Blick

Power-Control – Schlagenenergieanpassung (HA 26 - 54) Hammereigenschaften anwendungsgerecht einstellen, was zur Optimierung der Produktivität führt. Der Maschinenführer kann das kombinierte Leistungsregel- und Anlaufmodusventil ohne Öffnen des Hydraulikkreislaufes umschalten.

Power-Stop-Leerschlagschutz verringert Leerschläge und reduziert so die Belastung auf den Hammer und das Trägergerät.

Doppelter Werkzeug-Halteriegel (HA 12 - 54) ermöglicht eine optimale Führung des Einsteckwerkzeugs.

Staubabstreifer (optional ab HA 14 - 54) trägt zur Verlängerung der Lebensdauer von Verschleisskomponenten bei. Einfach und sauber hält der Abstreifer den Staub draussen und das Schmiermittel drin.

Automatische Schmieranlage (optional ab HA 4)

stellt die optimale Schmierung von Verschleissbuchsen und Meissel sicher und vermeidet so unnötige Ausfallzeiten. (Bei HA 4 - HA 8 sind jew. 250 g oder 500 g Kartuschen für die optionale Schmieranlage möglich.)

Seitenbolzen (HA 26 - 54) verhindern Biegebelastungen, sorgt so für eine höhere Zuverlässigkeit und macht Spezialwerkzeug überflüssig.

Aktiver Belüftungsanschluss (HA 12 - 54)

Schützt das Trägergerät und den Hammer durch verringerten Staubeinlass in den Hydraulikkreislauf. Auch gut geeignet für Arbeiten unter Wasser.

Schwimmende, einteilige Verschleissbuchse (HA 2 - 8) für höchstmögliche Standzeiten und schnellen Austausch vor Ort.

Qualitätsprodukt Made in Germany

Kein Hochdruckspeicher (HA 2 - 22)

Ganzheitliches Design (HA 2 - 22) Zylinder und Werkzeughalter bilden eine Einheit, um Spannungen und Materialdefekte zu verhindern.

Zentraler Schmierpunkt (HA 2 - 8) eine schnelle und einfache Schmierung sorgt für geringe Wartungskosten.

Verstärkte Konstruktion des Hammerkastens (ab HA 12) höherer Verschleissschutz durch zusätzliche Gesteinsklauen.

Clevere Konstruktion (HA 2 - 22) weniger Bauteile und doppelte Haltestangen für maximale Langlebigkeit und erleichterte Wartung.

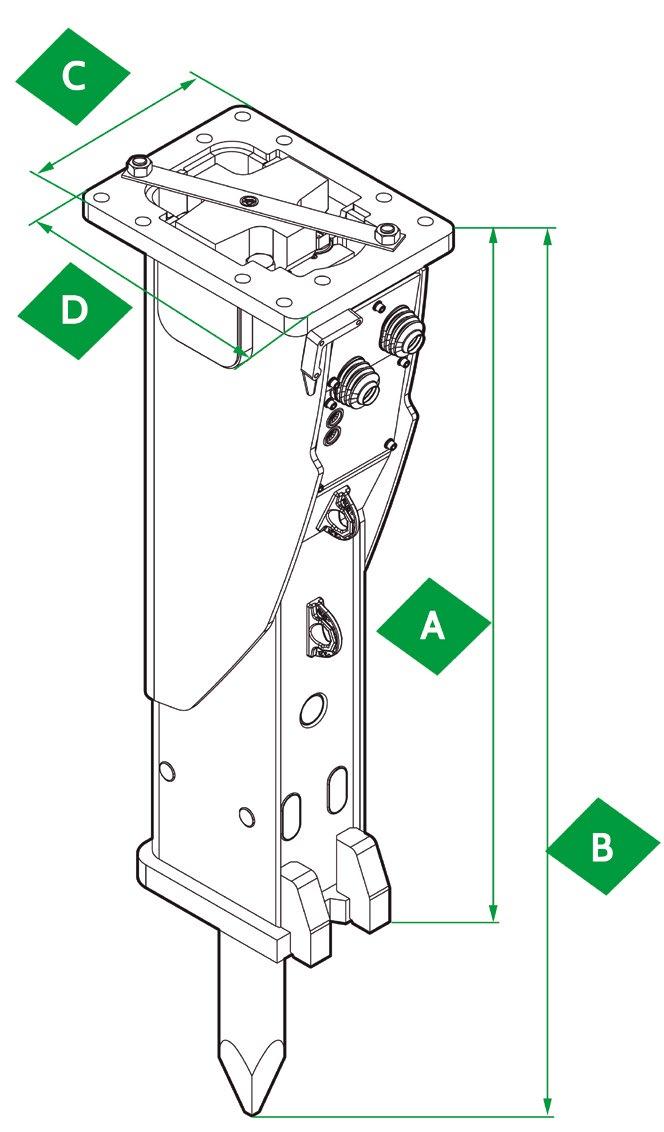

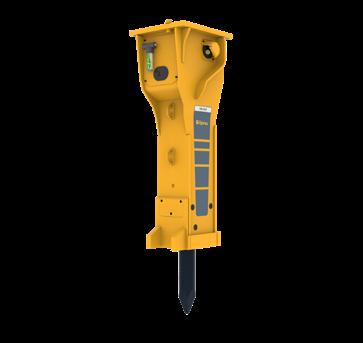

Hydraulikhammer Serie HA

1) Hammer einschliesslich Meissel und Adapter mittlerer Grösse. Beachten Sie, dass das Gewicht, je nach Adapter, auch wesentlich höher sein kann.

2) Leistungsregelung: Schlagfrequenz und -energie lassen sich zur besseren Anpassung an die Arbeitsanforderungen regeln.

3) Geräuschpegel, garantiert

4) Schlagdruckpegel (im Umkreis von 10 m)

Wichtig: EN ISO 3744 in Übereinstimmung mit EU-Richtlinie 2000/14/EG. Die genauen Messwerte finden Sie in der Sicherheits- und Bedienungsanleitung des jeweiligen Modells.

Meissel Technische Daten

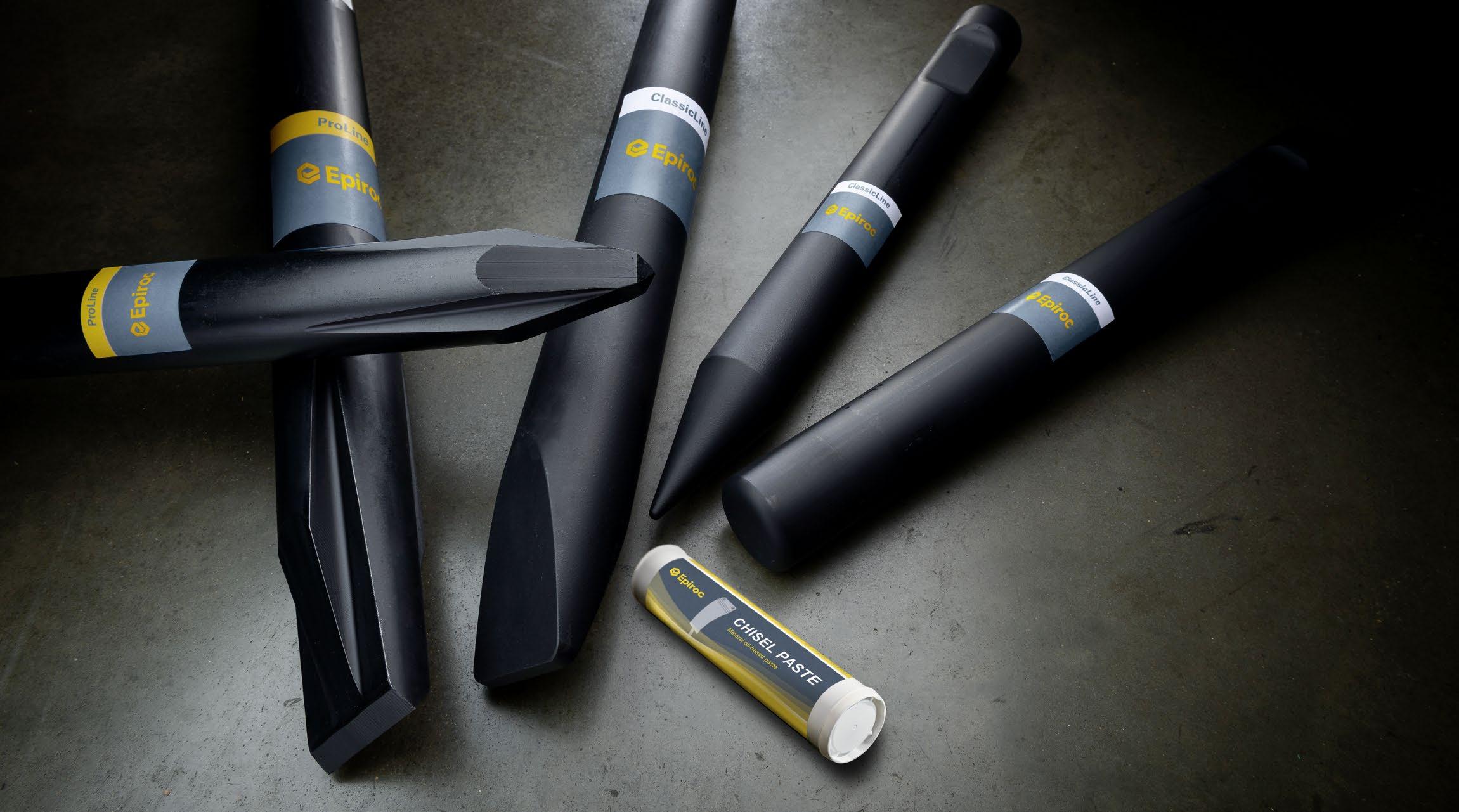

Meissel

Meissel von schlechter Qualität können eine sehr kostspielige Investition sein. Schlimmstenfalls werden bei minderwertigem Metall Späne abgetragen, was an Hammer sowie Trägergerät erheblichen Schaden verursachen kann.

Einsteckwerkzeuge von Egli werden nach höchsten Qualitätsstandards und unter strengster Prozesskontrolle gefertigt. Alle Meissel bestehen aus einer optimierten Nickel-Chrom-Legierung. Jedes Werkzeug ist hochpräzis geformt und besonders vergütet, um es noch verschleissfester zu machen.

Im EgliWebshop erhältlich

Spitz-, Flach- und Stumpfmeissel

1) T = Tunnelausführung

SB-, MB- und HB-Hämmer

Vielseitige Lösungen für jede Herausforderung

Die SB-Hämmer sind ideal für leichte Abbrucharbeiten an Beton und Asphalt, Erdarbeiten sowie Einsätze im Untertagebau und in Giessereien. Die MB-Hämmer überzeugen beim Abbruch von Beton und Asphalt sowie beim Felsaushub. Für anspruchsvolle Aufgaben bieten die HB-Hämmer maximale Leistung beim Gesteinsabbau, in Steinbrüchen und beim Abbruch massiver Stahlbetonkonstruktionen.

Hydraulikhammer Serie SB

1) Hammer einschliesslich Meissel und Adapter mittlerer Grösse. Beachten Sie, dass das Gewicht, je nach Adapter, auch wesentlich höher sein kann.

2) Geräuschpegel, garantiert

3) Schlagdruckpegel (im Umkreis von 10 m)

4) T = Tunnelausführung (serienmässiger Anschluss für Luftbedüsung & Wasserbedüsung / Frontschild & Staubschutzhülle)

Wichtig: EN ISO 3744 in Übereinstimmung mit EU-Richtlinie 2000/14/EG. Die genauen Messwerte finden Sie in der Sicherheits- und Bedienungsanleitung des jeweiligen Modells.

Die Energierückgewinnung nutzt automatisch die Rückstossenergie des Kolbens, um Vibrationen zu vermindern, und steigert gleichzeitig die Leistung.

Ein wartungsfreier Hochdruckakkumulator mit patentierter Membranabstützung sorgt für konsistente Leistung und hohe Zuverlässigkeit.

Die optionalen automatischen Schmiersysteme optimieren den Schmiervorgang und reduzieren Wartungsaufwand sowie Stillstandzeiten auf ein Minimum.

Eine schwimmende Werkzeugbuchse mit einem patentierten Werkzeugverriegelungssystem ermöglicht schnelle und einfache Werkzeugwechsel vor Ort.

Merkmale Hydraulikhammer

• SolidBody Konzept

• Energierückgewinnung

• Druckbegrenzungsventil

Das eingebaute Druckentlastungsventil schützt vor Überlastung

Das einzigartige Solid Body (SB)-Konzept reduziert die Zahl der Einzelteile und ermöglicht so eine lange Lebensdauer sowie eine schlanke, kompakte und leichte Bauweise.

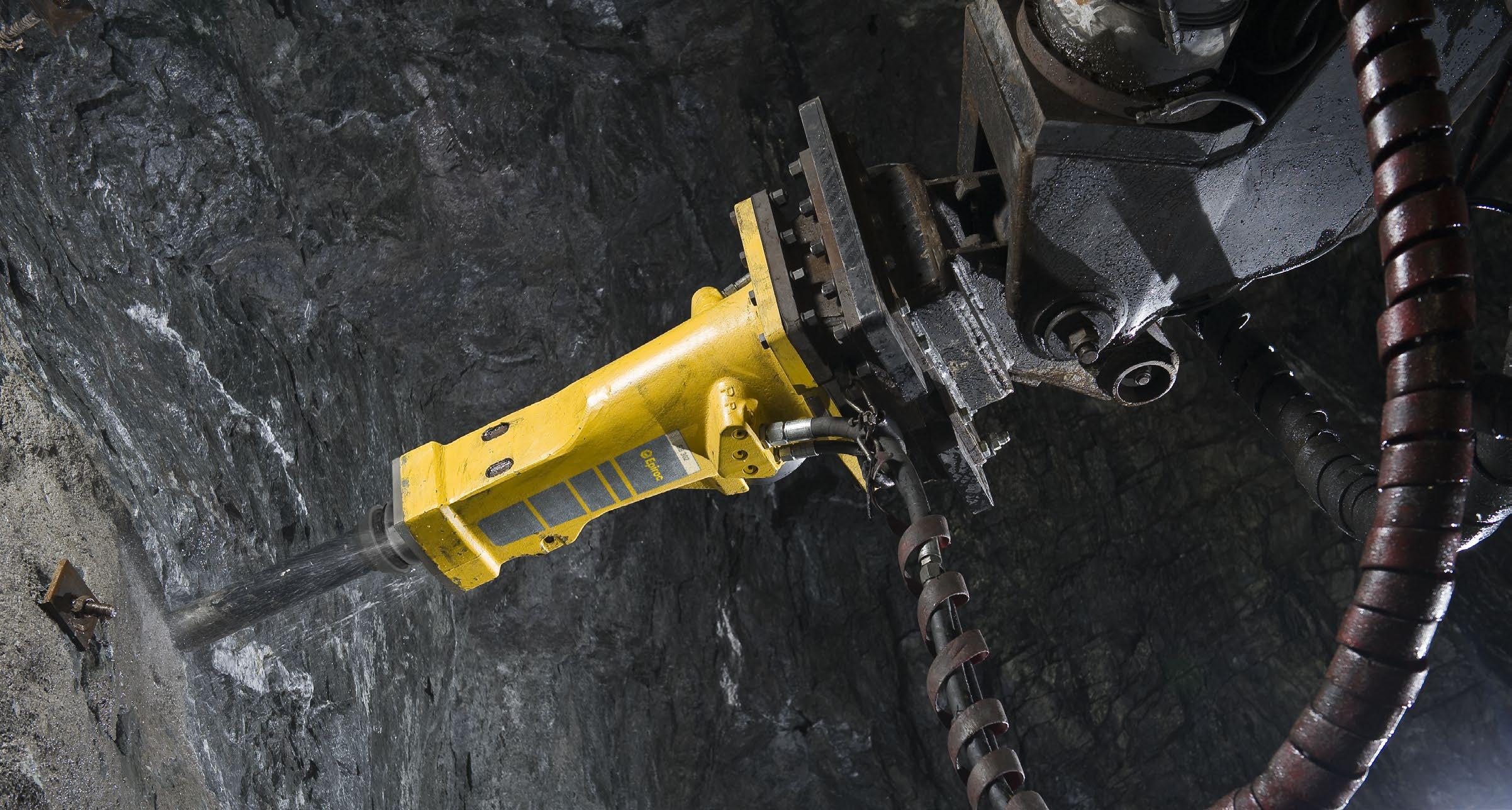

Tunnelversion

• Erhöhter Verschleissschutz für Tunneleinsatz

• Serienmässig Anschluss für Luftbedüsung

• Serienmässig Anschluss und Düsen für Wasserbedüsung

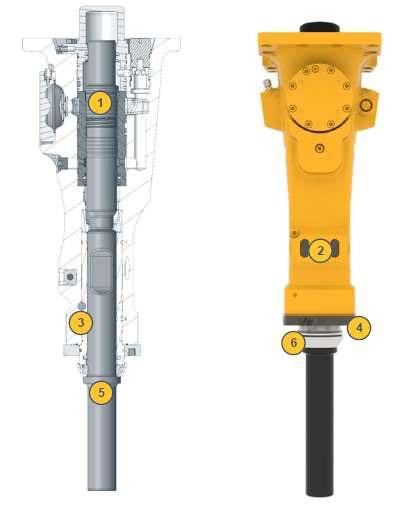

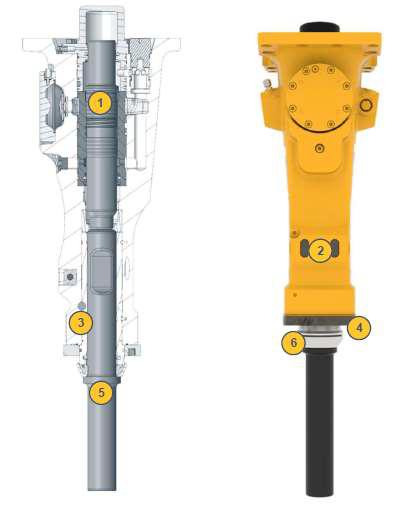

1. Schlagkolben aus rostfreiem Stahl

2. Hochbelastbare Halteriegel (HD Version)

3. Eingepresste Verschleissbuchse mit zusätzlichem Spannstift

4. Verschleissplatte mit Staubabdichtung

5. Arbeitswerkzeug mit Bund

6. Frontschild & Staubschutzhülle

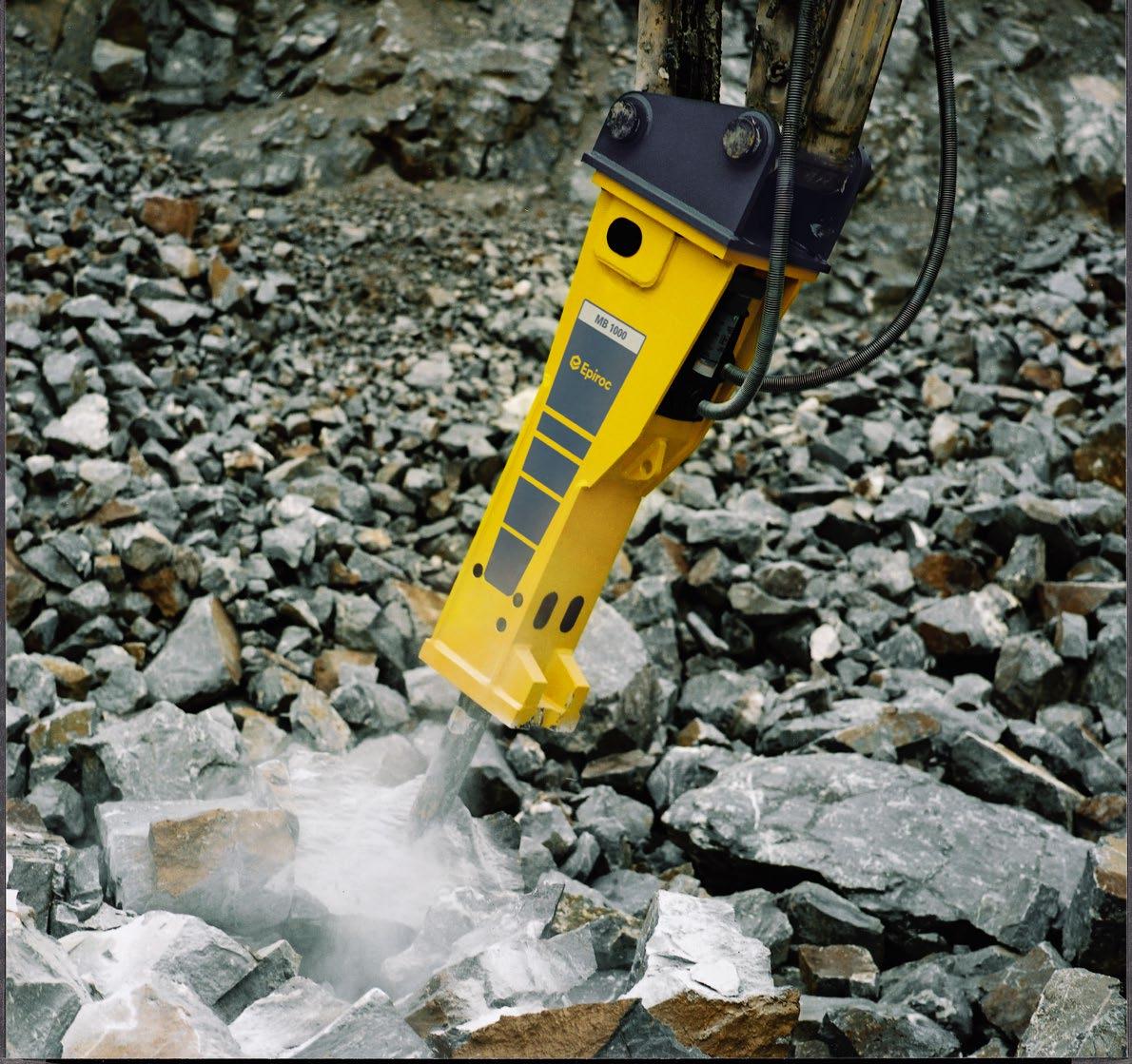

Hydraulikhammer Serie MB

klasse Trägergerät

1) Hammer einschliesslich Meissel und Adapter mittlerer Grösse. Beachten Sie, dass das Gewicht, je nach Adapter, auch wesentlich höher

2) Geräuschpegel, garantiert

3) Schlagdruckpegel (im Umkreis von 10 m)

Wichtig: EN ISO 3744 in Übereinstimmung mit EU-Richtlinie 2000/14/EG. Die genauen Messwerte finden Sie in der Sicherheits- und Bedienungsanleitung des jeweiligen Modells.

Das serienmässige automatische Schmiersystem optimiert den Schmiervorgang und reduziert Wartungsaufwand sowie Stillstandzeiten auf ein Minimum

Das VibroSilenced Plus-Konzept mit nichtmetallischer Schlagwerkaufhängung im dicht verschlossenen Gehäuse reduziert Geräusch- und Vibrationspegel

Die Energierückgewinnung nutzt automatisch die Rückstossenergie des Kolbens, um Vibrationen zu vermindern und die Leistung zu steigern

Das optionale aktive, zweistufige Verschlusssystem verlängert die Lebensdauer einiger Komponenten und reduziert den Schmiermittelverbrauch

Das AutoControl-System zur Umschaltung der Kolbenhublänge regelt im laufenden Betrieb automatisch das Leistungsverhalten und optimiert damit die Gesamtperformance

Das patentierte StartSelect-System ermöglicht dem Bediener, das Startverhalten des Abbruchhammers der Bodenbeschaffenheit anzupassen

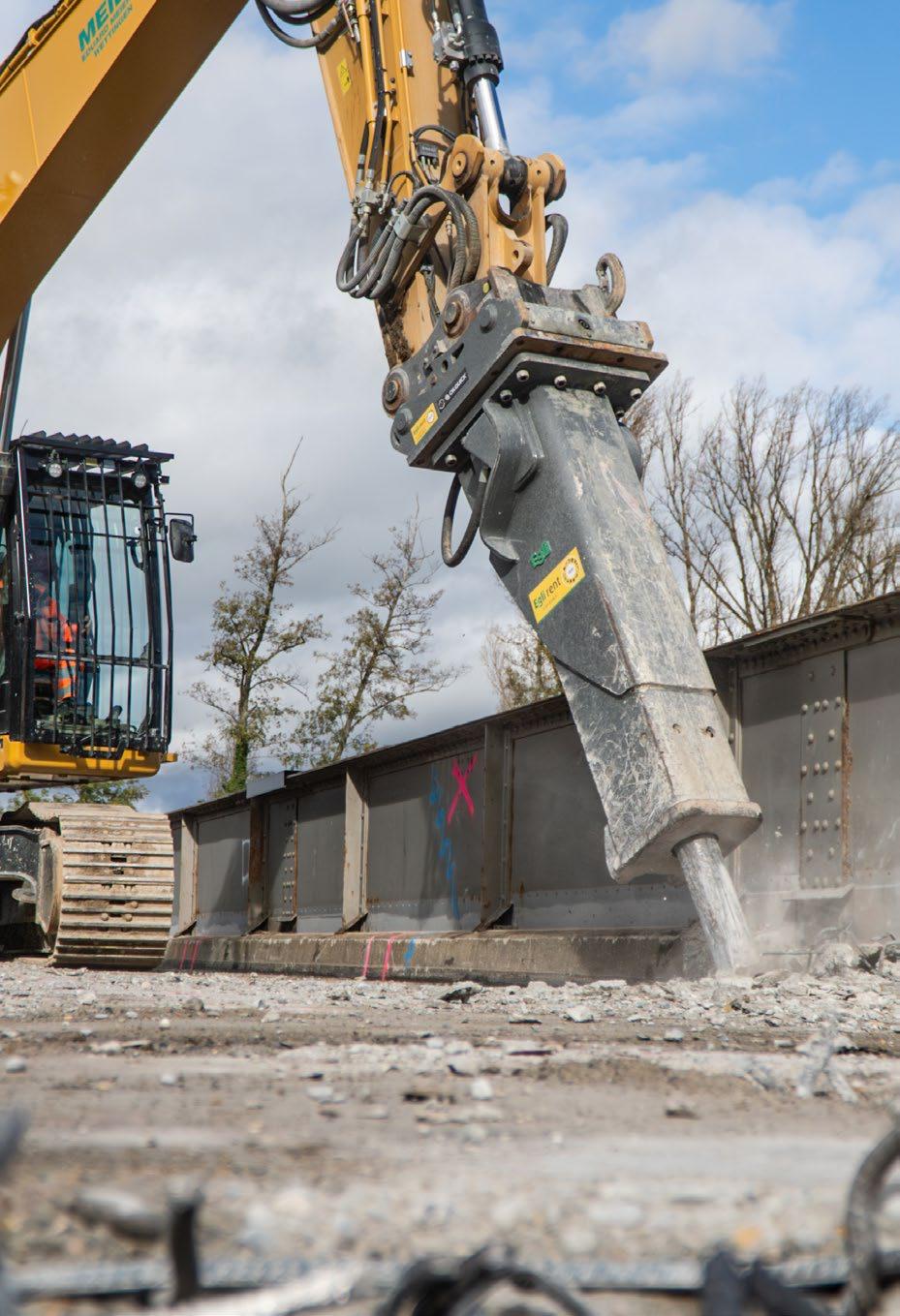

Hydraulikhammer Serie HB

1) Hammer einschliesslich Meissel und Adapter mittlerer Grösse. Beachten Sie, dass das Gewicht, je nach Adapter, auch wesentlich höher sein kann.

2) Geräuschpegel, garantiert

3) Schlagdruckpegel (im Umkreis von 10 m)

Wichtig: EN ISO 3744 in Übereinstimmung mit EU-Richtlinie 2000/14/EG. Die genauen Messwerte finden Sie in der Sicherheits- und Bedienungsanleitung des jeweiligen Modells.

Das serienmässige automatische Schmiersystem optimiert den Schmiervorgang und reduziert Wartungsaufwand sowie Stillstandzeiten auf ein Minimum

Die Energierückgewinnung nutzt automatisch die Rückstossenergie des Kolbens, um Vibrationen zu vermindern und die Leistung zu steigern

Das VibroSilenced Plus-Konzept mit nichtmetallischer Schlagwerkaufhängung im dicht verschlossenen Gehäuse reduziert Geräusch- und Vibrationspegel

Das optionale aktive, zweistufige Verschlusssystem verlängert die Lebensdauer einiger Komponenten und reduziert den Schmiermittelverbrauch

Das eingebaute ÜberdruckAbschaltventil PowerAdapt verhindert eine Überlastung

Das AutoControl-System zur Umschaltung der Kolbenhublänge regelt im laufenden Betrieb automatisch das Leistungsverhalten und optimiert damit die Gesamtperformance

Das patentierte Intelligent Protection System passt das Anlauf- und Abschaltverhalten des Hydraulikhammers beim Einsatz automatisch an. Es gewährleistet so eine einfache Positionierung und maximalen Leerschlagschutz

Zubehör

Automatische Schmieranlage

Die automatische Schmieranlage stellt die optimale Schmierung der Verschleissbuchsen und des Meissels sicher und vermeidet so unnötige Ausfallzeiten.

Sie kann optional ab dem Modell HA 4 montiert werden. (Bei HA 4-HA 8 sind jew. 250 g oder 500 g Kartuschen für die optionale Schmieranlage möglich.)

ZubehörHammerund onlineErsatzteileerhältlich!

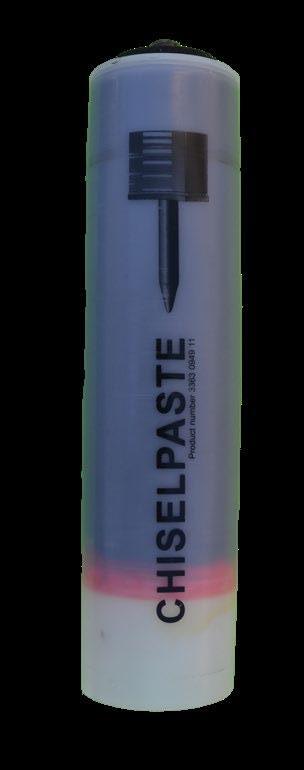

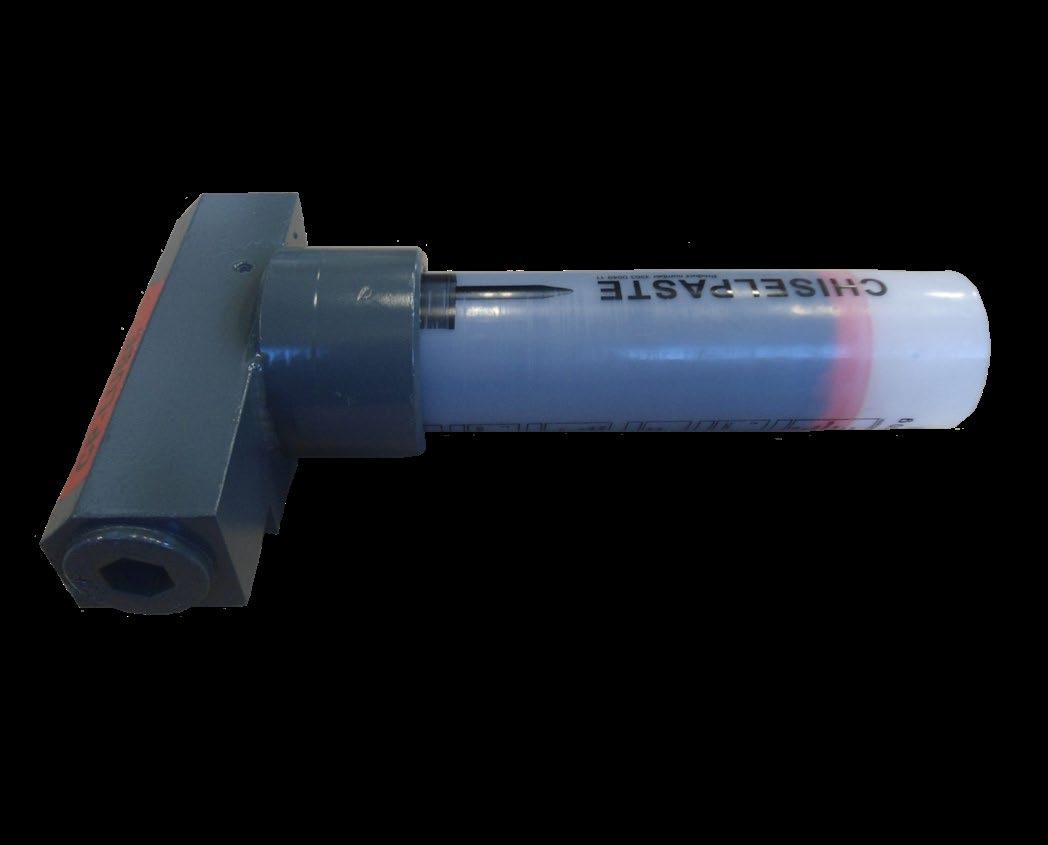

Meisselpaste

Meisselpaste für Fettpresse und Schmieranlagen. Erhältlich in - 500 g Tuben, stückweise oder als Paket à 30 Stück - 250 g Tuben, stückweise oder als Paket à 12 Stück

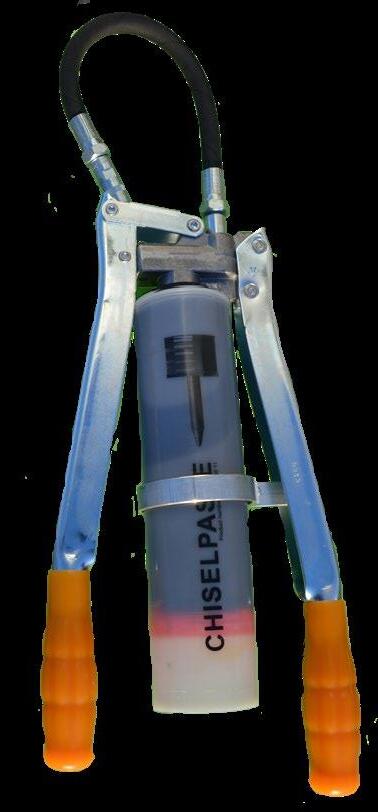

Fettpresse

Die Fettpresse kann als Zubehör einzeln bestellt werden. Sie kommt bei den Hammern ohne Schmieranlage zum Einsatz.

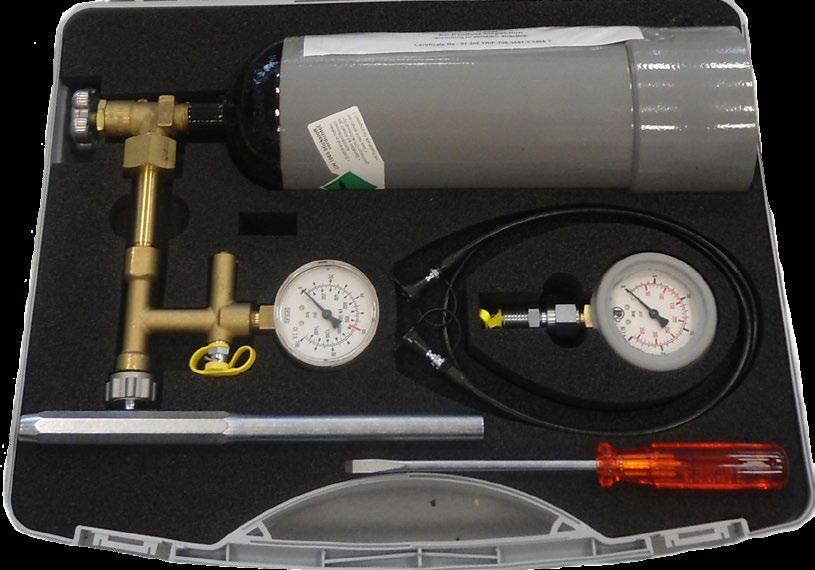

Servicekoffer

Den Servicekoffer gibt es in drei verschiedenen Ausführungen. Er dient zur Überprüfung, Druckablassung und Nachfüllung des Kolbenspeichers.

> Inhalt

- Stickstoffflasche - Füllschlauch

- Füllventil - Schraubenzieher

- Druckmanometer - Durchschlag

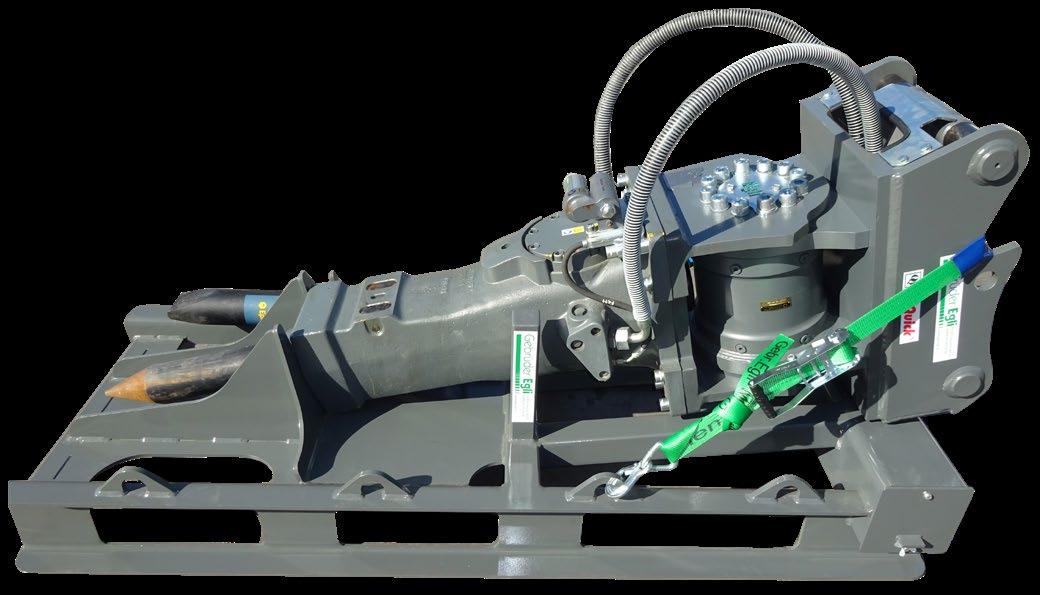

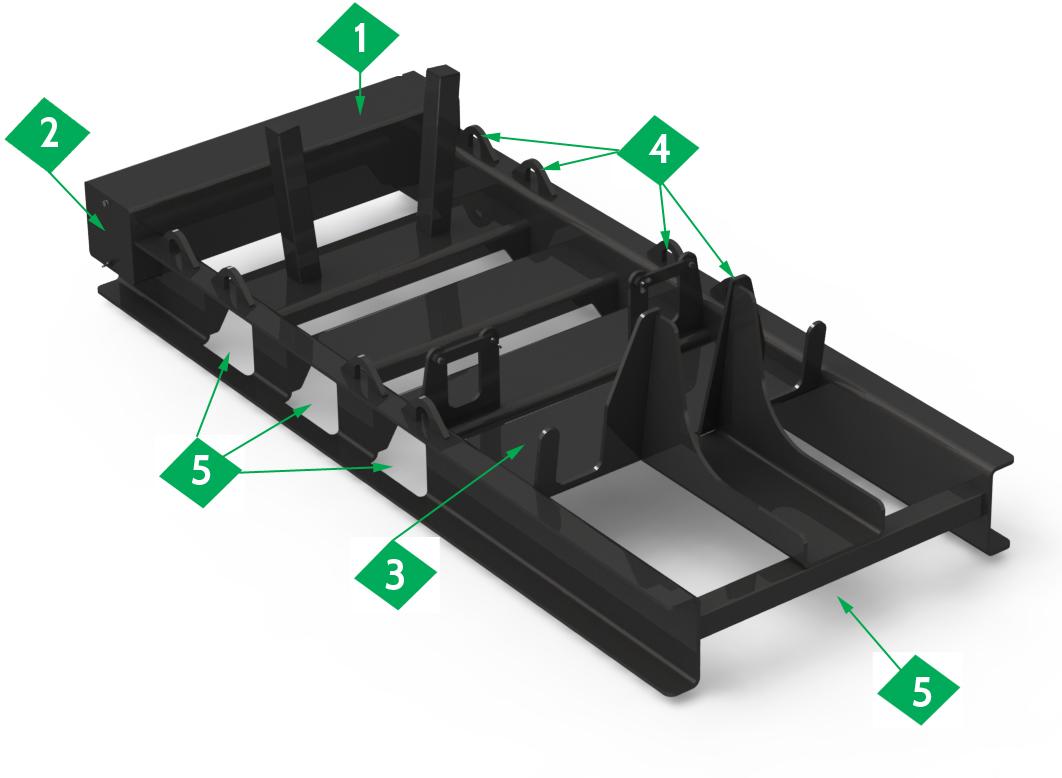

Transportgestelle

Massgeschneidert

Für jedes Anbaugerät konstruieren wir das passende Transportgestell. Dieses kann optional dazu bestellt werden. Unsere Geräte aus dem Mietpark werden jeweils mit dem entsprechenden Gestell geliefert.

Wir garantieren damit einen reibungslosen Transport von Rossrüti bis zu unseren Kunden und für diese wiederum eine einfachere Handhabung auf der Baustelle.

Es sind diverse Möglichkeiten vorgesehen, um Werkzeug, Fettpresse, Meissel, Betriebsanleitung, etc. zu verstauen. So ist stets alles an seinem Ort und bei Bedarf sofort zur Hand.

Auf Wunsch fertigen wir auch für bereits bestehende Geräte und Fremdprodukte massgeschneiderte Transportgestelle an. Fragen Sie uns an!

Legende:

1 Fach für Dokumente (Betriebsanleitung)

2 Platz für 10 Fettkartuschen oder Fettpresse

3 Platz für bis zu zwei zusätzlichen Meissel

4 4 x 2 Ösen zum Befestigen und für Krantransport
