Egli Gleisbau

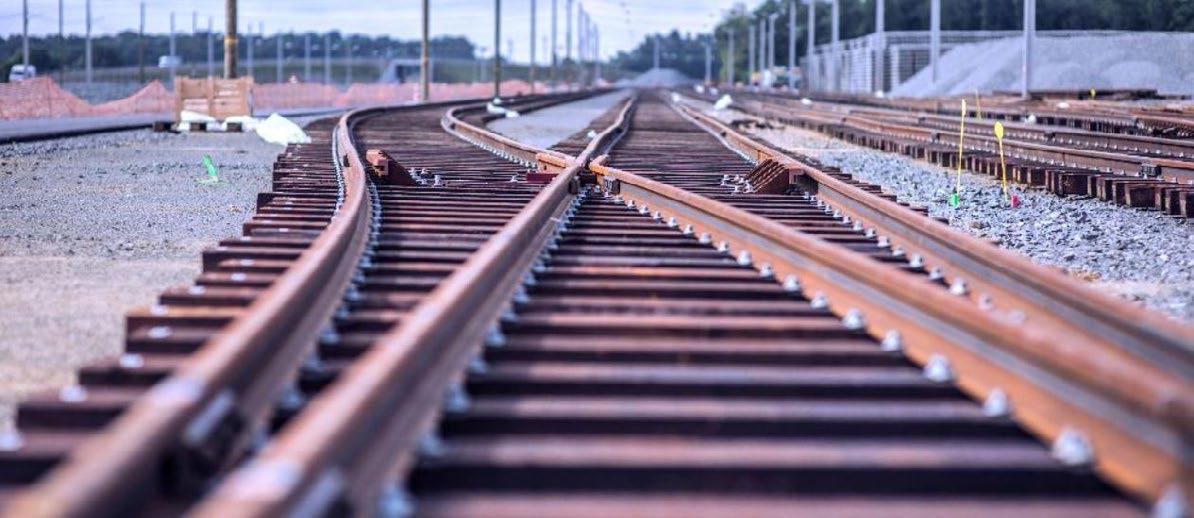

Der Schienenverkehr in der Schweiz gilt als Rückgrat des öffentlichen Verkehrs. Etwa zwei Drittel der geleisteten Personenkilometer im öffentlichen Verkehr werden durch die Schweizer Bahnen erbracht.

Somit zählt der Gleisbau in der Schweiz, wo auf eine Schienenlänge von rund 5'317 km täglich mehr als 10'000 Züge verkehren, zu einem relevanten Bereich im Tiefbau.

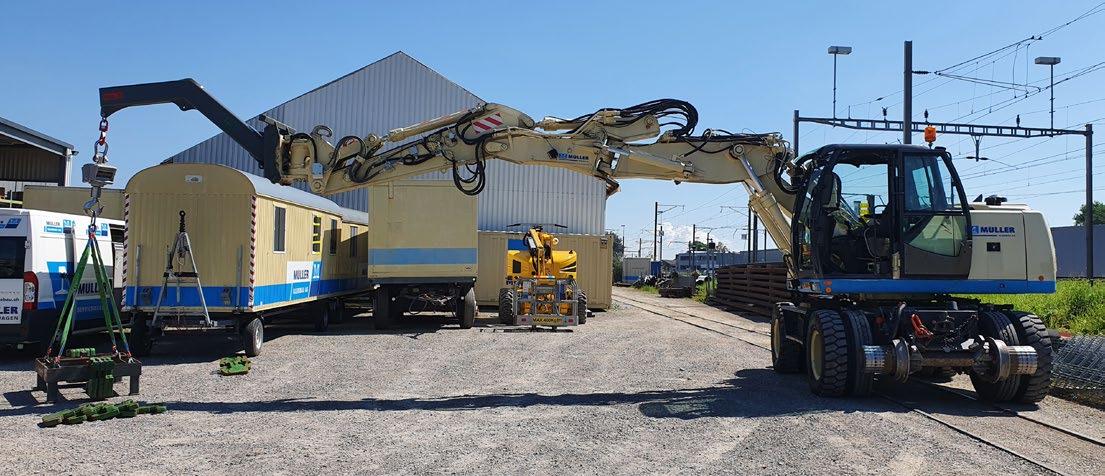

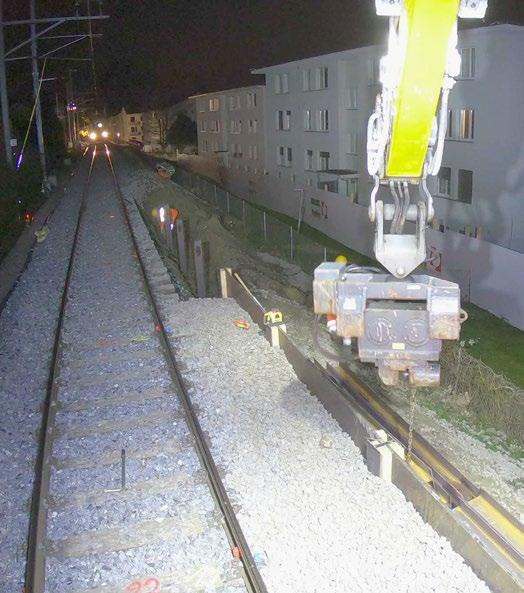

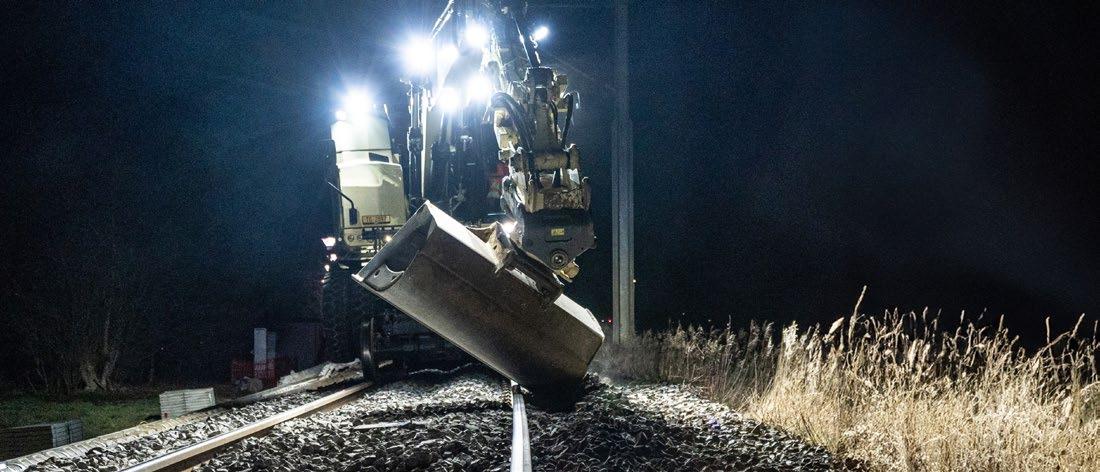

Mit dem neuen Egli Gleisbau Sortiment geben wir Ihnen die Möglichkeit aussergewöhnliche Anbaugeräte für den Gleisbau zu erhalten.

Die verschiedenen Anbaugeräte sind speziell für den Gleisbau geeignet und vereinfachen die Arbeit auf den Schienen erheblich.

Diese speziellen Geräte sind im Egli Mietpark verfügbar.

Egli Rent Sortiment

Sauggerät

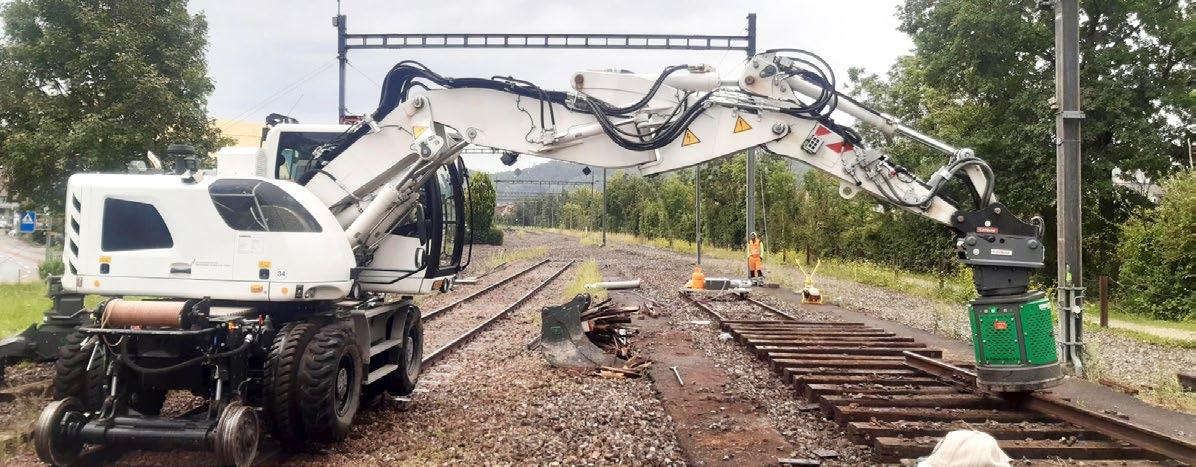

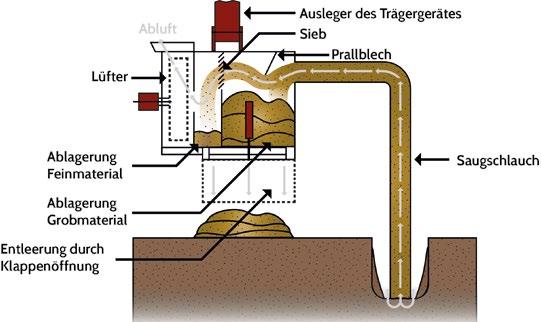

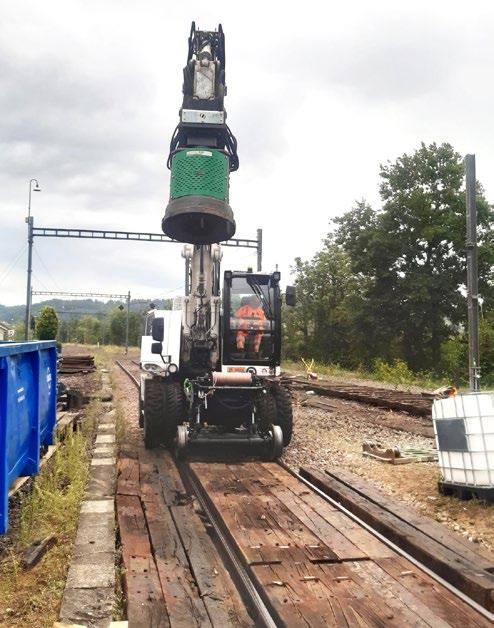

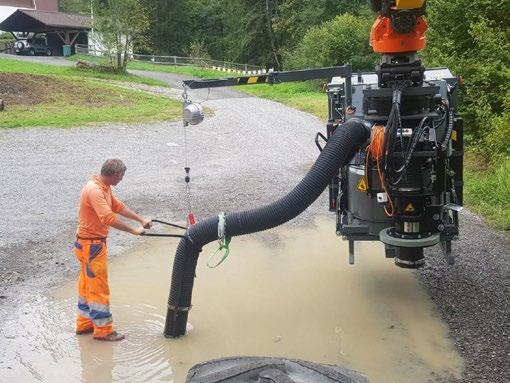

Das Sauggerät ist ein mobiles Saug-Anbaugerät. Mit ihm arbeiten Sie effizient beim beschädigungsfreien Freilegen von Schwellen, Austausch von Schotter im Gleisbau, Absaugen von kontaminierten Böden oder bei der Erstellung von Suchschlitzen und vielen weiteren Arbeiten.

Dieses Baggeranbaugerät ist ein vielseitiges Arbeitsmittel zur saugenden Förderung rolliger Böden verschiedener Art. Gesaugt wird über einen feststehenden oder einen handgeführten Saugschlauch mit Saugkrone, welcher das Material in einen Auffangsbehälter fördert.

Bei sehr trockenen Materialien ist optional in der zweiten Kammer ein Düsensystem installiert. Durch fein versprühtes Wasser wird der Staub gebunden.

Konstruktionsmerkmale:

• stabiler Stahlblechrahmen als Schweisskonstruktion ausgeführt mit integrierten Anschlagpunkten

• Blechauskleidung mit Prallschutz und Geräuschdämpfung

• vorgerüstete Wassersprühanlage mit hydraulisch betriebener Pumpe

• stabile Aufnahmeplatte geeignet für ein Schnellwechselsystem (z.B. OilQuick)

• Modul: «Einmann-Betrieb» zur Aufnahme der Druckkräfte an der Saugkrone

• klappbares Saugrohr zu Entleerung über Containerkante

• drehbares Saugrohr zum Lösen von gewachsenem Boden und Schotter

• optional Drehantrieb zum Drehen des Gerätes um seine Hochachse 90° nach links und nach rechts

Baggerklasse ab t 15

Nennleistung hydr. kW 50

Leergewicht kg 1'100

Saugtiefe max.

Saugschlauchdurchmesser

3'500

Volumenstrom empfohlen bei 200 bar l/min 145

Betriebsdruck empfohlen bar 300

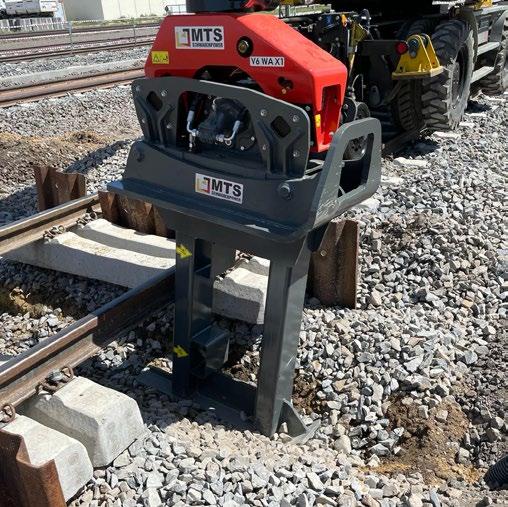

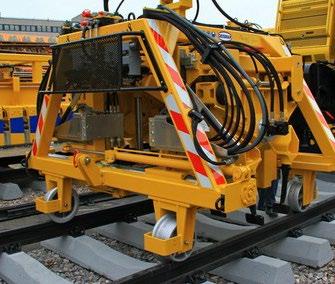

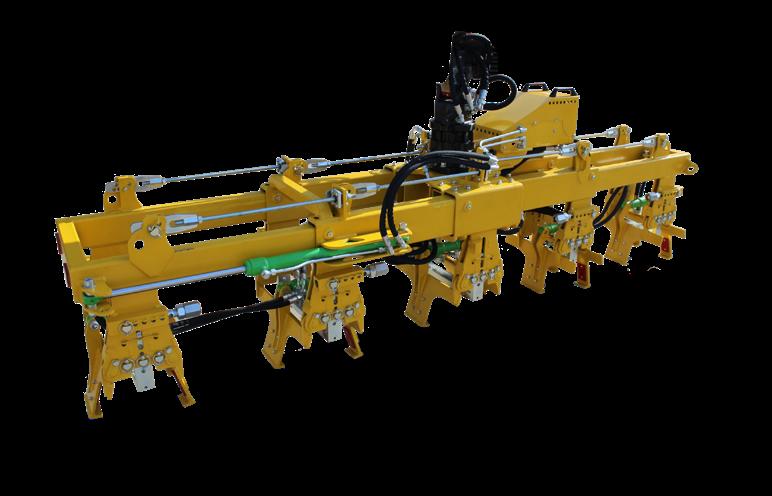

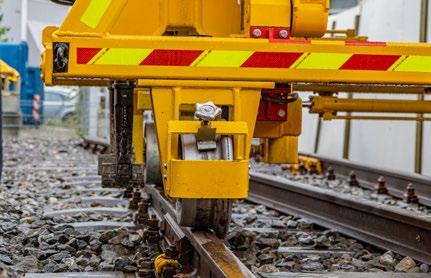

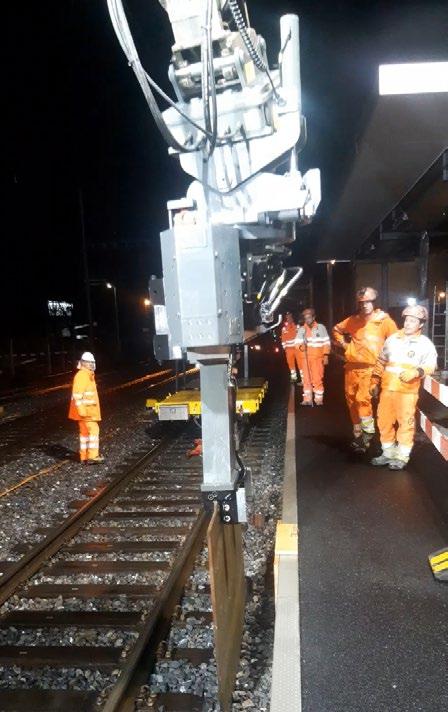

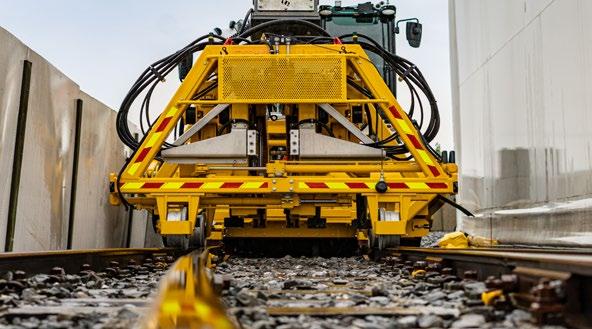

Stopfaggregat

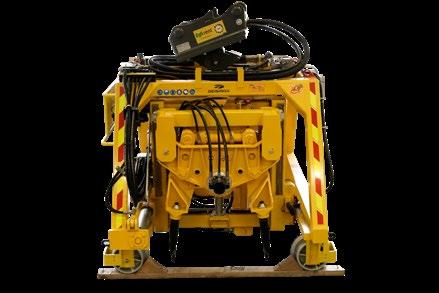

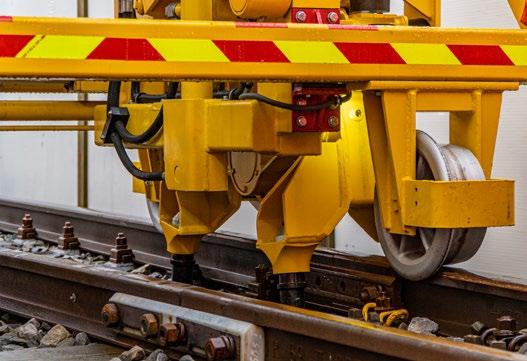

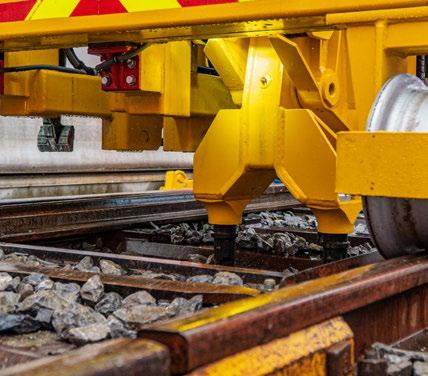

Das Anbaustopfaggregat ermöglicht Stopfarbeiten auf offener Strecke, in Kurven und in der Steigung. Mit 8 Stopfpickel erreichen Sie ein zuverlässiges und qualitativ hochwertiges Stopfergebnis. Das Stopfaggregat kann vom Zweiwegebagger aus über eine Funkfernsteuerung bedient werden. Vorrangige Einsatzbereiche sind Hauptstrecken, Nebenstrecken, Werksanschlussgleise, Weichen und Umbauten von Bahnübergängen. Durch die Schienenführung wird dem Baggerfahrer das Arbeiten wesentlich erleichtert und die Stopfqualität verbessert. Das Eintauchen und Anheben der Stopfpickel im Schotterbett erfolgt durch integrierte Hubzylinder.

Stopfaggregat Gerätedemonstration

Schere S auf Hammer (einfachwirkend) auf Daueröl programmieren!

Betriebsdruck

Ölbedarf

*Schwellen

**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S

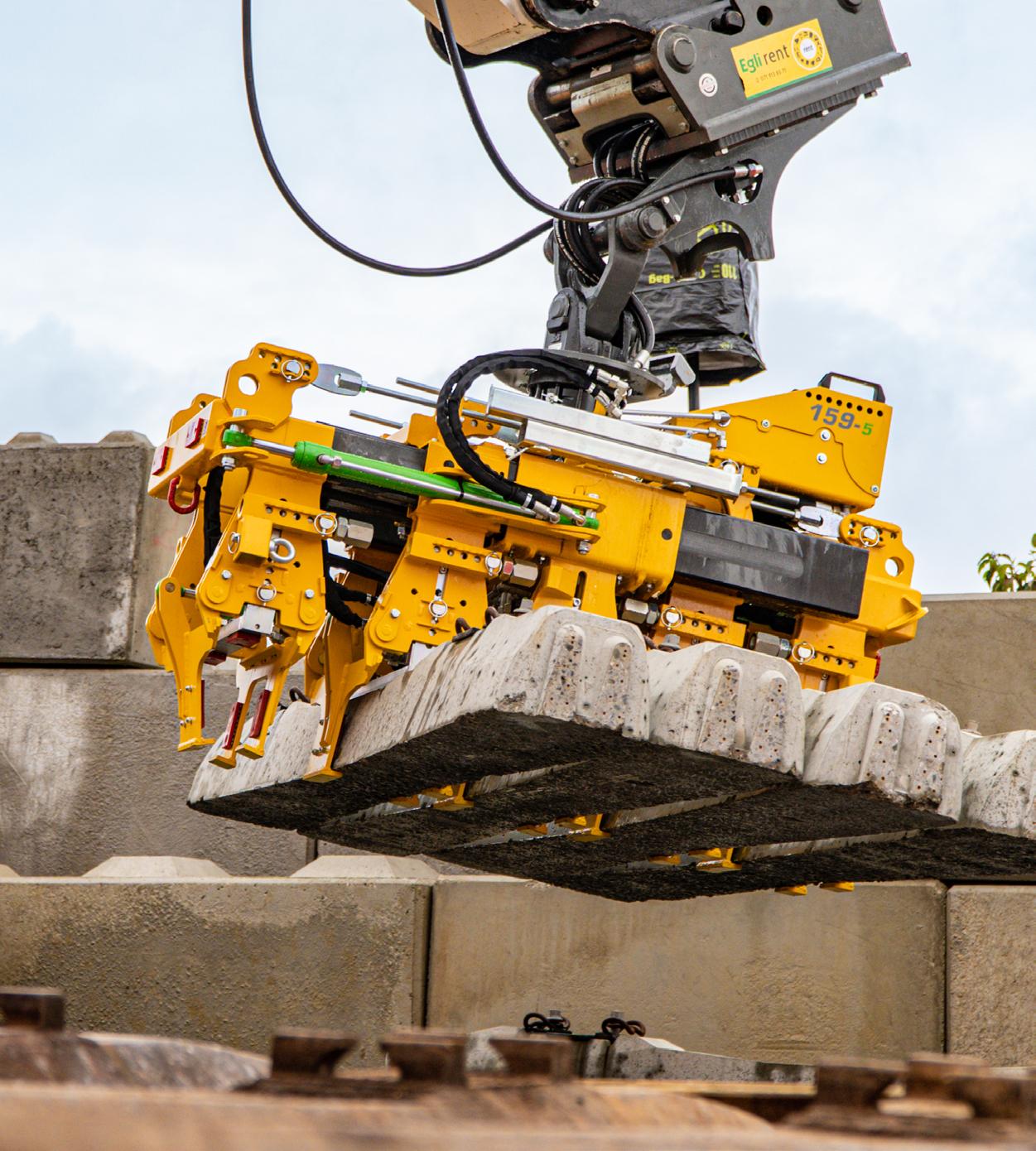

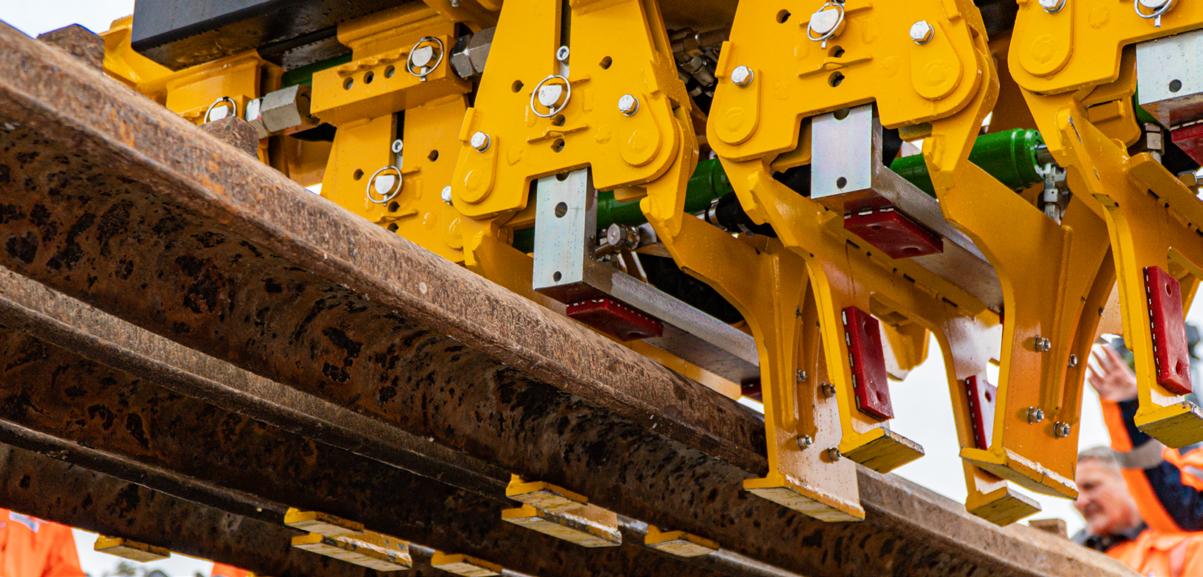

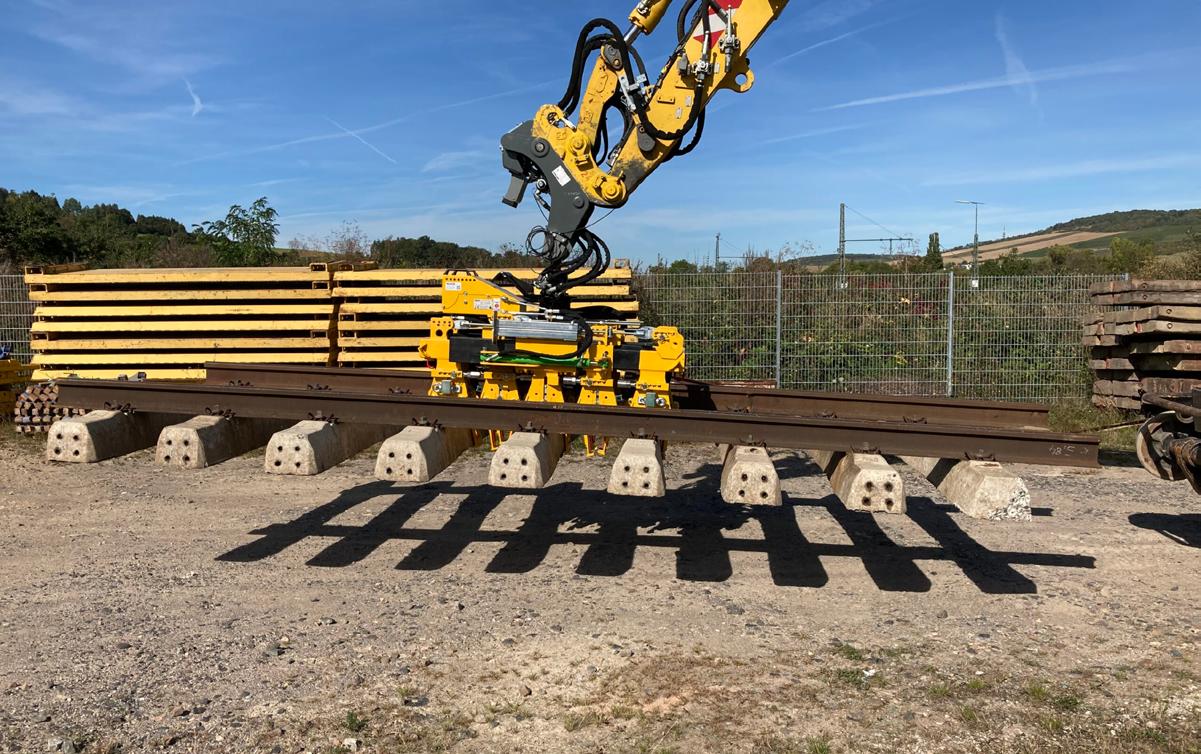

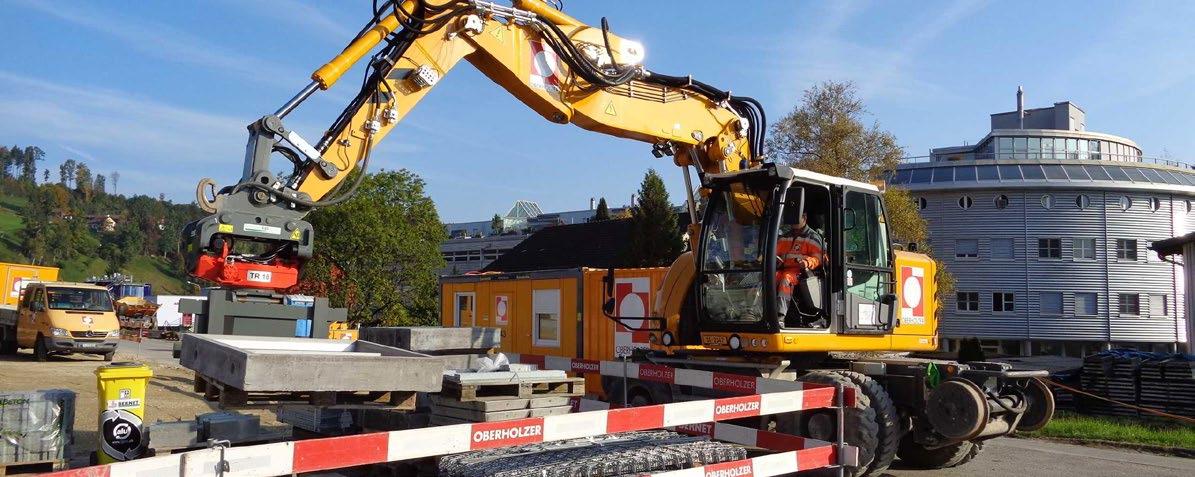

Schwellenleger

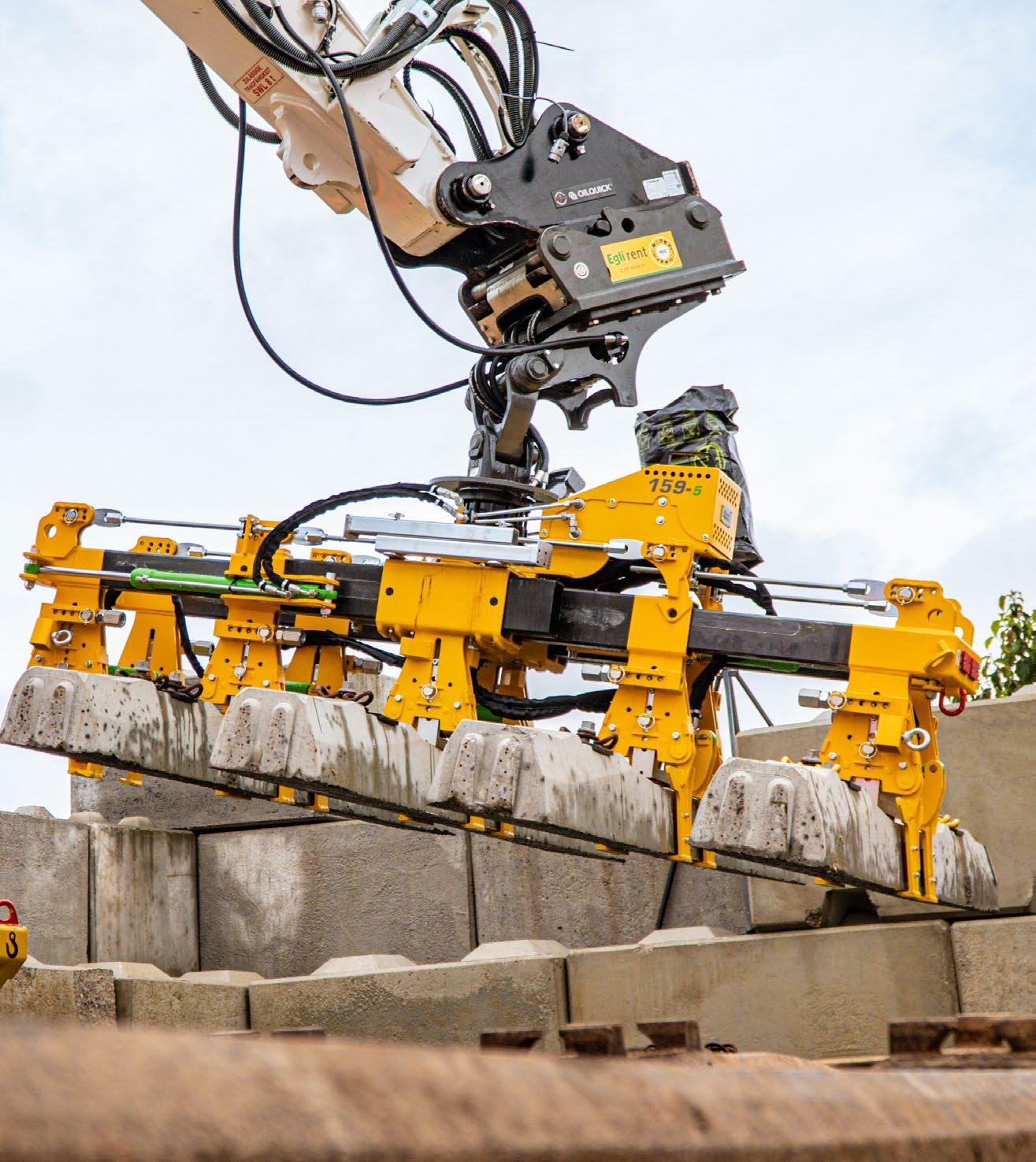

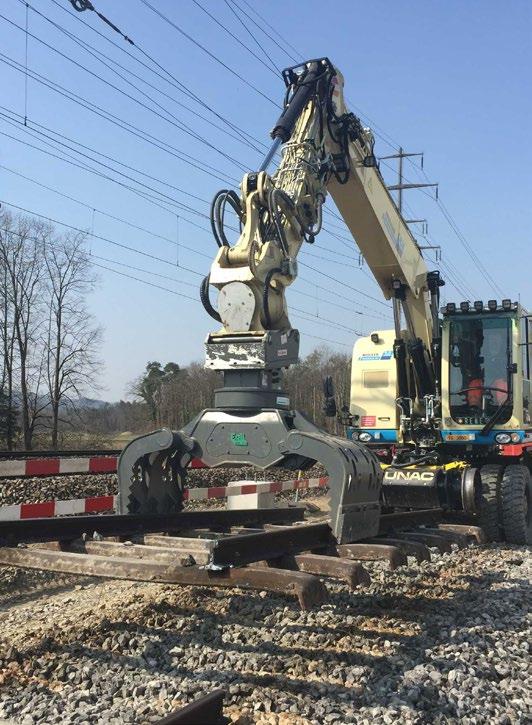

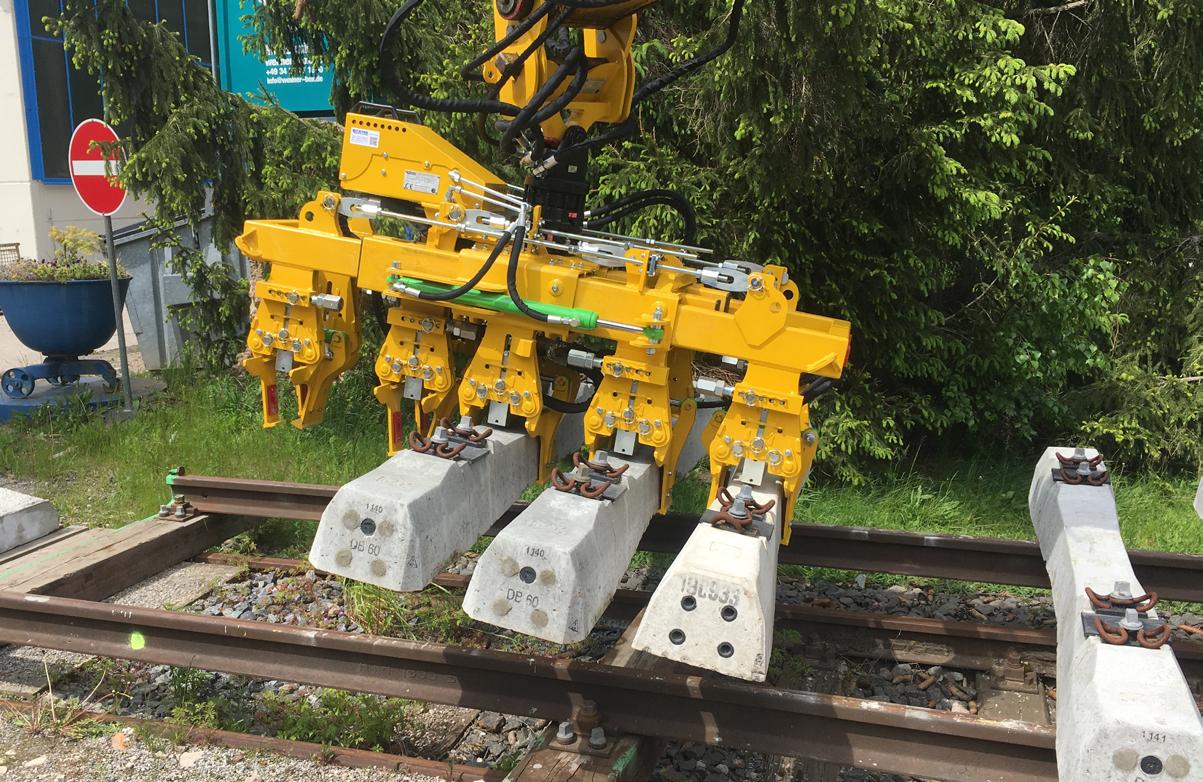

Der Schwellenleger ermöglicht es gängige Betonund Stahlschwellen einfach zu verlegen. Dank des Bolzensystems kann der Schwellenleger Schwellen nach Belieben platzieren. Die Schwellenbreite und Höhe sind in 10 mm Schritten anpassbar. Der Verlegeabstand kann individuell in fast jeden Abständen angepasst werden. Das Gerät besitzt Hochleistungskunststoff, damit die Schwellen nicht beschädigt werden und möglichst lange verwendet werden können.

Schwellenleger Gerätedemonstration

Einheit 159-5

Hydraulikkreis zum Spreizen l/min 60

Hydraulikkreis zum Greifen l/min 60

Hydraulikkreis für Rotator l/min 35

Traglast kg 3'300

Min. Schwellenbreite

mm 280

Gewicht Variante kg ca. 700

Kleinste Transportabmessungen

mm 1'550 x 1'000

Anzahl Schwellen Stk. 5

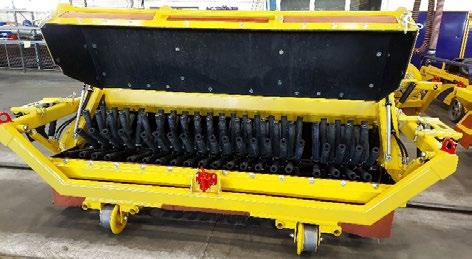

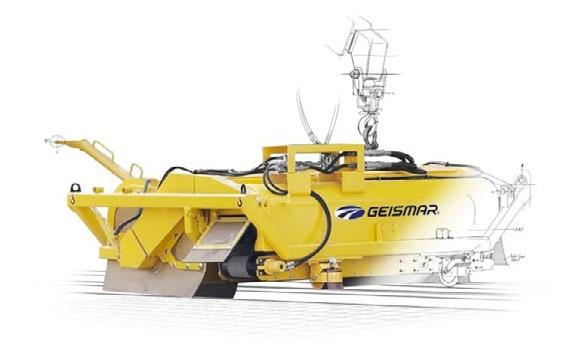

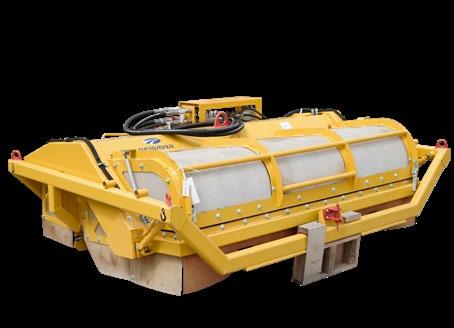

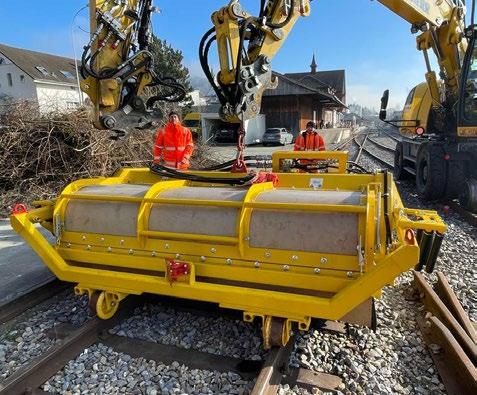

Schotterbesen

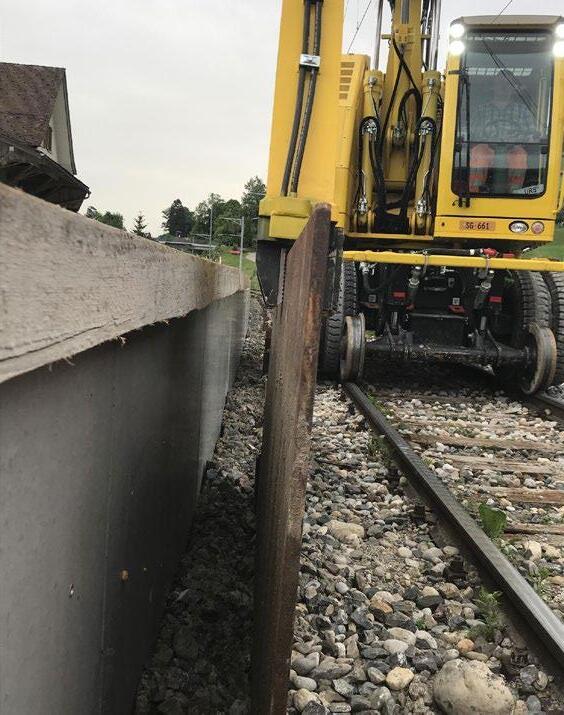

Der Schotterbesen ist ein Anbaugerät für Zweiwegebagger und wird eingesetzt um überschüssigen Schotter zu entfernen und die oft körperlich schweren Handarbeiten auf ein Minimum zu reduzieren.

Der Schotterbesen bietet eine hervorragende Leistung beim Bürsten und Reinigen von bis zu 2 km Spur pro Stunde. Die Abförderung des Schotters erfolgt über ein Förderband und kann nach beiden Seiten des Gleises erfolgen. Der Antrieb der Bürste und des Förderbandes erfolgt hydraulisch, ebenso die Höhenverstellung der Bürste.

Der hydraulische Schotterbesen kann in den Spurweiten 1'435 mm und 1'000 mm eingesetzt werden.

Schotterbesen

Gerätedemonstration

Spurbreite mm 950 - 1'676

Bürstenbreite mm 2'530

Kupplungsart Typ Rockinger

Durchlaufhöhe mm 6 - 8

Rotationsgeschwindigkeit U/min 260

Max. Höhenverstellung mm 250

Gewicht kg 2'700

Vorher Nacher

Kehrbesen hydraulisch

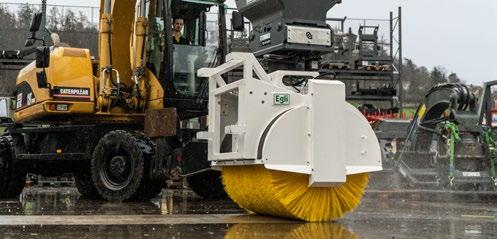

Der Kehrbesen hydraulisch eignet sich hervorragend zum Kehren von Schnee, z.B. in Gleisbereichen. Er kann auch zum Kehren von Kies, Schotter, Steinen, Laub und Schlamm von harten Oberflächen genutzt werden. Es ist möglich, beim Kehren einen Motor abzukoppeln, um die Geschwindigkeit der Walze zu erhöhen. Der Kehrbesen ist mit oder ohne Drehwerk erhältlich, zudem gibt es die Option einer Kehrbürste, welche speziell für das Bürsten, z.B. von Schotter, im Gleisbau geeignet ist. Das Gerät hat abgekuppelt einen sicheren Stand und kann perfekt mit dem Gabelstapler transportiert werden.

Schienenknacker (nur Miete)

Optional Schotterbürste

Einstellung

*Einstellung: Hammer=einfachwirkend / HA // Schere=doppelwirkend / SC

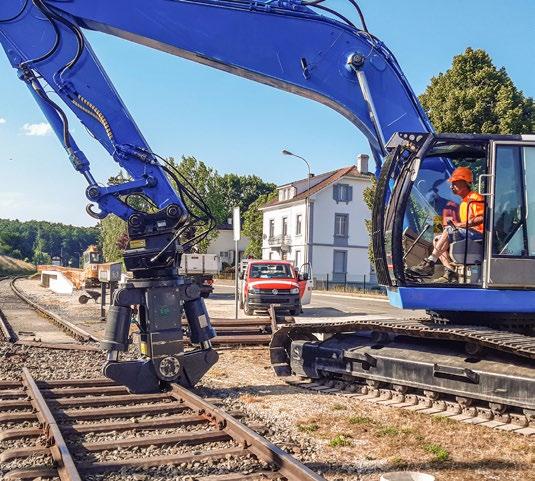

Der mobile Schienenknacker eignet sich zum Trennen aller gängigen Schienenprofile. Er trennt die Schienen mühelos in fast jeder Position, egal ob aufrecht oder seitlich liegend. Der Schienenknacker ist mit einem Drehwerk ausgestattet, welches es ihm ermöglicht, sich nach links oder rechts volle 360° zu drehen.

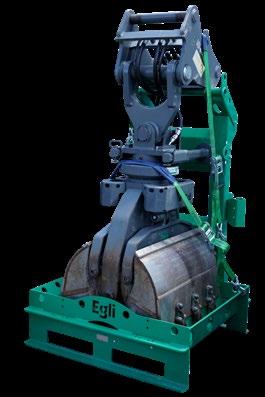

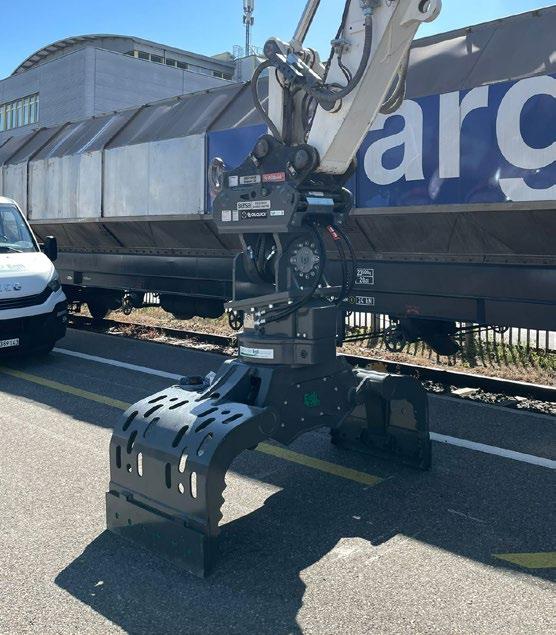

Egli Sortiergreifer

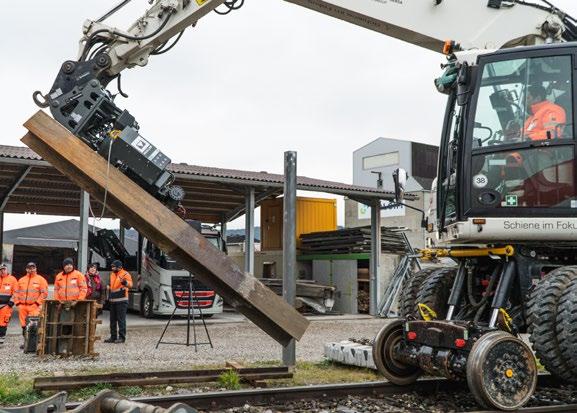

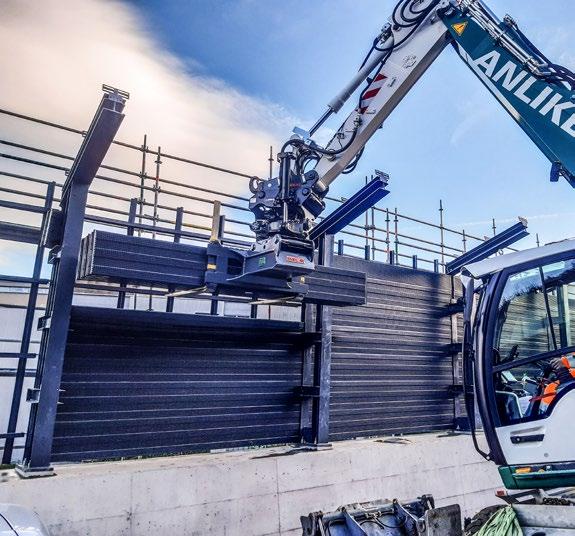

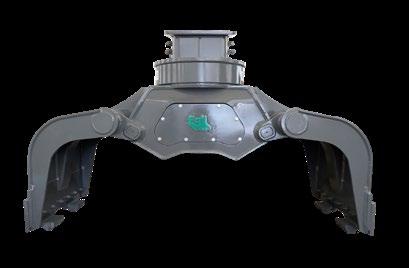

Der Egli Mehrzweck- und Sortiergreifer ist ein vielseitig einsetzbarer Greifer für die unterschiedlichsten Einsätze und Bearbeitung diverser Materialien. Der Greifer kommt beispielsweise bei der Sortierung von Bauschutt sowie Verladung und Sortierung von Recyclingmaterialien zum Einsatz. Der Greifer ist zudem hilfreich beim Rückbau des Schienennetzes. Auf Wunsch können die Greiferschalen auf die jeweiligen Kundenbedürfnisse angepasst werden.

Egli Sortiergreifer Einsatzvideo (G) = Greifer auf-zu (D) = Greifer Drehen

Druck (DBV Trägergerät)

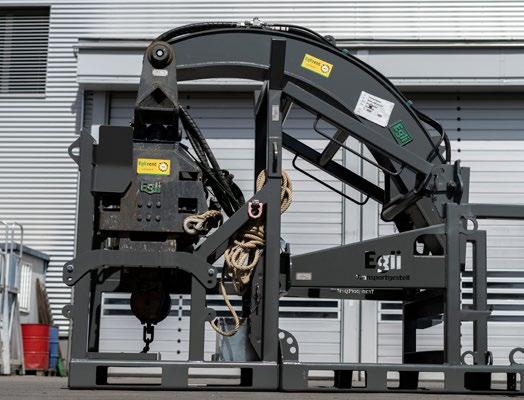

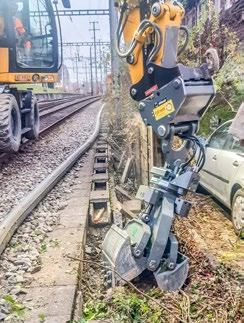

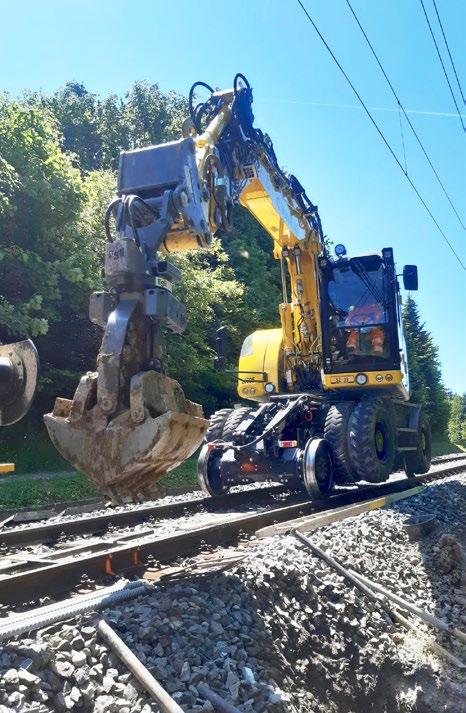

Egli Mastfundamentgreifer

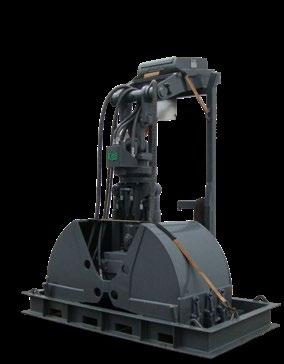

Das Herzstück des Greifers ist der massive und zentral liegende Hydraulikzylinder, welcher mit bis zu 350 bar betrieben werden kann. Starke Seitenkräfte werden durch die speziell dafür entwickelte Zwangsführung vom Zylinder ferngehalten und direkt auf den dafür ausgelegten Body abgeleitet.

Die Drehbewegung wird mit einem robusten Stirnradgetriebe ausgeführt und kann damit endlos um 360° gedreht werden. Um dem Verschleiss und den hohen Kräften zu trotzen, werden die Schalen komplett aus Hardox gefertigt. Die schlanke Bauform der geschraubten Zähne verringert den Eindringwiderstand der Schalen auf ein Minimum.

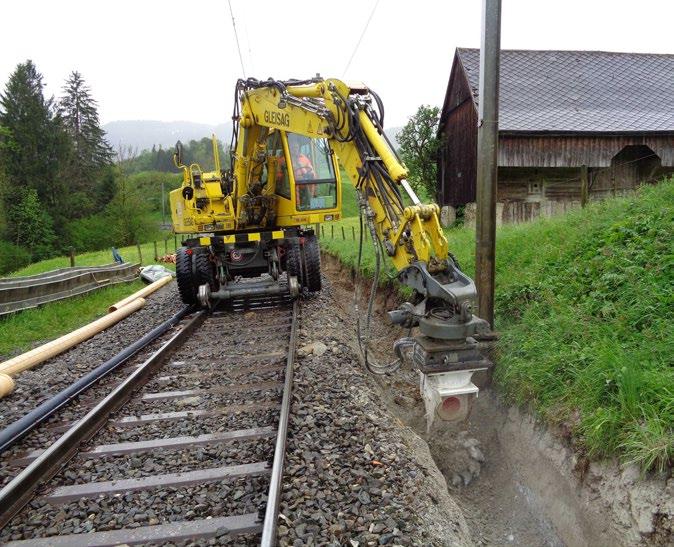

Einsatzgebiet ist hauptsächlich der Gleisbau, vor allem zum zeitsparenden Ausheben von Mastfundamentlöchern dank grossem Inhalt (190 l) der Schalen.

pendelnd mit Drehwerk

starr mit Drehwerk

starr ohne Drehwerk offen offen offen geschlossen Seite/offen

Egli Mastfundamentgreifer Einsatzvideo

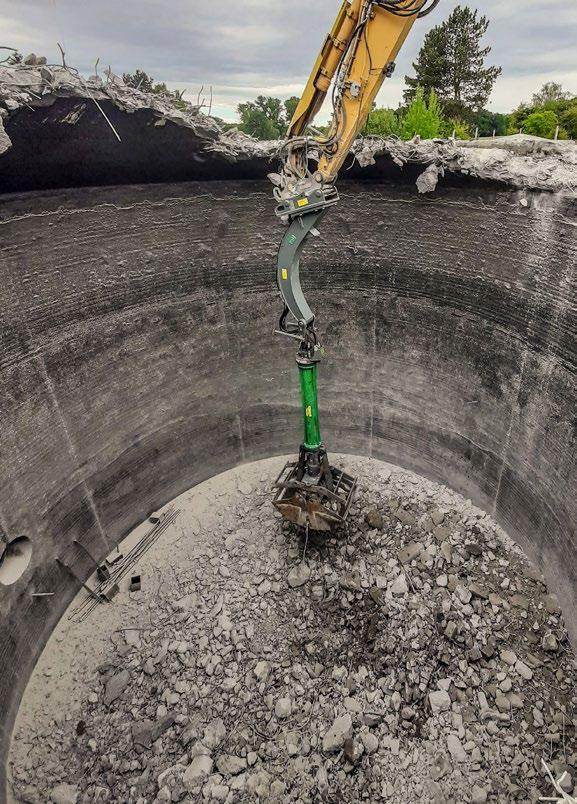

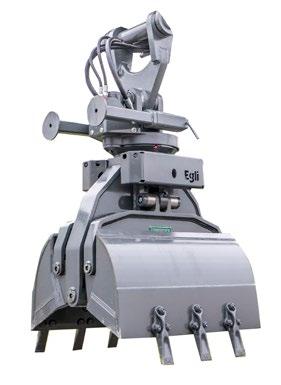

Pendelgreifer

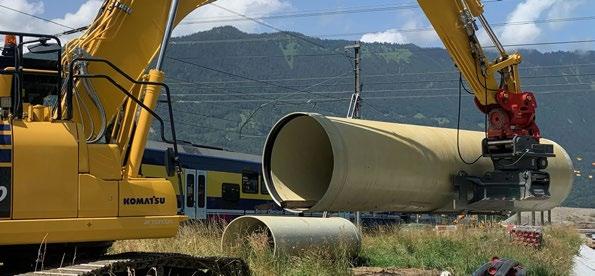

Der Pendelgreifer ist ein vielseitig einsetzbarer Tiefbaugreifer für den typischen Hydraulikbaggerbetrieb. Er eignet sich unter anderem zum Ausschachten und Ausbaggern von gewachsenen Böden, Ziehen von Gräben und Kabelschächten, Verladen von Rückbaumaterial, Erde, Kies und Sand sowie Heben von Gegenständen aller Art.

1 Auswerfer je Schnittbreite

2 Aufnahme OilQuick® und Fremd

3 Galgen

Pendelgreifer Einsatzvideo

Betonsäge

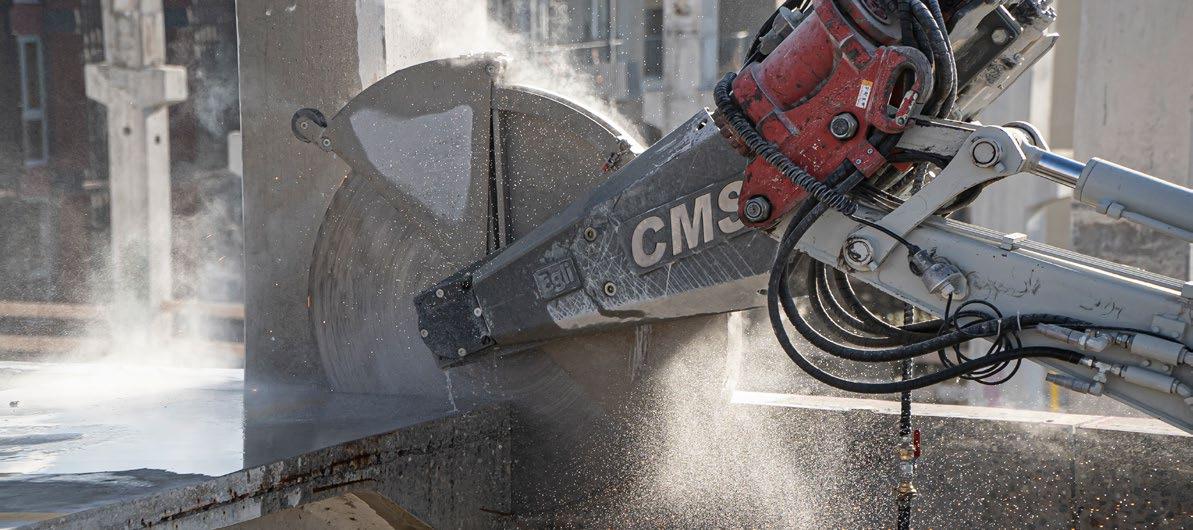

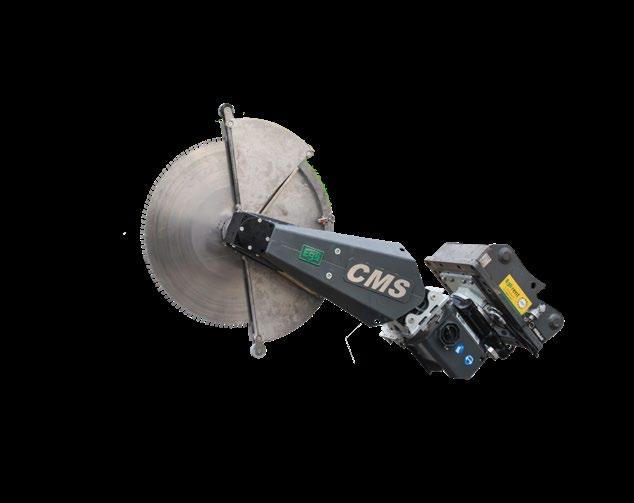

Die Betonsäge ist ein leistungsstarkes Schneidewerkzeug, das speziell für anspruchsvolle Arbeiten im Gleisbau entwickelt wurde. Sie ermöglicht präzises Trennen von Stahl, Beton und Stahlbeton, was besonders beim Ausbau oder der Instandhaltung von Schieneninfrastrukturen von grosser Bedeutung ist. Dank modernster Diamant-Technologie gewährleistet die Betonsäge hohe Schnittgeschwindigkeit und Langlebigkeit, selbst unter härtesten Bedingungen.

*Einstellung: Hammer=einfachwirkend / HA // Schere=doppelwirkend / SC

Auf Anfrage maximale Schnitttiefe 800 mm

Waagrechte, Senkrechte und diagonale Schnitte

Boden-, Wand- und Deckenbündige Schnitte

Optimale Wasserkühlung des Sägeblattes aus der Mitte, beidseitig

Winkelanzeige in zwei Achsen

Materialabhängige Schnittkraftanpassung

Überlastungsschutz für Sägeblatt

Variable Drehzahl

Drehzahlüberwachung

Automatische Drehzahlregelung

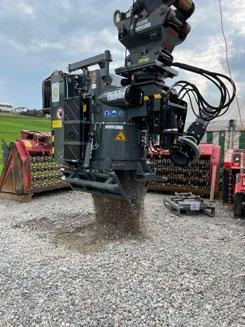

Verdichterplatte

Die Verdichterplatte ist ein unverzichtbares Werkzeug im Gleisbau, da sie für die optimale Verdichtung von Schotter und Untergrundmaterial sorgt. Sie gewährleistet eine stabile Grundlage für das Gleisbett, was entscheidend für die Tragfähigkeit und Langlebigkeit der Schienen ist. Dank ihrer hohen Schlagkraft und Präzision kann die Verdichterplatte auch in engen Bereichen effizient eingesetzt werden. Dies macht sie ideal für Arbeiten zwischen den Schienen oder an schwer zugänglichen Stellen. Durch den Einsatz der Verdichterplatte wird die Sicherheit und Stabilität der Gleisanlagen deutlich verbessert und gerade das Verdichten von Böschungen wird massiv vereinfacht.

Für jeden Einsatzzweck der richtige Aufsatz

Empfohlene Baggerklasse t 8 - 15

Gewicht* mit Drehwerk kg 585

Wechselplatte mm 640/800/1'000/1'200/1'400

Verdichterfuss mm 800 x 200/1'000 x 400

Höhe mm 630

Schütthöhe / Auflast 40-60 cm / 4 t

Verdichtungsassistent VA – ja Ölbedarf l/min 55 - 140

Arbeitsdruck bar 250 - 310 Zentrifugalkraft kN 68 Frequenz Hz 38

Um Ihre Verdichterplatte für alle Baustellenbelange zu wappnen, bieten wir für jeden Einsatzzweck den richtigen Aufsatz. Ein hydraulischer Wechseladapter (WA) erlaubt den sekundenschnellen Wechsel zwischen verschiedenen Anbauplatten, die Ihre Verdichter im Handumdrehen für sämtliche Verdichtungsanforderungen perfekt ausstatten.

Verdichterfuss für den Bereich zwischen den Schwellen, punktgenau verdichten 800x200 mm oder 1'000x400 mm

Doppelfussplatte

Spundwandklemme

Flexibel rammen und ziehen

Schaffussplatte

Wechselplatten von 360 bis 2'000 mm Breite

Für die Rohrleitungszone

Ideal bei bindigen Böden

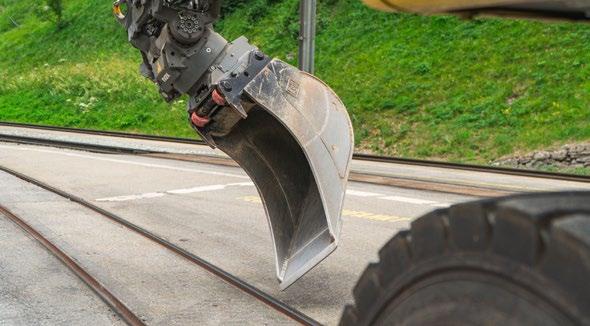

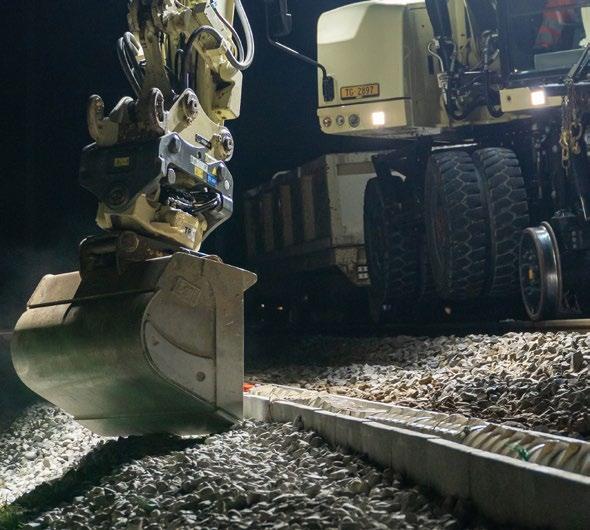

Rail-Tieflöffel

Der Rail-Tieflöffel ist ein speziell entwickeltes Werkzeug, das im Gleisbau eine zentrale Rolle spielt. Sein Hauptzweck liegt darin, präzise und effiziente Aushubarbeiten in Bereichen durchzuführen, die schwer zugänglich sind, wie beispielsweise zwischen den Schienen oder in unmittelbarer Nähe der Gleisanlagen. Dank seiner kompakten und robusten Bauweise kann der Rail-Tieflöffel auch in engen Räumen eingesetzt werden, ohne dabei die umliegenden Gleisstrukturen zu beschädigen.

Ein weiterer Vorteil des Rail-Tieflöffels ist seine Vielseitigkeit und Präzision. Er ermöglicht das gezielte Entfernen von Schotter, Erde oder anderen Materialien, die für die Stabilität und den Unterhalt der Gleisanlagen wichtig sind. Durch die hohe Beweglichkeit des Löffels können Arbeiten schneller und sicherer ausgeführt werden, was insbesondere bei zeitkritischen Projekten, wie Reparatur- oder Wartungsarbeiten, von grossem Vorteil ist.

Das ESCO Zahnsystem bietet eine zuverlässige und vielseitige Lösung für verschiedene Anwendungen. Es umfasst die Super-VSerie (ETL 12-85) und die Ultralok-Serie (ETL 105-550), die sich durch ihre robuste Bauweise und Langlebigkeit auszeichnen. Je nach Bedarf können unterschiedliche Zahnspitzentypen gewählt werden, um optimale Ergebnisse bei verschiedenen Materialien zu erzielen. Alternativ besteht auch die Möglichkeit, statt der Zähne ein Messer zu verwenden, was sich besonders für präzise Schneid- oder Abtragungsarbeiten eignet. Fremdsysteme sind auf Anfrage ebenfalls verfügbar, um individuelle Anforderungen abzudecken.

1. Alle Löffel sind sowohl mit als auch ohne Zähne bestellbar.

ETL = Egli Tieflöffel * nach SAE Norm -TR = Tiltrotatorform

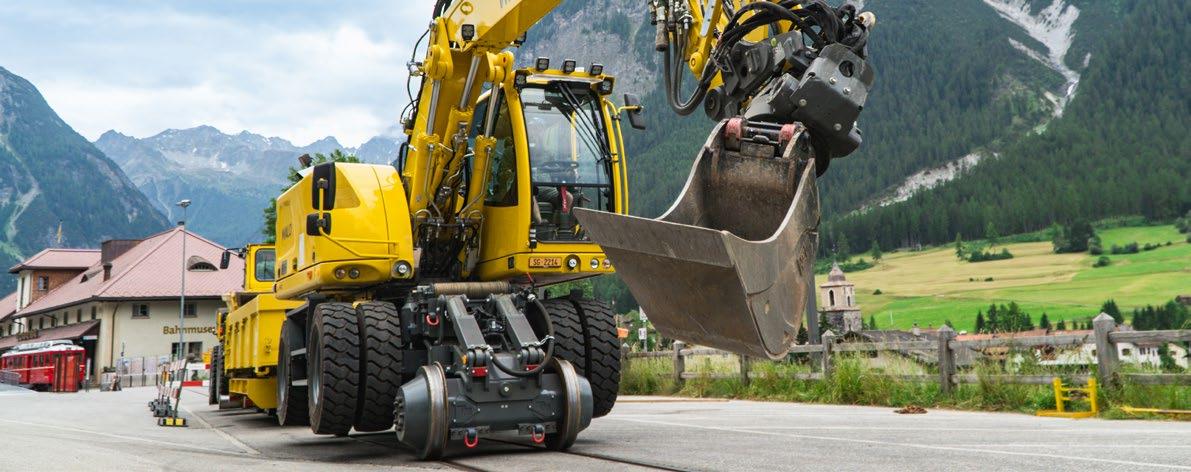

Rail-Humuslöffel

Der Rail-Humuslöffel ist ein vielseitiges Anbaugerät, das speziell für den Einsatz in Erdarbeiten und Landschaftsbau entwickelt wurde. Er eignet sich hervorragend für das präzise Abtragen, Umschichten und Verteilen von Humus, Erde oder anderen lockeren Materialien. Besonders geschätzt wird der Humuslöffel für seine breite und abgerundete Form, die eine schonende Bearbeitung des Bodens ermöglicht, ohne ihn zu verdichten oder zu beschädigen.

Der Rail-Humuslöffel zeichnet sich durch seine hohe Lade- und Tragfähigkeit aus, was die Arbeitsabläufe effizienter gestaltet. Er ist ideal für Projekte, bei denen ein gleichmässiger Materialauftrag oder eine präzise Geländemodellierung erforderlich ist, beispielsweise bei der Anlage von Grünflächen, Böschungen oder Gräben. Dank seiner stabilen Konstruktion und der hochwertigen Materialien ist er zudem langlebig und für anspruchsvolle Einsätze geeignet.

Aufnahme nach Kundenwunsch nach Kundenwunsch

Schnittbreite (mm) Inhalt (l)*

Technische Daten Schwenkantrieb

EHL = Egli Humuslöffel *nach SAE-Norm; Messungsangabe ohne Schüttblech! -TR = Tiltrotatorform

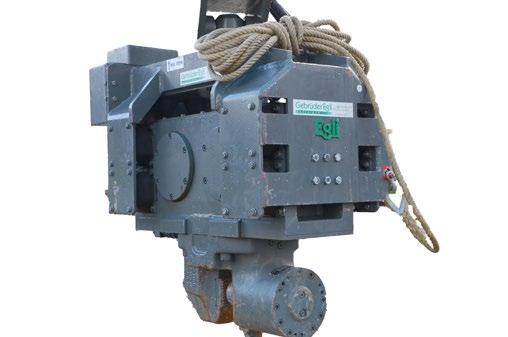

Viboramme Bagger

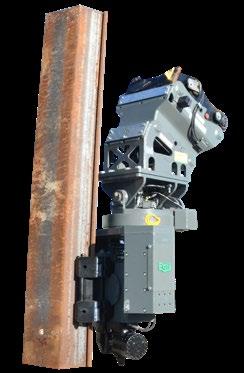

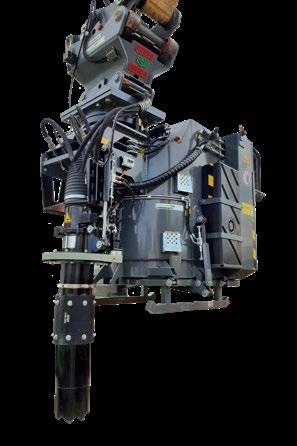

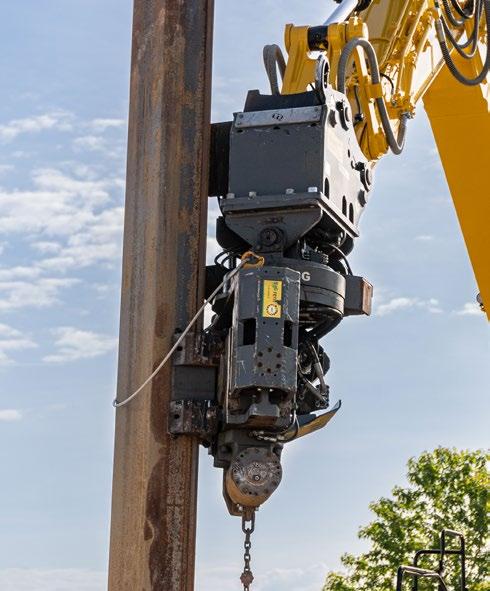

Die kompakten und leichtgewichtigen Vibrorammen können an alle gebräuchlichen Bagger angebaut werden. Die Energieversorgung erfolgt über die Baggerhydraulik und die Ansteuerung über die Bedienhebel des Baggers. Verschiedene Grössen und nützliches Zubehör stehen für die verschiedensten Aufgaben zur Verfügung.

Egli Rammtechnik

Einsatzvideo

Spezialspannzangen sind auf Anfrage verfügbar oder können nach Kundenwunsch gebaut werden.

Hydr. Ölbedarf bei mind. 200 bar

mit Standard

Gewicht* = ohne Adapterplatte

Vibroramme Seitengriff

Seitengrifframmen sind in der Lage, in einem Arbeitsgang das Rammgut aufzunehmen, zu spannen und dann mittels Vibration in den Boden oder aus dem Boden zu rammen. Vor allem bei beschränktem Bauraum oder beschränkter Höhe ist dies der entscheidende Vorteil, da herkömmliche Vibrorammen von oben auf das Rammgut aufsetzen müssen. Die Seitengrifframmen können, ohne Eingriff in die Bordhydraulik, an nahezu jeden handelsüblichen Bagger angebaut werden. Die Energieversorgung erfolgt über die Baggerhydraulik und die Ansteuerung über die Bedienhebel des Baggers.

Spezialspannzangen sind auf Anfrage verfügbar oder können nach Kundenwunsch gebaut werden.

Ölbedarf bei mind. 200 bar l/min

Gewicht* = ohne Adapterplatte

Egli Hydraulikmagnet

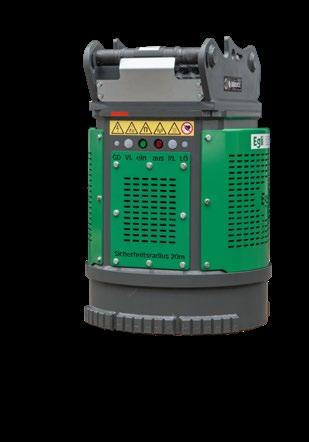

Das Egli Hydraulikmagnet wurde 2007 entwickelt und seitdem ständig optimiert, um die beste Leistung zu erzielen. Prozesse wie Aufräumen, Sortieren und Verladen sind dank dem Egli Hydraulikmagnet eine Leichtigkeit. Automatisierte Sortier- und Rückbauarbeiten sparen Zeit und garantieren eine einwandfreie Qualität des Recyclingmaterials sowie dessen reibungslose Weiterverarbeitung.

Gewicht ohne Adapterplatte

Betriebsdruck bar 200

Volumenstrom / empfohlen l/min 35-70 / 50

Bagger Druckbegrenzungsventil bar 350

Rückstaudruck Rückleitung bar 25

Rückstaudruck

Leistungsbedarf

Abwurfsteuerung ja Höhe ohne Adapter

Aussendurchmesser

Hydraulikanschluss (Vor- und Rücklauf) S 20

Hydraulikanschluss (Greifen/Drehen links) L 10

Hydraulikanschluss

Optional

Drehwerk

Egli Hydraulikmagnet 720 mit Drehwerk

Egli Hydraulikmagnet Einsatzvideo

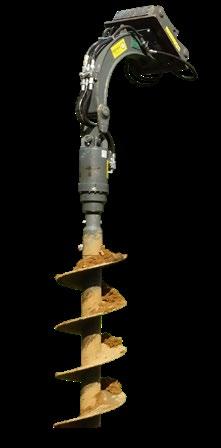

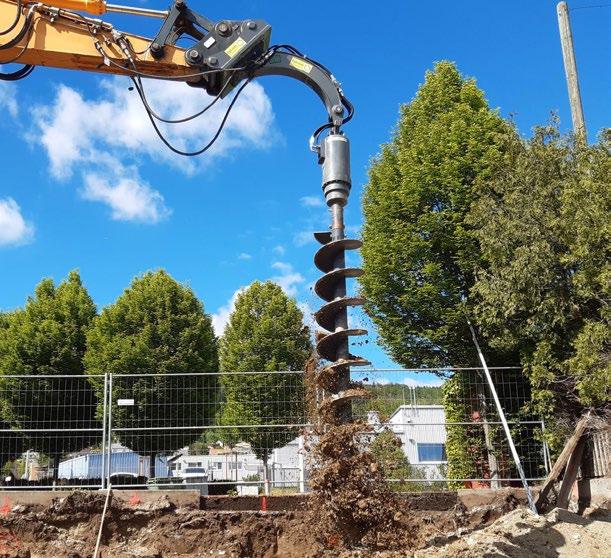

Bohrantrieb

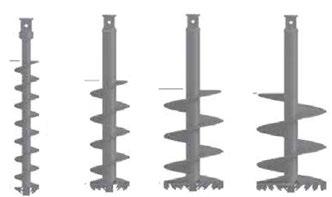

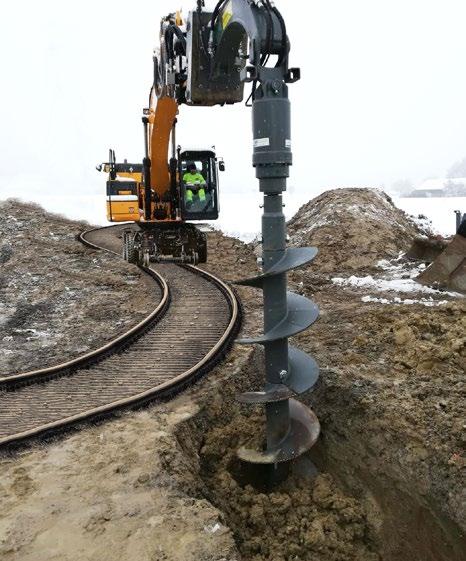

Mit einem Bohrantrieb haben Sie viele Möglichkeiten:

Löcher bohren für Zaunpfosten, Wurzelballen, Baustellenabschrankungen, Schächte, Brunnen, Punktfundamente, Sickerschächte, Erdwärmekörbe und vieles mehr.

Baggerklasse t 10 - 15

Bohrschnecken Ø mm 250/400/600/800

Verlängerungen m 1/1.5/2/3 (max. 6)

Drehmoment Nm 5'024 - 15'071

Betriebsdruck

Optimaler Betriebsdruck

Optimaler

Antriebshöhe

Antriebsgewicht

Schaftwelle (STD)

/ 4-Kant

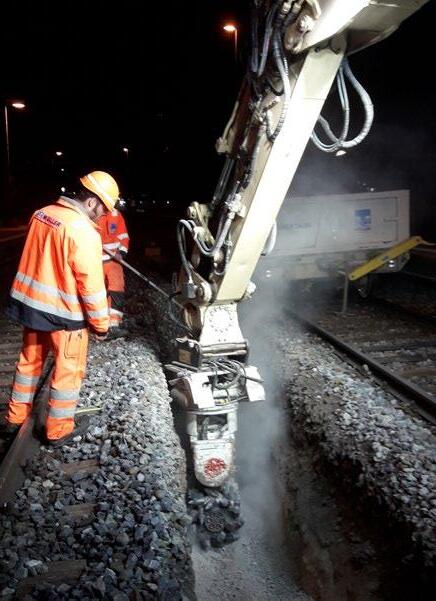

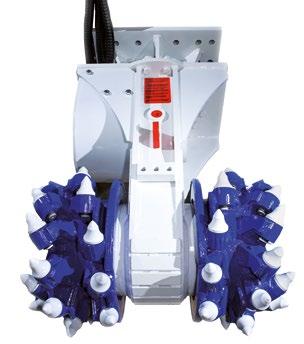

Felsfräse

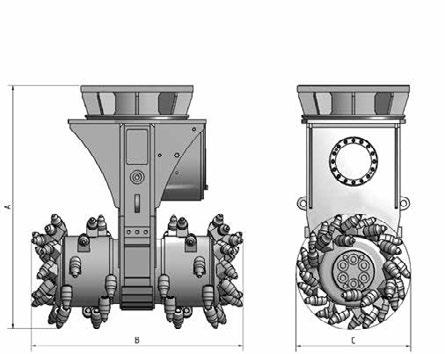

Die Querschneidkopffräsen eignen sich besonders für Arbeiten im Kanal- und Tunnelbau, im Spezialtiefbau, beim Abbruch, zum Fräsen von Gräben und zum Vermischen von Bodenformationen. Das vibrationsarme und leise Arbeiten der Spezialfräsen ermöglicht auch den Einsatz in sensiblen Bereichen. Fräsen des Types 650 mit oder ohne Drehwerk kommen auch immer mehr im Gleisbau zum Einsatz.

Baggerklasse

Nennleistung

Höhe der Fräse (A)

Breite des Standardschneidkopfes (B)

Durchmesser des Standardschneidkopfes (C)

Empfohlene Drehzahl

Empfohlene Ölmengen

Meisselanzahl

Standardmeissel

Egli Frästechnik Einsatzvideo

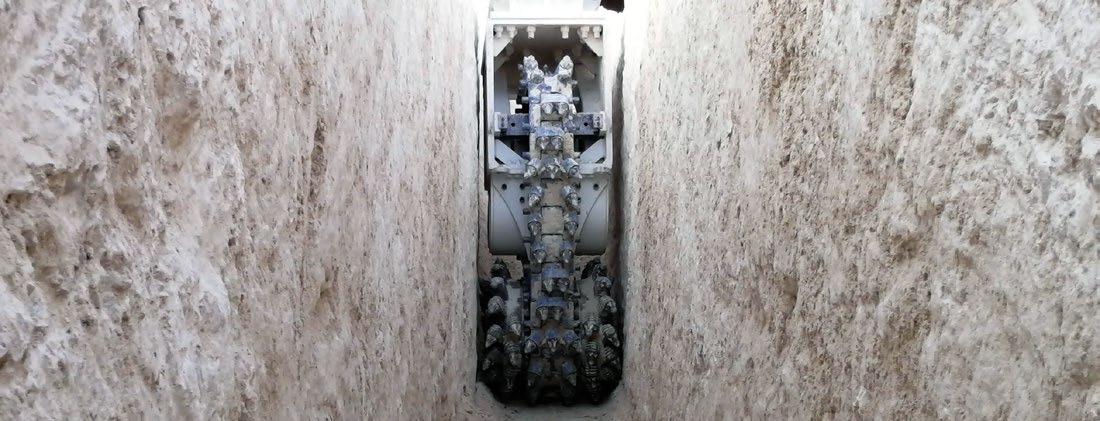

Kettenfräsen

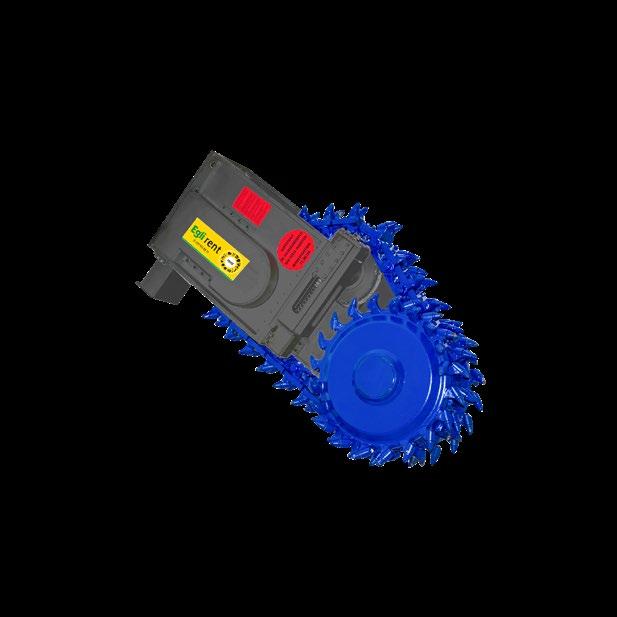

Die Kettenfräsen der Serie EK sind die ersten ihrer Art auf dem Markt. Für Bagger von 2 bis 70 Tonnen konzipiert, werden sie in Gesteinen mit einer einaxialen Druckfestigkeit bis 140 MPa optimal eingesetzt. Schmale und tiefe Kanalgräben mit einer Breite ab 480 Millimeter können mit diesen Maschinen effizient, erschütterungsarm und konturgenau ausgefräst werden.

Die Kettenfräse ist ein spezialisiertes Werkzeug, das im Gleisbau für präzise und effiziente Arbeiten eingesetzt wird. Sie eignet sich hervorragend zum Fräsen von Gräben entlang der Gleise, beispielsweise für die Verlegung von Kabeln, Drainagen oder die Vorbereitung von Fundamenten. Dank ihrer robusten Bauweise und leistungsstarken Fräskette kann sie selbst in schwierigem Boden und beengten Bereichen präzise Ergebnisse liefern.

Baggerklasse empfohlen t

Nennleistung kW

Länge der Fräse (A) mm

Breite des Schneidkopfes (B) mm

Durchmesser des Standardschneidkopfes (C) mm

Gehäusebreite des Antriebs (D) mm

Drehzahl empfohlen U/min

Volumenstrom empfohlen (150 bar) l/min

Volumenstrom max.1 l/min

Betriebsdruck max.1 bar

Drehmoment max. bei max. Betriebsdruck Nm

Schneidkraft max. bei max. Drehmoment kN

Druckfestigkeit einaxial max. MPa

Gewicht kg

Meisselanzahl auf Schneidkopf Stk.

Meisselanzahl auf Fräskette Stk.

Standardmeissel 2 Typ

Einstellung HA/SC3

15/46/38/22 C

1 Die in den Tabellen angegebenen Maximalwerte für Druck und Volumenstrom können nicht gleichzeitig in Anspruch genommen werden. Halten Sie für Ihre konkreten Anwendungsfälle bitte mit uns Rücksprache.

2 Eine Übersicht der verschiedenen Meissel finden Sie in unserem Egli Webshop.

3 Einstellung: Hammer=einfachwirkend / HA // Schere=doppelwirkend / SC  ER 16/46/38/20 C 

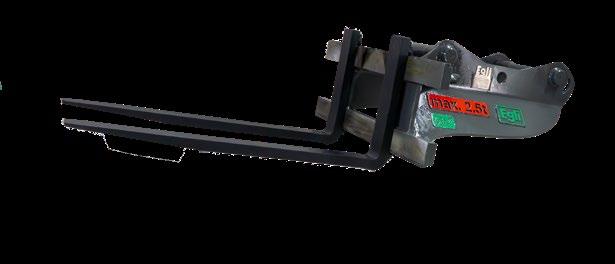

Egli Palettengabel

Die Palettengabel ist zum Anheben von Ladeeinheiten wie Paletten, Gitterboxen, Container etc. bestimmt. Die Palettengabel ist auch ideal in Kombination mit einem Tiltrotator. So können Sie bei engsten Raumverhältnissen die Lasten auch an schwer zugänglichen Bereichen einfach und sicher positionieren. Mit einem geringen Eigengewicht zeichnet sich das Gerät durch eine hohe Traglast aus. Um die Lasten sicher tragen zu können, können die Gabeln manuell verstellt werden. Falls der Bagger keinen Rotator besitzt, besteht auch die Möglichkeit, das endlos drehende Drehwerk auf der Palettengabel zu montieren. Die drehbare Palettengabel kann durch ein fest montiertes Drehwerk endlos gedreht werden, wodurch noch mehr Flexibilität erreicht wird.

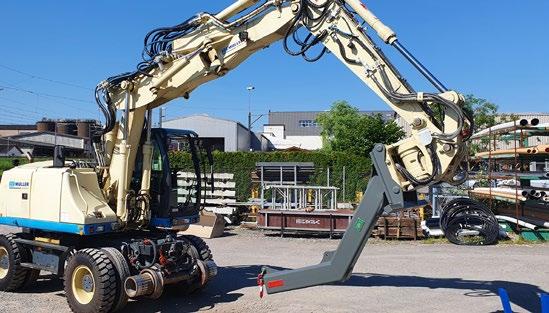

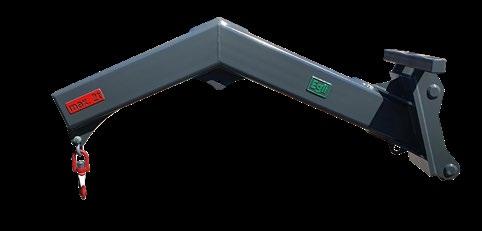

Egli Lastarm

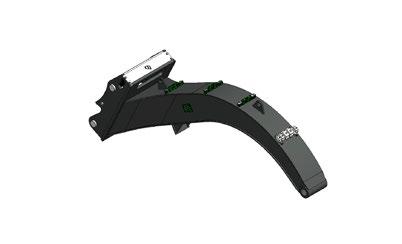

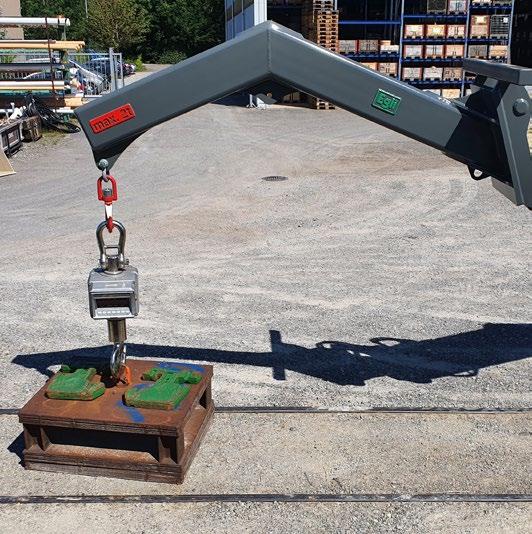

Der Lastarm ist ein Lastaufnahmemittel und dient der Verlängerung des Baggerstiels zur Erzielung einer grösseren Reichweite. Das geringe Eigengewicht des Lastarms kommt der Lastkraft zugute, was sich z.B. beim Betonieren als besonders positiv auswirkt. Der Egli Lastarm ist auf Anfrage mit fast jeder Schnellwechsleraufnahme im Markt erhältlich.
