Egli Betonmischschaufel DE

Page 1

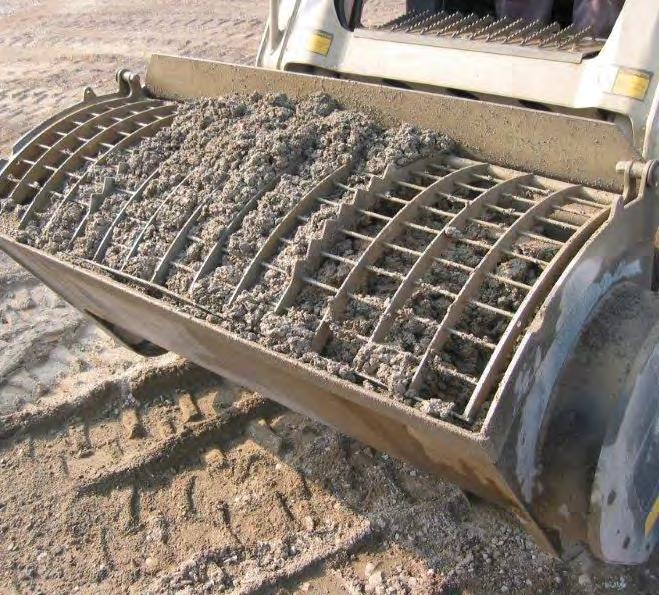

Betonmischschaufel

Die Vorteile

auf einen Blick

Verwendung mit Ihrem Maschinenpark

Die Betonmischschaufel kann mit jedem Maschinentyp betrieben werden und erweitert somit dessen Anwendungsbereich.

Beton überall einsetzbar

Mit der angebauten Betonmischschaufel kann der Beton mit der Baumaschine überall zubereitet und transportiert werden.

Auslass auch in Hochlagen

Die Hebemöglichkeit des Baufahrzeuges an dem die Betonmischschaufel angebracht ist, wird zum Ablassen des Betons optimal genutzt.

Geringe Montagekosten

Für die einfache Montage Ihrer Betonmischschaufel können Sie auf unsere Fachkompetenz und Unterstützung zählen.

Verkürzte Beton-Zubereitungszeiten

Dank der besonderen Schneckenwelle wird der Beton in nur 3 Minuten vollkommen aufgemischt.

Verhindert die Trennung der Komponenten

Die Schneckenwelle dreht sich auch während der Fahrt fortlaufend und erhält die Mischung in einem optimalen Zustand.

Die Anwendung

1. Phase: Beladen

Das Beladen des Materials erfolgt direkt mit der vorne an der Maschine angesetzten Betonmischschaufel. Dann werden Wasser und Zement in der gewünschten Menge hinzugegeben. Ladezeit: 30 Sekunden

2. Phase: Mischen

Die besondere Formgebung der Schneckenwelle treibt die Mischung von beiden Seiten zur Mitte. Dank dieser Zwangsmischung wird ein Beton der besten Qualität gemischt. Mischzeit: 3 Minuten

3. Phase: Ablassen

Mit der Maschine, an der die Betonmischschaufel angebracht ist, kann der Beton auch von hohen Positionen aus abgelassen werden. Die Betonmischschaufel ist mit einer hydraulisch zu betätigenden Öffnung auf der Unterseite zum Ablassen des Betons ausgestattet. Mit dem mitgelieferten flexiblen Abflussrohr kann der Beton gezielt an den gewünschten Stellen abgelassen werden. Ablasszeit: 2 Minuten

Betonmischschaufel

Modell S 25 S 75

Baggerklasse (Tonnen) 7 -10 18 - 24

Antrieb Kette Kette Fassungsvermögen (Liter) 250 750 Leergewicht (kg) 350 950

Betongewicht max. (kg) 600 1800

Auslass-Schiebezylinder hydraulisch hydraulisch Volumenstrom (Liter/min) 41-75 123-240 Betriebsdruck (bar) 140-180 180-200 Abmessungen (BxLxH/cm) 155x90x75 195x125x120

Alle Betonmischschaufeln sind mit hydraulischen Danfoss-Motoren, Schutzabdeckung des Auslass-Schiebezylinders, flexiblem Ablassrohr, Schutzgitter, elektromagnetischem Ventil und maschinenspezifischen Anbaulaschen ausgestattet.

Schneckenwelle aus verschleissfestem HARDOX 500 Stahl.

Optional: Interne Schaufelauskleidung aus HARDOX 450. Optional: Funktion Schutzgitter hydraulisch öffnen.

S 20 + S 25

Service und Qualität mit Bestand

Über 250 Anbaugeräte ab Rossrüti oder Biel direkt verfügbar! rent@gebr-egli.ch

Gebrüder Egli Maschinen AG

Konstanzerstrasse 14

CH-9512 Rossrüti / Wil SG

+41 (0)71 913 85 60

www.gebr-egli.ch

info@gebr-egli.ch

2024_04
