Pinza demolitrice Egli
Tecnologia sofisticata per una demolizione efficiente
Innovazione e qualità ai massimi livelli
Rivoluzionaria nel campo della demolizione
La pinza demolitrice Egli è composta da un body e da sei ganasce intercambiabili per i vari lavori di demolizione. Sono disponibili le seguenti misure di pinze demolitrice Egli:
XMB 0.9 per escavatori da 8 a 15 t
XMB 1.6 per escavatori da 15 a 25 t
XMB 2.8 per escavatori da 18 a 30 t
XMB 3.7 per escavatori da 30 a 50 t
XMB 5.4 per escavatori da 45 a 85 t
Questa pinza demolitrice rivoluziona il concetto di demolizione utilizzato finora: consente di risparmiare una fase di lavoro!
Concetto di demolizione classico
1.
Demolizione con pinza demolitrice
Frantumazione e taglio simultanei
Materiale lavorabile in frantoio
Polveri = non riciclabili, comportano costi di smaltimento in discarica
Materiale di demolizione trasformato in materiale di riempimento RC o utilizzato per la produzione di calcestruzzo RC
Demolizione
2. Frantumazione
3. Scarico

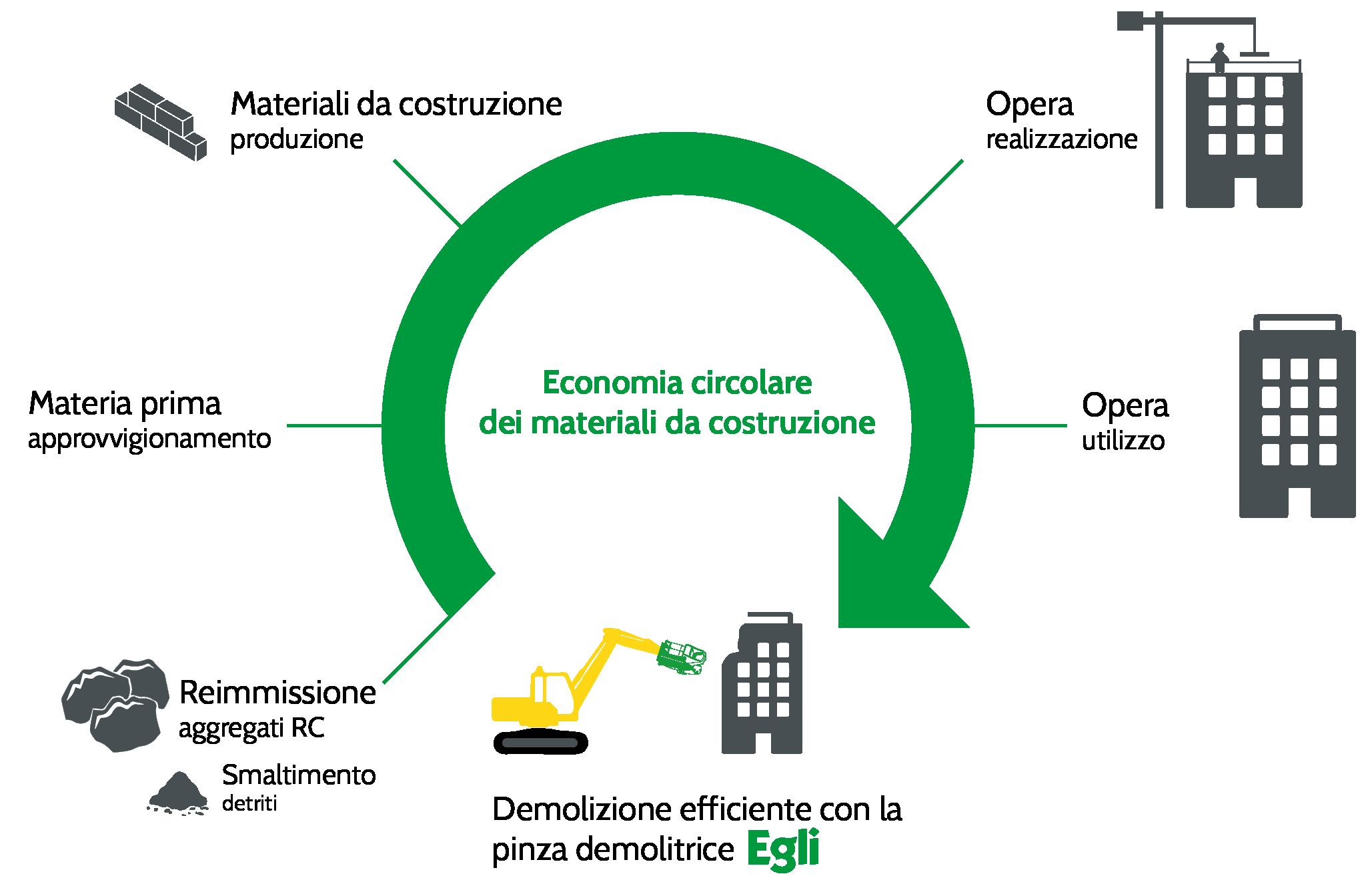

Il calcestruzzo riciclato nell'economia circolare dei materiali da costruzione

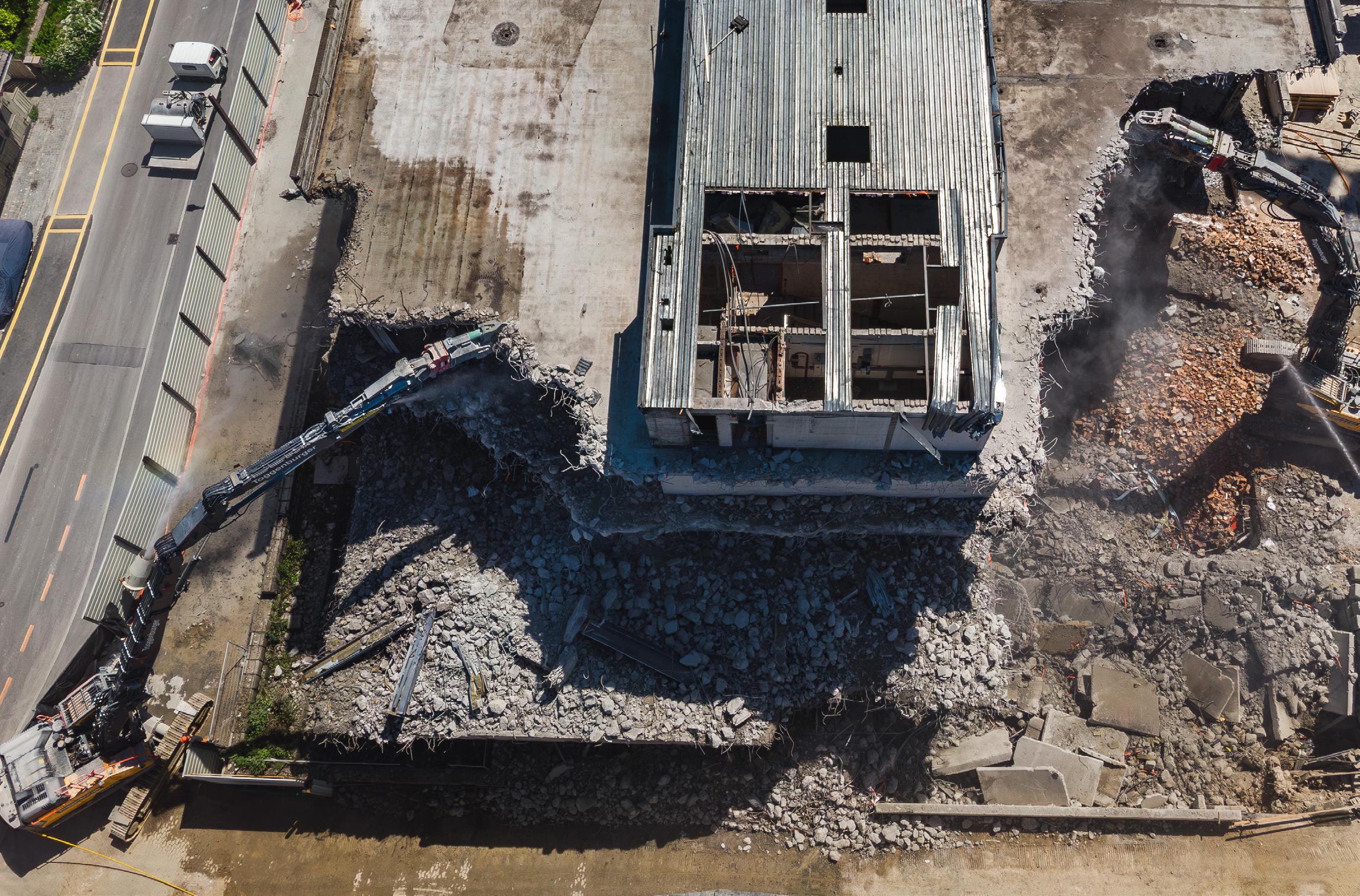

Smantellamento strutturato anziché demolizione
Gli edifici destinati alla demolizione sono preziose fonti di materie prime per il nostro riciclaggio dei materiali da costruzione. I materiali prodotti vengono separati durante la decostruzione e successivamente riciclati a regola d'arte.
Fino 80% di un'opera può così essere reimmesso nel ciclo dei materiali da costruzione invece di essere smaltito in discarica. Il ciclo dei materiali da costruzione si chiude così e i materiali vengono riciclati continuamente. Allo stesso tempo, ciò consente di realizzare un risparmio in termini di materie prime preziose e di spazio costoso nelle discariche.
Il cerchio verde Egli simboleggia la conservazione delle risorse naturali attraverso la promozione del riciclaggio dei materiali da costruzione e l'utilizzo di materiali sostenibili.

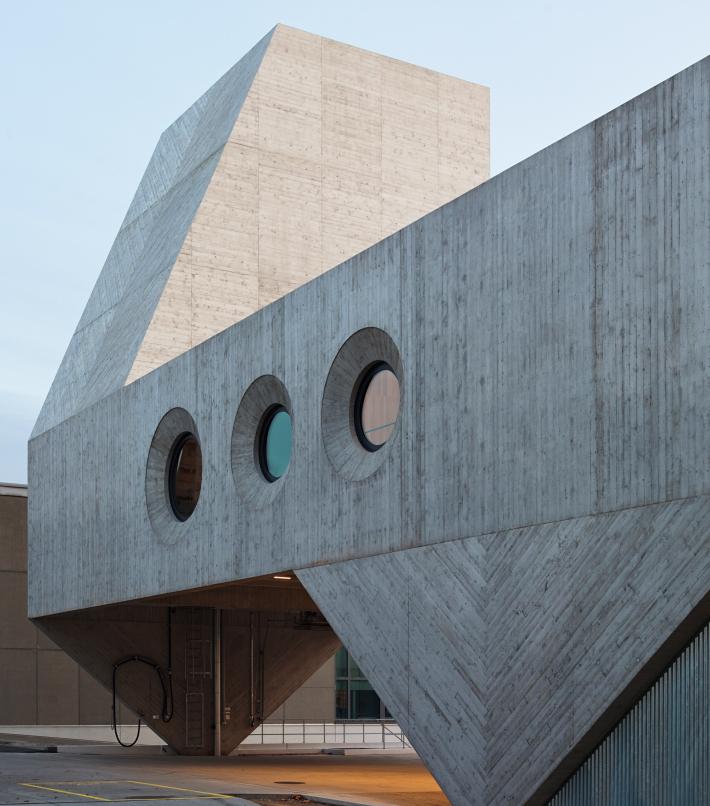

Calcestruzzo riciclato presso il deposito di autobus VBZ e presso il centro di manutenzione ERZ a Zurigo
Maggiori informazioni sul riciclaggio:
Pinza demolitrice Egli Video dell'attrezzature
Materiali di costruzione circolari Svizzera Associazione degli inerti, del calcestruzzo e del riciclaggio
Pagina informativa Urban Mining
Qualità, affidabilità, sostenibilità:
► Oltre 30 anni di esperienza
► Produzione a cura di Gebrüder Egli Maschinen AG
► Componenti prodotti in Svizzera e in Europa
► Sistema idraulico brevettato per il cambio delle ganasce, comandato dalla cabina di guida*
► Sostituzione delle ganasce in circa 2 minuti*
*Modelli 1.6, 2.8, 3.7 e 5.4
► 1989: invenzione della rivoluzionaria ganascia a forma di cassa da parte di Thomas Ostermeyer, successivamente sviluppata e perfezionata da Gebrüder Egli.
Demolizione: frantumazione e taglio simultanei Per una presa ottimale, la forma della ganascia Bionic si ispira alla natura. Ciò consente di frantumare e tagliare contemporaneamente su tre lati.
La natura come modello: forza di presa delle iene, circa 9'000 Newton
Il vostro vantaggio come cliente
Se necessario, mettiamo a disposizione una ganascia di transizione durante la revisione.
Pinza demolitrice Video di presentazione YouTube
Assortimento Egli rent

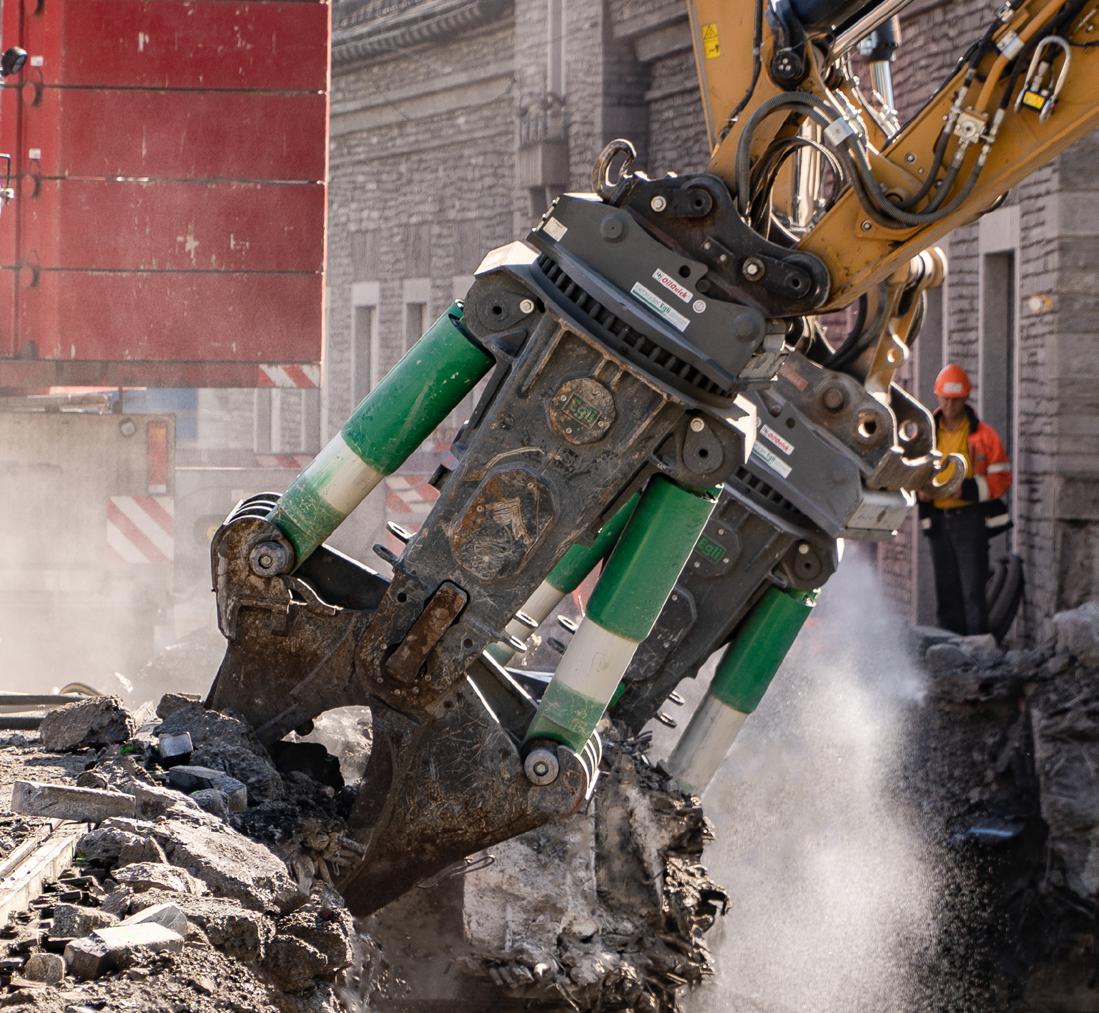

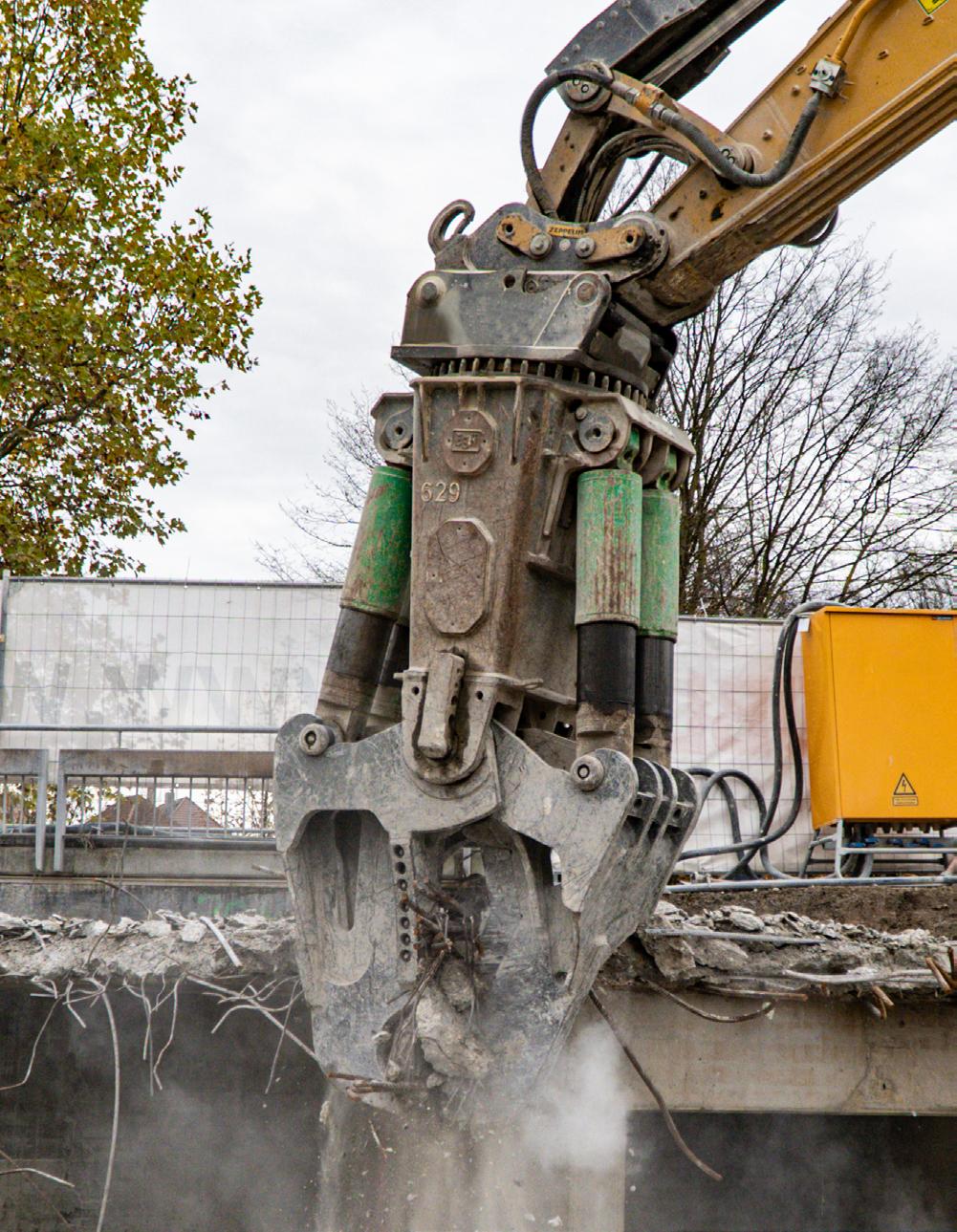

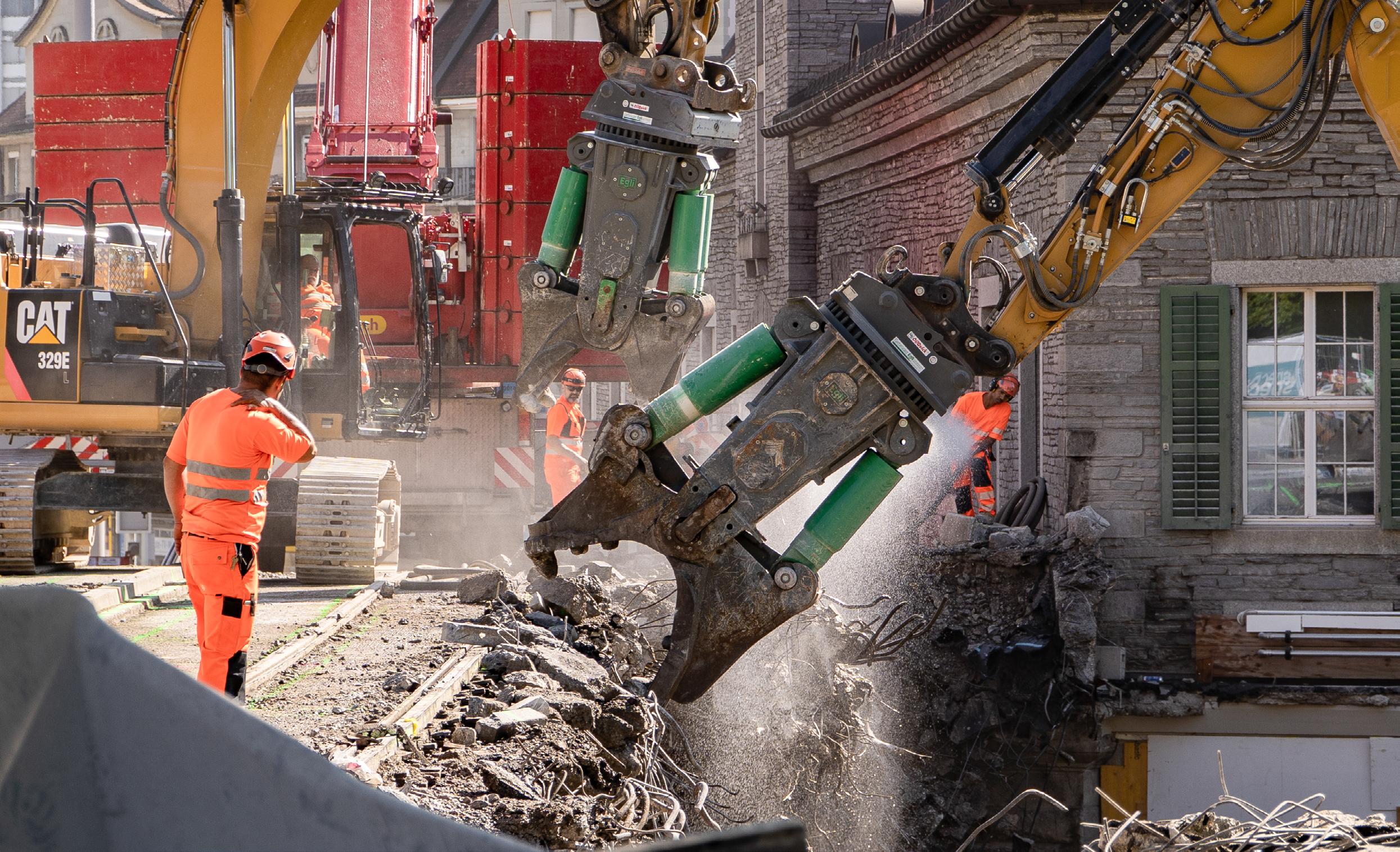

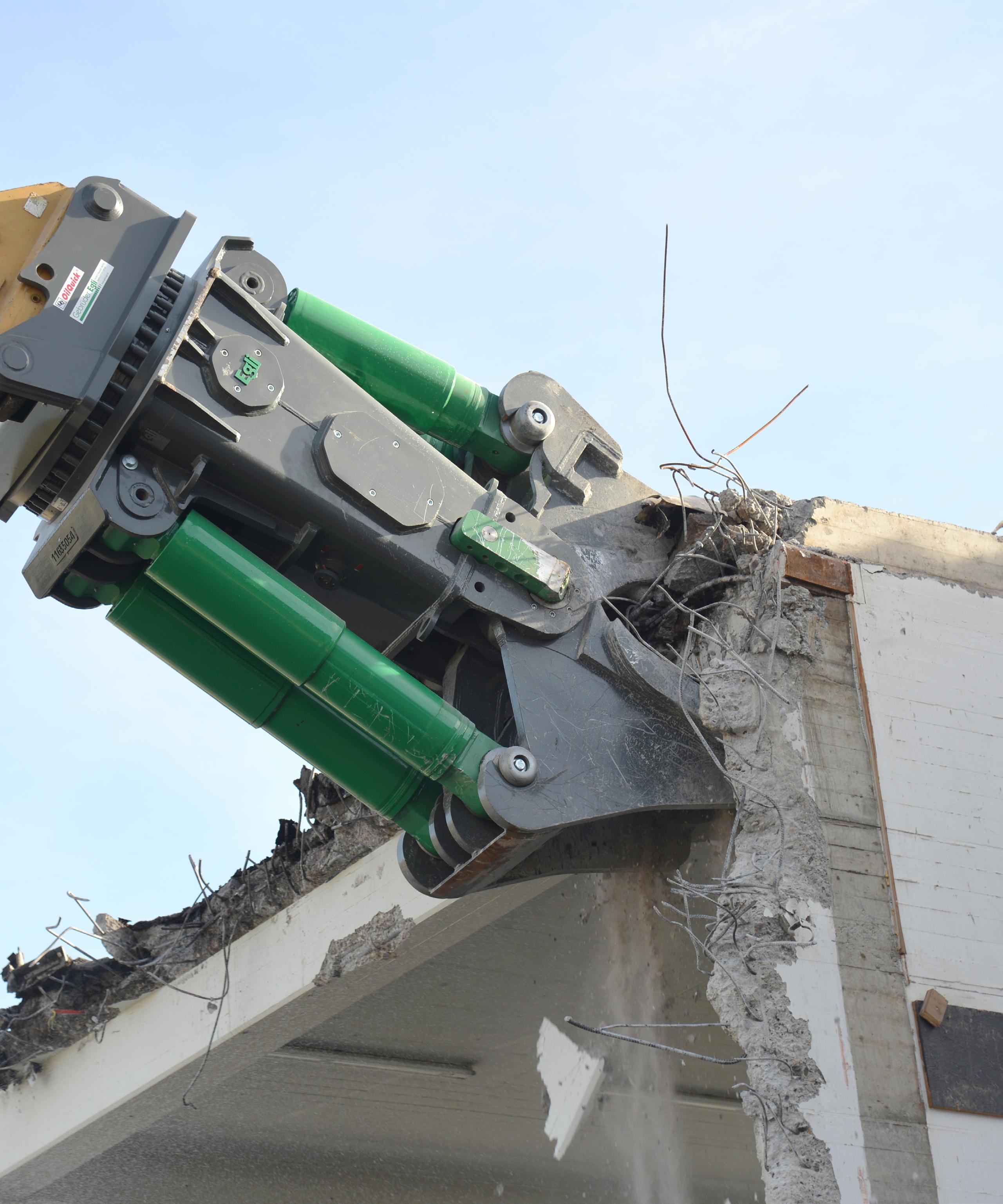

Pinza demolitrice XMB 5.4 con ganascia Bionic
Riflettori puntati sul processo di riciclaggio
Per promuovere il riciclaggio dei materiali da costruzione, Gebrüder Egli Maschinen AG ha creato una delle attrezzature di demolizione più innovative per la produzione di calcestruzzo grezzo di qualità: la pinza demolitrice Egli, più volte brevettata.
Grazie ai design ingegnosi delle diverse ganasce, si ottiene una resa nettamente superiore e una migliore qualità del materiale. Questa preziosa materia prima può essere immessa direttamente nel ciclo di riciclaggio e non deve essere smaltita come detriti nelle discariche.

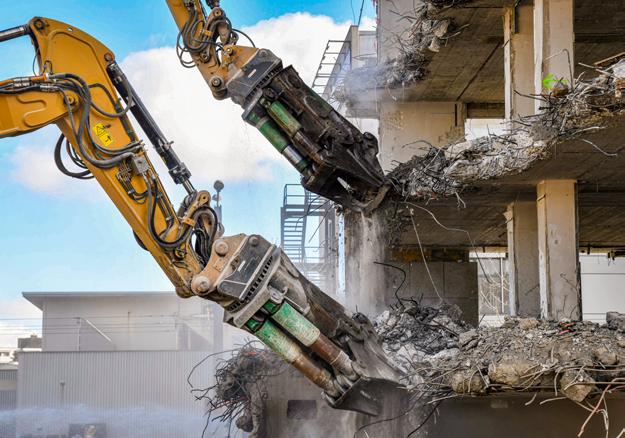

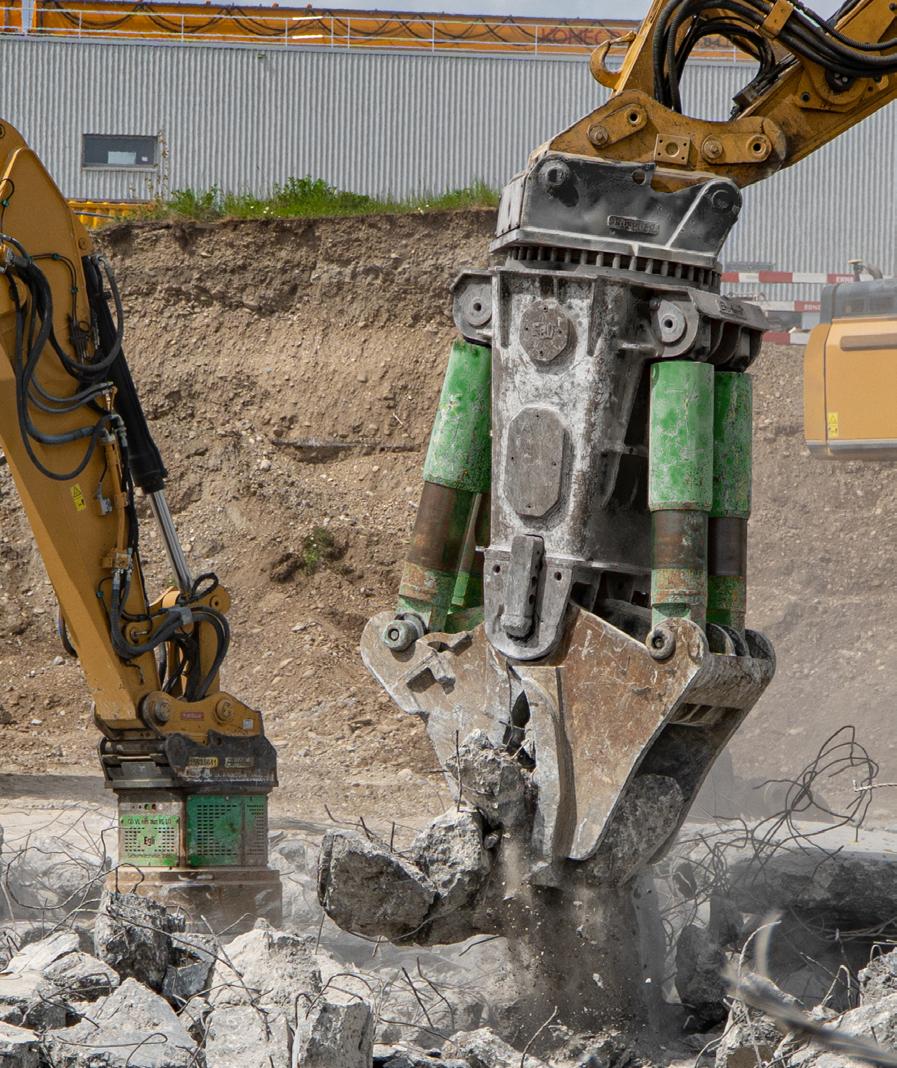

Pinza demolitrice XMB 5.4 con ganascia Bionic

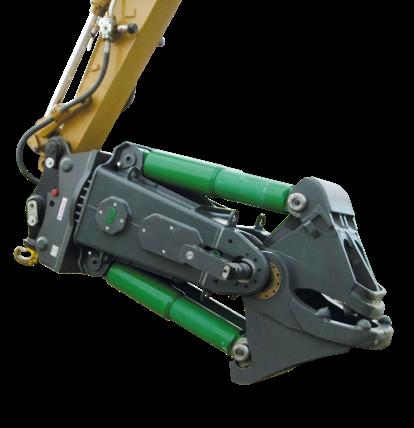

Pinza demolitrice XMB 1.6 con ganascia MultiCut
Panoramica delle caratteristichepotenza per un rendimento elevato
Struttura
Questa pinza potente è progettata in modo tale che tutti i componenti tecnici e le funzioni siano disposti in modo protetto:
- gestione completa dell'olio
- circuito idraulico intercambiabile con sistema di sicurezza
- azionamento rotante con riduzione e ingranaggi e disinnesto automatico sotto carico
- ganasce a scelta
Funzione multi-ganasce (da p. 10)
> ganascia Bionic (illustrazione)
> ganascia TriPod
> ganascia per acciaio
> ganascia polverizzatrice
> ganascia MultiCut
> ganascia per pali
Power pack
> cilindri idraulici completamente protetti
> funzione di accelerazione per la chiusura
> disconnessione del rotatore durante l'operazione di serraggio per proteggere l'attrezzatura e l'escavatore
> tensionamento automatico del sistema di bloccaggio durante la chiusura delle ganasce

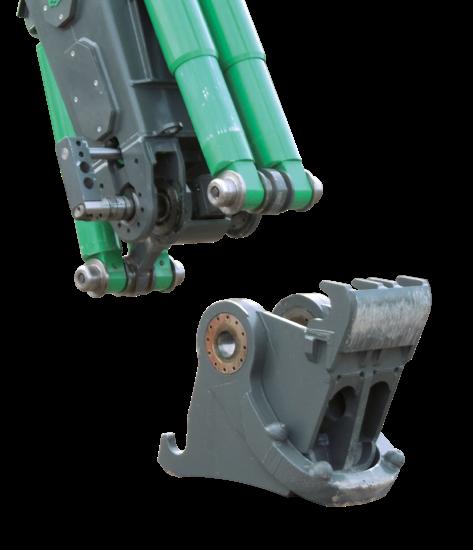

Sostituzione idraulica delle ganasce in circa 2 minuti
Durante i lavori di demolizione e smantellamento, ci si trova spesso di fronte a materiali e situazioni dimensionali molto diverse che richiedono una pinza diversa. Con questa pinza demolitrice, è necessario sostituire solo la ganascia.
► Costi di usura ridotti Grazie a una ganascia adatta a ogni attività
► Materiale idoneo per frantumatore Ferro tagliato a misura, nessuna ulteriore lavorazione necessaria prima del frantoio
► Percentuale di fini estremamente ridotta Maggiore resa e alta qualità del materiale
► Attacco al mezzo portante
La pinza demolitrice può essere montata su tutti i sistemi di attacco rapido più comuni.
Con il sistema di attacco rapido OilQuick®, ciò avviene con tubazioni interne completamente protette.

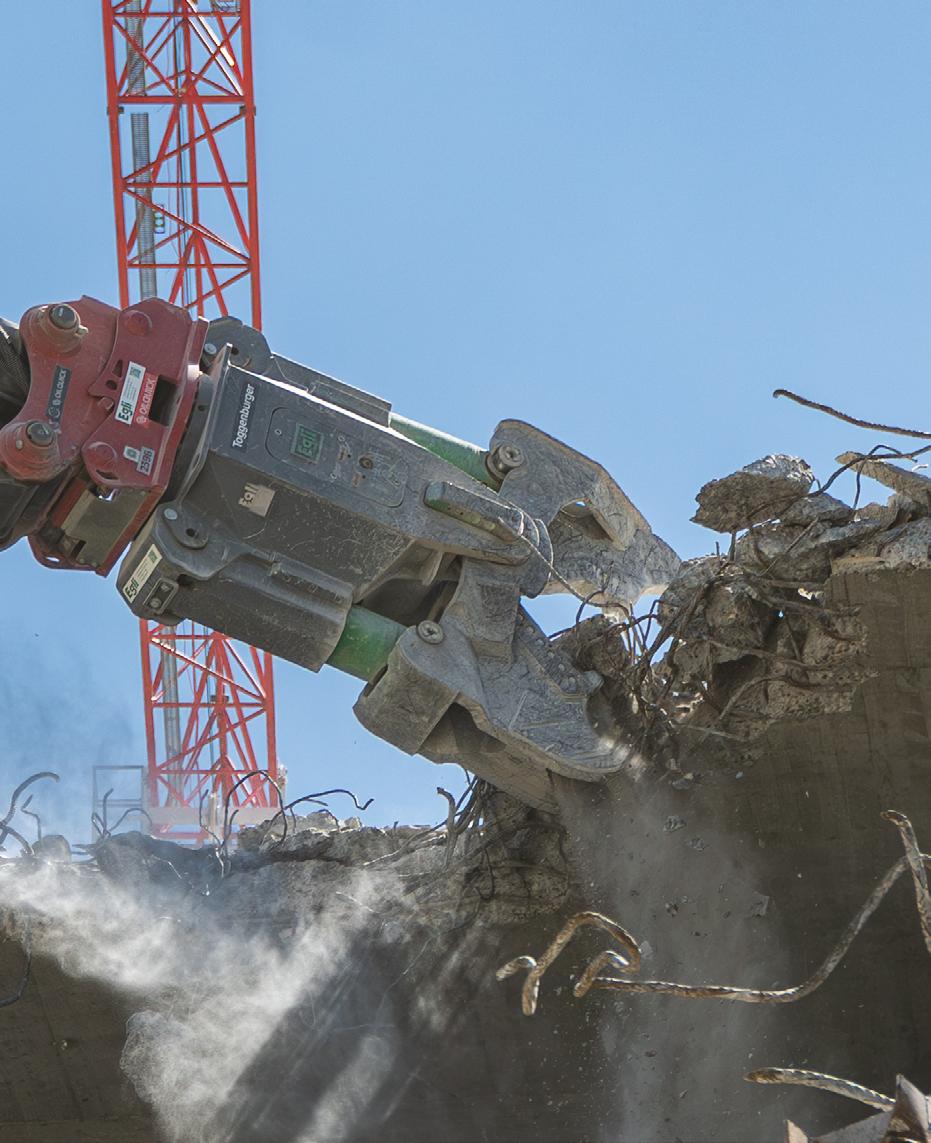

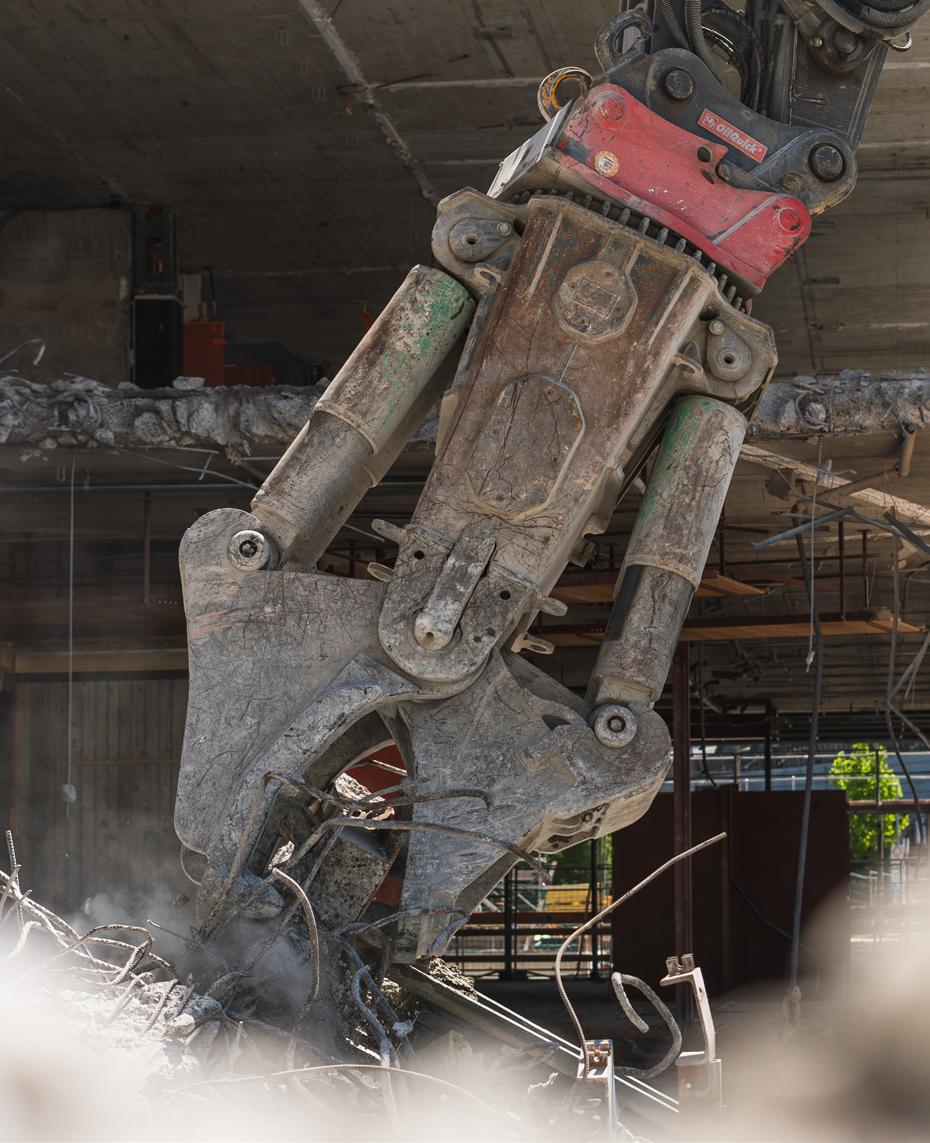

Pinza demolitrice XMB 5.4 con ganascia MultiCut
Pinza demolitrice Eglidati tecnici
*Body pinza demolitrice con ganascia Bionic, senza piastra d'attacco
Dimensioni pinza demolitrice senza ganascia
Pinza demolitrice con ganascia Bionic e piastra d'attacco OilQuick® con rete di tubi interni
Body interamente in acciaio a grana fine altamente resistente
Cilindri
Sistema a cilindri con protezione integrale dei cilindri
Ganascia
Acciaio antiusura ad alte prestazioni resistente al calore
Dente frantumatori con rivestimento duro e punte in tungsteno
Sistema idraulico attacco rapido idraulico e brevettato
(XMB 0.9: sostituzione della ganascia possibile solo manualmente)

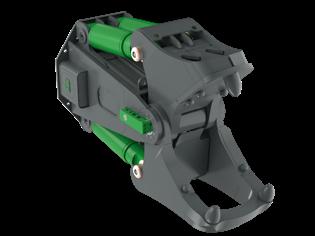

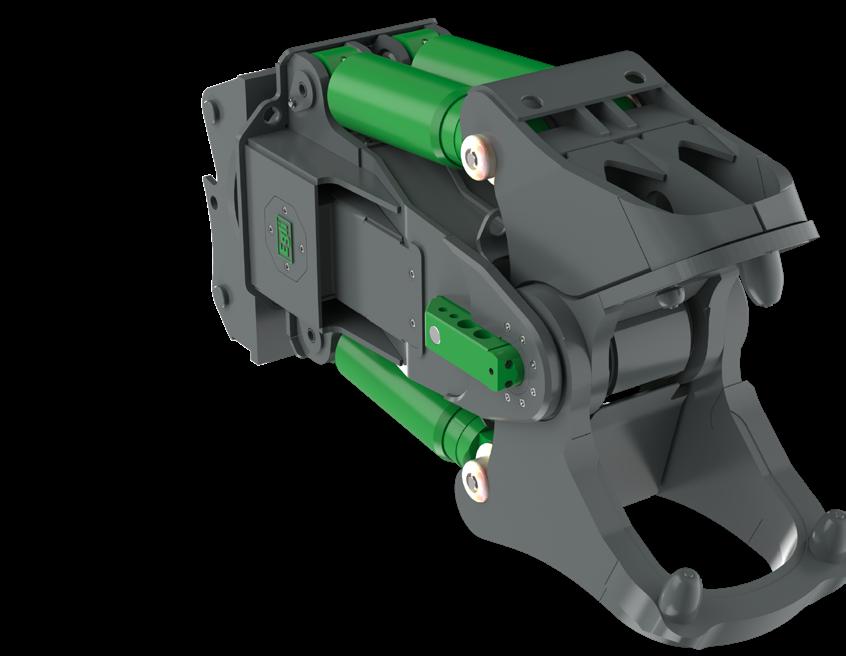

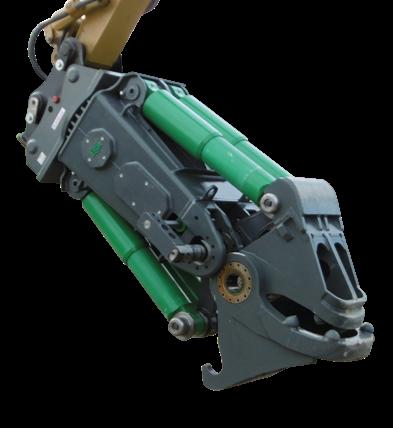

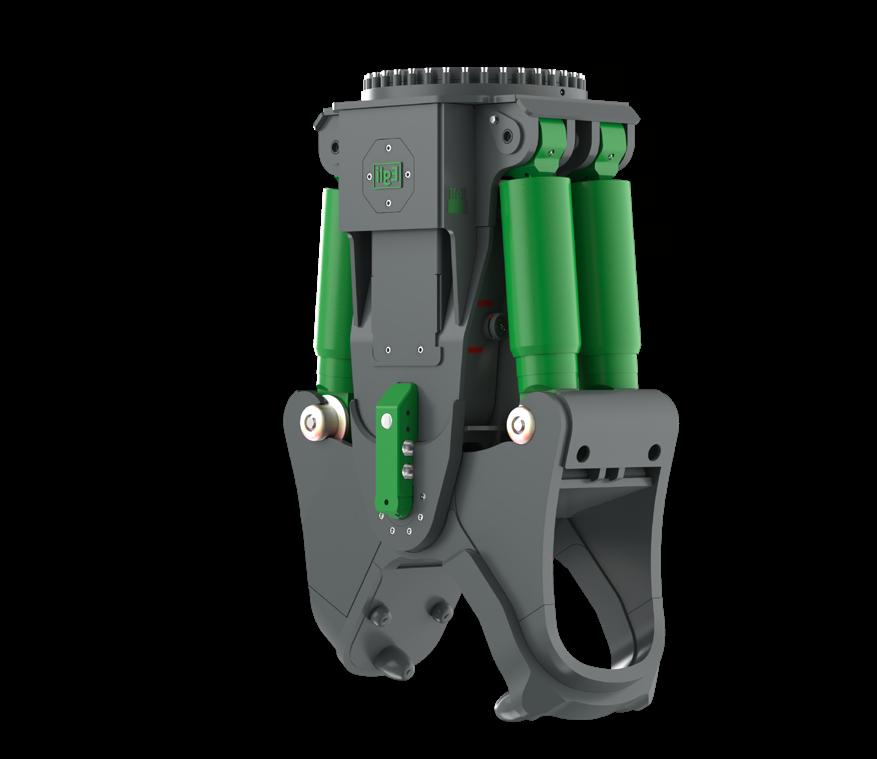

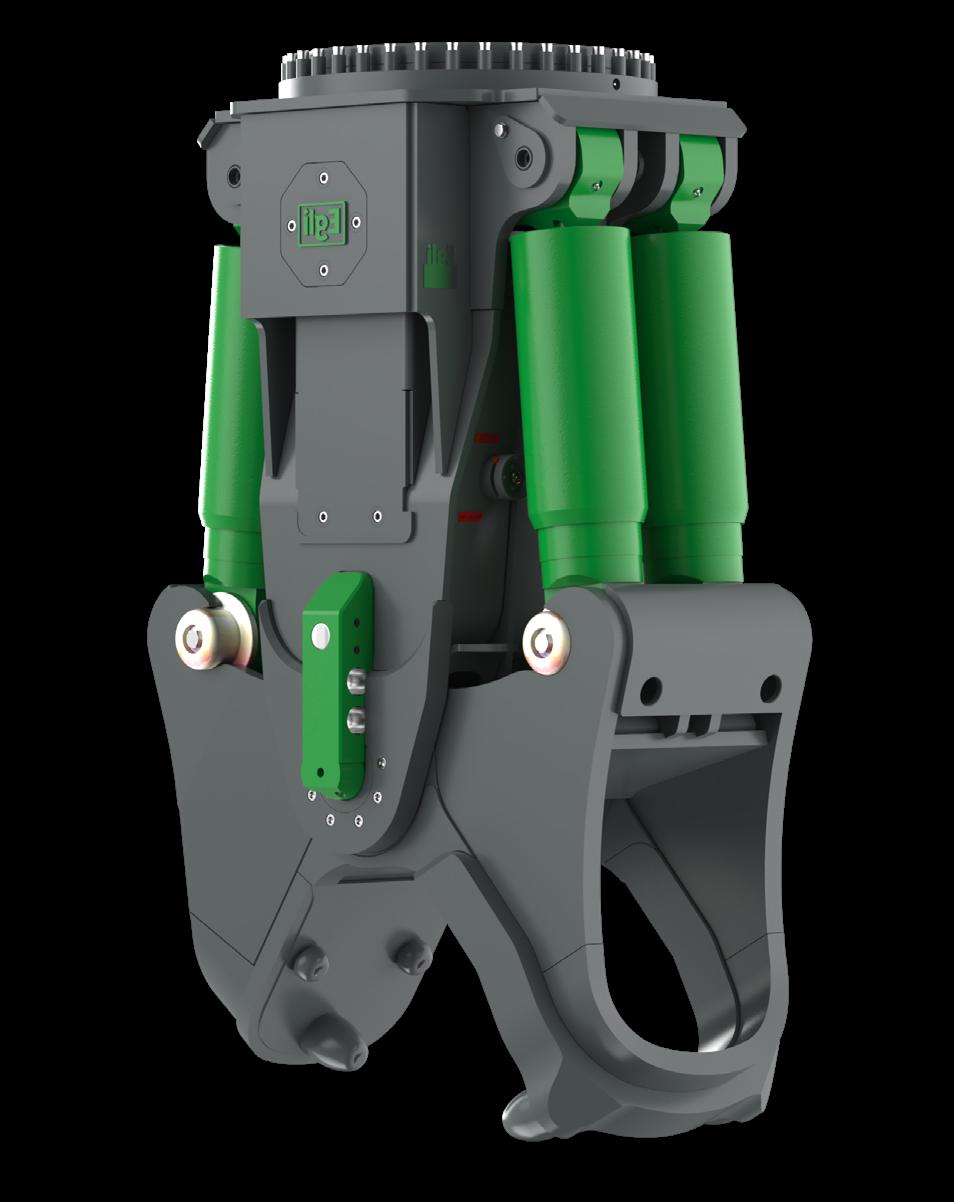

Fig.: XMB 3.7

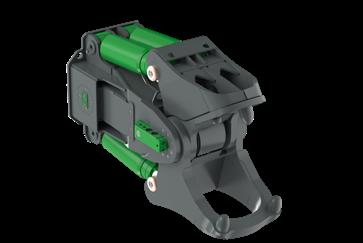

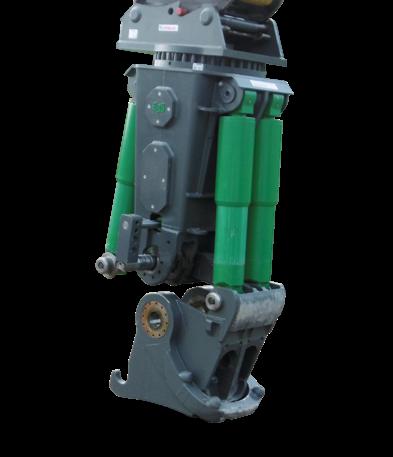

Fig.: XMB 3.7 senza ganascia Bionic
Fig.: XMB 3.7 vista dall'alto

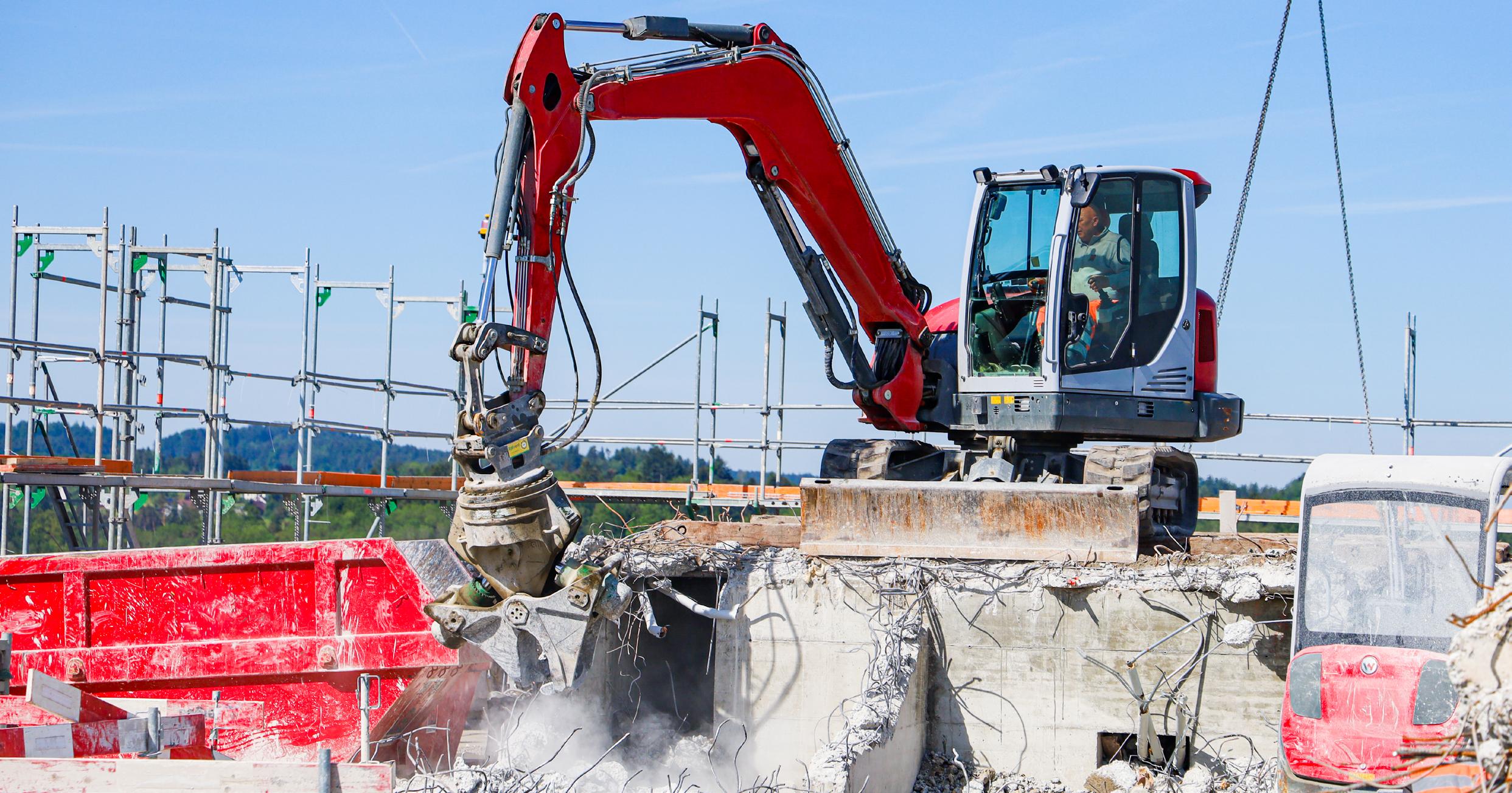

Potenza compatta per una grande versatilità
Quando lo spazio è insufficiente per i grandi macchinari da demolizione, la demolizione «top-down» rappresenta un metodo adeguato e sicuro.
I detriti di demolizione così generati vengono depositati a terra con l'ausilio di una gru e successivamente rimossi per essere trattati.
La pinza demolitrice XMB 0.9, destinata a escavatori da 8 a 15 tonnellate, convince per il suo design estramente compatto e la sua enorme forza di serraggio.
► Vantaggi
> In ambienti urbani ristretti, è possibile lavorare con precisione senza danneggiare gli edifici circostanti.
> Non è necessario installare costosi dispositivi di protezione
> I materiali riutilizzabili possono essere recuperati in modo mirato.
> Questo approccio controllato consente di ridurre le emissioni di rumore e polvere dell'ambiente.
Sega per escavatore

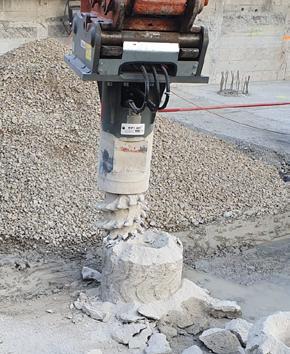

Lavorazione testa del palo con fresa da roccia e pinza demolitrice con ganascia per pali
I pali in cemento armato sono spesso utilizzati nelle nuove costruzioni. Questi pali consentono di trasferire i carichi della struttura al terreno.
I pali sovradimensionati devono essere accorciati alla lunghezza richiesta.
Lavorazione della testa del palo secondo il metodo tradizionale
1
Pinza demolitrice con ganascia per pali
Video YouTube
La testa del palo costituisce l'interfacia tra il palo e la struttura dell'opera.

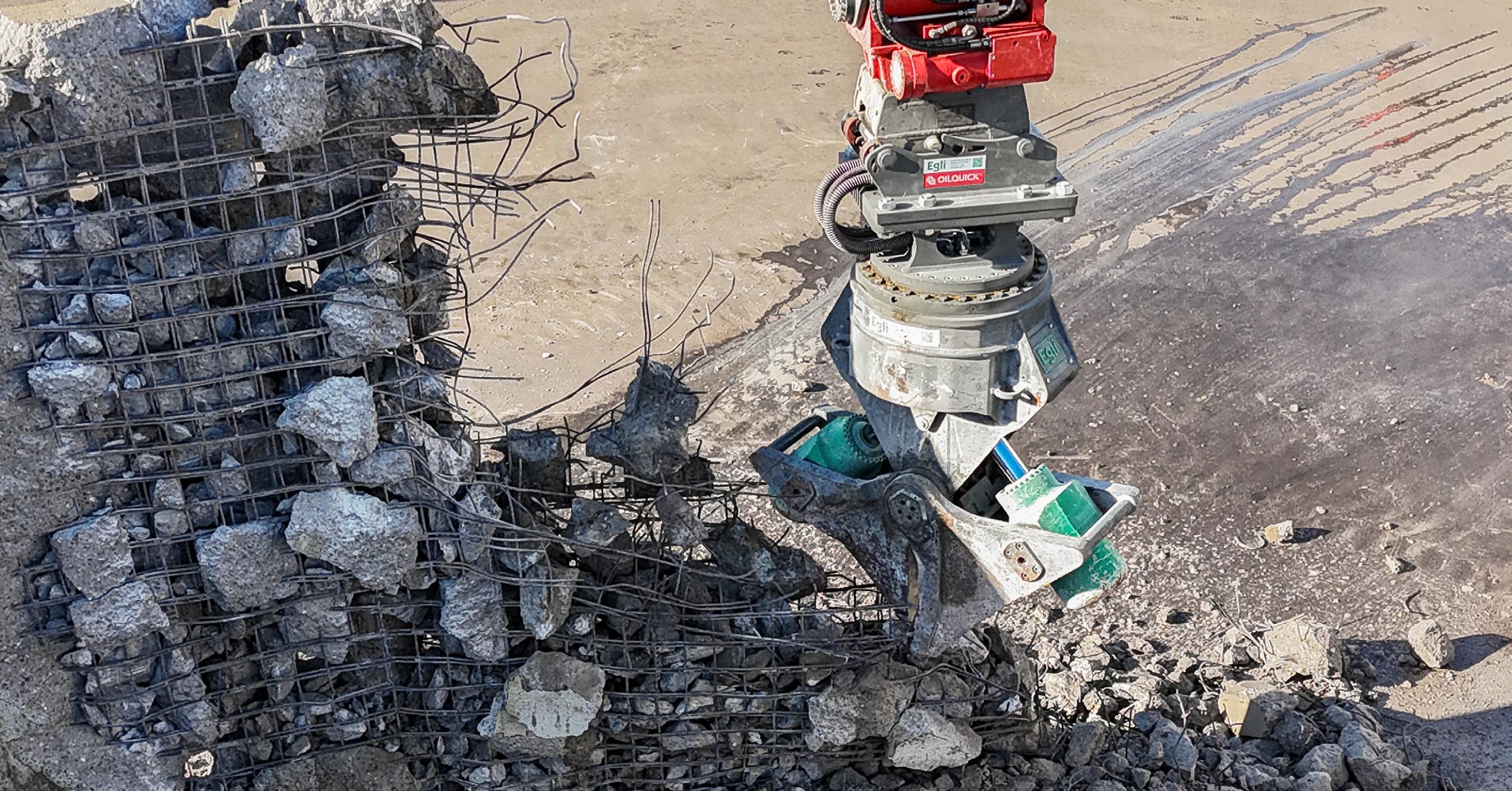

Lavorazione della testa del palo con fresa da roccia e ganascia per pali
In una prima fase, le teste dei pali vengono accorciate con l'ausilio di una piccola pala dotata di un martello idraulico.
2
► Svantaggi
Vengono poi accorciate a mano alla misura desiderata con l'ausilio di un martello perforatore.
> Le barre d'armatura sono spesso piegate in modo inappropriato.
> Occorrono in media 3 ore per ogni palo
> La sicurezza sul lavoro con il martello perforate è spesso compromessa.
Lo sapevate?
Le pinze demolitrici dotate di diverse ganasce e frese da roccia sono disponibili a noleggio presso Egli. Assortimento Egli rent
1 2
I pali sovradimensionati vengono accorciati con una fresa da roccia e fresati alla profondità desiderata all'interno della gabbia di armatura.
La corona rimanente viene rimossa con precisione utilizzando una pinza demolitrice dotata di ganascia per pali, fino a quando l'intera gabbia sia completamente scoperta.
► Vantaggi
> In media, occorrono poco meno di 40 minuti per ogni palo. Il tempo di lavoro necessario per ogni testa di palo può essere ridotto di circa 80%.
> Il rischio di armature piegate o spezzate è ridotto al minimo.
> L'utilizzo di queste attrezzature genera poche vibrazioni a livello della testa del palo, evitando danni alla struttura in calcestruzzo.
Ganasce Egliflessibili e incredibilmente affilate
Massima efficienza con il concetto multi ganasce
Grazie al cosidetto „concetto multi ganasce“, è possibile equipaggiare la macchina base con un massimo di sei ganasce diverse per compiti specifici.
La sostituzione semplice e rapida delle ganasce consente di adattarle in modo flessibile alle esigenze di ogni tipo di demolizione.
E grazie al nostro affidabile servizio Egli , le ganasce usurate vengono riparate e sono nuovamente utilizzabili in un batter d'occhio!
(Vedi informazioni alle pagine 14-15)

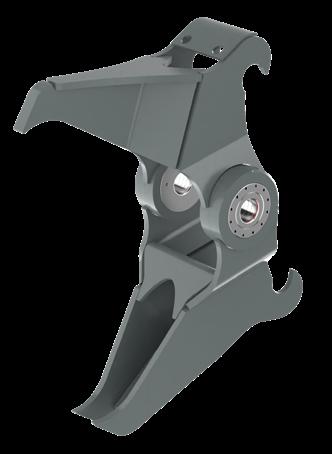

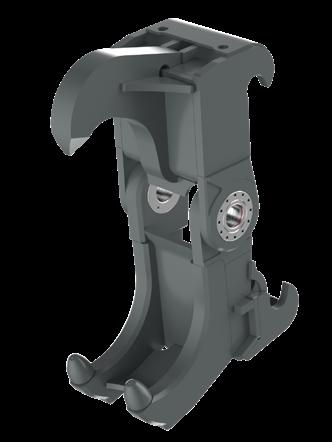

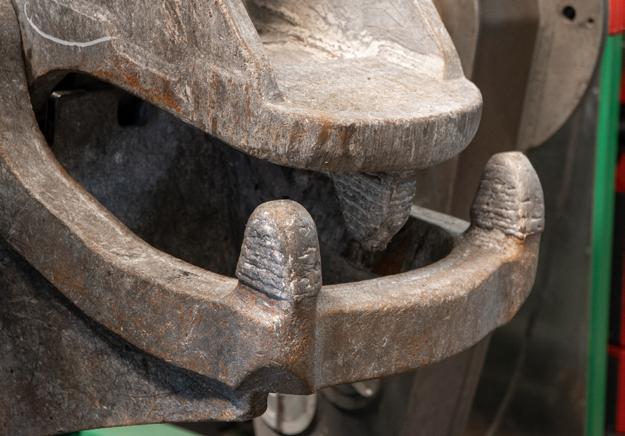

Ganascia Bionicdati tecnici
► Caratteristiche
> Geometria di taglio continua brevettata
> Con un unico serraggio, il calcestruzzo viene frantumato su tre lati e le barre d'armatura vengono tagliate in modo da facilitare la frantumazione.
> Non è necessaria alcuna lama da taglio. Questa funzione di taglio è garantita da un bordo di taglio facile da riaffilare.
> Grazie alla particolare forma della ganascia, l'usura è notevolmente ridotta.
► I vostri vantaggi
> Il taglio in sequenza che ne risulta, associato ai cilindri ad alte prestazioni, consente di disporre di una potenza che altrimenti sarebbe realizzabile solo con una cesoia convenzionale notevolmente più grande.

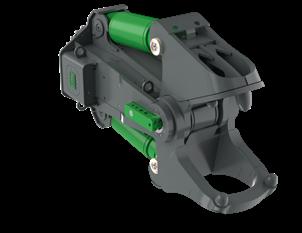

Ganascia per palidati tecnici
► Caratteristiche
> L'armatura rimane intatta; nessura barra di ferro è piegata o strappata.
> La lavorazione impedisce la comparsa di crepe o scheggiature incontrollate sul corpo del palo, riducendo così il rischio di danni successivi alla costruzione.
> Nessun utilizzo di martelli demolitori in zone strette o pericolose.
> Meno sforzo fisico, meno vibrazioni e un lavoro complessivamente più sicuro e piacevole.
► I vostri vantaggi
> La lavorazione meccanica con la ganascia per pali è nettamente più veloce e precisa rispetto ai metodi tradizionali, riducendo il carico di lavoro e i costi.
Ganacia Bionic Peso ganascia Larghezza apertura (A)
Ganascia per pali Peso ganascia
Larghezza apertura (A)

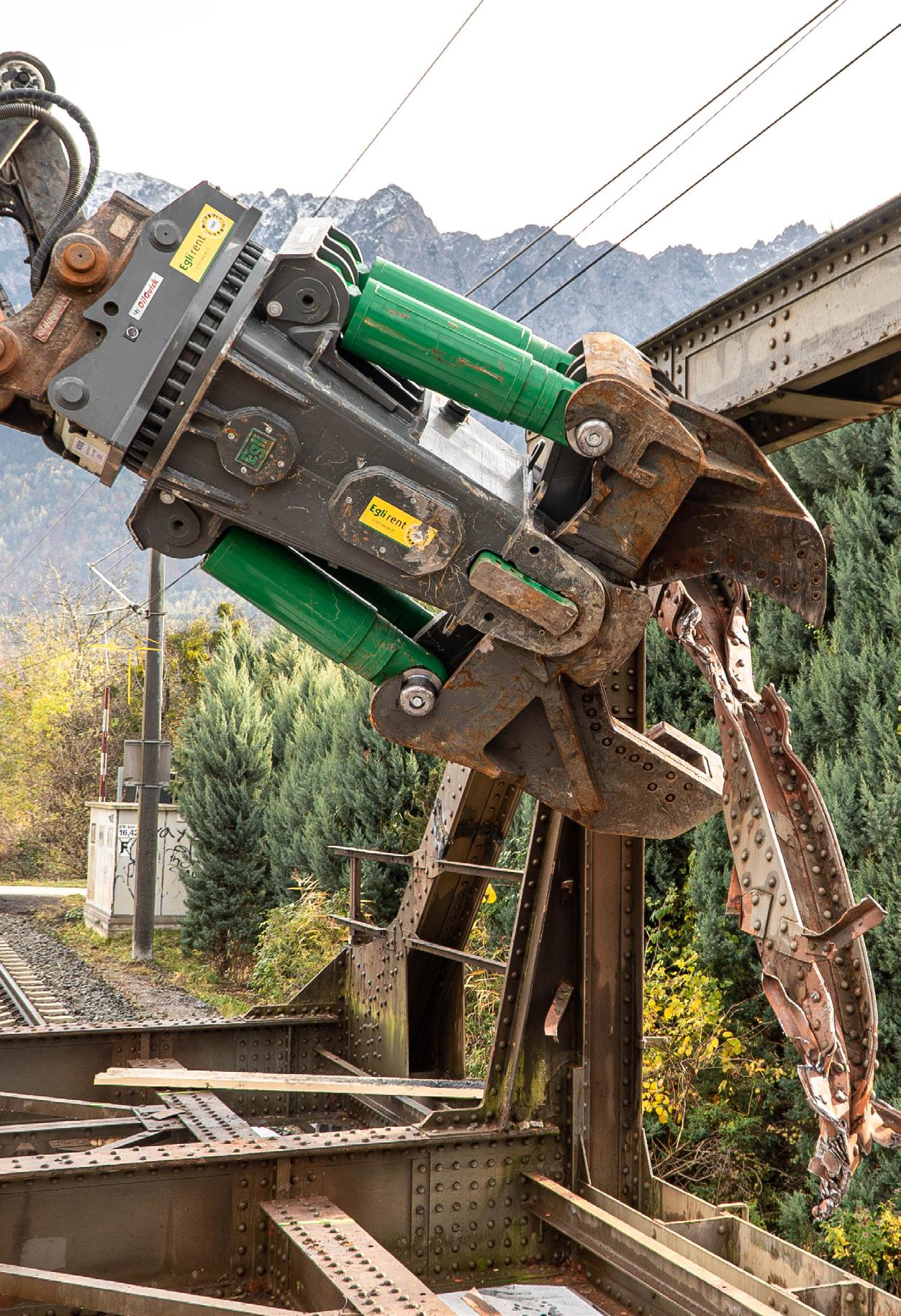

Ganascia per acciaiodati tecnici
Parametri potenza ganascia per acciaio
► Caratteristiche
> Lama principale con contro-lama nella parte anteriore
► I vostri vantaggi
> Il design e la forma della ganascia, uniti alla forza fornita da cilindri ad alte prestazioni, consentono di incidere e perforare il materiale in qualsiasi momento.
Supporto a I Supporto a doppia T Acciaio a U Profilo quadrato
Resistenza massima a trazione dell'acciaio da tagliare max. 500 N/mm2

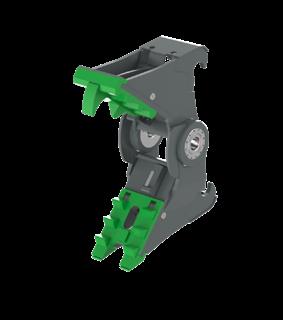

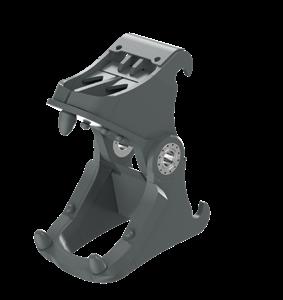

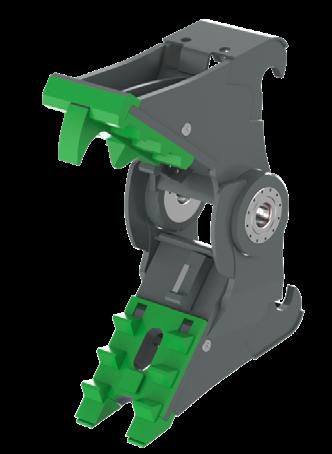

Ganascia TriPoddati tecnici
► Caratteristiche
> Tre denti per un posizionamento stabile durante la frantumazione
> Dente di frantumazione principale massiccio, che garantisce penetrazione e frantumazione
> Angolo del dente ideale per frantumare muri più spessi
► I vostri vantaggi
> Per la prefantumazione di spessori di calcestruzzo significativi (ad es. travi, fondamenta) che non possono più essere lavorati con la ganascia Bionic.
> Sostituisce l'uso del martello demolitore per la demolizione delle fondamenta
> Riduzione del rumore
> Riduzione dei costi
Ganascia per acciaio Peso ganascia Larghezza apertura (A)
Ganascia TriPod Peso ganascia Larghezza apertura (A)

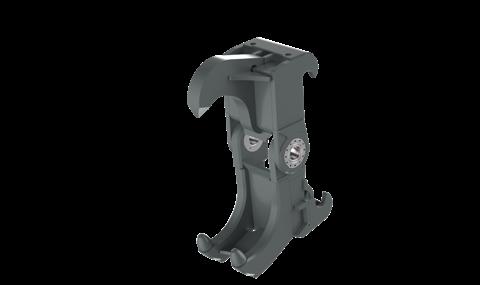

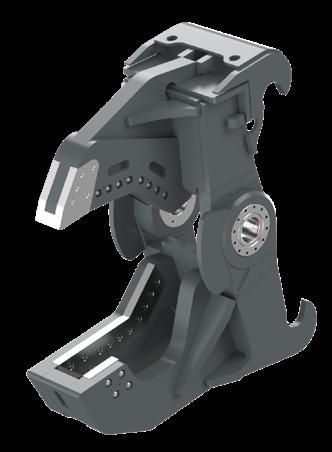

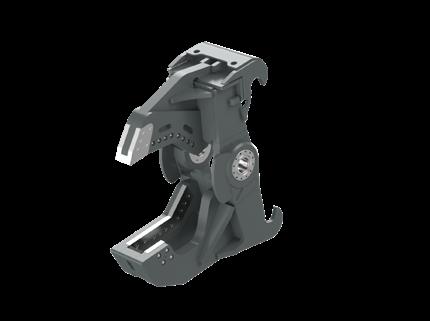

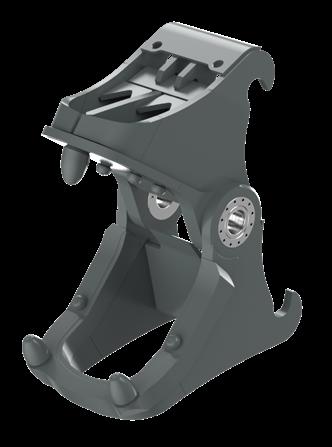

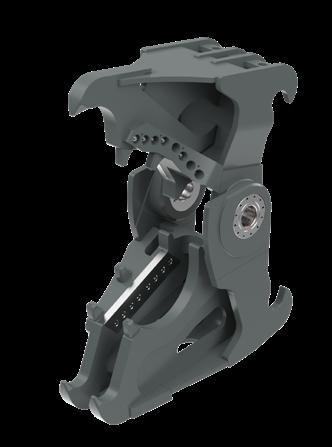

Ganascia MultiCutdati tecnici
► Caratteristiche
> Robusta ganascia con denti di frantumazione interni per lavori di demolizione difficili
> Punte dei denti per lavori di selezione
> Spigoli taglienti con lame sostituibili per il taglio delle barre d'armatura
► I vostri vantaggi
> Il design multifunzionale di questa ganascia consente un impiego molto efficiente nei lavori di demolizione misti o per la lavorazione delle teste dei pali
Gasnascia MultiCut Peso ganascia Larghezza apertura (A) Larghezza apertura (B) Spessore cemento
Ganascia polverizzatricedati tecnici
► Caratteristiche
> Nessuna sovrapposizione delle ganasce, le armature e i cavi di tensione rimangono intatti.
► I vostri vantaggi
> Frantumazione di materiali di demolizione grossolani direttamente in cantiere.
> Gli elementi costruttivi principalmente da acciaio, come i pilastri, possono essere messi a nudo senza difficoltà.

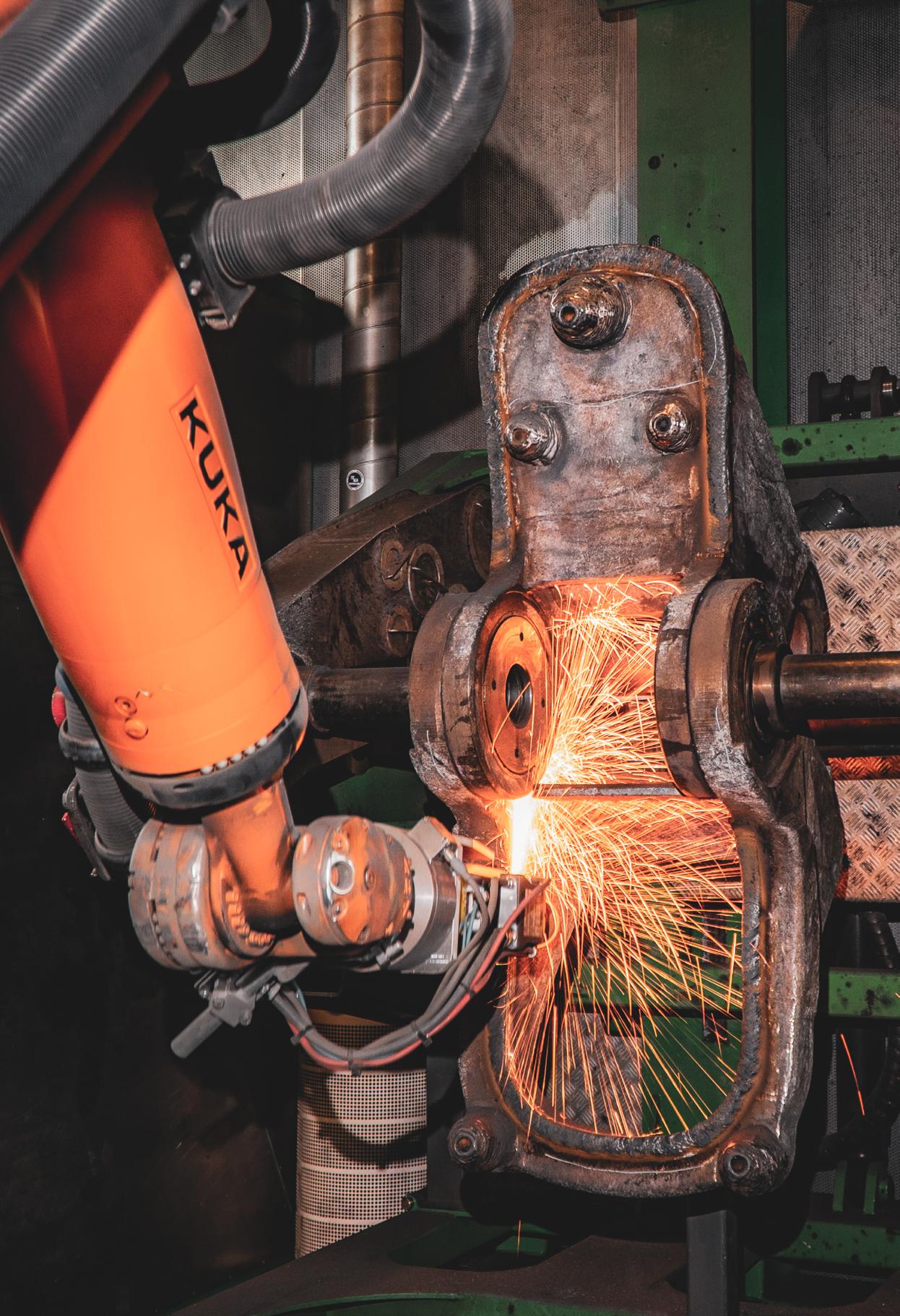

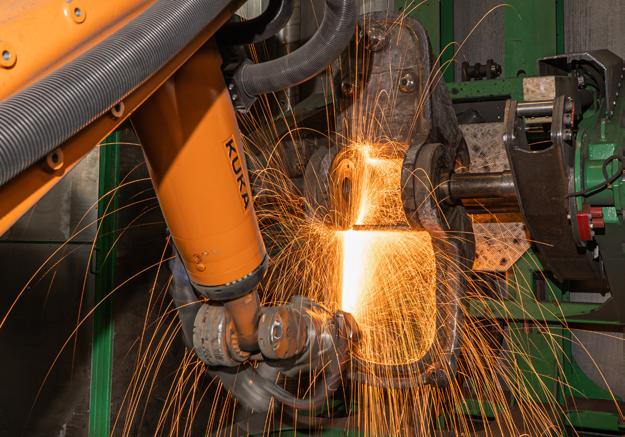

Demolizione efficiente grazie al servizio Egli affidabile
Risparmio di costi e di energia grazie alla riduzione dell'usura e maggiori prestazioni per m3/h.
La ganascia giusta per ogni situazione
Ganascia Bionic Ganascia TriPod Ganascia per acciaio Ganascia MultiCut Ganascia polverizzatrice
6 Utilizzo pinza demolitrice
1 Ganascia usurata
5 Ganascia torna in cantiere

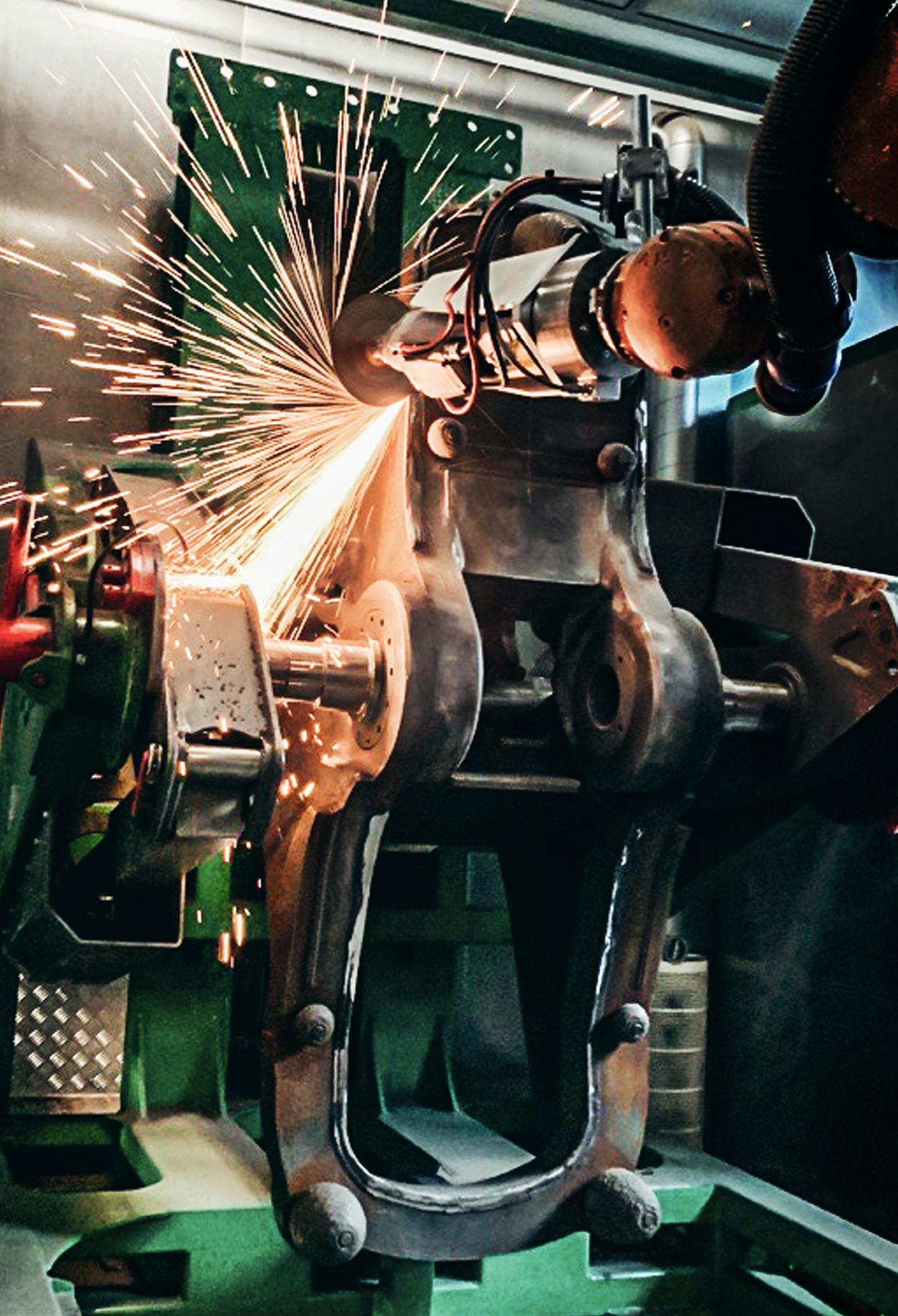

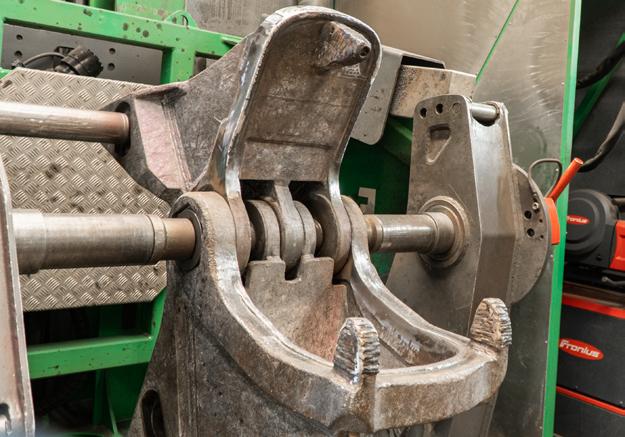

3 Preparazione della ganascia
2 Consegna ganascia di ricambio e sostituzione sul cantiere
Revisione ganascia Video YouTube
4 Ganascia appena rinnovata
Ganascia per pali
Sostituzione idraulica della ganascia in circa
2 minuti
(È necessario commutare manualmente la pinza demolitrice da « Arbeit» per lavoro a « Wechseln» per cambio)
Sostituzione della ganascia: Video tutorial YouTube

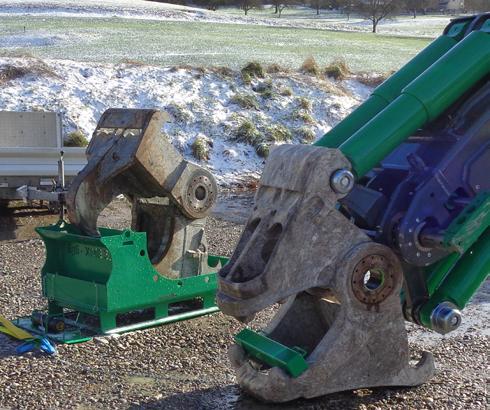

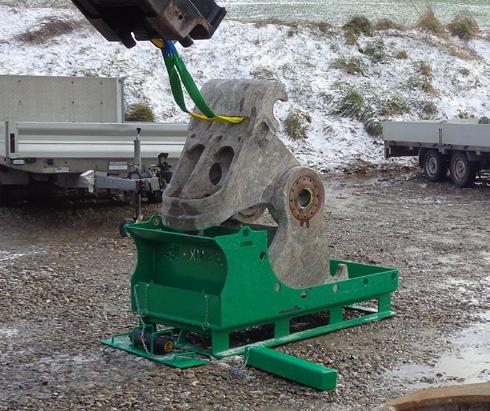

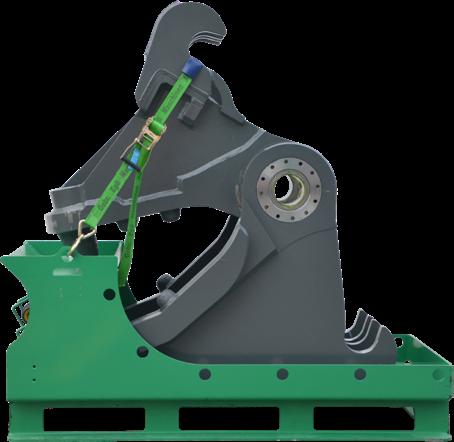

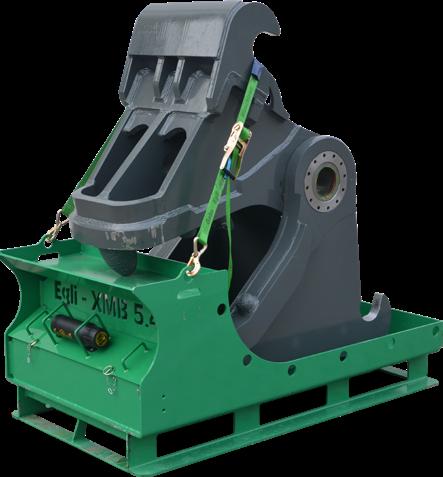

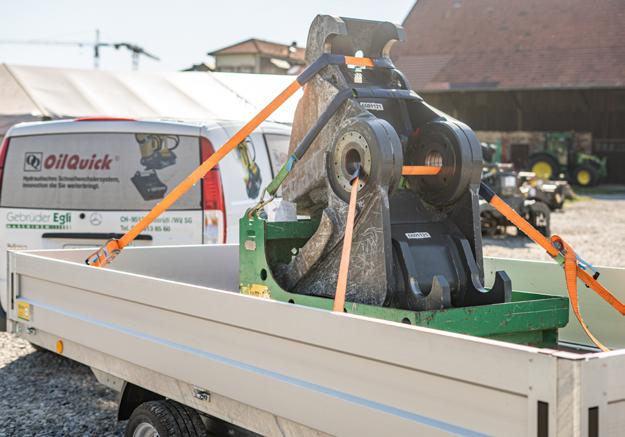

Telaio di trasporto
(disponibile per tutti i tipi di ganasce)
► Le ganasce si sporcano meno
► Angolo di presa ideale durante la sostituzione delle ganasce
► Pratico portadocumenti
► Vano integrato con perni metallici per la sostituzione delle ganasce

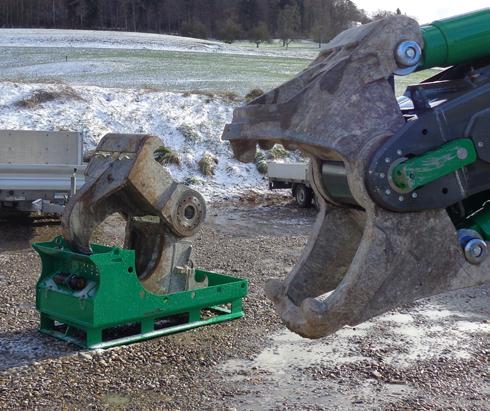

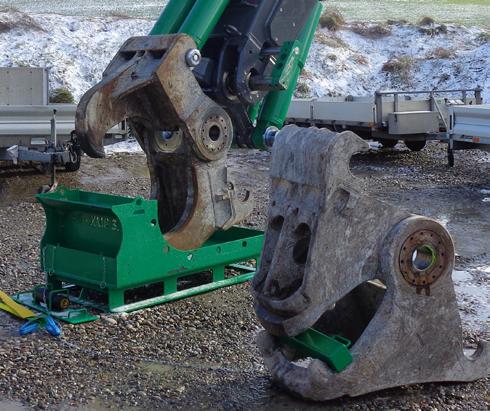

Operazione di sostituzione con telaio di
trasporto

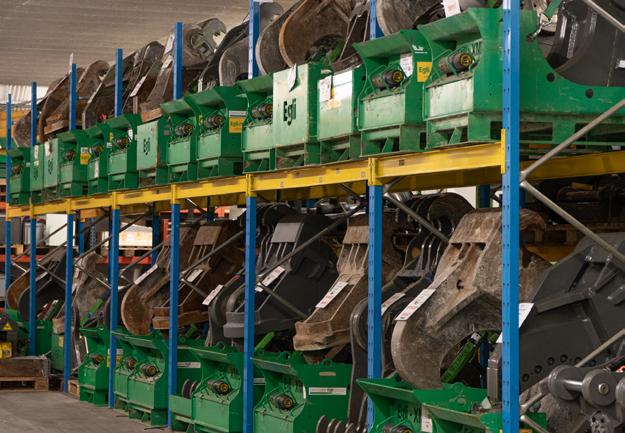

La disponibilità permanente è garantita: Grazie all'intercambiabilità delle ganasce, la macchina base non rimane bloccata. Una delle ganasce e in uso e l'altra può quindi essere revisionata nella nostra officina. Si prega di fare riferimento alla guida rapida attuale per la pinza demolitrice Egli per una descrizione dettagliata della sostituzione di ogni tipo di ganascia.
