Infraestructura de descontaminación de Chernobyl DR-12
Gabriel González Calle ETSAM - Máster habilitante - Curso 2022-23 UD Soriano
Monumento a los judíos de Europa asesinados, Berlín, Alemania Inauguración 12 de mayo de 2005
Parque de atracciones Spreepark, Berlín, Alemania Contruido en 1969 - Abandonado en 2001
Duga Radar, Kiev, Ucrania Abandonado el 1986
Leyenda usos
The National September 11 Memorial Museum, Nueva York, EEUU Inauguración 11 de septiembre de 2011
El tanatoturismo(dark tourism),esuntérmino usado por primera vez en 1996 (Tanatos significa muerte en la antigua Grecia), hace referencia al turismo de la muerte, negro, oscuro, de dolor. Y es el tipo de turismo que está recibiendo Chernobyl en los últimos años.
¿Qué es? Consiste en visitar lugares asociados a la muerte y la tragedia.
¿Dónde? Se realiza en edificios o pueblos enteros abandonados, zonas donde se ha producido una catástrofe, desastres naturales o causados por el hombre (zonas de guerras, masacres, genocidios o atrocidades), cementerios, ubicaciones de asesinatos, lugares donde se realizan ritos mortuorios, castillos, campos de batalla y prisiones.
¿Por qué? Interés histórico, cultural y patrimonial. Otro motivo es la reflexión sobre la muerte, imaginarse tu muerte por medio Leyenda
Infraestructura de soporte
Edificios de soporte
Aparcamiento
Superficie no pisable
Naturaleza
Agua
de la muerte de los demás (para ayudarte a asimilar hechos traumáticos), curiosidad, morbo, conectar con la muerte, deber moral y espiritual (como una peregrinación).
Actualidad. Hoy en día es una forma de explotación económica, donde los gobiernos y empresas que gestionan estos lugares buscan provocar sentimientos en los usuarios, incluso simulando situaciones extremas actuales, como experimentar cruzar la frontera desde México a Estados Unidos.
Para interveniren una ubicación tanatoturista, es necesario saber cómo se pueden visitar el resto de casos por el mundo.
Método de estudio. Estudiar diferentes casos de estudio de lugares por el mundo donde se desarrolla el tanatoturismo, a fin de descubrir la evolución del tanatoturismo a lo largo de la historia.
Se analizan parámetros como los ambientes se generados que ayudan a experimentar la visita, la arquitectura incorporada, infraestructura de soporte, llegada de turistas, partes visitables y partes prohibidas al público, material pisable, la señalética que incorporan, y el nivel de libertad en la visita.

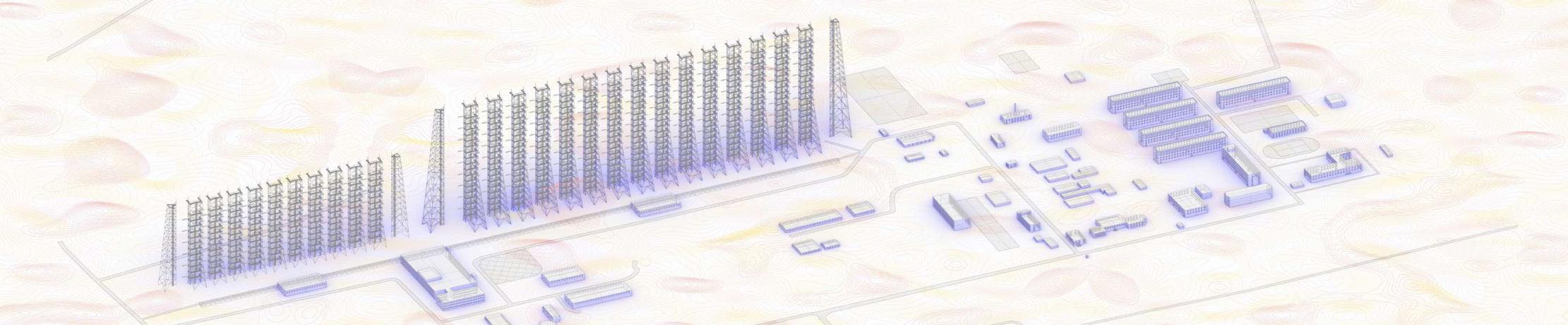

Al norte de Kiev, a 10 Km de la central nuclear de Chernobyl se encuentra Duga Radar, una estructura militar antimisiles de las URSS, de 150 m de alto por 700 m de largo. Con un alcance de 8000 km, fue creado para advertiral gobierno de un ataque nuclear en los primeros 2-3 minutos tras el lanzamiento de los misiles balísticos. El pueblo preexistente ligado al Radar, para militares, es el reflejo del modelo urbanístico soviético de los años 70, y otro de los motivos de gran interés turístico.
La radiación, lejos de alejar a los turistas, se estáconvirtiendoen una motivación, al seruna condición única en el mundo, pudiendo medir el nivel de radiación en todo momento con medidores Geiger, ofrecidos por las propias compañías turísticas.
Duga no está en la zona más contaminada. Está prohibido vivir porque hay radiación en el suelo, pero los niveles de radiación del aire son más bajos que en Pripiat. Es visitable sin gran riesgo durante 1-2 días.
Durante las visitas, los militares controlan con GPS a los guías. Algunas de las restricciones son tocar las mínimas superficies posibles, la edad mínima para entrar es de 18 años, para la embarazadas no es recomendable la visita.
Estado actual pueblo Duga Radar
Prisión Federal de Alcatraz, isla en California, EEUU Inauguración en agosto de 1934 - Cierre en marzo de 1963
Campo de contración de Auschwitz II - Birkenau, Oswiecim, Polonia Construido en 1940 - Abandonado en 1945
Edificios
Superficie pisable
Asfalto y senderos
Naturaleza
Edificios destruidos
Edificios visitables
Señalética
¿Puede una intervención territorial potenciar la experimentación del tanatoturismo?
Tras estudiar cómo se experimenta en el resto del mundo, se muestra que ninguno de los casos de estudio potencia la experiencia. Salvo intervenciones puntuales que faciliten la visita turística, lo más habitual es limitarse a incorporar señalética y dejar intacto el ámbito, tratando de guiar a los visitantes por unos recorridos previamente establecidos.
Por el contrario, DR-12 es una respuesta totalmente opuesta sobre el grado de intervención necesaria. Se propone crear una infraestructura que descontamine el territorio,

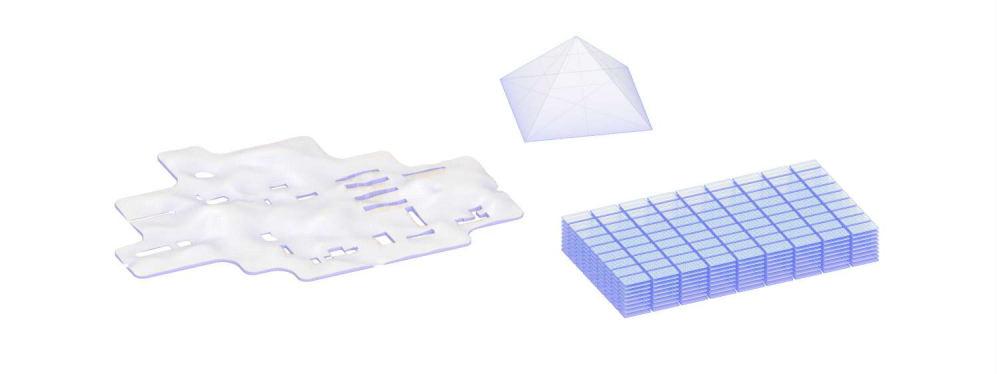

trayendo los 20 cm superficiales de tierra de un diámetrode4kmdesdelacentraldeChernobyl. Loqueseríaequivalentea unos 2427352 metros cúbicos de tierra (2,42 hectómetros cúbicos). Como se ha mencionado, una vez alejado de la central nuclear, lo más peligroso de la zona de exclusión es el suelo, por tanto, esta intervención buscar limpiar el ámbito.

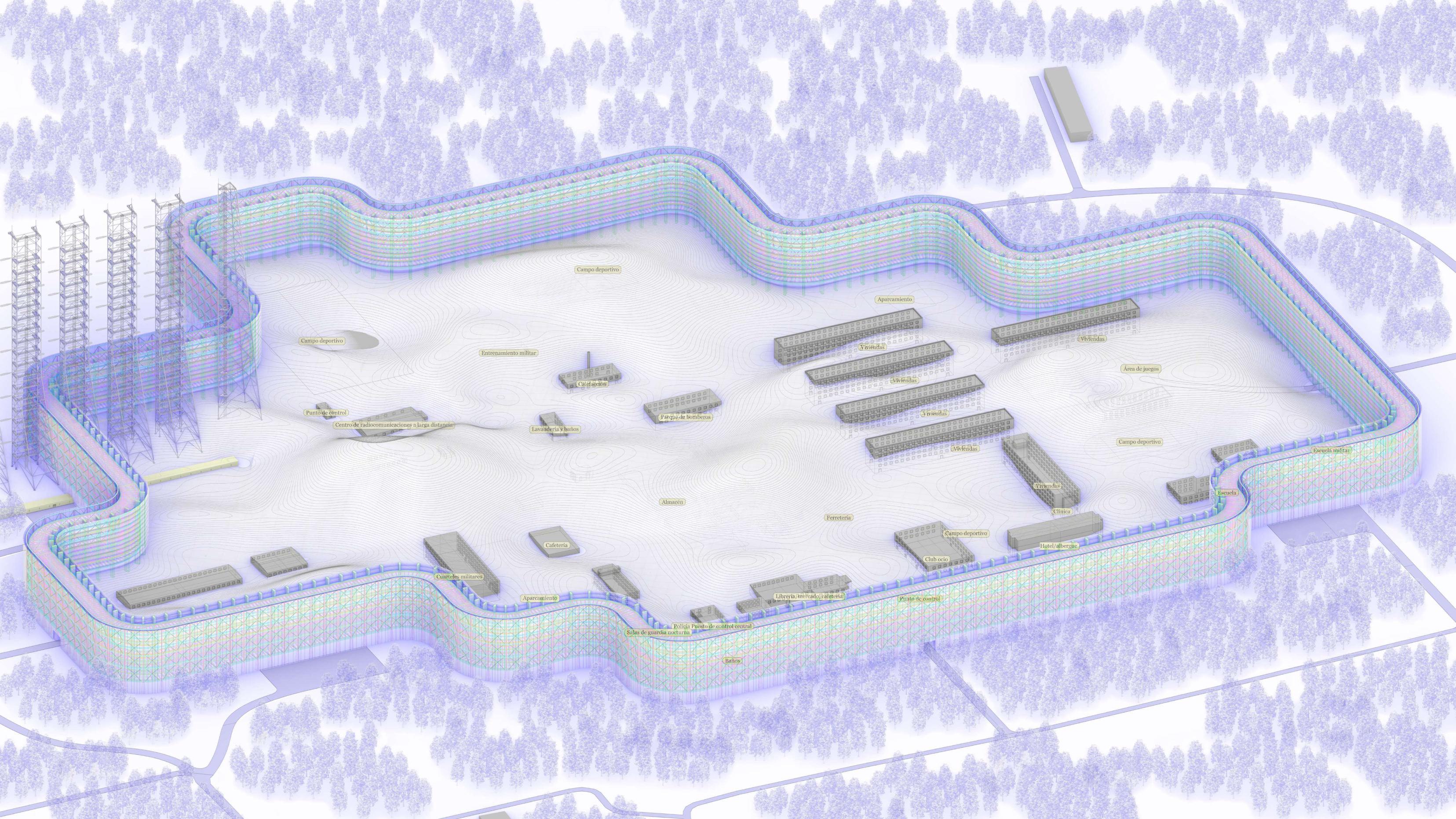

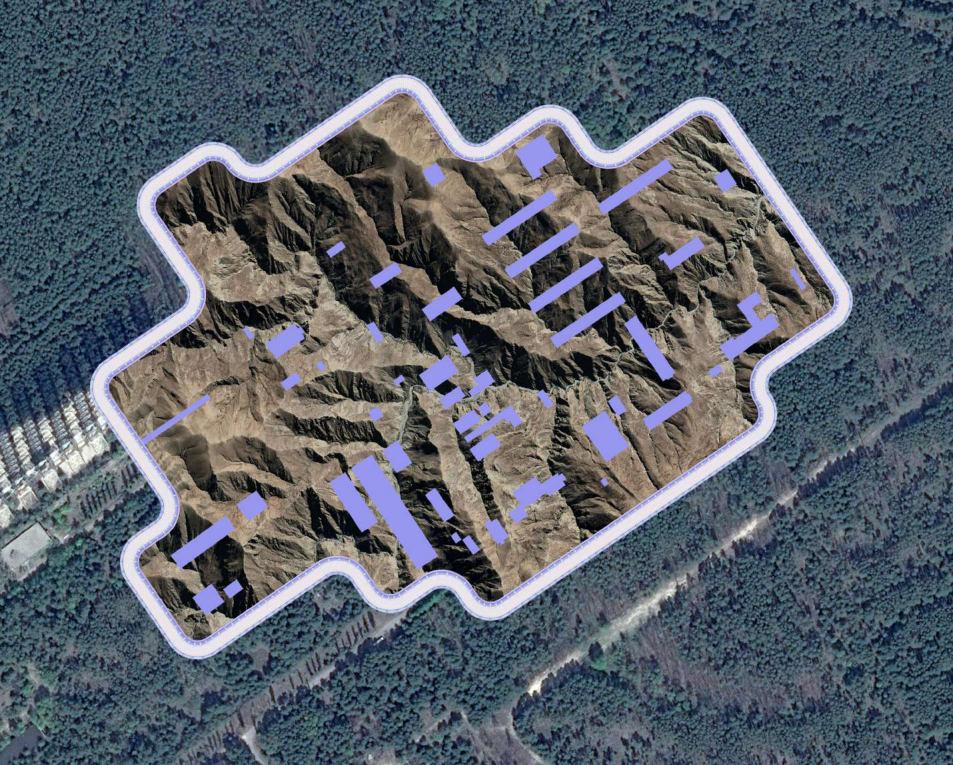

Teniendo como referencia el proyecto A simple Heart de DOGMA, se encierra una parte del pueblo con un muro de unos 2300 m de largo, de 15 m de ancho y 38 m de altura, limitando
así mi espacio de intervención. En el interior del recinto, se deposita la tierra contaminada, que se someterá a un proceso de tratamiento anti-radiación.
Mi propuesta buscar poner en valor el pueblo de Duga Radar como lugar de interés histórico, potenciando al máximo el tanatoturismo. Se busca crear un espacio de rememoración recorriendo el pueblo, lograr una experiencia inmersiva, fomentando artificialmente las sensaciones tanatoturistas existentes en Duga Radar.
Infraestructura de descontaminación de Chernobyl
¿Cómoserecogelatierra?¿Cómosedepositaenelinteriordel muro?¿Cómo setransporta?
Estimación infraestructura logística requerida:
Superficie barrida: 12566370,61 m2
Profundidad excavada: 20 cm
Excavadoras necesarias: 15
-- Límites administrativos
Camiones necesarios: 45
Límite nacional
Trabadores necesarios: 105
Límites óblast (provincia)
Tiempo estimado de ejecución: 12 meses
-- Zonas de exclusión
Zonas de exclusión
1480-3700 kBq m-2
555-1480 kBq m-2
185-555 kBq m-2
37-185 kBq m-2
<37 kBq m-2
-- Edificios
La mayor parte del terreno recogido se realiza mediante excavadoras. En aquellas zonas donde las excavadoras no puedan maniobrar, será ejecutado por obreros manualmente.
Área de tierra recogida (4 km de diámetro de Chernobyl)
Rutas de camiones
Edificios
-- Carreteras y trenes
Vías de tren
3. LA TOPOGRAFÍA Gabriel González Calle

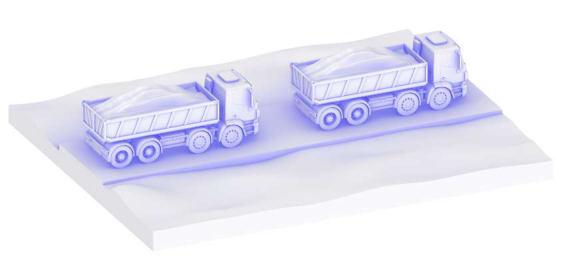

El transporte se realiza a través de camiones reutilizando la infraestructura de carreteras del ámbito.
Tras talar los árboles existentes, los camiones entran por los accesos habilitados.
Camiones soltando la tierra recogida.
Excavadoras alisando el terreno con la nueva tierra añadida.
Centrode tanatoturismo
Centro de alta producción de cultivos aeropónicos y almacén robotizadolibrosraros
Infraestructura de descontaminación de Chernobyl
Vegetaciónanti-radiación
Tras un desastre nuclear, las plantas son una parte esencial del proceso de limpieza, siendo los girasoles la especie más absorbente. Algunas de las propiedades que distinguen estas plantas son: absorbe las toxinas del suelo e incluso de los estanques locales, aumentar la calidad del aire, acelerar proceso potabilización de los suministros de agua, absorber la toxicidad a un ritmo elevado. A estas plantas también se lasconocecomo hiperacumuladores. Seescogen 6 tipospara su plantación sobre la tierra radiactiva traída de Chernboyl.
20 1050 m0
Centrologísticode cultivosaeropónicos
Biblioteca 100.000 libros raros más rarosdelahistoria
Centrologísticode cultivosaeropónicos
GirasolMostazaAmarantoCresta de galloLinoSoja
Tras el desastre de Chernobyl, la plantación de girasoles redujo en más de un 40% la contaminación del suelo. Desde el desastre de Fukushima, en Japón, se han plantado más de 8 millones de girasoles.
Leyenda
Visitableporturistas El único acceso turístico al recinto es a través de un edificio longitudinal paralelo al Radar, que servía como red de comunicaciones militares.
Se buscacrearun espacioque invitea recorrercada puntodel pueblo, con esculturas de Richard Serra repartidas a lo largo del ámbito diferentes que funcionan como hitos dentro del recorrido.
Los visitantes pueden entrar en los edificios a través de aperturas en la fachada en plantas superiores (igual que entraban hasta ahora).
Centrologístico.Planta4
10 m0
E. 1/300
Vistadesdeelinteriordelaintervención
Planta3cultivosaeropónicosCentrotanatoturista.Plantabaja
Planta3cintatransportadoraPlanta2almacénrobóticolibrosrarosBibliotecalibrosraros.Planta4
Alzadoexterior.EnvolventeexternaAlzadoexterior.EnvolventeinternaCentrologístico
ProduccióndecultivosaeropónicosyalmacénrobotizadoBibliotecalibrosrarosCentrotanatoturista
Forjados centrales compuestos de perfiles IPE y chapa colaborante.
Infraestructura de descontaminación de Chernobyl DR-12
Planta-0,3m
Planta-1,4m
Pilares de hormigón armado y cimentación sobre pilotes, compartiendo zapata corrida con el muro de contención de la tierra radiactiva.

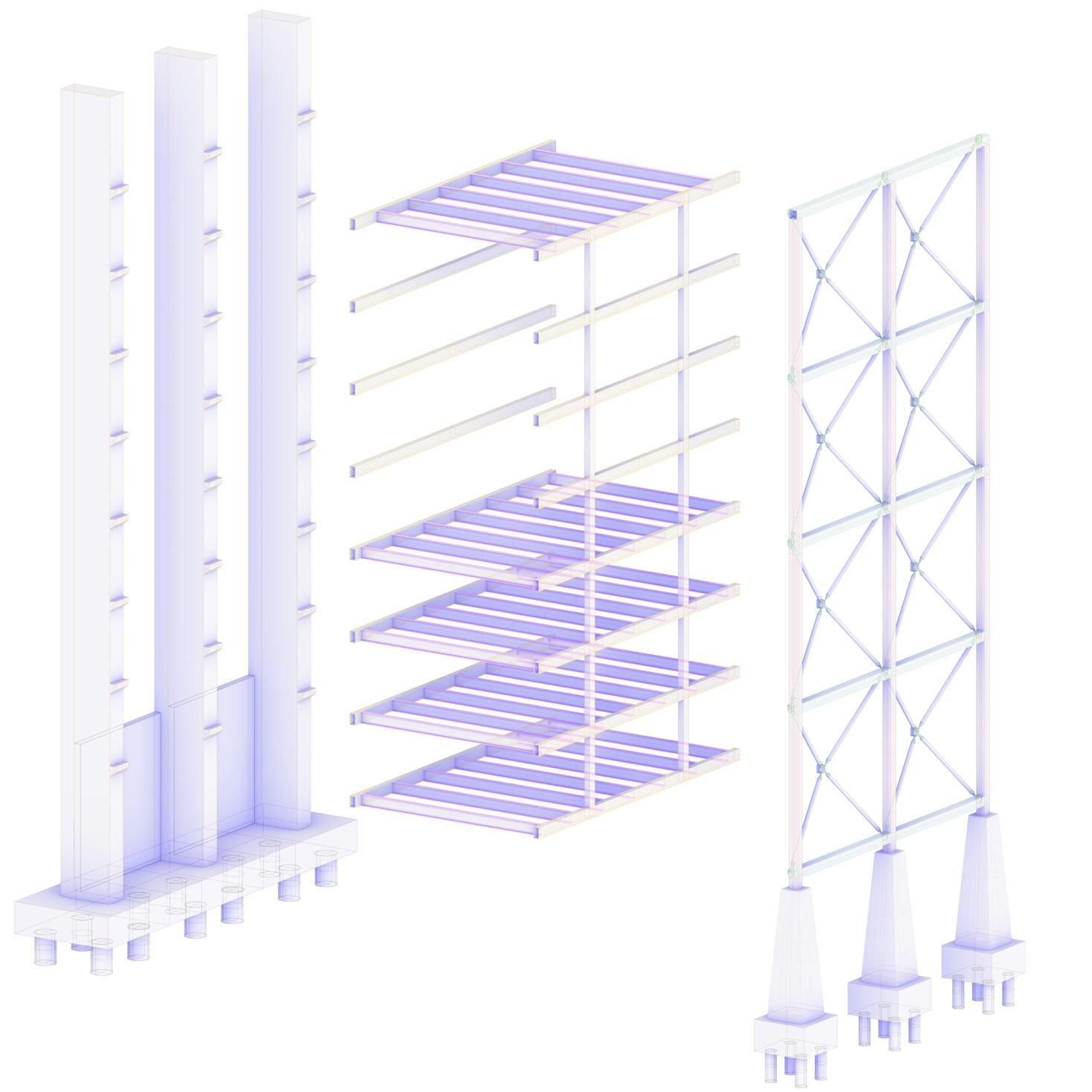

Transmisióndecargas
Marco metálico vertical con cruces apoyadosobre pilaresde hormigón armado de canto variable.

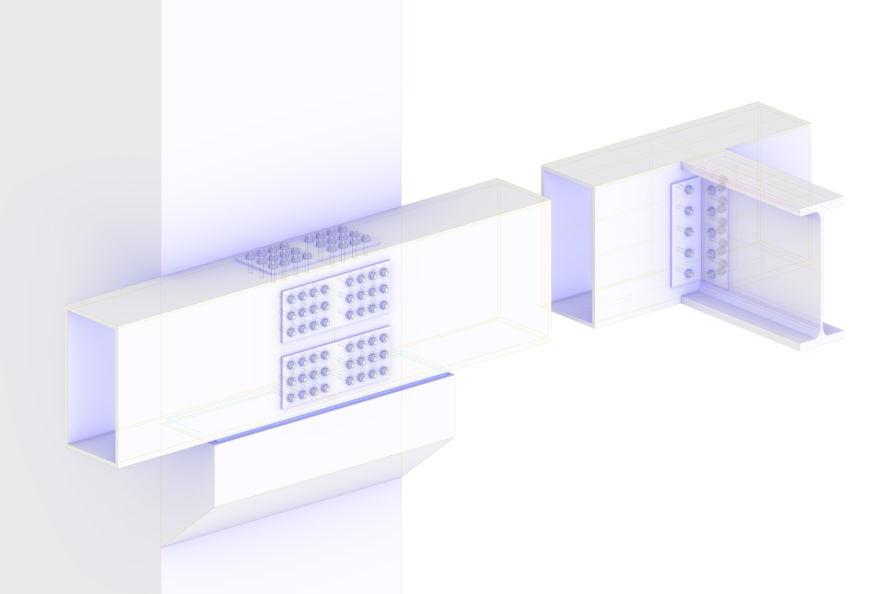

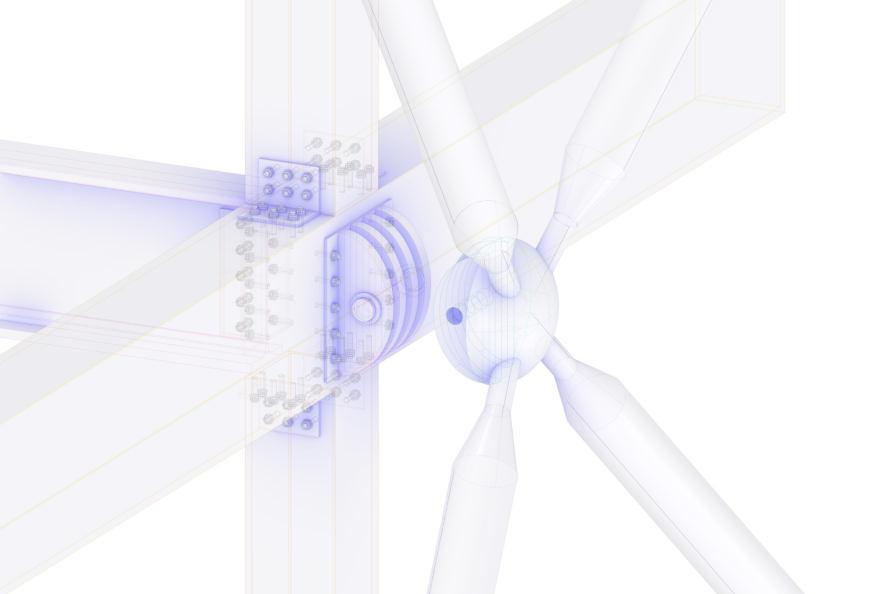

EncuentrovigadebordeconménsulahormigónarmadoEncuentrovigadebordeconcruces

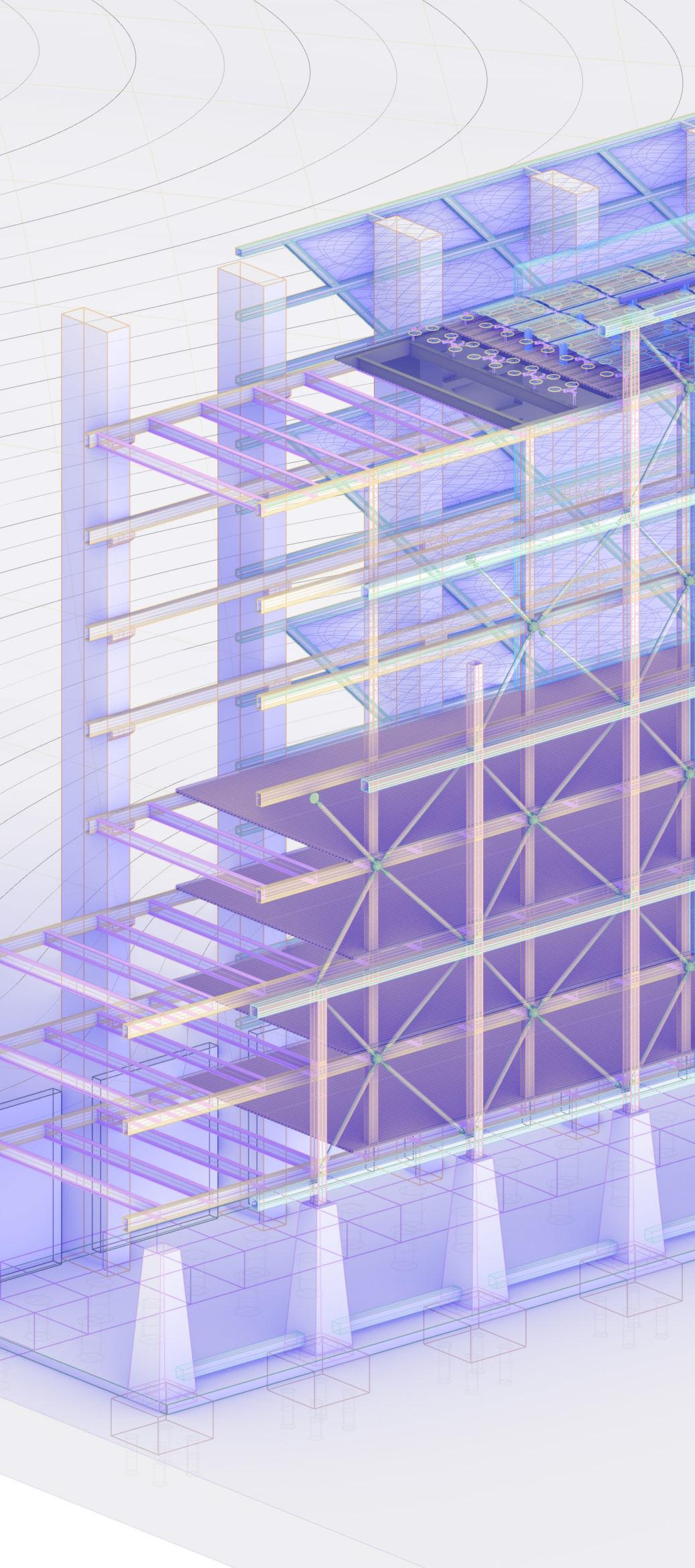

Descripcióndelaestructura
La estructura está basada en el proyecto Frame, Media House de Bruther Architects. Ubicado en Bruselas. Consiste en sujetar los forjados centrales en unas vigas de borde metálicas rectangulares. Estasvigas de borde, en lacara interiordel proyecto, se sujetan en grandes pilares de hormigón armado.
Por el otro lado, en la cara exterior, se sujetan a un marco metálica vertical de 8,00 x 8,00 m a través de unas cruces metálicas en diagonal, que hacen a su vez de arriostramiento. En el encuentro entre la viga de borde y las cruces metálicas, se añadenpilaresmetálicosparadarlerigidez al conjunto. Los forjados interiores son de chapa colaborante.
DiagramasdeesfuerzosLeyenda
Deformada viento máximo AxilesCortantesMomentos
1. Pilar hormigón armado 2750 x 1150 mm
2. Ménsula hormigón armado 1150 x 500 x 300 mm
3. Neopreno de amortiguación 20 mm
4. Platabanda metálica 500 x 200 x 150
5. Tornillos metálicos
6. Tubo rectangular 550.300.16
7. Perfil en L 150 x 10
8. Perfil IPE 550
9. Tubo rectangular 450.300.16
10. Pieza metálica de transición entre cruces con viga de borde
11. Tubo circular 200.16
12. Nudo estructural metálico interior
13. Nudo estructura metálico exterior
14. Tubo cuadrado 450.16.
15. Tubo cuadrado 450.16.
16. Perfil en L 150 x 10
17.Placa de apoyo de anclaje
18. Armados interiores
19. Pilar hormigón armado canto variable

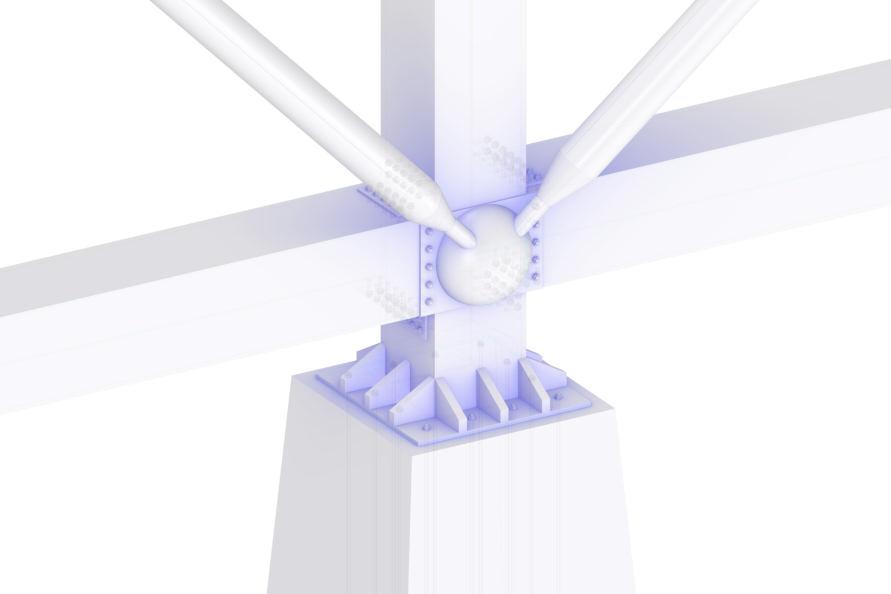

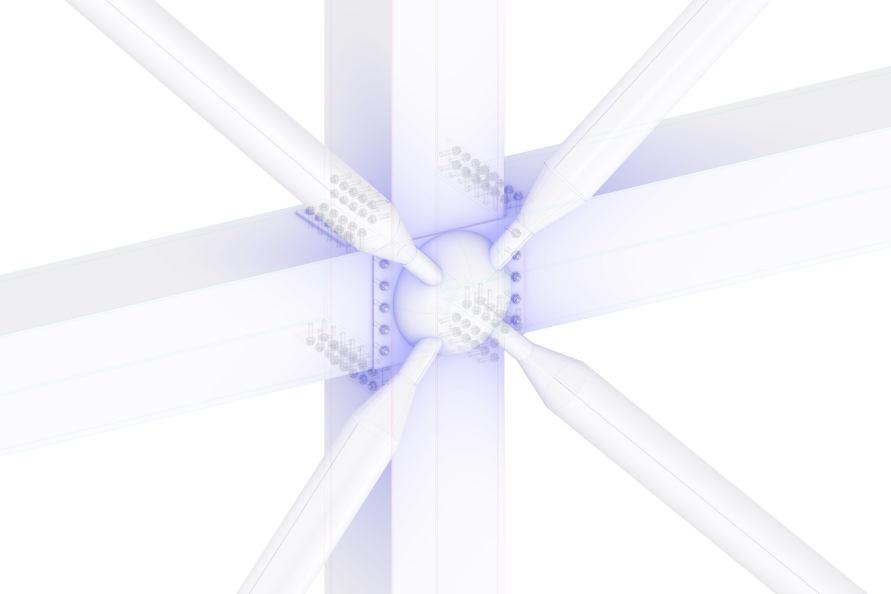

EncuentrocrucesmetálicosconcuadrosmetálicosEncuentrocrucesmetálicasconpilonasdehormigónarmado
1. Tubo cuadrado 450.16.
2. Tubo cuadrado 450.16.
3. Tubo circular 200.16
4. Nudo estructural metálico interior
5. Nudo estructura metálico exterior
6. Ménsula metálica 1000 x 300 x 120 mm
7. Montante envolvente 300 x 300 x 10 mm
8. Marco metálico EFTE exterior muro
9. Cojín EFTE, con 3 dimensiones de cojín distintas, que se van combiando en la envolvente. Anchura: 1200, 2000, 2700 mm
10. Chapa metálica 10 mm
Infraestructura de descontaminación de Chernobyl DR-12
11. Travesaño fachada ventilada
12. Cámara de aire 30 mm
14. Aislante de roca 110 mm
15. Montante fachada ventilada 140.140.5
16. Aislante de roca interior 250 mm
17. Pilar hormigón armado 2750 x 1150 mm
18. Ménsula metálica 1000 x 120 x 300 mm
19. Travesaño envolvente 300 x 300 x 10 mm
20. Marco metálico EFTE interior muro
21. Conductos de aire para hinchado de cojines Ø 10 mm
22. Montante 300 x 300 x 10 mm
23. Cojín EFTE trapezoidal
24. Tubo rectangular 550.300.16
25. Chapa colaborante 15 mm
26. Aislante de roca 300 mm
27. Conducto de climatización Ø 25 mm
28. Conexiones eléctricas
29. Falso techo
30. Muro cortina Cortizo ST-25
11. DESARROLLO CONSTRUCTIVO Gabriel González Calle
Leyenda
1. Perfil HEB 200. Subestructura de grúa de mantenimiento envolventes.
2. Vidrio fotovoltaico curvado para evacuación de agua 2250 x 2450 mm.
3. Prototipo lumínico LED
4. Estructura LED
5. Estructura princiapl y conexión con estructura prinicipal del proyecto.
6. Hormigón de pendientes
7 Imprimación bituminosa CURIDAN
Seccióncubierta
E. 1/20
12.
8. Doble lámina imperm. ESTERDAN 40
P ELAST
9.CapaseparadorageotextilDANOFELT PY 200
10. Aislamiento térmico pol. extruido (XPS) DANOPREN CH
11. Vierteaguas metálico
12. Rejilla ULMA Minikit
13. Tubo circular 200.16
14. 9. Cojín EFTE, con 3 dimensiones de
cojín distintas, que se van combiando en laenvolvente. Anchura: 1200, 2000, 2700 mm
15. Conducto de climatización Ø 25 mm
16. Perfil IPE 550
17. Aislante de roca 300 mm
18. Chapa colaborante 15 mm
19. Conexiones eléctricas

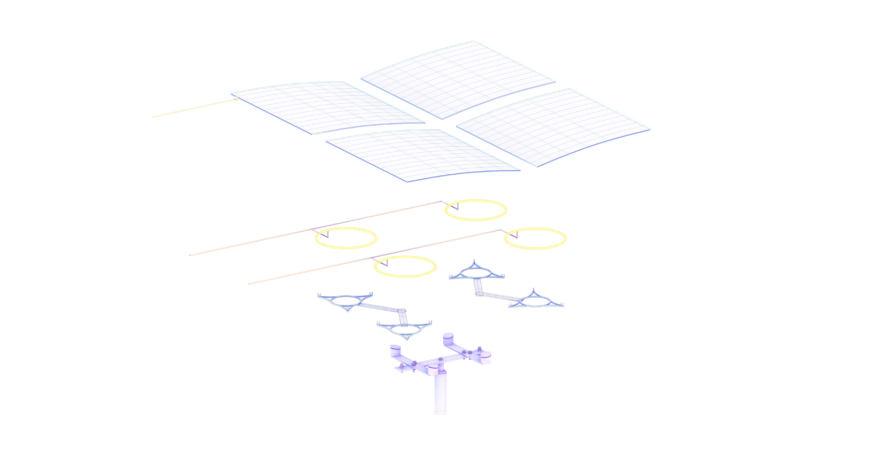

Prototipofotovoltaicoencubierta
En la cubierta se ubica un prototipo lumínicofotovoltaico capaz de generar energía limpia y disminuir a demanda de la red eléctrica general. De noche, el prototipo ilumina al cielo, buscando darle importancia al interior del proyecto, poniendo el valor el pueblo de Duga Radar y su historia.

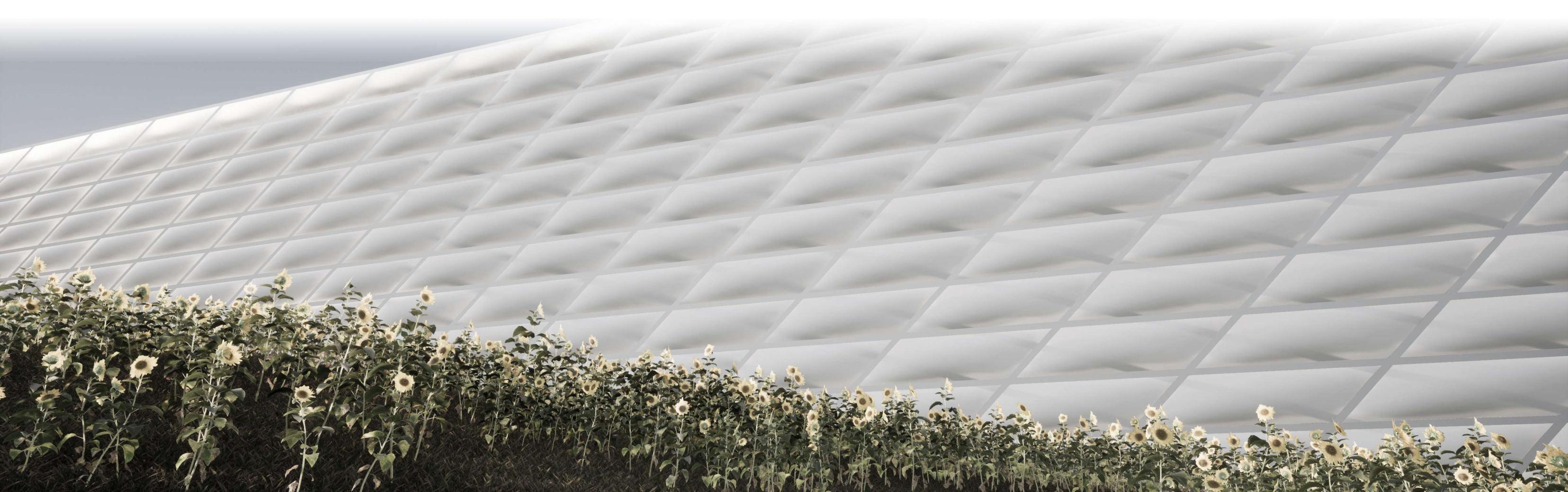

Dobleenvolvente
Se diseña una doble envolvente, que permite un mejor tránsito del aire entre ambas envolventes. Este sistema mejora la eficiencia energética, permite ventilación natural del espacio intersticial, permitiendo un mayor control climático del interior del proyecto.
La segunda envolvente está compuesta por cojines de EFTE rellenos con una mezcla de aire y nitrógeno, que ofrecen un excelente aislamiento térmico.
Diseñosostenible
Desde el punto de vista bioclimático, el edificio óptimo será a priori el que tenga la mínima superficie de pérdidas manteniendo el mismo volumen de almacenaje de calor. Por ello, la forma del muro, compacta, permite reducir gastos de energía.
En vistas a perder poca energía, además, se colocan 35 cm de aislante en las zonas opacas de la envolvente interior del proyecto, que a su vez son fachadas ventiladas. En las caras de vidrio, se escoge un vidrio triple para reducir las pérdidas.

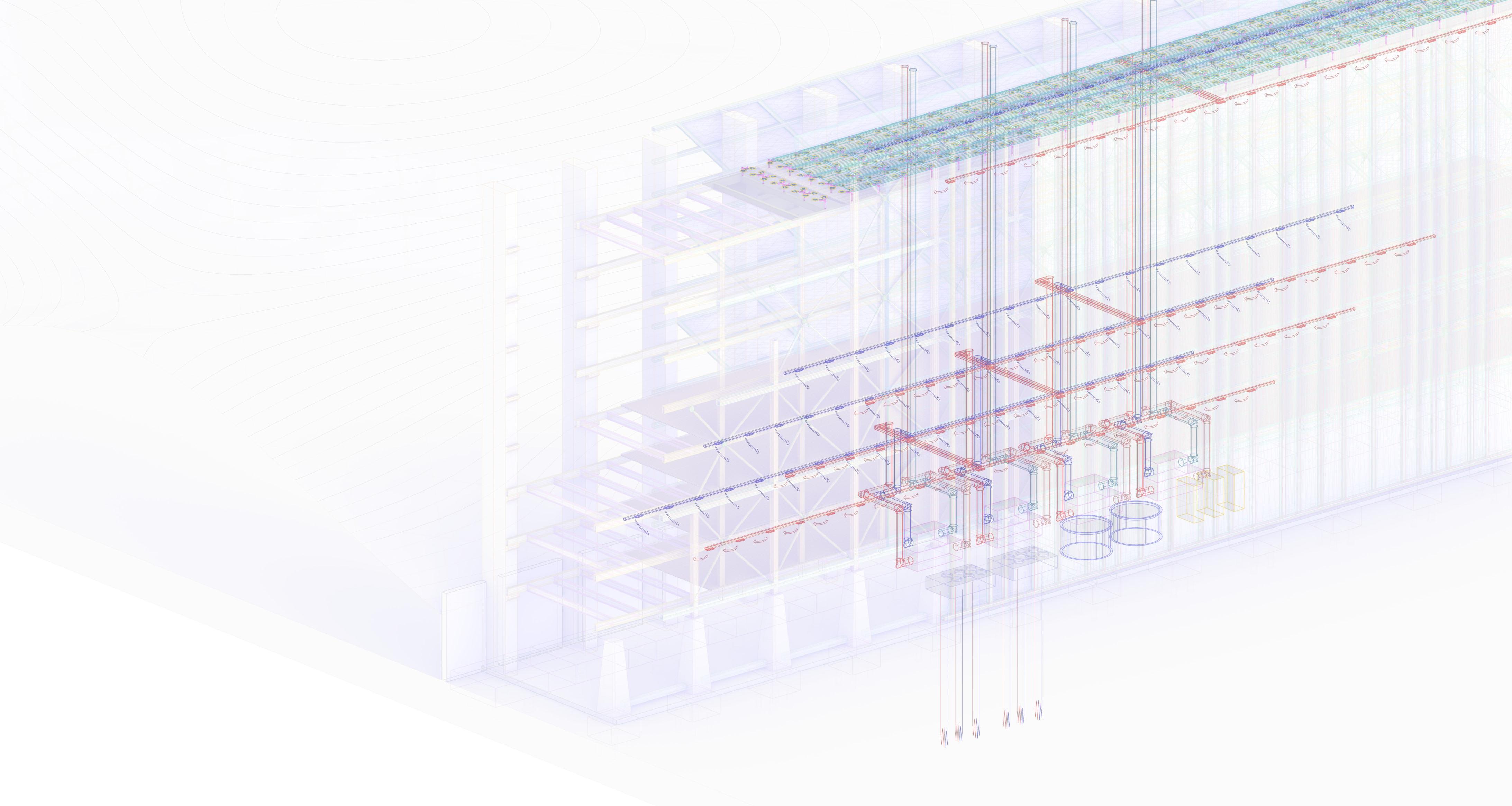

Geotermia
Para el diseño de instalaciones, teniendo en cuenta la magnitud del proyecto, se divide el edificio en 10 partes. Y cada parte tiene unas instalaciones totalmente distintas del resto, como si fueran edificios independientes. En todo el proyecto se realiza la climatización y ventilación a través de unidades de tratamiento del aire, que reciben el calor o frío necesario gracias a bombas de calor geotérmicas.
LimpiezaymantenimientodeEFTEcongrúaencubierta
Estrategiasbioclimáticas Sistemadeclimatización Generacióndecaloryfrío
