El fet més destacat d'aquest exemplar és el què recull les pàgines centrals 6-7 sobre el Dia de la Fundació amb l'homenatge del Sr. Eduard Soler, commemorant l'aniversari del seu traspas.
La portada mostra un arbre de Nadal de manufactura metàl·lica il·luminada, fruit d'una pràctica escolar dels nostres alumnes. Segueix una pàgina dedicada a una empresa puntera en el seu sector, fabricants de maquinària especialitzada en linies automàtiques de grans dimensions, afecta a la nostra Fundació que acollint alumnes nostres com a becaris en pràctiques de formació dual.
Una doble pàgina amb noticies de petit format presentant una variada mostra de les activitats de l'Escola, és el testimoni del curs docent. Els Serveis de la Fundació presenta la manipulació d'una moderna màquina CNC, des de l'inici a l'engegada, treballs de dos alumnes de final de curs de Mecatrònica Industrial.
Un expert, consultor en metrologia tridimensional, presenta una lliçó sobre el procediment en mesura i assatjos amb una magistral pedagogia.
Un ex-alumne explica com li ha anat des que va deixar les nostres aules i el fruit que n'ha tret. És un bon reclam per als candidats a graduar-se a la nostra Escola.
La columna graciosament cedida a AFAT va dedicada a la celebració de la Assemblea anual de socis que explica les vivencies de l'any, l'estat de comptes, la composició de la Junta de Govern i les perspectives de curs vinent.
Finalment l'apunt de la biografia del Fundador arriba al punt de com va concebir l'actual Escola del Treballs del Ripollès, marcant objectius i els nomenaments del primer patronat, composta de patrons privats i patrons nominats periòdicament per l'Ajuntament de Ripoll.
Estàtua Eduard Soler i Font
Redacció

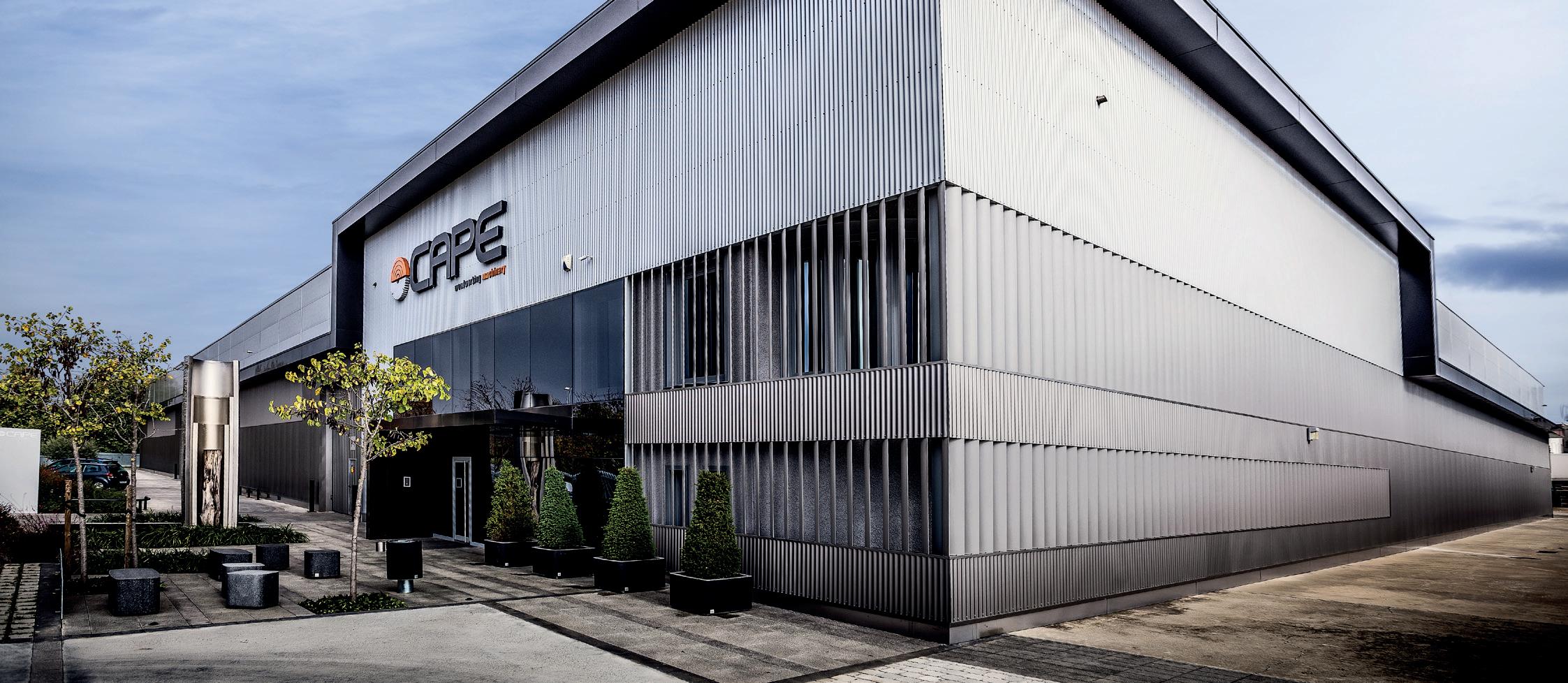

CAPE és una empresa de Manlleu amb més de 55 anys d’antiguitat, pionera en el disseny i fabricació de maquinaria per a la fusta, especialitzant-se sobretot en Línies automàtiques per la fabricació de palets i bobines de fusta. La continua investigació, el desenvolupament de noves solucions i sobretot un servei post-venda ràpid i eficient, és un tret diferencial de CAPE que el situa com a líder en el seu sector.
Els més de 14.000 metres quadrats de fàbrica permet poder instal·lar i provar de 10 a 15 Línies de manera simultània, assegurant d’aquesta manera una posta en marxa ràpida i eficient a casa dels seus clients.
CAPE compta amb un equip d’aproximadament 80 persones entre tots els departaments d’Administració, Oficina Tècnica, Fabricació, Muntatge i Posta en marxa. Igualment, compta amb una xarxa consolidada de de més de 25 empreses d’Osona, la Garrotxa i el Gironès que col·laboren de manera
directa en els processos de fabricació. L’actual segona generació de l’empresa està en ple procés de digitalització i millora dels processos per tal d’encarar el canvi generacional i tecnològic dels pròxims anys. A principis del 2024 s’ha ampliat l’Oficina Tècnica per tal de poder incorporar els recursos necessaris per el desplegament de varis projectes encarats cap a la indus-
tria 5.0 i el Machine Learning. Per tal de poder desenvolupar aquests nous projectes de futur, cal disposar de recursos amb els coneixements i les capacitats adequades, i per aquest motiu CAPE ha incorporat recentment un alumne en pràctiques de la Fundació Eduard Soler estudiant de Mecatrònica Industrial, una col·laboració que està resultant molt positiva.

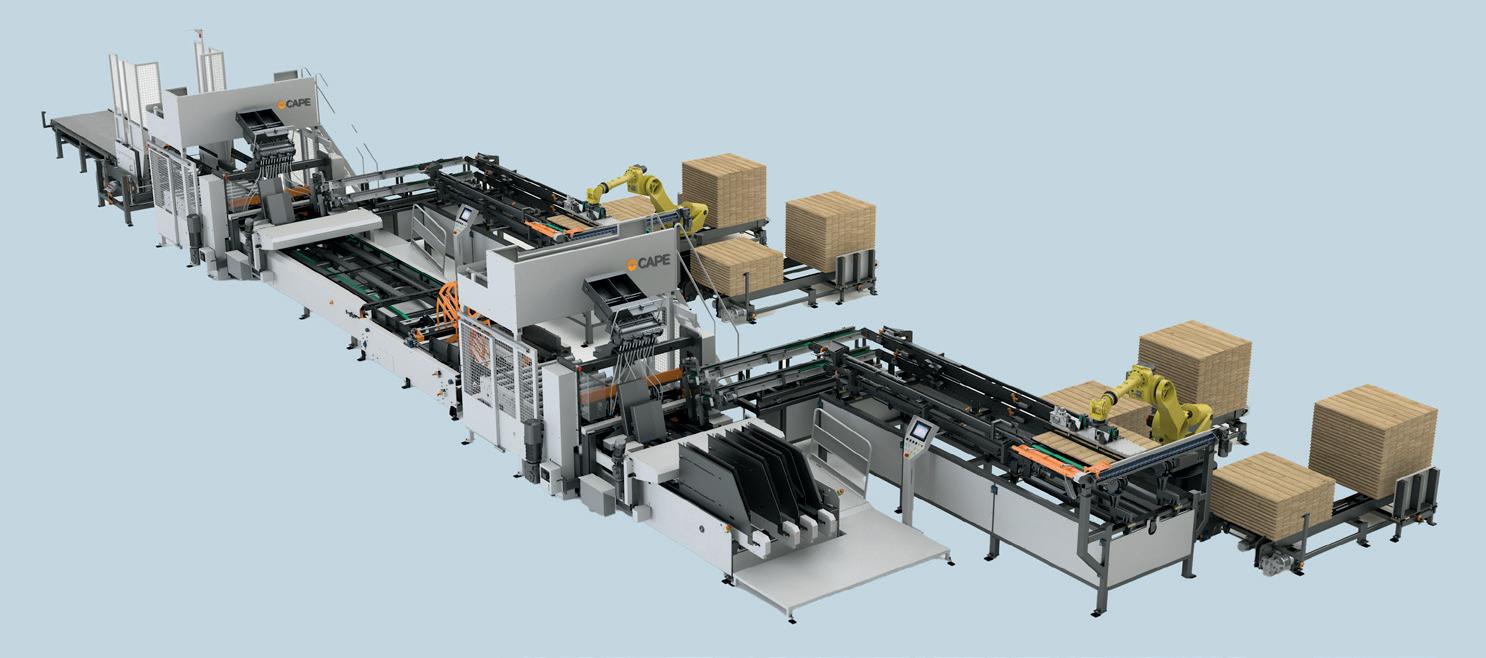

Línia de clavat automàtic per a la fabricació de tapes i palets
Carrer Francesc Puget, 6, 08560 Manlleu, Barcelona

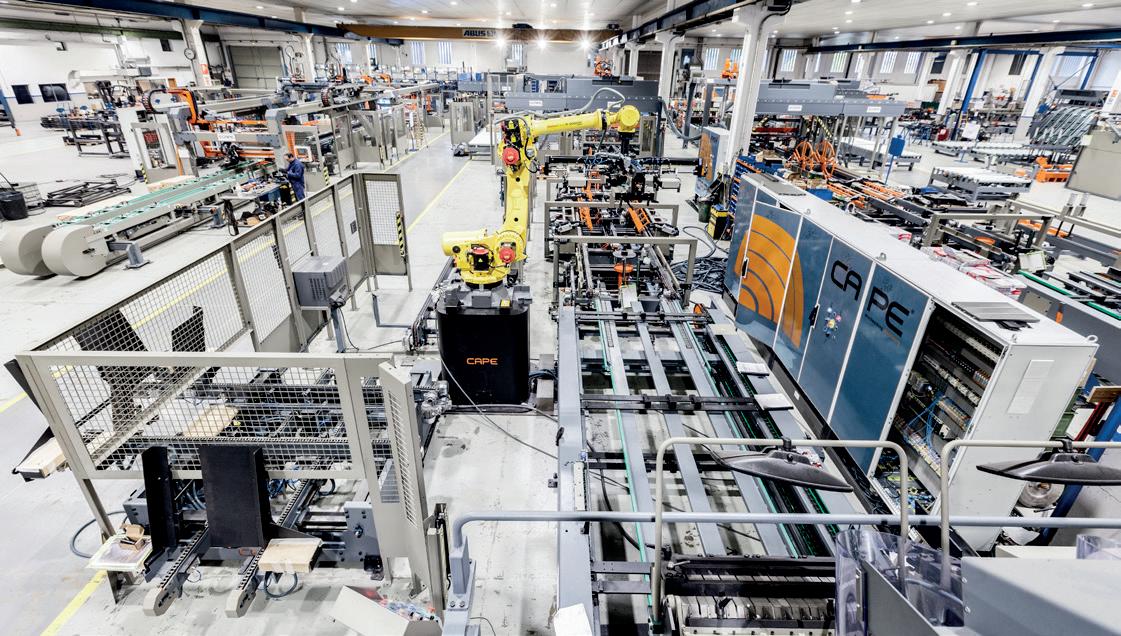

Imatge general del taller de construcció
Detall màquina de paletització

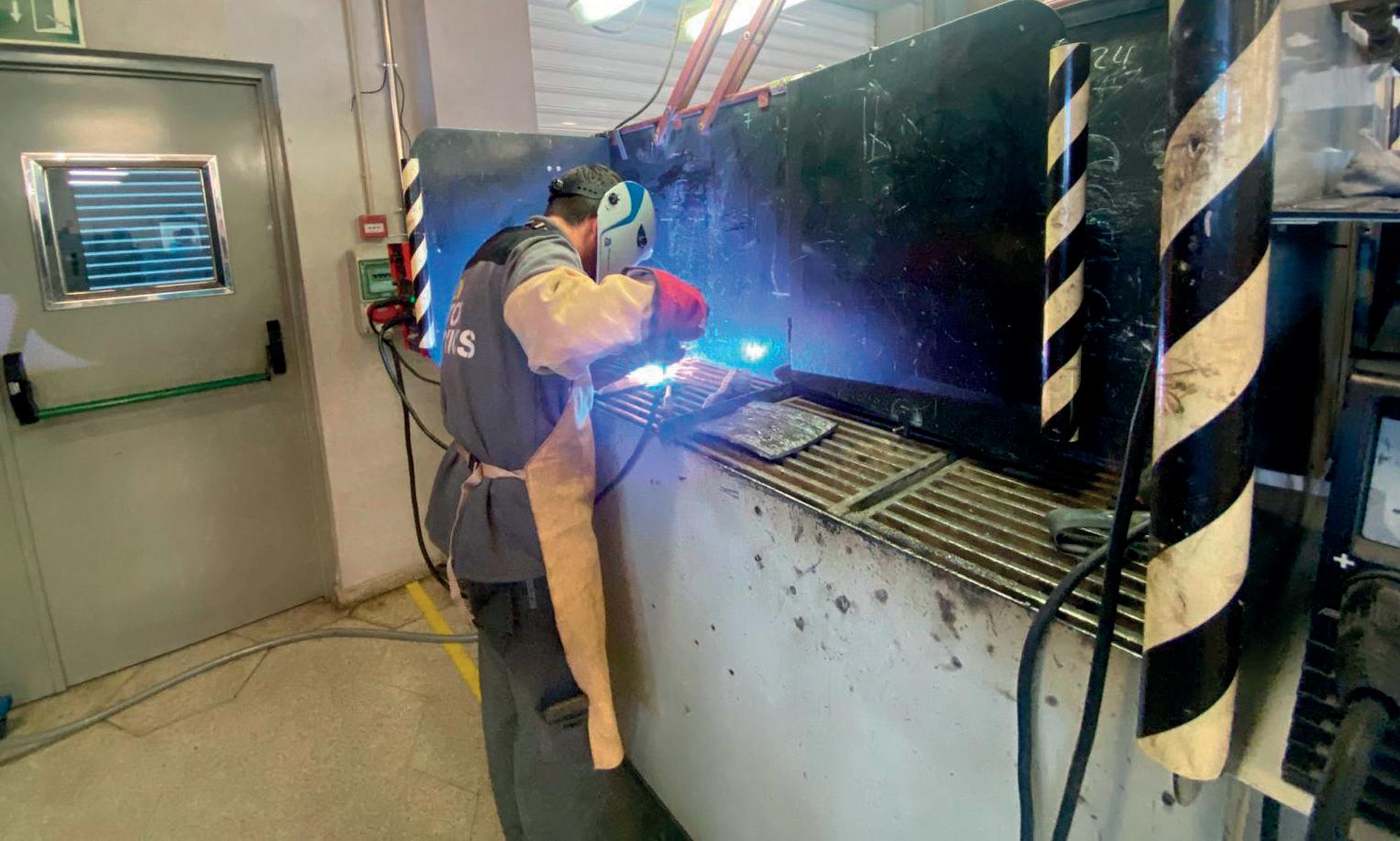

CURS SOLDADURA DE FIL MIG MAG
La FES dins del marc de la Formació Contínua te programes cursos 100% subvencionats del sector tecnològic per a treballadors, autònoms i persones que estan en situació d'atur, amb l'objectiu d'actualitzar el currículum i millorar el seu perfil professionalment.
Un total de 18 participants s'han inscrit al curs de Soldadura MIG MAG, que proporciona a l'alumne la capacitació bàsica per realitzar cordons de soldadura elèctrica amb fil continu, aplicant les especificacions tècniques previstes a les homologacions internacionals de processos de soldadura professional.
SOLDADURA TIC I ELÈCTRODE REVESTIT
Un curs al'inici de l'any per a una formació subvencionada per a persones en situació d'atur, reservant algunes places per el reciclatge de treballadors, de 720 hores amb pràctiques a empresa. Consisteix en obtenir un certificat de professionalitat de "Soldadura amb elèctrode revestit i TIG".
Participen 15 alumnes de la comarca i els voltants amb un pla d'estudis, especialment de formació pràctica, que faciliti la inserció laboral en aquest sector. La formació inclou coneixements teòrics de soldadura per a diferents materials i posicions, coneixements de materials, interpretació de plànols i mecanització bàsica de preparar vores.
CONFERÈNCIA "HASCO" EN TECHSESSION
En el marc del cicle de conferencies "Techsessions" DE la FES el passat 12 de desembre es va realitzar una interessant sessió tècnica en col·laboració amb el fabricant d'utillatges eines i accessoris HASCO. El tècnic Sr. Javier Expòsito va impartir les explicacions centrades en aspectes d'equipament 4.0 per a motlles d'injecció de plàstic.
Aquesta sessió va ser oferta tant a estudiants dels cicles formatius de grau superior d'especialitat de Disseny i Programació en Fabricació Avançada com també als responsables projectistes d'oficina tècnica i encarregats de taller de fabricació muntatge i manteniment d'aquest sector.

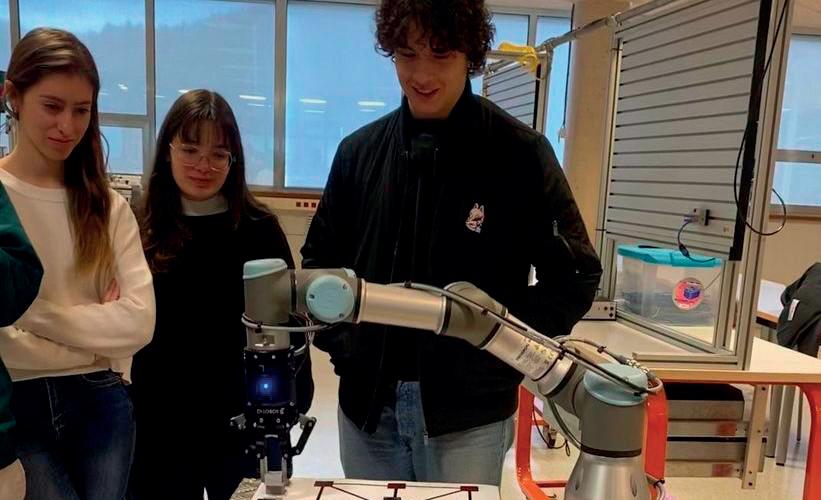

VISITA D'ALUMNES DE SANT ELM A FES
Quaranta estudiants de batxillerat tecnològic i científic de l'institut Sant Elm de Sant Feliu de Guixols, Baix Empordà participen el 16 de gener de 2024 en una jornada d'orientació acadèmica i professional en dues parts.
En la primera els participants varen rebre una xerrada d'orientació on es va posar en valor la formació professional en el sector industrial i les seves sortides professionals. En la segona, aprofundirnt en el criteri per a la decisió dels seus estudis, es varen realitzar tres tallers pràctics "tastets de tecnologia" d'enginyeria inversa, simulació de sistemes automàtics i programació de robots col·laboratius.

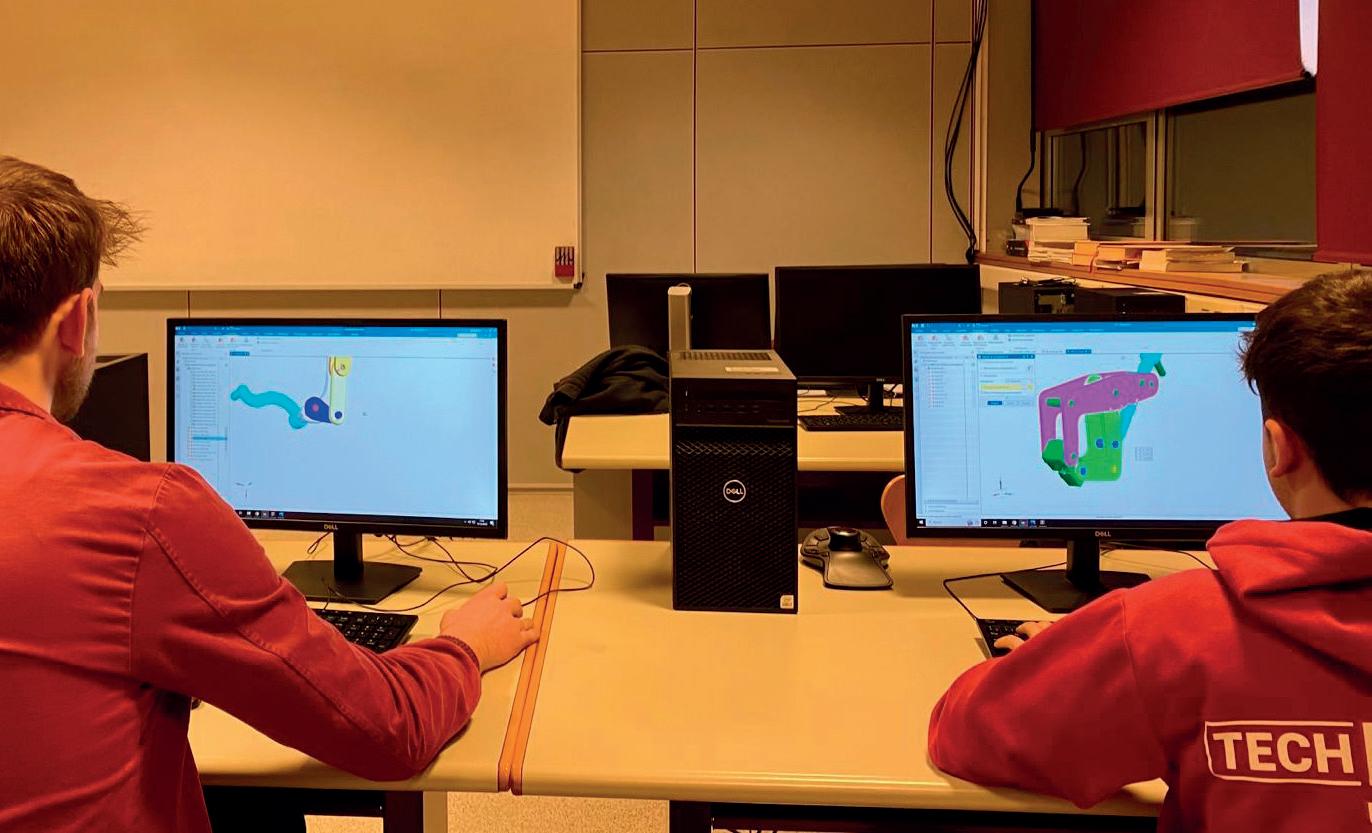

LA FES I EL SOFTWARE 3D EXPERIENCE
En el marc del pla estratègic d'innovació estratègic de la Fes, enguany s'incorpora el software en Cloud 3DEXPERIENCE de solidworks per tal de facilitar el treball col·laboratiu en línia i altres recursos de la gestió de projectes en la indústria 4.0.
En aquesta primera etapa es desplegarà la implementació de la gestió documental el treball en equip i la gestió de projectes. Al llarg dels primers mesos de l'any els diferents grups d'estudiants de CFGS de la FES començaran a treballar amb aquesta metodologia compartint els arxius i la informació entre els diferents grups de projectes.
SIMULACRE D'INCENDI A L'ESCOLA FES
Complint amb les actuacions del Pla de Seguretat i emergència de la FES el darrer 5 d'octubre de 2023 es va procedir a la realització d'un simulacre per incendi. A les 17:45 hores varen ser activades sense previ avis les alarmes sonores d'incendi.
Tot el procés es va realitzar segons les consignes d'actuació previstes en el protocol d'emergència Els diferents grups de classe, amb les instruccions del docent, van sortir per les portes d'emergència seguint l'itinerari recomanat fins al punt de trobada a fora de l'edifici. Allà es va fer el recompte de tots els usuaris presents al centre.
L'ESCOLA COMPLEMENTA L'EQUIP DE TECNOLOGIES ROBÒTIQUES

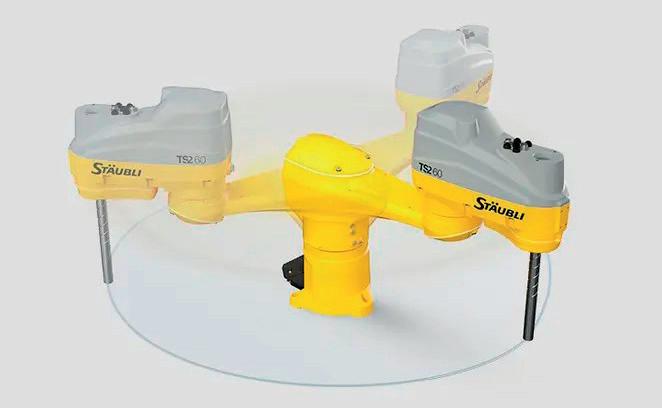

El departament de robòtica aplicada de la FES ha arribat a un acord amb la companyia de robots Stäubli per a reforça rel parc d'equipament robòtic que disposava de diferents robots antropomòrfics i cartesians per als estudiants de CF i formació contínua. Incorpora un robot de tecnologia Scara, model TS80 juntament amb les llicències de software per al seu control, ús i funcionament, en tota l'aula.
Fruit d'aquest acord Stäbli, que és un referent internacional en robótica, ha cedit l'equipament i la formació per l'equip docent.
VISITA A MATRIX S.A.
El passat 20 de novembre els alumnes de segon curs de Programació de la Producció i Disseny en Fabricació Avançada, varen rebre una visita guiada a les instal·lacions de l'empresa MATRIX S.A. situada a Ripoll, i que el pròxim any 2024 celebrarà els seus cinquanta anys d'història. La principal activitat de MATRIX S.A. és el disseny i fabricació de motlles d'injecció d'alta precisió i matrius de premsa. Durant la visita els alumnes van poder veure les àrees de disseny, de programació i fabricació per arrencament de ferritja i electroerosió, de rectificats de precisió, de muntatge així com de control dimensional i qualitat i l'àrea de proves finals de producció.
Patrons de la Fundació FES
* Foto: Miquel Ruiz
Sala d'actes a la celebració
Directors i delegats de curs. Ofrena floral
Eduard Soler i Font *
Dia de la Fundació Eduard Soler
Aniversari del Fundador
Dia commemoratiu de la seva memòria, vint-i-quatre anys desprès de la seva mort. El Patronat de la Fundació FES va celebrar-ho am un acte solemne. Discursos presidencials, ofrenes florals a peu de la seva estàtua i visita al cemintiri ocuparen mitja jornada lectiva.
L'acte acadèmic fou presidit pel Sr. Jordi Colomer junt a la vicepresidenta Sra. Silvia Orriols i el Sr. Brull, secretari, que informa sobre sobre el programa de la diada.
El president en la seva intervenció va valorar la figura del Fundador Sr, Euard Soler des de la seva bonhomía i generositat personal, per la seva formació acadèmica de doctorat industrial, la d'inventor autor de varies patents nacionals i estrangeres, emprenedor i fundador d'empreses, cofundador d'una avui multinacional, reconeguda com a líder mundial del seu sector. En tota la seva trajectoria sempre va destacar la seva preocupació per la formació de la joventud i reciclatge de profesionals, propulsant escoles d'aprenents fins crear una fundació, ben dotada de recursos, amb que l'objecte principal sigui la formació de tècnics superiors, oficialment titulats.
Seguidament pren la paraula la vicepresidenta que centra el seu parlament més com a Batllesa en reprsentació d l'Ajuntament de Ripoll, en mostrar la més sincera gratitud, consideració i respecte cap al senyor Eduard Soler i els valors que el van definir. Va triar ls ripollesos com a dipositaris de la seva fortuna i el seu projecte. Valors que la Fundació ha sabut transmetres als estudiants curs rere curs, garantint l'éxit acadèmic i professional de l'alumnat.
Visita a la tomba del fundador
Màquina CNC, construcció i posta a punt
Projecte integrat curs 2022_23
Es tracta del projecte dels alumnes
Gerard Pérez i Guillem Llombart en el seu treball de final de cicle de Mecatrònica Industrial del curs 2022-2023.
Seguint la metodologia de treball de la FES en els projectes finals de cicle, s’integren diferents àmbits de coneixements amb un objectiu determinat amb el seguiment, mentoratge i supervisió del coordinador del projecte i l’equip docent, i treballant en equip amb un cert grau d’autonomia per portar a terme el projecte des del desenvolupament, fins a la construcció física d’un prototip funcional.
En aquest cas, es tracta d’un projecte que es va iniciar el curs 2019-2020 on un grup d’alumnes del mateix cicle formatiu van començar amb la proposta del projecte i que any rere any, en cada curs acadèmic s’ha anat desenvolupant i treballant. Enguany, el grup d’alumnes tenia com objectiu principal per aquest projecte integrar el control i deixar la màquina en funcionament i en les condicions segu-
res de treball per tal que els alumnes de l’escola poguessin utilitzar-la per aprendre durant les pràctiques lectives tant a nivell de manteniment com d’aplicacions productives.
En aquesta fase del projecte s’integren coneixements de disseny cad, mecanització, muntatge i ajustatge mecànic, cablejat elèctric, control de motors pas a pas, programació del control, ...
El projecte desenvolupat per aquests estudiants s’estructura en una memòria tècnica, plànols i esquemes, un plec de condicions, un pressupost, i també, un manual d’usuari en català i anglès on es descriuen els passos a seguir per mecanitzar una peça amb aquesta màquina.
Al tractar-se d’un projecte de continuació, va ser essencial poder inspeccionar i valorar la màquina prèviament, per tal de definir quins eren els elements i parts del projecte que calia desenvolupar per poder culminar la màquina CNC. Les principals accions a executar foren:
* Dissenyar un sistema de recollida de ferritja i una coberta per protegir el motor del pas a pas de l’eix X ,que també estava exposat a la ferritja generada per l’eina.
* Dissenyar una mordassa per subjectar els bruts mentre es treballa.
* Comprar i muntar proteccions transparents de policarbonat per assegurar el compliment dels requeriments de prevenció de riscos laborals en la seguretat de treball. Evitar així que els usuaris pugin accedir a dins la màquina, com per protegir aquests de possibles ferritges de material expulsats per l’eina durant la mecanització.
* Implementar el software Mach3 i programar el funcionament de la màquina des de zero.
* Finalitzar la connexió de l’spindle.
* Calibrar els eixos i realitzar una posta a punt.
Centrant-nos en la tasca fonamental de connectivitat i control de l’operativa de la màquina, cal referir-nos a la implementació del control. En aquest

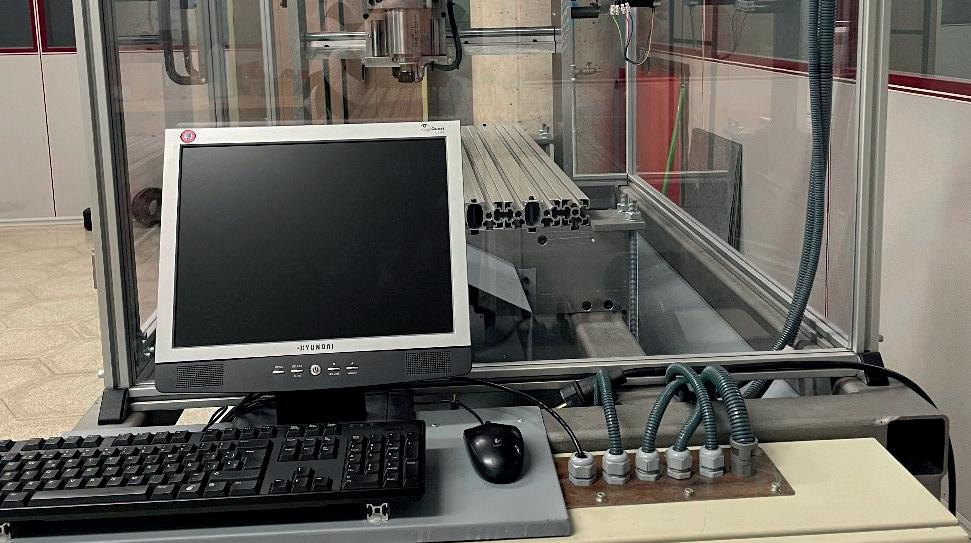

Vista de la pantalla d'operació i quadre de control
Vista de l'estructura mecànica del CNC, guiatge i motors

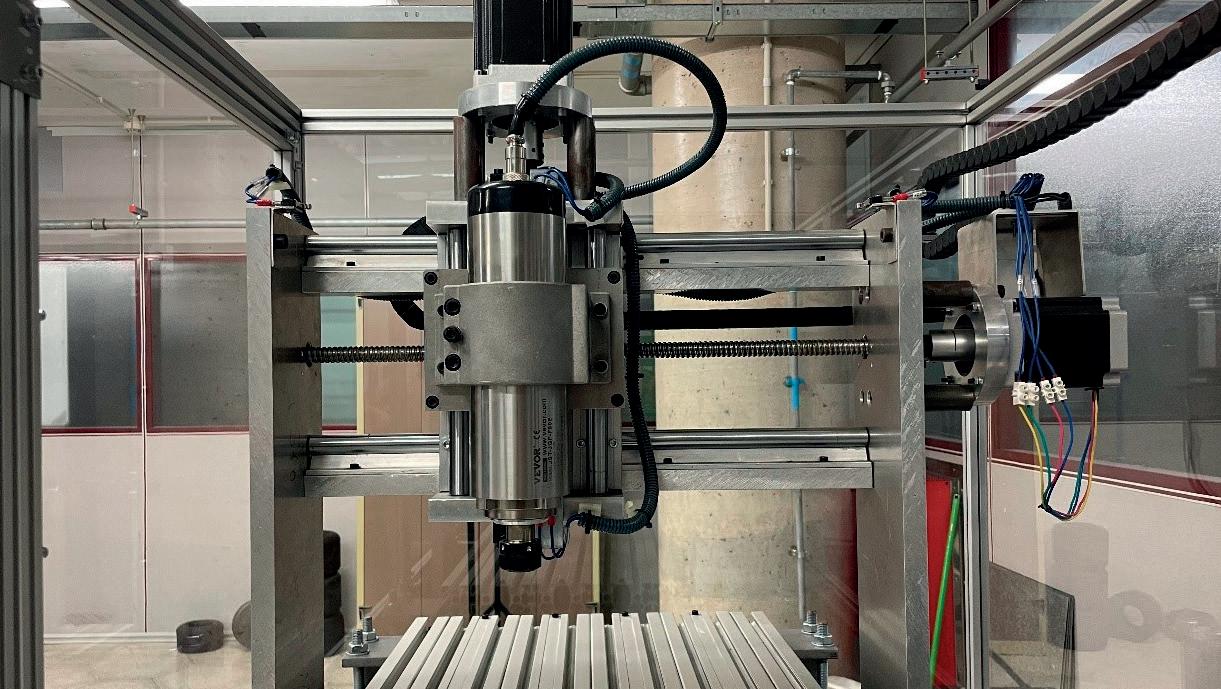

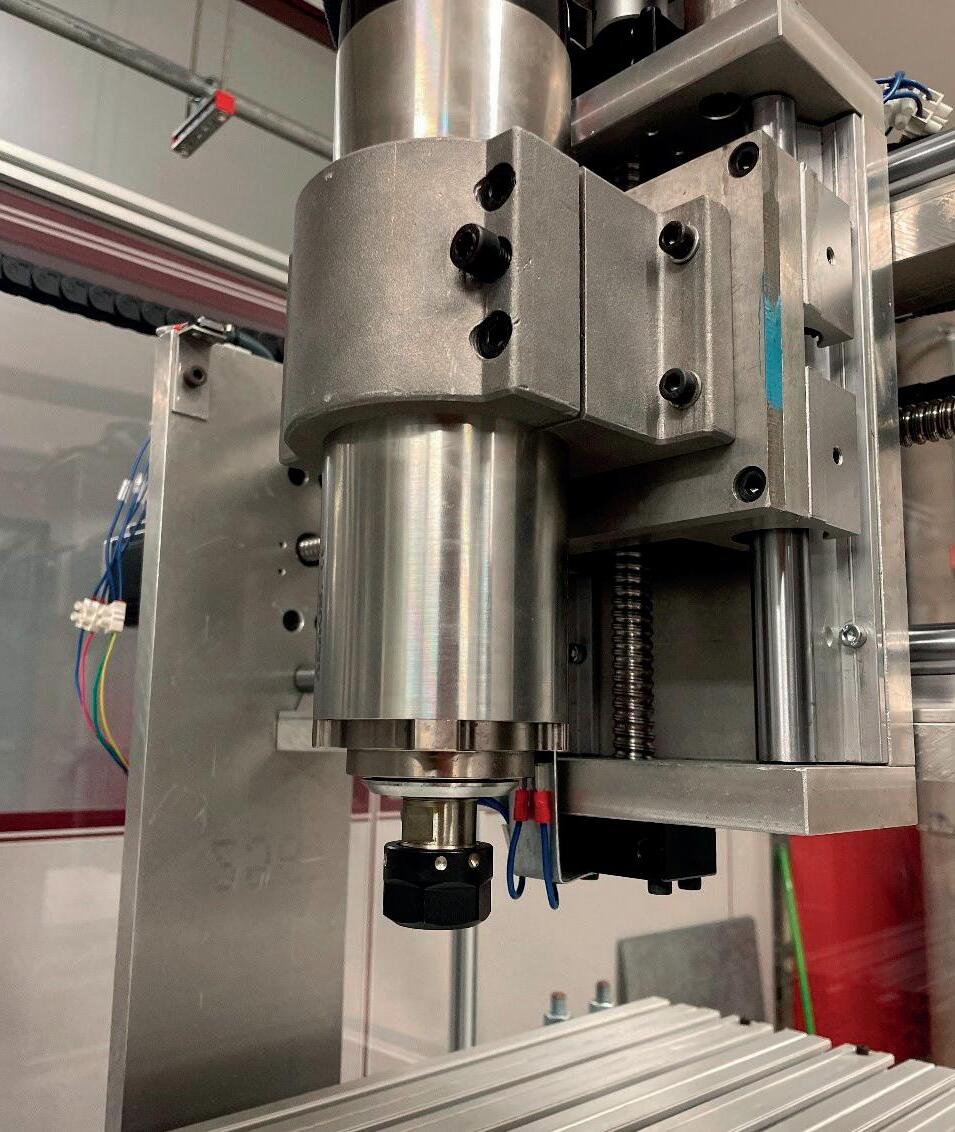

Detall del muntatge del capçal de la màquina

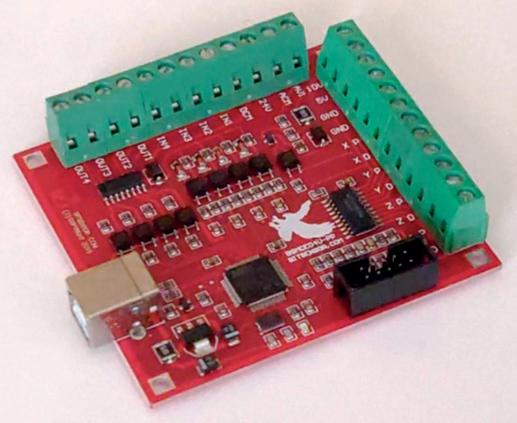

cas s’ha implementat una placa controladora Mach3 USB board. Aquesta placa permet el control simultani dels motors d’accionament dels eixos i de l’eina a través d’una connexió via USB amb el software de control numèric Mach3 que proporciona una interfície d’usuari gràfica.
La controladora disposa de 4 entrades i 4 sortides a DC 12/24, les quals no són programables i s’han de cablejar tal i com indica l’esquema del fabricant. La distribució de les entrades és la següent:
* Entrada 1 (IN1): parada emergència
* Entrada 2 (IN2): finals de cursa de límit d’eix
* Entrada 3 (IN3): finals de cursa de ‘homing’
* Entrada 4 (IN4): sensor de proximitat de peça (opcional, aquesta màquina no n’incorpora)
* Sortida 3(OUT 3): protector de sobreintensitat, aquesta màquina no n’incorpora
* Sortida 4(OUT 4): res connectat
Un cop realitzada la connexió, el software permet la configuració de les corbes d’accel·leració dels motors pas a pas i l’avanç per volta. També cal configurar les entrades corresponents als finals de cursa i porta.
Amb la configuració final de la màquina, es disposa d’un recorregut màxim dels eixos x, y (desplaçament sobre la taula) i de l’eix z (desplaçament ver-
tical del capçal) de 672mm x 312mm x 88mm respectivament. Pensada per mecanitzats i gravats per a peces d’alçada limitada.
Finalment, que la màquina sigui capaç de calibrar els eixos sempre a 0 és indispensable pel seu correcte funcionament. En aquest cas, s’han configurat els sensors de fi de cursa de cada eix per aquesta funció de “homing” i han estat activats en la configuració d’entrades i sortides del control assegurant així els límits de recorregut segur de la màquina i la coordenada zero de treball. La funció autozero permet seleccionar els eixos que faran el “homing” quan es dona l’ordre al control.
Pel que fa al capçal, capaç d’arribar a una velocitat de rotació de 24000 rpm, i activable en els dos sentits de gir, es va connectar per a rebre la senyal de treball des de la controladora que actua sobre el variador de freqüència permetent la regulació de velocitat de gir segons les necessitats del procés de mecanització en cada cas.

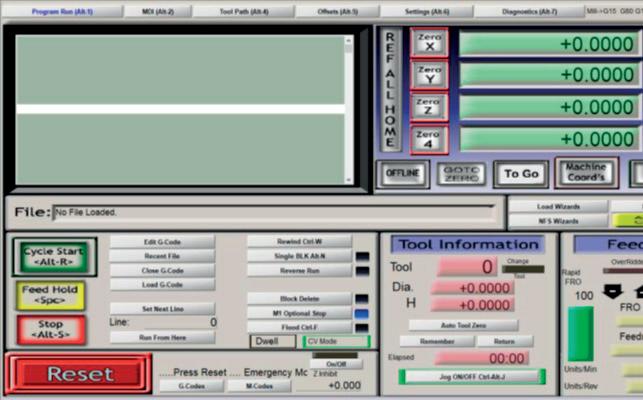

Pantalla principal del control numèric computeritzat
Un estudiant posant en marxa l'equip

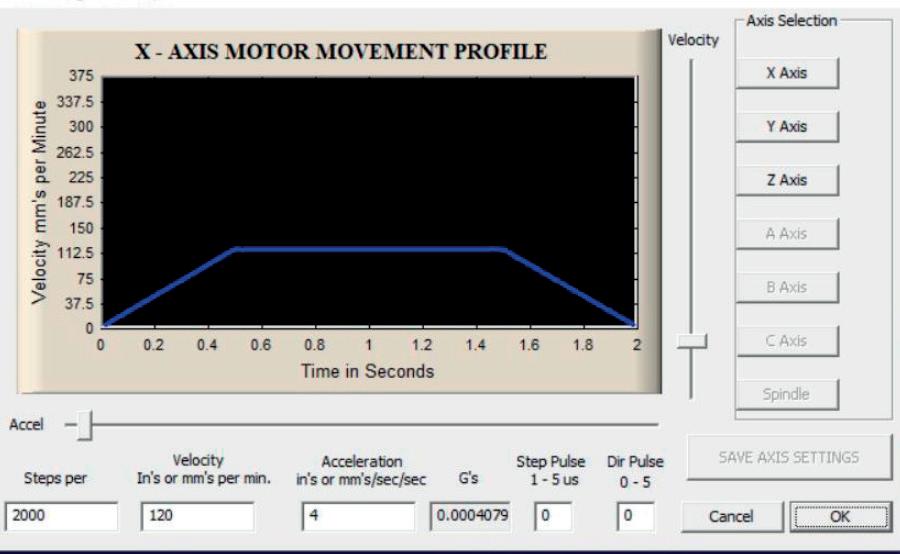

Configuració de les rampes d'accel·leració dels motors pas a pas
Metrologia i assajos
Important:
Quan es dissenya una peça o producte, s'assumeixen situacions, comportaments, es fan múltiples càlculs, es prenen decisions, etcètera, sense oblidar-nos de la creativitat individual. Això ens porta a un resultat, però aquest resultat no és el final del procés de disseny. En realitat, es tracta només de la primera etapa del procés. Un cop finalitzada la primera fase, comencem a rebre les primeres mostres, es realitzaran els assemblatges i obtindrem els primers “prototips”, però intrínseques a aquestes tasques, hi ha una sèrie de treballs fonamentals que no són altres que els relacionats amb la metrologia i els assajos.
La metrologia i els assaigs evidencien que tota la teoria aplicada s'ajusta a la realitat aconseguida, la qual cosa possibilita a més esmenar possibles errors o inexactituds alhora que millorar els dissenys.
En conseqüència, estem abordant uns processos summament rellevants i de gran valor afegit a tots els treballs relacionats amb l'electromecànica, tant en l'àmbit de peça individual com de subconjunts i producte final. Tenim dos tipus d'assaigs:
•Metrologia:
És la ciència i tècnica que es dedica a l'estudi dels sistemes de pesos i mesures, així com a la determinació de les magnituds físiques.
Dimensional i Longituds ‡ Forces i masses ‡ Pesos i volums ‡
Electricitat i Corrent elèctric ‡ Química i Composició dels materials ‡ Tèrmica i Temperatura ‡ Sorolls i vibracions ‡ Acústica ‡ ...
Definició
La metrologia és una disciplina científica, mentre que el mesurament fa referència a l'acció de comparar una característica amb un patró amb el propòsit d'assignar un número a aquesta característica.
•Assajos:
Són proves que es fan per saber si una peça o producte compleix amb algunes característiques o per determinar elles.
Els més típics en peça individual mecànica seran:
Trencament ‡ Tracció i compressió ‡ Duresa ‡ Deformació dels materials...
En elements elèctrics:
Resistència/conductivitat ‡ Aïllament ‡ Fuites ‡ Descàrregues i protecció electrostàtica...
Encara que algun dels anteriors també es pot aplicar a subconjunts o producte acabat, els més específics són:
Tal com hem pogut veure, tenim la possibilitat d'una àmplia gamma de mesuraments i assaigs tant en peça individual com en subsistemes i equips complets.
La gran importància inclou tres fases fonamentals:
•Disseny:
Durant el disseny es fan càlculs i assumpcions que cal contrastar amb la realitat. Tot i que amb les noves tecnologies disposem de millors eines, incloses les vinculades a la indústria 4.0, no hem de caure en l'error de pensar que no cal avaluar els resultats; tot i que ens ajuden a reduir significativament els temps i millorar la qualitat dels nostres dissenys.
•Certificació:
Perquè una màquina o equip pugui ser comercialitzada, cal que es compleixin una sèrie de requisits legals demostrables, per a això caldrà dur a terme una sèrie d'assajos i mesuraments. Per exemple, a Europa cal complir amb la normativa específica i obtenir l'acreditació i el marcatge "CE".
•Producció:
Durant el procés de producció, es faran assajos i mesuraments per garantir que tot continuï d'acord amb el que s'estableix en el seu disseny, que no es produeixin ineficiències i que compleixi amb els estàndards de qualitat especificats.
Per mitjà de tot el que s'ha exposat, es pot constatar que la metrologia i els assaigs constitueixen un procés fonamental en la fabricació mecànica o electromecànica, tant en la fase de disseny com en la posterior d'assegurament de la qualitat, i per tant una àrea i tècniques associades que cal tenir en compte en profunditat.
Jordi Sancho especialista i consultor en metrologia tridimensional
Tècnic Superior en Mecatrònica Industrial i director general de l'empresa IOS BY MASALO
De què treballes actualment?
Soc i treballo a Vic com a director general de l'empresa IOS BY MASALO. Formo part del comitè directiu del conjunt d'empreses de Masalo, utilitzant els meus coneixements tecnològics en planificació, organització, execució i control de l’activitat de l’empresa i dels equips de treball.
Per què vas decidir estudiar el grau superior de mecatrònica a la FES?
En acabar el batxillerat, no tenia clar cap a on em volia enfocar professionalment; sempre m'havia agradat tot el món relacionat amb la tecnologia i l'empresa. No volia dedicar 4 anys a una carrera universitària sense conèixer la realitat del món laboral i els coneixements pràctics de les tecnologies del sector industrial. En saber que existia el grau superior amb formació dual de mecatrònica industrial, vaig veure un bon encaix amb el què estava buscant.
Què és el que més valores de l’experiència i l’aprenentatge d’haver estudiat a l'Escola de la FES?
Pensava que un bon coneixement teòric era la variable més diferenciadora en l'àmbit laboral. Durant la meva experiència a la l'Escola FES vaig aprendre que hi havia molts més habilitats que s'havien de potenciar. L'experiència del dia a dia és el camí que et condueix i et va mostra quines habilitats necessites i t'obliga a adaptar-te per anar aconseguint els objectius que et vas marcant.
Quina valoració fas de l’aportació d’aquesta etapa al teu perfil professional?
Amb aquesta etapa vaig tenir una visió real del món laboral que amb l'experiència em va guiar cap al futur que volia tenir. Els contactes que vaig fer m'han obert les portes a moltes oportunitats.
Quins consells donaries a aquells estudiants que estan en procés de decidir entre uns estudis de FP superior o un grau universitari?
Que siguin conscients de la decisió que estan prenent i que espremin el màxim l'experiència. Personalment, he fet "el camí llarg", ja que després dels estudis d'FP vaig fer un grau universitari i considero que la perspectiva que m'ha donat ha sigut molt positiva a més d’obrir-me les portes del creixement professional.
ASSEMBLEA SOCIS D'AFAT 2023
El dia 15 de desembre de 2023 es va celebrar aquesta asssemblea a la Sala d'Actes de l'Escola del Treball del Ripollès. Es va comptar amb una nutrida assistència de socis.
Ocuparen la mesa el Sr. Jordi Brull, president, el Sr. Jordi Colomer, vicepresident d'AFAT i alhora president de la FES, el Sr. Josep Mª Casals coordinador de ALUMNI i la secretariatresosera Sra. Eva Demunts.
El president inicia l'acte amb un record del socis traspassats durant
l'any. Seguidament fa una repàs de les activitats realitzades en el període destacant la recuperada caminada de primavera, als Quintans de Rama, desprès de dos anys suspesa. Promet que procurarà reinstaurar aquesta activitat per endavant.
El vicepresident, aporta una extensa descripció dels resultats de l'Escola ETR i la Fundació FES, tan pel què fa a la matrícula com a les successives graduacions de tècnics superiors i la primera promoció de masters.
El Director de Formació i de Alumni enumera les accions executades que agrupa el Fomació, Ocupació-Laboral, Xarxa-Networking, Empreneduria i Lleure.
La Secretaria-Tresorera presenta estat de compes, ingressos, subvencions, despeses i estat de caixa. L'asemblea aprova la gestió i resultats.
Acaba el president anumerant la composició de la junta directiva actual i proposa la renovació. S'accepta per unanimitat. Es clou la reunió.
Tots els assistents són invitats a un refigeri al menjador on amb un brindis es desitja unes pròximes Felices Festes de Nadal.
Marc Castells
Eduard Soler i Font
Objectius fundacionals per l'Escola de Treball del Ripollès
Per poder fer realitat els objectius fundacionals i amb la voluntat manifesta que l’Escola del Treball del Ripollès i les altres institucions que formen part de la Fundació Eduard Soler poguessin gaudir d’una gran independència i autonomia, Eduard Soler va deixar una herència important. Aquest llegat i aquest projecte, cal, doncs, que siguin entesos i respectats pòstumament.
Els patrons de la Fundació manifestaren públicament que els projectes d’Eduard Soler es fessin realitat, per la qual cosa calia “un enorme respecte i saber interpretar adequadament aquest llegat, que no era solament un llegat material sinó, sobretot, un llegat personal”.
El projecte d’Eduard Soler, per altra banda, fou objecte de certes incomprensions i atacs, segurament perquè es tractava d’una idea atípica i ambiciosa, que depassava els límits estrictes del món educatiu. En aquest sentit, manifestaren la seva inquietud alguns estaments docents de l’àmbit públic a Ripoll.
Per la qual cosa Eduard Soler desestimà els terrenys de cal Déu per a ubicar-hi l'Escola i seguidament adquirí uns terrenys al polígon Pintós Sud que esdevingueren l'actual Campus de FES.
