portfolio architektur by Frederick Kubin

frederick kubin

curriculum vitae

mail@frederickkubin.de

www.frederickkubin.de

bildung

2019 – 23 hochschule darmstadt b. eng. architektur

2018 einhardschule, gymasium seligenstadt allgemeine hochschulreife

erfahrung

07/2024 büro uebele visuelle kommunikation, stuttgart praktikum, 2 wochen

2023 - 24 lamott.lamott architekten , stuttgart vollzeit, 13 monate

2022 gehlhaar architektur, darmstadt werkstudent, 6 monate

2021 hochschule darmstadt , prof. jan kliebe tutor baukonstruktion, 6 monate

2019 – 20 tischlerei häcker, mainhausen praktikum & nebenjob, 10 monate

2018 – 20 sanierung fachwerkhaus, seligenstadt nebenjob, 25 monate

engagement

seit 2023 koordinator der landesarbeitsgemeinschaft planen, bauen, wohnen, baden-württemberg sprecher des arbeitskreis klima, stuttgart mitglied architects for future initiative schoettle areal , stuttgart 2020 – 23 engagement im AStA, studierendenparlament, fachbereichsrat 2018 – 23 kuratoriumsmitglied freunde der hans-memling-schule e.V. seit 2016 kommunalpolitisches engagement , zeitweise fraktionsvorsitzender kenntnisse

adobe CC photoshop / indesign / illustrator CAD vectorworks / allplan / rhino / sketchup sprachen deutsch muttersprache englisch C1 italienisch B1 publikationen 11/2023 stellungnahme zum geplanten abriss & ersatzneubau der hanns-martin-schleyerhalle, architects for future stuttgart 04/2023 inputvortrag „abriss - ein abriss“ nachhaltigkeitssymposium , hochschule darmstadt 03/2023 „kurhotel bad münster am stein –einfach weiterbauen“, bacherlorarbeit u.a. shortlist heinze architekturaward 03 – 09/2023 „kirchenräume weiter nutzen“ diverse ausstellungen BDA hessen studienpreis 2022 07/2022 „zaun gast“ ausstellung & eröffnungsveranstaltung großer frankfurter bogen 2022 baulab darmstadt 04 –05/2022 „der donut effekt - zukunft von innenstädten und ortsmitten“ austellung in der schadergalerie darmstadt

portfolio frederick kubin

raumkante ost hotel am kurpark seite 6

stelen im park quartiersentwicklung seite 16

baulab wissen. werken wohnen. seite 22

aschaffenburger 93 fachwerkhaussanierung seite 26

gesammelte werke bachelorstudium architektur seite 28

hans-memling-haus kultur. bildung. begegnung. seite 30

berufserfahrung ausgewählte projekte seite 32

engagement gesellschaftlich & politisch seite 34

beobachtungen mit stift, schall & linse seite 36

raumkante ost

hotel am kurpark 2022

bad münster am stein befindet sich 45 kilometer westlich von mainz und ist mit seinen 4.000 einwohnern bestandteil des größten freiluftinhalatoriums europas, dem salinental. in einer naheschleife unterhalb des rheingrafensteins liegt der historische kurpark mit dem kurmittelhaus samt brunnenhalle, erbaut um 1910. bis zur „kurkrise“ 1997 galt bad münster als einer der führenden kurorte deutschlands. danach prägen bis heute die massiven nachfrageverluste im beherbergungssektor die gemeinde. das kurmittelhaus, für dessen sanierung die stadtverwaltung einen investor sucht, ist nicht das einzige sorgenkind in bad münster am stein. leerstand und schlechte bausubstanz prägen den eindruck unmittelbar um den kurpark. mit einem reinen neubau auf dem in der aufgabenstellung festgelegten grundstück verschiebt man kurzfristig den betrachtungsschwerpunkt, aber die schwachstellen am bestand bleiben.

bad münster am stein prof henning baurmann weiternutzen und weiterbauen des vorhandenen bestands

nach dem abriss des östlichen gradierwerks ist die wiederherstellung der raumkante gefordert. auf dem sockel der ehemaligen saline kann ohne zusätzliche versiegelung ein baukörper entstehen, der den halbrunden kopfbau am goetheplatz wiederbelebt. das grundstück an der nahe wird freigehalten, eine nutzung im sinne der bürgerschaft ist möglich. der bestand wird mit einem betontisch und drei treppenkernen komplettiert. darauf werden vorgefertigte hotelzimmer in holzmodulbauweise gestapelt.

die parkabgewandte flurseite wird ergänzt durch einen holzständebau mit vorgehängter holzfassade. die aufstrebenden stützen und das wechselspiel aus geöffneten und geschlossenen teilern des 4m-achsrasters prägen den äußeren eindruck.

visualisierung freihaltung ursprüngliches baufeld (vordergrund: august sander, menschen des 20. jahrhunderts)

oben: schnitt a-a mit blick auf den halbrunden kopfbau im bestand links: isometrie bauablauf weiterbauen mit holzmodulen

grundriss ±3,00

oben: grundriss +6,00

die gäste kommen von der tiefgarage in den sockel oder über eine ergänzte brücke von einer ansteige direkt in die lobby. die insgesamt 56 einzelmodule schließen sich zu verschieden großen zimmern zusammen. in dem historischen sockel wird der wellnessbereich eingerichtet.

eine kolonnade geleitet die gäste direkt zum eingang des restaurants im bäderhaus. der zwischenbau beinhaltet funktionale einrichtungen wie küche und sanitär. aus der trinkhalle wird eine markthalle für regionale produkte, der ort verfestigt sich als treffpunkt für lokalansässige.

oben: fotografie städtebaumodell 1.500 unten: fotografie konstruktionsmodell 1.200

allein in deutschland wurden im jahr 2021 laut statistischem bundesamt 14.090 gebäude abgerissen und meist an gleicher stelle neu aufgebaut. es braucht also lösungen, die die gesamtsituation im blick haben und flächenschutz anstreben; die nicht nur den denkmalgeschützten bestand respektieren und die sich um bescheidenheit bemühen, wenn es um neubau geht.

Bodenaufbau

Parkett Kiefer gelaugt, 15mm Zementestrich mit Fußbodenheizung, 50mm Trittschalldämmplatte, 20mm

Deckenaufbau

Brettsperrholz, 100mm Abhangdecke, 110mm

Außenwandaufbau Flur

Konstruktionsvollholz, 240x100mm

Fassadenpaneel Holz, 20mm Lattung & Hinterlüftung, 40mm Fassadenbahn Holzfaserdämmplatte, 80mm Holzfaserdämmmatte & Holzständerwerk, 160x100mm OSB-Platte, 25mm Brettschichtholz, 25mm

Außenwandaufbau Sockel

Natursteinmauerwerk, 250x1000mm Stahlbeton, 400mm (Bestand) Holzfaserdämmplatte, 140mm Dampfbremse Kalkputz, 10mm

Dachaufbau

Photovoltaikmodule mit V-Unterkonstuktion, 650mm

Vegetationstragschicht, 40 - 200mm

Filtervlies

Drainageschicht, 20mm

Wurzelresistentes Speichervlies

Abdichtung 2. Lage

Gefälledämmung 2%, 100 - 180mm

Abdichtung 1. Lage

Brettsperrholz, 100mm

Außenwandaufbau Zimmermodul

Konstruktionsvollholz, 240x100mm

Fassadenpaneel Holz, 20mm Lattung & Hinterlüftung, 40mm Fassadenbahn

Holzfaserdämmplatte, 80mm

Holzfaserdämmmatte & Holzständerwerk, 80x100mm Brettsperrholz, 100mm

Deckenaufbau Modul

Holzfaserdämmmatte, 50mm

Brettsperrholz, 60mm

rund 1.000m³ stahlbeton in den decken und wänden der bestehenden bausubstanz wurden weitergenutzt. leerstand wurde reaktiviert, auf eine zusätzliche flächenversiegelung auf dem ursprünglich festgesetzten grundstück wurde verzichtet. die aufstockung als holzmodulbauweise denkt mit ihrer fügung auch eine etwaige rückbaubarkeit mit. der gebäudebetrieb soll weitesgehend mit photovoltaik, wasser-wasser-wärmepumpe und abwärmetauscher erfolgen. die hotel zimmergrundrisse sind komfortabel, aber nicht übermäßig ausladend.

Bodenaufbau Parkett Kiefer gelaugt, 15mm Zementestrich mit Fußbodenheizung, 50mm Trittschalldämmplatte, 20mm

Deckenaufbau Brettsperrholz, 100mm Abhangdecke, 110mm

Außenwandaufbau Flur Konstruktionsvollholz, 240x100mm Fassadenpaneel Holz, 20mm Lattung & Hinterlüftung, 40mm Fassadenbahn Holzfaserdämmplatte,

Bodenaufbau Parkett Kiefer gelaugt, 15mm Zementestrich mit Fußbodenheizung, 50mm Trittschalldämmplatte, 20mm

Deckenaufbau Brettsperrholz, 100mm Abhangdecke, 110mm

Außenwandaufbau Sockel Natursteinmauerwerk, 250x1000mm Stahlbeton, 400mm (Bestand) Holzfaserdämmplatte, 140mm Dampfbremse Kalkputz, 10mm

Außenwandaufbau Flur Konstruktionsvollholz, 240x100mm Fassadenpaneel Holz, 20mm Lattung & Hinterlüftung, 40mm Fassadenbahn Holzfaserdämmplatte, 80mm Holzfaserdämmmatte & Holzständerwerk, 160x100mm OSB-Platte, 25mm Brettschichtholz, 25mm

Außenwandaufbau Sockel Natursteinmauerwerk, 250x1000mm Stahlbeton, 400mm (Bestand) Holzfaserdämmplatte, 140mm Dampfbremse Kalkputz, 10mm

Außenwandaufbau Zimmermodul Konstruktionsvollholz, 240x100mm Fassadenpaneel Holz, 20mm Lattung & Hinterlüftung, 40mm Fassadenbahn Holzfaserdämmplatte, 80mm Holzfaserdämmmatte & Holzständerwerk, 80x100mm Brettsperrholz, 100mm

Speichermasse

stelen im park

quartiersentwicklung 2021

die verlegung des bestehenden gewerbehofs in das industriegebiet als städtebauliches aufräumen schafft neue flächen für nachverdichtung im zentralen stadtbereich direkt neben bürgerhaus, amtsgericht und schulen. für die bürgerInnen hat die altstadt einen sehr hohen ideellen wert, ist aber vor allem vom tagestourismus geprägt. durch ein neu geschaffenes zweites zentrum soll eine balance entstehen, wodurch die altstadt vom (erwartungs)druck in historisch beengtem raum befreit werden kann.

ein zirkel aus quadratischen punkthäusern trifft auf eine struktur aus angespülten „baumstämmen“, die durch sinnvoll neuplatzierte zeilen gleicher baumaße betont und fortgeführt wurde. die zeilen geben der anordnung dynamik und bewegung, die punktkörper beständigkeit und verankerung. ganz nach stan allens field conditions (aus points + lines) ist die baustruktur „inherently expandable“. die randbereiche können also erweitert werden, wenn es sich innerhalb der gebietsstruktur ergibt und weitere, angrenzende potenzialflächen zur disposition stehen. der entwurf zielt also neben einer reinen lückenfüllung auch auf einen kompromiss zwischen ländlicher historie und (klein)städtischem neuverständnis ab.

michelstadt im odenwald

LB marcus kopper

LB martin roth zusammenarbeit mit friederike hoßfeld

oben: grundriss regelgeschoss wohnen rechts: isometrie nutzungsmix neues stadtquartier

im stile sakamotos entwurf für die werkbundsiedlung münchen ist jedem punktgebäude ein hausgemeinschaftlicher grüraum angeschlossen. die zeilen haben ihren grünraum an der längsseite mit ostbzw. westausrichtung platziert. darüber hinaus gibt es grünfelder, die nachbarschaftlich oder komplett öffentlich mit verschiedenen funktionen bzw. nutzungen bespielt werden können. das aktuelle angebot an sozialwohnungsbauten soll nicht reduziert, vielmehr durch die neuschaffung sparsam gedachter grundrisse erweitert werden.

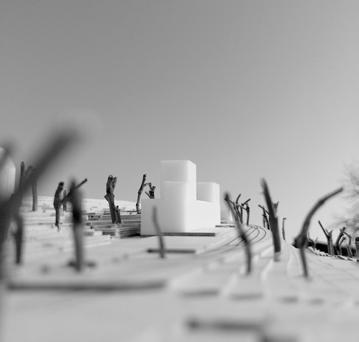

oben: skizzenhafte annäherung an die atmosphäre im nachverdichteten viertel unten: fotografie städtebaumodell 1.500 rechts: dreitafelprojektion fassade

der bestand gibt es in diesem gebiet her, das potential geringer grundflächen bei großer bauhöhe zu nutzen. mit einem geringen (ökologischen) fußabdruck können so gebäude entstehen, die im zeilenbau drei oder vier vollgeschosse beinhalten, bei den punktkörpern sogar

bis zu einer geschossigkeit von zehn stockwerken reichen und trotzdem keine integration in den kontext vermissen lassen. nur 18 prozent der beplanten fläche ist mit gebäuden überbaut. durch die hohe geschossigkeit ergibt sich aber ein wert von 58 WE/ha.

gründachaufbau substrat 100mm filterschicht 5mm drainageschicht 40mm wurzelresistentes speichervlies 10mm dachabdichtung 2. lage wärmedämmung 2% gefälle 260mm dachabdichtung 1. lage decke stahlbeton 240mm · deckenputz kalk 10mm

bodenaufbau regelgeschoss anhydritestrich sichtqualität 50mm trittschalldämmmatte 20mm mineralstoffplatte 30mm doppelbodenstützen installationsebene 150mm decke stahlbeton 240mm deckenputz kalk 10mm

bodenaufbau erdgeschoss · anhydritestrich sichtqualität 50mm decke stahlbeton 240mm wärmedämmung 160mm deckenputz kalk 10mm

bodenaufbau untergeschoss anhydritestrich sichtqualität 50mm abdichtung bodenfeuchte bodenplatte stahlbeton 800mm sauberkeitsschicht 100mm

außenwandaufbau oberputz kalk 5mm grundputz kalkzement 20mm hochlochziegel 16DF 490mm innenputz kalk 10mm

baulab

wissen. werken. wohnen. 2022

das ziel: einen forschungsund wissensort für alle darmstädter hochschulen auf einer teilfläche einer ehemaligen kaserne zu erschaffen. für eine bestandsanalyse und um in den köpfen der einwohnerInnen vor ort weitere ideen für die zukünftige fläche des riesigen areals zu erwecken, waren wir im viertel unterwegs. eine art empowerment und „phase 0“. das engagement wurde vom hessischen vizeministerpräsidenten tarek al wazir mit der hauptdotierung des zukunftspreises des großen frankfurter bogens ausgezeichnet.

waldkolonie, darmstadt prof anke mensing partizipative quartiersentwicklung, ausstellungsplanung

oben: mit dem umgebauten bauwagen an verschiedenen stationen im quartier rechts: übersichtskarte darmstadt baulab – wissen. werken. wohnen.

oben: essbares übersichtsmodell – davon kann man sich eine scheibe abschneiden unten: interaktionsangebote rund um die alleebäume

baulab – wissen. werken. wohnen.

oben: immer wieder kontaktaufnahme, immer wieder ins gespräch kommen bei schulfesten, seniorencafès, stammtischen unten: ausstellungskonzept zaungast entlang des kasernenzauns, mit periskopen einblicke in sonst verborgene raumpotenziale in der stadt erhalten

juryurteil

„am beispiel der starkenburg-kaserne, dem früheren eisenbahn- und späteren panzerausbesserungswerk auf darmstädter stadtgebiet, sollen im schrittweisen aufbau stadtplanung und entwicklung anders gedacht werden – und dies lange bevor die konversion in ein wohnquartier ansteht. dazu richtete sich ab 2022 das baulab ein: von der hochschule ausgehend entsteht unter umfassender beteiligung und praktischer partizipation der (stadt-)gesellschaft ein experimentelles reallabor – ein innovativer ort für studentisches lernen auf kreativer, bautechnischer, materialspezifischer gesellschaftswissenschaftlicher ebene und zudem ein sozialer ort für die bürgerinnen und bürger.“

aschaffenburger 93

fachwerkhaussanierung

2018 – 2020

seit den 80er jahren hatte das kleine ochsenblutrote fachwerkhaus in der aschaffenburger straße 93 keine bewohner mehr. die fassade bröckelte, drohte zeitweise auf die straße zu kippen. durch eine notreparatur konnte das verhindert werden.

im september 2018 öffneten sich die dunkelgrünen fensterläden des hauses erstmals wieder und nun häufiger, wenn katja und harald teubner, die neuen eigentümer, in freien stunden auf der baustelle zu gange sind. die sanierung erfolgt in laufender abstimmung mit dem denkmalschutz, das bedeutet auch eine konsequente holz-lehmbauweise. „dieser kompromiss mit dem denkmalschutzamt fällt uns leicht, denn lehm ergibt ein super wohnklima, die luftfeuchtigkeit und die schadstoffe werden reguliert.“, führt katja teubner aus. „dafür können später aber kein nagel und keine schraube in die wand gebracht werden.“

seligenstadt am main katja und harald teubner ökologische sanierung eines fachwerkhauses aus dem 17. jahrhundert

um den modernen energetischen ansprüchen gerecht zu werden, ist an manchen hausseiten eine wandaufdopplung nötig. zur straße hin muss das sichtfachwerk erhalten bleiben, die dämmung kommt nach innen. wenn das haus an einer seite angebaut ist, dann ist es möglich, die seitenwand ungedämmt zu lassen. zum ehemaligen café salzgrotte hin gibt es eine außendämmung. die wand war als wetterseite einst verschiefert, nun denkt man über eine neue verschieferung oder verbretterung nach. so kann auch in den innenräumen fachwerkoptik erhalten bleiben.

gesammelte werke

bachelorstudium architektur

2019 – 2023

lerndorf · 2021 offenbach am main prof ansgar lamott zweizügige grundschule

draisinenstop 2020 kreidach im odenwald prof jan kliebe gastronomie mit übernachtungsmöglichkeiten

local globe 2020

wiesbaden am main

LB lutz backhaus veranstaltungsort für hologrammevents

wohngemeinschaft 2020

· frankfurt am main · prof udo gleim LB omar siddiqui

haus in vals 2019 vals, CH prof udo gleim LB jens huwe

hans-memling-haus

kultur. bildung. begegnung. 2018 – 2023

seligenstadt am main ziel: nutzung eines denkmalgeschützten schulgebäudes als öffentliches bildungs- und kulturhaus

· mitglied des kuratoriums

· entwicklung von nutzungs- und finanzierungskonzepten leitung der kampagne zur bürgerbefragung vorbereitung der maßnahmen für die interimsnutzung im erdgeschoss zuarbeit für externe gesamtplanung

frederickkubin.de/hms

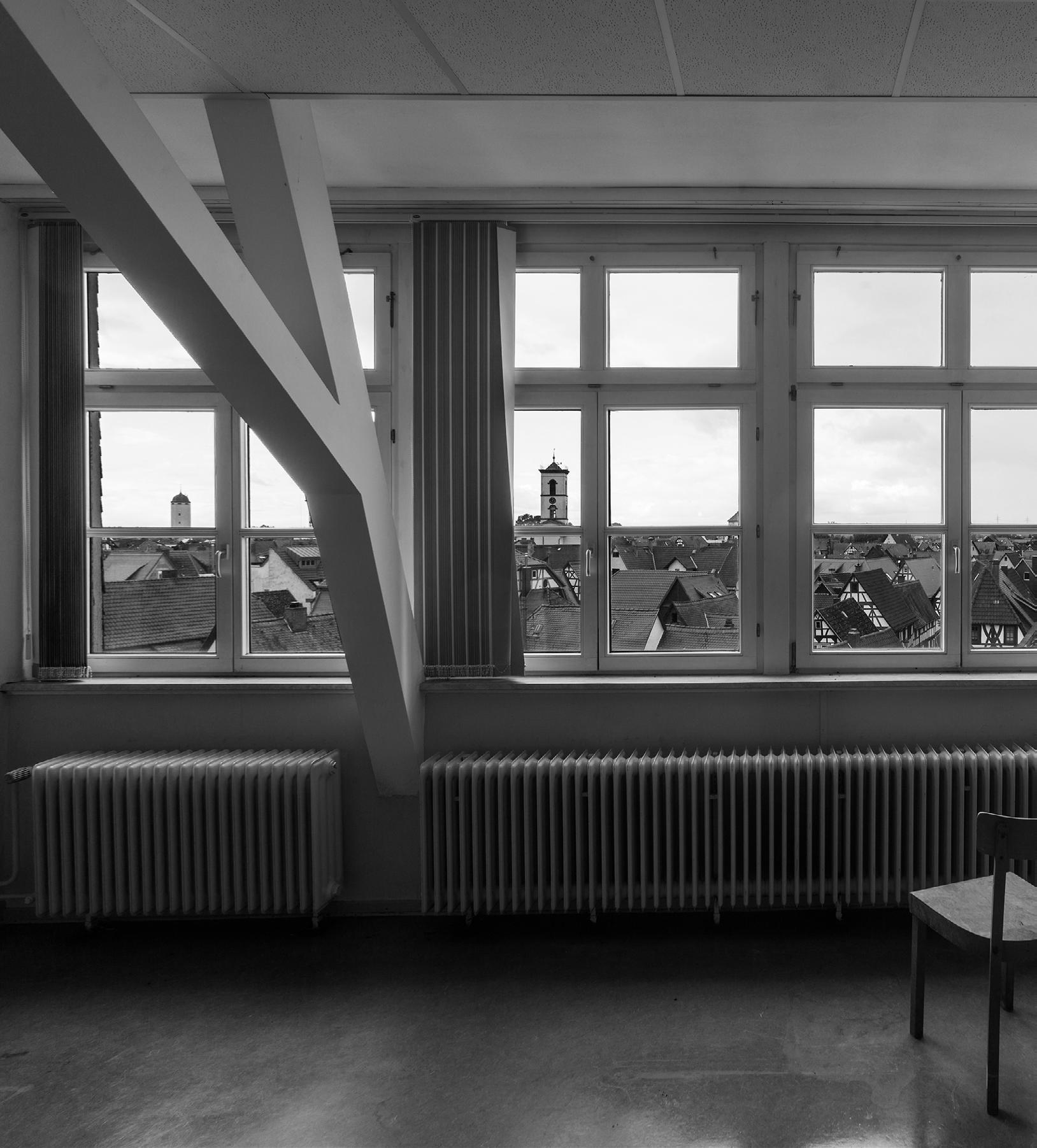

links: ausblick aus dem dachgeschoss (foto: frank kress) oben: möblierung für die interimsnutzung (foto: katja teubner) unten: das schulgebäude aus den 1830er jahren mitten in der seligenstädter altstadt neben der einhardbasilika (foto: rainer krück)

berufserfahrung

ausgewählte projekte

tischlerei häcker

· mainhausen

08/2019 – 05/2020 vorpraktikum & nebenjob

gehlhaar architektur darmstadt

· 04/2022 – 10/2022

· werkstudent

· möbelplanungen

· kundenvisualisierungen programmierung & bedienung CNC-fräse materialkalkulation

stadtmöbel hergestellt an der CNC-fräse

energetische sanierung (im denkmalschutz)

· wohnbauten/schulbauten

· planzeichnungen bauanträge massen- und kostenberechnung rechnungsprüfung

lamott.lamott architekten

stuttgart

03/2023 – 04/2024 vollzeit

neubau grundschule nord traunreut mit einfeldsporthalle BGF 7.700 m² KG 200-700 38,1 mio. € projektmitarbeit LPH 3-6 grundlegende koordination mit fachplanern tragwerk, HLS, TGA, landschafts, brandschutz, bauphysik, bauherrn, schulleitung, verwaltung, fachfirmen,... teilnahme & organisation von jour-fixe-terminen im speziellen zuständig für entwicklung & planung von bodenaufbauten dachgefälle baugrube mit verbau spezialgründung mit rüttelstopfsäulen

dachaufsicht hasenpfad 3-5 hanau (1910), energetische sanierung

entrauchungsschächte, einbringöffnungen, lichtschächte UG betonfertigteile fluchtbalkone wandabwicklungen innenräume stellplatznachweis · bauablauf bzgl. interimsflächen laufender schulbetrieb

restaurantumbau wiesenauerläuten NUF 400 m² KG 200-700 3,4 mio. € projektmitarbeit LPH 8 koordination fachfirmen, bauherr, pächter bzgl. mangelleistungen und zusatzleistungen prämiert: beispielhaftes bauen stuttgart 2019-23

mitarbeit an diversen wettbewerben neubau kompetenzzentrum für digitale holzbearbeitung, garmischpartenkirchen neubau IGS brüder-grimm schule, gießen

· neubau, erweiterung & modernisierung hattenbühlschule, stuttgart

· neufreimann WA4 wohnungsbau mit kindertagesstätte, münchen (1. preis) zuständig für public relations, preisverfahren, bewerbungsverfahren wettbewerbe & verhandlungsverfahren

skizzenhafte besprechung von ausführungsdetails (aus urheberrechtsgründen können keine finalen details gezeigt werden)

oben: jugendbeirat der einhardstadt seligenstadt 2018 (foto: natalie weiß) unten: fraktion b90/die grünen der stadtverordnetenversammlung der einhardstadt seligenstadt 2022 (foto: tom jakobs)

bürgerinitiative

· initiative schoettle areal, stuttgart (seit 2024) kuratorium freunde der hans-memling-schule e.V. (2018 – 2023)

bau- & planungspolitik koordinator landesarbeitsgemeinschaft „planen, bauen, wohnen“, badenwürttemberg (seit 2023) sprecher arbeitskreis klima, stuttgart (seit 2023)

· engagiert bei architects for future (seit 2023)

· organisation von fachvorträgen an der hochschule darmstadt im rahmen der arsgroup (2021 – 2023)

kommunalpolitik fraktionsvorsitzender in der stadtverordnetenversammlung der einhardstadt seligenstadt (2021 – 2023) dadurch mitglied in allen fachausschüssen

· leitung kampagne kommunalwahl (2021)

· sprecher des jugendbeirats der einhardstadt seligenstadt (2016 – 2020)

hochschulpolitik mitglied des fachbereichsrats (2021 – 2023) referent für interne hochschulpolitik im allgemeinen studierendenausschuss (2020 – 2021) mitglied des studierendenparlaments (2020)

publikationen stellungnahme zum geplanten abriss- & ersatzneubau der hannsmartin-schleyerhalle, architects for future stuttgart (2023)

inputvortrag „abriss – ein abriss“, nachhaltigkeitssymposium hochschule darmstadt (2023)

· „kurhotel bad münster am stein – einfach weiterbauen“ bachelorarbeit, u.a. shortlist heinze architekturaward (2023) „kirchenräume weiter nutzen“, diverese ausstellungen BDA hessen studienpreis (seit 2023) „zaun gast“ ausstellung & eröffnungsveranstaltung großer frankfurter bogen, baulab darmstadt (2022)

„ideen für die städtebauliche entwicklung“, broschüre michelstadt (2022)

· „der donut effekt –zukunft von innenstädten und ortsmitten“, ausstellung in der schadergalerie darmstadt (2022)

oben: rede bei einer fridays for future demonstration in seligenstadt 2019 (foto: nicole kirchner)

beobachtungen

Materialstudie Mauerwerk

wer nicht selbst gestaltet, wird gestaltet.
