Nordic Outdoor PRO Panel
| Produktinformation
| Produktinformation
Nordic Outdoor PRO Panel Nordic Outdoor PRO är en väderbeständig och estetisk fasadlösning som är uppbyggd av en högpresterande stenullsskiva i kombination med exklusiva ThermoWood-lameller. Konstruktionen ger minimalt underhåll och hög motståndskraft mot fukt, röta och temperaturväxlingar. Panelen är utformad för enkel och effektiv installation på både trä- och stålkonstruktioner med färgade fasadskruvar. Den flexibla installationen gör den idealisk för både nybyggnads- och renoveringsprojekt. Med sin hållbara och lätta konstruktion behåller Nordic Outdoor PRO sitt eleganta utseende i årtionden samtidigt som den bidrar till en energieffektiv fasad. Med vår PRO-panel får du: Snabb och enkel installation Kräver inga specialverktyg och kan monteras direkt på en träkonstruktion. Långvarig kvalitet ThermoWood-lamellerna är motståndskraftiga mot fukt, röta och skadedjur. Underhållsfri fasad Nordic Outdoor PRO Panel kräver minimalt underhåll. estetisk mångsidighet Kombinationen av naturligt trä och modern design skapar en tidlös fasad.
Funktioner: •
Lättviktskonstruktion Enkel hantering och snabb installation.
•
Minimal verktygsanvändning Kräver endast ett fåtal standardverktyg för installation.
•
Snabb installation Utformad för enkel och effektiv installation, vilket sparar tid på plats.
•
Hög väderbeständighet Motståndskraftig mot fukt, temperaturväxlingar och UV-strålning.
•
Slagtålig och robust Hållbar konstruktion ger lång livslängd och minimalt underhåll.
•
Flexibel tillämpning Lämplig för både nybyggnation och renoveringsprojekt.
•
Kompatibel med flera monteringssystem Kan fästas med skruvar, spikar eller limsystem.
Träpanelerna är tillverkade av PEFC-certifierat trä och andra kontrollerade material.
DoP No. FV04-2025 ACU-Line melaminpanel Akustisk väggpanel EN 14915:2013 Emission: formaldehyd E1 Emission: cancerframkallande ämnen <0,001 mg/m³ Dekorativa akustikpaneler för inomhusbruk i byggnader som väggbeklädnad. ThermoWood tas om hand som rent trä för återvinning, uppgradering eller förbränning. 2 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Panel

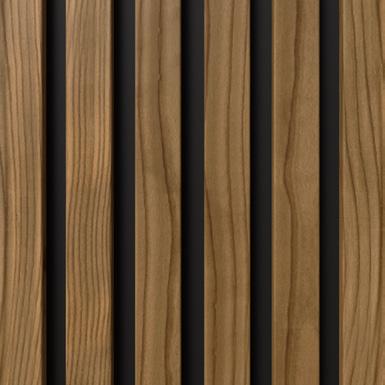

ThermoWood furu
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformation
Specifikationer m2
Variant
Mått och dimensioner
m2
ThermoWood furu
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1.44 1.80
Vikt 14.18 kg 17.73 kg
Toleranser Toleranser: +/- 2 mm. Vinkelräthet: Längd/bredd +/- 2 mm. Vikt +/- 10 %
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
40,0 m
20,0 mm
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor PRO Panel
600 mm
20 mm
5
| Produktinformation
Monteringsanvisningar Max C/C 300 mm
Max C/C 300 mm
Nordic Outdoor PRO Panel är utformad för snabb, säker och långvarig installation. Korrekt installation säkerställer optimal stabilitet, ventilation och hållbarhet. Krav på underlag och konstruktion •
Panelerna är monterade på en ventilerad underkonstruktion av trä eller stål.
•
Maximalt läktavstånd: Max C/C 300 mm.
•
Lämplig för montering på både vertikala och horisontella reglar.
•
Se till att det finns god luftcirkulation bakom panelerna för att minimera fuktuppbyggnad.
•
I träkonstruktioner används EPDM-band mellan fogarna som fuktspärr och tätning.
•
B-, D-, E- eller H-profiler kan användas som hörnavslutningar.
Fästanordning •
Använd Nordic Outdoor PRO fasadskruvar (kompatibla med trä- och stålkonstruktioner).
•
Ett minimum av 10 skruvar per m² rekommenderas.
Steg-för-steg-installation 1. Förberedelse: Rengör och förbered underlaget. Montera vid behov ett vindtätt skikt. 2. Montering av reglar: Montera reglar med maximalt avstånd max C/C 300 mm. Se till att ventilationen är tillräcklig. Verktyg för installation: Vattenpass Säkerställer exakt och rak installation
3. Infästning av paneler: Montera panelerna med fasadskruvar, minst 10 skruvar per m².
Skruvmejsel För fastsättning av panelerna
4. Efterbehandling: Kontrollera att alla paneler är korrekt inriktade. Montera vid behov insektsnät upptill och nedtill.
Cirkelsåg eller instickssåg För exakt inriktning av panelerna
Slutförande och kontroll
Sticksåg För snitt runt fönster, hörn och installationer
•
Säkerställ en smidig installation och korrekt infästning.
•
Ventilationen bakom panelerna måste vara intakt.
6 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Panel
Underhållsguide För att säkerställa att Nordic Outdoor PRO Panel bibehåller sitt estetiska utseende och sin livslängd rekommenderas regelbunden inspektion och lätt underhåll. Värmebehandlat trä kräver i allmänhet mindre underhåll än obehandlat trä, men yttre faktorer som väder, solljus och fukt kan påverka ytan över tid. Regelbunden inspektion av fasadpanelerna En regelbunden inspektion av panelerna rekommenderas för att upptäcka eventuella förändringar i träytan eller infästningen. Särskilt utsatta områden, t.ex. paneler nära marken och skarvar, bör inspekteras. Rengöring av paneler Panelerna kräver ingen särskild skötsel, men kan enkelt rengöras med vatten och milt rengöringsmedel efter behov för att behålla sitt utseende.
Med tiden kommer träets färg att patineras naturligt till en silvergrå nyans, vilket är en naturlig process.
Naturlig patinering av träet och alternativ för oljebehandling Med tiden kommer ThermoWood att patineras naturligt och få en silvergrå nyans till följd av UVexponering. Denna patinering påverkar inte träets hållbarhet, men ger en mer väderbiten estetik. Produkten får inte målas eller ytbehandlas eftersom detta påverkar dess brandegenskaper. Med rätt underhåll ger Nordic Outdoor PRO Panel en långlivad och vacker fasad som kräver minimal ansträngning och behåller sitt exklusiva utseende år efter år.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformation
Tillbehör Profil för yttre hörn D Mått och dimensioner A:
35 mm
B:
6,5 mm
b a
C: 15,8 mm Längd:
c
3050 mm
Yttre hörnprofil E Mått och dimensioner A:
35 mm
B:
6,8 mm
b a
C: 15,8 mm Längd:
c
3050 mm
Profil för efterbearbetning H Mått och dimensioner A:
11,9 mm
B:
9 mm
C:
19,8 mm
Längd:
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Panel
Horisontell profil B Mått och dimensioner A:
71 mm
B:
32 mm
Längd:
3050 mm
a b
ThermoWood-lamell Lösa ThermoWood-lameller kan köpas som tillbehör och användas för anpassning och estetiska detaljer vid montering av Nordic Outdoor Panel.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformation
Anteckningar
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Panel
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø är en ledande dansk tillverkare av akustik- och dekorpaneler med och utan akustiska egenskaper. Produkterna är designade och tillverkade med fokus på danskt hantverk och en ständig strävan efter hög kvalitet. Panelerna är lämpliga för montering på både väggar och tak. Fog & Venø har ett strategiskt partnerskap med världens ledande leverantörer av material som träfaner, linoleum, folie och laminat, vilket säkerställer att alla Fog & Venøs produkter håller en hög standard och ett brett utbud av alternativ. Det innebär att det finns en konstant efterklang i rummet, och det är här våra akustikpaneler gör stor skillnad. Våra dansktillverkade akustikpaneler bryter ljudet och absorberar ljudvågen så att den dör ut när den träffar panelerna. Det innebär att ljudvågen elimineras och efterklangstiden förkortas, vilket förbättrar inomhusklimatet och känslan av välbefinnande i rummet, oavsett om vi talar om privata, kommersiella eller offentliga byggnader.
Kontaktuppgifter Fog & Venø A/S Buntmagervej 5, DK-7490 Aulum Tel: (+45) 88 77 83 83 70 hello@fog-veno.com www.fog-veno.com
