Nordic Outdoor Panneau PRO
| Informations sur le produit
| Informations sur le produit
Nordic Outdoor Panneau PRO Le Nordic Outdoor Panneau PRO est une solution de façade esthétique et résistante aux intempéries, construite à partir d'un panneau de laine de roche haute performance associé à des lames ThermoWood de première qualité. Cette construction offre un entretien minimal et une grande durabilité contre l'humidité, la pourriture et les fluctuations de température. Le panneau est conçu pour une installation simple et efficace sur les structures en bois et en acier à l'aide de vis de façade de couleur assortie. Sa souplesse d'installation le rend idéal pour les nouvelles constructions et les projets de rénovation. Grâce à sa construction durable et légère, le Nordic Outdoor Panneau PRO conserve son aspect élégant pendant des décennies, tout en contribuant à l'efficacité énergétique de la façade.
Caractéristiques : •
Construction légère Facile à manipuler et rapide à installer.
•
Utilisation minimale d'outils L'installation ne nécessite que quelques outils standard.
•
Installation rapide Conçu pour un montage facile et efficace, il permet de gagner du temps sur le chantier.
•
Haute résistance aux intempéries Résiste à l'humidité, aux changements de température et aux rayons UV.
•
Résistance aux chocs et robustesse La construction durable garantit une longue durée de vie et une maintenance réduite.
•
Application flexible Convient aussi bien aux nouvelles constructions qu'aux projets de rénovation.
•
Compatible avec de multiples systèmes d'installation Peut être fixé avec des vis, des clous ou des systèmes adhésifs.
Avec notre Panneau PRO, vous obtenez : Installation rapide et facile Ne nécessite aucun outil particulier et peut être monté directement sur des structures en bois. Qualité durable Les lames ThermoWood sont résistantes à l'humidité, à la pourriture et aux parasites. Façade nécessitant peu d'entretien Le Nordic Outdoor Panneau PRO ne nécessite qu'un minimum d'entretien. Polyvalence esthétique La combinaison du bois naturel et du design moderne crée une façade intemporelle.
2
Les panneaux en bois sont fabriqués à partir de bois certifié PEFC et d'autres matériaux contrôlés.
DoP No. FV04-2025 Panneau mélaminé ACU-Line Panneau mural acoustique EN 14915:2013 Émission : formaldéhyde E1 Émission : substances cancérigènes <0,001 mg/m³ Panneaux acoustiques décoratifs destinés à un usage intérieur dans les bâtiments comme revêtements muraux. Le ThermoWood doit être éliminé comme du bois propre en vue d'être recyclé, revalorisé ou incinéré.
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panneau PRO

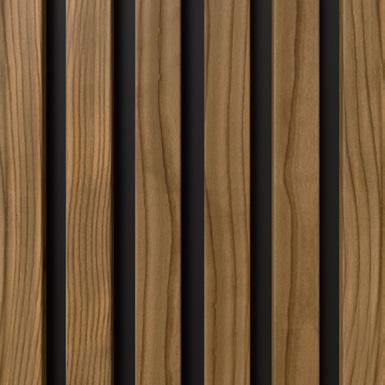

ThermoWood Pin
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Informations sur le produit
Spécifications m2
Variante
Dimensions
m2
Poids
ThermoWood Pin
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1.44 1.80
14.18 kg 17.73 kg
Tolérances Tolérances : ± 2 mm (5/64"). Equerre : Longueur/largeur ± 2 mm (5/64"). Poids ± 10%
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
40,0 m
20,0 mm
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor Panneau PRO
600 mm
20 mm
5
| Informations sur le produit
Guide d'installation Max C/C 300 mm
Max C/C 300 mm
Le panneau Nordic Outdoor PRO est conçu pour une installation rapide, sûre et durable. Une installation correcte garantit une stabilité, une ventilation et une durabilité optimales. Exigences en matière de substrat et de construction •
Les panneaux sont installés sur une sous-structure ventilée en bois ou en acier.
•
Espacement maximal des lattes : max C/C 300 mm.
•
Convient pour le montage sur des lattes verticales et horizontales.
•
Veillez à ce que l'air circule bien derrière les panneaux afin de réduire l'accumulation d'humidité.
•
Pour les structures en bois, la bande EPDM est utilisée entre les joints comme barrière contre l'humidité et comme joint d'étanchéité.
•
Les profils B, D, E ou H peuvent être utilisés en option pour la finition des angles.
Fixation •
Utiliser les vis de façade Nordic Outdoor PRO (compatibles avec le bois et l'acier).
•
Un minimum de 10 vis par m² est recommandé.
Installation pas à pas 1. Préparation : Nettoyer et préparer le support.
Installer un pare-vent si nécessaire.
2. Installation des lattes : Installer les liteaux avec un
espacement maximal de 300 mm. Assurer une bonne ventilation.
Outils pour l'installation :
3. Fixation des panneaux : Fixer les panneaux à l'aide de
Niveau à bulle Assure un montage précis et droit
4. Finition : vérifier que tous les panneaux sont
vis de façade, à raison d'au moins 10 vis par m².
correctement alignés. En option, installer un filet anti-insectes en haut et en bas.
Perceuse électrique Pour la fixation des panneaux Scie circulaire ou scie plongeante Pour une découpe précise des panneaux
Vérifications et contrôles finaux •
Scie sauteuse Pour les découpes autour des fenêtres, les coins et les installations
Assurer une installation uniforme et une fixation sûre.
•
La ventilation derrière les panneaux doit rester libre.
6 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panneau PRO
Guide d'entretien Pour que le panneau Nordic Outdoor PRO conserve son attrait visuel et sa longue durée de vie, il est recommandé de l'inspecter régulièrement et de l'entretenir légèrement. Le bois traité thermiquement nécessite généralement moins d'entretien que le bois non traité, mais des facteurs externes tels que les conditions météorologiques, la lumière du soleil et l'humidité peuvent affecter la surface au fil du temps. Inspection régulière des panneaux de façade Il est recommandé de procéder à des contrôlesréguliersafin de détecter toute modification de la surface du bois ou de la fixation. Portezune attention particulière aux zones proches du sol et aux joints.
Au cours de l'année, les entreprises peuvent obtenir une patine naturelle et un revenu net, ce qui constitue un processus naturel.
Nettoyage des panneaux Les panneaux ne nécessitent pas d'entretien particulier mais peuvent être facilement nettoyés avec de l'eau et un détergent doux si nécessaire pour maintenir leur apparence. Patine naturelle du bois et traitement à l'huile optionnel Au fil du temps, le ThermoWood développera naturellement une patine gris-argent due à l'exposition aux UV. Cette patine n'affecte pas la durabilité du bois mais lui donne un aspect vieilli. Le produit ne doit pas être peint ou traité en surface, car cela altérerait ses propriétés de résistance au feu. Avec un entretien adéquat, le panneau Nordic Outdoor Panneau PRO offre une façade durable et belle avec un minimum d'effort, préservant son aspect exclusif pendant de nombreuses années.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Informations sur le produit
Accessoires Profil de l'angle extérieur D Dimensions A :
35 mm
B :
6,5 mm
C :
15,8 mm
Longueur :
3050 mm
b
c a
Profil d'angle extérieur E Dimensions A :
35 mm
B :
6,8 mm
C :
15,8 mm
Longueur :
3050 mm
b
c a
Profil de finition H Dimensions A :
11,9 mm
B :
9 mm
C :
19,8 mm
Longueur :
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panneau PRO
Profil horizontal B Dimensions A :
71 mm
B :
32 mm
Longueur :
3050 mm
a b
Lamelle ThermoWood Les lames libres ThermoWood peuvent être achetées en tant qu'accessoires et utilisées pour la personnalisation et les détails esthétiques lors de l'installation du panneau Nordic Outdoor.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Informations sur le produit
Notes
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panneau PRO
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel : (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø est l'un des principaux fabricants danois de panneaux acoustiques et décoratifs, avec ou sans propriétés acoustiques. Ces produits sont conçus et fabriqués en mettant l'accent sur l'artisanat danois et la recherche constante d'une qualité élevée. Les panneaux peuvent être installés sur les murs et les plafonds. Fog & Venø a établi un partenariat stratégique avec les principaux fournisseurs mondiaux de matériaux tels que le placage de bois, le linoléum, les feuilles et les stratifiés, ce qui garantit que tous les produits Fog & Venø répondent à des normes élevées et offrent un large éventail d'options. Cela signifie qu'il y a constamment des réverbérations dans la pièce, et c'est là que nos panneaux acoustiques font une grande différence. Nos panneaux acoustiques fabriqués au Danemark brisent le son et absorbent l'onde sonore, de sorte qu'elle s'éteint lorsqu'elle frappe les panneaux. Cela signifie que l'onde sonore est éliminée et que le temps de réverbération est réduit, ce qui améliore le climat intérieur et la sensation de bien-être dans la pièce, qu'il s'agisse de bâtiments privés, commerciaux ou publics.
Informations sur les contacts Fog & Venø A/S Buntmagervej 5, DK-7490 Aulum Tél : (+45) 88 77 83 70 hello@fog-veno.com www.fog-veno.com
