PANELES DE DISEÑO
INFORMACIÓN DEL PRODUCTO
1
Roble Nogal americano Røget Eg
Roble Nogal americano
3
Roble ahumado
Roble Nogal americano Røget Eg
Roble Nogal americano
Especificaciones de los paneles de diseño

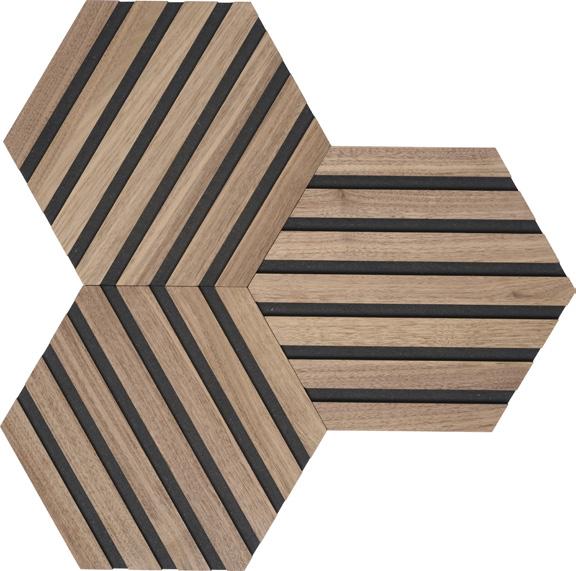

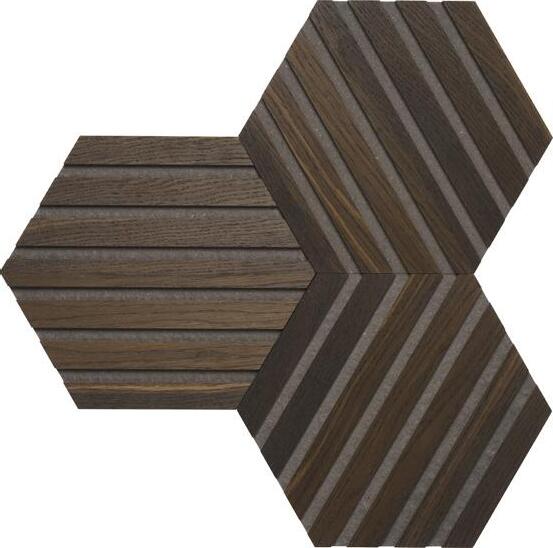

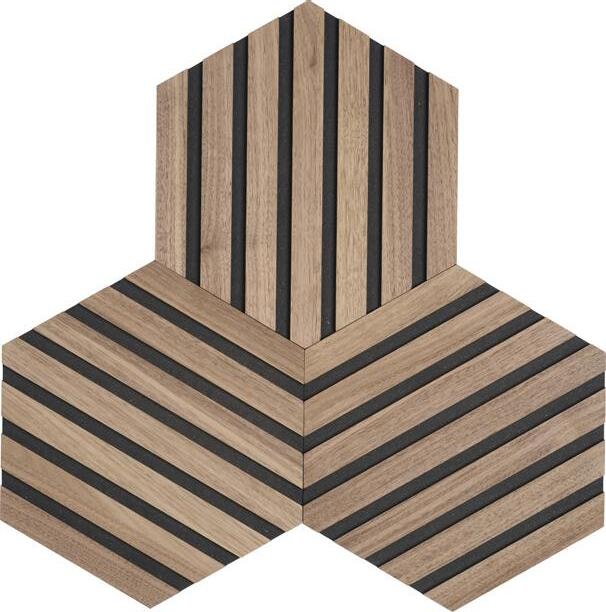

HEXÁGONOS
Productos que se ajustan al panel:
• Tornillos 4,5 x 45 mm. negros
• Pegamento: 290ml. para el montaje

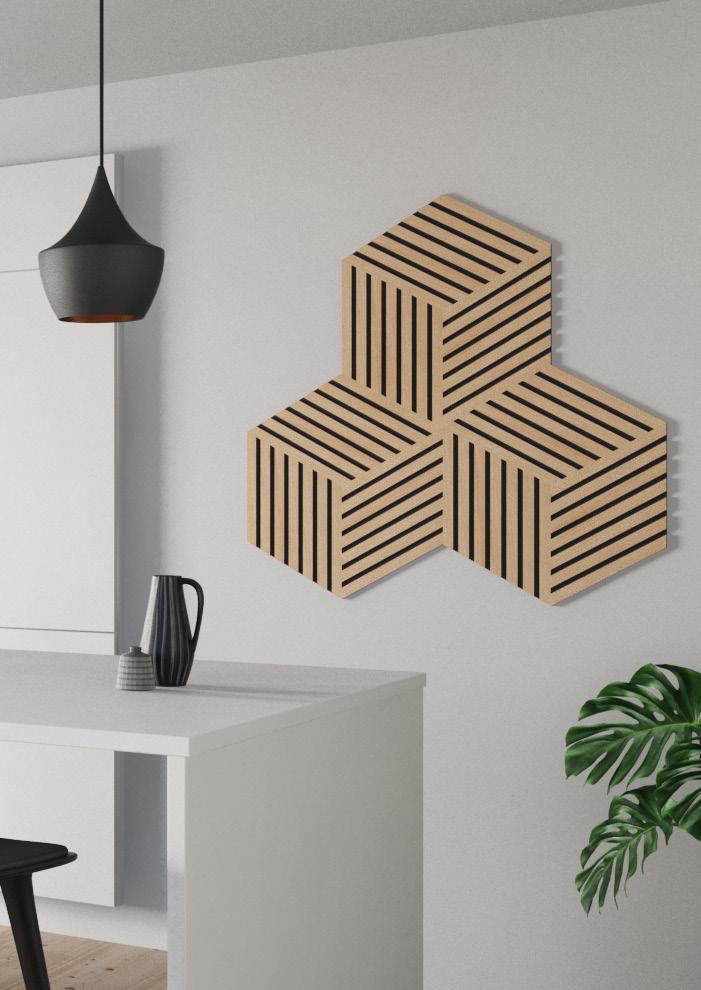

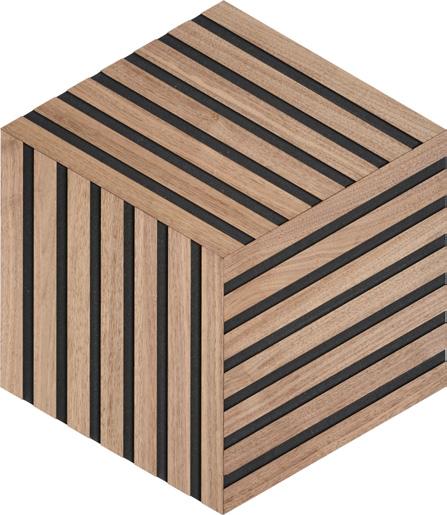

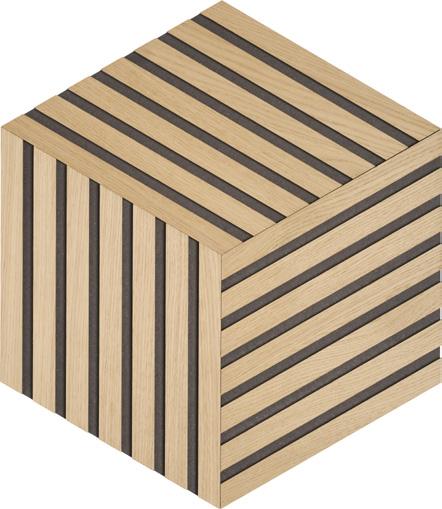

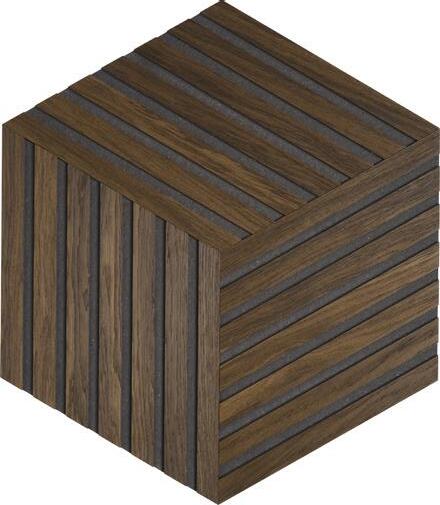

ROMBOS
4
Chapa Núcleo Dimensiones Peso Roble 9 x Ø265 mm 0,32 kg Nogal americano 9 x Ø265 mm 0,32 kg Roble ahumado 9 x Ø265 mm 0,32 kg

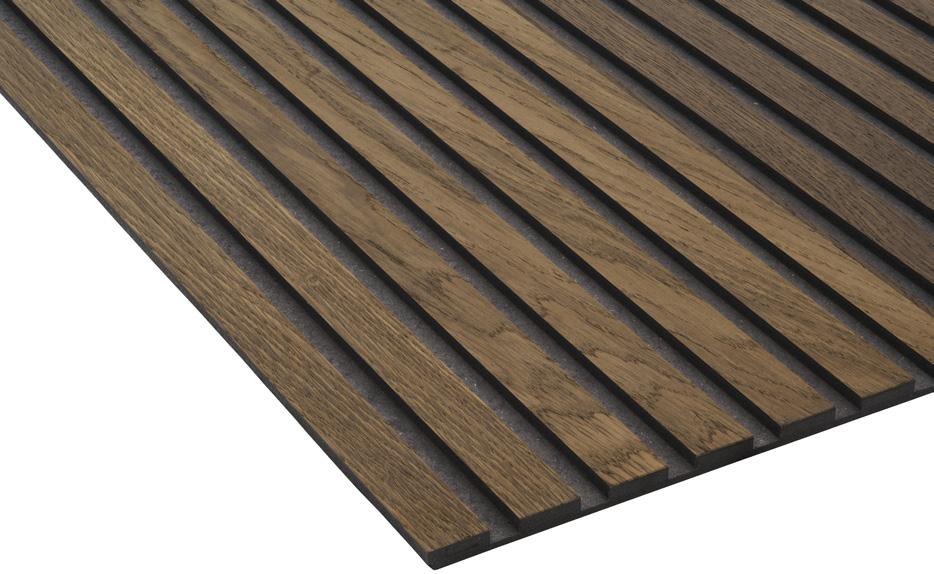

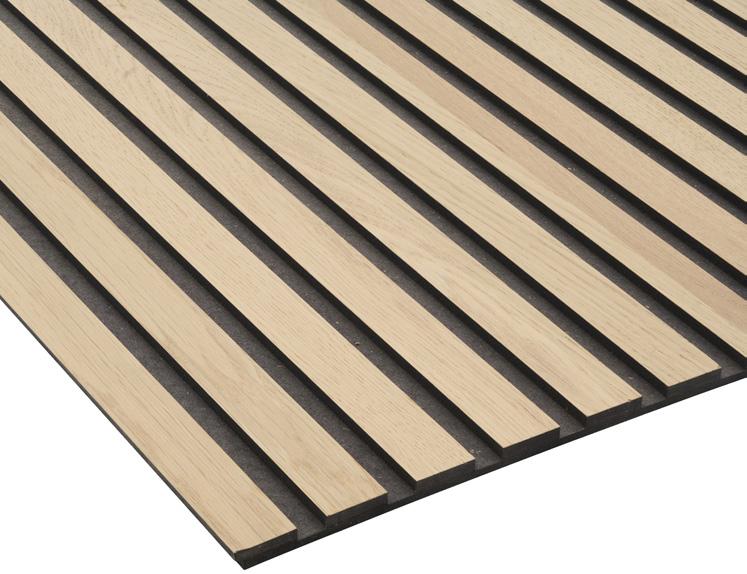

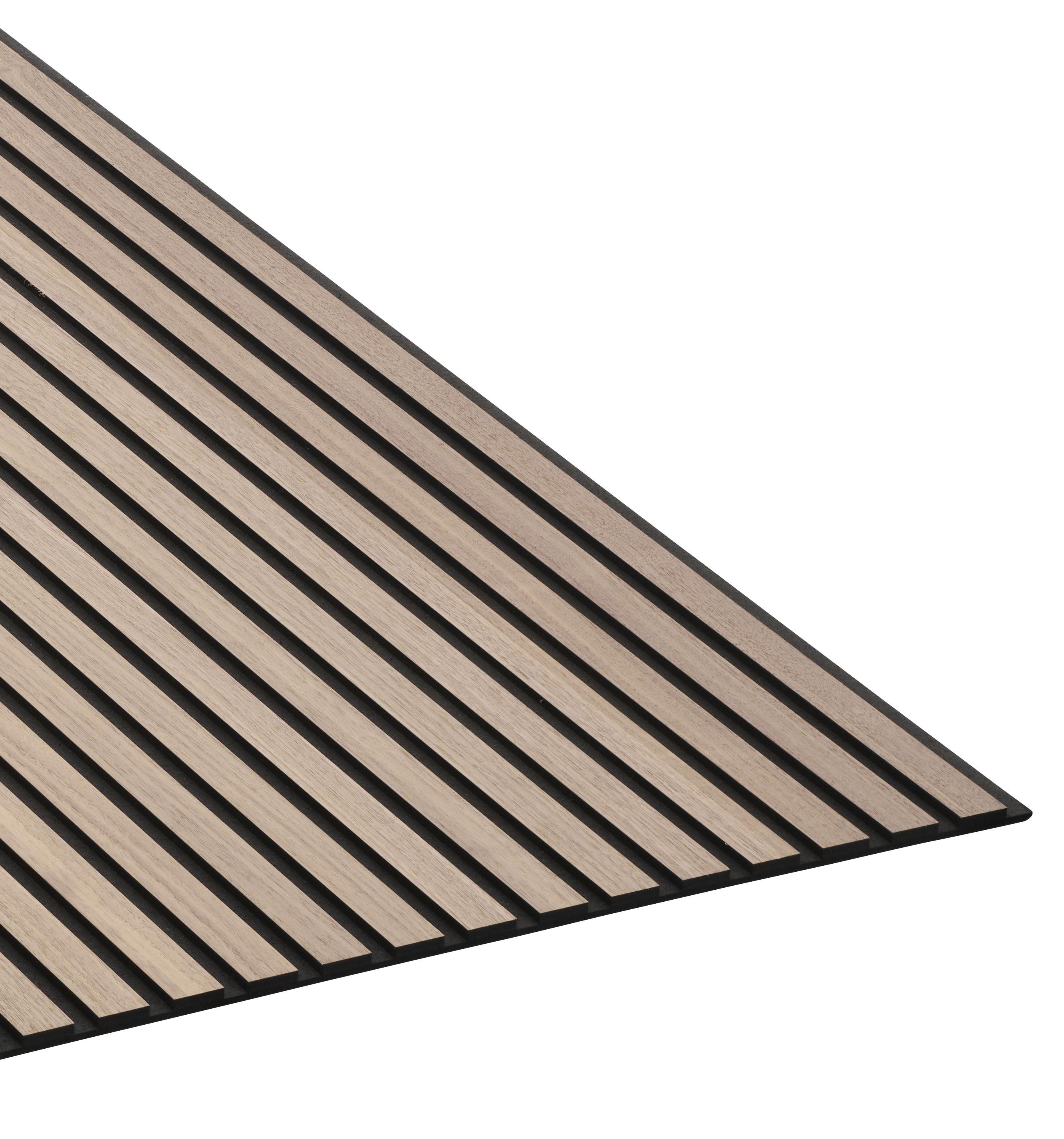

Chapa Núcleo Dimensiones Peso Roble 9x 266 x307 mm 0,46 kg Nogal americano 9x 266 x307mm 0,46 kg Roble ahumado 9x 266 x307 mm 0,46 kg Chapa Núcleo Dimensiones m2 m2 Peso Roble 10 x 600 x 2400 mm 1,44 8,5 kg Nogal americano 10 x 600 x 2400 mm 1,44 8.5 kg Roble ahumado 10 x 600 x 2400 mm 1,44 8.5 kg
¿Limpieza?
Nuestros paneles acústicos se pueden limpiar fácilmente con un paño húmedo escurrido o con una aspiradora.
Montaje de paneles
Es muy fácil instalar nuestros paneles de diseño. La instalación se puede realizar directamente en la pared utilizando pegamento o mediante la fijación con una pistola de clavos y grapas/clavos pequeños a través del panel y en una tabla de partículas/madera contrachapada previamente montada. Con esta solución, se logra el resultado más ordenado al colocar la tabla 1-2 cm hacia atrás desde el borde frontal del panel.
Tolerancias / Desviaciones de las dimensiones especificadas
Tolerancias: + / - 3 mm.
Angularidad: largo / ancho + / - 2 mm.
Peso + / - 10 %
Eliminación/Reciclaje:
La sostenibilidad es una parte importante de nuestra identidad. Por lo tanto, nos centramos en asegurar que el manejo de nuestros paneles después de su uso sea lo más sencillo posible.
Los paneles de diseño se clasifican como madera vieja, la cual puede ser reciclada en nuevos materiales.
Q&A
5
Montaje del panel
6 m m
2
1
Imagen
Imagen
1 A 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 B C D E F A B C D E F Dept. Technical reference Created by Approved by Document type Document status Title DWG No. Rev. Date of issue Sheet 18-05-2023 1/1 Hexagon Søren H. Madsen 26.8 13.09 266.11 153.64 1 A 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 B C D E F A B C D E F Dept. Technical reference Created by Approved by Document type Document status Title DWG No. Rev. Date of issue Sheet 18-05-2023 1/1 Rhombus Søren H. Madsen 266.11 26.8 13.09 307.28 Imagen 3 Imagen 4 7
Información de contacto Fog & Venø A/S Buntmagervej 5, DK-7490 Aulum Tlf: (+45) 88 77 83 70 hello@fog-veno.com www.byveno.com
