Nordic Outdoor FR PRO -paneeli
| Tuotetiedot
| Tuotetiedot
Nordic Outdoor FR PRO -paneeli
Ominaisuudet: •
Kevyt rakenne Helppo käsitellä ja nopea asentaa.
•
Minimaalinen työkalujen käyttö Asennus vaatii vain muutamia vakiotyökaluja.
•
Paloturvallisuusluokitus B-s2 ,d0 PN-EN 13823+A1:2022-12 mukaan
•
Nopea asennus Suunniteltu yksinkertaista ja tehokasta asennusta varten, mikä säästää aikaa työmaalla.
•
Korkea säänkestävyys Kestää kosteutta, lämpötilan vaihteluita ja UV-säteilyä.
•
Iskunkestävä ja kestävä Kestävä rakenne takaa pitkän käyttöiän ja minimaalisen huollon.
Korkea paloturvallisuus B-s2,d0 standardin PN-EN 13823+A1:2022-12 mukaisesti
•
Joustava käyttö Soveltuu sekä uudisrakennus- että korjaushankkeisiin.
Nopea ja helppo asennus Ei vaadi erikoistyökaluja ja voidaan asentaa suoraan puurakenteeseen.
•
Yhteensopiva useiden kiinnitysjärjestelmien kanssa Voidaan kiinnittää ruuveilla, nauloilla tai liimalla.

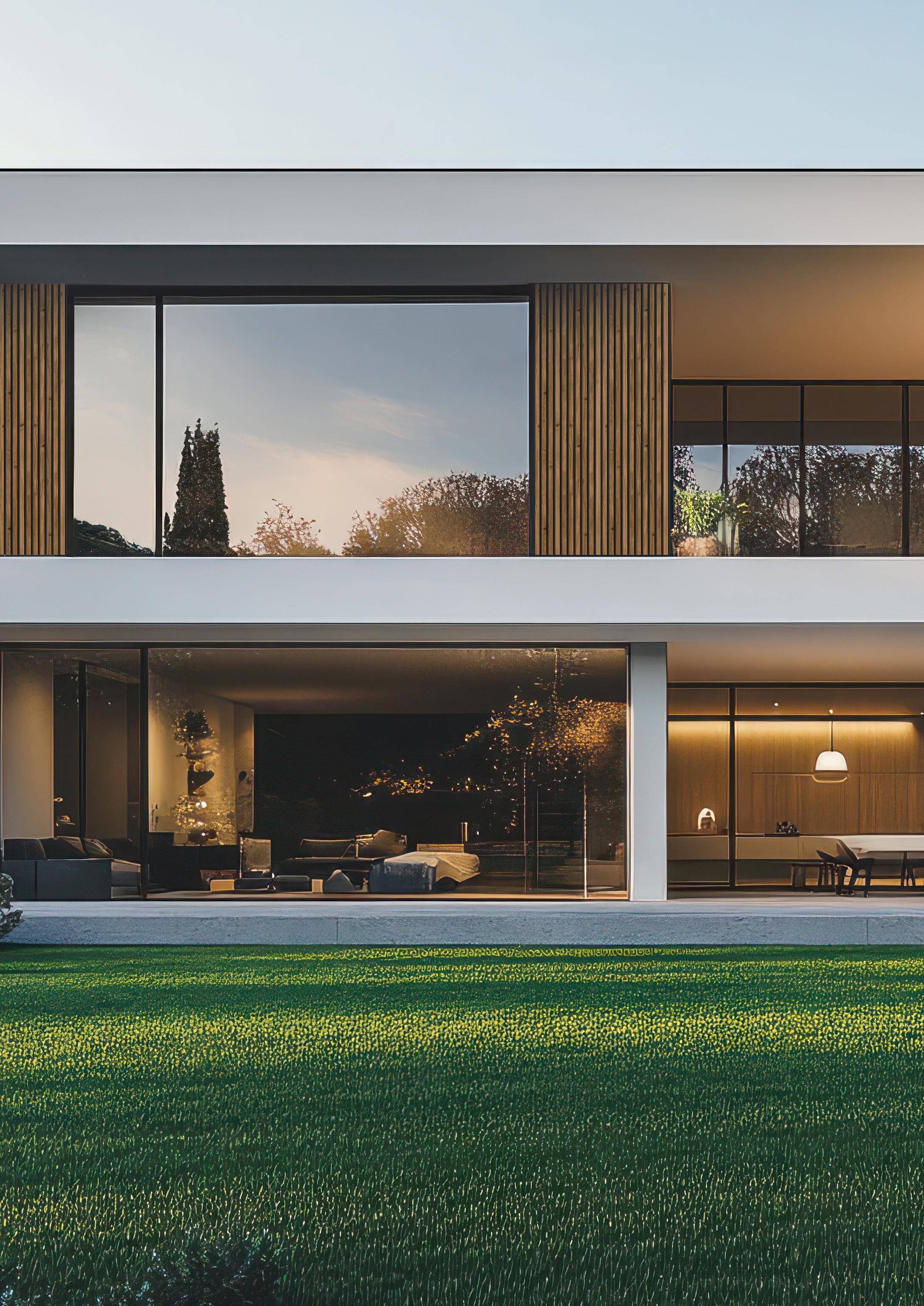

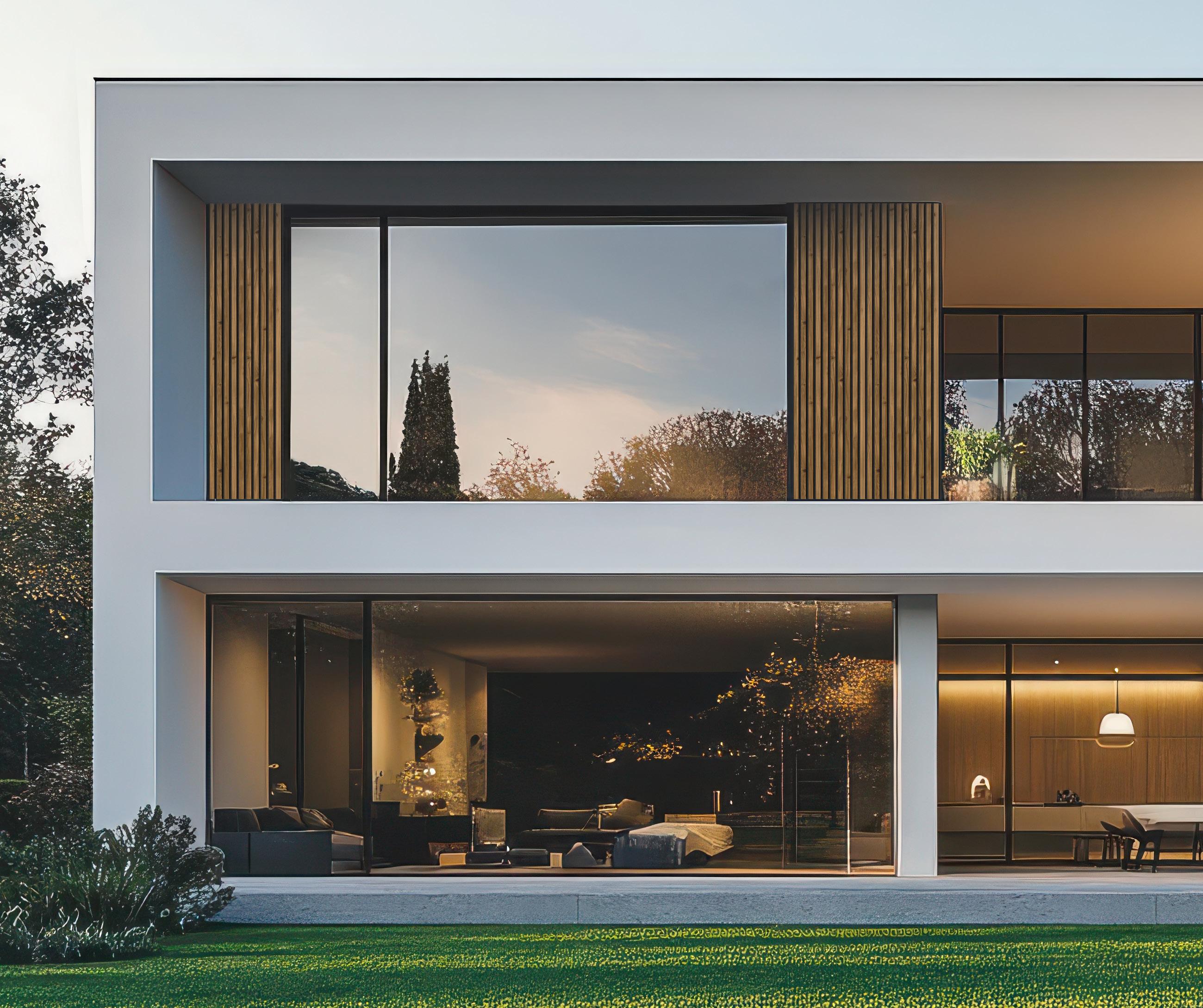

Nordic Outdoor FR PRO on palonkestävä, säänkestävä ja esteettinen julkisivuratkaisu, joka on valmistettu tehokkaasta kivivillalevystä (B-s2,d0) yhdistettynä ainutlaatuisiin ThermoWood-listoihin. Tämä rakenne takaa erinomaisen palonkestävyyden, minimaalisen huollon ja korkean kosteuden-, lahon- ja lämpötilanvaihteluiden kestävyyden. Paneeli on suunniteltu yksinkertaiseen ja tehokkaaseen asennukseen sekä puu- että teräsrakenteisiin värillisillä julkisivuruuveilla. Joustavan asennuksen ansiosta se soveltuu erinomaisesti sekä uudisrakennus- että saneeraushankkeisiin aina 22 metrin korkeuteen asti. Kestävän ja kevyen rakenteensa ansiosta Nordic Outdoor FR PRO säilyttää tyylikkään ulkonäkönsä vuosikymmeniä ja tekee julkisivusta energiatehokkaan ja paloturvallisen. FR PRO -paneelin avulla saat:
Pitkäkestoinen laatu ThermoWood-listat kestävät kosteutta, lahoa ja tuholaisia. Huoltovapaa julkisivu Nordic Outdoor FR PRO -paneeli vaatii vain vähän huoltoa. esteettinen monipuolisuus Luonnonpuun ja modernin muotoilun yhdistelmä luo ajattoman julkisivun.
Palohyväksytty B-s2,d0 EU:n testistandardien PN-EN 13823+A1:202212 mukaisesti. Puupaneelit on valmistettu PEFC-sertifioidusta puusta ja muista valvotuista materiaaleista.
ThermoWood hävitetään puhtaana puuna kierrätykseen, kierrätykseen tai polttoon.
2 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO -paneeli

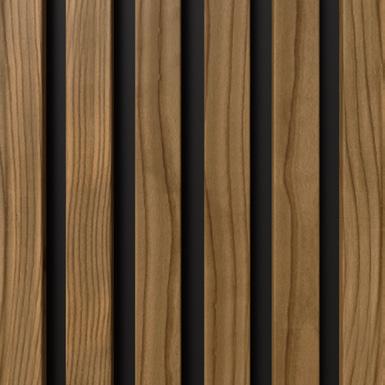

ThermoWood mänty
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Tuotetiedot
Tekniset tiedot m2
Vaihtoehto
Mitat
m2
ThermoWood mänty
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1,44 1,80
Paino 14,18 kg 17,73 kg
Toleranssit Toleranssit: +/- 2 mm. Kohtisuoruus: pituus/leveys +/- 2 mm. Paino +/- 10 %
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
40,0 m
20,0 mm
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor FR PRO -paneeli
600 mm
20 mm
5
| Tuotetiedot
Kokoonpano-ohjeet Max C/C 300 mm
Max C/C 300 mm
Nordic Outdoor FR PRO -paneeli on suunniteltu nopeaan, turvalliseen ja pitkäikäiseen asennukseen. Oikea asennus takaa optimaalisen vakauden, ilmanvaihdon ja kestävyyden. Alustan ja rakentamisen vaatimukset •
Paneelit asennetaan tuuletettuun puiseen tai teräksiseen alusrakenteeseen.
•
Suurin sallittu ristikkoväli: Max C/C 300 mm.
•
Soveltuu asennettavaksi sekä pysty- että vaakasuoriin rimoihin.
•
Huolehdi hyvästä ilmankierrosta paneelien takana kosteuden kertymisen minimoimiseksi.
•
Puurakenteissa EPDM-nauhoja käytetään saumojen välissä kosteussulkuna ja tiivisteenä.
•
B-, D-, E- tai H-profiileja voidaan käyttää valinnaisesti kulmapäätteinä.
Kiinnitys •
Käytä Nordic Outdoor PRO -julkisivuruuveja (yhteensopivia puu- ja teräsrakenteiden kanssa).
•
Suositellaan vähintään 10 ruuvia neliömetriä kohti.
Asennus vaihe vaiheelta 1. Valmistelu: Puhdista ja valmistele alusta. Asenna tarvittaessa tuulenpitävä kerros.
Asennustyökalut: Vesivaaka Varmistaa tarkan ja suoran asennuksen
2. Ristikoiden asennus: Asenna ristikot enintään 300 mm:n etäisyydelle C/C. Varmista asianmukainen tuuletus. 3. Paneelien kiinnitys: Asenna paneelit julkisivuruuveilla, vähintään 10 ruuvia neliömetriä kohti.
Ruuvimeisseli Paneelien kiinnittämistä varten
4. Viimeistely: Tarkista, että kaikki paneelit on kohdistettu oikein. Asenna tarvittaessa hyönteissuojat ylä- ja alapuolelle.
Pyörösaha tai pistosaha Paneelien tarkkaa kohdistamista varten
Viimeistely ja valvonta
Palapelisaha Leikkauksiin ikkunoiden ympärillä, kulmissa ja asennuksissa
•
Varmista sujuva asennus ja asianmukainen kiinnitys.
•
Paneelien takana olevan ilmanvaihdon on oltava ehjä.
6 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO -paneeli
Huolto-opas Jotta Nordic Outdoor FR PRO -paneeli säilyttäisi esteettisen ulkonäkönsä ja pitkäikäisyytensä, suositellaan säännöllistä tarkastusta ja kevyttä huoltoa. Lämpökäsitelty puu vaatii yleensä vähemmän huoltoa kuin käsittelemätön puu, mutta ulkoiset tekijät, kuten sää, auringonvalo ja kosteus, voivat vaikuttaa pintaan ajan myötä. Julkisivupaneelien säännöllinen tarkastus Paneelien säännöllinen tarkastus on suositeltavaa, jotta voidaan havaita mahdolliset muutokset puun pinnassa tai kiinnityksessä. Erityisen alttiit alueet, kuten lähellä maata olevat paneelit ja liitokset, olisi tarkastettava. Paneelien puhdistaminen Paneelit eivät vaadi erityistä hoitoa, mutta ne voidaan tarvittaessa puhdistaa helposti vedellä ja miedolla pesuaineella niiden ulkonäön säilyttämiseksi.
Ajan myötä puun väri muuttuu luonnostaan hopeanharmaaksi, mikä on luonnollinen prosessi.
Puun luonnollinen patinoituminen ja öljykäsittelyvaihtoehdot Ajan myötä ThermoWood-puu patinoituu luonnostaan ja saa UV-säteilylle altistumisen seurauksena hopeanharmaan sävyn. Tämä patinoituminen ei vaikuta puun kestävyyteen, mutta se antaa puulle enemmän sään vaikutuksen. Tuotetta ei saa maalata tai pintakäsitellä, koska se vaikuttaa sen palo-ominaisuuksiin. Nordic Outdoor FR PRO -paneeli takaa asianmukaisella hoidolla pitkäikäisen ja kauniin julkisivun, joka vaatii vain vähän vaivaa ja säilyttää eksklusiivisen ulkonäkönsä vuodesta toiseen.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Tuotetiedot
Tarvikkeet Ulkokulman profiili D Mitat A:
35 mm
B:
6,5 mm
b a
C: 15,8 mm Pituus:
c
3050 mm
Ulkokulman profiili E Mitat A:
35 mm
B:
6,8 mm
b a
C: 15,8 mm Pituus:
c
3050 mm
Viimeistelyprofiili H Mitat A:
11,9 mm
B:
9 mm
C:
19,8 mm
Pituus:
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO -paneeli
Vaakasuora profiili B Mitat A:
71 mm
B:
32 mm
Pituus:
3050 mm
a b
ThermoWood Slat Irrallisia ThermoWood-listoja voi ostaa lisävarusteena, ja niitä voidaan käyttää räätälöintiin ja esteettisiin yksityiskohtiin Nordic Outdoor Panel -elementtiä asennettaessa.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Tuotetiedot
Huomautukset
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO -paneeli
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø on johtava tanskalainen akustisten ja koristeellisten paneelien valmistaja. Tuotteet suunnitellaan ja valmistetaan tanskalaista käsityötaitoa painottaen ja jatkuvasti korkeaan laatuun pyrkien. Paneelit soveltuvat asennettaviksi sekä seiniin että kattoihin. Fog & Venølla on strateginen kumppanuus maailman johtavien materiaalien, kuten puuviilun, linoleumin, folion ja laminaatin toimittajien kanssa, mikä takaa, että kaikki Fog & Venøn tuotteet ovat korkeatasoisia ja tarjoavat laajan valikoiman vaihtoehtoja. Tämä tarkoittaa, että huoneessa on jatkuvaa jälkikaiuntaa, ja juuri tässä akustiikkapaneeleillamme on suuri merkitys. Tanskassa valmistetut akustiikkalevyt katkaisevat äänen ja vaimentavat ääniaallon niin, että se sammuu, kun se osuu levyihin. Tämä tarkoittaa, että ääniaalto eliminoituu ja jälkikaiunta-aika lyhenee, mikä parantaa sisäilmastoa ja hyvinvoinnin tunnetta huoneessa, olipa kyse sitten yksityisistä, kaupallisista tai julkisista rakennuksista.
