Nordic Outdoor Panel PRO
| Información sobre el producto
| Información sobre el producto
Nordic Outdoor Panel PRO Nordic Outdoor PRO es una solución de fachada estética y resistente a la intemperie, construida con un tablero de lana mineral de alto rendimiento combinado con lamas exclusivas de ThermoWood. Esta construcción garantiza un mantenimiento mínimo y una gran resistencia a la humedad, la putrefacción y las fluctuaciones de temperatura. El panel está diseñado para una instalación sencilla y eficaz tanto en estructuras de madera como de acero con tornillos de fachada de colores. Su instalación flexible lo hace ideal tanto para proyectos de nueva construcción como de renovación. Gracias a su construcción duradera y ligera, Nordic Outdoor PRO conserva su aspecto elegante durante décadas, al tiempo que contribuye a una fachada energéticamente eficiente. Con nuestro Panel PRO obtendrá: Instalación rápida y sencilla No requiere herramientas especiales y puede montarse directamente sobre una estructura de madera. Calidad duradera Las lamas ThermoWood son resistentes a la humedad, la podredumbre y las plagas. Fachada sin mantenimiento El Panel Exterior PRO de Nordic requiere un mantenimiento mínimo. versatilidad estética La combinación de madera natural y diseño moderno crea una fachada atemporal.
2
Características: •
Construcción ligera Fácil manejo y rápida instalación.
•
Uso mínimo de herramientas Sólo requiere unas pocas herramientas estándar para su instalación.
•
Instalación rápida Diseñado para una instalación sencilla y eficaz, lo que ahorra tiempo en la obra.
•
Alta resistencia a la intemperie Resistente a la humedad, las fluctuaciones de temperatura y la radiación UV.
•
Resistente a los impactos y robusto Su construcción duradera garantiza una larga vida útil y un mantenimiento mínimo.
•
Aplicación flexible Adecuado tanto para proyectos de nueva construcción como de renovación.
•
Compatible con múltiples sistemas de montaje Puede fijarse con tornillos, clavos o sistemas de pegamento.
Los paneles de madera se fabrican con madera certificada PEFC y otros materiales controlados.
DoP No. FV04-2025 Panel de melamina ACU-Line Panel acústico de pared EN 14915:2013 Emisión: formaldehído E1 Emisión: sustancias cancerígenas <0,001 mg/m³ Paneles acústicos decorativos para uso interior en edificios como revestimientos de pared. ThermoWood se desecha como madera limpia para su reciclado, upcycling o incineración.
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panel PRO

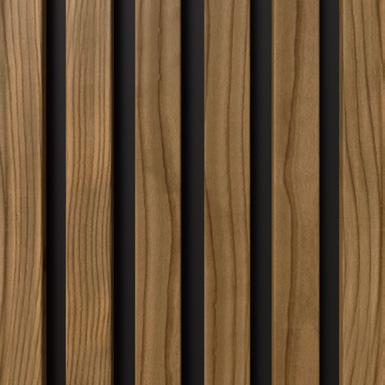

Pino ThermoWood
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Información sobre el producto
Especificaciones m2
Variante
Dimensiones
m2
Pino ThermoWood
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1.44 1.80
Peso 14.18 kg 17.73 kg
Tolerancias Tolerancias: +/- 2 mm. Perpendicularidad: Longitud/anchura +/- 2 mm. Peso +/- 10 %
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
40,0 m
20,0 mm
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor Panel PRO
600 mm
20 mm
5
| Información sobre el producto
Instrucciones de montaje C/C máx. 300 mm
C/C máx. 300 mm
Nordic Outdoor PRO Panel está diseñado para una instalación rápida, segura y duradera. Una instalación correcta garantiza una estabilidad, ventilación y durabilidad óptimas. Sustrato y requisitos de construcción •
Los paneles se montan sobre una subestructura ventilada de madera o acero.
•
Distancia máxima entre listones: C/C máx. 300 mm.
•
Adecuado para el montaje en listones verticales y horizontales.
•
Asegúrese de que haya una buena circulación de aire detrás de los paneles para minimizar la acumulación de humedad.
•
En las construcciones de madera, las cintas de EPDM se utilizan entre las juntas como barrera contra la humedad y sellado.
•
Los perfiles B, D, E o H pueden utilizarse opcionalmente como terminaciones de esquina.
Fijación •
Utilice tornillos de fachada Nordic Outdoor PRO (compatibles con construcciones de madera y acero).
•
Se recomienda un mínimo de 10 tornillos por m².
Instalación paso a paso 1. Preparación: Limpiar y preparar el sustrato. Instale una capa cortavientos si es necesario. Herramientas para la instalación: Nivel de burbuja Garantiza una instalación precisa y recta
2. Instalación de los rastreles: Instale los rastreles con una separación máxima C/C de 300 mm. Asegurar una ventilación adecuada. 3. Fijación de los paneles: Instale los paneles con tornillos de fachada, al menos 10 tornillos por m².
Destornillador Para fijar los paneles
4. Acabado: Compruebe que todos los paneles están correctamente alineados. Si es necesario, instale mosquiteras en la parte superior e inferior.
Sierra circular o sierra de inmersión Para una alineación precisa de los paneles
Finalización y control
Sierra de calar Para cortes alrededor de ventanas, esquinas e instalaciones
•
Garantice una instalación sin problemas y una fijación adecuada.
•
La ventilación detrás de los paneles debe estar intacta.
6 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panel PRO
Guía de mantenimiento Para garantizar que el panel PRO de Nordic Outdoor mantenga su aspecto estético y su longevidad, se recomienda una inspección periódica y un mantenimiento ligero. La madera tratada térmicamente suele requerir menos mantenimiento que la no tratada, pero factores externos como el clima, la luz solar y la humedad pueden afectar a la superficie con el paso del tiempo. Inspección periódica de los paneles de la fachada Se recomienda una inspección periódica de los paneles para identificar cualquier cambio en la superficie de la madera o en la fijación. Deben inspeccionarse las zonas especialmente expuestas, como los paneles cercanos al suelo y las juntas.
Con el tiempo, el color de la madera se irá patinando hasta adquirir un tono gris plateado, un proceso natural.
Limpieza de los paneles Los paneles no requieren cuidados especiales, pero pueden limpiarse fácilmente con agua y detergente suave según sea necesario para mantener su aspecto. Patinado natural de la madera y opciones de tratamiento con aceite Con el tiempo, ThermoWood adquiere una pátina natural y un tono gris plateado como resultado de la exposición a los rayos UV. Esta pátina no afecta a la durabilidad de la madera, pero le da un aspecto más envejecido. El producto no debe pintarse ni someterse a tratamientos superficiales, ya que ello afectaría a sus propiedades ignífugas. Con un mantenimiento adecuado, Nordic Outdoor PRO Panel garantiza una fachada duradera y hermosa que requiere un esfuerzo mínimo y conserva su aspecto exclusivo año tras año.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Información sobre el producto
Accesorios Esquina exterior Perfil D Dimensiones A:
35 mm
B:
6,5 mm
b a
C: 15,8 mm Longitud:
c
3050 mm
Perfil de esquina exterior E Dimensiones A:
35 mm
B:
6,8 mm
b a
C: 15,8 mm Longitud:
c
3050 mm
Perfil de acabado H Dimensiones A:
11,9 mm
B:
9 mm
C:
19,8 mm
Longitud:
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panel PRO
Perfil horizontal B Dimensiones A:
71 mm
B:
32 mm
Longitud:
3050 mm
a b
Lama ThermoWood Las lamas sueltas de ThermoWood pueden adquirirse como accesorios y utilizarse para la personalización y los detalles estéticos al instalar el panel Nordic Outdoor.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Información sobre el producto
Notas
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor Panel PRO
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø es uno de los principales fabricantes daneses de paneles acústicos y decorativos con y sin propiedades acústicas. Estos productos se diseñan y fabrican centrándose en la artesanía danesa y en un esfuerzo constante por conseguir una alta calidad. Los paneles son aptos para su montaje tanto en paredes como en techos. Fog & Venø mantiene una asociación estratégica con los principales proveedores mundiales de materiales como chapa de madera, linóleo, láminas y laminados, lo que garantiza que todos los productos Fog & Venø mantengan un alto nivel y una amplia gama de opciones. Esto significa que hay una reverberación constante en la sala, que es donde nuestros paneles acústicos marcan una gran diferencia. Nuestros paneles acústicos fabricados en Dinamarca rompen el sonido y absorben la onda sonora para que se apague al chocar con los paneles. Esto significa que se elimina la onda sonora y se acorta el tiempo de reverberación, lo que mejorará el clima interior y la sensación de bienestar en la estancia, tanto si hablamos de edificios privados como comerciales o públicos.
Información de contacto Fog & Venø A/S Buntmagervej 5, DK-7490 Aulum Tel: (+45) 88 77 83 83 70 hello@fog-veno.com www.fog-veno.com
