Nordic Outdoor PRO Paneel
| Produktinformationen
| Produktinformationen
Nordic Outdoor PRO Paneel Das Nordic Outdoor PRO Paneel ist eine witterungsbeständige und ästhetische Fassadenlösung, die aus einer leistungsstarken Steinwollplatte und exklusiven ThermoWood-Leisten besteht. Diese Konstruktion gewährleistet minimale Wartung sowie hohe Widerstandsfähigkeit gegen Feuchtigkeit, Fäulnis und Temperaturschwankungen. Das Paneel ist für eine einfache und effiziente Montage auf Holz- und Stahlkonstruktionen mit farblich abgestimmten Fassadenschrauben konzipiert. Die flexible Montage macht es ideal für Neubauten und Renovierungen. Dank seiner leichten und langlebigen Bauweise behält das Nordic Outdoor PRO Paneel über Jahrzehnte hinweg sein elegantes Erscheinungsbild und trägt gleichzeitig zu einer energieeffizienten Fassade bei.
Merkmale: •
Leichtbauweise Einfache Handhabung und schnelle Montage.
•
Minimaler Werkzeugeinsatz Nur wenige Standardwerkzeuge erforderlich.
•
Schnelle Montage Für einfache und effiziente Installation konzipiert – spart Zeit auf der Baustelle.
•
Hohe Witterungsbeständigkeit Beständig gegen Feuchtigkeit, Temperaturschwankungen und UV-Strahlung.
•
Schlagfest und robust Strapazierfähige Konstruktion für lange Lebensdauer und minimale Wartung.
•
Flexible Anwendung Geeignet für Neubauten und Renovierungsprojekte.
•
Kompatibel mit verschiedenen Montagesystemen Befestigung mit Schrauben, Nägeln oder Klebesystemen möglich.
Mit unserem PRO Paneel erhalten Sie: Einfache und schnelle Montage Keine Spezialwerkzeuge erforderlich – direkte Befestigung auf Holzkonstruktionen möglich. Langlebige Qualität ThermoWood-Leisten sind beständig gegen Feuchtigkeit, Fäulnis und Schädlinge. Wartungsfreie Fassade Das Nordic Outdoor PRO Paneel benötigt nur minimale Pflege. Ästhetische Vielseitigkeit Die Kombination aus natürlichem Holz und modernem Design schafft eine zeitlose Fassade.
Die Holzpaneele bestehen aus PEFC-zertifiziertem Holz und anderen kontrollierten Materialien.
DoP No. FV04-2025 ACU-Line Melaminpaneel Akustisches Wandpaneel EN 14915:2013 Emission: Formaldehyd E1 Emission: krebserregende Stoffe <0,001 mg/m³ Dekorative Akustikpaneele für den Innenbereich in Gebäuden als Wandverkleidung. ThermoWood kann als sauberes Holz recycelt, upgecycelt oder verbrannt werden.
2 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Paneel

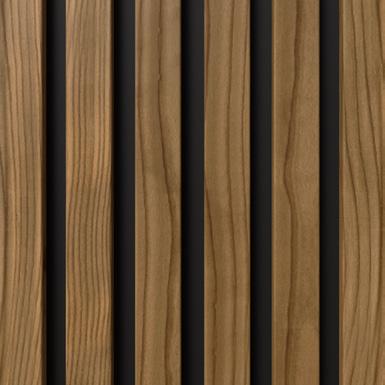

ThermoWood Kiefer
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Spezifikationen m2
Variante
Abmessungen
m2
Gewicht
ThermoWood Kiefer
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1.44 1.80
14.18 kg 17.73 kg
Toleranzen Toleranzen: ± 2 mm. Rechtwinkligkeit: Länge/Breite ± 2 mm. Gewicht
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
40,0 m
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor PRO Paneel
600 mm
20 mm
5
| Produktinformationen
Montageanleitung Max C/C 300 mm
Max C/C 300 mm
Das Nordic Outdoor PRO Paneel wurde für eine schnelle, sichere und langlebige Montage entwickelt. Eine korrekte Installation gewährleistet optimale Stabilität, Belüftung und Haltbarkeit. Anforderungen an Untergrund und Konstruktion • • • • • •
Die Paneele werden auf einer hinterlüfteten Unterkonstruktion aus Holz oder Stahl montiert. Maximaler Lattenabstand: max. Achsabstand 300 mm. Geeignet für die Montage auf sowohl vertikalen als auch horizontalen Latten. Sorgen Sie für eine gute Luftzirkulation hinter den Paneelen, um Feuchtigkeitsansammlungen zu vermeiden. In Holzkonstruktionen werden EPDM-Bänder zwischen den Verbindungen als Feuchtigkeitssperre und Abdichtung verwendet. Optional können B-, D-, E- oder H-Profile für Eckabschlüsse eingesetzt werden.
Befestigung • •
Verwenden Sie Nordic Outdoor PRO Fassadenschrauben (kompatibel mit Holz- und Stahlkonstruktionen). Mindestens 10 Schrauben pro m² werden empfohlen.
Schritt-für-Schritt-Montage
Werkzeuge für die Montage: Wasserwaage Für präzise und gerade Ausrichtung Akkuschrauber Zum Befestigen der Paneele
1. Vorbereitung: Untergrund reinigen und vorbereiten. Bei Bedarf eine winddichte Schicht montieren. 2. Montage der Latten: Latten mit einem maximalen Abstand von C/C 300 mm montieren. Für ausreichende Belüftung sorgen. 3. Paneelbefestigung: Paneele mit Fassadenschrauben befestigen – mindestens 10 Schrauben pro m². 4. Abschluss: Prüfen, ob alle Paneele korrekt ausgerichtet sind. Ggf. Insektenschutznetze oben und unten montieren.
Kreissäge oder Tauchsäge Für präzises Zuschneiden der Paneele
Abschluss und Kontrolle
Stichsäge Für Ausschnitte an Fenstern, Ecken und Installationen
•
•
Sorgen Sie für eine gleichmäßige Montage und sichere Befestigung. Die Hinterlüftung hinter den Paneelen muss intakt bleiben.
6 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Paneel
Wartungshinweise Um das ästhetische Erscheinungsbild und die lange Lebensdauer des Nordic Outdoor PRO Paneels zu erhalten, wird eine regelmäßige Inspektion und leichte Wartung empfohlen. Thermisch behandeltes Holz benötigt generell weniger Pflege als unbehandeltes Holz, kann aber durch Witterung, Sonnenlicht und Feuchtigkeit beeinflusst werden. Regelmäßige Inspektion der Fassadenpaneele Es wird empfohlen, die Paneele regelmäßig auf Veränderungen der Holzoberfläche oder Befestigungen zu prüfen. Besonders exponierte Bereiche wie bodennahe Paneele und Verbindungen sollten sorgfältig überprüft werden. Reinigung der Paneele Die Paneele benötigen keine spezielle Pflege, können aber bei Bedarf mit Wasser und mildem Reinigungsmittel gereinigt werden, um ihr Erscheinungsbild zu erhalten.
Im Laufe der Zeit wird die Farbe des Holzes auf natürliche Weise zu einem silbergrauen Farbton patinieren, was ein natürlicher Prozess ist.
Natürliche Patinierung des Holzes und Möglichkeit der Ölbehandlung Mit der Zeit entwickelt ThermoWood durch UVStrahlung eine silbergraue Patina. Diese beeinflusst die Haltbarkeit des Holzes nicht, sondern verleiht eine rustikale, wettergegerbte Ästhetik. Das Produkt darf nicht gestrichen oder oberflächenbehandelt werden, da dies die brandschutztechnischen Eigenschaften beeinträchtigen würde. Mit der richtigen Pflege bietet das Nordic Outdoor PRO Paneel eine langlebige und attraktive Fassade mit minimalem Wartungsaufwand – und bewahrt sein exklusives Erscheinungsbild über Jahre hinweg.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Zubehör Außeneckprofil D Abmessungen A:
35 mm
B:
6,5 mm
b a
C: 15,8 mm Länge:
c
3050 mm
Außeneckprofil E Abmessungen A:
35 mm
B:
6,8 mm
b a
C: 15,8 mm Länge:
c
3050 mm
Abschlussprofil H Abmessungen A:
11,9 mm
B:
9 mm
C:
19,8 mm
Länge:
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Paneel
Horizontales Profil B Abmessungen A:
71 mm
B:
32 mm
Länge:
3050 mm
a b
ThermoWood-Lamelle Lose ThermoWood-Lamellen sind als Zubehör erhältlich und können für Sonderanpassungen und ästhetische Details bei der Montage des Nordic Outdoor Panels verwendet werden.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Hinweise
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor PRO Paneel
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø ist ein führender dänischer Hersteller von Akustik- und Dekorationspaneelen, sowohl mit als auch ohne akustische Eigenschaften. Diese Produkte werden mit einem Fokus auf dänisches Handwerk und einem ständigen Streben nach hoher Qualität entworfen und hergestellt. Die Paneele eignen sich zur Montage sowohl an Wänden als auch an Decken. Fog & Venø unterhält eine strategische Partnerschaft mit weltweit führenden Materiallieferanten wie Holzfurnier, Linoleum, Folie und Laminat, um sicherzustellen, dass alle Fog & Venø-Produkte einen hohen Standard und eine breite Palette an Möglichkeiten bieten. Dies führt dazu, dass in den Räumen ein konstanter Nachhall herrscht, und genau hier machen unsere Akustikpaneele einen großen Unterschied. Unsere in Dänemark produzierten Akustikpaneele brechen den Schall und absorbieren die Schallwellen, so dass diese abklingen, wenn sie auf die Paneele treffen. Das bedeutet, dass die Schallwellen eliminiert werden und die Nachhallzeit verkürzt wird, was das Raumklima verbessert und das Wohlbefinden im Raum erhöht, unabhängig davon, ob es sich um private, geschäftliche oder öffentliche Gebäude handelt.
