Nordic Outdoor FR PRO Paneel
| Produktinformationen
| Produktinformationen
Nordic Outdoor FR PRO Paneel Das Nordic Outdoor FR PRO Paneel ist eine feuerbeständige, witterungsresistente und ästhetische Fassadenlösung, die aus einer leistungsstarken Steinwollplatte (B-s2,d0) und exklusiven ThermoWood-Leisten besteht. Diese Konstruktion bietet hervorragenden Brandschutz, minimale Wartung und hohe Widerstandsfähigkeit gegenüber Feuchtigkeit, Fäulnis und Temperaturschwankungen. Das Paneel ist für eine einfache und effiziente Montage auf Holz- und Stahlunterkonstruktionen mit farblich abgestimmten Fassadenschrauben konzipiert. Die flexible Montage macht es ideal für Neubauten und Renovierungen bis zu einer Gebäudehöhe von 22 Metern.
Merkmale:
• Leichtbauweise
Einfache Handhabung und schnelle Installation.
• Minimaler Werkzeugeinsatz
Nur wenige Standardwerkzeuge erforderlich.
• Brandschutz-Zertifizierung B-s2,d0 gemäß PN-EN 13823+A1:2022-12
• Schnelle Montage
Für einfache und zeitsparende Installation entwickelt.
• Hohe Witterungsbeständigkeit
Beständig gegen Feuchtigkeit, Temperaturschwankungen und UV-Strahlung.
Mit seiner langlebigen und leichten Bauweise bewahrt das Nordic Outdoor FR PRO Paneel über Jahrzehnte hinweg sein elegantes Erscheinungsbild und trägt gleichzeitig zu einer energieeffizienten und brandsicheren Fassade bei.
• Schlagfest und robust
Mit unserem FR PRO Paneel erhalten Sie:
• Flexible Anwendung
Hohe Brandsicherheit B-s2,d0 gemäß PN-EN 13823+A1:2022-12 Einfache und schnelle Montage Kein Spezialwerkzeug erforderlich, direkte Montage auf Holzkonstruktionen möglich. Langlebige Qualität ThermoWood-Leisten sind resistent gegen Feuchtigkeit, Fäulnis und Schädlinge. Wartungsfreie Fassade Das Nordic Outdoor FR PRO Paneel erfordert nur minimale Pflege. Ästhetische Vielseitigkeit Die Kombination aus natürlichem Holz und modernem Design schafft eine zeitlose Fassade.
Langlebige Konstruktion für geringen Pflegeaufwand und lange Lebensdauer. Geeignet für Neubauten und Renovierungsprojekte.
• Kompatibel mit verschiedenen Montagesystemen Kann mit Schrauben, Nägeln oder Klebesystemen befestigt werden. Brandschutzklassifiziert B-s2,d0 gemäß EU-Testnorm PN-EN 13823+A1:2022-12. Die Holzpaneele bestehen aus PEFC-zertifiziertem Holz und anderen kontrollierten Materialien.
ThermoWood kann als sauberes Holz recycelt, upgecycelt oder verbrannt werden.
2 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO Paneel

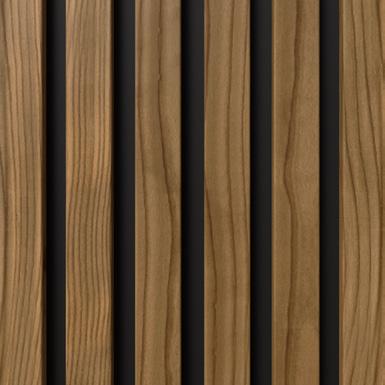

ThermoWood Kiefer
3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Spezifikationen m2
Variante
Abmessungen
m2
Gewicht
ThermoWood Kiefer
2400 x 600 x 21 mm 3000 x 600 x 21 mm
1,44 1,80
14,18 kg 17,73 kg
Toleranzen Toleranzen: ± 2 mm. Rechtwinkligkeit: Länge/Breite ± 2 mm. Gewicht
40,0 mm
40,0 mm
20,0 mm
21,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
40,0 m
20,0 mm
15,0 mm
6,0 mm
40,0 mm
40,0 mm
20,0 mm
40,0 mm
20,0 mm
25,0 mm
4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
2400 mm
22 mm
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
15 mm
6 mm
AWAITING APPROVAL
22 mm
22 mm
6 mm
15 mm
600 mm
2400 mm 2400 mm
40 mm
600 mm
3000 mm 2400 mm
2 mm
40 mm
Approved by
Approved date
Art. no.
Page no. 1/1
20 mm
Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64
Nordic Outdoor Pro panel
Page size A4 Drawn by SOL
Version 1.2
Scale
Drawn date 08/04/25
40 mm
20 mm
Nordic Outdoor FR PRO Paneel
600 mm
20 mm
5
| Produktinformationen
Montageanleitung Max C/C 300 mm
Max C/C 300 mm
Das Nordic Outdoor FR PRO Paneel wurde für eine schnelle, sichere und langlebige Montage entwickelt. Eine korrekte Installation gewährleistet optimale Stabilität, Belüftung und Haltbarkeit. Anforderungen an Untergrund und Konstruktion • • • • • •
Die Paneele werden auf einer hinterlüfteten Unterkonstruktion aus Holz oder Stahl montiert. Maximaler Lattenabstand: max. Achsabstand 300 mm. Geeignet für Montage auf sowohl vertikalen als auch horizontalen Latten. Eine gute Luftzirkulation hinter den Paneelen ist sicherzustellen, um Feuchtigkeitsansammlungen zu vermeiden. In Holzkonstruktionen werden EPDM-Bänder an den Fugen als Feuchtigkeitssperre und Abdichtung eingesetzt. B-, D-, E- oder H-Profile können optional für Eckausführungen verwendet werden.
Befestigung • Verwenden Sie Nordic Outdoor PRO Fassadenschrauben (geeignet für Holz- und Stahlkonstruktionen). • Mindestens 10 Schrauben pro m² werden empfohlen. Schritt-für-Schritt-Montage
Werkzeuge für die Montage: Wasserwaage Für präzise und gerade Ausrichtung Akkuschrauber Zum Befestigen der Paneele Kreissäge oder Tauchsäge Für präzises Zuschneiden der Paneele Stichsäge Für Ausschnitte an Fenstern, Ecken und Installationen 6
1. Vorbereitung: Untergrund reinigen und vorbereiten. Gegebenenfalls winddichte Schicht montieren. 2. Lattenmontage: Latten im Abstand von max. C/C 300 mm montieren. Für ausreichende Belüftung sorgen. 3. Paneelbefestigung: Paneele mit mindestens 10 Fassadenschrauben pro m² montieren. 4. Abschluss: Kontrolle der Ausrichtung aller Paneele. Optional Insektenschutznetz oben und unten anbringen. Abschluss und Kontrolle • •
Gleichmäßige Montage und korrekte Befestigung sicherstellen. Die Hinterlüftung hinter den Paneelen muss gewährleistet sein.
Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO Paneel
Wartungshinweise Um die ästhetische Wirkung und die lange Lebensdauer des Nordic Outdoor FR PRO Paneels zu bewahren, wird eine regelmäßige Inspektion und leichte Wartung empfohlen. Thermisch behandeltes Holz benötigt grundsätzlich weniger Pflege als unbehandeltes Holz, kann aber durch äußere Einflüsse wie Wetter, UV-Strahlung und Feuchtigkeit im Laufe der Zeit beeinflusst werden. Regelmäßige Inspektion der Fassadenpaneele Die regelmäßige Überprüfung der Paneele wird empfohlen, um Veränderungen an der Holzoberfläche oder der Befestigung zu erkennen. Besonders exponierte Bereiche – z. B. bodennahe Paneele und Fugen – sollten besonders kontrolliert werden.
Mit der Zeit entwickelt das Holz auf natürliche Weise eine silbergraue Patina – ein vollkommen natürlicher Prozess.
Reinigung der Paneele Die Paneele benötigen keine spezielle Pflege, können aber bei Bedarf mit Wasser und einem milden Reinigungsmittel gesäubert werden, um ihr Erscheinungsbild zu erhalten. Natürliche Patinierung des Holzes und Ölbehandlung Mit der Zeit entwickelt ThermoWood durch UVStrahlung eine silbergraue Patina – ein natürlicher Prozess, der die Haltbarkeit nicht beeinträchtigt, sondern eine wettergegerbte Ästhetik verleiht. Das Produkt darf nicht gestrichen oder oberflächenbehandelt werden, da dies die feuertechnischen Eigenschaften negativ beeinflussen würde. Bei sachgemäßer Wartung bietet das Nordic Outdoor FR PRO Paneel eine langlebige und attraktive Fassade mit minimalem Pflegeaufwand, die über Jahre hinweg ihr exklusives Erscheinungsbild bewahrt.
7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Zubehör Außeneckprofil D Abmessungen A:
35 mm
B:
6,5 mm
b a
C: 15,8 mm Länge:
c
3050 mm
Außeneckprofil E Abmessungen A:
35 mm
B:
6,8 mm
b a
C: 15,8 mm Länge:
c
3050 mm
Abschlussprofil H Abmessungen A:
11,9 mm
B:
9 mm
C:
19,8 mm
Länge:
3050 mm
c
a b
8 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO Paneel
Horizontales Profil B Abmessungen A:
71 mm
B:
32 mm
Länge:
3050 mm
a b
ThermoWood-Lamelle Lose ThermoWood-Lamellen sind als Zubehör erhältlich und können für Sonderanpassungen und ästhetische Details bei der Montage des Nordic Outdoor Panels verwendet werden.
9 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
| Produktinformationen
Hinweise
10 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Nordic Outdoor FR PRO Paneel
11 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com
Fog & Venø ist ein führender dänischer Hersteller von Akustik- und Dekorationspaneelen, sowohl mit als auch ohne akustische Eigenschaften. Diese Produkte werden mit einem Fokus auf dänisches Handwerk und einem ständigen Streben nach hoher Qualität entworfen und hergestellt. Die Paneele eignen sich zur Montage sowohl an Wänden als auch an Decken. Fog & Venø unterhält eine strategische Partnerschaft mit weltweit führenden Materiallieferanten wie Holzfurnier, Linoleum, Folie und Laminat, um sicherzustellen, dass alle Fog & Venø-Produkte einen hohen Standard und eine breite Palette an Möglichkeiten bieten. Dies führt dazu, dass in den Räumen ein konstanter Nachhall herrscht, und genau hier machen unsere Akustikpaneele einen großen Unterschied. Unsere in Dänemark produzierten Akustikpaneele brechen den Schall und absorbieren die Schallwellen, so dass diese abklingen, wenn sie auf die Paneele treffen. Das bedeutet, dass die Schallwellen eliminiert werden und die Nachhallzeit verkürzt wird, was das Raumklima verbessert und das Wohlbefinden im Raum erhöht, unabhängig davon, ob es sich um private, geschäftliche oder öffentliche Gebäude handelt.
