P E R E N È P E R E N È
TALLER PRE PROFESIONAL DE CONSTRUCCION SOSTENIBLE
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso
Ms Arq. Arq. Carlos Martín
Lavado Huanilo Giamille
C A T E D R A I N T E G R A N T E S
Sachún Azabache
100% 100%
L - 2 F A U A
100%
Catedra:
Integrantes:
Ms Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

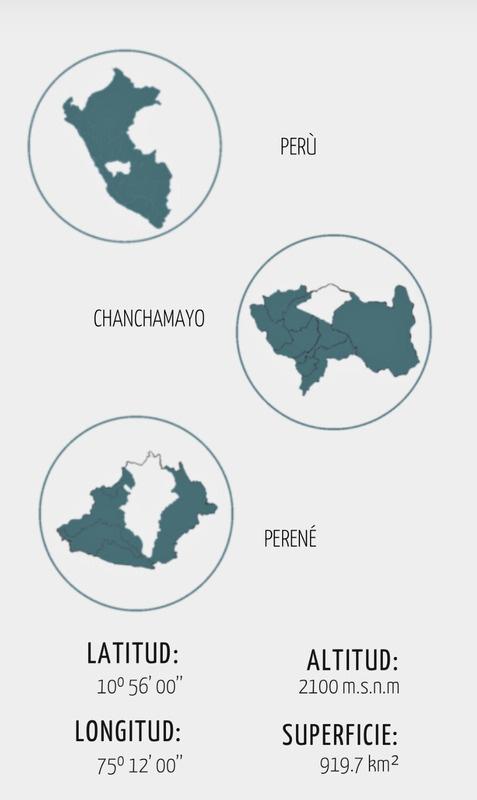

ASPECTOS GENERALES

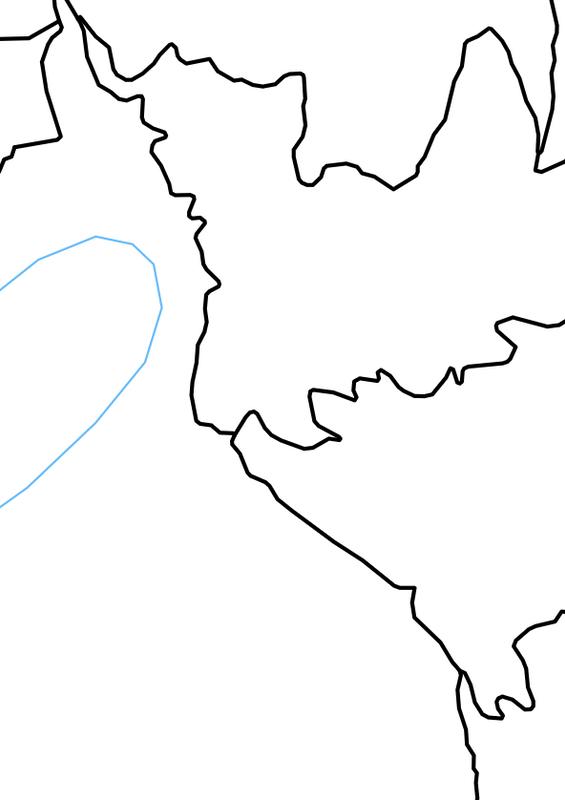

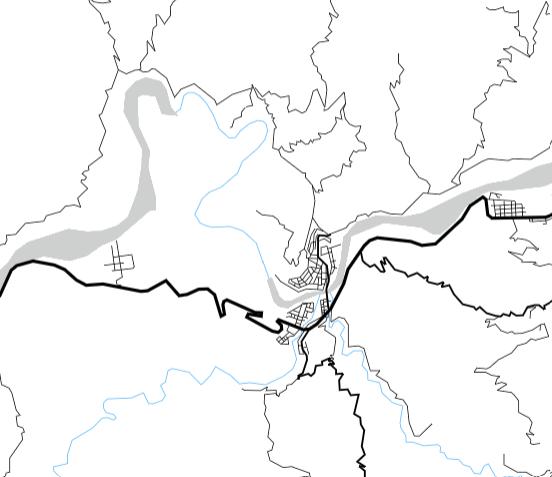

U B I C A C I Ó N Y
L O C A L I Z A C I Ó N

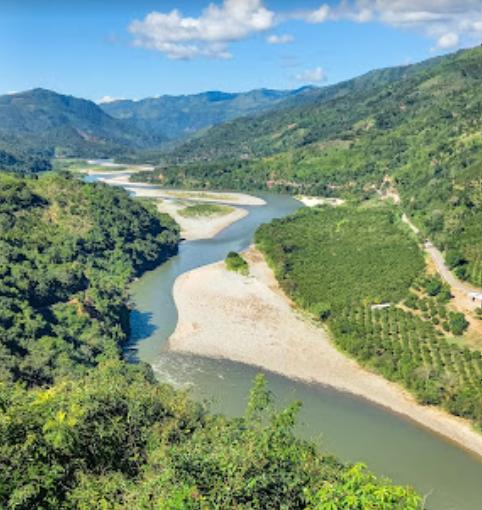

El distrito de Perené, llamado "Ciudad de las Tres Mesetas", abarca una superficie de 1 224,59 km2 . Se encuentra ubicado en la parte central oriental del departamento de Junín, Provincia de Chanchamayo a 25 km de la ciudad de La Merced, a unos 30 minutos de viaje en la carretera asfaltada de Selva Central.
Catedra: Integrantes:
L - 3 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
VARIABLES CLIMATICAS
ENERO FEBRERO MARZO ABRIL MAYO
JUNIO JULIO AGOSTO
Catedra: Integrantes:
T E M P E R A T U R A S M A S B A J A S MAYORMENTE NUBLADO MAYORMENTE DESPEJADO
N U V O S I D A D Nubosidad mas alta SEPTIEMBRE - ABRIL Nubosidad mas baja MAYO- AGOSTO DIRECCION DEL VIENTO SURSUERESTE V I E N T O S T E M P E R A T U R A S M A S A L T A S OCTUBRE A DICIEMBRE JUNIOJULUIO 0 5 1 0 1 5 2 0 2 5 3 0 24.5 24 25 24.9 23.5 23 23.5 23.5 9 9 % 9 8 % 9 9 % 9 8 % 9 2 % 9 5 % 9 0 % 9 5 % H U M E D A D Temperatura promedio 3 1 ° Temperatura máxima Mes más caliente Temperatura promedio 1 7 . 5 ° Temperatura mínima FUENTE: METEOBLUE L - 4 F A U A
Ms Arq.
Arq.
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
VARIABLES CLIMATICAS
SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE
Conclusión:
El sector tiene una nubosidad baja en los meses de Mayo hasta Agosto , mientras que la nubosidad alta se presenta en el mes de . Enero hasta Abril y Septiembre hasta Diciembre.
Manteniendo Temperaturas altas desde Octumbre hasta Diciembre, y temperaturas bajas en los meses de Junio, Julio.
Los meses de Septiembre , Octubre , Noviembre y Diciembre , son lo que mantienen una temperatura promedio teniendo asi un porcentaje de lluvias de 85 a a 97 .
Integrantes:
FUENTE: METEOBLUE
T E M P E R A T U R A S M A S B A J A S 8 5 % 9 5 % 9 6 % MAYORMENTE NUBLADO
N U V O S I D A D Nubosidad mas alta SEPTIEMBRE - ABRIL Nubosidad mas baja MAYO- AGOSTO DIRECCION DEL VIENTO SURSUERESTE V I E N T O S T E M P E R A T U R A S M A S A L T A S OCTUBRE A DICIEMBRE JUNIOJULIO 0 5 1 0 1 5 2 0 2 5 3 0 25 26 25 25 9 7 % H U M E D A D Temperatura promedio 3 3 º Temperatura máxima Mes mas caliente
L - 5 F A U A
Catedra:
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille

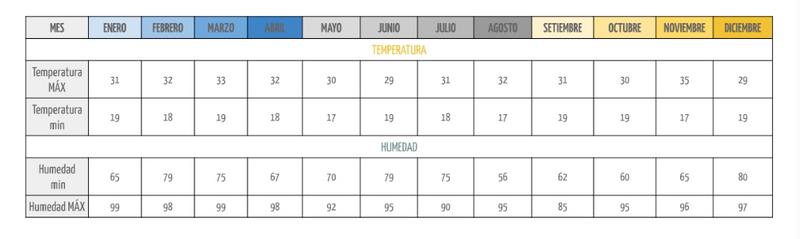

VARIABLES CLIMÁTICAS
OBSERVACIÓN
Las temperaturas máximas son entre los meses de enero, febrero, marzo con un máximo de hasta 29°c. Mientas que en los meses de junio, julio, agosto las temperaturas son de hasta 16°C
FUENTE: GRAFICOS PROPIOS
OBSERVACIÓN
Los meses de enero, febrero y mazo. Tienen las precipitaciones mas altas que pueden llegar hasta 35 mm.
Mientras que en los meses de junio, julio, agostos tiene la humedad mas baja de 1mm.
FUENTE: GRAFICOS PROPIOS
OBSERVACIÓN
Lose meses mas húmedos son desde enero hasta abril, su temperaturas mas alta es del 99%. Además la temperatura de septiembre es la mas baja con un 85%.
OBSERVACIÓN
El viento con más frecuencia viene del este durante 10 meses, del 23 de febrero al 21 de diciembre, con un porcentaje máximo del 67 % en 30 de abril
FUENTE: GRAFICOS PROPIOS
FUENTE: GRAFICOS PROPIOS
L - 6 F A U A
Ms Arq.
Catedra: Integrantes:
Arq.
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
VARIABLES CLIMÁTICAS
OBSERVACIÓN

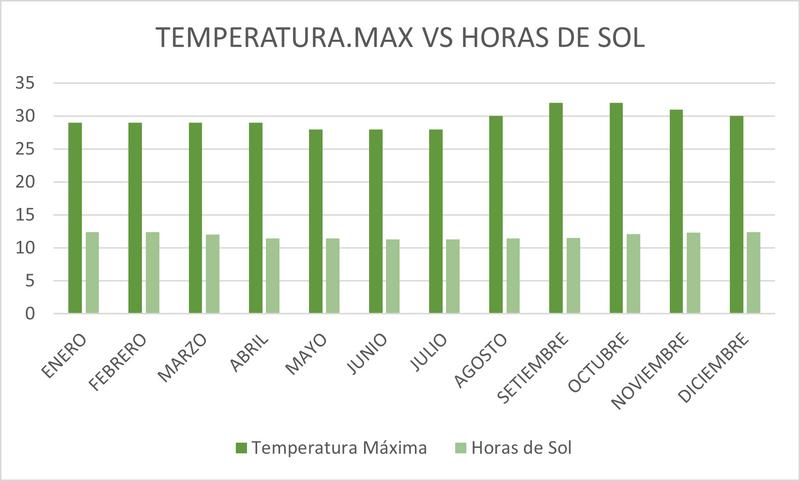

Como observamos en el gráficos las horas de sol en el mes de Enero (12.4 Hrs)y Febrero(12.3 Hrs) duran mas tiempo, mientras que los meses de Junio y Julio (11.2 Hrs) duran menos tiempo.
FUENTE: GRAFICOS PROPIOS FUENTE: GRAFICOS PROPIOS

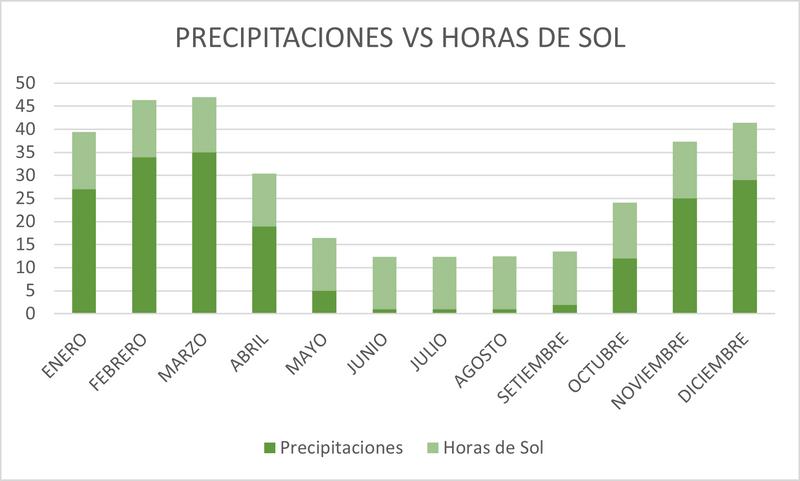

OBSERVACIÓN
Observamos en el gráfico que no hay muchas precipitaciones solo se dan en los meses de Febrero (34mm) y Abril (35mm), mientras que las temperaturas se mantienen.
FUENTE: GRAFICOS PROPIOS
Catedra: Integrantes:
FUENTE: GRAFICOS PROPIOS
OBSERVACIÓN
Observamos que las temperaturas máximas se mantienen todo el año ya que no varía, pero la humedad si por lo que en los meses de Mayo (92%) y Setiembre (85%) son donde disminuye.
OBSERVACIÓN
Observamos que en tenemos mas humedad en la mayoría de meses, mientras que las precipitaciones varían ya que ente los meses de Mayo, Junio, Julio, Agosto, Setiembre son donde menos precipitaciones hay,
L - 7 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
VARIABLES CLIMÁTICAS

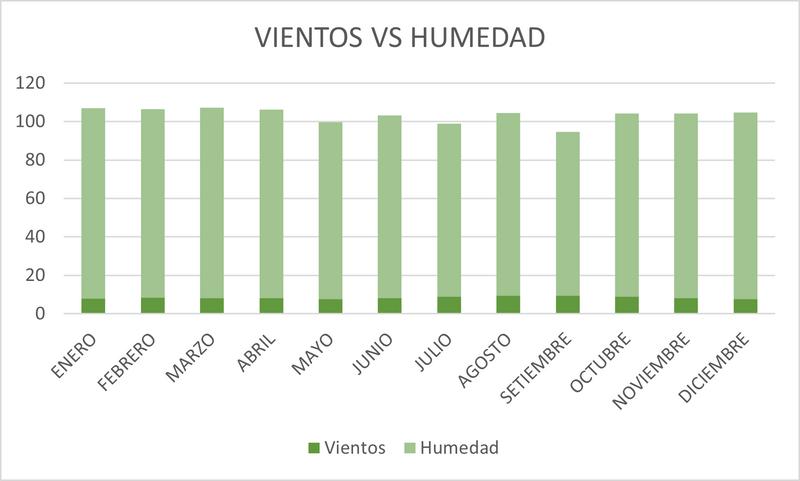

OBSERVACIÓN
Observamos que los vientos son moderados en todo el año a excepción de setiembre que tiene 9.6 Km/h, mientras que las precipitaciones son altas que llegan hasta 99% los meses de Enero y Marzo.
FUENTE: GRAFICOS PROPIOS

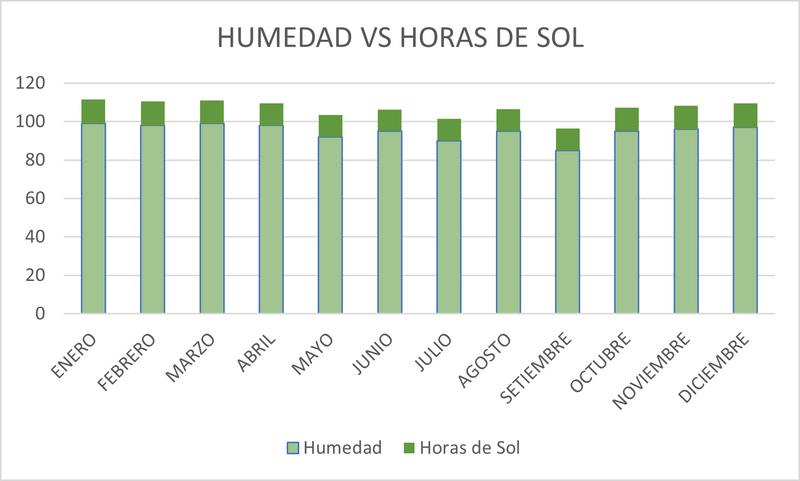

Observamos que la humedad es alta durante los meses de Enero y Marzo con 99%, mientras que las horas de sol varían entre 12 y 11 Hrs durante todo los meses del año.
FUENTE: GRAFICOS PROPIOS
Observamos que las temperaturas son altas ya que llega a 32°C en Setiembre y Octubre, mientras que hay mas horas de sol en los meses de Enero, Febrero, Noviembre y Diciembre con 12.4 y 12.3 respectivamente.
FUENTE: GRAFICOS PROPIOS
Integrantes:
FUENTE: GRAFICOS PROPIOS
Observamos que hay más precipitaciones en los meses de Febrero (34mm) y Marzo (35mm), mientras en las horas de sol los meses que más resaltan son: Enero (12.4 Hrs), Febrero(12.4 Hrs) y Diciembre (12.4 Hrs).
OBSERVACIÓN OBSERVACIÓN OBSERVACIÓN
L - 8 F A U A
Catedra:
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
VARIABLES CLIMATICAS
En Perene los valores de la oscilación promedio mensual de la temperatura son todos de pequeña magnitud, a excepción de los meses de junio y noviembre ,donde se observan mayores valores. Sin embargo, la diferencia no es muy amplia, careciendo de importancia.
Mes que sale el sol en Perene más temprano es en noviembre a las 5.26 am y el mes que sale más tarde es en agosto a las 6.17 con una diferencia de 51 minutos .El mes con más horas de luz es agosto con 13 horas con 58 min. y mes con menos horas el abril con 13 horas con 2 min.
Según el pronóstico de la radiación solar en perenne es constantemente baja con un de promedio 5.37 kW/m2/día. Con niveles altos de radiación en los meses de Junio y Julio, relacionado con la cantidad de horas de sol presente en esta.
Los meses con mayor precipitación son entre febrero y marzo. alcanzando hasta 35.mm y menor precipitación junio , julio agosto. alcanzando solo 1.mm. El mes más regulares con precipitaciones bajas y temperaturas de igual forma es en junio julio y agosto
FUENTE: METEOBLUE
Por su ubicación este tiene humedad alta durante todo el año Según el ministerio de salud esta humedad afecta mayormente a los niños y a los adultos de la 3ra edad con enfermedades respiratorias.
Podemos concluir que que hay un mayor periodo de nubosidad en el distrito de Perené en el año, por ende hay un mayor periodo de precipitaciones.
Integrantes:
No hay muchas variaciones en la velocidad del viento, esto se debe a la topografia. La zona de convergencia intertropical que es la región del globo terrestre donde convergen los vientos alisios hacen que en Perené los vientos vengan la mayor parte del tiempo por el SO, seguido de vientos con dirección N y NE.
Estos datos nos servirán para poder aprovechar mejor el viento con una orientación adecuada a sus direcciones
ROSA DE VIENTOS
T E M P E R A T U R A R A D I A C I O N H O R A S D E S O L P R E C I P I T A C I O N H U M E D A D N U B O S I D A D
L - 9 F A U A
Catedra:
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille

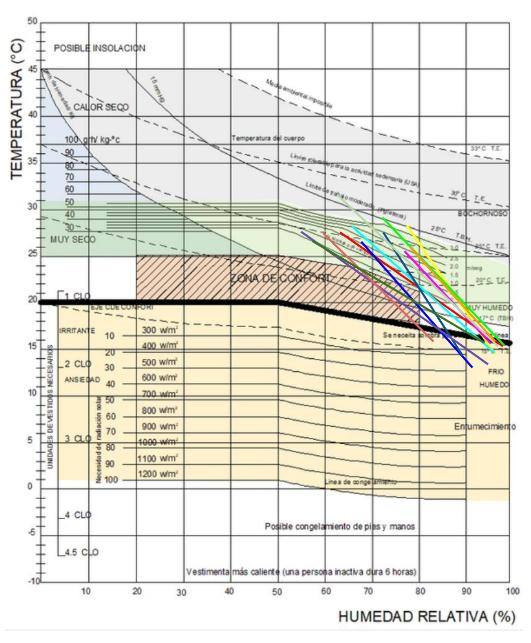

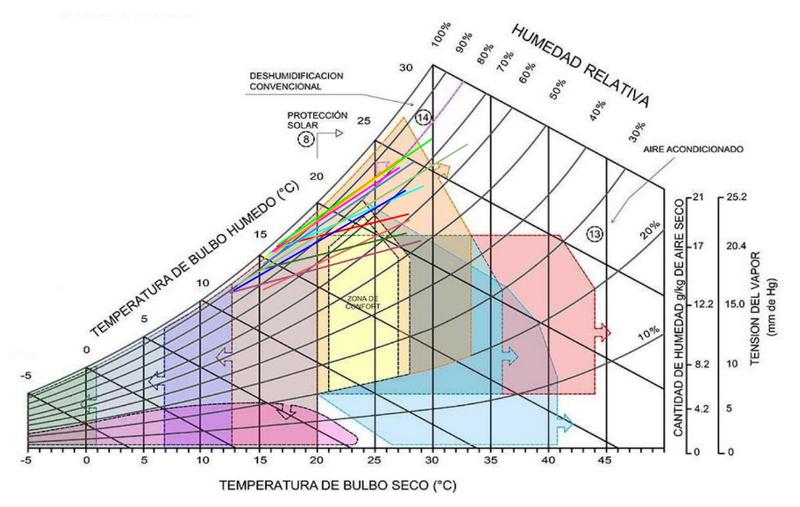

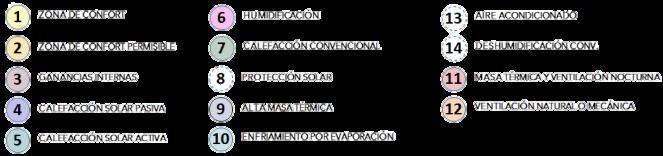

Análisis psicométrico-givoni
FUENTE: GRAFICOS PROPIOS
CONCLUSIÓN
FUENTE: GRAFICOS PROPIOS
Integrantes:
Segun el grafico la zona de confort esta dada entre los 20º y 30º tanto para la temperatura de bulbo seco como para humedo, lo que presenta un 80% de humedad en el estado critico y 65 % en estado confortable, como se puede apreciar en el cuadro de datos.
L - 1 0 F A U A
Catedra:
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Análisis psicométricoolgyay
FUENTE: GRAFICOS PROPIOS
CONCLUSIÓN
Al momento de aplicar los datos de las variables al ábaco de olgyay nos confirma los resultados obtenidos en el ábaco de givoni, ya que nos arroja como resultados que en el distrito de Perené se necesita presencia de vientos y sombra.
Catedra: Integrantes:
FUENTE: GRAFICOS PROPIOS
L - 1 1 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille

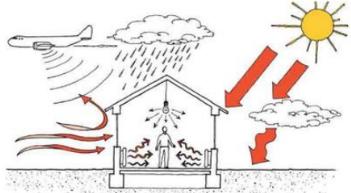

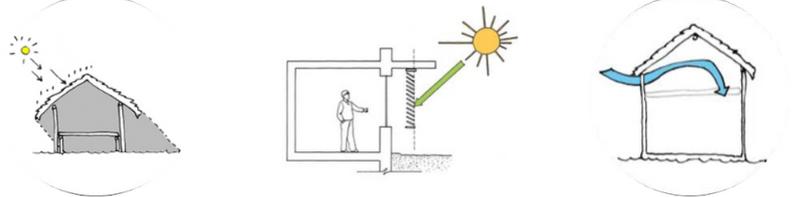

Estrategias
Este tipo de ventilación se efectúa por efecto Venturi. Se necesitan fuertes vientos, así como la orientación adecuada.
Se pueden plantear celosías para poder controlar la radiación y a su vez dejar que fluya de manera correcta el viento a la vivienda.
Producido al realizar 2 aberturas situadas en fachadas opuestas, que deben dar a espacios exteriores.
Deben orientarse en sentido del viento.
Para obtener la deshumidificación convencional se recomienda captar de manera optima todos los vientos.
Se recomienda tener control de la radiación mediante: toldos, celosías, persianas, vegetación.
Mayor instancia: ventilación natural
Menos instancia: ganancias internas
T E C H O D O B L E A G U A L - 1 2 F A U A
Ms Arq. Arq.
Catedra: Integrantes:
Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella

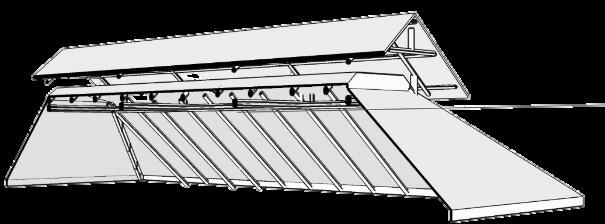

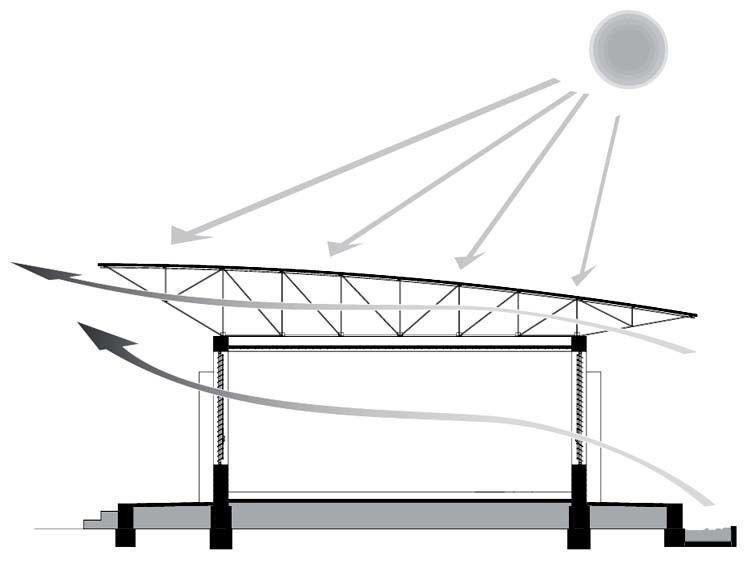

U S O D E L P A R A S O L E S T E C H O S E L E V A D O S
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Este tipo de ventilación se efectúa por efectos Venturi. Se necesitan fuertes vientos, así como la orientación adecuada.
CONCLUSIÓN
Producido al realizar 2 aberturas situadas en fachadas opuestas, que deben dar a espacios exteriores. Se deben orientar en sentido del viento.
Se realiza un abertura en la parte superior del recinto que provoca una extracción vertical.
Con dichos métodos, la ventilación natural llega a mejorar el confort del usuario, proporcionando aire fresco y evitando sobrecalentamientos. Esto consigue reducir las cargas internas, con un capital inicial mínimo y costos de mantenimiento bajos.
El empleo de estrategias de ventilación natural puede lograr ahorros de energía.
Catedra: Integrantes:
Estrategias
L - 1 3 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
V E N T I L A C I Ó N C R U Z A D A A S P I R A C I Ó N E S T Á T I C A E F E C T O C H I M E N E A
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

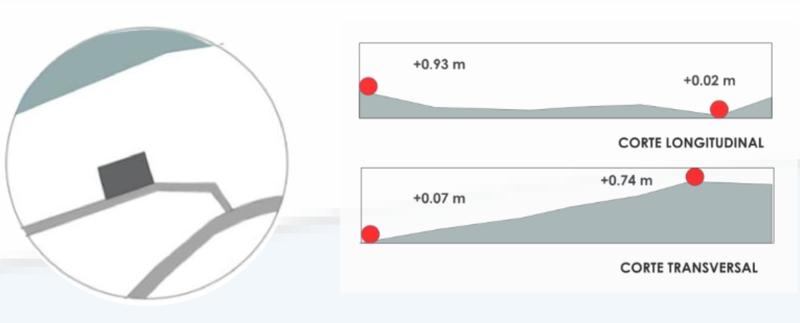

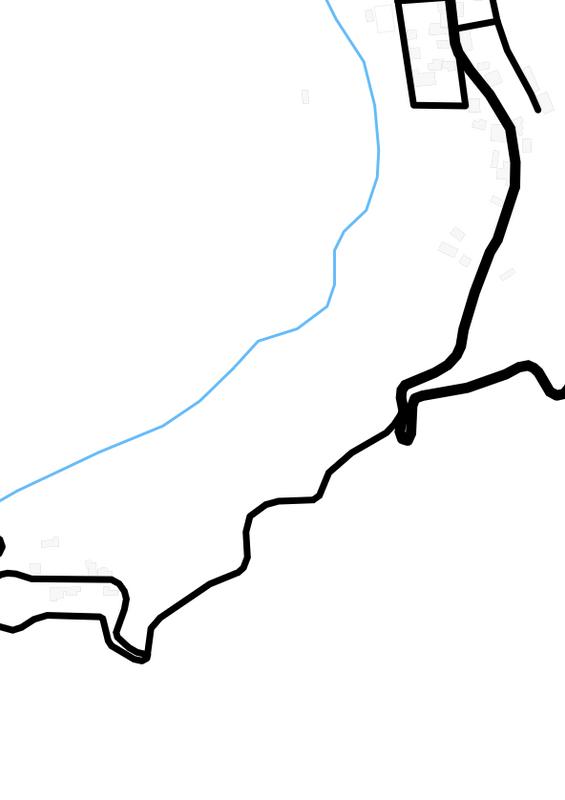

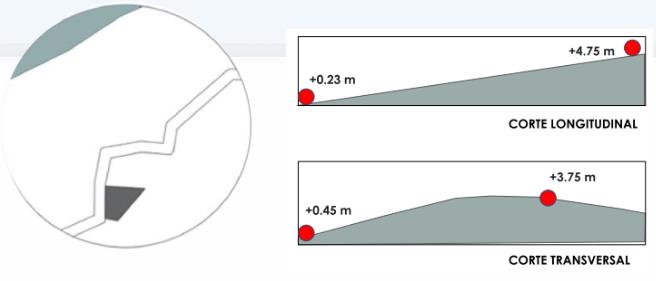

Propuesta de terrenos
FUENTE: GRAFICOS PROPIOS
TERRENO A
ÁREA: 3229 m2
FORMA: Regular
FRENTES: 4
TERRENO B
ÁREA: 1098 m2
FORMA: Regular
FRENTES: 4
TERRENO C
ÁREA: 2036 m2
FORMA: Irregular
FRENTES: 4
Catedra: Integrantes:
CRITERIOS DE ELECCIÓN DETERRENO TERRENOA TERRENO B TERRENO C
FUENTE: GOOGLE MAPS
UBICACIÓN Distantedelaciudad Cercanodelaciudad 2 4 4 2 2 ACCESIBILIDAD 1Víadeacceso 2Víasdeacceso 2 4 2 2 2 TOPOGRAFÍA Pendiente >3m Pendiente <3m 4 2 ORIENTACIÓN ENE-OSO N-S NNE-SO 2 4 6 ENE-OSO N-S NNE-SO ANÁLISISDE RIESGOS 2 4 6 TOTAL 20 6 4 4 4 2 4 14 4 6 2 16
L - 1 4 F A U A
Ms Arq.
Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille

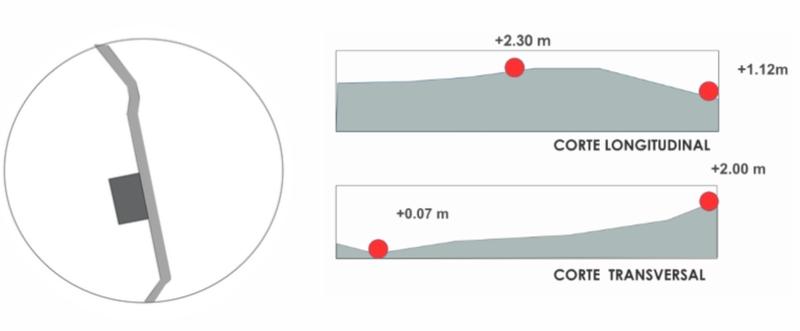

Departamento: Junín
Provincia: Chanchamayo
Distrito: Perenè
Área de Terreno: 1098 m2
Se encuentra a 3 minutos del distrito de Perené

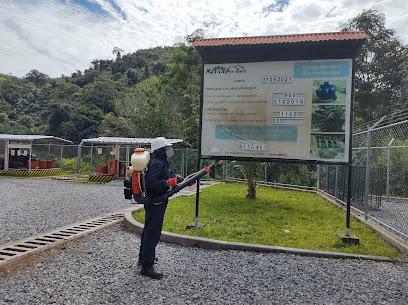

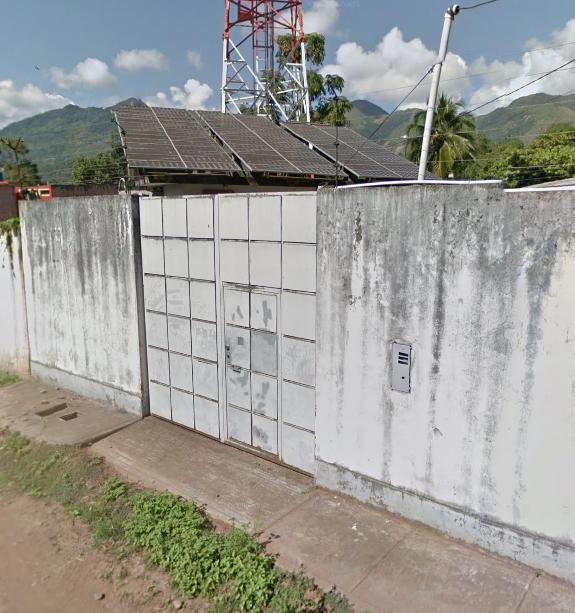

Central Hidroeléctrica
RenovAndes H1
Catedra: Integrantes:
L - 1 5 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Mirador Turístico Valle Grande
Centro de Salud Villa Perené

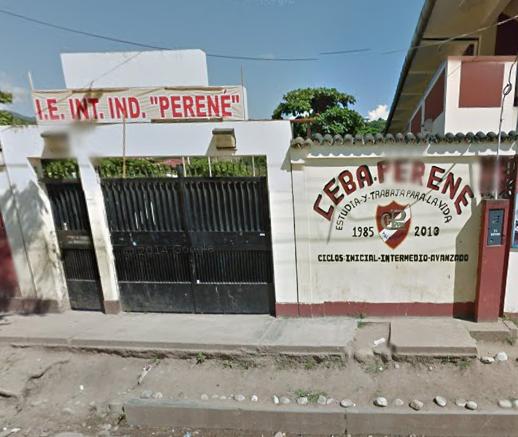

I.E Perené
terreno B
Departamento: Junin
Provincia: Chanchamayo
Distrito: Perenè
Área de Terreno: 1098 m2
Se encuentra a 15 minutos del distrito de Perené
Central Hidroeléctrica
RenovAndes H1
Catedra: Integrantes:
Centro de Salud Villa Perené
L - 1 6 F A U A
Ms
Arq.
Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Mirador Turístico Valle Grande
I.E Perené
terreno C
Departamento: Junín
Provincia: Chanchamayo
Distrito: Perenè
Área de Terreno: 2036 m2
Se encuentra a 10 minutos del distrito de Perené
Central Hidroeléctrica
RenovAndes H1
Catedra: Integrantes:
Centro de Salud Villa Perené
L - 1 7 F A U A
Ms
Arq.
Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Mirador Turístico Valle Grande
I.E Perené

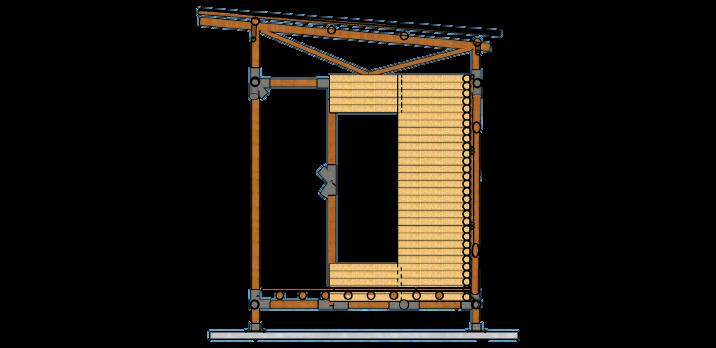

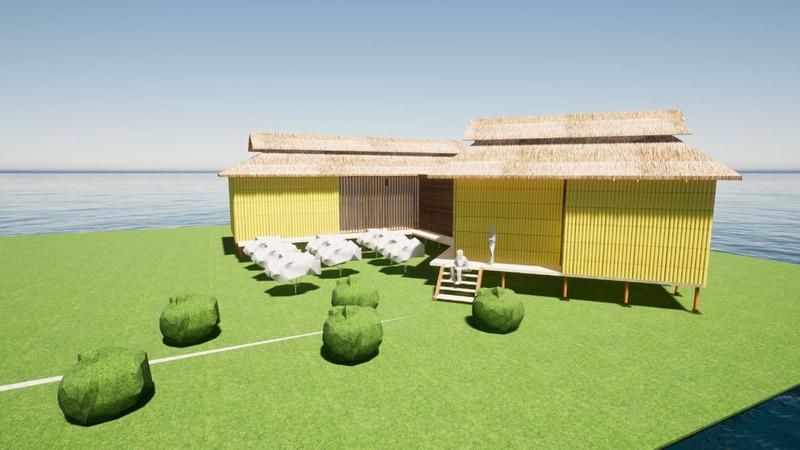

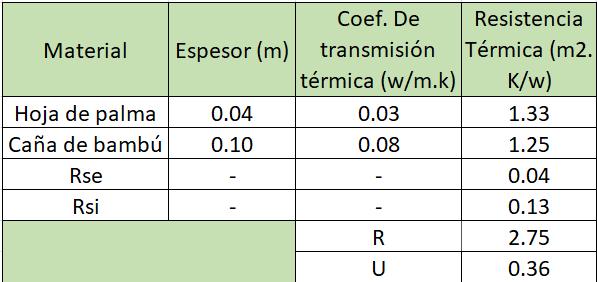

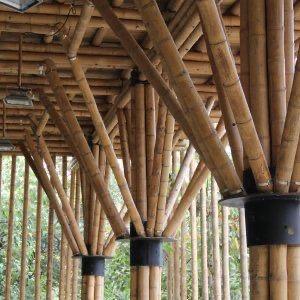

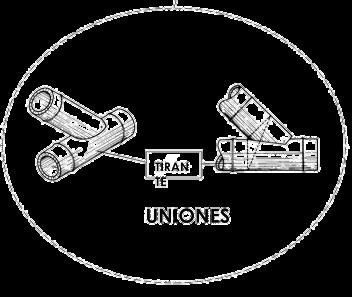

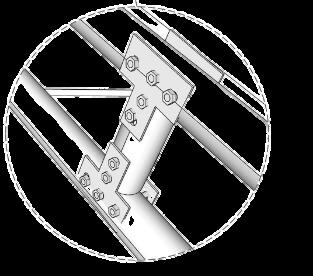

MUROS DE CAÑA GUADUA
Perene es una zona tropical húmeda, por eso consideramos muros de transmitancia térmica para que guarden el calor.
RECUBRIMIENTO DE BAMBÚ MARCOS DE MADERA
MALLA DE REFUERZO

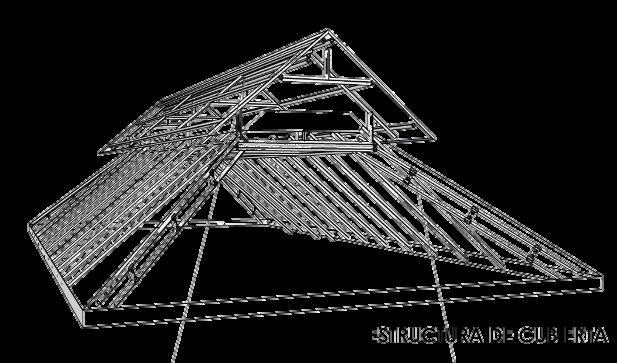

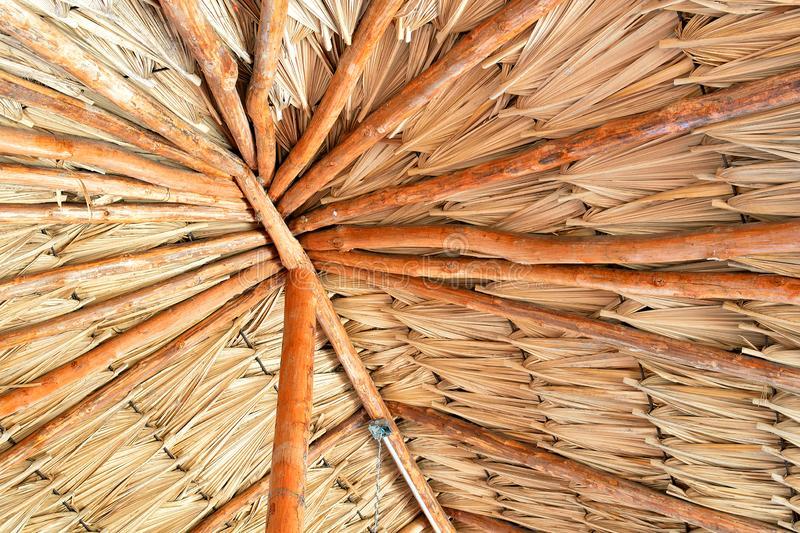

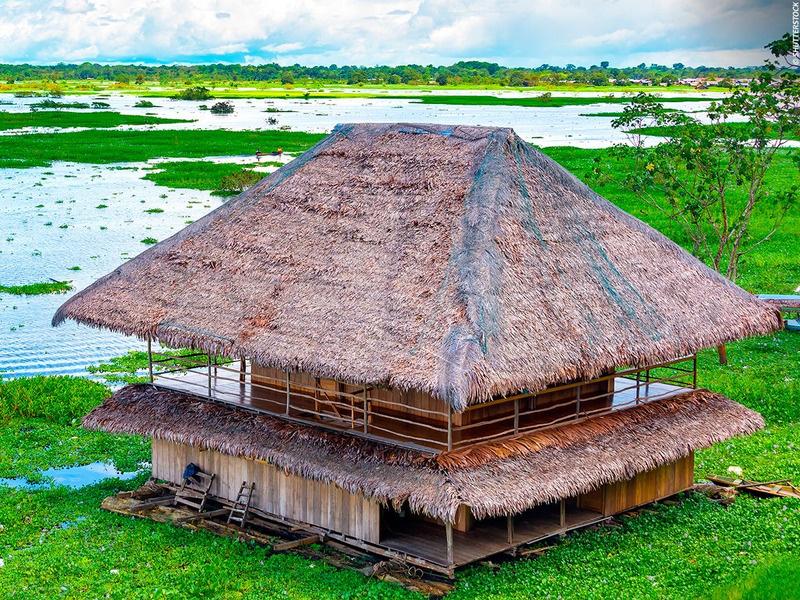

HOJA DE PALMA
Perene es una zona tropical húmeda, por eso consideramos techos de transmitancia térmica para que guarden el calor.
DEFINICIÓN
Consiste en 3 capas: bambú, marcos de madera, malla para reforzar además de las uniones de pvc.
Muro: 3.60 m
Fuente: Norma EM 110
VENTAJAS
Fácil manejo.
Mas resistente
Pesa entre 2 a 5 Kg
Se protege con inmunizante CB5 que es para insectos y hongos.
CONCLUSIONES
Se concluye que el bambú, es el material adecuado para nuestro sistema constructivos.
Catedra: Integrantes:
DEFINICIÓN
Entrelazar las pinnas o foliolos hasta conseguir la estructura que queremos esta resistirá el agua de lluvia y cualquier fenómeno.
TECHO: 2.20m
Fuente: Norma EM 110
VENTAJAS
Evitar que se filtre el agua de lluvia.
La radiación rebota en el tejado.
Mantiene una temperatura fresca en los meses calurosos.
CONCLUSIONES
Se concluye que el bambú y la hoja de palma es el material adecuado para nuestra estrategia de transmitancia térmica.
HOJA
ESTRUCTURA
L - 1 8 F A U A
DE
MATERIALES
Ms
Arq.
Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
MATERIALES

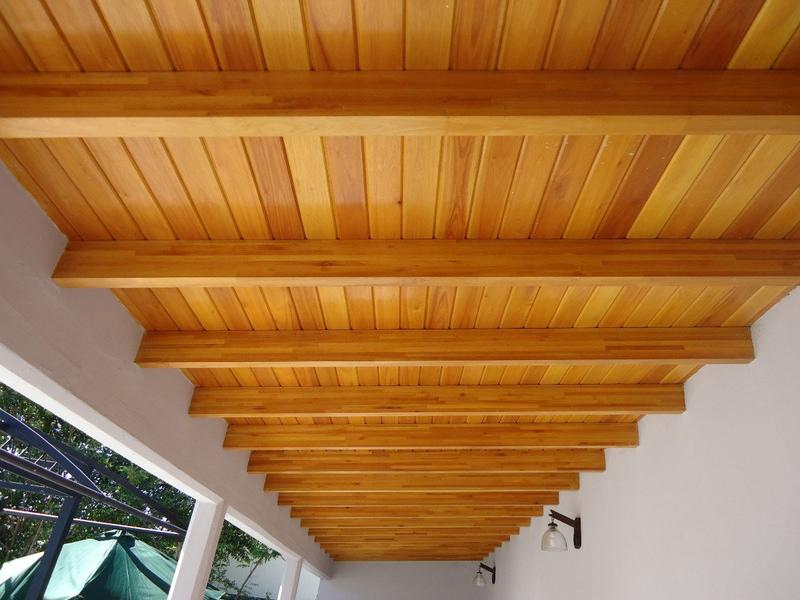

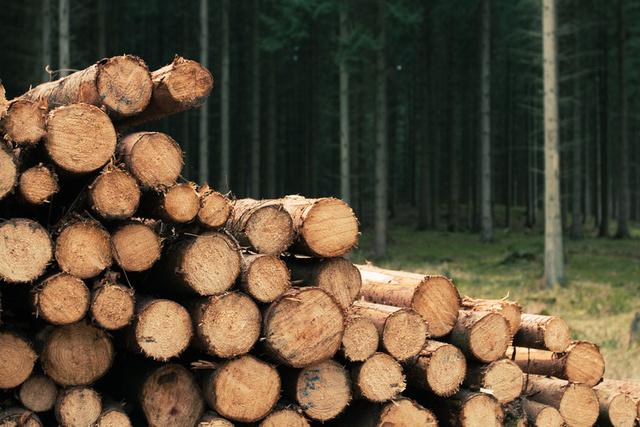

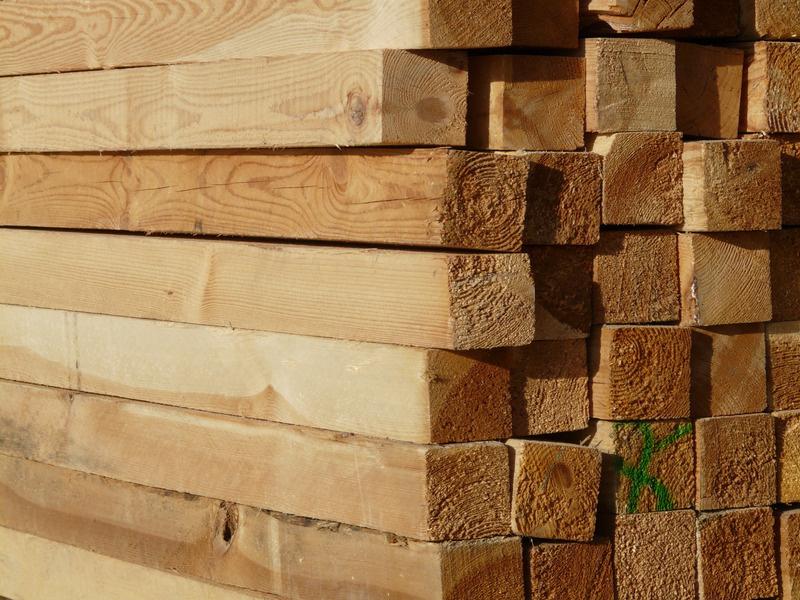

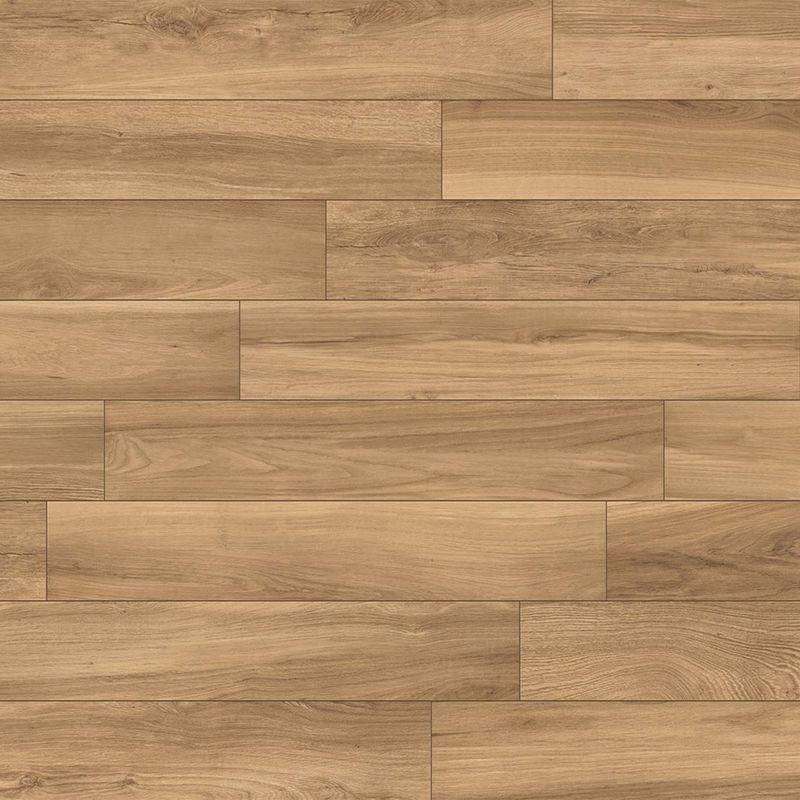

MADERA CAOBA
Perene es una zona tropical húmeda, por eso consideramos en los pisos de transmitancia térmica para que guarden el calor.
DEFINICIÓN

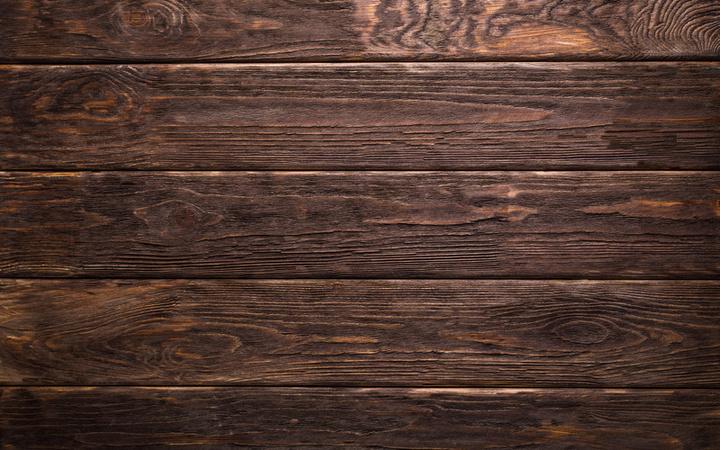

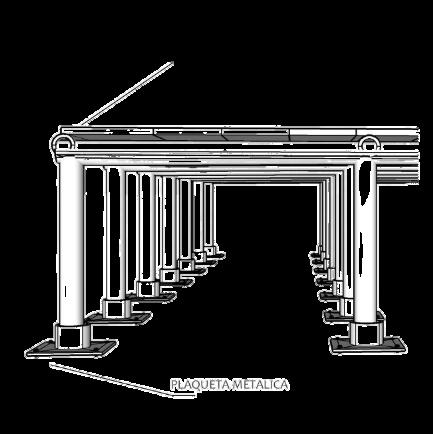

Los pisos serán de tablones de madera caoba de 20x1 5m superpuesto al bambú.
Se usaran pilotes de 0.80cm para la protección de la vivienda.
VENTAJAS
Es extre versátil y calidad, of prácticame usos un gran
L - 1 9 F A U A
Catedra: Ms Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
PISO
Catedra: Integrantes:

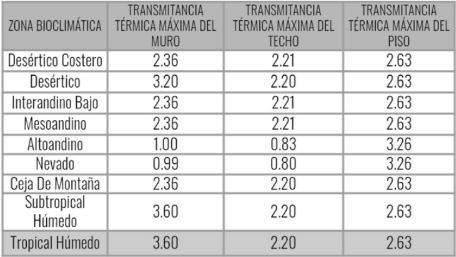

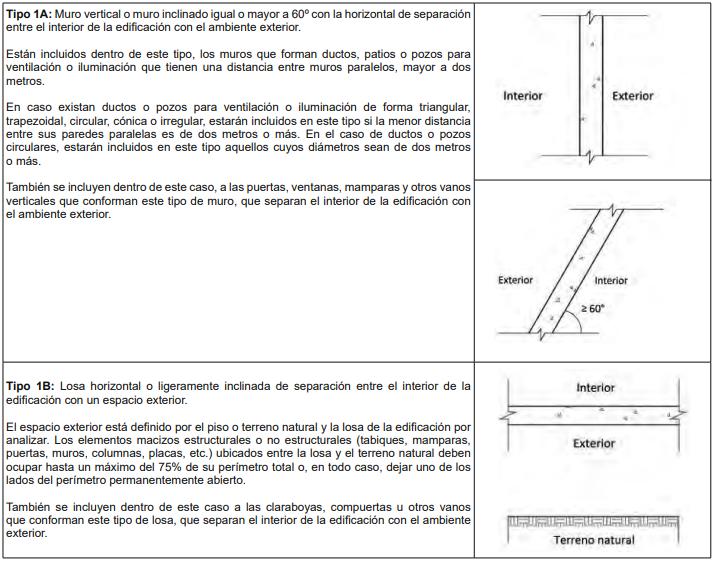

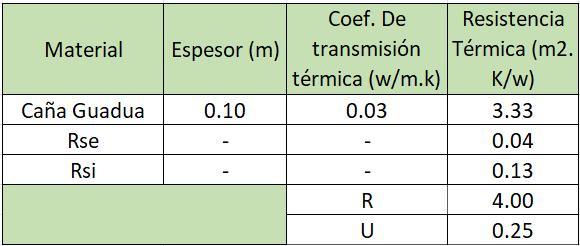

Cuadro Tipo de muros:

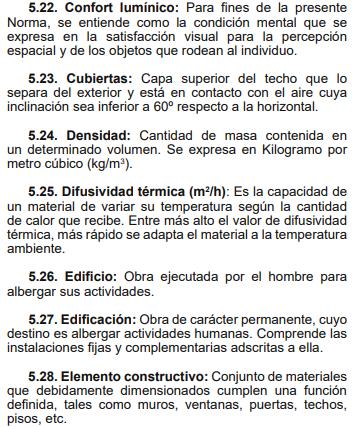

NORMA EM.110 L - 2 0 F A U A
Ms
Arq.
Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Casos análogos - nacional
ELEMENTOS ESTRUCTURALES
ESTRUCTURA: Madera (100%)
ELEMENTOS ARQUITECTONICOS
Cubiertas para la protección de ll

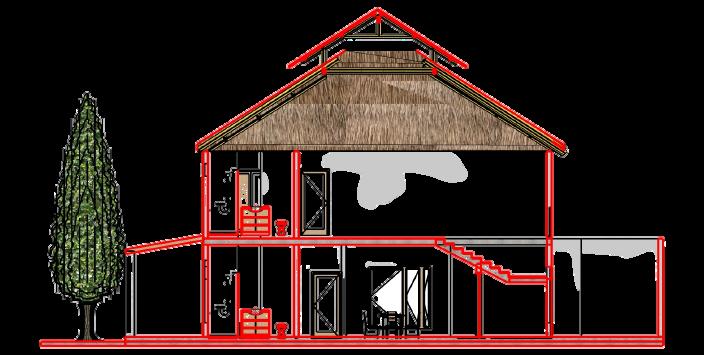

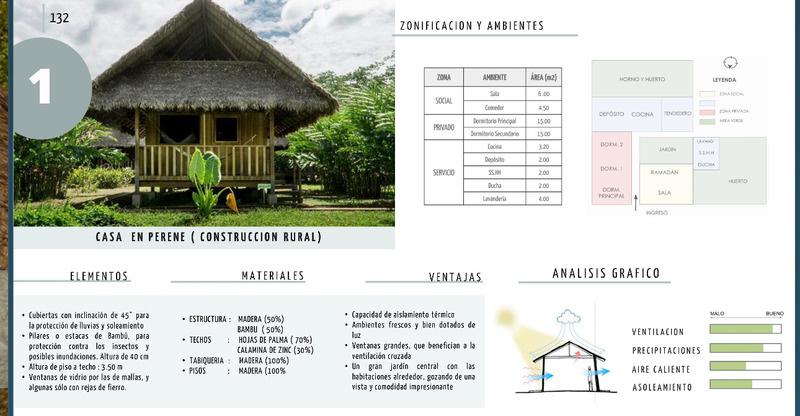

CASA EN PERENE (CONSTRUCCIÓN RURAL)
Ventajas
Capacidad de aislamiento térmico
Ambientes frescos y bien dotados de luz.
Ventanas grandes, que benefician a la ventilación cruzada Un gran jardín central con las habitaciones alrededor, gozando de una vista y comodidad impresionante.
Catedra: Integrantes:

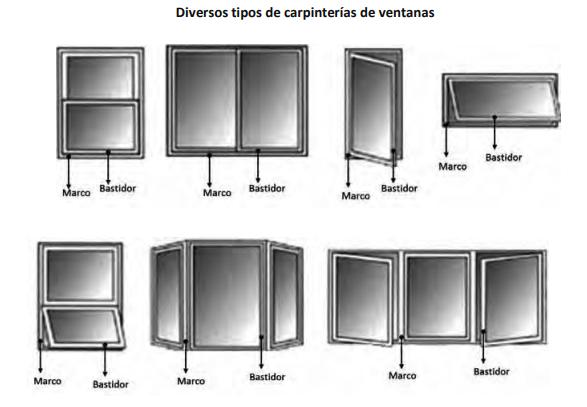

Ventanasdevidrio.
Alturadepisoatechode3.50m
P p
Ba T %) T Q ( ) P 1
L - 2 1 F A U A
Ms
Arq.
Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

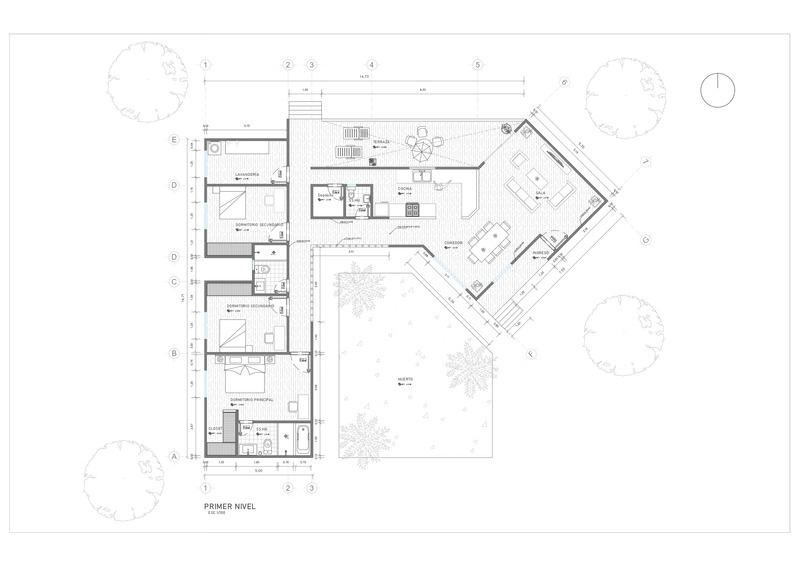

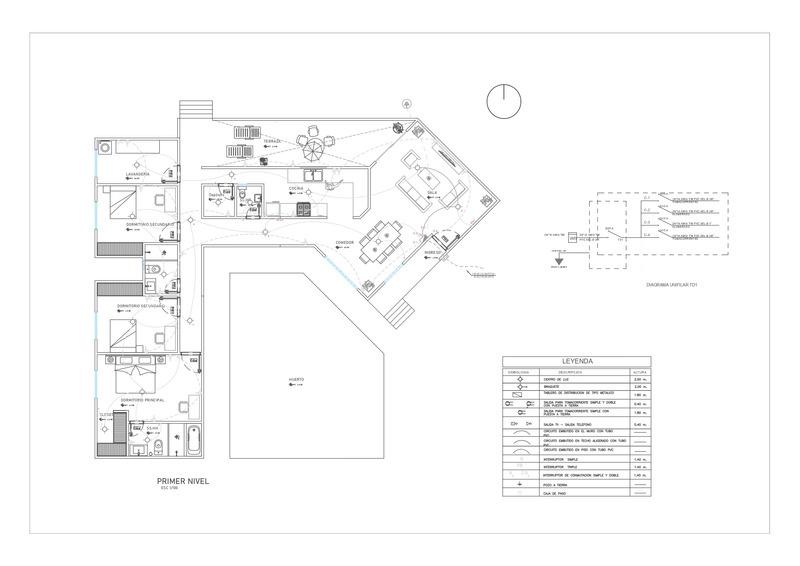

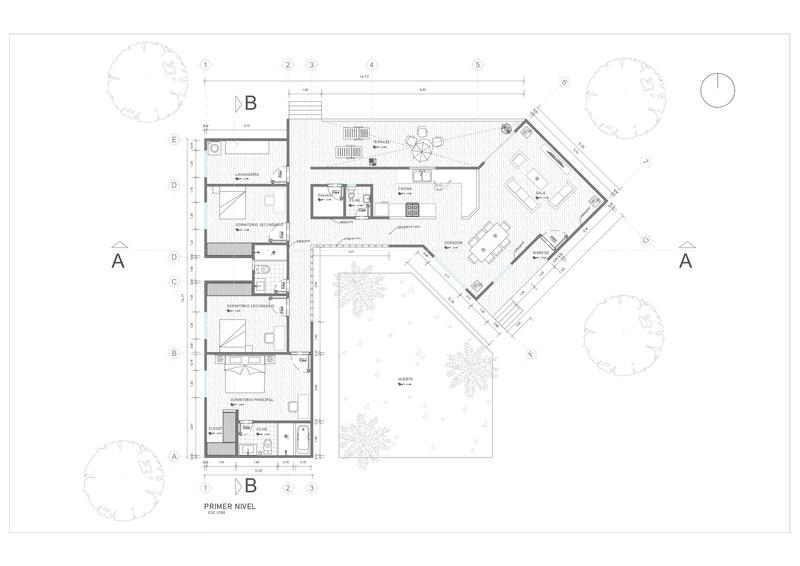

Casos análogos

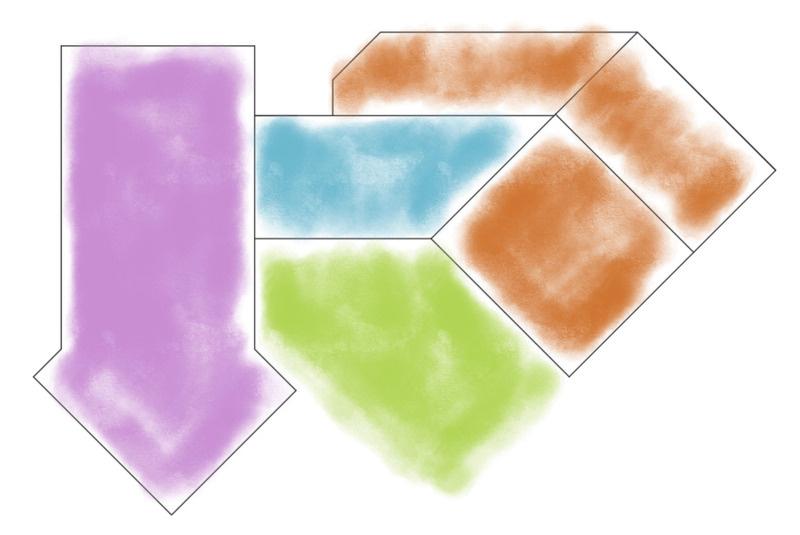

Zonificación y ambientes
Horno y huerto
Depósito Cocina
Tendedero
Dorm 2
Análisis grafico
LEYENDA
ZONA SOCIAL
ZONA SERVICIOS
ZONA PRIVADA
ÀREA VERDE
Dorm1
Dorm principal
Jardín Ramadan Sala
Lavand
Sshh
Huerto
Catedra: Integrantes:
L - 2 2 F A U A
Ms
Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Casos análogos - INTERNACIONAL
ELEMENTOS ESTRUCTURALES
(100%)
ELEMENTOS ARQUITECTONICOS
Cubiertas para la protección de lluviasyasoleamiento a la

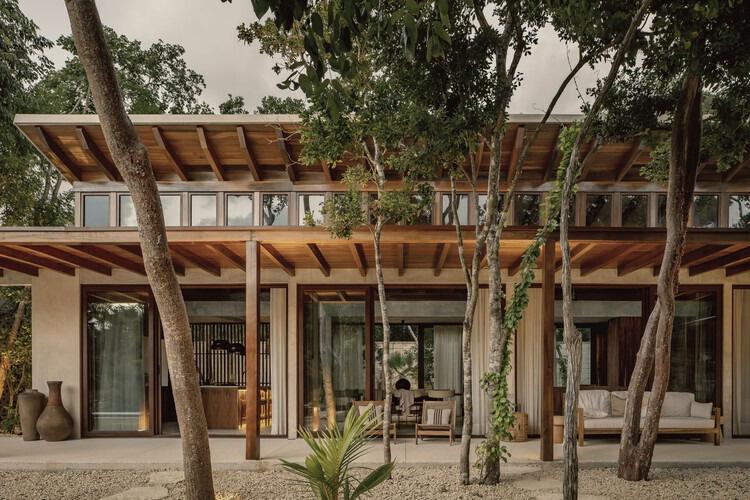

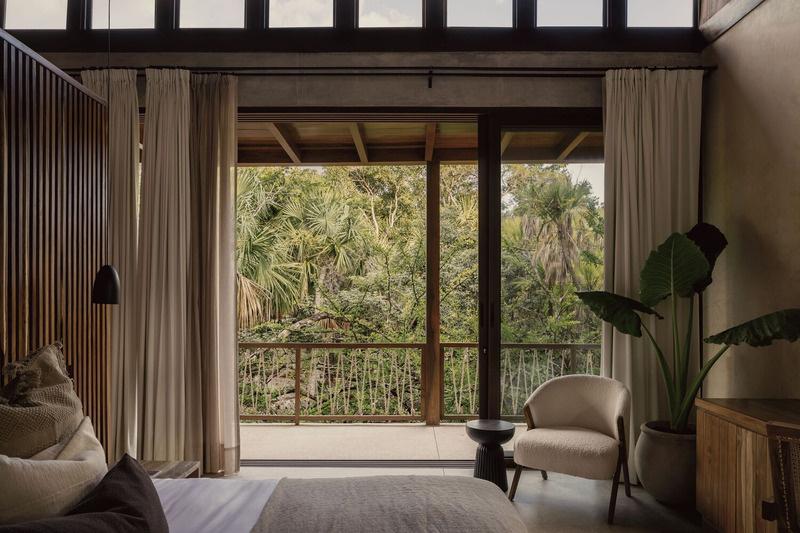

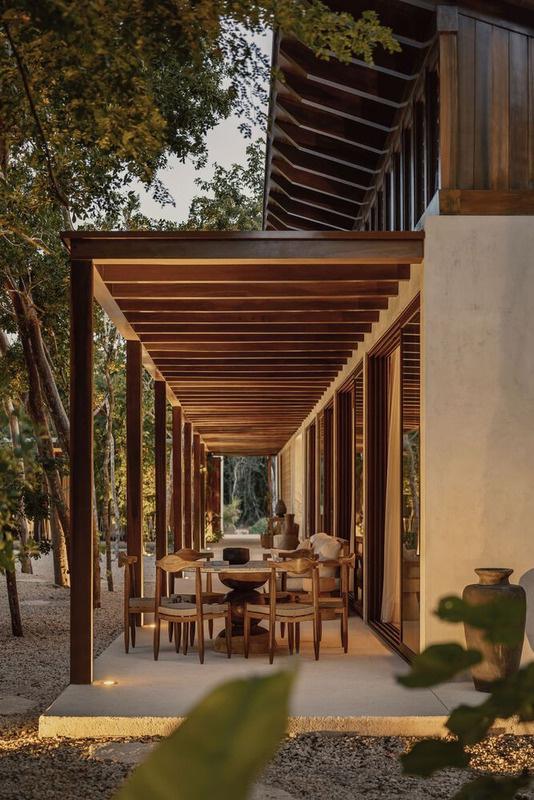

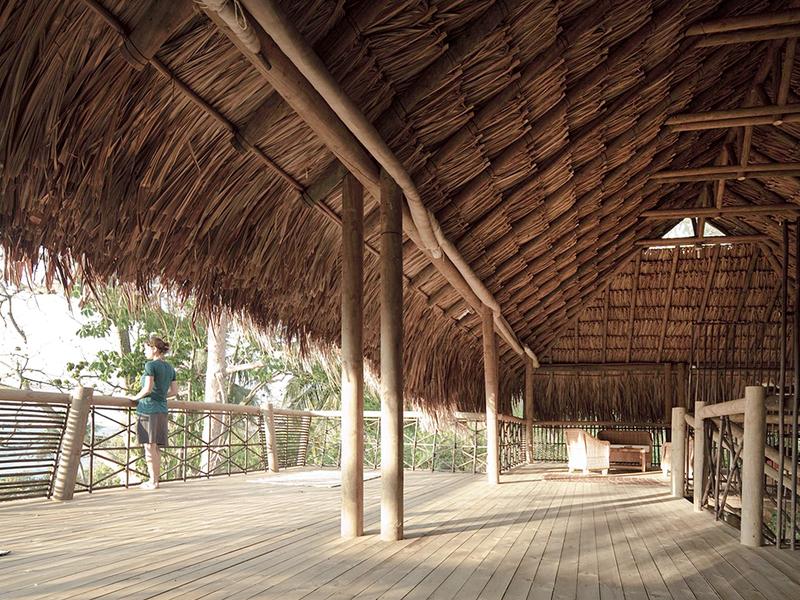

Casa Tropical (TULUM, MÉXICO)
Ventajas
Capacidad de aislamiento térmico Aprovechar la luz natural y ventilación cruzada en cada uno de sus espacios.
Catedra:
Ventanas grandes, que benefician a la ventilación cruzada.
Cuenta con agua al centro del predio, con árboles tropicales de gran follaje que benefician a los usuarios.
Integrantes:
PISOS: Concreto pulido (100%)
Alturadepisoatechode4.50m
ES
Ba TE (70%) T
L - 2 3 F A U A
Ms Arq.
Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
2

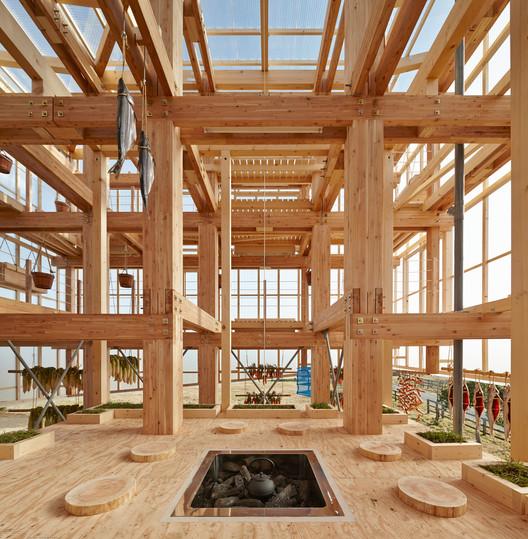

Casos análogos
Zonificación y ambientes
Análisis grafico
ZONA SOCIAL
ZONA SERVICIOS
ZONA PRIVADA
ÀREA VERDE
Dorm 3
Ventilación
precipitaciones
Aire caliente
Asoleamiento
LEYENDA
L - 2 4 F A U A
Ms Arq. Arq.
Catedra: Integrantes:
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Horno y huerto LAVANDE RÍA Dorm 2 Dorm1 Dorm principal Sala
COCHERA
T E R R A Z A TERRAZA DEPÓSITO PISCINA AREA VERDE
Dorm SERV.
JARDÍN COCINA
Perfil de usuario
52% 28% 20% 52% 48% Impersonal 56% 19% 17% 6% 2% Población Económicamente activa UrbanaRural + Mujeres
género Hombres L - 2 5 F A U A Catedra: Integrantes: Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo
Maria
Martínez Freyre Felix
Según su
Saavedra
Antonella
Alonso Lavado Huanilo Giamille
Población: 85. 024 HAB Viviendas de madera Infantil y Joven Mayoría de la población Edad de usuario
- 19 años 50 años a más 20 - 30 años
Compuesta Nuclear
nucleo 85% 80%
Datos generales
0
Organización Familiar Extendida
Sin
actividades económicas
actividades económicas
La actividad de agricultura se caracteriza por desarrollarse generalmente en un sistema tradicional con producciones razonables para generar ingresos económicos
La actividad ganadera se caracteriza por la crianza de vacunos que son utilizados para el arado o para la venta por carne o leche.
LPor otra parte hay actividades como la caza que no es muy practicado pero si hay pequeño porcentaje que habitantes desarrollan esta labor a pequeña escala.
Necesidades básicas insatisfechas 87.1% 129% Nivel socioeconómico 50 40 30 20 10 0 30% 20% 10% 0%
L - 2 6 F A U A Catedra: Integrantes: Ms Arq. Arq.
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Con dos o mas NBI
NO POBREZA POBREZA POBREZA EXTREMA AGRICULTURA SERVICIOS GANADERIA PESCA CAZA NOESPECIFICADA
Con al menos NBI
PROGRAMA ARQUITECTÓNICO
ZONA SOCIAL Hall 1 4 p 4m2
SALACOMEDOR 1 5 p 46 m2
TERRAZA 1 5 p 16m2
SS.HH 1 2 p 3m2
ZONA SERVICIO
ZONA TRABAJO DORMITORIO PRINCIPAL 1 2 p 30 m2 15 m2 48.5 m2
HUERTO 1 5 p 60m2
60 m2
Fuente: Casos Análogo
4.5 m2 DEPÓSITO 1 2 p
íntimo 48.5 m2
TRABAJO 60 m2
social 71 m2 CIRCULACIÓN 40
M2
Catedra: Integrantes: Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
SERVICIO 23.1 M2 15 m2 COCINA 1 2 p L - 2 7 F A U A
71 m2 DORMITORIO SECUNDARIO 2 2 p 3.5 m2 SS.HH 1 1 p
ZONA ÍNTIMA LAVANDERÍA 1 2 p 9m2 28.5 m2
TOTAL 242.50 M2
HORNO 1 5 p 2m2

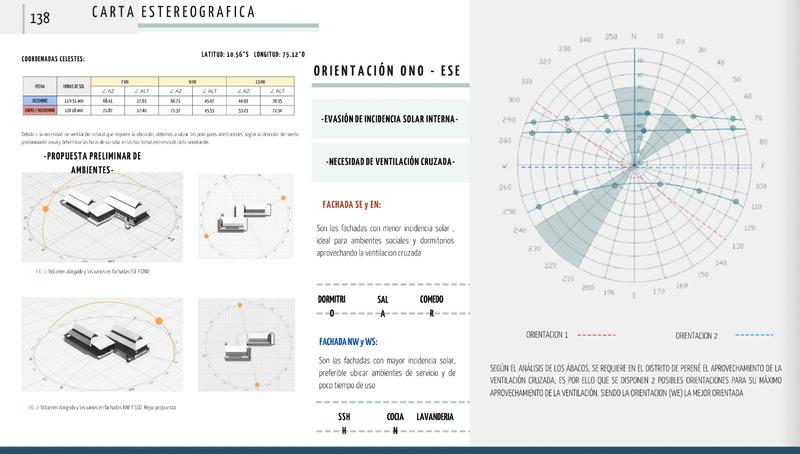

Orientación 1
Orientación 2
Según el análisis del ábaco del requiere en el distrito de perene el aprovecha,kendo de la ventilacion cruzada, es por ellos que se pispo en 2 posibles orientaciones para su máximo aprovechamiento de la ventilación siendo la orientación (WE) la mejor orientada.
PROPUESTA ARQUITECTÓNICA
Árboles
Techos inclinados
Techos a dos aguas
Ventilación por diferencia de altura
Separación del terreno
Catedra:
Vivienda elevada
Ventilación cruzada
SIST. DE VENTILACIÓN ALTA Y CRUZADA
ARBOLES
MATERIALES LIGEROS
Parasoles
Integrantes:
CELOSIA O PARASOLES
ALERO PARA CONTROL SOLAR
L - 2 9 F A U A
Ms Arq.
Arq.
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
PROPUESTA ARQUITECTONICA
EL PROYECTO DE VIVIENDA MANTIENE LAS
SIGUIENTES AREAS :
Social. privada servicio y huerto.
ISOMETRÍA
Zona de servicio
Zona privada
Techoados aguas
Murosde cañade bambú Pisode madera caoba
Catedra: Integrantes:
Techos inclinados
L - 3 0 F A U A
Ms Arq. Arq.

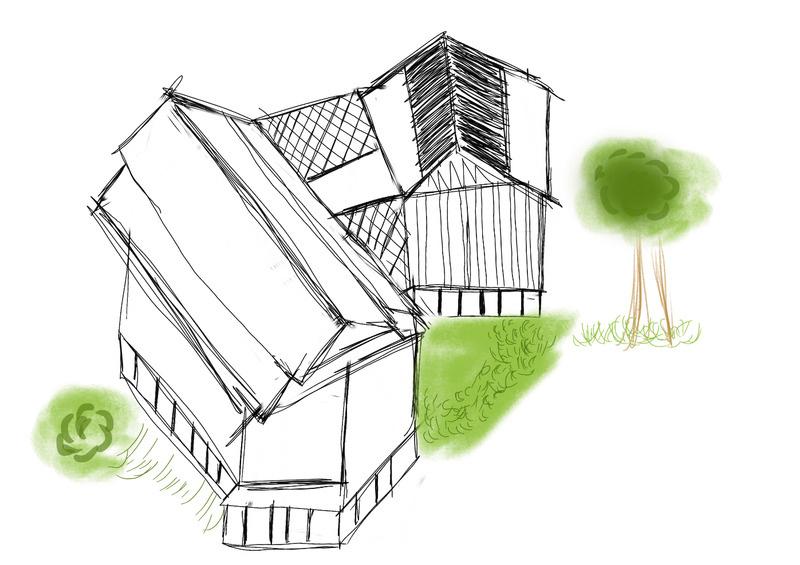

Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille BOSQUEJO Zonificación BOSQUEJO 3D
Parasolesde madera Huerto
Zonasocial

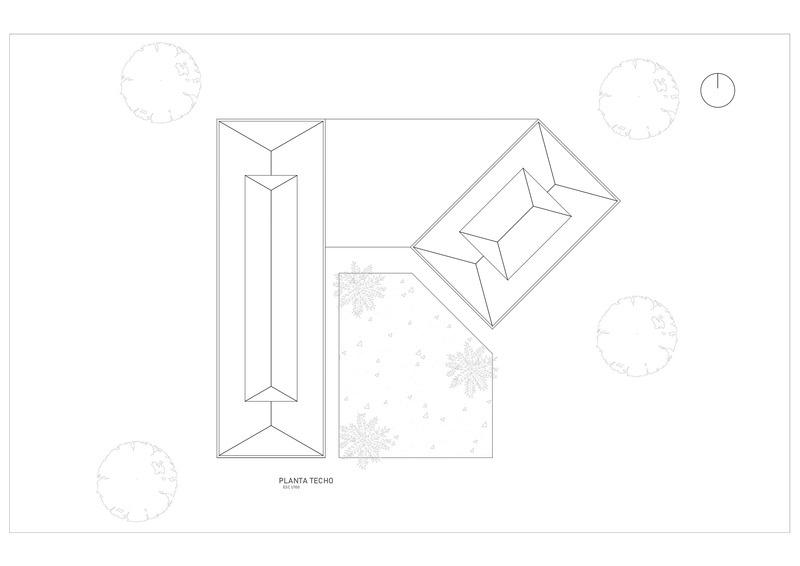

PLANTA DE TECH
Integrantes:
L - 3 1 F A U A
Catedra:
Ms
Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

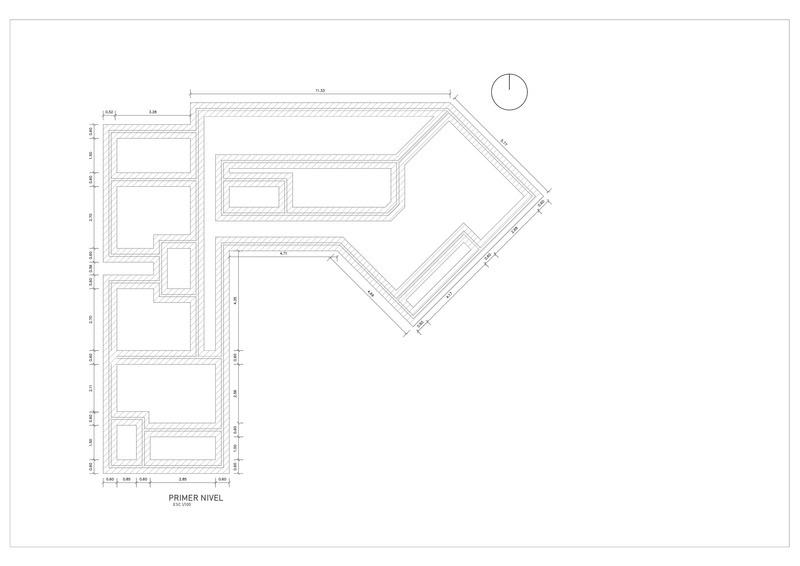

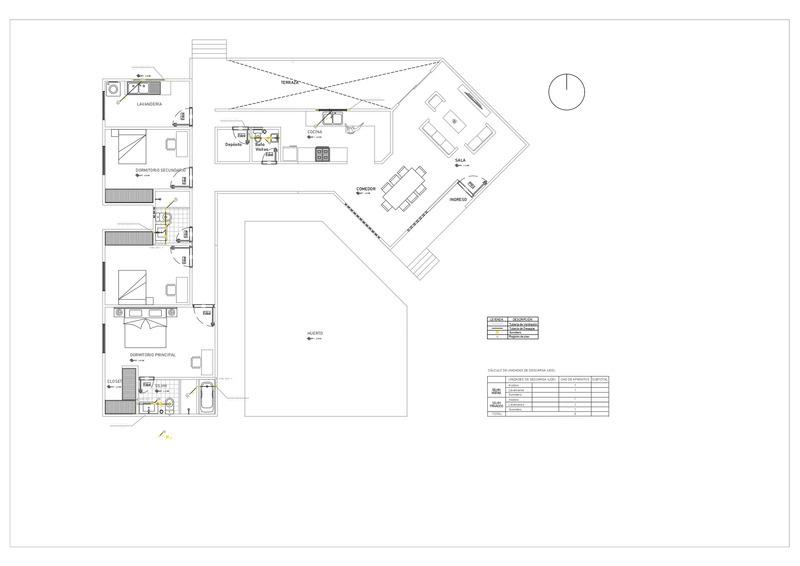

PLANTA L - 3 2 F A U A
Catedra: Integrantes: Ms Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
L - 3 3 F A U A
Catedra: Integrantes: Ms Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

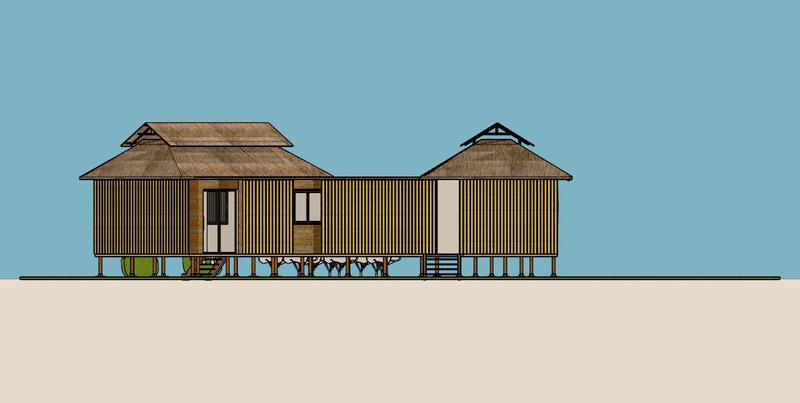

ELEVACIÓN FRONTAL
Catedra: Integrantes:
L - 3 4 F A U A

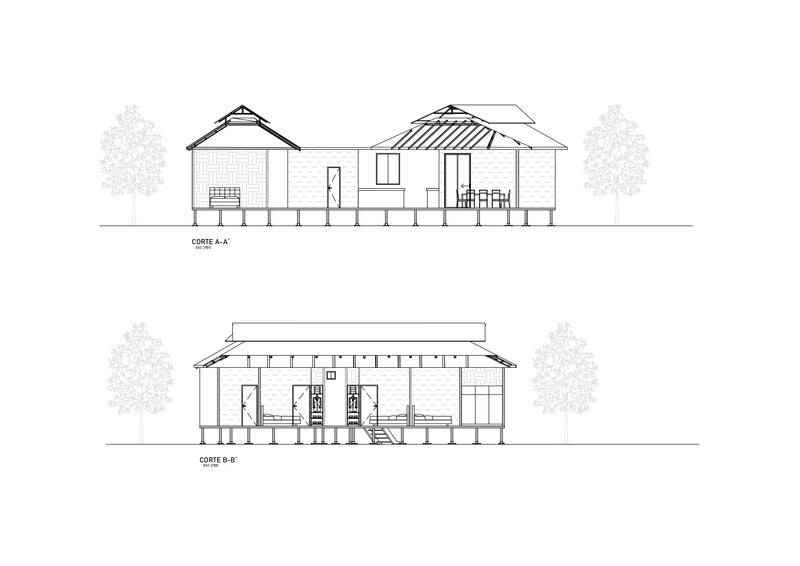

ELEVACIÓN
Ms
Arq.
Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Integrantes:
ELEVACIÓN L - 3 5 F A U A
Ms Arq. Arq.
Catedra:
Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille

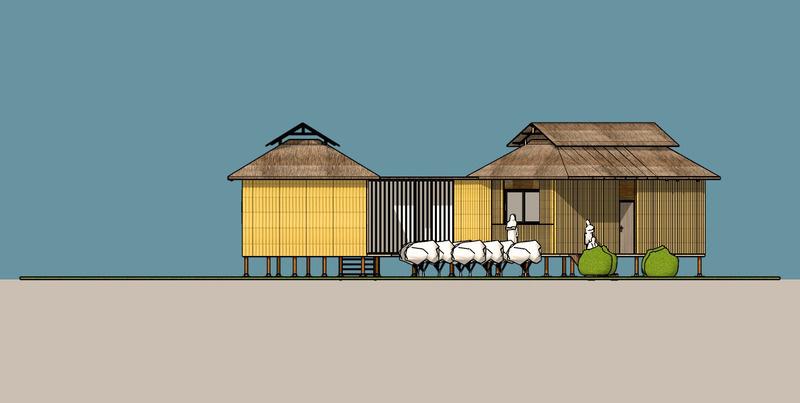

ELEVACIÓN POSTERIOR
PREDIMENSIONAMIENTO - ESTRUCTURAS
Catedra: Integrantes:
L - 3 6 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
Detalle de Terma
IN NTE fra barra de magnes o 1 5 0 c m 51 cm Características Modelo Puntos de agua Capacidad Nº de Personas Consumo Eléctrico Vertical/Piso Parte Superior 110 L 5-6 1500 W L - 3 7 F A U A
Ms Arq.
Catedra: Integrantes:
Arq.
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
INSTALACIÓN - AGUA FRIA Y CALIENTE
Catedra: Integrantes:
L - 3 8 F A U A
Ms Arq. Arq. Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
INSTALACIÓN - ELECTRICAS
L - 3 8 F A U A Catedra: Integrantes: Ms Arq.
Arq.
Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

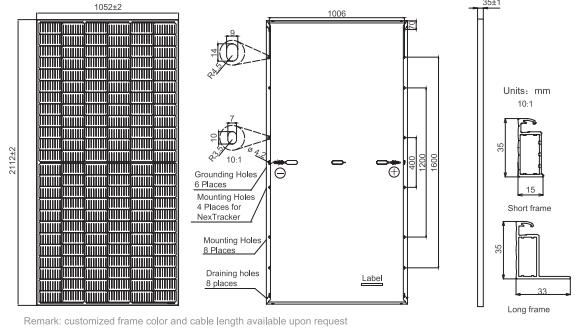

Calculo de paneles
RADIACIÓN MESES CONSUMO PROMEDIO DE UNA VIVIENDA 169.2 CALCULO DE PANELES MODELO DIMENSIONE CLASE DE POTNECIA COSTO PESO GARANTÍA L - 3 9 F A U A Catedra: Integrantes: Ms Arq. Arq.
5.64 ENERO 5.40 FEBREO 5.18 MARZO 5.01 ABRIL 4.86 MAYO 4.74 JUNIO 4.79 JULIO 5.29 AGOSTO 5.71 SETIEMBRE 5.97 OCTUBRE 6.13 NOVIEMBRE 5.77 DICIEMBRE VIVIENDA CONSUMO Kwh/SEMANA CONSUMO Kwh/Mes 42.25 PANEL SOLAR 455W 24V Monocristalino 2120 x 1052 x 40 mm 455 W S/ 809.27 25 KG 12 AÑOS E * 1.3 HSP * WP 5640 * 1.3 5 * 455 3 PANELES = =
Carlos Martín Sachún Azabache Castillo Saavedra Maria Antonella Martínez Freyre Felix Alonso Lavado Huanilo Giamille
DETALLES
Tablones de madera
Estructura de cubierta
Plaqueta metálica
Sección de Techo
Catedra: Integrantes:
L - 4 0 F A U A
Ms Arq.
Arq.
Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille

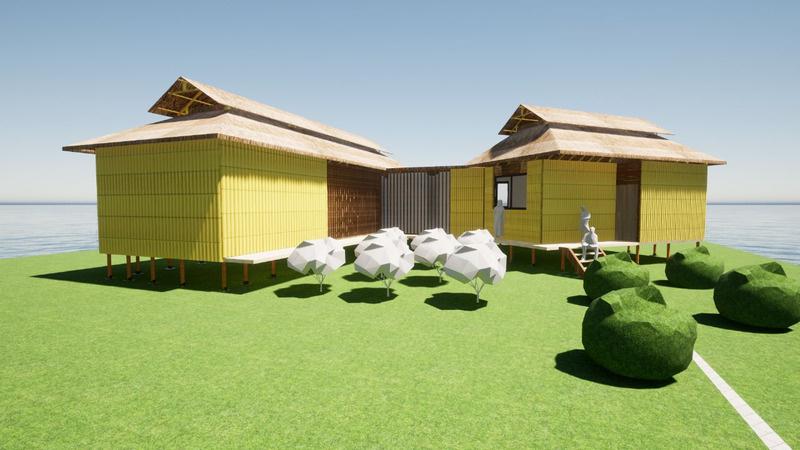

3d - renders L - 4 1 F A U A
Catedra: Integrantes: Ms Arq. Arq. Carlos Martín Sachún Azabache
Castillo Saavedra Maria Antonella
Martínez Freyre Felix Alonso Lavado Huanilo Giamille
