Métodos de Alineación de Eje

Page 1


Métodos de Alineación de Eje

FSA Knowledge Series

DISCLAIMER

While the FSA makes every reasonable attempt to ensure that the information contained in this document is accurate and current, the FSA, its officers, directors, volunteers, and authorized agents are not responsible for any errors or omissions contained therein nor are they responsible for any results obtained from the use of or reliance upon its content. All information is provided “AS IS,” with no guarantee of completeness, accuracy, timeliness or of the results obtained, and without warranty of any kind, express or implied. In no event shall FSA or its officers, directors, volunteers, or authorized agents be liable to you or anyone else for any decision made or action taken in reliance on the information con tained herein or for any for any consequential, indirect, special, or similar damages, even if advised of the possibility of such damages. The informa tion contained in this document is for informational purposes only and does not constitute professional advice. It also includes references to certa in standards that may change over time and should be interpreted only in light of particular circumstances. It is your sole responsibility to confi rm the current state of any referred to standards. FSA reserves the right to modify or update the document content and to modify this Disclaimer at any t ime, effective upon posting of an updated version of this Disclaimer.

© (April, 2023), Fluid Sealing Association. All Rights Reserved.

Extracto

Esta capacitación de la serie de conocimientos de Fluid Sealing Association ofrece una descripción general de la información de alineación del eje del equipo, que incluye:

▪ Medición de la desalineación

▪ Métodos de alineación

▪ Correlación entre la alineación del equipo y la vida útil de la maquina

Centros de Rotación

▪ Todos los ejes, ya sean rectos o doblados, giran sobre un eje llamado centro de rotación.

▪ El centro de rotación forma una línea recta.

Ejes coaxiales

▪ Se dice que dos ejes son coaxiales cuando sus respectivos centros de rotación forman un solo eje.

Medición de la desalineación

▪ Las máquinas son designadas como estacionarias y móviles.

Estacionaria

Móvil

Medición de la desalineación

▪ El centro de rotación de una máquina estacionaria es un dato o línea de referencia.

Medición de la desalineación

▪ La desalineación se determinada al encontrar la posición de la línea central de rotación móvil en relación con la línea central estacionaria en dos planos.

Medición de la desalineación

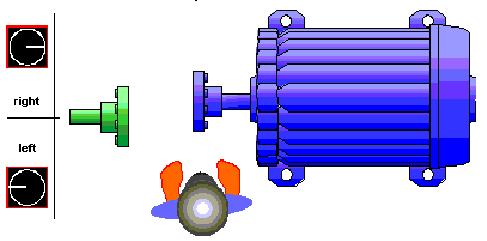

▪ Vista superior - Desalineación horizontal

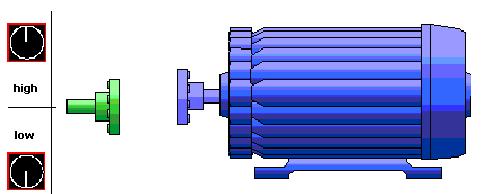

▪ Vista lateral – Desalineación Vertical

Medición de la desalineación

▪ Desalineación lateral (Desplazamiento paralelo)

▪ Desalineación Angular

▪ Desalineación axial

Métodos de alineación

▪ Con todos los métodos de alineación – las medidas se toman en los extremos del eje o el acoplamiento.

Métodos de alineación

▪ La desalineación es corregida a las patas de fijación.

Métodos de alineación

▪ Hasta que punto y dónde se mueven las patas de fijación se calcula a partir de las medidas tomadas en los extremos del acoplamiento o del eje.

Diferentes formas de alinear ejes

Métodos Mecánicos

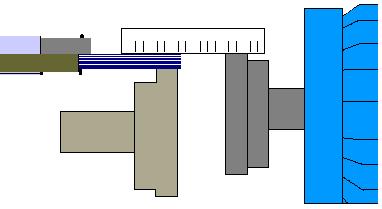

Regla/ palpador

▪ Desalineación radial

▪ Determine la desviación utilizando

▪ Una regla y un palpador

▪ Desalineación angular

▪ Mida la separación 180° aparte

Métodos de reloj comparador

▪ Método de la cara del borde
▪ Método de la cara inversa

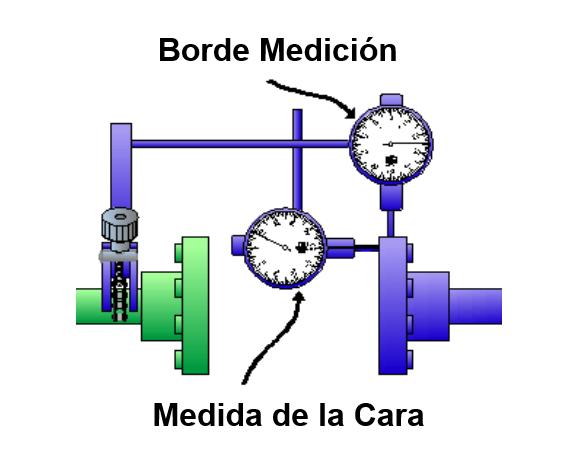

Método de alineación de la cara del borde

▪ El reloj comparador de borde mide la desalineación radial (desplazamiento)

▪ El reloj comparados de la cara mide la desalineación angular.

Método de alineación del borde invertido

▪ Método tradicional

▪ Ambos indicadores miden el desplazamiento en el borde

○ Desalineación radial – diferencia entre dos lecturas.

○ Desalineación angular – inclinación entre dos lecturas

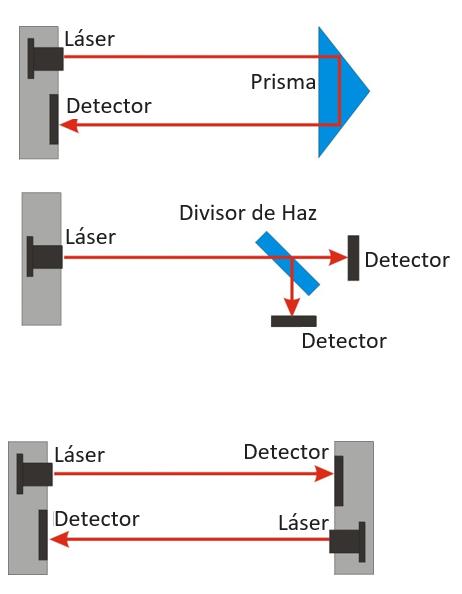

Sistemas Laser

▪ Laser sencillo – detectores simples o dobles

▪ Láseres gemelos – detectores gemelos

Análisis comparativo

(Años )

Láser

0.001mm / 0.0004”

Relojes comparadores

0.01mm / 0.004”

Reglas / Palpadores

0.5mm / 0.020”

Método de alineación

Vida de la máquina

Tres etapas de alineación

▪ Pre-alineación

▪ Preparaciones fuera del sitio – verifique las especificaciones de la máquina.

▪ Preparaciones en sitio- inspecciones visuales de la máquina

▪ Acciones en sitio – inspeccione las condiciones de las bases

▪ Alineación aproximada

▪ Asegúrese de que los ejes estén alineados “estimado / aproximado”

▪ Alineación de precisión

▪ Utiliza sistema de alineación laser

▪ Compruebe si hay “pie suave”

▪ Tres fases; medida, alineación y documento (MAD)
