Catálogo de Soluciones 2026 | FlexQube

Soluciones Catálogo 2026

ACERCA DE FLEXQUBE.

AYUDAMOS A LOS CLIENTES A CONSTRUIR PRODUCTOS DE CLASE MUNDIAL

FlexQube es una empresa de tecnología que entrega equipos de manejo de materiales de última generación a través de un concepto modular patentado. La compañía desarrolla y diseña soluciones personalizadas para la intralogística operada tanto de forma automatizada como manual. A través del concepto de automatización de la compañía, se ofrecen carros robóticos autodirigidos. Las principales operaciones se encuentran en América del Norte y Europa. FlexQube fue fundada en 2010 y tiene su sede central en Gotemburgo.

CONTENIDO

CONCEPTO AUTOMATIZACIÓN FLEXQUBE Sistema AMR FlexQube Sistema AGV FlexQube

4 8

GUÍA DE PRODUCTO AGV Carts

12

CONCEPTO CARTS MECÁNICOS FLEXQUBE Sistema de Carts FlexQube Básicos de Carts FlexQube El Módulo Estándar FlexQube

14 16 18

PRODUCT GUIDE Carts de Arraste para Tarimas 20 Carts para Tarimas 24 Carts de Estantes Planos 28 Carts de Estantes Extendibles 32 Carts de Flujo 36 Carts para Colgar 40 Carts Madre-Hija 44 Kit Carts 48 STILL LiftRunner Frames 52 Carts para LiftRunner 56

CASOS DE ESTUDIO

Existimos para proporcionar un ecosistema de carros modulares de manejo de materiales, AGV y AMR que ayuda a los principales fabricantes del mundo a preparar sus fábricas para el futuro.

AMR Heavy Truck Manufacturer, Sweden

60

AGV Signify, USA Siemens, USA Mitchell Plastics, USA

62 64 66

Carts Proterra, USA Eberspächer, Sweden Autoliv, Mexico

68 72 74

EL MUNDO DE FLEXQUBE Información de Contacto

76

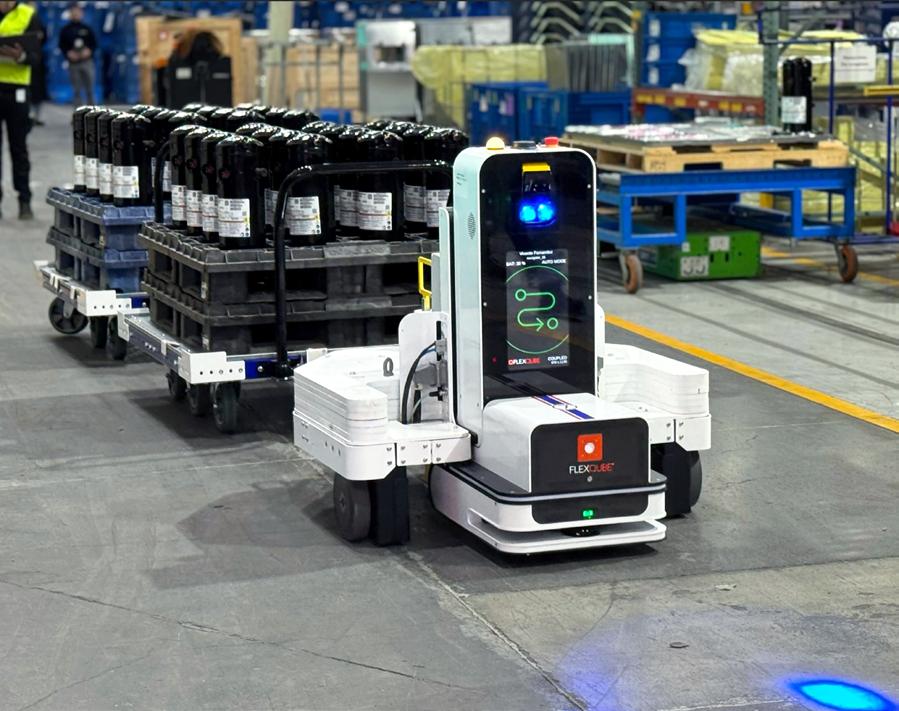

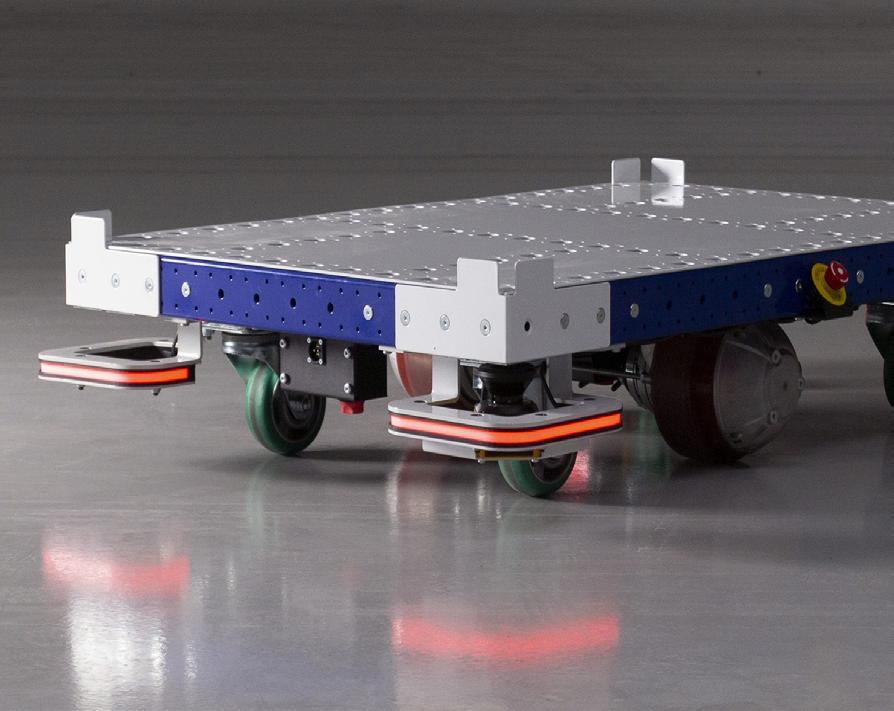

Sistema AMR. Manejo de Materiales Seguro, Inteligente, Escalable y Exitoso.

DISEÑADO PARA EL FUTURO DEL MANEJO DE MATERIALES – creamos un AMR (Robot Móvil Autónomo) único basado en la misma flexibilidad que todos nuestros carros FlexQube para proporcionar una solución autónoma que se adapta a sus necesidades operativas.

Este es un concepto de “un robot/múltiples transportadores”, lo que significa que un solo Navigator AMR puede acoplarse a un ecosistema de diferentes Transportadores de Carga motorizados. Con el innovador y patentado Sistema Navigator AMR, FlexQube puede ofrecer a los clientes una solución de transporte automatizado para mover materiales de diferente tamaño, forma y peso según el diseño del Transportador de Carga.

INTELIGENTE

SEGURO

El Sistema AMR de FlexQube es una opción inteligente para optimizar la logística interna , mejorando los flujos de trabajo y la ergonomía.

El Sistema AMR de FlexQube es una inversión segura y un concepto amigable con las personas que preparará su fábrica para el futuro durante los próximos años.

ESCALABLE

EXITOSO

El Sistema AMR de FlexQube tiene una interfaz estandarizada y puede adaptarse fácilmente a las diversas necesidades de su fábrica.

El Sistema AMR de FlexQube es fácil de implementar, ofrece un entorno sin complicaciones y tiene un gran ROI (Retorno de la Inversión) en comparación con otras opciones.

CASOS DE ESTUDIO

PARA CASOS, VER PÁGINA 60

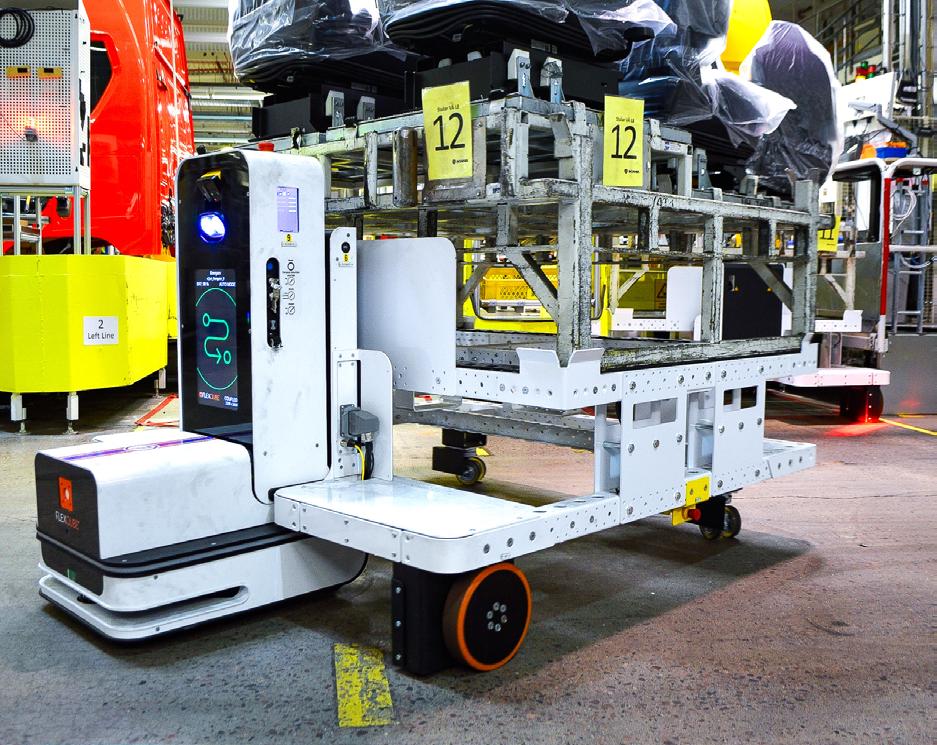

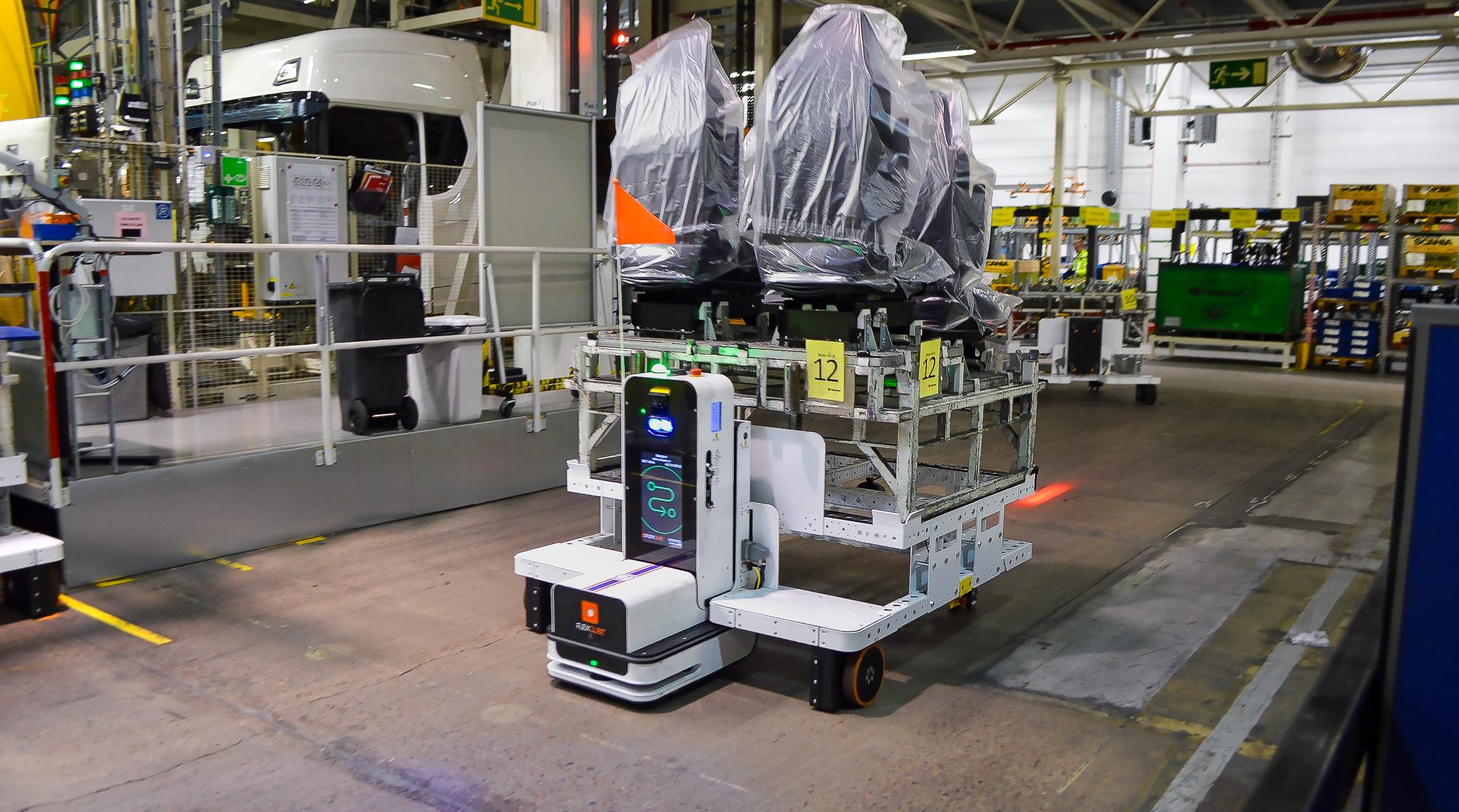

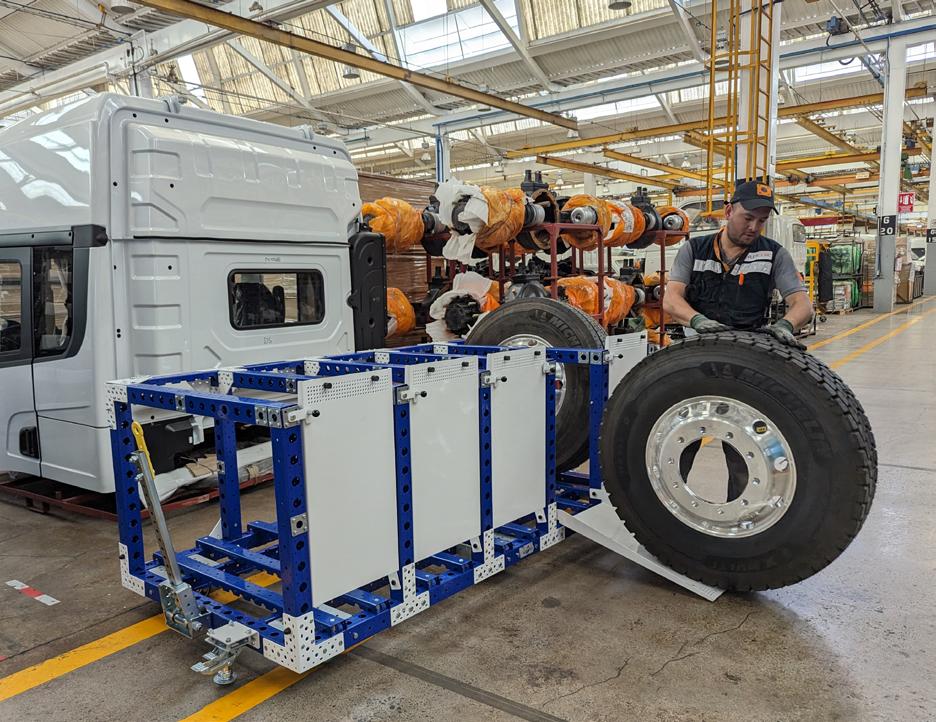

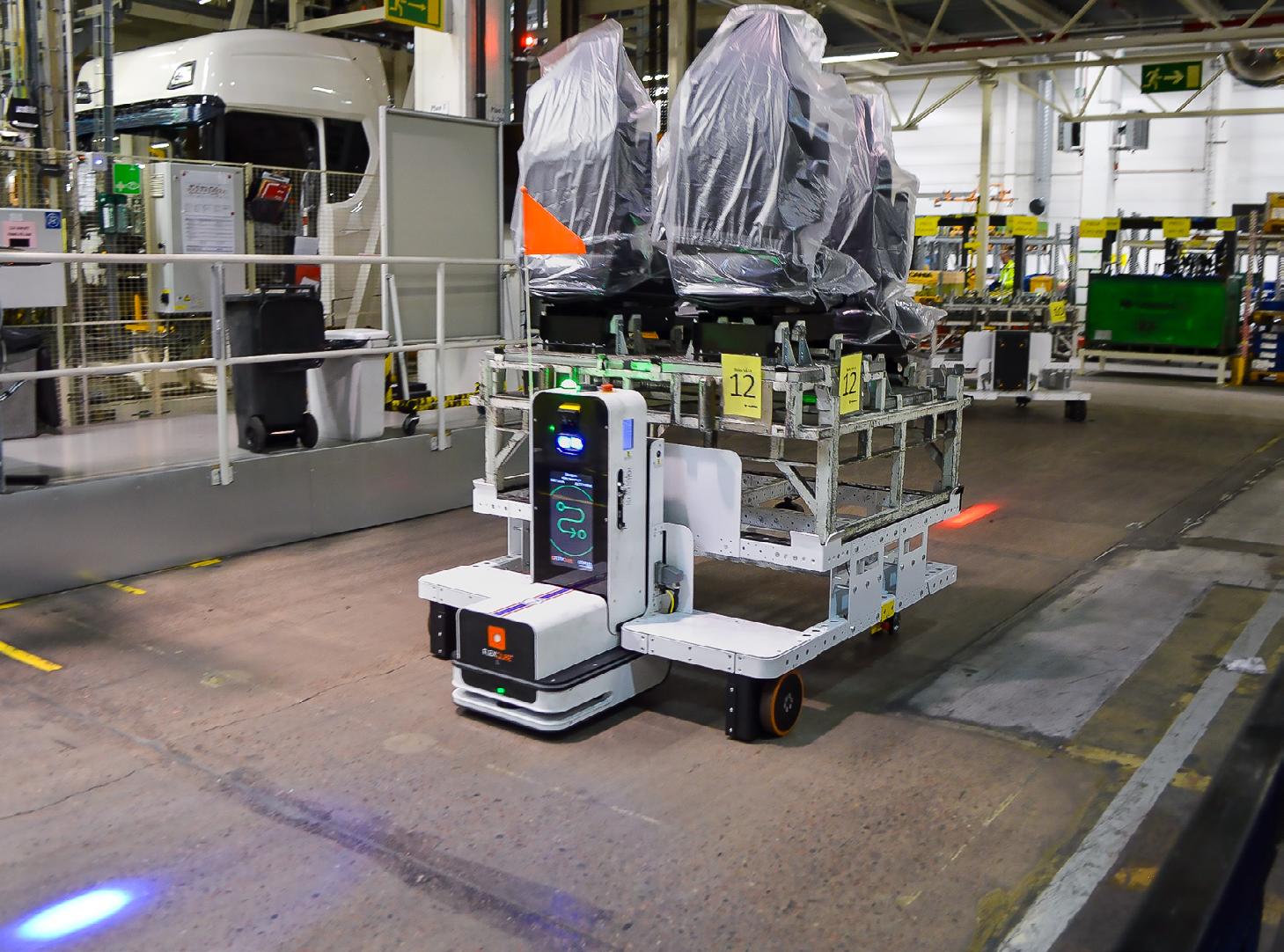

FABRICANTE DE CAMIONES PESADOS ¡Automatizando el Transporte de Asientos y Puertas a la Línea de Ensamblaje de Cabinas con un ROI Inferior a 2 Años!

Page. 60

4

5 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

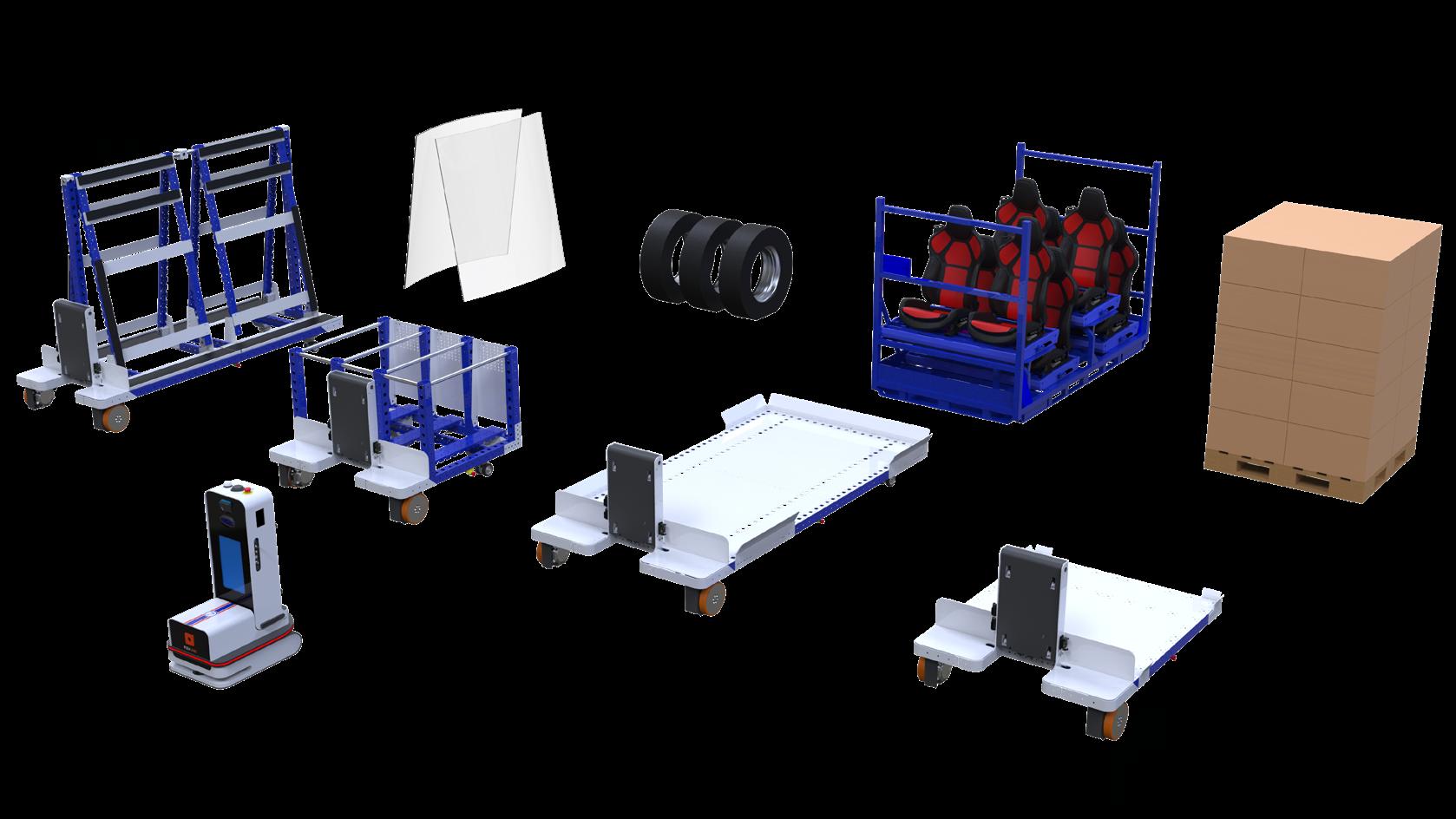

Una interfaz de acoplamiento estandarizada le permite comenzar con poco y expandirse a medida que sus operaciones crecen, sin necesidad de invertir en múltiples Navigator AMR. Los Transportadores de Carga Modulares ofrecen flexibilidad, lo que facilita y hace que sea rentable reconfigurar a medida que cambian sus necesidades.

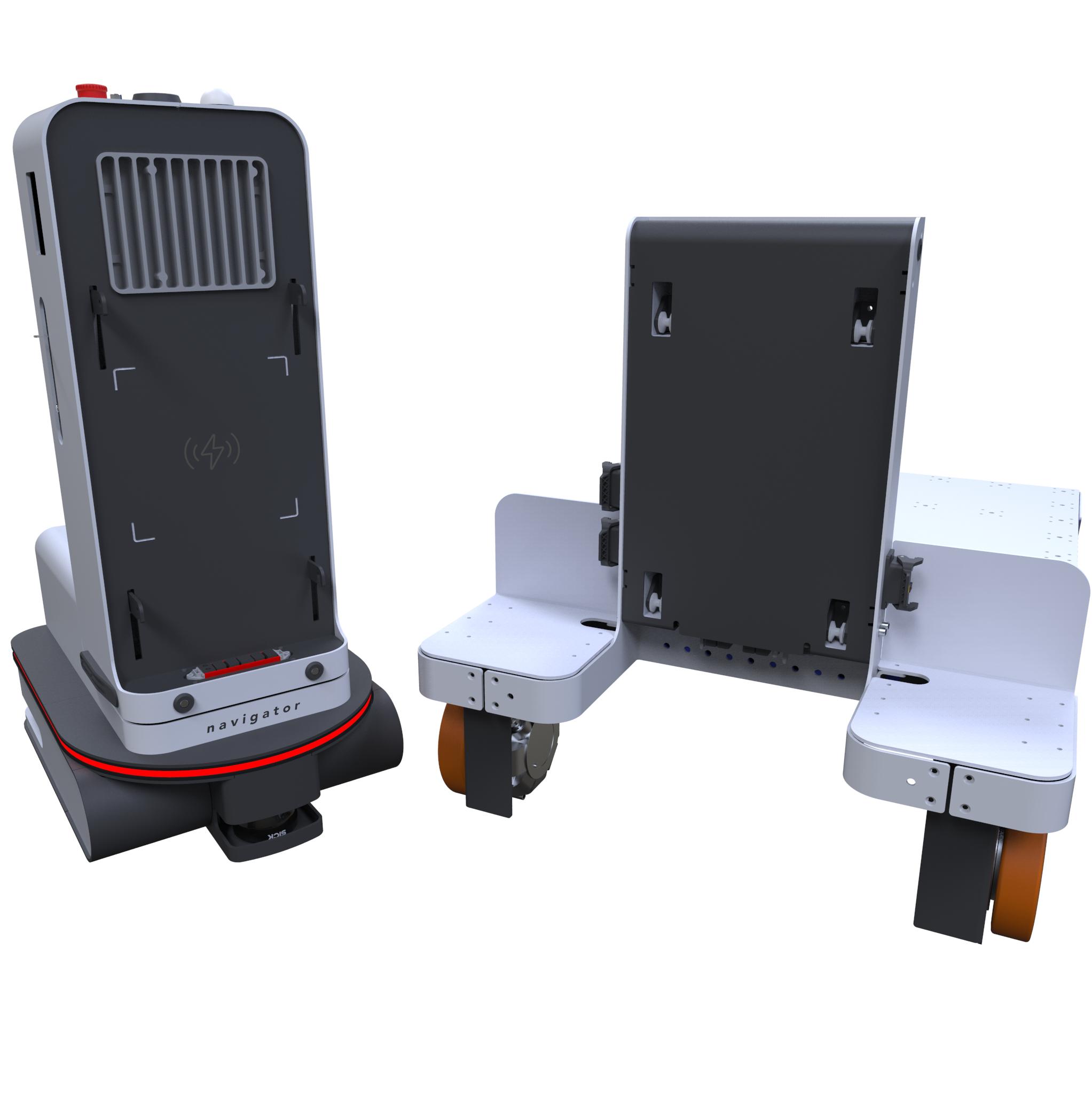

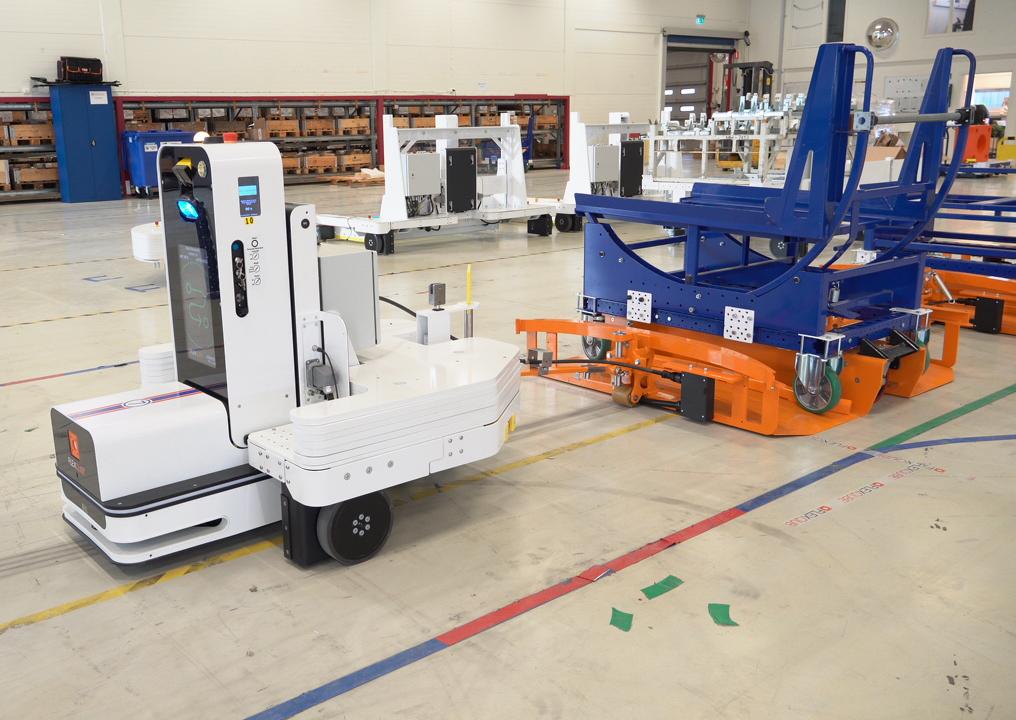

ROBOT DE NAVEGACIÓN INTELIGENTE. Al desarrollar el principio de “un robot para múltiples transportadores”, hemos creado la flexibilidad para mover cualquier cosa a cualquier lugar, lo cual es crítico en el complejo entorno de fabricación actual.

 

 1. Navigator AMR

2. Load Carriers

3. Materiales

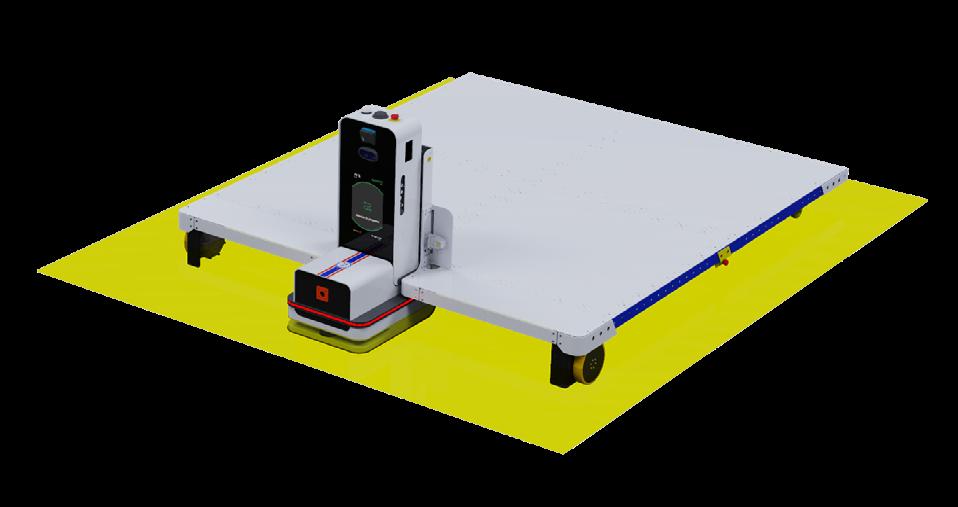

SEGURIDAD INNOVADORA El AMR detecta la huella del Transportador de Carga de una manera con clasificación de nivel de rendimiento PLd, y adapta automáticamente el campo de seguridad alrededor del Transportador de Carga.

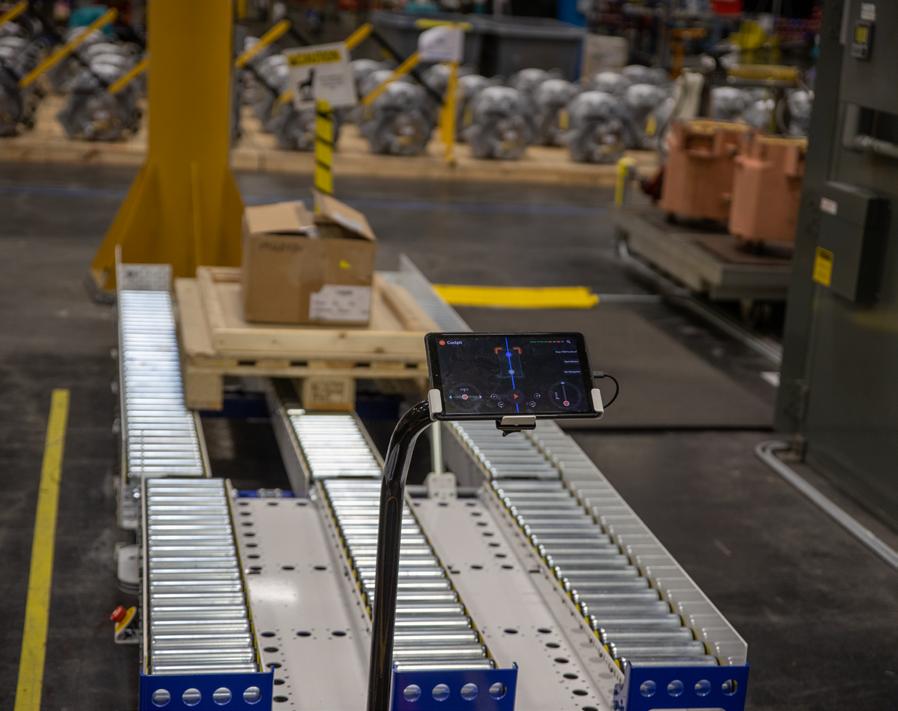

LOAD CARRIER DE RODILLOS

LOAD CARRIER REMOLCADOR

LOAD CARRIER DE CAMA PLANA

Este sistema de trabajo pesado está diseñado para mover tarimas de forma autónoma y conectarse a un estante de rodillos en el área de entrega y recolección. Este sistema puede mover materiales que pesan hasta 3300 lbs / 1500 kg.

Este sistema de trabajo pesado está diseñado para mover de forma autónoma carros que están equipados con una barra de remolque en entornos de fabricación y almacén. Este sistema puede mover materiales de hasta 5500 lbs / 2500 kg.

Este sistema de trabajo pesado (o de servicio pesado) mueve de forma autónoma tarimas, estantes y kits de materiales en almacenes y fábricas, con transportadores de carga que varían de 910 × 840 mm to 2520 × 2520 mm.

Q-100-8194

Q-100-8145

Q-100-6673

INTERFAZ DE ACOPLAMIENTO ESTANDAR - FLEXQUBEPLAY A través de asociaciones establecidas con los principales proveedores de tecnología de la industria, hemos desarrollado una interfaz de acoplamiento segura y rápida, llamada FlexQubePLAY. Cuando se acopla, el AMR Navigator se eleva del suelo. La energía y los datos se transfieren del Navigator AMR a los Transportadores de Carga motorizados, que transportan los materiales.

6

7 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

Sistema AGV. La Automatización Más Amigable para el Usuario del Mundo.

NUESTRO OBJETIVO CON EL AGV ES CLARO – proporcionar a los fabricantes la solución de automatización más fácil de usar para la logística interna. Con nuestro concepto flexible y modular, nunca tendrá que comprometer sus requisitos.

La flexibilidad es clave para las fábricas y almacenes modernos. El Sistema AGV de FlexQube es una solución de automatización de logística interna que lo simplifica. El FlexQube AGV es un sistema autónomo que ofrece variaciones ilimitadas y personalizables de carros, y que puede estar en funcionamiento en 60 minutos. Diseñado para adaptarse a usted, a sus procesos y operarios, sin necesidad de cambiar su infraestructura existente o su flota de manejo de materiales, el FlexQube AGV es la automatización para la que usted está listo.

Efectivo

Flexible

CERO COSTO DE INFRAESTRUCTURA

REDUCE LA OPERACIÓN MANUAL

UN RANGO DE TAMAÑO ÚNICO

Un umbral bajo para comenzar con un AGV y escalarlo según las necesidades.

El AGV puede reemplazar a los camiones y carritos, trenes y la conducción manual, y puede trabajar múltiples turnos.

El AGV se puede diseñar con una longitud de hasta 2.5 metros.

NIVELES DE COSTO ATRACTIVOS

El AGV puede adaptarse a diversas aplicaciones al complementarlo con una estructura superior construida utilizando el concepto FlexQube.

Simple

DE LA CAJA AL USO EN MENOS DE 30 MINUTOS Las grabaciones automatizadas de rutas ayudan a hacer posible una implementación rápida y fácil.

CAPACITACIÓN MÍNIMA REQUERIDA Una interfaz digital autodidacta con la capacidad de realizar adaptaciones en el idioma local.

FUNCIONA SIN WIFI Todos los datos se almacenan localmente en el AGV.

El enfoque en el desarrollo del AGV ha sido encontrar el equilibrio óptimo entre el costo y la ganancia de transporte.

UN MODELO DE COMPRA FÁCIL Se ofrecerá el arrendamiento con costos mensuales fijos y actualizaciones de software gratuitas, pero también múltiples otras soluciones de compra.

BUSQUE ESTA MARCA PARA ENCONTRAR LAS SOLUCIONES FAVORITAS DE NUESTROS CLIENTES

CASOS DE ESTUDIO

FLEXIBLE PARA SELECCIONAR UNA ESTRUCTURA SUPERIOR

SE PUEDE RECONSTRUIR SEGÚN SEA NECESARIO El AGV puede actualizarse o reconstruirse a un tamaño diferente si surge la necesidad.

UN FUTURO SEGURO El AGV está diseñado con base en una arquitectura modular, lo que hace posible actualizar la funcionalidad y el rendimiento.

PARA CASOS, LEER PÁGINA 62-67

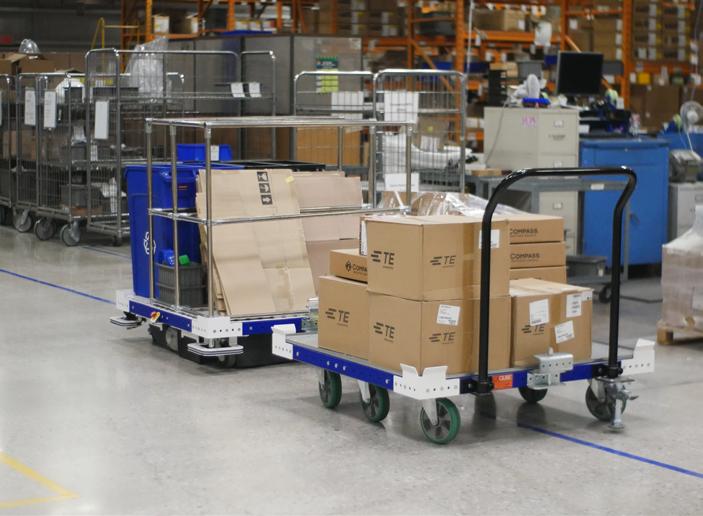

SIGNIFY

SIEMENS MOBILITY

MITCHELL PLASTICS

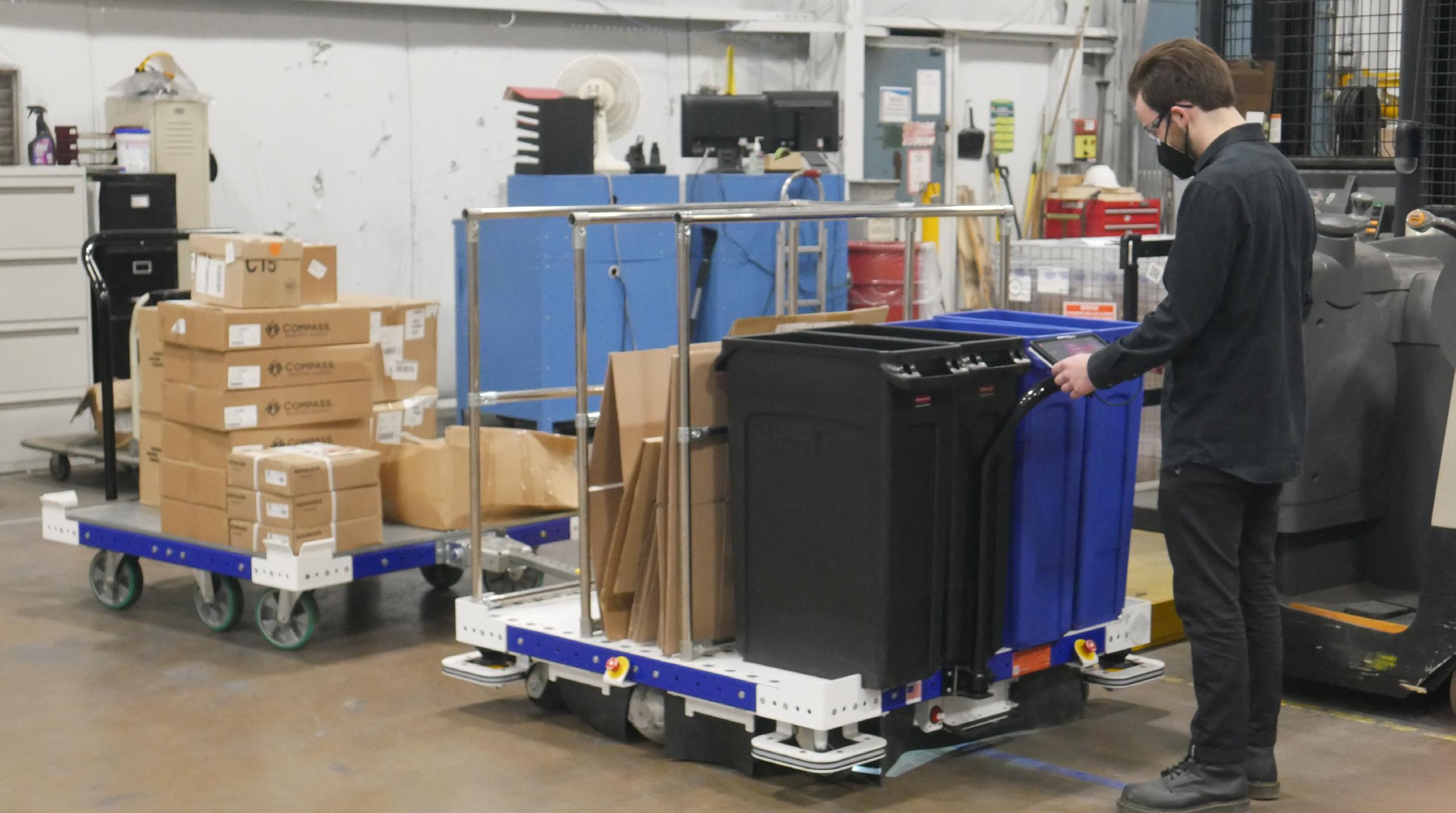

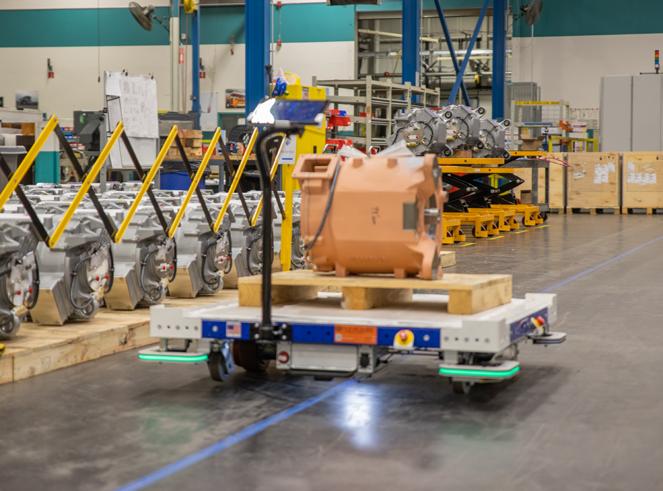

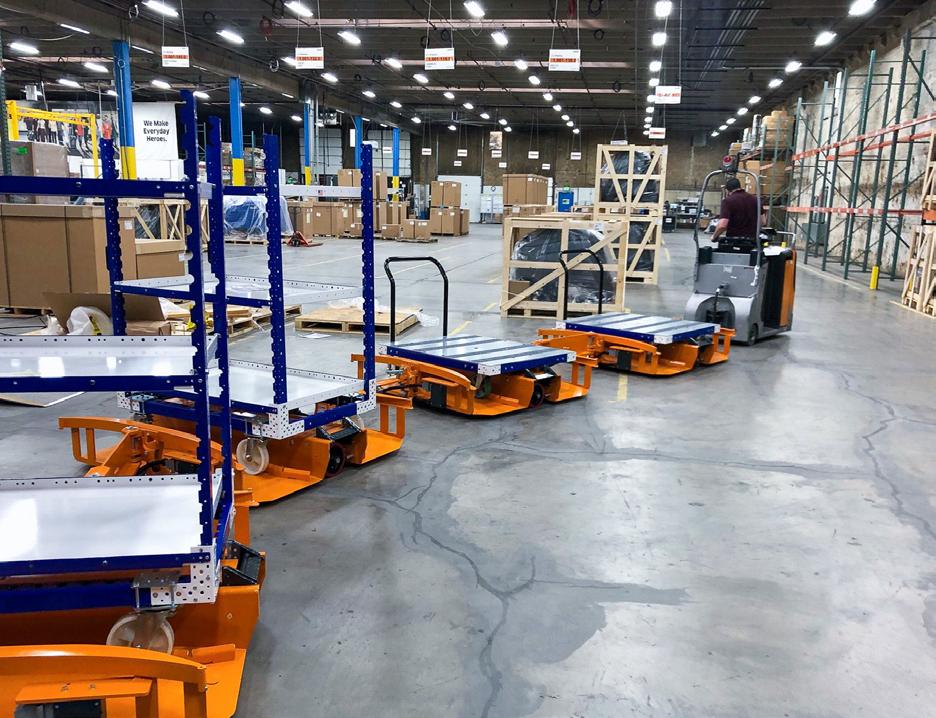

Eliminando el tráfico peatonal con automatización accesible y amigable para el usuario

“Empezamos con una fábrica del futuro.”

Mitchell Plastics prioriza la seguridad con el AGV de FlexQube

Página. 62

- Kim Howe, Logistics Manager, Siemens Mobility, Georgia, USA.

Página. 64

Página. 66

8

9 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

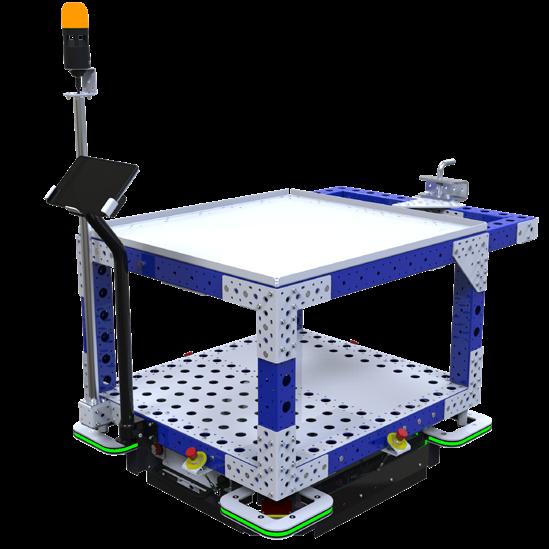

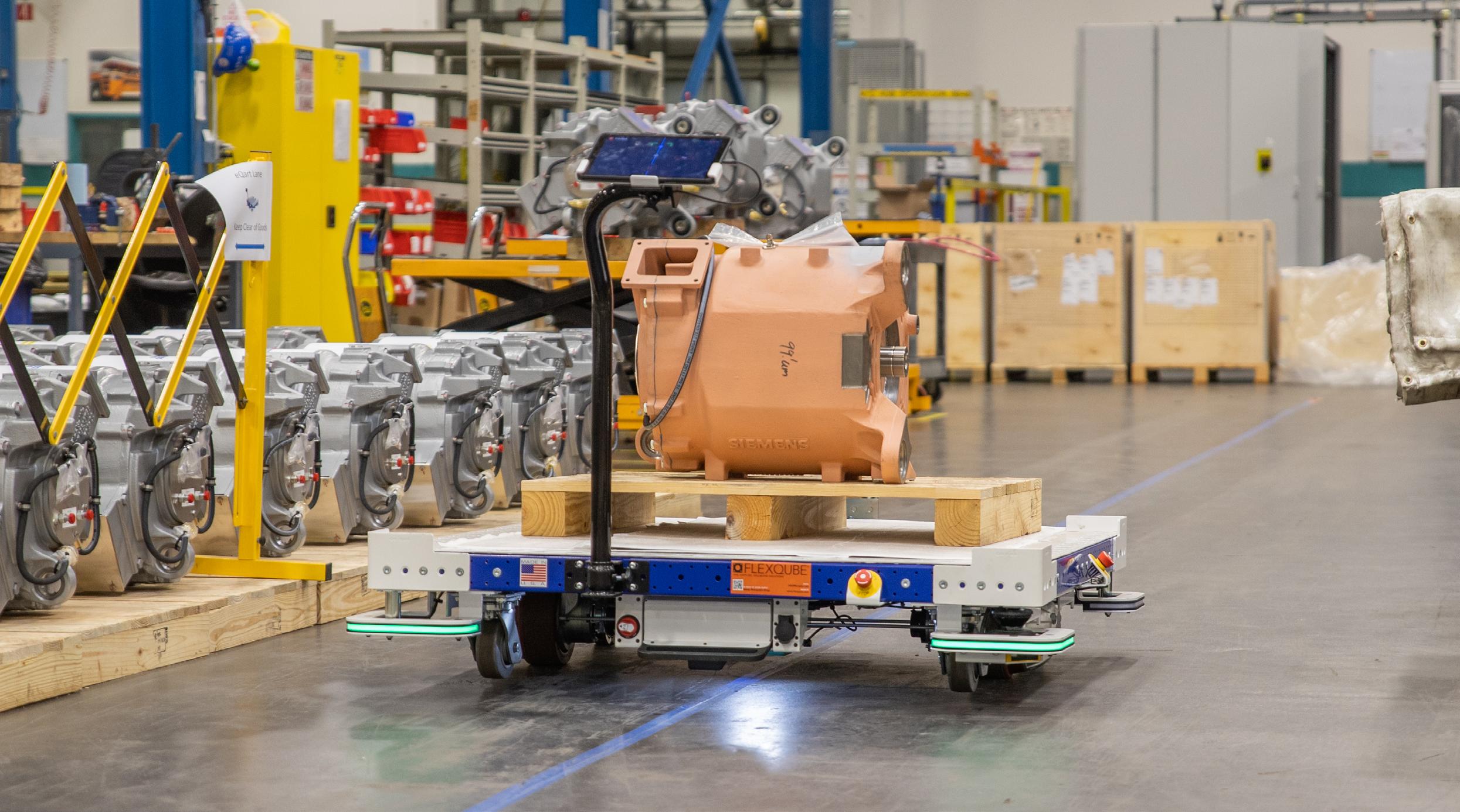

SISTEMA AGV

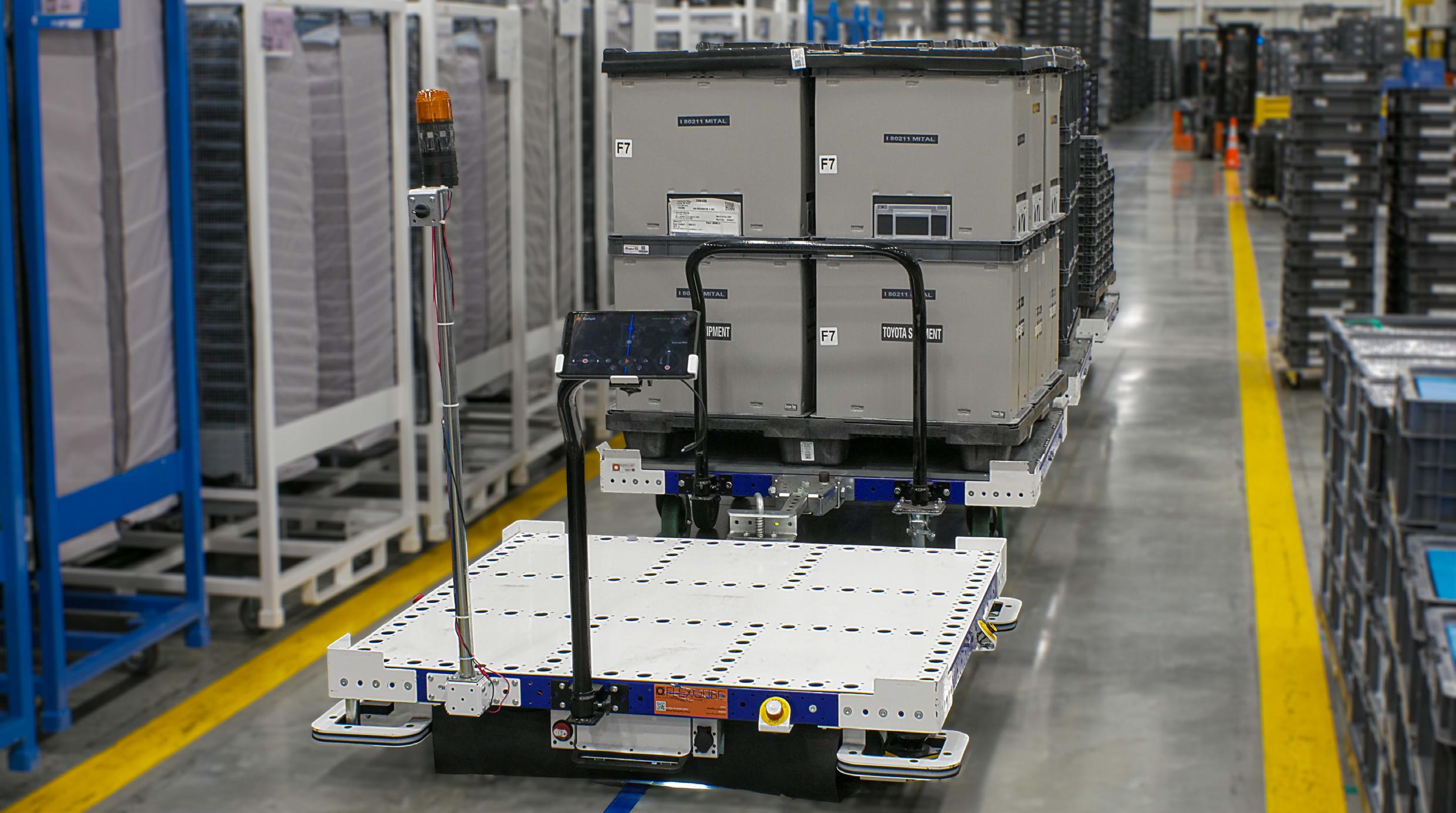

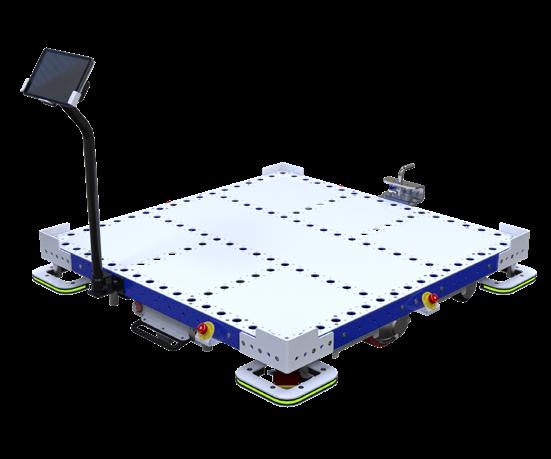

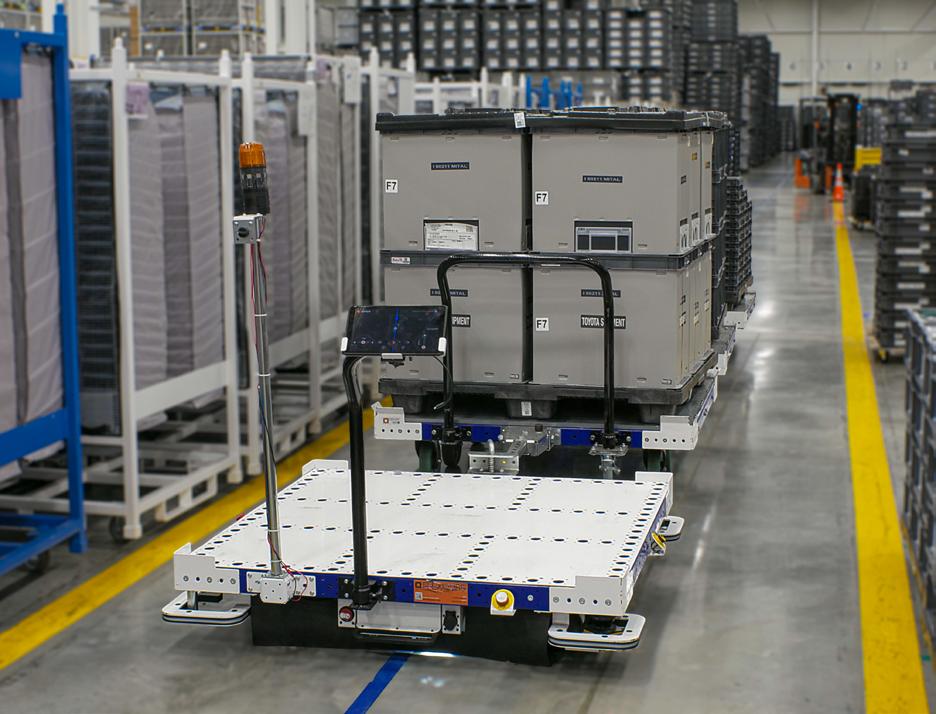

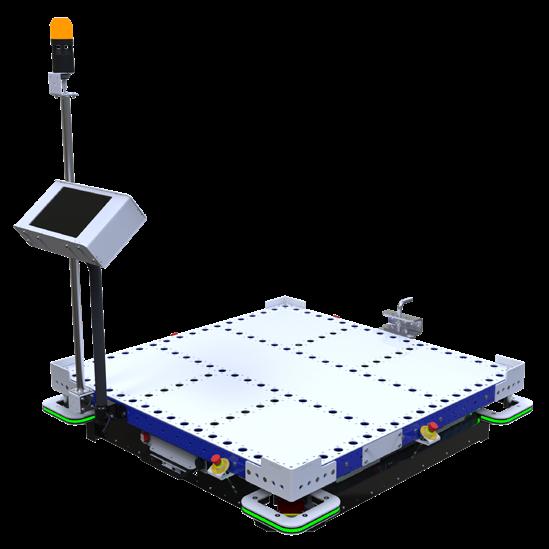

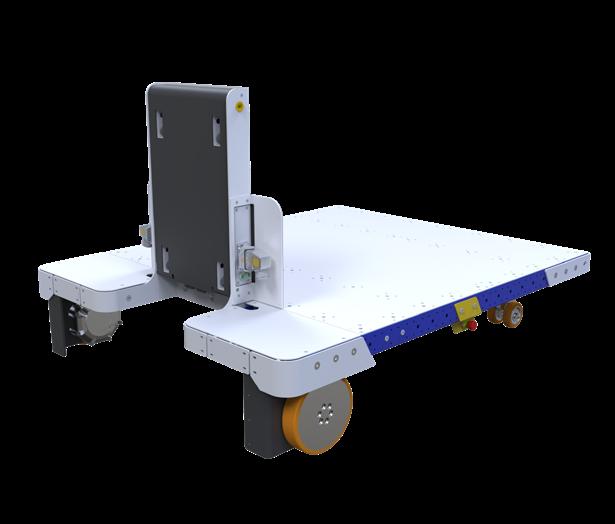

SISTEMA AGV. El AGV de FlexQube es un carro FlexQube inteligente y motorizado. Están diseñados para hacer que la automatización de sus instalaciones sea un proceso simple y libre de estrés. Se añaden motores, una batería y cámaras a un carro FlexQube regular. El AGV está disponible en cualquier tamaño y forma.

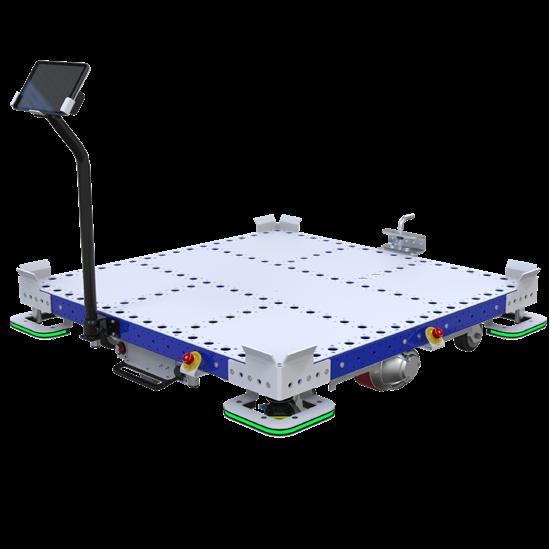

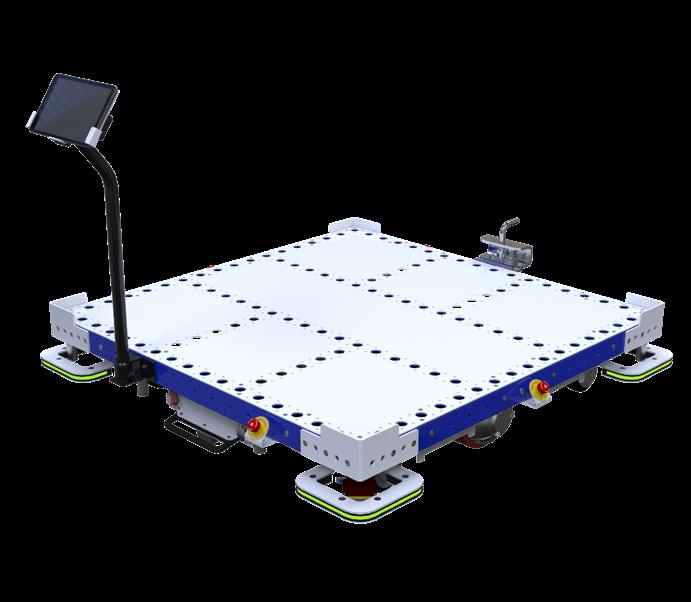

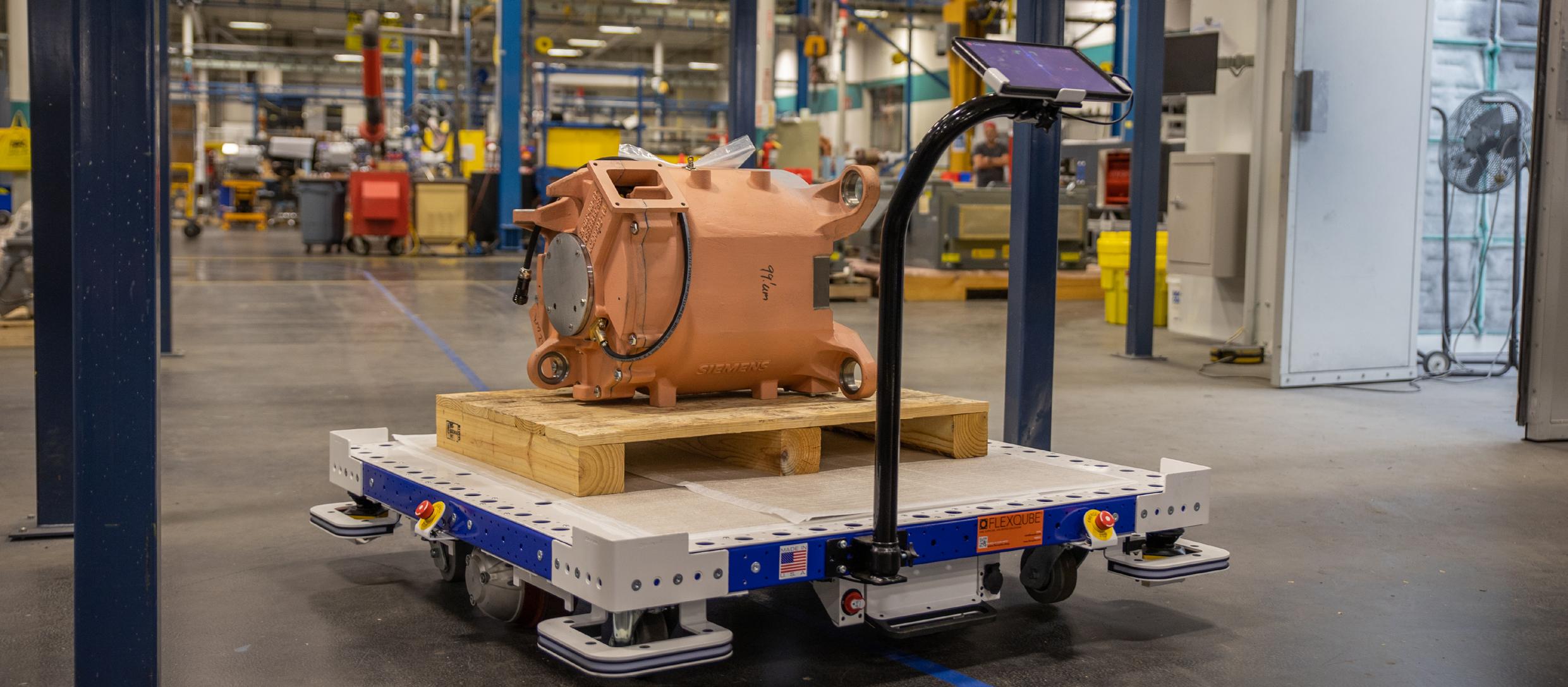

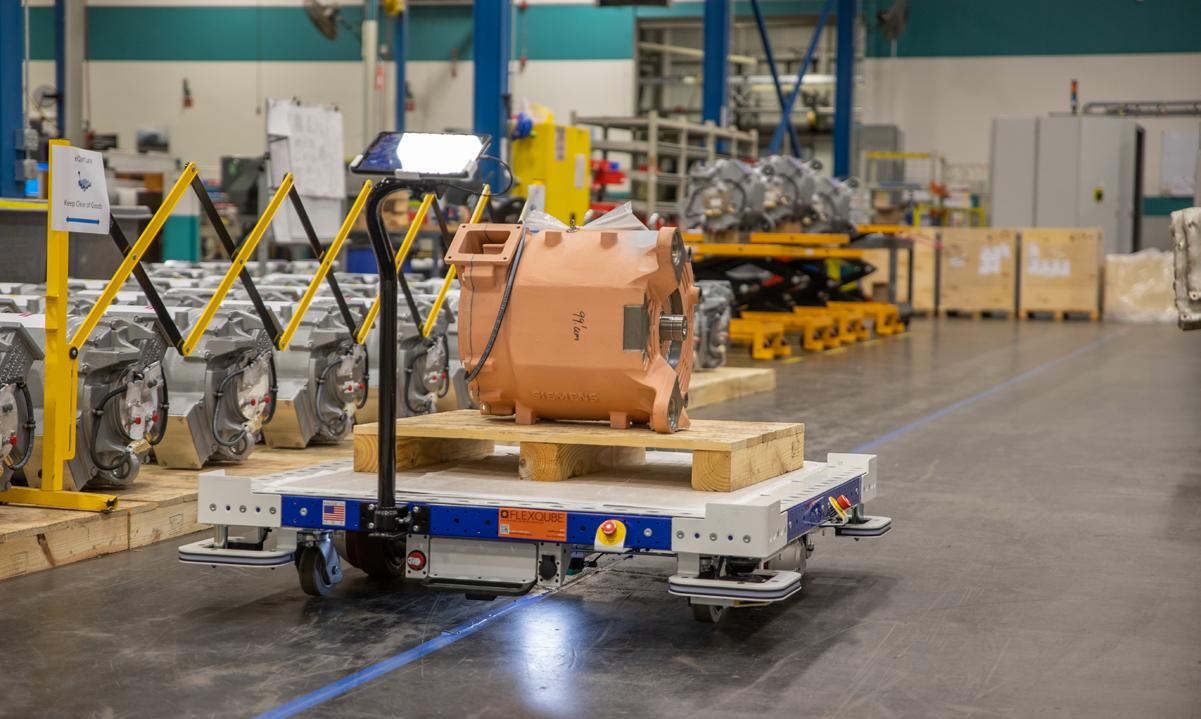

AGV PARA TARIMAS

50 x 50 inch / 1260 x 1260 mm Q-100-6510

CARGA PERMITIDA

CAPACIDAD DE ARRASTRE

2,200 lbs / 1000 kg

4,400 lbs / 2000 kg

Cámara Óptica para Navegación de Seguimiento de Línea (Ubicada debajo del AGV) Tablet

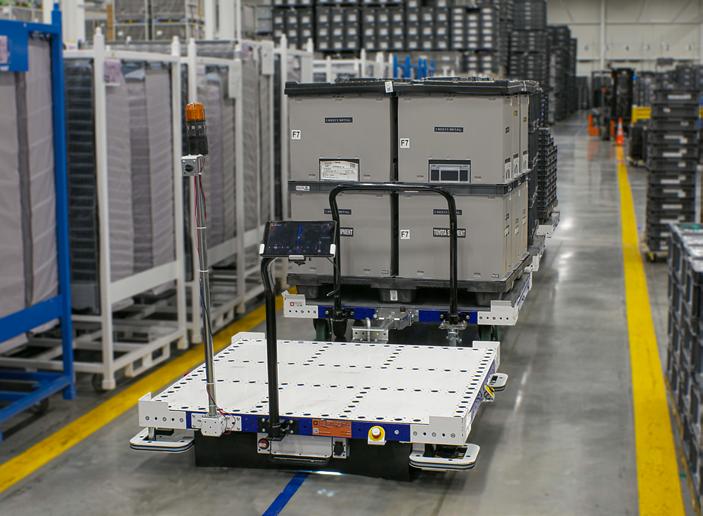

AGV REMOLCADOR

50 x 50 inch / 1260 x 1260 mm Q-100-4694

Una de las soluciones favoritas de los clientes debido a su facilidad de uso y alta capacidad de remolque de 2,200 lbs / 1000 kg.

EL CONCEPTO AGV - ofrece un AGV totalmente personalizable con Navegación Basada en Visión y Seguridad 360°.

Bateria

4x Botones de Emergencia

Escaner Laser Hokuyo Crea una visión 360º sin puntos ciegos

Navegación: Seguimiento de Línea Basado en Visión Tiempo de Carga: 2 h Seguridad: 360º Personalización: Usted decide el tamaño y la estructura superior del AGV.

AGV DE REPISAS

50 x 33 inch / 1260 x 840 mm Q-100-8109

AGV de repisas planas diseñado para remolcar carros mecánicos FlexQube en una solución de tren de arrastre.

10

11 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

AGV CARTS

AGV CARTS Q-100-4694

AGV REMOLCADOR DE TARIMAS • • • •

Q-100-6694

• • •

• • •

•

Una de las soluciones favoritas de los clientes debido a su facilidad de uso y alta capacidad de remolque de 2,200 lbs / 1000 kg.

AGV de repisas planas diseñado para transportar materiales sueltos y para integrarse en una solución de tren de arrastre junto con los carros mecánicos de FlexQube.

•

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Cama Plana, Tugger Carga: Tarimas, Contenedores

Medida: 50 x 41 inch / 1260 x 1050 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Conveyor Carga: Tarimas, Contenedores

• • •

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs /1000 kg Transportación: Cama Plana, Tugger Carga: Tarimas, Contenedores

• •

Información del Producto:

Información del Producto:

Característica de seguridad adicional con una lámpara que parpadea mientras el AGV está en movimiento.

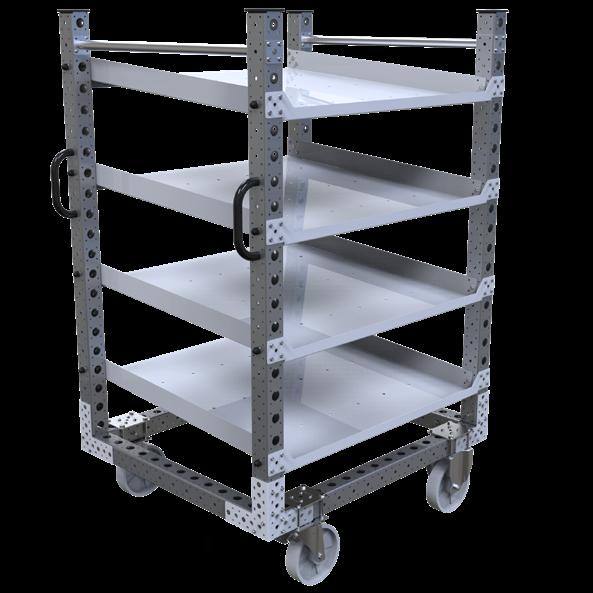

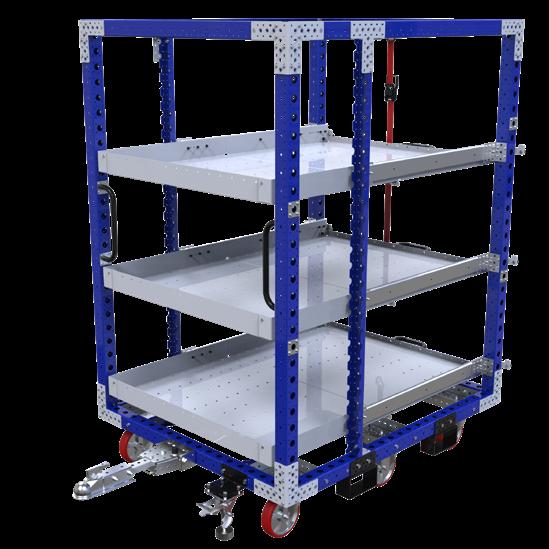

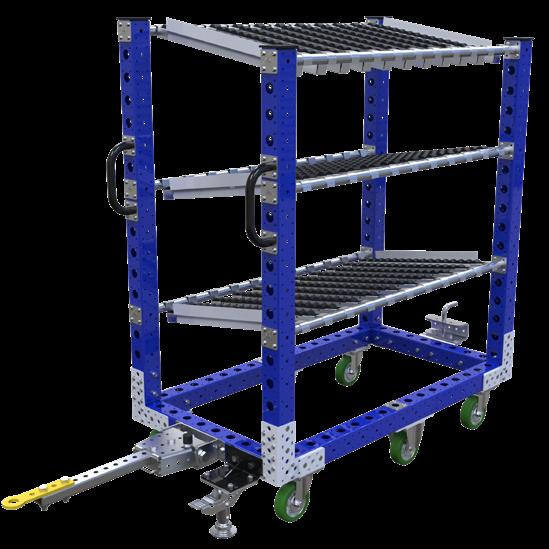

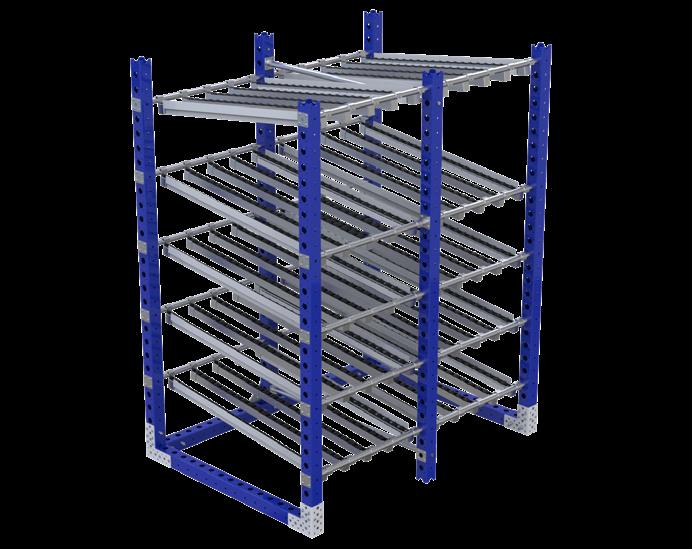

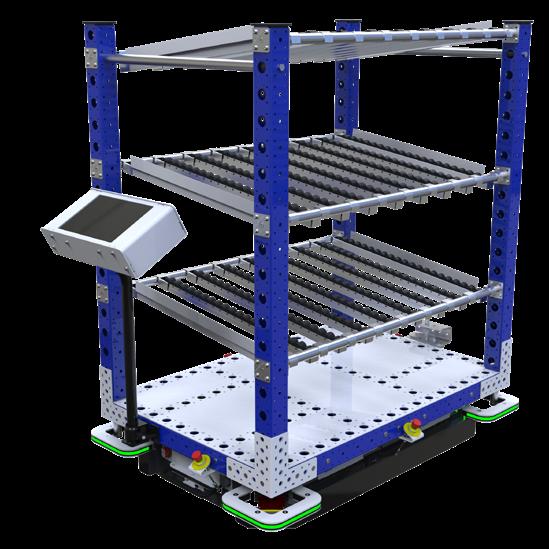

AGV de flujo de tres niveles • diseñado para transportar componentes sueltos en • una configuración FIFO .

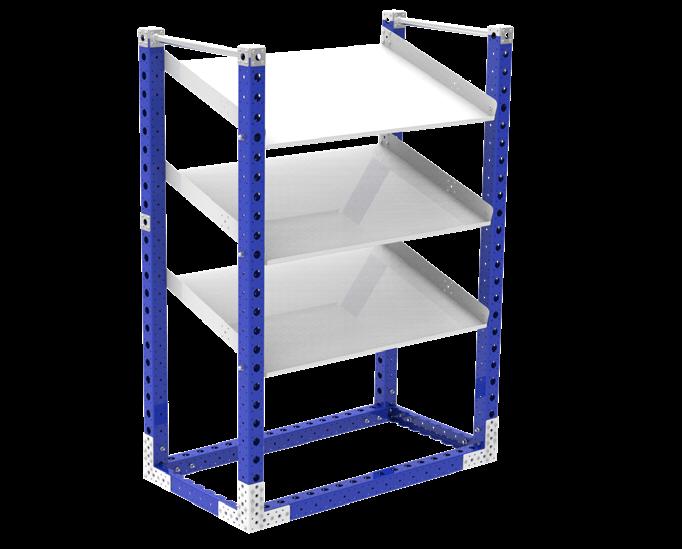

Cada repisa está inclinada • para adaptarse a puntos de entrega y recolección específicos.

•

Información del Producto:

Fácil transferencia de material desde y hacia el estante de rodillos. El AGV transporta los materiales a la estación de entrega donde el operador recupera la tarima. Los rodillos automáticos también están disponibles.

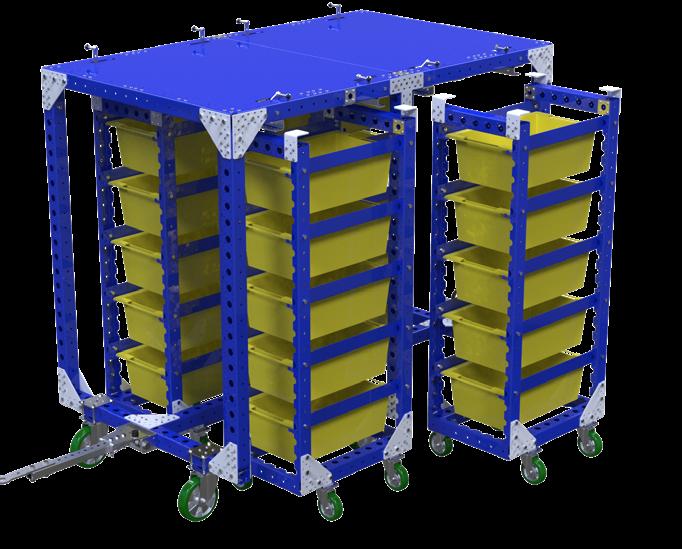

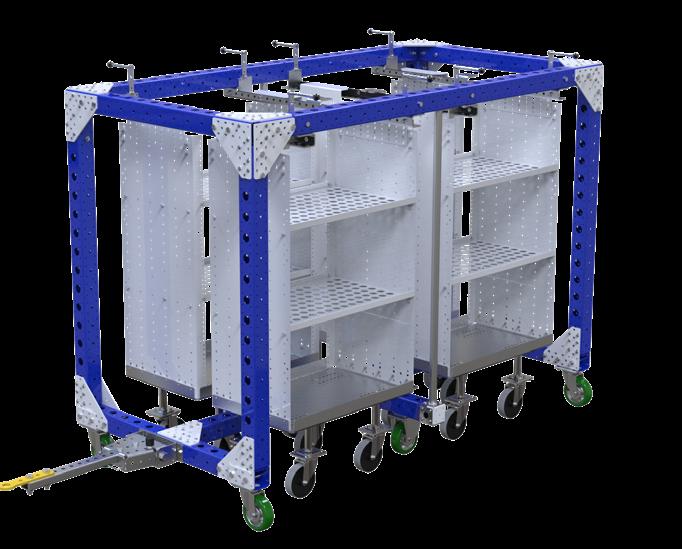

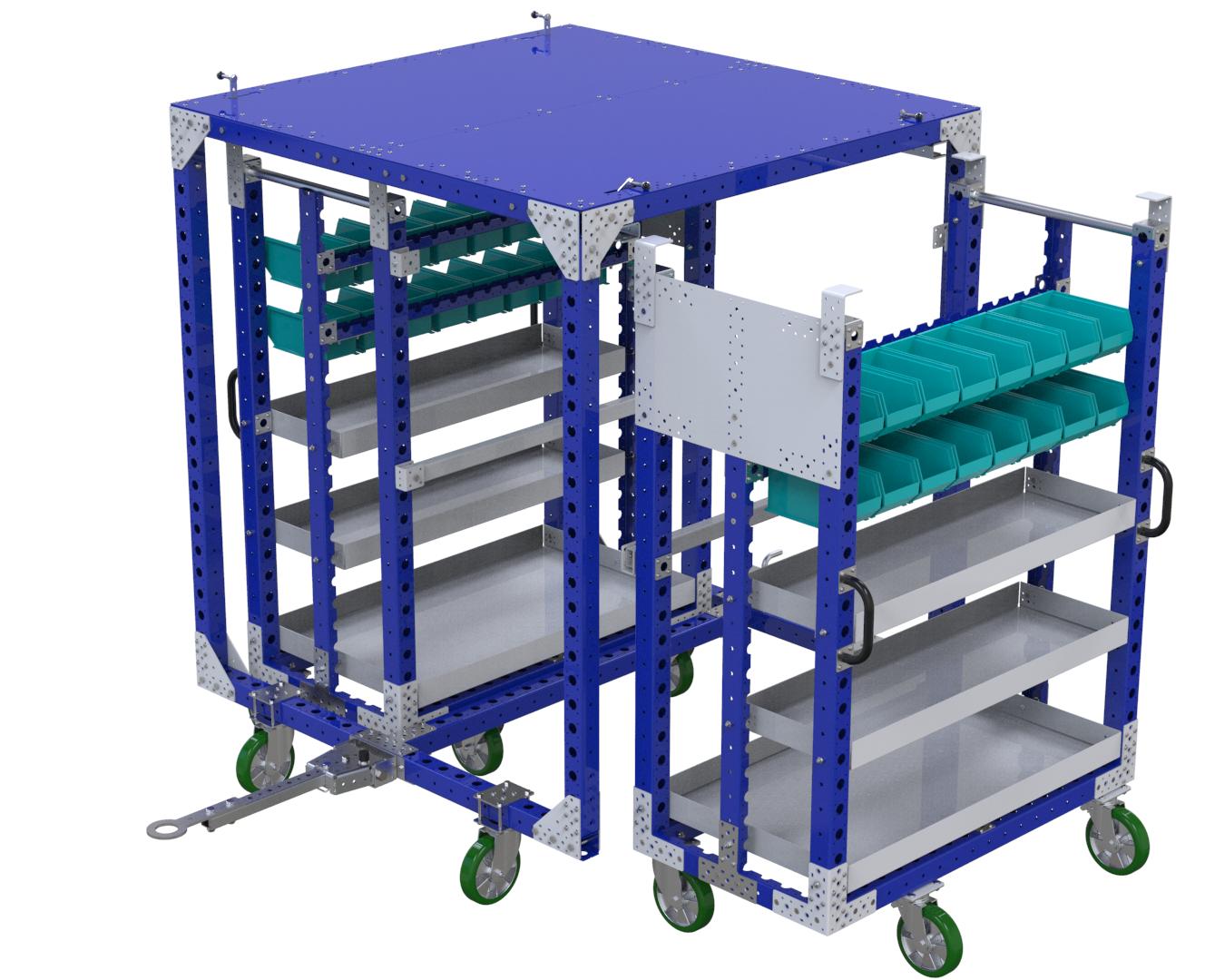

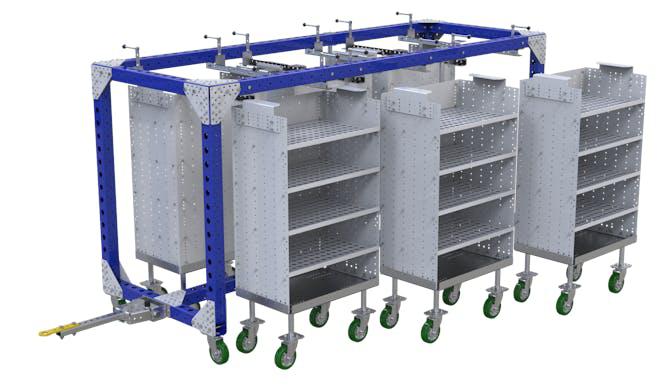

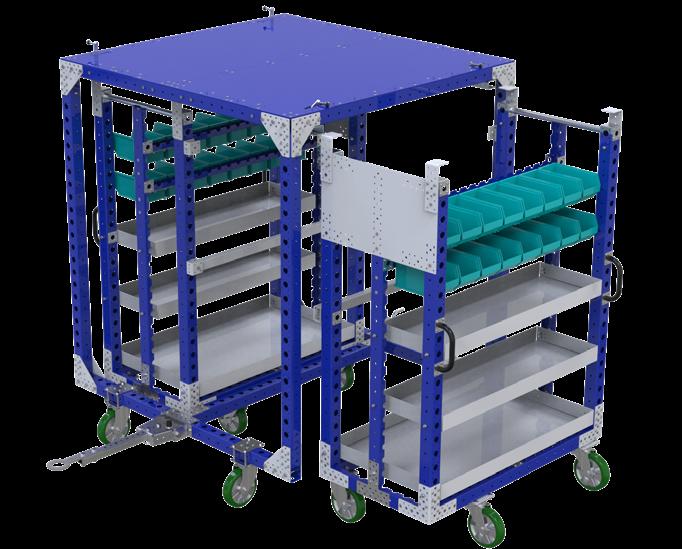

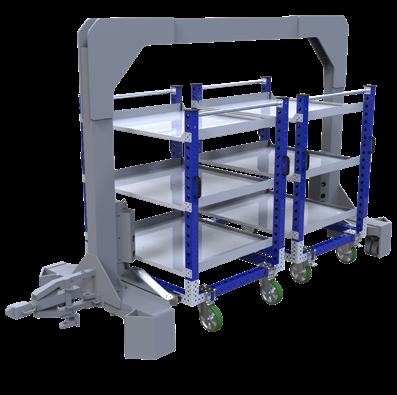

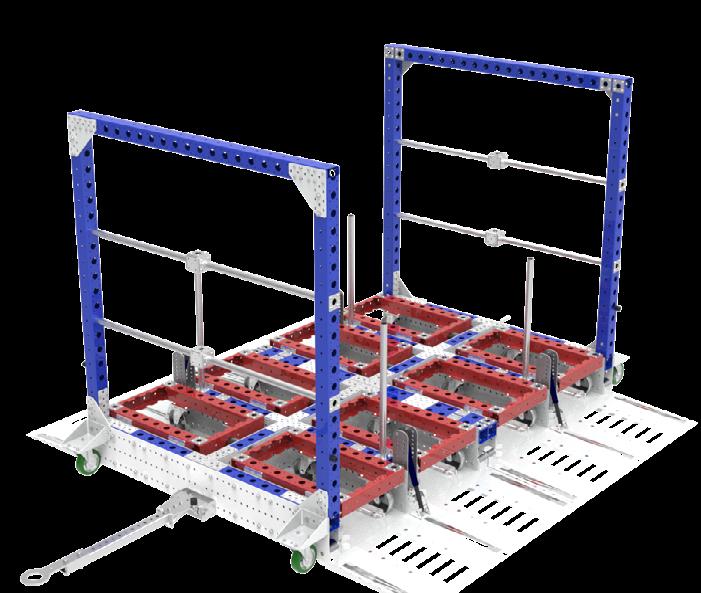

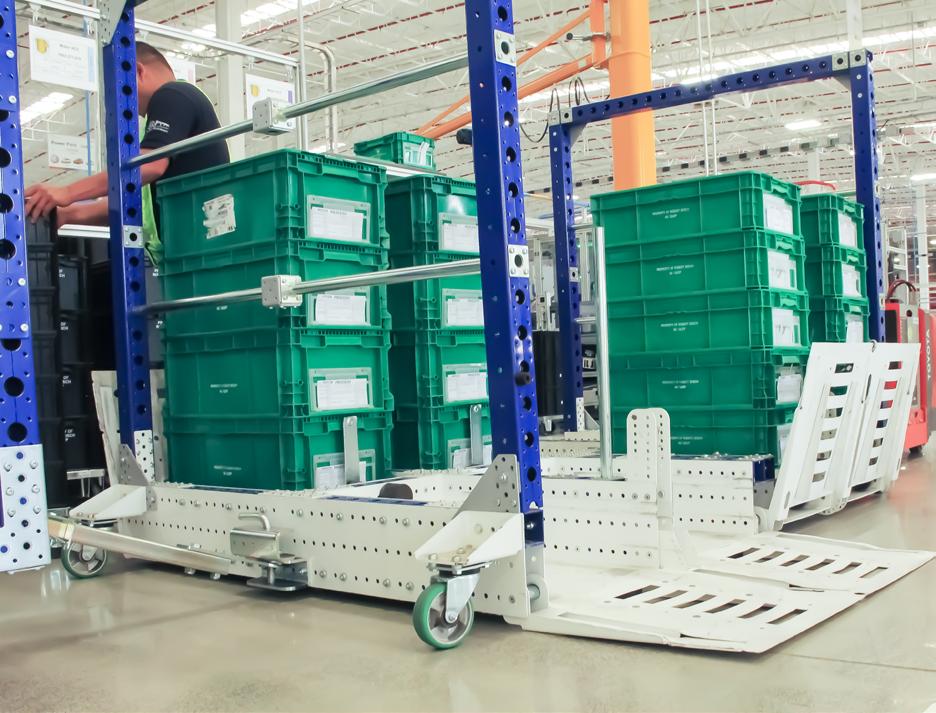

Carro madre-hija diseñado • para transportar dos carros hijas cargados con material. • Diseñado para el Q-1004123, pero puede ser • personalizado para otros carros.

•

Información del Producto:

•

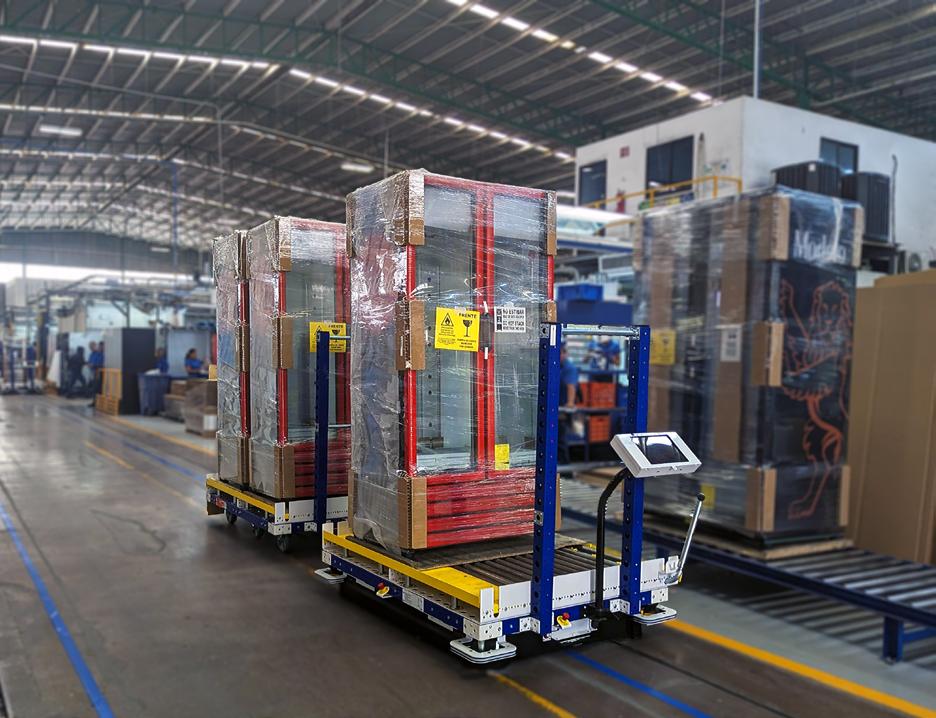

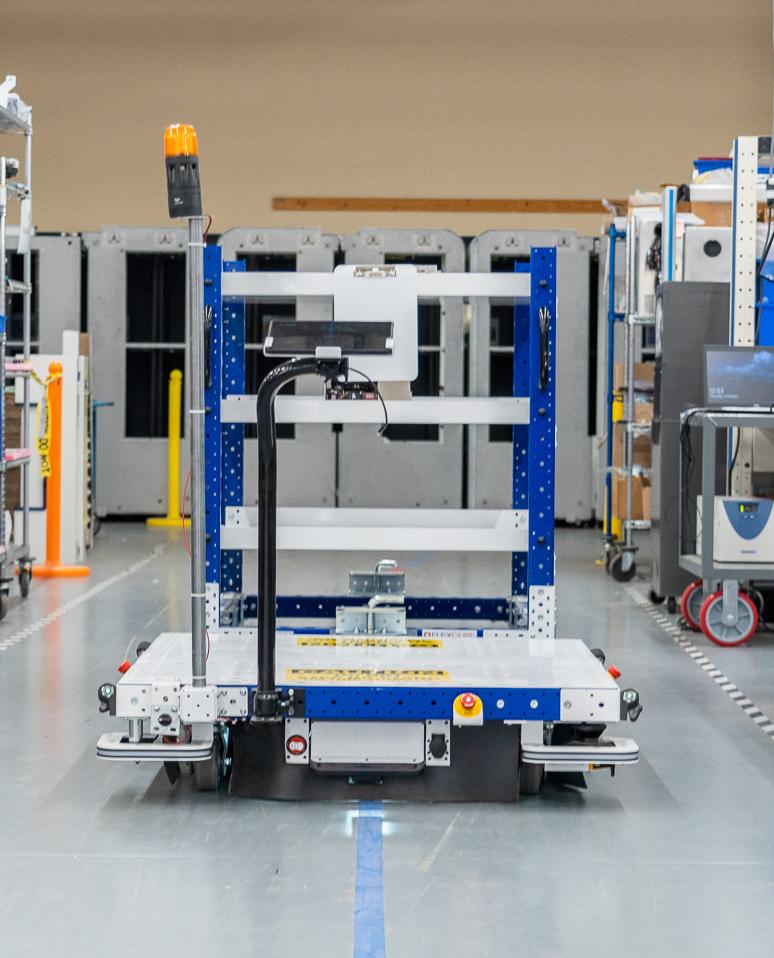

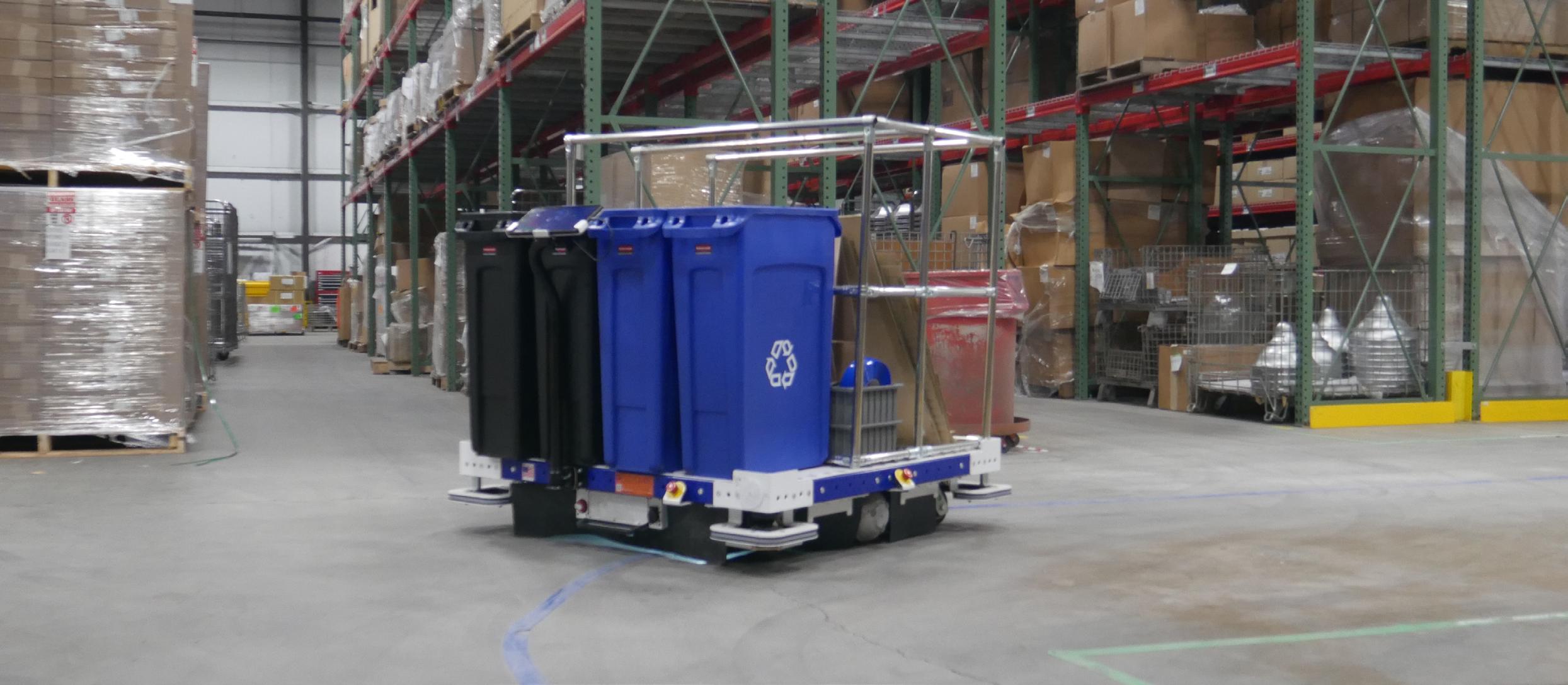

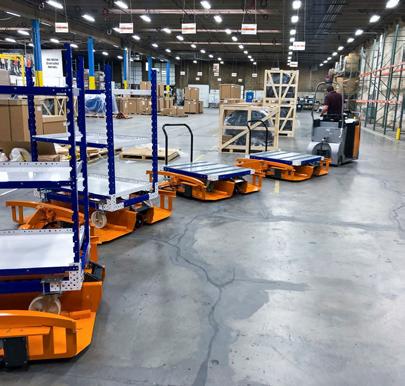

Estructura base implementada en la instalación de Signify para transportar contenedores y cajas de cartón, además de remolcar carros mecánicos en un tren de arrastre. Para ver el caso de estudio, vaya a la página 62.

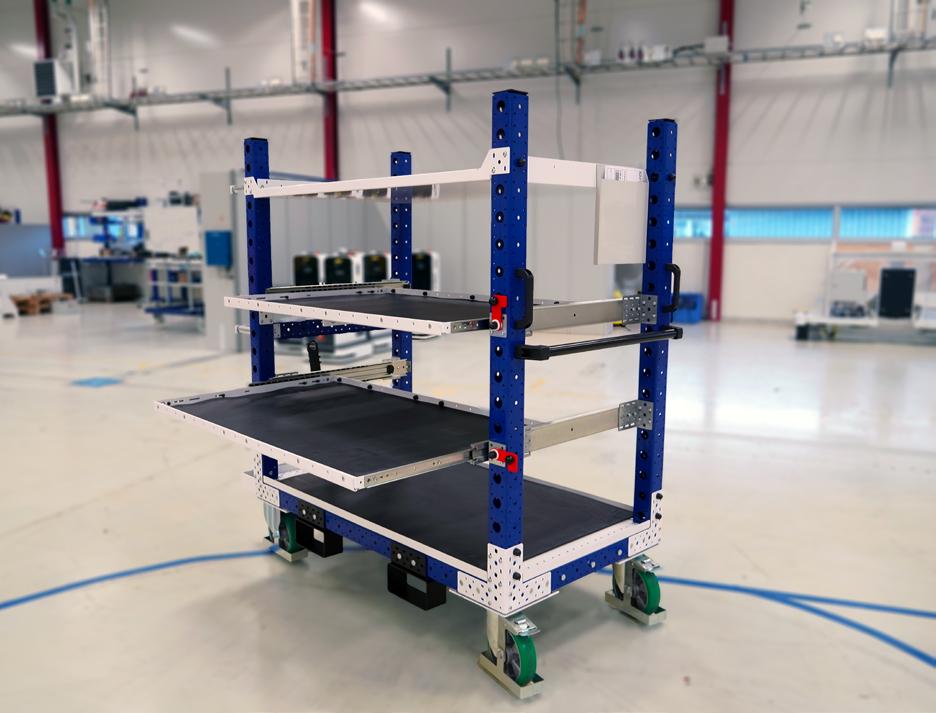

AGV con una estructura superior elevada diseñada para el transporte seguro de tarimas completamente cargadas. Equipado con un drop pin, también puede remolcar carros mecánicos en una configuración de tren de arrastre.

•

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

• •

Q-100-4122

Medida: 36 x 33 inch / 2550 x 1470 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Madre-Hija Carga: Carros Hija

AGV DE TARIMAS Información del Producto:

Q-100-7100

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 1,000 lbs / 450 kg Transportación: Rodillos de Flujo, Tugger Carga: Cajas, Totes, Partes Miscelaneas

AGV MADRE Información del Producto:

Q-100-8109

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 1,000 lbs / 450 kg Transportación: Repisas, Tugger Carga: Cajas, Totes, Partes Miscelaneas

AGV DE FLUJO

AGV DE TARIMAS •

12

Información del Producto:

AGV DE RODILLOS •

Q-100-4414

Información del Producto:

AGV REMOLCADOR DE TARIMAS •

Q-100-5419

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Cama Plana, Tugger Carga: Tarimas, Contenedores

AGV REPISAS PLANAS

Q-100-6354

Medida: 36 x 33 inch / 910 x 840 mm Capacidad de Carga: 1,000 lbs / 450 kg Transportación: Cama Plana, Tugger Carga: Tarimas

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

13

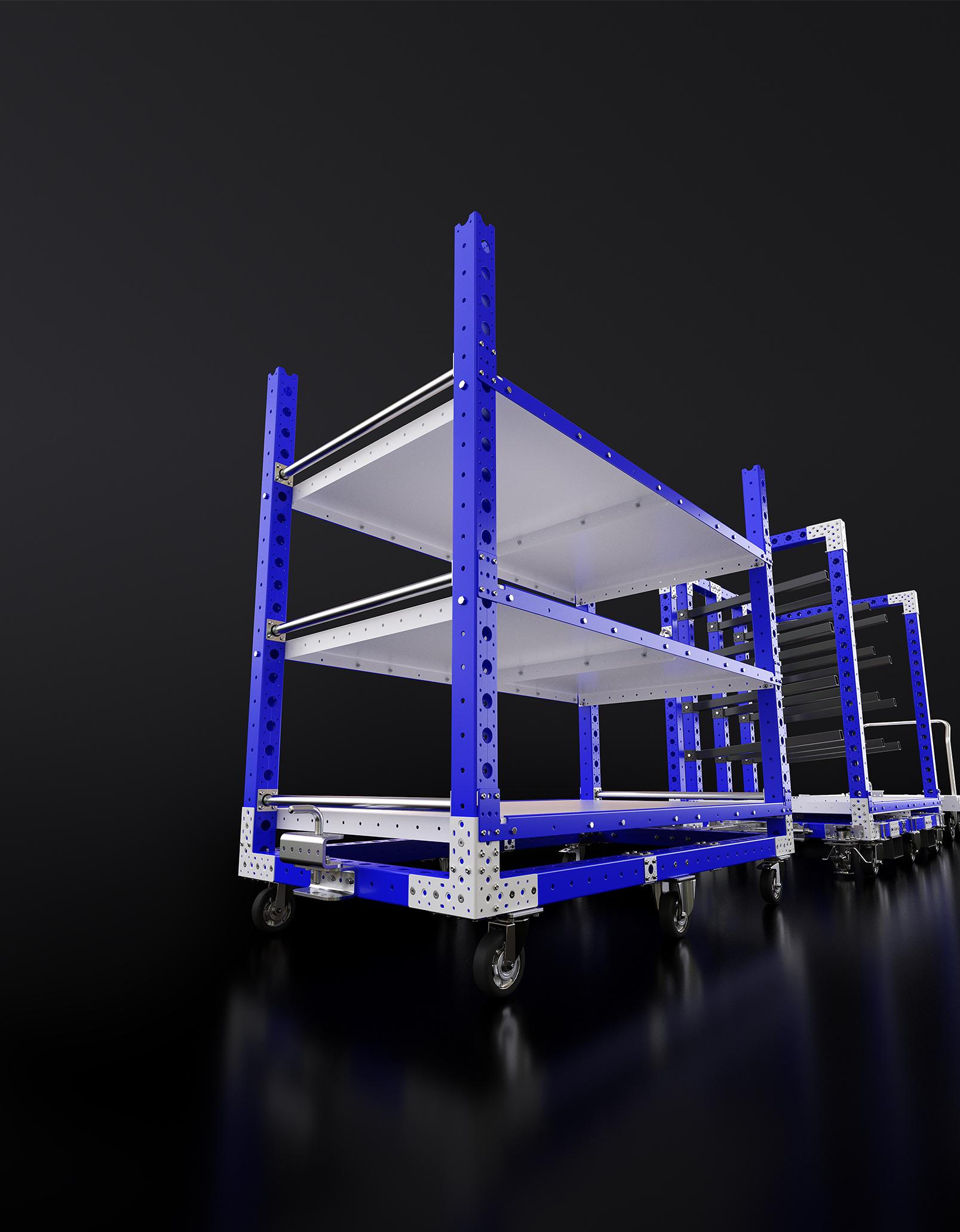

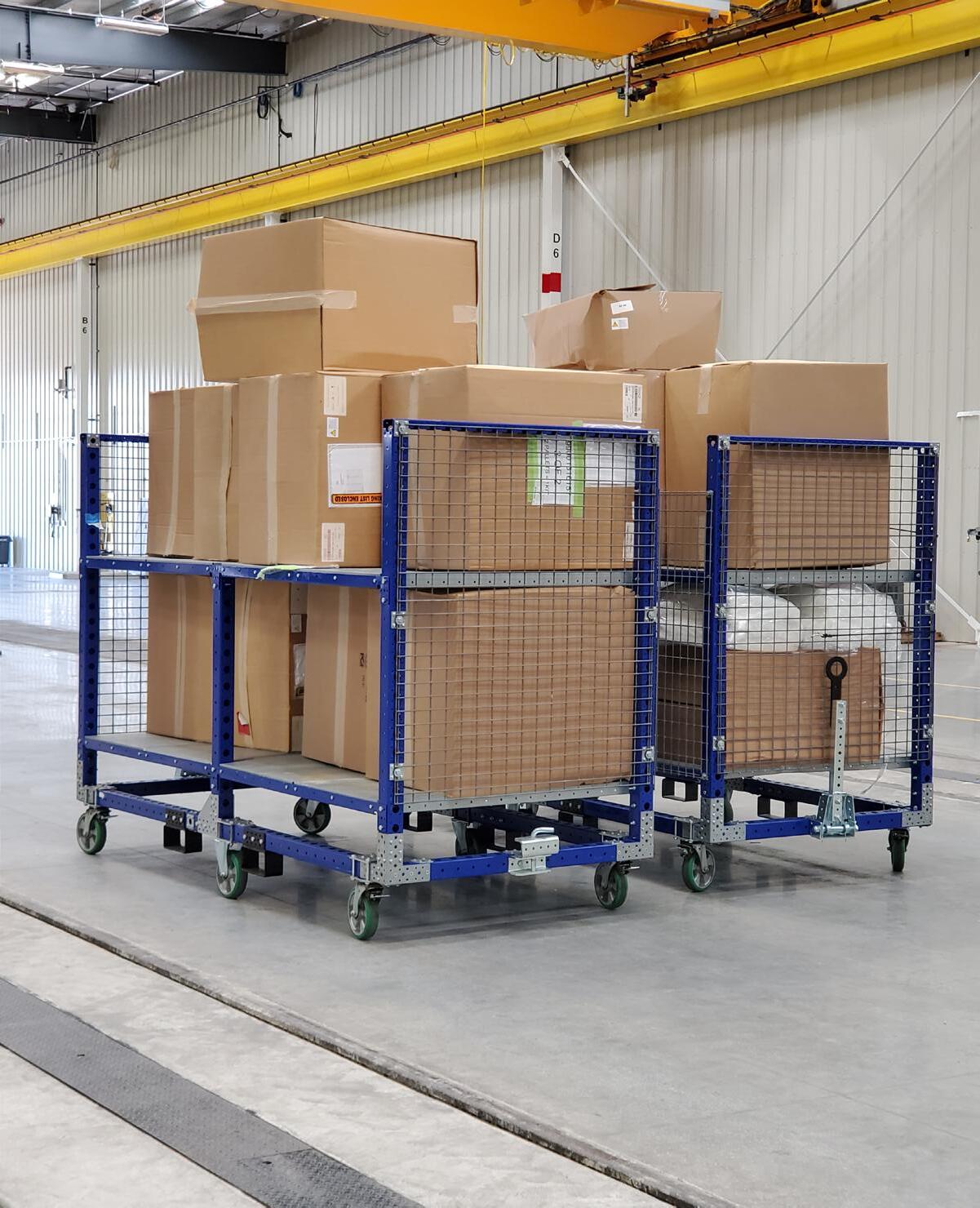

Sistema CARTS.

CONSTRUIDOS PARA DURAR

DISEÑO MODULAR

El elemento que cambia las reglas del juego en el manejo flexible de materiales.

Diseñados con acero de primera calidad de grado industrial, los carros FlexQube resisten cargas pesadas y el desgaste diario: sin compromisos, solo un rendimiento duradero.

RENDIMIENTO COMPROBADO

Basados en componentes estandarizados, los carros pueden personalizarse tanto para el transporte como para la presentación de material, mejorando los flujos de trabajo, la ergonomía y la productividad en cualquier estación de ensamblaje o picking.

EL PRIMER SISTEMA DE CARROS MECÁNICOS MODULARES DEL MUNDO – se basa en componentes estandarizados, los carros se pueden personalizar tanto para el transporte como para la presentación de material, mejorando los flujos de trabajo, la ergonomía y la productividad en cualquier estación de ensamblaje o picking.

Resistente

Personalizable

Desde ajetreadas líneas de ensamblaje hasta exigentes almacenes en las industrias de manufactura, automotriz y logística, los carros FlexQube brindan consistentemente un rendimiento uniforme y sin mantenimiento con el que puede contar, día tras día.

ADAPTADOS A SUS NECESIDADES Desde carros de arrastre de trabajo pesado hasta soluciones de kitting, creamos el diseño perfecto para su flujo de materiales para resolver sus desafíos operativos.

Flexible FÁCIL DE ADAPTAR Y RECONFIGURAR Los carros pueden desmontarse, volverse a ensamblar y ajustarse a medida que cambian las necesidades, ofreciendo un nivel único de flexibilidad que aumenta la eficiencia y ahorra tiempo y dinero.

CREZCA CON LA AUTOMATIZACIÓN Diseñados para el futuro de la automatización: los carros FlexQube evolucionan con su tecnología, adaptándose sin problemas a medida que crecen sus sistemas automatizados y su intralogística.

Los carros pueden desmontarse, volver a armarse y ajustarse conforme cambian las necesidades, ofreciendo un nivel único de flexibilidad que mejora la eficiencia y ahorra tiempo y dinero. Conoce el Sistema de Carros FlexQube, el cambio total en el manejo de materiales.

BUSQUE ESTA MARCA PARA ENCONTRAR LAS SOLUCIONES FAVORITAS DE NUESTROS CLIENTES

CASOS DE ESTUDIO

PROTERRA

EBERSPÄCHER

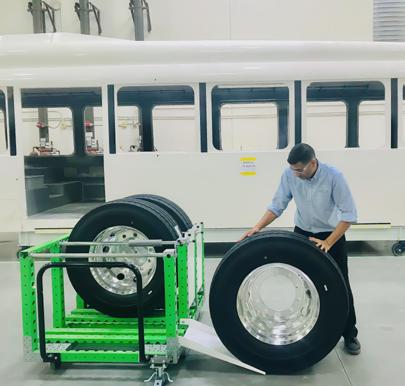

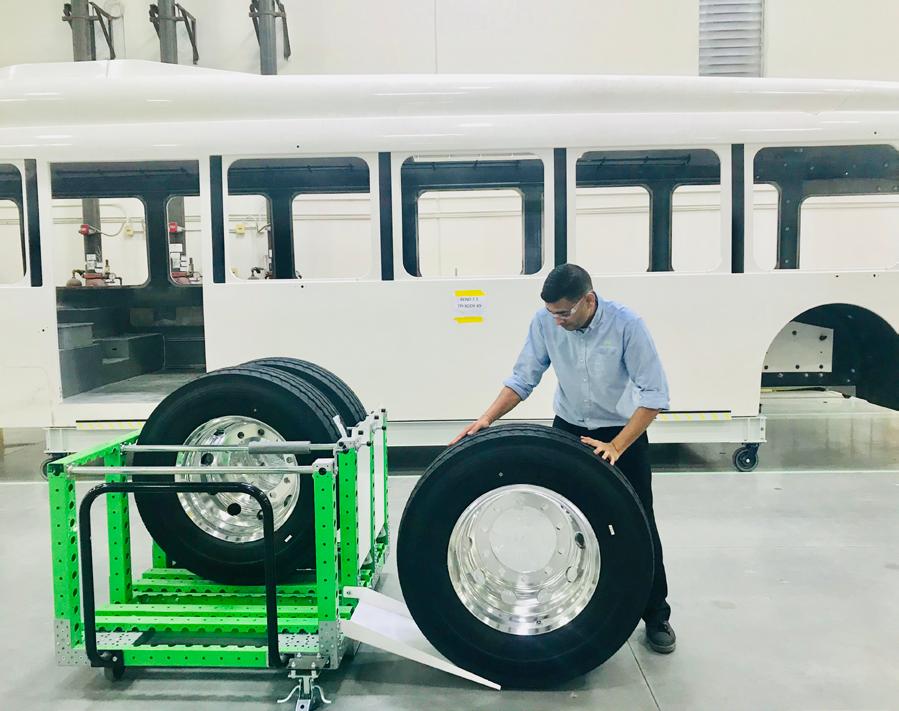

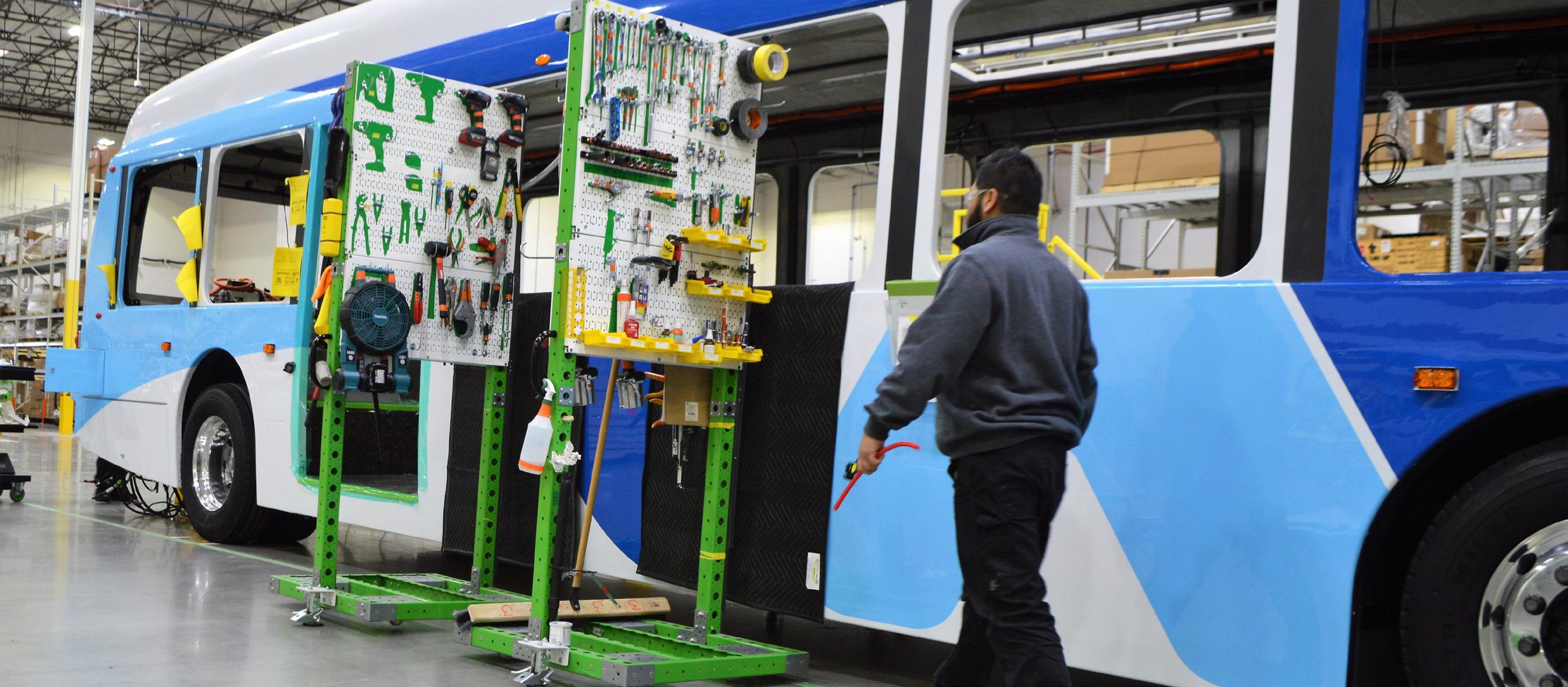

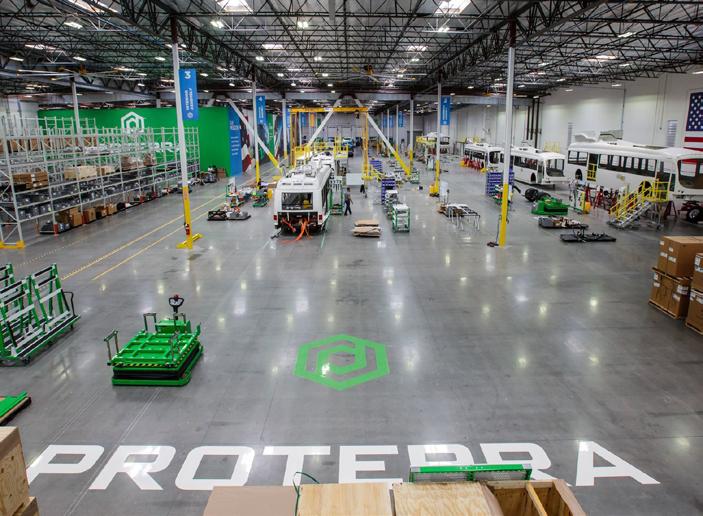

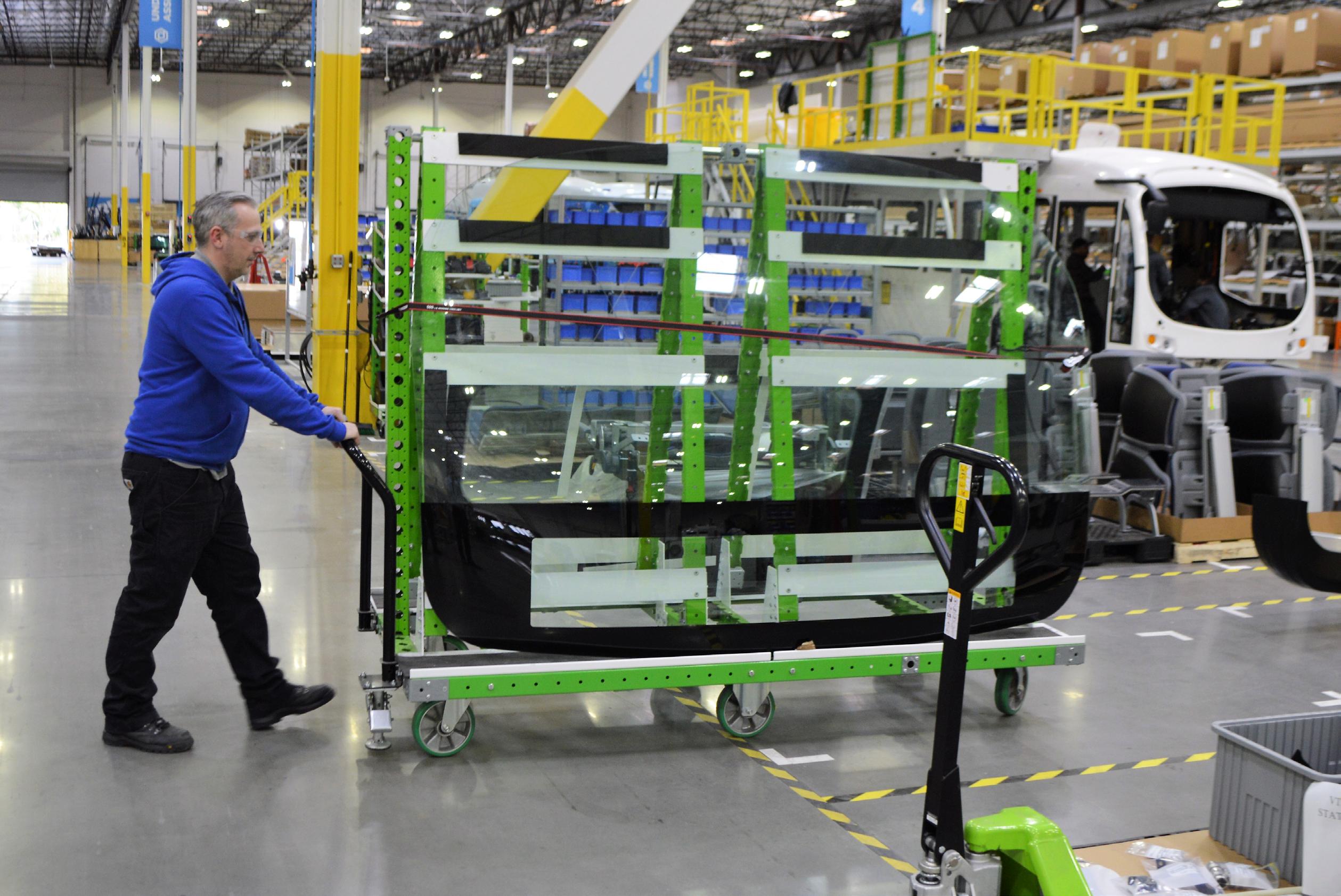

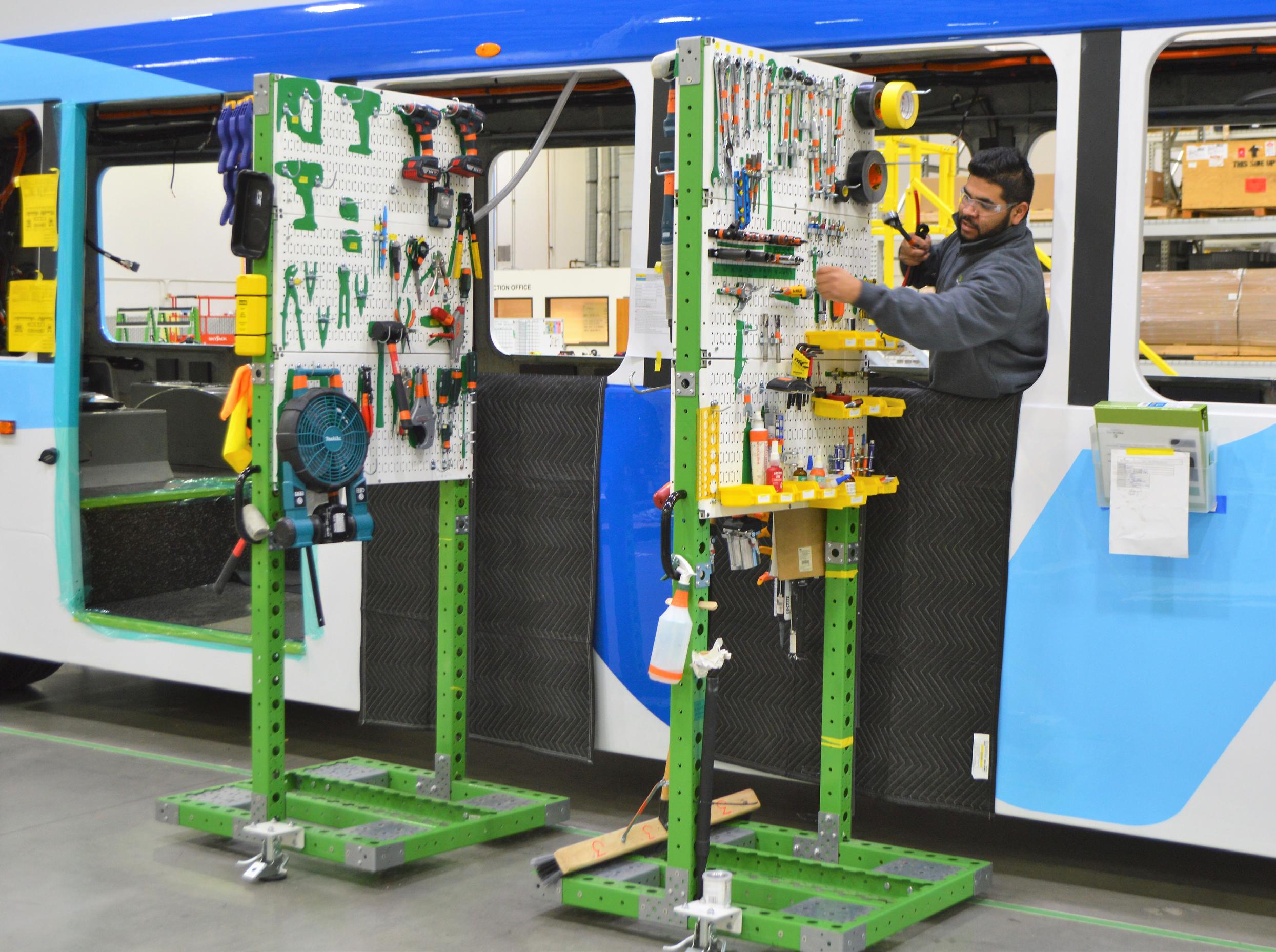

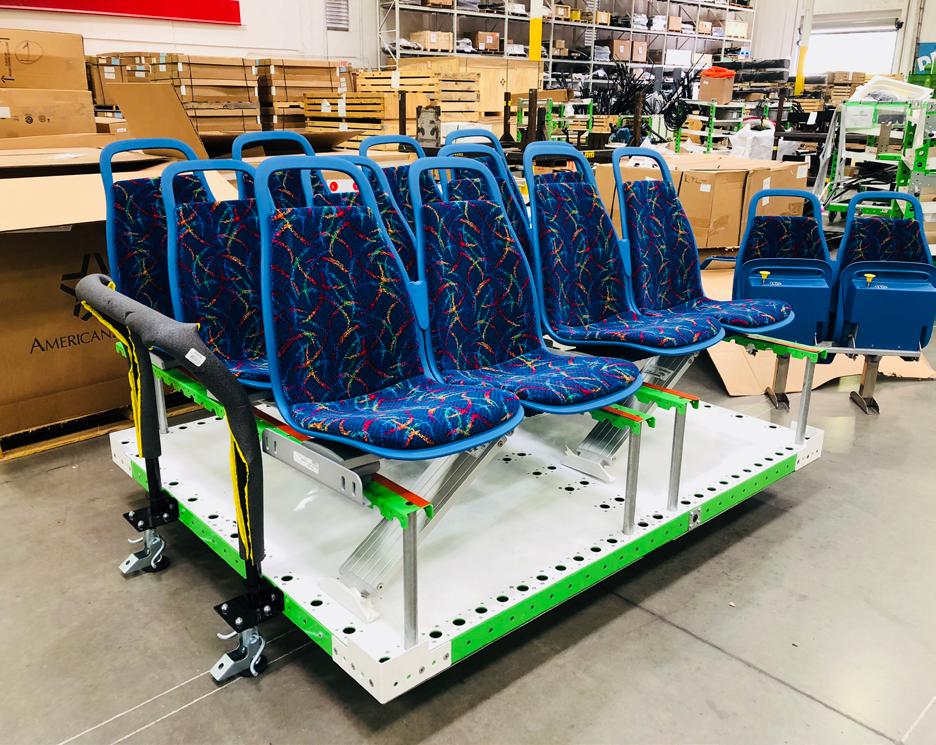

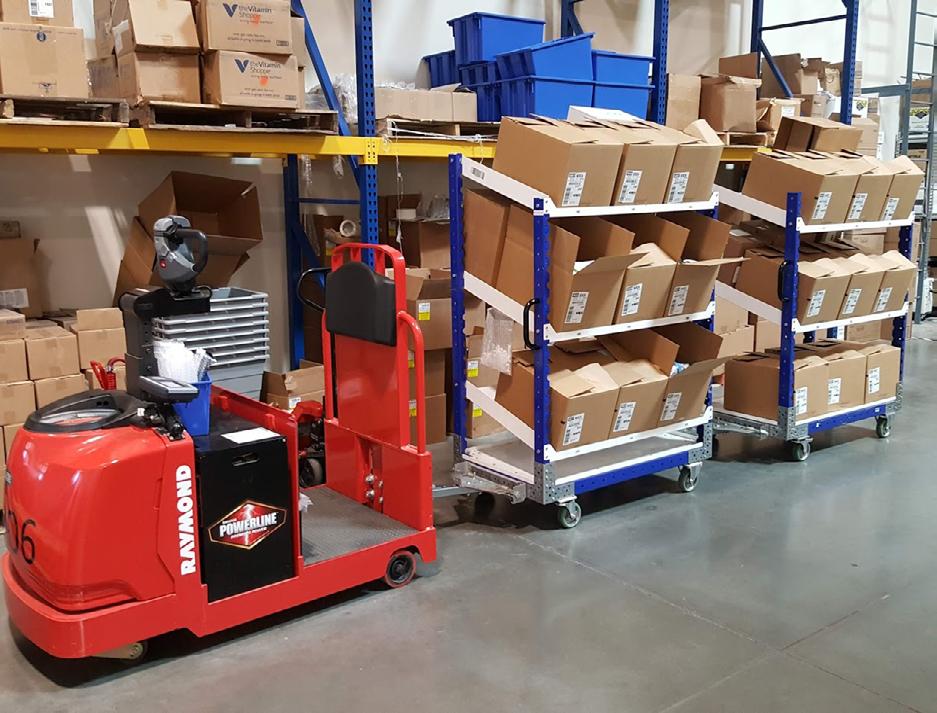

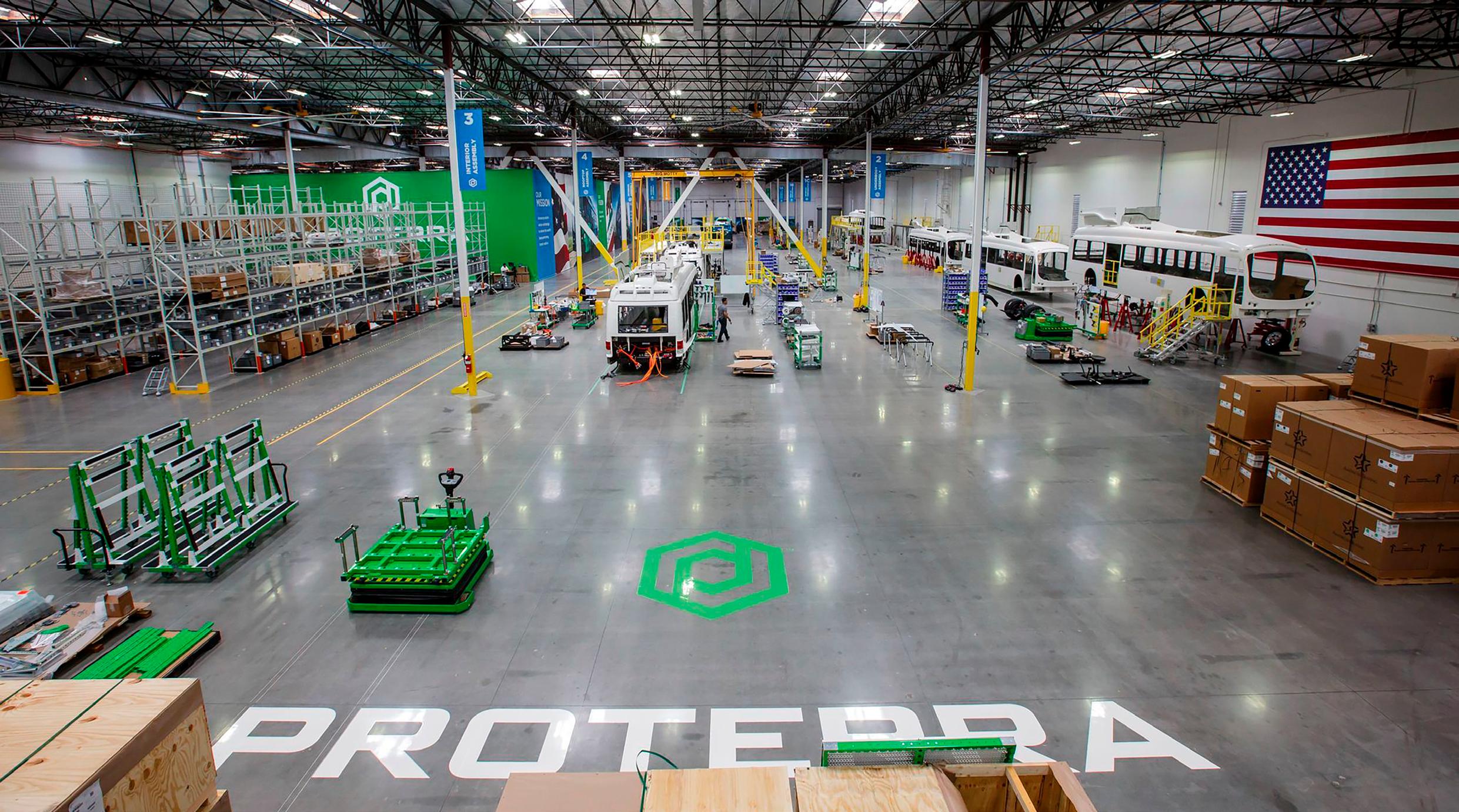

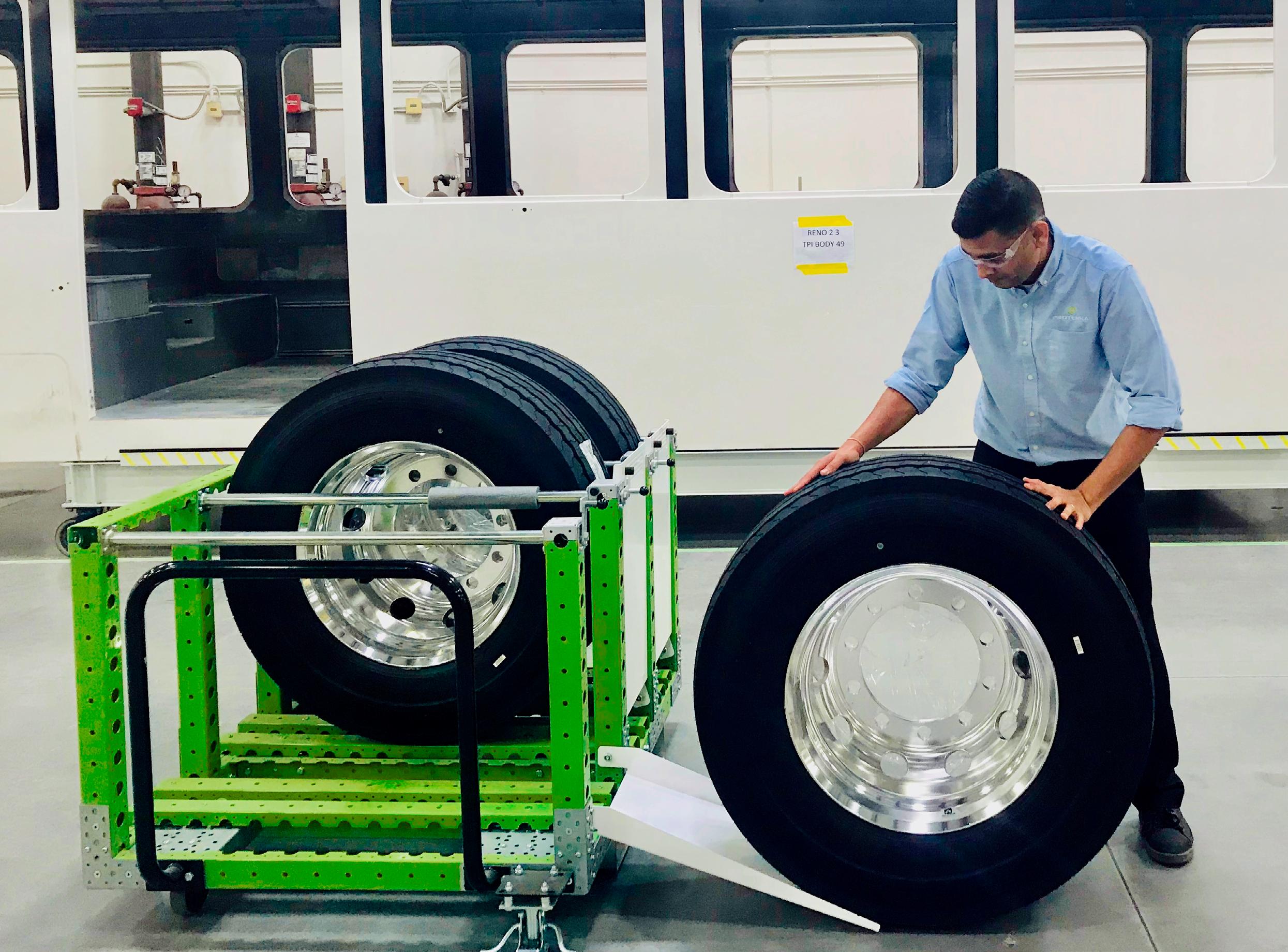

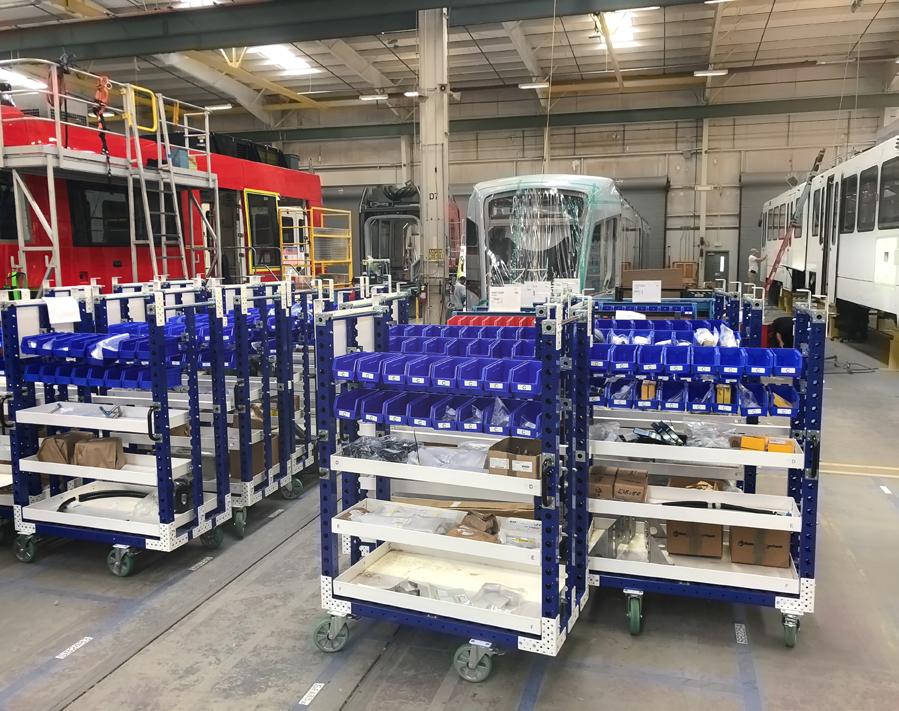

Proterra construyó dos nuevas plantas con un enfoque en el manejo flexible de materiales.

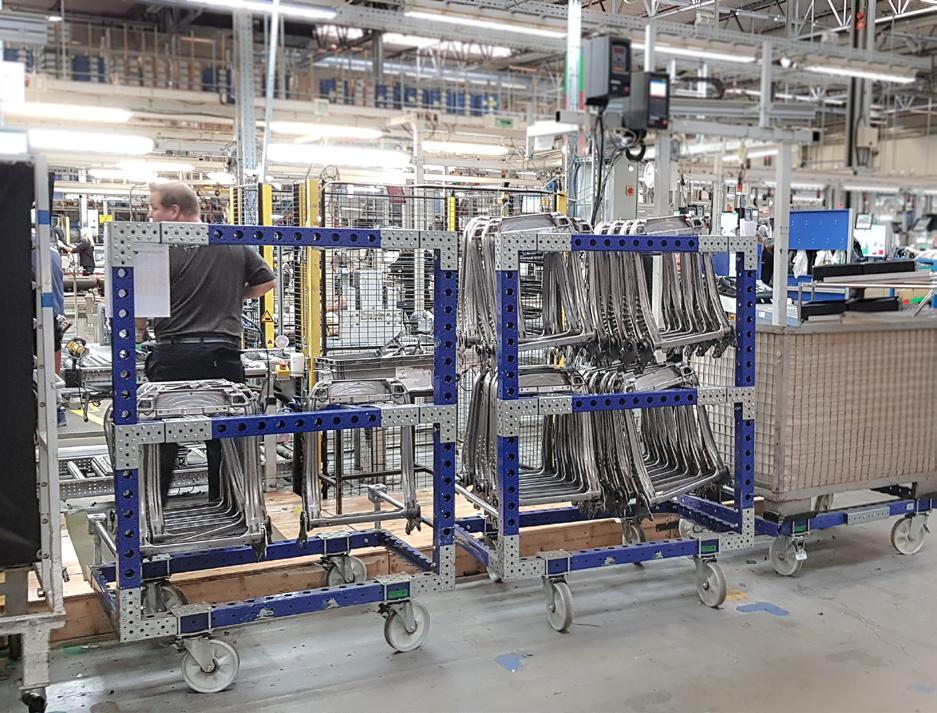

“Los carros han sido una gran mejora en lo que respecta a la ergonomía.”

PARA CASOS, VER PÁGINA 68−75

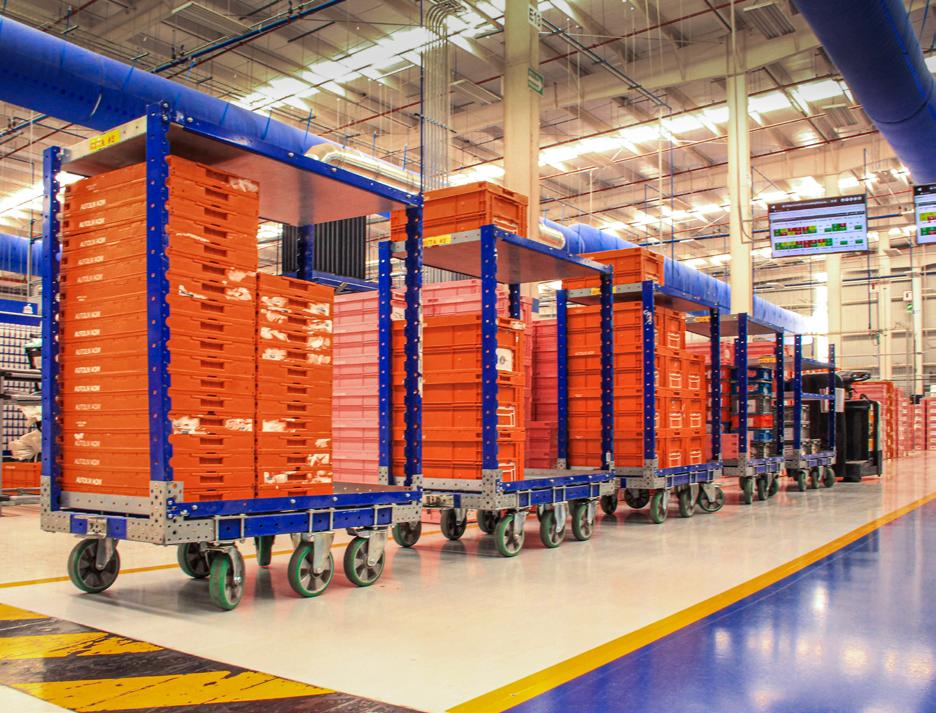

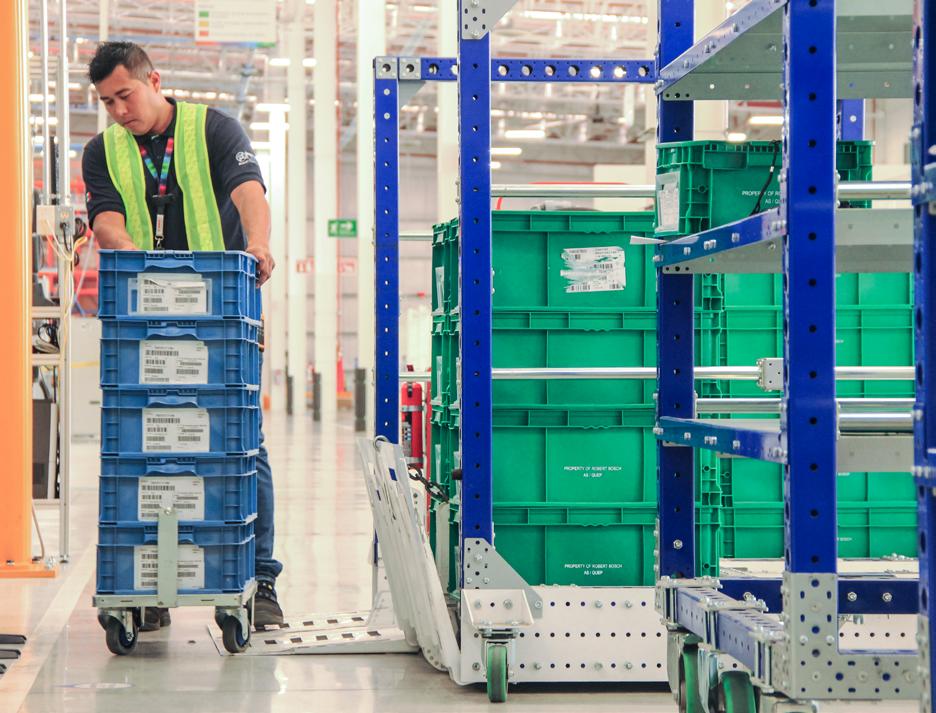

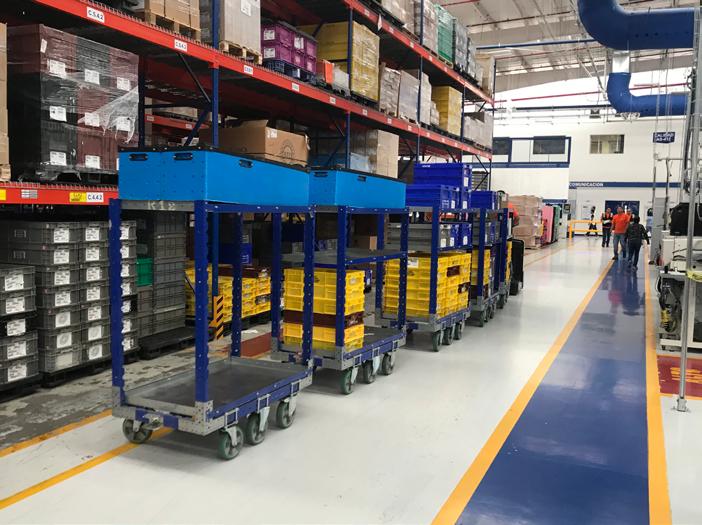

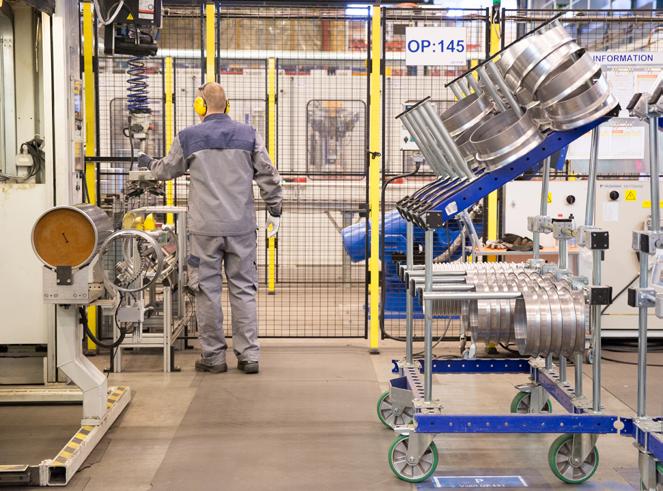

AUTOLIV Usando carros de alta calidad para reducir el tiempo de inactividad

- Maritza Zegovia, Eberspächer.

Página. 68

Página. 72

Página. 74

14

15 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

Los Fundamentos de los Carros FlexQube.

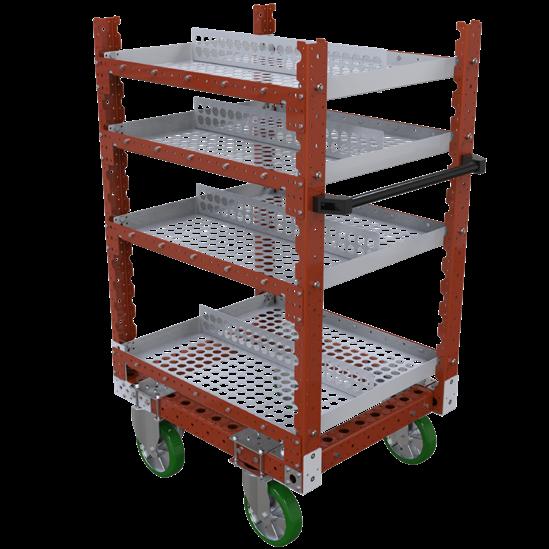

Los carros FlexQube se pueden optimizar fácilmente para el transporte de material y componentes, o tanto para el transporte como para la presentación del material al operario en la estación de ensamblaje.

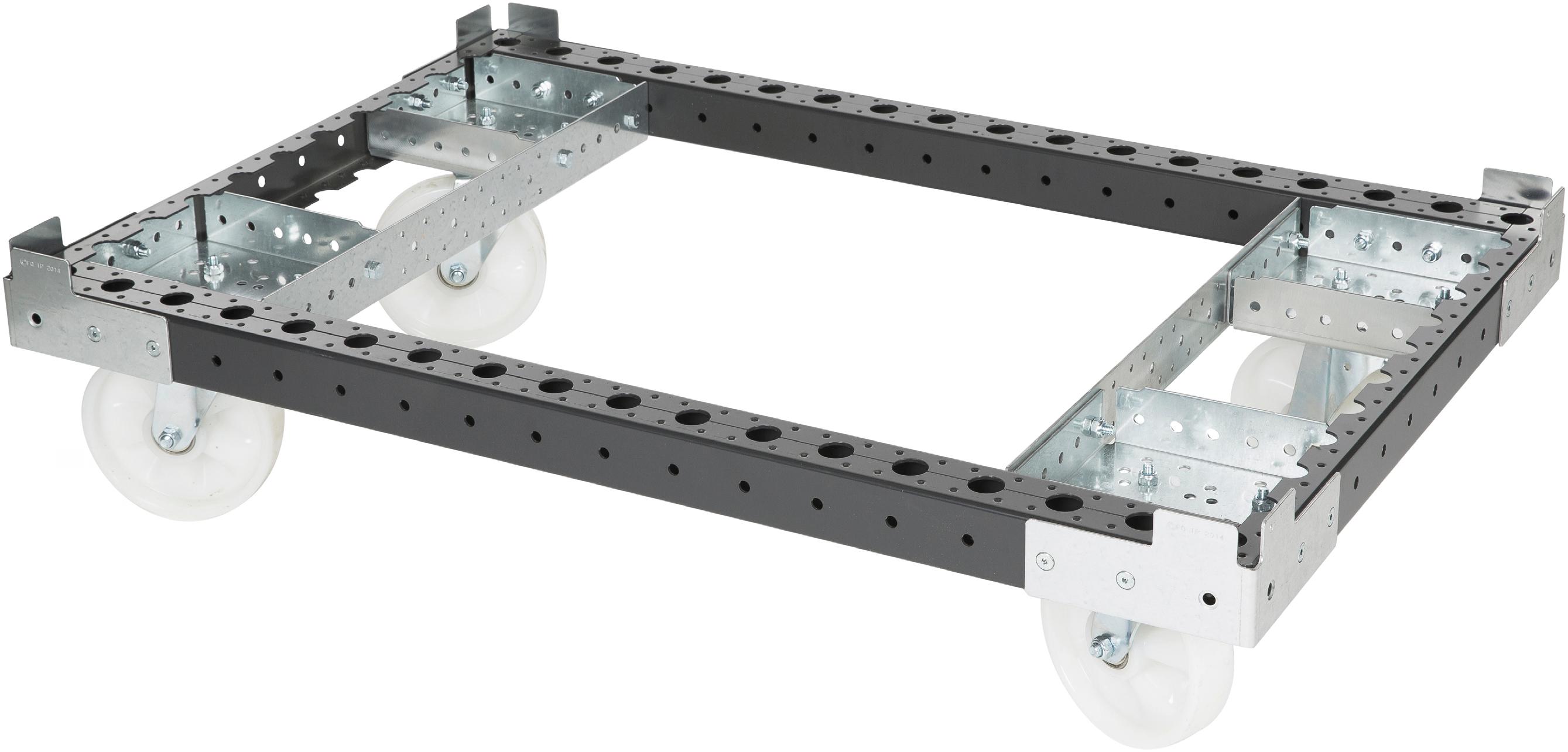

DISEÑO BÁSICO El diseño básico de un carro FlexQube es un marco inferior con una estructura superior adherida a él. El marco inferior generalmente está equipado con un juego de ruedas giratorias y fijas, manillares y barras de remolque, además de un freno.

“FLEXQUBE HA INCREMENTADO NUESTRA PRODUCTIVIDAD UN 25%” Ted Tackeberry, Carcoustics

Carros industriales con flexibilidad incorporada para futuros cambios en el diseño de componentes y la mezcla de fabricación.

PERSONALIZACIÓN La estructura superior está optimizada para el tipo de carga que se transportará. Puede ser cualquier cosa, desde una plataforma plana de acero sólido para tarimas pesadas, hasta una repisa (rack) avanzada para un kit de ensamblaje específico del modelo.

Cada uno de estos accesorios se especifica y ubica óptimamente para adaptarse a la aplicación real y a los requisitos ergonómicos. Las dimensiones del marco inferior se adaptan a sus necesidades reales.

Eche un vistazo a nuestra Biblioteca de Soluciones™ para inspirarse! www. flexqube.com

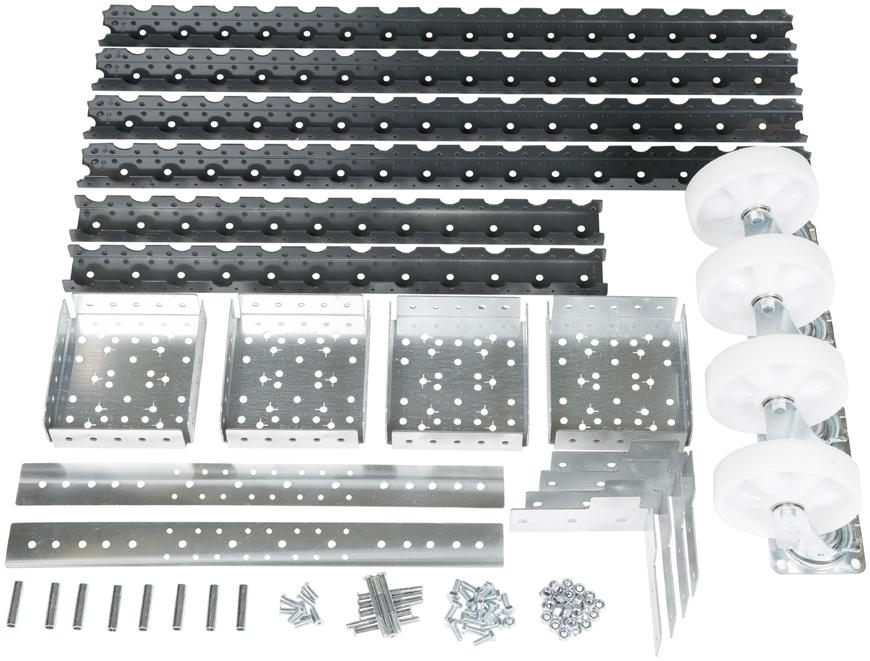

Esta es una colección estándar de componentes básicos de FlexQube. Esto incluye el FlexBeam, ruedas giratorias (casters), accesorios, sujetadores (fasteners) y pernos (bolts).

16

17 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

El módulo estándar de FlexQube.

Siete lo dice todo.

FLEXQUBE®

La interfaz y los intervalos estándar permiten a FlexQube tener un proceso de diseño muy eficiente y rápido, donde el tiempo de entrega desde los requisitos del cliente hasta el borrador del diseño puede reducirse significativamente.

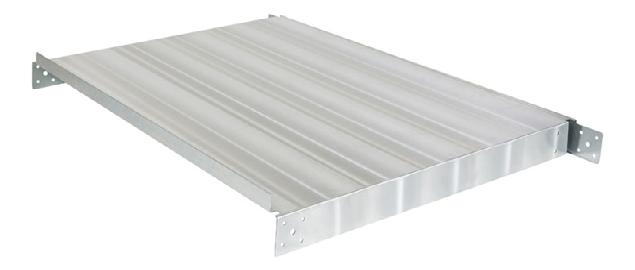

FLEXPLATE™

7 cm × 6

7 cm 7 cm

FLEXTUBE™ 7 cm

FLEXBEAM™

7 cm × 24

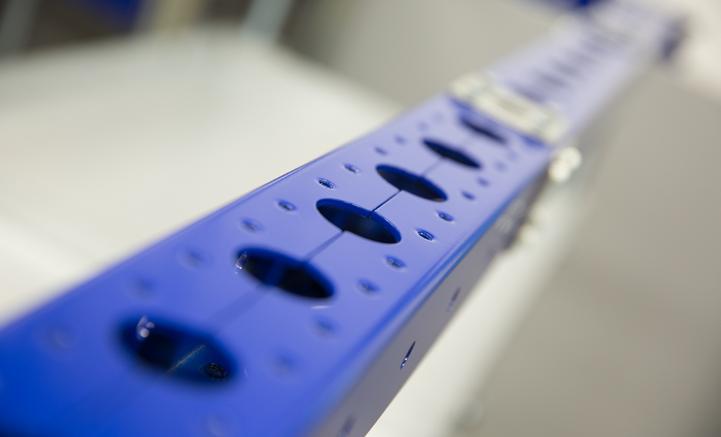

BASE DE DISEÑO DE 7 CM El sistema FlexQube se basa en el número 7. A todos los FlexTubes y FlexBeams vienen en intervalos de longitud de 7cm ay la distancia entre interfaces es de 7cm.

Dos FlexBeams crean una sección transversal cuadrada de 7×7cm y dos FlexQubes forman un cubo de 7×7×7cm. Las FlexPlates y los FlexQubes tienen la misma interfaz y, por lo tanto, se

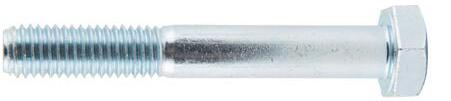

TORNILLOS ESTÁNDAR – NO SE NECESITAN HERRAMIENTAS ESPECIALES

colocan fácilmente en cualquier lugar de los FlexBeams y FlexTubes para conectarlos.

Debido a la interfaz homogénea, prácticamente todas las conexiones se realizan utilizando pernos M6. El FlexBeam también tiene un agujero M10 para conexiones de trabajo pesado y, por lo M6

M10

tanto, también se pueden utilizar pernos y tuercas M10. Esto significa que todas las conexiones se pueden realizar con un pequeño número de herramientas.

18

19 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

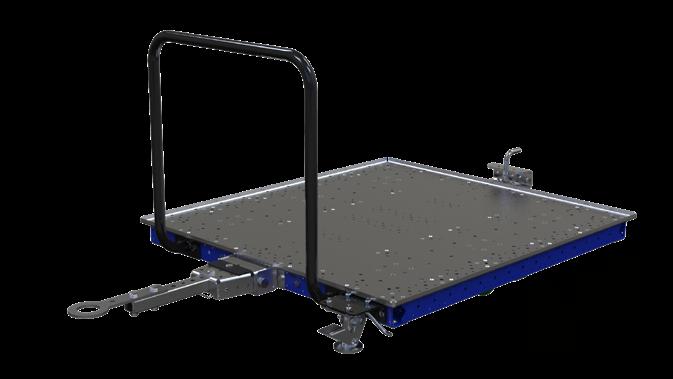

CARROS DE ARRASTRE

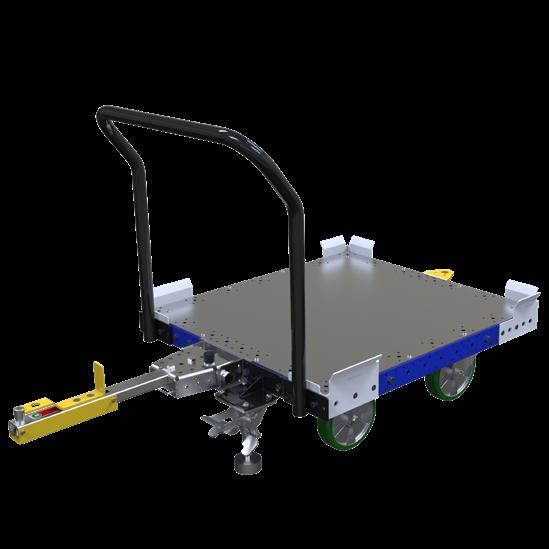

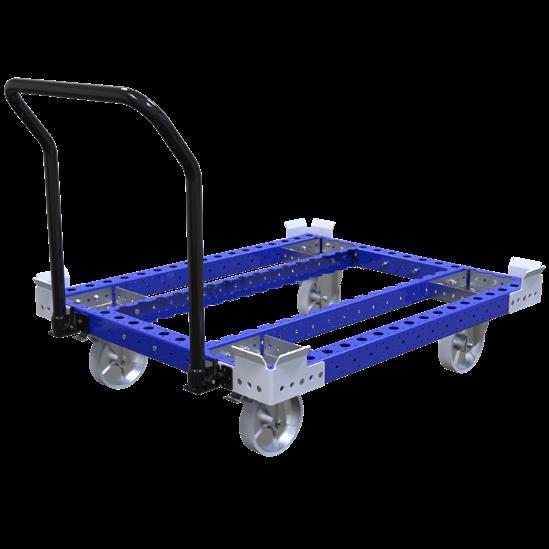

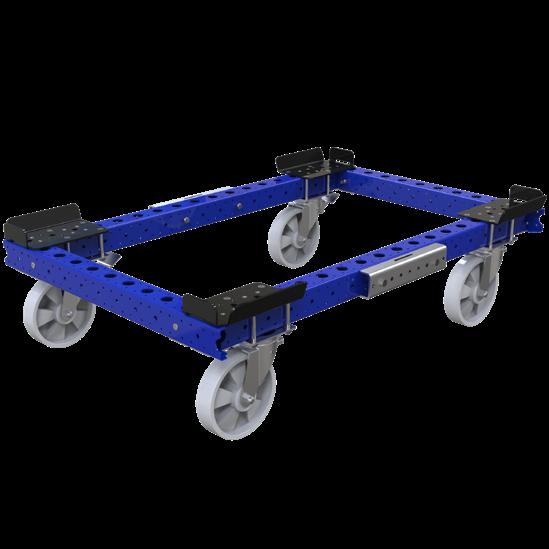

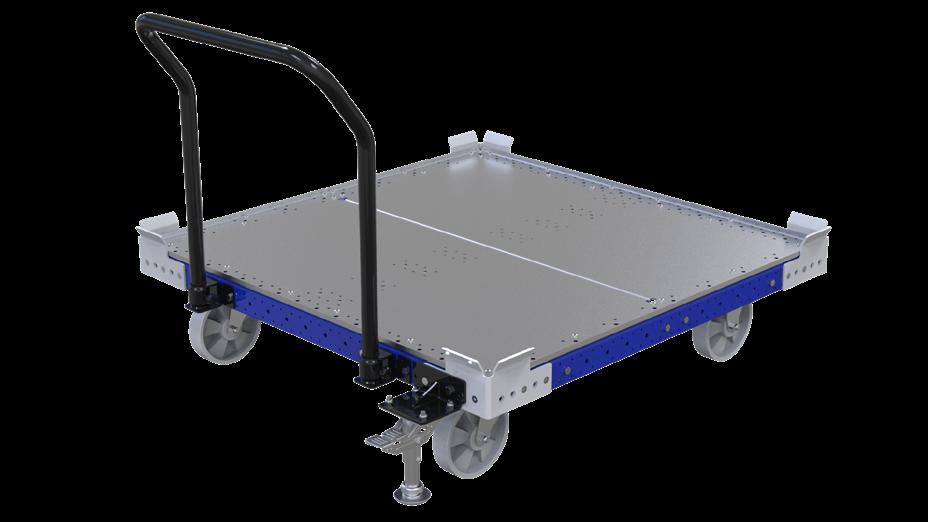

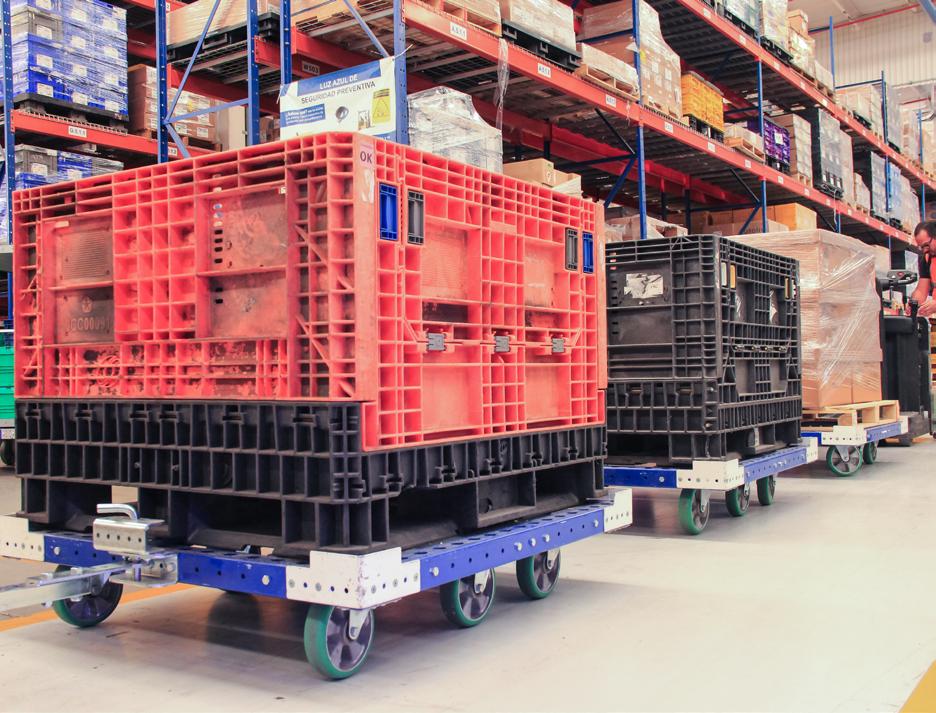

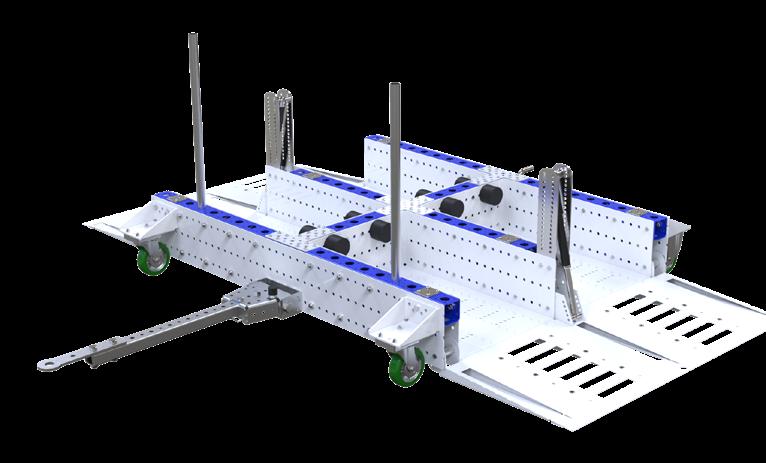

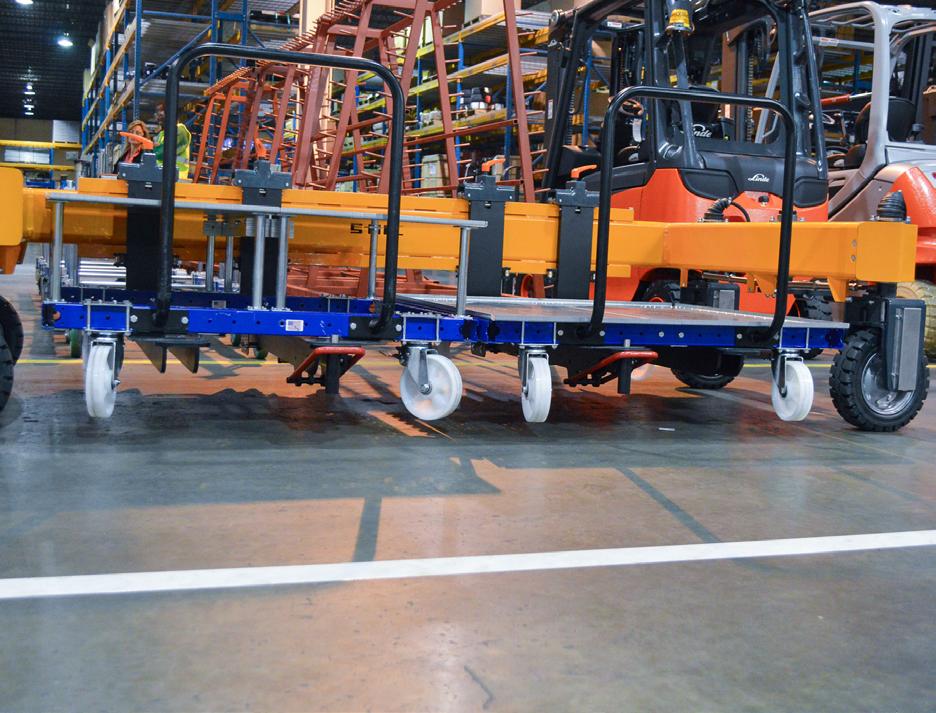

CARROS DE ARRASTRE PARA TARIMAS. Estos carros industriales para contenedores o tarimas, están equipados con ruedas de uso pesado y pueden mover hasta 4,500 libras / 2000 kg. Pueden adaptarse fácilmente a un sistema de tren de remolque. La facilidad de uso aumenta aún más gracias a la manija de empuje extraíble con freno de suelo. Todos los carros estándar para tarimas pueden adaptarse a un carro remolcable simplemente añadiendo una barra de remolque. Cada solución puede ser personalizada para adaptarse a sus necesidades.

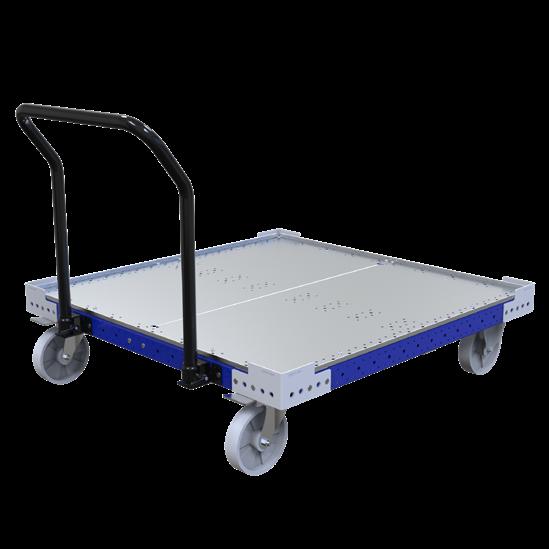

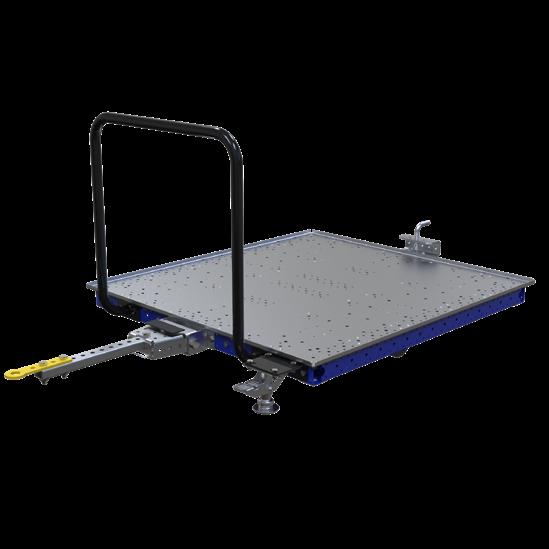

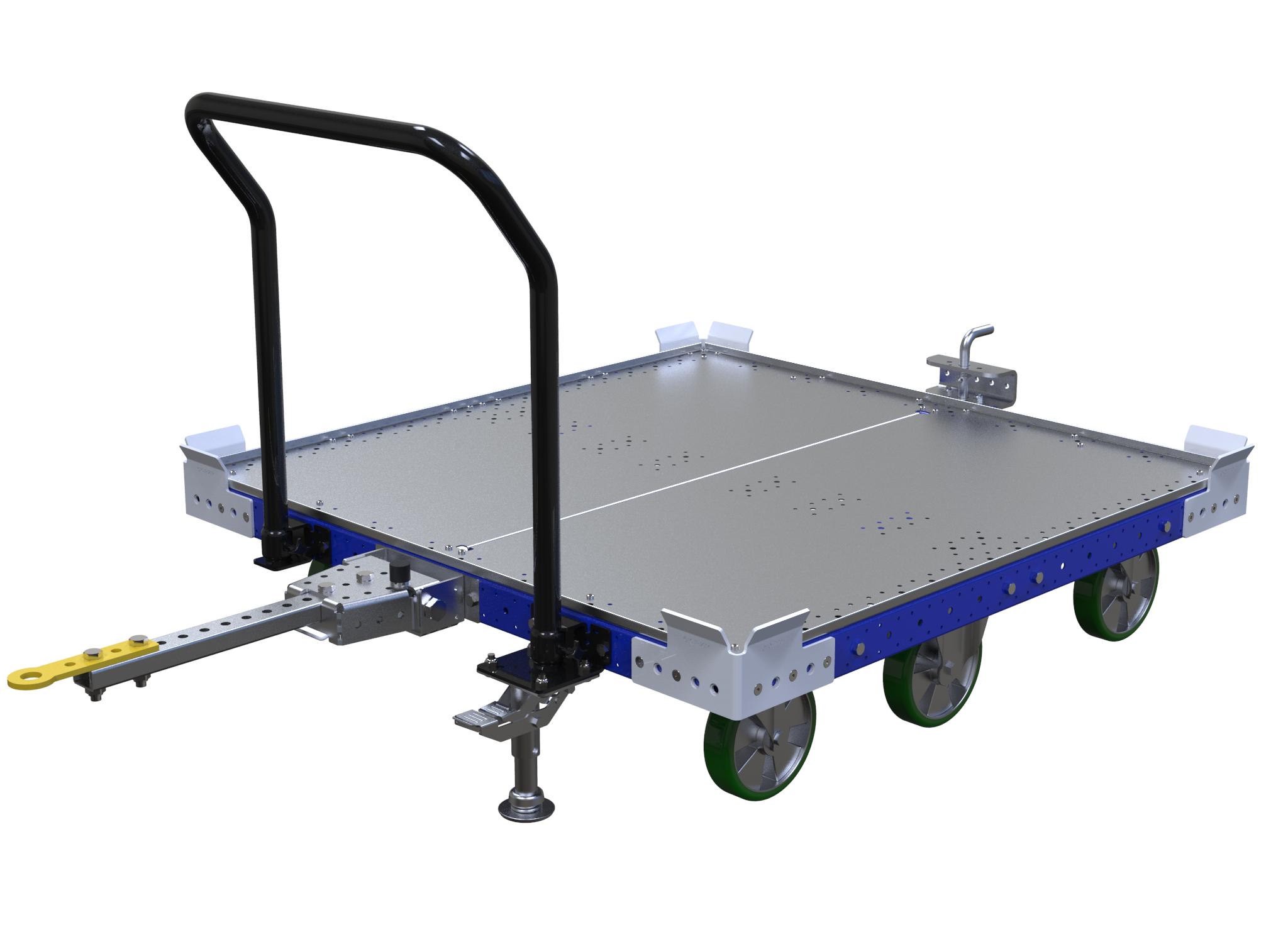

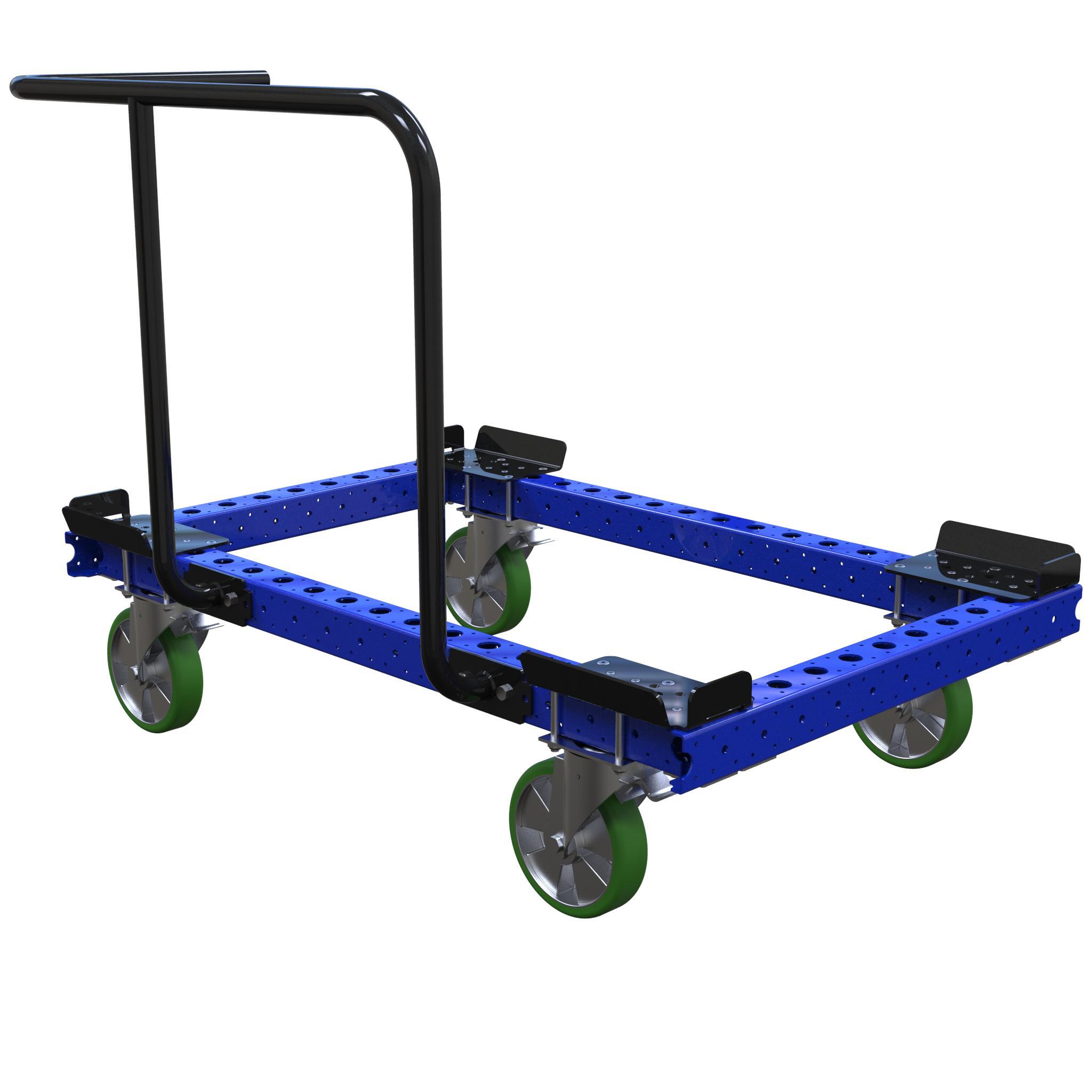

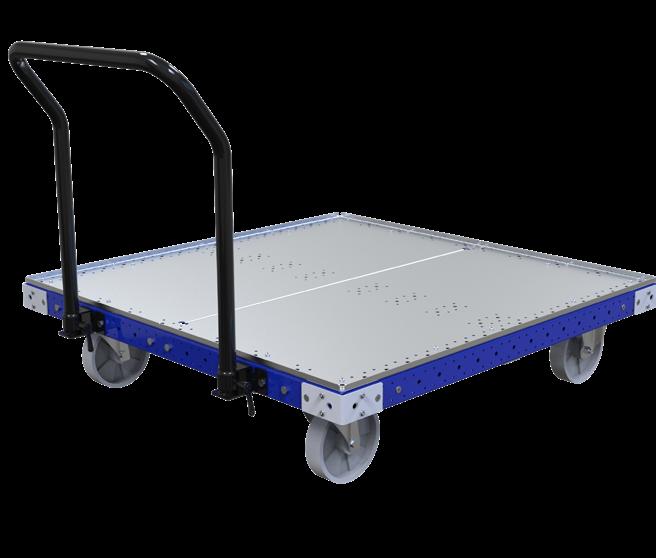

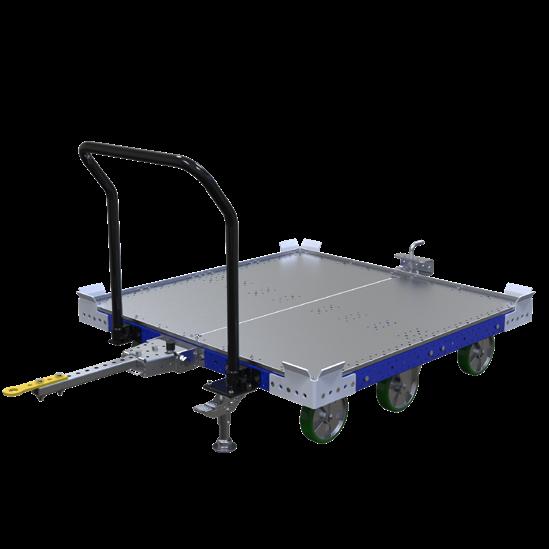

CARROS DE ARRASTRE PARA TARIMAS 50 x 50 ‘‘ / 1260 x 1260 mm Q-100-0112

CARGA PERMITIDA 2,200 lbs / 1000 kg

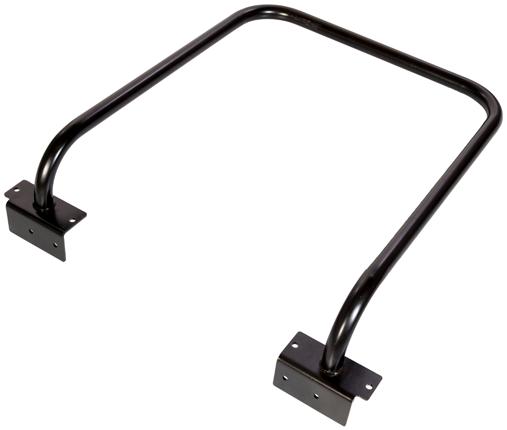

Manija Ergonómica

Con o sin plataforma de acero

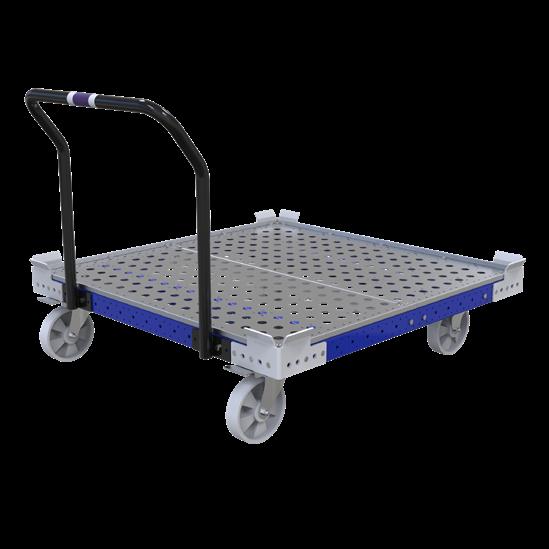

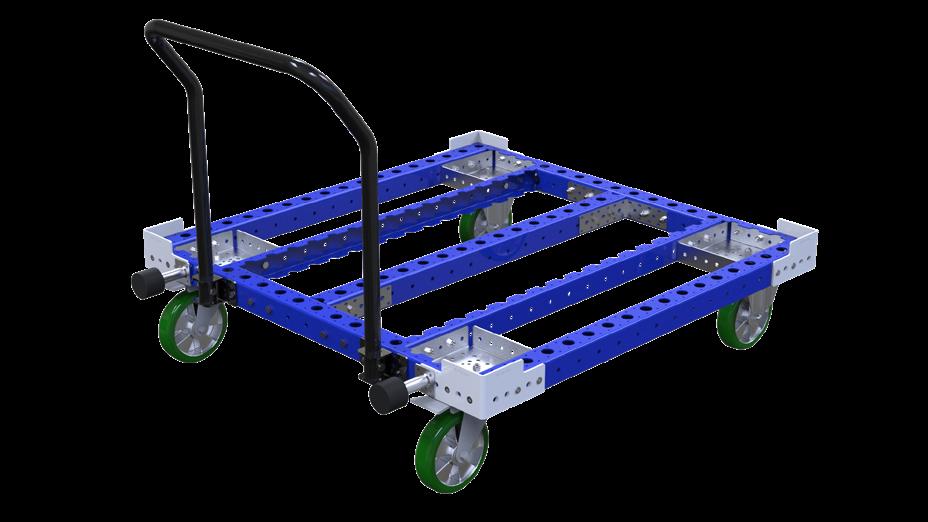

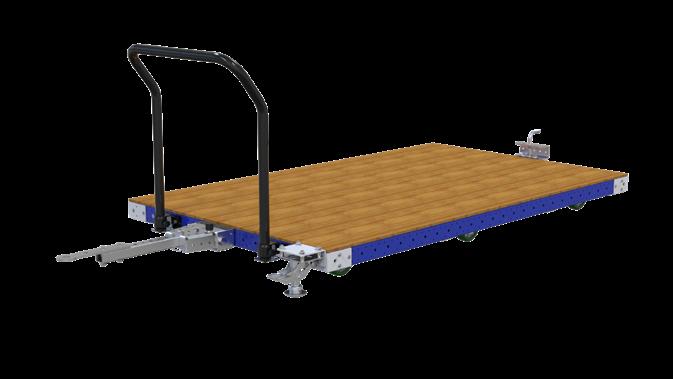

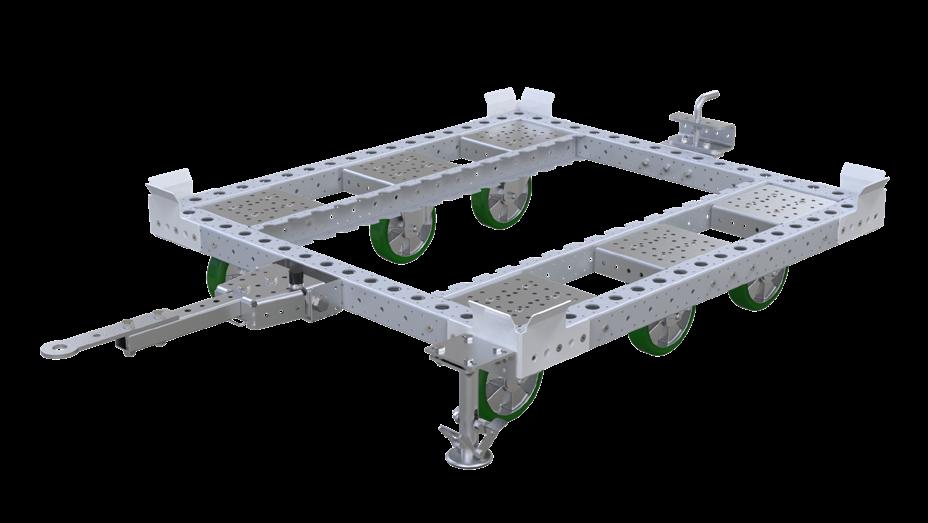

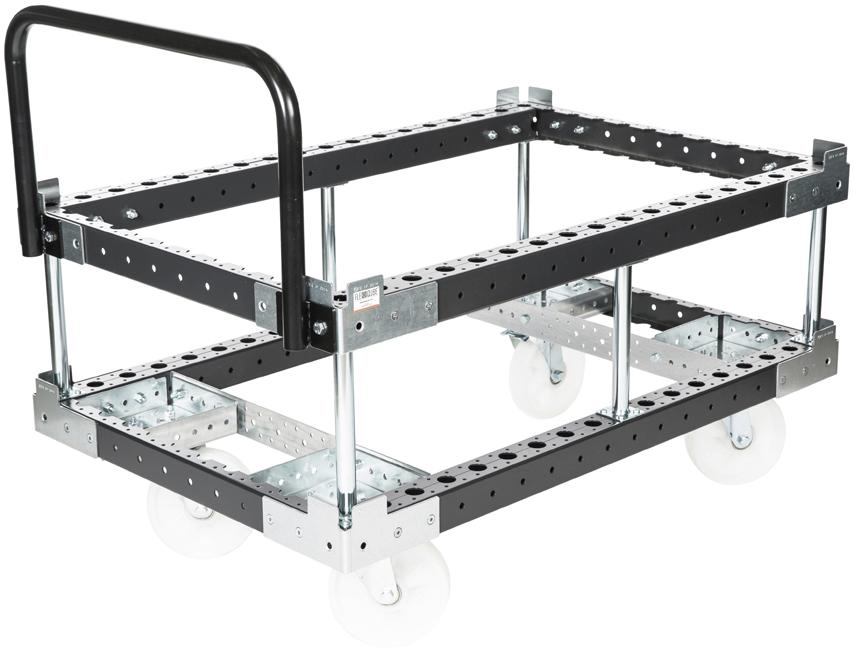

CARRO DE ARRASTRE 47 x 50 ‘‘ / 1190 x 1260 mm Q-100-1444

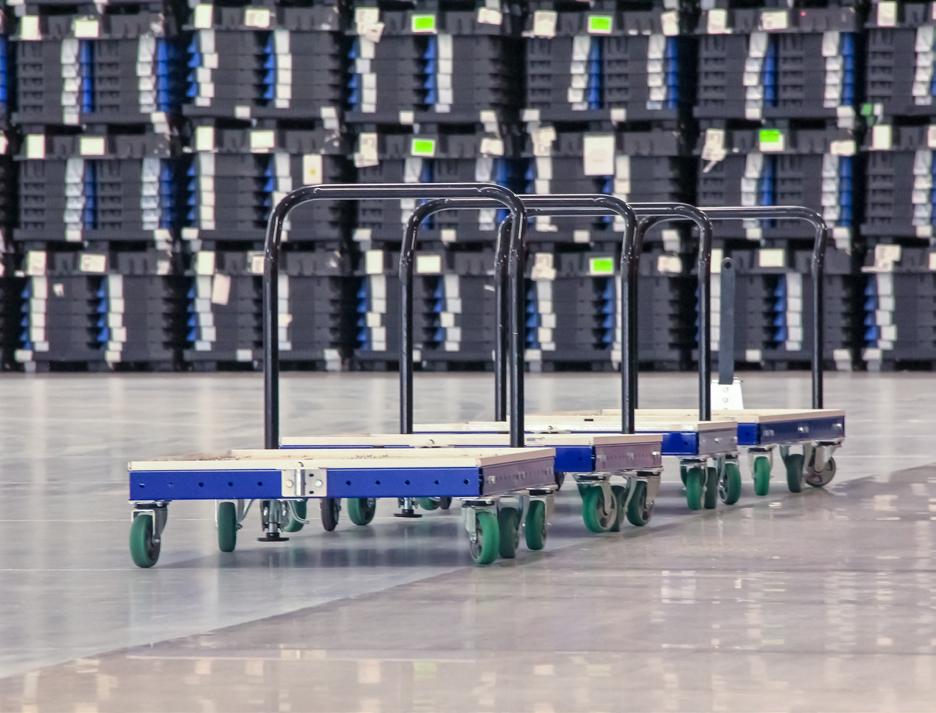

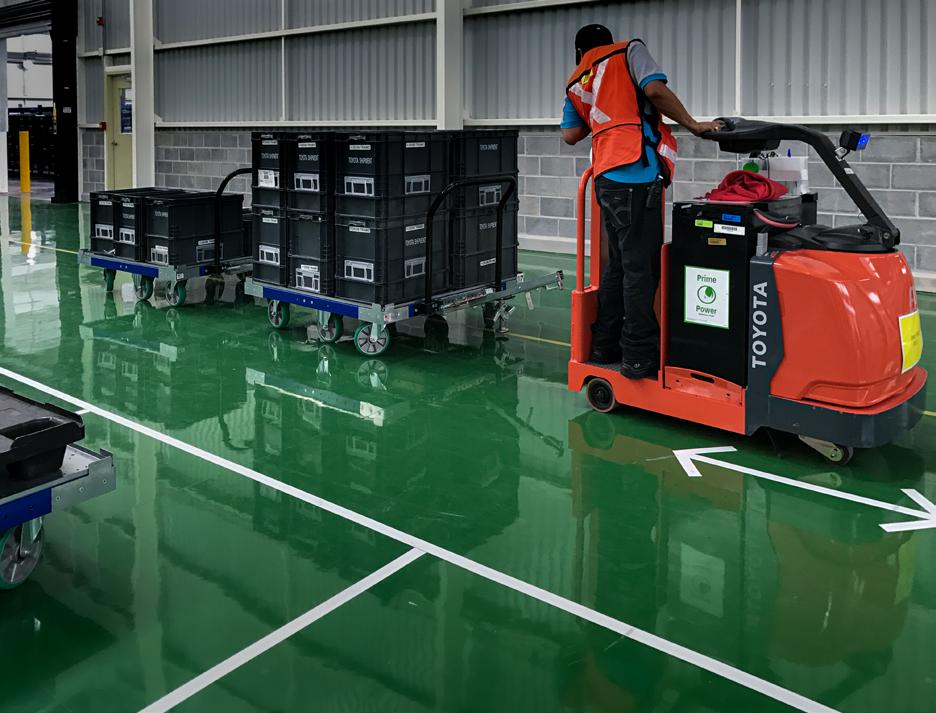

Este carro puede mover cinco carros en un tren, con una capacidad de carga máxima de 2,200 lbs / 1000 kg por carro.

Llantas de Poliuretano de Uso Rudo para un Tracking Perfecto.

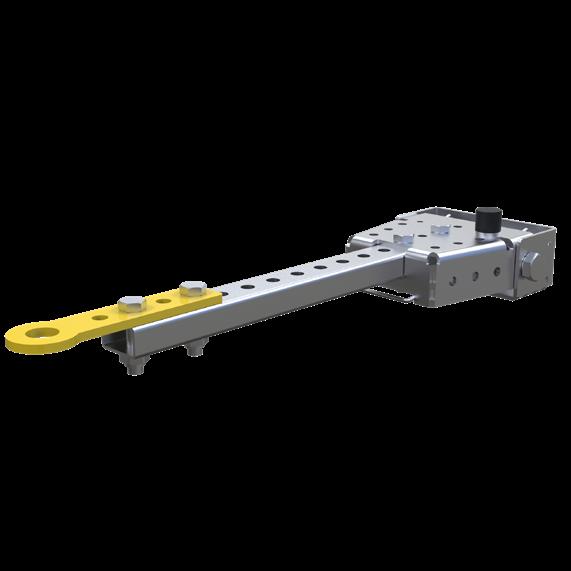

Diferentes estilos de tirones para cualquier operación

CARRO DE ARRASTRE DE PERFIL BAJO 47 x 44 ‘‘ / 1190 x 1120 mm Q-100-0595 Seguridad total con nuestros Frenos de Piso

Este carro está construido para una altura de carga mínima. Puede mover cuatro carros en un tren de arrastre, con una capacidad de carga máxima de 1,000 lbs / 450 kg por carro.

20

21 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARTS DE ARRASTRE

CARTS DE ARRASTRE Q-100-0112

CARRO DE ARRASTRE PARA TARIMAS • • • • •

Q-100-1444

• • • •

Nuestro carro más popular en el mercado norteamericano, valorado por su durabilidad, simplicidad y fácil transporte manual o en tren de arrastre.

Información del Producto: •

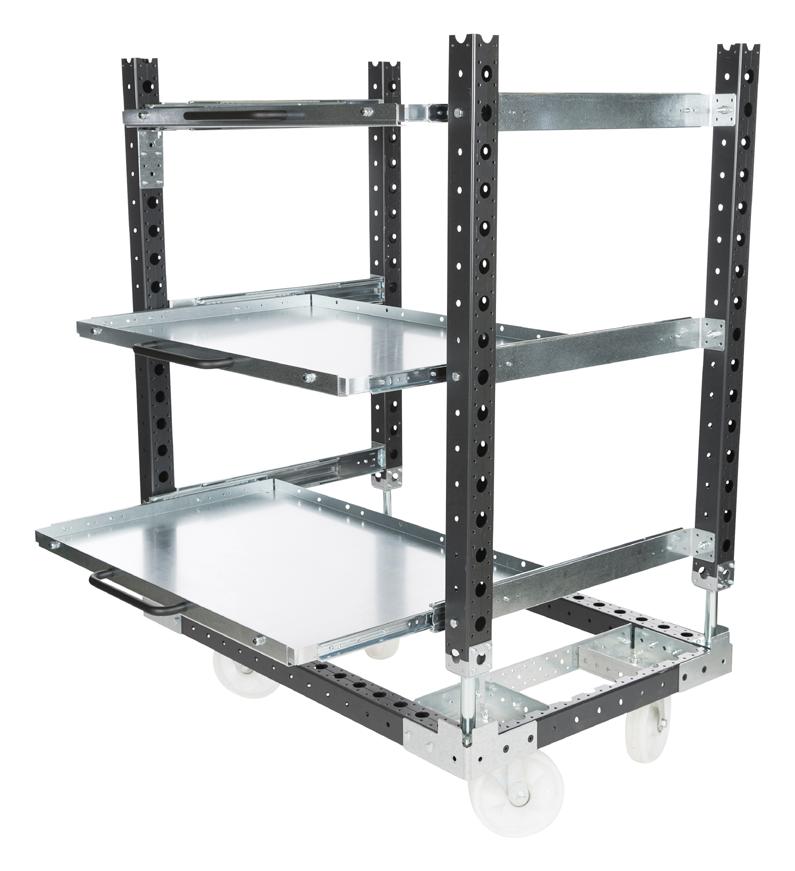

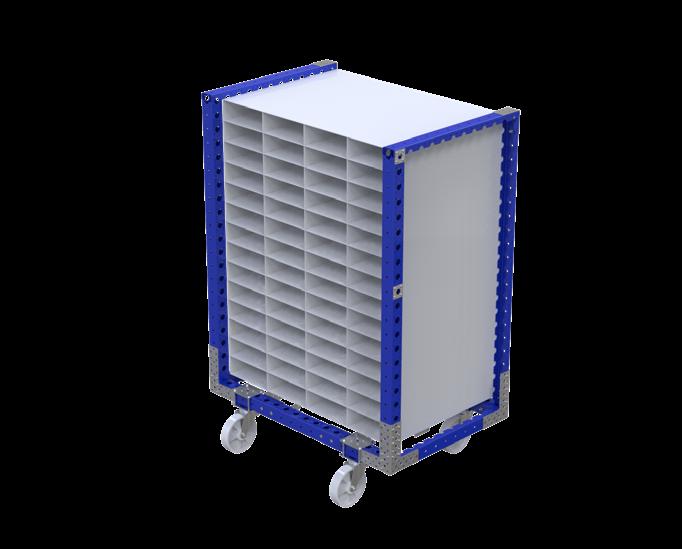

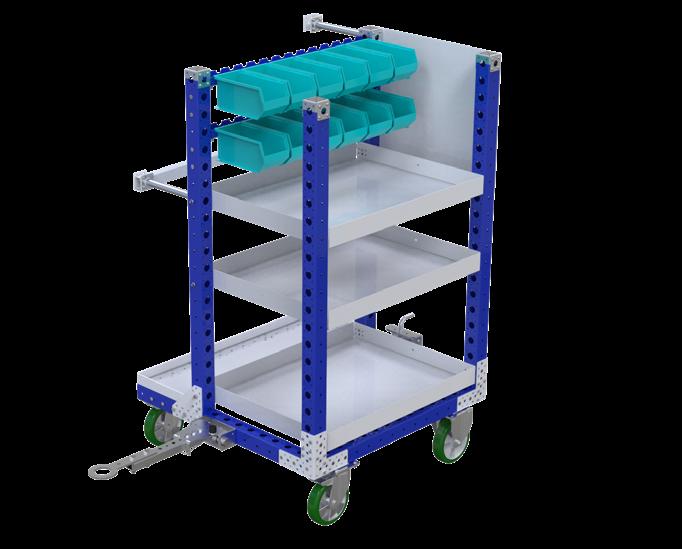

Este carro de picking está diseñado para optimizar el proceso de recogida de pedidos desde el almacén hasta el área de ensamblaje o producción. La baja altura de la plataforma facilita la carga y descarga de materiales.

Medida: 47 x 50 inch / 1190 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Capacidad en Tugger: 5 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas y Contenedores

• • • •

Medida: 47 x 44 inch / 1190 x 1120 mm Capacidad de Carga: 1,000 lbs / 450 kg Capacidad en Tugger: 4 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas, Contenedores

• • • •

Medida: 46 x 49 inch / 1168 x 1245mm Capacidad de Carga: 1,000 lbs / 450 kg Capacidad en Tugger: 4 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas, Contenedores

• • • •

Información del Producto:

Información del Producto:

•

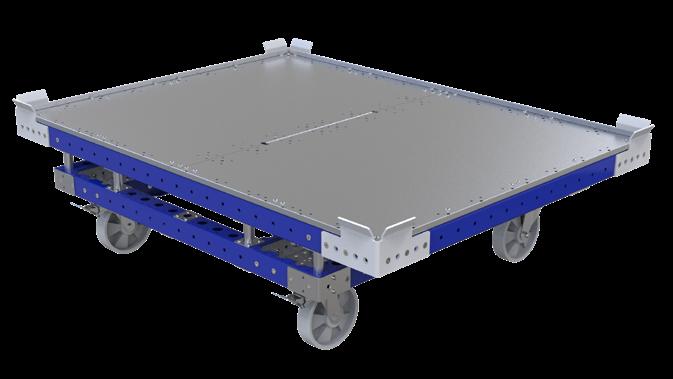

Carro de arrastre para tarimas diseñado para transportar una o más tarimas simultáneamente. Equipado con placas de esquina elevadas para asegurar la tarima durante el transporte.

Carro de arrastre estándar para tarimas diseñado para ser transportado en un tren de arrastre con excelentes propiedades de seguimiento y movimiento silencioso. Equipado con placas de esquina elevadas para asegurar la tarima durante el transporte.

• • • •

Información del Producto:

Información del Producto:

•

Carro de perfil bajo (o Low Rider) diseñado para optimizar el proceso de recogida de pedidos desde el almacén hasta el área de ensamblaje o producción. La baja altura de la plataforma facilita la carga y descarga de materiales.

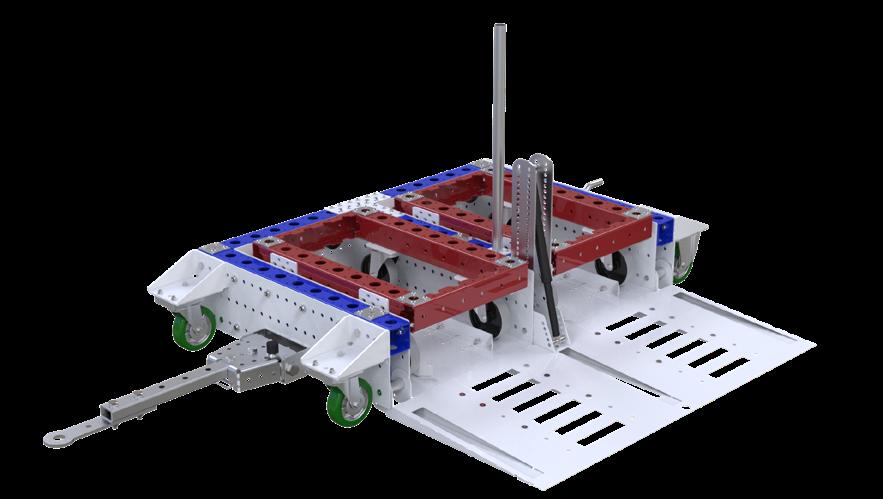

Carro de arrastre para tarimas diseñado para ser transportado en un tren de arrastre con excelentes propiedades de seguimiento y movimiento silencioso. Equipado con placas de esquina elevadas para asegurar la tarima durante el transporte.

• • • •

Información del Producto:

Carro de perfil bajo (o Low Rider) diseñado para optimizar el proceso de recogida de pedidos desde el almacén hasta el área de ensamblaje o producción. La baja altura de la plataforma facilita la carga y descarga de materiales.

Carro de arrastre para tarimas diseñado para ser transportado en un tren de arrastre con excelentes propiedades de seguimiento y movimiento silencioso.

• • • • •

Q-100-1330

Medida: 33 x 50 inch / 840 x 1260 mm Capacidad de Carga: 1,110 lbs / 500 kg Capacidad en Tugger: 5 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas

Q-100-6573

Medida: 36 x 33 inch / 910 x 840 mm Capacidad de Carga: 2,200 lbs / 1000 kg Capacidad en Tugger: 4 en Tren Forma de Remolque: Liberación de Pie Carga: Tarimas

CARRO DE ARRASTRE PARA TARIMAS

Información del Producto:

Q-100-2257

Medida: 47 x 77 inch / 1190 x 1960 mm Capacidad de Carga: 1,500 lbs / 700 kg Capacidad en Tugger: 5 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas, Partes Miscelaneas

CARRO DE ARRASTRE PARA TARIMAS

CARRO DE ARRASTRE DE PERFIL BAJO •

•

CARRO DE ARRASTRE

CARRO DE ARRASTRE DE PERFIL BAJO •

Q-100-0074

Información del Producto:

CARRO DE ARRASTRE •

Q-100-0595

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Capacidad en Tugger: 4 en Tren Forma de Remolque: Tiron y Jalon Carga: Tarimas, Contenedores

CARRO DE PICKING

Q-100-6023

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Capacidad en Tugger: 3 en Tren Forma de Remolque: Liberación de Pie Carga: Tarimas, Contenedores

22

23 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS PARA TARIMAS

CARROS PARA TARIMAS. Los carros industriales para tarimas están construidos para el transporte de trabajo pesado de tarimas o contenedores estándar de EE. UU. (48x45 or 48x48 in) a y de la UE, y pueden mover materiales de hasta 3000 lbs / 1360 kg. isponibles con o sin plataforma de acero, pueden incluir manillares ergonómicos, frenos de piso y ruedas giratorias o fijas. El sistema FlexQube le permite personalizar los carros según sus necesidades exactas, y muchos modelos son compatibles con el Sistema de Tren de Arrastre STILL LiftRunner.

CARRO PARA TARIMAS

50 x 33 ‘‘ / 1260 x 840 mm Q-100-0492

CARGA PERMITIDA

1,100 lbs / 500 kg Al añadir un accesorio de barra de remolque, todos los carros se pueden adaptar a una solución de tren de arrastre.

Cualquier forma y diseño con, por ejemplo, plataformas de acero, guías de esquina y colores.

Manija Ergonómica

CARRO PARA TARIMAS 50 x 50 ‘‘ / 1260 x 1260 mm Q-100-1079

Este carro de trabajo extra pesado viene sin una plataforma de acero, y tiene una capacidad de carga máxima de 3,000 lbs / 1360 kg.

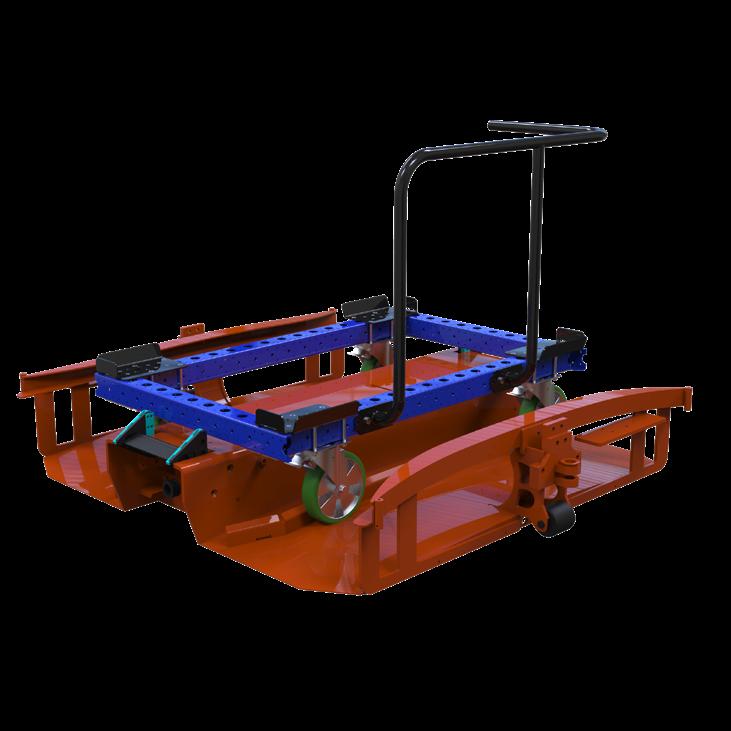

Compatible con B-Frames en el Sistema de Tren de Arrastre STILL LiftRunner.

Ruedas giratorias de poliuretano de uso rudo para un seguimiento óptimo.

CARRO DE CAMA PLANA 50 x 50 ‘’ / 1260 x 1260 mm Carros flexibles para tarimas con opciones para elegir el tipo de ruedas giratorias y manijas.

Q-100-2339

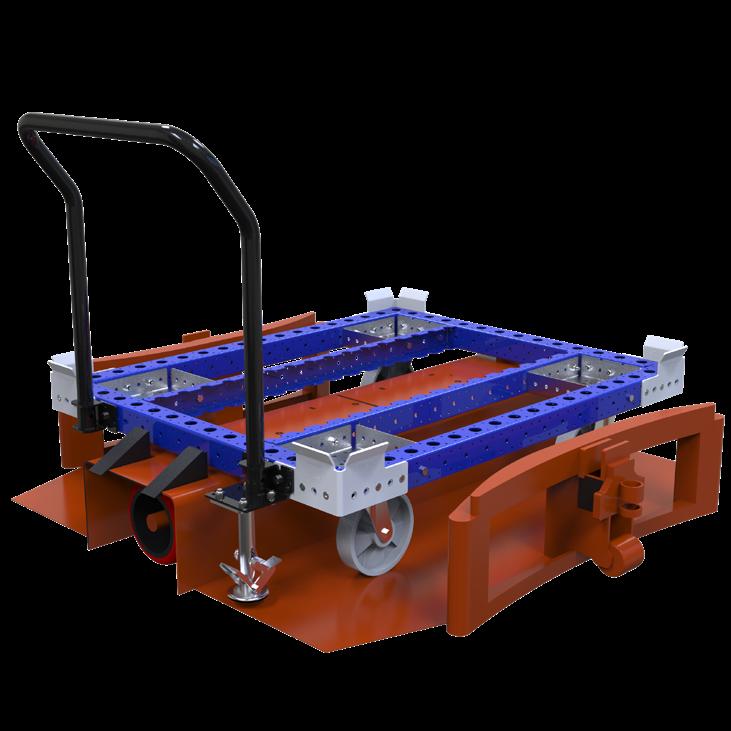

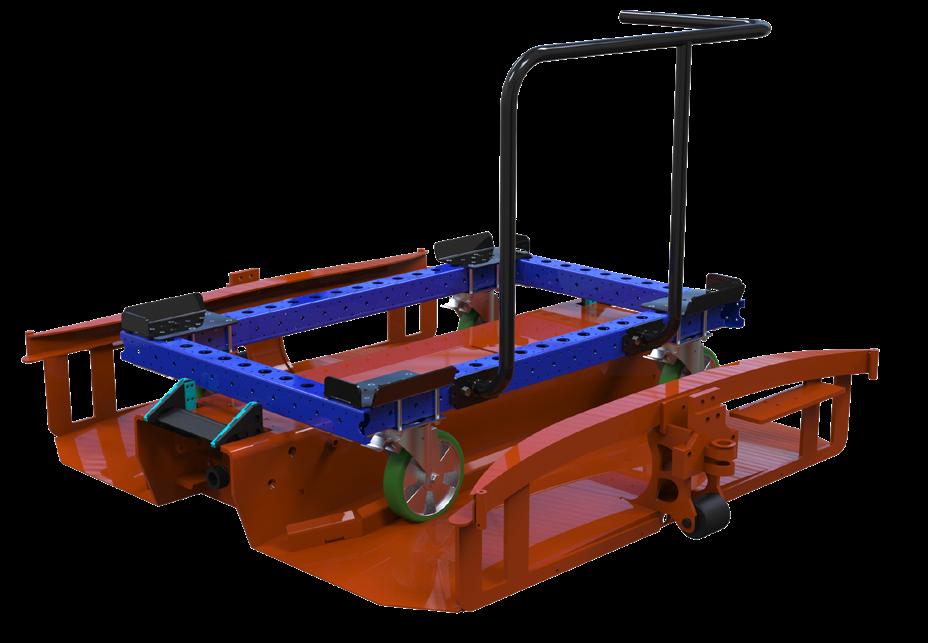

Este carro está construido para ser integrado con un B-Frame de LiftRunner, con una capacidad de carga máxima de 2,500 lbs / 1137 kg.

24

25 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS PARA TARIMAS

CARROS PARA TARIMAS CARRO PARA TARIMAS

Q-100-0492

• • • •

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 1,100 lbs / 500 kg Transportación: Manual, LiftRunner Carga: Tarimas

LiftRunner B-frame Compatible

• • • •

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Manual, LiftRunner Carga: Tarimas, Contenedores

LiftRunner B-frame Compatible

Información del Producto:

Carro estándar para tarimas sin plataforma plana de acero, diseñado para transportar tarimas en un B-Frame STILL LiftRunner o manualmente. Diseñado con placas de esquina elevadas para asegurar la tarima durante el transporte.

Carro robusto para tarimas • diseñado para transportar tarimas pesadas en un • B-Frame STILL LiftRunner o manualmente. Diseñado con • placas de esquina elevadas para asegurar la tarima durante el transporte, y con topes de goma para evitar daños al estar estacionado.

• • •

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,500 lbs / 1137 kg Transportación: Manual, LiftRunner Carga: Tarimas, Contenedores

Información del Producto:

Información del Producto:

•

Carro para tarimas sin plataforma plana de acero, diseñado para transportar tarimas en un B-Frame STILL LiftRunner o manualmente.

Diseñado con placas de esquina elevadas para asegurar la tarima durante el transporte.

Carro robusto para tarimas diseñado para transportar tarimas pesadas en un B-Frame STILL LiftRunner o manualmente. Diseñado con una plataforma plana de acero y manillar removible.

•

• • •

Medida: 50 x 50 inch / 1260 x 1260mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Manual, LiftRunner Carga: Tarimas, Contenedores

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 3,000 lbs / 1360 kg Transportación: Manual, LiftRunner Carga: Tarimas, Contenedores

EXTRA HEAVY DUTY

• •

Información del Producto:

Información del Producto:

•

Carro para tarimas con plataforma plana de acero, diseñado para transportar tarimas en un B-Frame STILL LiftRunner o manualmente.

Diseñado con placas de esquina elevadas para asegurar la tarima durante el transporte.

Carro estándar para tarimas diseñado para transportar tarimas en un B-Frame STILL LiftRunner o manualmente.

Diseñado con placas de esquina elevadas para asegurar la tarima durante el transporte.

• • •

Información del Producto:

Carro robusto para tarimas diseñado para transportar tarimas pesadas en un B-Frame STILL LiftRunner o manualmente. Diseñado con placas de esquina elevadas para asegurar la tarima durante el transporte.

Carro para tarimas diseñado • para transportar tarimas en un B-Frame STILL LiftRunner o • manualmente. Diseñado con placas de esquina elevadas • para asegurar la tarima durante el transporte.

•

Q-100-1132

Medida: 50 x 41 inch / 1260 x 1050 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Manual, LiftRunner Carga: Pallets, Containers

CARRO PARA TARIMAS Información del Producto:

Q-100-3750

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,500 lbs / 1135 kg Transportación: Manual, LIftRunner Carga: Tarimas, Contenedores

CARRO PARA TARIMAS

CARRO PARA TARIMAS •

•

Q-100-1079

CARRO PARA TARIMAS

CARRO CAMA PLANA con plataforma de acero •

Q-100-1078

Información del Producto:

CARRO PARA TARIMAS sin plataforma de acero

Q-100-2338

Q-100-2339

CARRO PARA TARIMAS

Q-100-1165

Medida: 50 x 50 inch / 840 x 770 mm Capacidad de Carga: 1,000 lbs / 450 kg Transportación: Manual, LiftRunner Carga: Tarimas, Contenedores

26

27 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

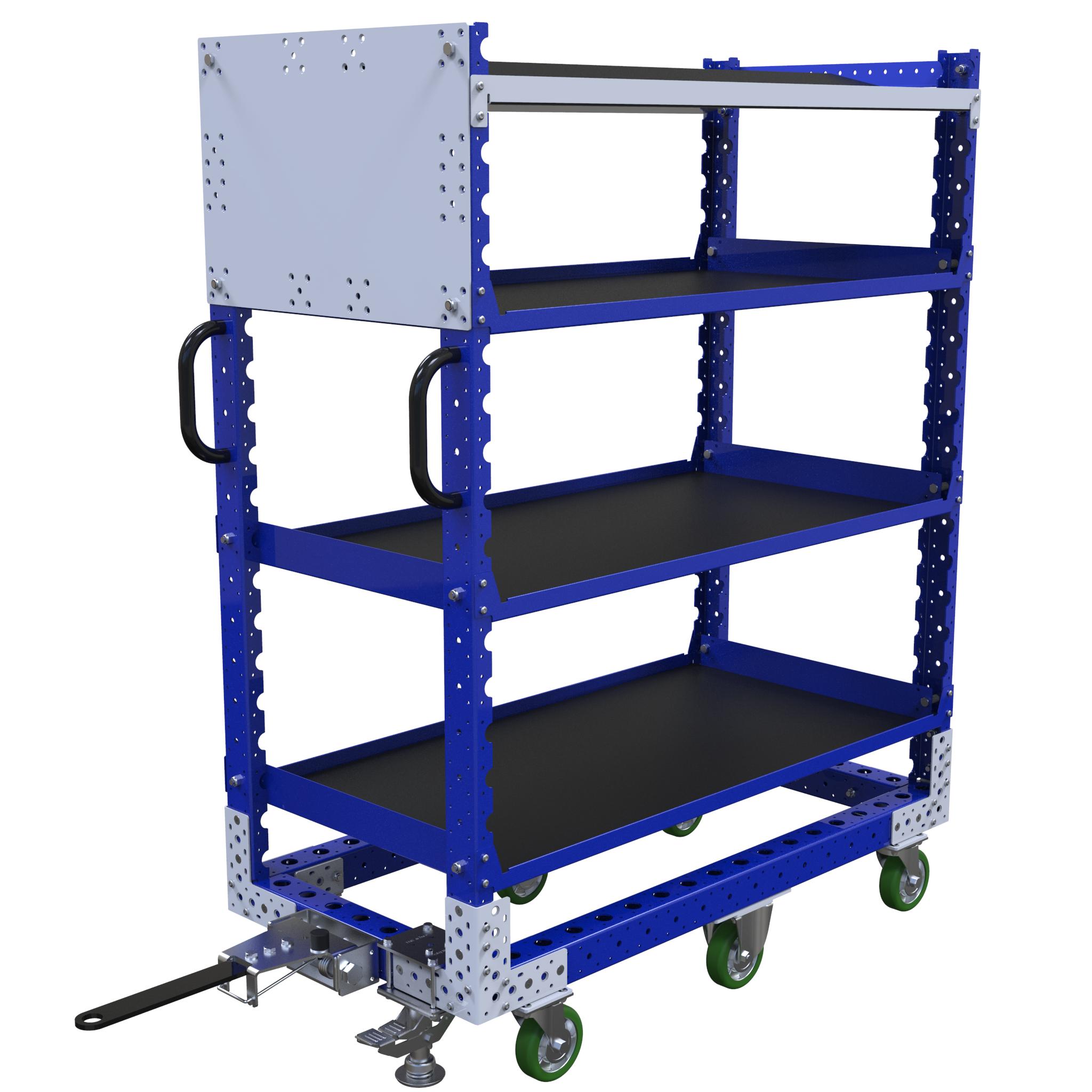

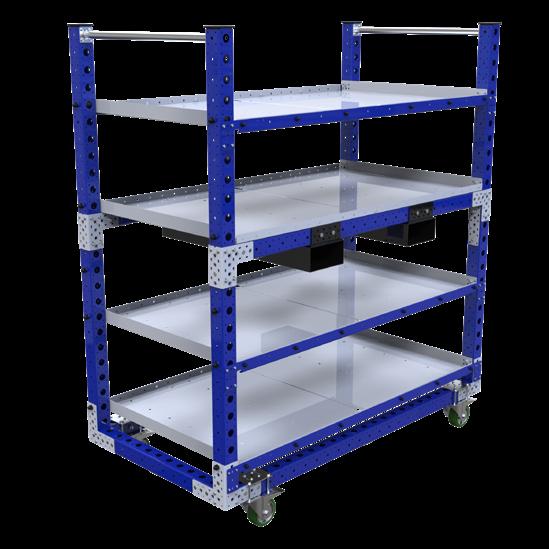

CARRO DE ESTANTES

CARRO DE ESTANTERÍA PLANA. El carro con estantes es una solución versátil para transportar y presentar diferentes materiales. Gracias a su diseño modular, las estanterias se pueden añadir, quitar o ajustar en su posición directamente en el sitio sin complicaciones. Elija entre estanterias planas, de flujo o de rodillos según su necesidad, y ajuste la altura para una máxima comodidad del operario. El carro también se puede equipar con laterales de malla de alambre para mantener las piezas seguras. Además, están disponibles manijas ergonómicos, diferentes opciones de barra de remolque y un freno de piso para que la manipulación sea segura y eficiente.

CARRO DE ESTANTERÍAS 25 x 50 inch / 630 x 1260 mm Q-100-2214

CARGA PERMITIDA

Ajuste de posiciones de estantes

600 lbs / 300 kg

Las estanterías se pueden añadir, quitar o ajustar en su posición directamente en el sitio sin complicaciones.

CARRO DE ESTANTERÍA PLANA 63 x 33 inch / 1600 x 840 mm

Estantería de acero o de material compuesto

Q-100-1424

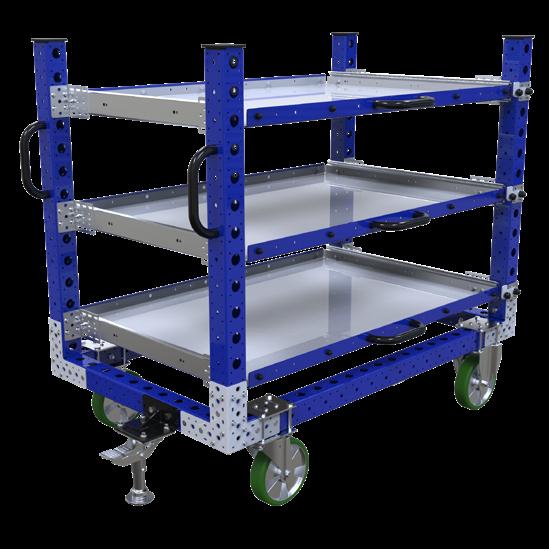

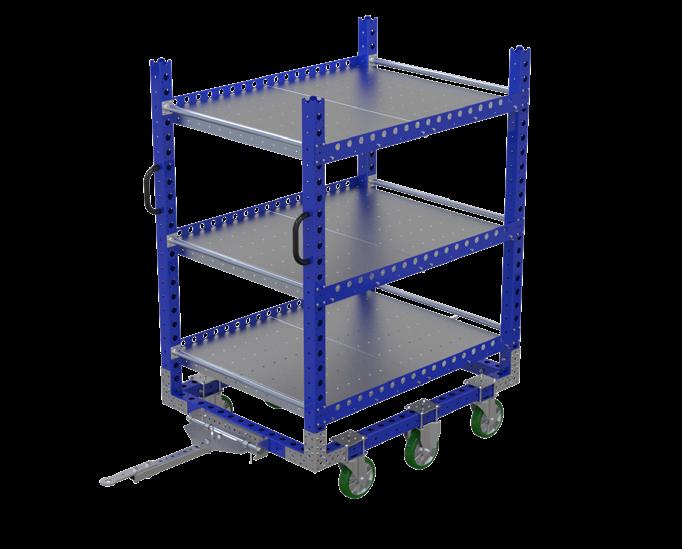

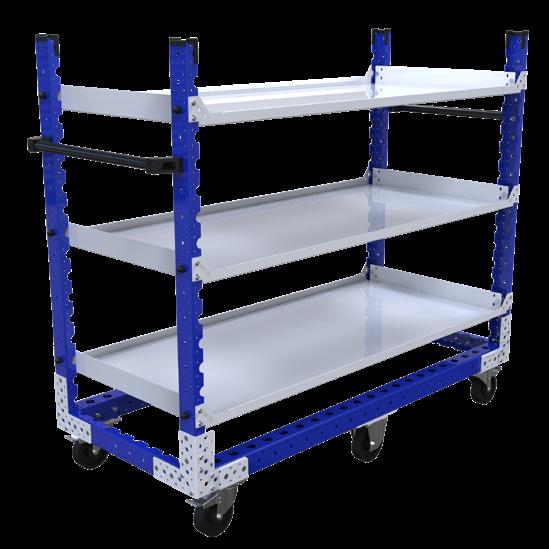

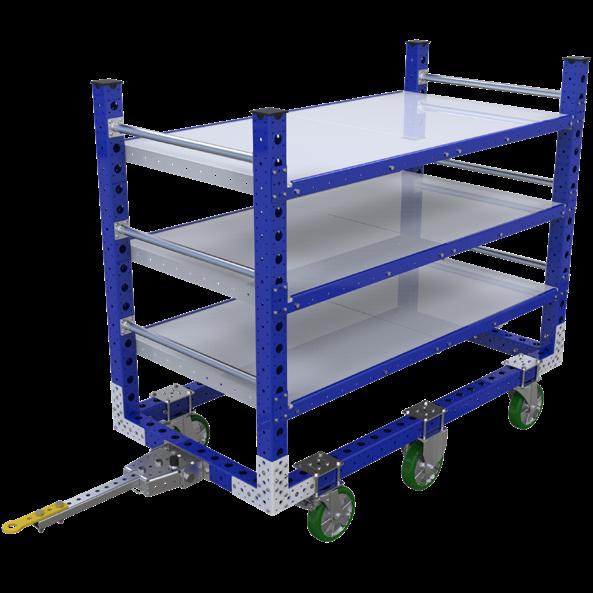

Este robusto carro con tres estanterías planas está diseñado para mover materiales pesados de hasta 220 lbs / 100 kg.

Todos los carros estándar con repisas se pueden integrar en un sistema de tren de arrastre añadiendo una barra de remolque

Varios carros con estanterías de tamaño estándar disponibles con un corto tiempo de entrega

Ruedas giratorias de poliuretano de trabajo pesado para un seguimiento óptimo.

CARRO DE ESTANTERÍAS 55 x 25 inch / 1400 x 630 mm Q-100-8306

Este carro está diseñado para moverse manualmente o en un tren de arrastre, con una capacidad de carga máxima de 1,102 lbs / 500 kg.

28

29 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARRO DE ESTANTES Q-100-2214

CARRO DE ESTANTERÍAS • • •

•

Q-100-6779

• •

•

Información del Producto:

Información del Producto:

•

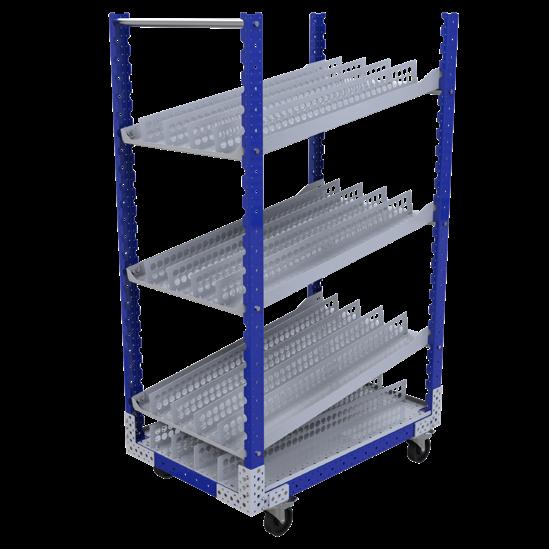

Carro con estanterías altas para la presentación de material, que cuenta con tres repisas planas y una repisa superior en ángulo, todas con protección de goma. Se transporta manualmente o en un tren de arrastre.

Carro con tres estanterías diseñado para ser transportado en una solución de tren de arrastre.

•

Medida: 63 x 28 inch / 1610 x 700 mm Capacidad de Carga: 375 lbs / 170 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

• •

•

Medida: 63 x 28 inch / 1610 x 700 mm Capacidad de Carga: 375 lbs / 170 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

Información del Producto:

Información del Producto:

Carro con tres estanterías con bordes elevados para garantizar que los materiales no se caigan durante el transporte.

Carro robusto con tres estanterías diseñado para ser transportado en una solución de tren de arrastre.

• •

•

Medida: 69 x 36 inch / 1750 x 910 mm Capacidad de Carga: 1,000 lbs / 452 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

Q-100-1424

Medida: 63 x 33 inch / 1600 x 840 mm Capacidad de Carga: 660 lbs / 300 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

CARRO DE ESTANTERÍAS

Q-100-0609

Product Info: • • • •

Medida: 55 x 41 inch / 1400 x 1040 mm Capacidad de Carga: 992 lbs / 450 kg Capacidad de Carga por Estante: 331 lbs / 150 kg Carga: Bins, Cajas, Totes

CARRO DE ESTANTERÍAS

Información del Producto:

Información del Producto:

•

Carro con tres estanterías diseñado con guías para montacargas y malla de alambre para la protección del material.

Carro robusto con cuatro estanterías ajustables, diseñado para materiales pesados y transporte en tren de arrastre.

Sus bordes elevados evitan que los materiales se caigan durante el traslado.

•

CARRO DE ESTANTERIAS PLANA •

• •

CARRO DE ESTANTERIAS PLANA •

Q-100-7275

Medida: 25 x 50 inch / 630 x 1260 mm Capacidad de Carga: 600 lbs / 300 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

CARRO DE ESTANTERÍAS PLANA

CARRO DE ESTANTERIAS PLANA •

Q-100-4784

CARRO DE ESTANTES

• •

Medida: 55 x 33 inch / 1400 x 840 mm Capacidad de Carga: 1,102 lbs / 500 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

CARRO DE ESTANTERÍAS

Información del Producto:

Información del Producto:

•

Carro con cuatro estanterías diseñado con guías para montacargas en el centro del carro.

Carro robusto con cuatro estanterías ajustables, diseñado para materiales pesados y transporte en tren de arrastre.

Sus bordes elevados evitan que los materiales se caigan durante el traslado.

• • •

Q-100-8305

Q-100-8306

Medida: 55 x 25 inch / 1400 x 630 mm Capacidad de Carga: 1,102 lbs / 500 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Bins, Cajas, Totes

30

31 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS CON ESTANTERÍAS EXTENSIBLES

CARROS CON ESTANTERÍAS EXTENSIBLES. Para una mayor conveniencia y accesibilidad, se pueden añadir repisas extensibles a casi cualquier configuración de carro FlexQube. Las repisas metálicas robustas se pueden extender al 100 % desde la base y cuentan con un manillar y un mecanismo de bloqueo para aumentar la seguridad durante el transporte. Un carro con repisas telescópicas se utiliza cuando se desea almacenar muchas piezas muy juntas y, al mismo tiempo, se quiere un alcance ergonómico y fácil.

CARROS CON ESTANTERÍAS EXTENSIBLES

Estanterías ajustables

33 x 40 inch / 840 x 980 mm Q-100-3101

Estanterías bloqueadas en su sitio mediante una función de bloqueo fácil.

CARGA PERMITIDA

750 lbs / 340 kg

CARROS CON ESTANTERÍAS EXTENSIBLES 36 x 55 inch / 910 x 1400 mm

Estanterías de acero o de material compuesto

Q-100-2005

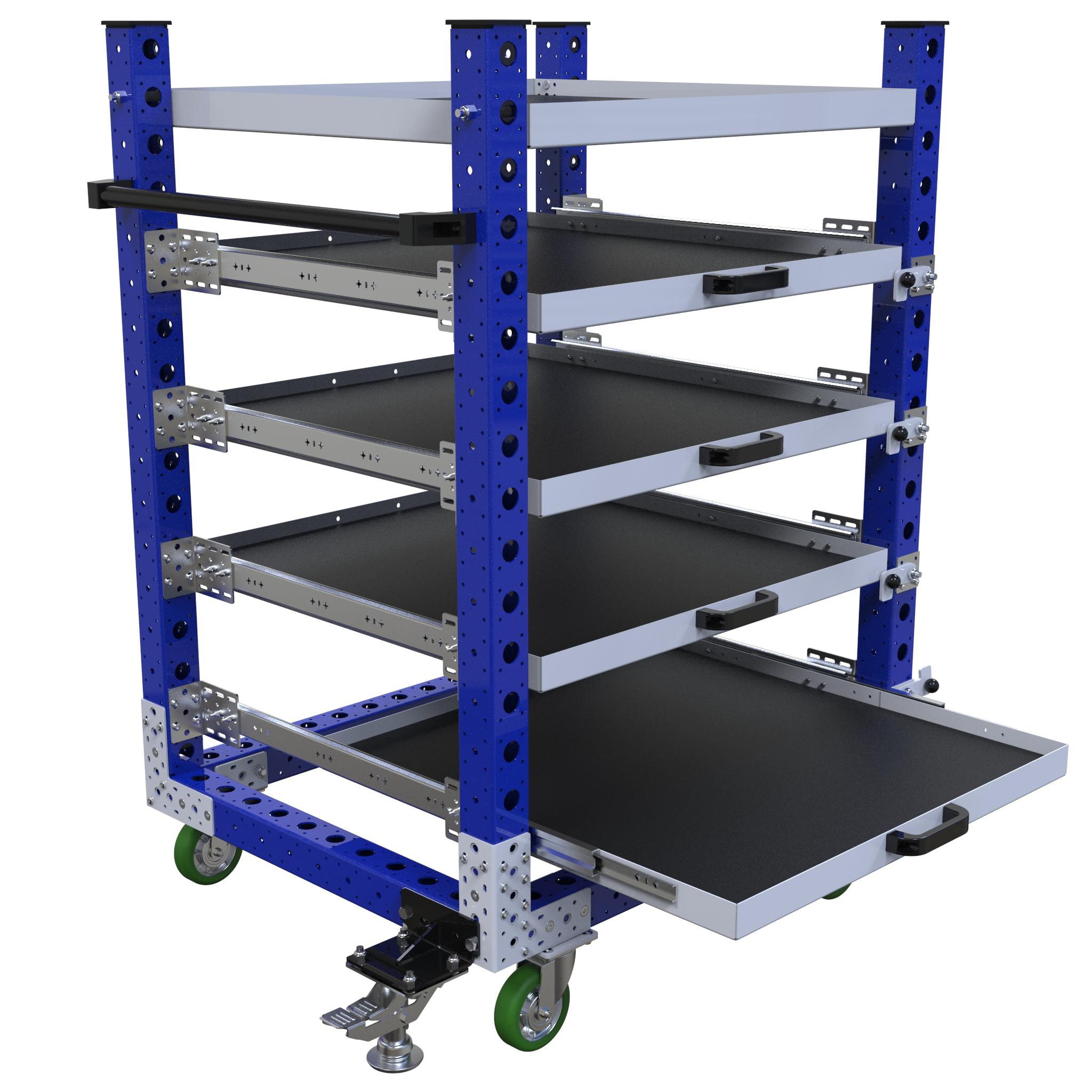

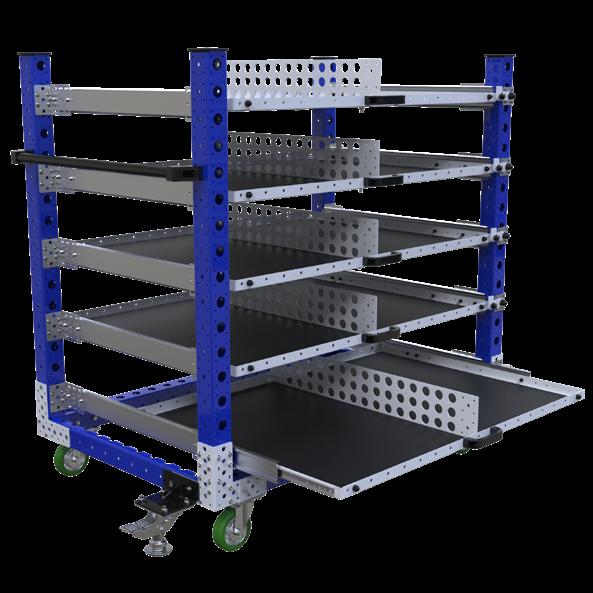

Este carro con cinco estanterías planas con estanterías extensibles y divisores está diseñado para mover materiales de hasta 100 lbs / 45 kg por estantería.

Todos los carros estándar con repisas se pueden integrar en un sistema de tren de arrastre añadiendo una barra de remolque

CARROS CON ESTANTERÍAS EXTENSIBLES 50 x 50 inch / 1260 x 1260 mm Q-100-5929 Repisas extensibles para un acceso ergonómico y eficiente a las piezas

Este carro diseñado con una estantería fija y tres extensibles puede mover materiales de hasta 200 lbs / 90 kg por estantería.

32

33 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS CON ESTANTERÍAS EXTENSIBLES Q-100-3101

CARRO CON ESTANTERÍAS EXTENSIBLES • • •

•

Q-100-4478

• •

•

Información del Producto:

Información del Producto:

•

Carro con estanterías extensible con una repisa fija y cuatro repisas extensibles con pasadores de bloqueo (lock pins) adicionales.

Carro con estanterías diseñado con una repisa superior fija y dos repisas extensibles con pasador de bloqueo (lock pin).

•

Medida: 22 x 36 inch / 560 x 910 mm Capacidad de Carga: 450 lbs / 200 kg Capacidad de Carga por Estante: 45 lbs / 20 kg Carga: Bins, Cajas, Partes MISC, Totes

• •

•

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 795 lbs / 360 kg Capacidad de Carga por Estante: 200 lbs / 90 kg Carga: Bins, Cajas

• • •

Medida: 64 x 52 inch / 1610 x 1330 mm Capacidad de Carga: 265 lbs / 120 kg Capacidad de Carga por Estante: 66 lbs / 30 kg Carga: Partes MISC

•

Información del Producto:

Información del Producto:

•

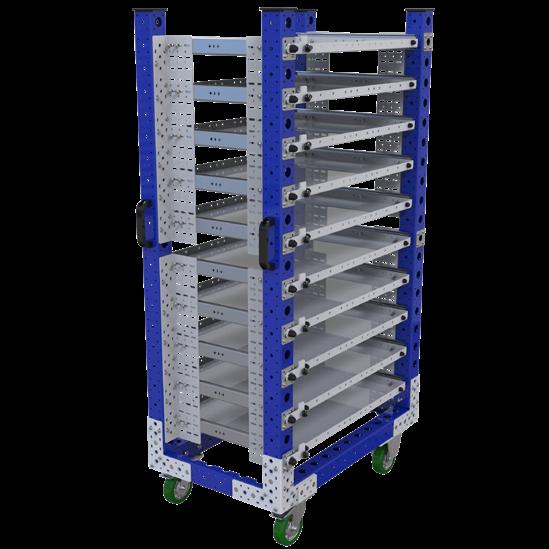

Carro con estanterías extensible con diez repisas extensibles con pasadores de bloqueo (lock pins).

Diseñado con cinco estanterías extensibles con divisores. Las repisas están equipadas con espuma en la parte superior para garantizar que no dañen ninguna de las piezas.

• • •

Información del Producto:

Información del Producto:

•

Carro con estanterías extensible con una repisa fija y tres repisas extensibles con pasadores de bloqueo (lock pins).

Diseñado con una estanterías fija y dos repisas extensibles con pasadores de bloqueo (lock pins).

• • •

Información del Producto:

•

Carro con estanterías extensible con tres repisas extensibles y guías para montacargas.

Diseñado con tres estanterías extensibles con pasadores de bloqueo (lock pins).

• • •

Q-100-5867

Medida: 55 x 33 inch / 1260 x 630 mm Capacidad de Carga: 1,000 lbs / 450 kg Capacidad de Carga por Estante: 300 lbs / 135 kg Carga: Bins, Cajas, Partes MISC, Totes

CARRO CON ESTANTERÍAS EXTENSIBLES

Información del Producto:

Q-100-2005

Medida: 36 x 55 inch / 910 x 1400 mm Capacidad de Carga: 500 lbs / 227 kg Capacidad de Carga por Estante: 100 lbs / 45 kg Carga: Bins, Cajas, Partes MISC, Totes

CARRO CON ESTANTERÍAS EXTENSIBLES

CARRO CON ESTANTERÍAS EXTENSIBLES •

•

Q-100-6055

Medida: 91 x 28 inch / 2310 x 700 mm Capacidad de Carga: 750 lbs / 340 kg Capacidad de Carga por Estante: 250 lbs / 113 kg Carga: Partes MISC

CARRO CON ESTANTERÍAS EXTENSIBLES

CARRO CON ESTANTERÍAS EXTENSIBLES •

Q-100-8100

Medida: 33 x 40 inch / 840 x 980 mm Capacidad de Carga: 750 lbs / 340 kg Capacidad de Carga por Estante: 150 lbs / 68 kg Carga: Bins, Cajas, Partes MISC, Totes

CARRO CON ESTANTERÍAS EXTENSIBLES

CARRO CON ESTANTERÍAS EXTENSIBLES •

Q-100-5929

CARROS CON ESTANTERÍAS EXTENSIBLES

Q-100-7890

Medida: 55 x 33 inch / 1400 x 840 mm Capacidad de Carga: 600 lbs / 272 kg Capacidad de Carga por Estante: 200 lbs / 91 kg Carga: Bins, Cajas, Partes MISC, Totes

34

35 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

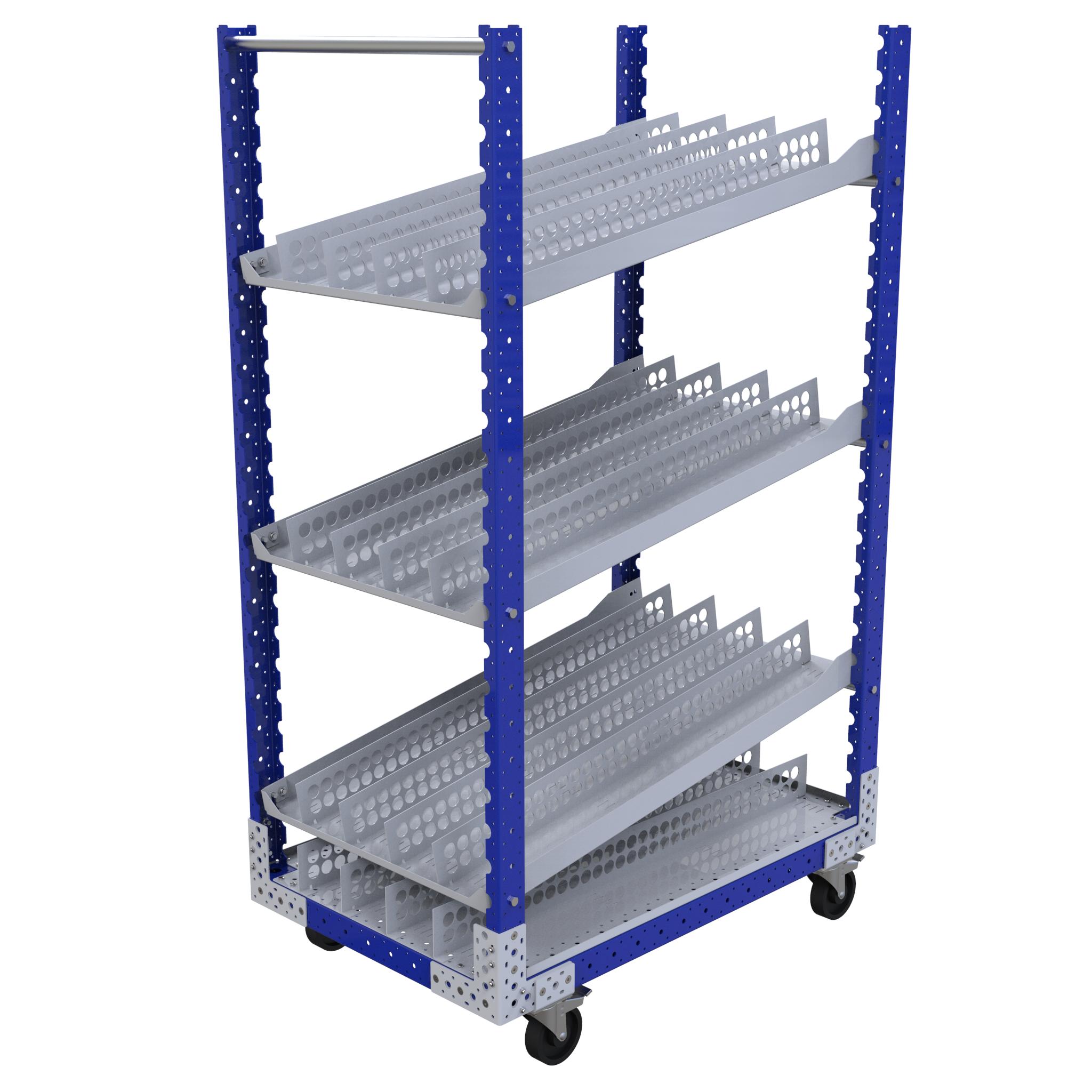

CARROS DE FLUJO

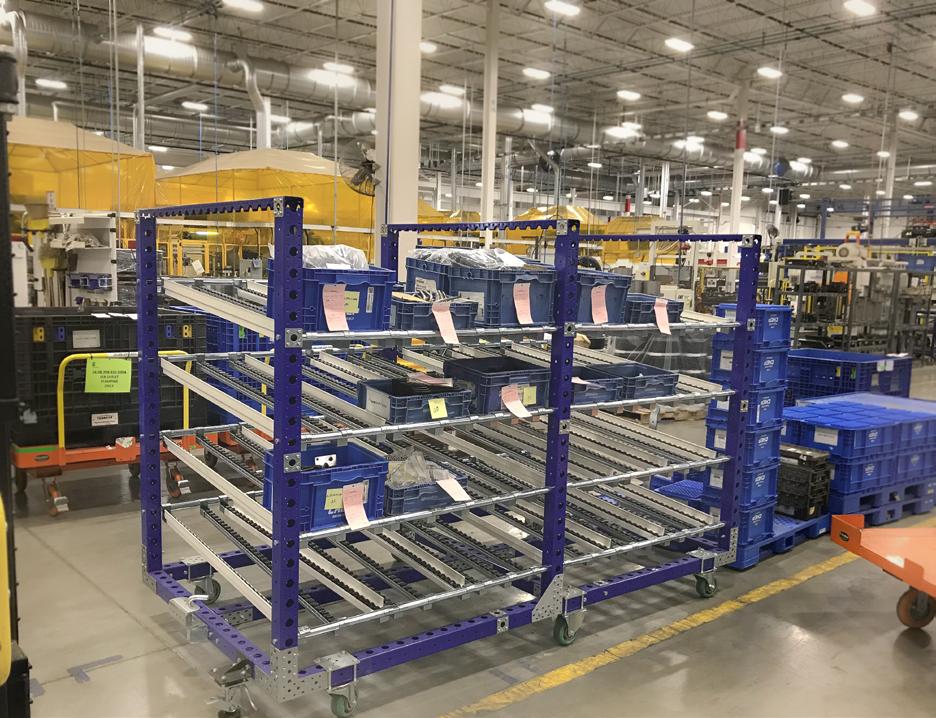

CARROS DE FLUJO. Una estantería de flujo, o un rack de flujo utiliza la gravedad para facilitar el flujo de materiales, componentes y herramientas almacenados en contenedores (totes), cajas y cajones. La altura de los estantes se ajusta fácilmente y se puede añadir un tope lateral y/o un tope trasero para evitar que las piezas se caigan.

CARRO DE FLUJO

47 x 30 inch / 1190 x 770 mm Q-100-4441

CARGA PERMITIDA

331 lbs / 150 kg

Estantes de flujo que manejan cargas más pesadas.

Las estanterias se pueden añadir, quitar o ajustar en su posición directamente en el sitio sin complicaciones.

CARRO DE ESTANTES DE FLUJO

Estantes de flujo de rodillos o planas.

63 x 28 inch / 44 x 39 mm Q-100-6263

Este carro con cuatro estantes de flujo está diseñado para mover materiales pesados de hasta 250 lbs / 113 kg por repisa.

Todos los carros estándar con repisas se pueden integrar en un sistema de tren de arrastre añadiendo una barra de remolque.

Crea tu diseño único para estaciones de trabajo o carros de arrastre

CARRO DE ESTANTES DE FLUJO 28 x 50 inch / 700 x 1260 mm

Opción de carros con ruedas giratorias o repisa robusta.

Ruedas giratorias de poliuretano de uso rudo para un seguimiento óptimo.

Q-100-0768

Este carro está equipado con tres estantes de rodillos, diseñado para mover materiales manualmente o en un tren de arrastre, de hasta 185 lbs / 84 kg por repisa.

36

37 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS DE FLUJO Q-100-4441

CARRO CON ESTANTES DE FLUJO • • •

•

Q-100-6263

• •

•

Información del Producto:

Información del Producto:

•

Carro con tres estantes de flujo con espaciadores en cada repisa para una presentación eficiente al lado de la línea de producción.

Rack robusto con tres estantes de flujo. La posición y el ángulo de los estantes de flujo se pueden ajustar para que coincidan con la presentación a los operarios.

•

Medida: 63 x 28 inch / 44 x 39 mm Capacidad de Carga: 1,000 lbs / 454 kg Capacidad de Carga por Estante: 250 lbs / 113 kg Carga: Partes MISC

• •

•

Medida: 30 x 47 inch / 770 x 1190 mm Capacidad de Carga: 551 lbs / 250 kg Capacidad de Carga por Estante: 110 lbs / 50 kg Carga: Bins, Cajas, Partes MISC, Totes

• •

•

Medida: 28 x 50 inch / 700 x 1260 mm Capacidad de Carga: 550 lbs / 250 kg Capacidad de Carga por Estante: 185 lbs / 84 kg Carga: Bins, Cajas, Partes MISC, Totes

•

•

Información del Producto:

Información del Producto:

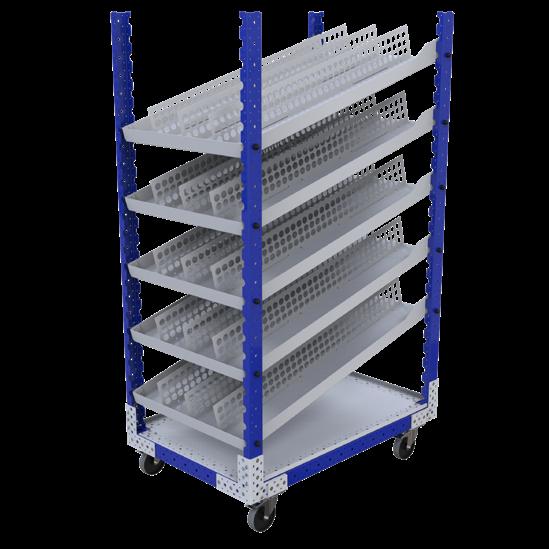

Carro con cuatro estantes de flujo para transportar y presentar materiales sueltos de forma segura.

Carro de flujo de cinco • niveles con estantes fácilmente ajustables en ambos • lados del carro. Perfectas para la presentación de material.

•

Información del Producto:

Información del Producto:

•

Carro con cinco estantes de flujo con espaciadores en cada repisa para una presentación eficiente al lado de la línea de producción.

Este Rack de flujo cuenta con cinco estantes de rodillos, presentando materiales en las cuatro inferiores y devolviendo artículos en la superior. Es perfecta para mejorar la presentación de material a los operarios.

• • •

Información del Producto:

•

Este carro de flujo cuenta con tres estantes de rodillos, presentando materiales en las dos inferiores y devolviendo artículos en la superior.

Es perfecta para mejorar la presentación de material a los operarios.

Carro con cuatro estantes perfecto para ser transportado en un tren de arrastre, con excelentes propiedades de seguimiento y movimiento silencioso.

• • •

Q-100-0846

Medida: 63 x 47 inch / 1610 x 1190 mm Capacidad de Carga: 1,650 lbs / 750 kg Capacidad de Carga por Estante: 330 lbs / 150 kg Carga: Bins, Cajas, Partes MISC, Totes

CARRO CON ESTANTES DE FLUJO

Información del Producto:

Q-100-6873

Medida: 36 x 30 inch / 910 x 770 mm Capacidad de Carga: 400 lbs / 180 kg Capacidad de Carga por Estante: 80 lbs / 36 kg Carga: Partes MISC

RACK DE FLUJO

CARRO DE ARRASTRE CON ESTANTES DE FLUJO •

•

Q-100-2013

Medida: 28 x 50 inch / 700 x 1260 mm Capacidad de Carga: 330 lbs / 150 kg Capacidad de Carga por Estante: 110 lbs / 50 kg Carga: Bins, Cajas, Partes MISC, Totes

CARRO CON ESTANTES DE FLUJO

CARRO CON ESTANTES DE FLUJO •

Q-100-0768

Medida: 47 x 30 inch / 1190 x 770 mm Capacidad de Carga: 331 lbs / 150 kg Capacidad de Carga por Estante: 110 lbs / 50 kg Carga: Bins, Cajas, Partes MISC, Totes

RACK CON ESTANTES DE FLUJO

CARRO CON ESTANTES DE FLUJO •

Q-100-4442

CARROS DE FLUJO

Q-100-4546

Medida: 55 x 33 inch / 1400 x 840 mm Capacidad de Carga: 705 lbs / 320 kg Capacidad de Carga por Estante: 176 lbs / 80 kg Carga: Bins, Cajas, Partes MISC, Totes

38

39 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS COLGANTES

CARROS COLGANTES. Un carro colgante es un carro diseñado para transportar o presentar materiales que necesitan ser colgados, tales como cuerdas, cables, alambres, etc.

RACK PARA COLGAR

52 x 47 inch / 1330 x 1190 mm Q-100-1144 Ajustar la posición de los colgadores

CARGA PERMITIDA

265 lbs / 120 kg

Los colgadores se pueden ajustar fácilmente en su posición directamente en el sitio sin complicaciones.

CARRO PARA COLGAR 36 x 99 inch / 910 x 2030 mm Q-100-2504

Este carro está diseñado con tubos protegidos con tapa final (end-cap) para mover materiales de forma segura de hasta 22 lbs / 10 kg por colgador.

Cada carro está diseñado con colgadores optimizados para el tipo de carga útil.

Todos los carros estándar con repisas se pueden integrar en un sistema de tren de arrastre añadiendo una barra de remolque.

CARRO PARA COLGAR 55 x 25 inch / 1400 x 630 mm Se pueden añadir ruedas giratorias aL rack colgante para facilitar el transporte.

Q-100-8517 Guías para Montacargas

Este carro está diseñado para moverse manualmente o en un tren de arrastre, con una capacidad de carga máxima de 1,102 lbs / 500 kg.

40

41 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS COLGANTES Q-100-1144

RACK PARA COLGAR • • • •

Q-100-8517

• • •

Información del Producto:

Información del Producto:

•

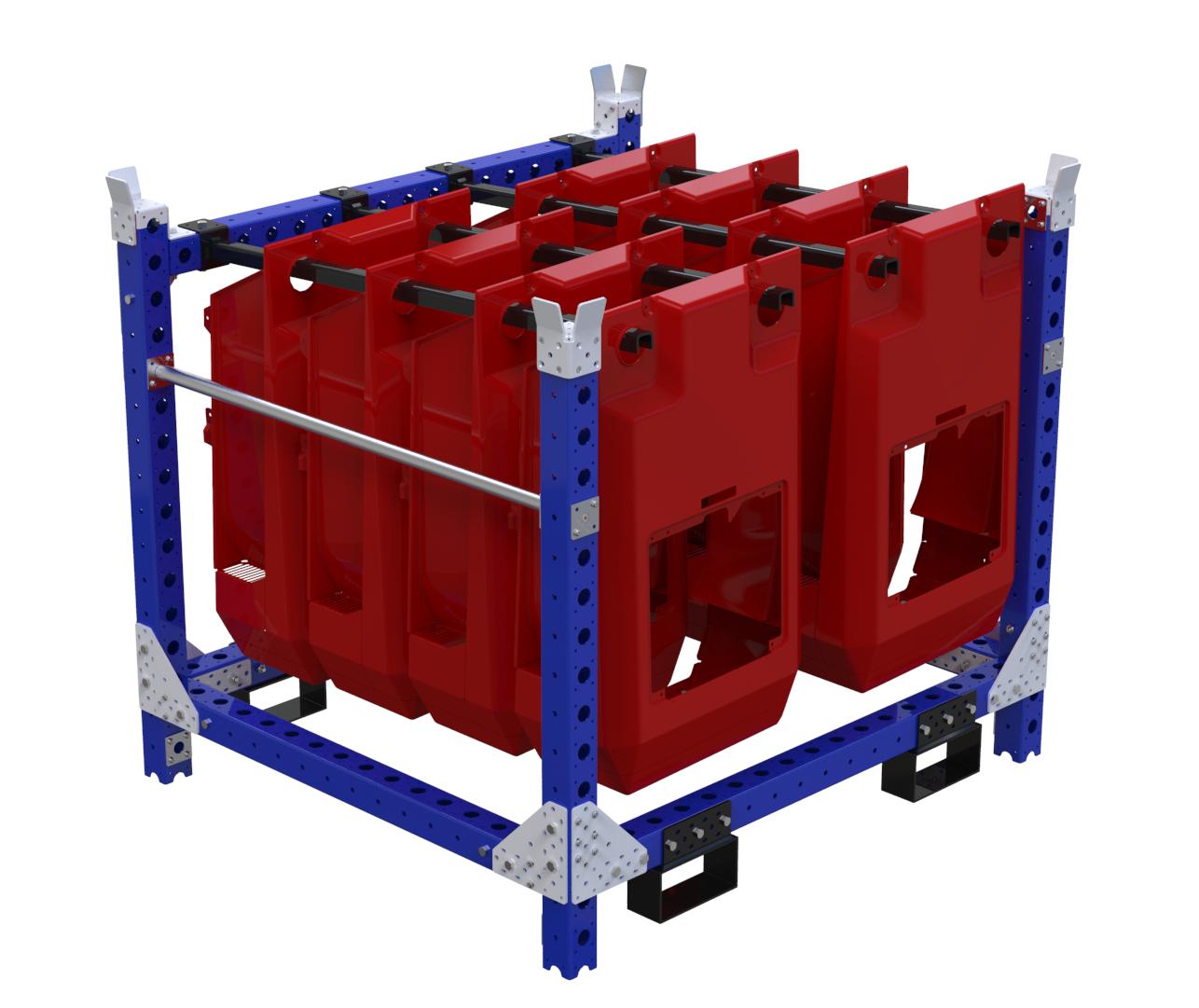

Rack diseñado para el transporte de paneles pesados mediante montacargas, con colgadores angulados para evitar que se caigan y guías verticales que permiten apilar hasta tres racks.

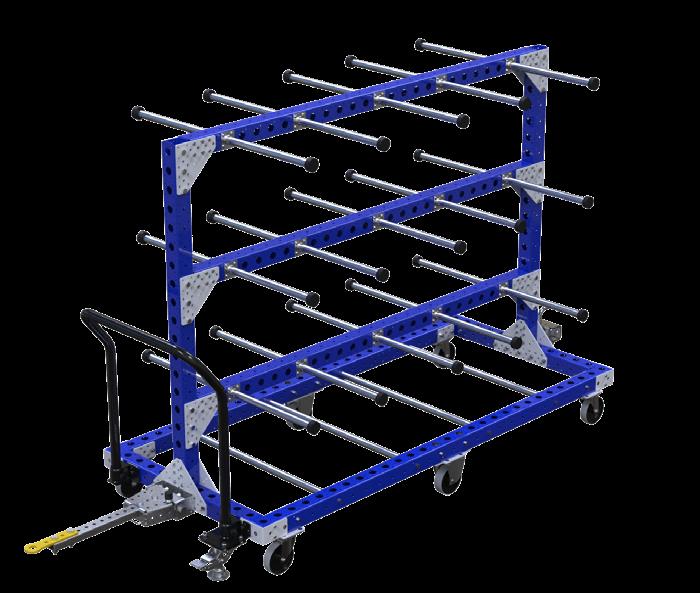

Carro colgante de tres niveles que cuenta con tubos horizontales con tapas en los extremos para evitar que los materiales se caigan. Se transporta manualmente o en un tren de remolque.

•

Medida: 85 x 41 inch / 2170 x 1050 mm Capacidad de Carga: 1,855 lbs / 840 kg Capacidad por Colgador: 155 lbs / 70 kg Carga: Mangueras, Tubos, Cables

• • •

Medida: 77 x 41 inch / 1960 x 1050 mm Capacidad de Carga: 2,600 lbs / 1180 kg Capacidad por Colgador: 150 lbs / 68 kg Carga: Mangueras, Tubos, Cables

Información del Producto:

Información del Producto:

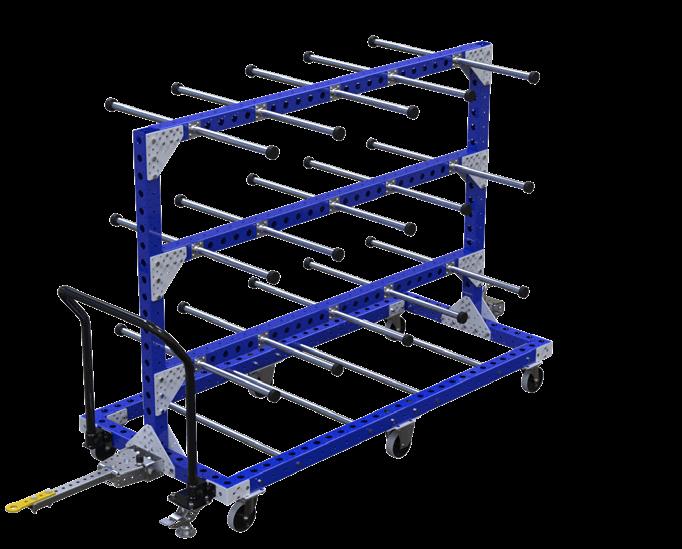

Carro para Colgar que cuenta con doce tubos colgantes. Se transporta manualmente o en un tren de remolque.

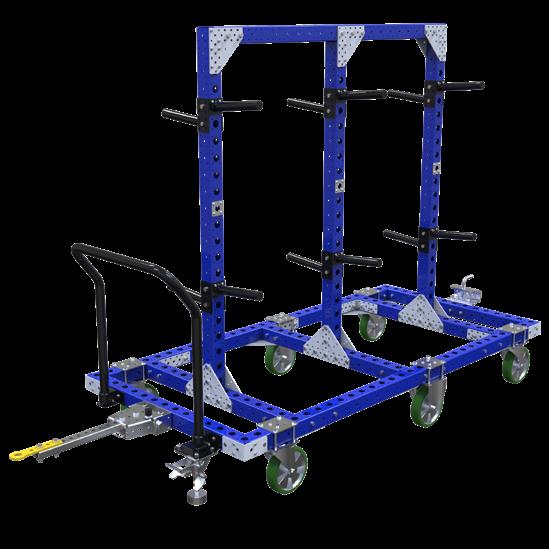

Carro colgante grande que cuenta con colgadores horizontales, con bloqueos en los extremos para evitar que los materiales se caigan, además de guías para montacargas. Se transporta manualmente o en un tren de remolque.

• •

Medida: 102 x 41 inch / 2590 x 1050 mm Capacidad de Carga: 150 lbs / 70 kg Carga: Cilindros, Partes MISC

•

• • •

Información del Producto:

Información del Producto:

•

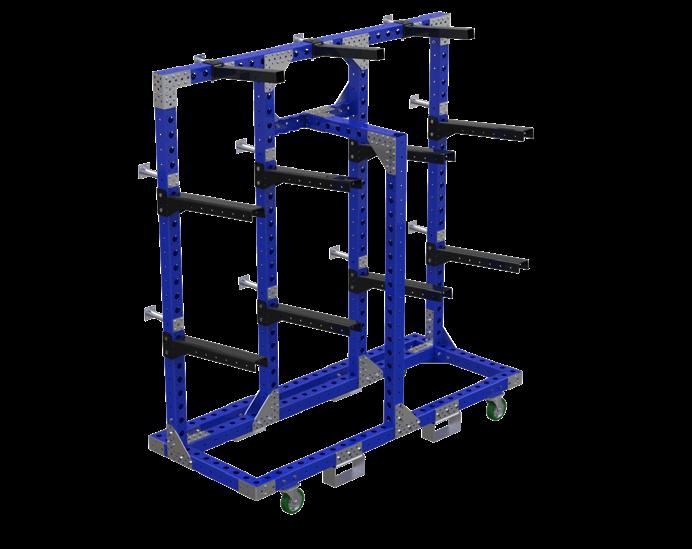

Carro colgante ideal para materiales más pesados debido a los colgadores reforzados. También viene equipado con guías para montacargas. Se transporta manualmente o en un tren de remolque.

Carro colgante robusto perfecto para materiales pesados, que cuenta con once colgadores robustos y tubos, junto con guías para montacargas.

• • •

Información del Producto:

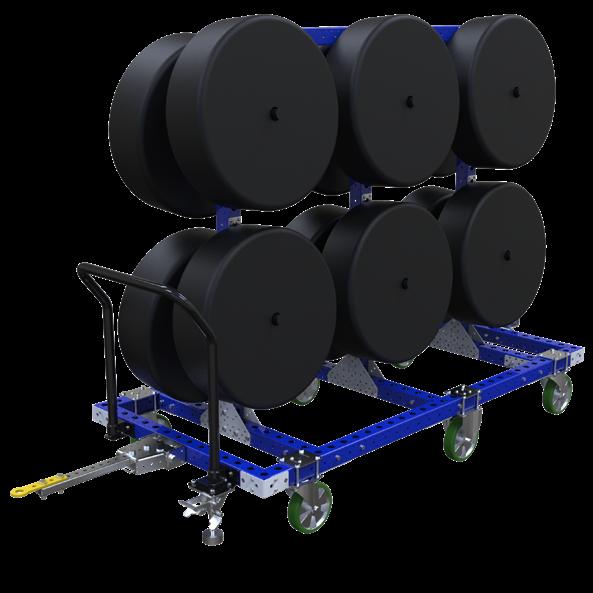

Diseñado especialmente para cilindros con cinco ruedas para soportar la carga y dos frenos de suelo para asegurar el carro cuando no está en uso.

Carro colgante ligero con cinco tubos que cuentan con bloqueos en los extremos para evitar que los materiales se caigan.

• • •

Q-100-0942

Medida: 74 x 30 inch / 1890 x 770 mm Capacidad de Carga: 2,000 lbs / 997 kg Capacidad por Colgador: 150 lbs / 68 kg Carga: Partes MISC

CARRO PARA COLGAR Información del Producto:

Q-100-7470

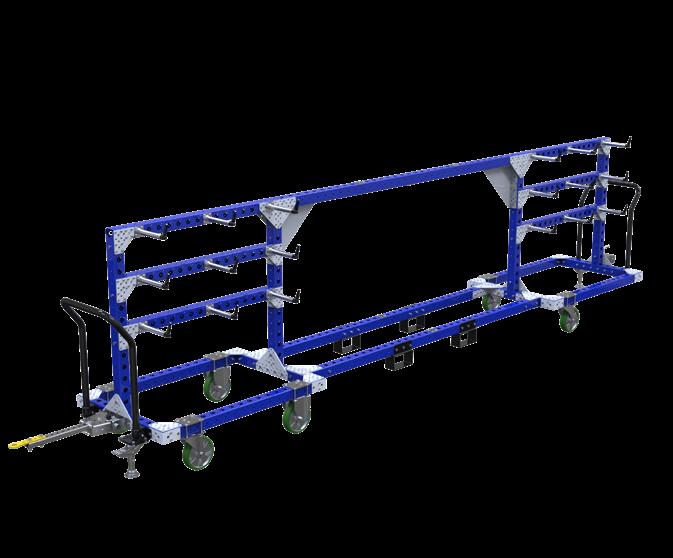

Medida: 196 x 33 inch / 4970 x 840 mm Capacidad por Colgador: 770 lbs / 350 kg Carga: Partes MISC

CARRO PARA COLGAR

CARRO PARA COLGAR •

•

Q-100-2504

Medida: 36 x 99 inch / 910 x 2030 mm Capacidad de Carga: 661 lbs / 300 kg Capacidad por Colgador: 22 lbs / 10 kg Carga: Mangueras, Tubos, Cables

CARRO PARA COLGAR

CARRO PARA COLGAR •

Q-100-1049

Medida: 52 x 47 inch / 1330 x 1190 mm Capacidad de Carga: 265 lbs / 120 kg Capacidad por Colgador: 66 lbs / 30 kg Carga: Mangueras, Tubos, Cables

CARRO PARA COLGAR

CARRO PARA COLGAR •

Q-100-0817

CARROS COLGANTES

Q-100-3031

Medida: 63 x 22 inch / 1610 x 560 mm Capacidad de Carga: 200 lbs / 91 kg Carga: Rollo de Cable, Partes MISC

42

43 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS MADRE-HIJA

CARROS MADRE-HIJA. Con las intuitivas soluciones de carros madre-hija de FlexQube, los carros más pequeños se transportan a las estaciones de trabajo relevantes de la manera más fácil y práctica mediante el uso de la unidad madre. El tamaño de ambos carros es personalizable para adaptarse a los requisitos de la línea de montaje. El carro madre está equipado con un enganche de pasador de caída (drop pin), una barra de remolque con liberación de cable o de pedal, y se conecta fácilmente a trenes de remolque.

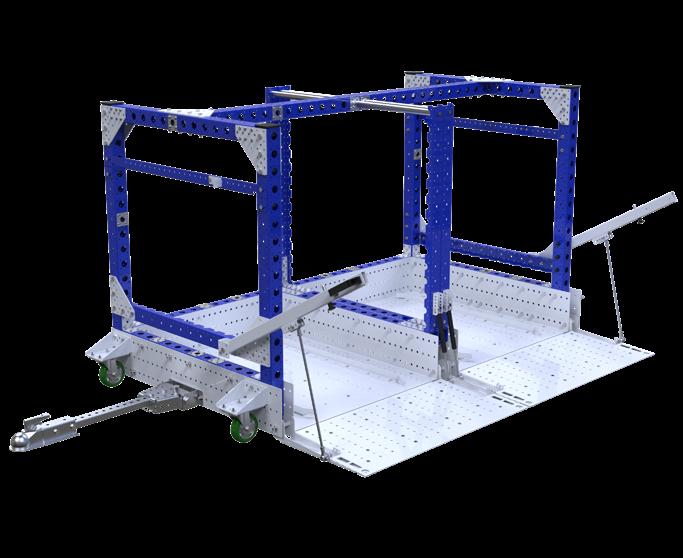

CARRO MADRE 2 en 1 66 x 63 inch / 1680 x 1610 mm Q-100-4043

C a rg a

latera

l simp

CARGA PERMITIDA

le o d

oble

2 Cart Hijas

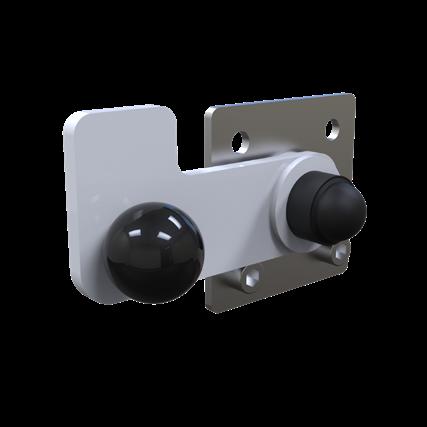

Bloqueo rápido y fácil de los carros hija en la unidad madre

CARRO MADRE 4 in 1 39 x 74 inch / 980 x 1890 mm Q-100-3020

Carro madre remolcable diseñado para transportar cuatro carros hija modelo Q-100-0132.

EL CONCEPTO MADRE-HIJA - es utilizado comúnmente en un sistema de milk run, lo que significa que usas el carro madre para transportar carros hija llenos de material desde el almacén hasta la línea de montaje, y recoges los carros hija vacíos en el camino de vuelta.

Perfecto para carros de kits y carros de estanterías

Crea tu propio diseño personalizado

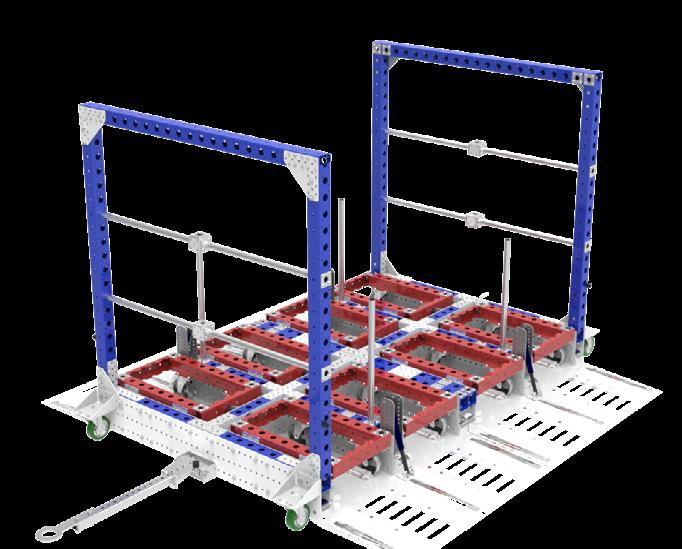

CARRO MADRE 8 in 1

88 x 58 inch / 2240 x 1470 mm Q-100-0986

Carro madre remolcable diseñado para transportar ocho carros de plataforma con una rampa eléctrica.

Ruedas giratorias de poliuretano de uso rudo para un seguimiento óptimo.

44

45 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARROS MADRE-HIJA Q-100-4043

CART MADRE 2 EN 1 • • • •

Q-100-3020

• • •

• •

•

Información del Producto:

•

Diseñado para transportar dos carros hija los cuales quedan asegurados en la estructura durante el transporte. Se transporta manualmente o en un tren de remolque.

Perfecto para el transporte de material de alta capacidad.

Estructura madre diseñada para ser cargada con seis carros hija en cada lado de la estructura. Se transporta en un tren de remolque.

•

Medida: 39 x 74 inch / 980 x 1890 mm Capacidad de Carga: 4 Cart Hijas Cart Hija: Q-100-0132 Payload: Cart Hijas

Medida: 88 x 58 inch / 2240 x 1470 mm Capacidad de Carga: 2,200 lbs / 1000 kg Capacidad de Carga por Sección: 220 lbs / 100 kg Carga: Carros

• • •

Medida: 80 x 50 inch / 2030 x 1260 mm Capacidad de Carga: 4 Cart Hijas Cart Hija: Q-100-1000 Carga: Cart Hijas

• •

Información del Producto:

Información del Producto:

Diseñado para transportar cuatro carros hija los cuales quedan asegurados en la estructura durante el transporte. Se transporta manualmente o en un tren de remolque.

Diseñado para transportar • cuatro carros hija a diferentes estaciones de trabajo a lo • largo de la planta. Se transporta en un tren de remolque. •

•

Información del Producto:

•

Estructura madre grande diseñada para transportar ocho carros hija asegurados en la estructura, para ser transportados a diferentes estaciones de trabajo. Se transporta en un tren de remolque.

Diseñado para transportar dos carros hija. Cuenta con barras de bloqueo para las puertas de cada sección, lo que permite un transporte eficiente entre las estaciones de montaje. Se transporta en un tren de remolque.

• • •

Información del Producto:

•

Diseñado para transportar cuatro carros hija pequeños asegurados en la estructura.

Los carros quedan asegurados durante el transporte a diferentes estaciones de trabajo. Se transporta manualmente o en un tren de remolque.

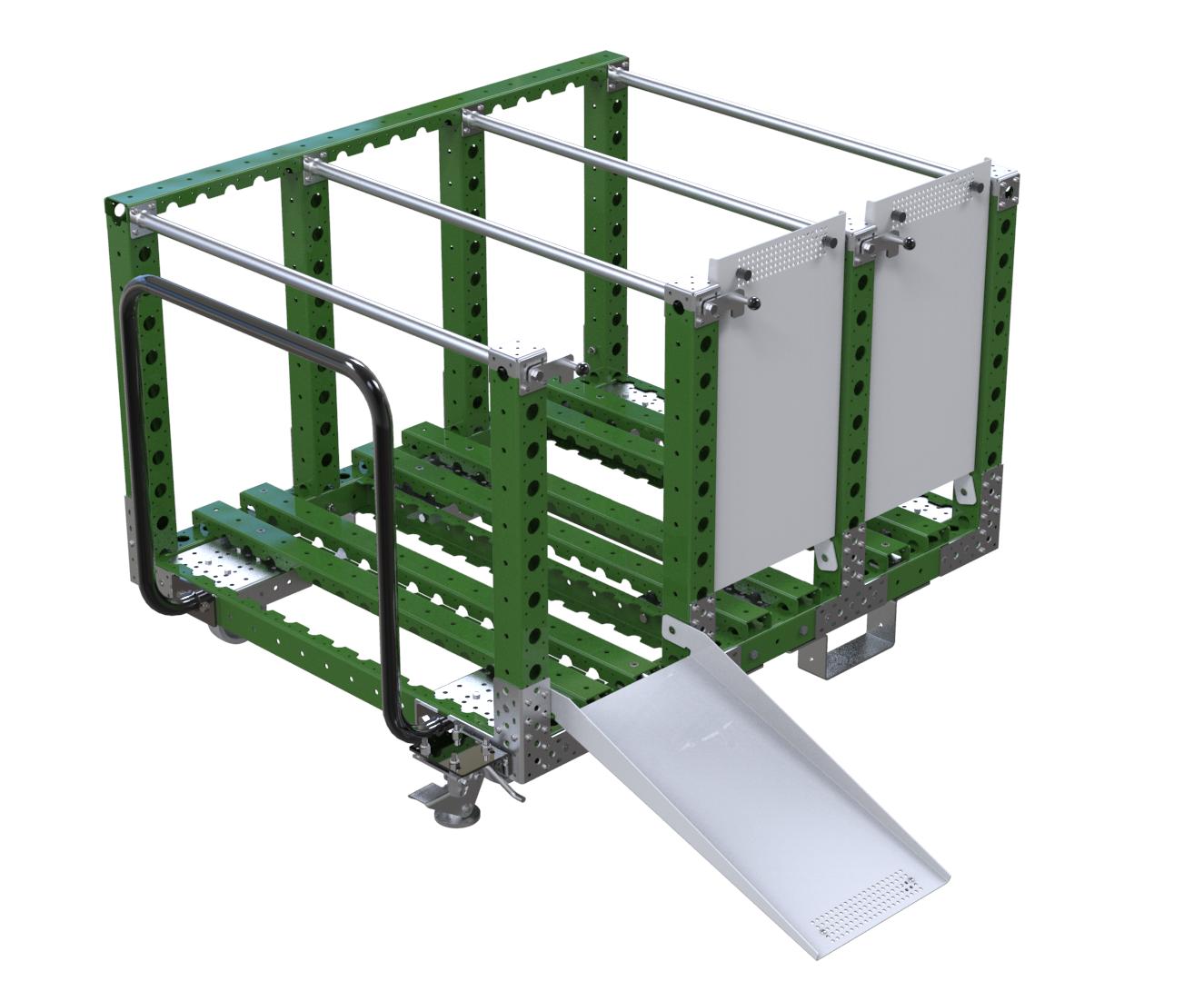

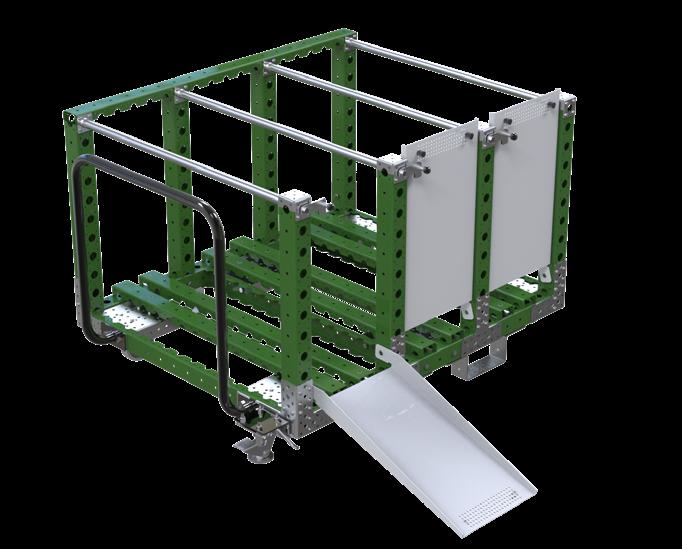

Este carro madre-hija 2 en 1 viene con una rampa eléctrica y control remoto para la carga y descarga fácil de los carros hija. Se transporta en un tren de remolque.

•

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

• •

Q-100-5049

Medida: 80 x 41 inch / 2030 x 1050 mm Capacidad de Carga: 1,500 lbs / 680 kg Capacidad de Carga por Sección: 750 lbs / 340 kg Carga: Cart Hijas

CART MADRE 4 EN 1 Información del Producto:

Q-100-1919

Medida: 44 x 58 inch / 1120 x 1470 mm Capacidad de Carga: 1,000 lbs / 450 kg Capacidad de Carga por Sección: 220 lbs / 100 kg Carga: Carros

CART MADRE 2 EN 1

Información del Producto:

Q-100-2618

Medida: 39 x 105 inch / 980 x 2660 mm Capacidad de Carga: 6 Cart Hijas Cart Hija: Q-100-2617 Carga: Cart Hijas

CART MADRE 4 EN 1

CART MADRE 4 EN 1 •

46

Información del Producto:

CART MADRE 8 EN 1 PARA DOLLIES •

Q-100-1002

Medida: 66 x 63 inch / 1680 x 1610 mm Capacidad de Carga: 2 Cart Hijas Cart Hija: Q-100-1042 Carga: Cart Hijas

CART MADRE 6 EN 1

CART MADRE 4 EN 1 •

Q-100-0986

CARROS MADRE-HIJA

Q-100-1118

Medida: 44 x 30 inch / 1120 x 770 mm Capacidad de Carga: 440 lbs / 200 kg Capacidad de Carga por Sección: 220 lbs / 100 kg Carga: Carros

47 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

KIT CARTS

KIT CARTS. Los carros para kits son soluciones especializadas diseñadas y personalizadas para sus necesidades especiales de manejo de materiales. Se utilizan más comúnmente para la presentación de materiales a lo largo de las líneas de ensamblaje, estaciones de trabajo y áreas de servicio. Los carros FlexQube pueden modificarse para la presentación de cualquier componente. Por ejemplo, pueden prepararse para neumáticos, con una rampa abatible por donde los neumáticos pueden rodar fácilmente y colocarse en el estante. También se equipan fácilmente con un freno de piso y un manubrio.

KIT CART PARA LLANTAS 44 x 53 inch / 1118 x 1346 mm Q-100-0520

CAPACIDAD DE CARGA

500 lbs / 226 kg

Crearemos el carro adecuado para usted según sus necesidades operativas.

KIT CART DE ARRASTRE 70 x 47 inch / 1750 x 1050 mm Q-100-0650

Carro para kits remolcable diseñado para transportar diferentes tipos de materiales.

Presentar las piezas a los operarios de una manera ergonómica y eficiente.

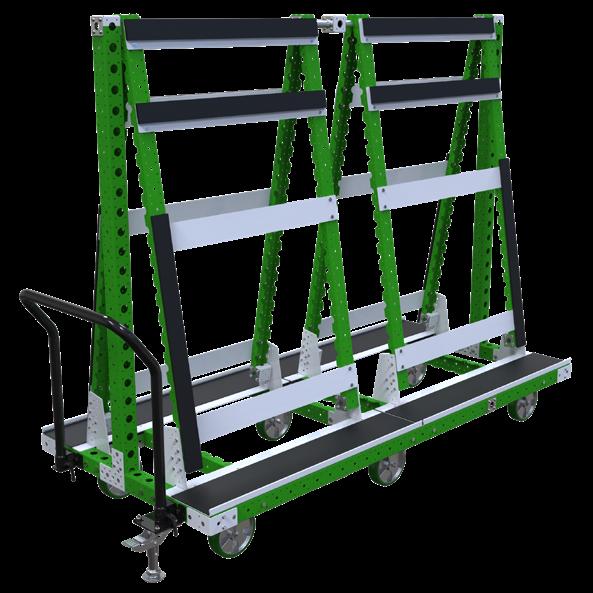

CART PARA PARABRISAS 91 x 50 inch / 2310 x 1260 mm Q-100-0446 Diseñado con ruedas giratorias, frenos de pie y manubrio o a su elección.

Carro para kits diseñado específicamente para transportar parabrisas de camiones.

48

49 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

KIT CARTS Q-100-0520

KIT CARTS KIT CART PARA LLANTAS • • • •

Q-100-0363

• • •

Información del Producto:

Diseñado para cargar y transportar neumáticos. Este carro puede sostener tres neumáticos. Está equipado con una rampa abatible para cargar y descargar los neumáticos fácilmente.

Diseñado para mejorar la • presentación de materiales en la línea de ensamblaje. La • parte trasera está diseñada para sujetar piezas más largas, • aseguradas con un bloqueo de seguridad. Se transporta manualmente o en un tren de arrastre.

Información del Producto:

Información del Producto:

•

Diseñado con 17 ranuras para el área de almacenamiento, con protección de caucho en la parte inferior.

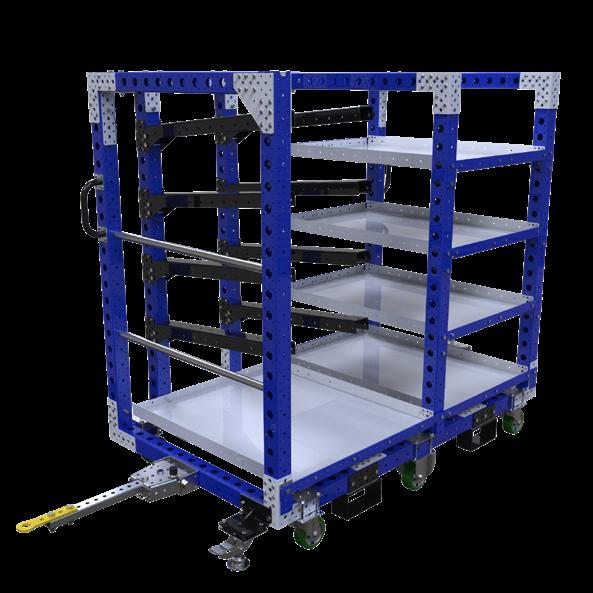

Carro para almacenar materiales en estantes y colgar herramientas en un tablero perforado (peg board).

•

• •

•

Medida: 70 x 47 inch / 1750 x 1050 mm Capacidad de Carga: 1,000 lbs / 453 kg Capacidad de Carga por Estante: 249 lbs / 113 kg Carga: Contenedores, Cajas, Piezas Varias, Cestas y piezas para colgar

•

Información del Producto:

Información del Producto:

•

Carro para kits grande diseñado para colgar tubos grandes, así como otros artículos que se pueden almacenar en los estantes.

Se transporta manualmente o en un tren de arrastre.

Tubos de guía verticales que sostienen los cartones en su lugar, con malla de alambre alrededor del carro para protección adicional del material.

•

• • •

Medida: 91 x 50 inch / 2310 x 1260 mm Capacidad de Carga: 1,100 lbs / 500 kg Transportación: Manual Carga: Parabrisas para Camiones

• •

Información del Producto:

•

Carro de empuje diseñado para que los parabrisas descansen sobre la cubierta de caucho, apoyados contra una parte superior acolchada con espuma.

Carro diseñado a medida para almacenar materiales más pequeños en 25 bolsillos compartimentados. Esto facilita a los operarios el acceso a los materiales a lo largo de la línea de ensamblaje.

• •

•

Q-100-0912

Medida: 49 x 32 inch / 1240 x 820 mm Capacidad de Carga: 440 lbs / 200 kg Transportación: Manual Carga: Cartón

CART DE COMPARTIMENTOS Información del Producto:

Q-100-6672

Medida: 25 x 30 inch / 630 x 770 mm Capacidad de Carga: 250 lbs / 110 kg Capacidad de Carga por Estante: 125 lbs / 55 kg Carga: Partes Miscelaneas

KIT CART PARA CARTÓN

CART PARA PARABRISAS •

•

Q-100-0843

Medida: 47 x 47 inch / 1050 x 1050 mm Capacidad de Carga: 1,000 lbs / 453 kg Capacidad de Carga por Estante: 220 lbs / 100 kg Carga: Contenedores, Cajas, Piezas Varias, Cestas

KIT CART PARA HERRAMIENTAS

KIT CART DE ARRASTRE •

Q-100-0446

Medida: 41 x 47 inch / 1050 x 1190 mm Capacidad de Carga: 800 lbs / 363 kg Transportación: Manual Carga: Placas, Paneles, Piezas Largas

•

Información del Producto:

KIT CART PARA PLACAS •

Q-100-0650

Medida: 44 x 53 inch / 1118 x 1346 mm Capacidad de Carga: 500 lbs / 226 kg Transportación: Manual Carga: Llantas

KIT CART

Q-100-0771

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 370 lbs / 168 kg Capacidad de Carga por Compartimento: 26 lbs / 12 kg Carga: Contenedores, Cajas, Piezas Varias, Cestas

50

51 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

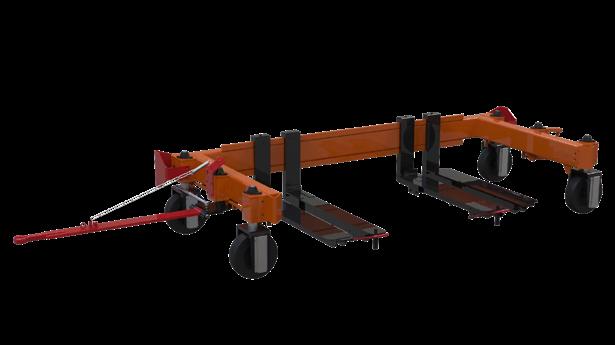

LIFTRUNNER FRAMES

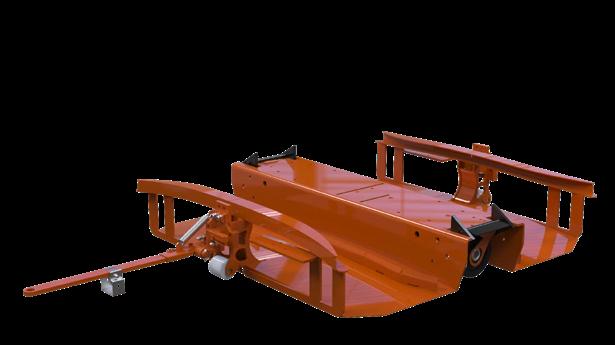

STILL LIFTRUNNER FRAMES. Junto con el sistema de tren de arrastre STILL Liftrunner®, FlexQube ha desarrollado soluciones de carros madre-hija que ayudan enormemente con sus necesidades industriales de manejo de materiales.

Los carros y carretillas de trabajo pesado se personalizan para contenedores, pueden fabricarse para adaptarse a cualquier tipo de marco y también pueden equiparse con un manillar desmontable para mayor conveniencia y manejo ergonómico.

LIFTRUNNER BX FRAME

Optimizado para diferentes carts.

CAPACIDAD DE CARGA

Q-100-1580

2200 lbs / 1000 kg

DISEÑADO PARA MOVER MATERIALES PESADOS DE MANERA EFICIENTE Y FLUIDA

Frames compatibles con casi cualquier carro FlexQube gracias al diseño flexible.

Cargar y descargar materiales en ambos lados del frame.

FRAMES MEDIDA US

FRAMES MEDIDA EUR

LIFTRUNNER B-FRAME (US)

LIFTRUNNER E-FRAME (US)

LIFTRUNNER C-FRAME (US)

LIFTRUNNER B-FRAME (EUR)

LIFTRUNNER E-FRAME (EUR)

Este frame es altamente flexible, con carga y descarga desde ambos lados del marco.

Este frame es una combinación perfecta para nuestras soluciones de carros, y puede diseñarse con diferentes longitudes, anchos y cargas.

Este frame está diseñado para transportar de manera efectiva cargas pesadas y carros grandes de manejo de materiales. Se utiliza principalmente en exteriores.

Este frame es altamente flexible, con carga y descarga desde ambos lados del marco.

Este frame es una combinación perfecta para nuestras soluciones de carros, y puede diseñarse con diferentes longitudes, anchos y cargas.

Q-050-1046

Q-050-1062

Q-050-1089

Q-050-1053

Q-050-1038 52

53 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

LIFTRUNNER FRAMES

Carros FlexQube en perfecta sintonía con el sistema Liftrunner® STILL.

Solución Autónoma de Tren de Arrastre.

Carros FlexQube en perfecta sintonía con el sistema Liftrunner® de STILL. Desde 2019, FlexQube ha sido el distribuidor exclusivo de los productos Liftrunner en Norteamérica y Sudáfrica. La solución de tren de arrastre Liftrunner de STILL es un sistema líder en el mercado para el transporte de carros industriales en plantas de producción. En cooperación con STILL, FlexQube ha creado un concepto de carro único, modular y flexible que, junto con el sistema Liftrunner®, conforma una combinación líder en la industria y una solución de manejo de materiales de vanguardia.

El Still Liftrunner es compatible con el FlexQube Navigator AMR, lo que significa que no necesita depender de operadores para transportar los materiales. En su lugar, reemplace sus trenes de arrastre manuales con el FlexQube Navigator AMR autónomo y el Load Carrier de remolque para obtener una solución de tren de arrastre automatizada.

54

55 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CARTS PARA LIFTRUNNER Q-100-0234

EU CART PARA TARIMAS PARA E-FRAME • • • •

Q-100-0492

CARTS PARA LIFTRUNNER

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 1,102 lbs / 500 kg Transportación: Manual, LiftRunner E-frame Carga: Tarimas

CART PARA TARIMAS

Información del Producto:

Información del Producto:

•

Carro estándar para tarimas, pensado para el transporte manual o mediante un E-Frame de STILL LiftRunner.

Ideal para llevar tarimas y contenedores de gran peso. Su diseño permite el transporte con un B-Frame de STILL LiftRunner.

•

• • •

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 1,102 lbs / 500 kg Transportación: Manual, LiftRunner B-frame Carga: Tarimas

•

Información del Producto:

Información del Producto:

•

Carro de empuje estándar con barra de agarre superior doblada. Se puede transportar con un B-Frame de STILL LiftRunner.

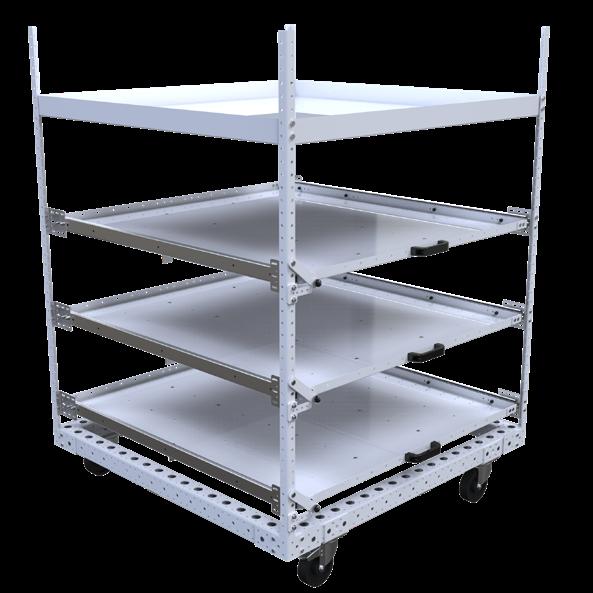

Carro de cuatro niveles con estantes y separadores para retener los materiales. Se transporta con el E-Frame de STILL LiftRunner.

• • • •

Q-100-0758

CART INCLINABLE PARA TARIMAS • • • •

Q-100-1133

Información del Producto:

Información del Producto:

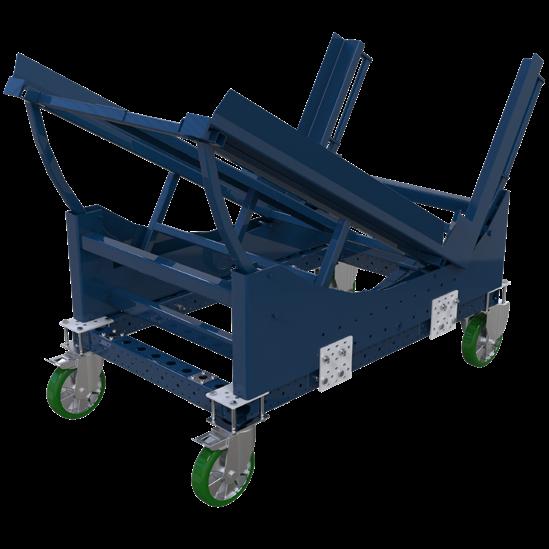

Carro inclinable que facilita el acceso a los materiales para los operarios, garantizando una alta ergonomía. Diseñado para ser remolcado con el B-Frame Madre STILL LiftRunner.

Carro de cinco niveles con • estantes en posición ergonómica. El carro también • está diseñado para ser remolcado con un E-Frame • de STILL LiftRunner.

• • •

Medida: 66 x 50 inch / 1680 x 1260 mm Capacidad de Carga: 2,000 lbs / 907 kg Transportación: Manual, LiftRunner B-frame Carga Tarimas

•

•

Información del Producto:

Carro para tarimas con una parte superior elevada más amplia, capaz de llevar tarimas más grandes sin dejar de ser compatible con el sistema STILL LiftRunner. Diseñado para ser remolcado con un B-Frame.

Una de las soluciones más • populares para el sistema LiftRunner debido a su • capacidad para transportar tarimas de trabajo pesado. El carro también está • diseñado para ser transportado con un B-frame de STILL LiftRunner.

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

•

Q-100-0240

Medida: 30 x 65 inch / 770 x 1643 mm Capacidad de Carga: 500 lbs / 227 kg Capacidad de Carga por Estante: 100 lbs / 45 kg Transportación: Manual, LiftRunner E-frame Carga: Contenedores, Partes MISC

CART PARA TARIMAS Información del Producto:

Q-100-3816

Medida: 28 x 33 inch / 700 x 840 mm Capacidad de Carga: 1,240 lbs / 560 kg Capacidad de Carga por Estante: 310 lbs / 140 kg Transportación: Manual, LiftRunner E-frame Carga: Partes MISC

CART DE ESTANTE

CART PARA TARIMAS •

56

Medida: 50 x 33 inch / 1260 x 840 mm Capacidad de Carga: 990 lbs / 450 kg Transportación: Manual, LiftRunner Frames Carga: Tarimas

Medida: 50 x 50 inch / 1060 x 1060 mm Capacidad de Carga: 2,500 lbs / 1135 kg Transportación: Manual, LiftRunner B-frame Carga: Tarimas, Contenedores

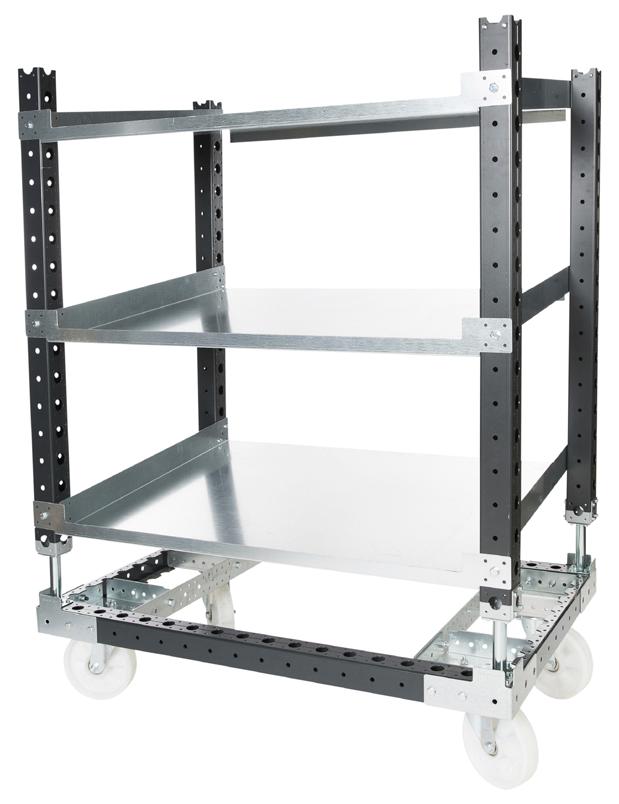

CART DE ESTANTES

CART PARA TARIMAS •

•

Q-100-3750

Q-100-7354

Medida: 50 x 50 inch / 1260 x 1260 mm Capacidad de Carga: 2,200 lbs / 1000 kg Transportación: Manual, Tugger, LiftRunner B-Frame Carga: Tarimas, Contenedores

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

57

CASOS DE ESTUDIO. SOLUCIONES PROBADAS EN ACCIÓN.

Soluciones FlexQube para diferentes Industrias POR QUÉ ELEGIR FLEXQUBE? FlexQube ofrece soluciones modulares que se adaptan a cada necesidad operativa. Desde robustos carros mecánicos hasta AGV (vehículos guiados automáticamente) y AMR (robots móviles autónomos) completamente automatizados, nuestros sistemas ayudan a las empresas a:

OPTIMIZAR LOS FLUJOS DE TRABAJO

MEJORAR LA SEGURIDAD

INCREMENTAR FLEXIBILIDAD

en producción y logística

Para operadores y material

para cambios en la necesidad operativa

Descubre cómo empresas de diversas industrias han mejorado la seguridad, la eficiencia y la flexibilidad con FlexQube.

Cada caso resalta un desafío único y la solución modular que generó un impacto medible.

DEL DESAFÍO AL ÉXITO Desafío Cada caso comienza resaltando el desafío que enfrentaron nuestros clientes, ya sea ineficiencias en el manejo manual de materiales, flujos de producción complejos o la adaptación a nuevas líneas de productos.

Solución

Logro

Cada caso demuestra los logros tangibles — mejor eficiencia, mayor seguridad y más flexibilidad operativa— mostrando el impacto real de nuestras soluciones modulares.

Mostrando la solución FlexQube en acción (ya sean carros mecánicos, AGV o AMR) diseñada para encajar a la perfección con las necesidades específicas del cliente.

58

59 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

El cliente necesitaba reducir el tráfico de montacargas y mover materiales de diversos tamaños de manera eficiente. La gran variación de productos y el limitado espacio de almacenamiento junto a la línea requerían el preensamblaje de kits y entregas precisas. Sin embargo, los montacargas reabastecían los bastidores de asientos y puertas cada 10 minutos, lo que generaba complejidad y riesgos de seguridad.

El Sistema AMR patentado de FlexQube reemplazó a los montacargas, transportando bastidores modulares de asientos y puertas de diversos tamaños y pesos directamente a la línea de ensamblaje. Esto mejoró la seguridad, redujo el tráfico de montacargas en áreas de alta densidad, aseguró un 99 % de tiempo de actividad y optimizó la ergonomía de recolección para los ensambladores.

LA SOLUCIÓN Se diseñaron dos transportadores de carga para asientos (1610×1610 mm) y puertas (1880×2450 mm) utilizando el sistema de bloques de construcción de FlexQube. El Navigator AMR independiente puede transportar ambos tipos de bastidores a través de una interfaz de acoplamiento estandarizada, a pesar de sus diferencias de tamaño.

CASO: Fabricante de camiones, Suecia

Transporte Automatizado de Asientos y Puertas a la Línea de Montaje de Cabinas ROI RÁPIDO, AHORROS EN COSTOS OPERATIVOS, SEGURIDAD EXCEPCIONAL GRACIAS A CAMPOS DE SEGURIDAD AUTOMÁTICOS Y UN DISEÑO MODULAR DEL PORTACARGAS. Para mejorar la seguridad y la eficiencia, la empresa se asoció con FlexQube para reemplazar los montacargas, una de las principales causas de accidentes laborales, con el innovador y patentado Sistema Navigator AMR. Este es un sistema automatizado con un robot que no transporta carga y que se acopla a un ecosistema de transportadores de carga (Load Carriers) modulares y motorizados

᾽᾽

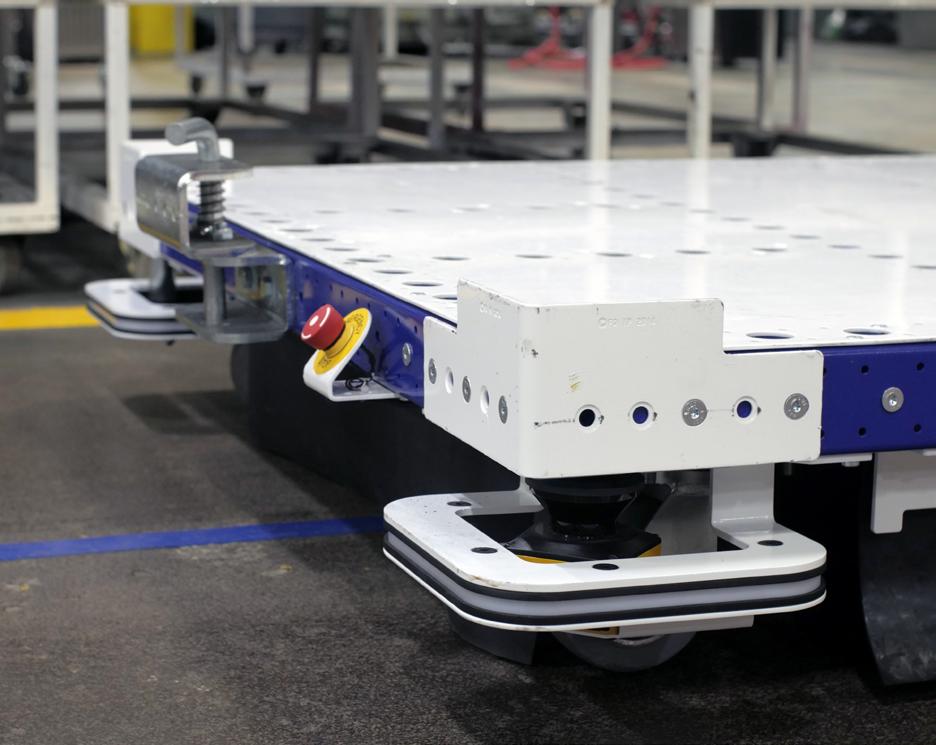

Un sistema autónomo diseñado para una manipulación de materiales inteligente, segura, escalable y exitosa.

a través de un acoplamiento estandarizado.

Este concepto de “un robot, múlti-carrier” permite al AMR mover estructuras de diversos tamaños y pesos, reemplazando a los montacargas en la línea de ensamblaje con una solución de transporte flexible, segura y totalmente automatizada.

60

61 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

Signify intentaba reducir el tráfico de personas no esencial dentro de la planta de producción. Los operadores con frecuencia abandonaban sus puestos para mover piezas o materiales sueltos entre almacenes. La meta era suprimir estos movimientos de transporte ineficientes.

Signify implementó carros FlexQube y un AGV para automatizar el movimiento de materiales entre las áreas de producción y los almacenes. La configuración redujo el manejo manual y, al añadir unidades para basura y reciclaje al AGV, la eliminación de residuos también se automatizó.

LA SOLUCIÓN Signify inició con el arrendamiento de 2 AGV y 4 carros de arrastre. Los AGV automatizaron el transporte, disminuyendo el tráfico de personas, y los carros de arrastre facilitaron el manejo de grandes volúmenes. Un valor agregado fue que el tiempo de los empleados dedicado a estas tareas de transporte se pudo reutilizar.

CASO: SIGNIFY, USA

ELIMINACIÓN DEL TRÁFICO PEATONAL CON AUTOMATIZACIÓN ACCESIBLE Y FÁCIL DE USAR “EN PROMEDIO, ESTAMOS HABLANDO DE UN AHORRO DE ENTRE 10 Y 15 MINUTOS POR LÍNEA. CON 10 LÍNEAS, ESTO SE TRADUCE EN HASTA 150 MINUTOS, O SEA, 2.5 HORAS”

᾽᾽

Cuando se suman todas esas pérdidas a lo largo de una semana, se hace evidente que no se está sacando partido a la experiencia del operador como se debe.

- Sturgis Kyle, SIGNIFY

- Sturgis Kyle, Engineering Manager, Pennsylvania, USA Signify buscaba dar a sus empleados más tiempo para tareas centrales al eliminar el transporte de piezas individuales. La implementación del AGV (vehículo guiado automáticamente) automatizó el movimiento de materiales en toda la planta, ahorrando 10 a 15 minutos por línea al día, lo que representa una ganancia de tiempo acumulada significativa en las 10 líneas.

Un beneficio inesperado fue el despliegue rápido y sencillo de la AGV. Desde desempacarla hasta ponerla en funcionamiento, la configuración fue continua y sin interrupciones, y su interfaz basada en Android permitió a los operadores adaptarse rápidamente, haciendo que el sistema fuera eficiente y fácil de usar.

62

63 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

Siemens agregó recientemente nuevas líneas que requerían procesos y transporte de materiales actualizados. Anteriormente, los operadores movían los materiales entre estaciones utilizando patines hidraulicos, montacargas o carros de empuje. Siemens buscaba mantener a los técnicos de cajas de engranajes en sus estaciones de trabajo, eliminando estas tareas de transporte manual.

Siemens implementó dos AGV (vehículos guiados automáticamente), automatizando por completo múltiples tareas de transporte de material en toda la planta. Esto eliminó la manipulación humana, simplificó los procesos y ofreció un rápido retorno de la inversión (ROI), logrando un 100 % de transportes automatizados.

LA SOLUCIÓN Siemens implementó dos diseños de AGV (vehículo guiado automáticamente) y una estación de transferencia de rodillos: un AGV de plataforma plana para piezas cargadas con montacargas y un AGV con rodillos superiores que utilizaba la gravedad y un mecanismo de impulsión (shooter) para transferir paletas a la estación de forma automática.

CASO: SIEMENS, USA

¡SIEMENS SE PONE EN MARCHA CON LA AUTOMATIZACIÓN! “AHORA TENEMOS AUTOMATIZACIÓN EN NUESTRA

FÁBRICA, Y PODEMOS SEGUIR CONSTRUYENDO SOBRE ELLA; TRAER MÁS ROBOTS Y SER INNOVADORES EN LA FORMA EN QUE UTILIZAMOS ESTA TECNOLOGÍA EN NUESTRA PLANTA. ”

᾽᾽

Empezamos con una fábrica del futuro.

- Kim Howe, SIEMENS

- Kim Howe, Logistics Manager, Georgia, USA Siemens lanzó con éxito su primer proyecto de AGV (vehículo guiado automáticamente) totalmente automatizado, dando un primer paso crucial en su camino hacia la automatización. La implementación les permitió mapear sus necesidades y desplegar una solución que es robusta y confiable, brindando un transporte consistente para cada tarea.

Con un tiempo de configuración mínimo y sin infraestructura de TI adicional requerida, los AGV simplificaron lo que a menudo puede ser un proceso complejo e intimidante, dándole a Siemens una base sólida para construir futuras iniciativas de automatización.

64

65 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

Mitchell Plastics dependía de carros de arrastre y de un conductor para mover contenedores (totes) por toda su planta.

Buscaban reducir la mano de obra necesaria para este proceso, asegurando al mismo tiempo que se mantuvieran los estándares de seguridad y ergonomía para los empleados.

FlexQube entregó un AGV con capacidad para remolcar varios carros de arrastre cargados, sustituyendo al conductor y liberando al personal para que se concentre en tareas más importantes. El AGV recorre su ruta de forma segura y uniforme, lo que eleva la seguridad laboral e inicia la automatización en Mitchell Plastics.

LA SOLUCIÓN Mitchell Plastics dio su primer paso hacia la automatización al arrendar un AGV (vehículo guiado automáticamente) de 50 x 50-inch con una barra de remolque, combinado con los carros de arrastre FlexQube que ya poseían. Esto creó una solución de arrastre automatizado eficiente con un financiamiento flexible.

CASO: Mitchell Plastics, USA

MITCHELL PLASTICS PRIORIZA LA SEGURIDAD CON EL AGV DE FLEXQUBE “HA PERMITIDO QUE LOS ENCARGADOS DEL MANEJO DE MATERIALES NO TENGAN QUE TOCAR EL MATERIAL, POR LO QUE HAY AHORROS DE MANO DE OBRA.”

᾽᾽

Esto resulta en un ambiente de trabajo mucho más seguro.

- Dwayne Maust, Mitchell Plastics

- Dwayne Maust, Materials Manager, Alabama, USA Mitchell Plastics mejoró tanto la seguridad como la eficiencia al automatizar su flujo de materiales con el sistema AGV de FlexQube.

Los recorridos definidos del AGV han fomentado un entorno de trabajo más limpio y organizado, eliminando rutas bloqueadas y reduciendo los riesgos asociados con el manejo manual de tugger carts.

Inicialmente, Mitchell Plastics no tenía planeada la automatización, pero después de adoptar los carritos remolcables de FlexQube, descubrieron el potencial de combinarlos con la solución AGV. Gracias a las opciones de financiamiento flexibles de FlexQube, incluyendo programas de arrendamiento a corto plazo, la automatización se convirtió en un paso alcanzable y valioso para la empresa.

66

67 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

Proterra es el fabricante de autobuses eléctricos más grande de EE. UU. Al desarrollar y planificar dos nuevas plantas, querían crear un flujo de manejo de materiales que fuera tanto sostenible como efectivo.

Para crear un proceso de manufactura más eficiente y sostenible en las nuevas instalaciones, Proterra vio los beneficios de dejar atrás los carros soldados y poco flexibles. El concepto de FlexQube hizo posible que Proterra lograra este objetivo.

LA SOLUCIÓN Mediante el exclusivo DesignOnDemand™ basado en web de FlexQube, ¡se diseñaron más de 25 aplicaciones diferentes para Proterra! Esto incluyó soluciones para mejorar la presentación y el transporte de componentes a lo largo de las dos instalaciones. La capacidad de armonizar estos diseños más eficientes y ergonómicos para que coincidieran con su marca

CASO: PROTERRA, USA

PROTERRA CONSTRUYÓ DOS NUEVAS PLANTAS CON UN ENFOQUE EN EL MANEJO DE MATERIALES FLEXIBLE

᾽᾽

La reducción en el número de montacargas abrió la puerta a un proceso de ensamblaje más eficiente.

“PROCESO TRANSPARENTE Y SIN INTERRUPCIONES DESDE EL DISEÑO HASTA LA IMPLEMENTACIÓN” – Lalit Savalia, Proterra, South Carolina, USA FlexQube desarrolló 25 carros personalizados y adaptados a las necesidades de Proterra, asegurando que el diseño estuviera alineado con su marca. Mediante la herramienta web DesignOnDemand™ de FlexQube, Proterra colaboró activamente en la creación de carros para llantas, baterías, parabrisas, herramientas, mangueras y cables.

El cambio de montacargas a la manipulación basada en carros simplificó el ensamblaje e impulsó la eficiencia. Poco después de la entrega, Proterra necesitó modificaciones, las cuales se implementaron rápidamente gracias al concepto modular de FlexQube y a DesignOnDemand™, lo que permitió ajustes en el sitio con facilidad.

68

69 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

CASO: PROTERRA

CARRITO PARA PARABRISAS

CARRITO CON PANEL PERFORADO

Este carrito fue diseñado específicamente pensando en la ergonomía, para facilitar al operador el movimiento de piezas grandes o de formas irregulares, como los parabrisas.

Estos carritos permiten a los operadores de Proterra ensamblar el autobús desde el interior, sin necesidad de salir de él. Esto representa una gran mejora en la eficiencia del proceso de ensamblaje para Proterra.

KIT CART PARA LLANTAS

MESAS DE TRABAJO ANGULARES

Estos carritos están hechos a medida para permitir empujarlos hasta la estación de ensamblaje y rodar la llanta directamente del carro al área de ensamblaje.

Estas mesas de trabajo tienen un diseño personalizado que se desarrolló en conjunto con los ingenieros de Proterra para facilitar el movimiento y la manipulación de materiales.

70

71 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

El desafío consistía en reducir el tráfico de montacargas, el cual generaba riesgos de seguridad y afectaba el flujo de producción, mientras se manejaban piezas de diferentes tamaños y pesos en pasillos estrechos que limitaban un transporte eficiente.

Las soluciones de FlexQube redujeron en un 60% la distancia de transporte de material, mejoraron la ergonomía y disminuyeron el uso de montacargas, optimizando así la producción.

LA SOLUCIÓN Se fabricaron carts de kit personalizados utilizando los componentes estándar de FlexQube e integrándolos con el tren de arrastre LiftRunner de STILL, creando una plataforma común y flexible que sirve como base para todos los carritos de kit.

CASO: Eberspächer, Suecia

REDUCCIÓN DE MONTACARGAS Y MEJORA DE ERGONOMÍA “LOS CARTS HAN SIDO UNA GRAN MEJORA CUANDO SE TRATA DE ERGONOMIA”

᾽᾽

Estoy sumamente satisfecha con los carritos. Me siento orgulloso cuando los veo en las líneas de producción.

- Mariza Zegovia, Eberspächer

– Maritza Zegovia, Eberspächer, Trollhättan, Sweden

Eberspächer se propuso eliminar los montacargas y mejorar el flujo de materiales en producción, asociándose con FlexQube en 2012. Desde entonces, la empresa ha adaptado y perfeccionado continuamente sus carritos basándose en la retroalimentación de los operadores y en sus necesidades cambiantes. Al implementar un sistema de tren de arrastre tipo madre-hija, Eberspächer ahora transporta hasta cuatro carritos a la vez, aumentando la eficiencia y reduciendo el tráfico de montacargas.

El concepto modular de FlexQube permite realizar actualizaciones sin generar desperdicio, convirtiéndolo en una solución sostenible a largo plazo.

Diseñados en estrecha colaboración con los operadores, los carritos han mejorado significativamente la ergonomía y la facilidad de uso. Hoy en día, Eberspächer opera más de 300 carritos FlexQube en 15 versiones diferentes, reflejando una década de mejora continua y de ingenieros satisfechos.

72

73 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EL DESAFÍO

EL LOGRO

Los carritos que Autoliv tenía antes de los carritos FlexQube eran de baja calidad y causaban mucho tiempo de inactividad en la planta de producción, además de requerir mucho mantenimiento. La planta también estaba experimentando cambios en los tamaños de sus contenedores debido a nuevas demandas de los fabricantes de equipo original (OEMs).

El uso de los carritos FlexQube nos permitió aumentar la productividad al reducir el tiempo de inactividad y disminuir drásticamente la necesidad de mantenimiento. Nuestros carritos FlexQube también ayudaron a reducir los niveles de ruido en la planta, y al utilizar un solo concepto se redujo la complejidad al momento de cambiar los tamaños de los contenedores.

LA SOLUCIÓN Autoliv optó por una configuración de seis ruedas giratorias, lo que mejoró el seguimiento y la maniobrabilidad de los carritos de manejo de materiales. Los carritos también resultaron más fáciles de usar gracias a una configuración de ruedas fijas en el centro. Además, ayudamos a la planta a implementar un sistema de tren de arrastre 4 en 1, lo que incrementó la productividad.

CASO: Autoliv, México

USANDO CARTS DE ALTA CALIDAD PARA REDUCIR INACTIVIDAD Desde 2015 FlexQube a entregado alrededor de 250 carts a diferentes plantas de Autoliv y muchos más por venir.

Autoliv adquirió una variedad de aplicaciones de FlexQube, incluyendo carros con estantes, sistemas madre-hija (4 en 1) para cajas pequeñas y contenedores, y carros para contenedores con tamaños que van desde 32×30 pulgadas hasta 1600×1200 mm. Su anterior sistema de dirección cuádruple se desplazaba bien detrás de los remolcadores, pero era

᾽᾽

Los carts FlexQube mejoraron la productividad, reducieron tiempos muertos y necesidad de mantenimiento.

difícil de mover manualmente y tenía ruedas de baja calidad, lo que causaba tiempo de inactividad y recorridos ruidosos. El sistema modular de FlexQube ofreció la flexibilidad necesaria para construir una flota de carros a largo plazo, extendiendo la vida útil de la inversión mientras mejoraba el flujo de materiales, la productividad y la calidad.

74

75 EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

EVERY FLEXQUBE SOLUTION CAN BE TOTALLY CUSTOMIZED TO SUIT YOUR NEEDS

Bienvenido al mundo de FlexQube!

FlexQube está construyendo una presencia global para poder seguir y apoyar a todos nuestros clientes en todo el mundo, ofreciendo el mejor y más rentable equipo de manejo de materiales y robótica.

Gothenburg, Suecia Oficina central FlexQube AB, Centro de Distribución y Fabricación

Birmingham, Inglaterra FlexQube UK Ltd, Oficina de Ventas

Munich,Alemania FlexQube GmbH, Oficina de Ventas

Duncan, USA Oficina Central FlexQube Inc Centro de Distribución/Manufactura

Aguascalientes, México

Oficina Ventas Almacén

USA FLEXQUBE INC. 317 Tucapau Rd, Duncan, SC 29334 +1 (864) 749 1021

MÉXICO FLEXQUBE (MX).

20907 Jesus Maria, Aguascalientes +52 (1) 449 138 9198

SUECIA FLEXQUBE AB. Neongatan 8 43153 Mölndal + 46 (0) 72 711 1477

www.flexqube.com

ALEMANIA FLEXQUBE GmBH. Feldbergstrasse 27-29 61440 Oberursel +49 (160) 243 6305

CONTACTO sales@flexqube.com

AGENDA UN DEMO VIRTUAL
