ANALISIS DE LA SOCIEDAD Y ECONOMÍA URBANA

11 12 13 14 15 16 17 18 19

ANALISIS ESPACIAL URBANO

CARACTERISTICAS DEL ESTILO ARQUITECTONICO

MATERIALES

SISTEMAS CONSTRUCTIVOS

ANALISIS DE FACHADA

ANALISIS FUNCIONAL

ANALISIS ESPACIAL

ANALISIS FORMAL

ANALISIS COMPARATIVO

PLANTA INICIAL FACHADA NORTE Y SUR

CORTE PARTES

PLANTA DE LA BASILICA ACTUAL

BRAMANTE MIGUEL ANGEL

PERUZZI SANGALLO JOVEN

ELEVACION

PLANO DEL EDIFICIO ACTUAL

UBICACIÓN Y CONTEXTO

Ubicada en el continente Europeo, Italia (Roma) en la ciudad del Vaticano, sobre la antigua Necropolis paganocristiana del Siglo I.

Fue construida sobre la tumba de San Pedro, quien fue martirizado bajo el mandato de Nerón en el Circo de la Colina Vaticana , a poca distancia del lugar de su martirio, el emperador Constantino I mando construir una gran basílica sobre su sepultura.

Contexto mediato: Aplicación de la colina, deidad romana, que representa un poder para Dios.

Contexto inmediato: Zona denominada divina, que da un aspecto mas humanístico.

Fuente: Elaboración Propia

PLANOS DEL CONTEXTO URBANO

Fuente: https://wiki.ead.pucv.cl/Archivo:A2_760_mts_FU.jpg

B2 A2

Vía de la Conciliazione / Externo / fachada frontal / tramo longitudinal 760mts aprox.

Ancho máximo de la Plaza San Pedro 230mts

Fuente: https://wiki.ead.pucv.cl/Archivo:B2_220-230mts_FU.jpg

C2

Ancho interior del lado largo de la Elipse de la Plaza / 200mts

MARCO HISTÓRICO

LOS INICIOS DE LA BASILICA SAN PEDRO

En la Colina Vaticana, Calígula construyó un circo privado, completado por Nerón. Este circo fue el lugar en donde San Pedro sufrió el martirio y hacia el 320 Constantino fundó la primera basílica sobre la tumba del apóstol. Con el papa Nicolás V, el primer papa del renacimiento, empieza el período de oro del poder temporal de los papas con una gran transformación de la ciudad y de la basílica de San Pedro. El templo pasó a ser un importante centro espiritual. A partir de Carlo Magno al significado religioso se le añadió un significado político con el nacimiento del estado de la Iglesia. La iglesia era lugar para la celebración del culto, cementerio cubierto y sala de

RENACIMIENTO DE LA BASILICA SAN PEDRO

banquetes funerarios.

En 1505 decidió la construcción de una nueva basílica en reemplazo de la primitiva Basílica de San Pedro poniendo a cargo al arquitecto Donato Bramante. Este propone una planta en cruz griega, un cuadrado resultando una planta central, con cuatro ábsides sobresaliendo en parte, en los lados. Antonio de Sangallo refuerza toda la estructura muraría ampliando fuertemente sus espesores y agrandando aún más los pilares centrales, pues el eje de su idea es la erección de una imponente cúpula peraltada, sobre un importante tambor, que se elevaría bastante más que la propuesta originalmente por Bramante. Carlo Maderno amplía la fachada, haciéndola más ancha que alta, con el objetivo de hacer visible desde la plaza la cúpula. Gian Lorenzo Bernini, realiza el baldaquino que constituye el altar mayor, que por tradición debe estar ubicado en el centro de la cruz, sobre la tumba del Apóstol Pedro. En la realización actúa como ayudante Francesco Borromini, quien más tarde llegará a ser el más talentoso arquitecto del Barroco italiano. Desde la muerte de Maderno, en 1629, Bernini se hace cargo de la decoración interior de toda la iglesia, confiriéndole su aspecto actual.

es.wikipedia.org

LÍNEA DE TIEMPO

1506

La construcción del edificio actual se inició el 18 de abril de 1506

1546

El papa Paulo III encomendó la dirección de las obras a Miguel Ángel Buonarroti, quien retomó la idea de Bramante de planta en cruz griega.

1550

Se consiguió la autorización de edificar catorce altares provisionales, siete dedicados a los ángeles y otros siete a los mártires.

1563

Por falta de fondos económicos tuvieron que detener la obra.

2000

1847 La fachada fue restaurada con

principal fue construida por el arquitecto Carlo Maderno motivo del jubileo

1656 - 1667

Fueron restauradas 1607 1614 Pedro y san Pablo, Se llevó a cabo el proyecto talladas de la actual plaza de San por Giuseppe De Pedro, el Fabris y Adamo cual fue diseñado por Tadolini.

La fachada Bernini.

dos estatuas de san

CARACTERIZACIÓN URBANA

La plaza San Pedro es un elemento importante del urbanismo barroco que embellece la ciudad y su punto de referencia para el trazado de calles que las unen es un reflejo simbólico del poder civil-religioso y escenario de fiestas y presentaciones sociales y teatrales. En Roma el Vaticano es un centro social y cultural de mucho poder, capaz de incidir en el urbanismo y muchos aspectos de la vida de la ciudad.

Es un urbanismo abierto en contacto con la naturaleza que busca la integración de las partes en un todo organizado. La basílica de San Pedro presenta una trama ortogonal y tiende al radio centrismo.

ANÁLISIS DE LA SOCIEDAD Y ECONOMÍA URBANA

En el mandato del emperador Constantino I, se introdujeron unos importantes cambios en el sistema monetario convirtiendo el solido en la moneda estándar del imperio romano, el semis como moneda de oro y el miliarense como moneda de plata.

Constantino representa el nacimiento de la monarquía absoluta y hereditaria. Durante su reinado se introdujeron importantes cambios que afectaron a todos los ámbitos de la sociedad del bajo imperio. Reformó la corte, las leyes y la estructura del ejército.

https://www.freepik.es/

El papa Nicolás V se encargo del Renacimiento de Roma, su principal enfoque fue en la Basílica donde tenían que reforzarse las fuerzas del papado.

JERARQUÍA Y TIPOLOGÍA URBANA

El lugar en donde se encuentra ubicado la iglesia y Plaza de San Pedro es en una comunidad de la Ciudad del Vaticano y tiene una Jerarquía de tipo “Ciudad menor”. La categoría tipológica que se presenta en donde está situado la Iglesia y Plaza de San Pedro es de forma cultural, social - turístico y urbanístico. Esta se da de acuerdo al uso del suelo de dicha geografía que le brinda la comunidad.

MORFOLOGÍA URBANA

Planos Irregulares. Calles estrechas. Urbanismo Renacentista. Calle principal rectilínea para facilitar la movilidad y conexión entre la ciudad. Retícula como base de barrios residenciales. Recintos Espaciales (trafico, peatones).

ontheworldmap.com

ANÁLISIS FUNCIONAL DEL ENTORNO URBANO

http://arqtividad.blogspot.com/2014/03/roma-ciudad-delvaticano.html

ANÁLISIS ESPACIAL URBANO

ezilon.com

CARACTERÍSTICAS DEL ESTILO ARQUITECTÓNICO

ESTILO BARROCO.

Miguel Ángel, padre del Barroco: - En el siglo XVI, Miguel Ángel había anunciado el Barroco de una forma extraordinaria y abundante mediante la cúpula de la basílica de San Pedro de Roma. - Durante el Renacimiento, la ciudad se encontraba encerrada en sí misma, de manera física y sensible, en una escala menor, los espacios públicos no eran comunes y los espacios privados muy frecuentes. El proceso de urbanización del Barroco fue el motor de la configuración de la ciudad como un todo, les ayudo a sobresalir.

Plaza de San Pedro de Roma, donde, bajo la cúpula renacentista de Miguel Ángel, destacan los elementos barrocos: la fachada (16071626) de Maderno y la columnata de Bernini.

CARACTERÍSTICAS DEL ESTILO ARQUITECTÓNICO

Boceto de la planta de la Basílica de San Pedro, obra de Bramante. ESTILO RENACENTISTA. Bramante y su fase renacentista:

La superación de los clásicos, se dio especialmente en la medida que los arquitectos propusieron soluciones espaciales clásicas para proyectos nuevos. Elementos como las bóvedas y las cúpulas se usaron de una forma nueva, y además se emplearon los órdenes arquitectónicos (jónico, corintio, dórico) característicos de la arquitectura de la Antigüedad. La visión de Bramante para San Pedro constaba en una planta de cruz griega que simbolizaba la perfección para él y su generación, fue principalmente alterada por la extensión de la nave después de su muerte en 1514.

MATERIALES

Piedra y mármol en el interior, mármol coloreado: bronce, dorado y estuco. Efecto de policromía. Los muros solían recubrirse con piedra de toba (piedra caliza) y travertina. Travertino: Tipo de caliza porosa y de color beige muy utilizada en Roma. - El mármol (blanco o policromo), se usó a principios para las columnas y más adelante como revestimiento de lujo de todo tipo de superficial.

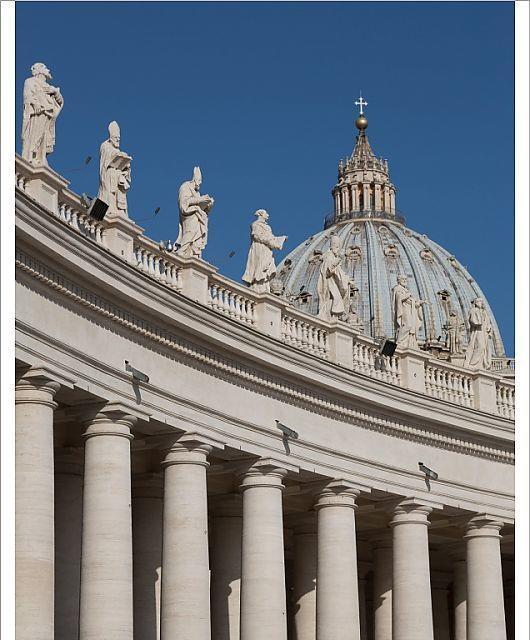

COLUMNATA

-Cuenta con 284 columnas y 88 pilastras realizadas con travertino de Tivoli (la misma piedra que el Coliseo). -Para coronar la columnata se esculpieron 140 estatuas de santos de 3.2 metros de altura

CÚPULA

-Se eleva sobre un tambor circular que presenta columnas pareadas de orden corintio que sobresalen del muro. Entre ellas sitúa grandes ventanales rectangulares. A partir de este 2do tambor se levanta la cúpula que tiene los nervios destacados. Sobre esta, se coloca una linterna abierta a la luz levantada sobre pares de columnas.

SISTEMAS CONSTRUCTIVOS

OBELISCO

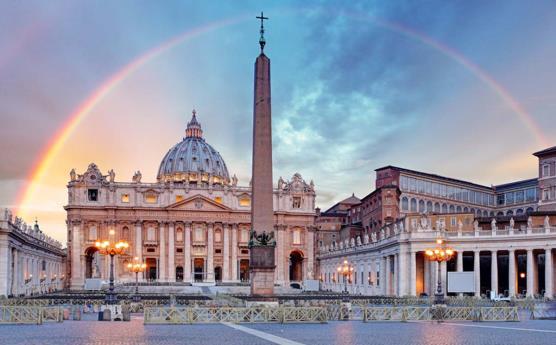

Colocado en el centro de la Plaza San Pedro en tiempos de Sixto V, viene de Heliópolis, en Egipto. El gran Obelisco de granito rojo mide 25.31 metros de altura y es el único de Roma que carece de inscripciones jeroglíficas. También es un reloj de sol.

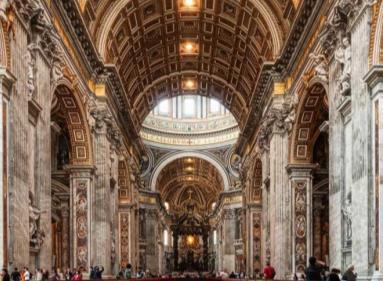

INTERIOR

-Decorado con una gran cantidad de estucos, mosaicos y estatuas de estilos renacentista y barroco. -La nave central tiene grandes pilastras acanaladas entre las que se abren hornacinas con figuras de santos. -La bóveda de cañón que recorre la nave central presenta estucos dorados.

ÁBSIDE PIEDAD DE MIGUEL ANGEL

Está formado por cuatro colosales columnas salomónicas en espiral con estrías, ramas de olivo y laurel, rematadas por capiteles corintios; la cubierta, con volutas y estatuas angulares de extraordinaria elegancia culmina en una esfera de bronce dorado. En el interior del baldaquino hay una paloma dorada, -Obra tallada en un solo bloque de mármol de Carrara. -En 1972 un individuo le rompió el brazo izquierdo a la estatua de la Virgen y por ese motivo ahora está protegida por un cristal irrompible símbolo del Espíritu Santo.

FACHADA

Realizada entre 1607 y 1614. Un gran orden de columnas y pilastras corintios decora toda la fachada. El balcon central, situado sobre la puerta principal, es la Logia de las Bendiciones, desde donde se anuncia la eleccion del nuevo Papa.

Hecha en sillería, utiliza elementos clásicos, aunque con una ideología manierista barroca

Sobre la planta atica de la fachada hay 13 estatuas gigantes de la escuela de Bernini, de 5.7 mts de altura, que representan a 11 de los Apostoles, San Juan Bautista y, al centro, Cristo La sensación de pesantez y cierta monotonía de la fachada tiene mucho que ver con reformas no previstas en su plano original. Un suave movimiento hacia el eje de simetría que muy pronto será superado por el uso de la curva y la elipse de la generación posterior

FACHADA

Decoración: Los modelos clasicistas, aunque ya evolucionados, siendo preferentemente arquitectónica, aunque en la pare superior

Fuente: Elaboración propia Vemos así las columnas y pilastras de orden gigante que unen los dos pisos, los frontones balaustradas, arcos de medio punto, nichos, profundos portales que quedan sumidos en profundas sombras.

ACCESOS

Principal Secundario

ZONA DE ORACIÓN

Es un lugar espacioso, con un arte culto en la cual se

desarrollan misas.

CIRCULACION ZONA SOCIAL

Se encuentran en el exterior en la plaza, el cual es un ambiente muy reconfortante.

Fuente: Elaboración propia

Fuente: Elaboración propia

ANÁLISIS FUNCIONAL

La cúpula interior es un espacio inmenso, decorado con gran cantidad de estucos, mosaicos y estatuas de estilos renacentistas y barrocos

El pavimento forma figuras geométricas de mármol de color basados en los diseños de Giacomo della Porta y Bernini

Encima del altar de Calixto se distribuye el baldaquino, es donde esta las tumbas y las reliquias de San Pedro

Atrio es el antiguo pórtico de las capillas paleocristianas realizado en los años 1608-1612.

PAISAJE NATURAL

La Basílica de San Pedro se localiza en la Colina Vaticana, un montículo de roca volcánica, cubierto por capas de grava compacta y rocas arcillosas, similar al entorno de la colina: Esta compuesto por arenas y turbas de origen aluvial proveniente del Tiber.

https://www.wikiwand.com/es/Colina_Vaticana

CLIMA:

El planteamiento de espacios abiertos permiten la fluidez del viento que disminuye las altas temperaturas y humedad dentro del edificio. La orientación usa la luz para contrastar los espacios interiores y transmitir sentido en elementos de carácter principal a medida que se recorre la Basílica. La escala exagerada de los espacios y la localización de ventanas van más allá de la iluminación natural del interior de la Basílica

ANÁLISIS ESPACIAL

USO FÍSICO:

Las funciones jerárquicas internas de San Pedro se destacan por el uso de la luz, mientras que en la Plaza la luz enmarca la fachada y envuelve todo el edificio.

El Análisis Espacial es ritmo y movimiento, e implica la coherencia y armonía de los elementos arquitectónicos condicionando la transición perceptual relativa al movimiento entre los distintos espacios. Los ejes de análisis han sido identificados como definidores de la forma, su orientación, su espacio y sus interacciones; sustentan su desarrollo en base a un proceso evolutivo y sintetizado.

https://mbphotograph.tumblr.com/

ANÁLISIS FORMAL

Tiene unas dimensiones de 212m de largo, 140m de ancho y 133m de altura en su cúpula.

En su interior encontramos una planta de cruz latina longitudinal en la que predomina la cúpula de Miguel Ángel como elemento dominante y organizador del espacio.

Fuente: La cámara de arte

La cúpula presenta un diámetro interno de 42,56 metros y una altura hasta la extremidad superior de la cruz, de 136,57 metros; la claraboya mide 17 metros de altura.

De aspecto renacentista, la cúpula tiene ventanales cuadrados en forma de pórtico greco-romano (igual que los del Partenón) que se alternan con ventanales cuadrados con dintel de media circunferencia encima.

ANÁLISIS FORMAL

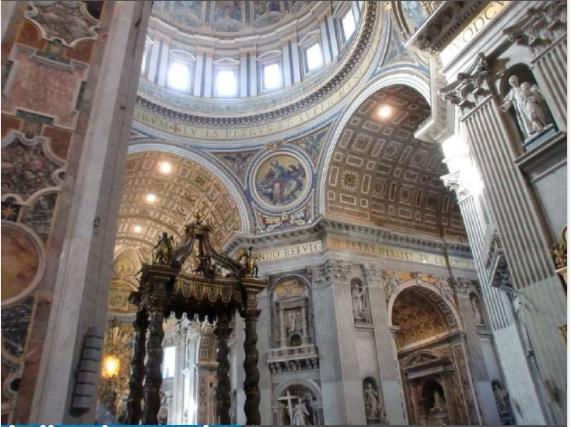

Destacar en el crucero de la misma el baldaquino realizado por Bernini, sobre la tumba de San Pedro, el cual está formado por cuatro colosales columnas salomónicas en espiral con estrías, ramas de olivo y laurel, rematadas por capiteles corintios: la cubierta, con volutas y estatuas angulares de extraordinaria elegancia culminan en una esfera de bronce dorado aportando al espacio una gran magnificencia. El interior de la basílica es un espacio inmenso en el que destaca la gran bóveda de cañón que recorre la nave central y que está decorada, al igual que la basílica, con gran cantidad de estucos, mosaicos y estatuas de estilo

Fuente: https://es.slideshare.net/claracan/plaza-y-baslica-de-san-pedro renacentista y barroco

Fuente: https://bit.ly/3h2hS9Q

ANÁLISIS COMPARATIVO

BASÍLICA SAN PEDRO

Posee 3 bóvedas.

Tiene un estilo renacentista y barroco. Su material es de cemento y mármol Su uso es de iglesia y museo.

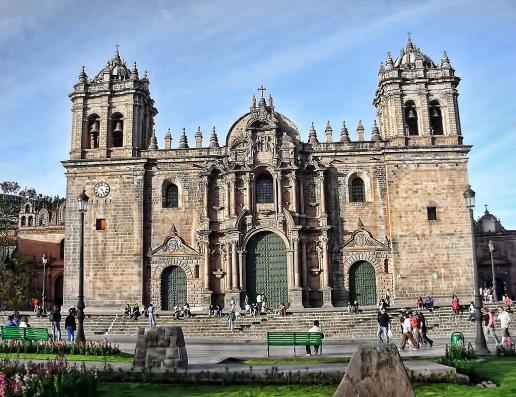

CATEDRAL DE CUSCO

Tiene 24 bóvedas.

Estilo barroco mestizo del plateresco xiloformo. Su material es de piedra.

Tiene un uso religiosomuseo.

BASILICA SAN PEDRO

Diócesis de Roma

Su estatus es la Basílica Mayor Papal e Iglesia Pontificia.

CATEDRAL DE PIURA

Arquidiócesis de Piura

No tiene Estatus

ANÁLISIS COMPARATIVO

BASILICA SAN PEDRO

Se encuentra ubicada en el Vaticano.

Tiene un estilo renacentista y barroco.

Su construcción es de 1506 a 1626.

Tuvo 6 arquitectos a lo largo de los años.

Planta ortogonal.

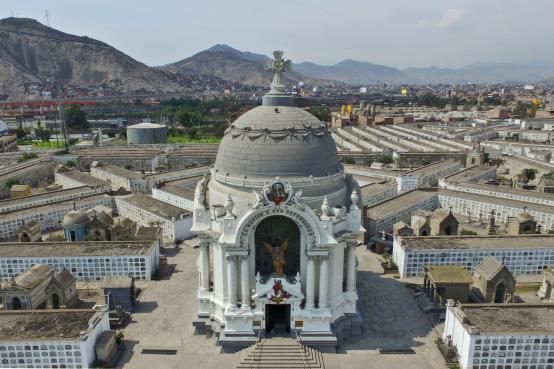

CEMENTERIO PRESBITERIO

Esta en Perú.

Tiene un estilo neoclásico francés e italiano.

Su construcción fue de 1808 a 1810.

Solo consto con un arquitecto.

Tiene una planta octogonal.

BIBLIOGRAFIA

LINKGRAFIA

-BURCKHARDT J. La cultura del Renacimiento en Italia. Madrid: Akal. 1982 -BUSSAGLI, M. Roma: La Edad de Oro. (M. Quixal Martínez, M. Santaeufemia Otero, & L. Álvarez Grifoll, Trads.) Alemania: H.F Ullmann. 201 -GALLARDO, L. F. El humanismo renacentista: de Petrarca a Erasmo. Madrid: Arco Libros. 2000 -GARIN, E. El Renacimiento Italiano. (A. V. Lorente, Trad.) Barcelona: Ariel. 2016 -JESTAD, B. El arte del Renacimiento. (A. BALLESTER, & M. MAURICE, Trads.) Madrid. -RAMÍREZ, J. A. Historia del arte: La Edad Moderna (Vol. III). Madrid: Alianza Editorial. 2005 https://ec.aciprensa.com/wiki/Bas%C3%ADlica_de _San_Pedro http://apuntes.santanderlasalle.es/arte/barroco/arqu itectura/italia/bernini_plaza_san_pedro.htm https://www.tgtourism.tv/2015/12/san-pietro-leorigini-della-basilica-e-la-sua-storia-9525/ https://www.pinterest.es/pin/53480314302799854/ https://www.carpediemrome.com/tours/vaticantours/ https://seordelbiombo.blogspot.com/2017/02/analis is-y-comentario-plaza-de-san.html https://issuu.com/arquitecturaperuana/docs/cement erio_presbitero_maestro_45c9dad077c96c

CONCLUSIONES

La Basílica tiene una tipología arquitectónica ya que fue modelo de Varias basílicas, es una edificación compleja en sus sistemas constructivos ya acabados. Tiene un manejo de luz distribuido de manera adecuada que resalta . los espacios necesarios. La edificación está en una buena ubicación y con muy buena distribución exterior e interiormente. La complejidad de la edificación se desarrolla en su planta centralizada hacen que surjan varios espacios secundarios. En el exterior de esta edificación podemos apreciar los estilos a los que se adaptaron, siendo el renacentista por las esculturas de Bernini y el barroco por los elementos clásicos como los frontones y las columnas.
