Título: Desarrollo de un sistema de extrusión de tintas cerámicas para impresión 3D mediante Robocasting
Autor/a: Javier Alférez González
TCUE CURSO 2022-2023
Tutor/a Académico/a: Fidel Hugo Perera MartínezArmando González Muñoz
Colaboradores: BEDOSBE DEPÓSITO DENTAL S.L.
Esta
en
Plan TCUE 2021-2023,
en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
actuación se encuadra
el
y ha sido seleccionada
CURSO 2022-2023

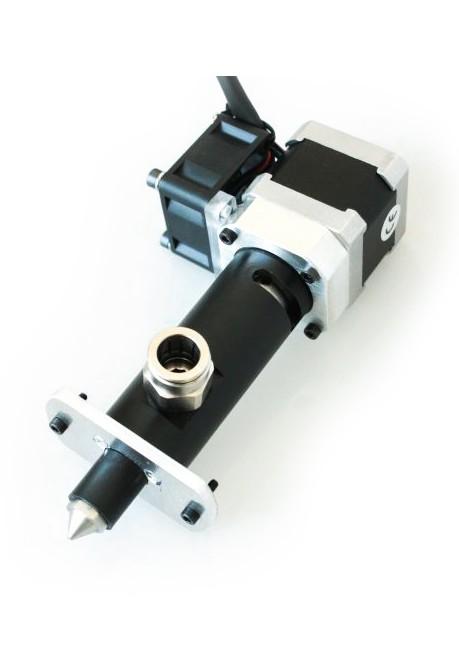

Sistema de extrusión controlado por computadora para tintas biocerámicas
Alto coste de los equipos de impresión utilizados en las técnicas de Robocasting
Dotar a impresoras 3D convencionales de la capacidad de fabricación de implantes biomiméticos
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
INTRODUCCI
•
•
CURSO 2022-2023
ÓN
•

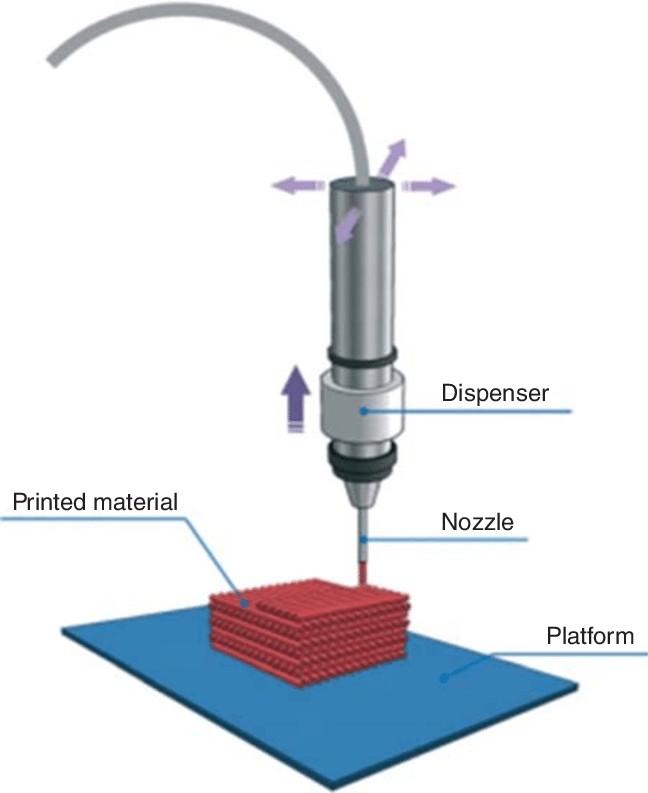

Impresión
3D: Robocasting
Extrusión capa por capa de material
Sinterizanción
Modificación de los parámetros de extrusión (propiedades deseadas)
Prótesis óseas artificiales bioactivas, piezas cerámicas de formas complejas, etc.
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
•
•
•
•

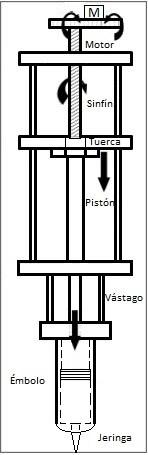

Planteamient o: Boceto
• Transformación movimiento giratoriomovimiento rectilíneo
•
Reductora: movimiento con un par mayor y más controlado

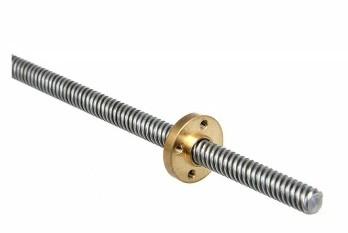

• Tuerca-Husillo
• Pistón • Tuerca de unión-Vástago
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
CURSO 2022-2023

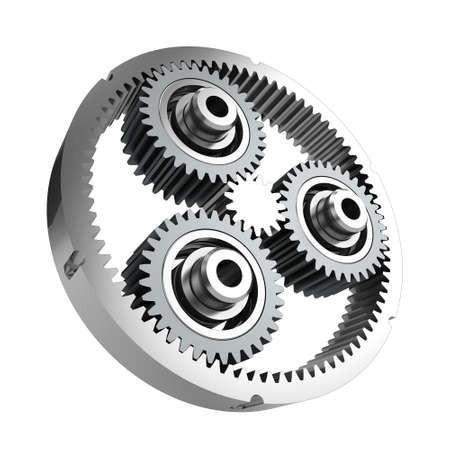

Reductor planetario
→
• Una vuelta del motor (200 pasos) → 3 mm (bajaría)
X (pasos necesito) ← Si bajo h (mm)
REDUCCIÓN EMPLEADA 5:1
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
Condiciones número de dientes engranaje planetario
1º) Mismo módulo
2º) C = 2 × P + S
3º)La relación de transmisión sigue la siguiente fórmula:
(C + S) × = C × + × S
4º) Para que los planetas estén equidistantes y se ajusten al siguiente diente simultáneamente:
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
→ → → C = 2 × P + S → 48 = 2 × P + 12 → P=18 dientes / → CUMPLEN
Normas ANSI/AGMA: FLEXIÓN Y CONTACTO
CURSO 2022-2023
•Acero AISI 4140 que posee las siguientes
características:
• Módulo de elasticidad: E = 210 · MPa.
• Resistencia a la fluencia: Sy =1640 MPa.
FLEXIÓN CONTACTO
• Resistencia a la tensión: Su =1770 MPa.
Ancho de cara 6 mm
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
ESFUERZO DE FLEXIÓN σ (MPa) 25.8 ESFUERZO DE FLEXIÓN PERMISIBLE σperm (MPa) 152 ESFUERZO DE CONTACTO σc (MPa) 416.87 ESFUERZO DE CONTACTO PERMISIBLE σc (MPa) 556.75
RESULTADOS: Engranaje (Sol)
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
(Planetas) ESFUERZO DE FLEXIÓN σ (MPa) 32.96 ESFUERZO DE FLEXIÓN PERMISIBLE σperm (MPa) 152 ESFUERZO DE CONTACTO σc (MPa) 416.87 ESFUERZO DE CONTACTO PERMISIBLE σc (MPa) 562.61
RESULTADOS: Engranaje
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
(Corona) ESFUERZO DE FLEXIÓN σ (MPa) 10.93 ESFUERZO DE FLEXIÓN PERMISIBLE σperm (MPa) 155.13 ESFUERZO DE CONTACTO σc (MPa) 283.01 ESFUERZO DE CONTACTO PERMISIBLE σc (MPa) 574.33
RESULTADOS: Engranaje
Diseño piezas y ensamblaje:
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
2022-2023
CURSO

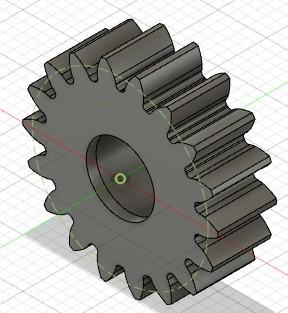

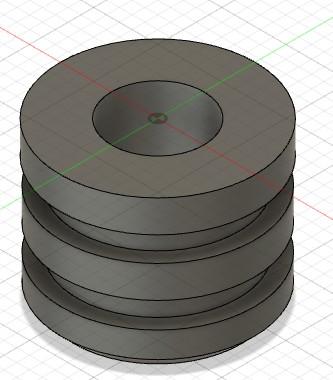

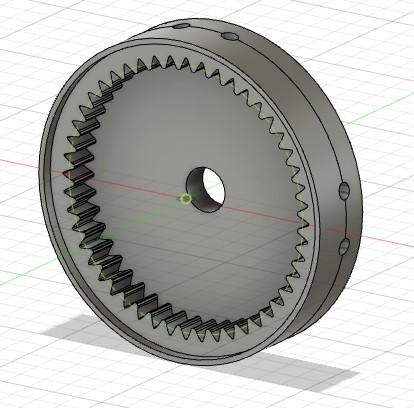

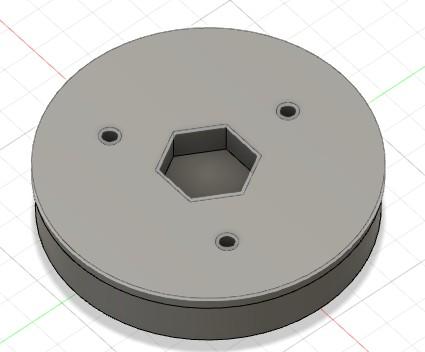

PISTÓN PLATO NEMA CORONA SOL PLANETAS
Reductora
PORTAPLANETAS

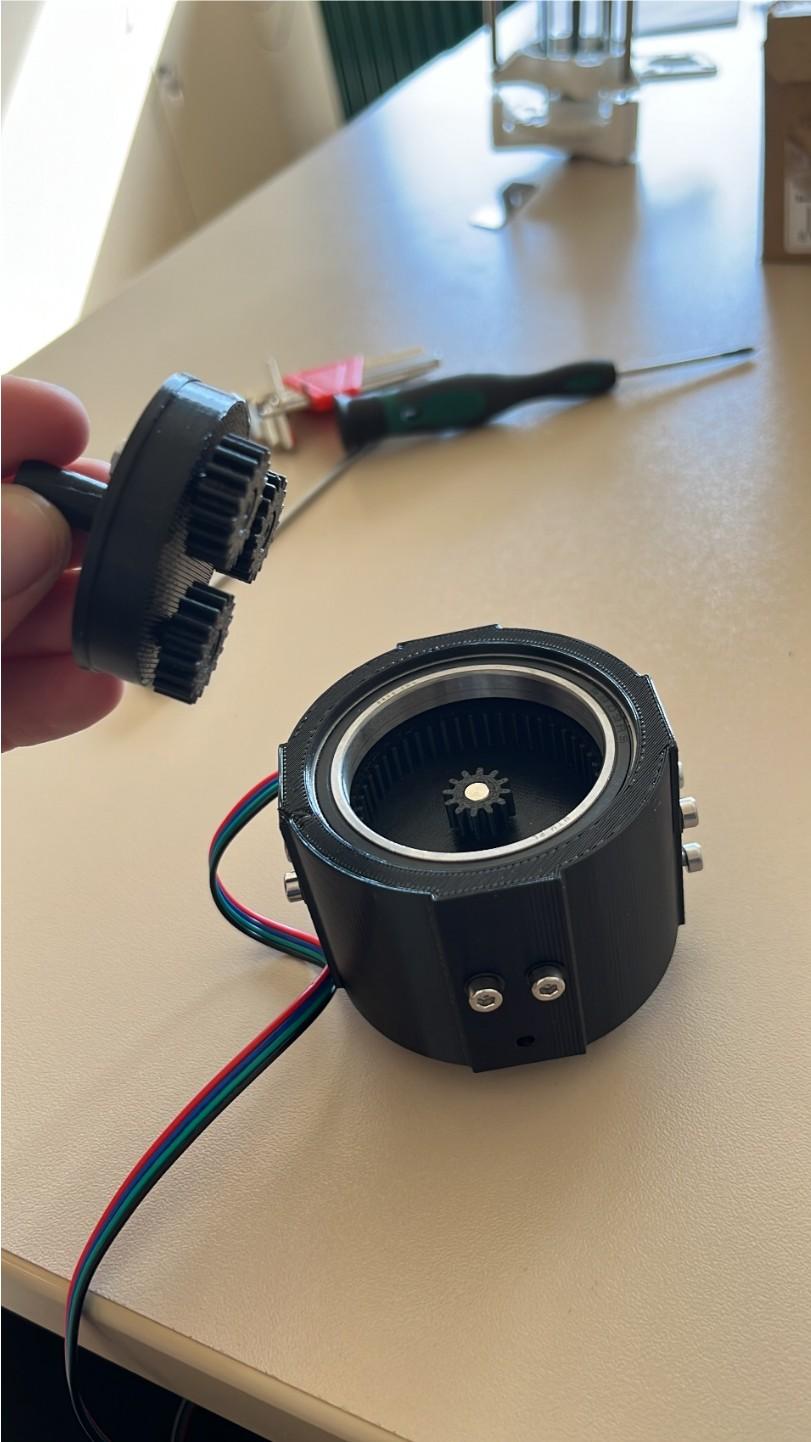

Diseño piezas y ensamblaje: Reductora
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023

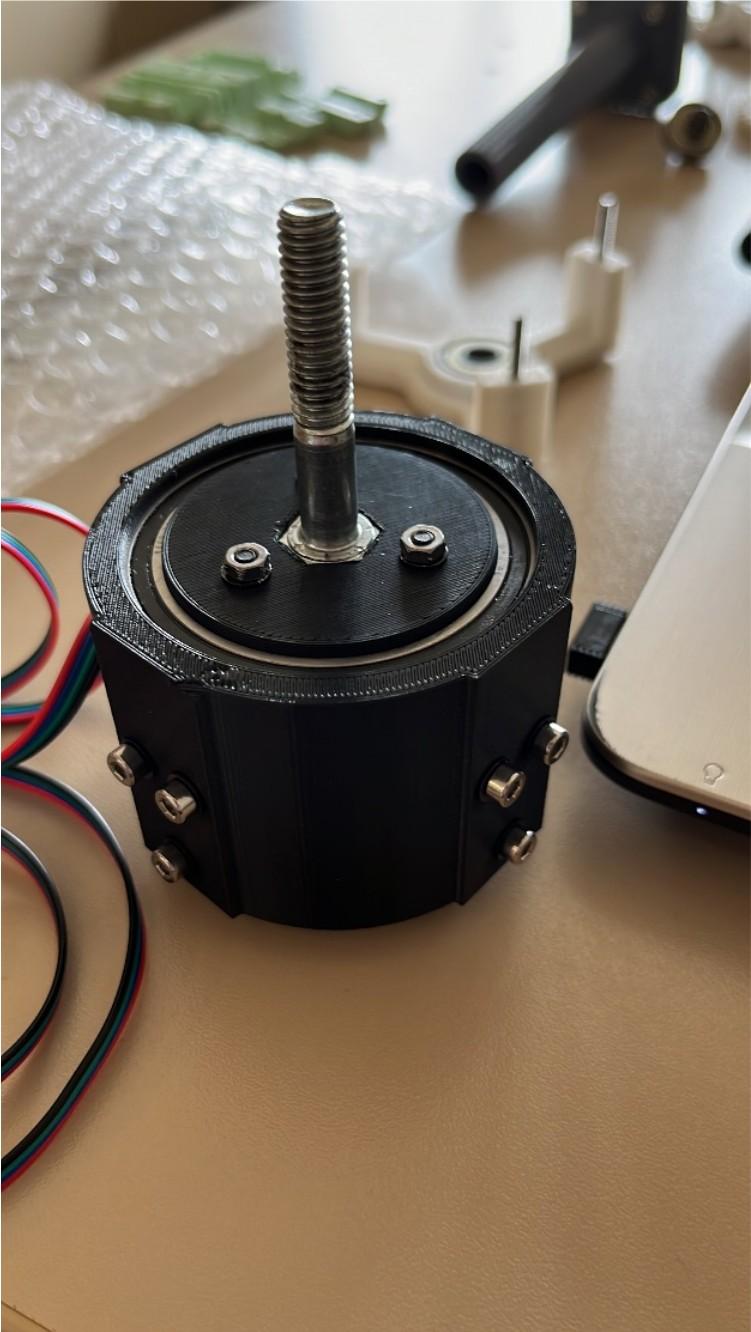

REDUCTORA

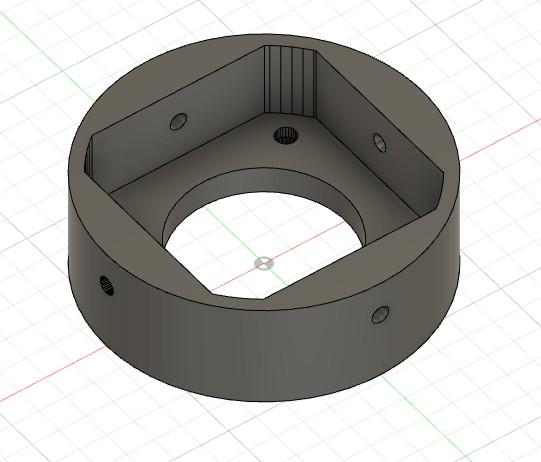

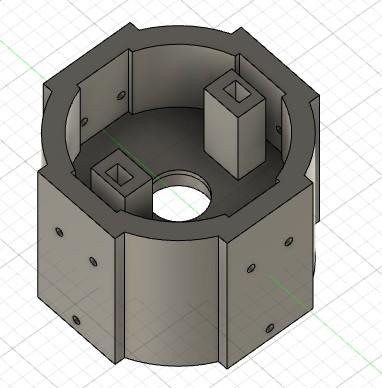

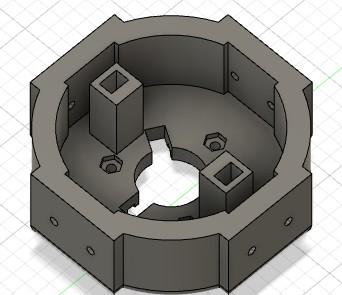

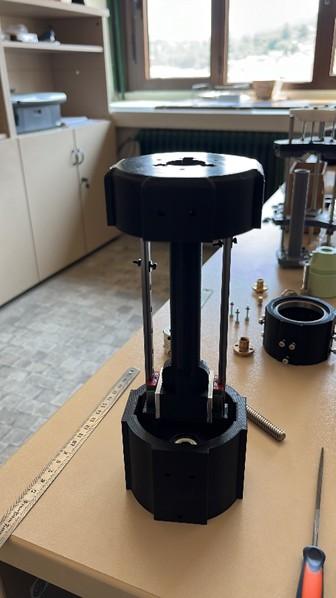

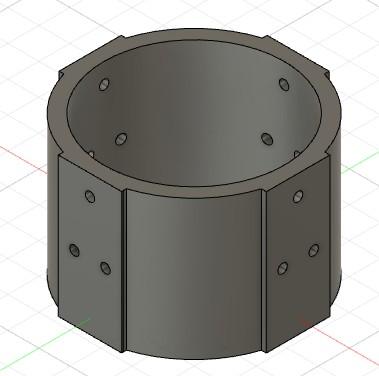

CARCASA REDUCTORA ENSAMBLAJE
Diseño piezas y ensamblaje: Pistón

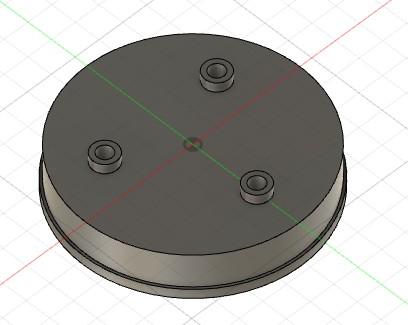

CAJA DE UNIÓN REDUCTORAPISTÓN

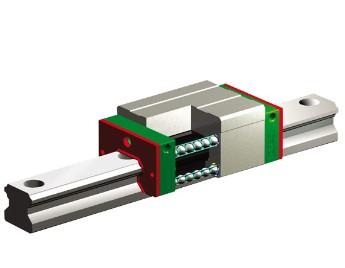

GUÍAS LINEALES

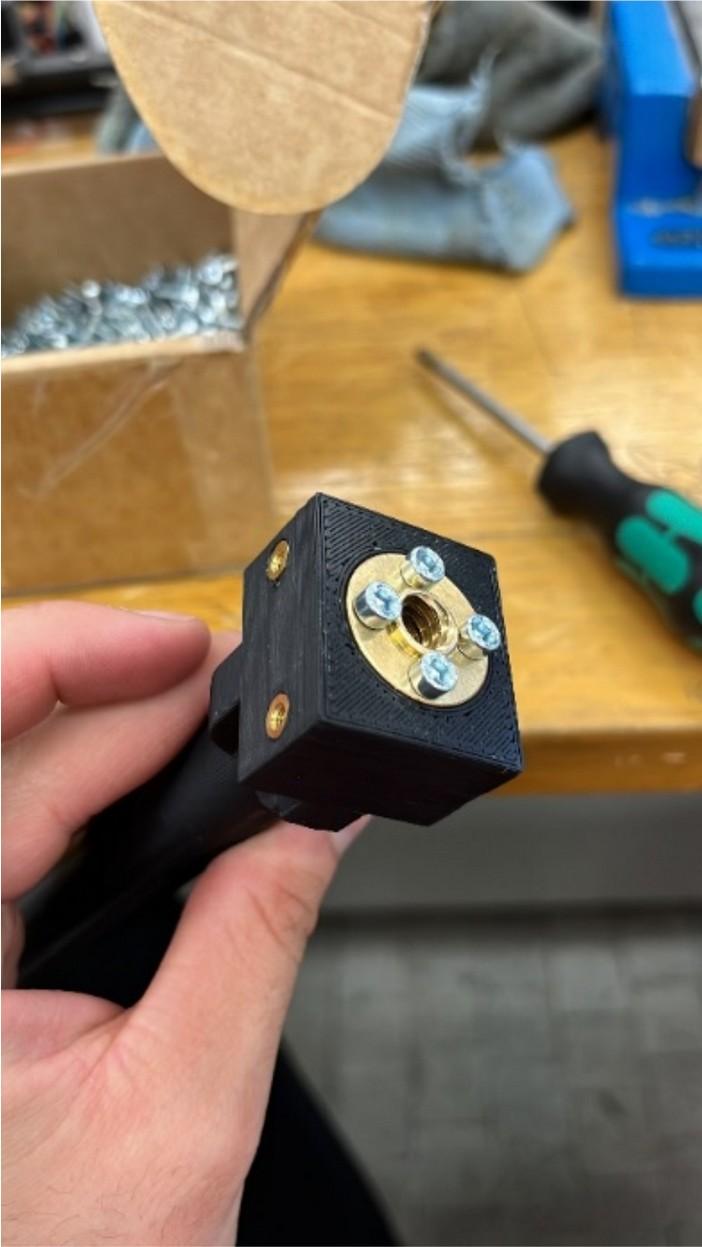

ACOPLADOR TUERCAHUSILLO
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
Diseño piezas y ensamblaje: Pistón
PISTÓN

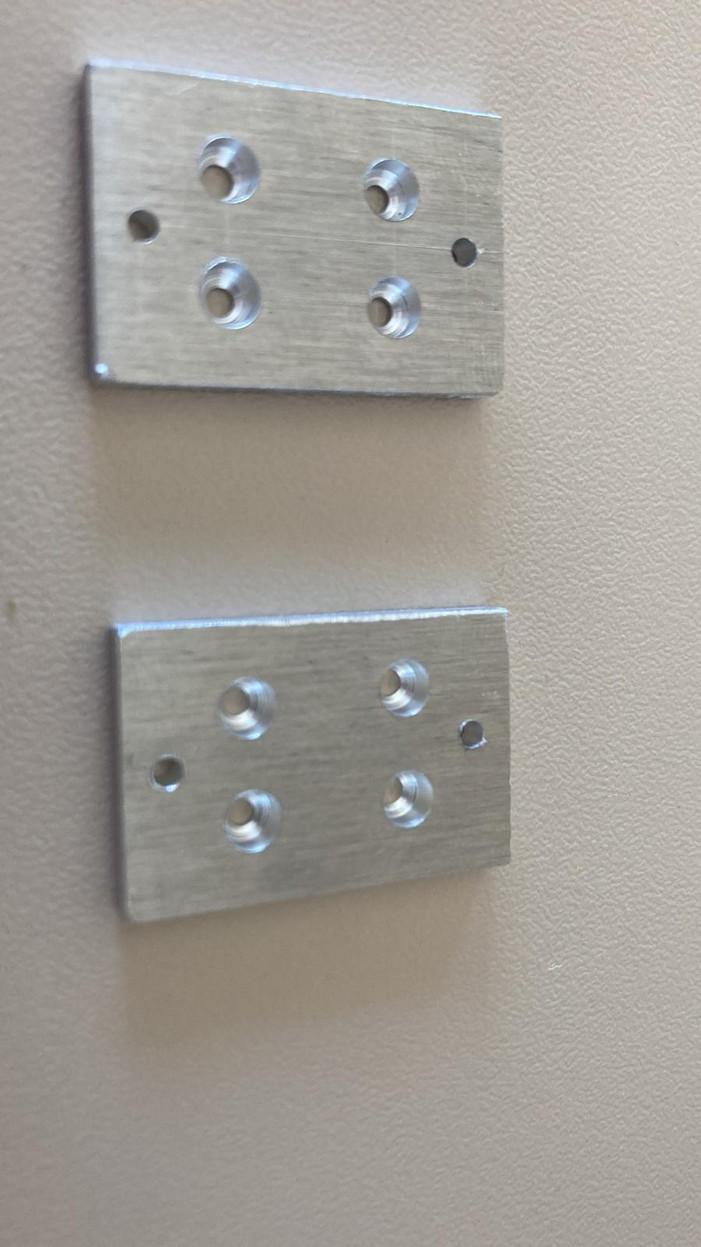

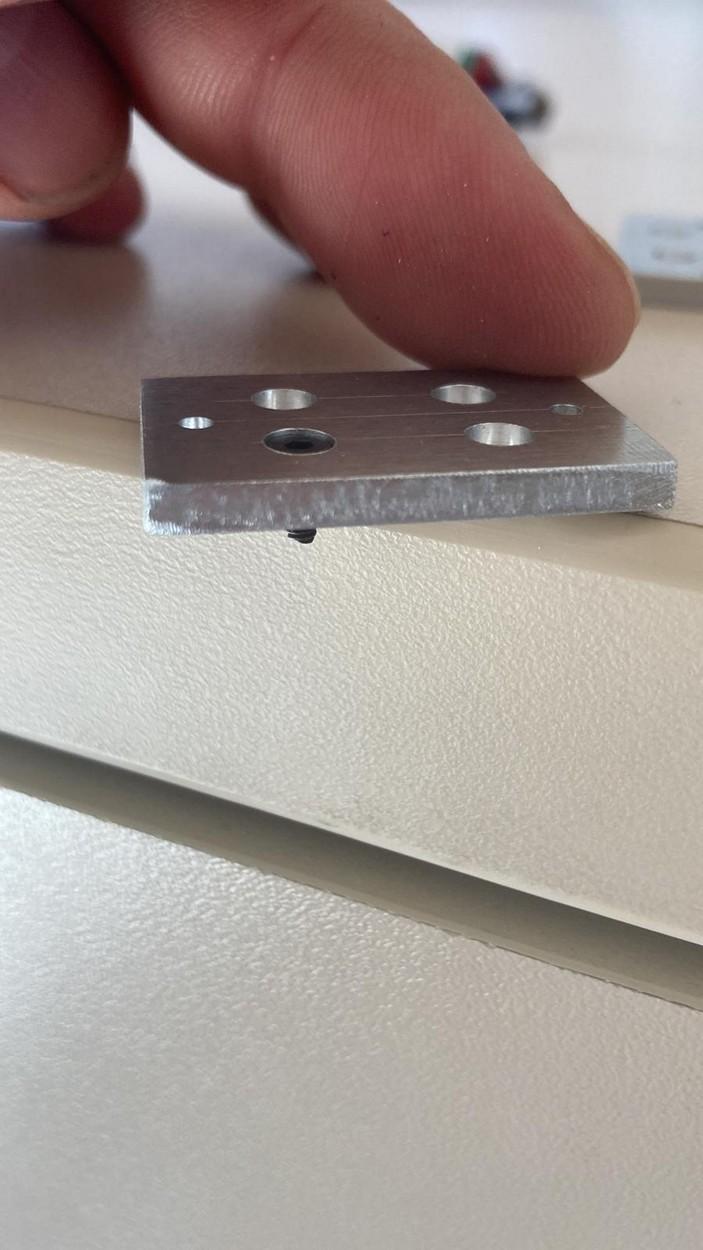

PLACAS UNIÓN PISTÓN-
GUÍAS LINEALES
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
Diseño piezas y ensamblaje: Pistón

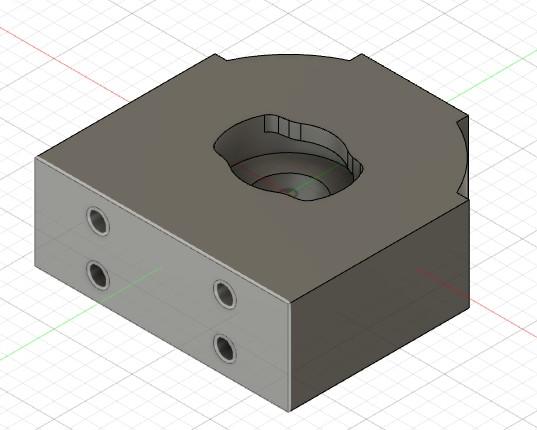

PIEZAS CON ALOJAMIENTO
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
PARA RODAMIENTOS TUBO

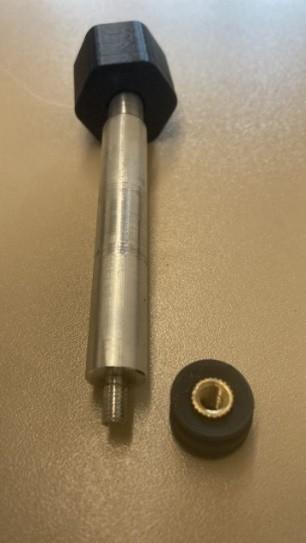

Diseño piezas y ensamblaje: Vástago
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023

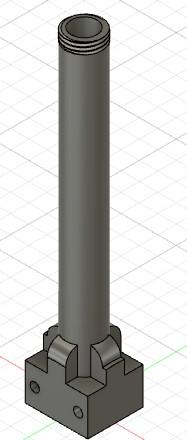

ÉMBOLO VÁSTAGO
TUERCA DE UNIÓN

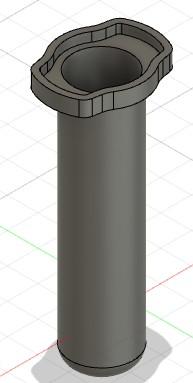

Diseño piezas y ensamblaje: Jeringa
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023

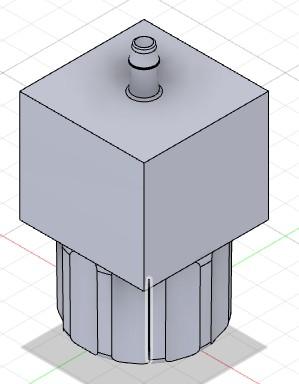

JERINGA

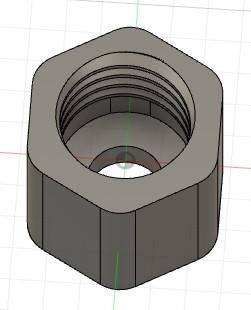

SUJECCIÓN

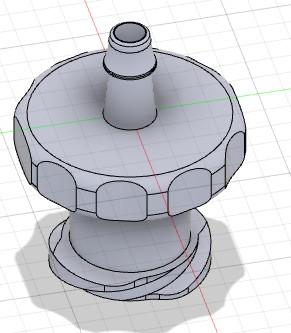

CAMISA PIEZAS LUER
CAMISA
PIEZA
DE LA
Diseño piezas y ensamblaje: Extrusión
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
PLACAS NUEVO EXTRUSOR

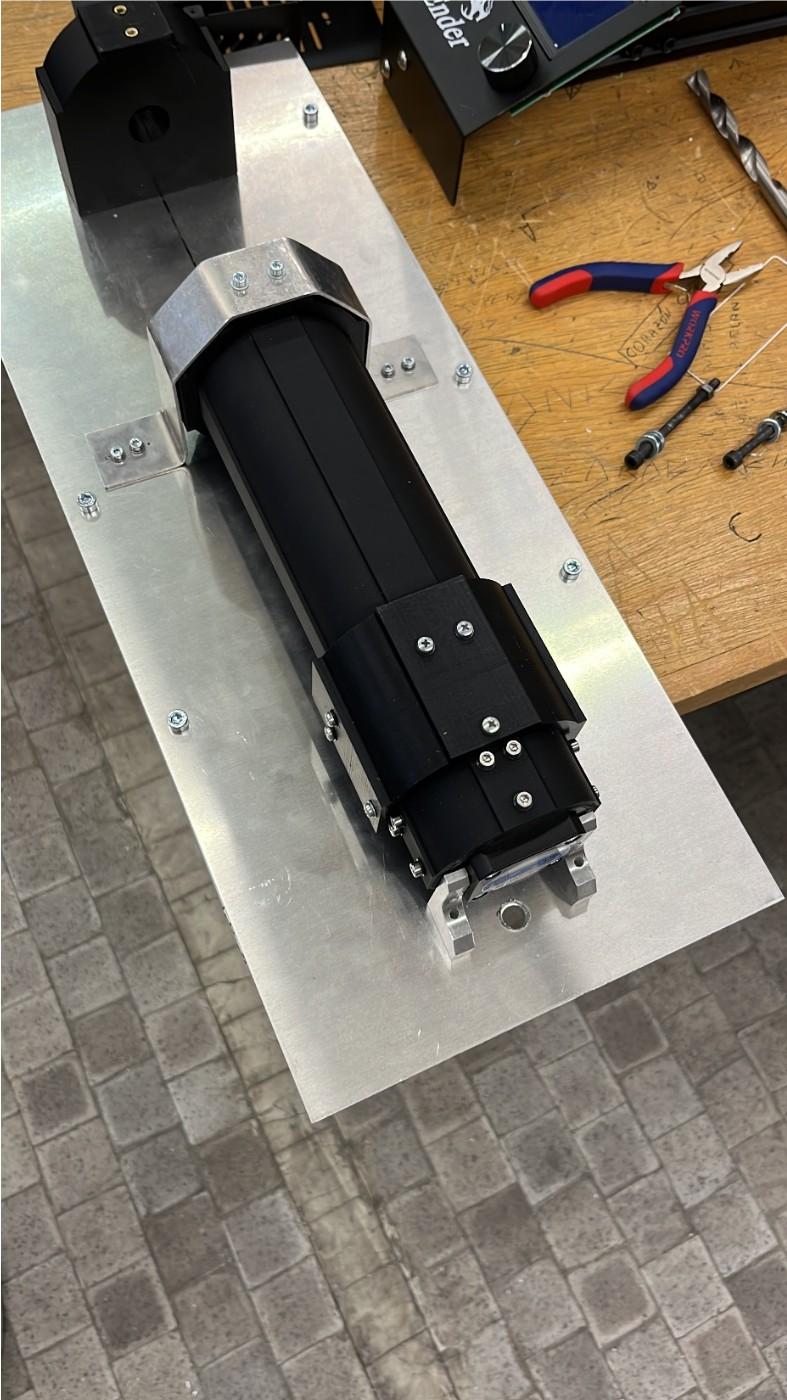

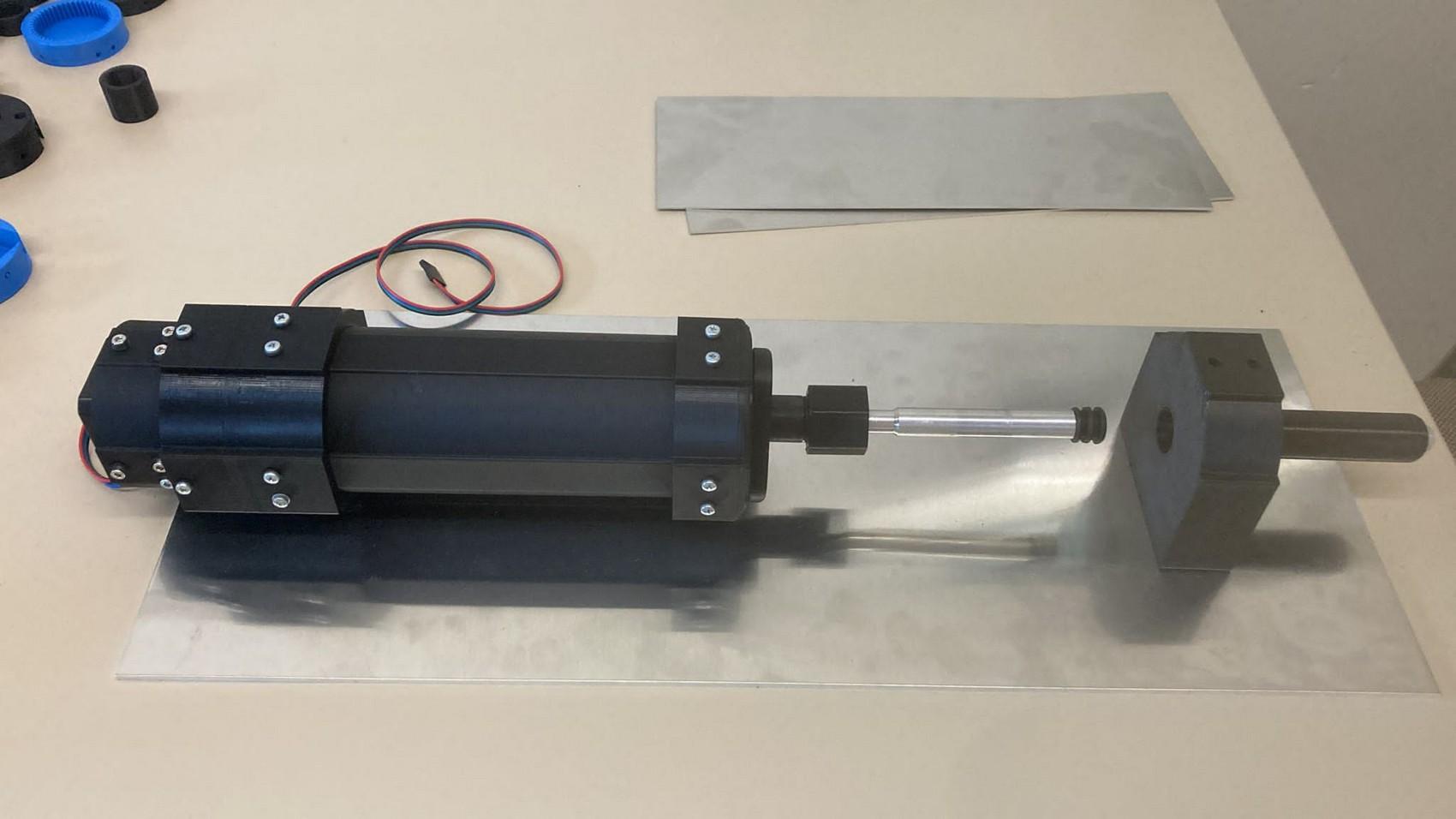

Diseño piezas y ensamblaje: Prototipo final

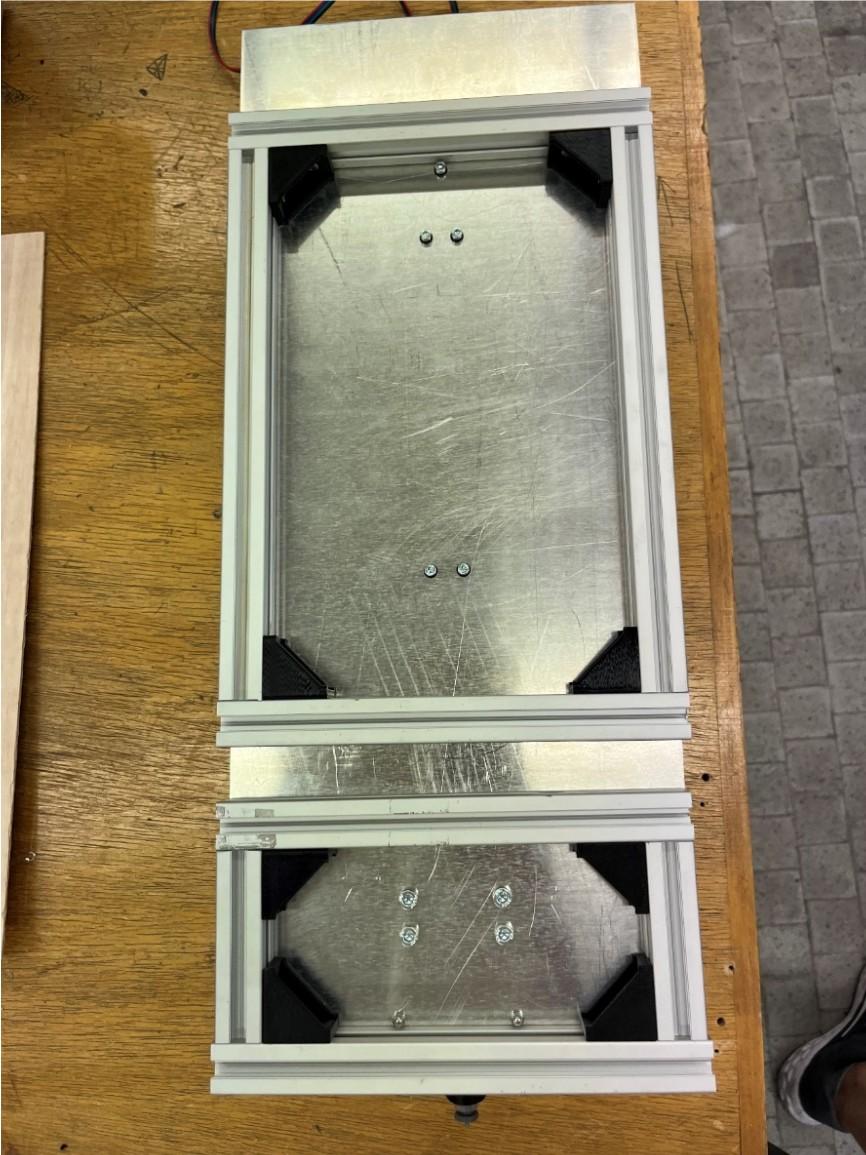

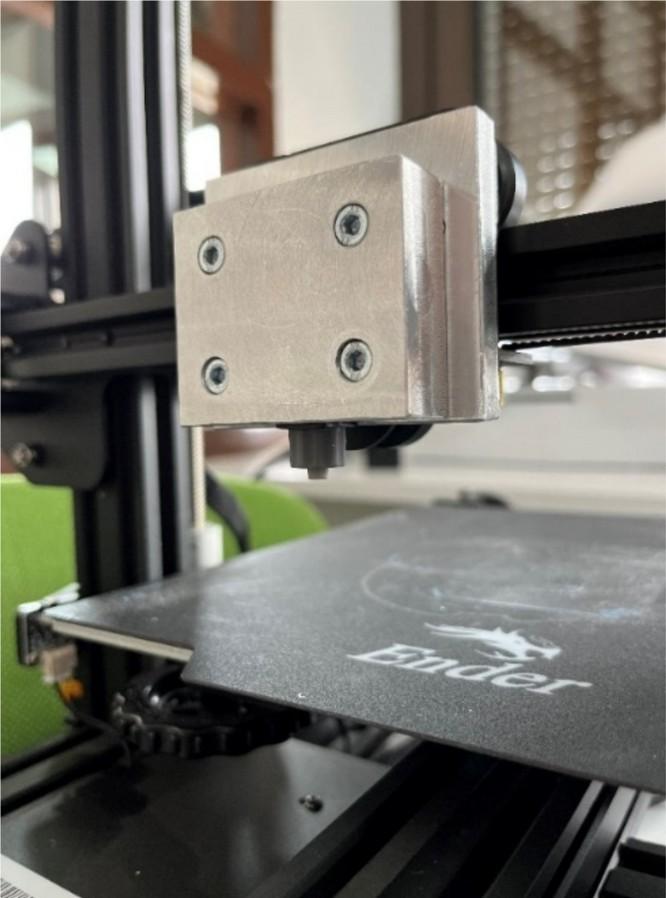

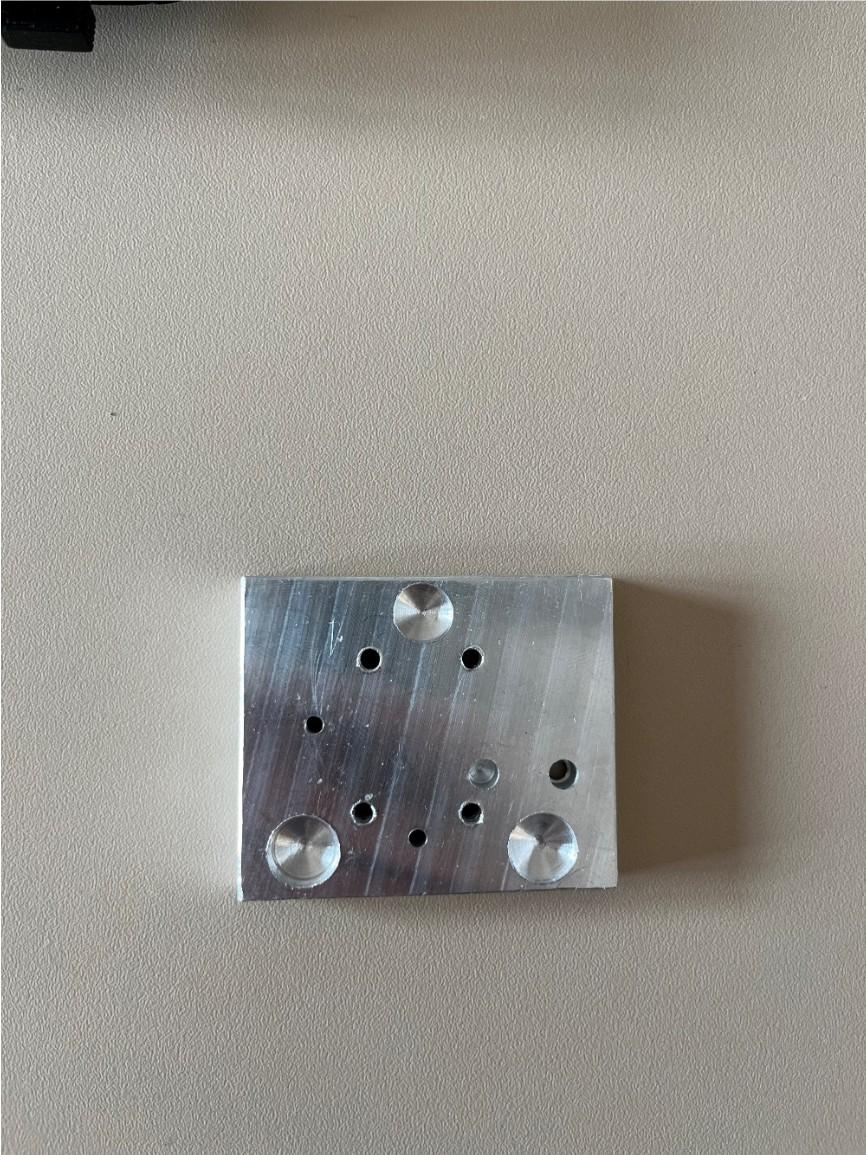

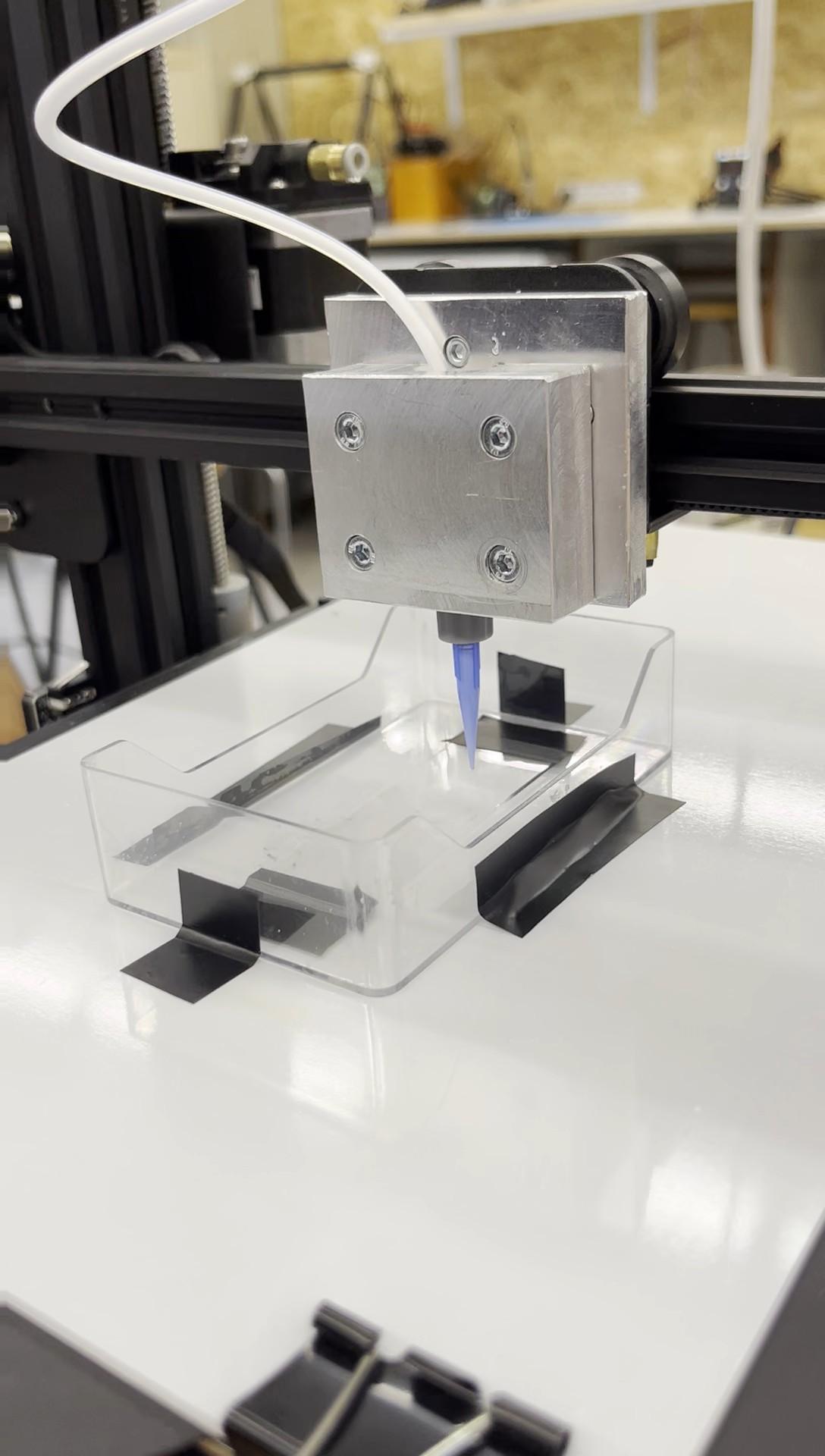

UNIÓN EXTRUSOR-IMPRESORA 3D UNIÓN EXTRUSOR-PLACA ALUMINIO
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
CURSO 2022-2023
Fabricación tinta biocerámica
CURSO 2022-2023
MEZCLA EN UN RECIPIENTE DE PLÁSTICO CON AGUA DESTILADA
AGREGAR POLYETHYLENIMINE COMO FLOCULANTE Y DILUIR CON AGUA SI FUERA NECESARIO
DISPERSANTE PARA EVITAR GRUMOS
METHOCEL PARA AUMENTAR VISCOSIDAD Y CENTRIFUGAR A 700 rpm(7 min.)
POLVOS DE FOSFATO TRICÁLCICO BETA Y BOLAS DE ZIRCONIA
CENTRIFUGADORA: 2000 rpm(20 s)
700 rpm (7 min.)
Esta
en el Plan TCUE 2021-2023,
seleccionada en el marco de un programa operativo
Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
actuación se encuadra
y ha sido
cofinanciado por el Fondo
Plan de negocio (TCUE): Clientes
Dentistas
Empresas de impresoras 3D
CLIENTES
Hospitales
Empresas que realizan implantes dentales y prótesis óseas
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
Plan de negocio (TCUE): Competidores
Empresas que fabrican extrusores de tintas biocerámicas
Empresas de impresoras 3D
COMPETIDORES
Empresas que fabrican impresoras 3D y tintas biocerámicas
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
2022-2023
CURSO
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CURSO 2022-2023
Inyector de tintas biocerámicas como accesorio para empresas de impresoras 3D 70 € Accesorio para empresas que ya fabrican implantes 70 € Producto autónomo “low cost” para dentistas y hospitales 70 € Servicio de capacitación técnica en el uso de impresoras 3D y accesorios especializados 50 € 140 € 80 € PRECIO MARGEN DE BENEFICIO 140 € 290 €
Plan de negocio (TCUE): Productos/Servicios
Plan de negocio (TCUE): Cuenta de explotación previsional
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León
2022-2023
CURSO
AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5 500,000 550,000 600,000 650,000 700,000 750,000 800,000 850,000 900,000 950,000 1,000,000
de explotación previsional Ingresos Gastos
Cuenta
Diseño y fabricación de un sistema de extrusión de tintas biocerámicas de bajo coste
Prototipos a un precio muy competitivo (Creación de una empresa)
Fabricación de implantes biomiméticos “low cost”
Desarrollo de una de las líneas de investigación del reconocido grupo de investigación I-DEA
Esta actuación se encuadra en el Plan TCUE 2021-2023, y ha sido seleccionada en el marco de un programa operativo cofinanciado por el Fondo Europeo de Desarrollo Regional (FEDER) y la Junta de Castilla y León CONCLUSIONES
