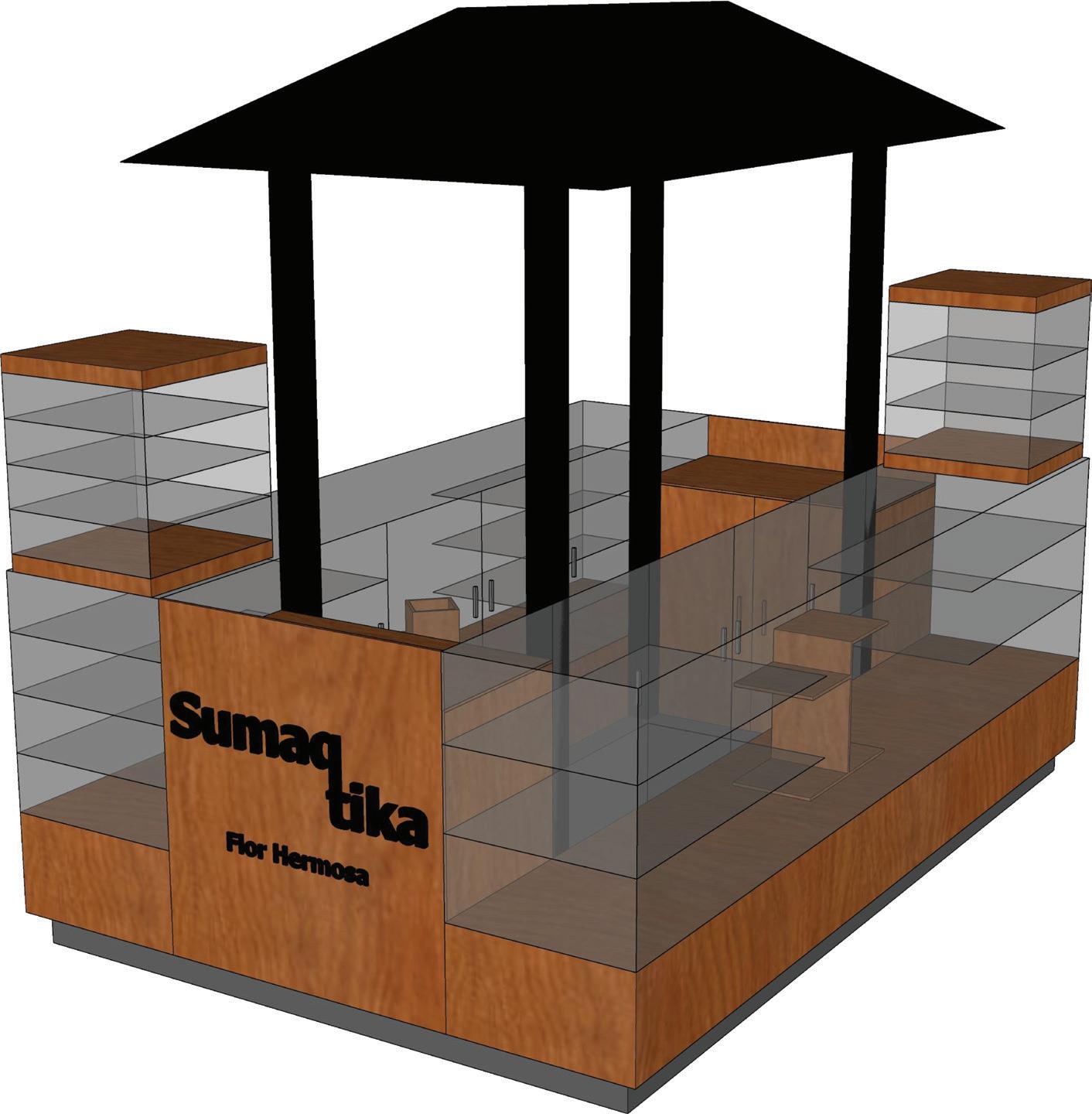

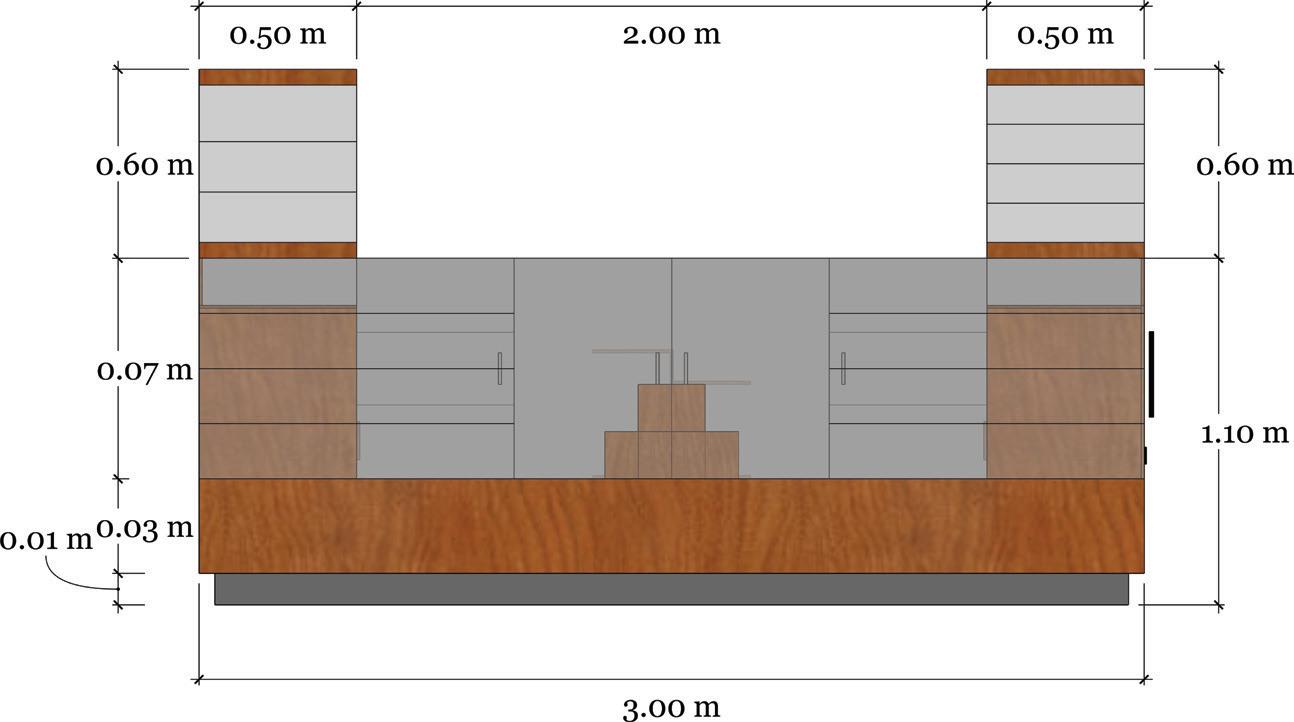

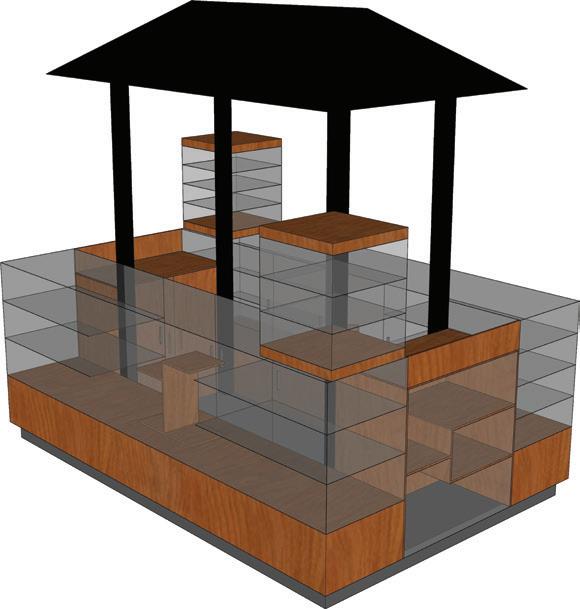

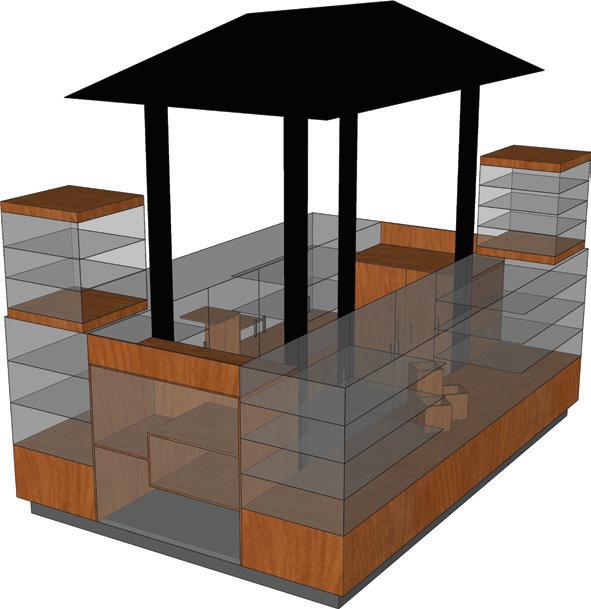

PORTAFOLIO
david barragán
arquitecto

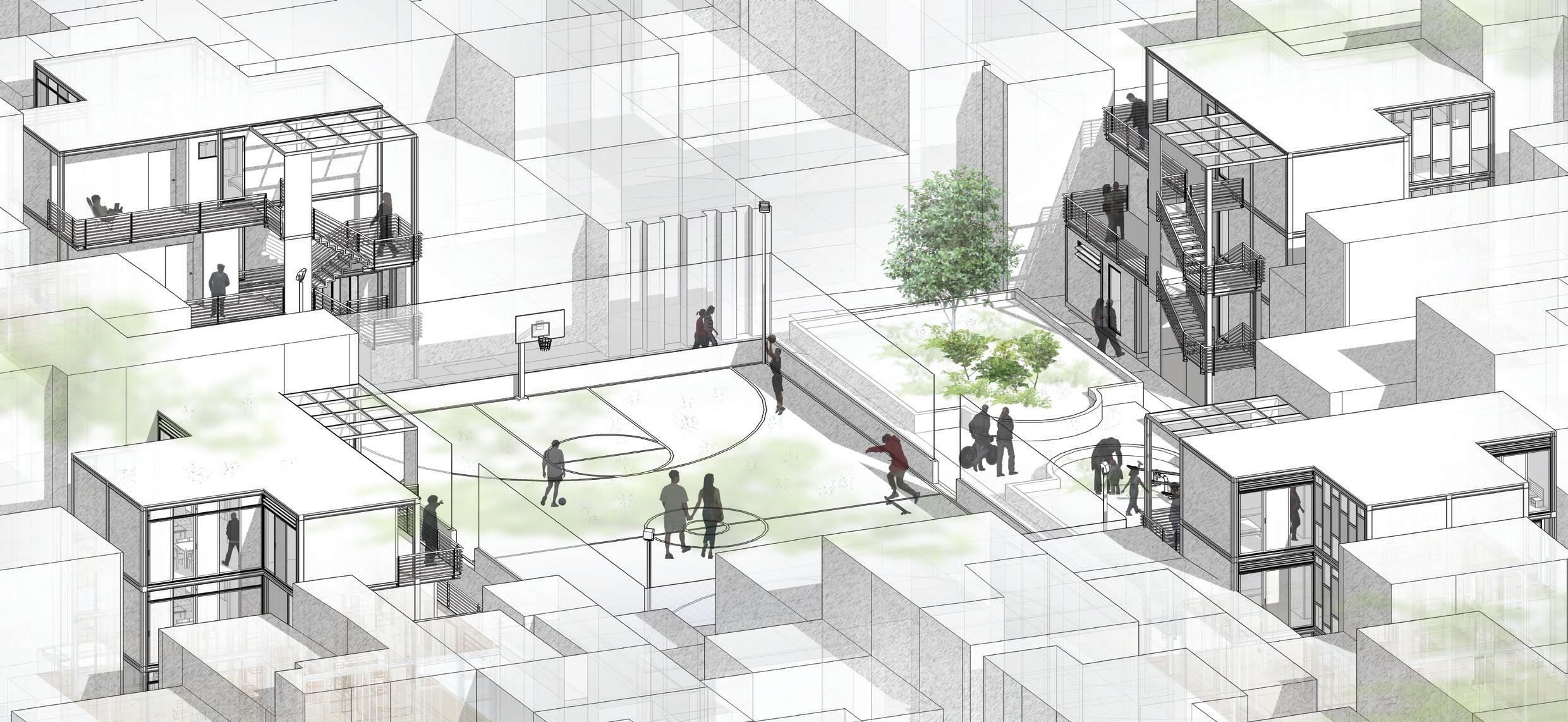

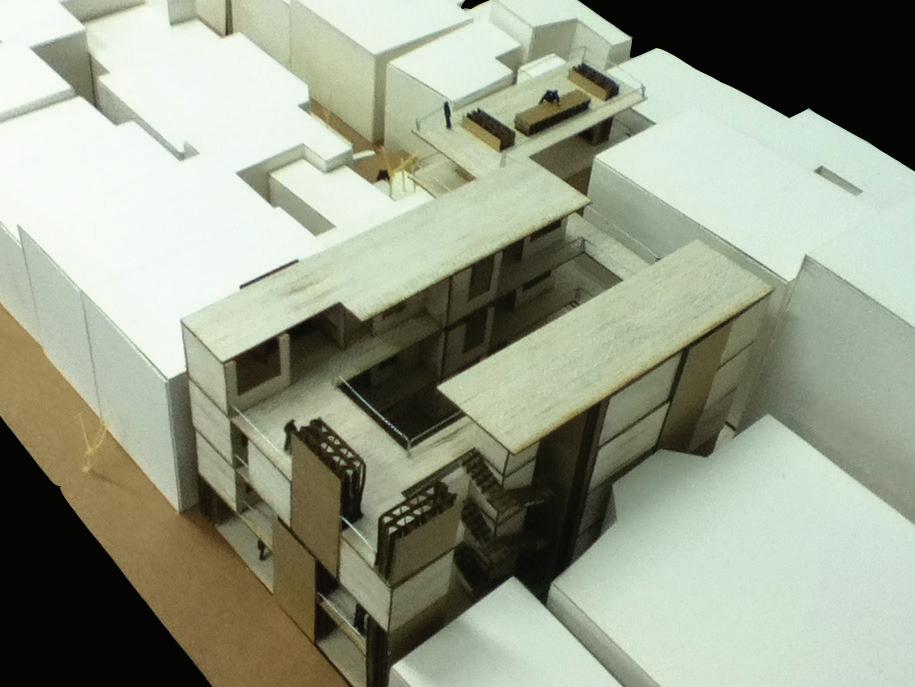

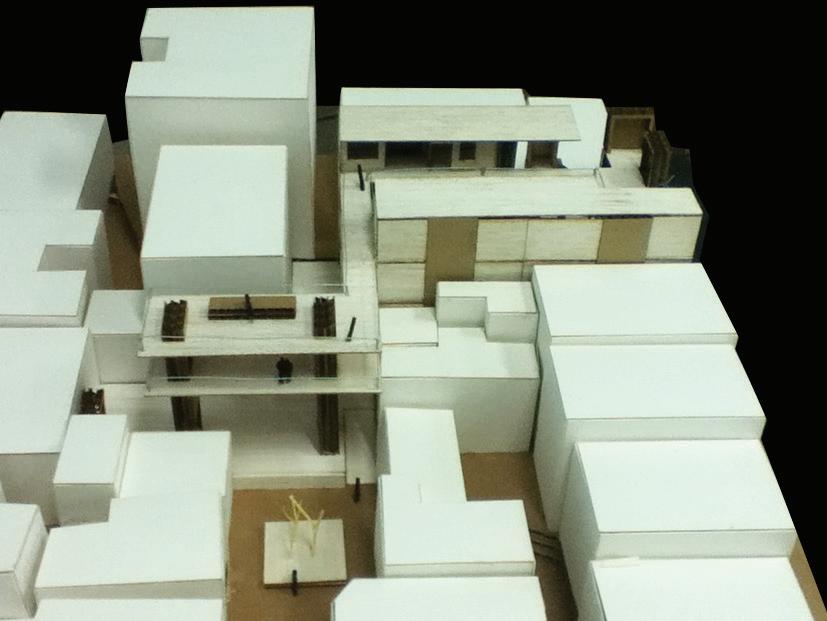

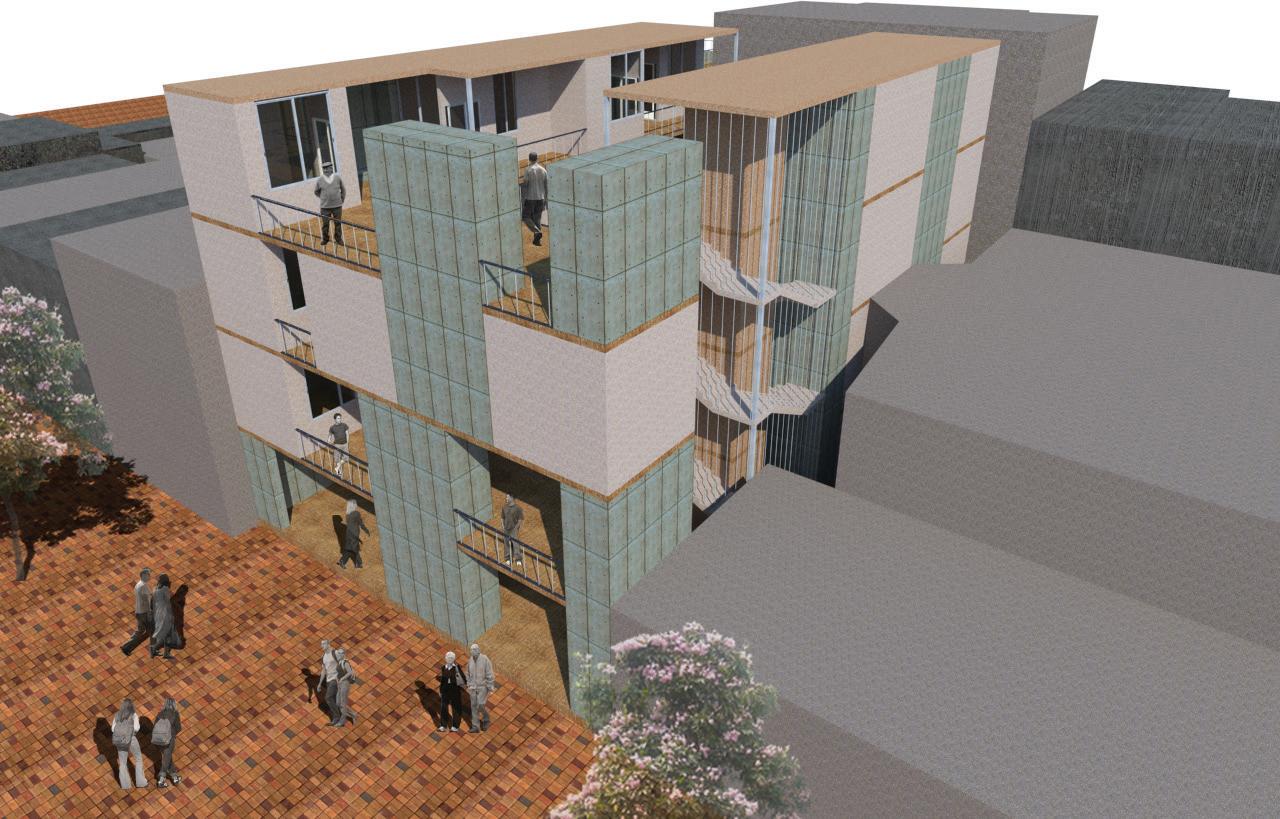

VIVIENDA INCLUSIVA PARA EL TURISTA - BARRIO

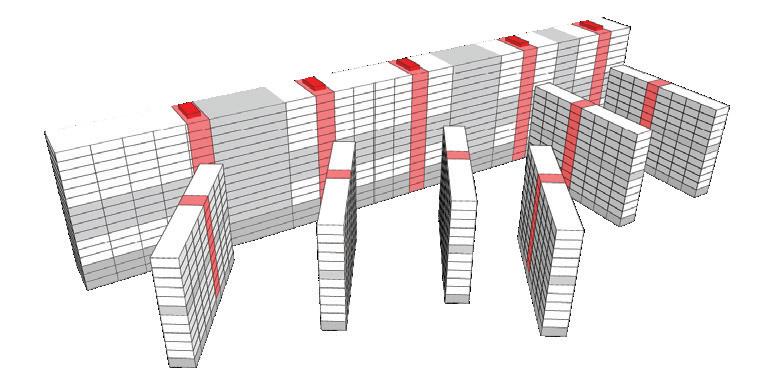

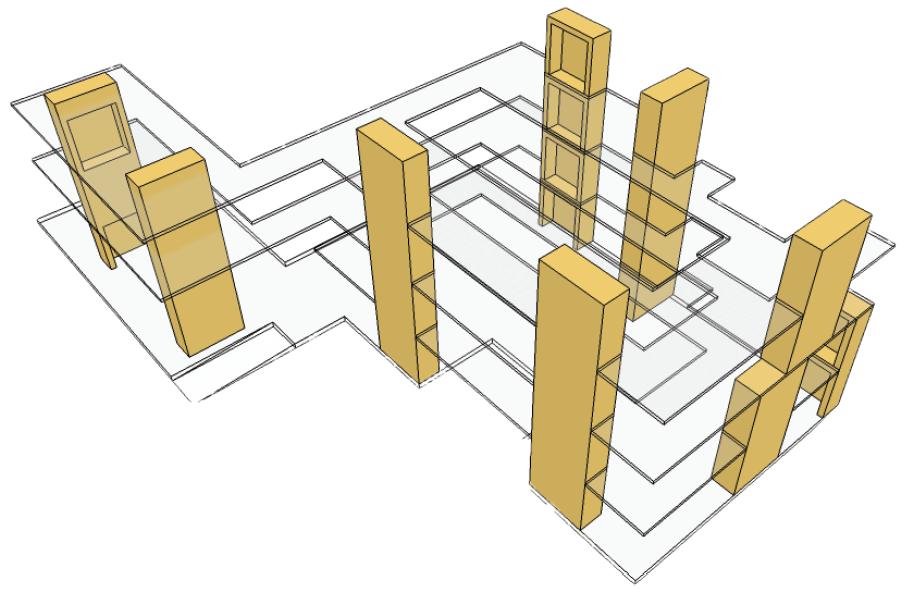

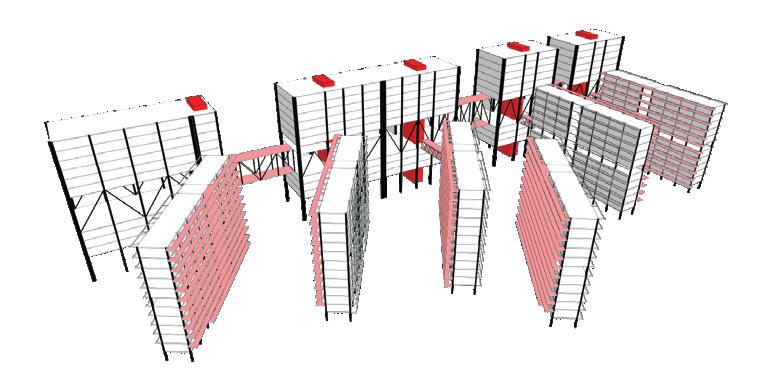

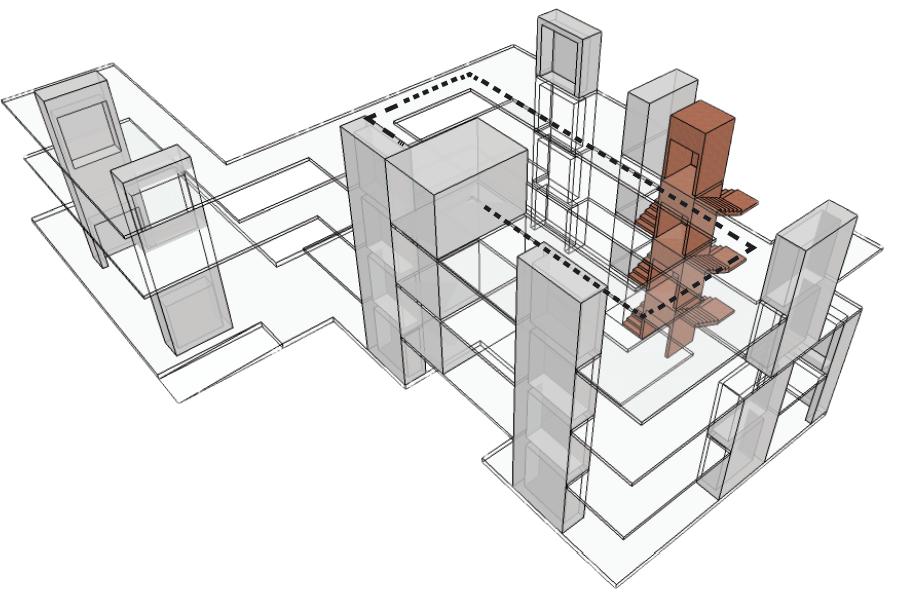

DIAFRAGMAS ESTRUCTURALES contenedores - servidores
CIRCULACIONES

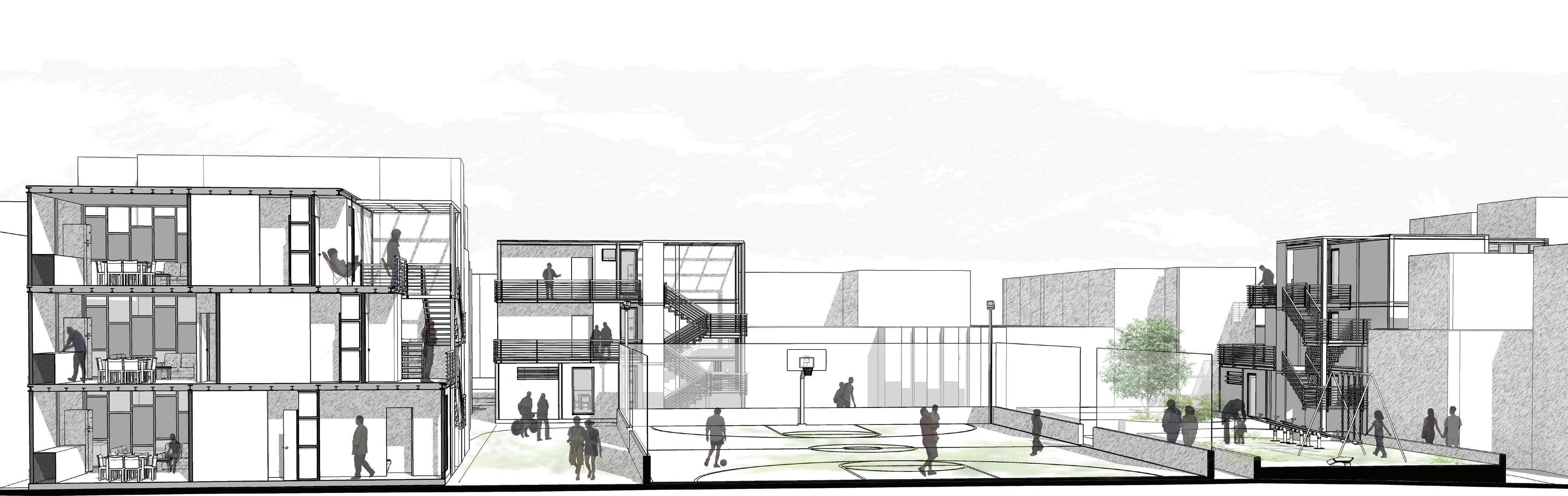

interrumpe uno de los modulosespacios semiprivados CORTE

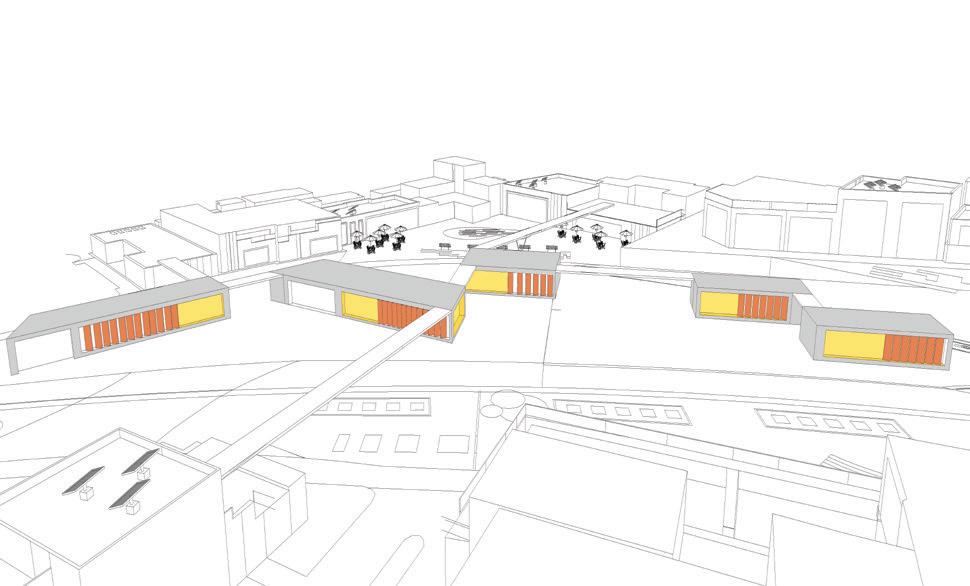

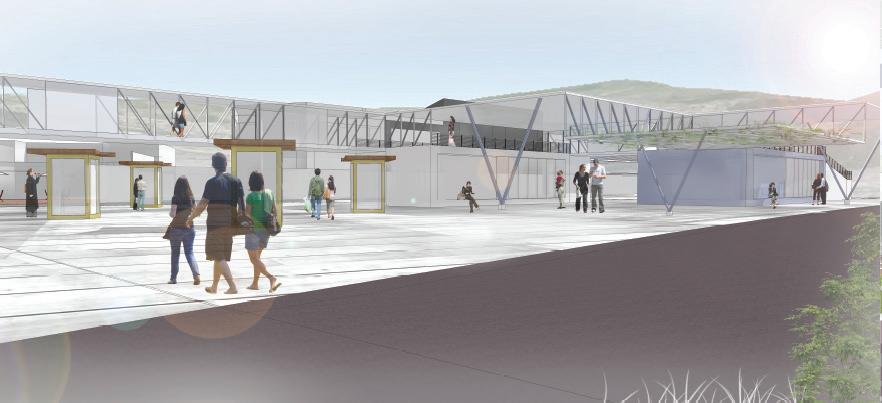

CENTRO DE DESARROLLO COMUNITARIO - LA MARIN
FACHADAS
Se crean fachadas habitables Incorporan exposiciones y nichos como asientos hacia el exterior

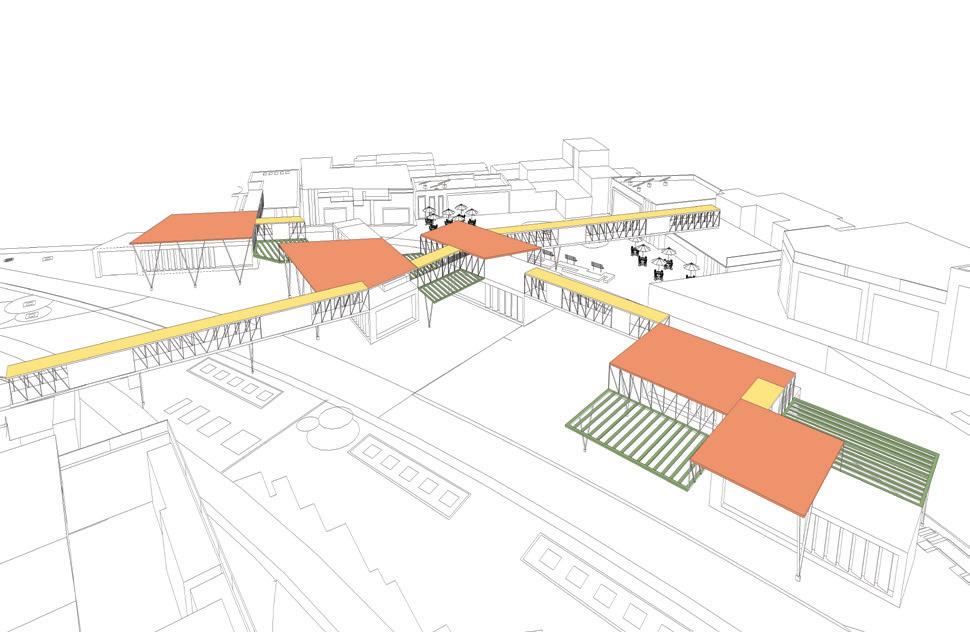

CUBIERTAS
Cubiertas a una y doble altura que se congujan con el espacio publico promoviendo actividades hacia el exterior

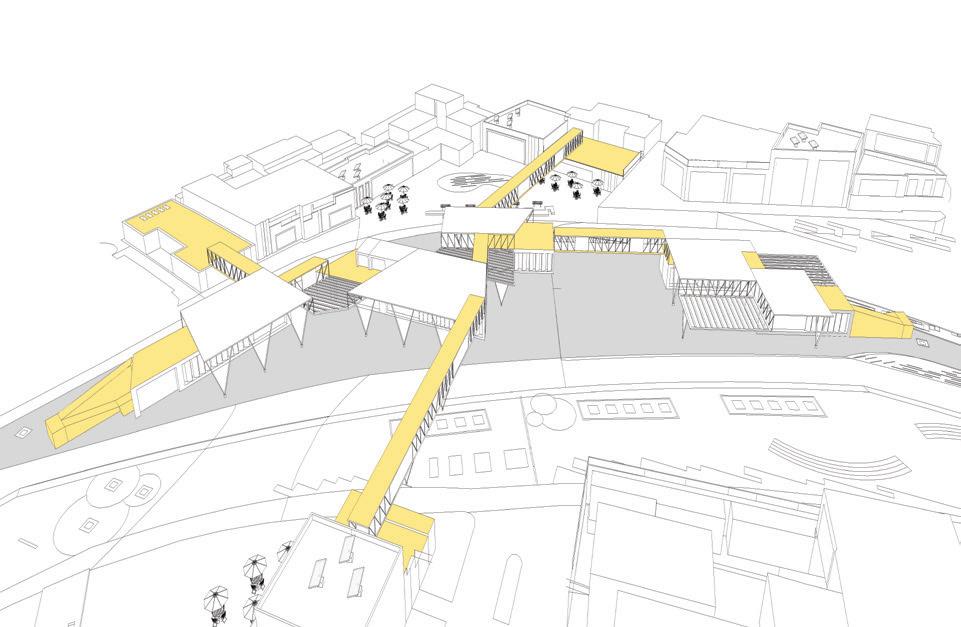

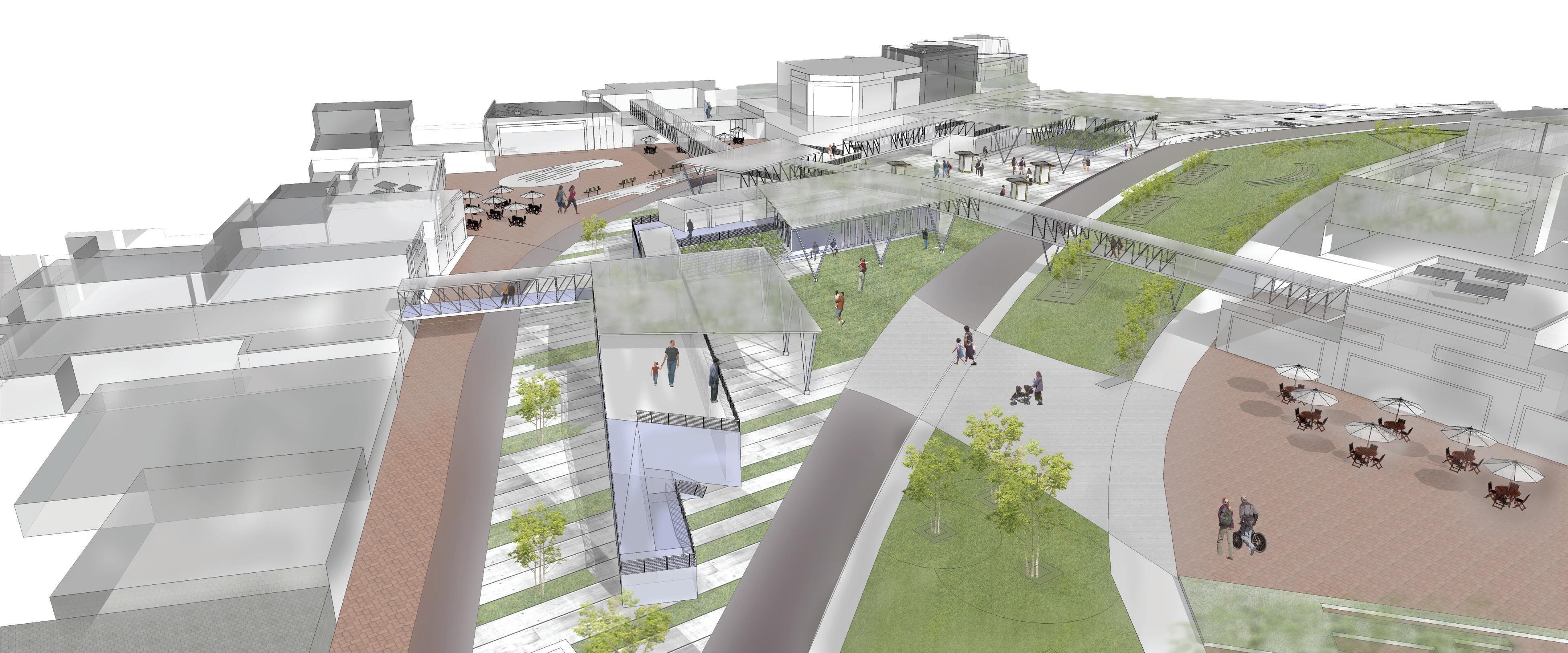

ESPACIO PUBLICO

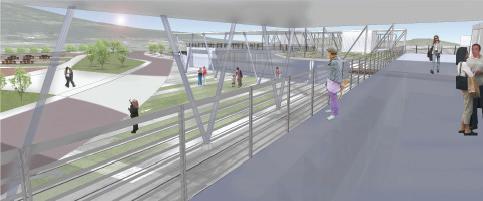

Se integra por medio de puentes elevados y rampas en el espacio publico
INTEGRAR A LA PERSONA DE PASO actividades publicas hacia al exterior
COMPLEMENTO DE LA VIVIENDA recreacion y convivencia / talleres padres trabajan / cuidado de niños y deberes
ESPACIO PUBLICO se extiende el espacio publico hacia las cubiertas

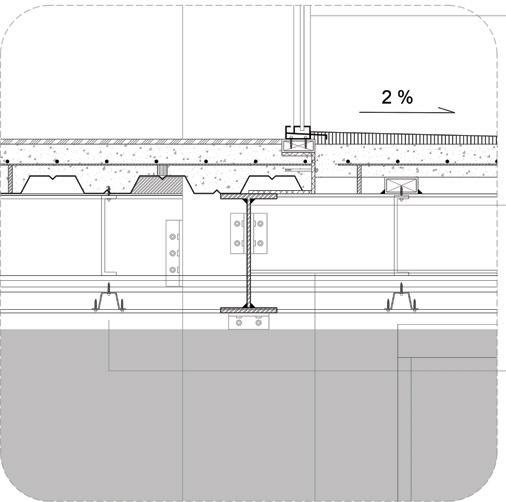

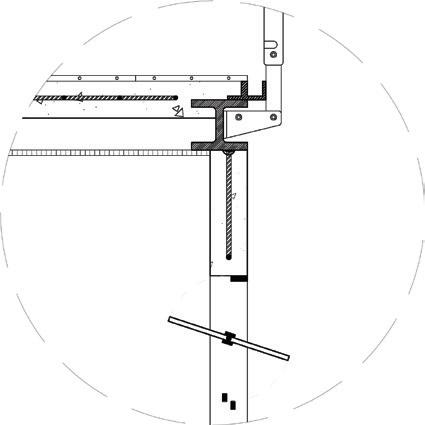

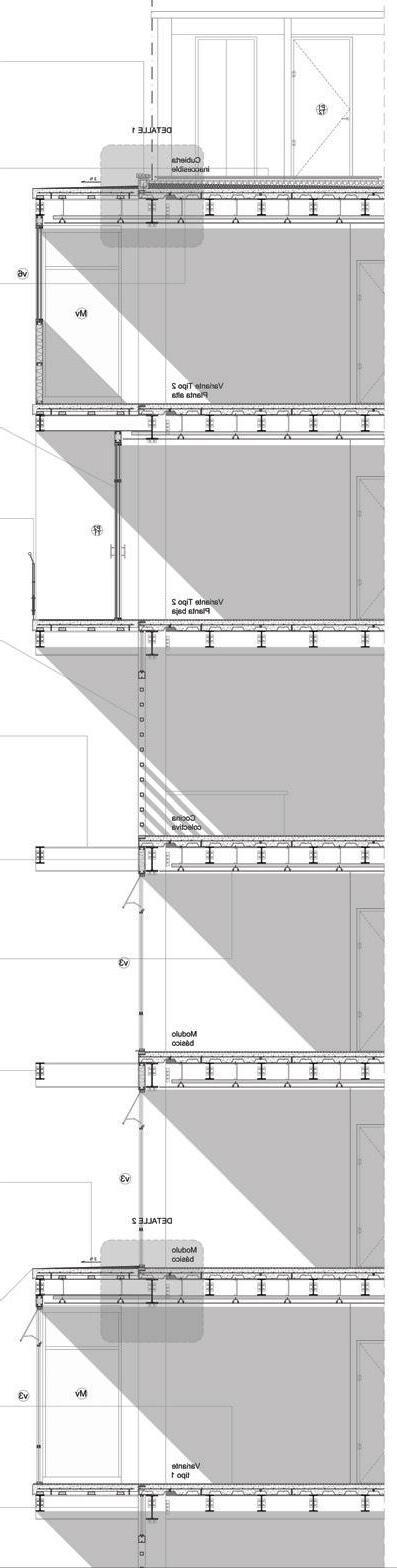

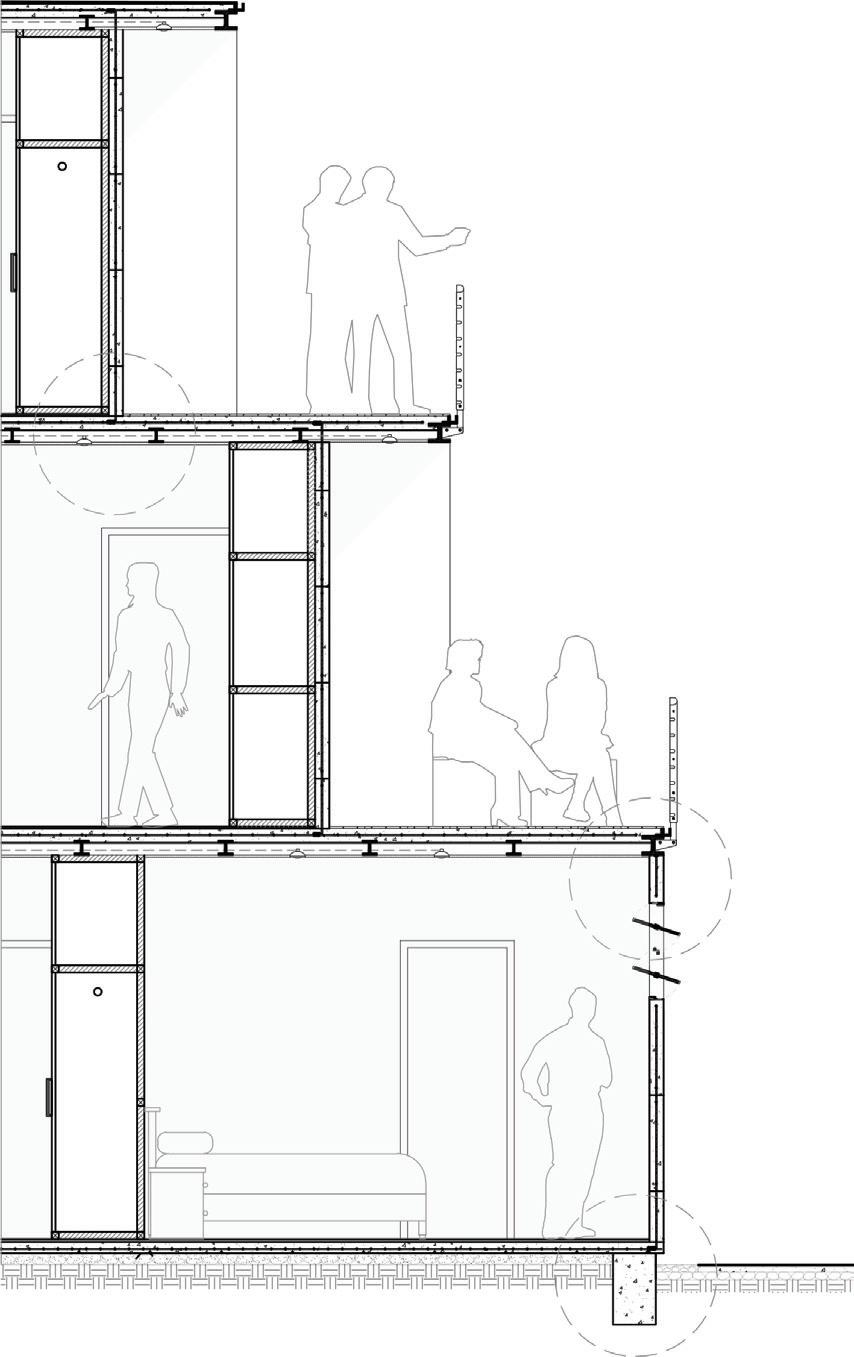

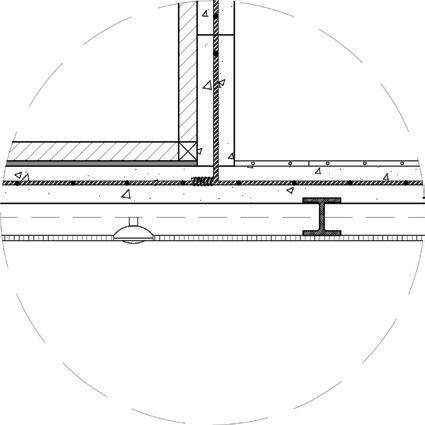

detalle baranda - ventana

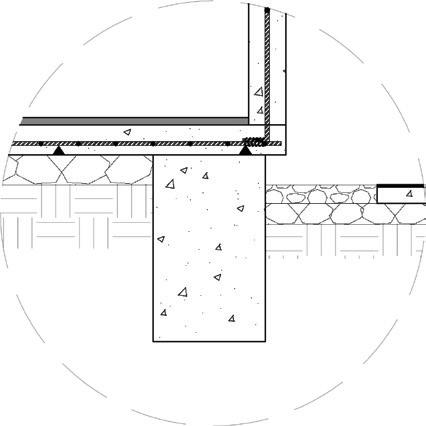

detalle anclaje panel
Panel prefabricado f'c= 210 kg/cm2
Amarre alambre galvanizado
Losa macisa
f'c = 210 kg/cm2
Malla electrosoldada
Bordillo de hormigon f'c= 180 kg/cm2
Canal de agua lluvia
Pasamanos metalico
Pasadores metalicos
Tuercas autoroscantes
Perfil metalico / canal de agua lluvia
Viga metalica tipo I 15 x 15 cm
Terminado anticorrosivo
Baldosa 30 x 30
Losa maciza en dos direcciones
f'c = 210 kg/cm2
Malla electrosoldada
Cielo razo
Ventana pivotante
Perfil de aluminio
Vidrio 3mm
Panel prefabricado f'c= 210 kg/cm2
Baldosa 30 x 30
Piso flotante
Losa maciza en dos direcciones
f'c = 210 kg/cm2
Amarre alambre galvanizado
Viga metalica tipo I 10 x 10 cm
Iluminacion
Cielo razo

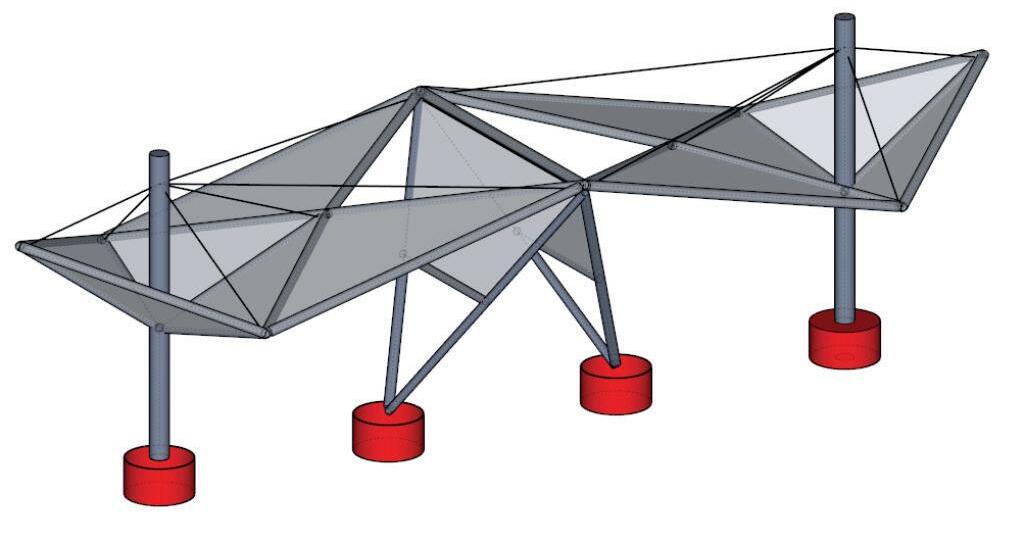

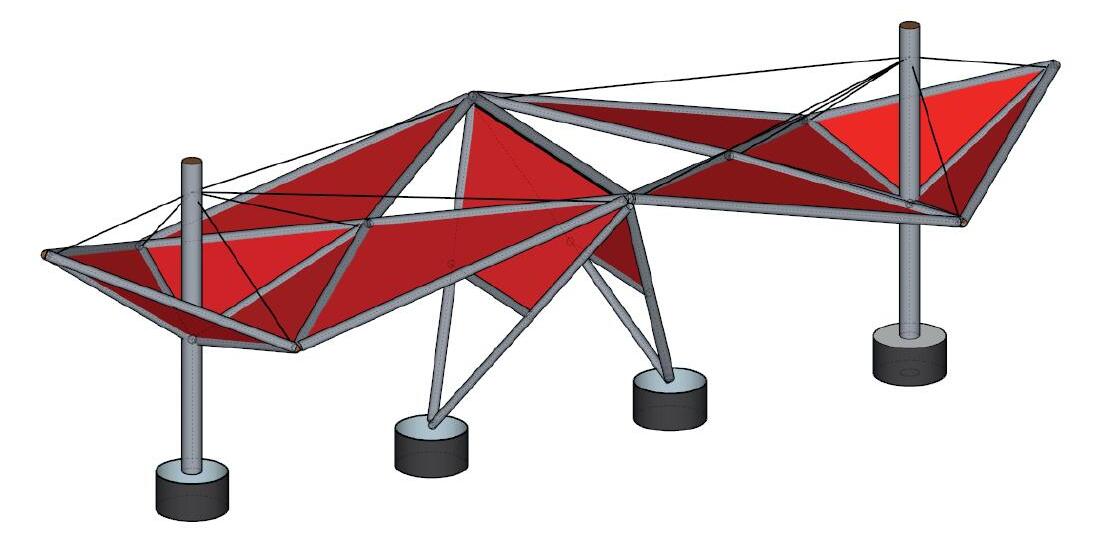

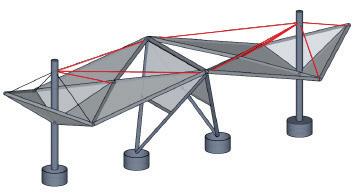

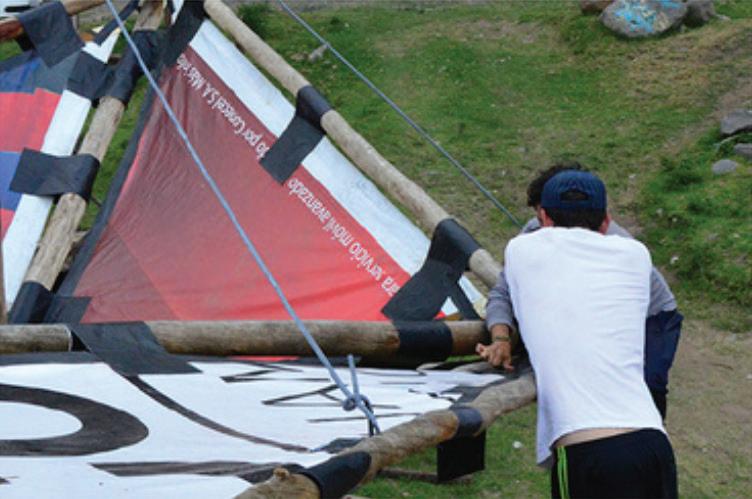

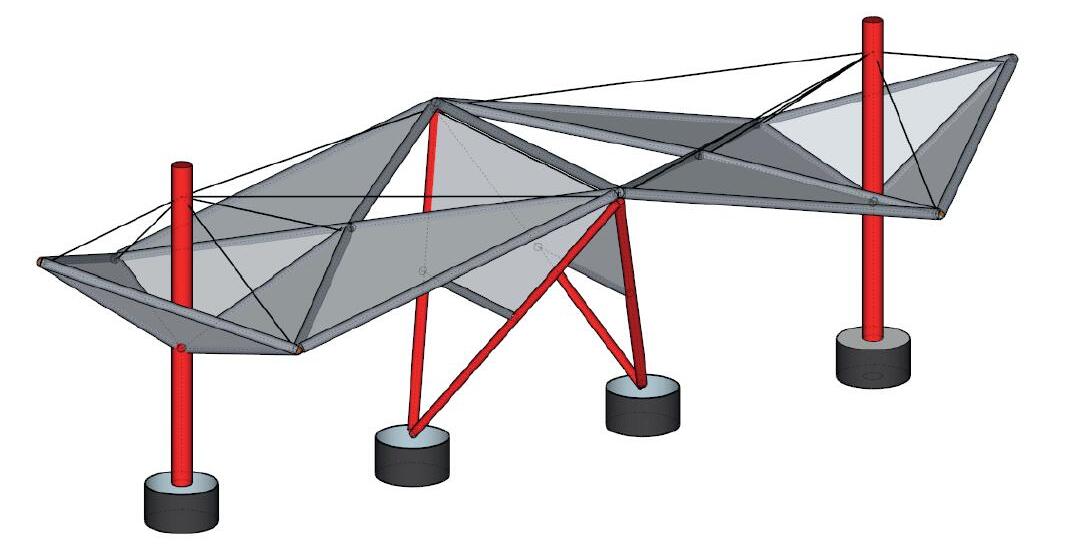

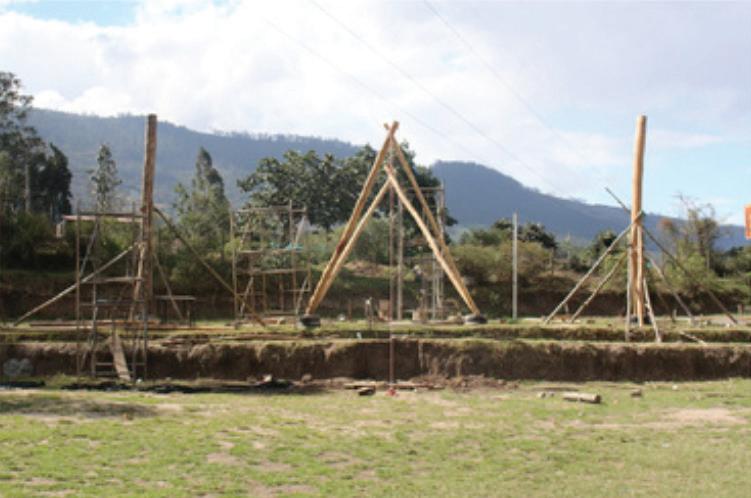

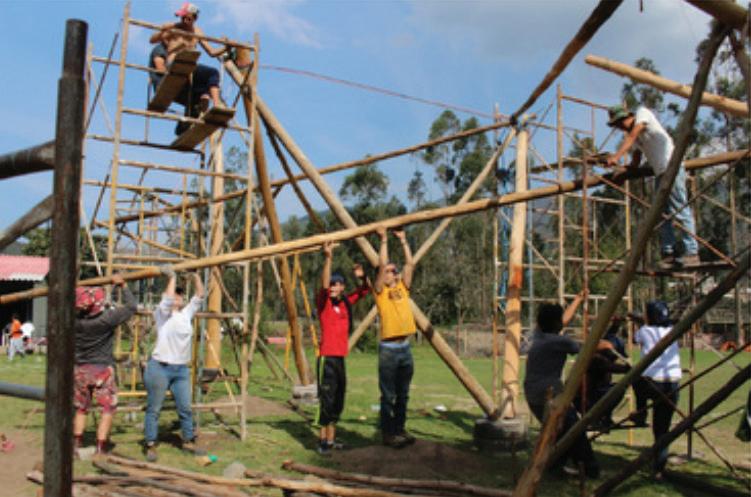

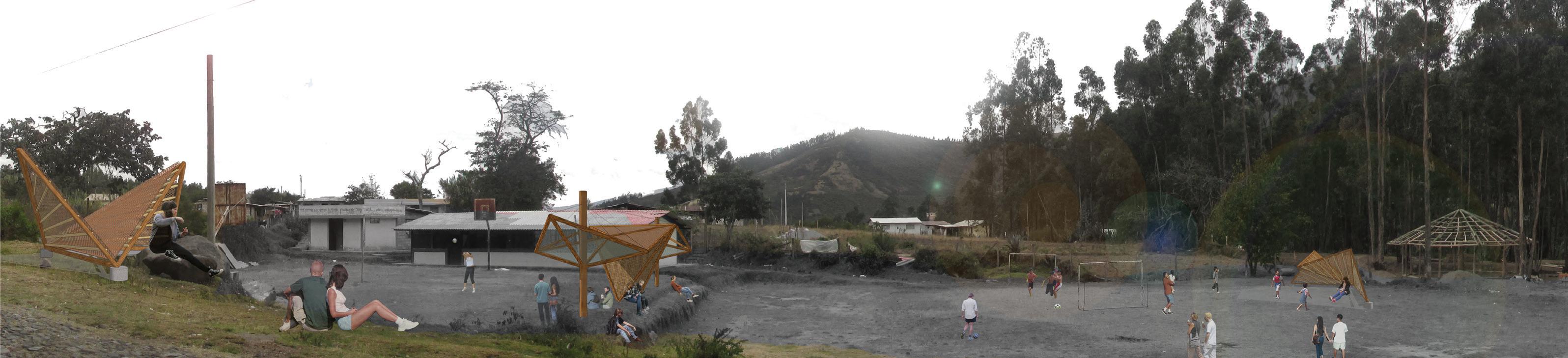

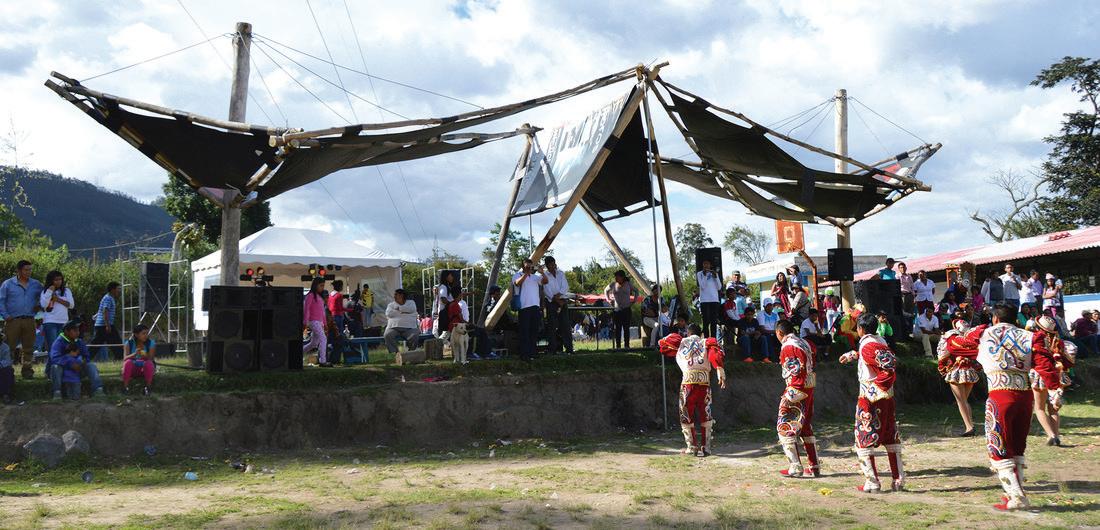

SOMBRA Y JUEGOS - SAN JOSE DE OLAES

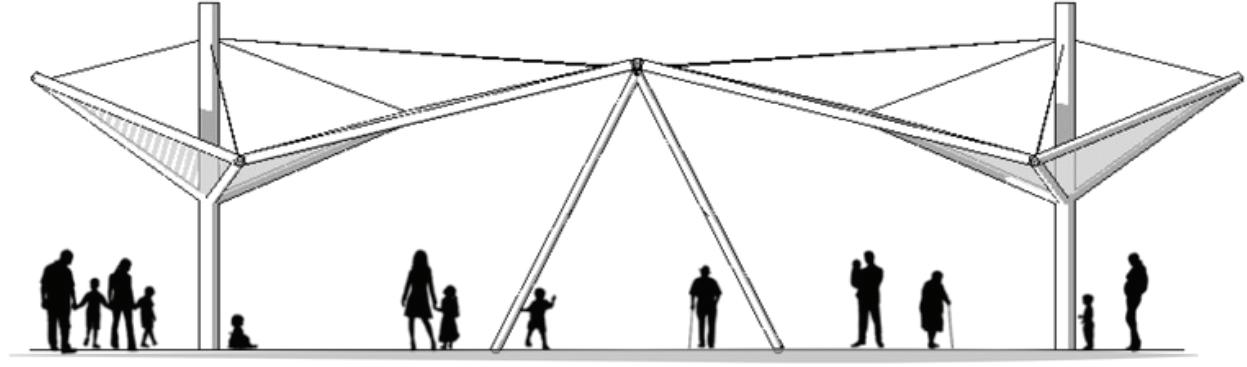

SOMBRA ES SOMBRA CUBIERTA ADULTOS
LA CUBIERTA ARQUITECTONICA ES UN CAMINO NO UN FIN

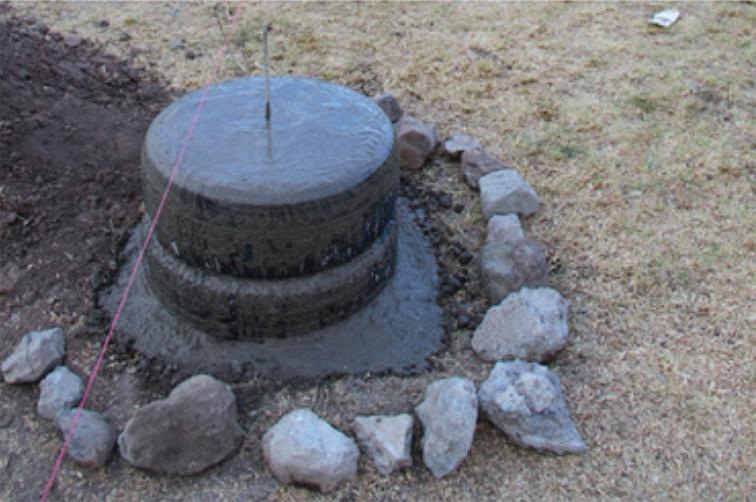

El proyecto final es por y para las minorias, no por ser un grupo corto de personas sino por la participacion de ellos en el diseño y construccion
El objeto arquitectonico pierde relevancia cuando el proposito principal es el beneficio para la comunidad y especialmente las minorias

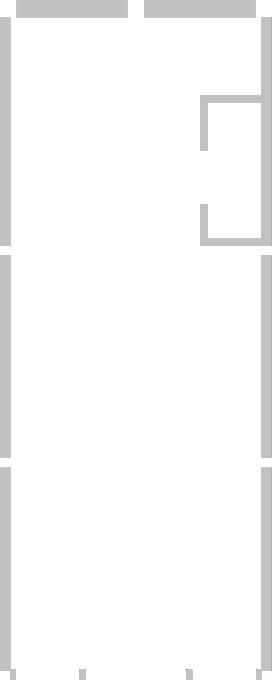

MODULO BASICO - DISCAPACITADOS
BASICO
VIVIENDAS ANEXAS
Relacion por medio del espacio publico y flujos peatonales

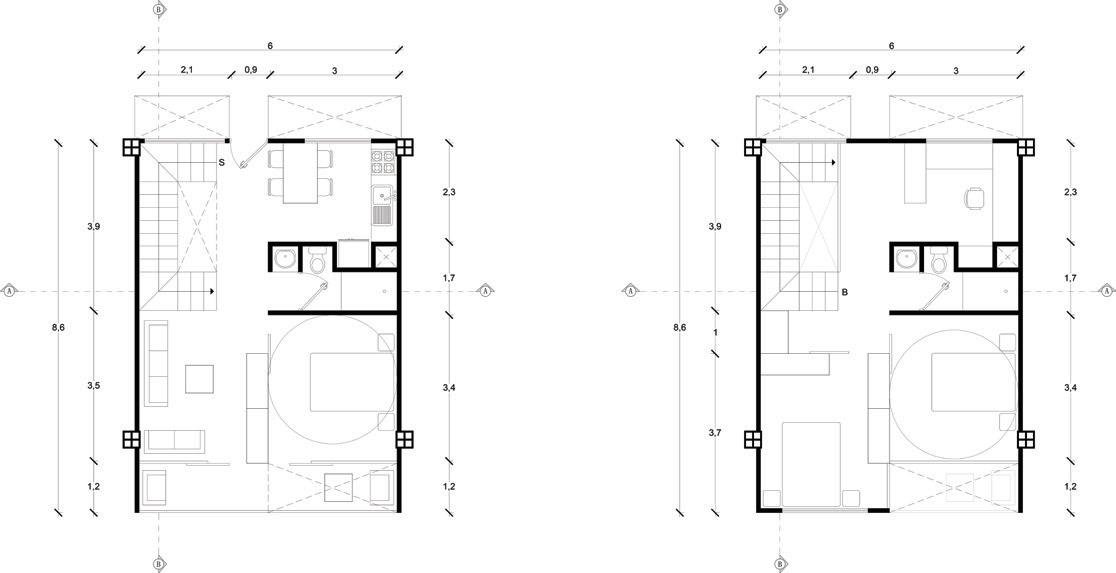

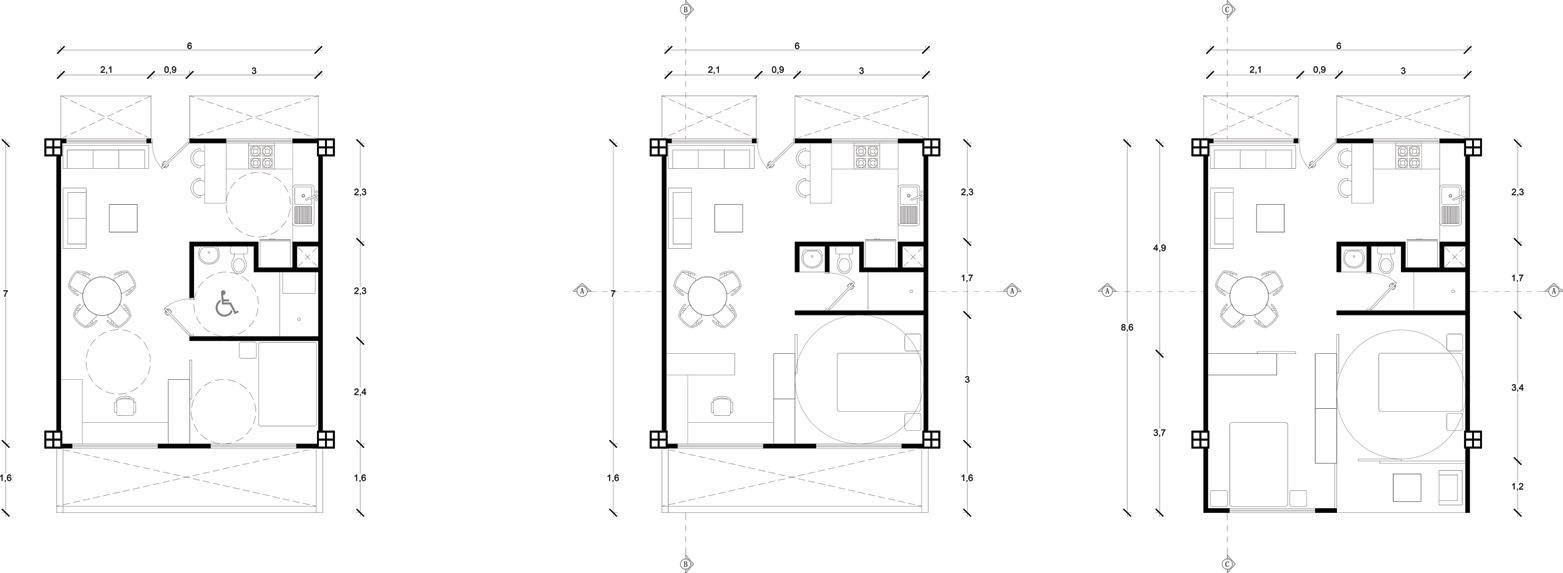

UNIDADES DE VIVIENDA
ÁREA MINIMA HABITABLE 3 m de diametro en dormitorios
RADIO DE GIRO 1.5 m de diametro
AGRUPACION DE ZONAS HUMEDAS en planta y en bloque

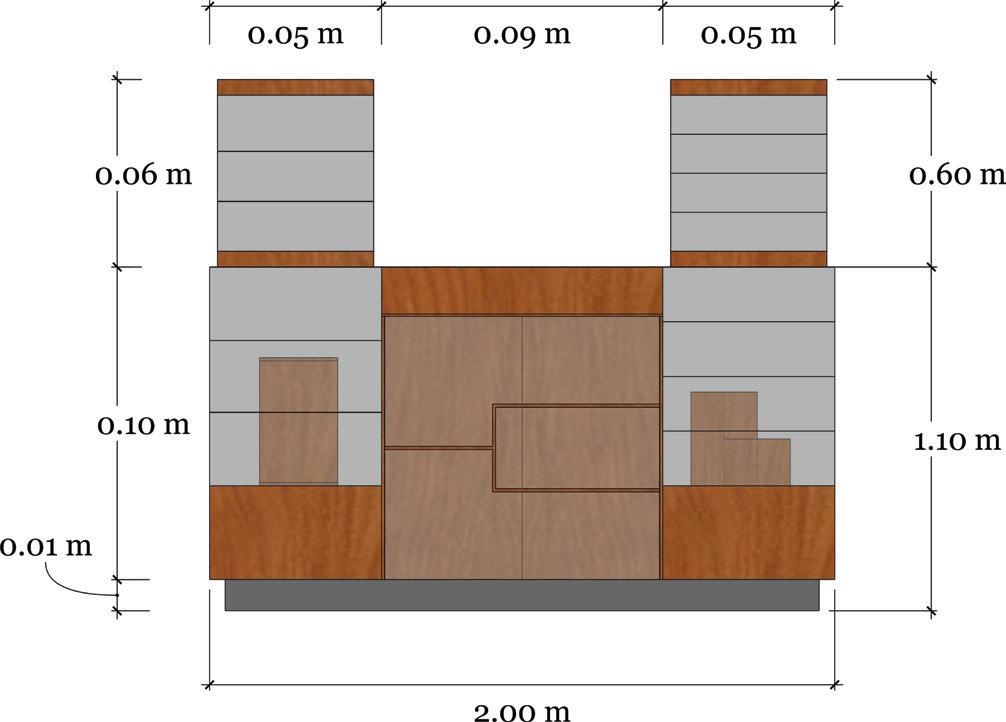

MOBILIARIO separacion de espacios
ILUMINACION Y VENTILACION NATURAL ambientes entorno a espacios iluminados
FLUIDEZ ESPACIAL ambientes conectados

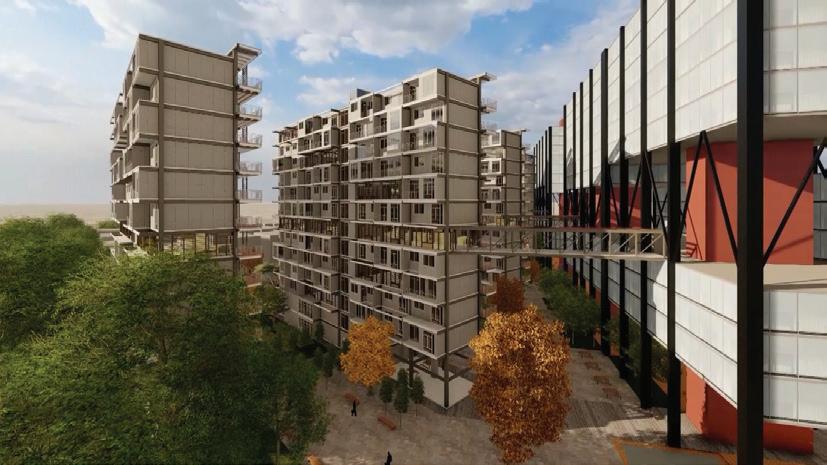

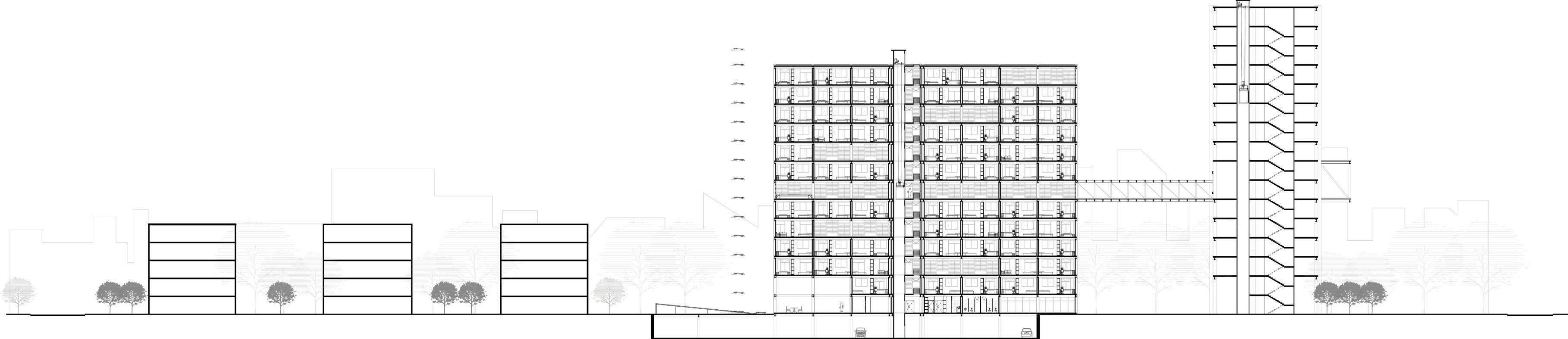

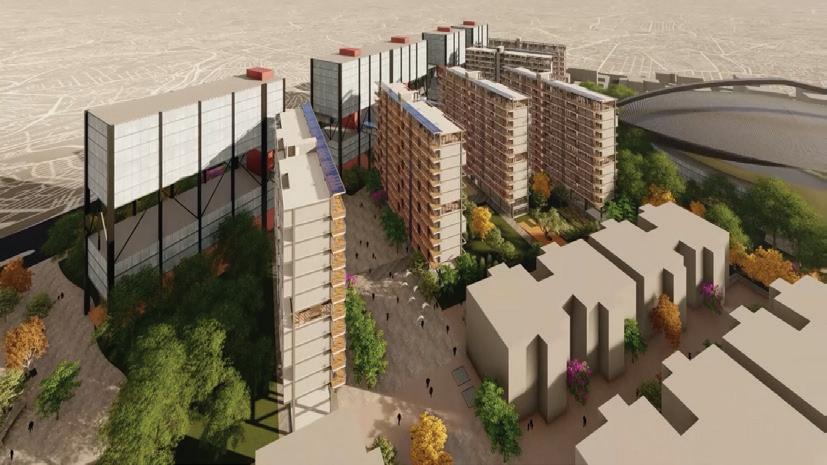

BLOQUE VIVIENDA
Coneccion de espacios comunitarios
SISTEMA DE CRECIMIENTO
EQUIPAMIENTO ZONAL
Barrera hacia la Avenida - privacidad
LOSETA DE CONSTRUCCION EN SECO
Plancha de fibrocemento f´c = 280 kg/cm2 ; e = 8 cm
Subestructura metalica soldadas en viga principal tipo V1
Conectores de corte varillas 10 mm
Anclaje a losa de entrepiso mediante pernos expandibles 4’’
Sobre perfil de losa metalico tipo UPN e = 7 mm
empernado a columnas principales tipo C1
FRAGMENTAR AL OBJETO
ESPACIOS COMUNALES EN ALTURA
PREFABRICADO FIBROCEMENTO
Modulos de hormigón pulido f´c = 280 kg/cm2
Aislante térmico lana de vidrio
Perfiles metálicos tipo C
Pintura elastomérica lisa
CELOSIAS DE ACERO
Arriostradas a subestructura de acero
Pintura negra anticorrosiva (2 manos)
Pintura intumescente 180 min. de ignifucidad
Pintura elastomérica café
Ventana de paño fijo superior

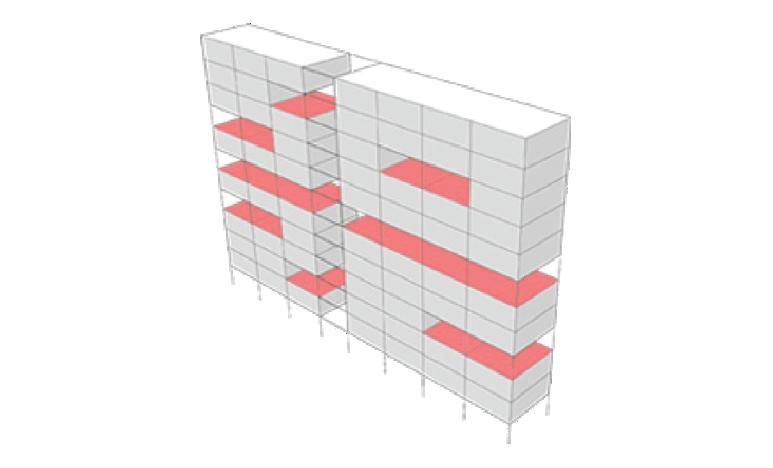

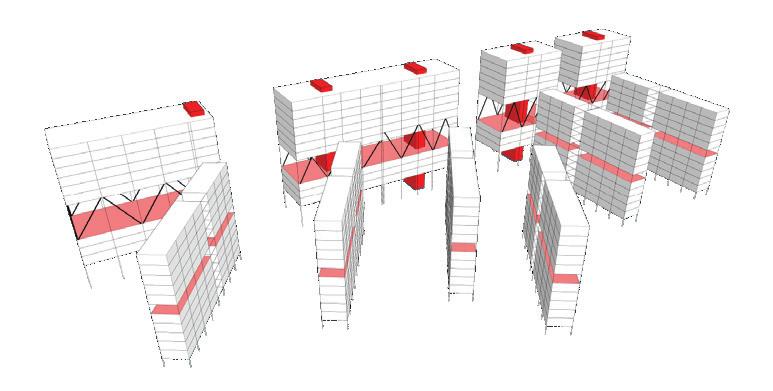

SISTEMA DE CRECIMIENTO PROGRAMADO
Viga de acero tipo V1
Vigas secundarias tipo V2
PLatinas metalicas de coneccion
Pintura negra anticorrosiva (2 manos)
Pintura intumescente 180 min. de ignifucidad
LOSETA DE CRECIMIENTO
Loseta de hormigon f´c = 280 kg/cm2
Malla electrosoldada 15x15x5 mm
Subestructura metalica apoyada en viga tipo V1
Conectores de corte varillas 10 mm
Anclaje a losa mediante pernos expandibles 4’’

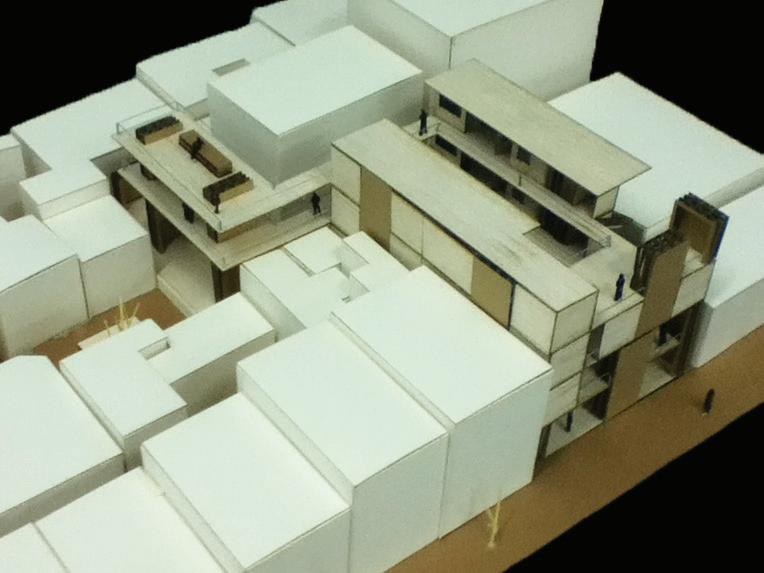

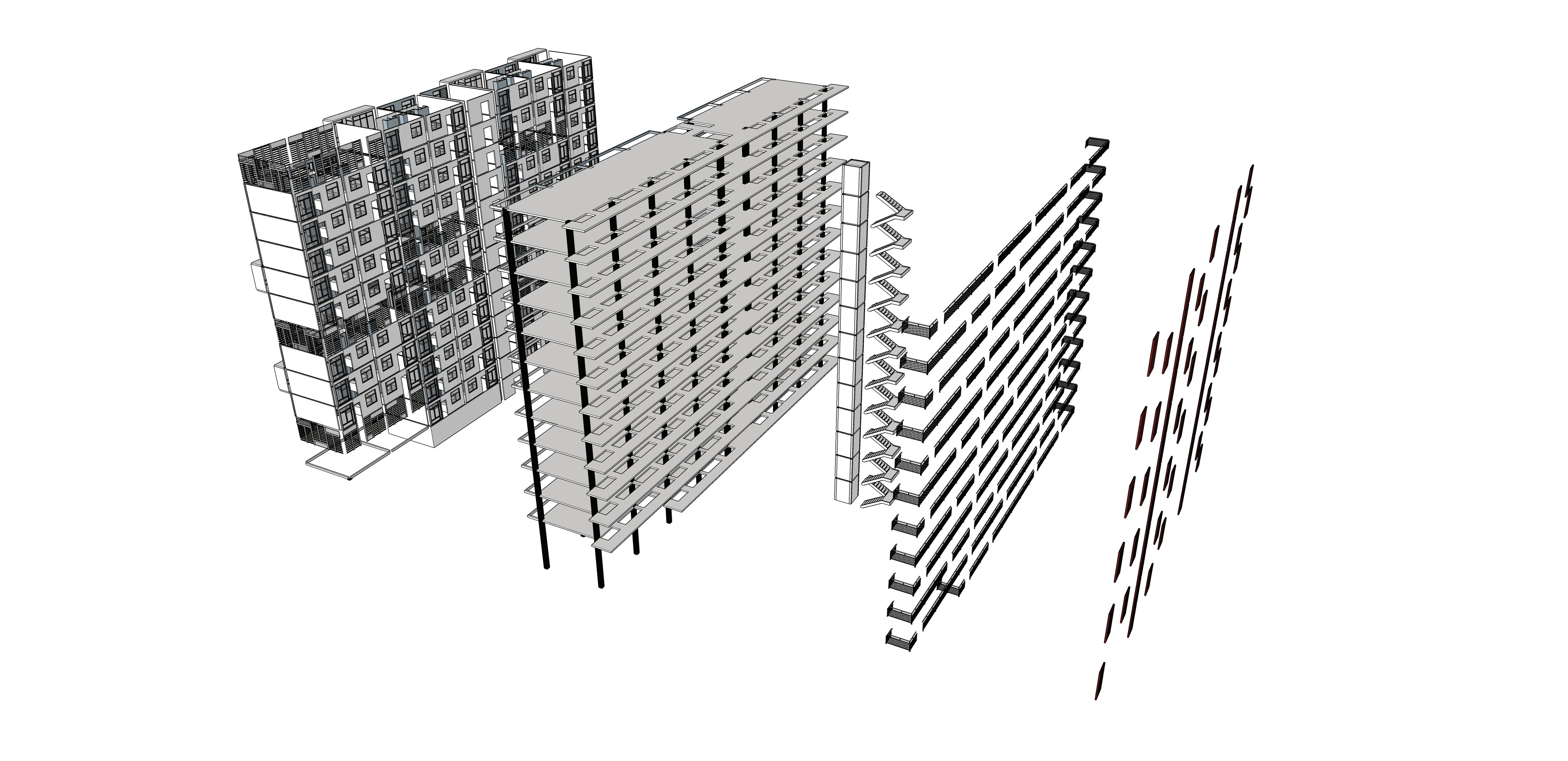

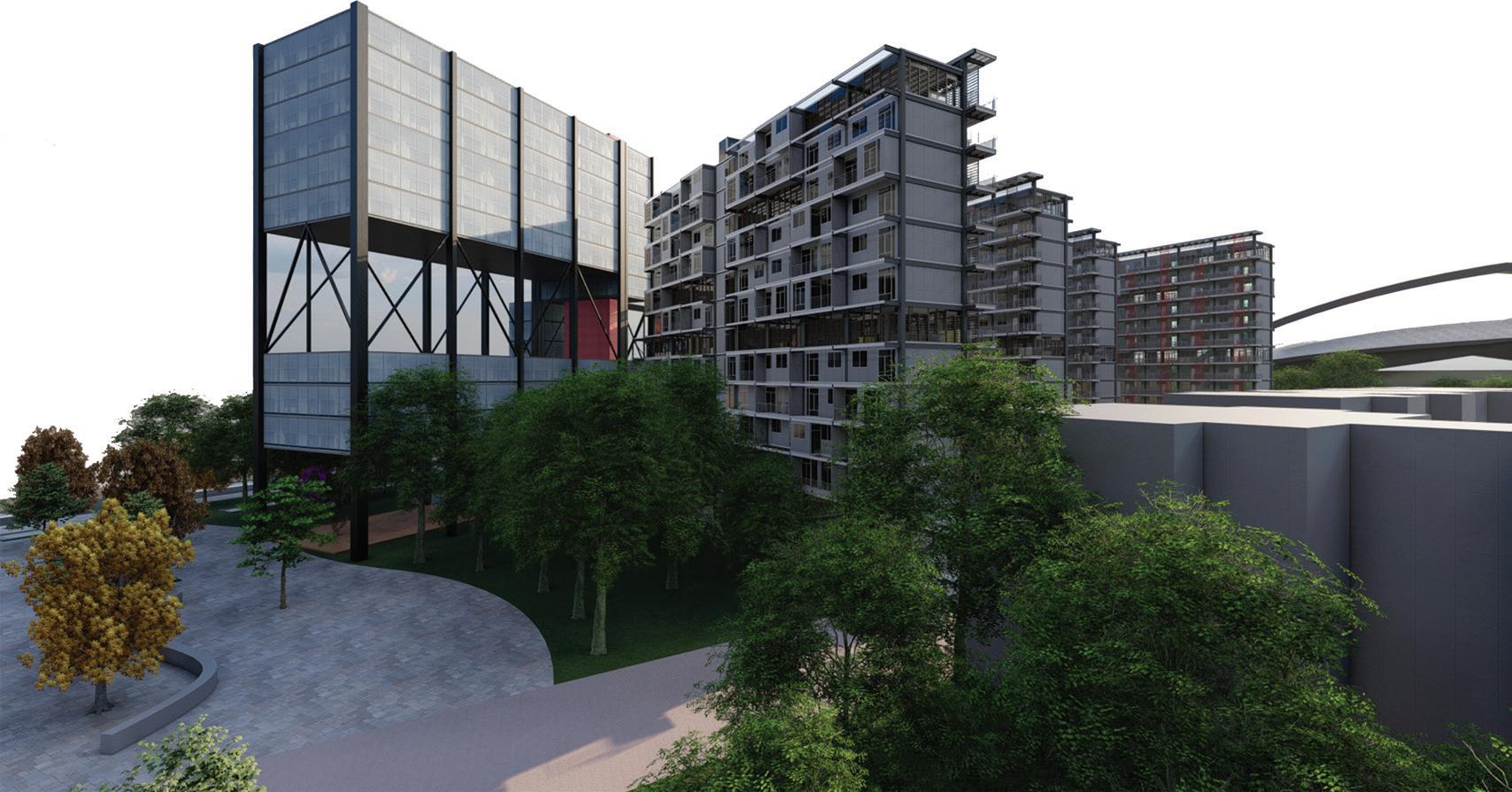

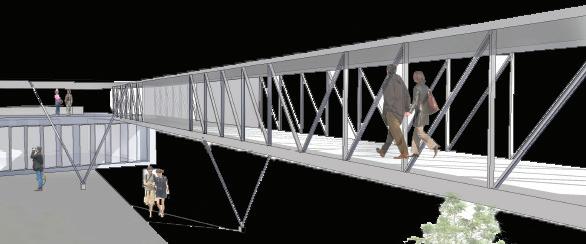

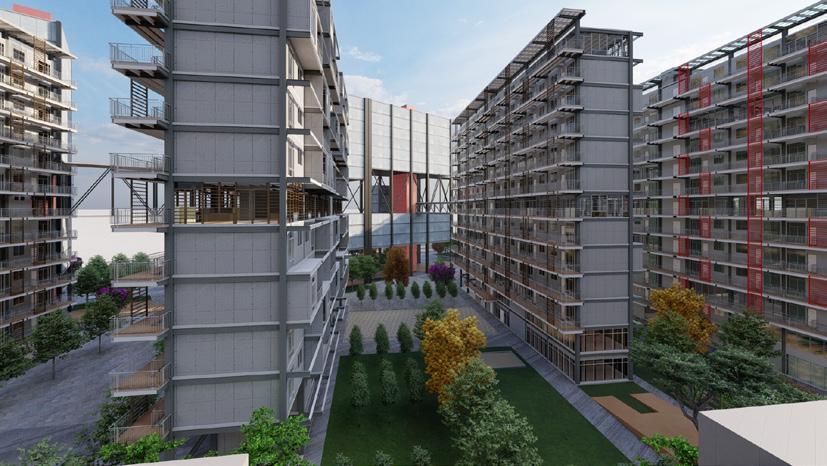

PUENTES Y ESTRUCTURA
VACIAMIENTOS ORDENADOS
Se busca una construccion rapida y eficiente que permita la densificacion en altura y que ademas permita el crecimiento programado de los modulos de vivienda en el tiempo
MODULOS DE VIVIENDA
Paneles hormigon prefabricado
Modulacion permite una constrccion rapida y eficiente

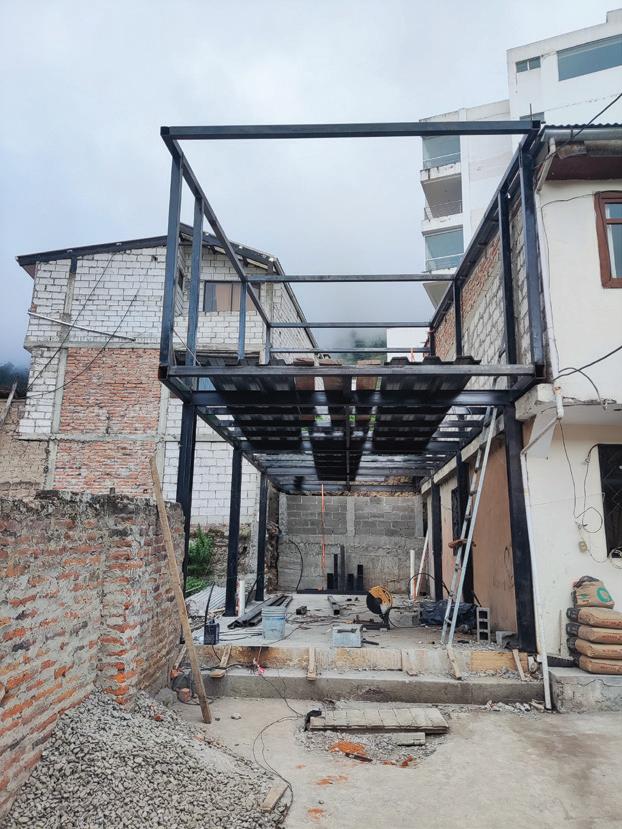

ESTRUCTURA METALICA
Columnas y vigas metalicas
Losa placa colaborante
Permite una construccion rapida en altura
CIRCULACION VERTICAL
Estructura metalica independiente
Rapidez y facil instalacion
No afecta al centro de masas del bloque
PASAMANOS
Baranda metalica modulada
Diseño ergonomico permite visibilidad y seguridad en altura
CELOSIAS METALICAS
Estructura metalica modulada relacion con ventanas - privacidad
Colores - Identidad

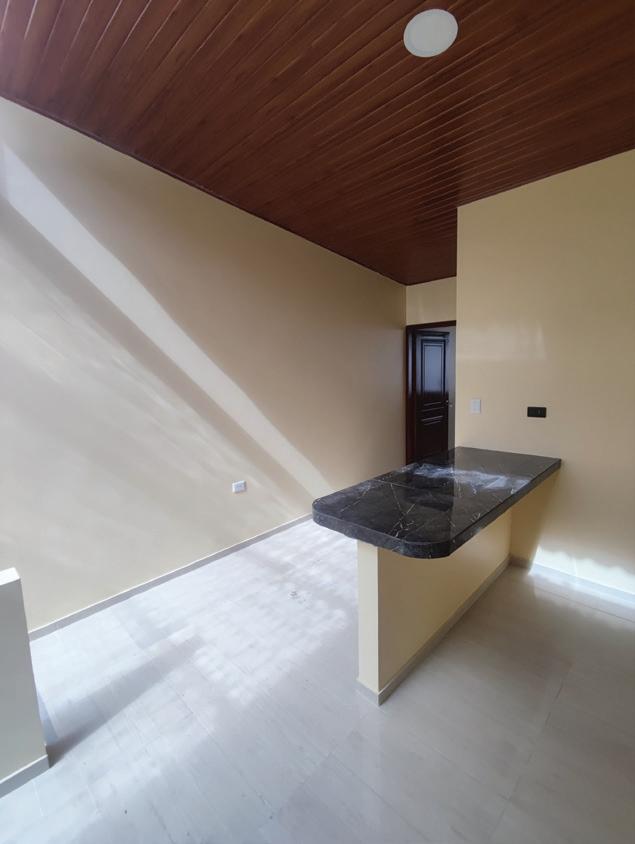

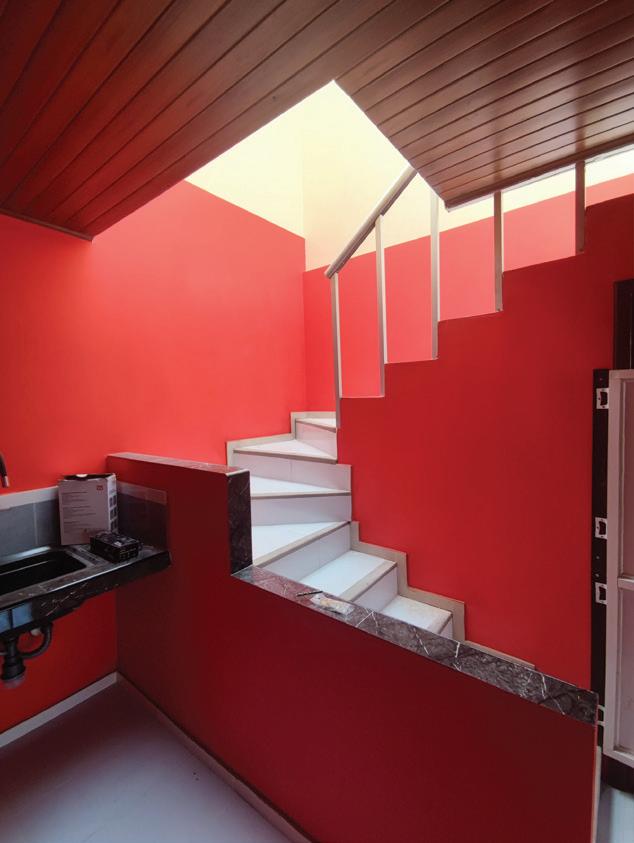

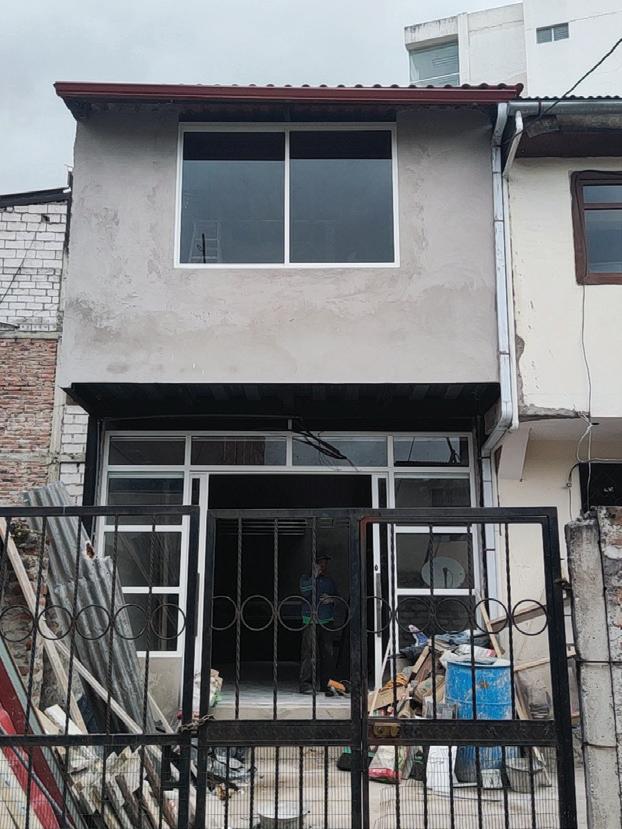

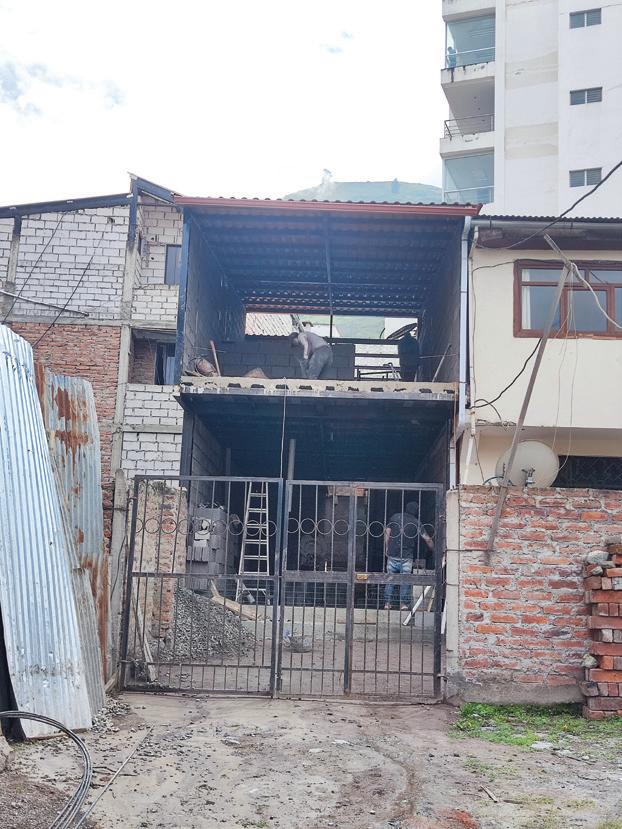

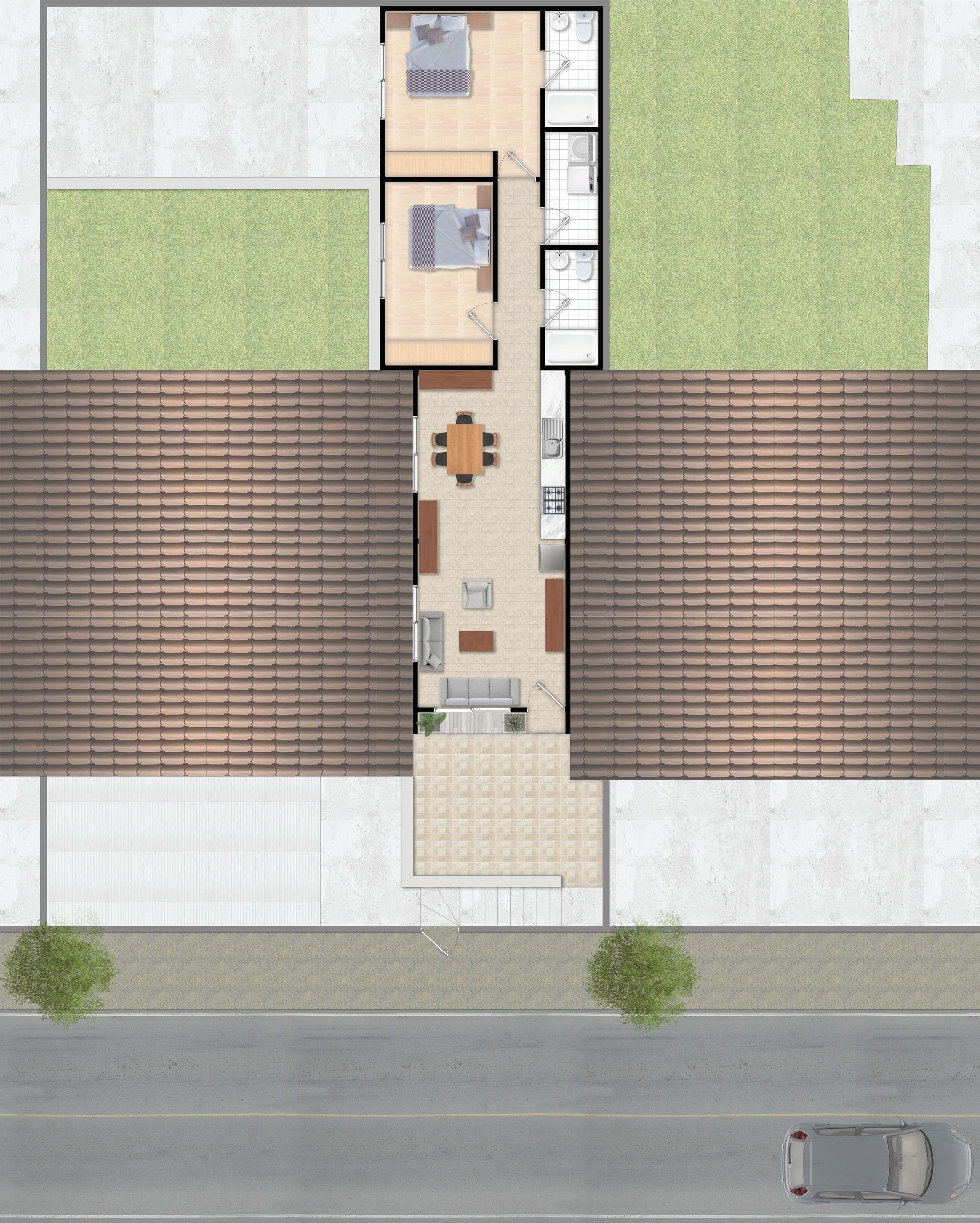

CASA ENTRE TEJADOS - VIVIENDA MENA BARRAGAN

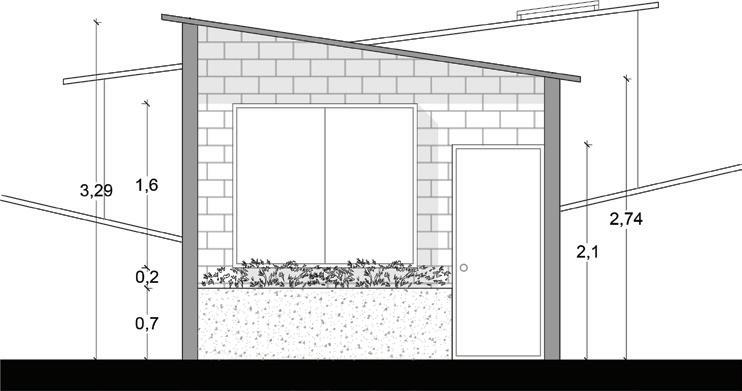

FACHADA FRONTAL ESC 1:100

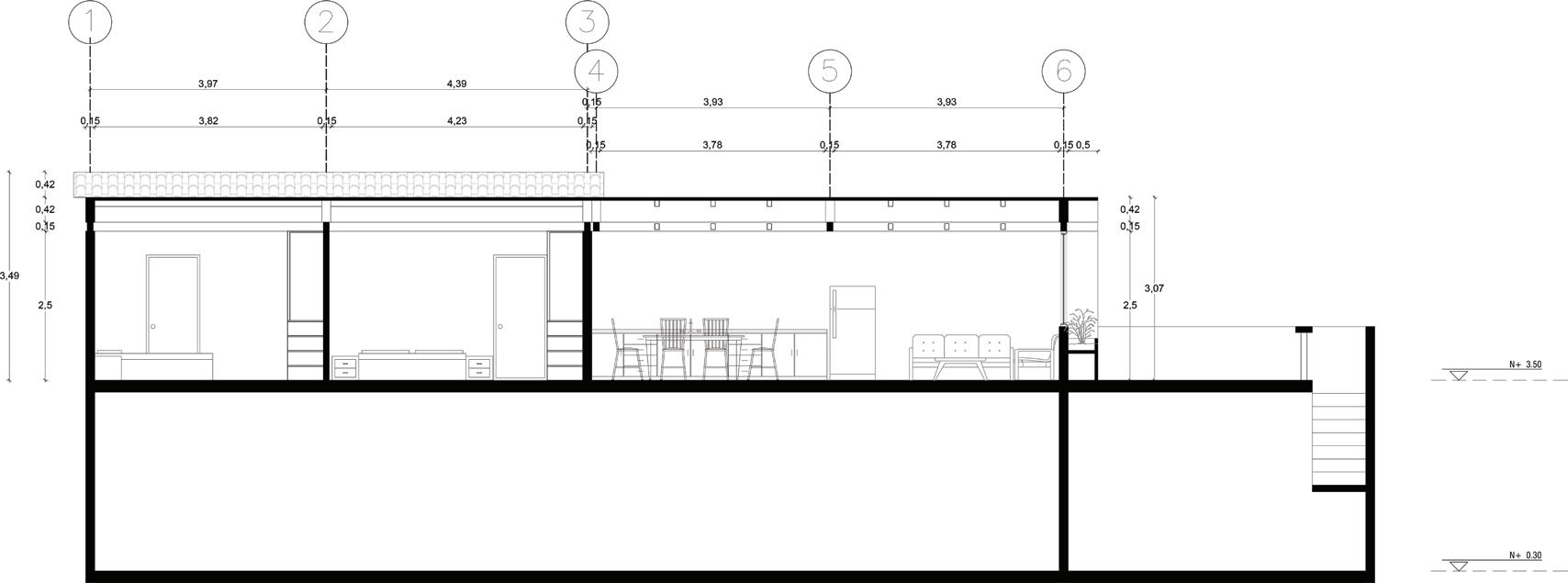

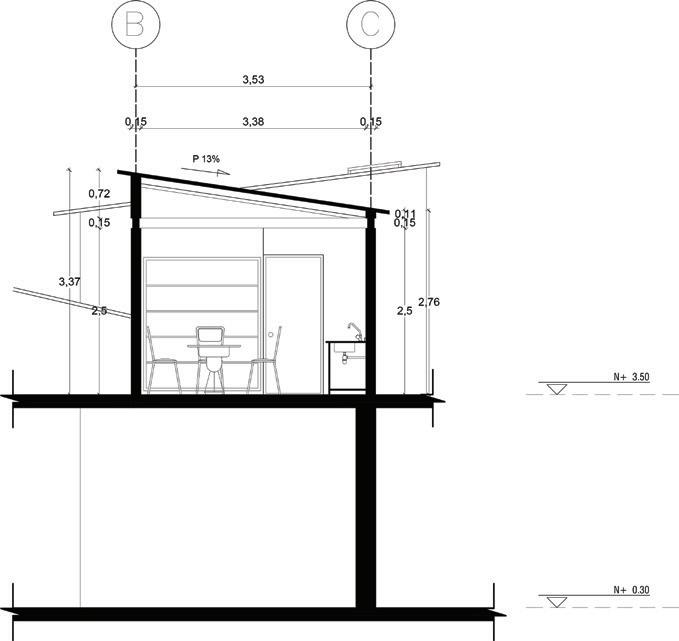

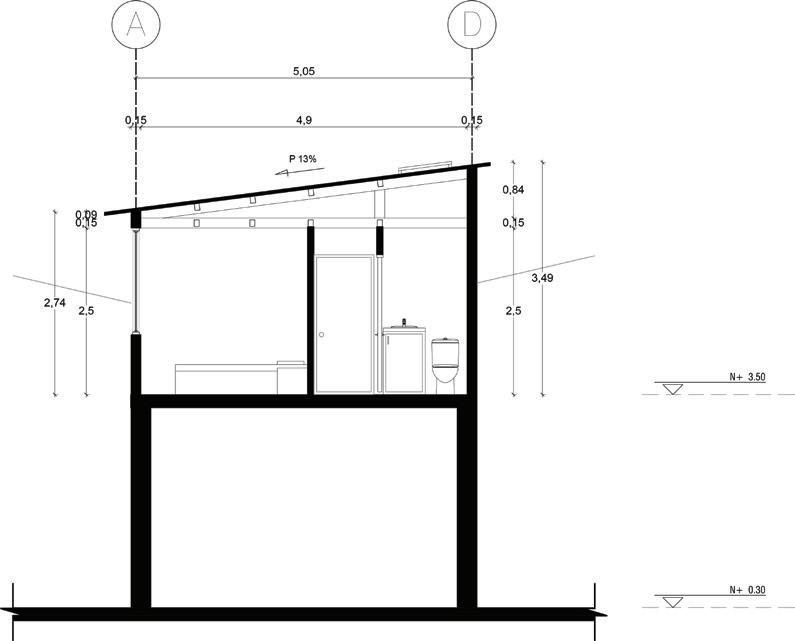

CORTE B - B’ ESC 1:100
CORTE A - A’ ESC 1:100
CORTE C - C’ ESC 1:100
POSTERIOR ESC 1:100

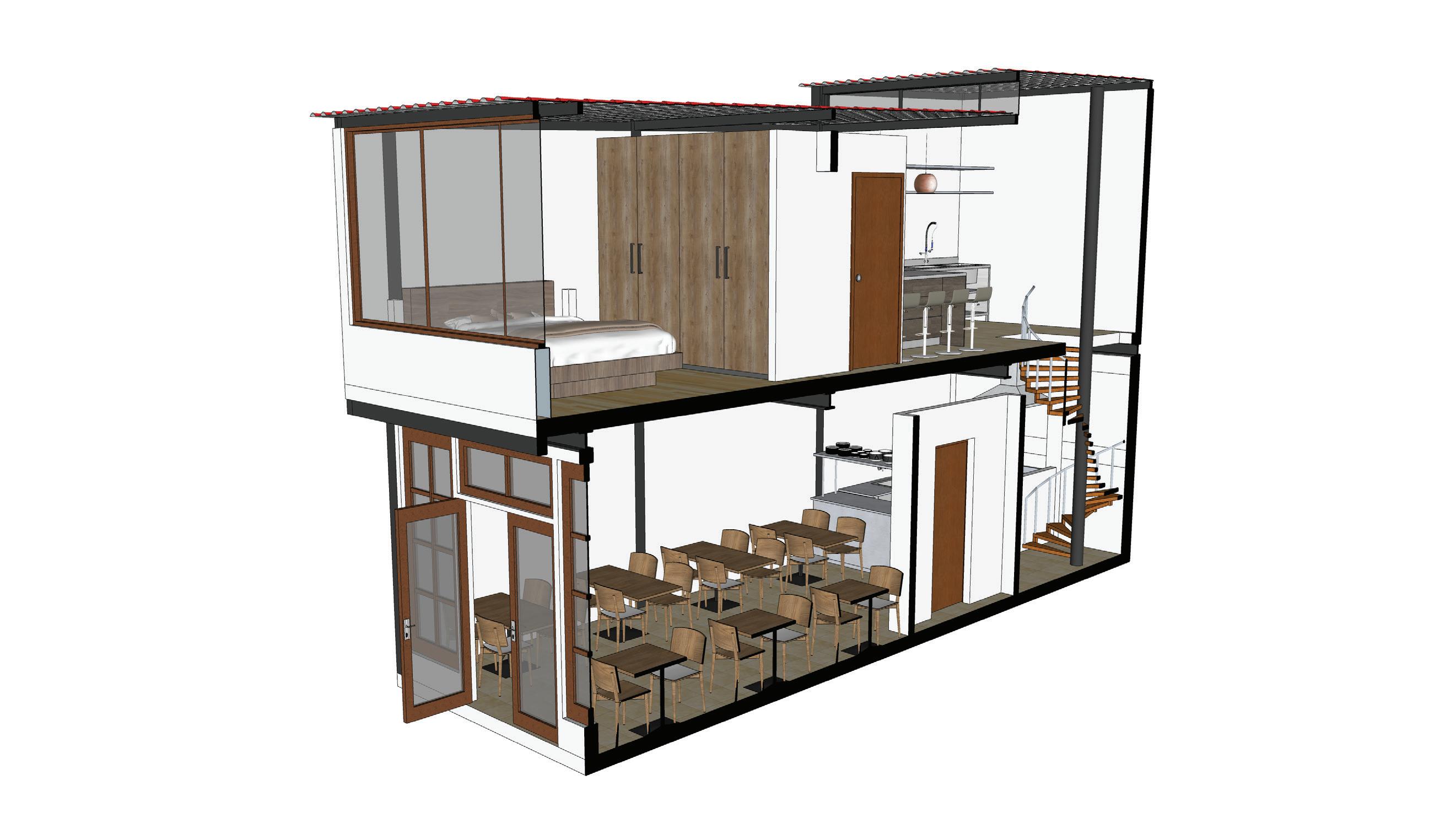

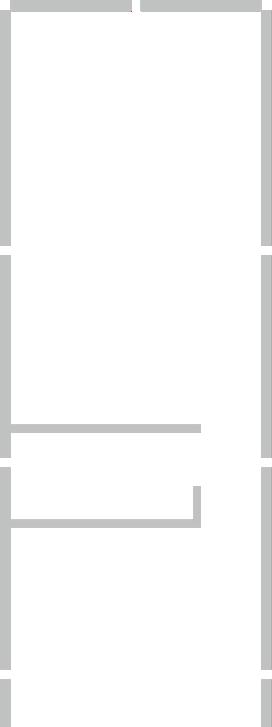

OCUPANDO EL INTERSTICIO
Proyecto pensado en ocupar un espacio urbano altamente densificado.
En un espacio de 4 x 10 metros se propone un restaurante de comida en la planta baja y un area de descanso para el dueño en la planta alta. Se plantea el uso de plantas libres y el uso del mobiliario del restaurante como separador de espacios.
Las cubiertas inclinadas procuran agrandar los espacios en altura y en la union de estas aprovechar para generar ingresos de luz y ventilacion natural.
