2026
ISTRUZIONI DI MONTAGGIO
Scarica la versione digitale
faraone.it

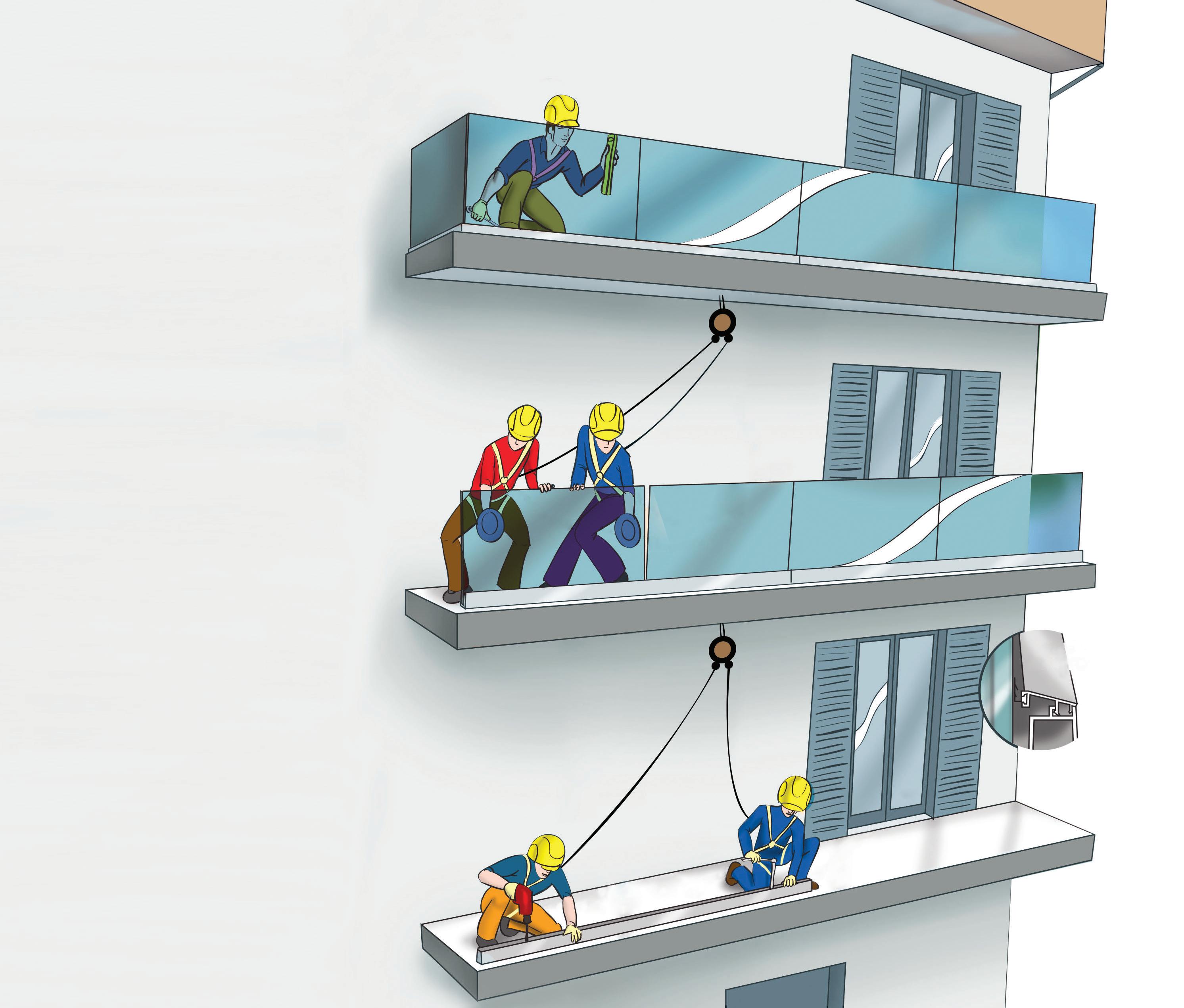

ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Fasi di installazione

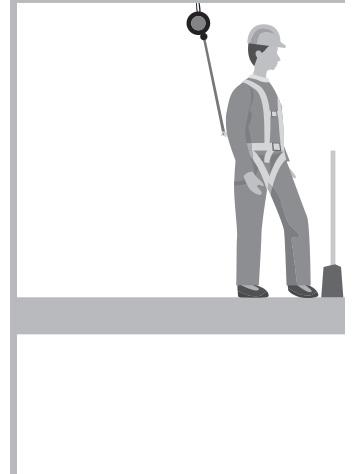

01. POSIZIONAMENTO DELLA BARRA - Posizionare la barra - Fare il primo e l’ultimo foro - Inserire due perni (astine filettate in dotazione) per mantenere il profilo in posizione IMPORTANTE: Assicurarsi di effettuare il fissaggio su muratura solida
LATO ESTERNO
02. FORATURA DEL PAVIMENTO Usando il profilo già forato come dima, segnare con il trapano la posizione dei fori sul pavimento. Successivamente spostare il profilo e forare il pavimento in base ai segni fatti in precedenza. (Utilizzare punta da 14 mm)
LATO ESTERNO
NB: I profili sono forati passo 200 mm
03. PULIZIA Pulire accuratamente i fori utilizzando un’apposita pompetta, oppure con aria compressa, prima di applicare la resina chimica. NB: Seguire le istruzioni del produttore dell’ancorante chimico
FORI Ø14 mm
RESINA CHIMICA
04. APPLICAZIONE DELLA RESINA Applica una resina chimica certificata tipo: RE500V4 (Uso esterno) o HY170 (Uso interno). Riempire il foro per circa metà della sua profondità. Si consiglia di usare la pistola con dosatore Faraone.it
2
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
05. INSERIMENTO DELLE ASTINE Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 30 mm per lo spessore profilo ed i dadi M12 e pulire la resina in eccesso. 30 mm
30 mm
06. GUARNIZIONE ADESIVA Incollare la guarnizione adesiva sul lato inferiore del profilo (quello che andrà a contatto con il pavimento). Si consiglia di applicare una sufficiente quantità di SIKAFLEX (INDEX o similare), nella parte inferiore del profilo a protezione dell’astina filettata.
Accoppiamento angoli: pag. 14-15
07. FISSAGGIO DEL PROFILO Una volta essiccata la resina, procedere con l’installazione. Inserire: 1. Guarnizione adesiva 2. Profilo Ninfa 6 Stadio 3. Boccola per fissaggio 4. Rondella piana 5. Dado M12
4 2
NB: Assicurarsi che il profilo sia aderente al solaio o alla struttura portante (calcestruzzo, acciaio, ...). Per rispettare la coppia di serraggio, seguire le istruzioni del produttore dell’ancorante chimico
5 3 1
VISTA PROFILO SEZIONATA 3
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Assemblaggio e installazione registri + plastiche poggia-vetro 08. ASSEMBLAGGIO DEL SISTEMA RS
PER VETRO 10+10
10+10
1
2
SPESSORI DA 4 mm
PER VETRO 12+12
12+12
1
SENZA SPESSORI
Faraone.it
4
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
09. INSERIRE LE PLASTICHE PER APPOGGIO VETRO Serrare accuratamente i dadi e inserire le plastiche poggia-vetro nel profilo (4 pezzi/metro)
10. POSIZIONAMENTO DELLE PLASTICHE PER APPOGGIO VETRO Distanziare le plastiche poggia-vetro come da schema allegato. L’esempio è su una balaustra di 1 metro di lunghezza
125
250
250
250
125
Plastica poggia-vetro 5
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Fase di posizionamento e registro del vetro 11. POSIZIONAMENTO DEL VETRO
Guarnizione già montate
Inclinare il vetro

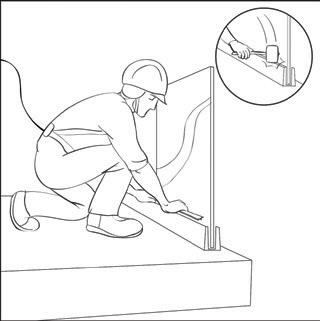

Inserire il vetro in posizione inclinata verso l’interno avendo cura di non toccare (arricciare) la guarnizione esterna. IMPORTANTE: Poggiare il vetro adagio nel profilo (una caduta di peso del vetro rischierebbe di rompere gli spessori in policarbonato) Il vetro temperato-indurito si deve posizionare con la lastra indurita verso il lato esterno.
1000
Vetro
Profilo
12. INSERIRE IL SISTEMA “RS” Inserire i registri (sistema “RS”) per la regolazione del piombo del vetro in corrispondenza delle plastiche poggiavetro. Inserire prima uno dei due registri centrali, procedere con la messa a piombo del vetro e poi inserire i restanti registri per completare la regolazione. (totale 4 pezzi/metro)
ATTENZIONE: Assicurarsi che i dadi flangiati siano in battuta con la testa della vite M10 e rivolti verso la parete del profilo Faraone.it
6
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
13. MESSA A PIOMBO Orientando la lastra manualmente, raggiungere il piombo e di conseguenza serrare le due viti inferiori e quella superiore del registro centrale, verificando costantemente il livello della bolla. NB: L’eccessivo serraggio dei registri può portare all’apertura del profilo e, di conseguenza, al malfunzionamento dei registri stessi.
ATTENZIONE: Per il serraggio dei registri si consiglia l’uso della chiave dinamometrica con una coppia di serraggio impostata da 5 Nm. ART. FARAONE KIT-CD
Vite superiore
Vite inferiore
7
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Registro del vetro e schema di montaggio guarnizione tra vetri
14. REGISTRO PENDENZA DEL VETRO (Facilità di allineare il vetro al mm) Controllare il piombo del vetro con la livella. Qualora non dovesse risultare in bolla, procedere come segue:
2°
Verso l'esterno
Registrare la pendenza del vetro mediante l’utilizzo delle viti superiori e inferiori dei registri. Per spostare la lastra verso l’esterno, ruotare i dadi inferiori in senso orario, viceversa ruotare in senso antiorario quelli superiori, fino a quando il vetro non è a piombo.
Chiave inglese da 15 mm per il registro
Al contrario per spostare la pendenza del vetro verso l’interno, ruotare i dadi superiori in senso orario, viceversa ruotare in senso antiorario quelli inferiori. A questo punto, trovata la pendenza desiderata, serrare entrambe le file di registri. 2°
Verso l'interno
Chiave inglese da 15 mm per il registro
Tutti i registri inseriti Faraone.it
8
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
15. COME MONTARE LA GUARNIZIONE TRA I VETRI: La guarnizione adesiva (1) fornita nella confezione è adeguata all’altezza del profilo Ninfa e allo spessore del vetro.
96
(1)
20
25
9
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Posa vetri e sigillatura
16. ACCOPPIARE I PROFILI E IL VETRO Dopo aver sistemato il 1° vetro, ripetere le stesse sequenze di montaggio con il vetro successivo avendo cura di spingere il 2° vetro contro la guarnizione fino a schiacciarla di circa 1 mm
1° VETRO
Faraone.it
2° VETRO
10
3° VETRO
6 STADIO
Sigillare inizio e fine
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
17. INSERIRE IL CARTER Completati la messa in piombo dei vetri ed il giusto serraggio dei registri, inserire il carter superiore a scatto.
Carter da inserire a scatto
18. SIGILLARE Applicare una quantità di collante sopra la guarnizione adesiva.
11
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Accessorio coprifuga
19. INSERIRE L’ACCESSORIO COPRIFUGA Dopo la sigillatura, con il collante non ancora indurito, inserire l’accessorio coprifuga (2) spingendo verso il basso.
Faraone.it
(2)
12
6 STADIO
Ultime fasi di montaggio
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
20. INSERIRE I TAPPI Avvitare i tappi laterali di copertura con le viti in dotazione per completare il lavoro. Finito. Assicurati di aver rispettato tutti i passaggi. “Ottimo lavoro”
Tappo laterale
13
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Schema di montaggio delle giunzioni lineari angolari
21. GIUNZIONE LINEARE PROFILI Procedere secondo questo ordine: 1. Accostare di testa i profili 2. Posizionare dall’alto la piattina di giunzione 3. Avvitare la piattina con le viti autoperforanti presenti nel KIT 4. Inserire il carter a scatto dall’alto
Valido per tutti i modelli Ninfa.
1
2
4
Faraone.it
14
3
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
22. GIUNZIONE ANGOLARE PROFILI Procedere secondo questo ordine: 1. Accostare di testa i profili 2. Posizionare dall’alto la squadretta di giunzione 3. Avvitare la squadretta con le viti autoperforanti presenti nel KIT 4. Inserire il carter a scatto dall’alto
Valido per tutti i modelli Ninfa.
1
2
3
4
15
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Optional: Passamano N6-P1 e N6-P2
23. PREPARAZIONE DEL VETRO Passare uno strato di collante sul bordo superiore del vetro. Il tipo di collante da utilizzare può essere definito insieme al rivenditore di collanti.
N6-P1 VETRO 10+10 VETRO 12+12
24. MONTAGGIO PASSAMANO Selezionare il modello di passamano in base allo spessore del vetro (10+10/12+12) e inserire il profilo dall’alto facendo pressione
N6-P2 VETRO 10+10
Faraone.it
16
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
25. GIUNZIONI PER PASSAMANO
GIUNZIONE LINEARE
GIUNZIONE ANGOLARE
Giunzione lineare: applicare il collante sulla parte interna del giunto e inserire dall’alto. Giunzione angolare: Inserire il giunto angolare all’interno del passamano e avvitare dal basso
26. INSERIRE I TAPPI DI CHIUSURA Avvitare i tappi laterali di copertura con le viti in dotazione per completare il lavoro.
17
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Optional: Passamano Minimal N6-P3
27. PREPARAZIONE DEL VETRO Passare uno strato di collante sul bordo superiore del vetro. Il tipo di collante da utilizzare può essere definito insieme al rivenditore di collanti.
N6-P3 VETRO 10+10
28. MONTAGGIO PASSAMANO Selezionare il modello di passamano in base allo spessore del vetro (10+10) e inserire il profilo dall’alto facendo pressione
Faraone.it
18
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
GIUNZIONE LINEARE
29. GIUNZIONI PER PASSAMANO Giunzione lineare: applicare il collante sulla parte interna del giunto e inserire dall’alto.
30. INSERIRE I TAPPI DI CHIUSURA Avvitare i tappi laterali di copertura con le viti in dotazione per completare il lavoro.
19
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Optional: Led Pack
31. CABLAGGIO Predisporre il cablaggio dei cavi di alimentazione all’interno della sede apposita e bloccarli con le clip a scatto.
32. FORARE IL CARTER Predisporre un foro all’interno del carter per il passaggio dei cavi.
Faraone.it
20
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
33. FISSAGGIO CARTER Fissare, tramite due viti, il profilo carter al profilo Ninfa ATTENZIONE: Non forare in prossimità delle costole di irrigidimento
34. GIUNZIONE CAVI DI ALIMENTAZIONE Giuntare i cavi dell’alimentazione con quelli della strip Led. Successivamente incollare la strip Led ed infine chiudere il carter a scatto in plastica
21
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Optional: Led Pack
35. LED PACK Finito. Assicurati di aver rispettato tutti i passaggi.
Faraone.it
22
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
OPZIONI POSIZIONAMENTO LED
NB: Non forare in prossimità delle costole di irrigidimento
INTERNO SEGNA PASSO
ESTERNO
INTERNO/ESTERNO
POSIZIONAMENTO VARIABILE IN VERTICALE
23
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Optional: LED nel carter
36. INSTALLAZIONE LED NEL CARTER La strip LED deve essere dotata di una banda adesiva sul retro per consentire il perfetto ancoraggio e l’allineamento all’interno del canale dedicato nel carter in alluminio.
ATTENZIONE: Si raccomanda l’utilizzo di strip LED con almeno un grado di isolamento IP65/68 e con almeno grado di resistenza al calore certificate secondo i test MS CG-12 e GM6073.
7
Banda adesiva
10
3 2
1 1. Posizionare la strip LED e il carter 2. Incollare la stripled sul lato interno del carter 3. Inserire l’assemblato sul profilo Ninfa
Faraone.it
24
6 STADIO
IL PARAPETTO IN VETRO SICURO IDEATO PER IMPIANTI SPORTIVI
OPZIONI POSIZIONAMENTO LED
interno
esterno
25
Istruzioni di montaggio Ninfa 6 Stadio
ISTRUZIONI DI MONTAGGIO NINFA 6 STADIO Trattamento “bonderite” o similare
COME PROTEGGERE IL PROFILO TAGLIATO Trattare le facciate di taglio con prodotto protettivo (tipo Bonderite)
Taglio vivo a 90°
Bonderite o similare
Taglio vivo a 45°
Bonderite o similare
Faraone.it
26
