Istruzioni di montaggio ALBA MAGIC
PARTE SUPERIORE
PARTE INFERIORE

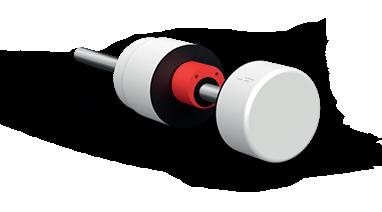

Come si monta il sistema ALBA MAGIC

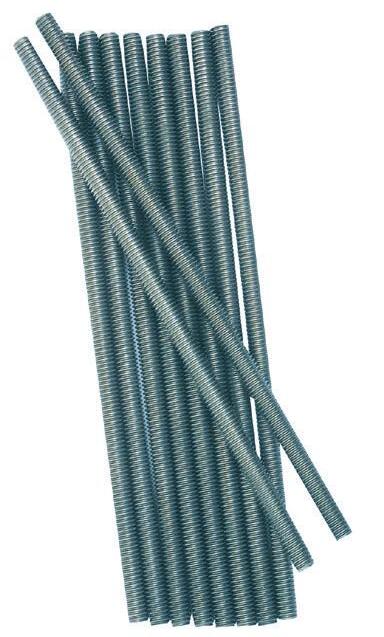

Astina filettata in acciaio inox M14
• Foro Ø 16 mm
• Pulizia del foro
• Riempire foro al 50% circa con resina chimica VBOND o similare (esclusa dalla nostra fornitura)
• Inserire astina M14
• Lasciare per 115 mm fuori dal supporto
PARTE SUPERIORE
1. Infilare anello su astina
2a. Avvitare accessorio superiore su astina fino in fondo e inglobare anello 1
PARTE INFERIORE
Sistema con ammortizzatore
1. Infilare anello su astina
2b. Avvitare accessorio inferiore su astina fino in fondo e inglobare anello 1
PARTE SUPERIORE
2. Avvitare fino a lasciare 5 mm
3. Infilare cilindro su astina ed inserirlo sulle tacche del 2
4. Infilare il cilindro 4 sul cilindro 3
PARTE INFERIORE
2. Avvitare fino a lasciare spazio di 5 mm
3. Infilare cilindro su astina fino in fondo e inserirlo sulle tacche del 2
4. Infilare il cilindro 4 sul cilindro 3
Come si monta il sistema ALBA MAGIC
SIMULAZIONE SOLAIO REGOLARE
REGOLAZIONE MINIMA
Esempio senza toro
REGOLAZIONE MASSIMA Esempio con toro da 30 mm
Montaggio del vetro
Tutte le registrazioni sul piombo verticale o allineamento orizzontale vengono fatte con la lastra di vetro montata.
Vai alle note 4.a e 4.b per le regolazioni
Utilizzare chiave a compasso (non fornita dalla Faraone)
Nota: regolazione in profondità di 15 mm
FORO VETRO
REGOLAZIONE IN PROFONDITÀ Agire con apposita chiave sulla boccola interna.
Il sistema consente di allineare al millimetro le borchie sia in linea verticale (dunque tra accessorio superiore e inferiore) sia in linea orizzontale (come rappresentato in basso). Con un range che va da un minimo di 50 mm ad un massimo di 65 mm.
SIMULAZIONE SOLAIO IRREGOLARE
SEZIONE LATERALE
SEZIONE A-A’
Come si monta il sistema ALBA MAGIC
PERFETTA NEL FORO
SIMULAZIONE PER ALLINEARE LE ALTEZZE DEL VETRO
Utilizzare chiave a compasso (non fornita dalla Faraone)
Per la regolazione tra l’accessorio e il vetro è necessario agire sulla boccola eccentrica presente all’interno della borchia. Questo particolare accessorio di forma ellittica permette l’allineamento a livello millimetrico, sia in altezza che in larghezza, in modo da centrare perfettamente il foro del vetro.
Nota: regolazione eccentrica +/- 4 mm
Sistema con ammortizzatore +/4 mm
REGOLAZIONE ECCENTRICA
Agire con apposita chiave sulla boccola esterna.
ATTENZIONE:
5a. Avvitare accessorio superiore su astina fino a serrare il vetro
5b. Avvitare accessorio inferiore fino a serrare il vetro
Inserire gli altri accessori.
FORO VETRO
6. Avvitare e stringere a mano e mettere punti di silicone per l’incollaggio del tappo 7.
Come si monta il sistema ALBA MAGIC
Lato di spinta
Dado di sicurezza
Dado di sicurezza
6b. Tappo montato a scatto e incollato su punti di silicone come sicurezza.
INSTALLAZIONE ALTERNATIVA
SU INTERNO MURETTO
Nota: Invertire la posizione degli ammortizzatori per i fissaggi su interni muretti.
Come si monta il sistema ALBA MAGIC
ESEMPIO MONTAGGIO FRONTE SOLAIO
AMMORTIZZATORI ANTERIORI
PARTE SUPERIORE
ESEMPIO MONTAGGIO INTERNO MURETTO
Lato esterno Lato interno
AMMORTIZZATORI POSTERIORI
PARTE INFERIORE
NB: invertire la posizione degli ammortizzatori per i fissaggi su interno muretto

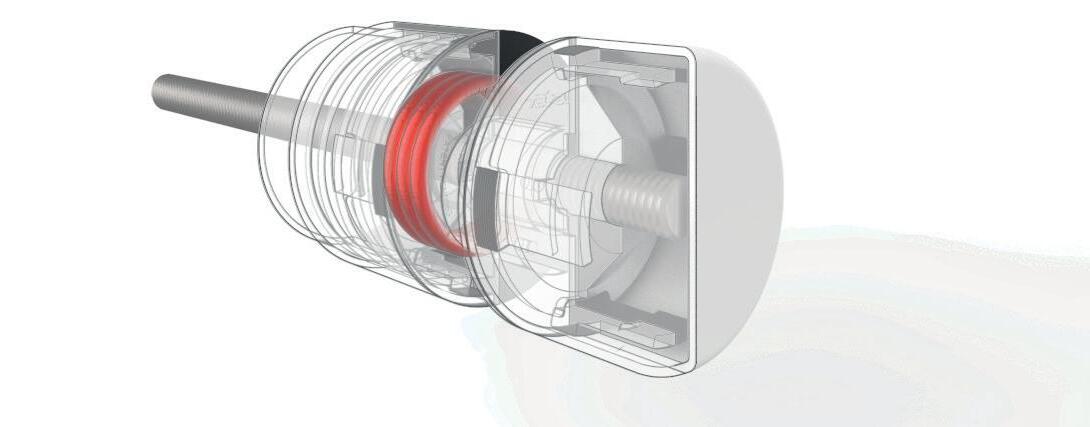

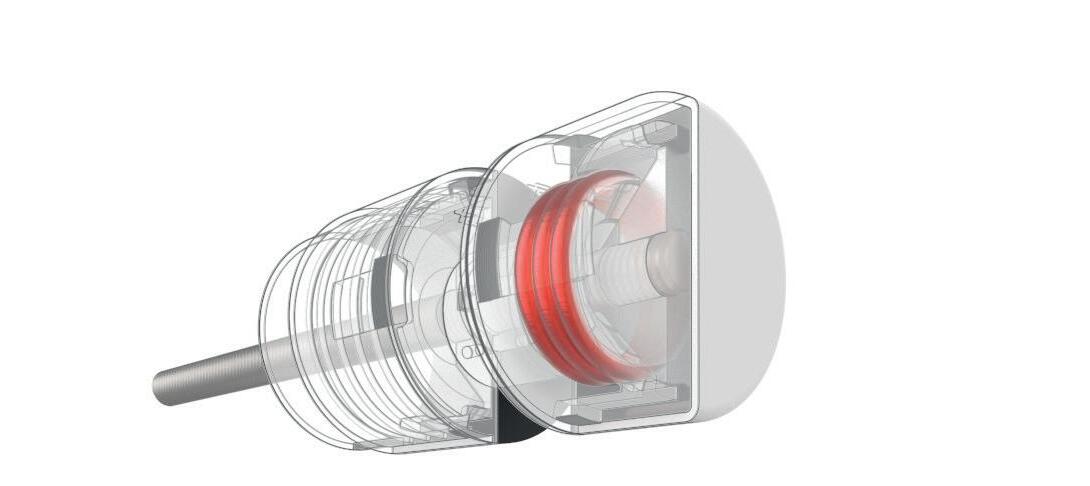

ESPLOSO. I COMPONENTI ARRIVANO GIÀ MONTATI.
