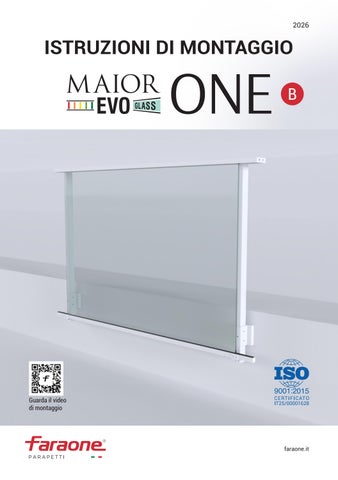

Istruzioni di montaggio Maior-EVO-One B

2026

ISTRUZIONI DI MONTAGGIO B

Guarda il video di montaggio

faraone.it

ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS ONE B Ancoraggio base e inserimento piantoni 01. FORATURA DEL PAVIMENTO Effettuare i fori nel pavimento utilizzando la punta da 14 mm.

L

Min 90 mm

02. APPLICAZIONE DELLA RESINA Applica una resina chimica certificata tipo: RE500V4 o HY170. Riempire il foro per circa metà della sua profondità.

Si consiglia di usare la pistola con dosatore.

Faraone.it

2

.

B 03. INSERIMENTO DELLE ASTINE Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 25 mm per lo spessore profilo ed i dadi M12. In caso di presenza dello spessore per livellamento base, aumentare la sporgenza dell’astina M12X140 di 5 mm, (dunque 30 mm totali).

Specifiche di serraggio a pag. 9

M12X140

25mm

04. INSERIMENTO PIANTONI Smontare, temporaneamente, le manine dai piantoni.

Inserire i piantoni nella base.

3

Istruzioni di montaggio Maior Evo Glass One B

ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS ONE B Regolazione, fissaggio piantoni e posa del vetro 05. REGOLAZIONE PIANTONI Regolare la posizione dei piantoni intervenendo sui registri e aiutandosi con una livella. (È possibile regolare i piantoni in entrambe le direzioni sia frontalmente che lateralmente). Inserire i carter della base. Rimontare le manine sui piantoni.

06. FISSAGGIO PIANTONI Dopo aver determinato la posizione in verticale dei piantoni, forare con punta 5.5 mm i piantoni, utilizzando come dima il foro sulla base.

Avvitare le viti trilobate nel foro per fissare i piantoni e impedirne lo scorrimento.

Ø 5.5

Faraone.it

4

B 07. INSERIMENTO PROFILO REGGI VETRO Inserire profilo che accoglie il vetro.

In caso di ultimo piantone, inserire il tappo di chiusura del profilo reggi vetro, prima di inserire il vetro.

08. INSERIMENTO VETRO Inserire il vetro nel profilo inferiore facendolo poggiare sui tasselli.

5

Istruzioni di montaggio Maior Evo Glass One B

ISTRUZIONI DI MONTAGGIO MAIOR EVO GLASS ONE B Installazione passamano e guarnizione 09. MONTAGGIO PASSAMANO Inserire il passamano dall’alto e procedere al fissaggio tramite le relative viti.

10. INSERIMENTO GUARNIZIONE Inserire la guarnizione a pressione nel profilo inferiore, in modo da bloccare il vetro.

Faraone.it

6

B 11. INSERIMENTO TAPPI PASSAMANO Procedere ed ultimare il montaggio inserendo i tappi del passamano.

7

Istruzioni di montaggio Maior Evo Glass One B

ISTRUZIONI PER PROFILI TAGLIATI A VIVO Trattamento “bonderite” o similare

Come proteggere il profilo tagliato Trattare le facciate di taglio con prodotto protettivo (tipo Bonderite).

Bonderite o similare

Bonderite o similare

Bonderite o similare

Faraone.it

8

ISTRUZIONI CHIAVE DINAMOMETRICA Strumenti e metodo di serraggio SNODO A CRICCHETTO RIMOVIBILE (C) INTERRUTTORE DI DIREZIONE

PROLUNGA 3/8 (B)

SCALA DI REGOLAZIONE PRINCIPALE SCALA DI REGOLAZIONE SECONDARIA SISTEMA DI BLOCCAGGIO

ATTENZIONE: Per il serraggio si consiglia l’uso della chiave dinamometrica con una coppia di serraggio impostata a 40 N/m.

Fissaggio barra filettata M12 snodo a cricchetto (C) + prolunga 3/8 (B) + bussola 19mm.

ART. FARAONE KIT-CD

40 N.m 5-60 N.m

40 N.m

9

Istruzioni di montaggio Maior Evo Glass One B

Faraone.it

10

CI PRENDIAMO CURA DEI TUOI PROGETTI La nostra esperienza al tuo servizio.

Ti guidiamo nella scelta della soluzione migliore per le tue esigenze.

GUIDA ESPERTA Seguire un progetto in ogni sua fase a volte non è semplice. Per questo ti forniamo totale assistenza dalla consulenza tecnica fino al post acquisto.

INSTALLAZIONE Formiamo i posatori che eseguono l’installazione dei nostri prodotti per garantire lo standard di qualità.

Durante questa fase si possono effettuare test in cantiere per assicurarci che la posa sia stata eseguita a regola d’arte e che sia tutto in sicurezza.
