ISTRUZIONI DI MONTAGGIO

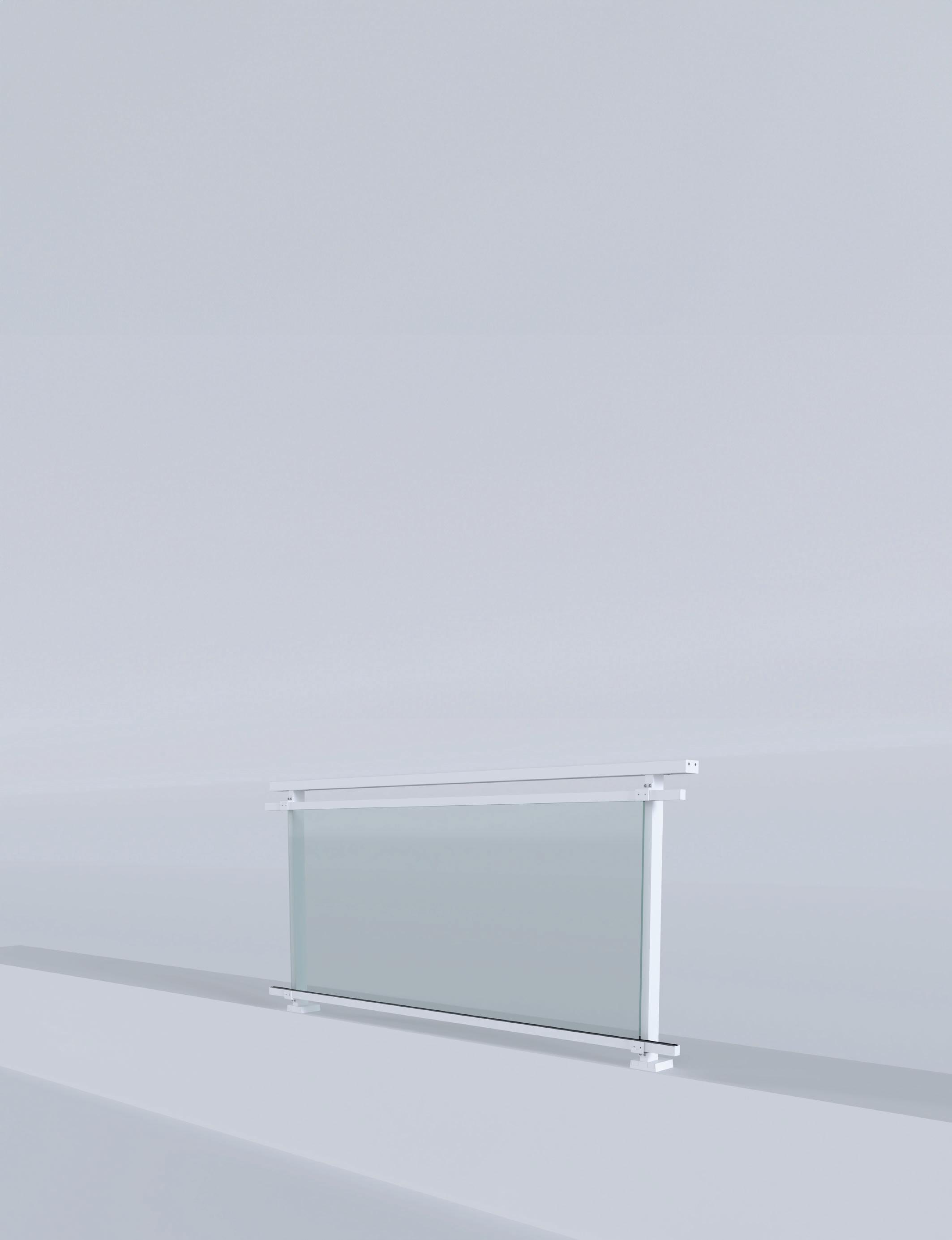

Modello Maior EVO Plus A (con passamano rettangolare)
Effettuare i fori nel pavimento utilizzando la punta da 14 mm.
Applica una resina chimica certificata. Riempire il foro per circa metà della sua profondità.
Si consiglia di usare la pistola con dosatore.
Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 25 mm per lo spessore profilo ed i dadi M12. In caso di presenza dello spessore per livellamento base, aumentare la sporgenza dell’astina M12X140 di 5 mm,(dunque 30 mm totali).
Regolare la posizione dei piantoni intervenendo sui registri e aiutandosi con una livella.
Inserire i carter della base.
Inserire profilo reggi vetro.
*In caso di ultimo piantone, inserire il tappo di chiusura del profilo reggi vetro, prima di inserire il vetro.
Smontare, temporaneamente, la manina superiore dal piantone.
Inserire il vetro nel profilo inferiore, farlo appoggiare sui tasselli.
Incollare la spugnetta al profilo (ad U superiore). Posizionare la manina,precedentemente smontata, al di sopra del profilo (ad U superiore) e fare una pressione verso il basso, fino a ricentrare i fori di fissaggio. Rimontare la manina al piantone.
Inserire il passamano.
Procedere al fissaggio del passamano tramite le relative viti.
Inserire la guarnizione a pressione,nel profilo inferiore, in modo da bloccare il vetro.
Procedere ed ultimare il montaggio inserendo i tappi passamano.
