FARAONE INFORMA

▪ Nuova Ninfa LED

▪ Nuove soluzioni per lo scarico acqua

▪ Nuovi carter coprifili

LE NOVITÀ DI NINFA®

Disponibili da subito

1.

NINFA

LED (LED non fornito dalla Faraone)

LED SU LATO INTERNO*

Effetto luce “segnapasso”

LED SU LATO ESTERNO*

Effetto luce in facciata

LED IN BASSO*

Effetto luce in facciata

> VANTAGGI

• Predisposizione per LED indipendente e ispezionabile

• Profilo in alluminio annodizzato e verniciato

• Protezione LED in policarbonato

• Possibilità di montaggio anche dopo la posa del profilo

• Posizione di montaggio libera a seconda delle esigenze

• Montaggio immediato, basta forare e avvitare

• Anodizzazione 20 micron

2.

NUOVE SOLUZIONI PER LO SCARICO ACQUA

SPESSORI

Grazie all’utilizzo di appositi spessori anodizzati 20 micron, Il profilo Ninfa rimane sollevato permettendo il deflusso dell’acqua.

PROFILO CON FRESATURA PASSANTE

Profilo con fresatura passante squadrata.

Valido per i modelli: Ninfa 6,106

PROFILO CON FORO LATERALE

Profilo con fori laterali, per lo scarico di eventuale acqua presente nel profilo (minimo 3 fori ogni barra a 6 m).

NUOVI CARTER COPRIFILI

3. Carter in alluminio per una perfetta finitura dell’istallazione del parapetto in vetro su pavimento anodizzati 20 micron

Le immagini e i disegni inseriti in questo catalogo sono puramente illustrativi. Invitiamo a contattarci direttamente per ogni indicazione tecnica.

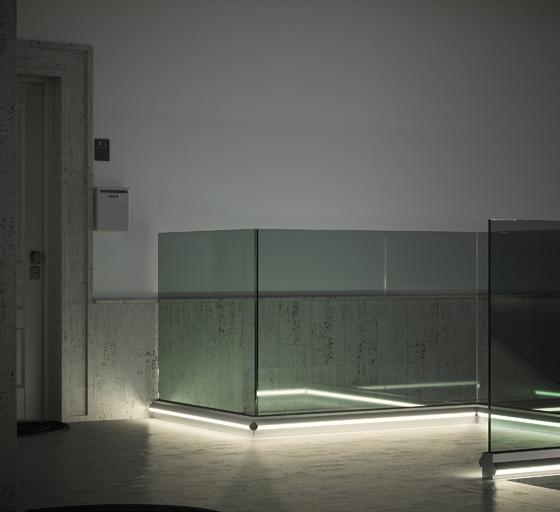

NINFA LED

LATO INTERNO

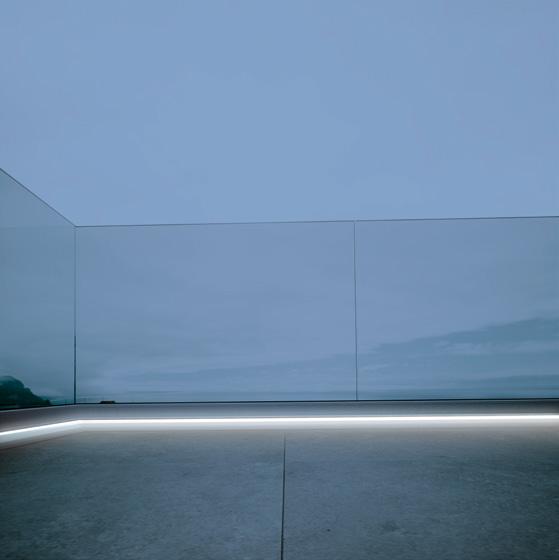

ALLOGGIO LED PER PROFILI SOPRA PAVIMENTO

Profilo per LED avvitato al profilo Ninfa. Proiezione inclinata della luce verso il basso che genera un effetto luce “segnapasso”. (LED non fornito dalla Faraone)

Valido per i modelli: Ninfa 6,106, 56

Opzioni posizionamento led

DETTAGLI TECNICI

OPZIONI POSIZIONAMENTO LED - NUOVO ACCESSORIO INTERNO

scala 1:2

Posizionamento variabile in verticale

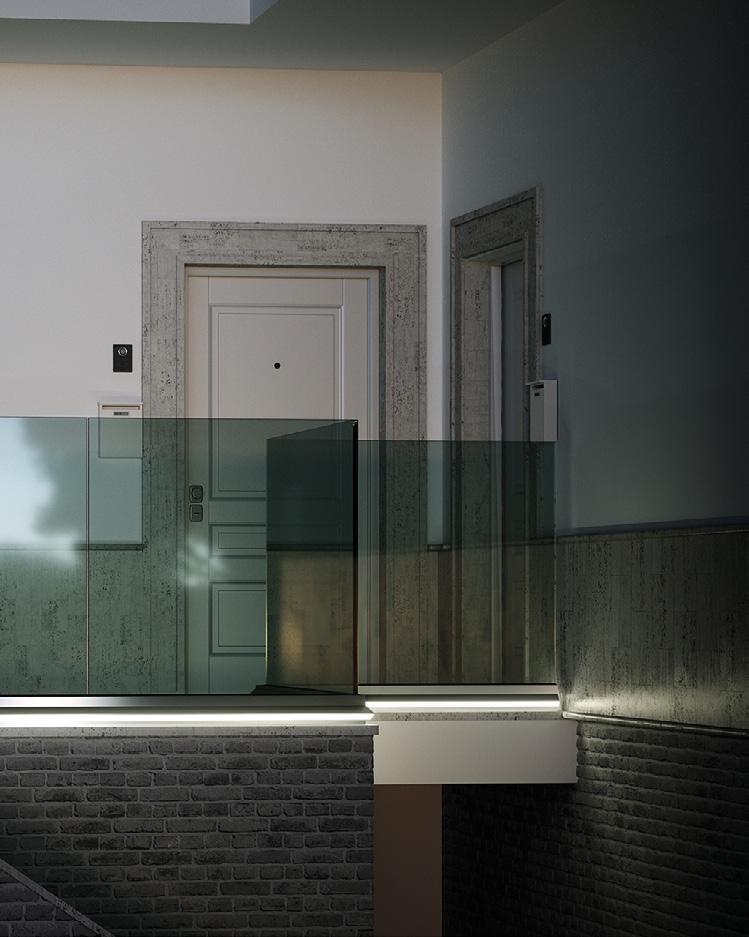

NINFA LED

LATO ESTERNO

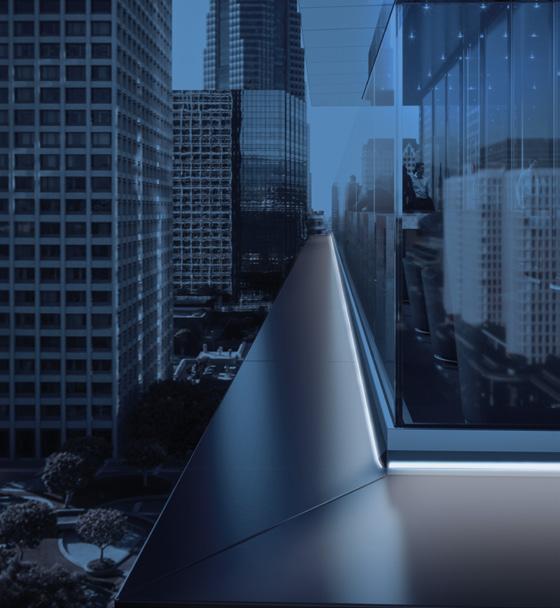

ALLOGGIO PER LED SU LATO ESTERNO PROFILO

Profilo per LED avvitato al profilo Ninfa. Proiezione inclinata della luce verso il basso. Ideale per creare un effetto luce all’esterno del balcone, rendendo ognuno ben visibile creando un effetto unico assieme all’illuminazione dell’edificio.

(LED non fornito dalla Faraone)

Valido per i modelli: Ninfa 6,106,56,116

posizionamento led > accessorio nuovo

DETTAGLI TECNICI

OPZIONI POSIZIONAMENTO LED - NUOVO ACCESSORIO ESTERNO

scala 1:2

interno esterno

Led Montaggio in basso

Led Montaggio in basso

Led Montaggio in basso

Led Montaggio in basso

Posizionamento variabile in verticale

Led montaggio esterno profilo

Led montaggio esterno profilo

Led montaggio esterno profilo

Led montaggio esterno profilo

interno esterno interno esterno interno esterno interno esterno

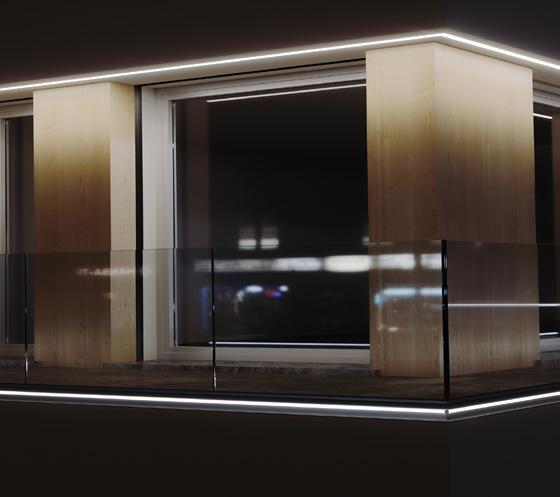

NINFA LED

LATO INTERNO/ESTERNO

ALLOGGIO PER LED SU LATO ESTERNO PROFILO

Profilo per LED avvitato al profilo Ninfa. Proiezione inclinata della luce verso il basso. Doppio utilizzo illuminazione interna/esterna. (LED non fornito dalla Faraone)

Valido per i modelli: Ninfa 6,106,56

> accessorio nuovo esterno

DETTAGLI TECNICI

OPZIONI POSIZIONAMENTO LED - NUOVO ACCESSORIO INTERNO/ ESTERNO

scala 1:2

Posizionamento variabile in verticale

interno esterno

Posizionamento variabile in verticale

passo Led Montaggio interno/esterno

Led Montaggio interno/esterno

passo Led Montaggio interno/esterno

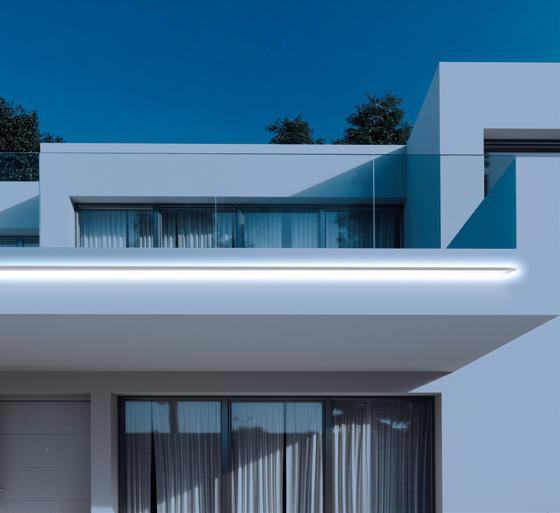

NINFA LED

IN BASSO

ALLOGGIO LED PER PROFILI FRONTE SOLAIO

Profilo per LED avvitato alla parte inferiore del profilo Ninfa. Proiezione inclinata della luce verso il basso.

Anche con i profili fronte solaio è possibile utilizzare il nuovo sistema LED, orientabile a seconda dei gusti. (LED non fornito dalla Faraone)

Valido per i modelli: Ninfa 176, 186

DETTAGLI TECNICI

Montaggio interno segna passo

Montaggio interno segna passo

Montaggio

Led Montaggio interno segna passo Led Montaggio interno/esterno

Led Montaggio interno segna passo Led Montaggio interno/esterno

Led Montaggio in basso

Led Montaggio in basso

Led Montaggio in basso

Led Montaggio in basso

Opzioni posizionamento led carter e

SOLUZIONI DEDICATE

PER LO SCARICO ACQUA

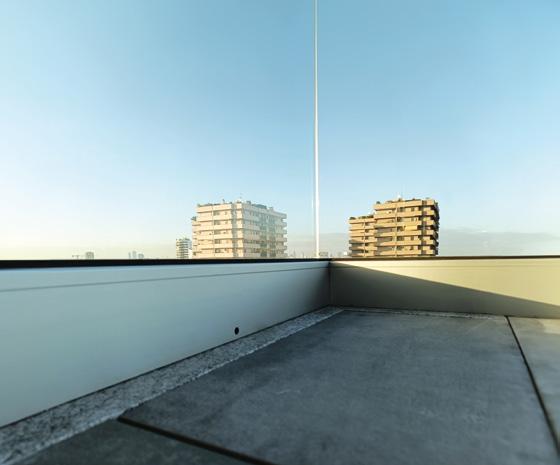

SPESSORI IN ALLUMINIO

Il profilo Ninfa rimane sollevato per permettere il deflusso dell’acqua.

> VANTAGGI:

• Realizzati per il perfetto accoppiamento con il profilo Ninfa

• Doppio foro per avere maggiore stabilità

• Stessa finitura del profilo

• Anodizzazione 20 micron, dopo le lavorazioni

DISTRIBUZIONE DEGLI SPESSORI

Disposizione standard

DETTAGLI TECNICI

Disposizione con fori dispari e con taglio a misura

Spessori doppi

Spessori singoli Nei fori dispari e nei tagli a misura sono disponibili anche degli accessori singoli.

SOLUZIONI DEDICATE

PER LO SCARICO ACQUA

TIPI DI LAVORAZIONI SU PROFILO:

Lavorazioni e accessori che permetteno lo scolo dell’acqua.

A) Profilo con fresatura passante.

Soluzione per lo scarico dell’ acqua senza l’utilizzo degli spessori. Sono stati realizzati i test di spinta in laboratorio con il profilo lavorato (minimo 600 mm d’interasse).

Per stabilire il numero di fresature passanti in un determinato contesto/progetto, consigliamo di affidarsi al vostro progettista e/o D.L. che dovranno considerare il possibile carico acqua di progetto e stabilire quindi l’interasse ottimale.

Valido per i modelli: Ninfa 6,106

B) Profilo con foro laterale.

Soluzione per lo scarico di eventuale acqua presente nel profilo (minimo 3 fori ogni barra a 6 m).

INTERNO FORO ESTERNO FORO INTERNO FORO ESTERNO

PROFILO CON FRESATURA PASSANTE PER SCARICO ACQUA

DETTAGLI TECNICI

FORO INTERNO FORO ESTERNO

scala 1:2

interasse min. 600 mm

PROFILO CON FORO LATERALE PER EVACUAZIONE ACQUA INTERNA

Profilo con minimo 3 fori da Ø 9 mm ogni barra da 6 metri.

Accessorio di rifinitura foro squadrato in policarbonato colore nero o grigio. Fresatura profilo: 40,5x20 mm

FORO INTERNO FORO ESTERNO FORO INTERNO FORO ESTERNO

scala 1:4

Foro Ø 9 mm

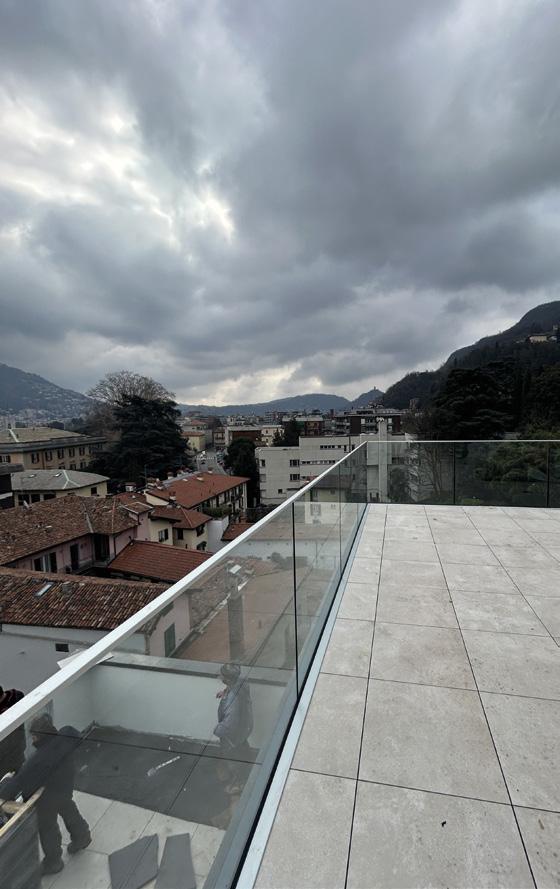

CARTER COPRIFILI

CARTER DI COPERTURA ESTERNA

Per avere una perfetta finitura e raccordo tra pavimento e vetro, senza viti in vista, solo a scatto.

NOVITÀ

APPLICAZIONI

SU PAVIMENTO GALLEGGIANTE

Esempio valido per i modelli: Ninfa 6,106,56,116

DETTAGLI TECNICI

RACCORDO TRA PAVIMENTO E PROFILO

Esempio valido per il modello: Ninfa 176

RACCORDO TRA PAVIMENTO E PROFILO

Esempio valido per il modello: Ninfa 186

TIPOLOGIE

GUARNIZIONI

colore nero

Esempio di abbinamento carter e guarnizioni con Ninfa 6 e vetro 12+12

2) Carter coprifili

colore nero

A) Guarnizione ad infilare 12+12

Con vetro 10+10: Coprifilo 1 + guarnizione B

Con vetro 12+12: Coprifilo 2 + guarnizione A

DETTAGLI TECNICI

Con vetro 8+8: Coprifilo 2 + guarnizione A

Con vetro 10+10: Coprifilo 2 + guarnizione B

Con vetro 8+8: Coprifilo 3 + guarnizione B

Con vetro 10+10: Coprifilo 3 + guarnizione B

Con vetro 12+12: Coprifilo 3 + guarnizione B

Con vetro 8+8: Coprifilo 1 + guarnizione A

Con vetro 10+10: Coprifilo 2 + guarnizione A

Con vetro 12+12: Coprifilo 2 + guarnizione B

Con vetro 8+8: Coprifilo 2 + guarnizione A

Con vetro 10+10: Coprifilo 2 + guarnizione B

PERSONALIZZAZIONE PER UN DESIGN DI TENDENZA

Personalizza i colori dei profili, oltre alle finiture base è possibile scegliere tra più di 2000 colori RAL su richiesta. Completa il tuo design con gli accessori: corrimano in alluminio e led per un effetto unico.

FINITURE PROFILO: ANODIZZATE

BASE

ARGENTO ANODIZZATO 20 micron

SU RICHIESTA

INOX CHROME OPACO ANODIZZATO

FINITURE PROFILO: RAL E VERNICI SPECIALI

BASE

SU RICHIESTA

VERNICIATURA SPECIALE EFFETTO CORTEN 2000 COLORI RAL

VERNICIATURA SPECIALE EFFETTO TORTORA

Riproduzione esemplificativa delle finiture disponibili.

BIANCO RAL 9010 OPACO

NKR2

VERNICIATURA SPECIALE EFFETTO CEMENTO

NERO RAL 9005 OPACO

BIANCO TRAFFICO

RAL 9016 OPACO

GRIGIO ANTICO

VERNICIATURA SPECIALE EFFETTO RAGGRINZATO

GRIGIO ALLUMINIO RAL 9006 OPACO

GRIGIO RAL 7016 GRINZ

NKR3

NKR1

GRIGIO ANTRACITE

RAL 7016 OPACO

BRONZO

VERNICIATURA SPECIALE EFFETTO BRONZO

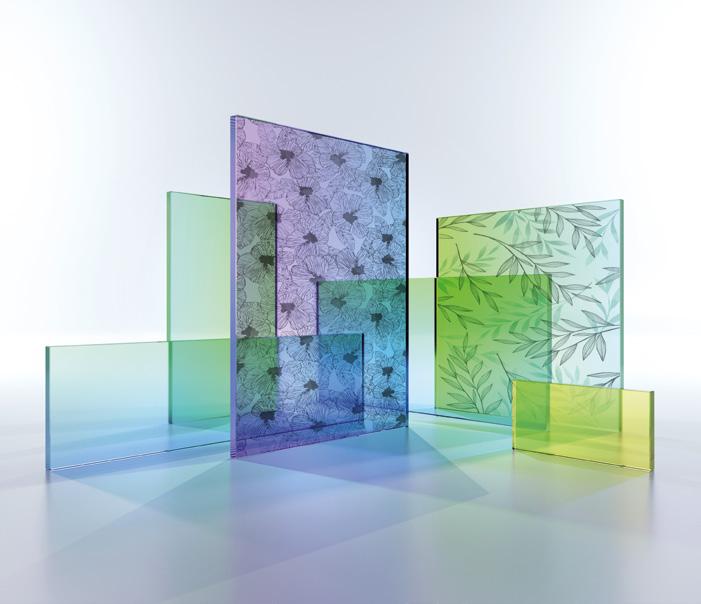

FINITURE VETRO

NON SOLO VETRO TRASPARENTE

Scegli di personalizzare le tue lastre con colori coprenti o sfumature particolari come l’effetto nuvola.

Usa la serigrafia, la stampa digitale o pellicola colorata per dare un tocco particolare al tuo ambiente. Personalizza l’interlayer con tessuti

speciali o stampa direttamente su vetro la grafica o l’effetto che preferisci.

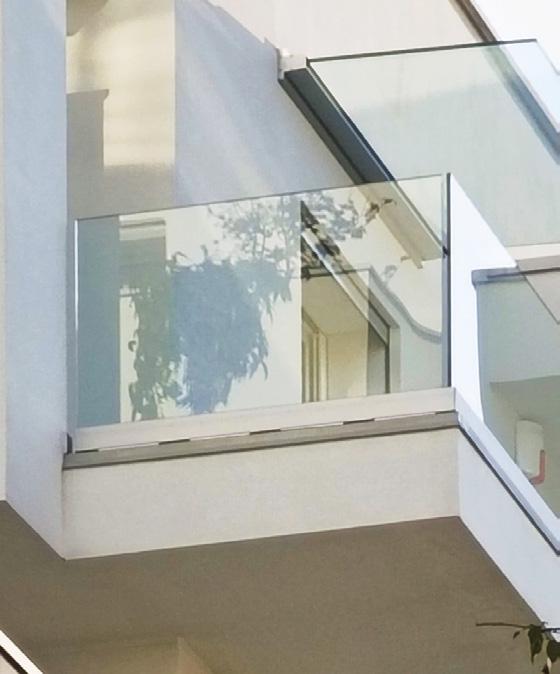

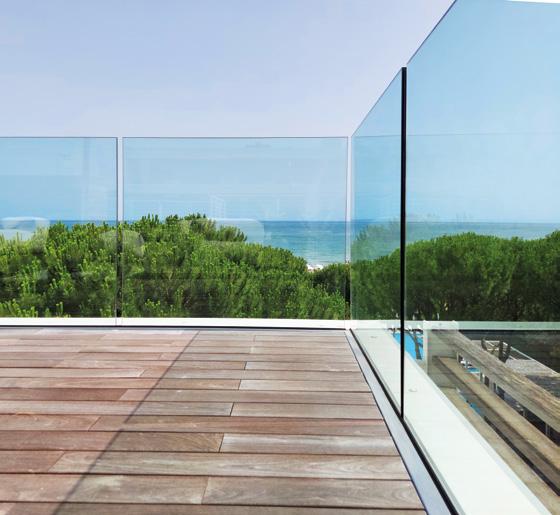

Dettaglio balcone Parapetto Ninfa con coprifilo

LE NOSTRE PUBBLICAZIONI

MANUALI:

– Manuale del parapetto in vetro

GUIDE

– Guida alla progettazione dei parapetti in vetro

– Manuale: Parapetti per tribune di impianti sportivi

BOOK:

– Libro Architetture trasparenti

LA FORMAZIONE E LE AZIONI DI FARAONE

I primi in Italia ad eseguire prove reali e a promuovere il rispetto delle normative sui parapetti e ringhiere.

Dal 2005 la Faraone si impegna in questo progetto ambizioso legato alla formazione, con il Faraone tour, seminari e meeting, ampliando sempre di più il proprio ventaglio di tematiche e collaboratori esperti.

Crediamo nella collaborazione con i progettisti e con tutti i professionisti del settore per fornire tutti gli strumenti e gli aggiornamenti necessari sul mondo delle architetture trasparenti.

Anche per questo, nel 2020 è nato il Campus Faraone.

Un contenitore formativo fatto di appuntamenti

sia dal vivo che on-line.

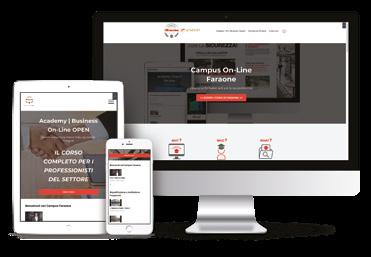

La nuova piattaforma online è stata creata con lo scopo di aprire un nuovo canale e di offrire un maggior numero di contenuti suddivisi in corsi di formazione specifici tra cui: Progettazione, BIM, Case histories, Sicurezza e normative, Marketing e strategia aziendale e tanto altro.
