TOOTED LAMEKATUSTELE

LASE TUPPA VALGUS

LAMEKATUSTE

VALGUSALLIKAD

Loodusliku valguse eelised hoonetes on vaieldamatud, kuid alati ei ole võimalik hoonetesse paigaldada piisavalt tavalisi vertikaalseid aknaid. Igas eluruumis peaks aga olema loodusliku valguse allikas, et elanikud tunneksid end mugavalt. Ideaalne lahendus valguse tagamiseks on spetsiaalselt lamekatuste jaoks loodud toodete paigaldamine.

FAKRO lamekatuste tooted toovad interjööri kõige kõrgema kvaliteediga loodusliku valguse. Need tagavad ventilatsiooni, ühendavad erakordse funktsionaalsuse, modernse disaini ja täiusliku isolatsiooni. Lühidalt öeldes võivad nad muuta iga ruumi lamekatuse all soojaks, valgusküllaseks ja äärmiselt mugavaks ruumiks.

LAMEKATUSEAKENDE PEAMISED EELISED

KÕRGE ENERGIATÕHUSUS

C TÜÜPI AKEN

FAKRO lamekatuseakende eriline struktuur tagab suurepärase isolatsiooni. DEC U8 (VSG) akent passiivse, neljakordse U8 (VSG) klaaspaketiga iseloomustab soojusjuhtivustegur U = 0,55 W/m2K (EN 1873). See suurepärane tulemus kehtib 120x120 cm akna kohta koos lengi, aknaraami ja kupliga.

F TÜÜPI AKEN

F tüüpi aken on saadaval passiivse, neljakordse DU8 klaaspaketiga. Kogu akna soojusjuhtivustegur on Uw = 0,64 W/m2K (PN-EN 14351-1), mis muudab akna sobilikuks kasutamiseks energiatõhusates ja passiivmajades.

G TÜÜPI AKEN

G tüüpi aken ühekambrilise, vargusevastase P2 klaaspaketiga pakub võrreldes konkurentidega 22% paremat soojusefektiivsust.

SAADAVAL ERINEVATES SUURUSTES

Lisaks standardsuurustele saab F ja G tüüpi aknaid toota ka mittestandardsetes mõõtmetes (vahemikus 60x60 cm kuni 120x220 cm). Hoone soojustusnõuded on oluliselt tõusnud ning vanad lamekatuseaknad ei vasta praegustele nõudmistele. F ja G tüüpi akende spetsifikatsioon võimal-

dab olemasolevaid, sageli mittestandardseid katuseaknaid lihtsalt välja vahetada. Sellise võimaluse kasutamine tagab parema isolatsiooni ning pakub kõrget paindlikkust hoonete projekteerimisel või renoveerimisel.

ROHKELT LOODUSLIKKU VALGUST

Akna põhifunktsioon on pakkuda rohkelt looduslikku valgust lamekatusega hoonetes. Spetsiaalselt kujundatud aknaraami ja lengi profiilide kujuga pakuvad lamekatuseaknad kuni 16% suuremat klaaspinda võrreldes teiste tootjate

sarnaste suurustega. Selline lahendus täidab lamekatuse all olevad ruumid loomuliku päevavalgusega.

PAIGALDAMINE ROHEKATUSTESSE

Lamekatuseakent saab paigaldada ka täiendavale

XRD alusele, mille kõrgus on 15 cm, et tagada mugav paigaldamine näiteks rohe- või kruusakatustesse.

LAMEKATUSEAKNA KONSTRUKTSIOON

Lamekatuseakna raami konstruktsioon on valmistatud tugevdatud mitmekambrilistest PVC profiilidest. Raami sisepind on valge (RAL 9010). Profiilis kasutatud materjal on kõrge vastupidavusega hapetele ja madala niiskuse imavusega. Selle tulemusena sobib akent paigaldada igasse ruumi. Profiilid on täidetud soojustusmaterjaliga, mis tõhustab toote energiatõhususe parameetreid. Iga aken on varustatud spetsiaalselt kujundatud katteraamiga, mis tagab parema viimistluse akna ja katusekatte vahel.

F tüüpi aken C tüüpi aken G tüüpi aken Z tüüpi aken (uuendusliku klaaspaketiga) (klaaspaketi ja kupliga) (klaaspaketi ja klaasi sektsiooniga) (tehases eelpaigaldatud AMZ/Z Z-Wave ruloo, klaaspaketi ja kaldes klaasi sektsiooniga)

• DEF

• DMF

• DXF

• DEC

• DMC

• DXC

• DEG

• DMG

• DXG

• DEZ-A AMZ/Z Z-Wave

• DMZ-A AMZ/Z Z-Wave

• DXZ-A AMZ/Z Z-Wave

F tüüpi lamekatuseaken on varustatud uuendusliku klaaspaketiga, mis pakub suurepärast soojustakistust ja omab tänapäevast disaini. Akent saab toota mittestandardsetes suurustes, vastavalt tootmisetolerantsidele või -võimekusele. C tüüpi aken on varustatud klaaspaketi ja polükarbonaadist kupliga. G tüüpi aken ühendab F tüüpi akna uuendusliku välimuse ja C tüüpi akna disaini. Z tüüpi aken on varustatud tehases paigaldatud kaldes klaasi sektsiooniga. Lamekatuseaknad on saadaval kolmes avanemisversioonis:

DE_ - elektriliselt avatav DM_ - manuaalselt avatav DX_ - mitteavatav

Elektriliselt avanevate akende mehaaniline ajam asub aknaraamis ja on kaitstud ebasoodsate ilmastikutingimuste, nagu vihma ja lume eest. See tagab ajami ja kõigi juhtimisdetailide probleemideta töö.

Elektriliselt töötavad aknad (tüüp F, tüüp C, tüüp G ja tüüp Z) on varustatud sisseehitatud vihmaanduriga, mis vajadusel aktiveerib automaatselt aknaraami sulgemisfunktsiooni.

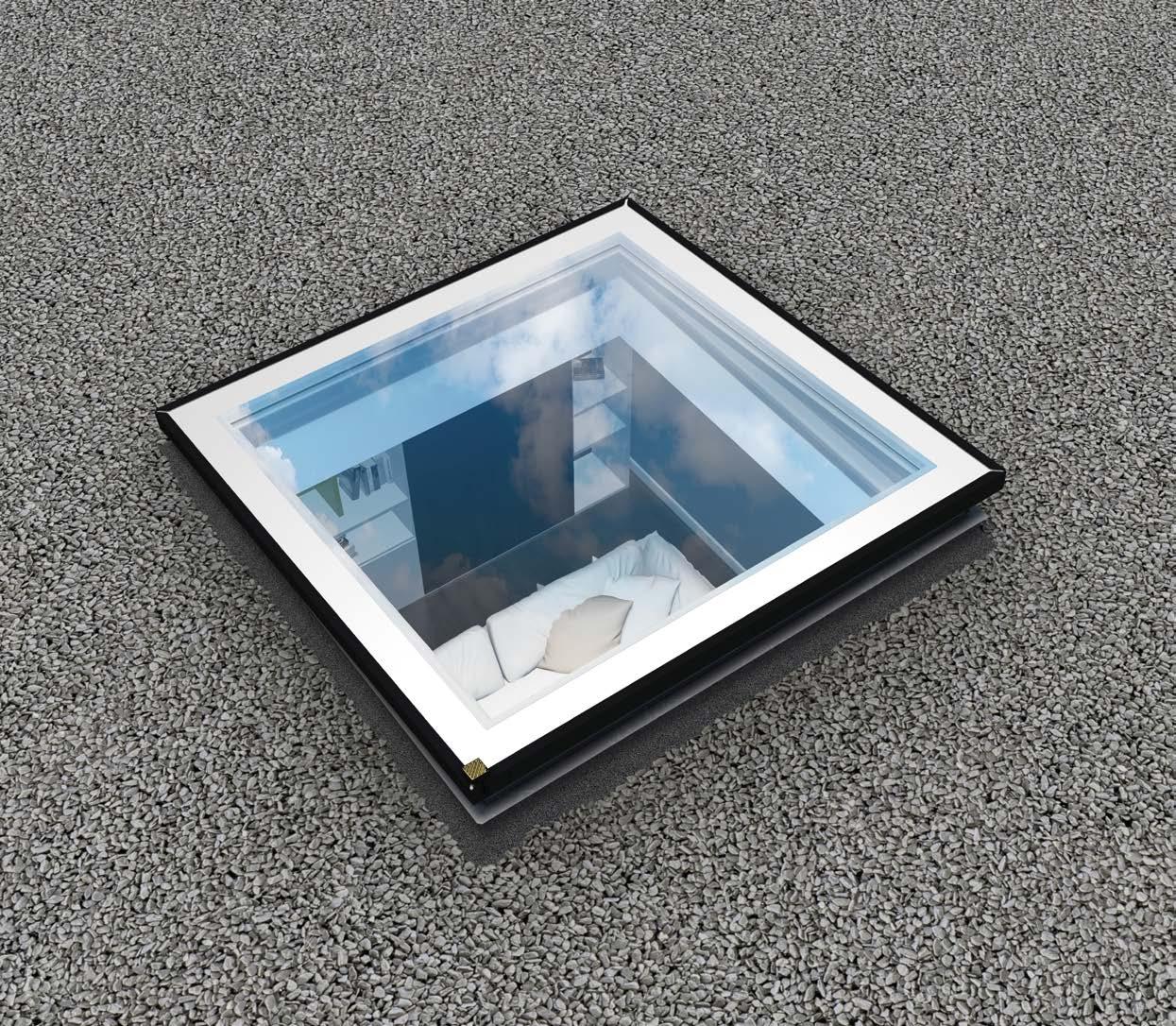

F TÜÜPI LAMEKATUSEAKEN

- Loodusliku valguse küllus. Spetsiaalselt kujundatud aknaprofiilide kuju pakub klaaspinda, mis on kuni 16% suurem kui konkurentide omad.

- Lamekatuseakna raam on valmistatud mitmekambrilisest PVC profiilist, mis on täidetud isolatsioonimaterjaliga. Akna ülemine osa on varustatud innovaatilise lameklaaspaketiga. Välimine klaas on karastatud ja peegeldab päikesekiiri, samas kui sisemine klaas on vargusvastase P2A klaaspaketiga. Kui klaas peaks purunema, ei kujuta klaasikillud ohtu.

- Aknad on saadaval kahe klaaspaketiga:

1) DU6 kolmekordne klaaspakett, mille kogu akna Uw väärtus on 0,70 W/m²K (EN 14351-1) ja Urc=0,59 [W/m²K], A:4,0 m² vastavalt EN1873:2014-le.

2) DU8 neljakordne klaaspakett, mille kogu akna Uw väärtus on 0,64 W/m²K (EN 14351-1) ja Urc=0,51 [W/m²K], A:4,0 m² vastavalt EN 1873:2014-le. Selline suurepärane sooritustase teeb akna sobivaks kasutamiseks passiivmajades.

DEF DU6 lamekatuse akna disainiuuendus on pälvinud prestiižse Red Dot Design Award auhinna.

- Lisaks standardmõõtudele saab tüüpi F aknaid valmistada igas suuruses (vahemikus 60x60 cm kuni 120x220 cm). See aitab olemasolevate katuseakende asendamisel (mis sageli on mittestandardsetes mõõtmetes) ning ei vasta praegustele soojusisolatsiooni nõuetele.

- Saadaval ColourLine valikuga, mis võimaldab klientidel kohandada oma aknaid vastavalt isiklikele eelistustele.

- Aknaid saab paigaldada täiendavale XRD või XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- Kui katusekalle on väiksem kui 2° või kui paigaldusnurka soovitakse suurendada, tuleks kasutada XRD/A nurkpaigaldus alust, mis tõstab paigaldusnurka 3 või 5 kraadi võrra, sõltuvalt suurusest.

- Sobib katusekaldele vahemikus 2°-15° või 0°-15° koos XRD/A alusega.

- Akna konstruktsioon võimaldab paigaldada nii sisemisi kui ka välimisi lisatarvikuid.

DEF Solar DEF DMF DXF

- Iseseisev aken, mida toidab päikeseenergia.

- Avatakse kaugjuhtimispuldiga traadita Z-Wave süsteemis.

- Komplekti kuuluvad: ZRH1 kaugjuhtimispult, vihmasensor, päikesepaneel ja aku.

- Raam avaneb 12 cm.

- Elektriliselt avatav juhtmevaba Z-Wave süsteemiga.

- Komplekti kuuluvad: toiteplokk, ZRH1 kaugjuhtimispult, vihmasensor.

- Raam avaneb 12 cm.

- Avatakse käsitsi kaasasoleva avamisvarda abil (2,2 m).

- Raam avaneb 30 cm.

- Mitteavanev

Iseseisev DEF Solar aken töötab päikeseenergia abil spetsiaalse PV paneeli kaudu, mistõttu toode ei vaja täiendavaid elektrisüsteeme. PV paneel, mis on integreeritud akuga, tagab pideva töö ka pilvistel päevadel. Lamekatuseakende tõestatud disain tagab suurepärase soorituse ja laitmatu esteetika. Mugav töö juhtmevaba Z-Wave süsteemiga kaasasoleva ZRH1 kaugjuhtimispuldi abil.

Lamekatuseaknad tüüp F

- Omavad väga head, B klassi tuletundlikkuse reaktsiooni (PN-EN 13501-1). See kinnitab nende kõrget sooritust tule leviku suhtes.

- Iseloomustuvad kõrgeima löögikindlusega - 950 mm (klass 5 vastavalt EN 14351-1-le).

- On läbinud heliisolatsiooni testimise vihmasaju ajal (ISO 10140-1/A2:2014) ja saavutanud väga häid tulemusi. DEF DU6 akende LIA koefitsient on 36 dB.

DU6

U w =0.70 W/m2K

rc =0.59 W/m2K**

DEF DU6 WiFi Tuya

Elektriliselt avanev

U w =0.70 W/m2K

U rc =0.59 W/m2K**

DEF DU8 Z-Wave

Elektriliselt avanev

U w =0.64 W/m2K

U rc =0.51 W/m2K**

DMF DU6

Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U w =0.70 W/m2K

U rc =0.59 W/m2K**

DMF DU8

Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U w =0.64 W/m2K

U rc =0.51 W/m2K**

DXF DU6

Mitteavanevad

U w =0.70 W/m2K

U rc =0.59 W/m2K**

DXF DU8

Mitteavanevad

U w =0.64 W/m2K

U rc =0.51 W/m2K**

AKNAD KESTVA POLÜKARBONAADIST KUPLIGA

C TÜÜPI LAMEKATUSEAKEN

- Loodusliku valguse küllus. Spetsiaalselt kujundatud aknaprofiilide kuju pakub klaaspinda, mis on kuni 16% suurem kui konkurentide omad.

- Lamekatuseakna raam on valmistatud mitmekambrilisest PVC profiilist, mis on täidetud isolatsioonimaterjaliga. Kuppel on valmistatud vastupidavast polükarbonaadist, millel on kõrge löögikindlus ja vastupidavus ebasoodsetele ilmastikutingimustele, nagu vihm või rahe. Kupli välimine ja sisemine pind on kaetud spetsiaalsete kattekihtidega, mis kaitsevad seda UV-kiirguse eest. Saadaval läbipaistva kupliga D_C-C või läbipaistmatu kupliga D_C-M.

- Aknaid on saadaval kahe klaaspaketiga:

1) Vargusvastane P2 klaaspakett, mille kogu akna U-väärtus Urc on 0,73 vastavalt EN 1873-le (U=1,2 W/m²K vastavalt EN 12567-2-le).

2) Neljakordne klaaspakett U8 (VSG) kogu akna U-väärtusega 0,72 W/m²K vastavalt EN 12567-2-le (U=0,55 W/ m²K vastavalt EN 1873-le suurusel 120x120 cm). Sellised suurepärased parameetrid muudavad akna sobivaks kasutamiseks passiivmajades.

- Lai valik standardmõõte.

- Aknaid saab paigaldada täiendavale XRD või XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- Sobib katusekaldele vahemikus 0° kuni 15°.

- Akna konstruktsioon võimaldab paigaldada nii sisemisi kui ka välimisi lisatarvikuid.

- Elektriliselt avanev juhtmevaba Z-Wave või WiFi Tuya süsteemi abil

- Komplekti kuuluvad: toiteplokk, ZRH1 kaugjuhtimispult, vihmasensor

- Raam avaneb 12 cm

- Avatakse käsitsi kaasasoleva avamisvarda abil (2,2 m)

- Raam avaneb 30 cm

- Mitteavanev

Lamekatuseaknad tüüp C:

- Omavad väga head, B klassi tuletundlikkuse reaktsiooni (PN-EN 13501-1). See kinnitab nende kõrget sooritust tule leviku suhtes.

- Iseloomustuvad kõrgeima löögikindlusega (SB1200 vastavalt EN 1873-le).

- On läbinud heliisolatsiooni testimise vihmasaju ajal (ISO 10140-1/A2:2014) ja saavutanud väga häid tulemusi. DEC-C P2 akende LIA koefitsient on 45,6 dB.

LAMEKATUSEAKNAD

akna mõõt (cm)

(paigaldusava suurus)

klaaspind [m²]

mõõdu sümbol

DEC-C U8 (VSG) Z-Wave

Elektriliselt avanev

U=0.72W/m2K*

U=0.55W/m2K**

DEC-C P2 Z-Wave

Elektriliselt avanev

U=1.2 W/m2K*

Urc=0.73 W/m2K***

DEC-C P2 WiFi Tuya

Elektriliselt avanev

U=1.2 W/m2K*

Urc=0.73 W/m2K***

DMC-C P2

Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U=1.2 W/m2K*

Urc=0.73 W/m2K***

DXC-C P2

Mitteavanevad

U=1.2 W/m2K*

Urc=0.73 W/m2K***

*vastavalt EN 12567-2

**vastavalt EN 1873-le suurusele 120x120 cm

***vastavalt EN 1873:2014+A1:2016-le suurusele 120x120, A:4,1 m²

DEC ja DMC avanevate akende hinged ja ajamite asend:

1 DEC U8 (VSG) akendel suurustes 100x150 cm ja 120x120 cm on kaks elektrilist ajamit.

2 DMC P2 akendel suurustes 140x140 cm ja 120x220 cm on üks kruviajam.

D_F Secure D_C Secure

VARGUSVASTASED

RC2 KLASSI AKNAD

LAMEKATUSEAKNAD

D_F

SECURE, D_C SECURE

- Loodusliku valguse küllus. Spetsiaalselt kujundatud aknaprofiilide kuju pakub klaaspinda, mis on kuni 16% suurem kui konkurentide omad.

- Lamekatuseakna raam on valmistatud mitmekambrilisest PVC profiilist, mis on täidetud isolatsioonimaterjaliga.

D_F Secure aknal on akna ülemises osas innovatiivne lameklaaspakett, samas kui D_C Secure akendel on kuppel vastupidavast polükarbonaadist.

- Aknaid on saadaval kahe klaaspakettiga:

1) D_F Secure aknad DU6 Secure klaaspaketiga, millel on P4A klassi vargusvastane siseklaas. Kogu akna U-väärtus on 0,70 W/m²K (EN 14351-1).

2) D_C Secure aknad vargusvastase P4 klaaspaketiga, mille kogu akna U-väärtus on 1,2 W/m²K (EN 12567-2). Siseklaas on vargusvastane ja pakub P4A klassi kaitset.

- Aknaid saab paigaldada täiendavale XRD või XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- C tüüpi lamekatuseaken sobib katusekalletele vahemikus 0° kuni 15°, samas kui F tüüp on mõeldud kalletele vahemikus 2° kuni 15° või 0° kuni 15° koos XRD/A alusega.

- Kui F Secure tüüpi akna paigaldamiseks on katusekalle väiksem kui 2° või kui paigaldusnurka on soovitatav suurendada, tuleb kasutada XRD/A nurgapaigaldusalust, mis paigaldatakse otse akna alla ja tõstab paigaldusnurka 3 kraadi võrra.

- Akna konstruktsioon võimaldab paigaldada nii sisemisi kui ka välimisi lisatarvikuid.

DMF Secure DXF Secure DMC Secure DXC Secure

- Avatakse käsitsi kaasasoleva avamisvarda abil (2,2 m) - Raam avaneb 30 cm

- Mitteavanev

- Avatakse käsitsi kaasasoleva avamisvarda abil (2,2 m) - Raam avaneb 30 cm

- Mitteavanev

Lamekatuseaknad D_F Secure, D_C Secure:

- Vastavad Euroopa vargusvastasele klassile RC2 (EN 1627).

- Omavad väga head, B klassi tuletundlikkuse reaktsiooni (PN-EN 13501-1). See kinnitab nende kõrget sooritust tule leviku suhtes.

- Iseloomustuvad kõrgeima löögikindlusega (SB1200 vastavalt EN 1873-le).

LAMEKATUSEAKNAD

akna mõõt (cm) 90x90

(paigaldusava suurus)

klaaspind [m²]

mõõdu sümbol 05 06 07 08

DMF DU6 Secure Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U w =0.70 W/m2K*

DXF DU6 Secure Mitteavanevad

U w =0.70 W/m2K*

DMC-C P4 Secure Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U=1.2 W/m2K**

DXC-C P4 Secure Mitteavanevad

U=1.2 W/m2K**

* vastavalt EN 14351-1:2006+A2:2016 ** vastavalt EN 12567-2

DMF Secure ja DMC Secure avanevate akende hinged ja ajamite asend.

AKNAD SPETSIAALSE KLAASELEMENDIGA

G TÜÜPI LAMEKATUSEAKEN

- D_G akna konstruktsioon põhineb meie C tüüpi aknaseeria lahendustel. Aken on kaetud erilise klaaselemendiga, mis koosneb sõltuvalt akna suurusest 4 mm või 6 mm karastatud klaasist. Element on aknale tehases juba paigaldatud, mis vähendab oluliselt paigaldusaega.

- Suurepärane soojusvõimekus – Kogu akna U väärtus on Uw=0,92 [W/m2K] ja Urc=0,71 [W/m2K] suurusega A:4,0 m² vastavalt EN 1873:2014, mis on 22% parem kui konkurentide pakutavad lahendused.

– Rohkelt loomulikku valgust. Akna profiilide spetsiaalselt kujundatud kuju tagab klaaspindala, mis on kuni 16% suurem kui konkurentidel.

– Aknad on varustatud turvaklaaspaketiga P2, millel on sisemine lamineeritud P2A klassi klaas, tagades kasutamise ohutuse. Lisavõimalusena on saadaval ka vargusvastane P4A klassi klaaspakett P4.

- Soovi korral on saadaval erisuurused vahemikus 60x60 cm kuni 120x220 cm. See aitab asendada olemasolevaid lamekatuseaknaid (mis on sageli ebastandardsetes mõõtudes), mis ei vasta praegustele soojusnõuetele.

- Aknaid saab paigaldada täiendavale XRD või XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- Tänu uuenduslikule aknapinnalt vihmavee ärajuhtimisele on XRD/A alusega võimalik akent paigaldada katustele, mille kalle on kõigest 2° või 0°.

- Akna konstruktsioon võimaldab paigaldada nii sisemisi kui ka välimisi lisatarvikuid.

- Elektriliselt avanev juhtmevaba Z-Wave või WiFi Tuya süsteemi abil

- Komplekti kuuluvad: toiteplokk, ZRH1 kaugjuhtimispult, vihmasensor

- Raam avaneb 12 cm

- Avatakse käsitsi kaasasoleva avamisvarda abil (2,2 m)

- Raam avaneb 30 cm

- Mitteavanevad

Uus D_G akna seeria laiendab lamekatuse toodete valikut. Seda tüüpi aknad sisaldavad lahendusi, mis on tuttavad juba C- ja F-tüüpi akendelt, seega on need tooted tehnoloogiliselt arenenud, pakuvad kõrgeid tööomadusi ja on alternatiiviks loomuliku valguse toomiseks ruumidesse, lamekatuse alla. Nende kaasaegne disain viitab prestiižsetele auhinnatud toodetele F-tüüpi lamekatuseakende seeriast.

D_G lamekatuseaknad on läbinud heliisolatsiooni testimise vihmasaju ajal (ISO 10140-1/A2:2014) ja saavutanud väga häid tulemusi. DEG P2 akende LIA koefitsient on 42,1 dB.

LAMEKATUSEAKNAD

(paigaldusava suurus)

klaaspind [m²]

DEG P2 Z-Wave

Elektriliselt avanev U w =0.92 W/m2K* Urc=0.71 [W/m2K]**

DEG P2 WiFi Tuya Elektriliselt avanev

U w =0.92 W/m2K* Urc=0.71 [W/m2K]**

DMG P2 Avatakse käsitsi kaasasoleva varda abil (2,2 m).

U w =0.92 W/m2K* Urc=0.71 [W/m2K]**

DXG P2

Mitteavanevad

U w =0.92 W/m2K* Urc=0.71 [W/m2K]**

*vastavalt EN 14351-1:2006+A2:2016 **vastavalt EN 1873:2014+A1:2016 suuruse 120x120 cm puhul, A:4,0

AMZ/Z Z-WAVE

Z TÜÜPI

LAMEKATUSEAKEN

- Täielik lahendus, mis tagab vihmavee äravoolu horisontaalselt paigaldatud aknast, samas säilitades tasase pinna, nagu kliendid on soovinud.

- Paigaldus võimalik alates 0 kraadist – akende kuju on loodud selline, et neid saab paigaldada ilma täiendavate elementideta, mis tõstaksid nende paigaldusnurka.

- Suurepärane soojusisolatsiooni sooritust tänu tõestatud akna konstruktsioonile. Kogu akna U väärtus on 0,95 W/m2K.

- Aknad on varustatud turvaklaaspaketiga P2, millel on sisemine lamineeritud P2A klassi klaas, tagades kasutamise ohutuse. Lisavõimalusena on saadaval ka vargusvastane P4A klassi klaaspakett P4.

AKNAD KALDUSE KLAASELEMENDIGA

JA AMZ/Z Z-WAVE PÄIKESEVARJUGA

- Aknad on tehases varustatud AMZ/Z Z-Wave päikesevarju kardinaga, mis on paigaldatud klaaspaneeli alla, pakkudes klientidele täisfunktsionaalset lahendust, mis säästab aega ja piirab investeeringute kulusid.

- Tehases paigaldatud nurga all olev klaaselement, mis asendab kuplit, kiirendab paigaldusprotsessi.

- Lai valik standardmõõte ja võimalus toota aknaid ka erimõõtudes (vahemikus 60x60 cm kuni 120x120 cm), muutes need sobivaks renoveerimistöödeks ja projektidesse, mis vastavad kliendi spetsifikatsioonidele.

- Keskkonnasõbralik tänu profiilide kasutamisele, mis on valdavalt valmistatud taaskasutatud materjalidest.

- Aknaid saab varustada täindavate sisemiste lisatarvikutega. Need on täielikult ühilduvad FAKRO lamekatuseakende paigaldustarvikutega.

D_Z-A

- Elektriliselt avanev juhtmevaba Z-Wave süsteemi kaudu kaasasoleva puldiga.

- Raam avaneb 12 cm.

- Iga D_Z-A aken on tehases varustatud AMZ/Z Z-Wave päikesevarju kardinaga.

- Käsitsi avatavad.

- Mitteavanevad.

Z tüüpi aknad on loodud meie G tüüpi akende disainil põhinevalt. Eriti konstrueeritud klaaspaneel, millel on välimine kaldepind, võimaldab vee äravoolu isegi siis, kui aken on paigaldatud täpselt horisontaalselt katusejoone suhtes.

Uue D_Z aknaseeria puhul on kõige laiem rakenduste valik, et täiendada FAKRO lamekatuseakende pakkumist. Akendel on tehases paigaldatud AMZ/Z Z-Wave päikesevarju kardin, mis on paigaldatud klaaspaneeli alla, et pakkuda kaitset halva ilmastiku mõju eest, vähendades seeläbi paremini ka ruumi ülekuumenemist võrreldes sisemiste kardinatega.

LAMEKATUSEAKNAD

akna mõõt (cm)

(paigaldusava suurus)

klaaspind [m²]

mõõdu sümbol

DEZ-A P2 AMZ/Z Z-Wave

Avaneb elektriliselt kaasasoleva kaugjuhtimispuldi abil.

U w =0.95 W/m2K

DMZ-A P2 AMZ/Z Z-Wave

Avaneb käsitsi kaasasoleva avamisvarda (2,2 m) abil. Kaugjuhtimispult ja toiteplokk päikesevarju kardina jaoks tuleb osta eraldi.

U w =0.95 W/m2K

DXZ-A P2 AMZ/Z Z-Wave

Mitteavanev. Kaugjuhtimispult ja toiteplokk päikesevarju kardina jaoks tuleb osta eraldi.

U w =0.95 W/m2K

DEZ-B P2 AMZ/Z Z-Wave

Avaneb elektriliselt kaasasoleva kaugjuhtimispuldi abil.

U w =0.95 W/m2K

DMZ-B P2 AMZ/Z Z-Wave

Avaneb käsitsi kaasasoleva avamisvarda (2,2 m) abil. Kaugjuhtimispult ja toiteplokk päikesevarju kardina jaoks tuleb osta eraldi.

U w =0.95 W/m2K

DXZ-B P2 AMZ/Z Z-Wave

Mitteavanev. Kaugjuhtimispult ja toiteplokk päikesevarju kardina jaoks tuleb osta eraldi.

U w =0.95 W/m2K

* vastavalt EN 14351-1:2006+A2:2016

LAMEKATUSEAKEN

- Loodusliku valguse rohkus lamekatusega hoonetes.

- Lamekatuseakna raam on valmistatud mitmekambrilistest PVC profiilidest, mis on täidetud isolatsioonimaterjaliga. Akna ülemine osa sisaldab innovatiivset klaaspaneeli.

- Aken sisaldab passiivset, topeltkambrilist klaaspaketti, mille U-väärtus on ideaalne 0,70 W/m2K.

- Aknaid saab paigaldada täiendavale XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

0-150

Meie uuenduslik DXW lamekatuseaken on pälvinud maineka ”ICONIC AWARDS 2018: Innovatiivne arhitektuurParimatest Parim” auhinna.

- Sobib katusekalletele vahemikus 0° kuni 15°.

- On võimalik paigaldada samu sisetarvikuid, mida kasutatakse kõigi meie F tüüpi lamekatuseakende puhul.

- Katusega sama tasapinna saavutamine ja spetsiaalne libisemisvastane klaas, et tagada täielik ohutus üle akna kõndides.

- Suurenenud kandevõime, töökoormus 500 kg/m2

- Innovatiivne klaaspaketi paigaldamise meetod.

- Kõrge vastupanu sissetungimiskatsetele, tugevdatud disaini tõttu.

- Vähendatud soojuskadu (Uw = 0,70 W/m2K).

- Kaasaegne disain ja kõrge kvaliteediga viimistlus.

- Kiire ja lihtne paigaldus.

DXW lamekatuseaken pakub täiesti uut lähenemist lamekatuse disainile. Selle erilise tugevdatud lengi ja aknaraamiga saab selle paigaldada täielikult katusejoonega samale tasapinnale. Erilised disainielemendid, nagu suurenenud kandevõime ja kauakestev libisemisvastane klaas, tagavad, et akna pinnal saab vabalt kõndida.

LAMEKATUSEAKNAD

akna mõõt (cm)

(paigaldusava suurus)

klaaspind [m²]

DXW

Mitteavanevad Uw=0,70 W/m2K*

* vastavalt EN 14351-1:2006+A2:2016

LIHTNE PÄÄS KATUSELE

PÄÄS LAMEKATUSELE DRF, DRC, DRG

- Pakub turvalist ja mugavat ligipääsu lamekatustele. Erilised hinged ja funktsionaalne töömeetod võimaldavad akent avada kuni 80° (suurustes 90x120 ja 120x120 avanevad need kuni 60° nurga all). Gaasvedrud lihtsustavad aknaraami liikumist. Lisaks on katuseakna raam varustatud libisemisvastase teibiga, mis suurendab kasutusohutust.

- Katuselepääsu raam on valmistatud mitmekambrilisest PVC profiilist, mis on täidetud soojustusmaterjaliga. DRF mudelil on kõige pealmine osa uuenduslik klaaspakett, DRC mudelil on vastupidav polükarbonaadist kuppel, samas kui DRG mudelil on raam klaaspaketiga.

- Katuselepääsud on saadaval järgmiste klaaspakettidega: 1). DRF mudel, millel on DU6 klaaspakett, mille sisemine klaas on vargakindla P2A klassiga ja Uw-väärtus on 0,74 W/m²K (EN14351-1:2006+A2:2016) ning Urc=0,64 [W/m²K], A:4,0 m² vastavalt EN1873:2014+A1:2016.

2). DRC mudel, millel on P2 klaaspakett ja Uw-väärtus 0,93 W/ m²K (EN 1873:2005) ning Urc=0,76 [W/m²K], A:4,1 m² vastavalt EN 1873:2014+A1:2016.

3). DRG mudel, millel on P2 klaaspakett ja Uw-väärtus 1,00 W/ m²K (EN14351-1:2006+A2:2016).

- Aknaid saab paigaldada täiendavale XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- C tüüpi lamekatuseaknad sobivad katusekaldele vahemikus 0° kuni 15°, samas kui tüübid F ja G on mõeldud katusekaldele vahemikus 2° kuni 15° või 0° kuni 15° koos XRD/A paigaldusalusega.

- Katuselepääsu konstruktsioon võimaldab paigaldada nii käsitsi juhitavaid sisemisi kui ka välimisi päikesekaitse lisatarvikuid. Välimine päikesevari kaitseb ruumi ülekuumenemise eest, samas kui sisemised lisatarvikud pakuvad kaitset intensiivse päikesekiirguse eest ja täiustavad sisekujundust.

- Ilma kuplita pääs lamekatusele on standardis varustatud ZBR lukuga, mis kaitseb aknaraami juhusliku sulgumise eest.

- Kupliga pääs lamekatusele võib olla kas läbipaistev (DRC-C) või läbipaistmatu (DRC-M).

- Soovi korral saab katuselepääsu varustada ZBR lukuga, mis kaitseb aknaraami juhusliku sulgumise eest.

- Ilma kuplita pääs lamekatusele on standardis varustatud ZBR lukuga, mis kaitseb aknaraami juhusliku sulgumise eest.

LAMEKATUSEAKNAD

akna mõõt (cm) 90x90

(paigaldusava suurus)

klaaspind [m²]

mõõdu sümbol 05

DRF DU6

Pääs lamekatusele

U w =0.74 W/m2K

Urc=0.64[W/m2K]

DRC-C P2

Katuselepääs läbipaistva kupliga

U=0.93 W/m2K

Urc=0.76[W/m2K]

DRC-M P2

Katuselepääs läbipaistmatu kupliga

U=0.93 W/m2K

Urc=0.76[W/m2K]

DRF:

Uw vastavalt EN14351-1:2006+A2:2016

Urc vastavalt EN 1873:2014+A1:2016 mõõdule 120x120, A:4.0 m2

DRC:

U vastavalt EN 1873:2005

Urc vastavalt EN1873:2014+A1:2016 mõõdule 120x120, A:4.1 m2

DRG:

Uw vastavalt EN14351-1:2006+A2:2016

TÄIELIK LAHENDUS LAMEKATUSELE PÄÄSUKS

PÄÄS LAMEKATUSELE

- Täielikult komplekteeritud toode.

- Leng on valmistatud mitmekambrilisest PVC profiilist, mis on täidetud isolatsioonimaterjaliga.

- Luugikaas on täidetud sandwichpaneeliga, et tagada täiuslik soojustusvõimekus.

- Luuki saab avada kuni 60°. Gaasivedrud hõlbustavad avamist ja sulgemist ning luugi saab jätta avatuks.

- Libisemisvastane teip lengil tagab ohutu juurdepääsu lamekatusele.

- Katuselepääsu mõõdud on kohandatud pööninguluukide mõõtude järgi (pööninguluuke müüakse eraldi - vt Pööninguluukide Kataloogi).

- Aknaid saab paigaldada täiendavale XRD/W alusele, mille kõrgus on 15 cm, et tagada paigaldus rohelistele või kruusakatustele.

- Võimalus paigaldada täiendav ZBR lukk, mis kaitseb luugikaane juhusliku sulgumise eest.

- Sobib katusekaldele vahemikus 0° kuni 5°.

- Paigaldatakse katusepinnale.

- Kogu konstruktsioon on soojustatud.

(detailselt pööninguluukide kataloogis)

- Paigaldatav DRL katuseluugi all olevasse avasse.

- Mehhanism redeli lahti- ja kokkuklappimise toetamiseks.

- Luugikarbis täiendav aste.

- Laiad (13 cm) libisemisvastased astmed.

DRL katuselepääs on uuenduslik toode, mis tagab turvalise ja mugava juurdepääsu lamekatustele. Selle struktuurne vastupidavus ja suuruste valik pakuvad ideaalset kombinatsiooni pööninguredeliga, mille tulemuseks on terviklik juurdepääsulahendus lamekatusele.

KATUSELEPÄÄS

pääsu ava suurus (cm) katuse ava mõõt AxB (cm) pääsu raami tegelikud mõõdud SxL (cm)

(paigaldusava suurus)

* vastavalt EN14351-1:2006+A2:2016

kõrgusega kuni (cm)

pööninguluugi mõõt (cm)

XRD XRD/W XRD/A

AKNA KÕRGEMALE PAIGALDAMINE

PAIGALDUSALUS XRD, XRD/W, XRD/A

- XRD paigaldusraami mitmekülgsus võimaldab paigaldada kuni kaks raami üksteise peale suurema kõrguse saavutamiseks. Raami laiendatud element ühendab raami ja katuse veekindla kihi.

- XRD/W tagab akna all suurema stabiilsuse ja jäikuse, mis suurendab kasutusmugavust. See võimaldab kombineerida kolme alust ühe akna all.

- XRD ja XRD/W paigaldusraami profiilid on valmistatud taaskasutatud materjalist (hall värv), mistõttu tooted on keskkonnasõbralikud. Profiilid on täidetud isolatsioonimaterjaliga (polüstüreen), et tagada kõrge soojustusstandard. Erinevus nende kahe aluse vahel seisneb impregneeritud puitkuubikute kasutamises XRD/W mudelis. Puitkuubikud on suurusega, mis sobivad aluse

profiili kambritesse, et suurendada selle jäikust.

- Alused on kohandatud lamekatuse akende standardmõõtude järgi. Neid saab toota ka mittestandardsete mõõtudes.

- XRD/A alused, mis on mõeldud F- ja G-tüüpi akendele, paigaldatakse otse akna alla, tõstes selle paigaldusnurka 3 või 5 kraadi, sõltuvalt suurusest. Need koosnevad neljast puidust värvitud ja impregneeritud elemendist, mis moodustavad kokkupanduna kaldega raami. Need on täielikult ühilduvad XRD ja XRD/W alustega. XRD/A aluseid valmistatakse tellimisel.

- Raami laiendatud element ühendab raami ja katuse veekindla kihi.

- Kõrgema konstruktsiooni puhul lõigatakse laiendatud element ära ja alused asetatakse üksteise peale.

- XRD/A alus paigaldatakse otse akna alla.

XRD ja XRD/W paigaldusalused on spetsiaalselt loodud meie lamekatuse akende seeria jaoks. Need võimaldavad akna paigaldamist katusejoonest 15 cm kõrgemale, mis võib olla vajalik roheliste või kruusakatuse süsteemide puhul.

XRD/A alus on mõeldud F- ja G-tüüpi akendele ning tõstab nende paigaldusnurka 3 kraadi (5 kraadi suuruste puhul, mis on suuremad kui 120x120).

PAIGALDUSALUS

LISATARVIKUD

ZSD ZBR ZBL/D ZRH12

Teleskoopvarras on mõeldud DMF, DMC, DMG, DMZ lamekatuseakende ja ARF/D siseruloode juhtimiseks.

Standard varras on 119 cm pikk (saab pikendada kuni 330 cm).

Lukk kaitseb luugikaane juhusliku sulgumise eest, mis võib olla põhjustatud kogemata lükkamisest või tugevatest tuulepuhangutest.

Lukk võimaldab akna võtmega lukustamist igas kohas, kus on vajalik katuse kaitsmine volitamata sisenemise eest (nt korterelamutes). Lukk on ühilduv kõigi standardsete DRF, DRG ja DRL katuselepääsudega.

Kaugjuhtimispult

Z-Wave kaugjuhtimispult, mida kasutatakse seadmete samaaegseks või rühmades (kuni 12 rühma) juhtimiseks.

AMZ/F AMZ/C AMZ/Z

KAITSE ÜLEKUUMENEMISE EEST

VÄLIMISED LISATARVIKUD - PÄIKESEVARJUD

- Lamekatuseakna konstruktsioon võimaldab paigaldada nii sisemisi kui ka välimisi lisatarvikuid.

- Päikesevarjud neelavad päikesekiirguse enne, kui see klaasipinnani jõuab, ja peegeldavad selle väljapoole tagasi. Seetõttu tagab see palju parema kaitse päikesekiirguse eest.

- Kuni 8 korda efektiivsemad kui sisemised rulood.

- Tõhus ruumi varjutus, säilitades samas väljavaate.

- Pakuvad leevendust silmadele ja kaitsevad tugeva peegeldusvalguse kahjulike mõjude eest, mis on eriti ebamugav arvutiga töötamise ajal.

- Kaitse UV-kiirguse eest.

AMZ/F SOLAR

- Mõeldud F- ja G-tüüpi lamekatuseakendele.

- Mugav, automaatne ruloo (intelligentne süsteem juhib päikesevarjusid vastavalt päikesekiirguse tasemele). Päikesepaneel toimib sensorina ja reageerib päikesekiirgusele. Kõrged päikesekiirguse tasemed käivitavad päikesevarju automaatse avanemise. Pilvise ilma korral tõmbub vari automaatselt tagasi ilma kasutaja sekkumiseta.

- Toidetakse päikesepatarei komplektiga.

Kontroll:

- Automaatne kontroll või kaugjuhtimispuldiga. Kaugjuhtimispult ei kuulu komplekti.

AMZ/C Z-WAVE

- Mõeldud C-tüüpi lamekatuseakendele

- Avaneb traadita Z-Wave süsteemiga.

- Innovatiivne profiilisüsteem võimaldab päikesevarju paigaldamist kupli alla.

Kontroll:

- Kaugjuhtimispult või seinalüliti (ei kuulu komplekti).

Materjal 10% läbipaistvusega

Materjal 1% läbipaistvusega

Materjal 6% läbipaistvusega

Kangasmaterjali trükitud värvinäidis võib erineda tegelikust toote toonist.

AMZ/Z Z-WAVE, AMZ/Z SOLAR

- Mõeldud Z-tüüpi lamekatuseakendele.

AMZ/Z Z-Wave:

- Avaneb traadita Z-Wave süsteemiga. Kontroll:

- Kaugjuhtimispult või seinalüliti (ei kuulu komplekti).

AMZ/Z Solar:

- Mugav, automaatselt töötav ruloo (intelligentne süsteem juhib ruloosid vastavalt päikesekiirguse tasemele). Päikesepaneel toimib sensorina ja reageerib päikesekiirgusele. Kõrge päikesekiirgus käivitab päikesevarju automaatse väljatõmbamise. Pilvise ilma korral tõmbub see automaatselt tagasi ilma kasutaja sekkumiseta.

- Laetakse päikesepatarei komplektiga.

Kontroll:

- Automaatne kontroll või kaugjuhtimispuldiga. Kaugjuhtimispult ei kuulu komplekti.
