Sparrendach
8
4
9
1
2 1 Ganz ökologisch gibt sich dieses flach ge neigte Satteldach mit seiner extensiven Dach begrünung und den Photovoltaikmodulen. www.schwoererhaus.de
2 Die drei Gauben fügen sich harmonisch ein in das stark geglie derte Dach mit seiner Eindeckung aus Beton dachsteinen. www.braas.de
1 Sparren 2 Schwelle 3 Geschossdecke 4 Giebelscheibe 5 Windrispen 6 Wechsel 7 Wechselsparren 8 ausgewechselter Sparren 9 Firstlasche 10 Kehlbalken 11 Firstpfette 12 Pfosten 13 Kopfbänder 14 Fußpfette
1 2 10 3
5
4
Kehlbalkendach 1 2 10 3 9
Pfettendach 11
1
13
12 3 14
/hufhaus
6
7
Konstruktionszeichnungen: Landesinnungsverband des Bayerischen Zimmererhandwerks, Hochschule Rosenheim

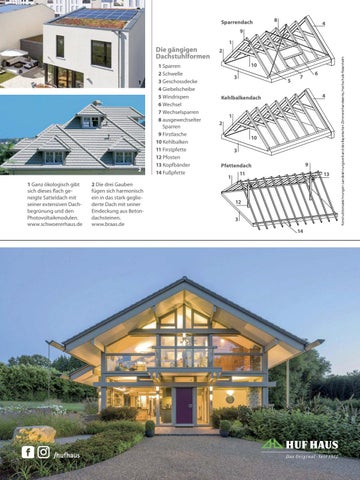

Die gängigen Dachstuhlformen
