PROYECTO DEL AEROPUERTO DE ABANCAY - APURIMAC. 2024
Aeropuerto de Abancay 2024
3 Aeropuerto de Abancay Aeropuerto de Abancay 2
Diseño de la infraestructura del Aeropuerto de Abancay
Contenidos
Planteamiento de la Pista de Aterrizaje
pag. 8 - 9
pag. 10 - 11
pag. 12 - 13
Viabilidad de la infraestructura aeropuertuaria
Planteamiento de la pista de aterrizaje
Propuesta de emplazamiento
Propuesta del terminal de pasajeros
pag. 14 - 15
pag. 16 - 17
pag. 18 - 19
pag. 20 - 21
pag. 22 - 27
Terminal de pasajeros
Diseño geométrico - Master plan
Propuesta terminal - Nivel público
Propuesta terminal - Nivel superior
Renders propuesta
Diseño Lado Aire
pag. 28 - 29
pag. 30 - 31
pag. 32 - 33
Diseño Lado Aire
Renders lado aire
Vistas master plan
Estudios Complementarios
pag. 34 - 35
pag. 36 - 37
pag. 38 - 39

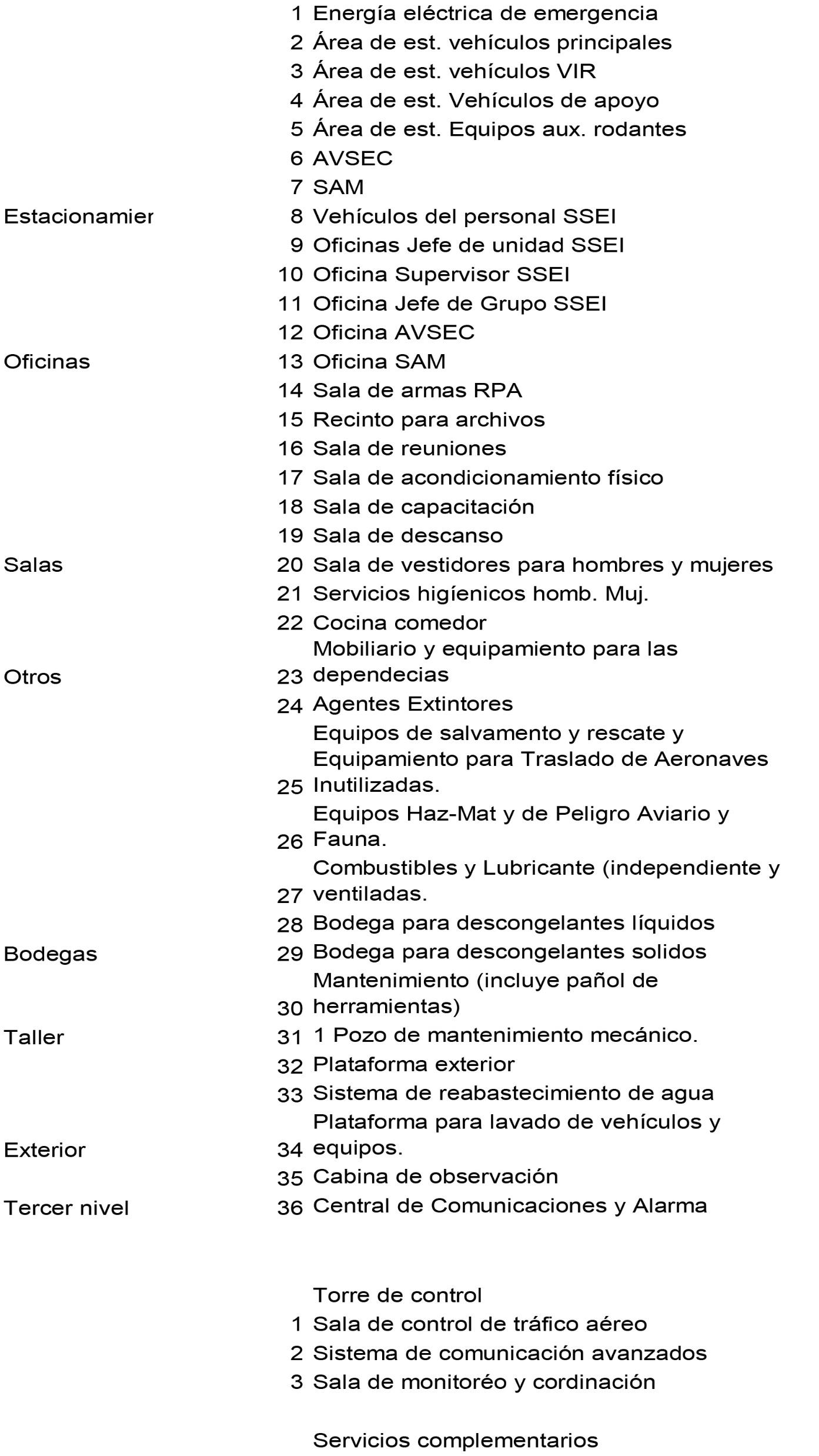

Programa Arquitectónico
Escala territorial de la propuesta
Sección longitudinal del eje de pista
5 Aeropuerto de Abancay Aeropuerto de Abancay 4
Tipo: Título: Equipo:
Infraestructura Pública
Aeropuerto de Abancay - Apurímac - Perú
AIRPORT DESING
Ubicación: Área:
Perímetro
Fecha: Altitud
Cordenadas UTM de referencia
Resumen:
Abancay - Apurímac - Perú
331 ha.
11 149 m.
2024
3 956 m.s.n.m.
734950E 8498938N
El Aeropuerto de Abancay es una propuesta de escala Regional, que permite conferirle a la región un nivel de desarrollo social, económico y cultural mayor. Debido a las características arquitectónicas y urbanas de la propuesta. Así como también a su emplazamiento y posibilidad de desarrollo en la zona en la que se enmarca.
7 Aeropuerto de Abancay Aeropuerto de Abancay 6 Situación Contenido Aeropuerto de Abancay - Apurímac - Perú Contenido Situación Brochure de diseño

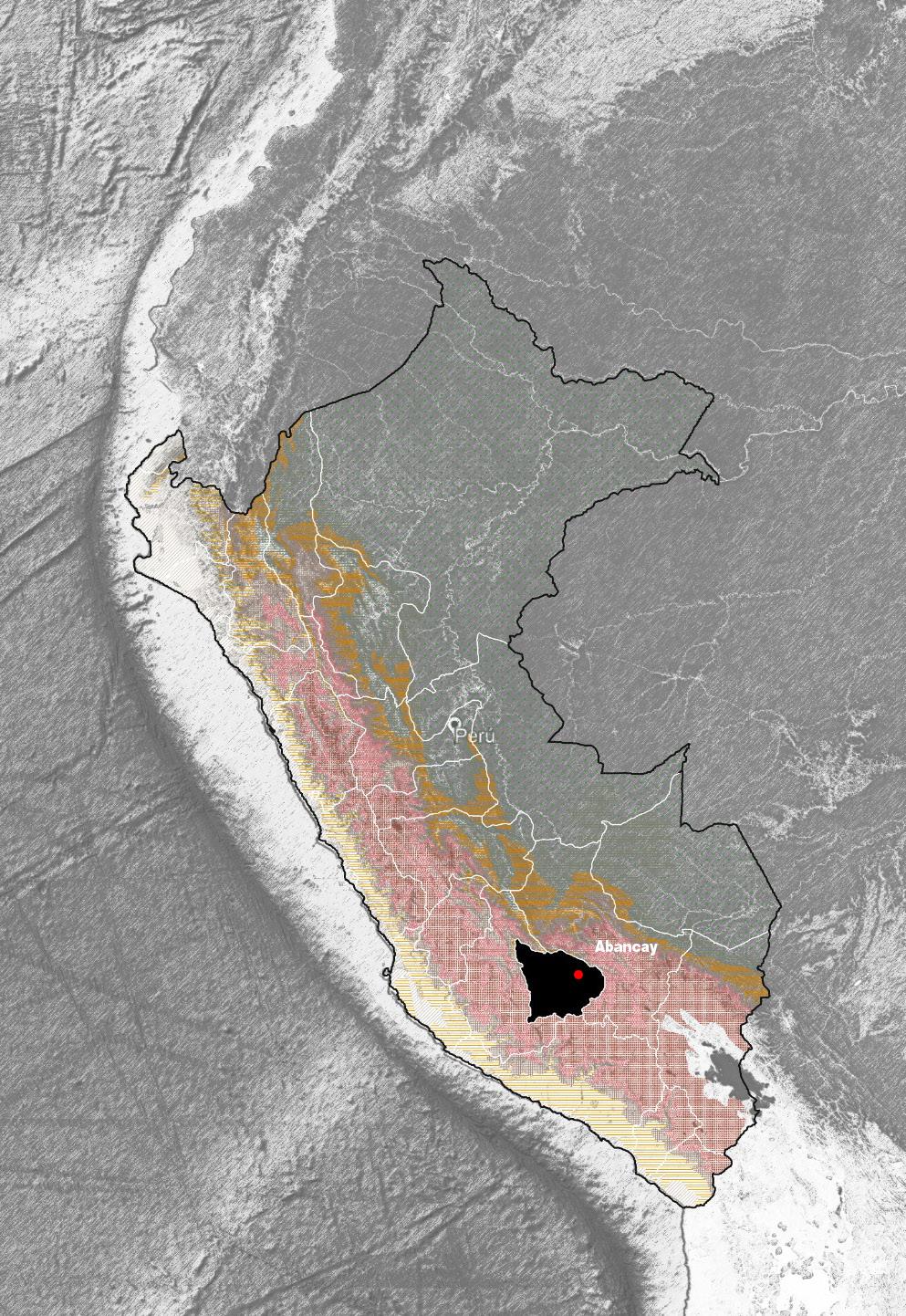

Estudios geográficos y topológicos_Análisis de emplazamiento y factibilidad del Aeropuerto de Abancay
Planteamiento_Requerimientos de diseño de la pista de Aterrizaje a partir del análisis geográfico espacial y las condiciones ambientales

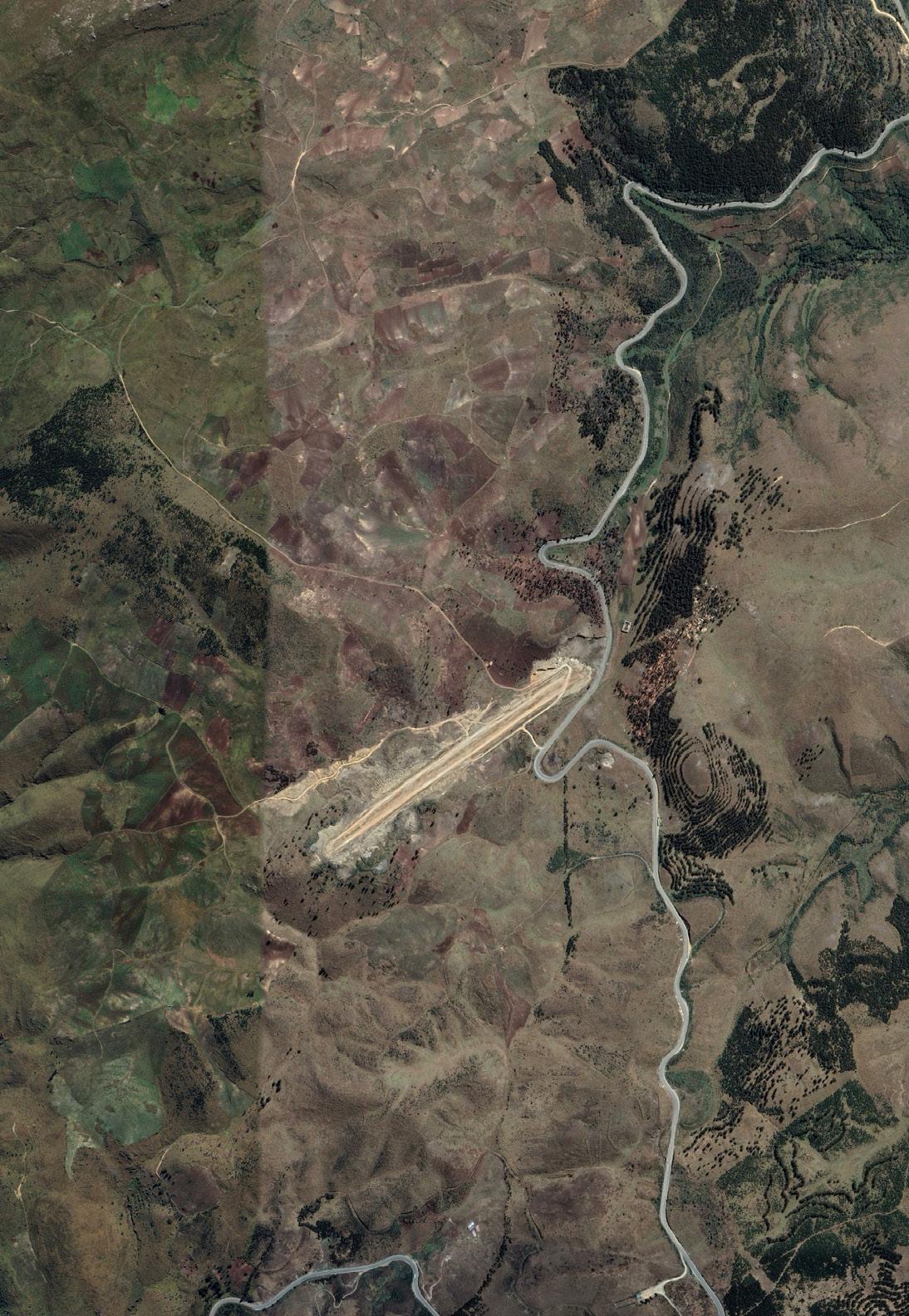

Factibilidad_Propuesta de emplazamiento.
Es factible este proyecto con una pista de aterrizaje de 4 mil metros de longitud, la cual se podrá adaptar con un nuevo trazo y dirección del eje. “La zona estudiada refleja que los porcentajes de aproximación para despegue y aterrizaje son los adecuados”
9 Aeropuerto de Abancay Aeropuerto de Abancay 8 Situación Contenido Aeropuerto de Abancay - Apurímac - Perú
Contenido Situación Brochure de diseño
Diseño geométrico de la Pista de Aterrizaje Ejes y sistema urbano funcional
11 Aeropuerto de Abancay Aeropuerto de Abancay 10-2+200 3+600 1+632.750+700 1+500 2+300 2+500PISTA PRINCIPAL-0+300 0+400 0+800 1+200 1+400 1+600 1+800 1+900 0+100 3+000 0+000-5-0+300 0+400 0+6000+700 0+800 1+000 1+1000+0000+100 0+172.83 Planteamiento Contenido Contenido Planteamiento PLANTEAMIENTO DE LA PISTA DE ATERRIZAJE 01.
Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
Indagación_El paisaje del Contexto

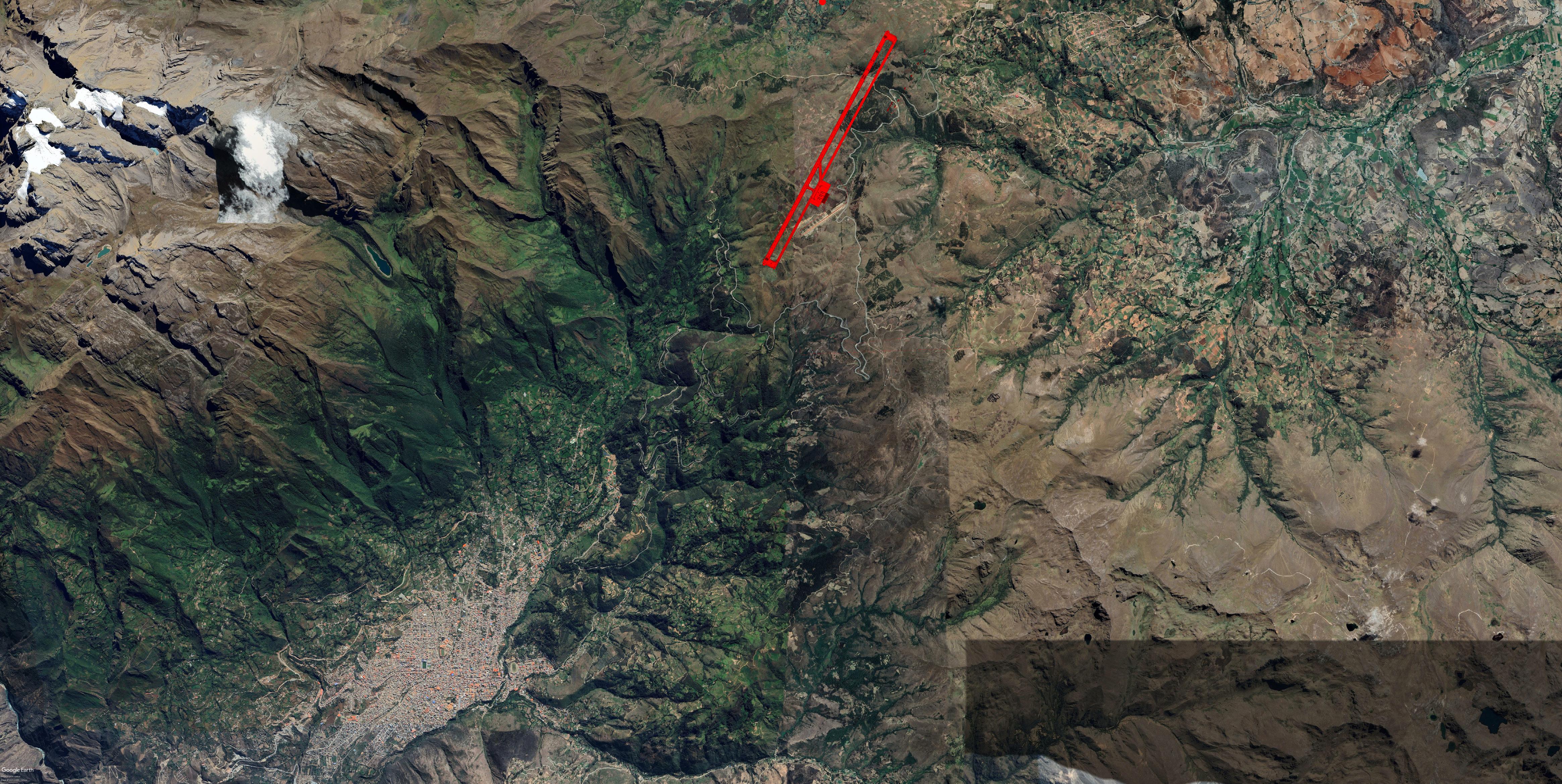

Se propone emplazar el proyecto en la zona nor-este de la ciudad de Abancay. En la zona denominada Soccllaccasa. En la cual se encuentra un área geográfica que cuenta con todos los requerimientos para sostener la viabilidad de una propuesta de infraestructura aeropuerturaria de escala interprovincial.
13 Aeropuerto de Abancay Aeropuerto de Abancay 12 Contenido Contenido
Planta pública
Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
Planteamiento Planteamiento
PROPUESTA DEL TERMINAL DE PASAJEROS 02.
Tipo: Título:
Equipo:
Infraestructura Pública
Aeropuerto de Abancay - Apurímac - Perú
AIRPORT DESING
Ubicación:
Área:
Perímetro
Fecha: Altitud
Cordenadas UTM de referencia
Resumen:
Abancay - Apurímac - Perú
331 ha.
11 149 m.
2024
3 956 m.s.n.m.
734950E 8498938N
El Aeropuerto de Abancay es una propuesta de escala Regional, que permite conferirle a la región un nivel de desarrollo social, económico y cultural mayor. Debido a las características arquitectónicas y urbanas de la propuesta. Así como también a su emplazamiento y posibilidad de desarrollo en la zona en la que se enmarca.
15 Aeropuerto de Abancay Aeropuerto de Abancay 14 Contenido Contenido Vista exterior Aeropuerto de Abancay
Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño

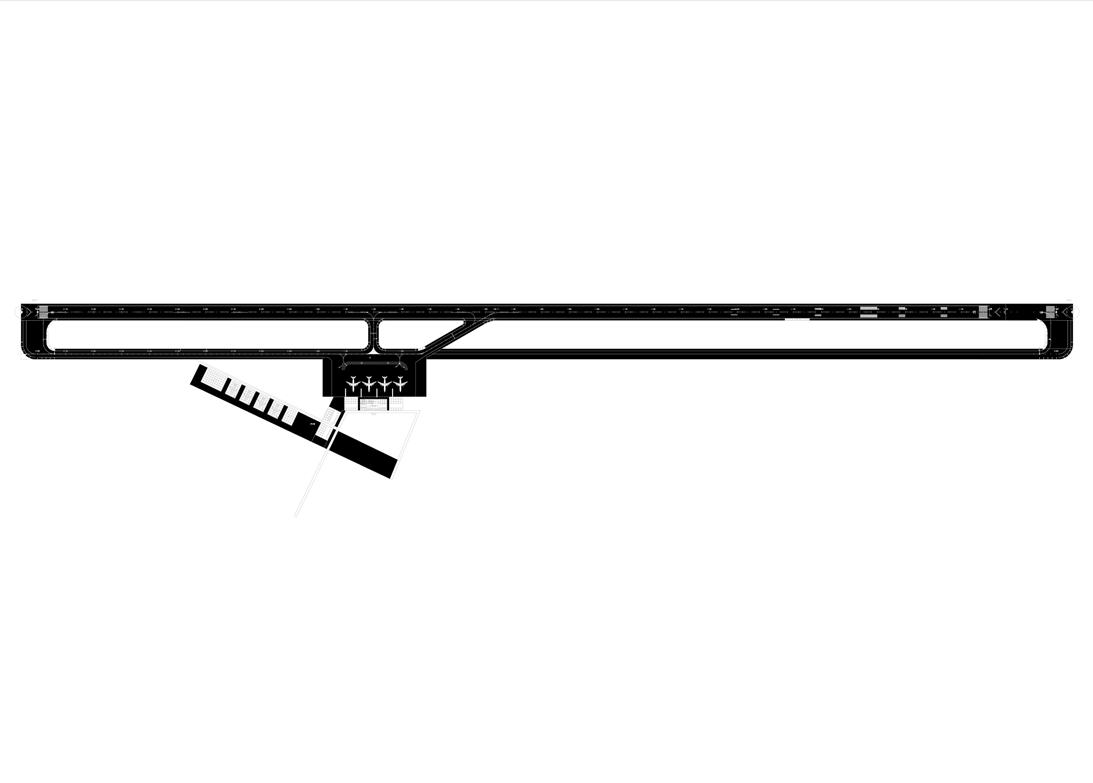

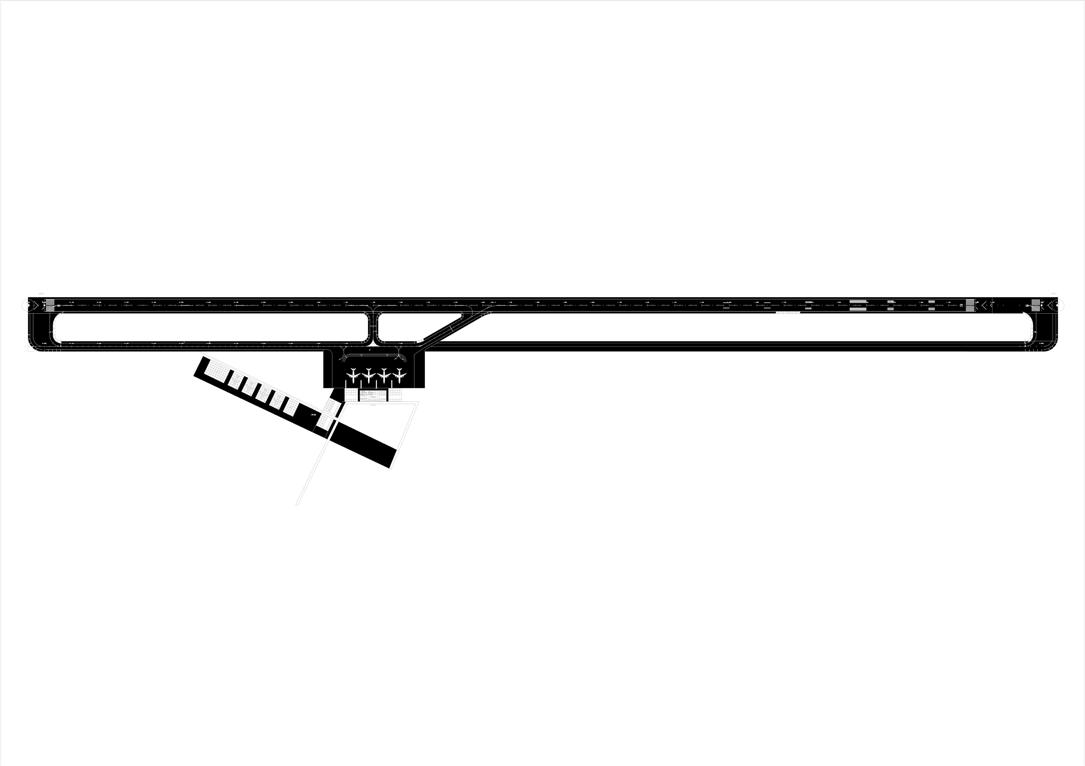

17 Aeropuerto de Abancay Aeropuerto de Abancay 16 Contenido Contenido 0+700 0+400 1+3001+100 0+100 0+1000+300 0+000 1+200 0+500 0+000 PISTA PRINCIPAL 0+100 0+8000+200 0+900 0+600 1+000---------------------------------------------------------------------------------DE CAMPO ANTENAS 3912 0 100 200 400 600 1000 ESCALA gráfica 2 3 4 5 6 7 8 9 10 1.1 Ubicado a X km de la ciudad de Abancay en la carretera a Cusco 1.2 Área total del terreno: 2' 500, 000 m2 1.3 Longitud de pista de aterrizaje: 4 000 m x 45 m. MASTER planteamiento 1 Terminal 2 Plataforma 4 Pista secundaria 5 Hangares y Servicios 6 Terminal 7 Plaza pública 8 Plaza botánica 9 Edificio hospedaje 3952 3 Pista de aterrizaje 1.4 Longitud de pista de taxeo: 4 000 m x 45 m. PLOT PLAN 1 800 Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
19 Aeropuerto de Abancay Aeropuerto de Abancay 18 Contenido Contenido Cafetería Cafetería Cafetería 8 Plaza botánica 7 Plaza pública 6 Terminal 4 Pista secundaria 3 Pista de aterrizaje 2 Plataforma MASTER planteamiento 1.4 Longitud de pista de taxeo: 4 000 m x 45 m. 1.3 Longitud de pista de aterrizaje: 4 000 m x 45 m. 1.2 Área total del terreno: 2' 500, 000 m2 1.1 Ubicado a X km de la ciudad de Abancay en la carretera a Cusco 0 100 200 400 800 600 1000 ESCALA gráfica PLANTA pública 1 en 200 S.S.H.H. Núcleo escaleras S.S.H.H. 1 Terminal S.S.H.H. Núcleo escaleras 5 Hangares y Servicios S.S.H.H. 9 Edificio hospedaje Depósto equipaje Transportador cinta Transportador cinta Zona de desembarque Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
21 Aeropuerto de Abancay Aeropuerto de Abancay 20 Contenido Contenido salida pasajeros policía Cafetería Cafetería Cafetería inspección 9 Edificio hospedaje 8 Plaza botánica 7 Plaza pública 6 Terminal 5 Hangares y Servicios 4 Pista secundaria 2 Plataforma 1 Terminal MASTER planteamiento 1.3 Longitud de pista de aterrizaje: 4 000 m x 45 m. 1.2 Área total del terreno: 2' 500, 000 m2 1.1 Ubicado a X km de la ciudad de Abancay en la carretera a Cusco 100 200 400 800 600 1000 ESCALA gráfica S.S.H.H. Núcleo escaleras S.S.H.H. S.S.H.H. S.S.H.H. PLANTA superior 1 en 200 Núcleo escaleras 0 1.4 Longitud de pista de taxeo: 4 000 m x 45 m. 3 Pista de aterrizaje Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
23 Aeropuerto de Abancay Aeropuerto de Abancay 22 Contenido Contenido Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
25 Aeropuerto de Abancay Aeropuerto de Abancay 24 Contenido Contenido Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño

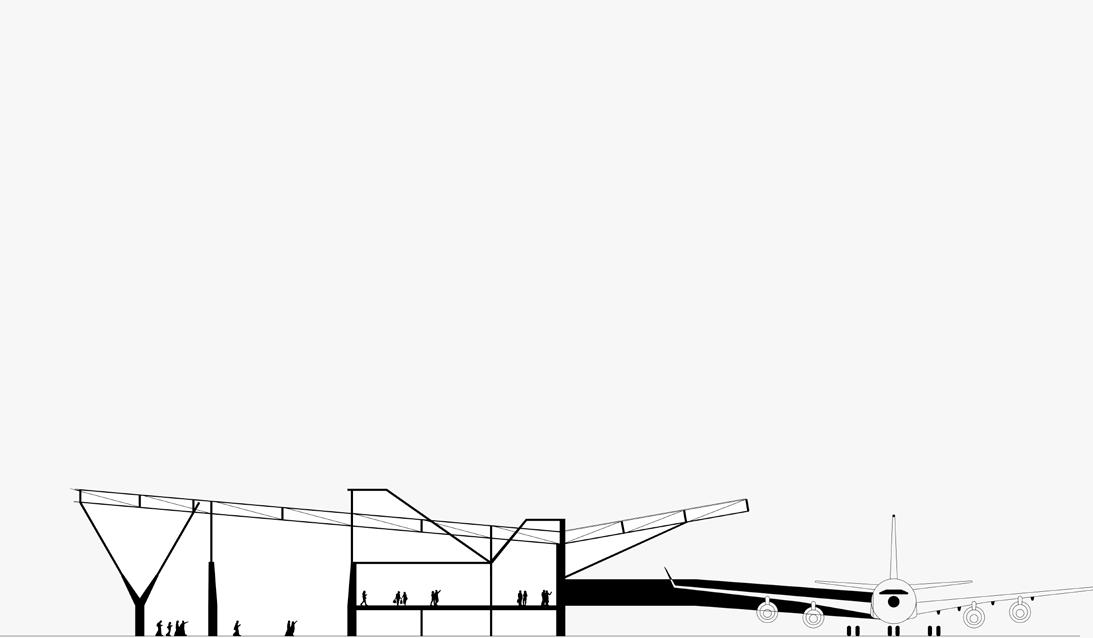

27 Aeropuerto de Abancay Aeropuerto de Abancay 26 Contenido Contenido Propuesta terminal Propuesta terminal Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
Tipo: Título:
Equipo:
Infraestructura Pública
Aeropuerto de Abancay - Apurímac - Perú
AIRPORT DESING
Ubicación:
Área:
Perímetro
Fecha: Altitud
Cordenadas UTM de referencia
Resumen:
Abancay - Apurímac - Perú
331 ha.
11 149 m.
2024
3 956 m.s.n.m.
734950E 8498938N
El Aeropuerto de Abancay es una propuesta de escala Regional, que permite conferirle a la región un nivel de desarrollo social, económico y cultural mayor. Debido a las características arquitectónicas y urbanas de la propuesta. Así como también a su emplazamiento y posibilidad de desarrollo en la zona en la que se enmarca.
29 Aeropuerto de Abancay Aeropuerto de Abancay 28 Contenido Contenido Vista exterior Diseño del Lado Aire
Propuesta Lado Aire Propuesta Lado Aire Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
DISEÑO LADO AIRE 03.
31 Aeropuerto de Abancay Aeropuerto de Abancay 30 Contenido Contenido Propuesta Lado Aire Propuesta Lado Aire Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
33 Aeropuerto de Abancay Aeropuerto de Abancay 32 Contenido Contenido Propuesta Lado Aire Propuesta Lado Aire Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño

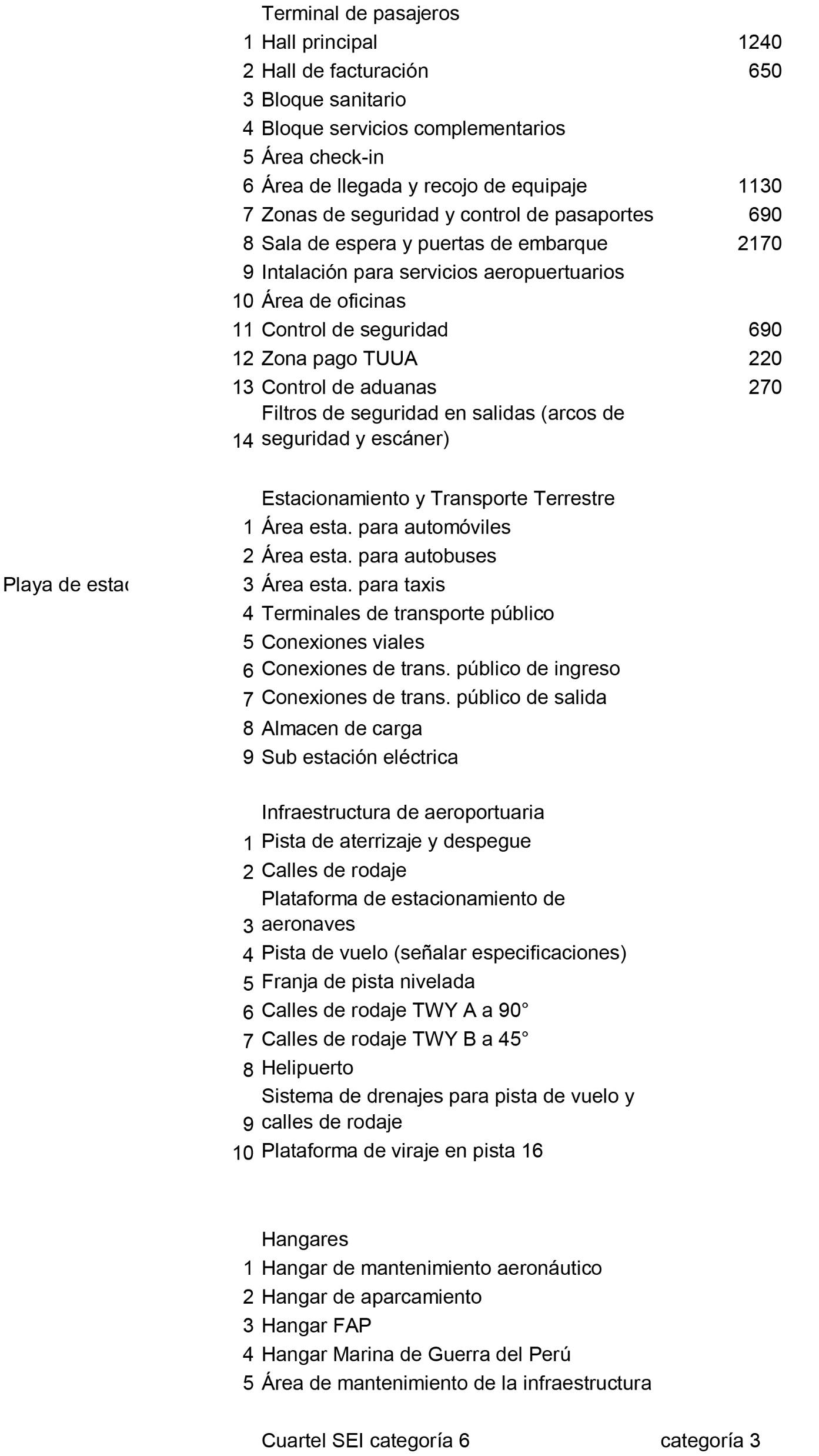

35 Aeropuerto de Abancay Aeropuerto de Abancay 34 Contenido Contenido Programa Arquitectónico Programa Arquitectónico Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
PROGRAMA ARQUITECTÓNICO 04.
37 Aeropuerto de Abancay Aeropuerto de Abancay 36 Contenido Contenido
Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño
Escala territorial Escala territorial
Planteamiento Escala territorial
Inversión Secciones transversales
Costo del proyecto: Soles : 372 960 035 . 70
Dólares USD: 98 147 377. 82
41 Aeropuerto de Abancay Aeropuerto de Abancay 40 Contenido Contenido Escala territorial Escala territorial Aeropuerto de Abancay - Apurímac - Perú Brochure de diseño PPTO P. Unitario INVERSIONES UNIDAD DIMENSIONES METRADO (S/.) TOTAL 1. Pista y calles de rodaje m 4000 m 4,000.00 15,957.00 63,828,000.00 2. Plataforma m2 163 x 230 37,490.00 221.14 8,290,538.60 3. Torre de control m 20 20.00 707,413.94 14,148,278.80 4. Ayudas a la navegación ud 1 1.00 17,562,479.42 17,562,479.42 5. Edificio terminal de pasajeros y equipamiento m3 80 x 25m 2,000.00 6,586.50 13,173,000.00 6. Accesos y playa vehicular m2 120 x 30 3,600.00 674.02 2,426,472.00 7. Movimiento de tierras m3 11000000 m3 11,000,000.00 19.5 214,500,000.00 8. Suministro de agua y salubridad ud. 1 1.00 16,888,528.89 16,888,528.89 9. Servicio SEI Ud. 1 1.00 15,334,319.59 15,334,319.59 10. Cerco perimétrico m 7440 7,440.00 915.11 6,808,418.40 Soles 372,960,035.70 USD 98,147,377.82 11. TOTAL
Proyecto de infraestructura del nuevo
Aeropuerto de Abancay
2024
EQUIPO DE TRABAJO
Ing. Aeronáutico; Brizar Condori Mamani
Diseño Aeronáutico
Arq. Wilson Fernández Mendoza, Especialista SIG y Urbanismo.
Diseño Geométrico – Lado Aire
Arq. Fabricio Steffen Fernández; Especialista en Urbanismo y Producción Digital Grafica.
Diseño Terminal Aéreo – Lado Tierra
Abog. Juan Velarde Paniura
Soporte Normativo y Legal
Eco. Isabel Arriaga Alarcón; Especialista en Inversión Pública y Planes de Inversión Privada. Estudio de demanda y pre inversión
AEROPUERTO DE ABANCAY
Apurímac - Perú
43 Aeropuerto de Abancay Aeropuerto de Abancay 42
CV_ Fabricio Steffen Fernández
