ANALISIS URBANO DE LAMBAYEQUE
ESTUDIANTEDEARQUITECTURA
Chiclayo,Chiclayo 986254561
ESTUDIANTEDEARQUITECTURA
Chicayo,Eten 962262156
ESTUDIANTEDEARQUITECTURA
Chiclayo,Chiclayo 951441100
COSETTE
ESTUDIANTEDEARQUITECTURA
Chclayo Chclayo 984639911
ESTUDIANTEDEARQUITECTURA
Chclayo Chclayo 935623428
ESTUDIANTEDEARQUITECTURA
Chclayo Chclayo 962619128
DIAZ
CESAR
LABRIN
ANGHELEYNE
FACHO
FABAN
MORALES
MELENDEZ
HENRY
BARRIOS
SANTIAGO
ANTECEDENTES HISTORICOS
CONDICIONES GEOGRAFICAS
DE MANZANA
I C E I N 01 07 13 05 11 06 12 02 08 14 15 03 09 04 10
MAPA DE RIESGOS ESPACIOS PUBLICOS AREAS VERDES MOBILIARIO URBANO VACIOS URBANOS ANALISIS DE TERRENOS LIBRES REFERENTES
INTRODUCCION
La ciudad de Lambayeque, reconocida por su historia y crecimiento económico, será analizada en términos de estructura urbana, red vial, uso del suelo y tipología edificatoria.
El estudio busca identificar los factores que influyen en su desarrollo y los retos en planificación y sostenibilidad.
OBJETIVOS:
Analizar e Identificar riesgos y mejorar la resiliencia
Identificar vacios urbanos para futuros proyectos.

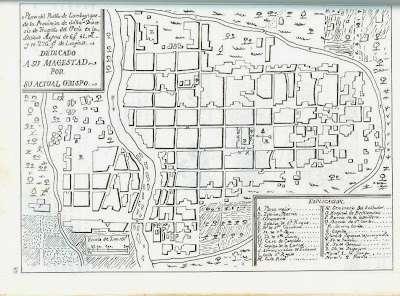

ANTECEDENTES HISTORICOS

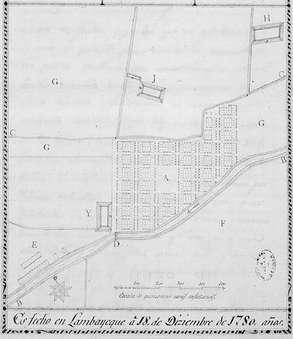

· Fundación española de San Pedro de Lambayeque tras la conquista española

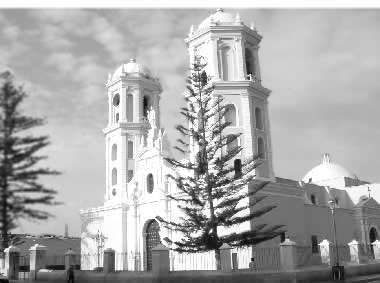

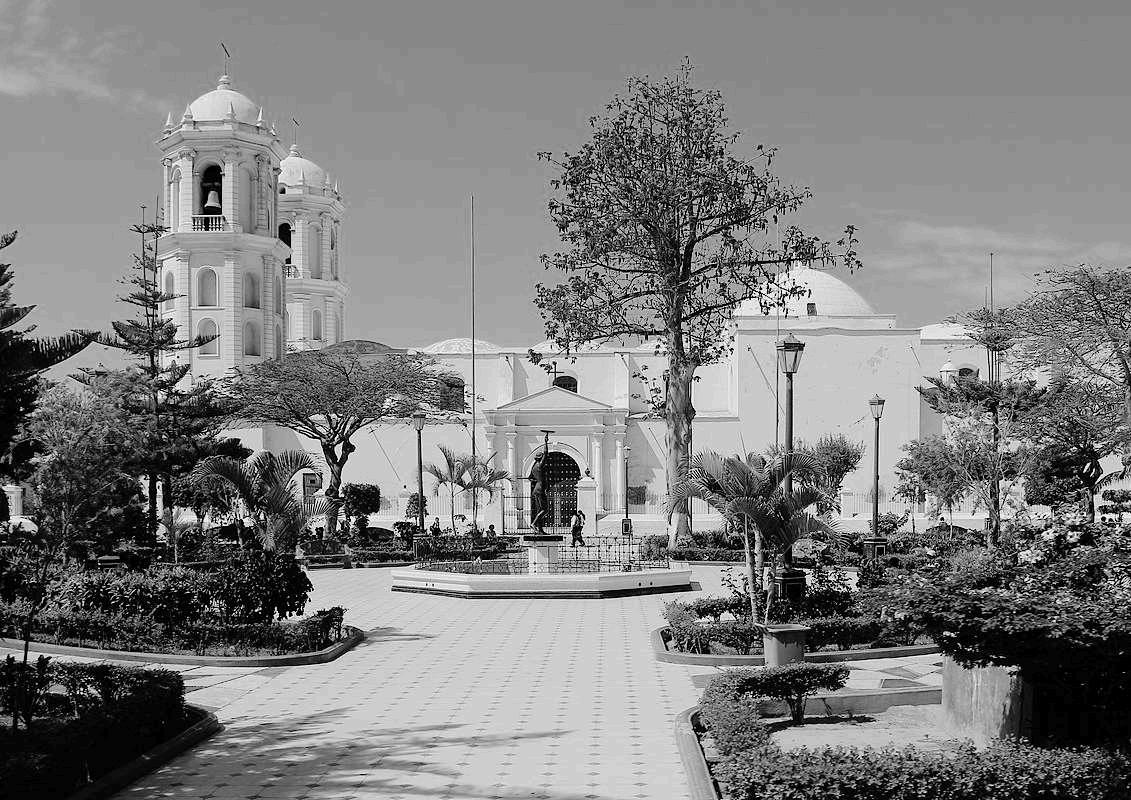

Se da la construcción de la catedral - Iglesia
SanPedro
Lambayeque era un ciudad prospera y su actividad económica era la fabricación de jabones, sebos y cordobanes.
LaregióndeLambayeque fue habitada por diversas culturas preincas, destacando la cultura SicánoLambayeque
Fuertes lluvias azotaron la zona, causando el desborde del río Lambayeque y posteriormente una inundación, de la cual se repuso, estableciendo un trazadourbanocolonial
Con el desborde del río Zaña, muchos de sus pobladores decidieron mudarse a Lambayeque, reforzando su importancia.
S. VII - XIV D.C
S.XVI AL XVIII
ANÁLISIS ANTECEDENTES HISTORICOS
En el "numeroso y comerciante" pueblo de Lambayeque, convive una población de aproximadamente 12,000 habitantes de ambos sexos, Contaba con una zona urbana cuenta con 1,500 casas
CONCLUSIÓN:
Se proclama la Independencia de la ciudad
El río Lambayeque salió de su cause penetrando a la ciudad por el lado norte, días más tarde
Lambayeque es sacudida por un fuerte terremoto que la dejó semidestruída muchas familias salieron para radicar a Chiclayo.
La construcción de la Universidad Nacional Pedro Ruiz Gallo genera un impacto significativo en el desarrollo urbano, atrayendo a estudiantes y dinamizando la economía local.
Se produce una expansión urbana acelerada hacia la periferia, ocupando terrenos agrícolas y la construcción de nuevas áreas residenciales
2022
·Continuación del crecimiento urbano periférico, con la aparición de nuevos proyectos residenciales y la diversificación de actividades económicas.
La ciudad de Lambayeque ha demostrado una notable capacidad de adaptación a lo largo de su historia, desde sus raíces prehispánicas y su consolidación colonial hasta su expansión moderna Esta trayectoria evolutiva, marcada por hitos económicos, sociales y políticos
CONDICIONES GEOGRÁFICAS
ANÁLISIS CONDICIONES GEOGRAFICAS
GEOLOCALIZACIÓN Y LIMITES - TOPOGRAFIA - TIPO DE SUELOS
LIMITES:
NORTE: MORROPE Y MOCHUMI
2.2. TIPO DE SUELOS

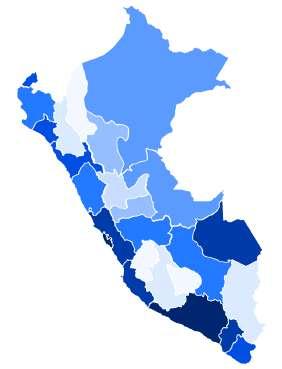

Lambayeque, se ubica en el norte costero del Perú conforma el departamento de Lambayeque junto con las provincias de Chiclayo y Ferreñafe, su ubicación natural es la región costa a una altura de 20 m.s.n.m

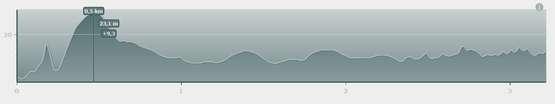

2.1. TOPOGRAFIA

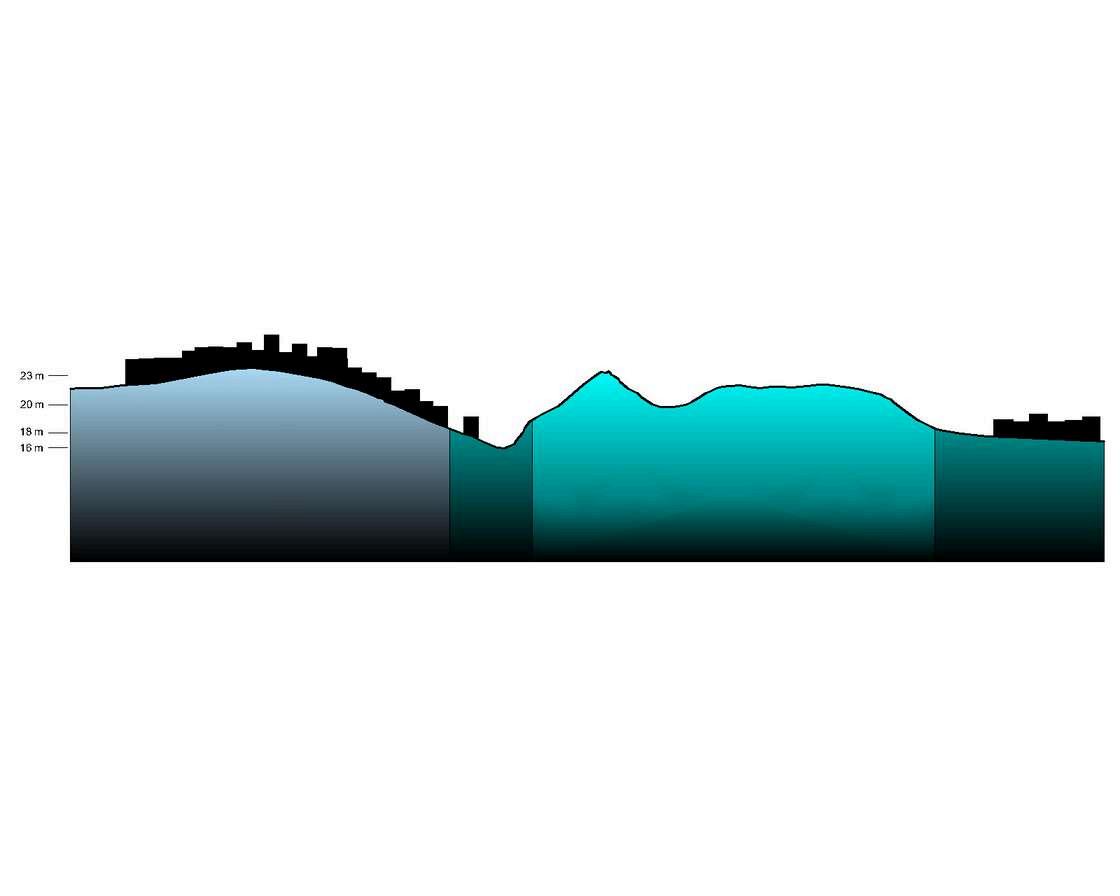

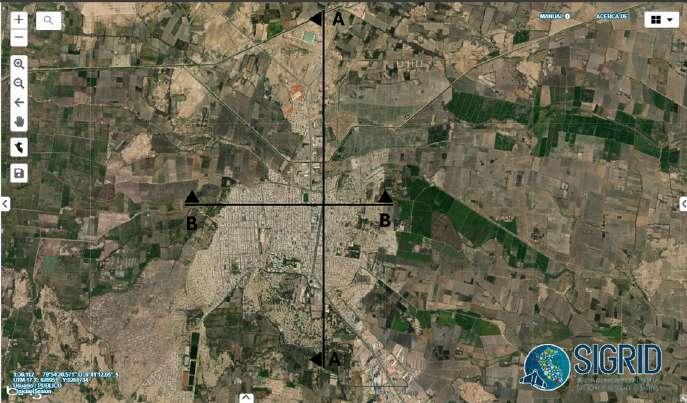

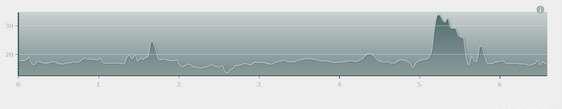

CORTE A-A
SUR CHICLAYO, J L O Y SAN JOSE
ESTE: PICSI Y PUEBLO NUEVO
OESTE: OCEANO PACIFICO
FUENTE: https://sigrid cenepred gob pe/sigridv3/mapa
CONCLUSIÓN:
CORTE B-B
LEYENDA:
Arena arcillosa o arena limosa, arena con finos
Arcilla de alta plasticidad o limo de alta plasticidad, suelo fino
Arena pobremente gradada, suelo granular
Arcilla de baja plasticidad o limo de baja plast cidad , suelo fino
Todo el ámbito de estudio presenta un relieve natural predominantemente plano y con ligeras ondulaciones que corresponden a las característicaS fisiográficas de valle costero y suelos de origen aluvial y eólico.
ANÁLISIS CONDICIONES GEOGRAFICAS
HIDROLOGIA - CLIMA - TEMPERATURA - ASOLEAMIENTOS - VIENTOS

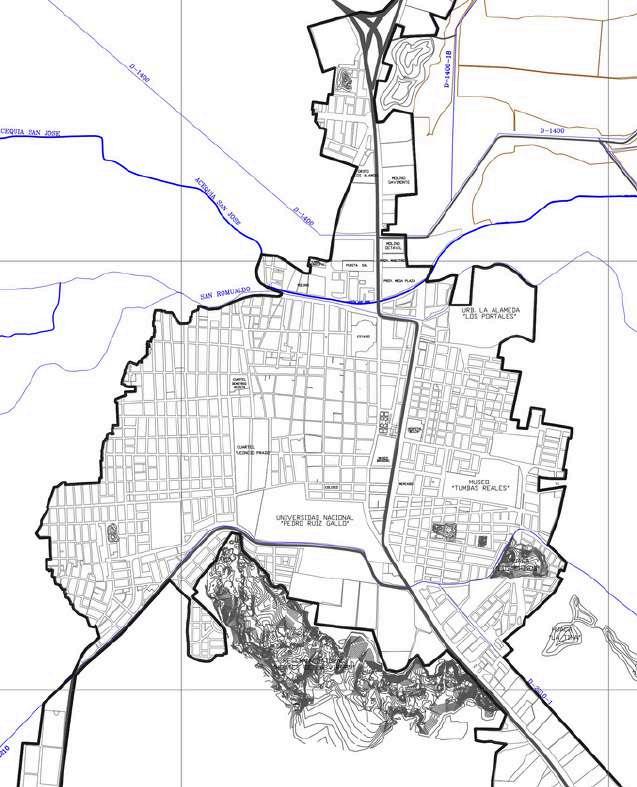

2.3. HIDROLOGIA
LAGUNAS DE OXIDACION
DREN 2210
DREN 1400
2.4 CLIMA

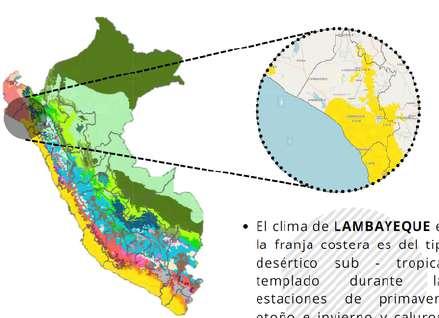

El clima de LAMBAYEQUE en la franja costera es del tipo desértico sub - tropical, templado durante las estaciones de primavera, otoño e invierno y caluroso en épocas de verano.
2.5
TEMPERATURA
2.6 ASOLEAMIENTO 2.7 VIENTOS
LAGUNAS DE OXIDACION
La ciudad de Lambayeque, capital de la provincia de Lambayeque se encuentra ubicada en el valle Chancay - Lambayeque, al borde del río Lambayeque o acequia San Romualdo y a 11.4 Kms.
Los recursos hídricos que tiene la ciudad de Lambayeque en sus alrededores son: lagunas, y drenes.
FUENTE: PLAN DE USOS DE SUELOS Y MEDIDAS DE MITIGACION ANTE DESASTRES (INDECI)

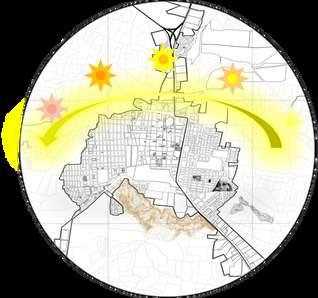

TRAYECTORIA SOLAR:
El sol nace por el este y se oculta en el oeste. Al pertenecer al Hemisferio Sur, la inclinación solar esta hacia el norte.

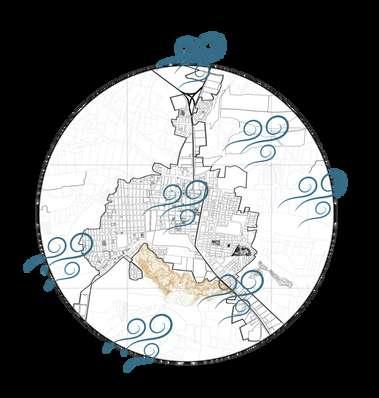

Los vientos son uniformes durante casi todo el año, con dirección predominante sur oeste - nor este.
La parte mas ventosa del año es en AGOSTO con una velocidad promedio de 16.4 Km/h
FUENTE:SERVICIO NACIONAL DE METEOROLOGIA E HIDROLOGIA DEL PERU (SENAHMI) / WEATHER SPARK
La provicia de Lambayeque se enecuentra limitado naturalmente por las dunas ubicadas en sus alrededores , ademas por zonas arqueologicas y por la universidad P.R.G, cuenta con acequias y drenes los cuales delimitan el crecimiento urbano

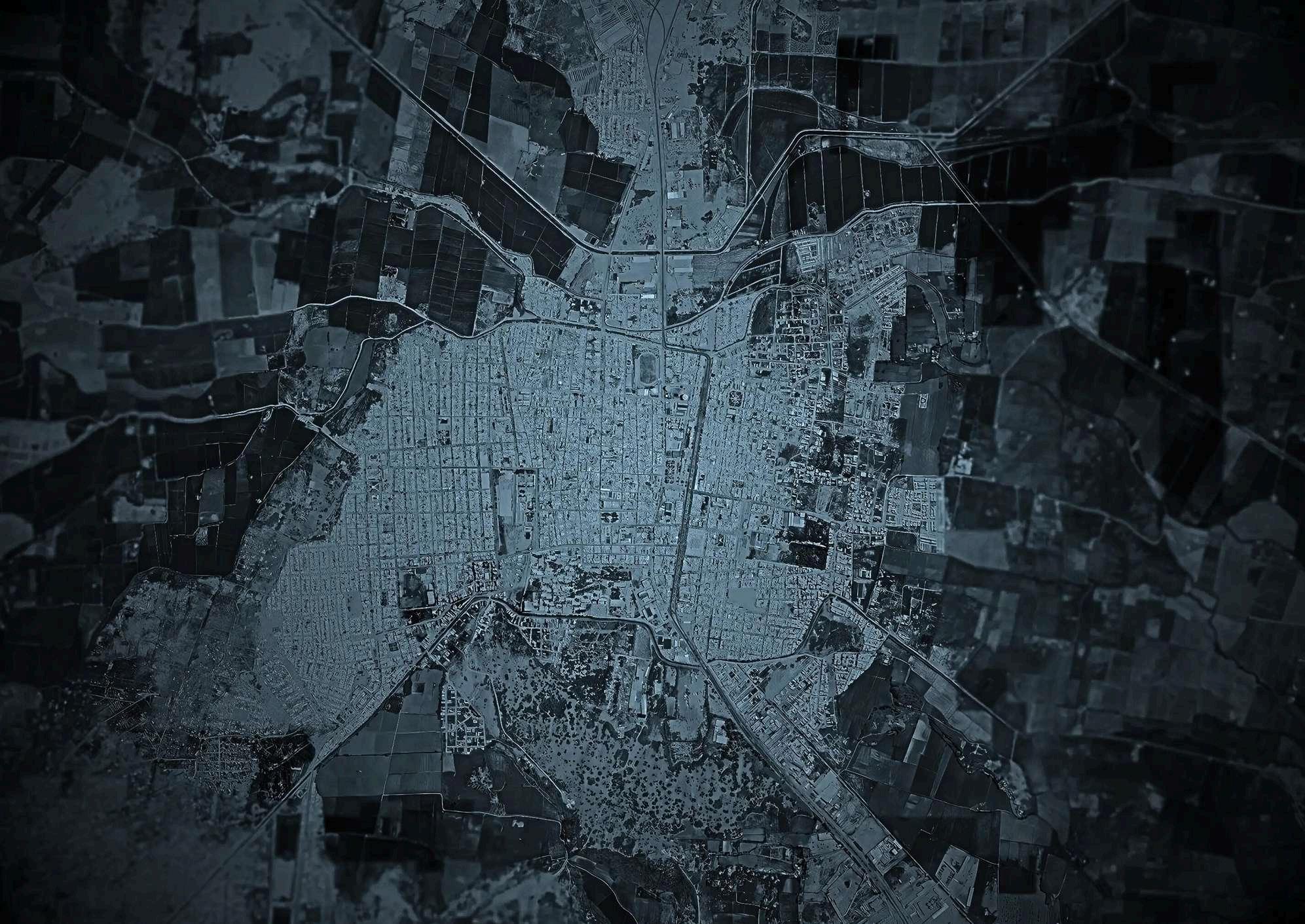

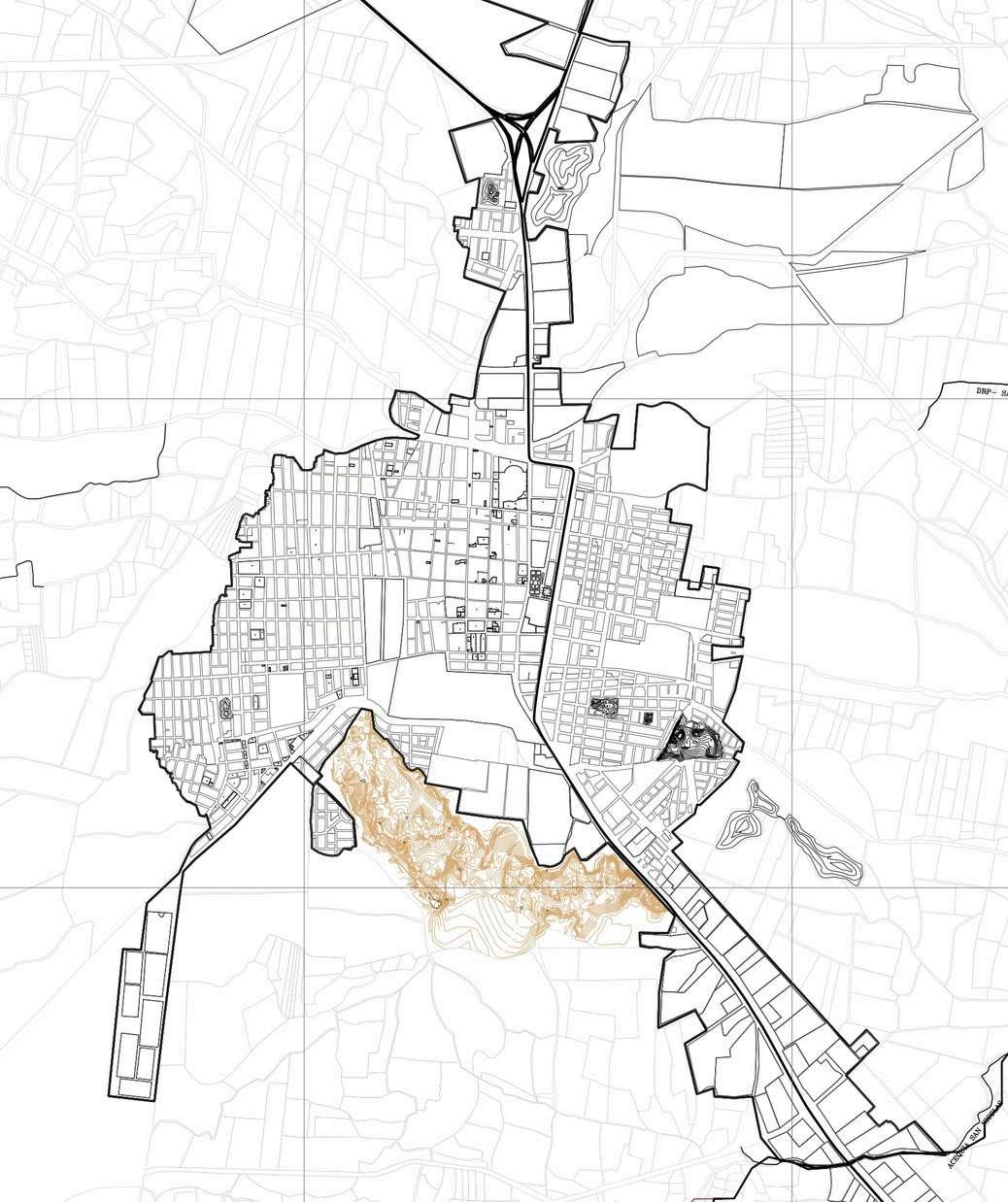

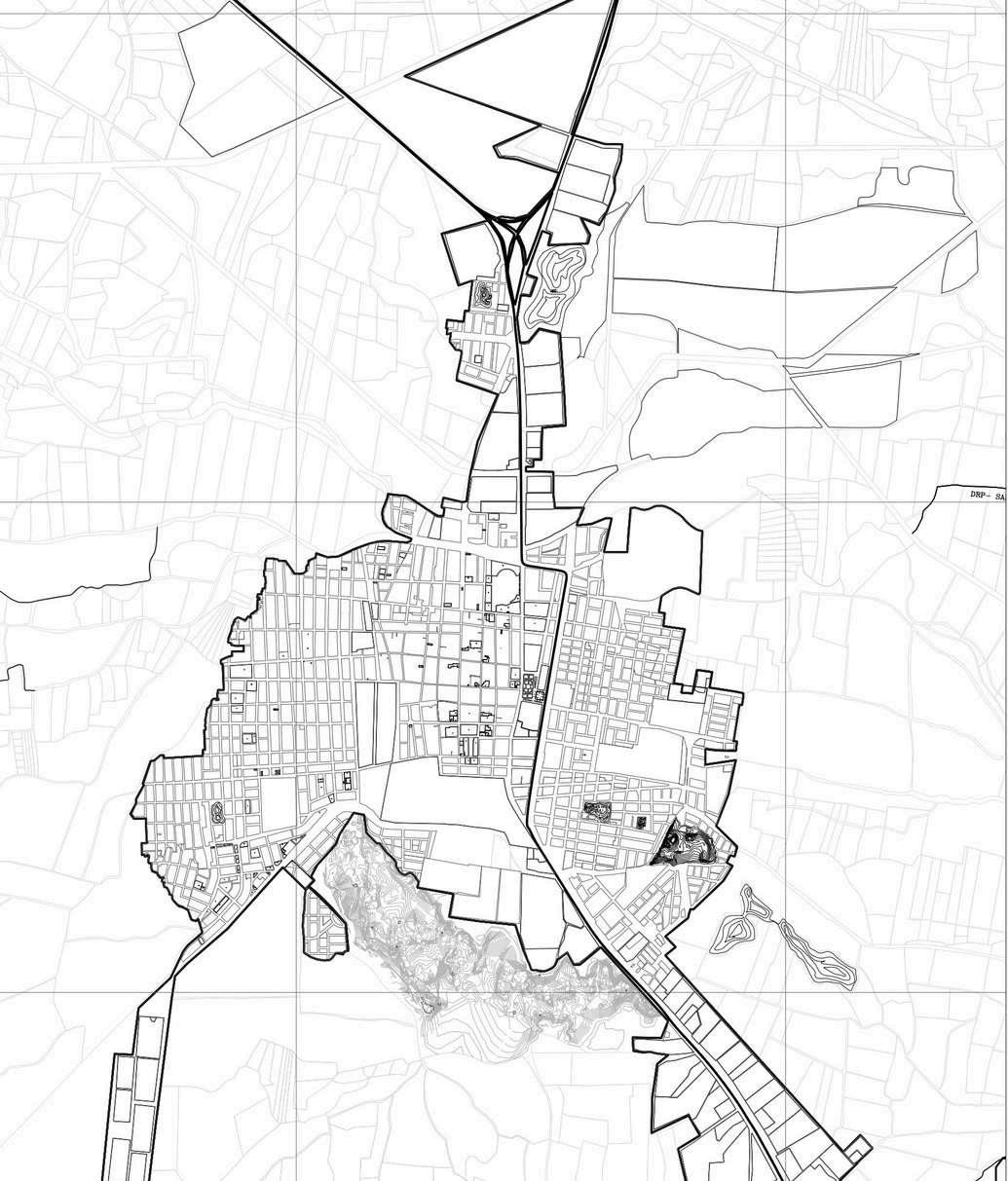

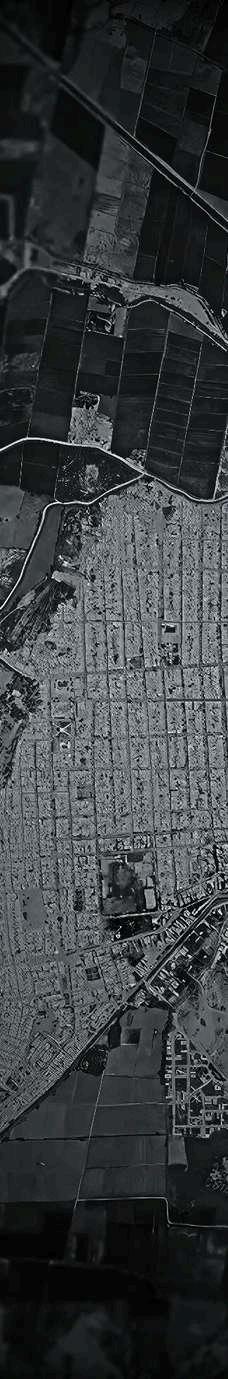

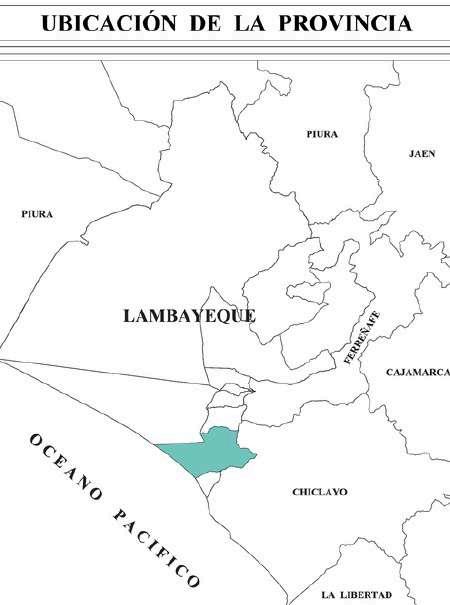

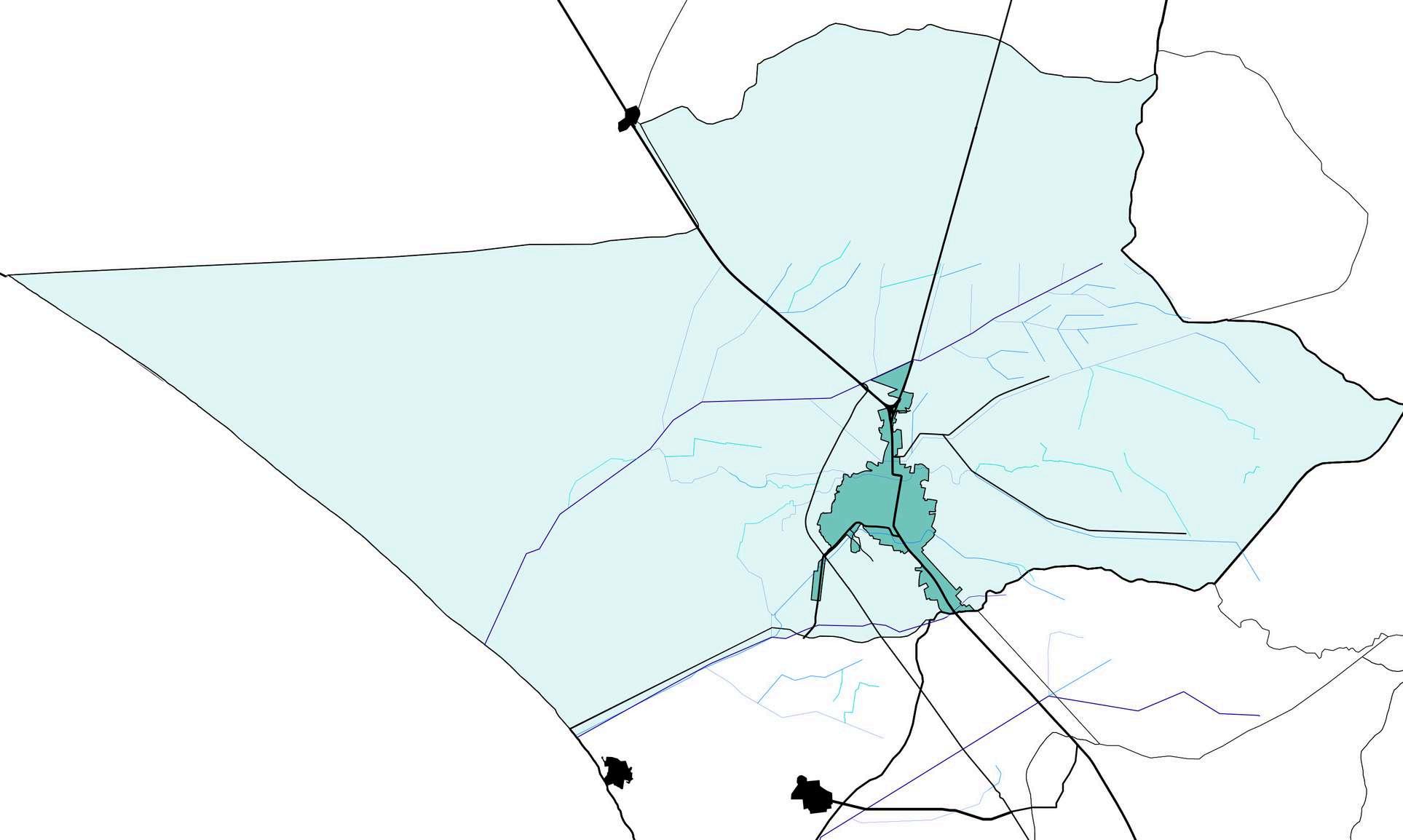

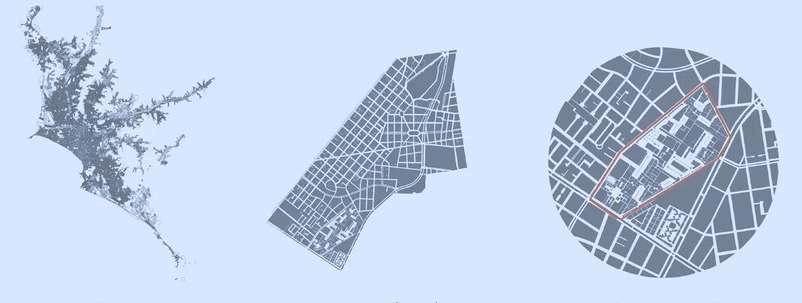

UBICACIÓN MACRO

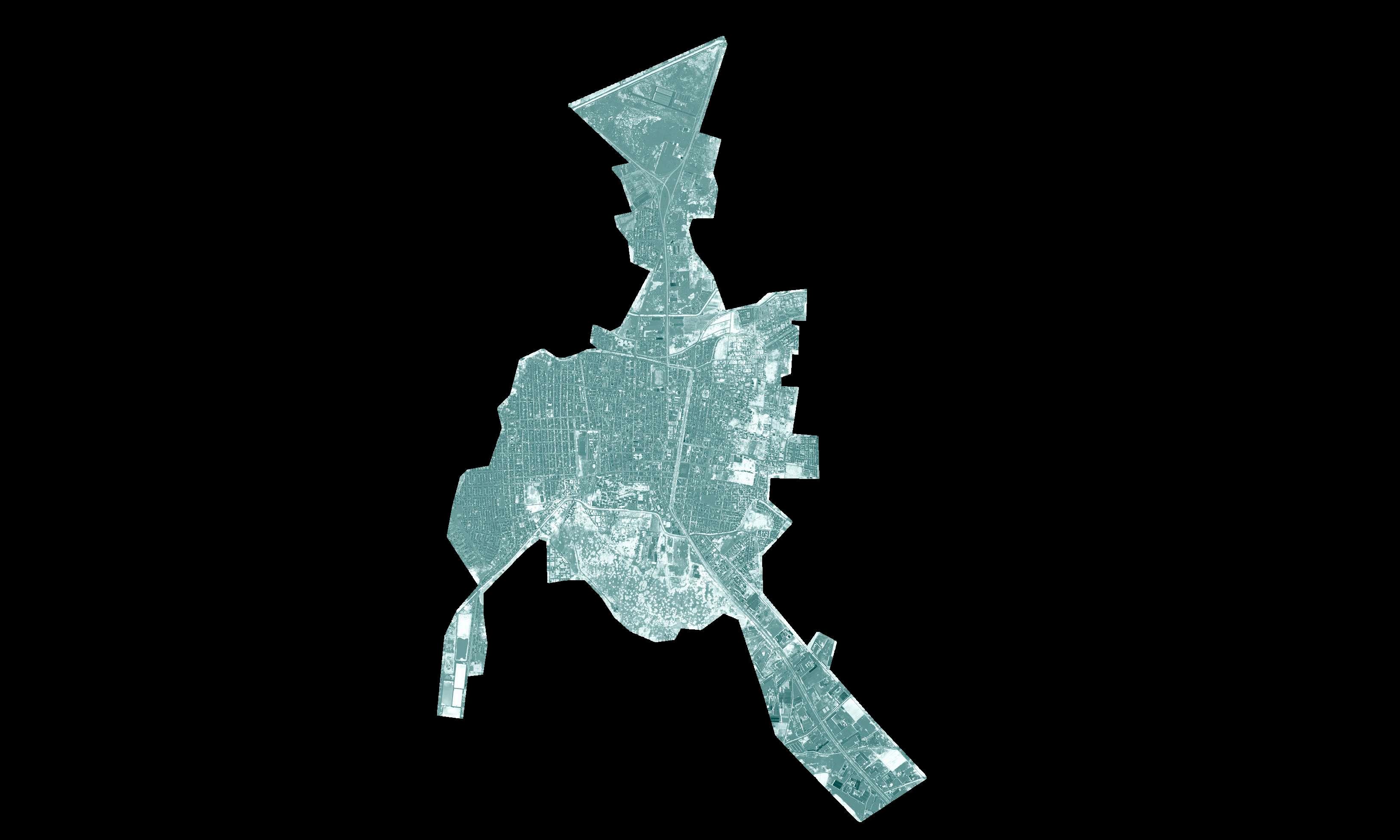

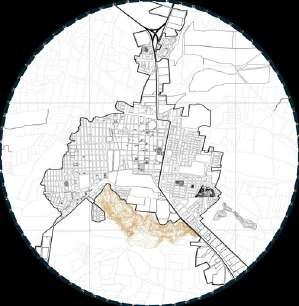

SECTOR DE ANALISIS
SECTOR CENTRAL DE LAMBAYEQUE
P T SAN JOSE
MUY FINCA SIALUPE MORROPE
OCEANO PACIFICO
A.H CIUDAD DE DIOS
FERREÑAFE
APIURA

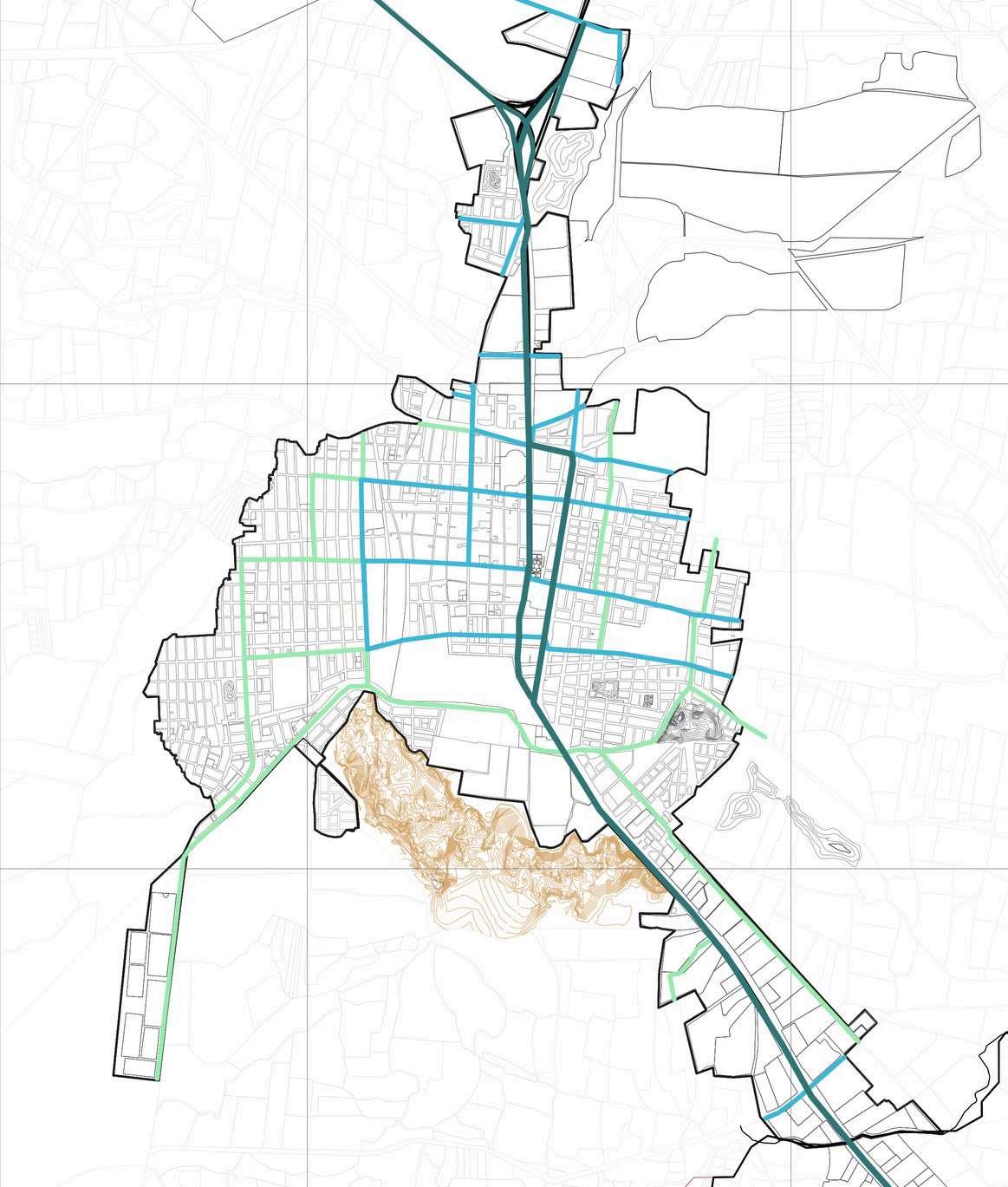

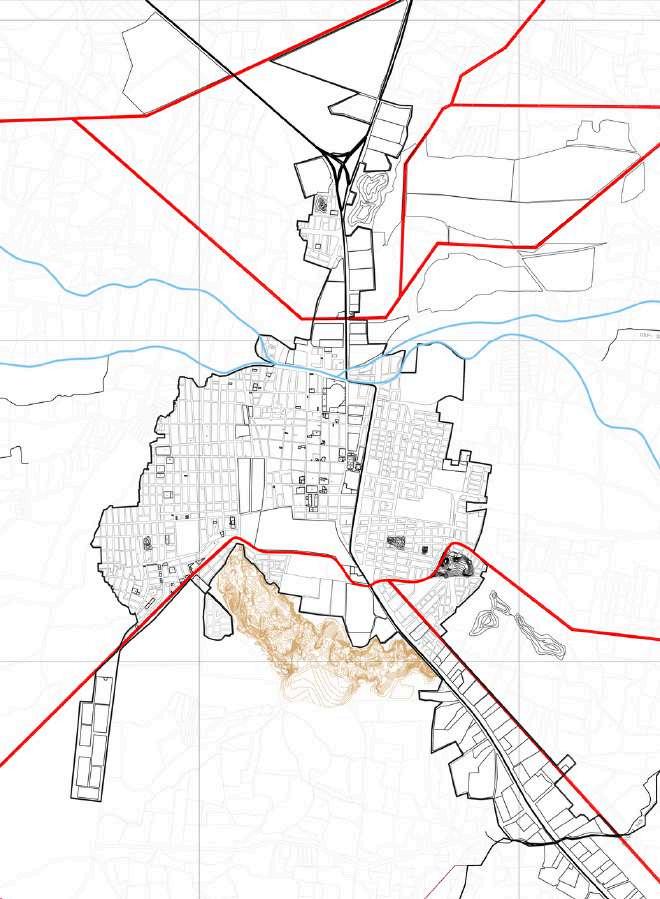

VÍAS EXPRESAS (EJES PRINCIPALES)
VÍAS ARTERIALES (EJES
PRINCIPAL 1
PRINCIPAL 2
Mayormente, sus vías tienen un ancho de entre 9 y 12 metros ampliándose en el centro con una zona ajardinada o un área de descanso para facilitar el cruce de la vereda.
PRINCIPAL 3
PRINCIPAL 4
En esta zona la mayoría de sus calles conectoras son más estrechas de lo habitual, con anchos de entre 7 y 9 metros, y en su mayoría no cuentan con áreas de descanso
AV. RAMON CASTILLA
AV. AUGUSTO LEGUIA AV. MONSALVE CALLE EMILIO NIÑO
UBICACIÓN MACRO

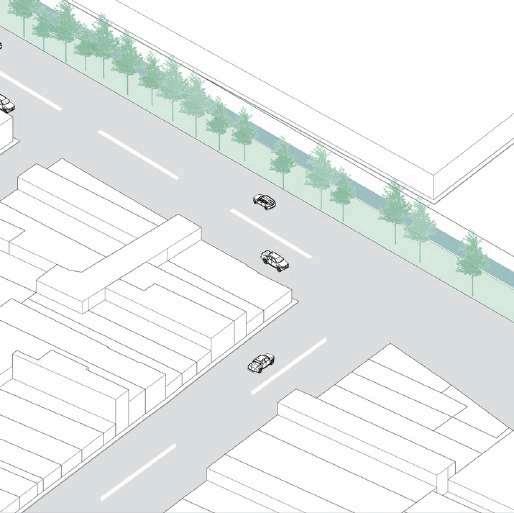

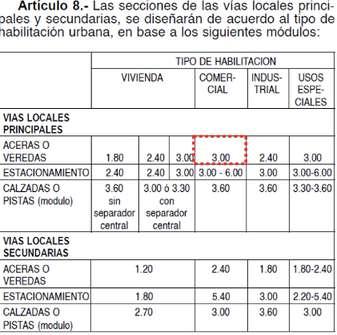

En la sección vial observamos que Ramón Castilla cumple con los requisitos según la normativa, aunque estos son mínimos

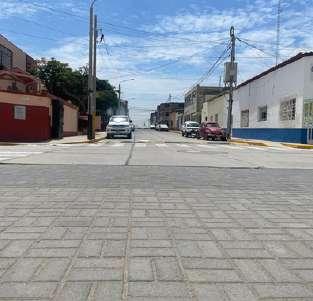

En cuanto a los pavimentos algunos no cumplen con los requisitos, mientras que en la sección vial todo está conforme a la normativa

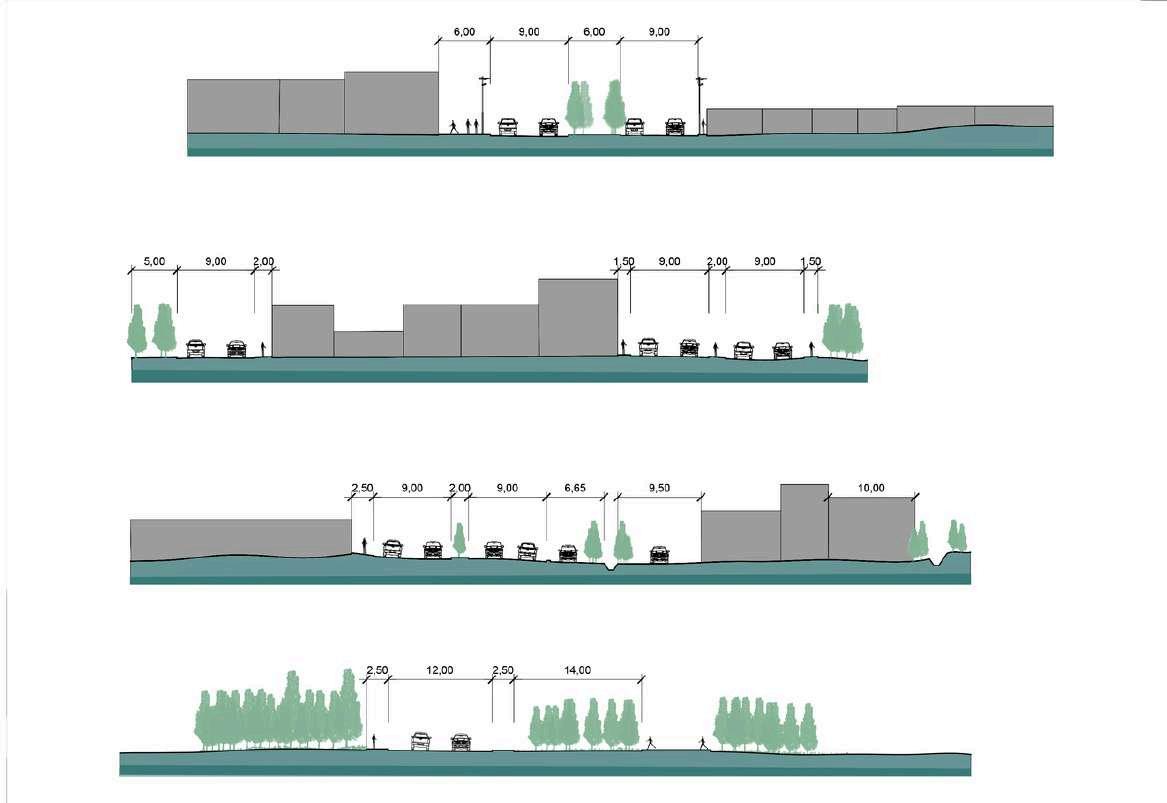

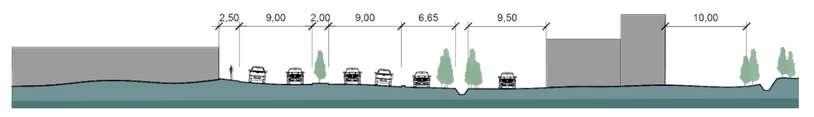

SECCION A - A
KENNEDY VIAL
AV RAMON CASTILLA VIAL
RAMON CASTILLA VIAL

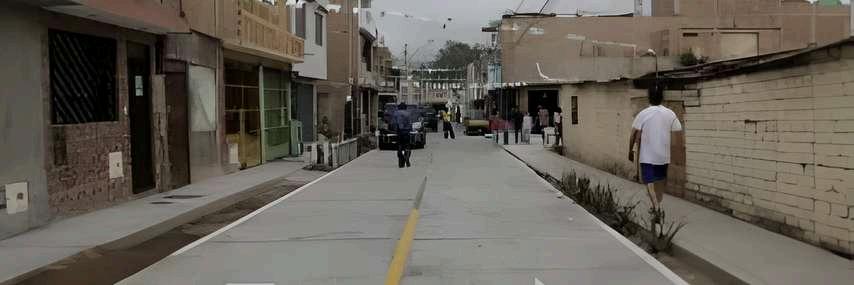

SECCION VIAL B - B ANÁLISIS UBICACIÓN MACRO
EMILIANO NIÑO
B-B
"En la otra sección observamos que atraviesa una acequia y cumple con la normativa."
En esta sección, observamos que atraviesa la zona de viviendas y se encuentra cerca de las dunas. En el área vial, cumple con la normativa
TRAMA URBANA - NODOS
FLUJOS DE CONGESTIÓN ALTOS
El tipo de trama que presenta la cuidad de Lambayeque es una trama MIXTA ya que se nota que desde la parte oeste presenta una trama regular, teniendo una convercion hacia el lado este que presenta una trama irregular.
UNIVERSIDAD PEDRO RUIZ GALLO
MAYOR AFLUENCIA - 7 AM A 8AM
MENOR AFLUENCIA - 10 AM A 12 PM

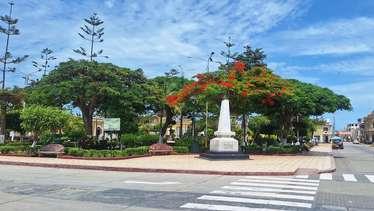

PLAZA PRINCIPAL
MAYOR AFLUENCIA - 6 AM A 8AM
MENOR AFLUENCIA - 11 AM A 12 PM
MAYOR AFLUENCIA - 7 AM A 8AM
MENOR AFLUENCIA - 10 AM A 12 PM
MAYOR AFLUENCIA - 7 AM A 10AM
MENOR AFLUENCIA - 12 AM A 1 PM
ZONA
MERCADO PRINCIPAL
PARQUE INFANTIL
FLUJOS DE CONGESTIÓN BAJOS
1. TRAMA URBANA
2. FLUJO PEATONAL

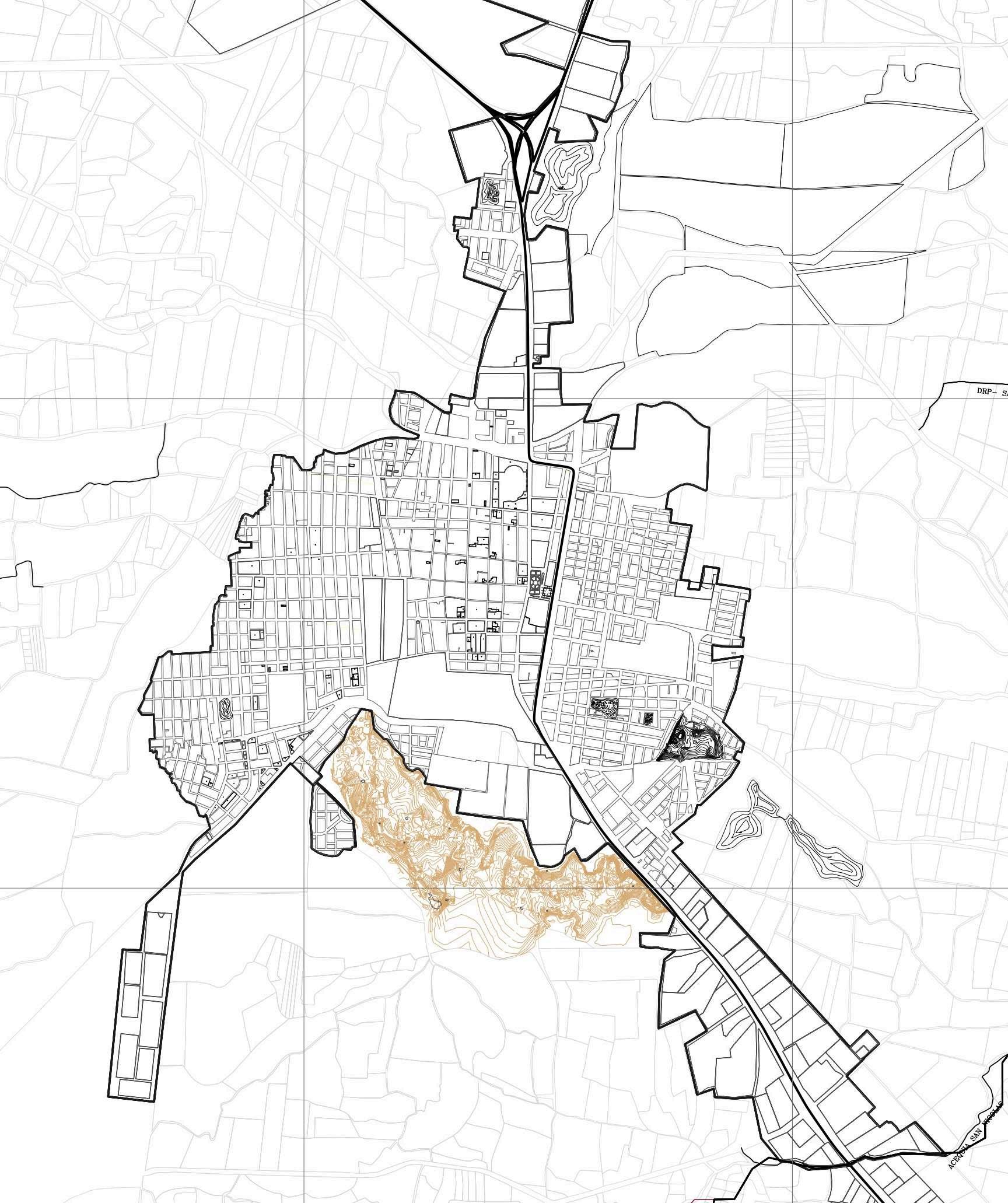

UBICACION MICRO
ANÁLISIS UBICACIÓN MICRO

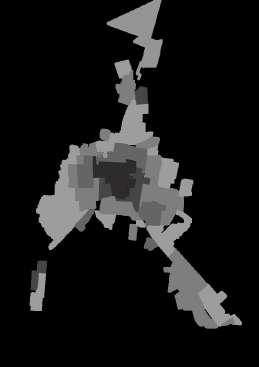

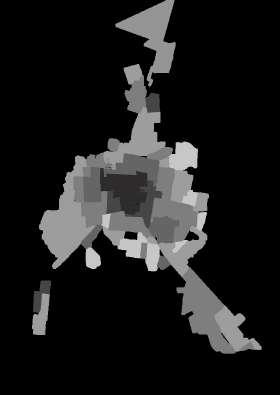

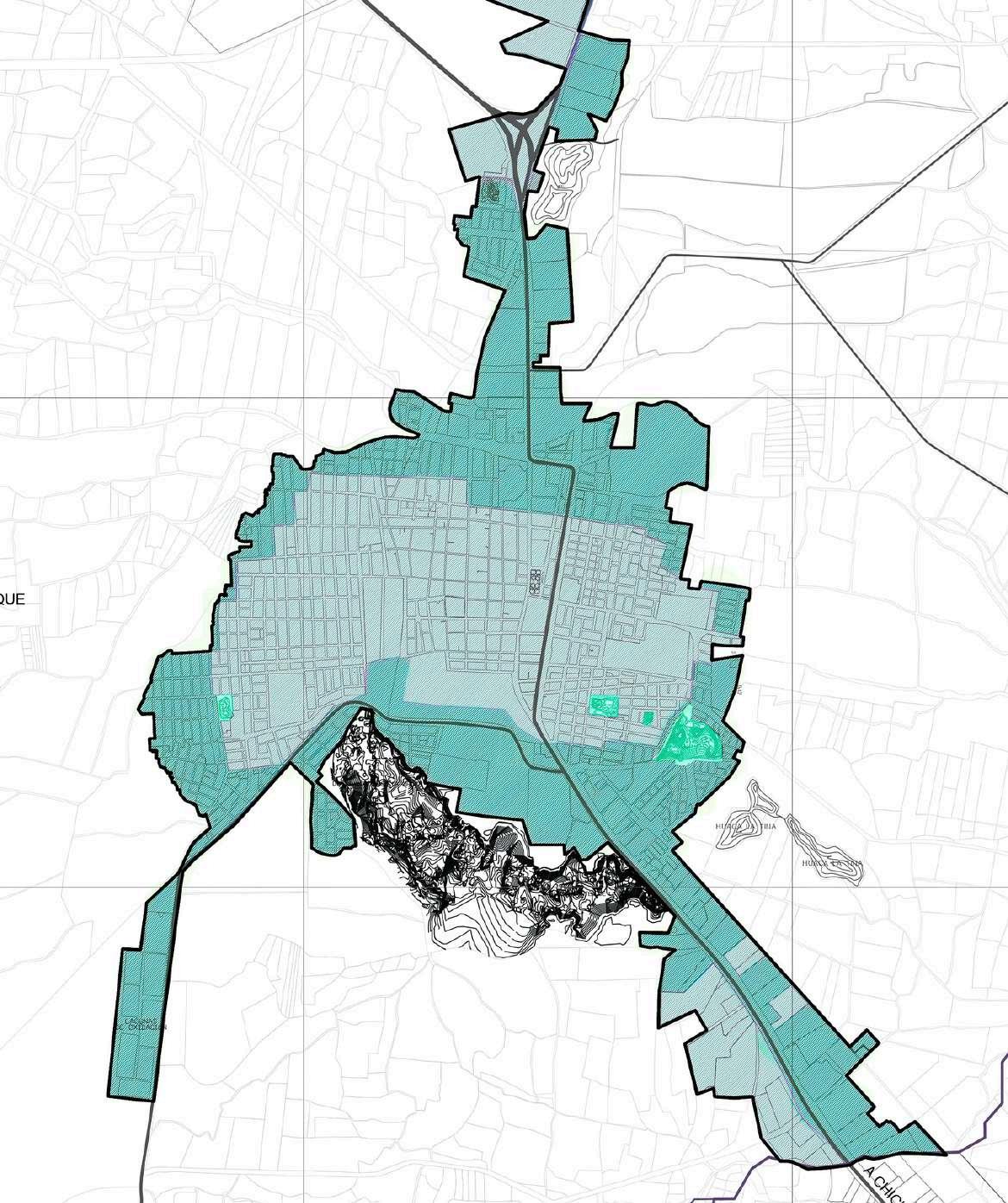

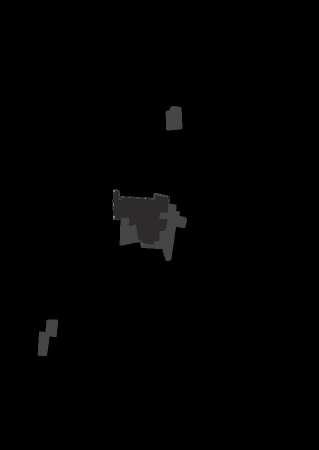

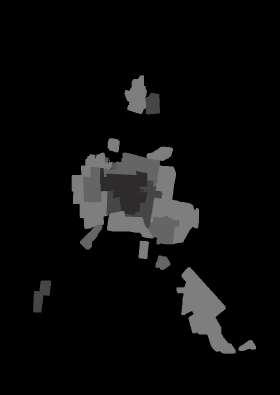

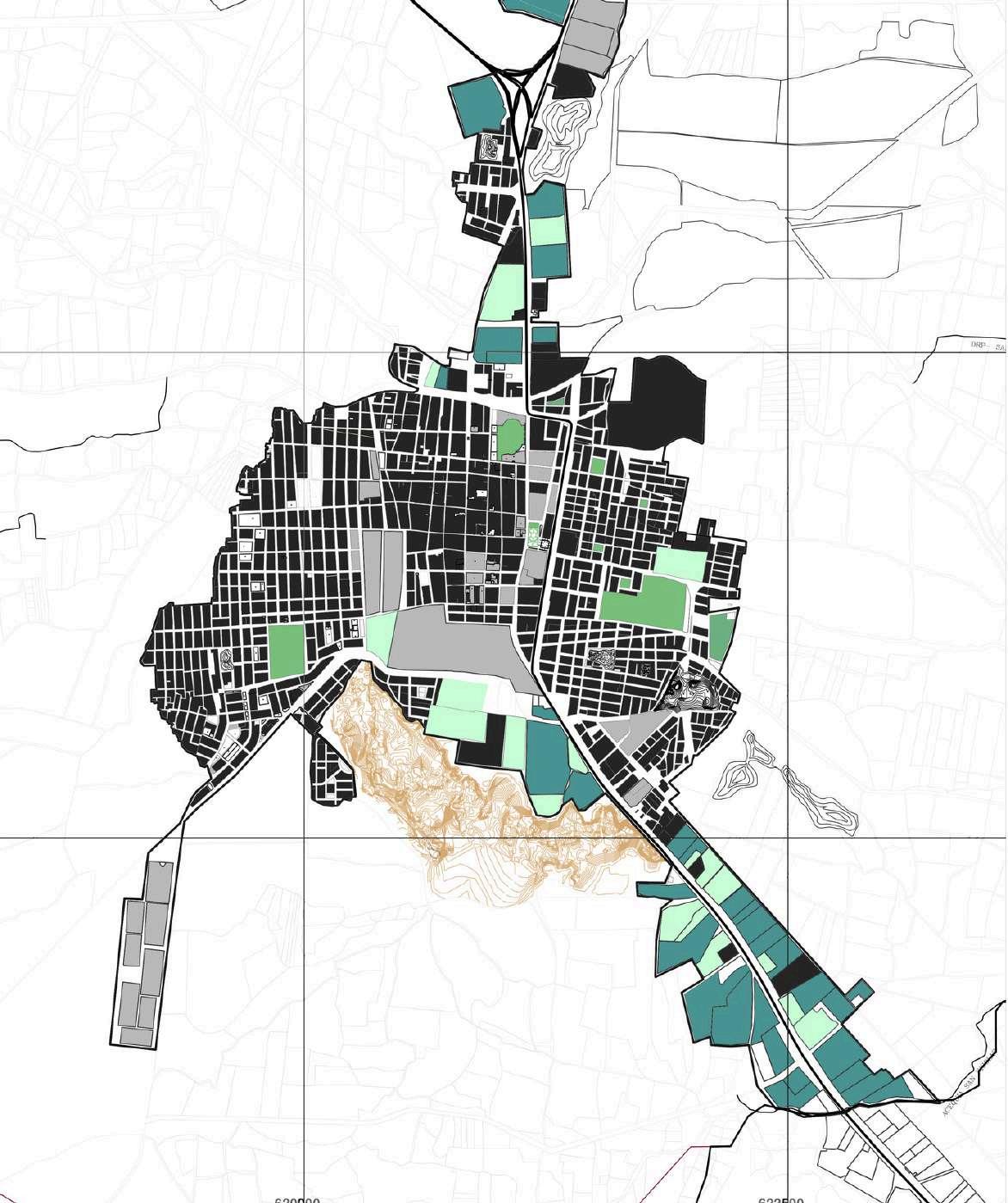

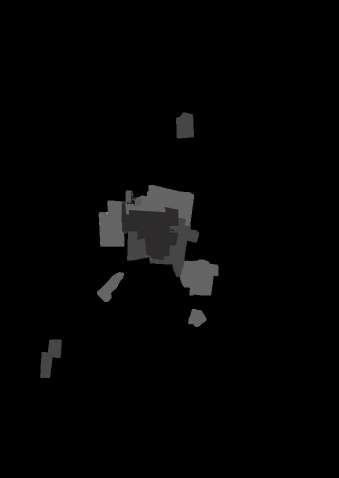

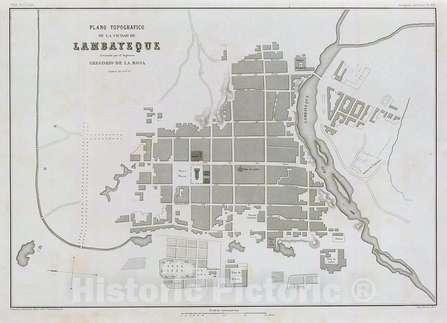

EVOLUCIÓN URBANA
La superficie territorial del departamento de Lambayeque es de 1431,30 kilómetros cuadrados (Km2), que representa el 1,1% del territorio nacional
ÁREA HABITADA: 36 50 Ha
Centro de la ciudadCasco h stórico
1929
POBLACIÓN 17 922
ÁREA HABITADA: 49 40 Ha 1973
POBLACIÓN: 35 042
ÁREA HABITADA: 380 00 Ha
1993
POBLACIÓN: 58 564
ÁREA HABITADA: 758 20 Ha
Se consolidó el área de la Un versidad de Pedro Ru z Gal o y algunas áreas industriales
Mayor lot zaciones por e este y noroeste de Hospital Belén
Este Parque de os Próceres de la Independencia, I E Iturregu , I E Nuestra Sra de Carmen Hosp tal Be én
Suoreste El cuartel Leoncio Prado, Demetrio Acosta y mater al de guerra
ÁREA HABITADA 158.00 Ha 2015
Por la explosión m gratoria
Oeste P J San Martín
Este P.J Santa Rosa, áreas de confluencia de las A V Ramón Castil a, HUamachuco
Crece zona urbana en la per feria

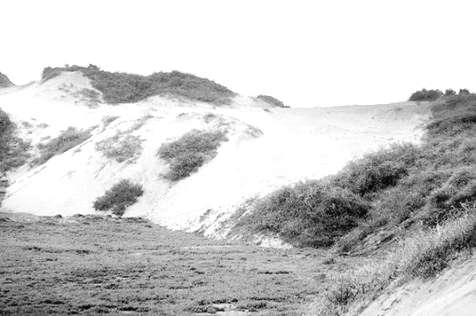

Oeste ocupación de algunas dunas Norte: carretera panamer cana sectores industria es
POBLACIÓN: 73 043
ÁREA HABITADA: 861 20 Ha
Este uso agrícola
Suroeste hab litaciones forma es e informales
Lambayeque a experimentado una transformación urbana significativa, pasando de un núcleo histórico consolidado a una expansión periférica acelerada, impulsada por hitos de infraestructura, la educación superior y la diversificación económica, lo que demanda una planificación urbana proactiva para gestionar el crecimiento y garantizar la sostenibilidad a largo plazo.
Noroeste Los Porta es, Galiea

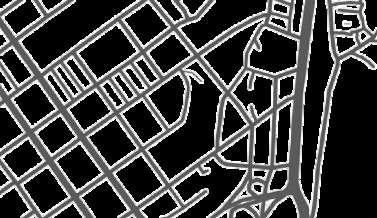

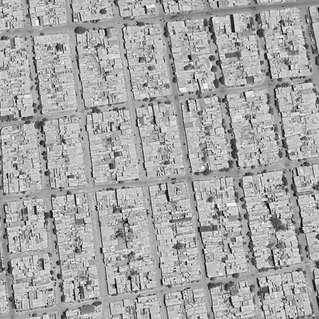

TRAMA URBANA
ANÁLISIS TRAMA URBANA
TIPLOGÍAS DE TRAMA USADAS
TRAMA RADIAL
Trama que gira entorno a un rad o especifico
TRAMA RACÍMO
Trama que se ram f ca hacia as demás calles
CONCLUSIÓN:
8.1. TRAMA URBANA
TRAMA IRREGULAR
Trama que se ramifica hacia las demás calles
TRAMA REGULAR
Trama la cual las calles se cortan perpendicularmente en ángulo recto
TRAMA LINEAL
Trama que se desarrolla a partir de una calle central o avenida de mayor tamaño
Sabiendo todos los tipos de tramas que presenta Lambayeque, nos da a entender que es una ciudad dinámica y adaptable a las necesidades de sus habitantes, ya sea economia, alimentacion, vivienda, etc. Ya que según la historia hemos visto que se desarrollo desde su punto central hacia los extremos, esto debido a lo mencionando anteriormente.

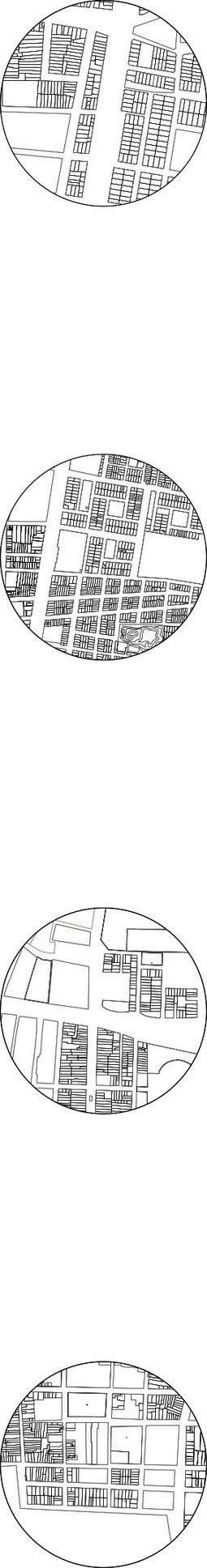

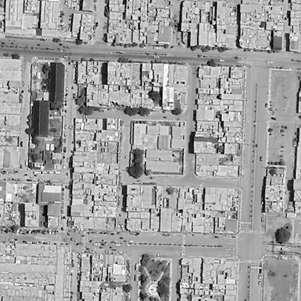

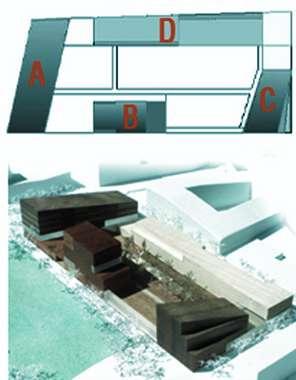

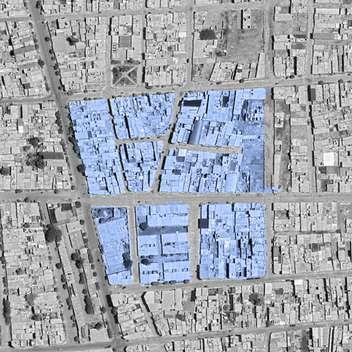

TIPOLOGÍA DE MANZANA
ANÁLISIS TIPOLOGÍA DE MANZANA
DE MANZANAS USADAS

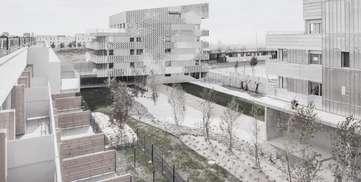

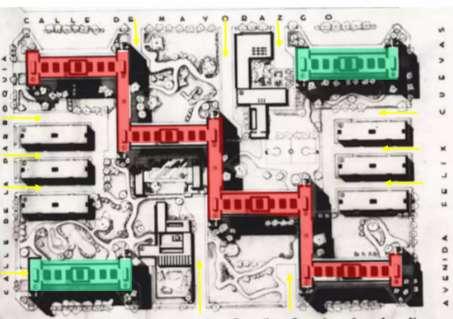

MANZANA ORTOGONAL1
De forma cuadrada o rectangular, con calles que se cruzan en ángulos rectos. Es común en ciudades planificadas como las de influencia colonial española. Predominante en la mayor cantidad de manzanas de esta ciudad.
Con formas y tamaños diversos, estas manzanas son el resultado de una urbanización sin planificación previa o adaptada a la topografía del terreno. Tienen una presencia notable en la ciudad de Lambayeque, especialmente en el centro histórico y sus alrededores

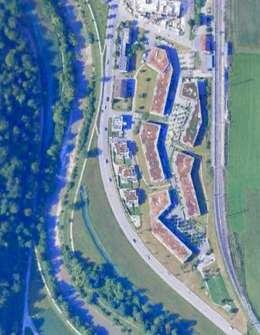

MANZANA AXIAL3
MANZANA IRREGULAR2 CONCLUSIÓN: TIPLOGÍAS
Con escasa presencia en la ciudad, este tipo de manzanas suele rodear una zona común o una manzana central, facilitando la conectividad. Su disposición se alinea a lo largo de ejes viales o infraestructuras clave.
El trazado urbano de Lambayeque combina una estructura colonial, una expansión moderna y un crecimiento informal. La tipología de las manzanas varía según su ubicación, a separar el centro histórico, áreas residenciales contemporáneas, y zonas comerciales e industriales

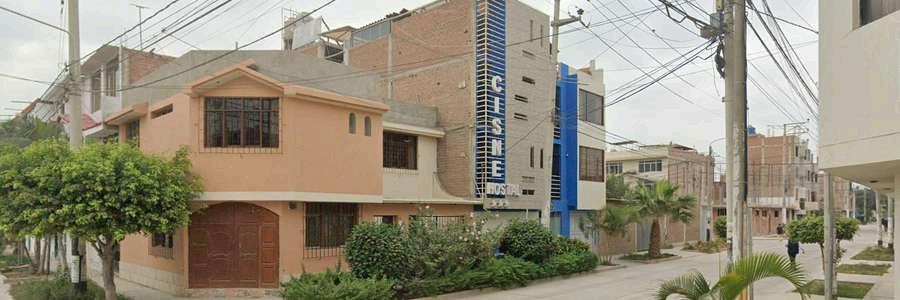

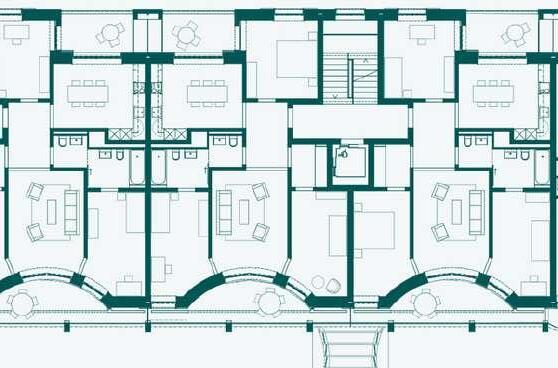

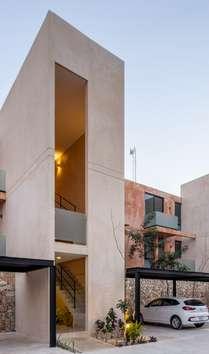

TIPOLOGÍA DE VIVIENDA
TIPOLOGÍA DE VIVIENDA
TOPOGRAFÍA DEL TERRENO
TIPOLOGIA UNIFAMILIAR
Uso Residencial El equipamiento según los datos recopilados en campo en cada uno de los sectores definidos y hecha la verificación al nivel de lotes, se ha podido determinar que el uso del suelo predominante en la ciudad de Lambayeque es el uso residencial (44.81%)

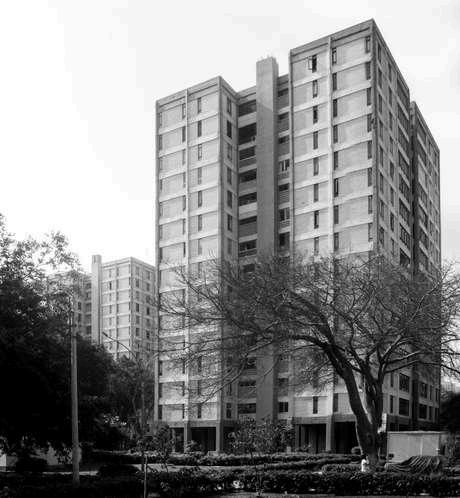

TIPOLOGIA RESIDENCIAL
La zona residencial de Lambayeque encontramos el 20 % de viviendas multifamiliares y edificios de si que van hasta los cinco pisos. MIientras donde vemos mayor residencial es cerca al centro histórico mantiene edificaciones bajas, mientras que en las zonas de expansión hay más viviendas en altura
RESIDENCIAS DE VIVIENDAS CALLE 2 DE MAYO
CALLE ENRIQUE BACA MATOS
CALLE DOS DE MAYO
CALLE DOS DE MAYO
CALLE BOLIVAR
CALLE DOS DE MAYO
CALLE RAMON CASTILLA
CALLE BOLIVAR
CALLE BOLIVAR
MATERIALIDAD DE VIVIENDA
ANÁLISIS MATERIALIDAD DE VIVIENDA
ANALISIS
MATERIALIDAD ÁREA (Has)
LADRILLO
En Lambayeque el 53.4 % de la población usa ladrillo por su resistencia y seguridad siendo común en zonas urbanas
LADRILLO + ADOBE
En Lambayeque, solo el 6.8 % de la población tiene acceso al uso de ladrillo y adobe en la construcción, reflejando una preferencia por materiales más modernos y resistentes.
ADOBE
En Lambayeque el 38.8 % de la población usa adobe debido a su bajo costo y tradición. Es un material térmico y accesible, pero su baja resistencia sísmica limita su uso en construcciones seguras, impulsando alternativas más resistentes.
ESTERA
En Lambayeque, el 1 % de la población utiliza estera en la construcción, reflejando su bajo costo y facilidad de acceso, aunque con poca resistencia y durabilidad.

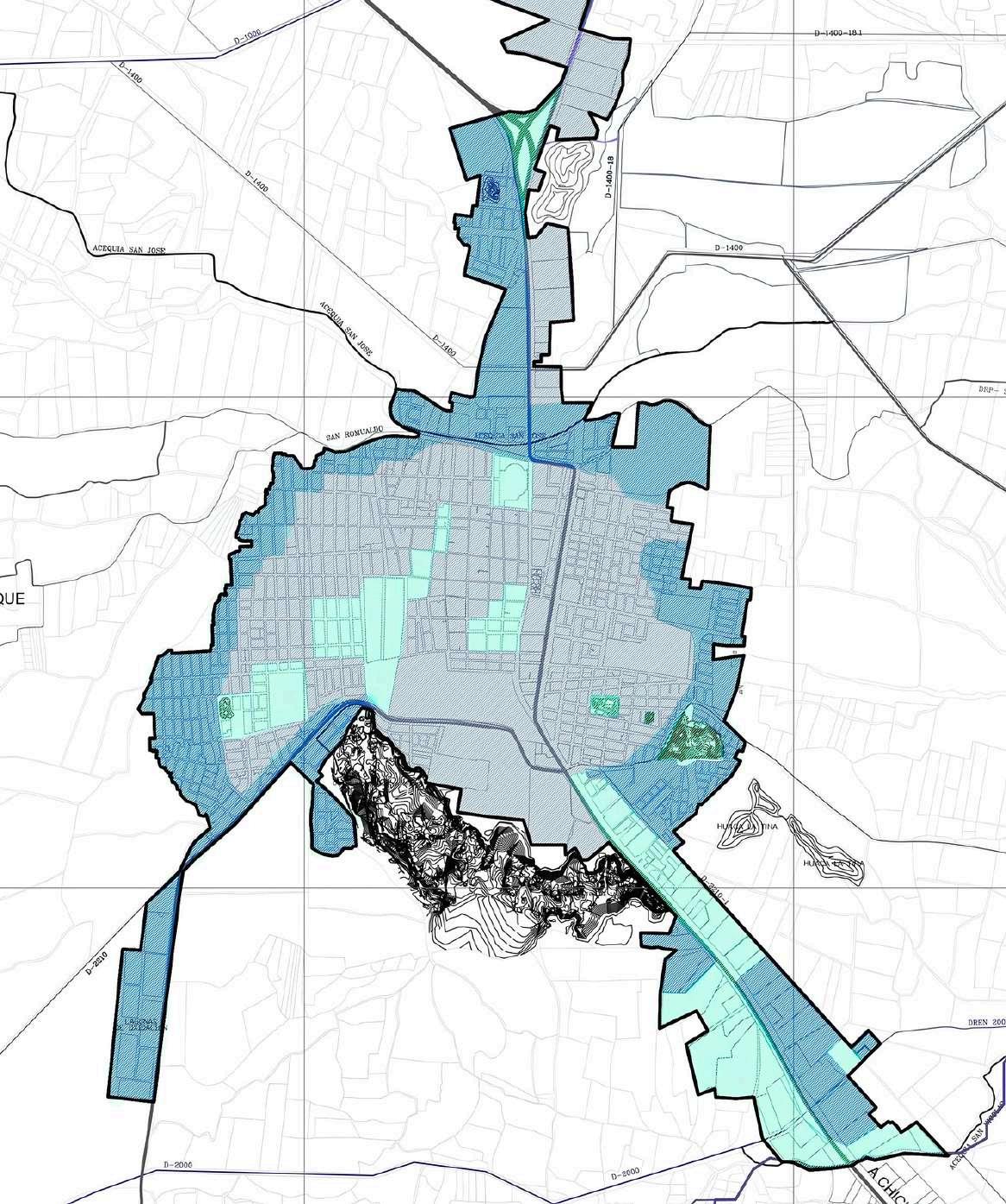

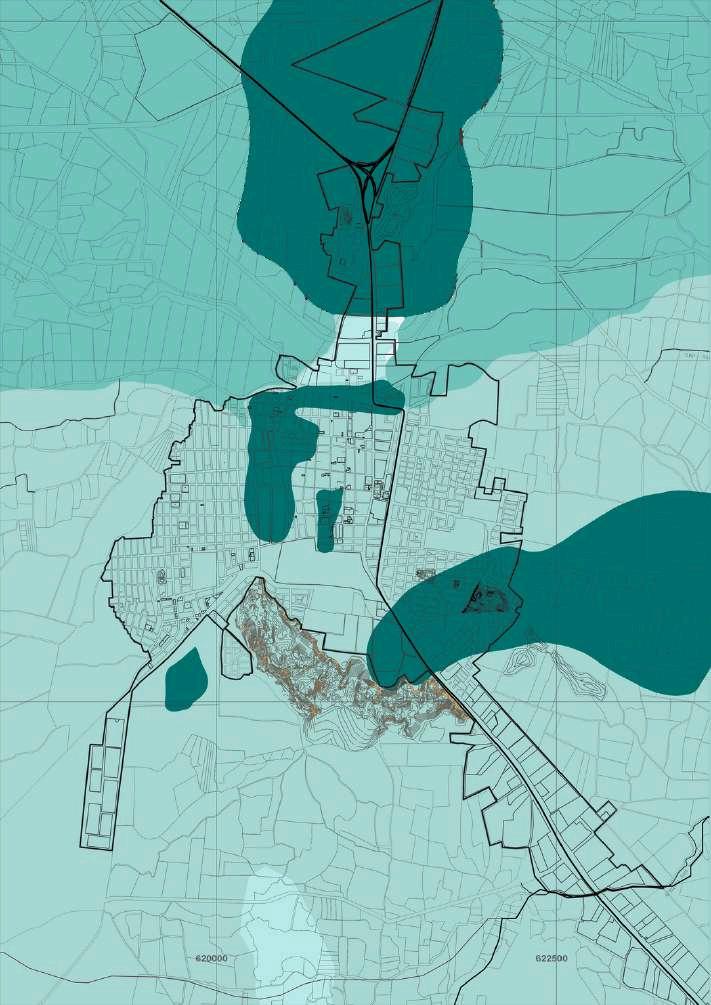

MAPA DE RIESGOS
ANÁLISIS MAPA DE RIESGOS 09
9.1 NIVEL DE PELIGROSIDAD EN EL TERRENO
MUY ALTO
ALTO
MEDIO
Desborde de canales y drenes. Inundación de zonas llanas y deprimidas, sin drenaje pluvial. Suelos altamente expandibles. Erosión - hundimientos (rellenos).
Zonas inundables por lluvias con cortos tiempos de concentracion. Suelos posibilitan drenaje natural y son de baja a media expansibilidad. Sobre carga y desborde de drenaje urbano
Terrenos de mayor cota topografica. Drenaje natural evacua aguas de lluvia. Erosion moderada de suelos

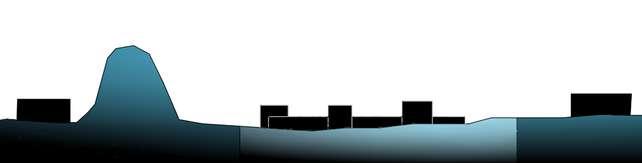

CORTE A
Ligera pendiente hacia las afueras de la ciudad y lejos del dren, pero sin sistema de drenaje pluvial
CONCLUSIÓN:
Esta capa desempeña un papel clave en la construcción de comunidades más resilientes y en la promoción de un desarrollo urbano seguro y sostenible En la ciudad de Lambayeque, el elevado nivel de peligrosidad se debe a la topografía del terreno, la falta de sistemas de drenaje pluvial, la naturaleza del suelo y la proximidad a los drenajes y al río

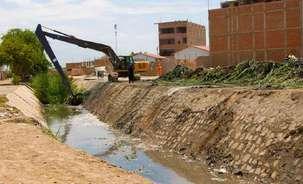

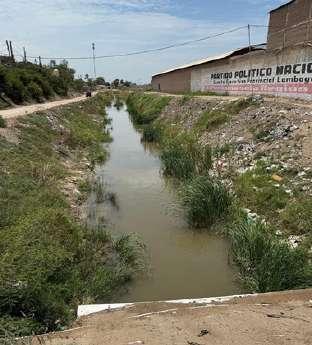

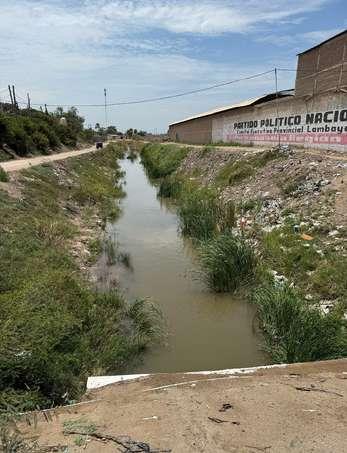

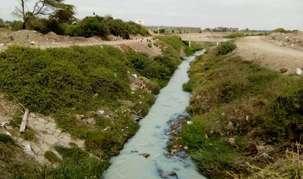

Viviendas cerca a las orillas del dren
HUACA LOS CHINOS
9.1
NIVEL DE VULNERABILIDAD ANÁLISIS MAPA DE RIESGOS
MUY ALTO
Viviendas precarias, terrenos inundables, alta salinidad de suelos, cerca a canales obstruidos ALTO
Viviendas antiguas o sin procedimiento constructivo adecuado, drenaje pluvial inexistente Escasas medidas de prevención.
MEDIO
Exposición a erosión hídrica. Edificaciones con mejores procedimientos de construcción. Áreas de mayor nivel topográfico
FOCOS INFECCIOSOS
En algunas áreas de la ciudad, las ligeras pendientes provocan que, durante las lluvias, el agua se acumula en ciertos puntos, formando charcos. Este problema se agrava debido a la falta de un sistema de drenaje pluvial adecuado.
Con frecuencia, los ciudadanos arrojan basura a la orilla de los drenajes de irrigación, lo que no solo genera un foco de contaminación, sino que, con el tiempo, también puede causar obstrucciones en el flujo del agua, aumentando el riesgo de inundaciones.
Contaminación residual Zonas inundables
Dren 2210
Cerca del 50% de la población es altamente vulnerable debido a la falta de drenaje pluvial, esencial para prevenir el empozamiento de agua en esta zona lluviosa. Este problema, agravado por la topografía del terreno, genera focos infecciosos. Además, la contaminación se concentra en la periferia de la ciudad, donde las familias arrojan desechos cerca de los drenajes
LEYENDA
ESPACIO PÚBLICO
ANÁLISIS ESPACIO PÚBLICO
CONCLUSIÓN:

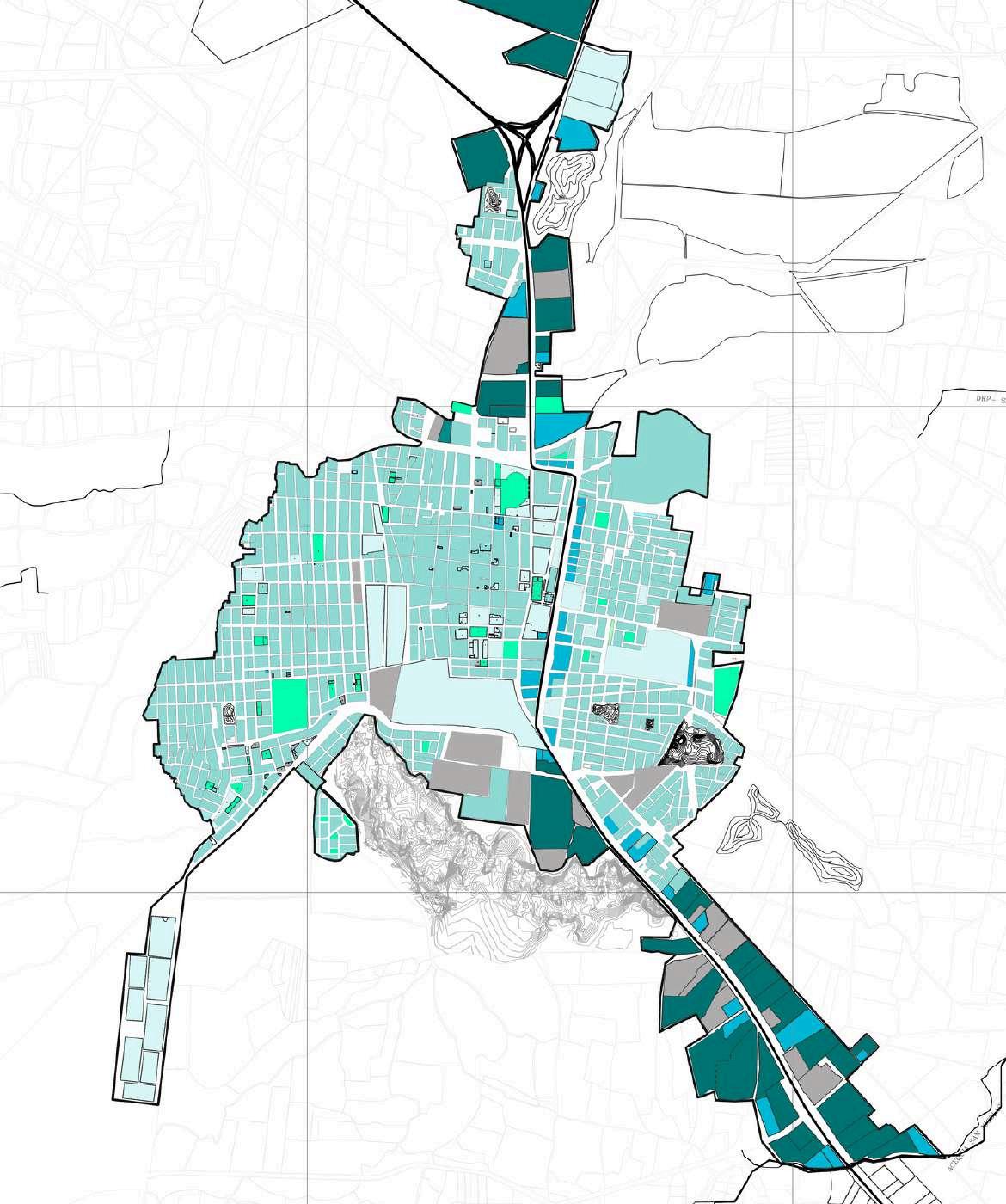

10.1. USO DE SUELOS
Montes de la virgen

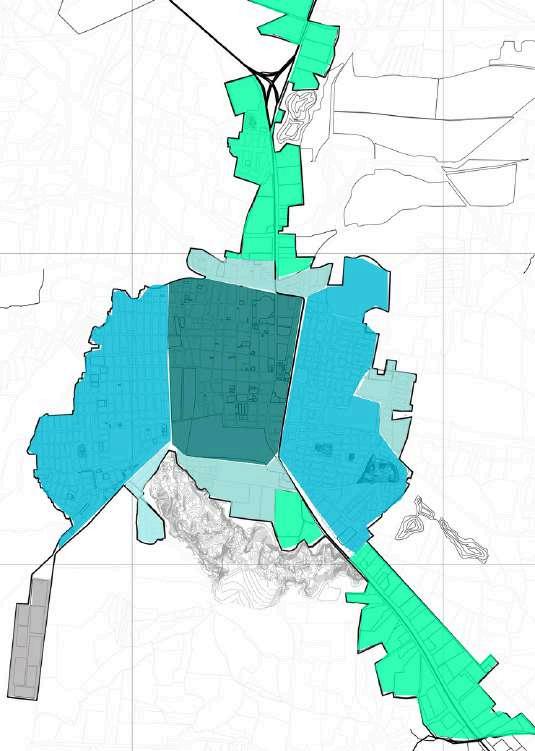

10.2. ZONIFICACIÓN

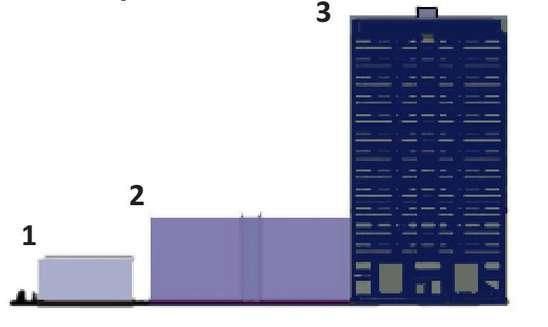

DENSIDAD ALTA Lotes frente a las vías principales y secundarias
DENSIDAD MEDIA Lotes de expansión urbana con frente a vías locales
DENSIDAD BAJA Áreas libres y que se encuentran cerca al área monumental
INDUSTRIAL Plantas procesadoras de café y frutas, molinos de arroz y granos, taller de maestranza municipal
OTRO Uso especial
El centro de la ciudad es donde presenta una mayor densidad, no solamente por la antigüedad sino por la concentración de actividades urbanas, e industria a los alrededores. Este enfoque estructurado permite un crecimiento ordenado, requiriendo estrategias para garantizar sostenibilidad y calidad de vida a largo plazo
Terreno libre
Otros usos

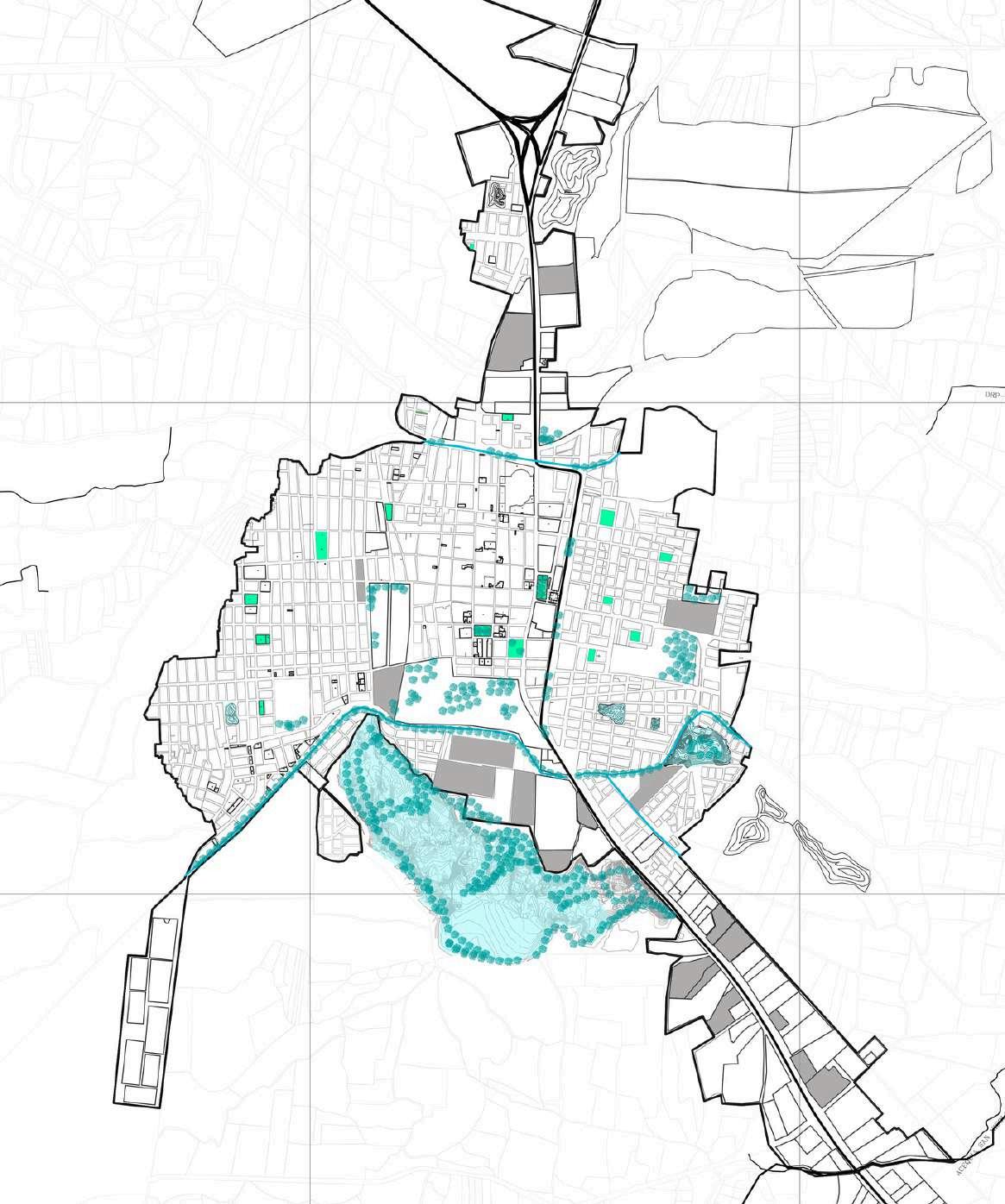

AREAS VERDES
ANÁLISIS AREAS VERDES
11.1. ARBOLADO
La ciudad cuenta con 12 62 has de areas verdes, indice de 2 5 m2/hab Muy debajo del estandar normativo de 46 85 has (8m2/hab)
Ciudad
60 % Y 90 % DE SOMBRA
CONCLUSIÓN: Existe un deficit de zonas verdes en la zona monumental de Lambayeque segun datos proporcionados por el pdu de la ciudad. Nuestro proyecto, podría ser una solución eficaz para incrementar estos espacios, mejorar la calidad de vida de los habitantes y promover la sostenibilidad
LEYENDA
Rio Lambayeque

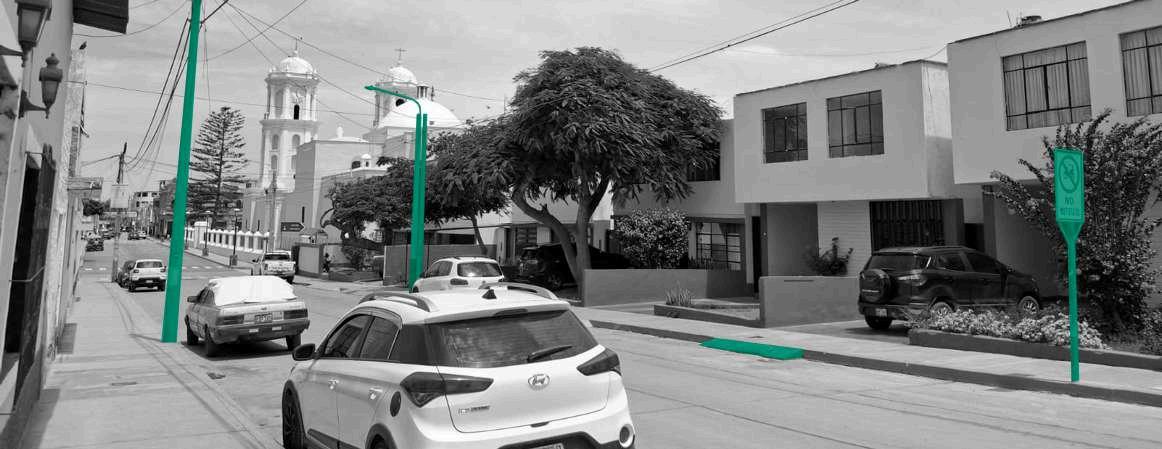

MOBILIARIO URBANO
ANÁLISIS MOBILIARIO URBANO

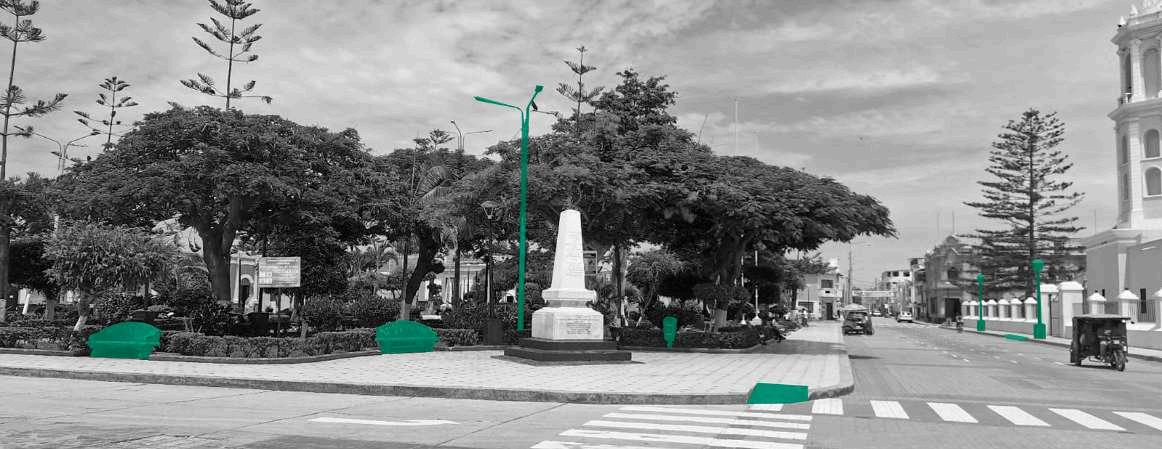

6.2. TIPOS DE MOBILIARIO
La ciudad de Lambayeque presenta como todas las ciudad un mobiliario urbano determinado, como por ejemplo en la gran mayoría de ciudades presenta mobiliario común, como bancas, faros, entre otros. Pero en este grafico presentamos de donde proviene las mayores cantidades de mobiliario
Bancas y faros Semáforos
Pape eras Rampas
Butacas Juegos infantiles
Arcos

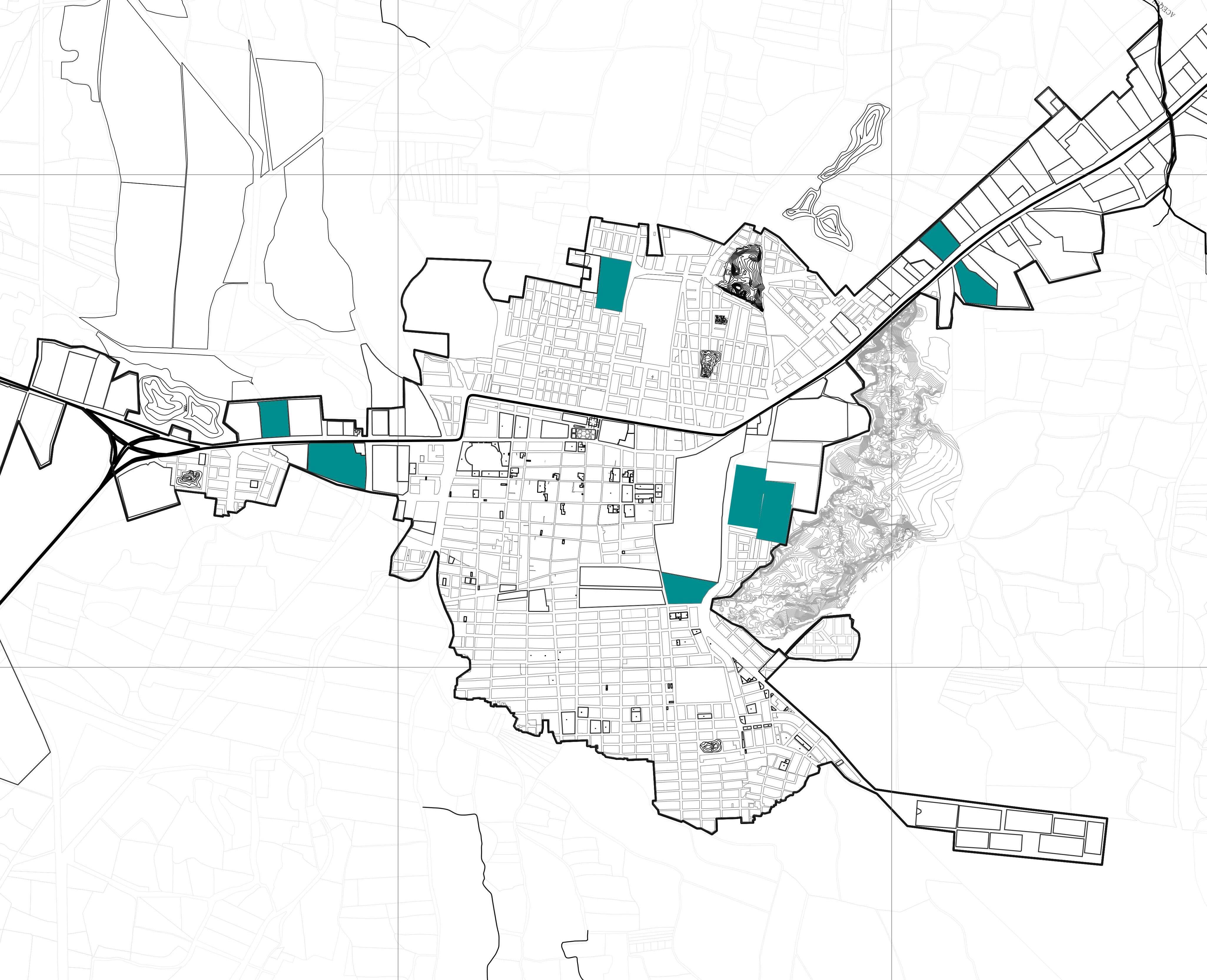

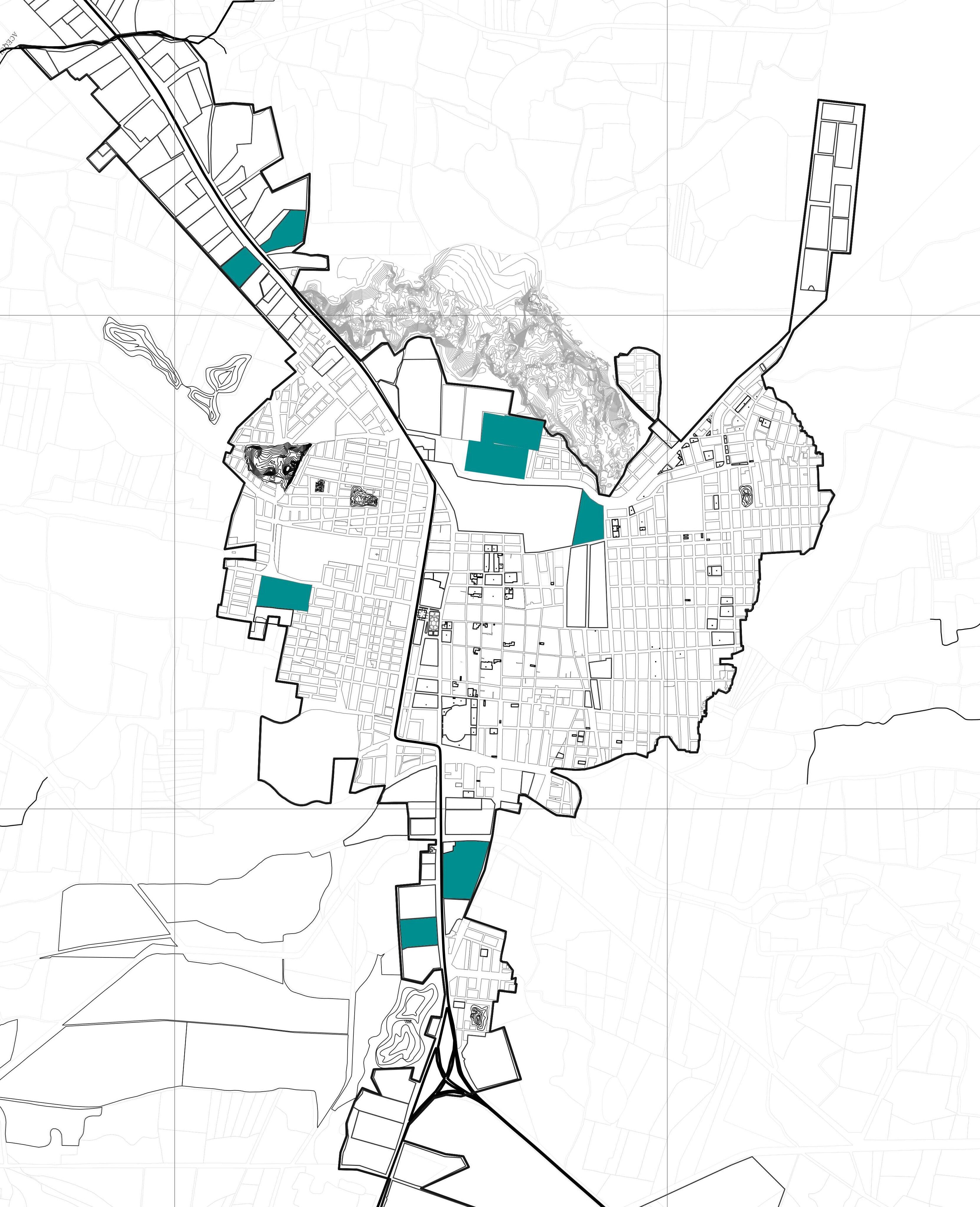

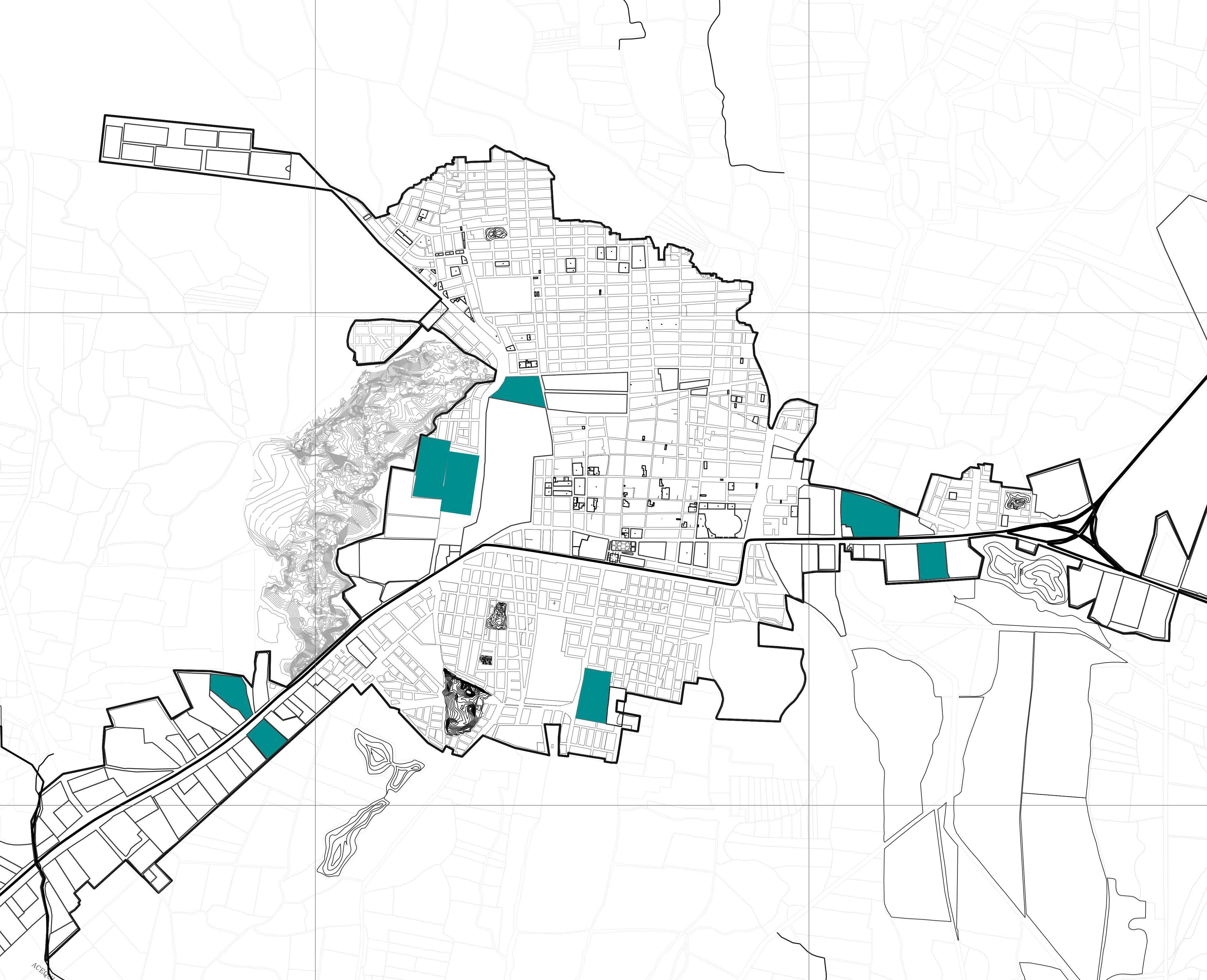

VACIOS URBANOS
ANÁLISIS VACIOS URBANOS
CONCLUSIÓN:
AREA DE RECREACIÓN LEYENDA
AREA TECHADA
AREA INDUSTRIAL
AREA LIBRE
AREA PARA OTROS USOS
Encontramos mayor cantidad de area con un uso adecuado, como el caso del centro y costados de la ciudad, podemos observar que la expansion urbana se da hacia los costados de la ciudad y no hacia los extremos debido a las dunas como condicionante geografico.

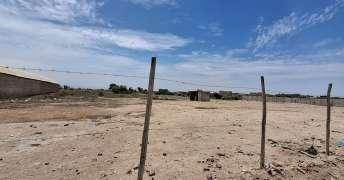

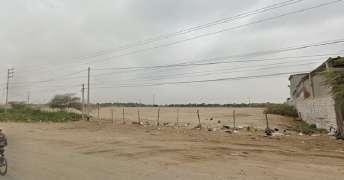

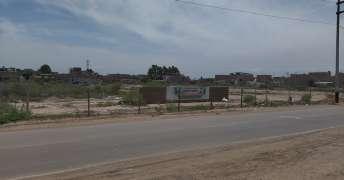

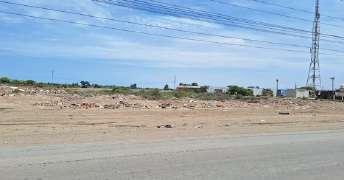

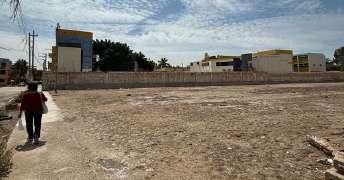

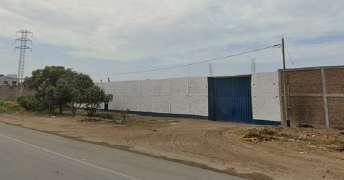

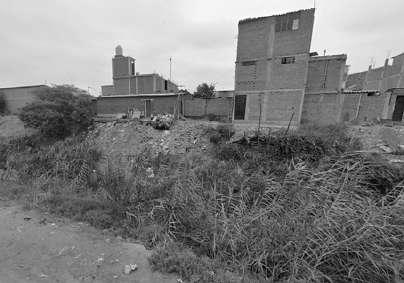

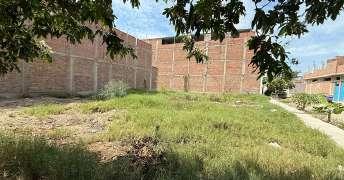

ANALISIS DE TERRENOS LIBRES
VACIOS URBANOS
Área: 26528 m2
Forma: cuadrangular
Equipamiento: Grifo, industrial
Tipo de suelo: arcilla de baja plasticidad
Área: 53227 m2
Forma: tropezoidal
Equipamiento: Grifo, industrial
Tipo de suelo: arcilla de baja plasticidad
Área: 29850 m2
Forma: trapezoidal
Equipamiento: Educación, salud
Tipo de suelo: arcilla de baja plasticidad
Área: 92799 m2
Forma: rectangular
Equipamiento: Educación, industrial
Tipo de suelo: arcilla de baja plasticidad
Área: 41702 m2
Forma: rectangular

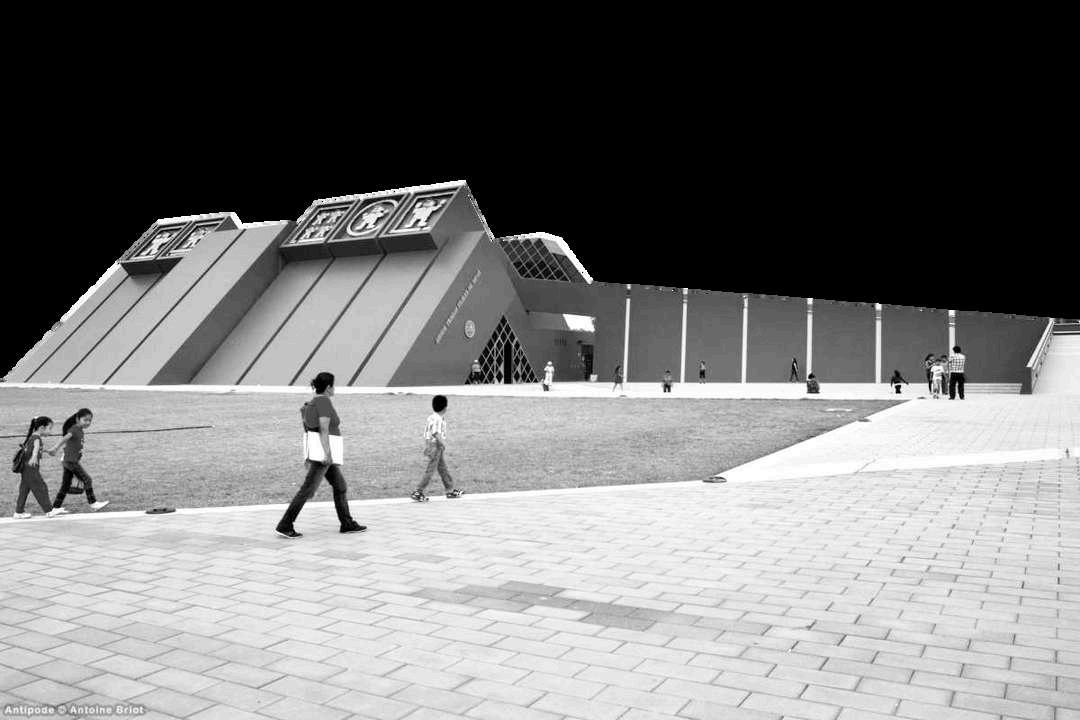

Equipamiento: Otro uso(Museo)
Tipo de suelo: arcilla de baja plasticidad
Área: 21276 m2
Forma: cuadrangular
Equipamiento: Industrial
Tipo de suelo: arcilla de baja plasticidad
Área: 28121 m2
Forma: irregular
Equipamiento: Industrial
Tipo de suelo: arcilla de baja plasticidad
REFERENTES
VIVIENDAS EN TOULOUSE

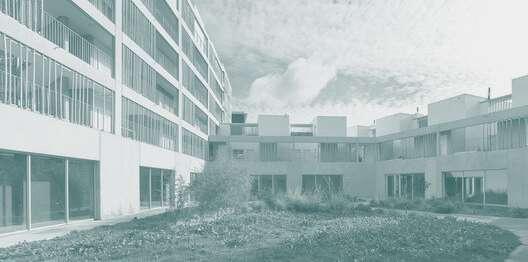

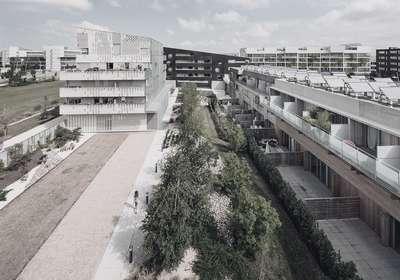

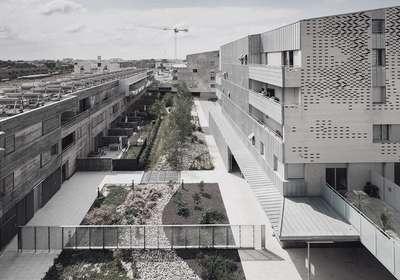

Este conjunto residencial se compone de cuatro volúmenes independientes (A, B, C y D) organizados alrededor de un jardín semi-privado, buscando optimizar las condiciones habitacionales de cada unidad y fomentar la interacción comunitaria.
Architects:
Mateo
Arquitectura Area: 13628 m²
City: Toulouse
Country: France
CARACTERISTICAS:
Diseñoindividualizado:Cadaedificioadaptándosealasnecesidadesespecíficasdelos apartamentos.

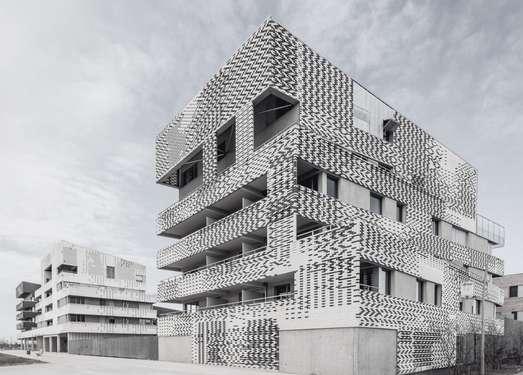

Materialidad diferenciada: Los edificios A, B y C están revestidos con ladrillos blancos y negros en proporciones variables, mientras que el edificio D, más bajo y ligero, está construidoenmadera
Integraciónpaisajística:Eljardíninterior,presentaespeciesautóctonasyundiseñoque imita el serpenteo del río, creando un espacio verde que conecta los edificios y mejora lacalidaddevidadelosresidentes.
Este proyecto destaca por su enfoque en la artesanía constructiva, utilizando materiales y técnicas que aportan una dimensión sensible al espacio, mejorando las relaciones humanas y la experiencia cotidiana de los habitantes
CONJUNTO RESIDENCIAL SAN FELIPE
La residencial de san felipe es un conjunto ubicados en el distrito de jesús maría, lima, perú. La Residencial San Felipe es un conjunto de edificios multifamiliares para clase media.
FICHA TÉCNICA
NOMBRE DEL PROYECTISTA: Henri Ciriani
PROMOTOR: Junta Nacional de Vivienda
FECHA DEL PROYECTO: 1962-1963
FECHA DE CONSTRUCCION: 1963-1965
SUPERFICIE DE LA PARCELA: 260,236.00 m2
SUPERFICIE CONSTRUIDA:
DIMENSIONES GENERALES: 180x180 metros lineales
ALTURA Y NUMERO TOTAL DE PLANTAS: 14 niveles + sótano
OCUPACION DEL EDIFICIO: Comercio y Vivienda
MATERIALES: Concreto Armado, Concreto Expuesto
ESTADO DE CONSERVACION: Buena

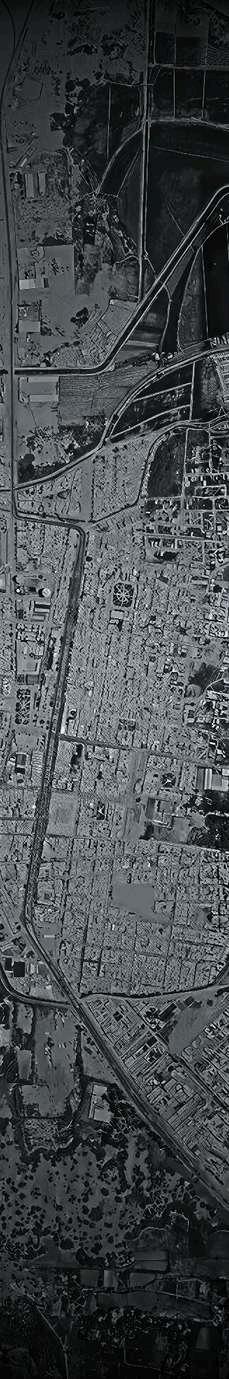

UBICACIÓN - EMPLAZAMIENTO
COMPOSICIÓN
CONCEPTO
Plantea un núcleo de vivienda que contiene 268 domicilios

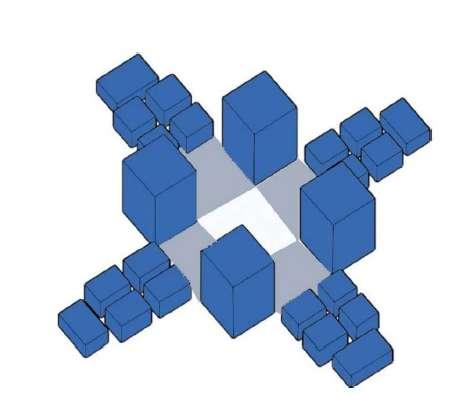

Organizacion en forma de Cruz Griega. Presenta ortogonalidad , dejando un espacio central llamado agora . Su planteamiento geometrico genera orden y unidad
La busqueda de una espacialidad continua y fluida.
Construir en altura representa dejar mayor área libre, mpactar menos la tierra, y lograr un mejor espacio urbano dedicado al peatón.

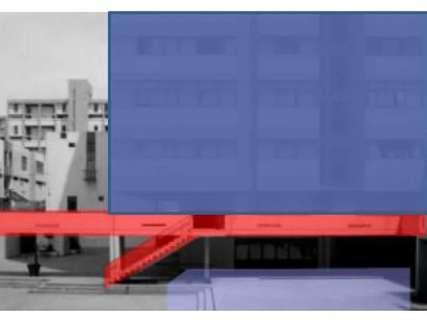

ESTRATEGIAS
1.- ADOSADOS: Contienen viviendas unifamiliares teniendo un nivel de esca a mas ba o
2.- BLOQUES: Contienen las viviendas duplex se conectan con las calles aereas.
3.- TORRES: Dan a proyecto un aspecto de espacio cerrado

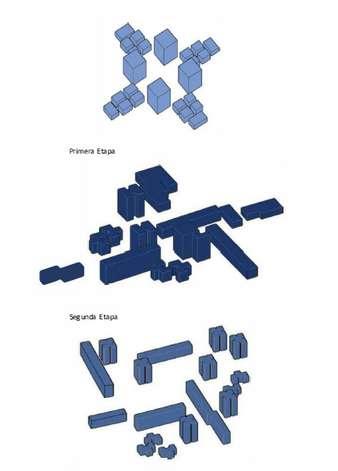

Primera etapa
Primera etapa
Segunda etapa
Tercera etapa
LIMA METROPOLITANA DISTRITO DE JESUS MARIA RESIDENCIAL SAN FELIPE
FLATS EN TORRE
DUPLEX SUPERPUESTOS
VIVIENDAS EN H LERAS
PROYECTO DE VIVIENDA OBERZELG
Arquitectos: Esch Sintzel
UBICACIÓN - EMPLAZAMIENTO
Architekten
Area: 27100 m²
Ciudad: Winterthur
Pais: Suiza
Año: 2018

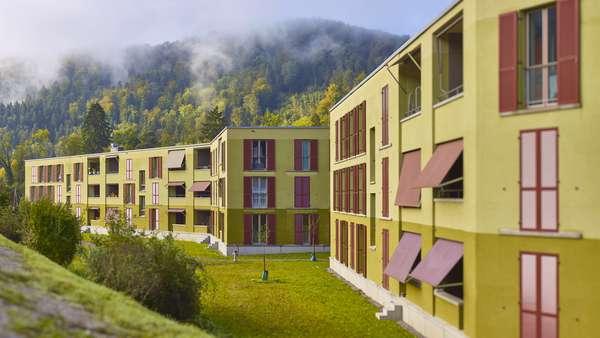

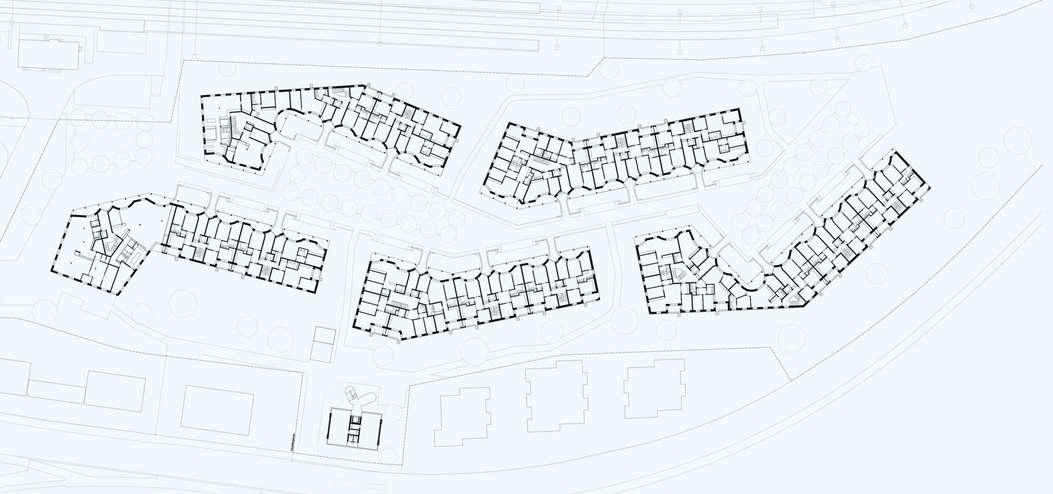

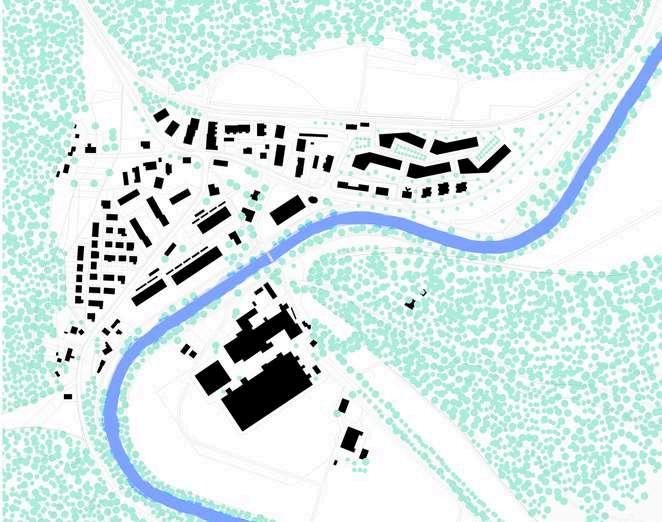

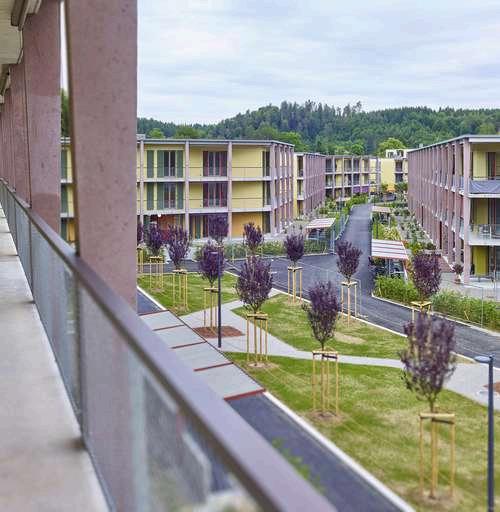

Sennhof, aunque pertenece a Winterthur, está geográficamente aislado, formando un enclave rural en el valle del río Töss. El río define la topografía y alinea los edificios, la carretera, la vía férrea y los límites forestales con su flujo.
El proyecto sigue la dirección del flujo del río Töss Esta alineación no solo respeta la topografía natural, sino que también optimiza la integración del entorno

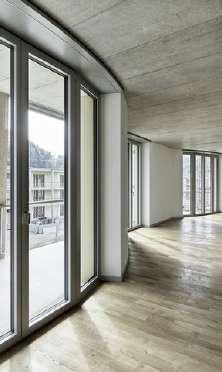

La arqu tectura combina una estét ca min ma ista con una funciona idad eficiente Los espacios son amplios y lum nosos aprovechando al máx mo la luz natural y las vistas del valle

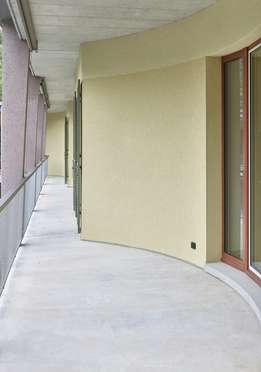

Este proyecto se concibe desde los espacios públicos, y estos se diseñan expl citamente como espacios urbanos a aire ibre que nteractúan como una secuenc a de p azas y cal ejones.
PROYECTO DE VIVIENDAS CORAZÓN DE TIERRA
UBICACIÓN

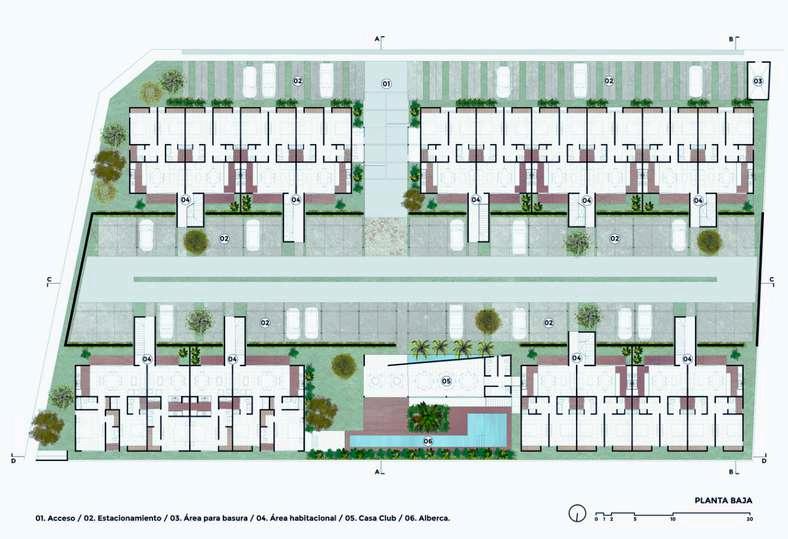

EMPLAZAMIENTO
Arquitectos: P11 Arquitectos
Area: 5780 m²
Ciudad: Mérida, Yucatán
Pais: Mexico
Año: 2020
El Complejo de Viviendas Corazón de Tierra (P11 Arquitectos, 2020) en Mérida integra 54 unidades con ventilación natural y materiales locales, optimizando el confort térmico.
ESTRATEGIAS

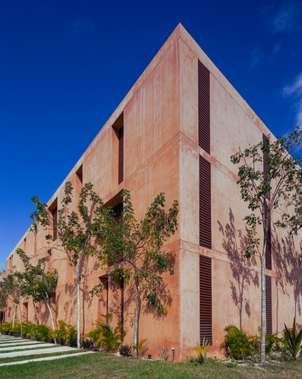

Uso de materiales locales: Chukum y piedra de la región para integración con el entorno y bajo mantenimiento.
El Complejo de Viviendas

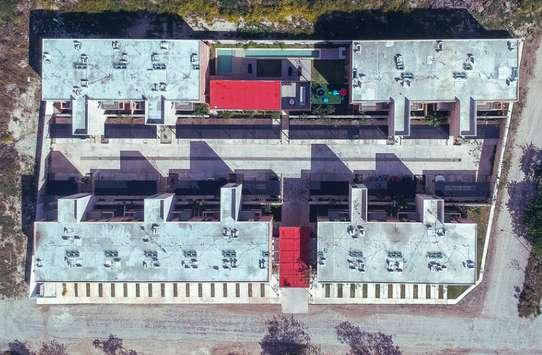

Corazón de Tierra se ubica en Mérida, Yucatán, en un terreno de 4,700 m² con orientación norte-sur. Su diseño aprovecha los vientos predominantes para mejorar la ventilación y se integra al entorno con materiales locales.

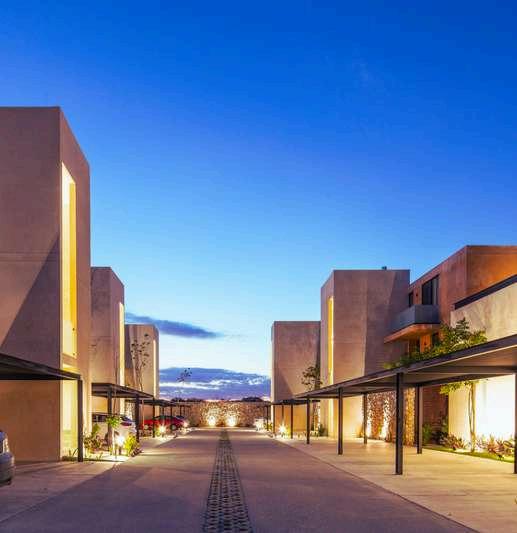

Fragmentación del volumen: Divide el conjunto en cuatro bloques con espacios intermedios ("grietas") que mejoran la circulación y la ventilación natural.

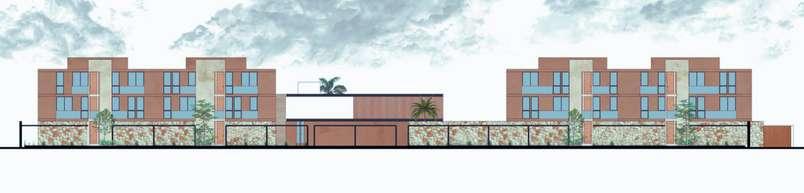

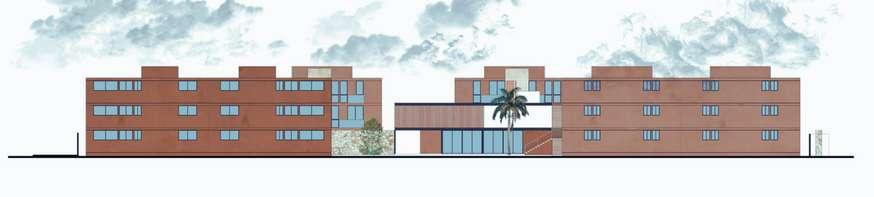

CORTES

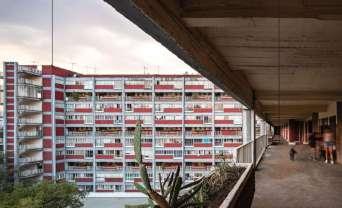

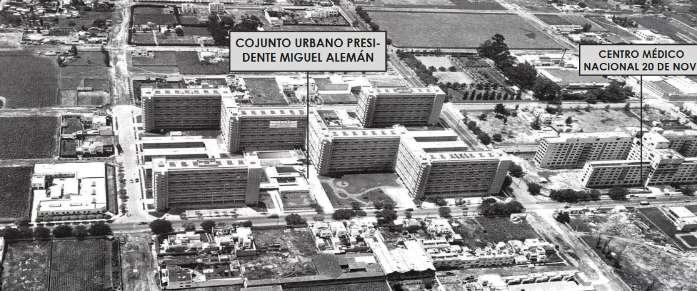

CONJUNTO URBANO PRESIDENTE MIGUEL ALEMÁN - MARIO PANI
También conocido como Multifamiliar Alemán (CUPA) es un conjunto habitacional ubicado en la Ciudad de México. Primera aplicación del funcionalismo arquitectónico de Le Corbusier, basado en la Ville Radieuse.
FICHA TÉCNICA
CIUDAD: Distrito Federal, México.
BARRIO: Colonia del Valle, al sur de Ciudad de México
ARQUITECTO: Mario Pani
AÑO DE CONSTRUCCIÓN: 19471949
SUPERFICIE: 40 000 M2
NÚMERO DE EDIFICIOS: 15 unidades.
NÚMERO DE VIVIENDAS: 1080 unidades.
MATERIALIDAD: Concreto y ladrillo.
DENSIDAD: 270 viv/Ha
UBICACIÓN - EMPLAZAMIENTO
COMPOSICIÓN

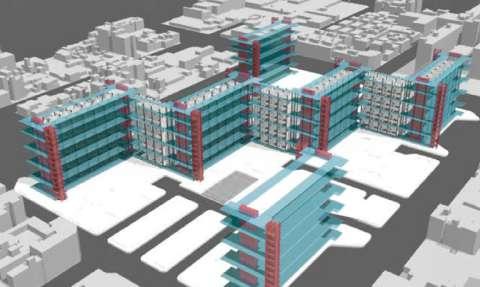

De los nueve edificios altos: siete se hallan ligados en zigzag
Los dos restantes se encuentran paralelos a cada último edificio que componen el zigzag.
Accesos
ESTRATEGIAS
VISUALES MEDIANTE BALCONES
VIV ENDAS A PARTIR DEL SEGUNDO NIVEL
COMERCIOS VARIADOS
Formado por 15 edificios ubicados en los extremos y en la parte central se encuentra una forma de zig zag.
Terreno dividido en dos partes debido al edificio central, generando dos espacios públicos amplios.
Definido por ser continuo y ortogonal. El contexto cuenta con todos los servicios.
TERRAZAS COMPARTIDAS
CIRCULACIONES HORIZONTALES

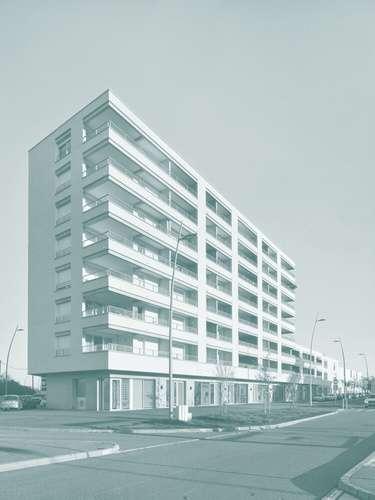

COMPLEJO RESIDENCIAL SPORTING OVERVIEW - TAILLANDIER ARCHITECTES ASSOCIÉS
ZAC Andromède es una zona de desarrollo urbano situada entre las ciudades de Blagnac y Beauzelle que acogerá nuevos barrios residenciales, así como actividades de alto valor paisajístico y medioambiental.
UBICACIÓN
Blagnac, Francia
Area: 10393 m²
Año: 2020
Esta distribución busca aprovechar las diferentes orientaciones y vistas distintivas que ofrece la ubicación de la esquina al tiempo que desglosa la lectura del volumen de forma sencilla.

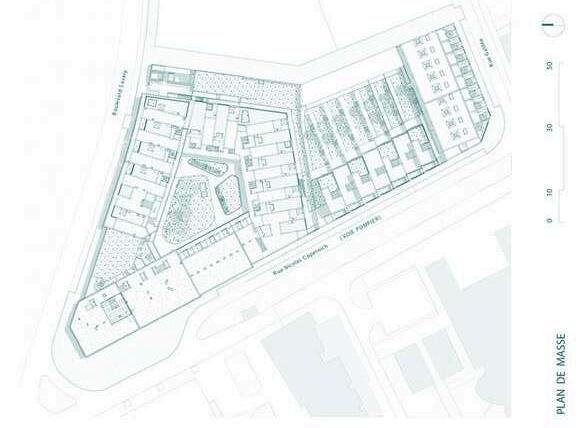

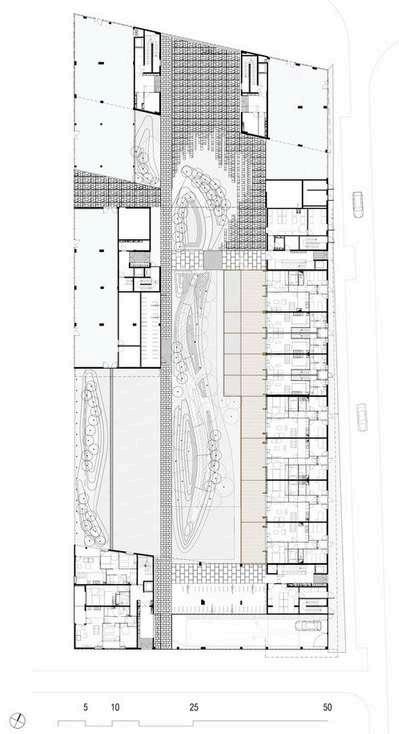

EMPLAZAMIENTO - DISTTRIBUCIÓN
El resto de la parcela está ocupada por 16 viviendas, 7 de ellas con jardines orientados al interior del sitio y 9 con patios de acceso que proporcionan un amortiguador y cierto grado de intimidad con la calle.
ESTRATEGIAS

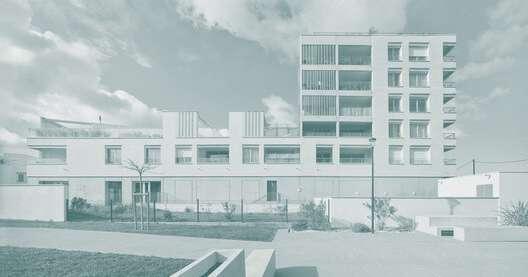

La parcela 19A disfruta de una ubicación en esquina muy visible frente a amplios espacios abiertos. Mirando hacia la explanada de la escuela secundaria SaintExupéry y el Cours Barricou, el proyecto presenta un ángulo asertivo y una geometría cónica resultante de la forma del sitio.
INTERIOR
La transición hacia la escala inferior de las casas adosadas y la construcción existente y nueva en las parcelas circundantes comienza con un ala sur que desciende a una escala con una planta baja más 1 o 2 niveles superiores

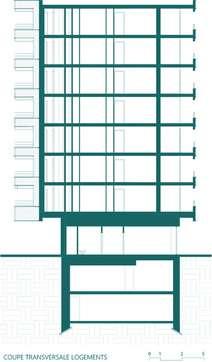

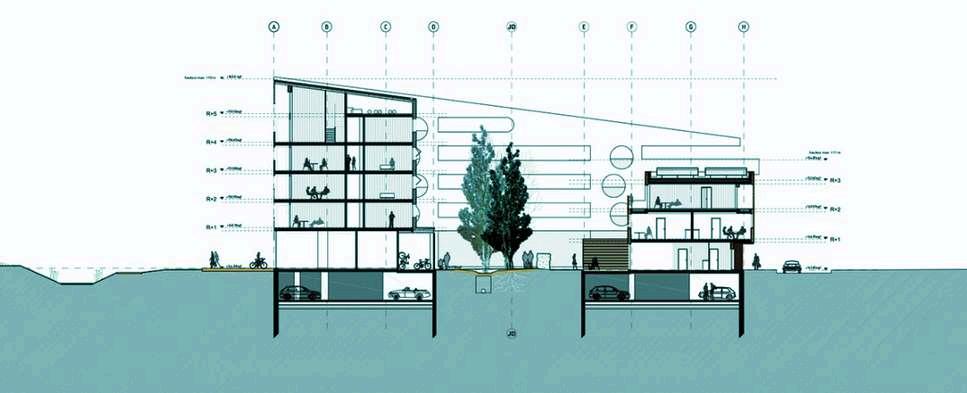

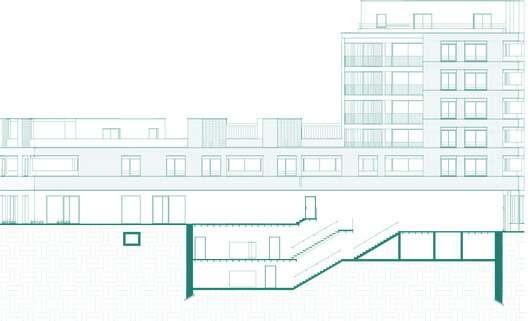

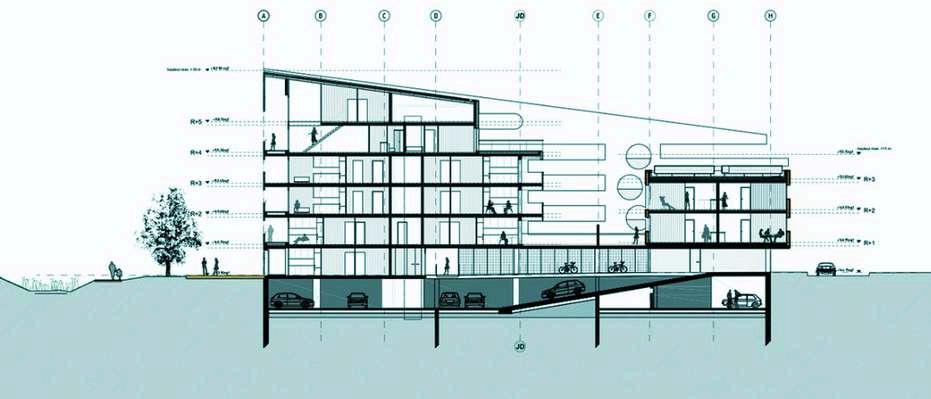

CORTES
