Experia IR Setup - Spanish Version

Creando su Espacio de Realidad Inmersiva

Así que ha decidido que quiere un Espacio de Realidad Inmersiva y quiere saber por dónde empezar

Esta guía tiene como objetivo ayudarle a crear su Espacio de Realidad Inmersiva y a sacar el máximo partido de este nuevo y apasionante ámbito, evitando al mismo tiempo las complicaciones. Esta guía destaca muchos puntos que hay que tener en cuenta, pero no sustituye el asesoramiento exhaustivo de un asesor experimentado. No dude en ponerse en contacto con nosotros en info@experia. co.uk

Preparando su habitación

Espacio y ubicación

Lo primero que hay que tener en cuenta al diseñar un Espacio de Realidad Inmersiva es su ubicación. Lo ideal es que el espacio esté alejado de las vías públicas más transitadas ya que el ruido externo podría ser un problema. Si es posible, también debe estar alejado de los espacios de salones de clase donde el sonido del Espacio de Realidad Inmersiva puede distraer a los que se encuentran cerca.

Obstáculos en la pared

Para lograr que las imágenes se vean mejor proyectadas, todas las paredes deben estar libres de obstáculos. Esto incluye tomas de corriente, puntos de red, canalizaciones, radiadores, termostatos, etc.

Las paredes deben ser rectas y lo más planas posible para que nuestro sistema de detección de movimientos en la pared funcione correctamente.

Normalmente no se requiere ningún arquitrabe en este espacio, excepto alrededor de las puertas, y este debe ser mínimo si se desea proyectar imágenes sobre las puertas.

Normalmente no se deben colocar zócalos en este espacio.

Debe evitar las tiras de luces fluorescentes duras y optar en cambio por luces puntuales más suaves que puedan regularse mediante un interruptor. Todas las luces deben estar empotradas o enrasadas.

Iluminación

La iluminación general del techo debe controlarse con un interruptor de regulación en la pared o, preferiblemente, con un mando a distancia, por infrarrojos o por radio.

Aislamiento acústico

Esto ayuda a evitar que las distracciones no deseadas (ruido) entren o salgan del espacio. El aislamiento acústico puede lograrse de varias maneras, simplemente aumentando el grosor de una pared, utilizando diferentes materiales, forrando externa o internamente una pared con una lámina/tabla de amortiguación de sonido o con fibra.

La reducción de los niveles de ruido permitirá a los usuarios del Espacio de Realidad Inmersiva concentrarse en la tarea que tienen entre manos o en garantizar un área tranquila.

Ventilación

Lo ideal es que el espacio cuente con un mínimo de ventilación adecuada: un flujo de aire como el del sistema Xpelair/Vent Axia con rejillas de entrada y salida para que circule aire fresco. Es preferible colocar un aparato de aire acondicionado, pero hay que tener en cuenta el costo, el nivel de ruido y los factores ambientales. Tenga en cuenta que es más probable que el espacio se caliente demasiado a que se enfríe demasiado, incluso con el uso de proyectores láser.

Colores de la pared y del techo

El color de las superficies en un Espacio de Realidad Inmersiva es muy importante para garantizar los mejores efectos de los proyectores.

Paredes: Cada pared debe estar pintada de color Gris Claro RAL 7035 en acabado mate. www.ralcolorchart.com/ral-classic/ral-7035-light-grey

Techo: El techo debe estar pintado de negro con un acabado mate.

El color oscuro absorbe la luz y le resta importancia a la infraestructura necesaria, incluidos los cables y los soportes. Este color puede continuar por las paredes hasta 100 mm por encima de la altura de proyección. Si se utiliza un techo suspendido, recomendamos utilizar placas Gyprex Satinspar (negras). Hay tamaños estándar disponibles. www.british-gypsum.com/products/acoustic-ceilings/ gyprex-satinspar-600

Revestimientos del suelo

La elección del revestimiento del suelo depende de si se proyecta o no sobre él.

Proyección en el suelo: Un vinilo gris claro, resistente y fácil de limpiar como el Contract Plus (Light Cold Grey 0009) de Tarkett, el cual debe ser instalado por un instalador calificado.

https://professionals.tarkett.co.uk/en_GBcollectionC000038-contract-plus/contract-lightcold-grey-0009

Asegúrese de que el vinilo llegue solo hasta la pared y que NO se sobreexponga sobre ella.

Sin proyección en el suelo: En los lugares donde se van a utilizar sillas de ruedas se requiere un revestimiento duradero que minimice la fricción y, por tanto, el esfuerzo para desplazar la silla de ruedas.

Una combinación de alfombras y revestimientos de vinilo para el suelo ofrece diferentes efectos visuales y táctiles, al tiempo que añade calidez y comodidad a un espacio.

Lo ideal es que los colores sean azul oscuro o verde oscuro.

La elección del revestimiento del suelo depende de si se va a proyectar o no en el suelo

Calefacción

La calefacción bajo el suelo puede funcionar bien pero es preferible el aire acondicionado. El aire acondicionado ofrece mucha más flexibilidad en cuanto a la temperatura del espacio, con la ventaja añadida de que se puede cambiar la temperatura del espacio para adaptarla a la escena, es decir, si se tiene una escena “ártica” o “desértica”, se puede ajustar la temperatura del espacio de acuerdo a su necesidad.

Los paneles de calefacción de techo no son una buena solución ya que pueden dificultar la instalación del proyector e incluso pueden causar problemas de funcionamiento de los proyectores debido al calor atrapado a nivel del techo.

Elevación

Debido a la ubicación de los proyectores y a los sistemas de detección especializados, no recomendamos el uso de elevadores en el Espacio de Realidad Inmersiva.

Si se necesita un elevador, este debe instalarse después de que se haya instalado nuestra infraestructura y bajo nuestra consulta para que este no afecte nuestra instalación.

El PC (ordenador) necesitará tres tomas de corriente dobles.

Si usted instala la infraestructura eléctrica por su cuenta, le proporcionaremos un plano eléctrico que muestre la ubicación de los enchufes y de nuestros requisitos.

Ubicación del hardware

El PC deberá estar situado cerca del espacio en un lugar accesible pero seguro.

Junto al PC habrá que colocar una toma de red con cable para poder acceder a Internet.

También se deberá colocar un amplificador en este lugar, el cual se conectará al PC.

Ventanas

Las ventanas no son recomendables y a menudo terminan siendo cubiertas con persianas, papel obscuro o encajonadas, lo que aumenta los costos. Si se necesita luz natural y ventilación natural, considere colocar una ventana de tamaño apropiado y en un lugar adecuado; podemos asesorarle al respecto.

Puertas

Electricidad

Cada producto eléctrico necesitará un interruptor con fusible conectado a un interruptor de red en la pared. Esto ofrece un control completo de los productos desde un punto central y mantiene los enchufes e interruptores lejos de manos curiosas.

Los proyectores que no sean láser deben estar conectados a interruptores de llave para garantizar que se enciendan y apaguen correctamente, prolongando así la vida útil de la lámpara.

El acceso de sillas de ruedas y grúas puede requerir una puerta más ancha o doble; las puertas deben ser lo suficientemente anchas y altas para que los sistemas de seguimiento de monorriel puedan atravesar los espacios y pasillos. (Es probable que la puerta deba ser una puerta contra incendios).

Cuando se trabaja con clientes y estudiantes con discapacidad visual (DV), suele ser útil pintar una puerta con un color que contraste con el resto del espacio para ayudar al cliente a orientarse dentro del mismo.

Almacenamiento

A menudo se pasa por alto que el almacenamiento es una consideración importante a la hora de diseñar un Espacio de Realidad Inmersiva. Nuestro sistema puede aceptar una gran variedad de entradas, como el mando de Xbox, el mando adaptativo de Xbox y los productos Experia IRiS. Es importante que estos tengan un lugar seguro y organizado donde ser almacenados y, si es necesario, mantenerse cargados. Dependiendo del tamaño del espacio propuesto, el almacenamiento puede estar dentro del espacio o fuera de él.

Detectores de incendio

Uno de los productos a ser utilizados en un Espacio de Realidad Inmersiva puede ser una máquina de producir niebla, estas máquinas pueden activar los sensores ópticos de la alarma contra incendios. Los sensores basados en calor no son afectados por las máquinas de niebla, sin embargo, estos no deben estar cerca de las rejillas de ventilación de los proyectores. Tenga siempre en cuenta los tipos de sistemas de detección de incendios y su ubicación en cualquier espacio propuesto.

El aire acondicionado ofrece la ventaja adicional de cambiar la temperatura para adaptarla a su escenario

Tamaño y forma

Todos los espacios son diferentes en tamaño y forma, y aunque podemos instalar un Espacio de Realidad Inmersiva en casi cualquier espacio, el tamaño ideal es de 4m x 4m con una altura mínima de 2,85m.

Sin embargo, hay algunos

formas de espacios que son ideales para un Espacio de Realidad Inmersiva.

los siguientes

dos

Cobertura de 3 paredes y suelo

Este tipo de espacio cubrirá 3 paredes que comprenden el frente, la izquierda y la derecha, proporcionando un campo de visión horizontal de 270 grados. Todas las proyecciones de pared tienen el mismo tamaño. La proyección en el suelo cubre toda la zona rodeada por la proyección en la pared.

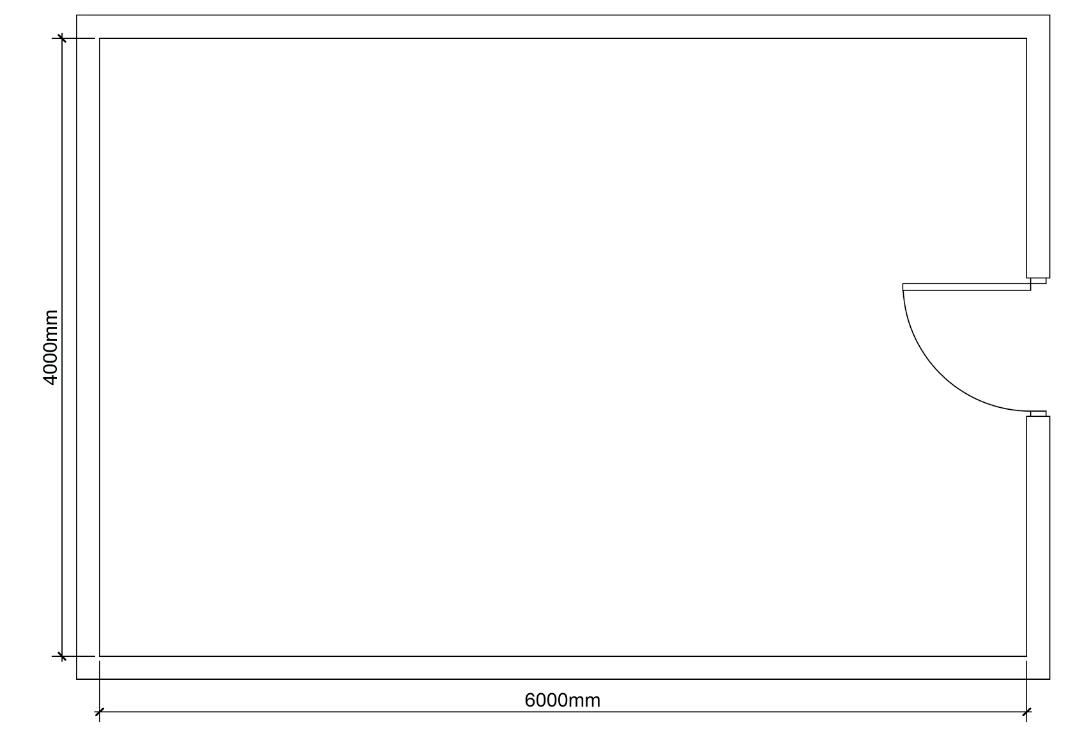

A la izquierda se encuentra el espacio ideal para una sala de cobertura de 3 paredes y suelo

El espacio es rectangular, de 4000 mm de ancho y 6000 mm de largo. El área destinada a la proyección está libre de ventanas y puertas. En este espacio se requiere una altura mínima del techo de 2850 mm para conseguir la altura ideal de proyección de 2250 mm.

La zona marcada como Espacio Libre es ideal para preparar el uso del Espacio de Realidad Inmersiva, así como para el posterior debate. También puede utilizarse para guardar el equipo de apoyo como los controladores.

La zona del Espacio Libre no debe tener un tamaño exacto pero debe ser amplia para colocar la ropa extra y/o utilizar la grúa para los usuarios de sillas de ruedas si es necesario.

imagen de

la disposición de una sala de este tipo

altura del techo debe ser de un mínimo de

mm para lograr una posición óptima de los proyectores. Es posible que tenga espacio

por encima de un techo

póngase

Cobertura de 4 paredes y el suelo

Este tipo de espacio cubrirá 4 paredes que comprenden la parte delantera, la izquierda, la derecha y la trasera, proporcionando un campo de visión horizontal de 360 grados. Todas las proyecciones en las paredes tienen el mismo tamaño. En este caso, la proyección en el suelo cubre toda la superficie de la sala.

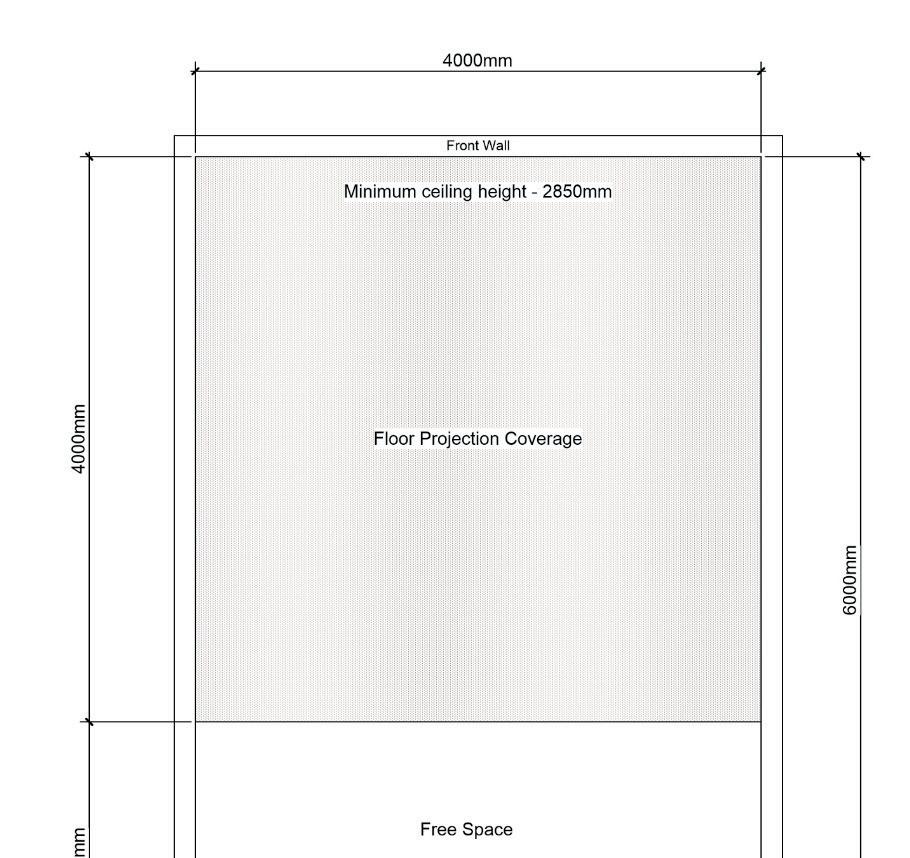

A continuación se muestra el espacio ideal para una sala de cobertura de 4 paredes y suelo

En este caso, el espacio es de 4000x4000mm y la altura mínima del techo es de 2850mm, la puerta debe estar en la pared designada como trasera. En este tipo de espacio se proyecta toda la superficie del suelo y se cubren las cuatro paredes hasta una altura de 2250mm. Esto significa que no puede haber ningún equipo colocado en el espacio.

La altura del techo acabado debe ser de un mínimo de 2850 mm para conseguir una posición óptima para los proyectores. Es posible que disponga de espacio suficiente sobre un techo suspendido, póngase en contacto con nosotros para obtener más asesoramiento.

imagen de arriba

espacio

cobertura del área en

Tenga en cuenta que estos tamaños pueden variar, pero cualquier variación en una dimensión afectará a todas las dimensiones críticas del espacio.

Cuando el ancho de la pared supere los 4.5m, tendremos que empezar a considerar varios proyectores por pared.

Altura del techo

La altura del techo es muy importante para poder colocar los proyectores de tiro ultra corto que son excelentes para reducir las sombras en los espacios.

A continuación se muestra una cuadrícula con los tamaños de los espacios y cómo afectan a los requisitos de altura. Todas las dimensiones están en milímetros

Ancho de la habitación 3500 3750 4000 4250 4500

Longitud de la habitación 3500 3750 4000 4250 4500

Altura de la imagen proyectada

2109

Altura de techo requerida 2500 2670

3500mm es el ancho mínimo con la que se puede conseguir un buen efecto Immersivo.

4500mm es el tamaño máximo que se puede alcanzar con un solo proyector por pared. Podemos adaptarnos a espacios más grandes pero esto supondrá un costo adicional y una mayor complejidad para el espacio debido al aumento del número de proyectores necesarios.

Si la altura del techo es inferior a la óptima, podemos estudiar otras opciones que pueden afectar a la calidad de la imagen o a las sombras. Por ejemplo al utilizar proyectores de mayor alcance.

Si la altura del techo es demasiado elevada, podemos instalar soportes telescópicos para proyectores o, como alternativa, se puede instalar un techo suspendido o rebajar el existente.

Más ejemplos

Hay muchos casos en los que un espacio es casi adecuado pero no lo es del todo. A continuación se presentan algunos ejemplos en los que se puede adecuar un espacio con poco costo y pocas alteraciones. En la mayoría de los casos esto incluye construir paredes sencillas de madera y cartón-yeso. En estos casos podemos proporcionar planos detallados que pueden ser cotizados por su contratista local de confianza. También podemos colaborar directamente con su contratista para asegurarnos de que los cambios se realicen con las especificaciones correctas.

Los siguientes sitios web muestran algunos ejemplos sencillos en los que se han realizado cambios en los espacios para adecuarlos perfectamente para un Espacio de Realidad Inmersiva.

Ejemplo 1

Ejemplo 2

Ejemplo 3

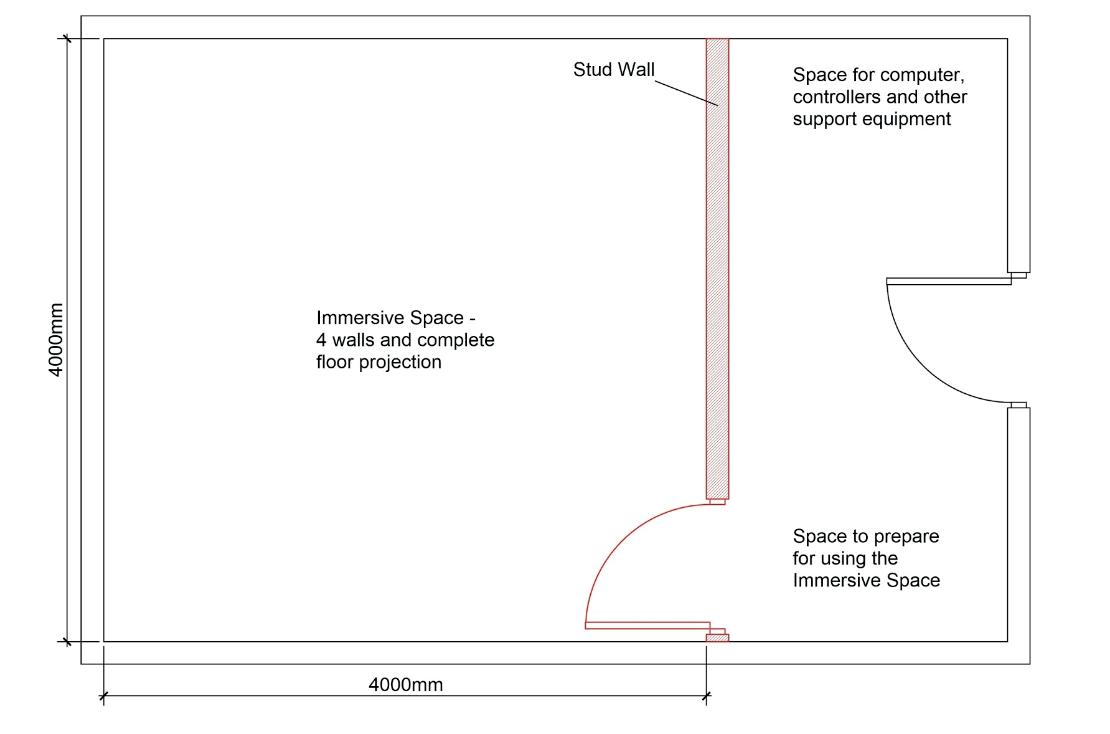

En este ejemplo se ha construido una pared de cartón-yeso con una puerta para que el espacio sea apto para la proyección en 4 paredes. Además se ha creado un espacio acondicionado para la preparación y el equipamiento.

Espacio inmersivoProyección completa en 4 paredes y en el suelo

de pernos

Espacio para el ordenador, los controles y otros equipos de apoyo

También se pueden superar elementos presentes como ventanas, radiadores, etc.

• Las ventanas se pueden revestir y enlucir con muy bajo costo.

• Los radiadores pueden retirarse o reubicarse.

Espacio para prepararse para el uso del Espacio Inmersivo

• Los zócalos y otros tipos de mobiliario de pared pueden retirarse fácilmente y enlucir las paredes con yeso.

• Se pueden instalar techos falsos para ajustar la altura del techo.
