Créer votre espace de réalité immersive

Vous avez décidé de créer un espace de réalité immersive et vous aimeriez savoir par où commencer ?

Ce guide a pour but de vous aider à créer votre espace de réalité immersive et à tirer le meilleur parti de ce nouveau domaine passionnant tout en évitant les pièges.

Il met en évidence de nombreux points à prendre en compte mais ne remplace pas les conseils d’un agent expérimenté. N’hésitez pas à nous contacter à l’adresse suivante info@experia.co.uk

Préparation de votre salle

Espace et emplacement

La première chose à prendre en compte lors de la conception d’un espace de réalité immersive est son emplacement. L’espace doit idéalement être situé à l’écart des voies de passage très fréquentées où le bruit extérieur pourrait poser problème. Si possible, il doit également être situé à l’écart des salles de classe où le son de l’espace de réalité immersive pourrait constituer une distraction pour les personnes situées à proximité.

Obstructions murales

Pour obtenir des images projetées de qualité, tous les murs doivent être exempts de toute obstruction. Ceci inclut les prises de courant, les points de réseau, les goulottes, les radiateurs, les thermostats, etc.

Les murs doivent être droits et aussi plats que possible pour permettre à notre système de détection des mouvements de fonctionner correctement.

Aucune architrave n’est vraiment nécessaire dans l’espace, sauf autour des portes, et celle-ci doit être minimale si elles sont destinées à recevoir une projection.

Les plinthes ne doivent normalement pas être installées dans l’espace.

Éclairage

L’éclairage général du plafond doit être contrôlé par un variateur d’intensité sur le mur ou, de préférence, par une télécommande, infrarouge ou radio.

Essayez d’éviter les bandes hautement fluorescentes et optez plutôt pour des spots plus doux dont l’intensité peut être réglée par un interrupteur. Tous les luminaires doivent être encastrés ou affleurants.

Isolation acoustique

Elle permet d’empêcher les distractions indésirables (bruit) d’entrer ou de sortir de l’espace. L’isolation acoustique peut être réalisée de différentes manières, simplement en augmentant l’épaisseur d’un mur, en utilisant différents matériaux, en renforçant un mur à l’extérieur ou à l’intérieur avec une feuille/un panneau ou une fibre insonorisant.

La réduction des niveaux sonores permettra aux utilisateurs de l’espace de réalité immersive de se concentrer sur la tâche à accomplir ou de bénéficier d’un espace calme et apaisant.

Ventilation

Idéalement, l’espace doit disposer d’un minimum de ventilation adéquate - un flux d’air traversant tel qu’un système Xpelair/Vent Axia avec des bouches d’entrée et de sortie pour une circulation d’air frais. Une unité de climatisation est préférable, mais vous devrez tenir compte du coût, du niveau sonore et des facteurs environnementaux. Sachez qu’il est plus probable que l’espace devienne trop chaud que trop froid, même avec des projecteurs laser.

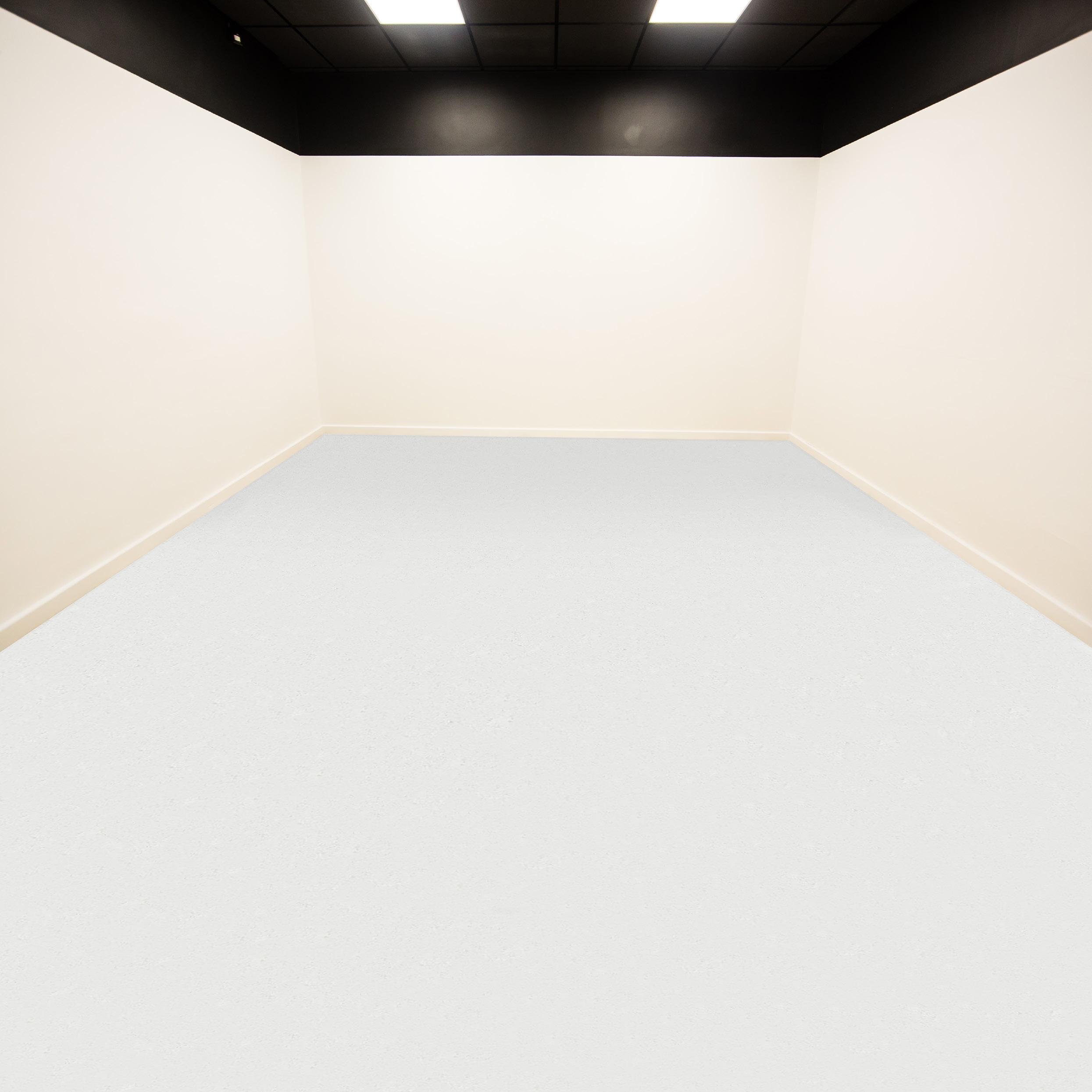

Couleurs des murs et des plafonds

La couleur des surfaces dans un espace de réalité immersive est très importante, et ce, afin de garantir les meilleurs effets de projecteurs.

Murs : Chaque mur doit être peint en gris clair RAL 7035 avec une finition mate. www.ralcolorchart.com/ral-classic/ral-7035-light-grey

Plafond : Le plafond doit être peint en noir avec une finition mate.

La couleur sombre absorbe la lumière et fait oublier l’infrastructure nécessaire, notamment les câbles et les supports. Cette couleur peut être aussi appliquée le long des murs jusqu’à 100 mm au-dessus de la hauteur de projection.

Si vous utilisez un plafond suspendu, nous vous recommandons d’utiliser des dalles Gyprex Satinspar (noires). Les dimensions standard sont disponibles. www.british-gypsum.com/products/acoustic-ceilings/ gyprex-satinspar-600

Revêtements de sol

Le choix du revêtement de sol dépend de votre choix de projeter sur le sol ou non.

Projection au sol : Un vinyle gris clair résistant et facile à nettoyer, tel que le Contract Plus (gris froid clair 0009) de Tarkett, doit être installé par un poseur qualifié.

https://professionals.tarkett.co.uk/en_GBcollectionC000038-contract-plus/contract-lightcold-grey-0009

Veillez à ce que le vinyle s’arrête au mur et ne s’enroule PAS sur le mur.

Pas de projetion au sol : Lorsque des fauteuils roulants sont utilisés, vous devrez vous procurer un revêtement durable qui minimise la friction et donc l’effort de déplacement du fauteuil roulant.

Une combinaison de moquettes et de revêtements de sol en vinyle offre différents effets visuels et tactiles tout en ajoutant de la chaleur et du confort à un espace.

Les couleurs doivent idéalement être bleu foncé ou vert foncé.

Le choix du revêtement de sol dépend de votre choix de projeter sur le sol ou non

Chauffage

Le chauffage au sol est possible, mais la climatisation est préférable. La climatisation offre beaucoup plus de flexibilité en termes de température de l’espace, avec l’avantage supplémentaire de pouvoir changer la température de l’espace en fonction de votre scène, par exemple, si vous avez une scène “Arctique” ou “Désert”, vous pouvez ajuster la température de l’espace en conséquence.

Les systèmes de plafond chauffants ne sont pas une bonne solution, car ils peuvent gêner l’installation des projecteurs et peuvent même causer des problèmes de fonctionnement des projecteurs en raison de la chaleur piégée au niveau du plafond.

Si vous vous chargez d’installer l’infrastructure électrique pour nous, nous vous fournirons un plan électrique indiquant l’emplacement des prises de courant et nos conditions.

Emplacement du matériel

Le PC devra être situé à proximité de l’espace, dans un endroit accessible et sécurisé.

Une prise réseau câblée doit être installée à côté du PC pour permettre l’accès à l’Internet.

Un amplificateur sera également placé à cet endroit et connecté au PC.

Fenêtres

Palans

En raison de l’emplacement des projecteurs et des systèmes de détection spécialisés, nous ne recommandons pas l’utilisation de palans dans l’espace de réalité immersive.

Si un palan est nécessaire, il doit être installé après la mise en place de notre infrastructure et avec notre consultation afin qu’il n’affecte pas notre installation.

Electricité

Chaque produit électrique nécessite un interrupteur à fusible relié à un interrupteur mural. Ceci permet de contrôler tous les produits à partir d’un point central et de garder les prises et les interrupteurs à l’abri des mains curieuses !

Les projecteurs sans laser doivent être câblés à des interrupteurs à clé pour vous assurer qu’ils soient allumés/éteints correctement, et pour prolonger la durée de vie de la lampe.

Le PC (ordinateur) aura besoin de trois prises de courant doubles.

Les fenêtres ne sont pas souhaitables et celles-ci finissent souvent par être recouvertes de stores, de films ou condamnées, augmentant donc les coûts. Si la lumière du jour et la ventilation naturelle sont nécessaires, envisagez une fenêtre de taille appropriée et un emplacement adéquatnous pouvons vous conseiller à ce sujet.

Portes

L’accès des fauteuils roulants et des palans peut nécessiter une porte plus large ou une double porte. Les portes doivent être suffisamment larges et hautes pour permettre aux systèmes de suivi par monorail de traverser les espaces et les couloirs. (La porte est susceptible d’être une porte coupe-feu).

Lorsque vous travaillez avec des clients et des étudiants souffrant de déficience visuelle, il est souvent utile de peindre une porte dans une couleur contrastant avec le reste de l’espace pour aider le client à s’orienter dans l’espace.

Rangement

Souvent négligé, l’espace de rangement est une élément important à prendre en compte lors de la conception d’un espace de réalité immersive. Notre système peut accepter un large éventail d’entrées, telles que la manette Xbox, la manette adaptative Xbox et les produits Experia IRiS. Il est important que ceux-ci disposent d’un endroit sûr et organisé pour être stockés et, le cas échéant, rechargés. En fonction de la taille de l’espace proposé, le rangement peut se faire à l’intérieur de l’espace ou juste à l’extérieur.

Détecteurs d’incendie

L’un des produits présent dans un espace de réalité immersive peut être une machine à brouillard, et celle-ci peut déclencher des capteurs optiques d’alarme incendie. Les détecteurs thermiques ne peuvent pas être affectés par les machines à brouillard, mais ils ne doivent pas se trouver à proximité des évents d’échappement des projecteurs. Veuillez toujours prendre note des types de systèmes de détection d’incendie et de leur emplacement dans tout espace proposé.

L’air conditionné offre l’avantage supplémentaire de pouvoir changer la température pour s’adapter à votre environnement

Dimensions et forme

Tous les espaces sont différents en dimension et en forme, et bien que nous puissions installer un espace de réalité immersive dans presque n’importe quel espace, la taille idéale est de 4m x 4m avec une hauteur minimale de 2,85m.

Cependant, il existe quelques dimensions et formes d’espace qui se prêtent idéalement à un espace de réalité immersive.

Les pages suivantes présentent quelques dimensions idéales pour les deux types d’espaces de réalité immersive les plus courants.

3 Murs et projection au sol

Mur frontal

Hauteur minimale du plafond - 2850mm

Ce type d’espace couvre 3 murs, à savoir l’avant, la gauche et la droite, offrant un champ de vision horizontal de 270 degrés. La projection au sol couvre toute la zone entourée par la projection murale.

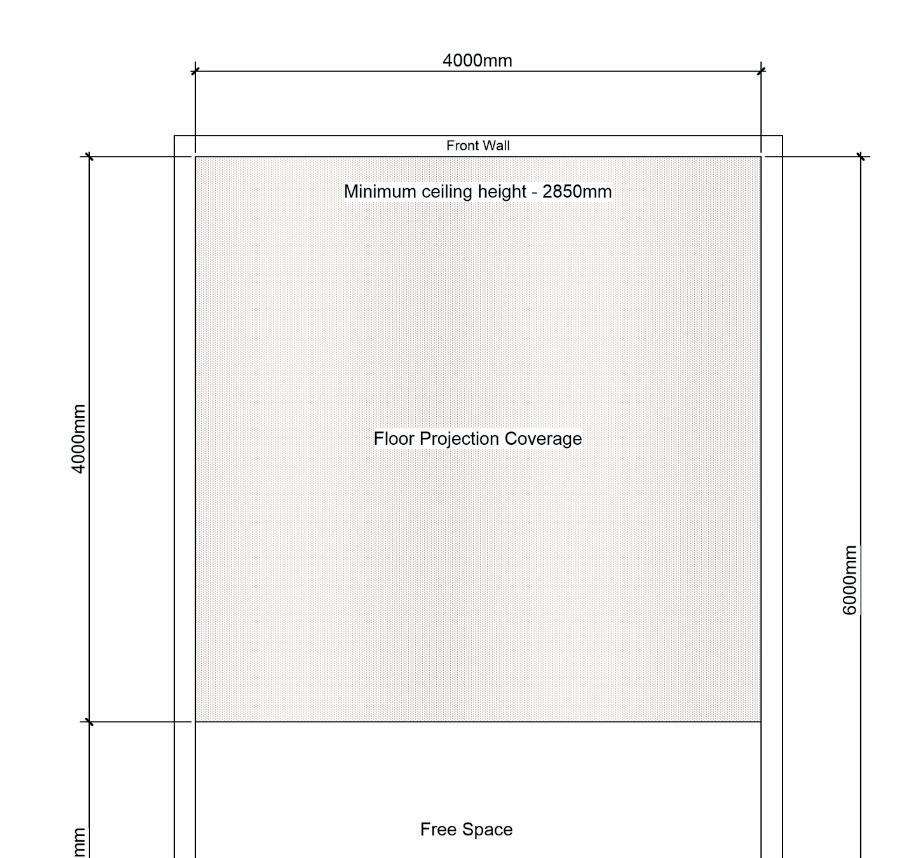

À gauche, l’espace idéal pour une pièce à 3 murs et projection au sol

Couverture totale de la projection au sol

Espace libre

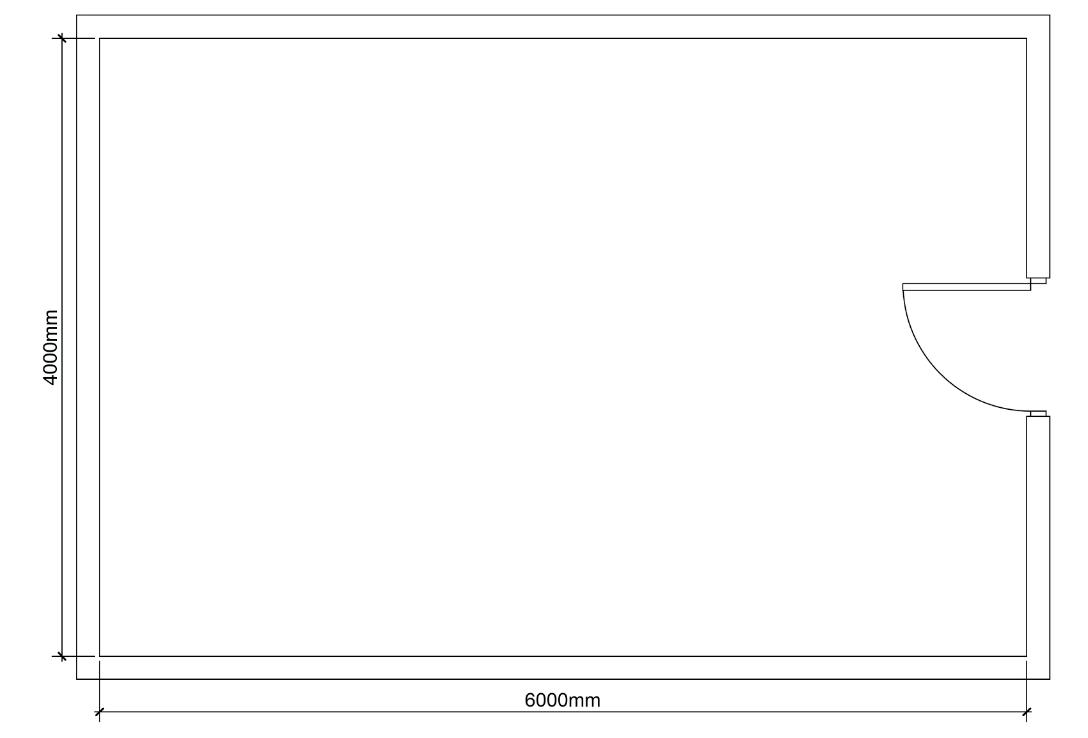

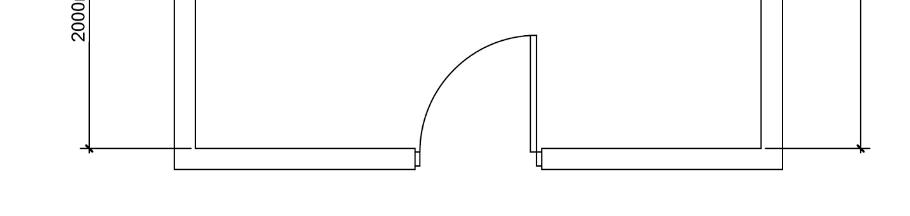

L’espace est rectangulaire, mesurant 4000 mm de large et 6000 mm de long. La zone prévue pour la projection est dépourvue de fenêtres et de portes. Une hauteur de plafond minimale de 2850 mm est nécessaire dans cet espace pour obtenir la hauteur de projection idéale de 2250 mm.

La zone marquée Free Space est idéale pour se préparer à utiliser l’espace de réalité immersive, ainsi que pour discuter après la session. Il peut également être utilisé pour le stockage de l’équipement d’accompagnement, comme les contrôleurs. L’espace libre (free space) n’a pas de dimensions requise, mais il doit être suffisamment grand pour permettre d’enlever les vêtements superflus et/ou d’utiliser un palan pour les personnes en fauteuil roulant, si nécessaire.

La hauteur du plafond fini doit être au minimum de 2850mm pour obtenir un positionnement optimal des projecteurs. Il se peut que vous disposiez d’un espace suffisant au-dessus d’un plafond suspendu, veuillez nous contacter pour plus de

L’image ci-dessus montre la disposition de ce type de salle

de gauche

frontal

de droite

Projection sur 4 murs et au sol

Ce type d’espace couvre 4 murs, à savoir l’avant, la gauche, la droite et l’arrière, offrant un champ de vision horizontal de 360 degrés. Toutes les projections murales sont de taille égale. La projection au sol couvre la totalité de la surface de la pièce dans ce cas.

Voici ci-dessous l’espace idéal pour une projection dans une salle à 4 murs et au sol

Dans ce cas, l’espace est de 4000x4000mm et la hauteur minimale du plafond est de 2850mm, la porte doit se trouver sur le mur désigné comme étant l’arrière. Dans ce type d’espace, la totalité de la surface au sol est projetée et les quatre murs sont couverts sur une hauteur de 2250 mm. Ceci signifie qu’aucun matériel ne peut être conservé dans cet espace.

La hauteur du plafond fini doit être d’au moins 2850 mm pour permettre un positionnement optimal des projecteurs. Il se peut que vous disposiez d’un espace suffisant au-dessus d’un plafond suspendu, veuillez nous contacter pour plus de conseils.

Hauteur minimale du plafond - 2850mm

Couverture totale de la projection au sol

avant

L’image ci-dessus montre la couverture de la zone dans un espace de 4000x4000x2850mm

Veuillez noter que ces dimensions peuvent varier, mais que toute variation d’une dimension affectera toutes les dimensions essentielles de l’espace.

Lorsque la largeur du mur dépasse 4,5 m environ, vous devrez commencer à envisager plusieurs projecteurs par mur.

for

Hauteur du plafond

La hauteur de plafond finie est très importante pour accueillir les projecteurs à très courte focale qui sont excellents pour réduire les ombres dans les espaces.

Vous trouverez ci-dessous une grille indiquant les dimensions des espaces et leur incidence sur les exigences en matière de hauteur. Toutes les dimensions sont indiquées en millimètres.

Largeur de la pièce 3500 3750 4000 4250 4500

Longueur de la pièce 3500 3750 4000 4250

Hauteur de l’image projetée 1968 2109 2250 2390 2531

Hauteur de plafond requise 2500 2670 2840 3000 3180

3500 mm est la largeur minimale à partir de laquelle vous pouvez obtenir un bon effet immersif.

4500mm est la taille maximale qui peut être atteinte par un seul projecteur par mur. Nous pouvons nous adapter à des espaces plus grands, mais ceci entraînera des coûts supplémentaires et une complexité accrue de l’espace en raison de l’augmentation du nombre de projecteurs requis.

Lorsque la hauteur du plafond n’est pas optimale, nous pouvons envisager d’autres options qui peuvent avoir un impact sur la qualité de l’image ou les ombres. Par exemple, l’utilisation de projecteurs à plus longue portée.

Si la hauteur du plafond est trop élevée, nous pouvons installer des supports de projecteur télescopiques ou bien installer un plafond suspendu ou abaisser un plafond existant.

Autres exemples

Il existe de nombreux cas où un espace est presque adapté. Vous trouverez ci-dessous quelques exemples où un espace peut être adapté avec peu de frais ou de travaux. Dans la plupart des cas, il s’agira de construire de simples murs à montants et en plaques de plâtre.

Dans ce cas, nous pouvons fournir des plans détaillés dont le prix peut être fixé par votre entrepreneur habituel. Sinon, nous pouvons assurer la liaison directement avec votre entrepreneur afin de nous assurer que les changements sont effectués selon les bonnes spécifications.

Les pages suivantes présentent quelques exemples simples de modifications apportées à des espaces pour les rendre parfaits pour un espace de réalité immersive.

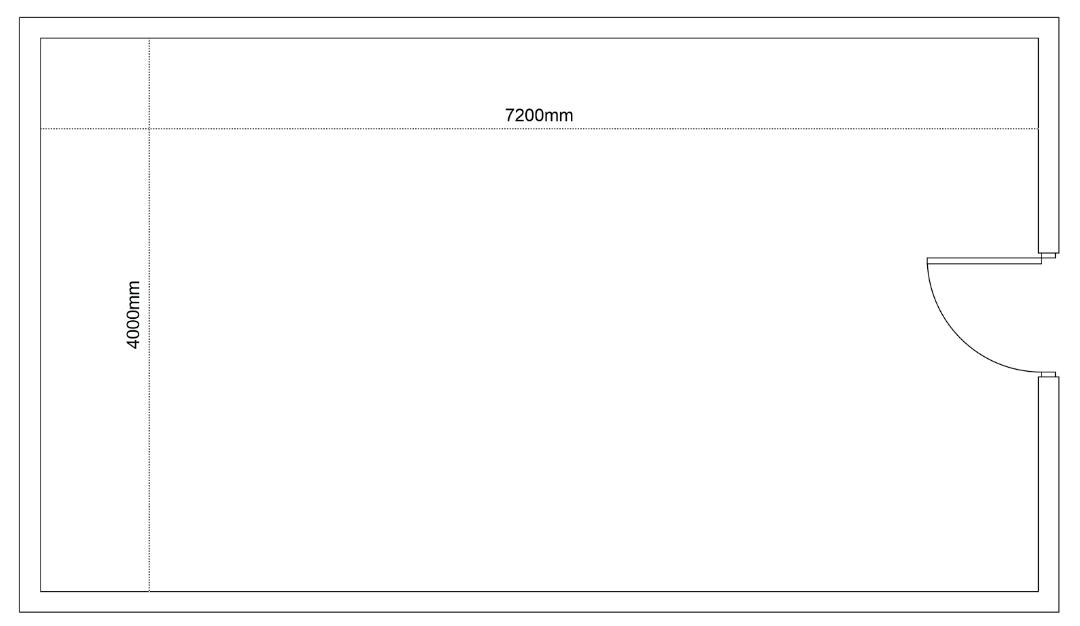

Exemple 1

Dans cet exemple, une partie d’un espace plus grand est utilisée pour 3 murs de projection, tout en laissant un espace libre pour qu’un utilisateur puisse se préparer.

frontal

de la projection au sol Espace libre

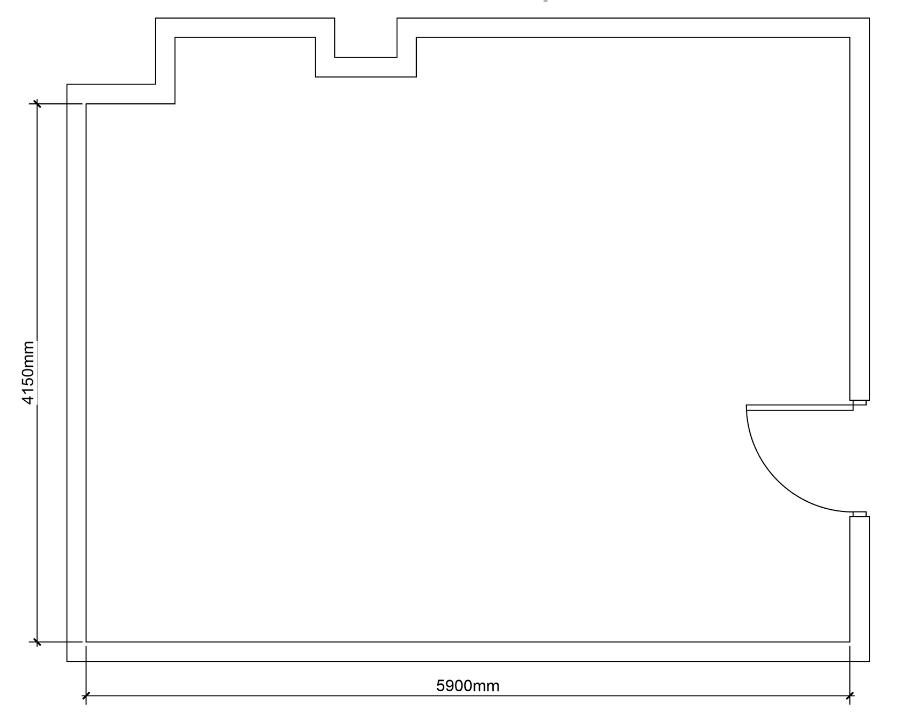

Exemple 2

Ce

Exemple 3

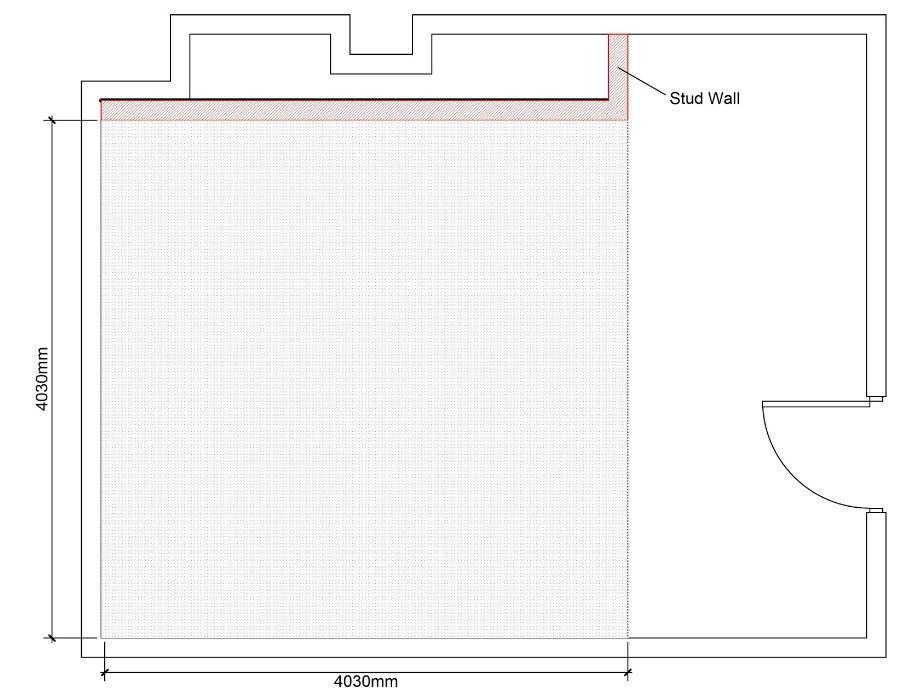

Dans cet exemple, un mur en plaques de plâtre avec une porte a été construit pour rendre l’espace adapté à la projection sur 4 murs. De plus, il permet un espace dédié à la préparation et à l’équipement.

Espace immersif - 4 murs et projection complète au sol

Mur à montants 4000mm

Espace pour l’ordinateur, les contrôleurs et autres équipements d’accompagnement

• Les fenêtres peuvent être recouvertes de planches et de plâtre à peu de frais.

• Les radiateurs peuvent être enlevés ou déplacés.

Espace pour se préparer à utiliser l’espace immersif

• Les plinthes et autres types de mobilier mural peuvent être enlevés facilement et les murs recouverts de plâtre.

• Des plafonds suspendus peuvent être installés pour ajuster la hauteur du plafond fini.

Il est également possible de surmonter les problèmes liés à la présence d’éléments tels que des fenêtres, des radiateurs, etc.

Alors, qu’attendezvous ?

Pour bénéficier d’un espace de réalité immersive, contactez dès maintenant votre représentant local. www.experia.co.uk info@experia.co.uk

Pour demander votre devis gratuit, veuillez consulter le site www.experia.co.uk
