Met trots gepresenteerd In deze brochure vind je ons actuele assortiment Grond-, Weg- & Waterbouw voor 2027

Excluton produceert al bijna 50 jaar betonnen bestratingsmaterialen, zoals tegels, banden, straatstenen en industrieplaten. In onze hightech fabriek produceren we de innovatieve X-Con® Industrieplaten van zelfverdichtend beton, volgens de hoogste kwaliteitsnormen.

Duurzaamheid blijft een belangrijk speerpunt. Onze recente hercertificering van het Cradle to Cradle Certified® Full Scope - Silver bevestigt opnieuw onze inzet voor hoge milieuprestaties en sociale verantwoordelijkheid. Daarnaast zijn we nieuwe partnerships aangegaan met Schellevis® en CBS Beton, waarmee we gezamenlijk werken aan efficiënte, circulaire productieprocessen en duurzame innovatie.

Dit jaar breiden we ons assortiment uit met producten van Schellevis® en CBS Beton. Keerwanden en hoekelementen van CBS Beton en betontegels, grasbetontegels, grasbetonplaten en zitelementen van Schellevis® zijn nu ook toegevoegd aan het assortiment.

We bouwen aan oplossingen die een positieve impact hebben op de leefomgeving.

Zo zijn wij een toekomstbestendige partner die elke dag werkt aan een duurzame en hoogwaardige buitenruimte.

Grond-, Weg- en Waterbouw | 3

Beurseditie

Vooruitblik op 2027 Deze catalogus is speciaal ontwikkeld voor de Vakbeurs Openbare Ruimte en geeft een vooruitblik op ons assortiment voor volgend jaar. De inhoud is met zorg samengesteld op basis van het assortiment zoals dat op dit moment bekend is.

Er zullen nog wijzigingen plaatsvinden, zoals het toevoegen van nieuwe producten, het aanvullen van ontbrekende foto’s en toevoegen van specifieke productgegevens.

Nieuw in de catalogus Keerwanden en hoekelementen Bekijk deze vanaf p.88

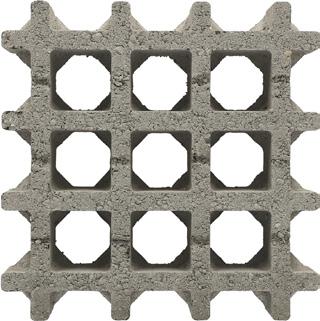

Grasbetontegels Bekijk deze op p.42

Grasbetonsteen met nokken Bekijk deze op p.64

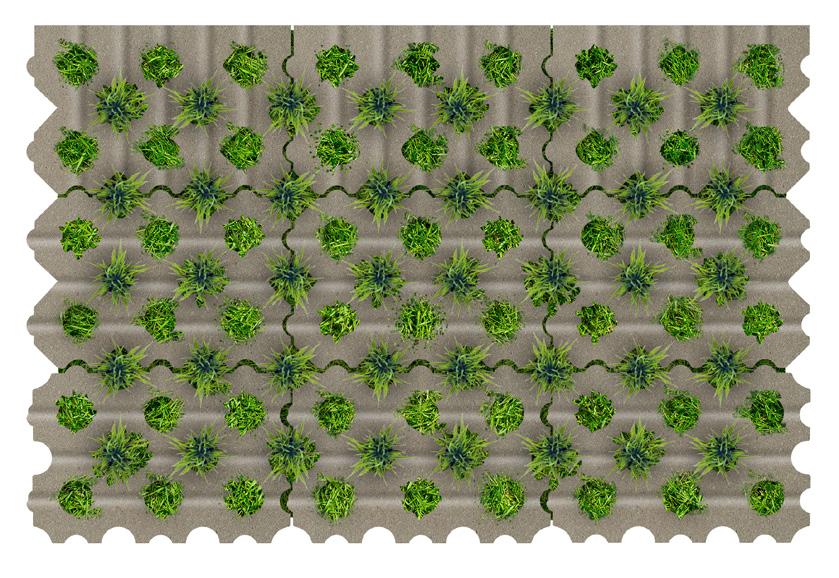

Grasbetonplaten Bekijk deze vanaf p.66

Betontegels passend bij grasbetontegels Bekijk deze op p.28

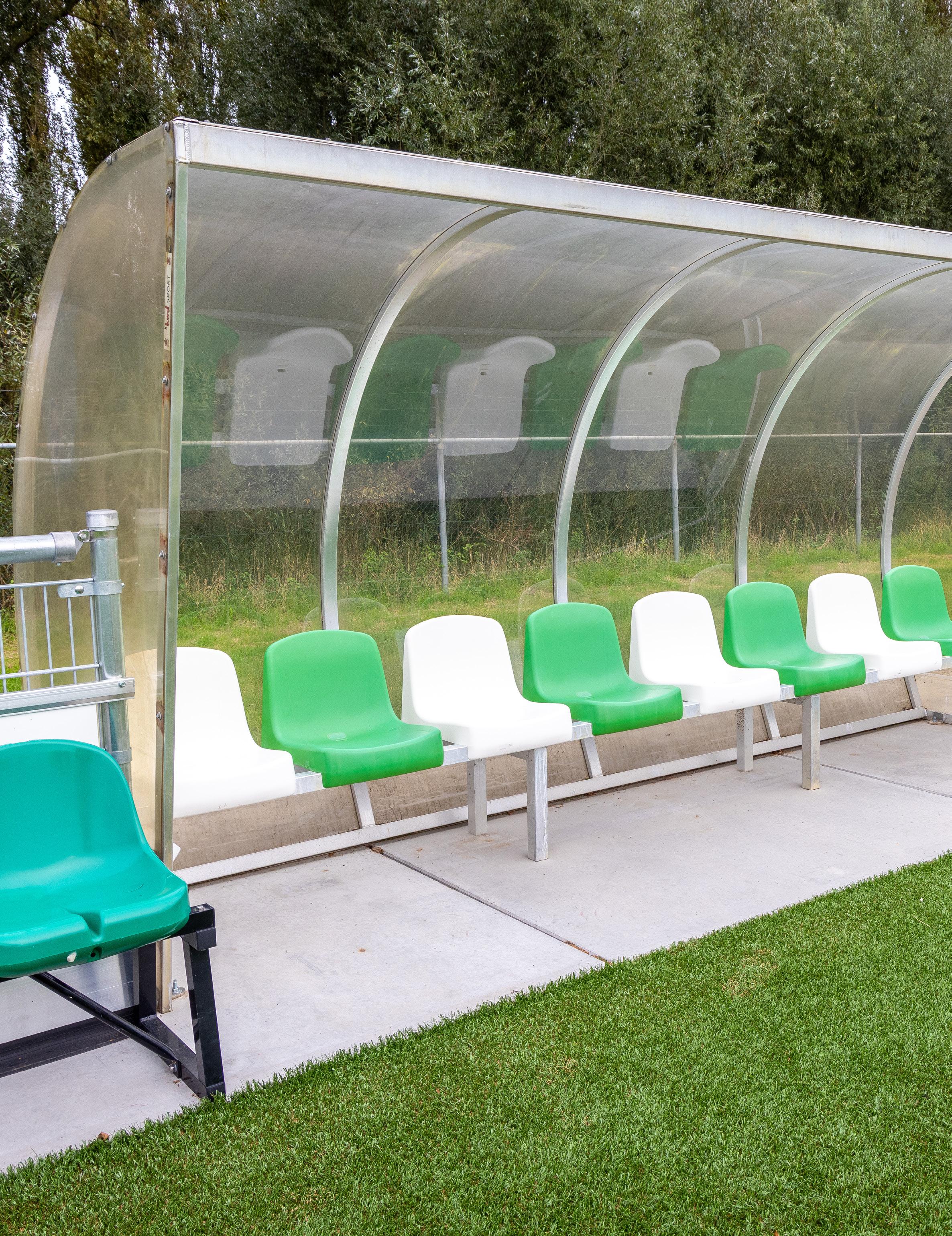

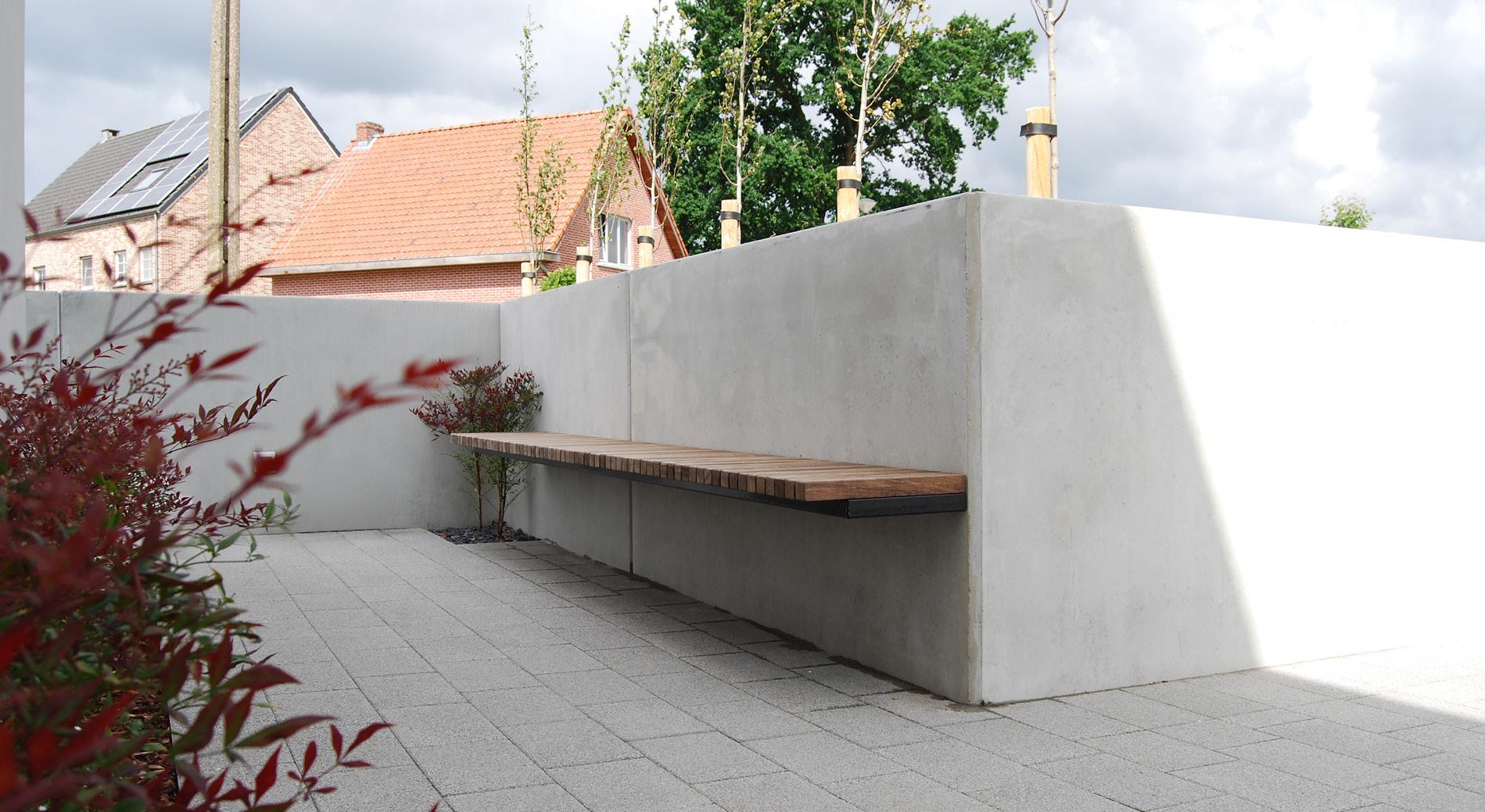

Zitelementen Bekijk deze op p.102

4|

Grond-, Weg- en Waterbouw

Jouw partner voor elk bestratingsproject Excluton heeft het assortiment flink uitgebreid. Met keerwanden en hoekelementen van CBS Beton en hoogwaardige producten van Schellevis® bieden we een compleet assortiment voor elk bestratingsproject. Van betonstraatsteen tot keerwand: alles onder één dak. Met jarenlange ervaring, specialistische kennis en korte lijnen zijn we jouw partner van begin tot eind. Eén aanspreekpunt, een compleet assortiment en de zekerheid van vakmanschap.

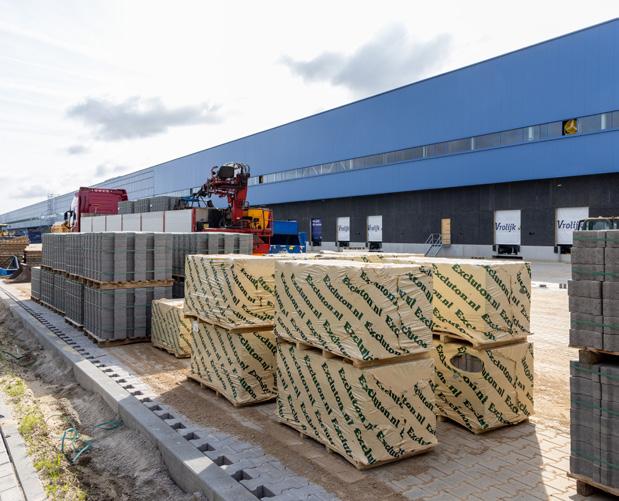

Voorraad en snelle levering In Druten, centraal in Nederland gelegen, houden we standaard voorraad aan, waardoor we snel kunnen leveren.

Offerte binnen 48 uur Heb je aanvragen? Stuur je offerte aanvraag vooral naar ons toe.

Wij zorgen voor een scherpe prijsaanbieding.

Een passende oplossing Ben je benieuwd welke oplossing het beste past bij jouw project?

Onze adviseurs denken graag met je mee, neem contact op via gww@excluton.nl.

Volg ons op Linkedin

Bekijk het assortiment op gwwexcluton.nl

Bekijk online altijd de nieuwste versie van de catalogus

Grond-, Weg- en Waterbouw | 5

6|

Grond-, Weg- en Waterbouw

Inhoud Cradle to Cradle®

8

Grasbetontegel Aquadraintegel

52

Grasbetontegel Wecko tegel

54

Betonstraatstenen machinaal pakket

10

Grasbetontegel Hexagon open

56

Betonstraatstenen handmatig pakket

12

Grasbetontegel Leaf open

58

ExcluKera Biobased

14

Grasbetontegel Facet open

60

Keops+

16

Grasbetontegel Eco-tegel lang

62

H-profielstenen

18

Grasbetonsteen met nokken

64

T-3 stenen

20

Grasbetonplaat Matrix

66

ExcluPassage

22

Grasbetonplaat Flow

68

ExcluNatura Pure Olivine

24

ExcluNatura Luna Reflecto

25

X-Con® Industrieplaten

76

X-Con Fietspadplaten 80 ®

Betontegels

26

T4-platen

84

Betontegel Hexagon

36

Erfverhardingsplaat

86

Betontegel Facet

38 Keerwanden 88

Betonbanden

40

Stelringen 100

Grasbetontegel geprofileerd

42

Zitelementen

102

Grasbetontegel vlak

44

Grasbetontegel bermblok R61

46

Project in beeld

104

Grasbetontegel lineair

48

Grasbetontegel AquaPassage

50

Toelichting iconen

110

Grond-, Weg- en Waterbouw | 7

Cradle to Cradle® Bij Excluton streven we al jaren naar duurzame productie met de hoogste kwaliteit. Geïnspireerd door het Cradle to Cradle®-concept van prof. dr. Michael Braungart en William McDonough, werken we aan een volledig gesloten technische kringloop. Dit gedachtegoed draait niet om ‘minder slecht doen’, maar om ‘de juiste dingen op de juiste manier doen’.

Als eerste producent van bestrating in Europa behaalden we het Cradle to Cradle Certified® Full Scope - Silver certificaat – een mijlpaal waar we trots op zijn.

Excluton is in het bezit van dit prestigieuze certificaat sinds 2014, in 2025 is dit verlengd volgens de strengere 4.1-standaard. Slechts circa 8% van de wereldwijd gecertificeerde bedrijven voldoet aan de volledige scope volgens de 4.1-standaard*.

Excluton behoort daarmee tot de koplopers in duurzame en circulaire productie.

Een product met een Cradle to Cradle Certified® Full Scope - Silver certificaat is ontworpen met respect voor mens en milieu. Het bestaat uit zuivere, nietgiftige materialen die 100% recyclebaar zijn. De productie gebeurt energiezuinig met duurzame energiebronnen. Ook worden er strenge eisen gesteld aan het hergebruik van materialen en water. Daarnaast waarborgt het certificaat eerlijke werkomstandigheden en een verantwoorde bedrijfsethiek.

Deze vijf pijlers vormen de basis voor onze voortdurende inzet om de MKI-waarden van onze producten verder te verlagen. Daarbij richten we ons niet alleen op het aandeel gerecyclede grondstoffen, maar op de volledige milieuprestatie van het product. Maak onderbouwde duurzame keuzes en vraag onze gevalideerde MKIwaarden aan.

*Bron: Cradle to Cradle Certified® Products Program.

Aantallen zijn een momentopname; geraadpleegd op 3 augustus 2026.

8|

Grond-, Weg- en Waterbouw

material health

D E S

I G

N

product circularity

P

clean air & climate protection

H

A S E

F M A N U

A C

T

U

R

I N

G

water & soil stewardship

S P H A

E

social fairness

Cradle to Cradle® toetsing EPEA toetst product én organisatie op vijf punten voordat het Cradle to Cradle® certificaat wordt toegekend: Materiaalzuiverheid

Watermanagement

Het beton dat is verwerkt in onze gecerti­ficeerde producten bevat uitsluitend ­stoffen die veilig zijn voor mens en milieu.

In het productieproces gebruiken wij uitsluitend gezuiverd grondwater - geen drinkwater. Dit proceswater zuiveren en hergebruiken wij dus steeds opnieuw.

Herbruikbaarheid Iedere grondstof in onze betonproducten kan zonder kwaliteitsverlies ­worden hergebruikt in het productieproces.

Energiegebruik

Sociaal verantwoord ondernemen Wij hanteren goede arbeidsomstandigheden in onze fabriek en verwachten dat ook van onze toeleveranciers.

De gebruikte energie is deels afkomstig uit hernieuwbare bronnen zoals zonne-energie en windenergie.

Grond-, Weg- en Waterbouw | 9

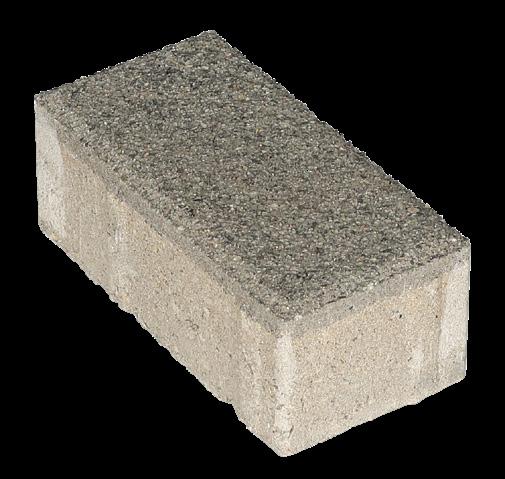

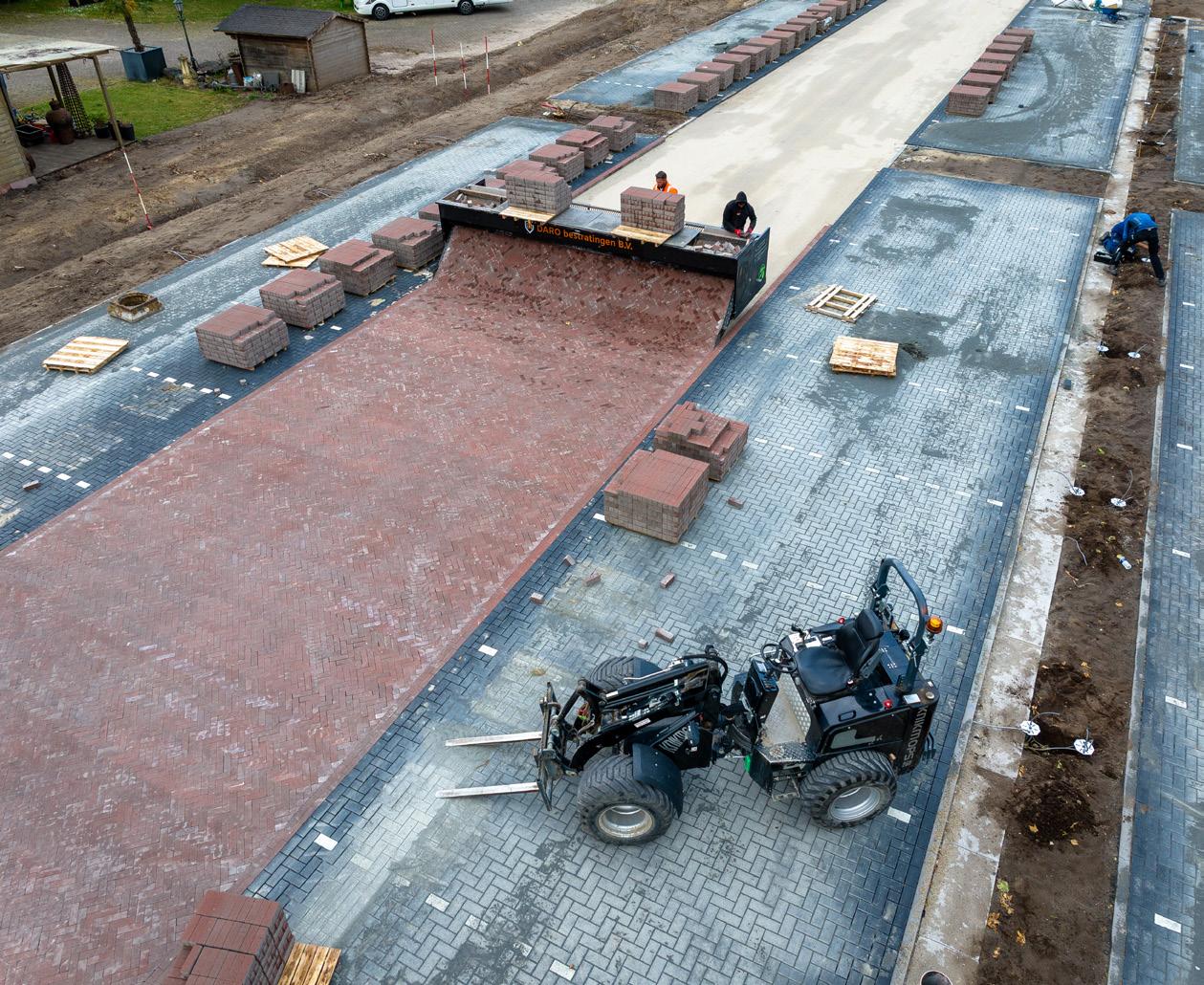

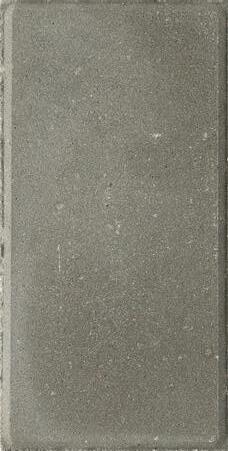

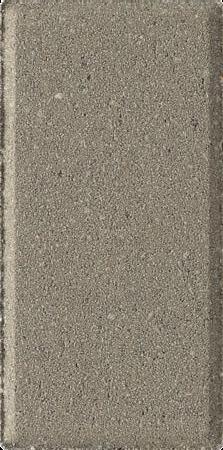

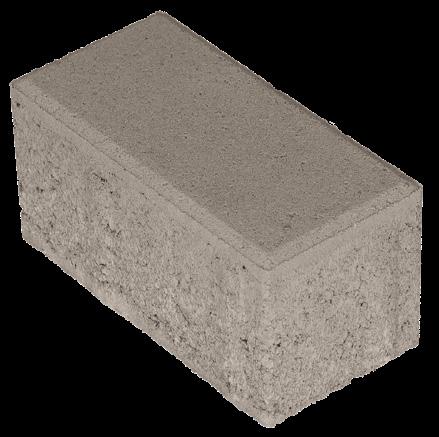

Betonstraatstenen machinaal pakket

Al jaren zet Excluton zich actief in ter bevordering van een nieuwe moderne manier van bestraten waarbij een gezondere en effectievere aanpak centraal staat. Dit doel wordt voor een belangrijk deel bereikt door mechanisatie van het straatwerk.

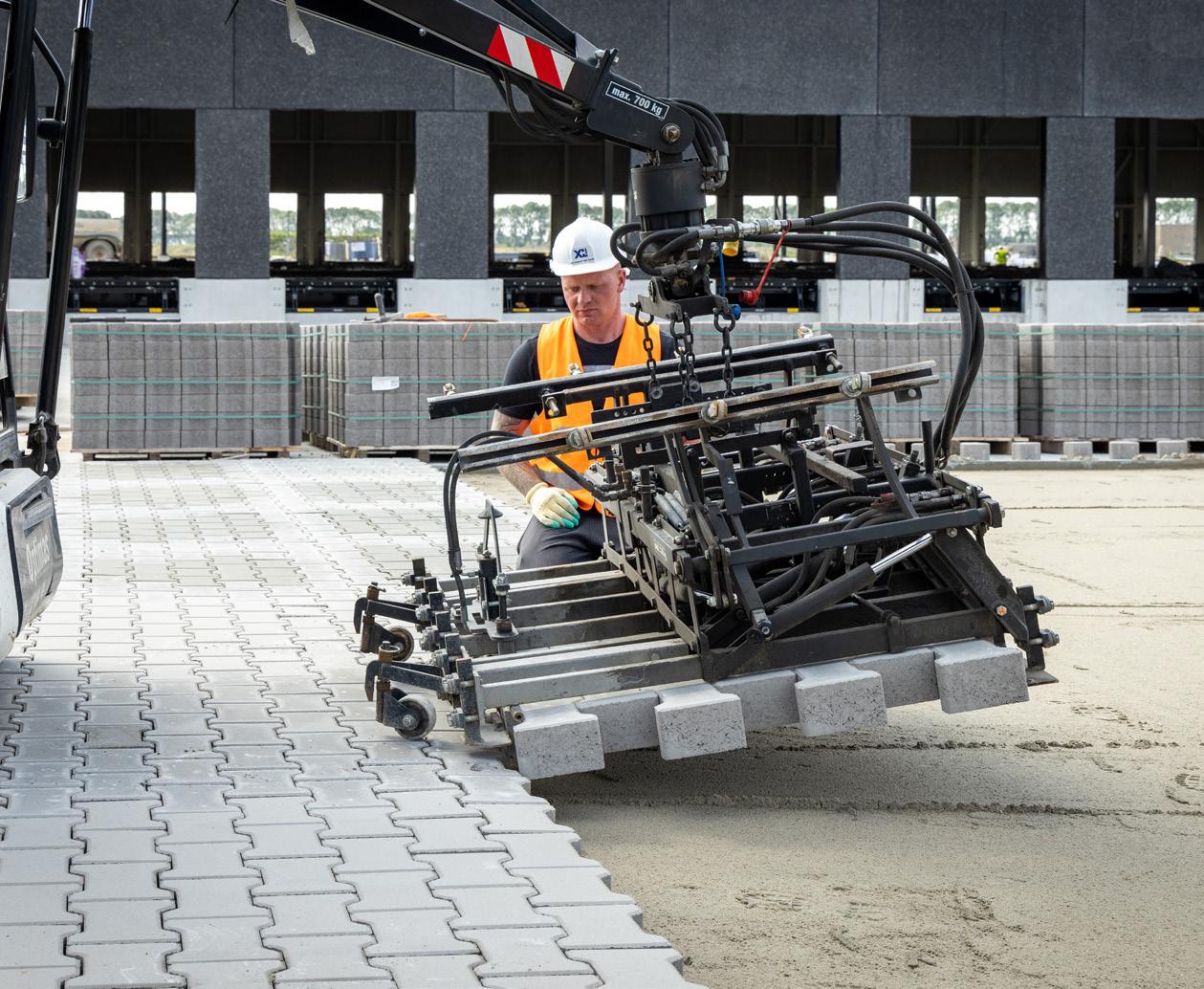

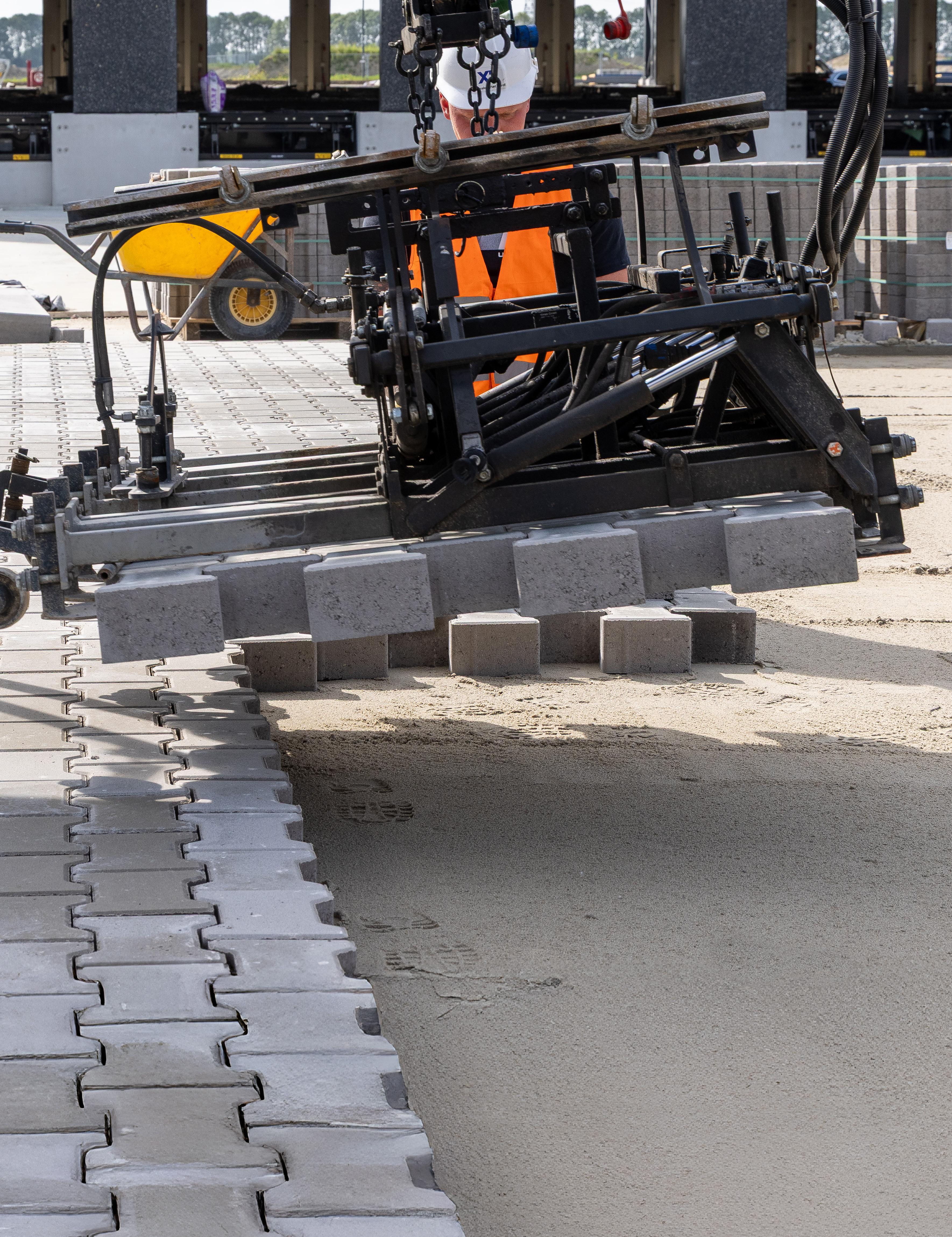

De Arbowetgeving verplicht deze manier van straten met als doel het verminderen van de fysieke belasting van stratenmakers. Op basis van jarenlange ervaring, knowhow, innovatie én passie voor stenen is Excluton erin geslaagd een topproduct te ontwikkelen dat volledig is afgestemd op machinale verwerking van deze stenen.

Onze betonstraatstenen worden op de nieuwste machines met de laatste technieken gemaakt. Door gebruik te maken van een omvormmachine zijn de steenpakketten nóg vlakker en stabieler.

Afmetingen

Hulpstukken*

8/10/12 cm 21

cm

,5

10

Kepersteen

Halve steen

cm

Bisschopsmuts

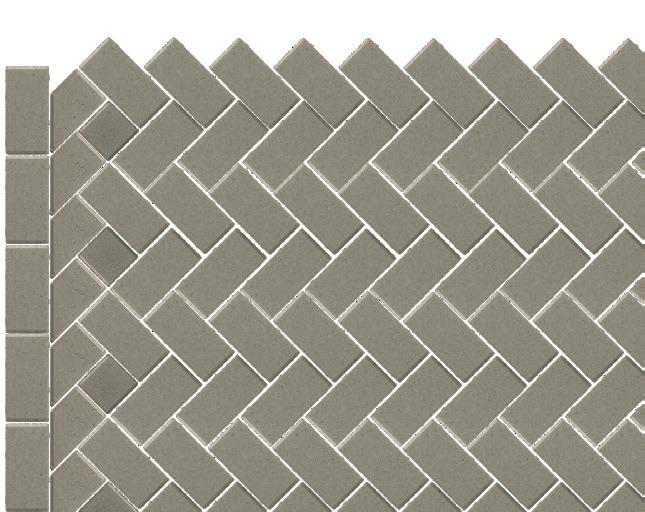

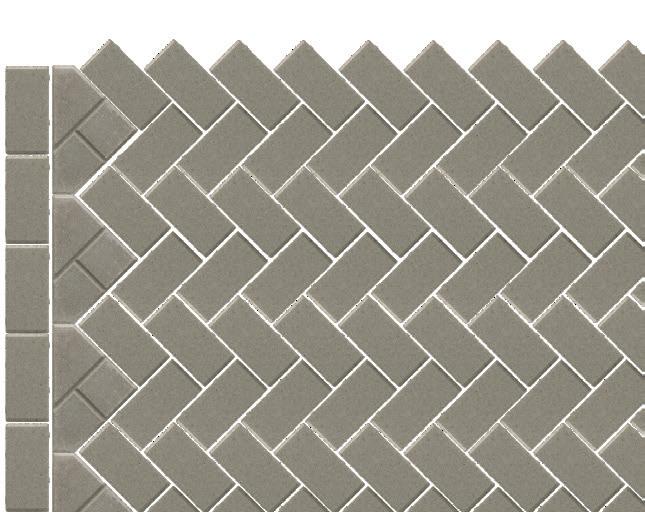

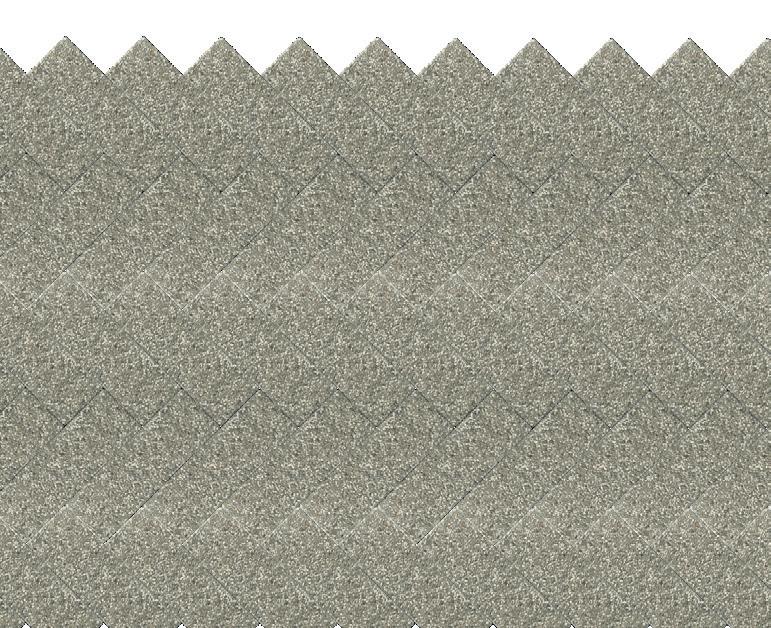

Legpatronen

Keperverband met bisschopsmutsen

10 |

Grond-, Weg- en Waterbouw

Keperverband met keperstenen en halven

Specificaties Betonstraatstenen machinaal pakket van Excluton zijn verkrijgbaar in 8, 10 en 12 cm dikte en worden standaard geproduceerd in de kleuren grijs, zwart, heidepaars en rood. Overige kleuren zijn op aanvraag.

Assortiment: • Diverse hulpstukken beschikbaar • Op statiegeldpallets geleverd Kwaliteit: • Betonstraatstenen van Excluton worden met KOMO-certificaat geleverd • Betonstraatstenen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Betonstraatstenen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • Betonstraatstenen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde stenen

Betonstraatstenen

21 x 10,5 x 8 cm

21 x 10,5 x 10 cm

21 x 10,5 x 12 cm

Gewicht per m

180 kg

225 kg

270 kg

Aantal stuks per laag

44 stuks

44 stuks

44 stuks

Aantal lagen per pak

10 lagen

8 lagen

6 lagen

Aantal stuks per m2

44 stuks

44 stuks

44 stuks

Aantal m per laag

1m

1m

1 m2

BKK

20 x 10 x 8 cm

2

2

2

Gewicht per m

180 kg

Aantal stuks per laag

44 hele + 2 halve

Aantal lagen per pak

10 lagen

Aantal stuks per m

50 stuks

Aantal m2 per laag

0,90 m2

2

2

2

Kijk op pagina 13 voor de specificaties van de hulpstukken.

*

Grond-, Weg- en Waterbouw | 11

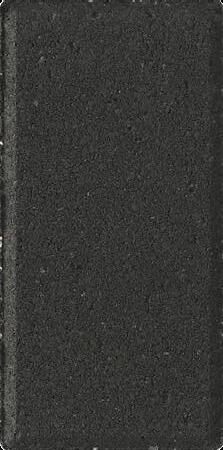

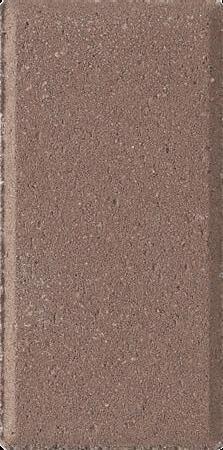

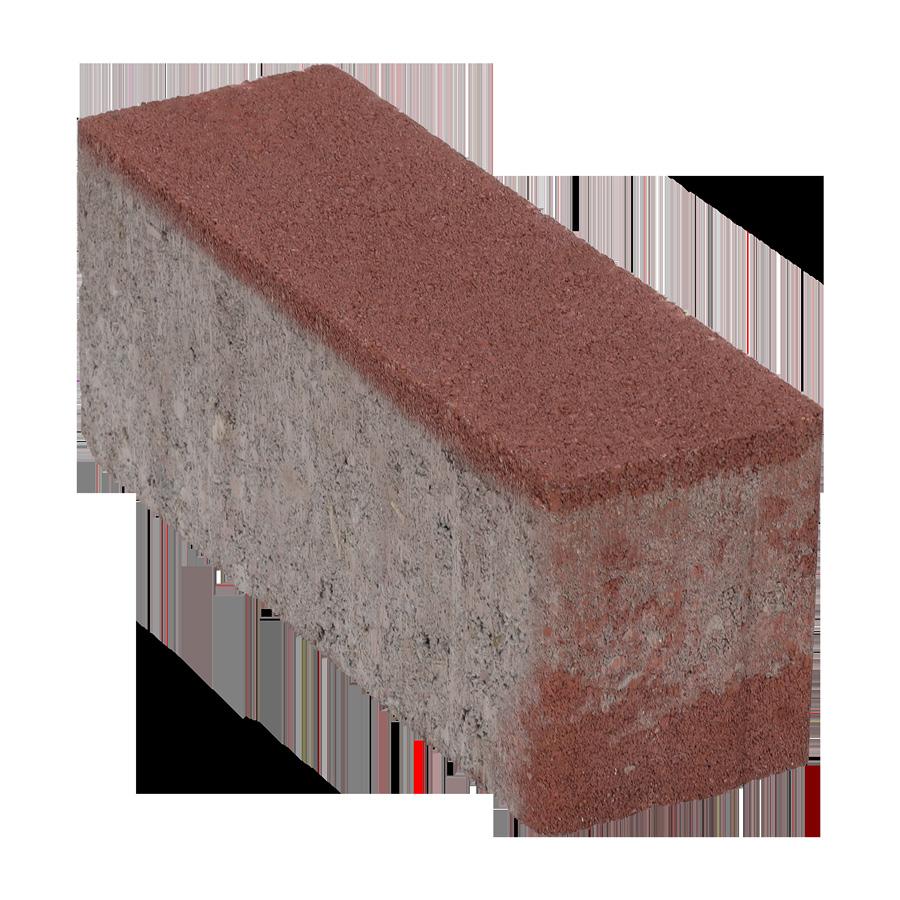

Betonstraatstenen handmatig pakket

Betonstraatstenen worden overal in de openbare ruimte toegepast en beslaan in Nederland het grootste gedeelte van het verharde oppervlak. Zij spelen een dominante rol in het ontsluiten en toegankelijk maken van elke woon-, werk- en verblijfsomgeving.

Betonstraatstenen van Excluton vormen een kwalitatieve en bovenal betrouwbare basis voor elke bestratingsopdracht. Ze worden geproduceerd met deklaag en afstandhouders.

Afmetingen

Dubbelklinker

8 cm

21

Grijs cm ,5

10

cm

Hulpstukken Zwart Kepersteen

Grijs*

12 |

Halve steen

Zwart*

Bisschopsmuts

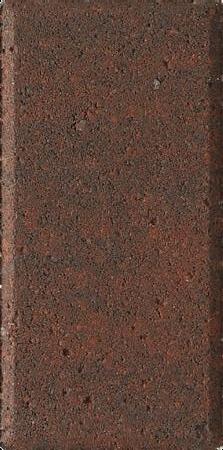

Rood genuanceerd

Grond-, Weg- en Waterbouw

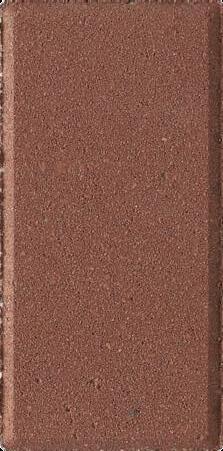

Rood

Heidepaars

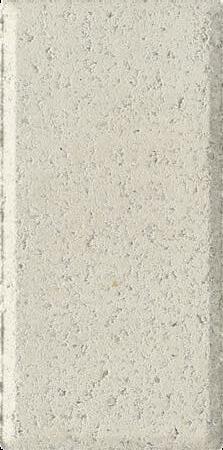

Wit

Specificaties Assortiment: • Diverse hulpstukken beschikbaar • Op statiegeldpallets geleverd Kwaliteit: • Betonstraatstenen van Excluton worden met KOMO-certificaat geleverd • Betonstraatstenen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Betonstraatstenen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • Betonstraatstenen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde stenen Betonstraatstenen*

21 x 10,5 x 8 cm

33 x 11 x 8 cm

21 x 7 x 8 cm

Gewicht per m2

180 kg

180 kg

180 kg

Aantal stuks per laag

36 stuks

33 stuks

51 stuks

Aantal lagen per pak

10 lagen

8 lagen

10 lagen

Aantal stuks per m

44 stuks

28 stuks

68 stuks

Aantal m2 per laag

0,82 m2

1,20 m2

0,75 m2

2

Halve Betonstraatstenen ook in 8 cm en 10 cm dikte verkrijgbaar.

*

Bisschopsmutsen

29,5 x 21 x 8 cm

29,5 x 21 x 10 cm

29,5 x 21 x 12 cm

Gewicht per m

180 kg

225 kg

270 kg

Aantal stuks per laag

30 stuks

30 stuks

30 stuks

Aantal lagen per pak

8 lagen

7 lagen

6 lagen

Aantal stuks per m

28 stuks

28 stuks

28 stuks

Aantal m2 per laag

1,07 m2

1,07 m2

1,07 m2

Keperstenen

21 x 10,5 x 8 cm

Dubbelklinkers

21 x 21 x 8 cm

Gewicht per m

180 kg

Gewicht per m

180 kg

Aantal stuks per laag

40 stuks

Aantal stuks per laag

30 stuks

Aantal lagen per pak

8 lagen

Aantal lagen per pak

8 lagen

Aantal stuks per m2

70 stuks

Aantal stuks per m2

22 stuks

Aantal m per laag

0,57 m

Aantal m per laag

1,36 m2

2

2

2

2

2

2

2

Betonstraatstenen 33 x 11 x 8 cm zijn leverbaar in de kleuren: Nero, Grezzo en Ivory.

Betonstraatstenen 21 x 10,5 x 10 cm zijn leverbaar in de kleuren: Grijs, Zwart, Rood genuanceerd, Rood, Heidepaars en Wit.

*

Grond-, Weg- en Waterbouw | 13

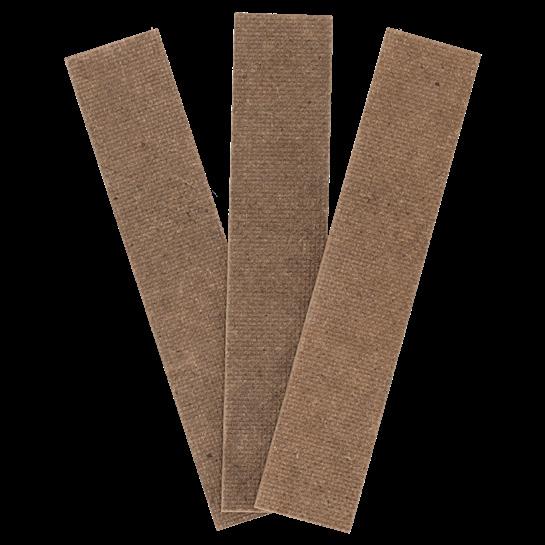

ExcluKera Biobased

ExcluKera Biobased is een Biobased betonklinker die onlosmakelijk verbonden is met een keramische deklaag die bijna volledig uit gerecycled materiaal bestaat.

Deze hybride beton-keramiek klinker heeft door speciaal geselecteerde keramische secundaire granulaten een gesloten deklaag van warme kleuren die zorgt voor een perfect nostalgisch sfeerbeeld van binnenstedelijke gebieden.

Deze stenen met een esthetische meerwaarde, zonder het hoge investeringsniveau van gebakken straatstenen, hebben een duidelijke focus op duurzaamheid en milieuvriendelijkheid. Enerzijds door de toevoeging van Miscanthus in het onderbeton, een grassoort die zich onderscheidt door een bovenmatige opname van CO2, maar ook door een hoog percentage betongranulaat. Daarnaast zorgen cementreducerende grondstoffen voor 25% cementreductie t.o.v. traditionele betonstraatstenen.

ExcluKera Biobased hebben het certificaat Cradle to Cradle Certified® Full Scope - Silver, wat betekent dat dit product garant staat voor een hoge materiaalzuiverheid en hergebruik zonder kwaliteitsverlies. Dit resulteert in een uitmuntende MKI-score en een minimale ecologische footprint.

Producteigenschappen: • Toplaag gerecycled keramisch materiaal • Geproduceerd volgens Cradle to Cradle® principe • 25% cementreductie • Eenvoudig machinaal straten • Kleurvast • Prijsvoordeel t.o.v. gebakken stenen • Lage MKI-waarde • Diverse formaten • Gezaagde halve- en keperstenen verkrijgbaar

14 |

Grond-, Weg- en Waterbouw

Specificaties ExcluKera Biobased klinkers zijn verkrijgbaar in de volgende afmetingen en kleuren: Dikformaat 21 x 7 x 8 cm Rood met deklaag Dikformaat 21 x 7 x 8 cm Bruin met deklaag Dikformaat 21 x 7 x 8 cm Rood-Bruin met deklaag Dikformaat 21 x 7 x 8 cm Rood-Zwart met deklaag Waalformaat 20 x 5 x 7 cm Rood met deklaag Waalformaat 20 x 5 x 7 cm Bruin met deklaag Waalformaat 20 x 5 x 7 cm Rood-Bruin met deklaag Waalformaat 20 x 5 x 7 cm Rood-Zwart met deklaag BSS 21 x 10,5 x 8 cm MP Rood met deklaag incl. 2 halven st/lg ef BSS 21 x 10,5 x 8 cm MP Bruin met deklaag incl. 2 halven st/lg ef BSS 21 x 10,5 x 8 cm MP Rood-Bruin met deklaag incl. 2 halven st/lg ef BSS 21 x 10,5 x 8 cm MP Rood-Zwart met deklaag incl. 2 halven st/lg ef 20 x 20 x 6 cm Rood met deklaag 20 x 20 x 6 cm Bruin met deklaag 20 x 20 x 6 cm Rood-Bruin met deklaag 20 x 20 x 6 cm Rood-Zwart met deklaag Bruin Rood-Bruin Rood Rood-Zwart

Grond-, Weg- en Waterbouw | 15

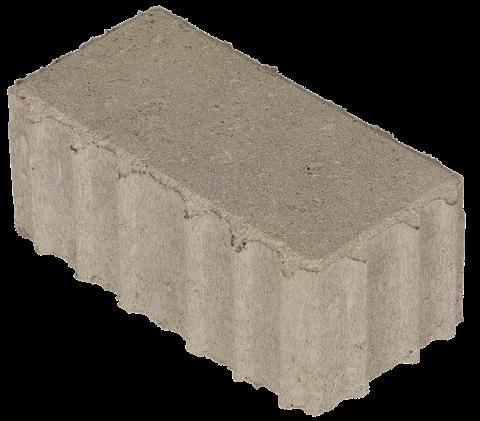

Keops+

machinaal pakket Het Keops+ systeem wordt met name gebruikt voor het leggen van oppervlakten die worden blootgesteld aan extreme belastingen. Dit geldt vooral voor plaatsen met veel verkeersintensiteit zoals bussen, vrachtwagens en ander zwaar verkeer.

Het Keops+ systeem zorgt voor een enorme stabiliteit dankzij zijn uitstekende eigenschappen: • Keops+ biedt weerstand tegen verzakken • Keops+ biedt weerstand tegen spoorvorming • Keops+ biedt weerstand tegen verschuiven • Keops+ biedt weerstand tegen kantelen • Keops+ biedt weerstand tegen omhoog komen • Keops+ biedt bescherming van kabels en leidingen • Keops+ biedt opmerkelijke vermindering van geluidsoverlast

Afmetingen

Legpatronen

8 cm 21

cm

,5

10

cm

Legverband met hulpstukken

Hulpstukken

Kepersteen

Legverband zonder hulpstukken

16 |

Grond-, Weg- en Waterbouw

Specificaties Keops+ van Excluton in 8 cm dikte worden standaard geproduceerd in de kleuren grijs, zwart en wit. Overige kleuren zijn op aanvraag.

Voegzand 0-2 mm vormt samen met het systeem van de nokken en uitsparingen de basis van het succes. Zodra het voegzand in de nokken en uitsparingen ingebed is, worden de elementen horizontaal en verticaal geblokkeerd. Het geheel heeft dan een ongekende sterkte en weerstand tegen mechanische belastingen.

Assortiment: • Keperstenen beschikbaar • Op statiegeldpallets geleverd Kwaliteit: • Keops+ stenen van Excluton worden met KOMO-certificaat geleverd • Keops+ stenen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Keops+ stenen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • Keops+ stenen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde stenen Keops+

21 x 10,5 x 8 cm

Gewicht per m2

180 kg

Aantal per laag

44 stuks

Aantal lagen per pak

10 lagen

Aantal per m2

44 stuks

Aantal m per laag

1,00 m2

Keperstenen Keops+

21 x 10,5 x 8 cm

Gewicht per m

180 kg

Aantal per laag

48 stuks

Aantal lagen per pak

6 lagen

Aantal per m2

70 stuks

Aantal m per laag

0,69 m2

2

2

2

Grond-, Weg- en Waterbouw | 17

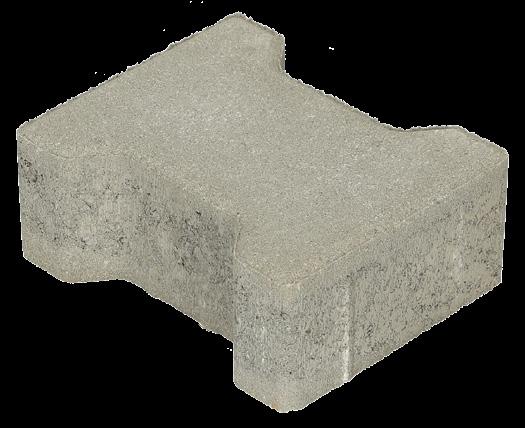

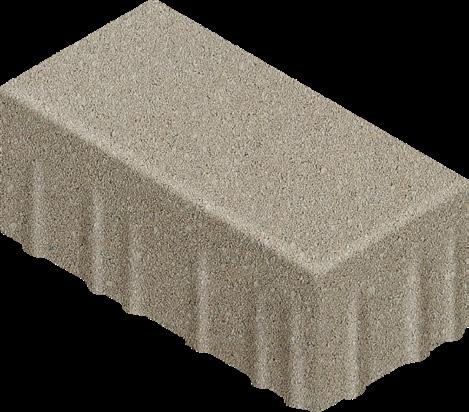

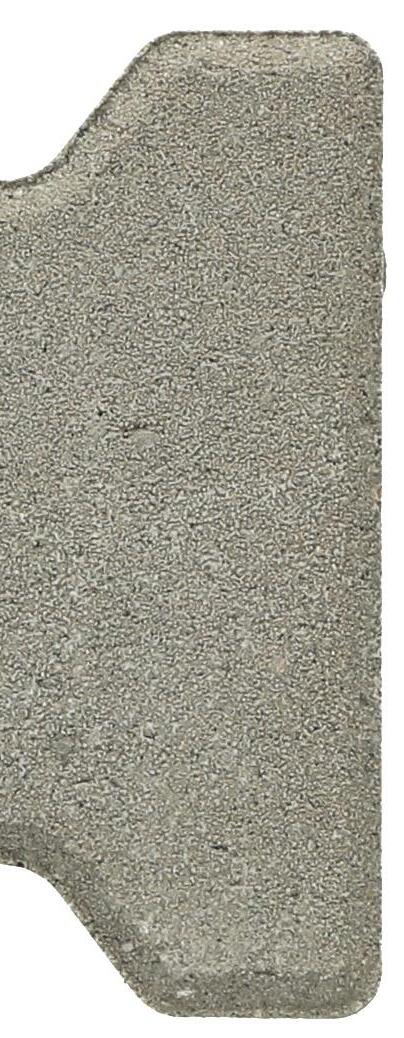

H-profielstenen machinaal pakket

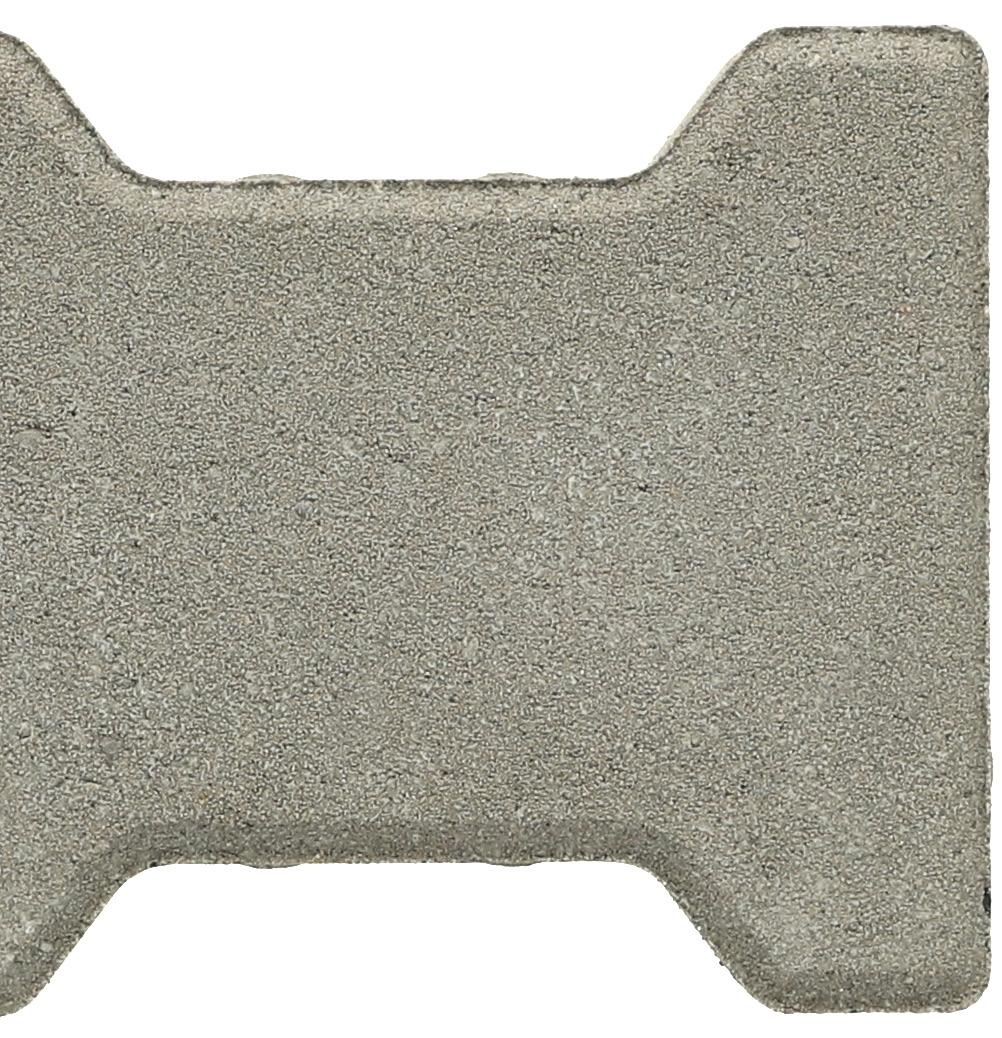

42-steens lagen Dé meest populaire oplossing voor bestrating van de buitenruimte bij distributiecentra, transportbedrijven, tuincentra en andere industriële gebieden met zwaar verkeer. Door de H-vorm grijpen de stenen in elkaar en zorgt het verband ervoor dat het straatwerk strak en muurvast ligt.

Onze H-profielstenen worden standaard in machinaal pakket geproduceerd en zijn eenvoudig met iedere stenenklem te leggen.

Doordat wij H-profielstenen in grote 42-steens lagen leveren, kan de stratenmaker in dezelfde tijd een circa 15% hogere productie halen.

Afmetingen

Legpatronen

,3

11

cm 8/10 cm

19

,8

cm

,3

16

cm

Legverband met hulpstukken

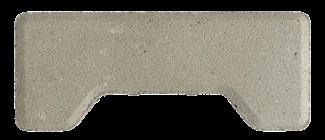

Hulpstukken

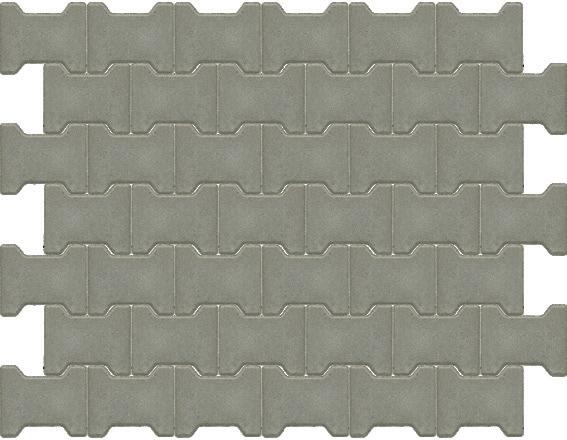

Legverband zonder hulpstukken

18 |

Grond-, Weg- en Waterbouw

Specificaties H-profielstenen van Excluton in 8 cm dikte worden standaard geproduceerd in de kleuren grijs, zwart en lentebont. De stenen van 10 cm dikte worden standaard geproduceerd in de kleuren grijs en zwart. Overige kleuren zijn op aanvraag.

Assortiment: • Diverse hulpstukken beschikbaar • Op statiegeldpallets geleverd • Standaard met facet. Op aanvraag ook verkrijgbaar zonder facet Kwaliteit: • H-profielstenen van Excluton worden met KOMO-certificaat geleverd • H-profielstenen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • H-profielstenen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • H-profielstenen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde stenen H-profielstenen

19,8 x 16,3 x 8 cm

19,8 x 16,3 x 10 cm

Gewicht per m2

180 kg

225 kg

Aantal per laag

42 stuks

42 stuks

Aantal lagen per pak

8 lagen

7 lagen

Aantal per m

35 stuks

35 stuks

Aantal m2 per laag

1,20 m2

1,20 m2

H-profiel hulpstukken

8 cm

10 cm

Afmeting halve

19,8 x 16,3 x 8 cm 3,5 stuks per strekkende meter

9,9 x 16,3 x 10 cm 3,5 stuks per strekkende meter

Afmeting begin-/eindsteen

19,8 x 8,2 x 8 cm 5 stuks per strekkende meter

19,8 x 8,2 x 10 cm 5 stuks per strekkende meter

Aantal stuks per laag Combipakket Aantal stuks per laag Halven pakket Aantal lagen per pak

24 stuks halven 24 stuks begin-/eindstenen

32 stuks halven 16 stuks begin-/eindstenen

48 stuks halven

N.v.t.

6 lagen

6 lagen

Aantal stuks per m2

70 stuks

70 stuks

Aantal m per laag

0,69 m

0,69 m2

2

2

2

Grond-, Weg- en Waterbouw | 19

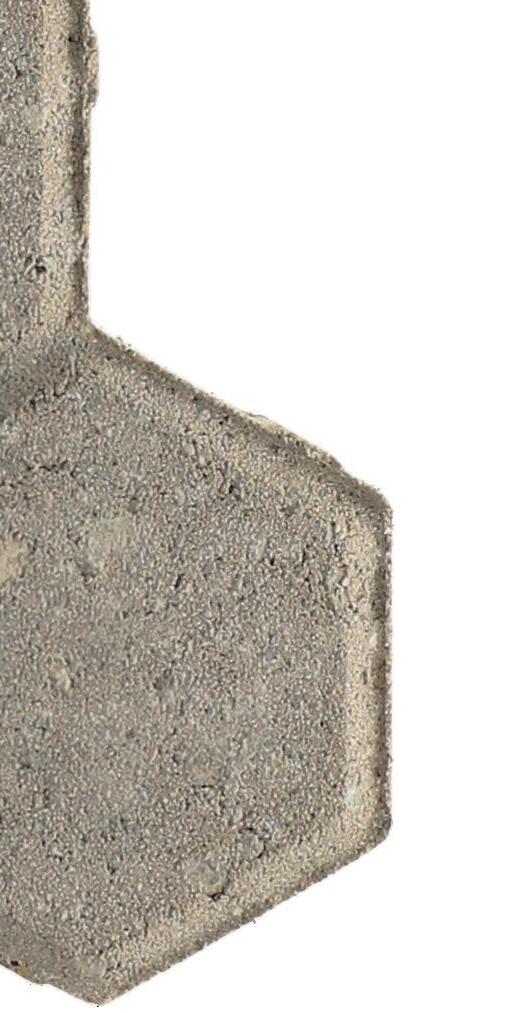

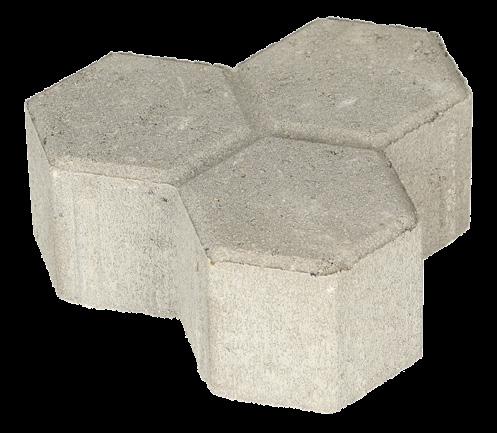

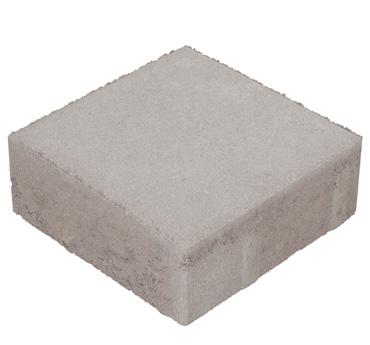

T-3 stenen

machinaal pakket

48-steens lagen T-3 stenen bewijzen zich al tientallen jaren als verharding van bedrijfsterreinen, havengebieden, overslagplaatsen en andere omgevingen waar de bestrating blootgesteld wordt aan zware belasting en wringend verkeer. Door de 12 raakvlakken wordt er een oersterk verband gecreëerd en de stenen zijn ook nog eens sneller te leggen doordat ze niet vertand hoeven worden. Er kunnen dus meer vierkante meters gelegd worden met een man minder!

De T-3 stenen van Excluton worden standaard in machinaal pakket geproduceerd en zijn eenvoudig met iedere machinale stenenklem te leggen. Wij produceren deze stenen in 48-steens lagen. Extra zaagwerk wordt voorkomen door de beschikbare kleine en grote passtukken.

Afmetingen

Legpatronen

8/10 cm

19

,7

cm

,7

19

cm

Legpatroon met hulpstukken

Hulpstukken

Passtuk groot

20 |

Passtuk klein

Grond-, Weg- en Waterbouw

Legpatroon zonder hulpstukken

Specificaties T-3 stenen van Excluton zijn verkrijgbaar in 8 en 10 cm dikte en worden standaard geproduceerd in de kleuren grijs en zwart.

Overige kleuren zijn op aanvraag.

Assortiment: • Diverse hulpstukken beschikbaar • Op statiegeldpallets geleverd Kwaliteit: • T-3 stenen van Excluton worden met KOMO-certificaat geleverd • T-3 stenen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • T-3 stenen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • T-3 stenen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde stenen T-3 stenen

19,7 x 19,7 x 8 cm

19,7 x 19,7 x 10 cm

Gewicht per m

180 kg

225 kg

Aantal per laag

48 stuks

48 stuks

Aantal lagen per pak

8 lagen

6 lagen

Aantal per m2

38,50 stuks

38,50 stuks

Aantal m per laag

1,25 m

1,25 m2

T-3 hulpstukken klein

8 x 20 x 8 cm

8 x 20 x 10 cm

Aantal lagen per pak

8 lagen

6 lagen

Aantal stuks per laag

51 stuks

72 stuks

Aantal stuks per m

69,25

69,25

Aantal m2 per laag

0,74 m2

1,04 m2

Aantal per strekkende meter

5 stuks

5 stuks

T-3 hulpstukken groot

8 x 20/15 x 8 cm

8 x 20/15 x 10 cm

Aantal lagen per pak

8 lagen

8 lagen

Aantal stuks per laag

40 stuks

40 stuks

Aantal stuks per m

44,45

44,45

Aantal m2 per laag

0,90 m2

0,90 m2

Aantal per strekkende meter

6 stuks

6 stuks

2

2

2

2

2

Grond-, Weg- en Waterbouw | 21

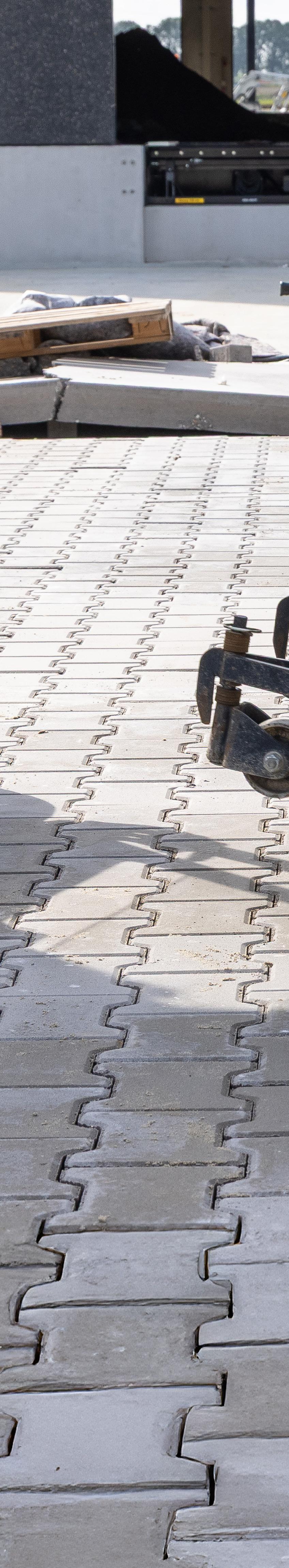

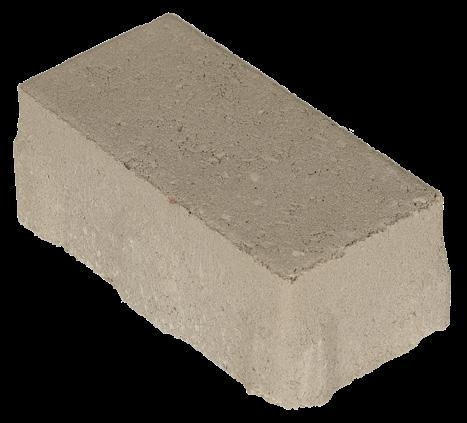

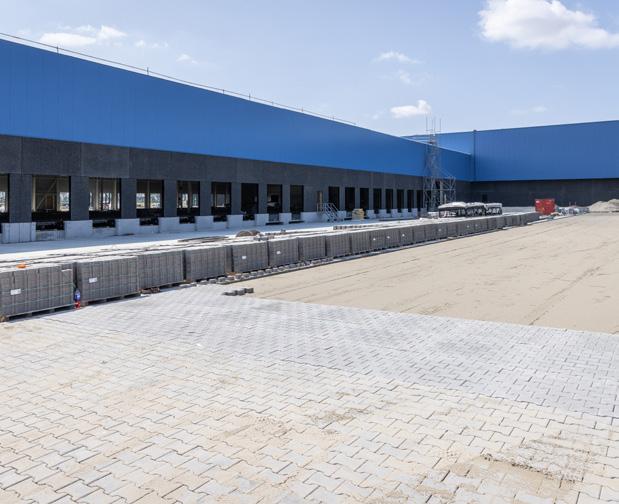

ExcluPassage machinaal pakket

Door klimaatverandering is het thema water enorm actueel. Intense regenbuien overspoelen ons land waarbij straten overstromen. Het rioleringsstelsel in Nederland is hier niet op berekend.

Gemeenten kiezen steeds meer voor bestrating met speciale betonstraatstenen, waarbij het regenwater door middel van bredere voegen naar de bufferende funderingslaag onder de bestrating wordt afgevoerd. Hierdoor verdwijnt het water van de straat en kan het geleidelijk infiltreren in de ondergrond, zodat ook verdroging wordt voorkomen.

Excluton heeft hiervoor twee uitstekende oplossingen: de ExcluPassage BSS en de ExcluPassage BKK. Dit zijn waterpasserende stenen en beschikbaar in twee formaten.

Afmetingen

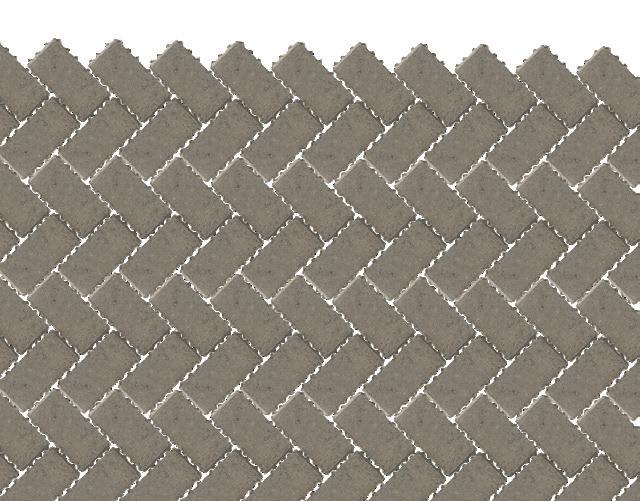

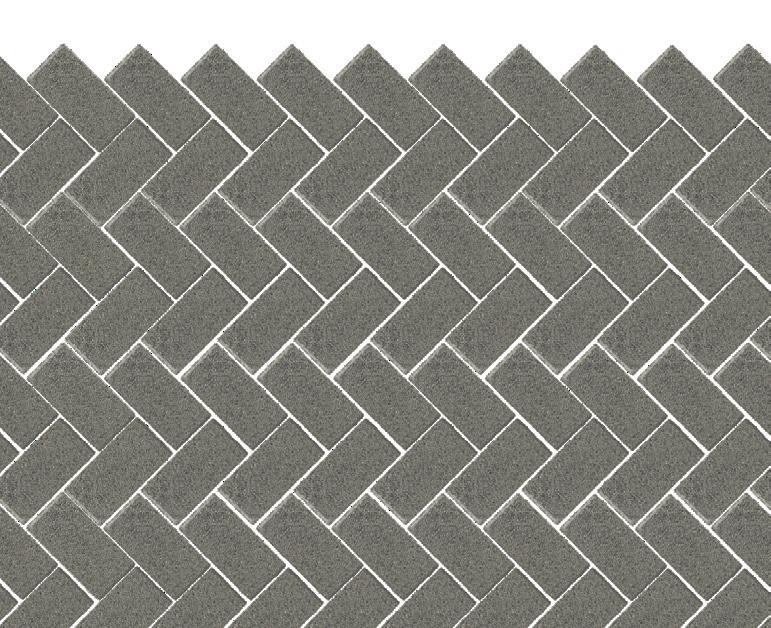

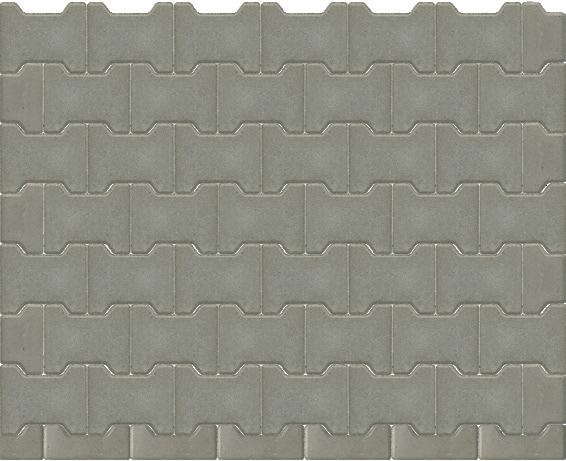

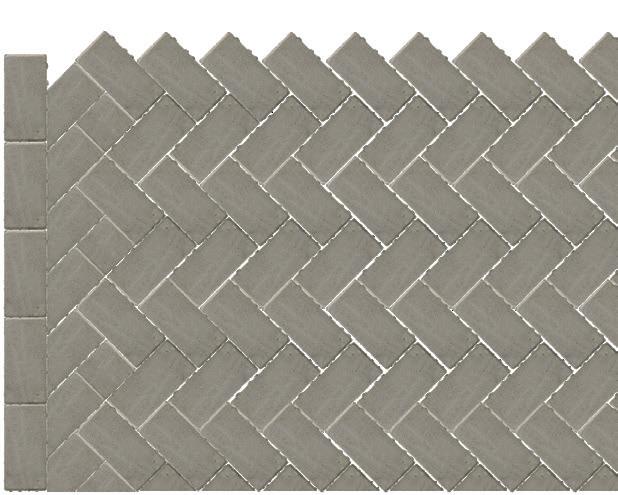

Legpatronen

8 cm

21

cm ,5

10

cm

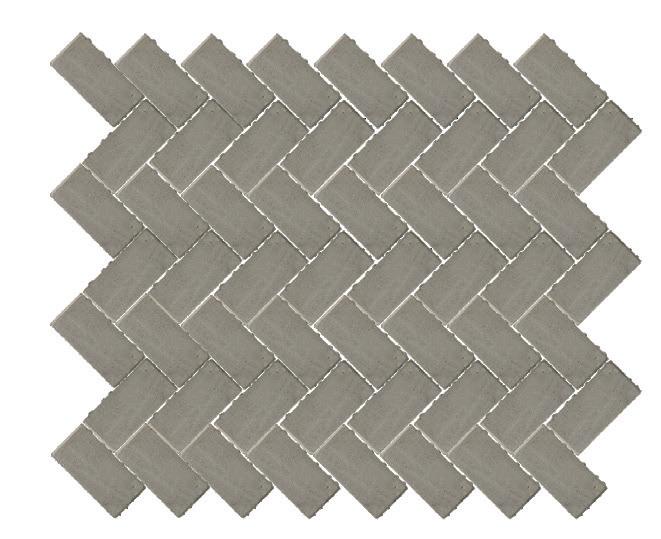

ExcluPassage BSS

8 cm

20

cm 10

cm

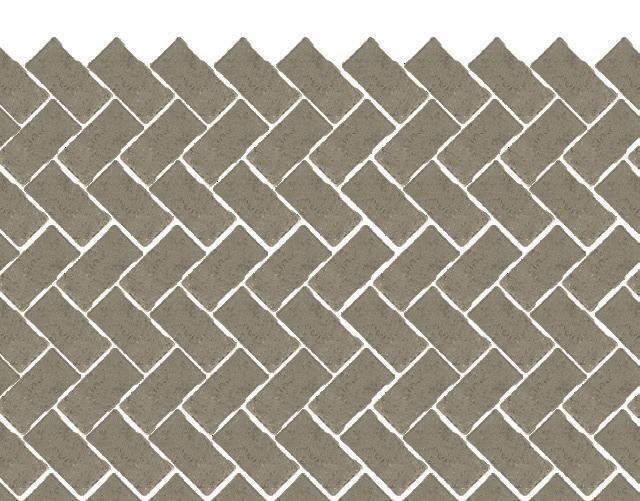

ExcluPassage BKK

22 |

Grond-, Weg- en Waterbouw

Specificaties De ExcluPassage kan uitgevoerd worden in verschillende kleuren.

ExcluPassage

21 x 10,5 x 8 cm MP - BSS

20 x 10 x 8 cm MP - BKK

Gewicht per m2

180 kg

180 kg

Aantal per laag

44 stuks hele + 2 stuks halven

44 stuks hele + 2 stuks halven

Aantal lagen per pak

10 lagen

10 lagen

Aantal per m

44 stuks

50 stuks

Aantal m per laag

1,02 m

0,90 m2

2

2

2

ExcluPassage BSS

ExcluPassage BKK

Grond-, Weg- en Waterbouw | 23

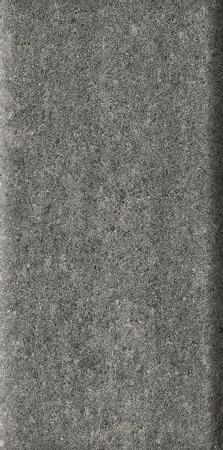

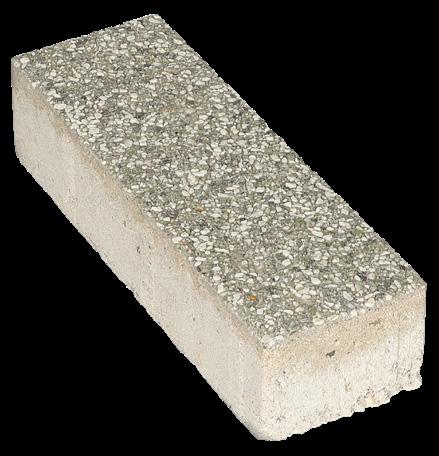

ExcluNatura Pure Olivine machinaal pakket

De ExcluNatura Pure Olivine vormt hét bewijs dat Excluton haar duurzaamheidsmissie serieus neemt. Dat spreekt niet alleen uit de groene kleur van de steen, maar ook uit de eigenschappen van dit unieke bestratingsproduct dat actief bijdraagt aan het terugdringen van de CO2-uitstoot. Dat kan doordat in de toplaag pure olivijn is verwerkt. Het pure olivijn onttrekt CO2 aan de atmosfeer en zet het om in magnesium bicarbonaat. Dit is een stof die de vruchtbaarheid van de aarde positief beïnvloedt. Excluton is erin geslaagd pure olivijn te verwerken in (gerecycled) beton voor bestrating. Het resultaat is een steen die de CO2-emissie reduceert, zodra de steen in aanraking komt met luchtvochtigheid.

De ExcluNatura Pure Olivine is, zoals van een Excluton-steen verwacht mag worden: kleurvast, slijtvast en duurzaam.

Producteigenschappen: • Excluton is patenthouder van het verwerken van pure olivijn in de toplaag van bestratingsproducten • Draagt actief bij aan terugdringen CO2-emissie • Snellere werking bij kleine fracties • Snellere werking bij regen, hoge luchtvochtigheid en hoge temperatuur • Aantoonbaar milieuvoordeel • Leverbaar in diverse formaten

Afmetingen

Legpatroon

8 cm

21

cm m

,5 c

10

24 |

Grond-, Weg- en Waterbouw

ExcluNatura Luna Reflecto machinaal pakket

De maan geeft zelf geen licht, maar reflecteert het licht van de zon. De maan is opgebouwd uit anorthosiet, een gesteente dat ook op aarde voortkomt. Excluton gebruikt anorthosiet in de toplaag van de ExcluNatura Luna Reflecto. De bestrating en omgeving is daardoor beter zichtbaar in donkere omstandigheden en reflecteert bovendien een deel van de voertuigverlichting.

In combinatie met duurzame LED-verlichting komt deze bestrating optimaal tot zijn recht.

Producteigenschappen: • Reflecteert licht en verhoogt daardoor de zichtbaarheid en de veiligheid • Minder straatverlichting vereist • Dezelfde duurzame eigenschappen als de ExcluNature Pure Olivine • Door het gebruik van grof anorthosiet bereiken we diffuse en retro reflectie (terugkaatsen van licht) voor een nog hogere veiligheid • Leverbaar in diverse formaten

Afmetingen

Legpatroon

33

8 cm

cm 11

cm

Grond-, Weg- en Waterbouw | 25

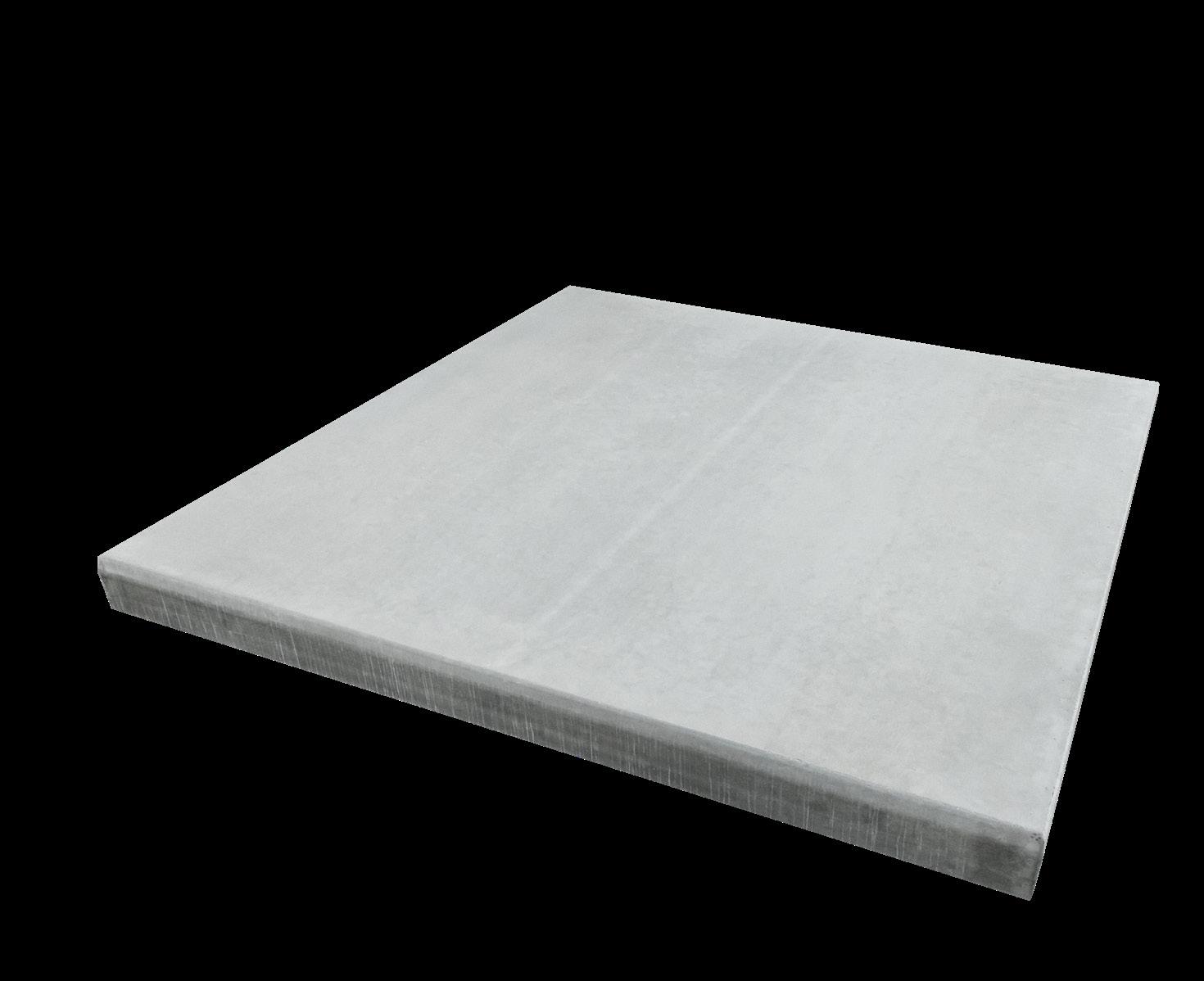

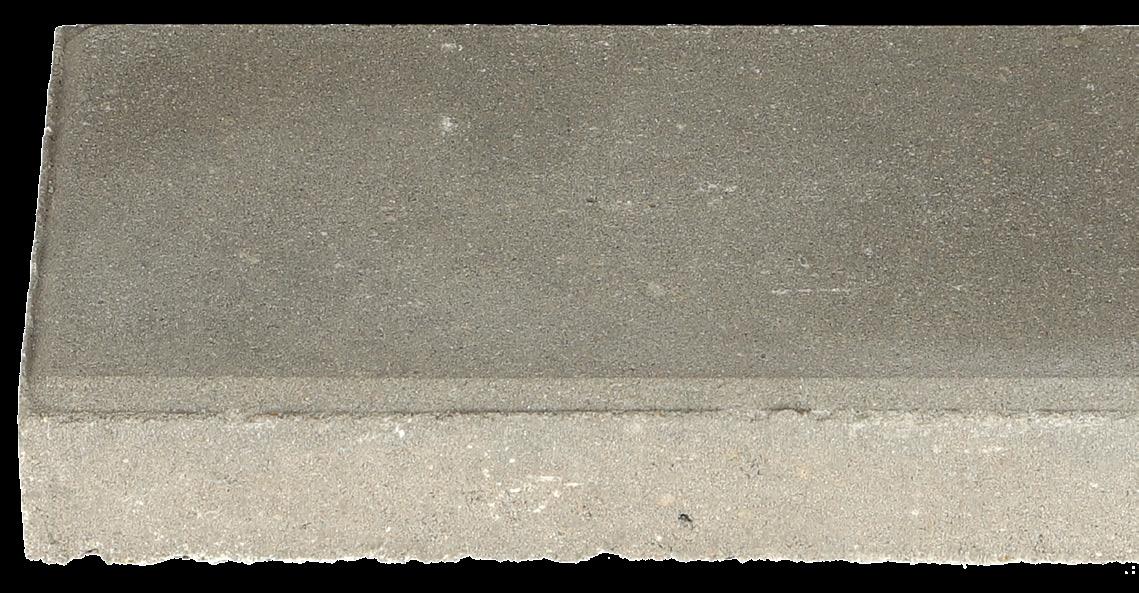

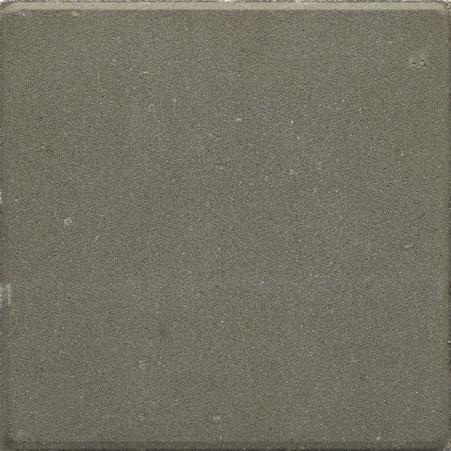

Betontegels

handmatig/machinaal pakket Betontegels, stoeptegels ofwel trottoirtegels zijn de meest voorkomende bestrating in voetgangersgebieden. Betontegels worden toegepast op trottoirs, fietspaden, schoolpleinen, winkelcentra en woonerven. Ze zijn niet meer weg te denken uit ons straatbeeld. Onze KOMO-betontegels worden om die reden in vele maten duurzaam vervaardigd. Ze passen in elk project door de tijdloze uitstraling.

Uitstekende eigenschappen van onze betontegels zijn: • Standaard afmetingen, zeer maatvast • Eenvoudig te combineren (halve en hele tegels) • Hoge slijtvastheid

Grijs

26 |

Grond-, Weg- en Waterbouw

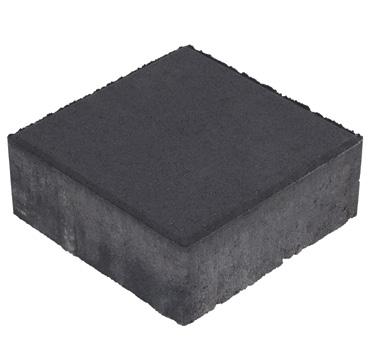

Zwart

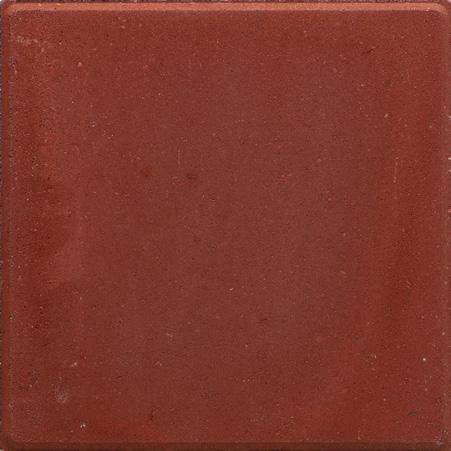

Rood

Specificaties Assortiment: • Diverse kleuren beschikbaar (grijs/rood/zwart) • Machinale verwerking mogelijk • Op (statiegeld)pallets geleverd Kwaliteit: • Betontegels van Excluton worden met KOMO-certificaat geleverd • Betontegels van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Betontegels van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Betontegels van Excluton zijn verkrijgbaar in de volgende afmetingen: Tegel 30 x 30 x 4,5 cm KOMO Tegel 15 x 30 x 4,5 cm KOMO Tegel 20 x 20 x 6 cm KOMO Tegel 30 x 30 x 6 cm KOMO Tegel 15 x 30 x 6 cm KOMO Tegel 20 x 20 x 8 cm KOMO* Tegel 30 x 30 x 8 cm KOMO Tegel 15 x 30 x 8 cm KOMO Tegel 40 x 60 x 5 cm KOMO Tegel 50 x 50 x 5 cm KOMO Tegel 60 x 60 x 4 cm met facet Tegel 60 x 60 x 4 cm zonder facet

Betontegel 20 x 20 x 8 cm zijn leverbaar in de kleuren Grijs en Zwart.

*

Grond-, Weg- en Waterbouw | 27

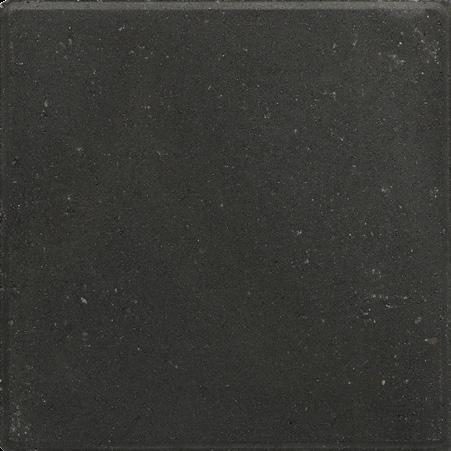

Betontegel

betontegel van Schellevis® De betontegels van Schellevis® kenmerken zich door de authentieke, oud-Hollandse structuur. Deze karakteristieke uitstraling, geïnspireerd door de natuur, geeft iedere buitenruimte een tijdloos en natuurlijk karakter.

Het Schellevis® assortiment is eindeloos met elkaar te combineren en biedt maximale ontwerpvrijheid. Grasbetontegels, betontegels en andere elementen sluiten dankzij dezelfde structuur en uitstraling naadloos op elkaar aan. Bovendien kunnen verschillende formaten eenvoudig naast elkaar worden toegepast, mits de dikte gelijk is.

Hierdoor zijn de toepassingsmogelijkheden vrijwel eindeloos. Van pleinen en terrassen tot parkeerterreinen, toegangswegen en andere openbare of particuliere buitenruimtes.

28 |

Grond-, Weg- en Waterbouw

Specificaties Assortiment: •

Op wegwerppallet geleverd

•

Deze betontegels zijn eenvoudig te combineren met de grasbetontegels

en grasbetonplaten. Bekijk per betontegel welke combinaties mogelijk zijn.

Kwaliteit: •

Betontegels zijn voorzien van wapening

•

Betontegels hebben de unieke Schellevis® structuur en uitstraling.

•

Betontegels zijn duurzaam door het gebruik van natuurlijke

•

Betontegels zijn slipvast - R13

•

Betontegels zijn bestand tegen vorst en strooizout

•

Betontegels kunnen per batch een natuurlijke variatie in structuur

grondstoffen en pigmenten

en kleur hebben

Antraciet

Carbon

Creme

Grijs

Roodbruin

Taupe

Grond-, Weg- en Waterbouw | 29

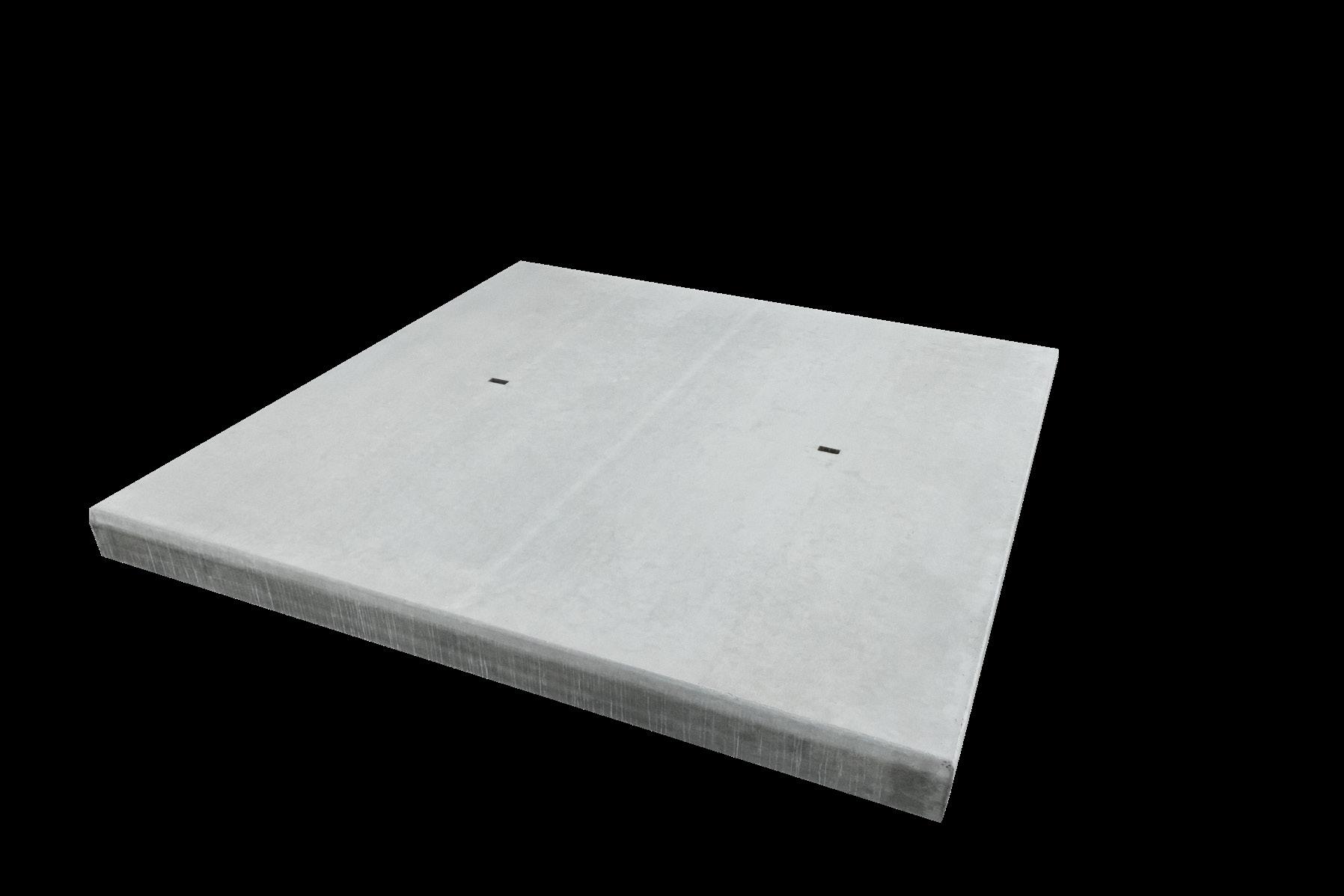

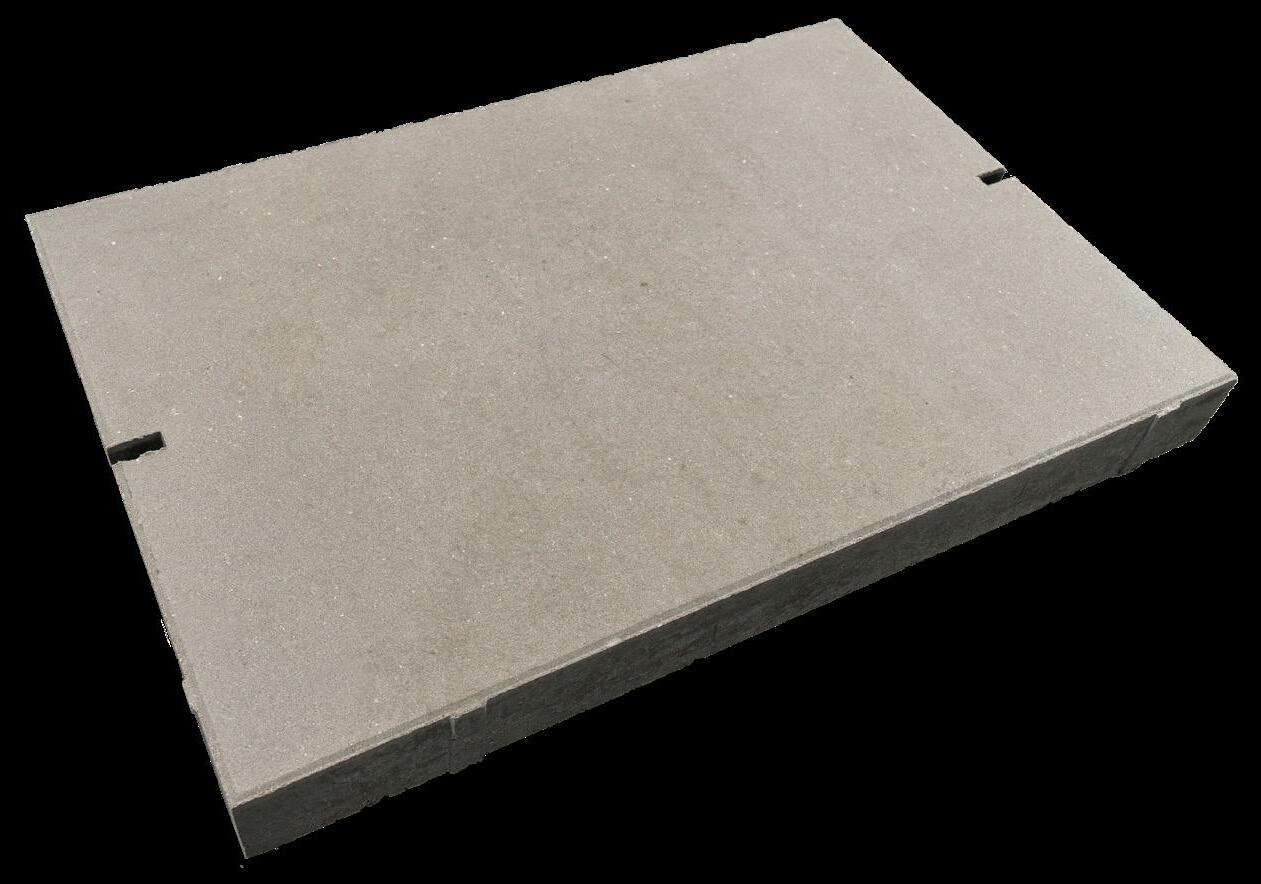

Betontegel 80 x 62,5 x 14 cm betontegel van Schellevis®

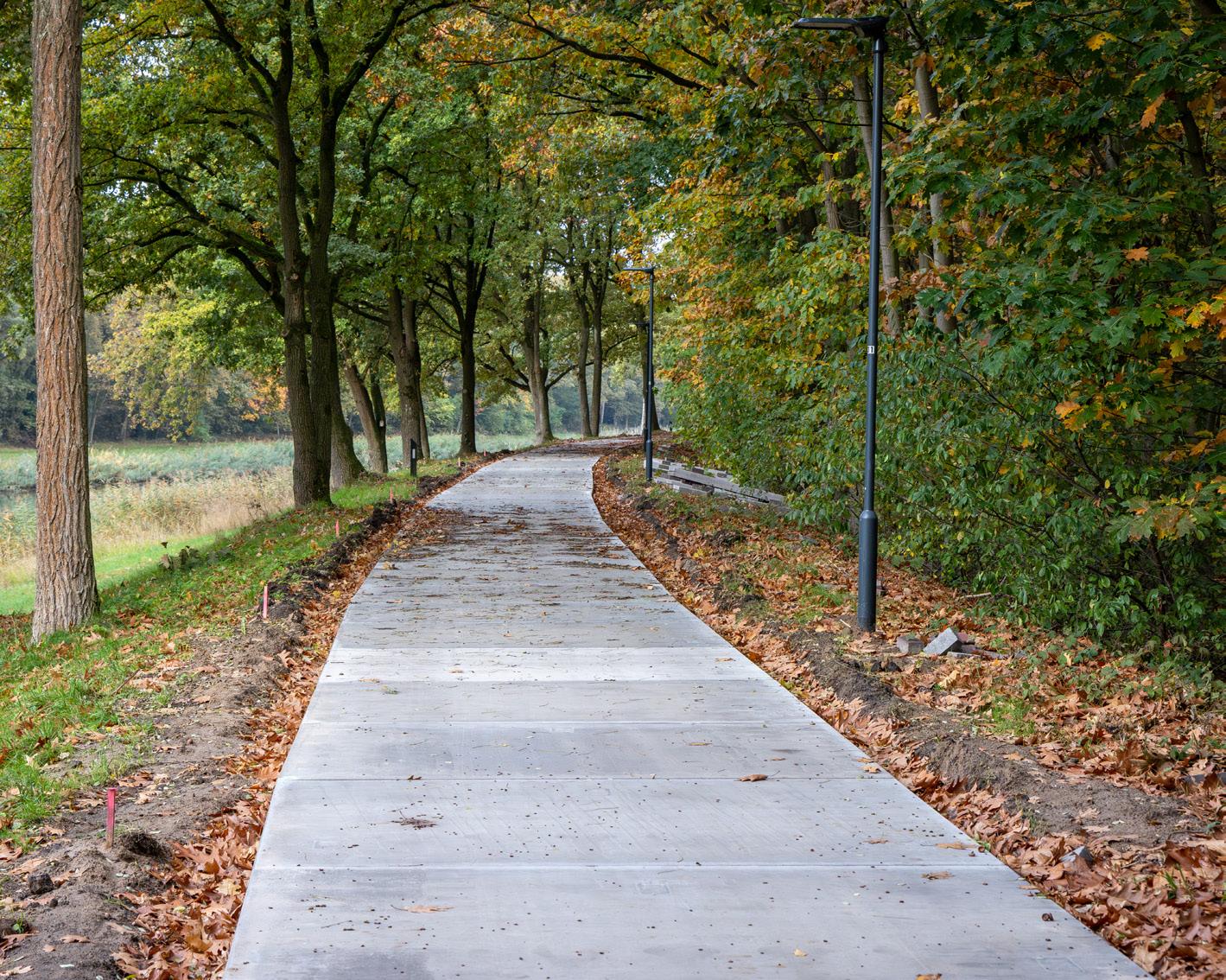

De betontegel van Schellevis® is een robuuste tegel voor zwaarbelaste toepassingen.

Dankzij de dikte van 14 cm is de tegel geschikt voor zwaar verkeer en intensief gebruikte openbare ruimtes, zoals parkeerterreinen, bedrijfsterreinen en toegangswegen.

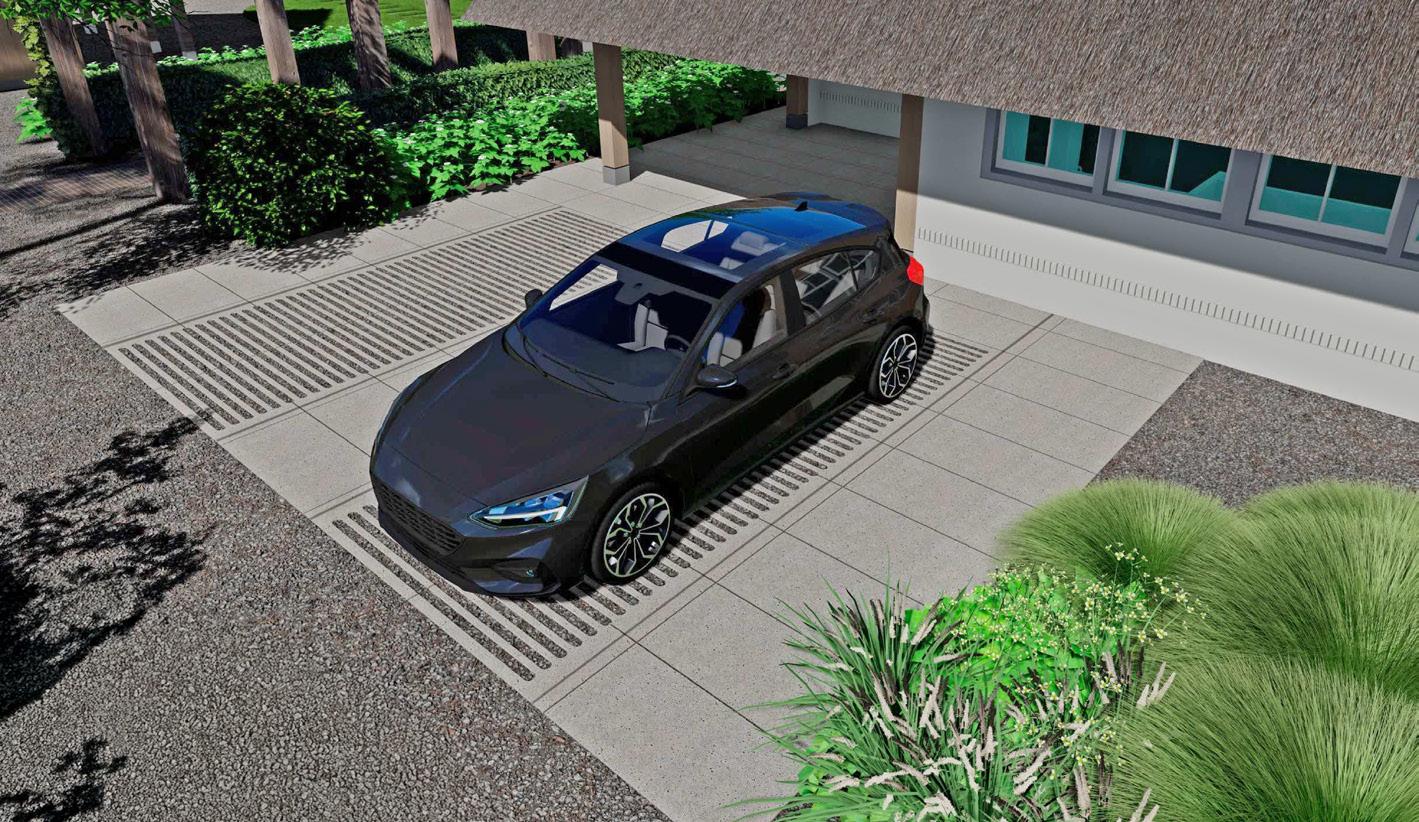

In combinatie met de Grasbetonplaat Flow kunnen eenvoudig kleine en grote parkeerterreinen worden gerealiseerd, waarbij gesloten verharding en vergroening naadloos samengaan.

De betontegel 80 x 62,5 x 14 cm wordt standaard in grijs geproduceerd.

Legpatroon

Afmetingen

80

80R

60RL 60

cm

14 cm

80

62,5

60RR

cm

60

80

60

80

60

62

,5

250

60RR

80R

60RL

Betontegel 80 x 62,5 x 14 cm

400

30 |

Specificaties

80 x 62,5 x 14 cm 80 DICHT

Combineer met

Gewicht per m2

316 kg

grasbetonplaat Flow

Aantal stuks per laag

1 stuks

Bekijk op pag. 68

Aantal lagen per pak

6 lagen

Pallet

Wegwerppallet

Norm

BRL 2813

Grond-, Weg- en Waterbouw

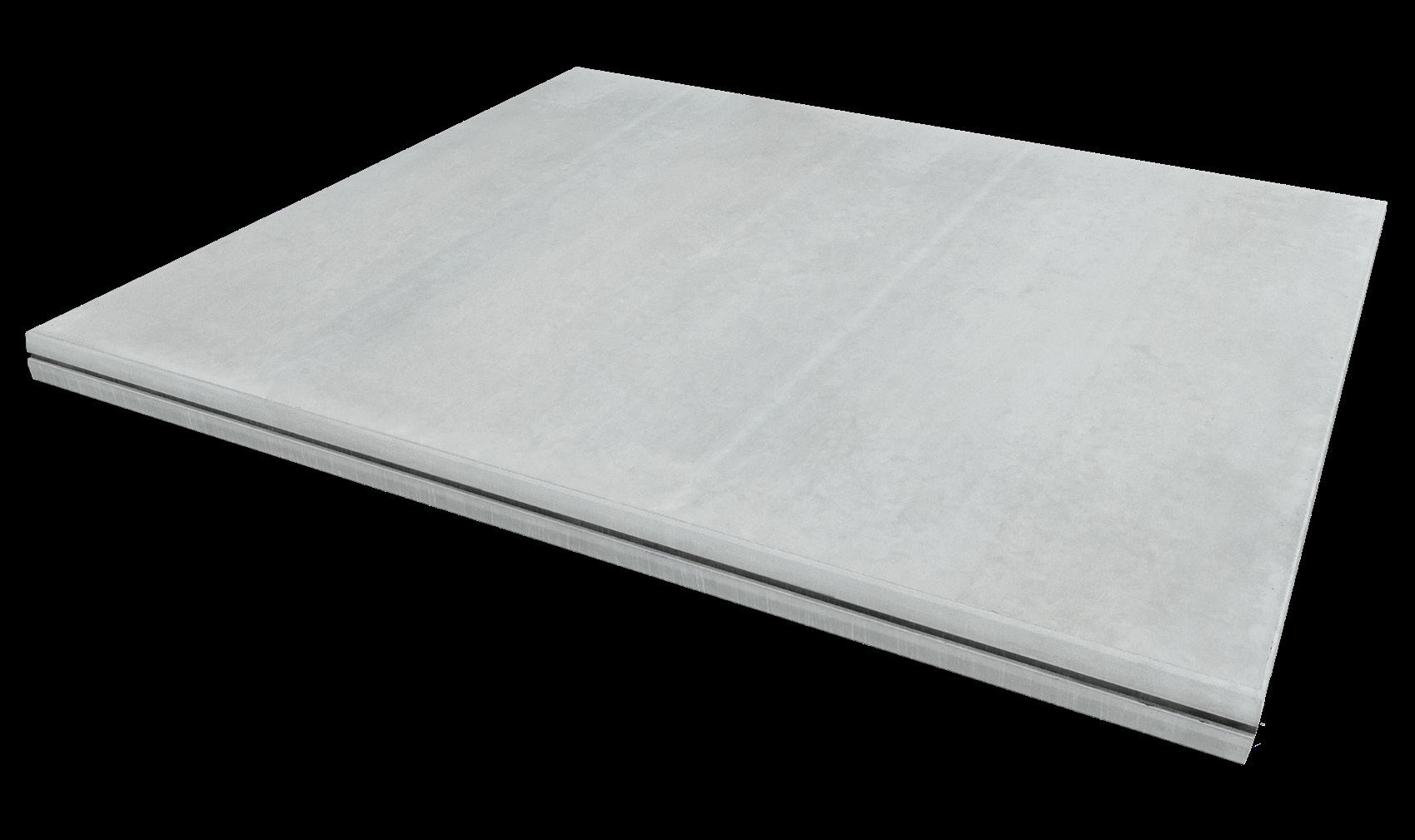

Betontegel 80 x 80 x 10 cm betontegel van Schellevis®

Deze betontegel van Schellevis® is voorzien van wapening en daarmee een robuuste standaardtegel voor pleinen, parkeerterreinen en intensief gebruikte openbare ruimtes.

De tegel is breed toepasbaar binnen stedelijke en infrastructurele projecten.

In combinatie met de Grasbetontegel Leaf ontstaat een eigentijdse inrichting waarin verharding en vergroening samenkomen.

De betontegel 80 x 80 x 10 cm wordt standaard in grijs, antraciet en carbon geproduceerd.

Afmetingen

Legpatroon 80

80

cm

80 10 cm

80

240

cm

Betontegel 80 x 80 x 10 cm 400

Combineer met de

Specificaties

Betontegel 80 x 80 x 10 cm

grasbetontegel Leaf

Gewicht per stuk

143 kg

Bekijk op pag. 58

Aantal stuks per pak

7 stuks

Pallet

Wegwerppallet

Norm

CE systeem 4

Grond-, Weg- en Waterbouw | 31

Betontegel 100 x 100 x 12 cm betontegel van Schellevis®

De betontegel van Schellevis® is geschikt voor zwaarbelaste toepassingen zoals parkeerterreinen, bedrijfsterreinen en pleinen. De dikte van 12 cm en wapening zorgt voor hoge sterkte en duurzaamheid. De tegel is ontworpen voor langdurige prestaties onder intensief gebruik.

In combinatie met de Grasbetontegel Wecko ontstaat een robuust verhardingsconcept met vergroening.

De betontegel 100 x 100 x 12 cm wordt standaard in grijs, antraciet en carbon geproduceerd.

99,8 91

99,8 91

Legpatroon

Afmetingen 100

100

cm

12 cm

0

10

100

cm

Betontegel 100 x 100 x 12 cm

Combineer met de grasbetontegel Wecko Bekijk op pag. 54

32 |

Grond-, Weg- en Waterbouw

Specificaties

Betontegel 100 x 100 x 12 cm

Gewicht per stuk

267 kg

Aantal stuks per pak

6 stuks

Pallet

Wegwerppallet

Norm

CE systeem 4

Betontegel 125 x 62,5 x 14 cm betontegel van Schellevis®

Deze tegel is geschikt voor robuuste verhardingsoplossing voor zwaarbelaste toepassingen.

Dankzij de dikte van 14 cm én wapening is de tegel geschikt voor zwaar verkeer en intensief gebruikte openbare ruimtes, zoals parkeerterreinen, bedrijfsterreinen en toegangswegen.

In combinatie met de Grasbetonplaat Flow kunnen eenvoudig opritten tot grote parkeerterreinen worden gerealiseerd, waarbij gesloten verharding en vergroening naadloos samengaan. Grasbetonplaat Flow is er in meerdere varianten verkrijgbaar.

De betontegel 125 x 62,5 x 14 cm wordt standaard in grijs geproduceerd.

Legpatroon 125

100

100

100

100

100

100

100

100RL

100RL

100 100

14 cm

100RR

250

100

cm

100RR

62,5

100

125

100

Afmetingen

100

100

100

100 100 100RR

100 100 100RL

100 100RR

100

100

Betontegel 126 x 62,5 x 14 cm

100RL

100

62

,5

cm

100

500

875

Specificaties

125 x 62,5 x 14 cm 125 DICHT

Gewicht per m2

248,5 kg

Combineer met de

Aantal stuks per pak

6 stuks

grasbetonplaat Flow

Pallet

Wegwerppallet

Bekijk op pag. 68

Norm

BRL 2813

Grond-, Weg- en Waterbouw | 33

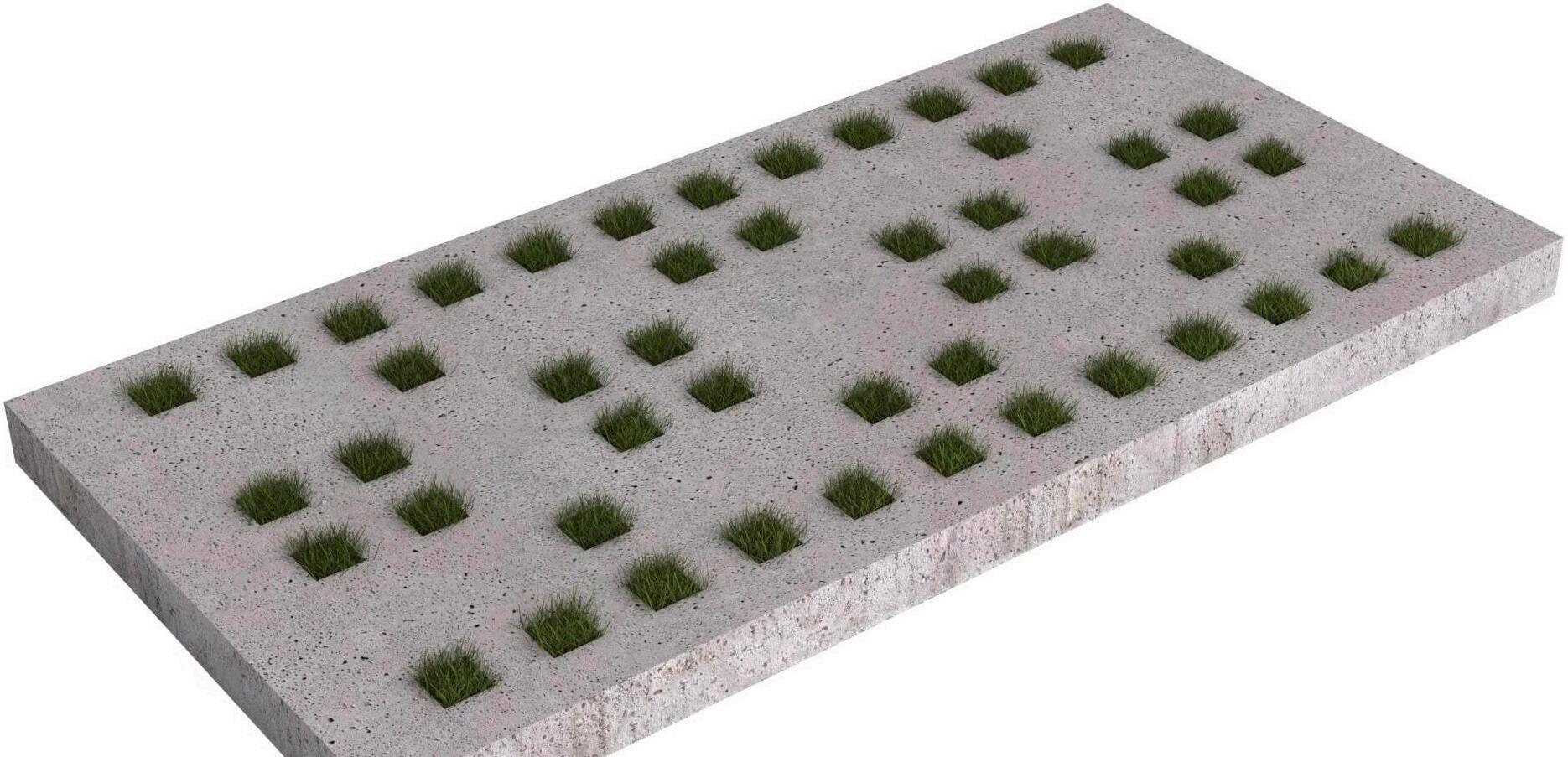

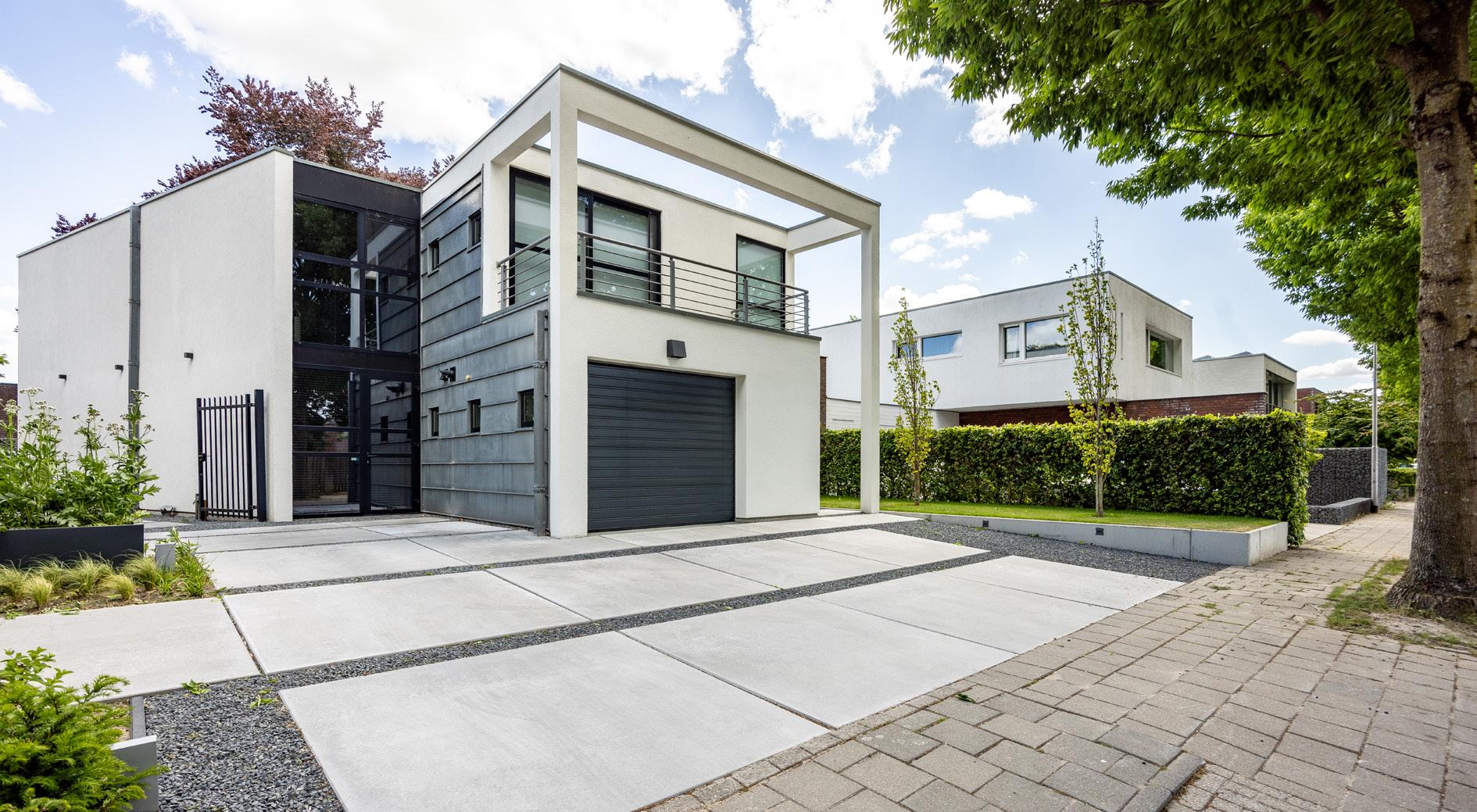

Betontegel 200 x 100 x 10 cm betontegel van Schellevis®

De iconische Schellevis® grootformaat tegel met wapening biedt een robuuste en betrouwbare verharding voor pleinen, entrees en bedrijfsterreinen. Het formaat creëert een strakke, overzichtelijke uitstraling en maakt het leggen van grote oppervlakken efficiënt.

In combinatie met de Grasbetonplaat Matrix ontstaat een eigentijds bestratingsconcept waarin gesloten verharding en vergroening naadloos samengaan.

De betontegel 200 x 100 x 10 cm wordt standaard in grijs, antraciet, carbon, crème en taupe geproduceerd.

Legpatroon

Afmetingen

100

200

10 cm 20

400

0c

10

0

cm

m

400

34 |

Specificaties

200 x 100 x 10 cm

Gewicht per stuk

480 kg

Combineer met de

Aantal stuks per pak

3 stuks

grasbetonplaat Matrix

Pallet

Wegwerppallet

Bekijk op pag. 66

Norm

KOMO

Grond-, Weg- en Waterbouw

Fotografie - Cees Rijnen

Grond-, Weg- en Waterbouw | 35

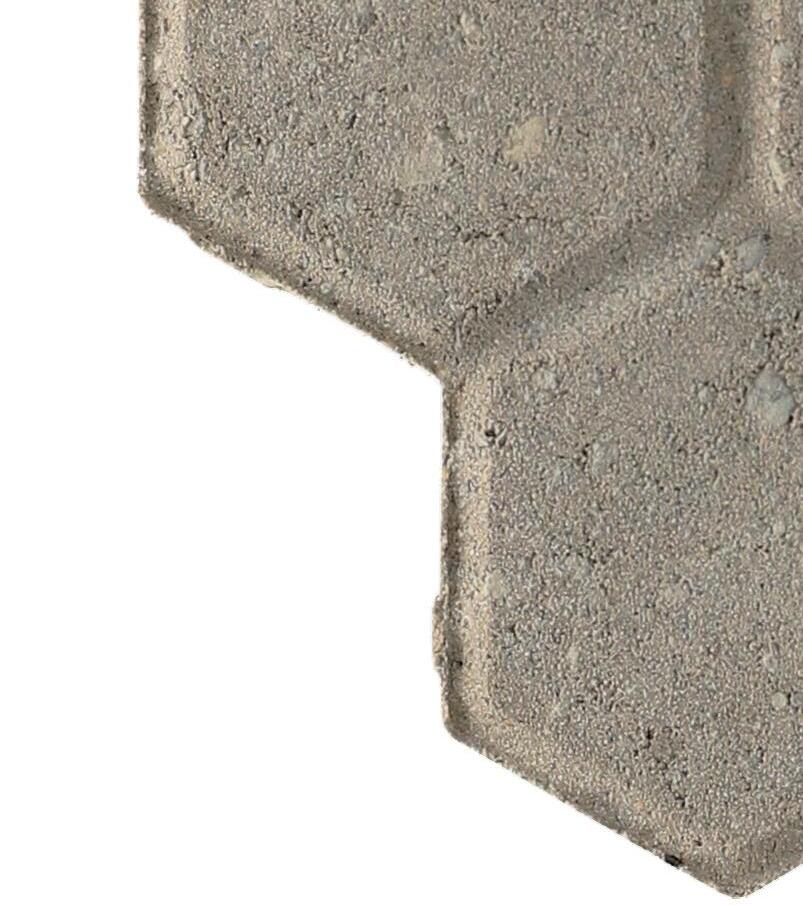

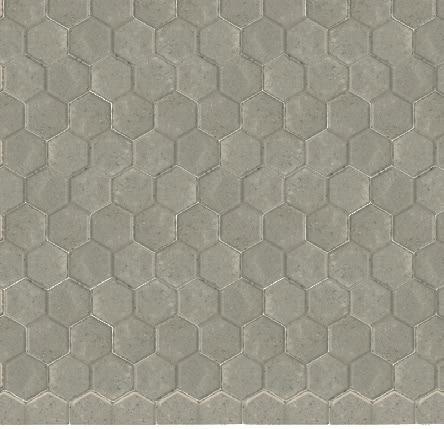

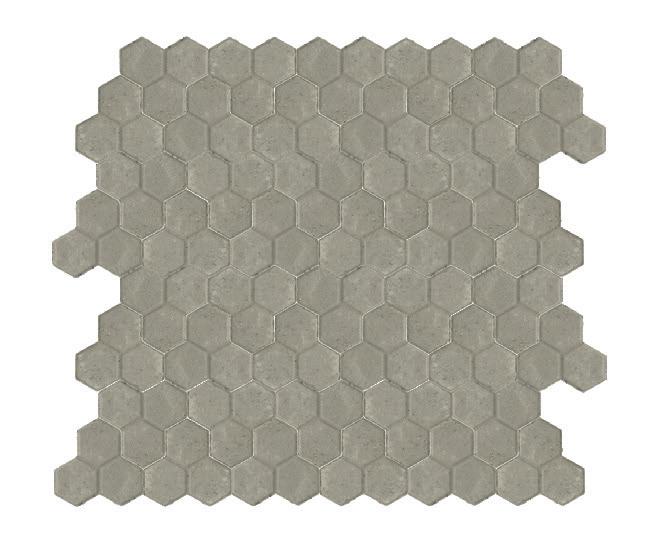

Betontegel Hexagon betontegel van Schellevis®

De Betontegel Hexagon van Schellevis® combineert een eigentijdse vormgeving met een robuuste verhardingsoplossing. De zeshoekige vorm zorgt voor een natuurlijk en onderscheidend straatbeeld binnen pleinen, parken en verblijfsgebieden.

De tegel is geschikt voor zowel functionele als representatieve toepassingen in de openbare ruimte.

Combineer met de Grasbetontegel Hexagon Open voor klimaatadaptieve oplossingen.

Afmetingen

Combineer met

7 cm

grasbetontegel Hexagon 37

,5

open. Bekijk op pag. 54

cm

7,5 cm

3

Hexagon

Legpatroon 37,5 37,5 47,5 47,5

36 |

Grond-, Weg- en Waterbouw

37,5

37,5 47,5

47,5

Specificaties De betontegel Hexagon wordt standaard in grijs en antraciet geproduceerd, ook verkrijgbaar als crème.

Assortiment: • Op wegwerppallet geleverd • De betontegel Hexagon is eenvoudig te combineren met de grasbetontegel Hexagon Open Kwaliteit: • Betontegel Hexagon heeft de unieke Schellevis® structuur en uitstraling • Betontegel Hexagon is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Betontegel Hexagon is slipvast • Betontegel Hexagon is bestand tegen vorst en strooizout • Betontegel Hexagon is per batch mogelijk in natuurlijke variatie van structuur of kleur • Betontegel Hexagon is geschikt voor zware belasting

Specificaties

37,5 x 37,5 x 7 cm Hexagon

Gewicht per stuk

19 kg

Aantal stuks per pak

48 stuks

Aantal stuks per laag

6 stuks

Pallet

Wegwerppallet

Norm

CE systeem 4

Grond-, Weg- en Waterbouw | 37

Betontegel Facet

betontegel van Schellevis® De Betontegel Facet van Schellevis® onderscheidt zich door een eigentijdse vormgeving en karakteristieke ruitvorm. Dit maakt grafische en richtinggevende bestratingspatronen mogelijk voor pleinen, stadscentra en verblijfsgebieden. De vorm ondersteunt het creëren van herkenbare structuren en zones binnen de openbare ruimte.

Combineer met de Grasbetontegel Facet Open voor klimaatadaptieve oplossingen.

Afmetingen

10 cm

60

60 cm

60

cm

60

Betontegel Facet

Combineer met de

60 60

grastbetontegel Facet open Bekijk op pag. 60 60

Legpatroon 60 60

60

60 60

60 60

60

60

38 |

60

Grond-, Weg- en Waterbouw 60

Specificaties De betontegel Facet wordt standaard in grijs en antraciet geproduceerd.

Assortiment: • Op wegwerppallet geleverd • De betontegel Facet is eenvoudig te combineren met de grasbetontegel Facet open Kwaliteit: • Betontegel Facet heeft de unieke Schellevis® structuur en uitstraling • Betontegel Facet is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Betontegel Facet is slipvast • Betontegel Facet is bestand tegen vorst en strooizout • Betontegel Facet is per batch mogelijk in natuurlijke variatie van structuur of kleur • Betontegel Facet is geschikt voor zware belasting

Specificaties

Betontegel Facet

Gewicht per stuk

70 kg

Aantal stuks per pak

7 stuks

Aantal stuks per laag

2 stuks

Aantal m2 per laag

2,8 m2

Pallet

Wegwerppallet

Norm

CE systeem 4

Grond-, Weg- en Waterbouw | 39

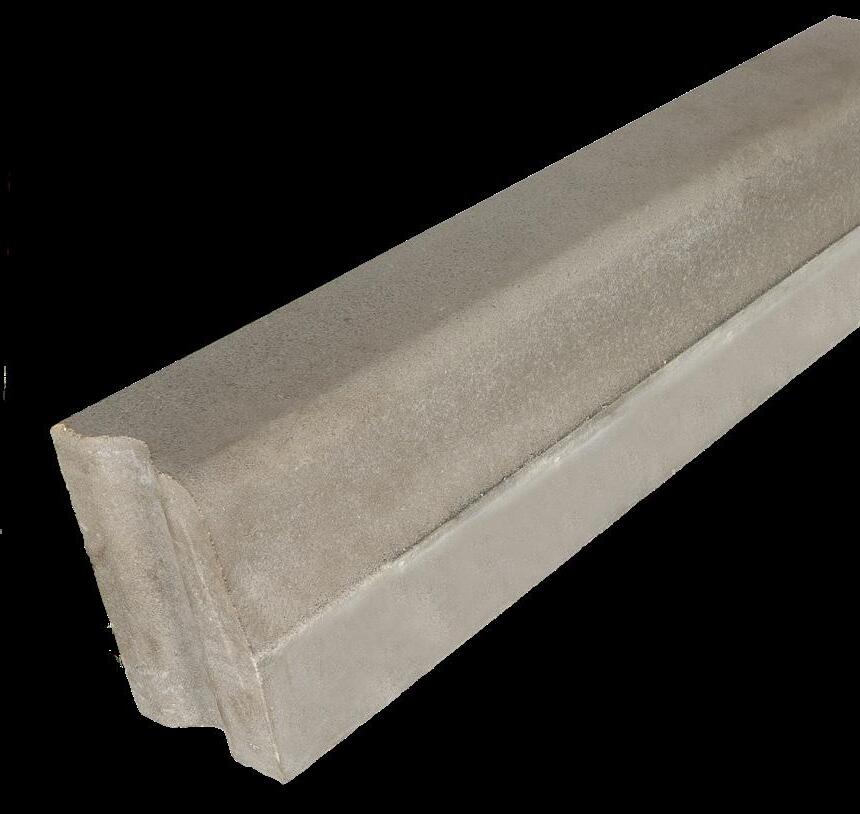

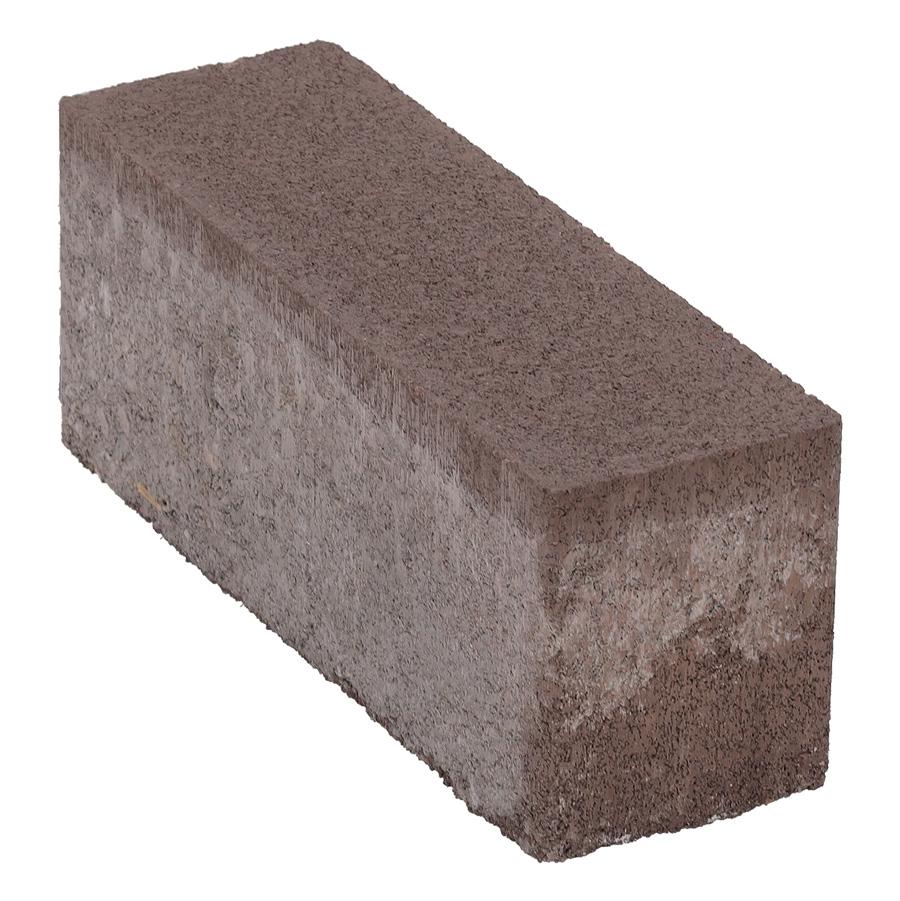

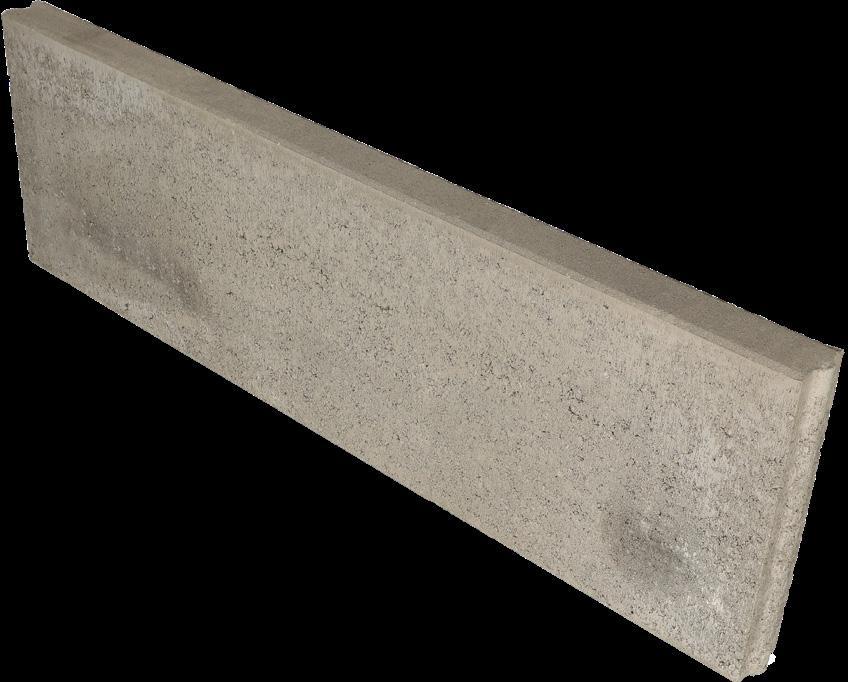

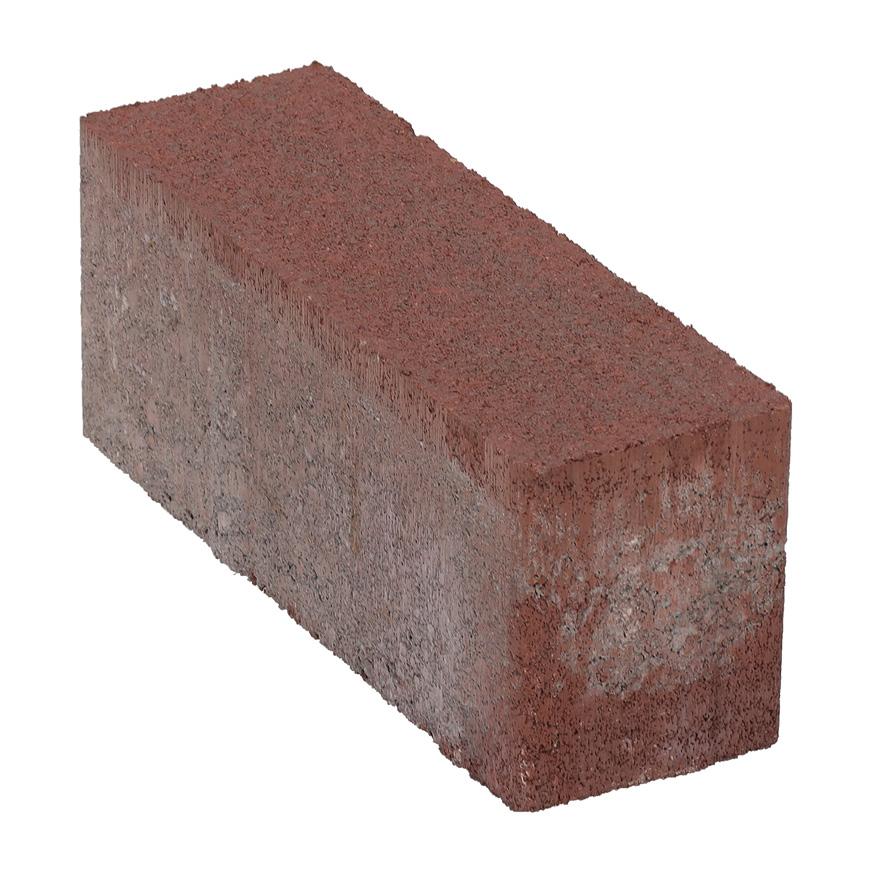

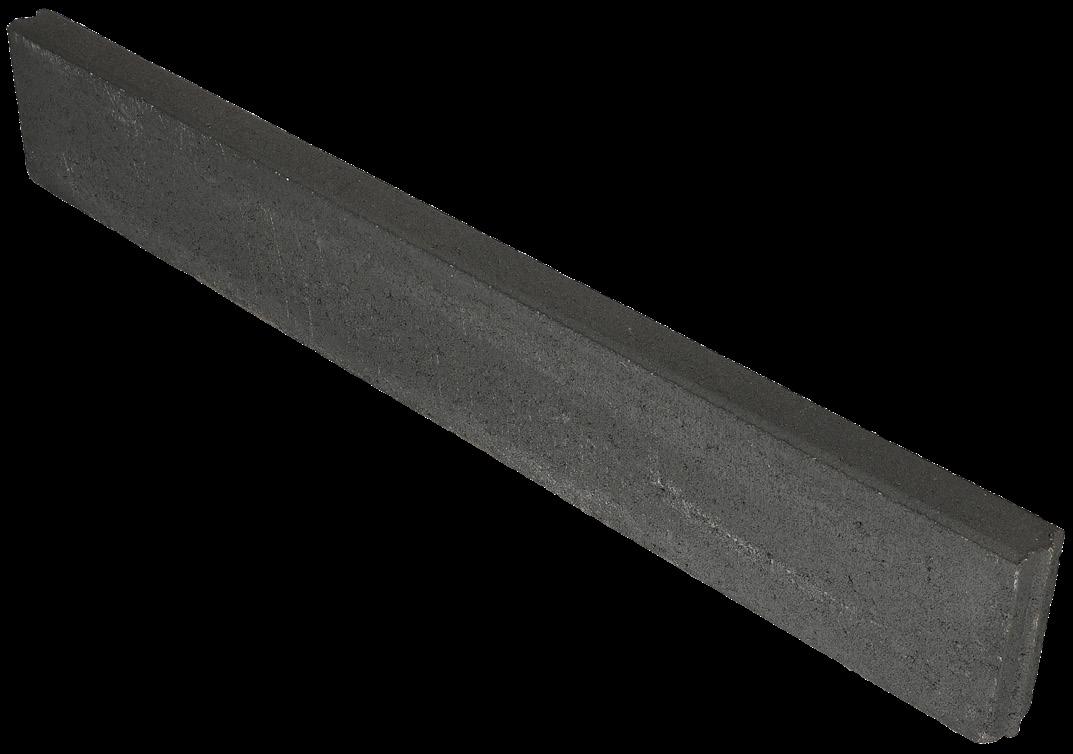

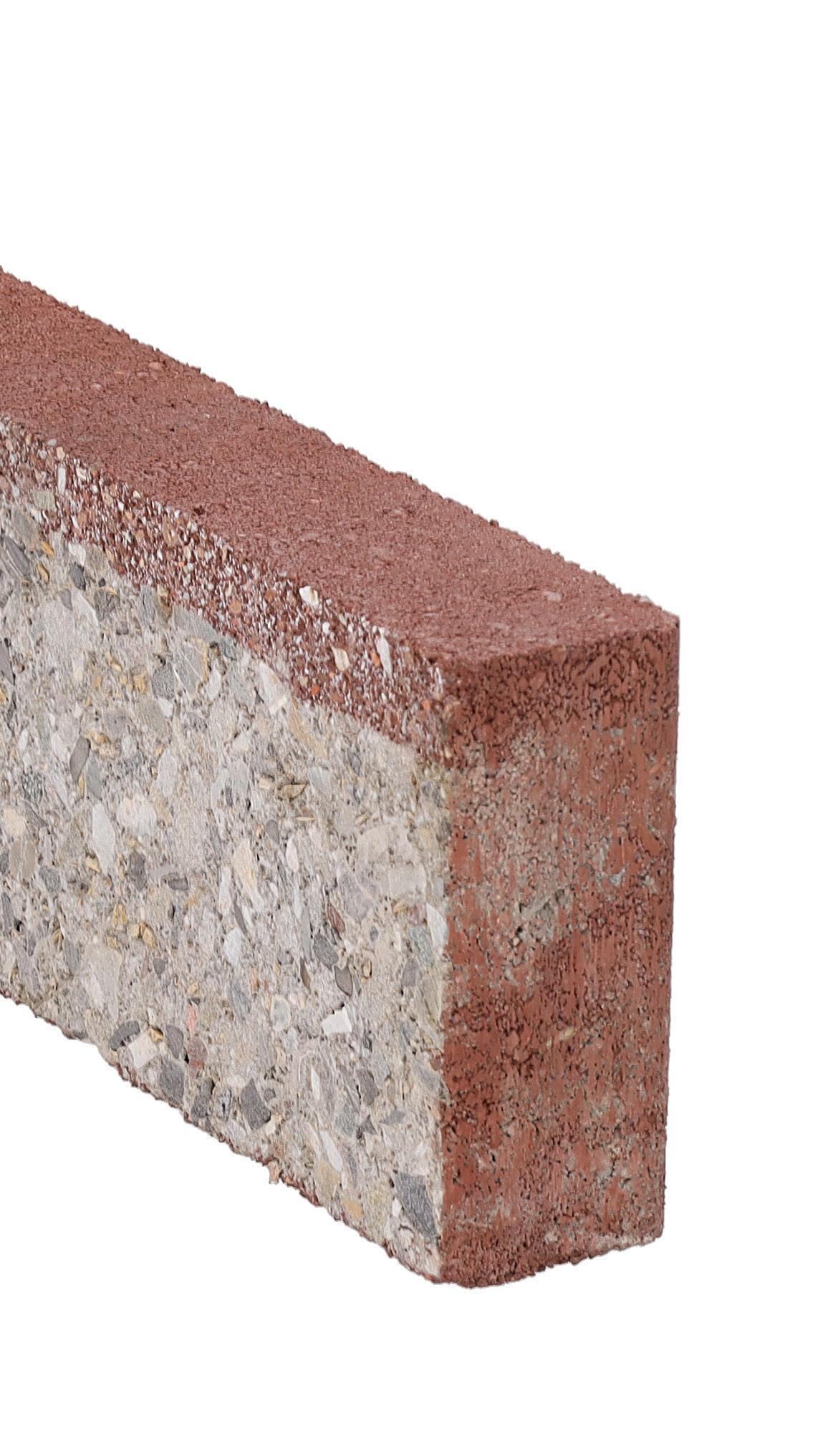

Betonbanden Opsluit- en trottoirbanden zijn een essentieel onderdeel voor het opsluiten van het straatwerk. Het type band is natuurlijk afhankelijk van de mate van belasting.

Betonbanden hebben zowel een constructieve als een visuele functie.

Opsluitbanden van Excluton zijn verkrijgbaar in de volgende afmetingen: 5 x 15 x 100 cm 6 x 15 x 100 cm 6 x 20 x 100 cm 6 x 30 x 100 cm 7 x 40 x 100 cm 8 x 20 x 100 cm 10 x 20 x 100 cm 10 x 35 x 100 cm 12 x 25 x 100 cm Trottoirbanden van Excluton zijn verkrijgbaar in de volgende afmetingen: 13/15 x 25 x 100 cm 18/20 x 25 x 100 cm

40 |

Grond-, Weg- en Waterbouw

Specificaties Opsluitbanden van Excluton worden standaard in diverse formaten geproduceerd in de kleuren grijs en zwart. Trottoirbanden worden enkel in de kleur grijs geproduceerd.

Assortiment: • Diverse hulpstukken leverbaar • Op (statiegeld)pallets geleverd Kwaliteit: • Betonbanden van Excluton worden met KOMO-certificaat geleverd • Betonbanden van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Betonbanden van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Opsluitbanden

5 x 15 cm

6 x 15 cm

6 x 20 cm

6 x 30 cm

7 x 40 cm

Gewicht per stuk

17 kg

21 kg

27 kg

41 kg

65 kg

Aantal stuks per laag

20 stuks

17 stuks

17 stuks

17 stuks

15 stuks

Aantal lagen per pak

5 lagen

5 lagen

4 lagen

2 lagen

2 lagen

Opsluitbanden

8 x 20 cm

10 x 20 cm

10 x 35 cm

12 x 25 cm

Gewicht per stuk

36 kg

45 kg

79 kg

68 kg

Aantal stuks per laag

14 stuks

12 stuks

11 stuks

10 stuks

Aantal lagen per pak

4 lagen

4 lagen

2 lagen

3 lagen

Trottoirbanden

13/15 x 25 x 100 cm

18/20 x 25 x 100 cm

Gewicht per stuk

85 kg

114 kg

Aantal stuks per laag

7 stuks

6 stuks

Aantal lagen per pak

3 lagen

3 lagen

Grond-, Weg- en Waterbouw | 41

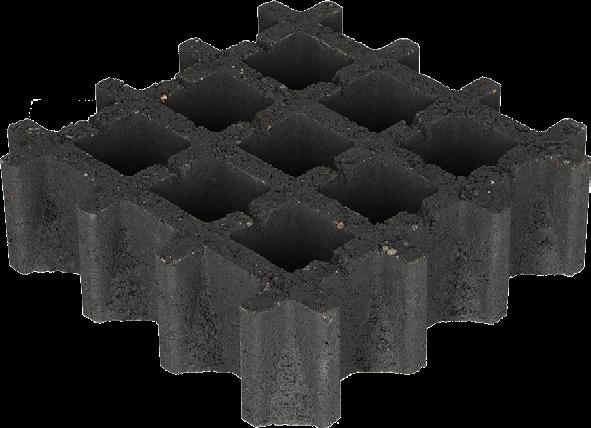

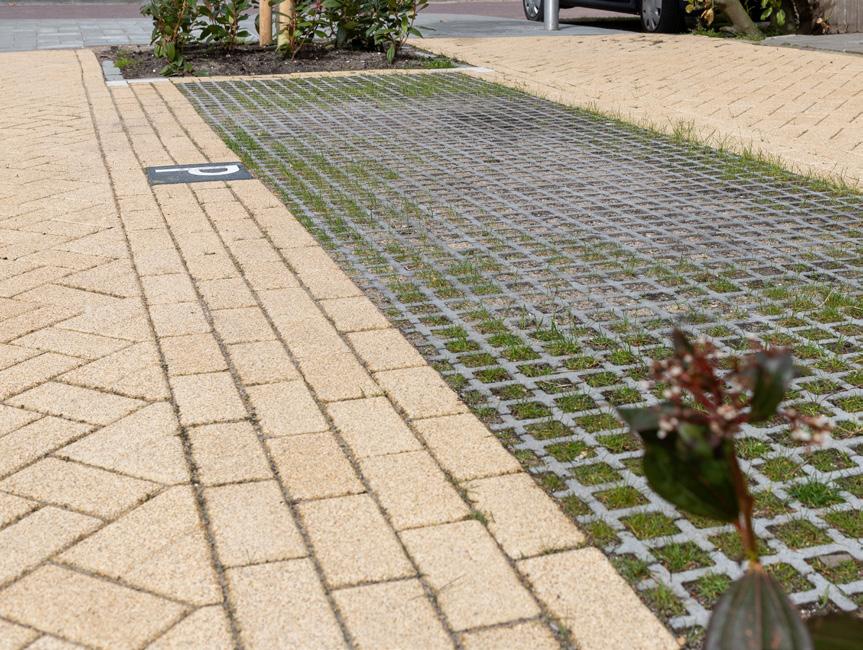

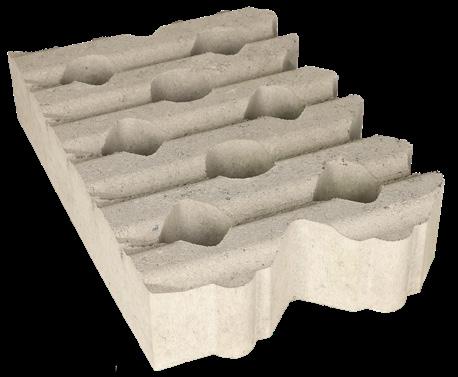

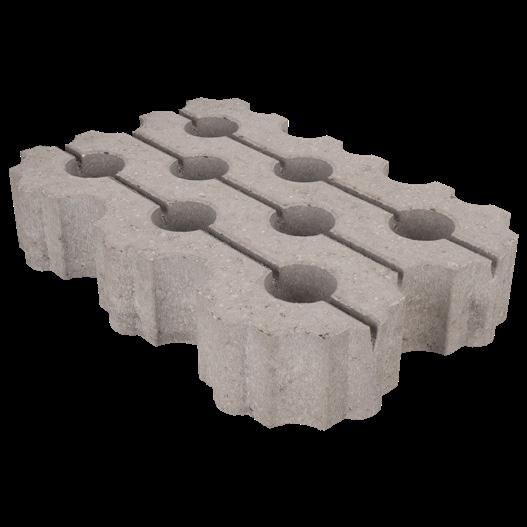

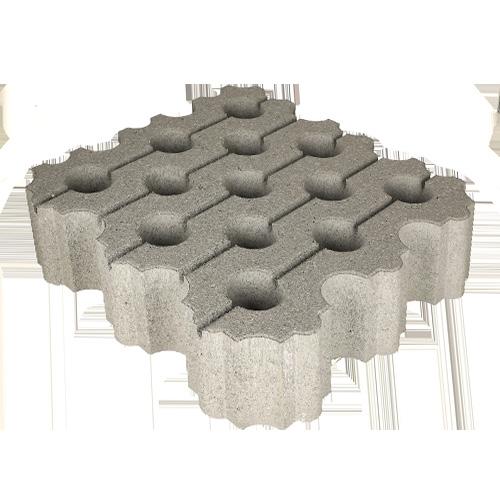

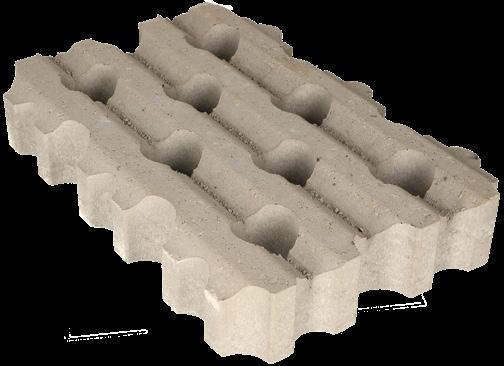

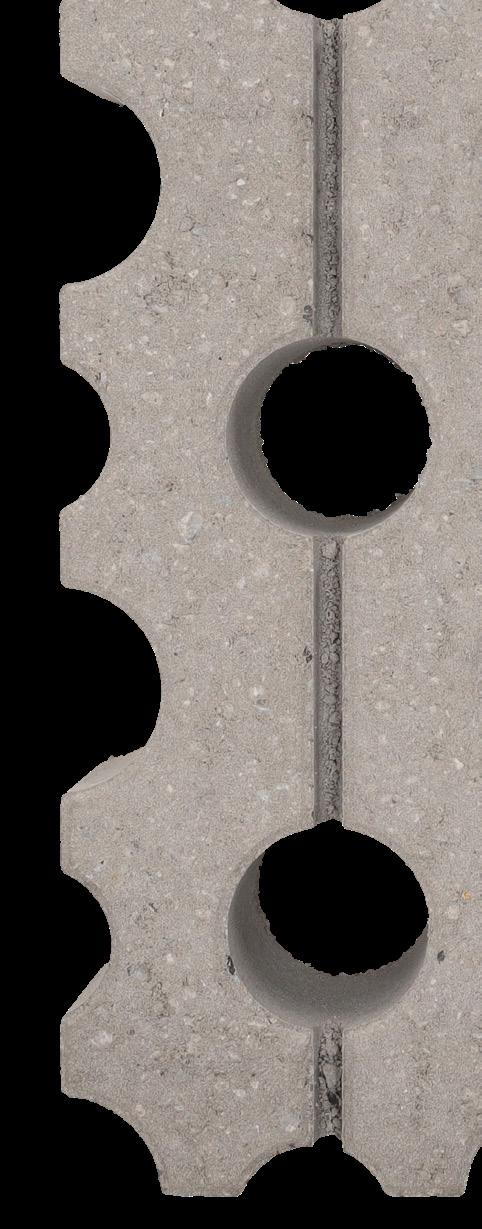

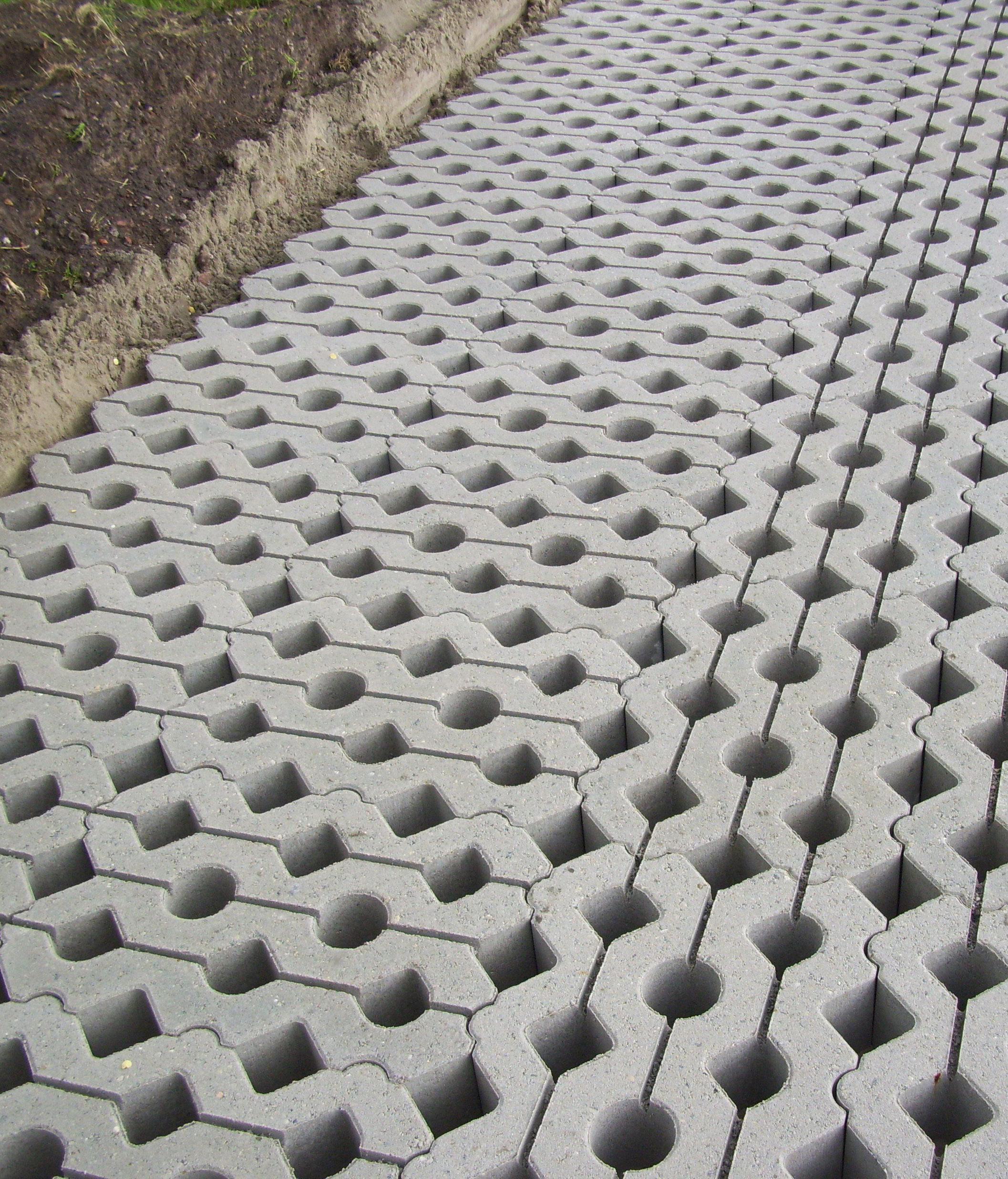

Grasbetontegels geprofileerd machinaal pakket

Grasbetontegels zijn uitermate geschikt op plekken waar erosie kan voorkomen zoals bij wegtaluds, parkeerplaatsen en bermen, zonder het natuurlijke aanzicht teniet te doen.

Ze zorgen voor een goede infiltratie van hemelwater en geven ruimte voor grasgroei.

Het formaat zorgt voor een prima stabiliteit en het is een duurzame verharding die weinig onderhoud vraagt.

Excluton grasbetontegels zijn rondom voorzien van hol- en dolverbindingen, zijn eenvoudig machinaal te leggen en zijn veilig berijd- en beloopbaar.

Afmetingen

10/12 cm 60 cm

40

cm

Grastegel MP geprofileerd

Legpatroon

40 60 120

120

42 |

Grond-, Weg- en Waterbouw

Specificaties Grastegels van het formaat 40 x 60 cm zijn standaard verkrijgbaar in 10 en 12 cm dikte en worden geproduceerd in grijs. Overige kleuren zijn op aanvraag.

Assortiment: • Machinaal pakket • Op statiegeldpallets geleverd Kwaliteit: • Grasbetontegels geprofileerd van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Grasbetontegels geprofileerd van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

40 x 60 x 10 cm

40 x 60 x 12 cm

Gewicht per m2

162 kg

200 kg

Aantal stuks per laag

4 stuks

4 stuks

Aantal lagen per pak

10 lagen

8 lagen

Aantal stuks per m

4,17 stuks

4,17 stuks

Aantal m2 per laag

0,96 m2

0,96 m2

% open ruimte

±24,3%

±24,3%

Pallet

Statiegeld pallet

Statiegeld pallet

Norm

BRL 5070

BRL 5070

2

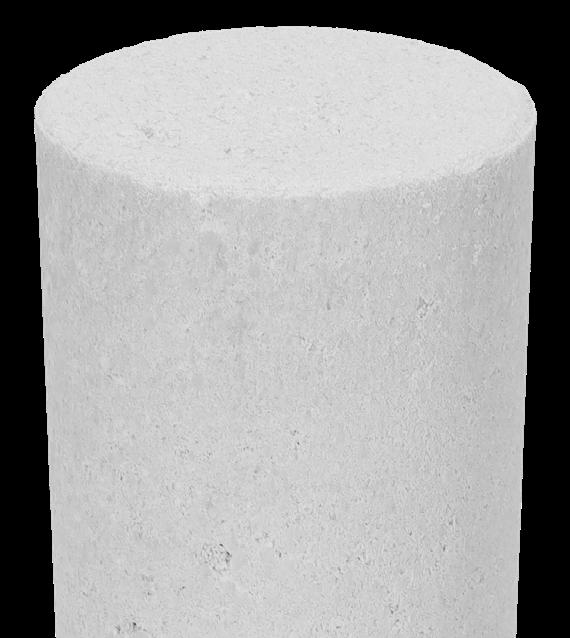

Markeringsproppen rond t.b.v. parkeerplaatsen*

75/70 x 120 mm geprofileerd

Gewicht per stuk

1,2 kg

Markeringsproppen worden geproduceerd in de kleur wit.

*

Grond-, Weg- en Waterbouw | 43

Grasbetontegels vlak machinaal pakket

Grasbetontegels zijn uitermate geschikt op plekken waar erosie kan voorkomen zoals bij wegtaluds, parkeerplaatsen en bermen, zonder het natuurlijke aanzicht teniet te doen.

Ze zorgen voor een goede infiltratie van hemelwater en geven ruimte voor grasgroei.

Het formaat zorgt voor een prima stabiliteit en het is een duurzame verharding die weinig onderhoud vraagt.

Excluton grasbetontegels zijn rondom voorzien van hol- en dolverbindingen, zijn eenvoudig machinaal te leggen en zijn veilig berijd- en beloopbaar.

Afmetingen

10/12 cm

60

cm

40

cm

Grastegel MP vlak

Legpatroon

40 60 120

120 44 |

Grond-, Weg- en Waterbouw

Specificaties Grasbetontegels vlak van het formaat 40 x 60 cm zijn standaard verkrijgbaar in 10 en 12 cm dikte en worden geproduceerd in grijs.

Overige kleuren zijn op aanvraag.

Assortiment: • Machinaal pakket Kwaliteit: • Grasbetontegels vlak van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Grasbetontegels vlak van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

40 x 60 x 10 cm

40 x 60 x 12 cm

Gewicht per m2

167 kg

200 kg

Aantal stuks per laag

4 stuks

4 stuks

Aantal lagen per pak

10 lagen

8 lagen

Aantal stuks per m

4,17 stuks

4,17 stuks

Aantal m2 per laag

0,96 m2

0,96 m2

% open ruimte

±24,3%

±24,3%

Pallet

Statiegeld pallet

Statiegeld pallet

Norm

BRL 5070

BRL 5070

Markeringsproppen rond t.b.v. parkeerplaatsen*

75/70 x 120 mm geprofileerd

Gewicht per stuk

1,2 kg

2

Markeringsproppen worden geproduceerd in de kleur wit.

*

Grond-, Weg- en Waterbouw | 45

Grasbetontegel bermblok R60 machinaal pakket

Bermblokken zijn uitermate geschikt op plekken waar erosie kan voorkomen zoals bij wegtaluds, parkeerplaatsen en bermen, zonder het natuurlijke aanzicht teniet te doen.

Ze zorgen voor een goede infiltratie van hemelwater en geven ruimte voor grasgroei.

Het formaat zorgt voor een prima stabiliteit en het is een duurzame verharding die weinig onderhoud vraagt.

Afmetingen

12 cm

60

cm

40

cm

Bermblok R60 = rechte zijde

Legpatroon

60 40 120

46 |

Grond-, Weg- en Waterbouw

Specificaties Bermblokken zijn standaard verkrijgbaar in 12 cm dikte en worden geproduceerd in grijs. Overige kleuren zijn op aanvraag.

Assortiment: • Machinaal pakket Kwaliteit: • Grasbetontegels bermblok R60 van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Grasbetontegels bermblok R60 van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

40 x 60 x 12 cm

Gewicht per m2

195 kg

Aantal stuks per laag

4 stuks

Aantal lagen per pak

8 lagen

Aantal stuks per m2

4 stuks

Aantal m per laag

1 m2

% open ruimte

22,2%

Pallet

Statiegeld pallet

Norm

BRL 5070

2

Grond-, Weg- en Waterbouw | 47

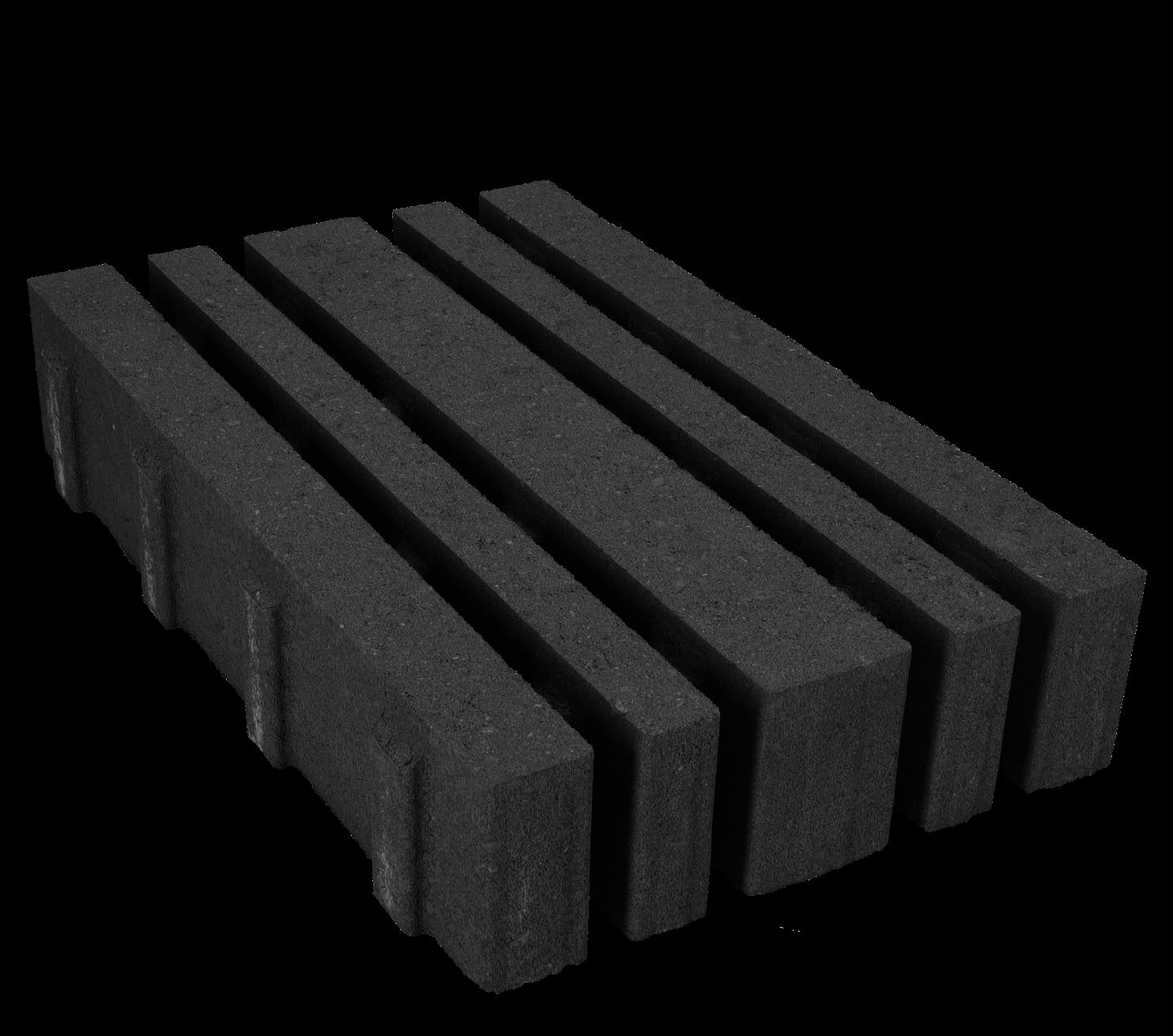

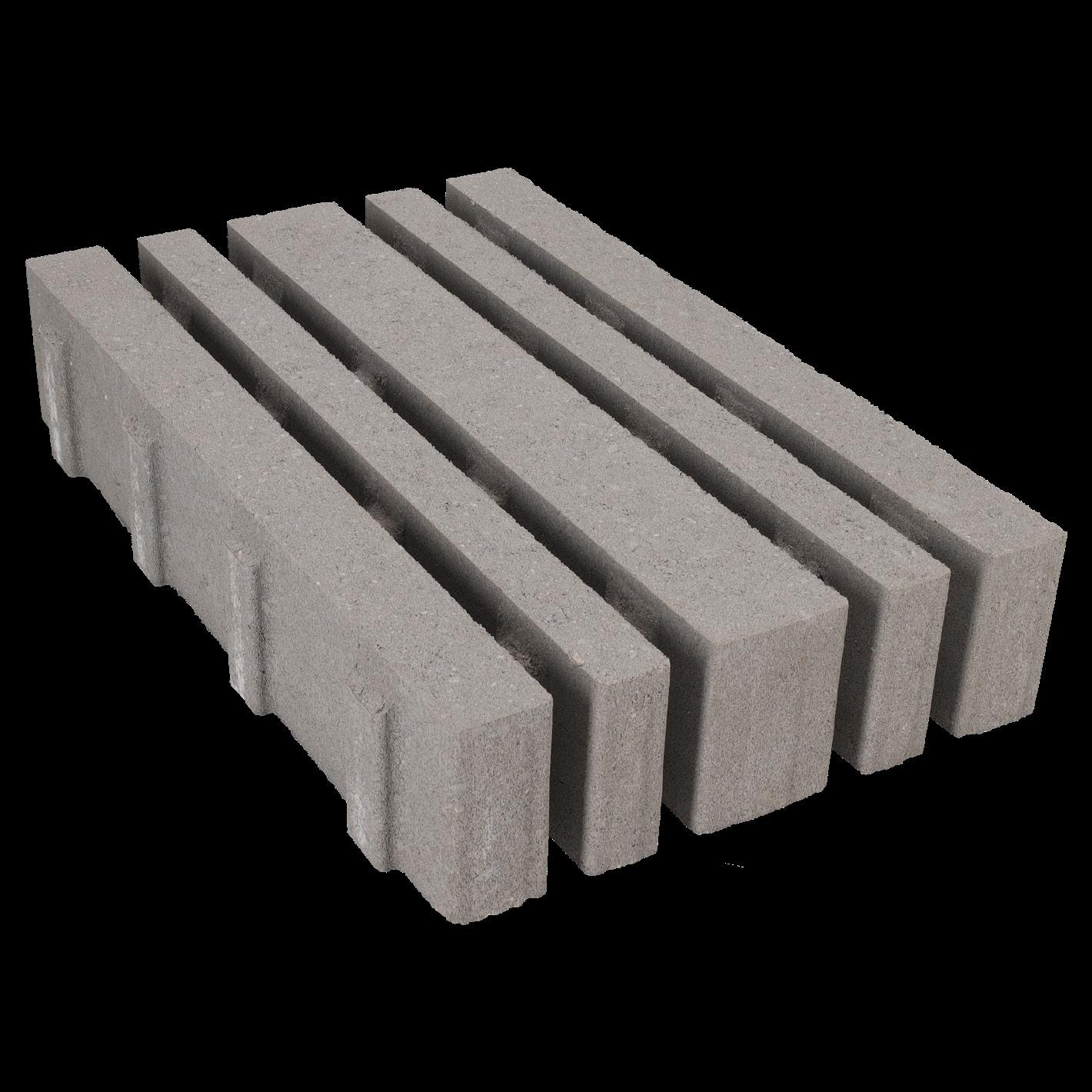

Grasbetontegel lineair machinaal pakket

Grasbetontegels zijn uitermate geschikt op plekken waar erosie kan voorkomen zoals bij wegtaluds, parkeerplaatsen en bermen, zonder het natuurlijke aanzicht teniet te doen.

Ze zorgen voor een goede infiltratie van hemelwater en geven ruimte voor grasgroei.

Het formaat zorgt voor een prima stabiliteit en het is een duurzame verharding die weinig onderhoud vraagt.

Excluton grasbetontegels lineair zijn rondom voorzien van afstandhouders, zijn eenvoudig machinaal te leggen en zijn veilig berijd- en beloopbaar.

Afmetingen

60

12 cm

cm

m

40 c

Grasbetontegel lineair

Legpatroon

40 60 120

120 48 |

Grond-, Weg- en Waterbouw

Specificaties Grasbetontegels van het formaat 40 x 60 cm lineair zijn standaard verkrijgbaar in 12 cm dikte en worden geproduceerd in grijs en antraciet. Overige kleuren zijn op aanvraag.

Assortiment: • Machinaal pakket Kwaliteit: • Grasbetontegels lineair van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Grasbetontegels lineair van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

40 x 60 x 12 cm Lineair

Gewicht per m2

210 kg

Aantal stuks per laag

6 stuks

Aantal lagen per pak

5 lagen

Aantal stuks per m2

4,17 stuks

Aantal m per laag

1,44 m2

% open ruimte

21%

Pallet

Statiegeld pallet

Norm

BRL 5070

2

Grond-, Weg- en Waterbouw | 49

AquaPassage machinaal pakket

Waterpasserende tegels als alternatief voor gesloten verhardingen. Door de klimaatverandering stijgt niet alleen de temperatuur wereldwijd, ook neerslagpatronen veranderen. Ons rioleringsstelsel raakt hierdoor overbelast. Het gevaar komt van boven, de regen. Aquapassage is een uitstekende oplossing om het regenwater de kans te geven de grond te infiltreren.

AquaPassage is ideaal voor o.a. parkeerplekken.

• AquaPassage biedt ruimte voor grasgroei • AquaPassage biedt mogelijkheid tot opvullen van de voegen met split en/of grind • AquaPassage biedt weerstand tegen wateroverlast door de open ruimtes in de tegel

Afmetingen

16 cm

60

cm

60

cm

AquaPassage

Legpatroon

60 60 120

240 50 |

Grond-, Weg- en Waterbouw

Specificaties De AquaPassage wordt standaard in grijs geproduceerd.

Assortiment: • Op statiegeldpallets geleverd • De AquaPassage is eenvoudig te combineren met onze X-Con® platen 200 x 200 x 16 cm Kwaliteit: • AquaPassage van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • AquaPassage van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

60 x 60 x 16 cm Aquapassage vlak

Gewicht per m2

245 kg

Aantal stuks per laag

4 stuks

Aantal lagen per pak

5 lagen

Aantal stuks per m2

2,78 stuks

Aantal m per laag

1,44 m2

% open ruimte

30%

Pallet

Statiegeld pallet

Norm

BRL 5070

2

Grond-, Weg- en Waterbouw | 51

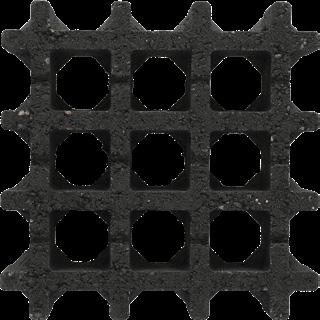

Aquadraintegels machinaal pakket

Waterpasserende tegels als alternatief voor gesloten verhardingen. Door de klimaatverandering stijgt niet alleen de temperatuur wereldwijd, ook neerslagpatronen veranderen. Ons rioleringsstelsel raakt hierdoor overbelast. Het gevaar komt van boven, de regen. Aquadraintegels zijn een uitstekende oplossing om het regenwater de kans te geven de grond te infiltreren.

De Aquadraintegels zijn ideaal voor o.a. parkeerplekken.

• Aquadraintegels bieden ruimte voor grasgroei • Aquadraintegels bieden mogelijkheid tot opvullen van de voegen met split en/of grind • Aquadraintegels bieden weerstand tegen wateroverlast door de open ruimtes in de tegel.

Afmetingen

8 cm

30

cm

30

cm

Aquadraintegel

30

Legpatroon

30 30 Lijntekening

30

105

60 120 52 |

Grond-, Weg- en Waterbouw

150

Specificaties De Aquadraintegels worden standaard in zwart en grijs geproduceerd.

Assortiment: • Op wegwerppallets geleverd • Aquadraintegels zijn eenvoudig te combineren met onze X-Con® platen 200 x 200 x 16 cm Kwaliteit: • Aquadraintegels van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Aquadraintegels van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Specificaties

30 x 30 x 8 cm

Gewicht per m

89 kg

Aantal stuks per laag

16 stuks

Aantal lagen per pak

8 lagen

Aantal stuks per m

11 stuks

Aantal m per laag

1,44 m2

% open ruimte

±51%

Pallet

Statiegeld pallet

Norm

BRL 5070

2

2

2

Zwart

Grijs

Grond-, Weg- en Waterbouw | 53

Wecko

grasbetontegel van Schellevis® De Grasbetontegel Wecko van Schellevis® combineert strakke vormgeving met de voordelen van een waterpasserende verharding.

In combinatie met de Betontegel 100 x 100 x 12 cm ontstaat een robuust en duurzaam verhardingsconcept dat geschikt is voor zwaarbelaste parkeerterreinen, pleinen en bedrijfsterreinen. Zo gaan gesloten verharding en vergroening naadloos samen.

Afmetingen

Combineer met de

12 cm

10

0c

m

00

betontegel 100 x 100 x 12 cm

cm

99,8 91

1

99,8 91

Wecko

Legpatroon 100

100

100

100

200

500

54 |

Grond-, Weg- en Waterbouw

Bekijk op pag. 32

Specificaties Grasbetontegel Wecko wordt standaard in grijs en antraciet geproduceerd.

Assortiment: • Op wegwerppallet geleverd • Grasbetontegel Wecko is eenvoudig te combineren met de 100 x 100 x 12 cm betontegel Kwaliteit: • Grasbetontegel Wecko is voorzien van wapening • Grasbetontegel Wecko heeft de unieke Schellevis® structuur en uitstraling • Grasbetontegel Wecko is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetontegel Wecko is slipvast • Grasbetontegel Wecko is bestand tegen vorst en strooizout

Specificaties

100 x 100 x 12 cm Wecko

Gewicht per stuk

173 kg

Aantal stuks per pakket

16 stuks

Aantal m2 per laag

1 m2

% open ruimte

±44%

Pallet

Wegwerppallet

Norm

BRL 2813

Grond-, Weg- en Waterbouw | 55

Hexagon open

grasbetontegel van Schellevis® De Grasbetontegel Hexagon Open van Schellevis® combineert een eigentijdse vormgeving met waterinfiltratie en vergroening. De open structuur draagt bij aan een klimaatbestendige inrichting.

Combineer met Betontegel Hexagon. Zo gaan gesloten verharding en vergroening en waterpasserendheid naadloos samen.

Afmetingen 7 cm

Combineer met de betontegel Hexagon

37

,5

Bekijk op pag. 36

cm

7,5 cm

3

Hexagon open

Legpatroon 37,5 47,5

56 |

37,5

37,5 47,5

Grond-, Weg- en Waterbouw

47,5

Specificaties De grasbetontegel Hexagon wordt standaard in grijs en antraciet geproduceerd, ook verkrijgbaar als crème.

Assortiment: • Op wegwerppallet geleverd • Grasbetontegel Hexagon open is eenvoudig te combineren met de grasbetontegel Hexagon Kwaliteit: • Grasbetontegel Hexagon heeft de unieke Schellevis® structuur en uitstraling • Grasbetontegel Hexagon is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetontegel Hexagon is slipvast • Grasbetontegel Hexagon is bestand tegen vorst en strooizout

Specificaties

37,5 x 37,5 x 7 cm Hexagon open

Gewicht per stuk

14 kg

Aantal stuks per pak

10 stuks

Aantal m per laag

0,75 m2

% open ruimte

24%

Pallet

Wegwerppallet

Norm

CE systeem 4

2

Grond-, Weg- en Waterbouw | 57

Leaf

grasbetontegel van Schellevis® De Grasbetontegel Leaf van Schellevis® combineert eigentijdse, grafische vormgeving met de voordelen van een waterpasserende verharding.

In combinatie met de Betontegel 80 x 80 x 10 cm ontstaat een robuust en flexibel bestratingsconcept voor pleinen, parkeerterreinen en andere intensief gebruikte openbare ruimtes. Zo worden gesloten verharding en vergroening naadloos geïntegreerd binnen één eigentijdse inrichting.

Afmetingen 80

Combineer met de betontegel

cm

80 x 80 x 10 cm Bekijk op pag. 31

10 cm

80 cm

Leaf

Legpatroon 80 80

240

400

58 |

Grond-, Weg- en Waterbouw

Specificaties De grasbetontegel Leaf wordt standaard in grijs en antraciet geproduceerd.

Assortiment: • Op wegwerppallet geleverd • De grasbetontegel Leaf is eenvoudig te combineren met de 80 x 80 x 10 cm betontegel van Schellevis® Kwaliteit: • Grasbetontegel Leaf is voorzien van wapening • Grasbetontegel Leaf heeft de unieke Schellevis® structuur en uitstraling • Grasbetontegel Leaf is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetontegel Leaf is slipvast • Grasbetontegel Leaf is bestand tegen vorst en strooizout

Specificaties

80 x 80 x 10 cm Leaf

Gewicht per stuk

97 kg

Aantal stuks per pak

10 stuks

Aantal m per laag

1,6 m2

% open ruimte

34 %

Pallet

Wegwerppallet

Norm

CE systeem 4

2

Grond-, Weg- en Waterbouw | 59

Facet open

grasbetontegel van Schellevis® De Grasbetontegel Facet Open van Schellevis® combineert een eigentijdse vormgeving met de voordelen van een waterpasserende verharding. De open ruitvorm maakt opvallende grafische patronen mogelijk en ondersteunt regenwaterinfiltratie. Ideaal voor pleinen, parkeerterreinen en entrees.

Combineer met Betontegel Facet. Zo gaan gesloten verharding en vergroening en waterpasserendheid naadloos samen.

Afmetingen

10 cm

60

60 cm

Combineer met de dichte betontegel Facet

cm

Bekijk op pag. 38

60 60

Facet open

60 60

Legpatroon 60

60 60

60 60

60 60 60 60

60 60 60

60 |

Grond-, Weg- en Waterbouw

Specificaties De grasbetontegel Facet open wordt standaard in grijs en antraciet geproduceerd.

Assortiment: • Op wegwerppallet geleverd • Grasbetontegel Facet open is eenvoudig te combineren met de betontegel Facet van Schellevis® Kwaliteit: • Grasbetontegel Facet open heeft de unieke Schellevis® structuur en uitstraling • Grasbetontegel Facet open is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetontegel Facet open is slipvast • Grasbetontegel Facet open is bestand tegen vorst en strooizout

Specificaties

60 x 60 x 10 cm Facet open

Gewicht per stuk

45 kg

Aantal stuks per pak

7 stuks

Aantal stuks per laag

2 stuks

Aantal m per laag

2,8 m2

% open ruimte

30,3 %

Pallet

Wegwerppallet

Norm

CE systeem 4

2

Grond-, Weg- en Waterbouw | 61

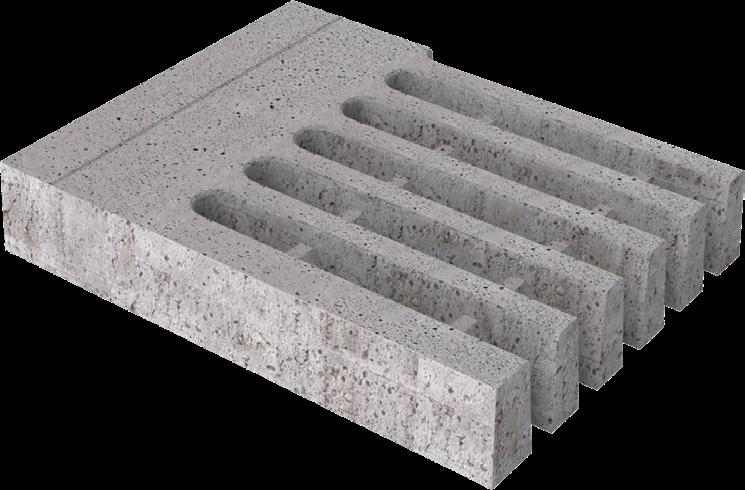

Eco-tegel lang

grasbetontegel van Schellevis® De Grasbetontegel Eco-tegel lang van Schellevis® combineert eigentijdse vormgeving met een functionele waterpasserende oplossing. De langgerekte vorm zorgt voor een rustig en lineair straatbeeld binnen de openbare ruimte. Deze tegel is voorzien van wapening en is verkrijgbaar in twee maten en geschikt voor plekken waar verharding, waterinfiltratie en vergroening samenkomen.

De Grasbetontegel Eco-tegel lang van Schellevis® is verkrijgbaar in de volgende afmetingen: 100 x 30 x 7 cm 100 x 50 x 7 cm

Afmetingen

7 cm

7 cm cm

m

10

30

0c

Eco-tegel lang

cm

0c

m

50

10

Eco-tegel lang

Legpatroon 30

50

100

100

200

300

62 |

Grond-, Weg- en Waterbouw

200

300

Specificaties De grasbetontegel Eco-tegel lang wordt standaard in grijs en antraciet geproduceerd.

Assortiment: • Op wegwerppallet geleverd Kwaliteit: • Grasbetontegel Eco-tegel lang is voorzien van wapening • Grasbetontegel Eco-tegel lang is bestand tegen vorst en strooizout • Grasbetontegel Eco-tegel lang heeft de unieke Schellevis® structuur en uitstraling • Grasbetontegel Eco-tegel lang is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetontegel Eco-tegel lang is slipvast

Specificaties

100 x 30 x 7 cm Eco-tegel lang

100 x 50 x 7 cm Eco-tegel lang

Gewicht per stuk

39 kg

70 kg

Aantal stuks per pak

16 stuks

48 stuks

Aantal stuks per laag

2 stuks

2 stuks

Aantal m2 per laag

3,3 m2

2 m2

% open ruimte

23%

14%

Norm

Wegwerppallet

Wegwerppallet

Norm

CE systeem 4

CE systeem 4

Grond-, Weg- en Waterbouw | 63

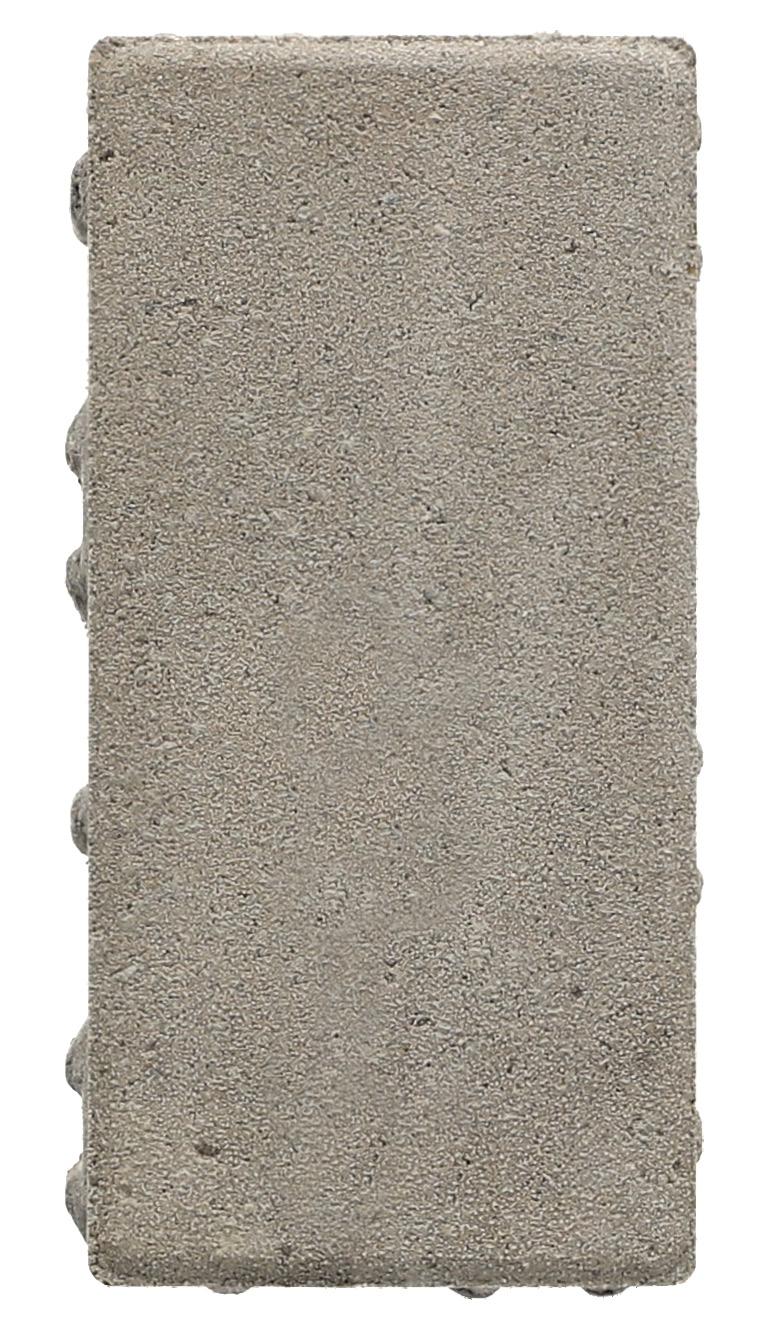

Betonsteen met nokken grasbetonstenen van Schellevis®

De Grasbetonsteen met nokken van Schellevis® biedt een eigentijdse en robuuste oplossing voor waterpasserende verharding. De nokken zorgen voor een eenvoudige verankering van de stenen en stabiliseren het oppervlak, wat verzakking voorkomt. Deze tegel is geschikt voor parkeerterreinen, paden en andere intensief gebruikte openbare ruimtes waar verharding, waterinfiltratie en vergroening naadloos samenkomen.

Afmetingen

10 cm

40

cm

10

cm

Betonsteen met nokken

Legpatroon

10

40 6

5

120

120

64 |

Grond-, Weg- en Waterbouw

Specificaties De grasbetonsteen met nokken wordt standaard in grijs geproduceerd.

Assortiment: • Op wegwerppallet geleverd Kwaliteit: • Grasbetonsteen met nokken heeft de unieke Schellevis® structuur en uitstraling • Grasbetonsteen met nokken is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Grasbetonsteen met nokkenlang is slipvast • Grasbetonsteen met nokken is bestand tegen vorst en strooizout

Specificaties

40 x 10 x 10 cm

Gewicht per stuk

10 kg

Aantal stuks per pallet

72 stuks

Aantal stuks per laag

12 stuks

Aantal m per laag

0,48 m2

% open ruimte

±27%

Pallet

Wegwerppallet

Norm

CE systeem 4

2

Grond-, Weg- en Waterbouw | 65

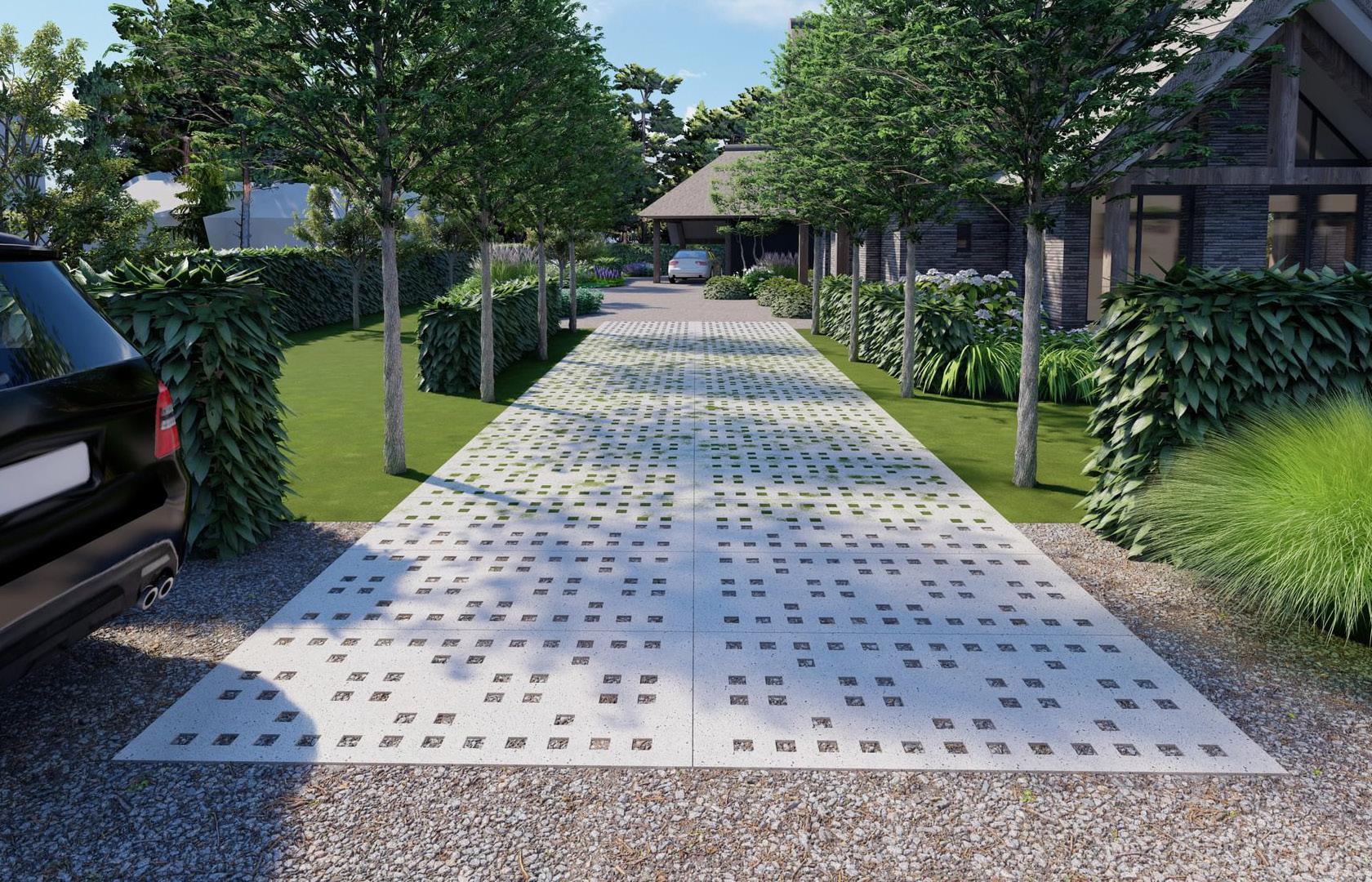

Grasbetonplaat Matrix grasbetonplaten van Schellevis®

De Grasbetonplaat Matrix van Schellevis® combineert eigentijdse vormgeving met een functionele oplossing voor zwaarbelaste en waterpasserende toepassingen. De robuuste constructie en open matrixstructuur maken de plaat geschikt voor parkeerplaatsen, rijstroken, opritten en andere GWW-toepassingen. Dankzij de geïntegreerde wapening biedt de plaat blijvende stabiliteit en is deze bestand tegen hoge belastingen. De open structuur zorgt voor optimale waterinfiltratie en kan worden ingevuld met gras, grind of split, wat bijdraagt aan waterberging en klimaatadaptatie.

In combinatie met grootformaat betontegels 200 x 100 x 10 cm ontstaat een rustig en modern straatbeeld met beperkt onderhoud.

Afmetingen

10 cm 20

0c

m

0

10

Combineer met de betontegel 200 x 100 x 10 cm Bekijk op pag. 34

66 |

Grond-, Weg- en Waterbouw

cm

Specificaties De grasbetonplaat Matrix wordt standaard in grijs en antraciet geproduceerd.

Productspecificatie

Extra opmerking

LxBxH

200 x 100 x 10 cm

Gewicht p/st

408 kg

Pallet formaat

100 x 100 cm

Wapening

Ja

Verkrijgbaarheid

Op aanvraag

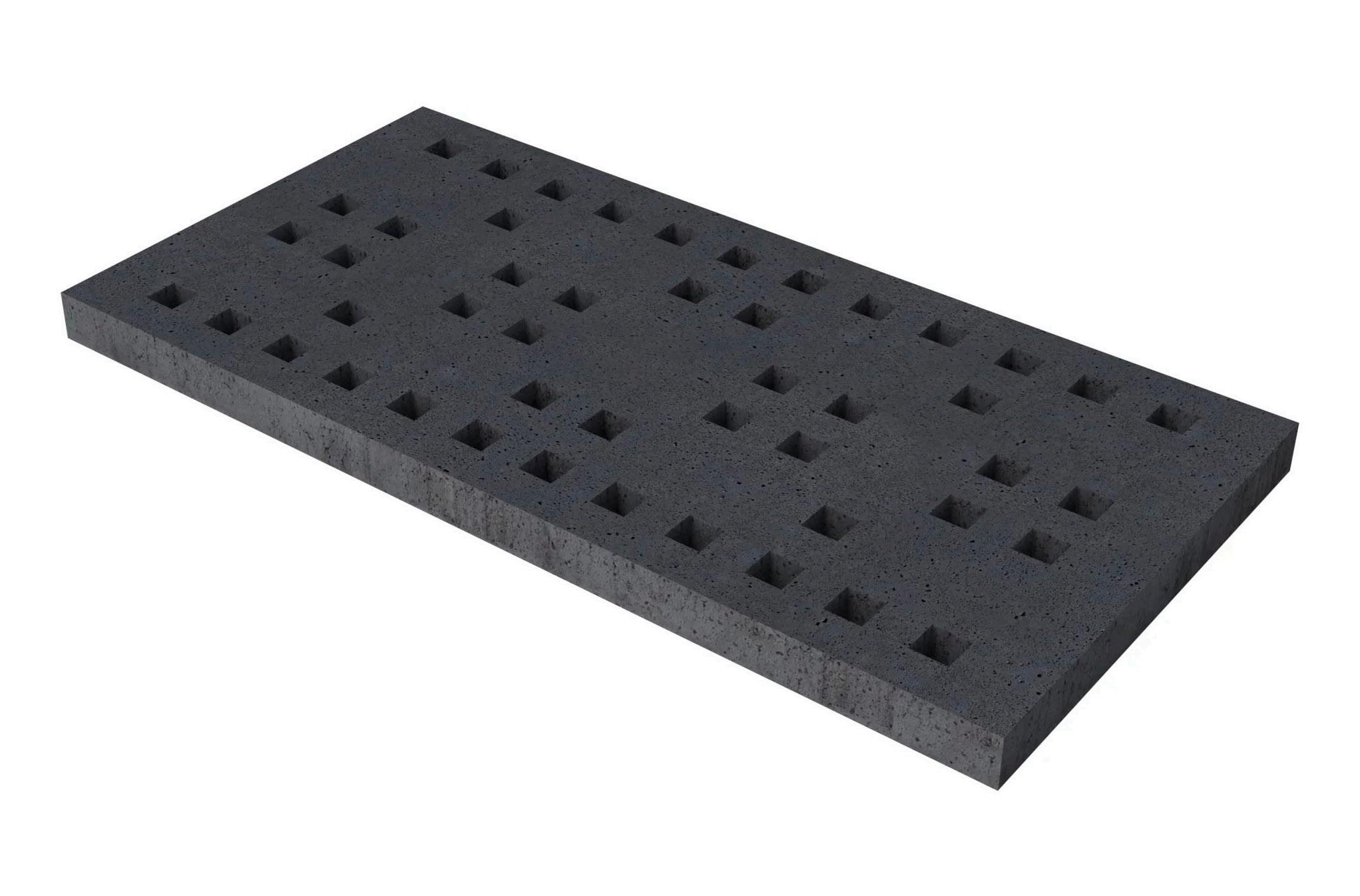

48 openingen per plaat (8 x 8 x 10)

100

Specificaties

200 x 100 x 10 cm Matrix

Gewicht per m2

408 kg

Aantal stuks per pallet

3 stuks

Aantal stuks per laag

1 lagen

% open ruimte

±15%

Pallet

Wegwerppallet

Norm

KOMO

200

400

400

Grond-, Weg- en Waterbouw | 67

Grasbetonplaat Flow

grasbetonsplaten van Schellevis® Grasbetonplaat Flow geeft openbare ruimtes, groenvoorzieningen en parkeerterreinen een eigentijdse, groene uitstraling. Dankzij de open constructie integreert Flow moeiteloos met de natuurlijke omgeving en bevordert hij waterinfiltratie en begroeiing.

De gewapende uitvoering maakt deze grasbetonplaten uitermate geschikt voor opritten en parkeerterreinen met verkeersbelasting. Met keuze uit diverse open en gesloten structuren creëer je eenvoudig een ontwerp dat past bij jouw project.

Kenmerken • Gewapend • Formaten: 125 × 62,5 × 14 cm 80 × 62,5 × 14 cm • Worden geproduceerd op aanvraag

Afmetingen

14 cm

12

62

,5

m

cm

5c

68 |

,5

cm

62

80

cm

14 cm

Grond-, Weg- en Waterbouw

Specificaties Productspecificatie Waterdoorlatend vermogen

17,1%

33,2%

30%

Grasopening

22%

43,3

38%

Vulvolume

20,9 l/m2

40,9 l/m2

35,1 l/m2

Grond-, Weg- en Waterbouw | 69

Specificaties Specificaties

125 x 62,5 x 14 cm 50 RL

125 x 62,5 x 14 cm 50

125 x 62,5 x 14 cm 50 RR

Gewicht per m2

275 kg

270 kg

275 kg

Aantal stuks per laag

1 stuks

1 stuks

1 stuks

Aantal lagen per pak

6 lagen

6 lagen

6 lagen

Aantal m per laag

0,78 m

0,78 m

0,78 m2

% open ruimte

±22%

±24,2%

±22%

Pallet

Wegwerppallet

Wegwerppallet

Wegwerppallet

Norm

BRL 2813

BRL 2813

BRL 2813

2

2

Flowplaat 50

14 cm

12

5c

cm

m

,5

62

Flowplaat 50 RL

cm

5c

,5

m

62

cm

5c

14 cm

12

m

,5

14 cm

12

62

2

Flowplaat 50 RR

Verkrijgbaar in grijs

125R

125R

50RR 50RL

125

125

50

50

50

50RL

62,5

50RR

125

70 |

50 50RR 50RL

125R

Grond-, Weg- en Waterbouw

125

125

50RR

500

125R

50

50RL

50

250

Specificaties

125 x 62,5 x 14 cm 100 RL

125 x 62,5 x 14 cm 100

125 x 62,5 x 14 cm 100 RR

Gewicht per m2

227 kg

218 kg

227 kg

Aantal stuks per laag

1 stuks

1 stuks

1 stuks

Aantal lagen per pak

6 lagen

6 lagen

6 lagen

Aantal m per laag

2

0,78 m

2

0,78 m

0,78 m2

% open ruimte

±33,2%

±36,2%

±33,2%

Pallet

Wegwerppallet

Wegwerppallet

Wegwerppallet

Norm

BRL 2813

BRL 2813

BRL 2813

Flowplaat 100 RL

Flowplaat 100

14 cm

12

5c

cm

cm ,5

m

62

cm

5c

,5

m

62

5c

14 cm

12

m

,5

14 cm

12

62

2

Flowplaat 100 RR

Verkrijgbaar in grijs

125R

100RL

125

100

125R 125

100

100

100RL

100 100RR

125 125R

125

100RR

125R

100

100

250

100RL

62,5

100RR

125

500

Grond-, Weg- en Waterbouw | 71

Specificaties Specificaties

125 x 62,5 x 14 cm 125 R

125 x 62,5 x 14 cm 125

125 x 62,5 x 14 cm 125 DICHT

Gewicht per m2

205 kg

195 kg

497 kg

Aantal stuks per laag

1 stuks

1 stuks

1 stuks

Aantal lagen per pak

6 lagen

6 lagen

6 lagen

Aantal m2 per laag

0,78 m2

0,78 m2

0,78 m2

% open ruimte

±52,9%

±57,8%

-

Pallet

Wegwerppallet

Wegwerppallet

Wegwerppallet

Norm

BRL 2813

BRL 2813

BRL 2813

5c

Flowplaat 125

m

cm

m

,5

62

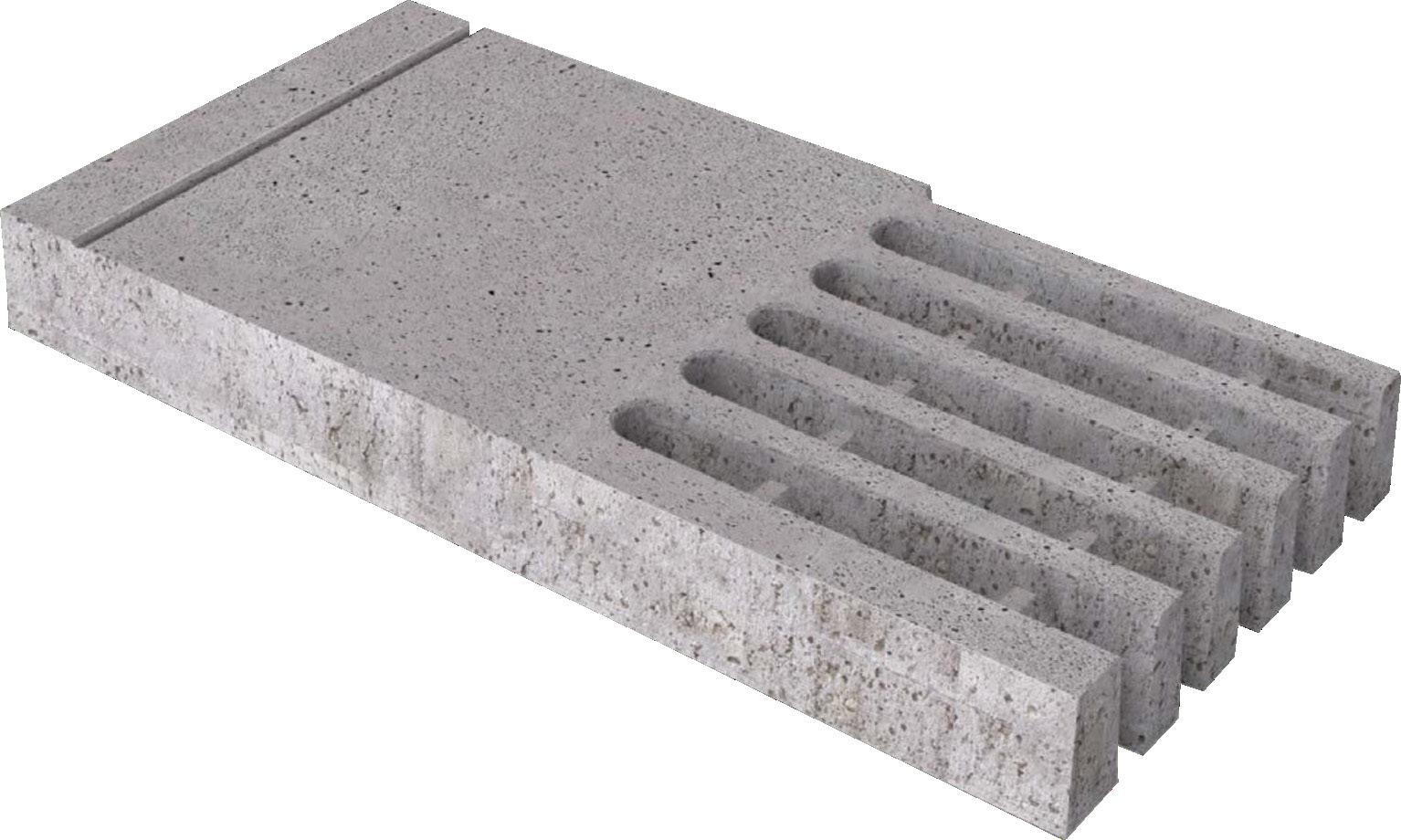

Flowplaat 125 R

12

cm

5c

,5

m

,5

12

cm

5c

14 cm

62

12

14 cm

62

14 cm

Betontegel 125 x 62,5 x 14 cm

Verkrijgbaar in grijs 325

100

125

100

100

100

125

100

100

100

100

100RL

100RR

100RL 100

125R

250

100

125

100RR

125

100

62,5

100

125

72 |

Grond-, Weg- en Waterbouw

100

100

100

100RL

100RR

100 1000

100

100

100 100 100RR

100

125 125 125R

125

100 100 100RL

100

500

Grond-, Weg- en Waterbouw | 73

Specificaties Specificaties

80 x 62,5 x 14 cm 60 RL

80 x 62,5 x 14 cm 60

80 x 62,5 x 14 cm 60 RR

Gewicht per m2

220 kg

212 kg

220 kg

Aantal stuks per laag

1 stuks

1 stuks

1 stuks

Aantal lagen per pak

6 lagen

6 lagen

6 lagen

Aantal m2 per laag

0,5 m2

0,5 m2

0,5 m2

% open ruimte

±38%

±41,4%

±38%

Pallet

Wegwerppallet

Wegwerppallet

Wegwerppallet

Norm

BRL 2813

BRL 2813

BRL 2813

Flowplaat 60 RL

Flowplaat 60

Verkrijgbaar in grijs

62,5 60RL 80

80R

60RR

60

60RR

80

80R

60

60RL

187,5

74 |

Grond-, Weg- en Waterbouw

240

cm

Flowplaat 60 RR

,5

80

cm

14 cm

62

,5

cm

62

cm

80

,5

cm

62

80

14 cm

cm

14 cm

Specificaties

80 x 62,5 x 14 cm 80 R

80 x 62,5 x 14 cm 80

80 x 62,5 x 14 cm 80 DICHT

Gewicht per m2

194 kg

184 kg

316 kg

Aantal stuks per laag

1 stuks

1 stuks

1 stuks

Aantal lagen per pak

6 lagen

6 lagen

6 lagen

Aantal m2 per laag

0,5 m2

0,5 m2

0,5 m2

% open ruimte

±52,9%

±57,8%

-

Pallet

Wegwerppallet

Wegwerppallet

Wegwerppallet

Norm

BRL 2813

BRL 2813

BRL 2813

Flowplaat 80 R

Flowplaat 80

cm

,5

80

cm

14 cm

62

,5

cm

62

cm

80

,5

cm

62

80

14 cm

cm

14 cm

Flowplaat 80 DICHT

Verkrijgbaar in grijs

62,5 80

60RL

60

60RR

80R

80

80R

60RR

60

60RL

400

187,5

Grond-, Weg- en Waterbouw | 75

X-Con® Industrieplaten Sinds 2022 produceren wij in onze hypermoderne fabriek een groot assortiment X-Con® Industrieplaten. Deze platen worden gemaakt met een uitgekiend circulair mengsel van zelfverdichtend beton dat zorgt voor een zeer fraai uiterlijk. X-Con® Industrieplaten van Excluton hebben het certificaat Cradle to Cradle Certified® Full Scope - Silver.

X-Con® Industrieplaten ofwel betonplaten zijn een perfecte oplossing voor het tijdelijk en/of permanent verharden van industrieterreinen en bedrijfshallen. Ook zijn ze bij uitstek geschikt voor sportvelden of agrarische en logistieke toepassingen.

Onze industrieplaten bieden flexibiliteit bij de indeling en inrichting van terreinen en kunnen snel worden gelegd en verplaatst middels vacuüm en/of een hijsketting.

Dat maakt het een praktisch voordeel voor bij de herinrichting van een terrein en/of aanpassing van de ondergrondse infrastructuur. Kortom, een snelle, flexibele, duurzame en voordelige manier van verharding.

X-Con® Industrieplaten zijn stroef en verkrijgbaar in diverse verschillende formaten.

Ze zijn door de manier van produceren zeer maatvast, hebben een hoge slijtvastheid en zijn voorzien van een facet van 5 mm. De standaard platen zijn uit voorraad leverbaar, net als de meeste pasplaten.

Tevens bieden wij de mogelijkheid om de X-Con® Industrieplaten door ons vanaf de vrachtwagen te leggen.

76 |

Grond-, Weg- en Waterbouw

Specificaties X-Con® Industrieplaten van Excluton worden standaard geproduceerd in de kleur grijs.

Assortiment: • X-C on® Industrieplaten van Excluton hebben het certificaat Cradle to Cradle Certified® Full Scope - Silver • X-C on® Industrieplaten zijn per stuk verkrijgbaar • X-Con® Industrieplaten zijn verkrijgbaar in stroef, dat wil zeggen: de platen zijn voorzien van Richtloze Anti-Slitstructuur (RAS) • X-Con® Industrieplaten zijn gewapend met enkel of dubbel net • X-Con® Industrieplaten zijn voorzien van een facet van 5 mm • X-Con® Industrieplaten zijn verkrijgbaar met en zonder hijsvoorziening • X-Con® Industrieplaten worden geproduceerd met een hoog percentage secundaire grondstoffen • Diverse pasplaten leverbaar Kwaliteit: • X-Con® Industrieplaten van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • X-Con® Industrieplaten van Excluton worden volgens het Cradle to Cradle® principe geproduceerd X-Con® Industrieplaten

14 cm

16 cm

Aslast

15 ton

20 ton

Verkeersklasse

45

60

Betonkwaliteit

C50 - 60

C50 - 60

Antislipwaarde (R-waarde)

R10

R10

X-Con® Industrieplaten van 12 cm dikte op aanvraag.

X-Con® Industrieplaten

Gewicht per plaat 14 cm

Gewicht per plaat 16 cm

200 x 200 cm stroef/enkel/­ dubbel net/hijsvoorziening

1.316 kg

1.504 kg

658 kg

752 kg

987 kg

1.125 kg

1.645 kg

1.895 kg

1.974 kg

2.256 kg

200 x 100 cm stroef/enkel/­ dubbel net/hijsvoorziening 200 x 150 cm stroef/­enkel/­ dubbel net/hijsvoorziening 200 x 250 cm stroef/enkel/­ dubbel net 200 x 300 cm stroef/dubbel net/hijsvoorziening

Grond-, Weg- en Waterbouw | 77

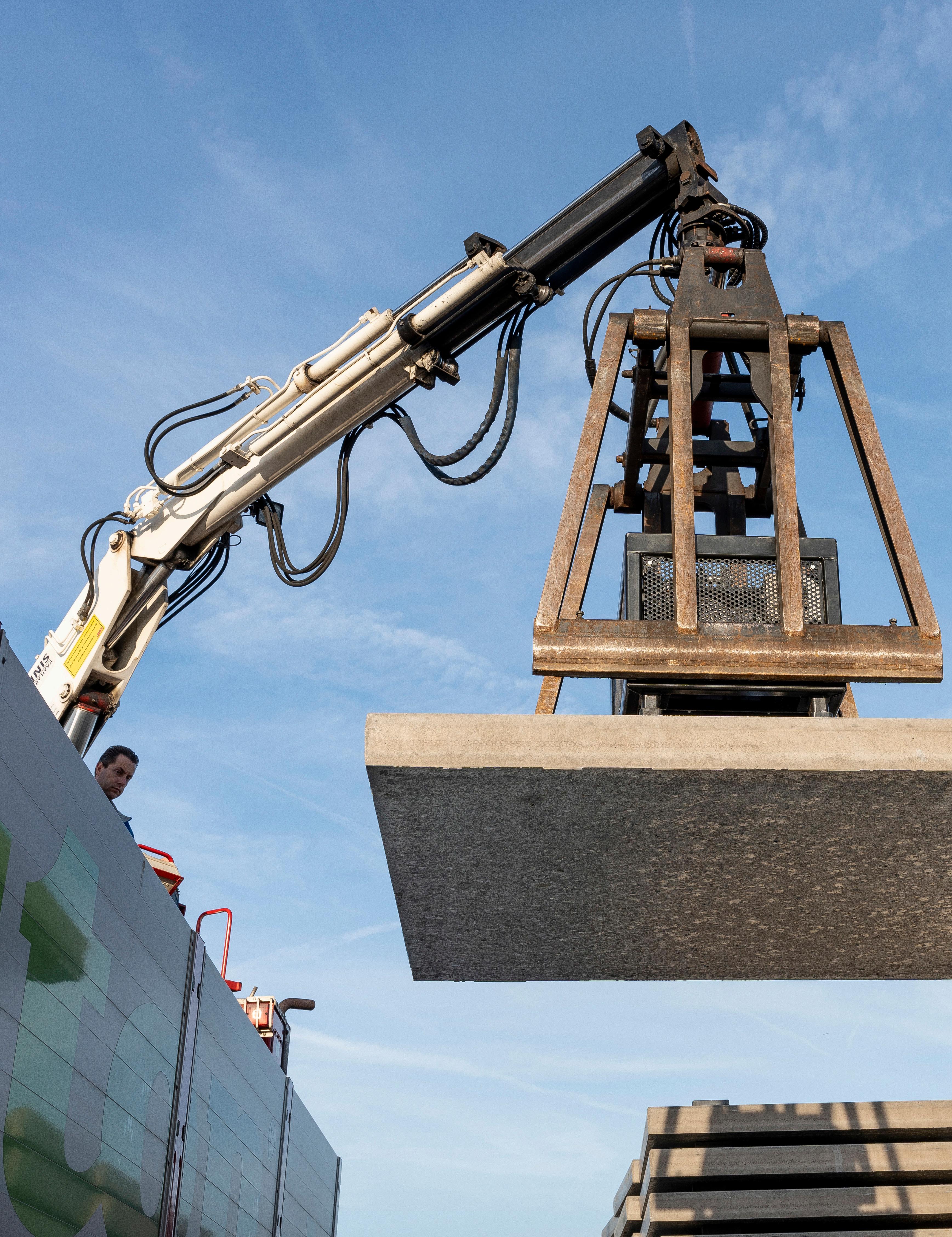

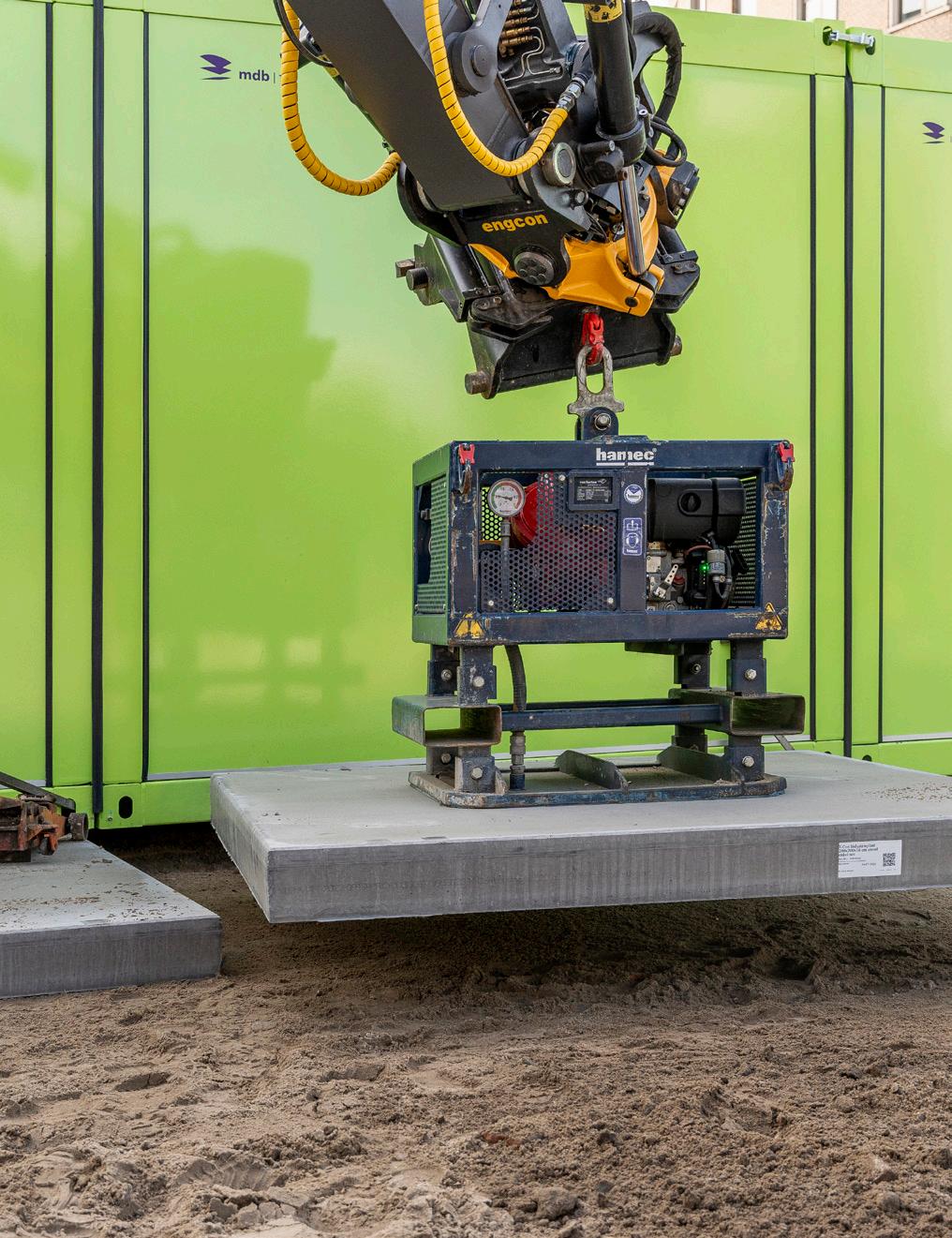

X-Con® Industrieplaten leggen vanaf de vrachtwagen Het direct leggen van X-Con® platen vanaf de vrachtwagen biedt diverse voordelen: Efficiëntie Door de platen direct op de gewenste locatie te plaatsen, wordt de noodzaak voor een opslagruimte op de bouwplaats verminderd.

Kostenbesparing Het elimineren van extra transport- en opslagkosten draagt bij aan een kosteneffectieve oplossing.

Tijdwinst Het directe leggen versnelt het bouwproces.

Om X-Con® platen direct vanaf de vrachtwagen te leggen, maken we gebruik van gespecialiseerde apparatuur. Deze apparatuur zorgt voor een nauwkeurige positionering van de platen, ondanks hun omvang en gewicht.

Bij het plannen van het direct leggen van X-Con® platen is het belangrijk om rekening te houden met de bereikbaarheid van de locatie voor de vrachtwagen en de benodigde apparatuur. Daarnaast moeten de ondergrond en de onderliggende infrastructuur geschikt zijn om het gewicht van de platen te dragen.

78 |

Grond-, Weg- en Waterbouw

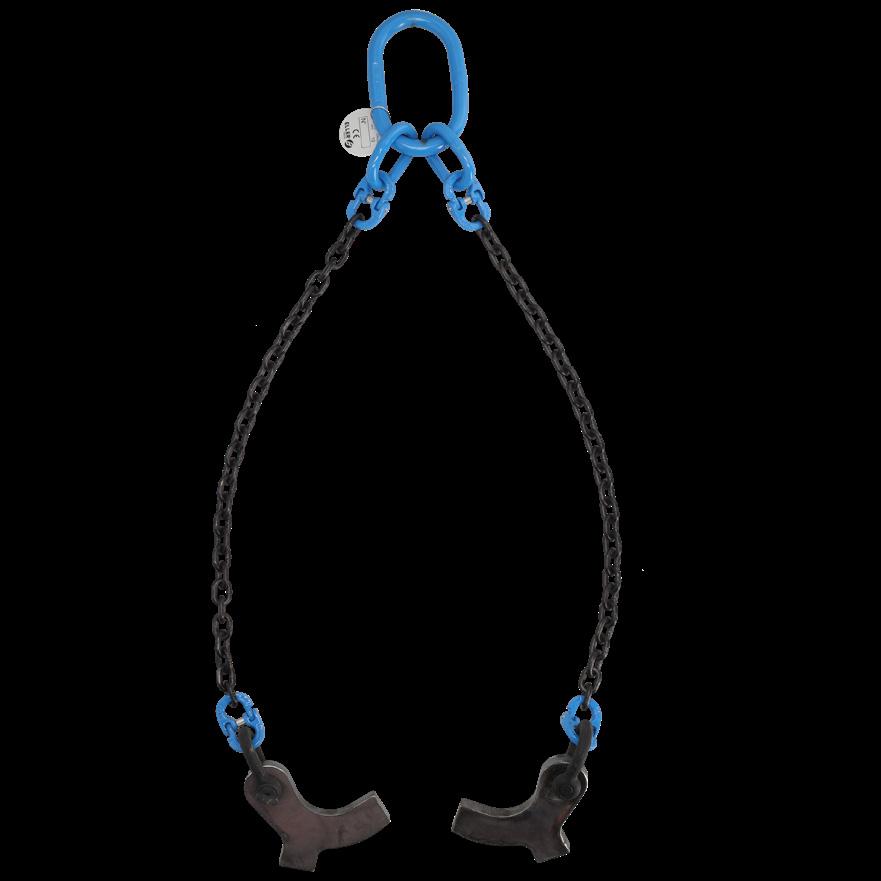

Specificaties Hijsketting tbv X-con® industrieplaat met hijsvoorziening

Haken tbv X-con® industrieplaat met hijsvoorziening

Afstandhouders tbv X-con® industrieplaat

Grond-, Weg- en Waterbouw | 79

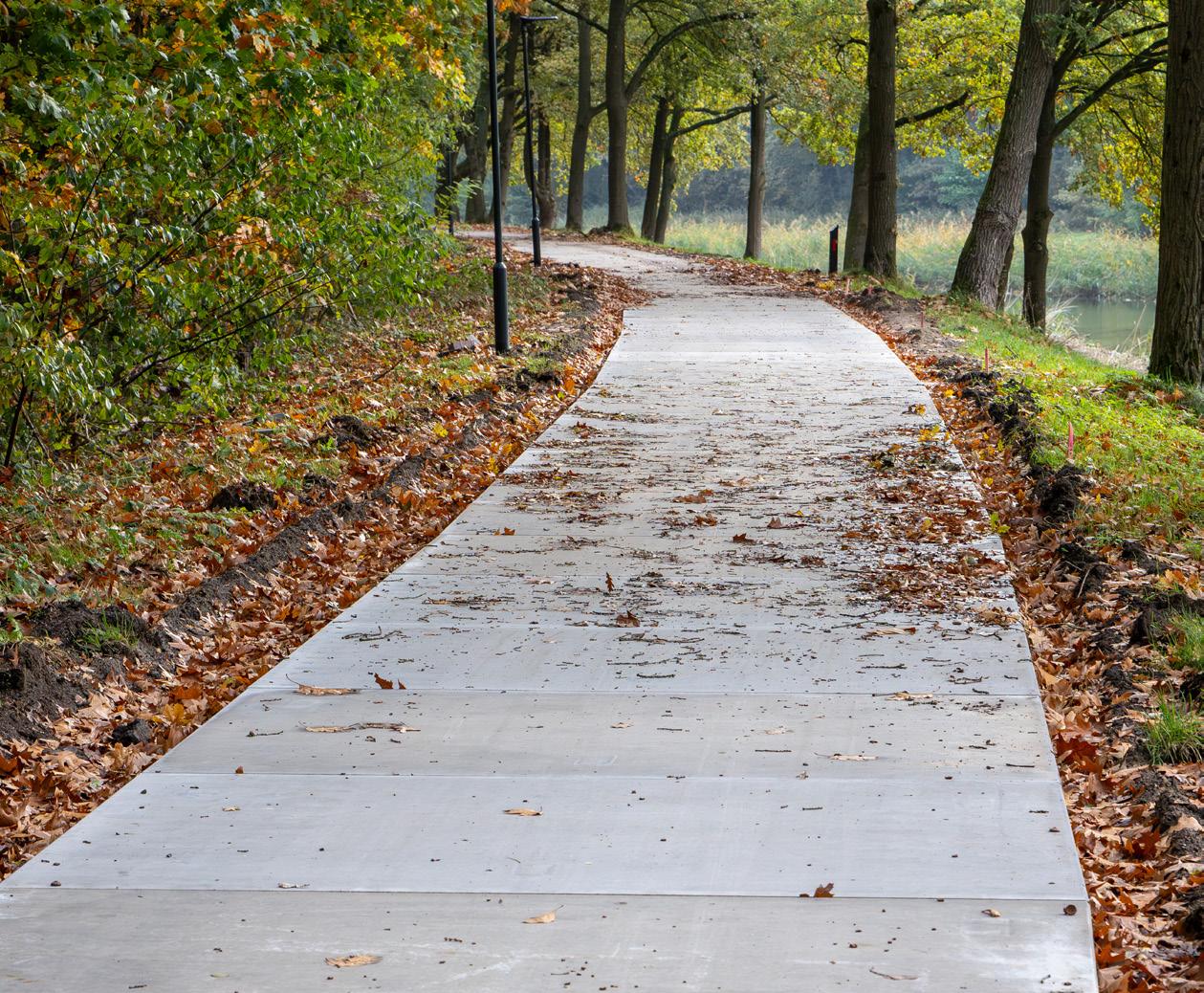

X-Con® Fietspadplaten Ons assortiment is uitgebreid met fietspadplaten die speciaal zijn ontwikkeld voor de aanleg van veilige, duurzame en comfortabele fietspaden. Ze zijn uitermate geschikt voor toepassingen in binnen- én buitenstedelijke gebieden, recreatieve routes en verbindingen rondom infrastructuurprojecten. De fietspadplaten bieden veel flexibiliteit bij de inrichting en aanleg van fietsinfrastructuur. Ze kunnen snel worden geplaatst en indien nodig eenvoudig worden aangepast bij wijzigingen in het ontwerp of de ondergrondse voorzieningen. Dit maakt ze ideaal voor projecten waar efficiëntie, veiligheid en kwaliteit voorop staan.

Onze fietspadplaten worden geproduceerd met zelfverdichtend beton en zijn leverbaar in diverse formaten en uitvoeringen. Ze zijn maatvast en hebben een hoge sluitvastheid.

Fietspadplaten zijn stroef en verkrijgbaar in diverse formaten. Ze zijn door de manier van produceren zeer maatvast en hebben een hoge slijtvastheid.

199,6

cm

14 / 16 cm

199

,6 cm

80 |

Grond-, Weg- en Waterbouw

Specificaties Fietspadplaten van Excluton worden standaard geproduceerd in de kleur grijs.

Assortiment: • Fietspadplaten zijn per stuk verkrijgbaar • Fietspadplaten zijn verkrijgbaar in stroefheid R12+ • Fietspadplaten zijn gewapend met enkel/ dubbel net of vezels • Fietspadplaten worden geproduceerd met een hoog percentage secundaire grondstoffen en kunnen op verzoek worden geproduceerd met miscanthus • Diverse pasplaten leverbaar Kwaliteit: • Fietspadplaten van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • Fietspadplaten van Excluton worden volgens het Cradle to Cradle® principe geproduceerd

Fietspadplaten

Gewicht per plaat 14 cm

Gewicht per plaat 16 cm

200 x 200 cm stroef enkel/ dubbel net

1.316 kg

1.504 kg

200 x 250 cm stroef enkel/ dubbel net

1.645 kg

1.895 kg

200 x 300 cm stroef dubbel net

1.974 kg

2.256 kg

Fietspadplaten Kenmerken

1996 x 1996 x 140 mm

1996 x 1996 x 160 mm

Randafwerking (mm)

5

5

Betonkwaliteit

C50/60

C50/60

Aslast vrachtverkeer (ton)

15

20

Verkeersklasse

45

60

Wapening (mm)

Net rond 6

Net rond 6

Lengte/Breedte (mm)

-3 / +3

-3 / +3

Dikte (mm)

-1 / +5

-1 / +5

Vlakheid bovenzijde (mm)

-3 tot +3

-3 tot +3

Scheluwte (mm)

Max. 5

Max. 5

Diagonaalverschil (mm)

Max. 5

Max. 5

Norm

BRL 1104

BRL 1104

Grond-, Weg- en Waterbouw | 81

X-Con® Fietspadplaten Assortiment: • Voor opslag dienen de fietspadplaten te worden gestapeld op een schone, vlakke en voldoende draagkrachtige ondergrond. De kwaliteit en de uitvoering van de losplaats is en blijft te allen tijde de verantwoordelijkheid van de opdrachtgever; • De eerste fietspadplaat dient altijd vrij te blijven van de ondergrond, dit is te realiseren door drie korte balken of stenen van gelijke dikte te plaatsen op de ondergrond. Deze dienen in de vorm van een driehoek te worden gelegd ca. 15 cm van de rand. Voor het verder stapelen dienen op de volgende fietspadplaten steeds stenen of balken (loodrecht) boven de eerste te worden gelegd. Stapel maximaal vier fietspadplaten op elkaar.

Verwerking van Fietspadplaten: • Fietspadplaten dienen op een voldoende draagkrachtige ondergrond te worden verwerkt waarbij de juiste fundatie, zandbedding, afschot en waterhuishouding in acht moet worden genomen. Het zandbed moet een volledige en gelijkmatige ondersteuning geven aan de betonelementen; • Informeer voor de juiste adviezen m.b.t. deze zaken bij een specialist in grondmechanica; • Zand moet voldoen aan de omschrijving: ‘Rond zand met een permanente draineerfunctie’ (Standaard RAW bepalingen, art. 22.06.02); • Zandmediaan (Mz) ≥ 210, waardoor het zand te karakteriseren is als ‘grof’ (NEN 5104, Classificatie van onverharde grondmonsters, art. 4.3), (zie tabel hiernaast); • Leg de fietspadplaten altijd met een gelijkmatige voeg. Gebruik hiervoor de meegeleverde verbindingsstrips om de voegbreedte constant te houden en de platen op dezelfde hoogte te leggen.

• Excluton is niet aansprakelijk voor enige schade aan fietspadplaten welke het gevolg is van onjuiste verwerking.

82 |

Grond-, Weg- en Waterbouw

Classificatie van onverharde grondmonsters Zandmediaan in micrometer (gelijk aan of groter dan)

Kleiner dan

Omschrijving zandmediaan

63

105

Uiterst fijn

105

150

Zeer fijn

150

210

Matig fijn

210

300

Matig grof

300

420

Zeer grof

420

2000

Uiterst grof

Grond-, Weg- en Waterbouw | 83

T4-platen Onze veelzijdige T4-platen, ook wel Agriplaten genoemd, zijn ideaal voor gebruik bij verharding van kavelpaden, koepaden, vloersilo’s, landbouwschuren, pottenvelden, containervelden en tuincentra.

Deze betonplaat 80 x 120 cm is verkrijgbaar in 12 cm dikte met een maximale aslast van 12 ton, zonder stalen hoekrand.

De T4-plaat is voorzien van een deklaag, heeft een gewicht van 270 kg en kan geleverd worden met en zonder hijssleuven.

Afmetingen

12 cm

m

80 c 120

84 |

Grond-, Weg- en Waterbouw

cm

Specificaties T4-platen van Excluton worden standaard geproduceerd in de kleuren grijs en zwart.

Assortiment: • T4-platen zijn per stuk verkrijgbaar • T4-platen zijn verkrijgbaar met en zonder hijssleuven • Op (statiegeld)pallets geleverd Kwaliteit: • T4-platen van Excluton zijn vorstbestendig, duurzaam en onderhoudsvriendelijk • T4-platen van Excluton worden volgens het Cradle to Cradle® principe geproduceerd • T4-platen van Excluton hebben een deklaag en zijn dus duurzamer dan door en door geproduceerde platen

T4-platen

120 x 80 x 12 cm zonder hijsvoorziening

120 x 80 x 12 cm met hijsvoorziening

Gewicht per plaat

270 kg

270 kg

Aantal per laag

1 stuk

1 stuk

Aantal lagen per pak

5 lagen

5 lagen

Aantal m2 per laag

0,96 m2

0,96 m2

Grond-, Weg- en Waterbouw | 85

Erfverhardingsplaat betonplaten van Schellevis®

De Schellevis® grootformaat tegels vormen de meest in het oog springende producten binnen het assortiment. Deze iconische producten zijn populair, dankzij de vele toepassingsmogelijkheden. De grootformaat tegels zijn standaard voorzien van wapening en verkrijgbaar in diverse afmetingen en kleuren.

Dankzij de herkenbare uitstraling en structuur zijn de grootformaat tegels prima te combineren met andere producten uit het Schellevis® assortiment. Je creëert ook een mooie uitstraling als je de tegels combineert met materialen zoals cortenstaal, hout en gebakken klinkers.

Afmetingen

12 cm

24

0c

12 0

cm

m

86 |

Grond-, Weg- en Waterbouw

Specificaties De Erfverhardingsplaat wordt standaard in grijs, antraciet, carbon en crème geproduceerd.

Assortiment: • Op wegwerppallet geleverd Kwaliteit: • De Erfverhardingsplaat is voorzien van wapening • De Erfverhardingsplaat heeft de unieke Schellevis® structuur en uitstraling • De Erfverhardingsplaat is duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • De Erfverhardingsplaat is slipvast - R13 • De Erfverhardingsplaat is bestand tegen vorst en strooizout

Specificaties

240 x 120 x 12 cm

Gewicht per stuk

770 kg

Aantal stuks per pallet

3 stuks

Aantal stuks per laag

1 stuk

Pallet

Wegwerppallet

Norm

KOMO

Grond-, Weg- en Waterbouw | 87

Keerwanden van CBS Beton Met de samenwerking tussen CBS Beton en Excluton bundelen sterke merken hun kennis, innovatiekracht en vakmanschap in een krachtige betonalliantie. Ideaal voor duurzame en esthetische oplossingen voor tuin- en infraprojecten.

De hoogwaardige keerwanden en keerelementen van CBS Beton zijn nu verkrijgbaar via Excluton.

Prefab keerwanden en keerelementen • ​​Uitgebreid assortiment standaard keerwanden • ​Snelle schakeling naar maatwerkoplossingen • ​Producten die volledig voldoen aan de hoogste kwaliteitsnormen • ​Standaard voorzien van kogelkopankers • ​(Infra)keerwanden met tand-groefverbinding voor snelle montage en een strakke afwerking

Groef links

Tand rechts Binnenzijde te

ng

Le

L-keerwanden op p.92

Hoogte

Rug

Voet Hoekelementen op p.94

Normering, ontwerp, productie & kwaliteitscontrole Het geheim van een vlekkeloos project? Een sterke voorbereiding. Als enige fabrikant van keerwanden beschikt CBS Beton over een volledig in-house ontwerp- en studiebureau. Dit team van experts denkt vanaf de eerste schets mee met de klant.

Zij werken direct een passend, constructief voorstel uit en tackelen elk risico vooraf.

Ontwerp en stabiliteit: De keerwanden worden berekend in overeenstemming met de geldende normen: • NEN EN 1990: Eurocode 0 - Grondslag voor het constructief ontwerp + nationale bijlage • NEN EN 1991: Eurocode 1 - Belastingen op constructies + nationale bijlagen • NEN EN 1992: Eurocode 2 - Ontwerp en berekening van betonconstructies + nationale bijlagen • NEN EN 1997: Eurocode 7 - Geotechnisch ontwerp + nationale bijlagen • NEN EN 1998: Eurocode 8 - Ontwerp en berekening van aardbevingsbestendige constructies + nationale bijlagen CE en KOMO certificaat: De productie van keerwanden gebeurt in overeenstemming met de Europese norm NEN EN 15258. CBS Beton beschikt dan ook over het CE-certificaat voor EN 15258.

KIWA heeft zowel het KOMO-productcertificaat volgens BRL 2813 “Bouwelementen van beton” als het NL BSB-productcertificaat volgens BRL 5070 “Vooraf vervaardigde betonproducten” toegekend. Dat betekent dat de betonelementen volledig voldoen aan de hoogste kwaliteitsnormen!

Duurzaam en kwalitatief beton: De keerwanden van CBS Beton worden vervaardigd in overeenstemming met de Europese betonnorm NEN EN 206 en de Nederlands nationale aanvullen NEN 8005.

Betonsterkteklasse: hogesterktebeton C60/75 Water-cement factor: 0.45 Milieuklassen (NEN EN 206): • XC4: Corrosie geïnitieerd door carbonatatie - wisselend nat en droog • XD3: Corrosie geïnitieerd door chloriden uit andere bronnen dan zeewater wisselend nat en droog • XS3: Corrosie geïnitieerd door chloriden uit zeewater - getijde-, spat- en nevelzone • XF4: Aantasting door vorst-dooicycli met of zonder dooizouten - hoge waterverzadiging met dooizouten of zeewater • XA3: Sterk chemisch agressieve omgeving

Grond-, Weg- en Waterbouw | 89

Uitvoering van de wanden

Afgeronde vellingkanten

Voorzien van hijsvoorziening

Tand-groefverbinding

langs de bovenzijde van de keerwand

Onderaan de voet is een

Het bovenste deel heeft een

zandspleet gemaakt om de wanden

constante dikte van 10 cm zodat

gemakkelijker te plaatsen zodat de

de bovenkant altijd één lijn is.

bovenzijden mooi aansluiten

Speciale uitvoeringen mogelijk

Vraag naar de mogelijkheden voor de speciale uitvoeringen.

Uitsparing

Afschuining

Aanpassing in lengte

Voet ingekort

Voet met uitstekende wapening

90 |

Grond-, Weg- en Waterbouw

Grond-, Weg- en Waterbouw | 91

Vlekkeloze overloop bij verschillende hoogtes Combineer je keerwanden van verschillende hoogtes in één project? Geen probleem.

Dankzij het slimme ontwerp vormt het bovenste gedeelte van de wanden altijd één vloeiende lijn. De verschillende hoogtes vallen daardoor visueel niet op, wat zorgt voor een strak en esthetisch eindresultaat. Het groene gedeelte op de tekening geeft aan tot welke hoogte de vaste dikte van 10 cm wordt aangehouden bij elke specifieke wandlengte.

Helling

Elementen van verschillende hoogte op een doorlopende fundering en met schuine bovenranden.

Elementen van verschillende hoogte op een doorlopende fundering.

Elementen van verschillende hoogte op een getrapte fundering

92 |

Grond-, Weg- en Waterbouw

Constante wanddikte Het groene gedeelte heeft een constante wanddikte van 10 cm .

30 cm

55 cm

80 cm

105 cm

130 cm

30 cm

55 cm

10 cm Borduur 30x100

50x100 50x200 50x400 75x100 75x200 75x400 100x100 100x200 100x400 125x100 125x200 125x400 150x100 150x200 150x400 175x100 175x200 175x400 200x100 200x200 200x400 225x100 225x200

250x100 250x200

275x100 275x200

300x100 300x200

325x100 325x200

350x100 350x200

375x100 375x200

400x100 400x200

425x100 425x200

450x100 450x200

Op aanvraag vanaf e 6,25m

475 - 500 - 500 - 550 - 575 - 600 625 - 650 - 675 - 700

Grond-, Weg- en Waterbouw | 93

L-keerwanden

keerwanden van CBS Beton De CLF10GS L-keerwanden zonder hiel van CBS Beton zijn de perfecte oplossing voor het stijlvol en efficiënt opvangen van hoogteverschillen. Dankzij hun sterke ontwerp zijn ze breed inzetbaar voor onder andere terrasbouw, opritten, afsluitingen, parkeerplaatsen en infrastructuurwerken. Deze keerwanden zijn specifiek ontwikkeld voor een gelijkmatig verdeelde belasting tot 10 kN/m² en zijn bestand tegen licht verkeer tot maximaal 3,5 ton.

Assortiment • Keerwanden van CBS Beton worden afhankelijk van grootte per stuk of met meerdere op pallet geleverd • Speciale uitvoeringen mogelijk op aanvraag Kwaliteit: • Keerwanden van CBS Beton zijn vorstbestendig en onderhoudsvriendelijk • Keerwanden van CBS Beton hebben een aan de bovenkant een constante van dikte 10cm • Keerwanden van CBS Beton voldoen aan de hoogste kwaliteitsnormen • Keerwanden van CBS Beton hebben een tand-groef verbinding • Keerwanden van CBS Beton zijn voorzien van zandspleet • Keerwanden van CBS Beton hebben afgeronde vellingkanten langs de bovenzijde van de keerwand

94 |

Specificaties

CLF10GS

Bovendikte

Steeds 10 cm

Standaard lengtes

1m-2m-4m

Aansluiting

Tand-groef

Afwerking bovenaan

Afgeronde vellingkanten

Afwerking

Glad

Specifieke kenmerken

Zandspleet

Betonkwaliteit

C 60/75

Grond-, Weg- en Waterbouw

Specificaties HOOGTE CM

LENGTE CM

VOET CM

BOVENDIKTE CM

GEWICHT KG

KKA

AANSLUITING

BETONKWALITEIT

50

100

35

10

195

1 x 2,5 T

tand-groef

C60/75

CLF10GS75x100

75

100

60

10

310

1 x 2,5 T

tand-groef

C60/75

CLF10GS100x100

100

100

60

10

370

1 x 2,5 T

tand-groef

C60/75

CLF10GS125x100

125

100

85

10

495

1 x 2,5 T

tand-groef

C60/75

CLF10GS150x100

150

100

85

10

555

1 x 2,5 T

tand-groef

C60/75

CLF10GS175x100

175

100

115

10

770

1 x 2,5 T

tand-groef

C60/75

CLF10GS200x100

200

100

115

10

830

1 x 2,5 T

tand-groef

C60/75

CLF10GS225x100

225

100

135

10

1150

2 x 2,5 T

tand-groef

C60/75

CLF10GS250x100

250

100

135

10

1210

2 x 2,5 T

tand-groef

C60/75

CLF10GS275x100

275

100

160

10

1520

2x5T

tand-groef

C60/75

CLF10GS300x100

300

100

160

10

1580

2x5T

tand-groef

C60/75

HOOGTE CM

LENGTE CM

VOET CM

BOVENDIKTE CM

GEWICHT KG

KKA

AANSLUITING

BETONKWALITEIT

CLF10GS50x200

50

200

35

10

385

2 x 2,5 T

tand-groef

C60/75

CLF10GS75x200

75

200

60

10

625

2 x 2,5 T

tand-groef

C60/75

CLF10GS100x200

100

200

60

10

745

2 x 2,5 T

tand-groef

C60/75

CLF10GS125x200

125

200

85

10

995

2 x 2,5 T

tand-groef

C60/75

CLF10GS150x200

150

200

85

10

1115

2 x 2,5 T

tand-groef

C60/75

CLF10GS175x200

175

200

115

10

1545

2 x 2,5 T

tand-groef

C60/75

CLF10GS200x200

200

200

115

10

1665

2 x 2,5 T

tand-groef

C60/75

CLF10GS225x200

225

200

135

10

2300

2 x 2,5 T

tand-groef

C60/75

CLF10GS250x200

250

200

135

10

2425

2 x 2,5 T

tand-groef

C60/75

CLF10GS275x200

275

200

160

10

3050

2x5T

tand-groef

C60/75

CLF10GS300x200

300

200

160

10

3175

2x5T

tand-groef

C60/75

HOOGTE CM

LENGTE CM

VOET CM

BOVENDIKTE CM

GEWICHT KG

KKA

AANSLUITING

BETONKWALITEIT

CLF10GS50x400

50

400

35

10

770

2 x 2,5 T

tand-groef

C60/75

CLF10GS75x400

75

400

60

10

1250

2 x 2,5 T

tand-groef

C60/75

CLF10GS100x400

100

400

60

10

1490

2 x 2,5 T

tand-groef

C60/75

CLF10GS125x400

125

400

85

10

1990

2 x 2,5 T

tand-groef

C60/75

CLF10GS150x400

150

400

85

10

2235

2 x 2,5 T

tand-groef

C60/75

CLF10GS175x400

175

400

115

10

3090

2 x 2,5 T

tand-groef

C60/75

CLF10GS200x400

200

400

115

10

3330

2 x 2,5 T

groef-groef

C60/75

CLF10GS250x400

250

400

135

10

4855

2x5T

groef-groef

C60/75

CLF10GS300x400

300

400

160

10

6355

2x5T

groef-groef

C60/75

1 METER

CLF10GS50x100

2 METER

4 METER

Grond-, Weg- en Waterbouw | 95

Hoekelementen

keerwanden van CBS Beton Het CLF10GSVH 90°-Hoekelement van CBS Beton is de ideale oplossing voor het naadloos opvangen van hoogteverschillen. Of het nu gaat om terrasbouw, opritten, afsluitingen, parkeerplaatsen of infrastructuurwerken; deze hoekelementen sluiten perfect aan op de standaard L-keerwanden voor een strak en doorlopend resultaat.

Assortiment • Hoekelementen van CBS Beton per stuk geleverd • Speciale uitvoeringen mogelijk op aanvraag Kwaliteit • Hoekelementen van CBS Beton zijn vorstbestendig en onderhoudsvriendelijk • Hoekelementen van CBS Beton hebben een aan de bovenkant een constante van dikte 10 cm • Hoekelementen van CBS Beton voldoen aan de hoogste kwaliteitsnormen • Hoekelementen van CBS Beton hebben een tand-groef verbinding • Hoekelementen van CBS Beton zijn voorzien van zandspleet • Hoekelementen van CBS Beton hebben afgeronde vellingkanten langs de bovenzijde van de keerwand

Hoekelementen Tot en met een hoogte 3 m is het mogelijk om een binnenhoek van 90° te maken die bestaat uit 1 stuk. Vanaf een hoogte van 3,25 m wordt er gewerkt met een 2-delige hoek van 90° (2 x 45°).

gte

len

nhoek van 90° te m wordt er gewerkt

vo e

tle

96 | AANSLUITING

ng

te

Grond-, Weg- en Waterbouw BETONKWALITEIT

Specificaties HOOGTE CM

LENGTE CM

VOET CM

BOVENDIKTE CM

GEWICHT KG

KKA

AANSLUITING

BETONKWALITEIT

50

2 x 100

35

10,00

350

2 x 2,5 T

tand-groef

C60/75

CLF10GSVH75x100

75

2 x 100

60

10,00

530

2 x 2,5 T

tand-groef

C60/75

CLF10GSVH100x100

100

2 x 100

60

10,00

645

2 x 2,5 T

tand-groef

C60/75

CLF10GSVH125x100

125

2 x 100

85

10,00

790

3 x 2,5 T

tand-groef

C60/75

CLF10GSVH150x100

150

2 x 100

85

10,00

905

3 x 2,5 T

tand-groef

C60/75

CLF10GSVH175x200

175

2 x 200

115

10,00

2710

4 x 2,5 T

tand-groef

C60/75

CLF10GSVH200x125

200

2 x 125

115

10,00

1690

4 x 2,5 T

tand-groef

C60/75

CLF10GSVH50x100

Maatwerk mogelijk vaste hoek tot hoogte 3m Inkorten in de lengte.

OPGELET! De benen van een hoek kunnen links en/of rechts ingekort worden, maar ze kunnen niet korter zijn dan de voetlengte.

Enkele voorbeelden: • CLF10GSVH250x200 heeft benen met een minimale lengte van 135 cm, aangezien de voet 135 cm lang is.

• CLF10GSVH50x200 heeft benen met een minimale lengte van 35 cm, aangezien de voet 35 cm lang is. ma TE x. len T min NG ks Le OE gte . le V n i ng l = ng e =L e e t t t t er t g e= g g n EN n n e ech l VO GT Le . le n. i E x ts T a E m E =L

m

VO ET

ET VO

Grond-, Weg- en Waterbouw | 97

Belastingen CLF10GS standaard wanden In het assortiment volledig glad bekiste keerwanden bieden we CLF10GS-ASSORTIMENT voor standaard bovenbelasting.

CLF10GS:

CLF10GSZ:

Standaard overlast

Standaard overlast Gebruik bij lagere draagkracht ondergrond

• CLF10GS

• CLF10GS

• CLF10GSZ

• CLF10GSZ

• gelijkmatig

• talud 12:4

• gelijkmatig

• talud 12:4

• verdeelde overlast

• verdeelde overlast

• 10kN/m

• 10kN/m2

• Licht verkeer max 3,5 ton

• Licht verkeer max 3,5 ton

CLF10GS:

CLF10GSZ:

Omgekeerde plaatsing

Omgekeerde plaatsing

• CLF10GSR

• CLF10GSZ

• gelijkmatig

• gelijkmatig

• verdeelde overlast

• verdeelde overlast

• 5kN/m

• 10kN/m2

• Geen verkeer

• Licht verkeer max 3,5 ton

2

2

• Voetgangers/ fietsers R = rugwapening

98 |

Grond-, Weg- en Waterbouw

Z = met hiel

Laden en verpakking CLF10GS wanden

“

CLF10GS

H

13

CLF10GS50x100 CLF10GS75x100

CLF10GS100x100 CLF10GS125x100

CLF10GS150x100

16

CLF10GS175x100

CLF10GS200x100 CLF10GS50x200 CLF10GS75x200

L

50

CLF10GS75x100 CLF10GS100x100

14 15 195

3

4

780 kg

100

310

4

5

1550 kg

5

1850 kg

3

3

1485 kg

150

100

555

3

3

1665 kg

175

100

770

2

3

2310 kg

17 18

200 50

100

CLF10GS75x200

50

CLF10GS100x200

75

AANTAL STUKS / PALLET EMMEN

L

KG/ST

50

200 100

195

3

100

310

4

370

385

3

200 100

4

4

200 100

495

3

4

100

555

3

770

2

200 50

200 100

995

830

2

200

385

3

625

4

0

745

1250

4

995

3

0

400 200

100

400 200

200

150 400 200

1115

3

200 100

75 125

745

770

3

3

0

50

400 400

770

0

0

CLF10GS75x400

75

400

1250

0

CLF10GS100x400

100

400

1490

0

CLF10GS125x400 CLF10GS50x400 125 CLF10GSVH50x100x100 50 CLF10GS125x400 CLF10GSVH75x100x100

100 400 125

75

CLF10GSVH50x100x100

50

CLF10GSVH100x100x100 100 CLF10GSVH75x100x100 CLF10GSVH100x100x100 CLF10GSVH125x100x100 125

CLF10GSVH125x100x100

H50

100

100

75

100 100

100

100 100

125

100

1490 1115 1990

350 1990

0

530

350

0

530

0

645 H50

645

H 250

0

790

790

H 250

H275

0

3

2490 kgworden gefactureerd!

Europallets

4

4780 kg

5

1550 kg

Er wordt zoveel mogelijk geladen kg en aangevuld met 1540 volle pallets volgens de gewenste hoeveelheid.

5

1850 kg

2500 kg

3

1485 kg

4

2980 kg

3

1665 kg

3

2310 kg

3

2985 kg

3

2490 kg

3

3345 kg

AANTAL STUKS / PALLET WIELSBEKE

125 175

625

2

100 150

CLF10GS100x400 CLF10GS150x200 100

830

H

75

75

CLF10GS150x200 CLF10GS200x100 150

CLF10GS125x200

100

De volgende elementen worden op europallets geleverd om het

CLF10GS150x100

CLF10GS75x400

TOTAAL GEWICHT

125laden en lossen 100 te vergemakkelijken.

495

CLF10GS125x200 CLF10GS175x100 125 CLF10GS50x200

AANTAL STUKS / PALLET WIELSBEKE

100

CLF10GS100x200 CLF10GS125x100 100

CLF10GS50x400

AANTAL STUKS / PALLET EMMEN

Laden en verpakking 100 370 4

75

CLF10GS

CLF10GS50x100

KG/ST

0 0 0 0

TOTAAL GEWICHT

4

4

1540 kg

4

4x22500 palkg

3080 kg

4

4x22980 palkg

5000 kg

3

2985 kg

3

4x23345 palkg

5960 kg

4x2 pal

2x23080 palkg

3980 kg

4x2 pal

5000 kg

4x2 pal

5960 kg

2x2 pal

3980 kg

1

350 kg

1

530 kg

1

350 kg

1

530 kg

1

645 kg

1

645 kg

1

790 kg

790 kg

1

H700

Elementen vanaf een hoogte van 275 cm worden liggend geladen.

Hefhaken

13

H275

“

H700

14 Hefhaken 15

Hefhaken type KKA 2,5 T - 5 T - 10 T zijn vereist voor het hanteren van de wanden en een extra hijshaak type HBS MRd24 is vereist voor het lossen en installeren van CLF10GSVH 275 en CLF10GSVH 300 elementen.

Hefhaken type KKA 2,5 T - 5 T - 10 T zijn vereist voor het hanteren van de wanden en een extra

16

hijshaak type HBS MRd24 is vereist voor het lossen en installeren van CLF10GSVH 275 en CLF10GSVH 300 elementen.

17 18

KKA 10 T - KKA 5 T - KKA 2,5 T

KKA 10 T - KKA 5 T - KKA 2,5 T

HBS MRd24

HBS MRd24

cbs-beton.nl

35

Grond-, Weg- en Waterbouw | 99

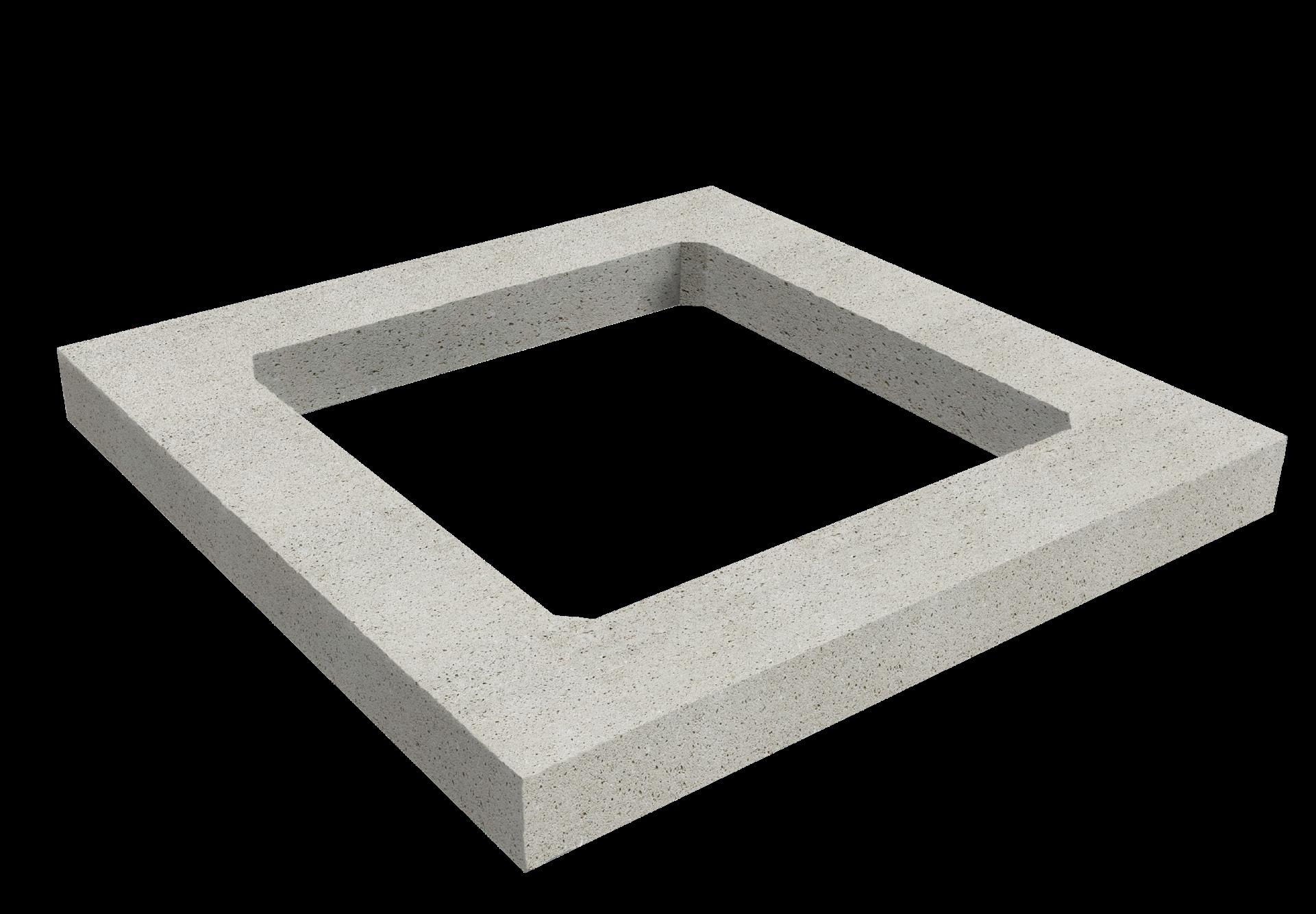

Stelringen Stelringen zijn onmisbare elementen binnen de GWW-sector en vormen een essentieel onderdeel bij de aanleg en afwerking van putten en inspectievoorzieningen. Ze worden toegepast om hoogteverschillen nauwkeurig op te vangen tussen onderliggende putconstructies en de definitieve bovenzijde, zoals straatkolken, putdeksels en roosters.

Door het gebruik van stelringen kan de hoogte exact worden afgestemd op het maaiveld of de verharding, wat bijdraagt aan een veilige, duurzame en esthetisch correcte inrichting van de openbare ruimte. Dit voorkomt verzakkingen, schade aan bestrating en onaangename niveauverschillen in wegdekken en trottoirs.

De stelringen zijn beschikbaar in verschillende diktes, waardoor ze flexibel inzetbaar zijn in uiteenlopende toepassingen. Dankzij hun robuuste eigenschappen zijn ze bestand tegen verkeersbelasting, weersinvloeden en langdurig gebruik.

Kortom: stelringen zorgen voor een nauwkeurige afstelling, een strakke afwerking en een langere levensduur van putconstructies binnen infrastructurele projecten.

100 |

Grond-, Weg- en Waterbouw

Specificaties 855 mm

855 mm

580 mm

600 mm

845 mm

580 mm 600 mm

Stelringen 83W

Stelring

84 x 84 x 5

5 meter

6 stuks

84W

Stelring

84 x 84 x 8

5 meter

6 stuks

85W

Stelring

84 x 84 x 10

5 meter

6 stuks

81W

Stelring

84 x 84 x 15

5 meter

6 stuks

80W

Stelring

84 x 84 x 20

5 meter

6 stuks

Grond-, Weg- en Waterbouw | 101

Zitelementen

zitelementen van Schellevis® Creëer een plek waar comfort en uitstraling samenkomen. De Schellevis® zitelementen zijn een stijlvolle toevoeging aan iedere tuin, terras of openbare buitenruimte. Dankzij de verschillende vormen, afmetingen en kleuren is er altijd een uitvoering die past bij jouw ontwerp. De karakteristieke oud-Hollandse uitstraling en herkenbare Schellevis® structuur zijn aan alle zijden zichtbaar, waardoor de zitelementen perfect combineren met de overige producten uit het Schellevis® assortiment.

Afmetingen Ø 100 cm

50 cm

50

cm

0c

60

m

Zitelement vierkant

Zitelement

m

60

0c

cm

47 cm

20

Zitelement gebogen

102 |

cm

50

10

Grond-, Weg- en Waterbouw

40 cm

cm

40 cm

Zitelement rond

Specificaties Assortiment: • Zitelementen zijn per stuk verkrijgbaar • Zitelementen worden per stuk geleverd op een wegwerppallet • Zitelementen rond en gebogen worden geproduceerd op aanvraag Kwaliteit: • Zitelementen hebben de unieke Schellevis® structuur en uitstraling • Zitelementen zijn duurzaam door het gebruik van natuurlijke grondstoffen en pigmenten • Zitelementen zijn slipvast - R13 • Zitelementen zijn is bestand tegen vorst en strooizout

ZITELEMENTEN

L x B x D (CM)

Gewicht (KG)

100 x 60 x 40

520

200 x 60 x 40

1040

60 x 40

250

80 x 40

450

100 x 40

700

50 x 50 x 50

280

200 x 60 x 47

1269

Kleuren

Grond-, Weg- en Waterbouw | 103

Project in beeld

H-Profielsteen 10 cm Grijs met deklaag, DSV Moerdijk

X-Con® Industrieplaten, Stalling 31 Altforst

104 |

Grond-, Weg- en Waterbouw

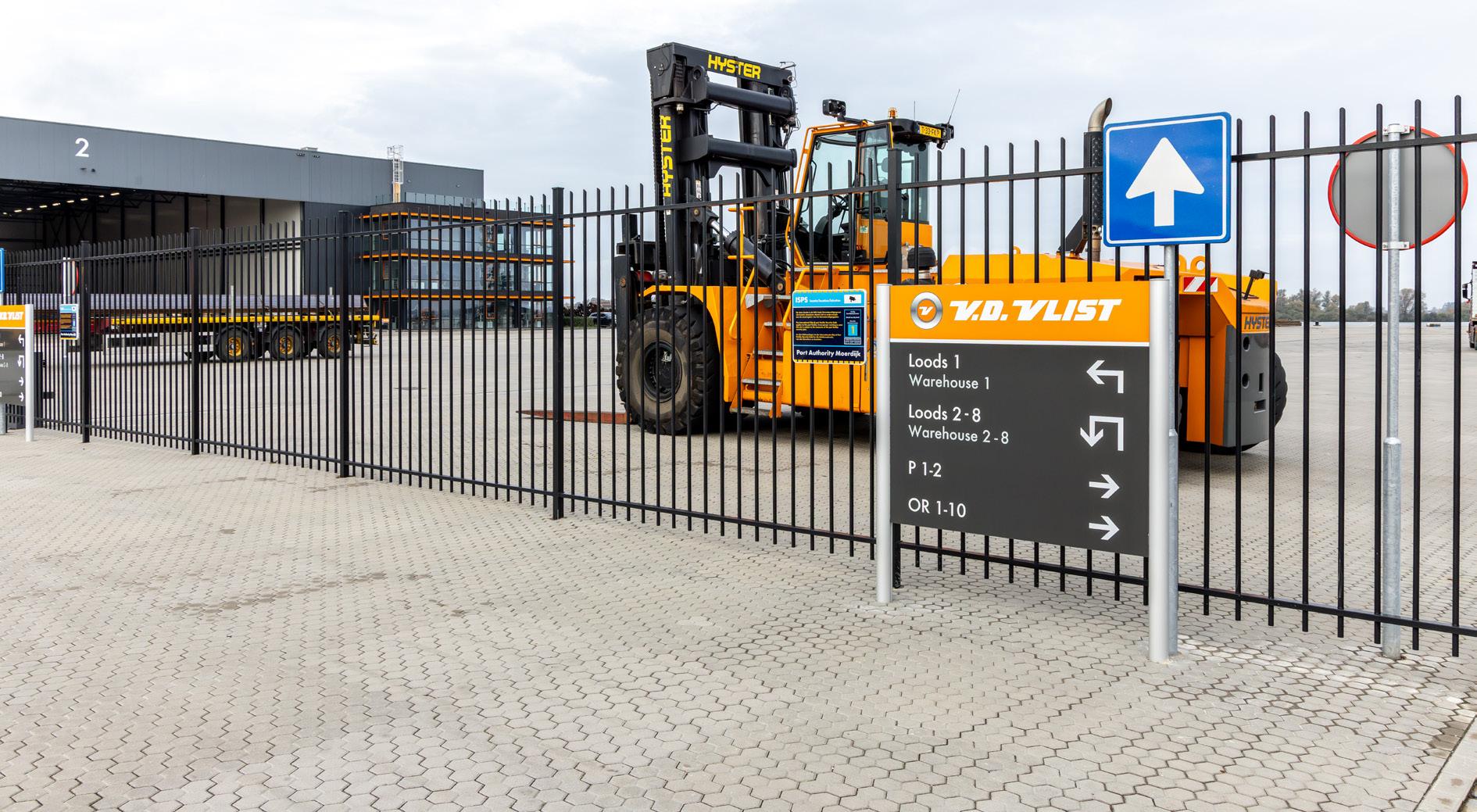

T3 Stenen, Van der Vlist Moerdijk

ExcluKera Biobased dikformaat Rood-Bruin en ExcluPassage BSS Zwart, Huisman Druten

Grond-, Weg- en Waterbouw | 105

Project in beeld

Keerwanden CLF10GS, Woonhuis Vlaanderen

X-Con® Fietspadplaten, Gemeente Vught

106 |

Grond-, Weg- en Waterbouw

X-Con® Industrieplaten, DDV’23, Sportpark De Kempkes

X-Con® Industrieplaten, Woonhuis Udenhout

Grond-, Weg- en Waterbouw | 107

Project in beeld

Project compilatie zitelementen, Fotografie - Cees Rijnen

Project compilatie betontegels, Fotografie - Cees Rijnen

108 |

Grond-, Weg- en Waterbouw

Betontegels, Kantoorgebouw ASR Schellevis, Fotografie - Cees Rijnen

Project compilatie, CBS Beton

Grond-, Weg- en Waterbouw | 109

TOELICHTING ICONEN

MACHINAAL PAKKET

Dit product is kan machinaal verwerkt worden of

WATERPASSEREND

Dit product laat regenwater natuurlijk infiltreren.

geleverd worden als pakket die geschikt is voor machinale verwerking.

OPRIT

VORSTBESTENDIG

Dit product is tenminste 6 cm dik en beschikken over een schuin facetrandje aan de bovenkant en/

Dit producten is bestand tegen temperaturen onder

of een afstandhouder aan de zijkant. Deze zorgen

nul en zullen, mits verwerkt volgens de informatie zoals

ervoor dat de stenen hun onderlinge spanning kwijt

beschreven in onze productinformatiebladen, geen

kunnen zonder te beschadigen. Voor tegels of stenen

scheuren- en barsten of anderszins schade oplopen.

met dit oprit icoon geld uitsluitend verkeersklasse

Water dat op bestrating blijft staan, kan in de winter wel

B. Uiteraard dient de ondergrond hierbij wel te

vorstschade veroorzaken in de voegen of aan het op-

worden opgebouwd zoals beschreven in onze

pervlak van de bestrating. Zorg dus altijd voor afdoende

productinformatiebladen.

afschot en drainage! Dit product is vorstbestendig voor een termijn van minimaal 3 jaar.

TERRAS

ECOLOGISCH & DUURZAAM

Basis voor zit- en leefruimtes buiten.

Excluton recyclet haar producten. Door haar unieke productieprocessen draagt zij actief bij aan

MANNETJE MINDER

de vermindering van CO2-uitstoot. Het is onze missie innovatieveoplossingen te ontwikkelen voor

Bij dit product is een efficiënte manier van verwerking

betonnenbestrating met betere milieuprestaties.

mogelijk, zodat er meer vierkante meters gelegd kunnen worden met een man minder.

STROEF MEER RENDEMENT Dit product is zodanig geproduceerd dat de deklaag stroef is. Dit is een samenspel van gebruikte

Door grote oplage in de lagen en efficiënte manier

grondstoffen, oppervlaktestructuur in de productie­

van straten kan de stratenmaker een hogere

mallen en de nabehandeling. Deze zorgen samen voor

productie halen.

een deklaag die de tegel of steen stroever maakt. Dit wil niet zeggen dat het oppervlak niet glad kan worden.

110 |

Grond-, Weg- en Waterbouw

Noord-Zuid 173 6651 KD Druten T +31 487580391 gww@excluton.nl gwwexcluton.nl
