Installasjon og oppheng

from Innervegg - Prosjekterings- og monteringsanvisning

Veggsystem

Innkledning av HUP-profiler uten brannkrav Ved innkledning av HUP-profiler/konstruksjonsrør som VKR og KKR brukes en spesialutviklet stålprofil. Søylehjørnelisten PHL kan festes mot profilen med dobbeltsidig tape og festes i toppen, bunnen og på midten med skuddspiker eller skrue. Gipsplatene monteres deretter på søylehjørnelisten med skrue. Platematerialet skal ved flere lag monteres vekselvis for å unngå gjennomgående skjøter i hjørnene mellom lagene. Hjørnene suppleres med hjørnebeskyttelse HSTP 40 før sparkling for et pent og holdbart resultat.

Innkledning med søylehjørnelist PHL

Innkledning av HUP-profiler med brannkrav Bærende hullprofiler kan også brannsikres med 12,5 mm standardplater eller 15 mm brannplater. Hvilken type og antall platelag som kreves, avhenger av ønsket brannklasse og hvilken profildimensjon som skal beskyttes.

Ved brannkrav skal PHL skytes eller skrus fast til røret med maks. cc 600 mm. Standardplatene monteres deretter på søylehjørnelisten med skrue. Platematerialet skal ved flere lag monteres vekselvis for å unngå gjennomgående skjøter i hjørnene mellom lagene. Hjørnene suppleres med hjørnebeskyttelse HSTP 40 før sparkling for et pent og holdbart resultat.

NB! Den aktuelle plateleverandørens anvisninger for anbefalt platetype, plateantall, skrueavstand osv. skal alltid konsulteres og følges.

PHL

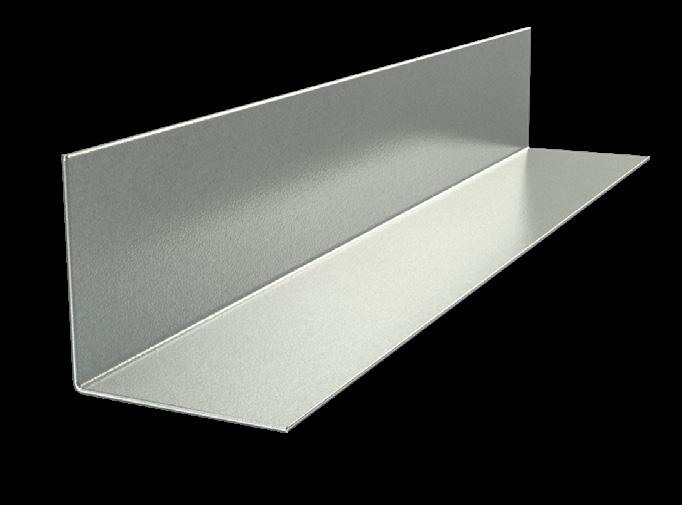

Innkledning av drager uten brannkrav Ved innkledning av søyle eller drager brukes bjelkeklips BB 25/50. Bjelkeklipsen klemmes fast på bjelken med cc 1000 mm. Vinkelprofil L 50 skrus fast i bjelkeklipset med stålskrue, og gipsplaten skrus fast i vinkelprofilen. Gipsplatene skal ved flere lag monteres vekselvis for å unngå gjennomgående skjøter i hjørnene mellom lagene. Hjørnene suppleres med hjørnebeskyttelse HSTP 40 før sparkling for et pent og holdbart resultat. Ved innkledning av drager mot tak brukes Z-profil HA 25/35 mot taket. Listen skrus med den brede flensen mot taket cc 400 mm.

Innkledning med bjelkeklips BB 25/50 Innkledning med bjelkeklips BB 25/50 og HA 25/35.

Innkledning av drager med brannkrav Bærende drager kan også brannsikres med 12,5 mm standardplater eller 15 mm brannplater. Hvilken type og antall platelag som kreves, avhenger av ønsket brannklasse og hvilken profildimensjon som skal beskyttes. Ved brannkrav skal bjelkeklipset BB monteres til bjelkens flens med maks. cc 600 mm. Vinkelprofilen L 50 skrus til hvert dragerbeslag med stålskrue. Gipsplatene monteres deretter mot vinkelprofilen med skrue. Gipsplatene skal ved flere lag monteres vekselvis for å unngå gjennomgående skjøter i hjørnene mellom lagene. Hjørnene suppleres med hjørnebeskyttelse HSTP 40 før sparkling for et pent og holdbart resultat.
