EXPERT: Så leker du gömma nyckel med mems

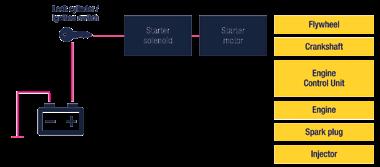

Äldre bilar använder en mekanisk nyckel för att slå på tändningslåset och starta motorn.
Advertisement

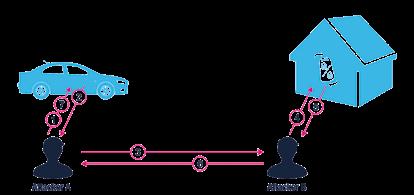

En relay-attack kräver två tjuvar. A initierar dialogen (1) med fordonets lås för att starta en autentiseringsprocess (2) som förmedlas mellan A och B (3) som etablerar kommunikationen med nyckelbrickan (4) för att hämta svaret på utmaningen (5) och skicka tillbaka det till A (6) som vidarebefordrar det till fordonet (7). Därmed kan bilen låsas upp och köras iväg. Väl i trygghet kan nyckelsystemet därefter omprogrammeras.
Så kan mems gömma nyckeln för biltjuv E X P E R T A R T I K E L
Effektsnål treaxlig accelerometer låter nyckelbrickan sova i byxfickan
IEuropa har fordonsstöld minskat markant sedan mitten av 1990-talet men år 2018 stals ändå cirka 105000 bilar i Italien, 95 000 i Frankrike och 15000 i Tyskland. Samma år stals minst 748841 motorfordon i USA inklusive bilar, bussar, lastbilar och motorcyklar.
Nyckeln är nyckeln(!) till att skydda åtkomsten till ett fordon. Äldre bilar använder mekaniska nycklar för att låsa dörrar och bagageutrymme. Samma nyckel startar därefter motorn. Att bryta upp låset fysiskt är metoden för att komma in i bilen. För att starta bilen tar tjuven sig förbi en tändningskoppling (KL15) som normalt aktiveras när nyckeln vrider om en låscylinder placerad vid ratten och skapar en förbindelse mellan batteriet (KL30) och startmotorns magnetventil.
En av de första elektroniska säkerhetsåtgärderna var att integrera en transponder i nyckeln. Låscylindern utrustas med en spole som väcker transpondern och känner igen en kod som avaktiverar larmet och startspärren, och via en BCM (Body Control Module) tillåter ECU:n (Engine Control Unit) att starta fordonet. Vissa system använder dessutom en mekanisk lösning för att spärra rattstången.
DET FINNS SÄT T AT T KRINGGÅ och manipulera de här skydden. För att höja säkerheten har de flesta biltillverkare – särskilt inom high-end och mid-range-modeller – ersatt den mekaniska nyckeln med en radiobaserad elektronisk fjärrkontroll eller nyckelbricka. Dessa system kallas RKE (Remote Key
Av Llorenç Vallmajó Ribas, STMicroelectronics
Llorenç Vallmajó Ribas är telekomingenjör med examen från Kataloniens tekniska högskola (UPC) i Barcelona, Spanien. På STMicroelectronics har han bara jobbat sedan hösten 2018, men har tio års erfarenhet från halvledarindustrin varav sju inom fordonsteknik som memssensorer, effektswitchar, linjärregulatorer, op-förstärkare och komparatorer.
less Entry) eller ibland PEPS (Passive Entry, Passive Start) eftersom de inte bara öppnar bilen utan också startar motorn.
En radiolösning är snabbare och bekvämare för bilisten. Auktoriseringen kan ske redan på visst avstånd vilket möjliggör kreativa grepp, som välkomnande ljus, som är extra trevligt till exempel när det är mörkt ute och parkeringsplatsen har begränsat med belysning.
Att sända en digital nyckelkod över radio innebär två huvudsakliga utmaningar: strömförbrukning och säkerhet. Att kontinuerligt sända radio är effektkrävande. Förr eller senare kommer nyckelns trevoltsbatteri, en litiumknappcell, inte att orka försörja sändtagarna som pratar med fordonet.
Att ständigt behöva byta batteri är varken effektivt eller bekvämt. Därför måste de komponenter som används i nyckelbrickor vara effektsnåla. Systemet bör också sträva efter att minimera den tid som radion är aktiv. Lösningen är en integrerad smart switch med ultralåg strömförbrukning. Den kan skicka en väckningssignal till hela systemet när detta behöver gå från sitt normala standby-läget till fullt aktivt läge. I den ögonblick nyckelbricksfunktionen inte behövs kan systemet få gå i vila igen.
Allra mest kritiskt är dock säkerhetsproblemet. Att sända kontinuerligt via radio innebär att signalen alltid är tillgänglig, även när den inte behövs. Signalen och koderna exponeras i onödan. Detta är till exempel fallet när nyckelbrickan ligger i handväskan i farstun med bilen utanför i garaget eller på gatan. I det läget finns en öppning för tjuvar att utföra en attack som kan stjäla fordonet.
Det vanligaste angreppssättet är en återutsändning (”relay attack”). En repeater förlänger räckvidden på signalen mellan nyckeln och fordonet som är parkerat längre bort. Vanligen initierar tjuven kommunikationen genom att starta en autentiseringsprocess som därefter fortsätter mellan fordon och nyckel. I denna enkla attackmetod behöver angriparen inte ens dekryptera kommunikationsprotokollet utan bara skicka vidare (”relay”) data med signalrepeteraren.
A LT E R N AT I V T G Å R D E T att läsa av radiosignaleringen och spara en kopia tidigare kommunikation. Digitala koder och nyckel kan därefter dekrypteras med hjälp av brute force (enveten testning av alla möjliga nycklar). Genom att sedan återskapa den avkodade digitala nyckeln blir det möjligt för en obehörig att komma in i fordonet, starta motorn och stjäla bilen. För att minimera denna risk överförs kommunikationen endast när fordonsägaren vill ha åtkomst till fordonet. Resten av tiden avaktiveras radiokommunikationen.
För att lappa dessa säkerhetshål kan nyckelbrickan utrustas med en rörelsessensor baserad på memsteknik (elektromekaniska mikrosystem) som får fungera som en smart omkopplare. Memssensorn känner av accelerationer i alla dimensioner (längs X-, Y- och Z-axel) när nyckelhylsan är i rörelse, vilket får

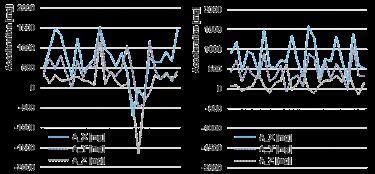

Redan med något så simpelt som en 2g-mätning i samplingsfrekvens (ODR, output data rate) på 1,6 Hz går det att se i analysen ett mönster karaktäristiskt för en promenad med nyckelbrickan i byxfickan. I vänstra diagrammet när nyckeln finns kvar i fickan ser vi endast gångstegen. På högra diagrammet dyker det efter några steg upp ett helt annat mönster när nyckelbrickan tas upp ur fickan. Det går att invänta detekteringen av båda dessa mönster för att öppna åtkomst till fordonet. Nya designer gör det möjligt att öppna bilen utan att ens ta upp nyckelbrickan från fickan.

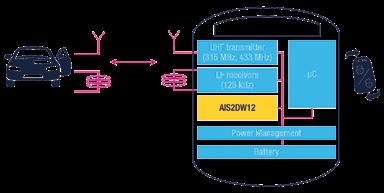

Nyckelfri upplåsning med den treaxliga accelerationsmätaren AIS2DW12 i nyckelbrickan.
Så kan mems gömma nyckeln för biltjuv
indikera att bilens ägare avser att låsa upp fordonet. När ett bestämt tröskelvärde för acceleratoravläsningen överstigs, sänder memsrörelsessensorn en avbrottssignal till mikrokontrollern, vilket väcker systemet, som hittills legat i standby, inklusive radiosändaren som inte förbrukat någon ström alls. I standby använder memssensorn extremt låg effekt. Den arbetar i låg frekvens och gör av med bara några hundra nanoampere.
MEN ÄNNU VIKTIGARE än strömförbrukningen är den ökade säkerhet som det innebär att avvakta med att öppna kommunikation mellan nyckelbricka och fordon tills tröskelvärdet har uppnåtts. Därmed riskeras inte att digitala koder och nycklar snappas upp via radioscanner när nyckelbrickan ligger stilla och inte bärs runt.
Även efter att accelerationströskeln uppnåtts kan mikrokontrollern vänta med att öppna kommunikationen tills den analyserat sensorutslagen för att förstå den exakta typen av rörelsemönster. Detta för att kunna ignorera icke-relevanta rörelser som när nyckelbrickan flyttas runt i en ryggsäck eller handväska. Eller när ägaren går i en trappa eller promenerar bort från fordonet. I sådana situationer kan nyckelbrickan aktivt besluta att inte överföra data. Detta för att förhindra att potentiella tjuvar i närheten fångar upp radiosignalerna och återutsänder dem för att stjäla bilen. Kommunikationen med fordonet skulle kunna öppnas för vid en tydligt detekterad rörelse av att till exempel ta upp nyckelbrickan från fickan eller handväskan.
Memsaccelerometrarna möter alltså säkerhetsutmaningen. Men hur är det med mekaniken? Tål memssensorerna de mekaniska påfrestningarna av att nyckelbrickan kanske tappas då och då?
Generellt är faktiskt memssensorer känsliga för fall och stötar eftersom de innehåller rörliga delar. Lyckligtvis har det hunnit växa fram en hel del erfarenhet från tillämpningar som mobiltelefoner och wearables. Men endast med etablerade tillverkningsprocesser som utnyttjar viss konstruktionsteknik och vissa test- och kvalificeringsprotokoll går det att konstruera och producera en memssensor med den höga grad robusthet som tilllämpningen kräver.
AIS2DW12 från STMicroelectronics är en treaxlig mems som uppfyller kraven för ovannämnda tillämpning. Den kan konfigureras för mätområdet ±2g eller ±4g. I sin lägsta utgångsdatafrekvens 1,6Hz, matad med 1,8V har den en förbrukning på endast 380nA. Det uppfyller marknadens högsta krav på strömsnålhet.
FÖR SYSTEM SOM KRÄVER högre samplingsfrekvens för exaktare monitorering av rörelser, har kretsen ett 12,5Hz-läge i 3V med en typiskt förbrukning på endast 1,3µA och ett maxvärde på 2,9µA. Här finns också ett wake-up-läge med programmerbara trösklar och avbrottsstift för att optimera total systemeffektivitet. Utöver detta är det möjligt att trigga enstaka mätningar i ett läge kallat ”single data conversion on-demand”. Det ger flexibilitet att göra kontroller med långa tysta tidsluckor.
STMicroelectronics memsaccelerometrar utvecklas med en patenterad process kalllad ThELMA (Thick Epitaxial Layer for Microgyroscopes and Accelerometers). Med hjälp av mikromaskiner byggs mekaniska strukturer – fasta och rörliga – som konverterar acceleration till kapacitiva signaler. Kapacitansen blir proportionell mot positionen på en rörlig struktur som påverkas av yttre acceleration (också känd som en rörlig massa eller rotor) relativt en fast struktur (stator).
Utöver dessa mekaniska strukturer innehåller AIS2DW12 en asic som omvandlar kapacitiv förändring till spänning. Värdet läses av digitaliserat via snabba gränssnitt– en fyrstiftig SPC eller en tvåstiftig I2C. Både chipen är integrerade i en tunn LGA-12-kapsel av
STMicroelectronics treaxliga accelerometer AIS2DW12.
plast (Land Grid Array, 12 stift) med ett fotavtryck på bara två gånger två millimeter.
När det gäller robusthet är STMicroelectronics väl beprövad som ledande memstillverkare med hittills fler än 17 miljarder levererade mems, huvudsakligen i tillämpningar med mekaniska krav motsvarande en nyckelbrickan eftersom stötar och fall är något som regelbundet drabbar inte bara nyckelbrickor utan även konsumenttillämpningar som smartphones, wearables, surfplattor och elektriska tandborstar.
PÅ KOMPONENTNIVÅ klarar AIS2DW12 släppoch stöttester enligt de högst ställda kraven. Nyckelbrickstillverkare jorden runt har också demonstrerat deras robusthet med sensorn monterad i nyckelbrickor i hundratals falltester från flera meter ner på betonggolv.
Bland övriga funktioner finns inbyggd fifo med 32 nivåer, självtest för såväl mekanisk som elektronisk funktion samt inbyggd temperatursensor. En inbyggd beräkningsmotor analyserar och rapporterar rörelser och accelerationer av olika typer som fritt fall, i rörelse, orörlig, väckning, aktiv, inaktiv. Den rapporterar även 6D- och 4D-orientering.
AIS2DW12 är också lämplig för många andra fordonstillämpningar som kräver accelerometrar eller positionssensorer: navigations- och telematiklådor för positionering, infotainmentsystem för skärmlås, takmoduler, dörrmoduler, bilalarm, vägtullar, lutnings- och stabiliseringstillämpningar, med mera. n

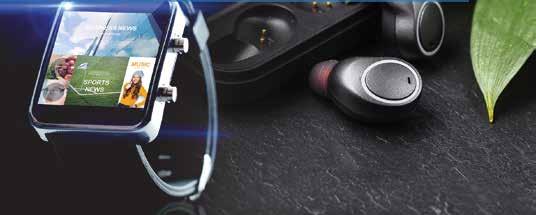

Kompakt kraft för konsumentprylar
n POWER
En PMIC med flera utgångar som siktar på kompakta konsumentprylar och wearables är vad Maxim just lanserat. Företaget hävdar att kretsen tar hälften så stor kortyta medan batteritiden förlängs med 20 procent jämfört med dagens alternativ.
Nykomlingen, MAX77654, är en buckboost-omvandlare som ger tre utspänningar med bara en induktor. Utspänningarna är oberoende och kan programmeras mellan 0,8V och 5,5V.
Med MAX77654 går det enligt Maxim att byta ut tre buckboostomvandlare och tre induktorer mot en enda omvandlare och induktor. Samtidigt ersätter den två LDO:er, en batteriladdare och flera passiva komponenter vilket gör att nödvändig kortyta i ett slag minskar till hälften jämfört med en traditionell diskret lösning. Enligt Maxim minskar dessutom komponentkostnaden med upp till 40 procent.
Omvandlarens verkningsgrad ligger på hela 91 procent, den drar 6 µA i aktivt läge och i shutdown förbrukar den bara 500 nA – allt detta bäddar för lång batteritid.
MAX77654 kostar 2 dollar styck vid köp av minst 100 enheter. Tillgängligt finns även ett utvärderingskort, MAX77654EVK#, för 105 dollar.
ANNA WENNBERG
anna@etn.se
Kraft som ger redundans på sjön
n POWER
Den svenska kraftspecialisten Powerbox släpper ett kraftaggregat för marin motorstyrning. Det har två isolerade utgångar med en total effekt om 540 watt. Siktet är ställt på redundant strömförsörjning i säkerhetskritisk utrustning.
Många marina tillämpningar har specifika krav på strömförsörjningen. Ett exempel är servomotorer med så kallad Fast Switching Valves (FSV) – de används exempelvis för säkerhetsfunktioner i bränsleinsprutningspumpar, i styrbara propellrar och vid motorstyrning.
Den typen av servomotorer måste garantera att vätskeflödet styrs med väldigt hög säkerhet. Fel får helt enkelt inte inträffa. Därför används ofta två oberoende kraftaggregat för att garantera redundans, vilket kan vara en utmaning i trånga utrymmen med krävande miljö.

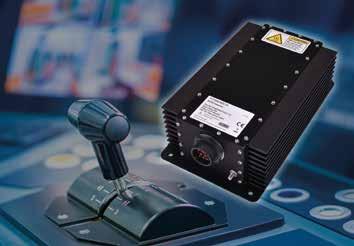

Powerbox nya kraftaggregat – ENMA500D24/2x27-CC – har två oberoende utgångar som levererar 27 V och 20 A vardera. Det har ett robust slutet hölje som uppfyller IP56, har en effektiv konduktionskylning och uppfyller DNV/GL-normerna.
Kraftaggregatet har inspänningsområdet 18V till 36V och klarar att hantera ett spänningsfall på 10V i tio sekunder. Verkningsgraden är över 85 procent.
DET KAN ÄVEN användas där redundans inte krävs. Då ger det två isolerade utgångar på 27V. Den totala effekten är även här 540W, men den kan balanseras från 540W på en utgång och 0W på den andra till vilken mix som helst.
Enheten är skyddad mot reverserad polaritet på ingången, kortslutning på utgången, övertemperatur, överspänning och överström.
Aggregatet är utformat i enlighet med EN60068-2-x och uppfyller säkerhetsnormen EN 60950. ANNA WENNBERG anna@etn.se
Uppdaterat lågprisoscilloskop
n TEST& MÄT
Det har gått tre år sedan Keysight tog upp kampen med de asiatiska instrumenttillverkarna när det gäller riktigt billiga oscilloskop. Nu kommer de tvåkanaliga modellerna i InfiniiVision 1000 X i fler varianter.
Den första generationen av InifiniiVision 1000 X kom i två modeller med 50MHz och 100MHz bandbredd. Nu kompletteras de med 70MHz och 200MHz. Det går att uppgradera bandbredden med mjukvarunycklar utan någon efterföljande kalibrering på serviceverkstad.
Samplingsfrekvensen är 1GHz respektive 2GHz beroende på modell och minnet är 100kSa eller 1MSa beroende på modell. Det större minnet går dessutom att segmentera.
Förutom oscilloskop innehåller instrumentet en protokollanalysator för seriella signaler som I2C, SPI, UART/ RS232, Can och Lin. Det finns också en digital voltmeter och frekvensräknare. Vidare finns 24 olika mätfunktioner plus FFT vilket gör det möjligt att studera en signal i både tidsoch frekvensdomänen. För att snabba upp felsökningen går det att lägga in gränser.
Två av modellerna har analysator för frekvenssvar plus en funktionsgenerator på 20 MHz.
Det finns ett omfattande utbildningsmaterial för både klassrum och självstudier. För att underlätta utbildningen kommer instrumenten förladdade med 16 olika vågformer som behövs för utbildningspaketet.
Priserna börjar på 480 dollar.
PER HENRICSSON
per@etn.se
En Versal för telekom och moln
n SYSTEMKRETS
Det är snart två år sedan Xilinx lanserade Versalfamiljen. Nu presenterar företaget den tredje medlemmen: Versal Premium. Den FPGA-baserade systemkretsen är tänkt för infrastrukturprodukter i telekomnätet och datacenter.

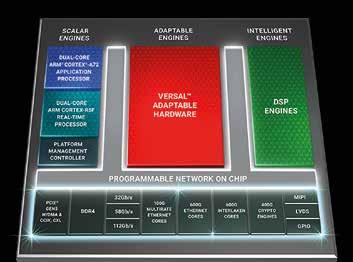

Versal kan beskrivas som en heterogen beräkningsplattform som är skalbar, kan göra AI-inferenser och kan programmeras utan hårdvarukunskaper. De klassiska uppslagstabellerna var bara en av alla pusselbitar i vad som kallas Acap, adaptive compute acceleration platform.
FAMILJEN ska få sex modeller när allt är utrullat om några år. Först ut var AI Core och Prime. Nu kommer den tredje modellen kallad Premium. Senare i år förväntas AI Edge och AI RF presenteras. HBM, som baseras på Premium men med stackat minne, dröjer till 2021.
Jämfört med Xilinx existerande FPGA-baserade systemkretsar får Versal Premium tre gånger högre bandbredd och dubbelt så stor beräkningskapacitet, uppger företaget. Precis som sina syskon tillverkas den i en 7 nm-process.
DEN STÖRSTA av de sju medlemmarna i Versal Premium, VP1802, har 7,4 miljoner systemlogikceller, 3,4 miljoner uppslagstabeller, 14 000 DSPblock, massvis med olika typer av minne, dubbla Cortex A72- kärnor och dubbla Cortex R5Fkärnor för realtidsuppgifter.
Premium har också fått hårda block för kryptering som klarar datatakter upp till 400 Gbit/s. Den har också Interlakenkärnor som klarar 600 Gbit/s och Ethernetkärnor med PAM4 som ger 112 Gbit/s.
VERSALFAMILJEN är inga monoliter utan sätts ihop av ett antal olika kiselkretsar på en speciell bärare som för Premium ger en intern
minnesbandbredd på 123 Tbit/s.
Versal Premium finns i provexemplar medan volymproduktionen startar i början av nästa år.
PER HENRICSSON
per@etn.se
▪ Photodiodes ▪ IR Components ▪ Photon Counters ▪ Lasers ▪ Measurement
Devices ▪ Fiber Optics ▪ Optics ▪ Motion Control ▪ Accessories
Your Professional Partner for individual solutions in the Nordic countries.
Detectors Avalanche Photodiodes IR Detectors
Emitters Pulsed Laser Diodes Laser Modules UV LEDs cw Laser Diodes
lasercomponents.se
Datorseende på Intels AI-krets
n UTVECKLINGSSATS
Adlink, Arrow och Intel har tagit fram en utvecklingssats för datorseende på Intels krets Myriad X och en strömsnål Intel Atom-processor. Inlärning och inferensdragning stöds av grafiska utvecklingsverktyg i Amazons moln.
Vizi-AI heter utvecklingssatsen, som kör Intels AI-plattform Open Vino på Debian Linux 9.9. För molninterationen används Adlink Edge Vision Software Stack.

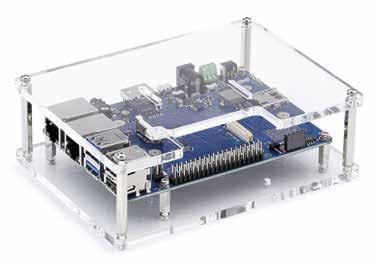

Vizi-AI är i princip Adlinks Smarc-modul LEC-AL utbyggd med Intel Myriad X som hjälpprocessor. Hjärnan i LEC-AL är en fyrkärning Atom Apollo Lake-processor kallad x5-E3940 med 4 eller 8 Gbyte LPDDR4.
VIZI-AI HAR EN eller två GbEportar och en HDMI-anslutning. Här finns även USB 3.0, LVDS eller eDP samt en GPIO-anslutning med 40 stift.
Läser in video och matar ut den med klassificerade objekt inringade.
Priset är på cirka 200 dollar. Den går att beställa nu hos distributören Arrow.
Via Amazons moln kan du ladda in färdigtränade neuronnät, modeller, i Vizi-AI, och låta dem ringa in objekt i bilder i en videoström. Eller så kan du tanka upp bilder i Amazons moln för att träna upp ett nät som känner igen just de objekt som du är intresserad av.
KÄLLKODEN KAN DU efter utvecklingen ta med dig till din skarpa implementering. Den kanske du gör på ett kommande PCI Express-kort på 3×5 cm från Adlink kallat EDL-mPCIeMA2485. Adlink listar det på sin webbplats under etiketten ”preliminary”. Den kommer att finnas med en eller två Myriad X-kretsar.
Eller så använder du en industrirobotmodul på Myriad X som är under utveckling. Den ska
Vizi-AI är bara en av många moduler för bildanalys som Adlink utvecklar.
Programmera i Amazons moln.
stödja RoS och kallas Neuron-Pi.
Ovanstående är bara exempel ur en bred portfölj för AI-moduler för edgetillämningar som Adlink sätter samman. Utöver Myriad X förekommer GPU:er från Nvidia som AI-accelerator. Format som nämns är PC/104, VPX, CompactPCI och XMC. Tillämpningsområden är försvar, järnväg, automation och industrirobotar.
JAN TÅNGRING
jan@etn.se
Vill du ha ett utvecklingskort från Microchip?
Elektroniktidningen delar ut tio utvecklingskort från Microchip bland alla som tecknar en ny prenumeration på magasinet. Trogna prenumeranter som förnyar sina uppgifter kan också delta i kampanjen. Microchip sponsrar kampanjen, som pågår fram till midnatt den 17 maj.
Majchansen!
Vi har fem av dessa utvecklingskort från Microchip Och även fem av dessa utvecklingskort från Microchip
AVR-IoT WA Development Board (EV15R70A) AVR-BLE Development Board (DT100111)
Du kan läsa mer om korten på www.microchip.se
Gå in på etn.se/prenumerera och fyll i dina uppgifter! Månadsmagasinet för elektronikproff s

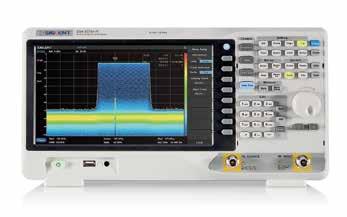

Siglent adderar realtidsanalys
n TEST&MÄT
Den kinesiska instrumenttillverkaren adderar nu realtidsanalys till sina spektrumanalysatorer. Största analysbandbredd är 40 MHz och frekvensområdet går upp till 7,5 GHz.
SSA3000X-R-V3 kommer i två modeller som bägge börjar på 9 kHz och går till 5,0 GHz respektive 7,5 GHz. Minsta upplösningsbandbredd är 1 Hz och instrumentets förförstärkare ger ett brusgolv mätt som DANL på –165 dBm. Noggrannheten i amplitud är bättre än 0,7 dB.
Den största analysbandbredden för realtidssignaler är 40 MHz vilket innebär att instrumentet kan fånga förlopp ner till 7,2 µs.
Det finns en inbyggd signalgenerator som i kombination med en extern brygga gör att instrumentet kan fungera som en skalär nätverksanalysator.
Pekskärmen är på 10,1 tum men det går också att ansluta ett tangentbord och använda mus. Vidare finne en inbyggd webbserver.
Som tillval kan man addera analyspaket för bland annat kanaleffekt, effekt i grannkanalen, upptagen bandbredd och vattenfallsdiagram. Vidare finns ett analyspaket för EMI.
Priset på 5 GHz-modellen börjar på 7495 euro.
PER HENRICSSON
per@etn.se
AI-monster från Israel
n MODUL
Solid Run trycker in 128 stycken av amerikanska Gyrfalcons kraftfulla bildigenkänningschip Lightspeeur i en rackmodul.
Janux GS31 heter modulen. Den skulle kunna ställas upp i säkerhetsvaktens rum för att hålla koll på vad som pågår i alla övervakningskameror. Eller kanske för att indexera en bilddatabaser så att det går att textsöka i dem.
En Lightspeeur 2803S levererar 16,8 Tops med en effektivitet på 24 Tops/W. 128 stycken – 2,15 Petaops – ska kunna användas för att i realtid peka ut objekt i lika många 1080p60-videoströmmar.
Enligt Solid Run ger Janux GS31 med sina separata acceleratorkretsar en magnitud bättre prestanda eller energiförbrukning än system som byggs av systemkretsar med integrerad neuronkärna eller av grafikkretsar. Solid Run påpekar också att det krävs en betydligt mindre initialinvestering för att montera en krets på ett kort än att integrera en IP-kärna i en SoC.
På Januskortet finns dessutom 32 stycken iMX 8M-processor för videokomprimerning.
Gyrfalcons AI-kretsar är optimerade för bildigenkänning. De sitter tidigare bland annat i mobiltelefoner.
Kretsarna är fördelade på fyra PCI Expresskort – så modulen är skalbar i fyra konfigurationer.
JAN TÅNGRING
jan@etn.se
Tillfälliga EMC-problem? Hyr vår EMC-scanner och hitta störningskällan.
+46 280 41122 9 q
info@detectus.com www.detectus.com Moravägen 1 782 31 Malung
Liten hetluftstation
n LÖDNING
Passiva komponenter kan vara små som pepparkorn. Den nya hetluftstationen JNASE från JBC gör anspråk på att vara minst på marknaden och klarar komponenter ned till 01005.
Ju mindre komponenter desto svårare att löda loss dem och sedan få dit en ny. JNASE kommer med tre ”spetsar” på 0,8, 1,0 0ch 1,2 mm. Det går att justera temperaturen från 150 till 450°C och luftflödet från 0,15 till 1,0 SLPM.
Det finns också en vakuumpipett för att kunna lyfta upp och
placera ut en ny komponent.
Stationen klarar komponenter ned till 01005, det amerikanska måttet på 0402-komponenter, det vill säga passiva komponenter med måttet 0,4×0,2 mm.
PER HENRICSSON
per@etn.se
Genväg till analogkompetens
n STARTPAKET
Japanska Renesas har lanserat ett startpaket som hjälper utvecklare av företagets styrkretsar RX23E_A att hantera avancerade analoga egenskaper – något som normalt ställer höga krav på kompetens inom just analogkonstruktion.
RX23E-A är en 32-bitars styrkrets för IoT-sensorer som används inom industrin. Kretsen har en avancerad AFE, analog front end, som bland annat innehåller en 24-bitars AD-omvandlare med sigma-deltaarkitektur. – Det är en av branschens mest noggranna AFE:er, med en precision på under 0,1 procent utan kalibrering, säger Daryl Khoo, på Renesas i ett pressmeddelande.

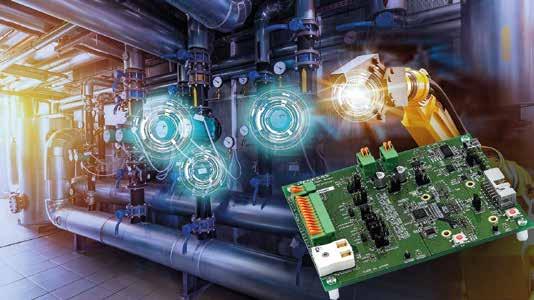

Det nya startpaket RX23E_A RSSK siktar på utvecklare av företagets 32-bits MCU RX23E_A. Det gör att individer utan kompetens av AFE-utveckling kan utvärdera analoga egenskaper.
UTVECKLINGSKORTET har en anslutningsanordning som gör att en mängd olika sensorer, exempelvis termoelement, enkelt kan anslutas. Nödvändig mjukvara kan laddas ner från Renesas hemsida. Därefter går det snabbt att komma igång med utvärdering och utveckling, hävdar Renesas. – Det ger en genväg för kunder som är intresserade av att utvärdera och kalibrera olika sensortyper, därmed förkortas tiden som krävs för att utveckla mycket noggranna sensorlösningar, adderar Daryl Khoo.
Med ett grafiskt användargränssnitt (GUI) går det att ändra inställningar för en mängd olika parametrar hos de analoga funktionerna (AFE och ADC). Likaså kan det visa AD-omvandlarens resultat som diagram och histogram. Via GUI kan utvecklare även titta på hur ADC:n omvandlar i realtid på samma sätt som om hen skulle använda ett oscilloskop.
KORTET DRIVS via USB och kan även anslutas till en emulator för att utveckla användarapplikationer. Det finns att få i volym och kostar preliminärt 464 US-dollar styck.
ANNA WENNBERG
anna@etn.se
En switchbox för volymtest
n TEST
Med 12 ingångar, 48 utgångar och en maxfrekvens på 6GHz siktar Ranatecs senaste switchbox på volymtestning av bland annat mobiltelefoner och basstationer, test av mimotillämpningar liksom inbyggd test (BITE).
Switcharna kan fjärrstyras med hjälp av ett webbgränssnitt men också via textkommandon (SCPI-liknande). Styrningen kan ske via en dator som är anslutet till samma TCP/IP-nät men också via switchboxens interna webbserver.
RF2018B är baserad på 12 stycken halvledarswitchar med en ingång och fyra utgångar vardera. Switchtiden är under 100 µs. Tilläggas kan att switcharna är latchade, de stannar i det valda läget.
SYSTEMET HAR ett frekvensomfång från DC till 6 GHz, förlusten är under 1,9 dB upp till 3 GHz och IP3-punkten ligger på 63 dBm. Maximal ineffekt är +30 dBm.
PER HENRICSSON
per@etn.se
Svensk Elektronik – först in i framtiden.
Våra event och aktiviteter har fått nya tidpunkter och fl yttas till hösten 2020!
Scandinavian Electronics Event – S.E.E. 2020 – arrangeras tillsammans med Embedded Conference Scandinavia Vi gör en kra full satsning för branschen och lägger parallellt S.E.E-mässan med konferensen Embedded Conference Scandinavian. Detta blir ett unikt tillfälle att samla hela branschen under ett tak. Följ med in i framtiden – produktion, utveckling och digitalisering möts den 4–5 november 2020, Kistamässan. Du som är medlem i Svensk Elektronik erhåller 13% rabatt. Missa inte att boka din monterplats!
Svensk Elektronik fl yttar nu våra planerade två kurstillfällen i det uppskattade kurspaketet för en bättre kretskort-kvalitet längs hela konstruktionskedjan. Den första möjligheten äger rum i Göteborg den 27 augusti och nästa i Lund den 3 september. På kursen går vi igenom Elektronikhandboken 2.0 med sina mallar, checklistor och bilagor. Kurstillfället leds av Mats Andersson och Maria Månsson, Svensk Elektronik. Håll utkik på www.svenskelektronik.se för anmälan. Pris: 2 700 kr per deltagare, kostnadsfritt för medlemmar i Svensk Elektronik. Kurser i Smartare elektronikhandboken 2.0
Årsmötet för Svensk Elektroniks medlemmar har nytt datum 10 september Svensk Elektroniks årsmöte har nu nytt datum och arrangeras tillsammans med Stora Elektronikdagen och SUMMIT i Stockholm den 10 september.
Tillsammans skapar vi branschens framtid. Ditt företag är väl med? Ett medlemskap i Svensk Elektronik stärker dig och ditt företag.
www.svenskelektronik.se info@svenskelektronik.se
Se till att bli medlem och ta del av våra förmåner!
KALENDARIUM
10 september Årsmöte.
26 november Höstmöte.
svenskelektronik.se/ kalendarium
Tycker du att det vi gör är bra och värdefullt, hoppas jag att ditt företag ser till att vara medlem i Svensk Elektronik så vi tillsammans kan göra än mer för ditt företag och branschens konkurrenskra !
