Organ för SER, Svenska Elektrooch Dataingenjörers Riksförening, www.ser.se
Tidningen trycks på miljövänligt papper av Stibo Complete.
omslagsbild:
Snrgy Studios har gjort succé på Kickstarter med sin lödportfölj. foto: Soldr
4
LLM:er städar buggar som alla missat 50 överraskande kodrättelser visade att buggbottar kan leverera både AI-slask och AI-snask. Vi pratar med gänget bakom revolutionen på Curl-projektet.
6
Ser till att dina komponenter följer alla regler Uppstartsbolaget Certainli vill hjälpa dig med compliance så du slipper sena omkonstruktioner.
18
EXPERT: Så designar du mönsterkort med analoga och digitala signaler Arbetet kräver grundläggande förståelse av bägge domänerna för att minimera – helst förhindra – störningar av signalerna, skriver May Anne Porley och Kevin Chesser på Analog Devices.
20
EXPERT: Kan halvledarindustrin ta hållbarhet på allvar?
I takt med att efterfrågan på elektronik växer, ökar också granskningen av halvledarindustrin som slukar vatten och energi och vars leverantörskedjor så komplexa att de inte går att följa till källorna, skriver Justin Sears på Altium.
22

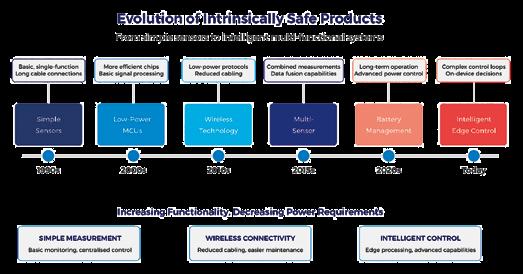

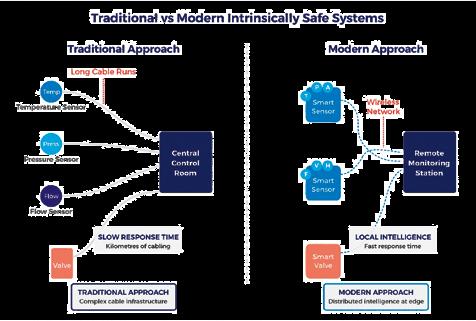

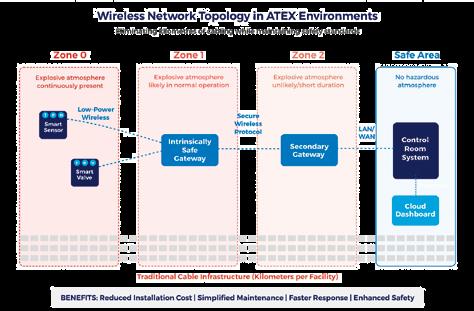

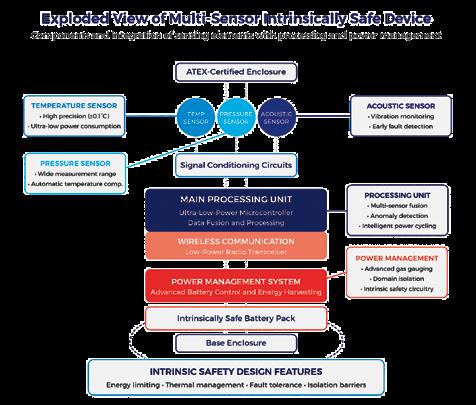

EXPERT: Egensäker elektronik – igår och idag
Historiskt sett var elektronik för farliga miljöer, så kallad egensäker (IS) utrustning, mycket enkel. Men hur gör man när man vill flytta intelligensen till kanten? Dunstan Power på Bytesnap Design reder ut frågan.
24
EXPERT: Generativ AI ställer nya krav på styrkretsen
Stora språkmodeller och tjänster baserade på dessa är lysande exempel på kraften i generativ AI. Men hur kan man dra nytta av det i inbyggda system på kanten med begränsade hårdvaruresurser?
Henrik Flodell på Alif Semiconductor ger en lösning.
Hej
alla SER-medlemmar och vänner!
Så är det dags att tacka för min del och välkomna Behzad Farmand som ny ordförande för SER. Det har varit en spännande tid att jobba för SER, men det behövs nya friska krafter i ledningen för att ta SER vidare.
Det finns mycket att göra, vi har ett mycket intressant teknikuniversum att berätta om, att ta del av och den nya styrelsen kommer att jobba med att på bästa sätt delge er all den information som ni kan tänkas vilja ta del av. Jag kommer att finnas i bakgrunden och hjälpa till med seminarier och föredrag, det finns fortfarande mycket spännande att berätta till exempel runt AI och hur det påverkar både vår vardag och våra professionella liv.
Med dessa korta ord lämnar jag över till Behzad och säger på återseende, vi ses digitalt eller på något möte IRL.
Hans Nilsson
Hej alla SER-vänner!
Jag heter Behzad Farmand och har mer än 20 års erfarenhet inom ICT-världen. Under min resa har jag haft möjlighet att arbeta i både internationella och lokala sammanhang där teknik och affär möts – från strategiska samarbeten på hög nivå till praktiska lösningar som gjort skillnad i vardagen. Det har gett mig en bred förståelse för hur innovation kan omsättas i konkret nytta. Inom SER ser jag fram emot att bidra med erfarenheter från både industri och forskning, och samtidigt lära av andra i nätverket. Jag brinner särskilt för att främja dialogen mellan teknikens snabba utveckling och dess praktiska tillämpning i samhället. Elektroniken står inför en avgörande roll i en värld präglad av AI, hållbarhet och digital transformation och här kan SER vara en central plattform för både inspiration, kunskapsutbyte och framtida samarbeten. Behzad Farmand
Inom loppet av en månad har AI-genererade buggrapporter svängt från att betraktas som spam till att bli daglig rutin i teamet som utvecklar det öppna filöverföringsbiblioteket Curl. Tvivlet försvann när Joshua Rogers överöste dem med okända buggar.
Han hittade 150 buggar i Curl – med AI-hjälp
kommer att räknas som året då LLM-baserad källkodsanalys bevisade sig. De stora språkmodellerna kan hitta riktiga buggar i riktig källkod. Och inte vilka buggar som helst utan buggar som tycks ligga bortom den mentala räckvidden för klassisk statisk kodanalys.
Vissa är inte förvånade – till exempel de som tror att generativ AI – och möjligen lite vibbkodning ovanpå det – är på väg att ta över all mjukvaruutveckling. Medan AIskeptikerna ödmjukt får sätta en bock i kanten för att AI-hajpen på en punkt faktiskt tycks ha hållit vad den lovat.
LLM-assisterad debugging har sett teoretiskt lovande ut i forskningslabben. Ute i verkligheten har det sett betydligt värre ut.
Huddingesonen Daniel Stenberg – ansvarig för ett av världens mest spridda öppenkodsprojekt, Curl – höll i augusti en omtalad föreläsning där han larmade för att Curl och andra projekt drunknade i AI-genererade felrapporter som efter tidsödande analys visar sig vara nonsens, AI-slask.
EN DEL AV KODBOTTARNA har inte gett sig utan envist försvarat sina slaskrapporter på Curls forum, med någon amatörkodare som mellanhand. Kanske en välvillig kodare som förletts av hajpen kring vibbkodning? Eller någon som jagar lättförtjänta buggpengar? Eller bara ett troll?
Användbara AI-rapporter har samtidigt lyst med sin frånvaro.
Elektroniktidningen skrev om föreläsningen i vårt förra nummer.
Men i september ställdes allt på huvudet. Trycksvärtan hann nätt och jämnt torka på magasinet.
Säkerhetsexperten Joshua Rogers började posta dussintals AI-assisterade felrapporter till olika öppenkodsprojekt. Curl-koden tvingades på kort tid införa ett 50-tal rättelser – en volym som normalt bara syns precis efter nya kodreleaser.
Joshua Rogers rapporterar att han såg Curl-buggarna som en extra fjäder i hatten. Han fokuserade på Curl på grund av Daniel Stenbergs berömda AI-sågning.
Det var ett medvetet beslut. Det gav mig uppmärksamhet.
AI verkar hitta en unik kategori av buggar som klassiska SAST-verktyg (Static Application Security Testing) inte kan se. Man tror att de LLM-baserade verktygen, precis som man skulle kunna hoppas, drar nytta av sin specialitet – språkförståelsen. De ser vad koden är tänkt att göra och larmar för motsägelser.
KLASSISKA SAST-VERKTYG bara läser igenom koden och skannar textuellt efter kända klasser av buggar. LLM-verktyg kan upptäcka motsägelser mellan kod och kommentarer – som klassisk kodanalys förstås inte ens kan läsa. LLM-verktyg kan notera att kod strider mot specifikationen av det protokoll som koden ska implementera. De analyserar på en semantisk nivå där klassiska verktyg bara ser syntax.
Joshua Rogers beskriver det som skillnaden mellan stavningskontroll och grammatikkontroll i ordbehandlare.
Daniel Stenberg ser det som en ny stegpinne i utvecklingen av automatiska hjälpmedel, från kompilatorvarningar till fuzzing – som dök upp på 2010-talet och som också den blev ett vapen för jakt på en kategori av dittills ospårade buggar.
Elektroniktidningen berättade för världen om Joshua Rogers genombrott i början av oktober.
BARA ETT PAR VECKOR SENARE är LLM-verktyg redan rutin i Curl-teamet, vid sidan av de verktyg Curl redan använder.
– Vi har inte så mycket av byråkrati eller krångel, så varför inte! Vi har flera samarbeten rullande. Det är ett sätt att dra ut skruvarna ännu mer, säger Daniel Stenberg.
Han avslöjar att även Joshua Rogers favoritverktyg Zeropath flaggar för problem som visar sig inte behöva åtgärdas.
– Vi kör regelbundna scans med Zeropath och hanterar den lista med frågor som den hittar. Det mesta är petitesser vi inte riktigt bryr oss om. Verktyget är lite ungt fortfarande och vi får ofta fram samma issues igen vid omskanningar som vi redan markerat som false positives, et cetera.
Antalet användbara felrapporter från Zeropath sjunker, men det är logiskt – den har redan hittat ”sina” fel.
– Vi har helt klart adresserat de allra största problemen den hittade, och det blir mindre värde i skanningarna nu – även om vi fortfarande hittar en del grejer som den påpekar. Zeropath sponsrar Curl.
– Och vi hjälper också dem att förbättra sig. De har en del skarpa kanter kvar att slipa bort, säger Daniel Stenberg.
Utöver Zeropath har Curl kontakt med det tjeckiska bolaget Aisle, som har ett eget liknande verktyg.
Aisles medgrundare Stanislav Fort skickade sin första AI-assisterade rapport strax efter Joshua Rogers, och
precis som Joshua säger sig Stanislav ha varit lätt nervös inför att komma dragandes med en AI-rapport till Daniel Stenberg.
Det blir uppenbart för Elektroniktidningen under skrivandet av det här reportaget att Curl är ett öppenkodsprojekt med status. När Daniel Stenberg nu deklarerar att han är öppen inför AI-verktyg är det många som tar det till sig.
– Jag ville absolut inte rapportera problem som jag inte var absolut helt säker på. Jag hade kring hundra problem som var värda att åtgärda och valde ut de fyra mest ”CVEvärdiga”, berättar Stanislav Fort.
Daniel Stenberg var mindre sträng än väntat.
– Av dem accepterades tre av Daniel och blev pull-requests, och ett fick till och med en CVE. Efter det insåg jag att han faktiskt är mottaglig för bra fynd, så jag skickade runt tjugo till via mejl – och nästan alla blev fixade.
SEDAN DESS HAR samarbetet fortsatt, och inte bara med Curl. Aisle står i år bakom fynd av inte mindre än tre erkända sårbarheter, CVE:er, i det spridda kryptobiblioteket OpenSSL.
– Vi är superglada att kunna hjälpa till med det vi kan.
För Stanislav Fort är AI-buggjakten akut. Eventuella sårbarheter måste bort innan de som söker sårbarheter för att använda dem hittar dem med samma AI-verktyg.
– Vi behöver säkra den moderna mjukvarubaserade civilisationen innan den stormas av hackers med AI-verktyg, säger han. Utöver att skanna efter buggar hjälper Aisle till med prioritering i de listor Curl får från Zeropath.
En tredje ny AI-resurs hos Curl är Shellphish – ett team ”hackademiker” på UCSB i Santa Barbara. Teamet
var finalister i sommarens upplaga av cybersäkerhetstävlingen AIXCC.
– Vi samarbetar med Curl för att automatiskt triagera AI-genererade varningar och hjälpa dem att prioritera det som motsvarar verkliga, exploaterbara sårbarheter, berättar Fabio Gritti, säkerhetsforskare på UCSB. Shellphish verktyg Artiphis hell inte bara hittar buggar utan skriver dessutom kod som demonstrerar buggen –och till och med föreslår rättelser. Här är vi en på en ännu högre nivå av debugging där LLM-baserad kodanalys också börjat hävda sig – om än fortfarande mest i forskningslabben på artificiella buggar.
ATT GENERATIV AI numera bjuder Curl-teamet på mycket ”AI-snask” betyder inte att AIslasken försvunnit.
– AI-slop-flödet pågår samtidigt. Senast igår kom det en säkerhetsrapport som var helt och hållet hallucinerad och felaktig. Så vi håller oss upptagna. Med både det bästa och det sämsta AI kan erbjuda oss, säger Daniel Stenberg.
Joshua Rogers å sin sida gottar sig åt att numera vara uppe i 150 Curl-rättelser. När denna tidning tryckts kanske 200.
Han har laddat hem ännu fler LLM-verktyg. De är typiskt ganska omogna, men ett av dem, Metis, känns lovande med cpu-bolaget Arm i ryggen.
JOSHUA ROGERS NOTERAR med viss respekt att flera av verktygen kan ge självkritik. De motbevisar fynd de själva just gjort, i strid med chattbottarnas välkända tendens att ibland till och med ljuga för att försvara sina positioner.
Zeropath fortsätter vara hans favorit med inte mindre än 98 procent av Curl-felen i sin kill count.
– Du blir nästan lite beroende av Zeropath, filosoferar Joshua Rogers. Du trycker på knapp, som på en spelautomat, och väntar en minut på belöningen, skanningsrapporten. ”Bara några LLM coins till, kompis, sedan lovar jag lägga av”.
DANIEL STENBERG DRAR NER temperaturen en smula.
– Jag ser inte det här nya verktyget som en revolution, säger han.
– Det förändrar inte i någon dramatisk utsträckning koden eller hur vi hanterar utvecklingen. Däremot är det en utmärkt ny projektassistent – ett kraftfullt verktyg som pekar ut delar av koden som behöver mer uppmärksamhet. Ett mycket uppskattat evolutionärt steg.
– Eller uttalar jag mig för tidigt? Kanske kommer det att utvecklas mycket mer och då faktiskt bli en revolution?
JAN TÅNGRING jan@etn.se
Det var Zeropath som hittade 98 procent av felen.
Ser till att dina komponenter
Det är lätt att fokusera på det roliga, att designa elektroniken och strunta i att kolla om komponenterna uppfyller RoHS, Reach och alla andra direktiv och regler som behövs för att kunna CE-märka produkten. Uppstartbolaget Certainli vill ge dig en hjälpande hand med sin webbtjänst som gör att du slipper kostsamma omkonstruktioner, med tillhörande förseningar.
– Får du inte compliance rätt från början kan en enda komponent försena lanseringen med månader, säger Alfred Samuelson som grundade Certainli tillsammans med Johan Rågmark. Bolaget har nyligen fyllt på kassan med fyra miljoner kronor som ska användas till att vidareutveckla och marknadsföra plattformen, men också bredda stödet för fler typer av compliancedokumentation för komponenter.
Idén till Certainli växte fram ur egna erfarenheter där framförallt Johan Rågmark i rollen som elektronikkonstruktör var frustrerad över hur mycket tid som gick åt till att jaga dokumentation, som behövdes för certifieringen.
– Han lade timmar varje vecka på att leta efter rätt certifikat och
uppdaterade RoHS- och Reachdokument. Vi insåg att det här är ett problem som många konstruktörer delar.
Alfred Samuelson har själv arbetat med elektronikutveckling, på Ericsson, men också med innovation på Ericsson Garage och en kort period under pandemin i London med investeringar i innovationsföretag.
– Jag kände att jag skulle vilja starta något eget så jag började bolla med honom och andra.
Alla hade samma erfarenhet: får du inte ordning på dokumentationen från början blir det dyrt och tidskrävande att rätta till. Vi såg ett tydligt behov av ett digitalt verktyg som kan ge konstruktören kontroll tidigare i kedjan.
Att göra det manuellt kan ta flera arbetsdagar och det handlar
om några hundra komponenter. Kanske en hel vecka eller mer.
I början av 2022 startade de Certainli för att automatisera uppgiften.
TILL SKILLNAD FRÅN många databaser som är beroende av att leverantörerna själva laddar upp sina dokument, söker Certainli aktivt efter data från verifierade källor på nätet.

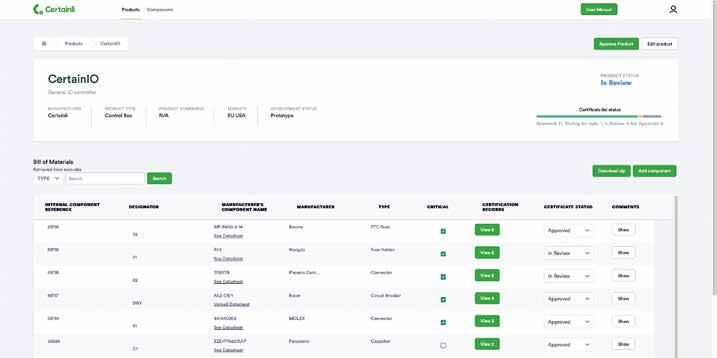

Rent praktiskt laddar konstruktören upp sin komponentlista – en BOM. Systemet levererar sedan en översikt där man snabbt ser om någon eller några komponenter saknar uppdaterade certifikat.
– Vi länkar direkt till originalcertifikaten och kan visa att de är aktuella. Många distributörssidor innehåller utdaterad information – inte sällan saknas
Alfred Samuelson
Johan Rågmark
följer alla regler
rätt version eller giltigt dokumentnummer. Vi brukar säga: ladda upp listan, ta en kaffe eller gör något produktivt, och när du kommer tillbaka har du resultatet.
Gör man det dessutom tidigt i designfasen är det ingen katastrof om någon komponent saknar dokumentation, det är bara att byta ut den.
NÄR ALLT ÄR PÅ PLATS kan användaren ladda ner hela dokumentationen som en zip-fil och bifoga den till den tekniska fil som krävs vid CE-märkning.
– Många tror att compliance är något man gör en gång, men det är ett kontinuerligt arbete. Vår plattform hjälper till att hålla produkterna compliant även efter att de lanserats, säger Alfred. Certifikat upphör att gälla, standarder uppdateras, och
tillverkare uppdaterar sin certifiering. Certainlis plattform ger kunden notifieringar om det dyker upp vissa ändringar som påverkar produktens giltighet. Företaget har också öppnat ett API som gör det möjligt att integrera plattformen med andra utvecklings- och inköpssystem. Ett första samarbete har startats med tyska Luminovo. Det är inriktat på elektronikinköp och produktionsflöden.
– De sökte en tillförlitlig källa för compliance-data, och vi kompletterar varandra väl. Vår ambition är att bli den naturliga infrastrukturen för uppdaterad complianceinformation.
REDAN INNAN den nuvarande AIvågen tog fart började Certainli utveckla metoder för att tolka och extrahera information ur tekniska dokument. I dag an-
vänds AI selektivt för att läsa och analysera certifikat, datablad och tredjepartsintyg på flera språk.
– Det är egentligen ett perfekt område för maskininlärning. Dokumenten följer ofta mönster, men är ändå såpass varierade att det tar lång tid för en ingenjör att läsa igenom dem manuellt. En algoritm kan göra det snabbare och mer konsekvent, säger Alfred Samuelson.
Han understryker att kunddata aldrig används för träning.
– Vi håller alltid kundernas data helt separat och säkert. Det är ett förtroende vi är måna om att förvalta.
Kundlistan består i dag av en handfull företag, både stora industriföretag och mindre utvecklingshus. Bland dem finns DeLaval – mest känt för mjölkseparatorn – och konsultbolaget Jemac.
Tjänsten erbjuds som prenumeration för större kunder, men det finns också en pay-as-you-gomodell för mindre företag som vill testa verktyget.
– Det gör tröskeln lägre. Man kan börja med ett par projekt och sedan gå över till abonnemang när behovet växer.
DE FYRA MILJONER KRONOR som nyligen tagits in ska användas till att bygga ut stödet för fler standarder och certifikat – bland annat POP och China RoHS –samt till att stärka teamet.
– Vi växer stegvis, men fokuserat. Det handlar inte bara om att bygga fler funktioner, utan om att göra plattformen ännu snabbare, säkrare och mer träffsäker.
PER HENRICSSON per@etn.se

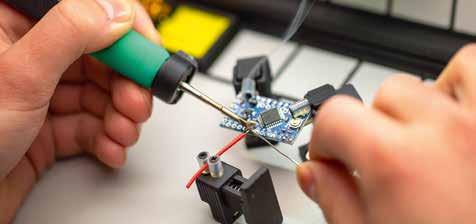

Lödväskan en succé
Soldr är inte större än en attachéportfölj men rymmer allt som behövs för att löda. Det Göteborgsbaserade hårdvarubolaget Snrgy Studios har gjort succé på Kickstarter med den och dessutom landat en beställning från det amerikanska försvarsdepartementet.
– Vi har nu idag börjat skicka ut Soldr. De första hundra har lämnats över till Fedex och vi ska hålla en takt på 500 i veckan om saker fortsätter att klaffa.
Det säger Alexander Osika när vi pratas vid över Teams i början av oktober.
Han befinner sig i kinesiska Shenzhen där den portabla lödstationen tillverkas. Det finns också en annan förklaring till varför han är där, vi återkommer till den. Först lite bakgrund till Snrgy Studios som grundades så sent som 2023 av Alexander Osika tillsammans med fyra vänner. Några av dem hade jobbat ett antal år på Plejd som utvecklar intelligent styrning för belysning och hemautomation, men hade egna idéer de ville realisera.
En fjärde produkt är under utveckling men ännu inte patentsökt. Det ska bli en massmarknadsprodukt som ska kunna ersätta ”engångsplast”.
Åter till varför Alexander Osika är i Kina.
– Det alla vet om Shenzhen är produktionsrelaterat. Men det är en enorm fördel att vara här när man gör prototypframtagning. Många pratar om att man måste besöka fabrikerna. I praktiken har e-handel blivit så himla bra att man kan göra väldigt mycket av sin sourcing genom att gå in på sajter som Taobao och 1688 (den senare är en del av Alibaba).
Kombinera det med ChatGPT så finns ingen språkbarriär i skriven kommunikation längre.
– Om man är i Sverige kan en frakt som tar en vecka kosta mycket mer än kretskortet.
Resten av teamet sitter i Göteborg även om de åker lite fram och tillbaka under prototypfasen.
– Med hjälp av några 3D-skrivare och lite verktyg kan vi bygga vilken prototyp som helst med några dagars varsel.
Den första produkten lanserades i fjol, Det var Glorb, en lampa stor som en fotboll – täckt av triangelformade ytor – och med 80 RGB-dioder. Färgerna går att styra på olika sätt. Kampanjen på Kickstarter drog in 400 000 euro.
FIRMWARE FÖR LAMPORNA baseras på WLED som är open source. Det gör att företaget kunde få in ganska mycket funktionalitet utan att behöva göra allting själva.
– Den var inte riktigt i tid, och med Soldr så kan man säga att kampanjen blev större än väntat. Vi ville vara lite mer perfektionistiska med supply chain som är mer komplex för Soldr. Det vi märker från communityt, är att det finns en hög tolerans när det handlar om månader, de vill att den blir bra.
– Vi har insett att ett ord som beskriver oss ganska bra är hårdvaru-venture-studio, vi skapar startups och vi gillar att jobba med hårdvaruprodukter.
IDAG HAR SNRGY STUDIOS två produkter och en tredje är långt gången. Precis som den första produkten, Glorb, är Noora en lampa som kan ändra färg likt Philips Hue.
– Vi har suttit i samma rum hela tiden. Det finns en postinfrastruktur som gör att man kan få nästan vad som helst med en dags leverans från Shenzhenområdet.
ÄVEN ENKLARE MÖNSTERKORT kommer på 24 timmar och på ytterligare 24 timmar går det att få ett komplett kretskort med komponenter. Saker från andra delar av landet tar lite längre tid.
Kampanjen för Soldr på Kickstarter nådde målet på 64 980 kronor på fem minuter. Efter ett dygn fanns det beställningar för två miljoner kronor och det slutade med knappt sju miljoner kronor. I dag finns beställningar på cirka 4 000 stycken.
– Vi har lagt upp kalkylen så att Kickstarter blir plus minus noll, lite beroende på hur man räknar utvecklingskostnaden och att vi drar nytta av kampanjen när det går över i försälj-
ningsfasen. När produkten säljs via vår hemsida genererar det en mer stabil och ökande inkomst.
Över 80 procent av beställningarna är den dyrare varianten.
– Om jag ska dra den långa historien till varför vi tog fram den, så började det när jag gick på Chalmers och var ordförande för robotföreningen. Vi hade tomma arbetsbänkar men det fanns lödstationer på hyllan, säger Alexander Osika.
ATT PLOCKA FRAM alla saker tog tid. Även om det är så nära som i samma rum.
– Sedan har jag varit på arbetsplatser som Plejd, där det finns lödstationer som är permanenta. Det är lyxigt med de kan vara i andra änden av byggnaden.
Under de senaste åren har det också kommit allt fler lödpennor som drivs via USB-C.
– Jag har haft det privat och det är väldigt smidigt. De är väldigt bra och kostar inte så mycket.
Normalt kommer de utan hållare och alla andra saker som behövs för att löda, så för att vara praktiskt användbara får man själv skaffa allt det övriga själv.
– Jag hade skissat på produkten i två år men det accelererade förra året när jag var i Kina och jobbade med Glorb.
MED SITT PRIS OCH ENKELHET kan Soldr uppfattas som en produkt för den som sysslar med elektronik på fritiden. Och det är inte fel, men den har också skapat intresse hos helt andra grupper.
– Det var lite oväntat men det amerikanska försvarsdepartementet har beställt tio stycken, säger Alexander Osika.
Exakt vad de ska användas till framgår inte men Soldr har testats av drönarteam vid frontlinjen i Ukraina.
– Även om det inte är proffsprodukter så har vi ansträngt oss så att det ska hålla en bra kvalitet och du får ett färdigt kit med allt du behöver.
Försäljningen har hittills fördelat sig ganska jämnt mellan USA och Europa med cirka tio procent till resten av världen.
Locket innehåller en metallplatta där man placerar de magnetiska hållarna för kretskortet eller andra saker som behöver sitta fast under lödningen.
Om något år eller så kan Soldr mycket väl tänkas får sällskap av en annan väska med de vanligaste instrumenten som behövs i ett elektroniklabb.
–
Det vi prototypat för oss själva är en väska med oscilloskop och spänningskällor som gör att man kan sätta upp hela sitt elektroniklabb med två väskor.
Även instrumenten drivs via USB-C vilket gör det möjligt att få spänningskällor som ger 30 V och 5 A.
När den kan tänkas komma, och exakt vilka instrument det blir, är inte bestämt. Inte heller hur långt fram i tiden den ligger.
KINA HAR BLIVIT ett allt känsligare ämne där geopolitik och handelskonflikter fått många att dra öronen åt sig.
– Jag är verkligen inte fast i tanken att vi måste producera i Kina. Tar man Plejd som exempel har de väldigt mycket produktion i huset och det fungerar väldigt bra. Det handlar lite om vilken produkt man har, och vi kan välja produkttyper som blir rimligare att lokalisera till Europa. Men även i det scenariot, om man snabbt vill få ut en första omgång, kommer det att vara fördelaktigt att ta del av kinesiska leverantörsstrukturen.
– Framöver ska vi också försöka jobba med att få in det i utbildningar, att skapa klassrumsfokuserade kit. Jag tror väldig mycket på att man under sin skolgång ska bygga grejor som robotikprojekt, säger Alexander Osika.
– Nu när vi precis blivit klara med produktionsstarten av Soldr så ska jag lägga lite mer fokus på att hitta pengar för att accelerera mer. Planen är att ta in fem miljoner kronor till en värdering av 50 miljoner kronor.
SOLDR-teamet som står bakom succélödväskan.
Omsättningen beräknas bli 18 miljoner kronor i år, upp från åtta i fjol, med en mindre förlust.
Bolaget valde ganska direkt efter Glorb att gå upp till att vara åtta personer på heltid. – Vi har ganska låga löner och försöker driva det som en start-up med hög tillväxt.
FÖRUTOM ALEXANDER OSIKA finns ytterligare en produktingenjör. Bägge har jobbat på Plejd. Det finns en kodare av inbyggda system och en för webbitarna, och en som är ansvarig för det operationella. Två arbetar med marknadsföring och hanterar communityt och kundrelationer, liksom en anställd i Kina för supply chain.
– Det finns mycket vi kan göra när vi har ett bevisat track record på konsumentprodukter. Det jag mer och mer lutat mig in i är ”deeptech” eller ”hardtech”. Att man försöker lösa svåra problem med hårdvara. Jag är personligen nyfiken på hur mycket AI kan hjälpa en om man försöker bygga en produkt som bevisats av forskning. Min erfarenhet är att man kan få otroligt mycket hjälp av de tyngsta AI-modellerna, säger Alexander Osika.
Tanken är att låta AI fungera som uppfinnare och sedan implementera lösningen i en prototyp. Exakt vad det kan blir återstår att se. PER HENRICSSON per@etn.se
FOTNOT: För den som tycker Alexanders efternamn låter bekant kan det bero på att hans bror Anton grundat AI-bolaget Lovable.

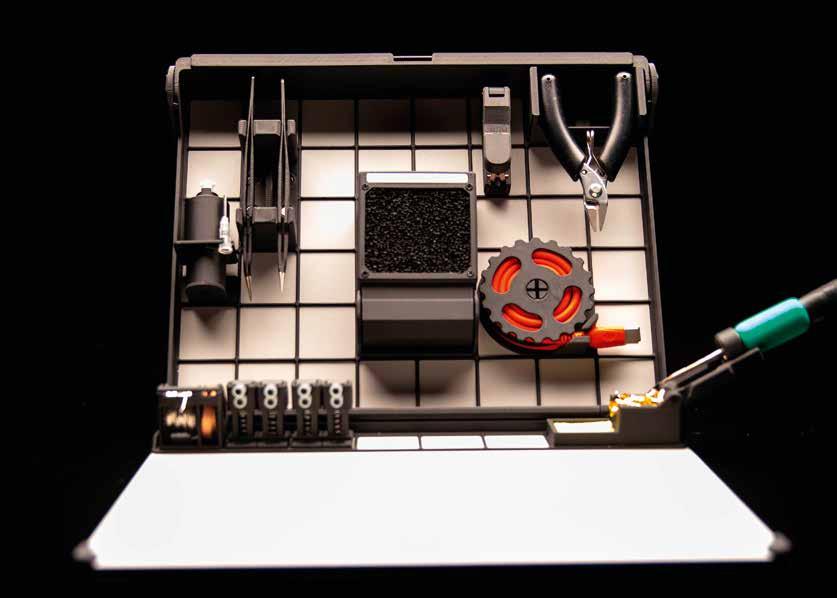

OM STATIONEN
Lödstationen med tillbehör kostar 169 dollar i grundutförande. För det får du en liten väska på 200✕255✕30 mm som går att fälla upp. Locket innehåller en metallplatta och utgör arbetsytan. Där placerar man de fyra magnetiska hållarna för kretskortet eller andra saker som behöver sitta fast under lödningen.
Vidare finns en utfällbar hållare för en lödpennan och en svamp liksom en hållare för lödtenn och lödfläta liksom en kombinerad ledlampa och rökutsug med kolfilter för rökgaserna. Pincetter, avbitartång, kabelskalare och flussmedel ingår även det. För den som även vill ha lödpennan i form av Aifen A11, multimeter, mikroskop, väska med mera, stiger priset till 209 dollar. Leverans till Sverige adderar 20 dollar.
– Vi har fortfarande datorrelaterade serviceärenden, men de är i klar minoritet säger vd och delägare Robin Litsetorp (t v). Produktionschef Magnus Andersson står intill.

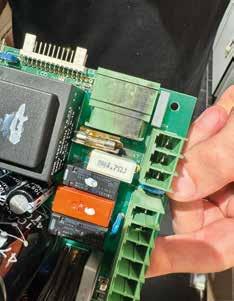

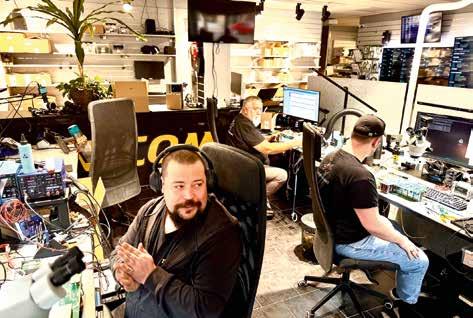

ELEKTRONIKREPARATÖREN:
Överslag, fukt och smuts

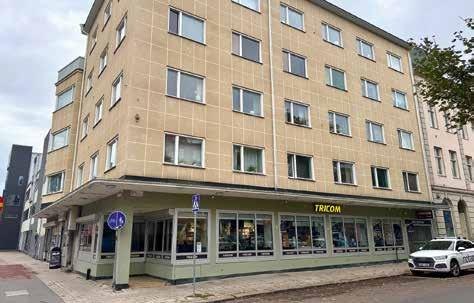

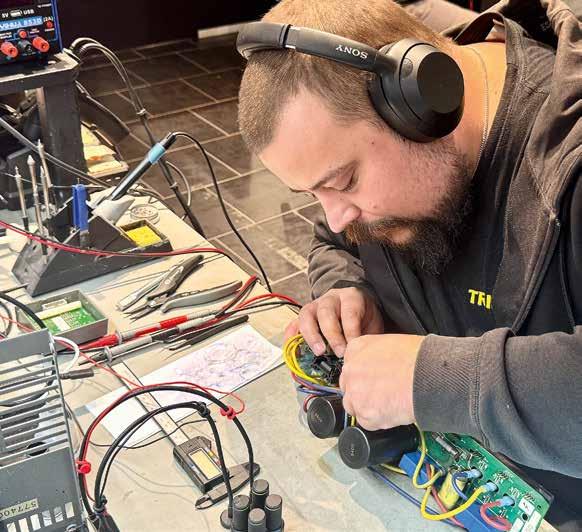

Gävleföretaget Tricom, eller Lagakretskort som de är kända som på nätet, satsade för några år sedan fullt ut på elektronikreparationer. Idag är verkstaden mer än fullbelagd.
– Efterfrågan på reparationer av elektronik, den finns. Alla trasiga kretskort kan inte bara ersättas med nya, säger Robin Litsetorp, vd och delägare på Tricom och produktionschef Magnus Andersson.
2023 ställde de om och lät sin serviceverkstad ta över hela försäljningsytan i det som tidigare varit en datorbutik. Idag är verkstaden fullbelagd och man ser sig om efter fler reparationstekniker.
En mindre del av serviceärendena är fortfarande datorrelaterade. Då handlar det ofta om
konfigurering av nya system. Men idag är företaget i första hand inriktat på reparation av hårdvara till både privatkunder och företag.
Företaget med åtta anställda är väl synligt på nätet där man hittar dem under namnet Lagakretskort. Omsättningen har legat stabilt runt 10 miljoner kronor under de senaste åren. Robin Litsetorp visar runt tillsammans med Magnus Andersson. Verkstaden ligger på en av Gävles mest centrala adresser. Ett gammalt kassavalv används som personalutrymme och skvallrar om att den tidigare butikslokalen från början var ett postkontor. Vi går runt och tittar bland hyllor och pallkragar med inkommande ärenden på kö. I hyllorna står de prydligt märkta plastboxarna med trasiga elektronikkort på rad.
MYCKET ÄR FORDONSRELATERAT. Från privatkunder kommer ofta inredning till husbilar, det är köksutrustning, teckenfönster och annan elektronik. Styrboxar till personbilar är rätt vanligt. Däremot är ren hemelektronik som hifi-utrustning sällsynt. Visserligen finns något som ser ut som en förstärkare
bland det som ska repareras, men det verkar vara delar till en professionell ljudutrustning. Bland de professionella systemen från företag är avancerade servostyrningar till tunga lastbilar återkommande.
Industrielektronik är en viktig kategori bland det som kommer från företagskunderna. I en pallkrage står en komplett svetsutrustning som ska provköras och felsökas. Brända kort till svetsar ligger också bland det inkommande. Andra exempel är styrningar till verkstadsmaskiner och processutrustningar. – Fördelningen mellan privatkunder och företagskunder är rätt jämn, i stort sett 50-50 säger Robin Litsetorp.
Han räknar med att verkstaden det senaste året har hanterat omkring 1 500 serviceärenden. Det är kö till servicebänkarna, just nu är väntetiden för att få ett kostnadsförslag cirka två veckor, om man inte beställer en akutreparation för en tilläggskostnad. Redan under första året rusade väntetiderna iväg till att bli fyra, fem månader. Om inte annat är det ett tecken på att det finns ett behov av att reparera elektronik. Genom att strama upp beställ-
Fyra transistorer, förmodligen från ett svetsaggregat som drabbats av överspänning och ersatts av nya.
Överst till höger syns att kortet är sotigt. Här har något brunnit.
Gamla elektrolytkondensatorer riskerar att läcka. De byts ut mot nya av serviceteknikern Sebastian.
är kortens värsta fiender
ningsrutinerna och ta betalt för kostnadsförslagen blev kötiderna mer rimliga.
Tricom har behov av fler reparationstekniker. Företaget samarbetar bland annat med gymnasieskolor i både Gävle och Uppsala och försöker rekrytera genom praktikplatser.
Vad är det som oftast ligger bakom felen? Magnus Andersson räknar snabbt upp elektronikens största fiender. Det är överslag som kan orsaka skador och bränder samt fukt och smuts som är vanligt i industrimiljöer.
Vissa typer av komponenter har kortare livslängd än andra. Det gäller särskilt elektrolytkondensatorer som kan läcka när de åldras, vilket orsakar följdfel på kortet, förklarar han. Som en ren rutinåtgärd byter därför verkstaden ut alla gamla elektrolyter, oavsett om de ligger bakom det aktuella felet eller inte. Andra elektronikkomponenter som ofta kan vara trasiga är reläer.
I verkstaden finns flera tusen olika typer av standardkomponenter på lager. Varje vecka kommer nya leveranser från en av de stora distributörerna som Tricom samarbetar med. Ibland händer det att en trasig elektro-
nikkomponent inte längre finns att få tag på genom de vanliga kanalerna.
– Det går ofta att hitta utgångna komponenter genom att söka på Internet, att använda Ebay till exempel. Men i så fall gör vi det i nära samråd med kunden, säger Magnus Andersson.
– Förutom att leveranstiden är lång finns det inga garantier när man beställer komponenter som är begagnade eller som kommer från något gammalt reservdelslager, säger han.
Finns det några typer av kort eller fel som ni överhuvudtaget inte ger er i kast med?
– Är kortet så svårt skadat eller brunnet så att delar är borta, då säger vi oftast nej. Det klarar vi inte. Moderkort till datorer reparerar vi vanligen inte heller, det lönar sig inte. Då är det bättre att köpa ett ersättningskort, säger Robin Litsetorp.
I normala fall åtar man sig inte heller att byta ut processorer och att programmera dem. I de fall man trots allt gör det, så är det oftast med kundens egenutvecklade programvara.
Spelar det någon roll om kortet är hålmonterat eller ytmonterat, analogt eller digitalt?
– Nej, det spelar ingen roll, vi klarar allt sådant. Vi har också utrustning för att kunna reparera skadade trådbondningar. Men vi kan inte byta ut okapslade chip, säger Magnus Andersson. Vanligen är det enklare att reparera gamla kort än nya, lägger han till. Nyare kort är oftast komplexa och mer tätt bestyckade än de äldre kortgenerationerna.
Kort ingjutna i epoxi är ett kapitel för sig. Att rensa kortet från plastmassa för att kunna reparera är ett petjobb som tar lång tid. Typen av plastmaterial varierar också, en del ingjutningar är enklare att få bort än andra. I slutändan finns inga garantier att lyckas.
Är det nödvändigt att skicka med dokumentation till kretskorten?
– Ett kretsschema gör det enklare för oss att felsöka och reparera. Övrig dokumentation har vi inte så stor nytta av. Det tar oftast lång tid att sätta sig in i den och det kan mycket väl vara så att kortet har reviderats utan att de
nya uppgifterna kommit in i dokumentationen, menar Magnus Andersson.
Han bedömer att man lyckas reparera mer än nio av tio kort som kommer in. Men han säger det med reservationen att kunderna inte alltid rapporterar tillbaka om reparationen inte gått bra. Det kan också vara så att det är andra delar av utrustningen som är trasiga.
– Vi vill gärna veta när vi inte lyckats och tar då tillbaka kortet. Återkopplingen är viktig för att vi ska bli bättre.
LAGAKRETSKORT ANVÄNDER SIG av fasta priser för felsökningen och för att ge ett kostnadsförslag för ett reparationsförsök. På företagets hemsida finns ett kundformulär där priserna framgår. Som ett exempel kostar det 1 200 kronor att få ett kostnadsförslag för ett vanligt kretskort. Sedan debiterar man för arbetstid och materialåtgång. Är man osäker på om kortet är så skadat att det överhuvudtaget är möjligt att reparera så går det bra att ta en
kontakt med verkstaden och kanske skicka en bild på elektronikkortet.
Kretskortsreparationer är ingen ny verksamhet för Tricom. Redan när företaget startade i mitten på 1980-talet var serviceverkstaden inriktad på både mjukvara och hårdvara. Man startade som datorbutik i mitten på 1980-talet och riktade sig främst till entusiaster och andra privatkunder. Då var Commodore och Amiga stora märken.
– Men i takt med att elektronikbranschen förändrades gick vi över från reparationer på komponentnivå till att byta ut hela kort och elektronikmoduler, precis som de flesta andra, säger Robin Litsetorp
TRICOM ÄR NÄSTAN JÄMNÅRIG med persondatorindustrin och företaget avspeglar ganska väl utvecklingen av branschen. Efter Amiga och Commodore, blev man större på IBM PC och motsvarande persondatorer med många möjligheter att konfigureras och byggas om.
Men för sju, åtta år sedan var man igång igen med att reparera kort, med en egen specialiserad hårdvarutekniker och marknadsföring av sin service på hemsidan och sociala medier.
– Nysatsningen sammanföll med att datortillverkaren Apple kom med några rätt dyra datorer som det lönade sig att reparera, minns Magnus Andersson.
Utvecklingen på datorsidan har under 2000-talet stadigt gått mot ökad e-handel, större standardisering, och förenklad konfigurering som gör det lättare för användarna själva att anpassa datorn och koppla in olika tillbehör.
Det har minskat utrymmet för fysiska datorbutiker med egen service. Tricom tvingades därför att stänga butiker och sedan renodla verksamheten i Gävle till hårdvaruservice för all typ av elektronik. På det viset föddes Lagakretskort.
MATS UDIKAS mats@etn.se
Serviceverkstaden har tagit över hela den tidigare försäljningsytan i det som tidigare var datorbutik.
Magnus Andersson visar lite av de flera tusen olika typer av komponenter som finns i reservdelslagret i reparationsverkstaden.
Tricom/ Lagakretskort
ligger mitt i centrala Gävle.
FOTO: MATS UDIKAS
Datakontakter
Phoenix Contact är din partner för tillförlitliga dataanslutningar Inom IIoT kommunicerar apparaterna i nätverket med varandra. För detta ändamål erbjuder Phoenix Contact en bred portfölj av kontakter för de idag vanligaste datagränssnitten och även framtida teknologier som SPE. Dessutom erbjuder vi er stöd med olika utmärkta design-in tjänster – från CAD-filer till vår varuprovservice.
Beställ ett gratisprov redan nu via phoenixcontact.com/leading-data-connectivity
PFAS-fri polymer
för batterier och kondensatorer
– Vårt första material kunde tryckas och eftersom forskningsmiljön var stark inom tryckt elektronik kändes den vägen naturlig. På mässor märkte vi snabbt att 95 procent av de vi pratade med var andra forskare, inte potentiella kunder, säger Marc-Antoine Stoeckel, COO och ansvarig för driften. Han grundade Westra Materials tillsammans med Magnus Berggren, Simone Fabiano och Chi-Yuan Yang som alla kommer från forskargruppen för organisk elektronik i Norrköping – en av Europas största med cirka 170 personer.
För ett år sedan bytte bolaget namn från n-Ink till Westra Materials för att markera skiftet från tryckt elektronik till att utveckla och tillverka ledande polymerer för framför allt kondensatorer och batterier.
– n-Ink var svårt att förklara. Folk undrade vad n:et stod för, eller trodde att vi bara var ett Norrköpingsprojekt. Westra känns mer naturligt, och bättre lämpat för de nya marknaderna vi siktar på.
BOLAGET UTVECKLAR ledande polymerer – material som leder elektricitet på liknande sätt som metaller, men som kan bearbetas i lösning. Ledningsförmågan är ungefär 300 000 S/m medan andra polymerer ligger på 100 till 10 000 S/m. Det är förstås långt mindre än vad en metall kan ge. En av världens mest använda ledande polymerer heter PEDOT: PSS (poly(3,4-etylendioxitiofen):
polystyrensulfonat) och används i allt från antistatiska beläggningar till polymerkondensatorer.
– PEDOT:PSS består av två polymerer som tillsammans ger ledningsförmåga men de separerar vid höga temperaturer, vilket gör att materialet tappar ledningsförmåga. Vårt material är en enkelpolymer som är stabilt upp till 200 °C och helt utan PFAS.
DET GÖR MATERIALET särskilt intressant för polymerkondensatorer, där dagens komponenter ofta degraderar redan vid 120 till 130 grader. Westra ser en möjlighet att skapa en premiumkomponent – inte nödvändigtvis dyrare, men med högre stabilitet och längre livslängd.
I litiumjonbatterier används PVDF som bindemedel för att hålla ihop de aktiva partiklarna i elektroden. Men materialet innehåller PFAS, en grupp ämnen som nu är på väg att förbjudas inom EU.
– Det finns i princip inga alternativ på marknaden i dag. Vårt material kan både leda ström och fungera som lim. Det betyder att man kan ersätta två material med ett och samtidigt bli av med PFAS-problematiken, säger Daniel Westling, som är vd och kom till bolaget för ett år sedan från Epishine, ett bolag som utvecklar och tillverkar tryckta solceller i Norrköping.
För batteritillverkare innebär ett materialbyte inte bara miljöfördelar. PVDF kräver ett lösningsmedel som är giftigt och svårt att hantera vilket inte minst
Vid starten år 2020 fokuserade uppstartsföretaget Westra Materials i Norrköping – tidigare n-Ink – på tryckt elektronik. Numera är det kondensatorer och batterier som gäller. Skiftet beror på att tryckt elektronik fortfarande är en nischmarknad medan marknaderna för kondensatorer och batterier har stora behov av bättre och PFAS-fria alternativ till dagens ledande polymerer.
visades av läckan hos en större batteritillverkare för något år sedan som skapade stora rubriker. Westra använder i stället ett lösningsmedel som är betydligt säkrare att hantera.
– Det är mycket säkrare, inte cancerogent och kräver inte specialventilation eller korrosionsskydd i fabriken. Det gör produktionen både billigare och enklare, säger Marc-Antoine Stoeckel.
IDAG ÄR TILLVERKNINGEN av Westras polymer – syntesen – en robust och skalbar process.
– Vi gör redan större batcher och kan snabbt ta fram material för pilottester hos kunder. Vi har lämnat labbskalan och är nu i en linjär, reproducerbar fas, säger Daniel Westling.
Bolaget, med tio anställda, har också påbörjat arbetet med nödvändiga kemikalietillstånd för att kunna skala upp produktionen.
– Eftersom vi inte använder farliga ämnen har processen gått snabbt. Vi skapar i princip inget avfall och kan därför ligga kvar i centrala Norrköping utan problem, säger Marc-Antoine Stoeckel.
FLERA AV FÖRETAGETS KUNDER kör pilottester.
– För kondensatorer samarbetar vi med en av marknadens ledande tillverkare. Det kan bli kommersiellt inom ett par år. För batterier handlar det om längre ledtider – minst fyra till fem år innan materialet sitter i en produkt. Vi ser ett snabbt växande
intresse från Japan, Sydkorea och nya europeiska batteriaktörer, säger Daniel Westling. Inom batteriområdet ligger fokus på konsumentprodukter där livslängden är kortare och ledtiderna snabbare än i bilindustrin. Dessutom är prispressen inte lika hård.
– Vårt mål är att nå samma kostnadsnivå som dagens material, säger Marc-Antoine Stoeckel.
DEN EUROPEISKA MARKNADEN för bindemedel till batterier uppskattas till över 100 000 ton per år. Westra har nyligen fyllt på kassan med 42 miljoner kronor och planerar att skala produktionen stegvis – från 20 ton per år på tvåskift, med möjlighet att därefter sexdubbla kapaciteten inom ett par år.
– Det viktiga nu är att visa att tekniken är skalbar och redo för industrin. Sedan kan vi välja om vi ska bygga en större fabrik eller licensiera processen, säger Daniel Westling.
Polymeren kan levereras både som pulver och bläck, beroende på kundens tillverkningsprocess. Det går att anpassa viskositet, lösningsmedel och molekylkedjans längd för olika tillämpningar.
– Det fina är att grundmaterialet alltid är detsamma – kol, väte och syre – bara syntesen justeras, säger Marc-Antoine Stoeckel.
Företaget har i dag två beviljade patent och tretton ansökningar som täcker material, process och tillämpningar.
PER HENRICSSON per@etn.se
Planera
Skriv för oss!
I varje nummer publicerar vi ett antal artiklar inom temat skrivna av teknikexperter, ”contributed articles”. Kontakta redaktör
Jan Tångring om du har förslag på lämplig artikel, 0734-17 13 09 eller jan@etn.se
Var ute i god tid, senast sex veckor före utgivning!
1–2 2 februari 12 januari IoT & Kommunikation 3 9 mars 16 februari Fordon & rymd 4 20 april 30 mars Distribution & cybersäkerhet 5–6 1 juni 18 maj Kraft, energi & batterier
7–8 24 augusti 3 augusti Test & mät, sensorer 9 28 september 7 september AI & inbyggda system 10 2 november 12 oktober Produktion, mönsterkort & hållbarhet 11–12 7 december 16 november Medicinteknik & hälsa
Revolutionerande spektrumanalys:
BANBRYTANDE KAPACITET HOS FSWX
Inom det snabbt växande området spektrumanalys stöter traditionella metoder ofta på betydande begränsningar när det gäller att hantera ny teknik. Dessa begränsningar granskades ingående i artikeln
”Overcoming the Limitations of Modern Signal & Spectrum Analyzers” i majnumret 2025 av Microwave Journal.

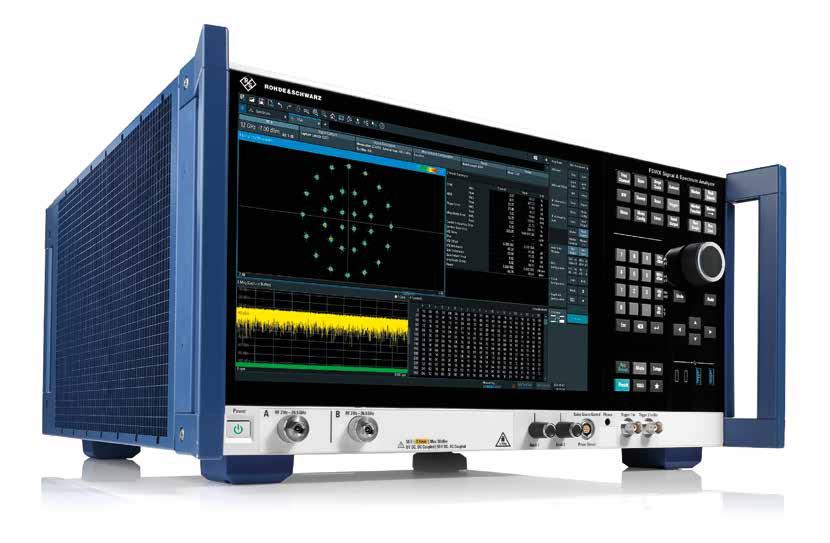

På IMS2025 i San Francisco presenterar Rohde & Schwarz den nya signal- och spektrumanalysatorn FSWX (bild 1) med sin nya arkitektur, som är noggrant konstruerad för att klara dessa utmaningar med starkt fokus på bredbandig signalanalys. Bland de viktigaste funktionerna och innovationerna kan nämnas:
• Multipla ingångsportar: FSWX erbjuder möjligheten att ansluta flera signalkällor samtidigt – oavsett om de arbetar med samma eller olika frekvenser – vilket öppnar upp för en mängd nya mätscenarier. Med två synkrona ingångsportar – med en imponerande analysbandbredd på 4 Ghz vardera – kan användarna sömlöst analysera interaktionerna mellan olika signaler.

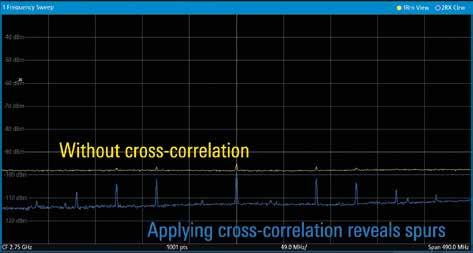

• Korskorrelation: Korskorrelation är en ny, inbyggd funktion i FSWX. En enda signalingång delas internt upp i två oberoende signalvägar, som var och en är
utrustad med en egen lokal oscillator och ADC. Denna innovativa design möjliggör tillämpning av avancerade korskorrelationsalgoritmer i den digitala backenden, vilket effektivt filtrerar bort det inneboende bruset i mätinstrumentet och förbättrar mätningens tydlighet.
• Avancerade filterbanker: Till skillnad från traditionella spektrumanalysatorer som förlitar sig på YIG-filter för förval i mikrovågsområdet – som är känt för komplicerade frekvenssvar – har FSWX omfattande filterbanker som täcker hela frekvensområdet. Denna design eliminerar behovet av YIG-filter, som kan ge felaktigheter i bredbandig signalanalys. Filterbankerna i FSWX ger hög precision och tillförlitlighet, vilket optimerar instrumentinställningarna för specifika tillämpningar och minskar risken avsevärt för att oönskade signalbilder stör resultaten.
Praktiska tillämpningar
De multipla ingångsportarna hos FSWX underlättar faskoherenta mätningar av antennarrayer som används vid strålformning för trådlös kommunikation samt i flygburna och fordonsbaserade radarsensorer. I dessa scenarier jämförs faserna i enskilda kanaler, vilket möjliggör exakt analys. Till skillnad från traditionella vektorbaserade nätverksanalysatorer (VNA) stöder FSWX analys av bredbandsmodulerade signaler i enlighet med gällande standarder.
Dessutom kan användarna jämföra en signal med en referenssignal – t.ex. utgången från en effektförstärkare med dess ingång – vilket ger omedelbar visualisering av distorsioner som orsakas av förstärkaren, inklusive frekvenssvar och olinjäriteter. Denna kapacitet uppnås utan att det krävs förhandskunskap om referenssignalen. Genom att integrera en extra vektorsignalgenerator och en extern kopplare kombinerar FSWX fördelarna med traditionella signalanalysatorer med fördelarna med en VNA, vilket förenklar karakteriseringen av frekvensomvandlande enheter.
I takt med att kraven på bandbredd fortsätter att öka och mer avancerade
modulationsscheman dyker upp inom mobil kommunikation har det blivit en allt större utmaning att mäta felvektorns storlek (EVM).
Traditionella signal- och spektrumanalysatorer introducerar ofta ytterligare bredbandigt brus, vilket begränsar noggrannheten i EVM-mätningarna. Med sin korskorrelationsfunktion övervinner dock FSWX effektivt denna begränsning, ger en obehindrad vy av DUT och möjliggör exakt EVM-analys.
Förbättrad mätnoggrannhet
Traditionella analysatorer kräver ofta att man kringgår mikrovågs-YIG-filter för bredbandsmätningar, vilket kan utsätta signalvägen för störningar. FSWX använder däremot bredbands-ADC:er i kombination med filterbanker, vilket gör det möjligt att analysera förvalda signaler. Denna design filtrerar effektivt bort signalkomponenter som kan finnas kvar på bildfrekvenser, vilket förhindrar att de kontaminerar analysområdet. Detta är en viktig fördel vid mätningar som utförs via antenner eller i multiradio-scenarier.
Medan traditionella spektrumanalysatorer använder smalbandiga signalvägar för spektrummätningar, t.ex. sökningar efter spuriosa signaler, erbjuder FSWX en bredbandig signalväg med filterbanker som gör mätningarna betydligt snabbare genom att eliminera den besvärliga anpassningstid som är förknippad med svepta filter. Dessutom förbättrar den nivånoggrannheten genom att ta bort de inneboende osäkerheterna i YIG-filter. För användare som fortfarande föredrar den smalare bandbredden hos ett YIG-filter finns detta alternativ kvar som en tilläggsfunktion.
Innovativa tillämpningar för firmware FSWX stöder inte bara etablerade mätapplikationer för analys av kommunikations- och radarsignaler samt mätning av brusfaktor och fasbrus, utan introducerar också innovativa användargränssnittsfunktioner som möjliggörs av konstruktionen med dubbla signalvägar. Den inbyggda funktionen CrossAct (Cross Application Control and Triggering) synkroniserar olika mätningar över olika ingångskanaler, vilket möjliggör samtidig analys med flera verktyg. Denna funktion förenklar jämförelser, till exempel när det gäller att avgöra om de högre övertonerna i en radarsignal direkt påverkar EVM-prestandan för en 5G-signal.
Den IQ-baserade spektrumanalysatorn visualiserar spektrumet med hjälp av bredbandsdata, visar direkt ingångssignaler över olika portar och ger omfattande mätresultat. Användarna kan visa både frekvens- och tidsdomändata parallellt, vilket förbättrar deras analytiska kapacitet. Som visas i bild 2 möjliggör detta samtidig mätning av in- och utsignaler vid karakterisering av en förstärkare, inklusive direkt mätning av spektral återväxt
med samtidig mätning av ingångs-/utgångssignaler och spektral
med visning av data i både frekvens- och tidsdomänen.
på grund av olinjäriteter och AM-AM-omvandling nära 1 dB-kompressionspunkten.
Den nya interna arkitekturen i FSWX med dubbla signalvägar och en intern splitter möjliggör inte bara korskorrelation, utan erbjuder också avancerade triggeralternativ. Användarna kan tillämpa en IF- eller RF-effekttrigger vid olika frekvenser, eftersom konstruktionen med två signalvägar möjliggör oberoende frekvensinställningar för varje mottagningsväg bakom splittern. Denna flexibilitet, som inkluderar möjligheten att minska det inneboende bruset och upptäcka spuriosa signaler som inte är lätta att se utan korskorrelation, illustreras i bild 3. Där visas instrumentets arkitektur och de konfigurerbara lokaloscillatorerna som kan arbeta med olika frekvenser eller växlas till faskoherent läge.
Stabilt operativsystem
Förutom de imponerande mätfunktionerna drivs FSWX-plattformen av ett Linux-baserat system, vilket ger en hög säkerhetsnivå och
långsiktig support – viktiga egenskaper för användare i säkerhetskänsliga miljöer. Det stabila operativsystemet garanterar tillförlitlighet och stabilitet, vilket gör FSWX till ett perfekt val för krävande applikationer.
Sammanfattning
FSWX innebär ett betydande steg framåt inom signal- och spektrumanalys och hanterar effektivt begränsningarna hos traditionella metoder, samtidigt som den introducerar banbrytande funktioner som förbättrar mätnoggrannheten, flexibiliteten och effektiviteten. Med sin innovativa design med bredbandsADC:er, flera ingångsportar, korskorrelationsfunktioner och avancerade filterbanker ger FSWX användarna möjlighet att ta sig an komplexa mätscenarier som tidigare varit omöjliga. Området för trådlös kommunikation och radarteknik fortsätter att utvecklas, och FSWX är redo att möta morgondagens utmaningar och leverera branschens bästa prestanda och insikter inom spektrumanalys.

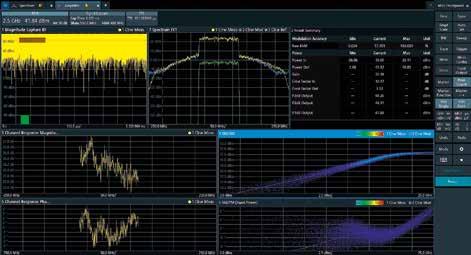

Bild 2. Karakterisering av förstärkare
återväxt,
Bild 3. Arkitekturen med dubbla signalvägar hos FSWX möjliggör inbyggd korskorrelation för att minska bruset och upptäcka spuriosa signaler som inte är lätta att se utan denna teknik.
Designa mönsterkort med analoga och digitala signaler E
Att designa mönsterkort med både analoga och digitala signaler kräver grundläggande förståelse av bägge domänerna för att minimera – helst förhindra – störningar av signalerna. Moderna system består av komponenter för både digitala och analoga funktioner, så layouten av kortet måste designas med eftertanke för att säkerställa signalintegritet i hela systemet. Layouten av mönsterkortet är en viktig del av utvecklingsprocessen och kan upplevas som krävande – komponentplaceringen är bara början. Det finns även andra faktorer som måste beaktas, dels antalet lager i kortet och även hur dessa ska hanteras för att minimera störningar orsakade av parasitkapacitanser som kan uppstå mellan de olika lagren.
Jordning är dessutom en central del av mönsterkortets layout när det kommer till blandadsignalkort. Även om jordning ofta är ett omdiskuterat ämne, är det inte alltid enkelt att utforma en standardiserad metod. Ett enstaka problem med jordningens kvalitet kan exempelvis påverka hela layouten i ett avancerat mönsterkort.
Precis som när man bygger ett hus är det avgörande att skapa en planritning över systemet innan komponenterna placeras ut. Detta steg lägger grunden för systemets övergripande integritet och bidrar till att undvika störande brus från signalerna.
När man tar fram en planritning är det klokt att följa signalvägen i schemat, särskilt för kretsar med snabba signaler. Komponenternas placering är också en kritisk del av konstruktionen. Konstruktören bör kunna identifiera de viktiga funktionsblocken, signalerna och kopplingarna mellan blocken för att kunna bestämma den optimala placeringen av varje komponent i systemet. Kontakter placeras exempelvis bäst längs kortets kanter, medan avkopplingskondensatorer och kristaller måste placeras så nära som möjligt intill blandsignalkretsarna.
För att undvika att analoga och digitala signaler använder gemensam jord för att sluta sina strömbanor, kan man överväga att separera dessa så att analoga signaler inte blandas med digitala.
NÅGRA ÖVERVÄGANDEN när man separerar analoga och digitala funktioner:
● Känsliga analoga komponenter, som förstärkare och spänningsreferenser, bör placeras inom det analoga området. På samma sätt måste brusiga digitala komponenter, som logik och klockkretsar, placeras på den
Av May Anne Porley och Kevin Chesser, Analog Devices
May Anne Porley är applikationsingenjör på Analog Devices i Filippinerna. Hon har arbetat på företaget sedan 2012 och sysslar med applikationsstöd för switchar, multiplexrar, nivåskiftare och obuffrade korskopplingsswitchar.
Kevin Chesser var produktapplikationsingenjör inom SMX-gruppen i Limerick. Han gav kundsupport med fokus på ADG7xx-familjen av switchar och multiplexrar.
andra sidan, på den digitala planhalvan.
● Om ett system innehåller en AD-omvandlare (ADC) eller en DA-omvandlare (DAC) med svaga digitala strömmar, kan dessa hanteras som analoga komponenter och placeras i den analoga planhalvan.
● För konstruktioner med fler än en ADC och DAC med höga strömmar, rekommenderas det att separera de analoga och digitala matningarna. Det vill säga, AVCC ska kopplas till den analoga sidan medan DVDD bör kopplas till den digitala delen.
● Processorer och styrkretsar kan ta stor plats och alstrar värme. Dessa komponenter bör placeras i mitten av kortet för bättre värmeavledning, samtidigt hamnar de då nära samverkande kretsar.
Strömförsörjningen är en annan kritisk del av konstruktionen och bör hanteras därefter. Som en tumregel måste strömförsörjningsblocket isoleras från resten av kretsen och samtidigt placeras nära de komponenter som ska matas.
Komplexa system med enheter som har flera matningsspänningar kan använda separata strömförsörjningsblock, dedikerade för den analoga respektive digitala delen. Detta för att undvika att digitalt brus letar sig över till den analoga sidan.
Å andra sidan bör strömförsörjningens ledningsdragning vara kort, direkt och använda breda ledarbanor för att minska in-
2. Ett sätt att göra avkopplingen för kraftmatningen.
duktans och undvika strömbegränsningar. En viktig parameter att ta hänsyn till för att uppnå önskad systemprestanda är Power supply rejection ratio (PSRR). Detta är ett mått på en komponents känslighet för variationer i strömförsörjningen, vilket i slutändan avgör dess prestanda.
För att bibehålla en optimal PSRR är det nödvändigt att hindra högfrekvent energi från att ta sig in i komponenten. Detta görs genom att avkoppla komponentens strömförsörjning till jordplanet med en kombination av elektrolytkondensatorer och keramiska kondensatorer.
Idén med en avkoppling mot jord är att skapa en miljö med reducerat brus för alla komponenter. Grundregeln är att skapa en enkel väg för returströmmen genom att skapa den kortaste vägen.
Konstruktörer måste alltid kontrollera rekommendationen för högfrekvensfiltrering för varje enskild komponent.
DENNA CHECKLISTA kan ses som vägledning om olika avkopplingstekniker och hur de implementeras på korrekt sätt: ● Medan elektrolytkondensatorer fungerar som laddningsreservoarer för att hantera transientströmmar, och att minimera lågfrekvent brus på matningsspänningar, reducerar låginduktiva keramiska kondensatorer också högfrekvent brus. Ferritblock är ytterligare ett alternativ som kan ge ett
Figur 1. Uppdelning av analoga och digitala delar.
Figur
tillskott i högfrekvent brusisolering och avkoppling.
● Avkopplingskondensatorer placeras så nära matningspunkterna på komponenten som möjligt. Dessa kondensatorer bör anslutas till ett stort jordplan genom viahål eller korta ledare för att minimera extra serieinduktans.
● Kondensatorer med mindre kapacitans, typiskt 0,01 µF till 0,1 µF, bör placeras så nära matningspunkterna som möjligt. När komponenten har flera aktiva utgångar, förhindrar denna placering instabiliteter. Elektrolytkondensatorn, typiskt 10 µF till 100 µF, bör placeras högst 2,5 cm från komponentens matningspunkt.
● För enklare implementering kan avkopplingskondensatorer anslutas genom en T-koppling till jordplanet med viahål nära komponentens jordanslutning, istället för att använda en separat ledare.
NÄR KOMPONENTPLACERINGEN och layouten är avklarad kommer den andra delen av mönsterkortsdesignen, kortlagren. Det är att rekommendera att fundera på kortlagrens ordning innan ledningsdragningen bestäms eftersom detta kommer att avgöra de tilllåtna returvägarna för strömmen. Kopparlagren i ett kretskort hanterar typiskt småsignal, kraft och jord. De är horisontella plan av koppar och staplade vertikalt på varandra.
Generellt bör avancerade databearbetningssystem ha fyra eller fler lager. Topplagret används ofta för digitala och analoga signaler, medan bottenlagret används för övriga signaler. Det andra lagret (jordlagret) fungerar som referensplan för impedansstyrda signaler och används för att minska spänningsfall (IR-drops) samt skydda de digitala signalerna i översta lagret. Slutligen finns strömförsörjningsplanet i det tredje lagret.
Ström- och jordplan måste placeras intill varandra eftersom detta medför en större kapacitans mellan planen, vilket hjälper till med avkoppling av högfrekvent brus till strömförsörjningen.
När det gäller jordplanet har rekommendationerna för design av system med blandade signaler förändrats genom åren. Tidigare har det ansetts bra att dela jordplanet mellan analogt och digitalt, men för moderna produkter rekommenderas en ny metod. En god ordning av lager samt separering av signaler bör förhindra problem med brusiga signaler.
Jordning är en grundläggande process vid layout av ett blandsignalkort. Ett typiskt mönsterkort med fyra lager bör ha minst ett lager avsett som jordplan för att säkerställa lågimpediva vägar för returströmmarna. Alla anslutningar på kretsarna ska ledas och kopplas korrekt till jordplanet för att minimera serieinduktans och resistans.
Det har blivit praxis att separera analog och digital jord. För blandsignalsystem med svag digital ström kan dock ett enda jordplan vara mest effektivt, men konstruktören måste överväga vilken jordningsmetod som passar bäst beroende på blandsignalens strömkrav. Det finns två metoder för jordning att ta i beaktning.
För blandsignalsystem med en enda ADC eller DAC med en liten digital ström är ett enda jordplan den effektivaste metoden. För att förstå vikten av det behöver vi påminna oss om returströmmen. Det är den ström som går tillbaka till jord via ledningar mellan komponenter och jorden. För att förhindra störningar måste varje retursignal beaktas under hela mönsterkortsdesignen.
Den enkla kretsen i Figur 4 illustrerar fördelen med ett sammanhängande jordplan jämfört med ett delat jordplan. Signalströmmen har ett lika stort men motsatt flöde av returström. Denna returström går genom jordplanet tillbaka till matningen och följer vägen med lägst impedans.
För lågfrekventa signaler kommer returströmmen att välja vägen med lägst resistans, vanligtvis en rak linje mellan jordpunkterna på komponenterna. För högfrekventa signaler kommer däremot en del av returströmmen att försöka följa signalvägen tillbaka. Detta beror på att impedansen är lägre längs denna väg eftersom det minimerar storleken på den slinga som bildas mellan utgående och återvändande ström.
För komplexa system där ett sammanhängande jordplan kan vara svårt att åstad-
komma, kan ett delat jordplan vara mer lämpligt. Ett delat jordplan är en vedertagen metod där de analoga och digitala planen skiljs från varandra. Detta är lämpligt för mer komplexa system med flera blandsignalkomponenter som drar hög ström.
För system med ett delat jordplan, den enklaste lösningen för en mer direkt returström är att använda sig av en ”stjärnpunkt”, den kopplingspunkt där det analoga och det digitala jordplanet möts.
I vanliga system kan stjärnpunkten utgöras av en enkel och smal ledare mellan det analoga och digitala jordplanet. För mer komplexa konstruktioner implementeras den ofta med en bygel till en jordpunkt. Det krävs ingen bygling anpassad för hög ström, eftersom strömmen i stjärnnoden är försumbart liten. Dess huvudsakliga syfte är istället att säkerställa att båda jordplanen har samma referensnivå.
Konstruktörerna måste alltid kontrollera de jordningsrekommendationer som finns för varje komponent för att säkerställa att de uppfylls och för att undvika relaterade problem. För blandsignalkretsar med anslutningar för analog och digital jord kan dessa kopplas till sina respektive jordplan, eftersom stjärnjorden också kommer att förbinda båda jordplanen. På så sätt kommer all brusig ström från den digitala sidan att flöda genom den digitala strömförsörjningen ned till det digitala jordplanet och tillbaka till den digitala matningen, samtidigt som den isoleras från den känsliga analoga delen. Isoleringen mellan de analoga och digitala jordplanen måste implementeras i alla lager på ett mönsterkort.
Här är en checklista för att säkerställa att ett lämpligt jordningsschema har implementerats i ett system med analoga och digitala kretsar: ● Breda kopparledare bör utgöra anslutningarna vid stjärnpunkten.
● Kontrollera att det inte finns smala ledare i jordplanet.
● Det är lämpligt att förse kretskortet med lödöar (pads) och viahål så att de analoga och digitala jordplanen kan kopplas ihop, där behov finns.
Slutsats
Mönsterkortslayouten för blandsignalsystem kan vara utmanande. Att skapa en layout med komponentplacering är bara början. Att korrekt hantera kortets lager och att förbereda ett lämpligt jordningsschema är också viktiga punkter som en systemdesigner måste ta hänsyn till för att uppnå bästa prestanda. Att förbereda placeringen av komponenterna hjälper till att säkra systemets signalintegritet. En lämplig organisering av kortets lager underlättar hanteringen av strömmar och signaler över hela kortet. Slutligen förbättrar ett väl valt jordningsschema systemets prestanda och förhindrar problem med brusiga signaler och returströmmar. ■
Figur 4. Returström för ett kort med ett sammanhängande jordplan.
Figur 5. Returström för system med ett delat jordplan.
Figur 3. Exempel på ett fyrlagers mönsterkort.
Kan halvledarindustrin
Halvledarindustrin är inte van vid att framställas som en miljöbov. Den är motorn bakom de flesta genombrott vi hyllar – AI, elektrifiering, uppkoppling och automation. Men i takt med att efterfrågan på elektronik växer, ökar också granskningen. Fabriker slukar vatten och energi. Sällsynta jordartsmetaller transporteras över kontinenter och genom konfliktzoner. Leverantörskedjorna är så komplexa att de inte går att följa till källorna. Och i allt högre grad börjar regeringar, investerare och kunder ställa svåra frågor.
Det håller på att växa fram nya krav: att halvledartillverkare – och det enorma ekosystem som stödjer dem – ska börja ta hållbarhet på allvar. Inte bara i glansiga hållbarhetsrapporter, utan i verklig design, upphandling och produktion. I centrum för denna förändring finns ett begrepp som branschen ännu inte riktigt är redo för: cirkularitet.
LÅT OSS BÖRJA MED GRUNDERNA: tillverkning av halvledarkretsar är en smutsig process. En enda halvledarfabrik för avancerade noder kan förbruka miljontals liter vatten per dag och enorma mängder energi – särskilt för processer under 10 nm som kräver fler processteg, mer utrustning och en miljö med högre krav på stabila förhållanden och renhet.
Materiallistan är minst lika avskräckande. Gallium, germanium, antimon och volfram
E XPE RTA KITR LE
Av Justin Sears, Altium
Justin Sears är chef för produktmarknadsföring för SaaS på Altium. Han leder teamet som positionerar molnlösningar för elektronikutveckling.
är kritiska insatsvaror som ofta är sällsynta, svåra att utvinna på ett miljömässigt bra sätt och kommer från ett fåtal länder. De är inte bara ovanliga – de är även geopolitiskt känsliga. Och när en krets väl är tillverkad skeppas den återigen runt om i världen, integrerad i andra system, och är ofta omöjlig att återvinna när den når slutet av sin livslängd.
Att redovisa koldioxidutsläppen för en globaliserad leveranskedja av elektronik är en relativt ny praxis. Men missta dig inte: leveranskedjans klimatavtryck är stort, växande och håller på att bli ett problem för industrins anseende.
Det här handlar inte bara om PR-poäng eller idealism. De yttre faktorerna håller på att bli strukturella.
TA KINAS EXPORTRESTRIKTIONER på gallium och germanium, två ämnen som är avgörande för halvledare med brett bandgap. De har satt strålkastarljuset på den globala
försörjningskedjans bräcklighet och brist på transparens. Konsekvenserna för kostnader och hållbarhet är verkliga.
Samtidigt sätter regeringar runt om i världen allt mer ambitiösa politiska mål. EU:s batteriförordning och den kommande satsningen på digitala produktpass är tidiga signaler om att lagstiftare vill se spårbarhet, hållbarhetsrapportering och bevis på cirkulära metoder inom elektronik. USA rör sig i samma riktning och använder incitament inom grön teknik och upphandlingsregler för att styra leverantörer mot miljöansvar.
OCH GLÖM INTE MARKNADEN. Stora företag och investerare ställer allt tuffare frågor om miljöpåverkan och styrning. Är du leverantör utan bra svar – eller utan kunskap för att kunna ge dem – ligger du redan efter.
Begreppet ”cirkulär ekonomi” dyker plötsligt upp överallt. I teorin är det en enkel idé: att designa produkter som kan återanvändas, repareras och återvinnas, vilket minimerar avfall och minskar beroendet av jungfruliga material.
I PRAKTIKEN ÄR DET SVÅRT. De flesta elektronikprodukter, särskilt halvledare, är designade för maximal prestanda, minimalt format och blir snabbt föråldrade. Skydd av immateriella rättigheter, snabba innovationscykler och kostnadspress gör att man sällan får tillbaka produkter för reparation.
ta hållbarhet på allvar?
Dagens leveranskedjor gör inte saken bättre. Splittrade leverantörsnätverk i flera led gör det i princip omöjligt att spåra ingående material – än mindre ta ansvar för att återvinna eller återanvända dem. Proprietär hårdvara och asicar ger högre prestanda men de är nästan omöjliga att återanvända i stor skala.
Ändå finns det vissa ljuspunkter. Ett fåtal halvledar- och elektronikföretag testar cirkulära strategier. Det handlar om återvinningsprogram för metaller och kretsar, de granskar gruv- och raffinaderiverksamhet som står för insatsvaror och har konstruktionsinitiativ som underlättar demontering när produkterna kommer tillbaka.
Det är små steg, men de är verkliga – och de spelar roll.
DEN GODA NYHETEN är att många av de beslut som påverkar hållbarhet inte tas på policy- eller ledningsnivå. De tas under designfasen.
Varje stycklista innebär ett beslut om leverantörer, material och miljöavtryck. Utvecklarna avgör om en komponent är rätt specificerad, om den är utbytbar eller proprietär, och om den kommer från en ”ren” leveranskedja eller en mer tveksam.
Ändå finns hållbarhet sällan med på checklistan. Utvecklarna pressas att fokusera på kostnad, prestanda och tidplan. Inköp är sällan inkopplat. ESG-team (Environmental, Social and Governance) om de ens finns, kopplas in för sent för att kunna påverka resultatet.
Att åtgärda detta handlar om mer än att bara be ingenjörerna att bry sig mer. Det innebär också att bygga verktyg, samla data och skapa tvärfunktionell återkoppling som gör miljöpåverkan synlig och hanterbar i designprocessen. Detta börjar ske inom elektronikutveckling, men är långt ifrån standard.

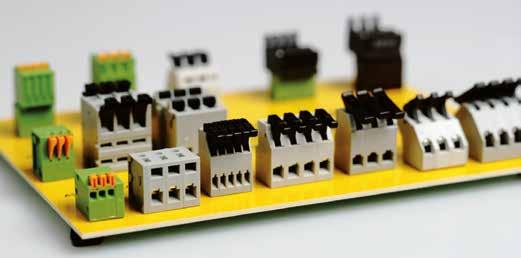

Fjäderklämlister
för kretskortsmontage
Utrymmessnåla don för överföring av signaler, data och nätspänning till kretskortet. Kontakterna finns både för fast anslutning på kortet, och i pluggbart utförande.
Kan levereras i en mängd olika rastermått och poltal. Kabelanslutning med fjäderklämmor, traditionell skruvanslutning eller via IDC-anslutning.
Kontakta oss gärna för mer info.
DET FINNS LOVANDE UTVECKLING som tyder på att trenden kan vara på väg att svänga:
● Spårbarhetstekniker som blockkedjor, RFID och digitala pass används för att övervaka material under hela produktens livscykel.
● Digitala tvillingar av leveranskedjor hjälper till att simulera koldioxidpåverkan och risker i leverantörskedjan innan en produkt skickas till kund.
● Leverantörer av designprogram experimenterar med funktioner för att sätta miljöpoäng som markerar riskfyllda material eller material som inte uppfyller vald standard.
● Standarder och marknadsplatser för återanvändning av komponenter vinner sakta mark inom sektorer som fordonsindustrin och industriell elektronik.
SEDAN HAR VI REGLERINGAR
I takt med att spänningarna i den globala
handeln stiger används tullar och exportförbud på kritiska mineraler inte bara som ekonomiska verktyg, utan som verktyg för att driva igenom miljö- och etiska standarder. Det kommer att få konsekvenser för designoch upphandlingsprocessen, oavsett om teamen är redo eller inte.
FÖR EN BRANSCH SOM LÄNGE har optimerat kring effekt, prestanda och pris kan hållbarhetskravet kännas som en fjärde begränsning – en som skapar friktion i redan komplexa beslut. Men det innebär också en möjlighet. De företag som lyckas designa och bygga inte bara effektivt utan också ansvarsfullt kommer att stå bättre rustade att hantera störningar i leveranskedjan, möta kundernas krav och följa nästa våg av regleringar.
Egensäker elektronik
– igår och idag
Historiskt sett var elektronik som var avsedd för farliga miljöer, så kallad egensäker (IS) utrustning, mycket enkel. Den var sensorer som samlade in data såsom temperatur eller tryck och skickade den via långa kablar till ett centralt kontrollrum. Där bearbetade kraftfulla datorer informationen och skickade tillbaka styrkommandon. Denna modell var kostsam och komplicerad och krävde dyra kablar som var svåra att installera och underhålla. Det ledde ofta till långa svarstider på grund av avståndet mellan kontrollrummet och fabriksgolvet.
MEN FRAMVÄXTEN av strömsnål elektronik och effektivare halvledare har medfört en stor förändring i konstruktionen av egensäkra produkter. Vi kan nu bygga in avancerade bearbetnings- och styrfunktioner direkt i IS-enheter. Detta eliminerar behovet av skrymmande, explosionssäkra kapslingar. Intelligensen har flyttats från det centrala kontrollrummet till kanten, eller mätpunkten, vilket resulterar i mer responsiva, tillförlitliga och kostnadseffektiva system.
Den gamla metoden med passiv övervakning hade flera problem. Den led av långa svarstider, höga underhållskostnader på grund av komplex kabeldragning och brist på lokal intelligens. Modern IS-design löser dessa problem genom att använda aktiva styrslingor på kanten. Tack vare mikrokontroller med extremt låg strömförbrukning och optimerad firmware kan enheter nu fatta beslut i realtid vid källan.
DENNA FÖRÄNDRING ger några betydande fördelar:
● Snabbare respons: Lokal bearbetning gör att enheterna kan reagera omedelbart på förändrade förhållanden utan att behöva vänta på instruktioner från ett avlägset kontrollrum.
● Minskad kabeldragning: Trådlös kommunikation eliminerar behovet av långa, dyra kablar, vilket underlättar installation och underhåll.
● Förbättrad tillförlitlighet: Färre fysiska anslutningar innebär färre möjliga felpunkter, vilket förbättrar systemets robusthet.
TILL EXEMPEL kan en modern IS-enhet som övervakar en motor analysera vibrationsmönster på plats, upptäcka tidiga tecken på lagerslitage och proaktivt meddela underhållsteamet. Detta skiljer sig från ett traditio -
nellt system som helt enkelt skickar rådata, vilket kräver att en människa eller en central dator tolkar den vid ett senare tillfälle.
En av de mest värdefulla funktionerna i modern IS-design är möjligheten att kombinera data från flera sensorer i en enda enhet. Istället för att ha separata sensorer för temperatur, tryck och gassammansättning kan en enda IS-enhet hantera alla dessa funktioner.
MULTISENSORINTEGRATION ger en mer komplett och kontextuell förståelse av industriella processer. Den kan upptäcka subtila avvikelser som kan förbises om man
Av Dunstan Power, Bytesnap Design
Dunstan Power har arbetat inom elektronikbranschen sedan 1992. År 2008 gick han samman med sin tidigare kollega Graeme Wintle för att grunda Bytesnap Design, ett företag som tillhandahåller integrerad mjukvaruutveckling och inbyggda designtjänster.
bara analyserar en parameter. Att hantera strömförbrukningen är den största utmaningen, men noggrant utvalda komponenter och smarta strömhanteringstekniker, som strömcykler och adaptiv strömstyrning, hjälper till att hålla dessa multisensor-enheter inom säkerhetsgränserna.
Integrering av trådlös kommunikation har varit ett verkligt genombrott inom ISenhetsdesign. Genom att eliminera behovet av fysiska kablar mellan farliga områden och styrsystem sänker trådlös teknik installationskostnaderna och ger samtidigt ännu större flexibilitet. För att hantera den höga strömförbrukningen hos radiotransceivrar använder moderna IS-enheter effektiva metoder som duty cycling (aktivering av radion endast när det är nödvändigt), effektiva kommunikationsprotokoll och datakomprimering för att spara energi.
FRAMÖVER KOMMER UTVECKLINGEN av ISdesign att fortsätta att förlita sig på innovationer inom lågströmelektronik. Viktiga framtida trender inkluderar:
● Edge AI: Integrering av artificiell intelligens i IS-enheter för bättre prediktivt underhåll och realtidsdetektering av avvikelser.
● Energiskördning: Utnyttjande av omgivande energikällor som solenergi eller kinetisk energi för att driva enheter, vilket eventuellt kan eliminera behovet av batterier.
● Nya radiostandarder: Mobilradio har varit utom räckhåll för IS på grund av strömkraven. Men nya strömsnåla 4G- och 5G-mobilstandarder gör det mer genomförbart att utveckla egensäkra enheter.
GENOM ATT TA TILL SIG dessa framsteg kan tillverkare utveckla smartare, effektivare och säkrare system för farliga miljöer. ■
Generativ AI ställer nya
Stora språkmodeller (LLM:er) och tjänster baserade på dessa som ChatGPT och Gemini är lysande exempel på kraften i generativ AI. Men dessa AI-modeller består av enorma kodbaser – i början av 2025 har de största mer än en biljon parametrar.
Jättelika datacenter med de mest avancerade serverkorten är nödvändiga för att tillhandahålla den beräkningskraft och de resurser som generativ AI kräver. Detta väcker frågan: hur arbetar tillverkare av inbyggda system på kanten eller i ändnoder för att skala generativ AI så att den kan fungera på deras mycket mer begränsade hårdvaruresurser?
Faktum är att tillverkarna redan arbetar med lösningar på detta pussel. Några av de tidiga erfarenheterna visar att både hårdvara och mjukvara i ändnoderna behöver anpassas för generativ AI. Arkitekturen i de styrkretsar som används är inte tillräcklig för att implementera generativ AI. Nya modeller optimerade för begränsade resurser behöver utvecklas, vilket ger vissa liknande funktioner som molnbaserad AI, men på ett annat sätt.
Alla de mjukvarufunktioner som vi kallar generativ AI är attraktiva för inbyggnadsvärlden eftersom de resulterar i system som är mer autonoma på ett intelligent sätt.
Det som kännetecknar generativa AI-system är förmågan att ”minnas” och därmed sätta nya indata i kontexten av tidigare data.
DET ÄR DETTA SOM MÖJLIGGÖR :
● Förståelse av naturligt språk och textgenerering
● Implementering av långa kommandosekvenser
● Intelligent respons på indata från flera sensorer, exempelvis en kombination av ljud, video och text
I EN KONSUMENTPRODUKT som smarta glasögon kan generativ AI användas för realtidsöversättning av utländsk text i ett skyltfönster eller på en vägskylt. Inom sektorer som medicinteknik, tillverkning eller transport ser företagen stora möjligheter med generativ AI i människa–maskin-gränssnittet – till exempel genom att införa agentliknande funktioner, eller genom att lära sig användarens beteende och självständigt fatta beslut utan att följa en förprogrammerad meny av svar.
I många av dessa fall kommer lokal AIprocessning att vara avgörande på grund av den korta fördröjningen – användarna accepterar inte den fördröjning som uppstår med molnbaserade lösningar. Molnlagring av generativ AI-data är också en växande utmaning: antalet installerade IoT-enheter förväntas nå 50 miljarder år 2030, och datamängden väntas överstiga 300 zettabyte. Både kostnaden och energibehovet för att
Av Henrik Flodell, Alif Semiconductor
Henrik Flodell är uppvuxen i Sverige och läste datavetenskap på Umeå universitet, men har bott i Bay Area sedan 2009. På Alif Semiconductor ansvarar han inte bara för partnerekosystemet utan även för produktfamiljerna Ensemble och Crescendo. Han inledde karriären i början av 90-talet med att utveckla firmware för medicinska dataloggrar.
lagra den ständigt växande massan av generativ AI-data i molnet är betydande.
Av dessa skäl designas produkterna för att utföra större delen, eller hela, AI-bearbetningen lokalt.
Men hur ska ett system som smarta glasögon kunna utföra uppgifter som realtidsöversättning när LLM-programvaran har ett minnesavtryck som mäts i terabyte? Även med en vanlig skalningsmetod som kvantisering är det otänkbart att dessa modeller skulle kunna krympas till mindre än flera gigabyte – och det är fortfarande en enorm beräkningsbörda för de flesta inbyggda system, än mindre för smarta glasögon.
Inbyggda system kan inte använda en LLM alls, utan andra modeller som är bättre anpassade till begränsade hårdvaruresurser. Den enda realistiska kandidaten för att utföra AI-beräkningar och styrning av systemet är styrkretsen. Den är ensam om att kunna uppfylla effekt-, storleks-, integrations- och kostnadskraven för ändnoderna.
Och för mikroprocessorbaserade produkter hittar tillverkarna en balanspunkt för generativ AI genom att använda små språkmodeller (SLM:er) samt konvolutionella neurala nätverk (CNN:er) och rekurrenta neurala nätverk (RNN:er) som förstärkts med generativa
AI-element. Med andra ord kommer generativ AI i ändnoden inte att implementeras med nedskalade versioner av de modeller som körs i molnet, utan med nya modeller som är optimerade för hårdvaran i inbyggda system.
Vilka krav ställer då dessa generativa AI-modeller, optimerade för ändnoder, på styrkretsen?
Dagens mest AI-kapabla styrkretsar utför i stor utsträckning operationer baserade på röst, video och rörelse, såsom ansiktsigenkänning, nyckelordsigenkänning och tillståndsbaserad övervakning av fabriksutrustning. De bästa av dessa styrkretsar klarar upp till några hundra gigaoperationer per sekund (GOPS).
Övergången till generativ AI i ändnoderna kommer att medföra att efterfrågan på rå neuralnätverkskapacitet stiger till så mycket som 10 teraoperationer per sekund (TOPS) år 2030. Detta kräver styrkretsarkitekturer som kombinerar CPU:er med neurala processorer (NPU:er). För att utföra generativ AI kommer det att behövas nya NPU:er som kan utföra de transformeroperationer som generativa AI-algoritmer är beroende av. Men när man utvärderar hårdvaran kan man inte enbart fokusera på rå genom-
Figur 1. Medan AI med stor last kräver en grafikprocessor kan AI-program med lägre laster köras på nya styrkretsar med AI-acceleratorer.
krav på styrkretsen
strömning: andra egenskaper hos arkitekturen avgör om den kan köra generativa AImodeller eller inte.
Minneskapacitet – behovet av mycket snabb åtkomst till data är större för generativ AI än för andra typer av AI, som i sig har ett betydligt större minnesavtryck än de realtidsstyrfunktioner som konventionella styrkretsar är designade för att stödja. Interna minnesåtkomster är i grunden snabbare än externa, så vid val av styrkrets bör man lägga särskild vikt vid storlek och hastighet på det interna minnet.
Även med förbättrad intern minneskapacitet kommer många applikationer med generativ AI också att behöva ett externt minne: här är minnesgränssnittets hastighet en avgörande parameter för att minska latensen.
För att få hög prestanda med generativ-AI behöver styrkretsen koordinera olika operationer som utförs i olika funktionsblock. Dessa inkluderar inte bara neuronnätsprocessorn och CPU:n utan också hjälpprocessorer såsom en hårdvarubaserad bildsignalprocessor (ISP) för att bearbeta och förbehandla bilder innan de levereras till en neural nätverksalgoritm.
DENNA BLANDNING av operationer innan ett inferensresultat produceras kräver en friktionsfri förflyttning av data inom systemet och kräver generös intern bandbredd på en buss som alla funktionsblock som deltar i AIoperationer är anslutna till.
Det ligger i AI-applikationers natur, inklusive generativ AI, att en dataström kontinuerligt skannas efter relevans i ett bakgrundsläge, medan kraftfull inferenshårdvara endast används när relevant data hittas.
En styrkretsarkitektur som speglar denna dubbla natur hos generativ AI kan köra övervakningen i strömsnål och långsammare hårdvara och reservera ett högpresterande, mer kraftkrävande block för användning bara när ett snabbt och exakt inferensresultat behövs.
En strömsnål arkitektur gör det möjligt att implementera generativa AI-funktioner

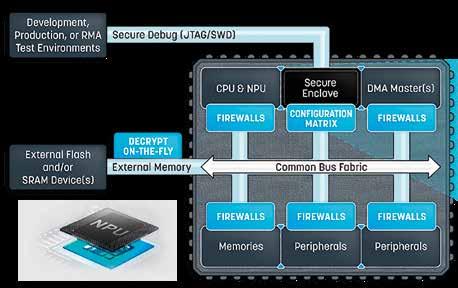

Figur 2. I den andra generationen av styrkretsarna i Ensemblefamiljen från Alif Semiconductor kopplar en bredare intern buss samman alla interna processorblock och minnen.
även i produkter som smarta glasögon eller helt trådlösa hörsnäckor som endast har plats för ett mycket litet och lätt batteri.
Hög effektivitet minskar också systemets värmeutveckling vilket hjälper konstruktören att eliminera risken för hotspots, något som är oförenligt med produkter som hörsnäckor och smarta glasögon.
Produkter som kan dra nytta av generativ AI kommer alltid att vara komplexa system. Smarta glasögon, till exempel, kan behöva integrera kameror, mikrofoner, högtalare, en display, ett batteri och mer men samtidigt vara lätta, bekväma och visuellt tilltalande. Detta innebär att komponentantalet måste minskas för att reducera systemets formfaktor. Det kräver att styrkretsen integrerar så många funktioner som möjligt som behövs för generativ AI – inte bara CPU och NPU, utan även stödjande funktioner som ISP och snabbt minne.
Företag som kan implementera generativ AI i sina produkter kommer ha immateriella rättigheter (IP) av stort värde i sina produkter. Dessa måste skyddas mot potentiella konkurrenter. Generativa AI-system som an-
SVENSKA ELEKTROOCH DATAINGENJÖRERS
vänder bilder och tal är dessutom föremål för integritetsfrågor.
Av dessa skäl är säkerhetsfunktioner en grundläggande del av ett generativt AIsystem. Det är att föredra att säkerhetsfunktionerna är integrerade i styrkretsen för att förhindra att hemligheter exponeras på kretskortet och för att eliminera behovet av ytterligare säkerhetskomponenter på kortet. Av de skäl som beskrivits ovan kan äldre styrkretsarkitekturer inte användas för att implementera generativ AI: även om en tillräckligt kraftfull NPU adderas kommer den att sakna den minneskapacitet, intern bandbredd, stöd för övervakning av dataströmmen, integration av AI-funktioner och de säkerhetsfunktioner som krävs för generativ AI i ändnoder.
Det är därför nya arkitekturer, kapabla att hantera SLM:er och andra modeller optimerade för ändnoder, dyker upp. De ger verkligt utrymme att stödja de spännande nya möjligheterna att använda generativa AI-algoritmer på video-, ljud- och rörelsedata i produkter som drivs med batteri och har mycket begränsat med plats och energi. ■
Inte medlem? SER är intresseföreningen för yrkessamma. Vi är kontaktskapare mellan medlemmar och intressanta företag. SER arrangerar studiebesök, föredrag och seminarier med aktuellt fokus. I medlemskapet ingår även medlemstidningen Eloch Datateknik, Elektroniktidningen och Nordisk Energi.
Återigen samlades gräddan av öppen chipdesign för ett nytt ORConf, flaggskeppskonferensen för verksamma inom området. Efter förra årets nedslag i Göteborg skedde detta i år i ett soligt Valencia. Mycket var sig likt i form av presentationer av nya och uppdateringar av gamla projekt, men framför allt fokus på nätverkande i en avslappnad atmosfär. Några nyheter fanns dock, både i form av nya programpunkter och nya trender som gör sig påminda. Efter att ha grundat konferensen år 2012 och varit med på varje upplaga sedan dess ser jag en fantastisk utveckling som vi inte hade trott var möjlig på så kort tid. För att ge en känsla av vad som bubblar har jag i denna artikel valt att lyfta fram några enskilda projekt och övergripande trender som jag hoppas kan vara av intresse för Elektroniktidningens läsare.
Redaktör: Olof Kindgren är FPGA- och embeddedutvecklare på Qamcom.
Fem svenskar på scenen
På årets ORConf hade vi det stora nöjet att se fem svenska presentatörer, varav, förutom undertecknad, alla kom från Linköpings universitet.
Först ut var Simon Bjurek som pratade om B-ASIC, vilket utläses som Better ASIC. B-ASIC är ett Pythonbaserat ramverk för att enklare utveckla och implementera algoritmer, primärt inom signalbehandling, och kan ses som en utmanare till Matlabs proprietära verktygslådor för samma ändamål. I slutändan genereras VHDL-kod som kan stoppas in i en FPGA eller ASIC.
Näste man till rakning var Mikael Henriksson som presenterade ApyTypes, också detta inom området signalbehandling. ApyTypes används för att simulera och analysera de avrundningsfel som uppstår när man tar en algoritm från matematikens perfekta värld och ska representera den i digital logik med begränsad precision. Genom att ge användaren tillgång till ett antal olika metoder för att hantera avrundningarna går det enkelt att simulera fram den metod som resulterar i minst felaktigheter för ett givet problem.
Oscar Gustafsson gav oss en uppdatering av Surfer, ett verktyg för att visa vågformer som har rönt stor uppmärksamhet och anammats på bred front. Surfer är till stora delar skrivet av Frans Skarman som senare på konferensen gav oss en lektion på tre minuter i varför de klassiska hårdvarubeskrivningsspråken Verilog och VHDL är usla på att just beskriva hårdvara.
Mitt eget bidrag handlade om några nyheter i pakethanteraren FuseSoC från det senaste året. Ett publikt bibliotek där användare lättare kan göra sina egna IP-kärnor tillgängliga och hitta andras offentliggjordes samt nya funktioner för säkerhet och spårbarhet som är tänkta att göra FuseSoC till det första ramverket för chipdesign som klarar av att möta upp till CRA, EUs Cyber Resilience Act. ●

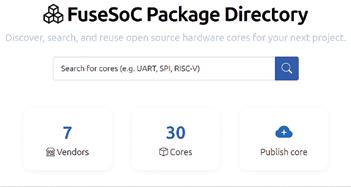

Webtjänst för att publicera egna och hitta andras FuseSoC-kompatibla IP-kärnor.

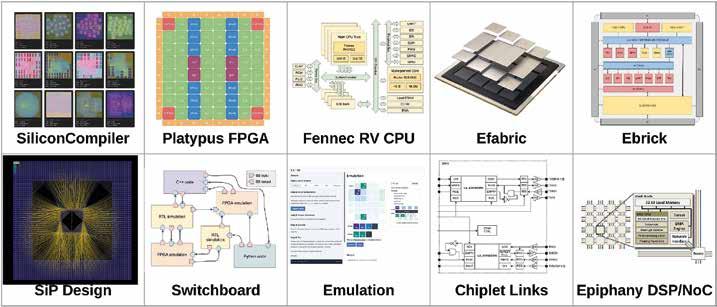

ORConf 2025
RISC-V – kärnorna i sig är inte fokus
Som vanligt presenterades några projekt kring den öppna arkitekturen RISC-V. För tio år sedan handlade dessa projekt till stor del om nyskrivna processorer, men i och med det stora utbudet av befintliga RISC-V-kärnor är behovet av fler sådana närmast obefintligt idag. Att idag presentera en nyskriven RISC-V-kärna istället för återanvända en befintlig är snarare en indikation på någon som kanske inte har så bra koll på ekosystemet.
Årets RISC-V-presentationer handlade istället om mer effektiva sätt att verifiera befintliga processorer samt att utöka dessa med nya instruktioner för att mer effektivt tackla specifika beräkningsutmaningar. ●
FOSSi i industrin
Det tema som tydligast hade ökat i år var presentationer om hur öppna verktyg och IP-kärnor (FOSSi, Free and Open Source Silicon) används i industrin idag. Det är fortfarande alltför vanligt att öppet kisel avfärdas som en akademisk övning eller hobbyverksamhet, men det är tydligt att det på riktigt börjar bli en integrerad del av både den etablerade industrin och ligger till grunden för flera nystartade företag.
Skotskbördige Thomas Parry styrde kosan till Nederländerna för att starta Spherical Systems som bygger kraftlösningar åt rymdindustrin. Den hemliga ingrediensen är egenproducerade chip som låter Spherical skapa skräddarsydda lösningar som möter upp till rymdindustrins strikta krav på storlek, prestanda
och tillförlitlighet. Thomas Parry visar hur de kan bygga chip för rymdbruk, som är mer flexibla, har kortare utvecklingstid och till en överkomlig kostnad tack vare öppna verktyg och de mer mjukvarulika utvecklingsmetoder som dessa verktyg tillåter. Genom att dessutom ha koll på hela utvecklingsprocessen och att allt från design till tillverkning sker i Europa gör det dessutom lättare att möta exportkontrollkrav. De första chipen ska skickas upp i rymden på skarpa uppdrag redan nästa år.
Peter Birch, från brittiska Fractile, ställde i sitt framförande den öppna frågan om hur långt man kan komma med öppet kisel och redogjorde för hur de hade jobbat under de senaste två åren med att ta fram en öppen metodologi för startupbolaget VyperCore som hade som mål att ta fram processorchip för datacenter.
avslöjar företagshemligheter eller ger konkurrenterna fördelar. Tvärtom brukar de interna verktyg med tiden bli ett ok eftersom det inte finns någon utanför företaget som kan hjälpa till med utvecklingen.
När Rob Taylor från ChipFlow äntrar scenen gör han observationen att ungefär hälften av alla presentationer under dagen kom från talare som använde öppet kisel i sitt dagliga arbete. Rob Taylor är medgrundare av ChipFlow, som vill vara en ledsagare för alla de företag, framförallt i Europa, som skulle vilja börja göra chip, men inte riktigt vet var de ska börja. Rob Taylor säger att en stor del av arbetet de har gjort hittills har bestått i att berätta för företag att de faktiskt kan göra chip överhuvudtaget.
kommer detta främst att vara tillgängligt för digitala designer, men analoga chip är tänkt att stödjas i ett senare skede. Tillverkningen kommer att ske med både öppna och proprietära tillverkningsprocesser och initiala fokusområden är automotive, industri och IoT.
VyperCore gick i konkurs tidigare i år på grund av utebliven finansiering vilket fick Peter Birch att reflektera över vilken roll i detta hans förkärlek för öppna verktyg haft och att de delat med sig av ett antal egenutvecklade projekt?
Typiska argument mot att dela med sig av sin kod är att det hjälper konkurrenterna och avslöjar hemligheter. I verkligheten, invänder Peter Birch, handlar det mest om basfunktioner som utvecklas om och om igen i olika varianter på varenda företag. Och bara för att ingenjörerna som skrivit verktygen ofta är stolta över sina verk så är det sällan något som
ChipFlows lösning är en Pythonbaserad plattform som kan bygga ihop chip från en användarbeskrivning där kunden kan stoppa in sin mjukvara som ska exekveras på chipet. Där finns även en webbaserad grafisk miljö för att pussla ihop en chiplayout, med målet att göra processen så enkel som möjligt för förstagångskiselmakare som har en idé och specifikationer men ingen tidigare kunskap. I bakgrunden finns IP-bibliotek och verktyg för att kunna generera underlag hela vägen från simulering till paketeringen av de färdiga chipen. I förlängningen ska även tredjepartsföretag kunna haka in sig och sälja sina tjänster, verktyg och IP-block genom plattformen. Till en början
