Micro:Bit / F5 擴充板 編程基本訓練（中文）
ETC - Steven Kwok
20240514
1 2
A & B 5
5 LED Display https://makecode

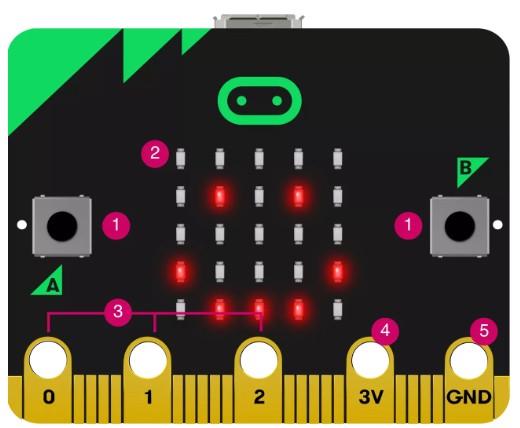

Micro:bit 編程網址 可以選擇英文或繁體中文介面 按鈕 A 及 按鈕 B 及按鈕 A+B LED 顯示 ETC Educational Technology Connection (HK) LTD 2
Button
x
.microbit.org/
ETC Educational Technology Connection (HK) LTD 3 1 2 Button A & B 5 x 5 LED Display https://makecode .microbit.org/ Micro:bit 編程網址 可以選擇英文或繁體中文介面 按鈕 A 及 按鈕 B 及按鈕 A+B LED 顯示 3 Light Sensor 光感應器

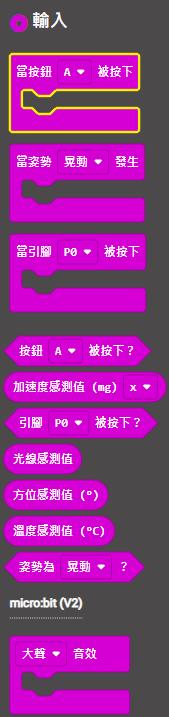

micro:bit 指令
和 常用的

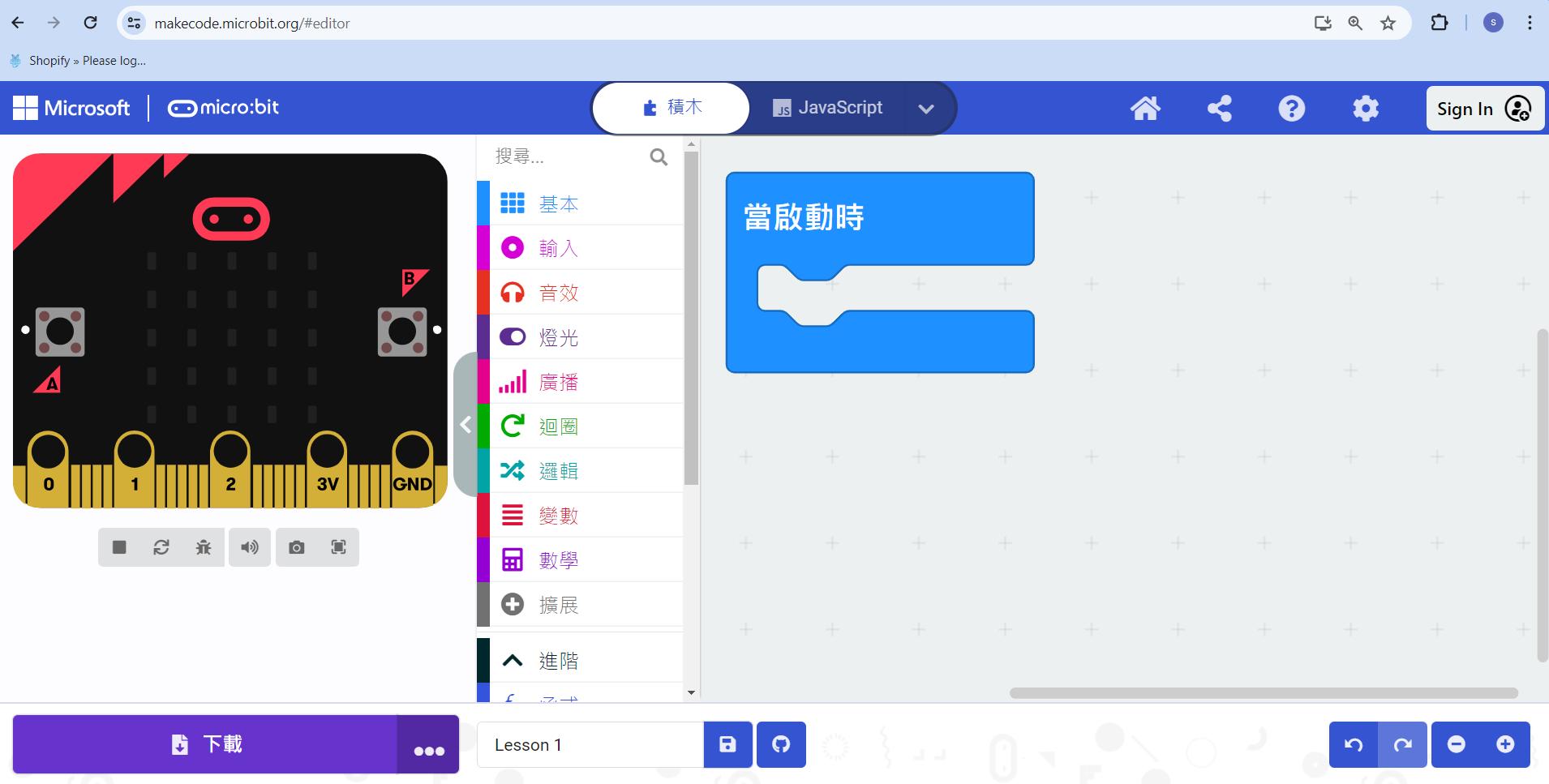

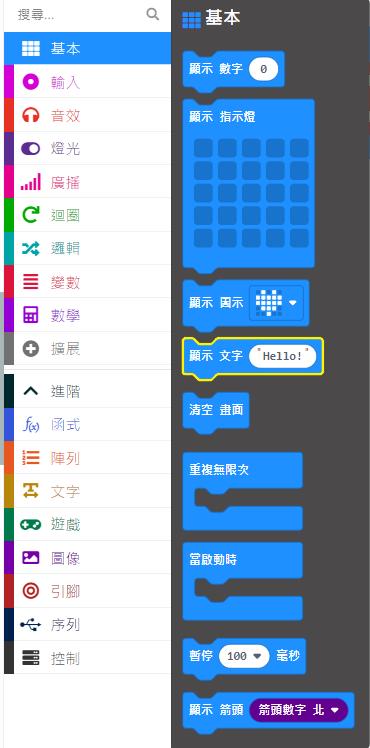

初班編程 – Makecode 介面
makecode.microbit.or g/
ETC Educational Technology Connection (HK) LTD 5 重要：

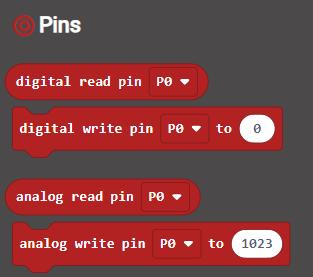

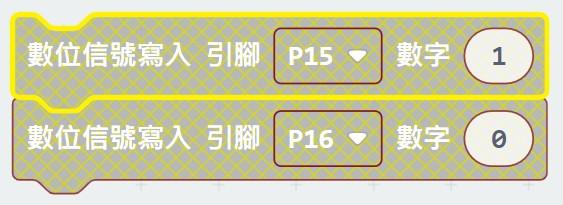

控制電流的指令
簡單應用
ETC Educational Technology Connection (HK) LTD 6
Micro:bit
ETC Educational Technology Connection (HK) LTD 7
及擴充板

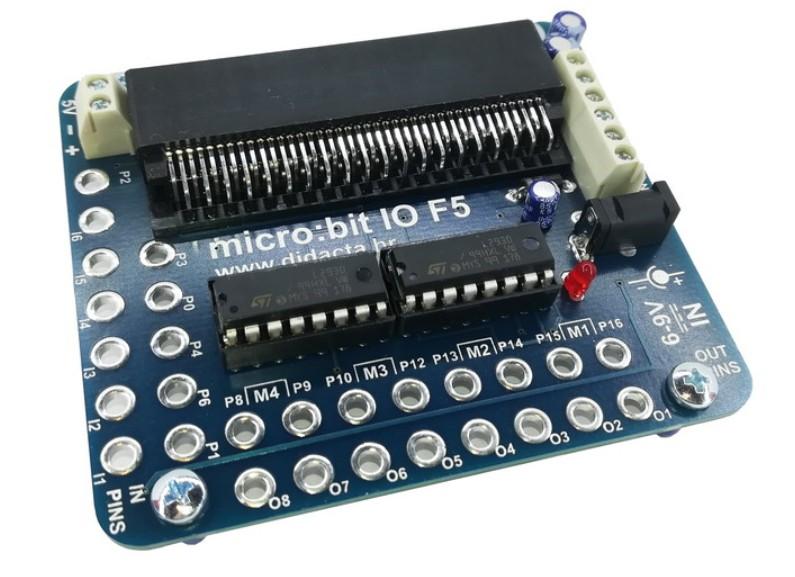

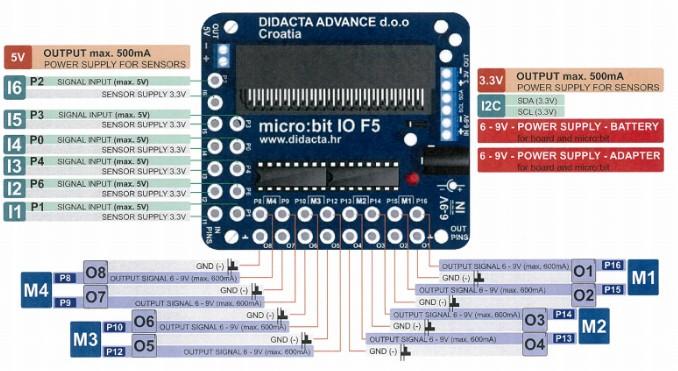

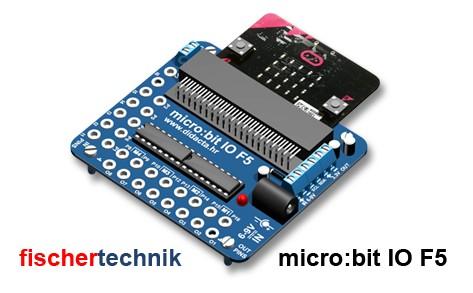

ETC Educational Technology Connection (HK) LTD 8 (1) 6 個輸入引腳（ pins) 常用輸人有開關掣和光栅 (2) 8 個輸出引腳（ pins) 常用輸出有電燈膽和馬達（摩打） (3) 地線（ - ） (4) 3.3V 供電
輸入 Signal Input
輸入 Signal Input
P1 輸入 Signal Input Sensor Supply 3.3V
標準設置中無法使用以下引腳： P3 、 P4 、 P6 、 P7 、 P9 和 P10 。 這些引腳與 LED 矩陣顯示器以及 顯示器相關的環境光感應模式相 關聯。 如果要使用， 就要禁用顯示驅動 功能（這亦同時將自動禁用光感 應功能），請使用 led.enable 函數。
輸出 Output Signal 6-9V
輸出 Output Signal 6-9V
(-)
ETC Educational Technology Connection (HK) LTD 9
P16
P13 輸出 P14 輸出
對於初級水平
請使用引腳 P0 、 P1 和 P2 作為輸入，
（
GND
P15
P2
P0
，
使用 M1/ 馬達 1 （ P15 、 P16 ）和 M2/ 馬達 2
P13 、 P14 ）作為輸出。
完成編程後，如何下載到 micro:bit 呢？ 首先，強烈建議大家使用 PC ( 筆記型電腦 laptop) ，因為編程相對比較快捷，下載時非常穩定及 可信性高。

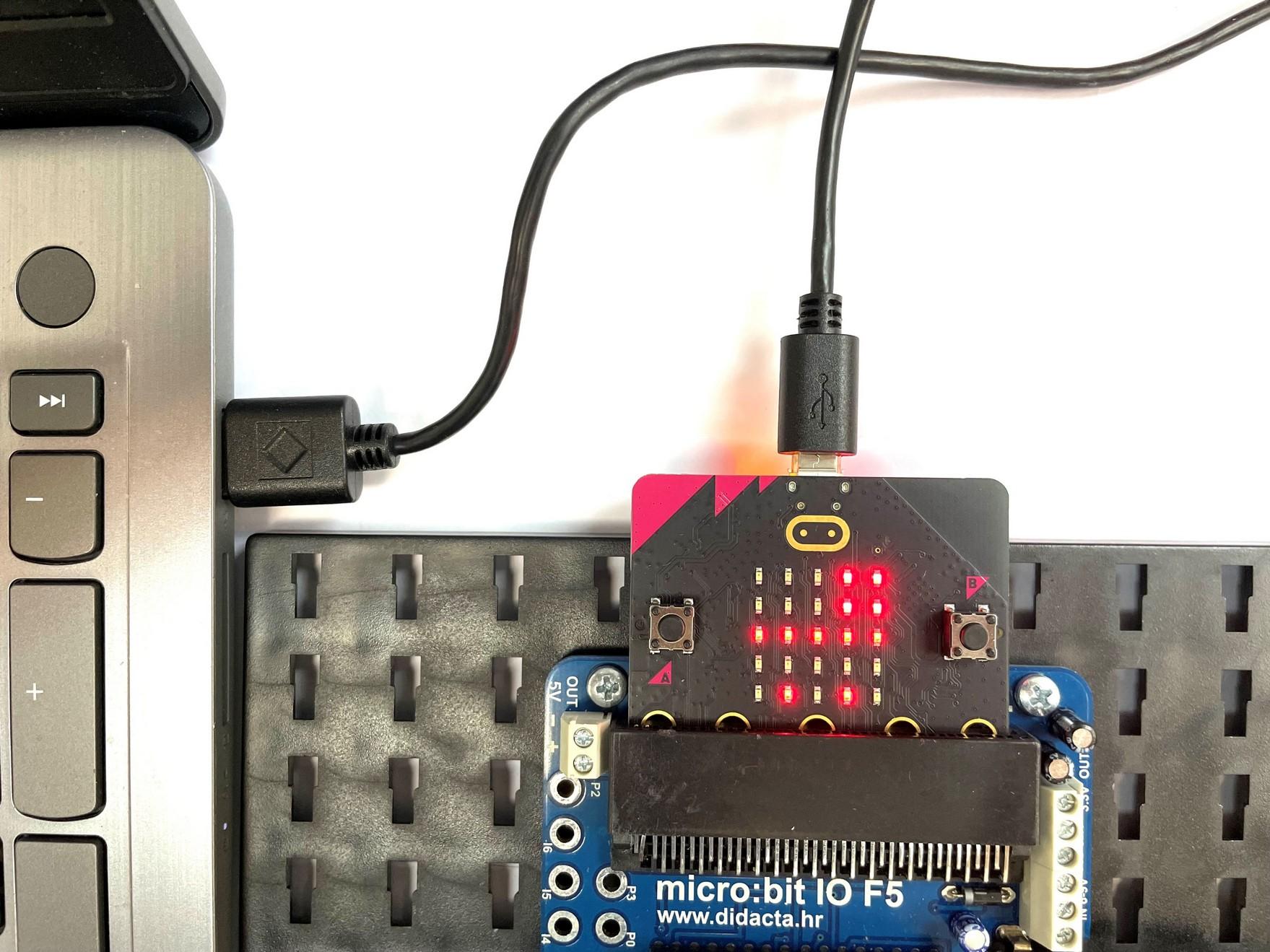

用 micro:bit USB 線 連接個人電
腦 USB 頭和 micro:bit 。
PC ( 筆記型電腦 laptop)
ETC Educational Technology Connection (HK) LTD 10
假設你已經將這程式命名為 Lesson 1 ，在
micro:bit
ETC Educational Technology Connection (HK) LTD 11
1
2
(1)
(2) 再按
。
編程介面按 < 下載 > 。
< Download as File >

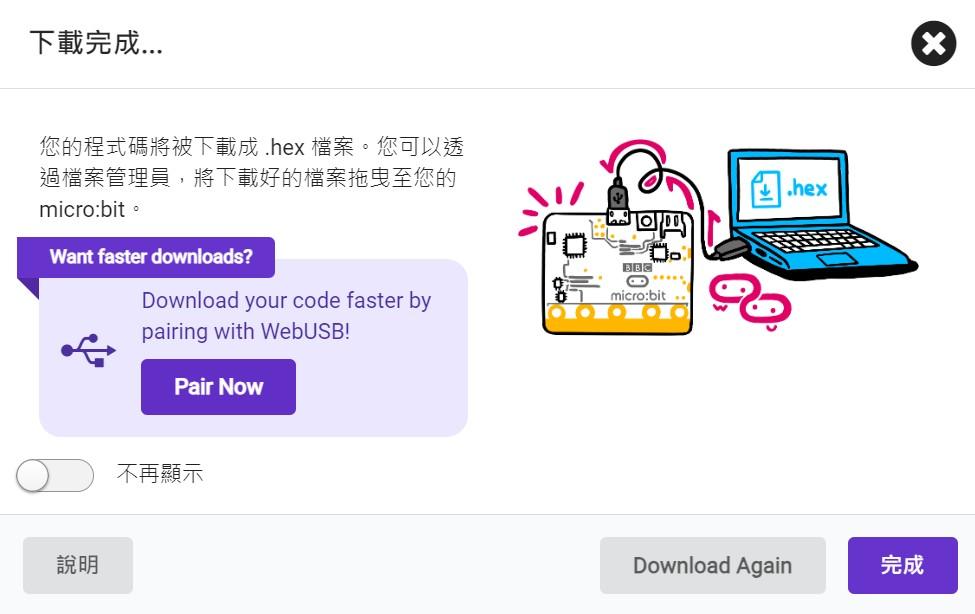

你會收到「下載成功…」 的 訊息，代表你的程式已經被下 載成 .HEX 檔案。
(4)

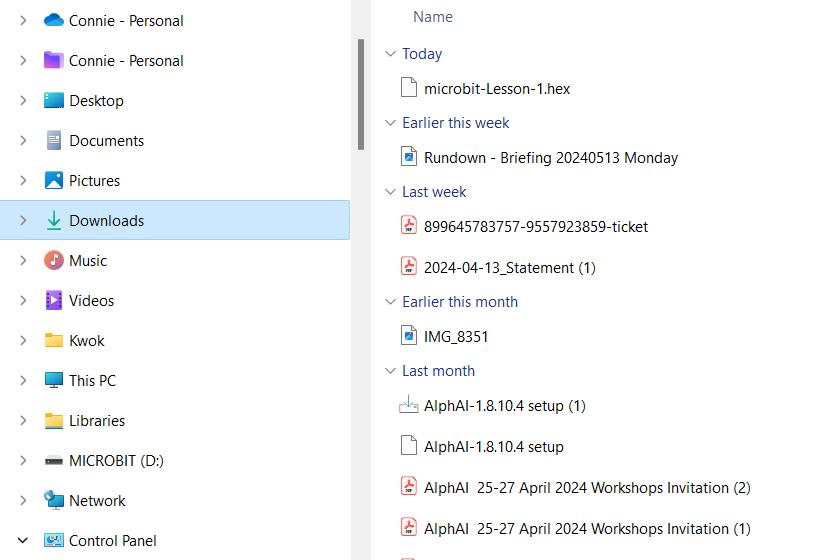

你可以透過檔案管理員，將下載 好的檔案拖到你的 Microbit 上。
ETC Educational Technology Connection (HK) LTD 12 3 4
(3)
過程中，電腦會顯示下 載進度，請耐心等待直 至成功完成。
當下載成功
後， micro:bit 可以離線 運作 ( 即是不需再接駁電 腦，但需要接駁電 池。）
ETC Educational Technology Connection (HK) LTD 13 5 (5)

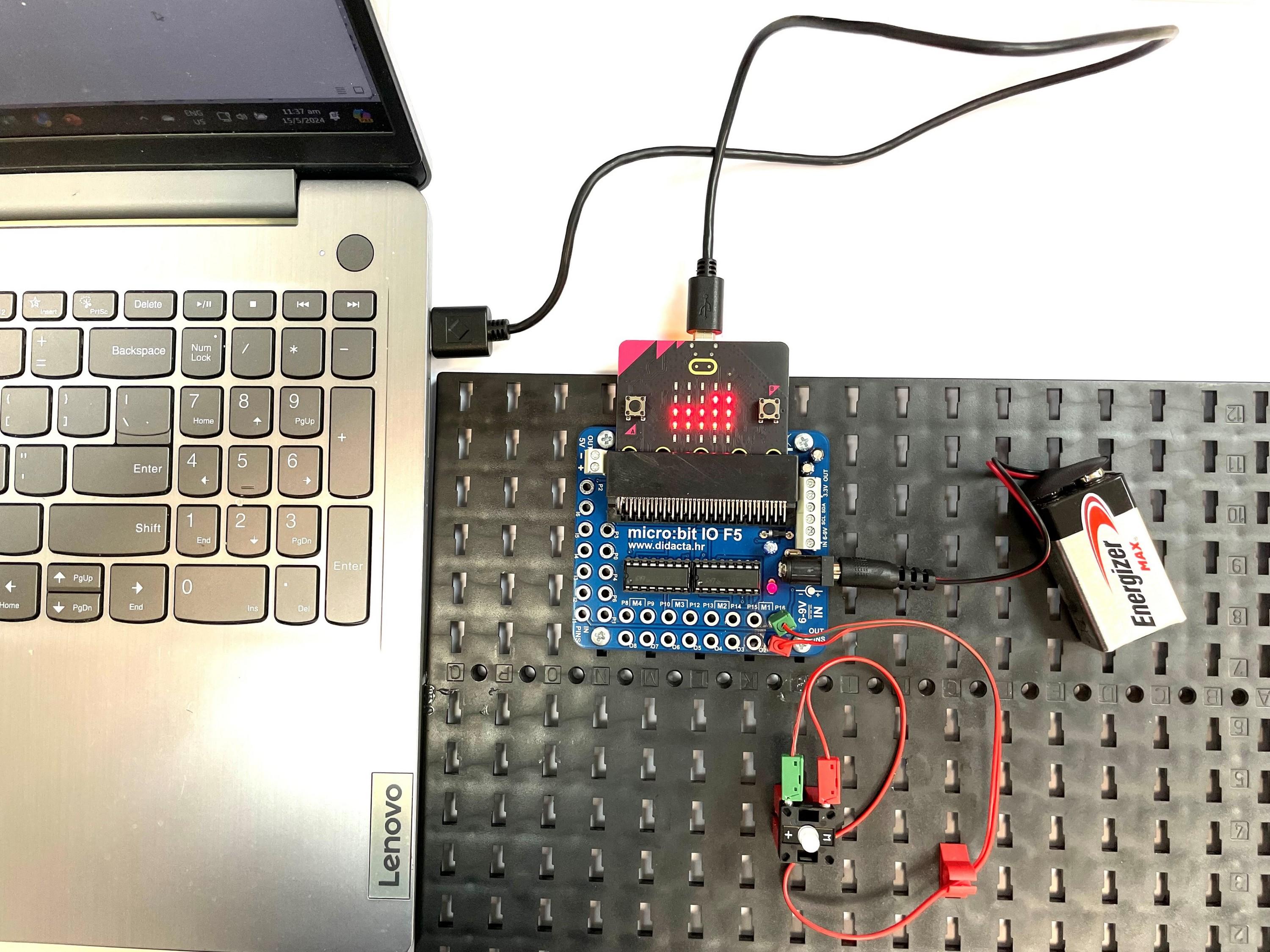

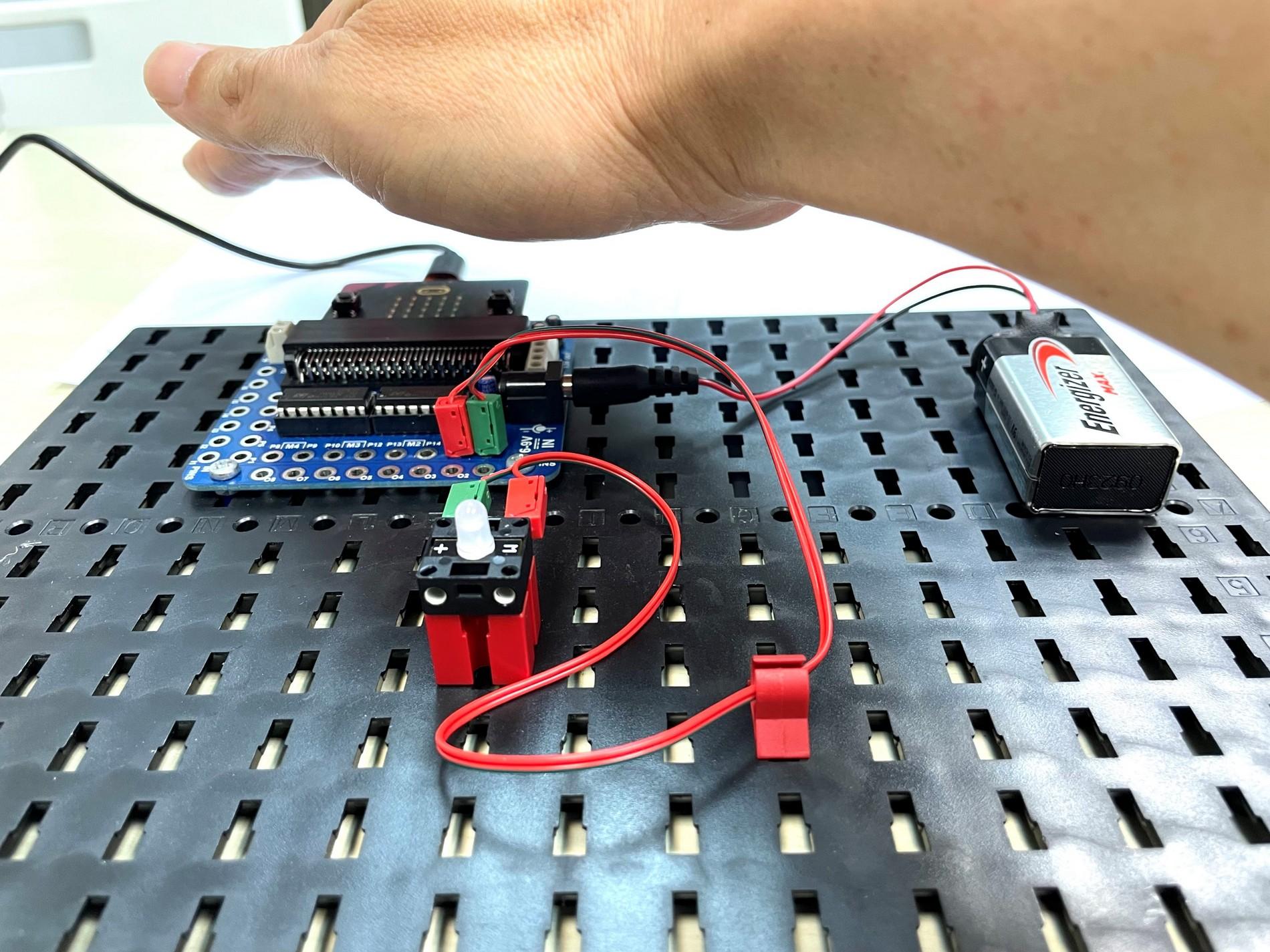

擴充板接駁方法
14 F5
(1) USB 用作下載程式。
(2) Micro:bit 需要插到 F5 擴充板上。

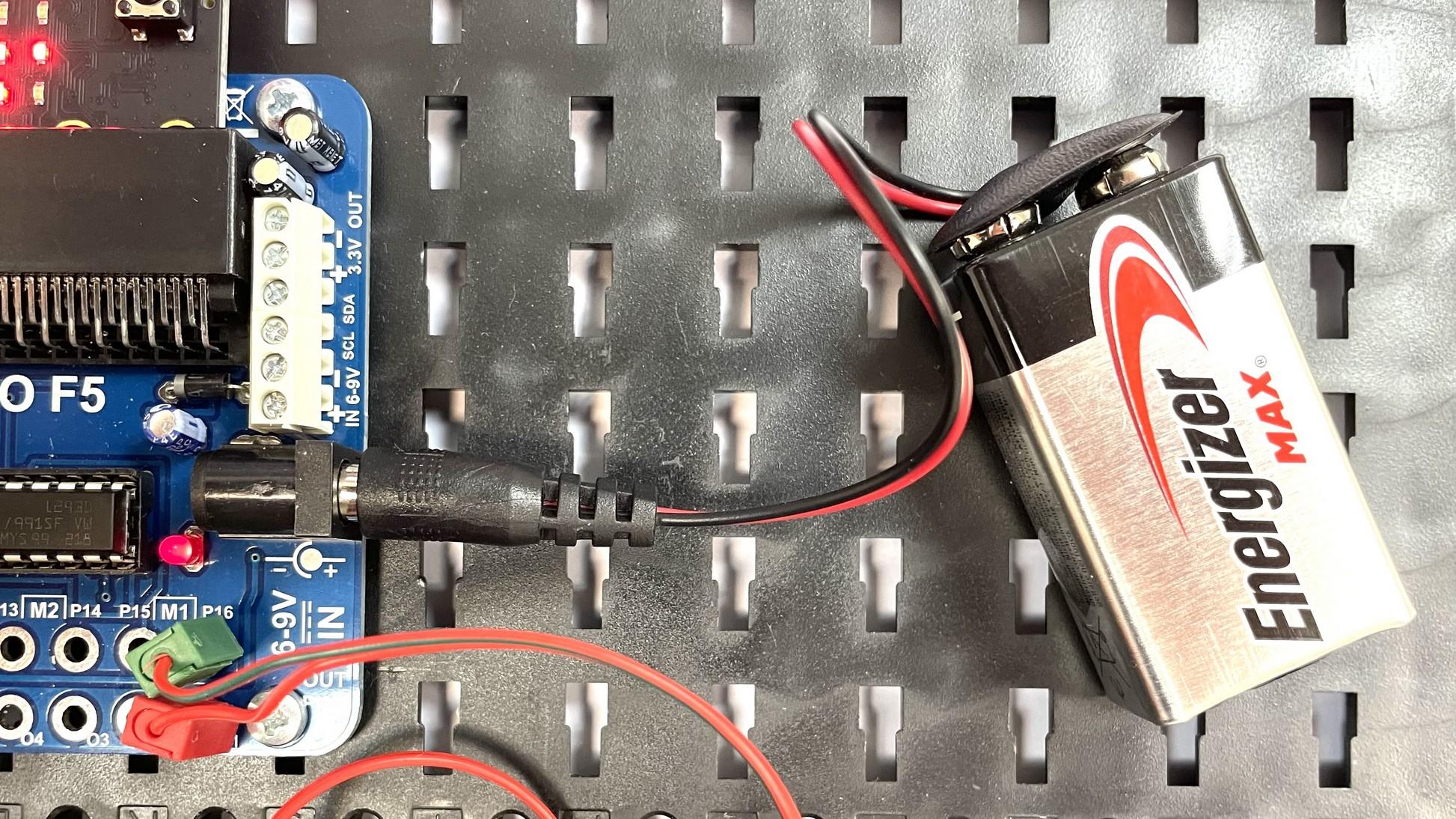

(3) 擴充板需要電池 （ 9v 電池最方便）。
ETC Educational Technology Connection (HK) LTD 15

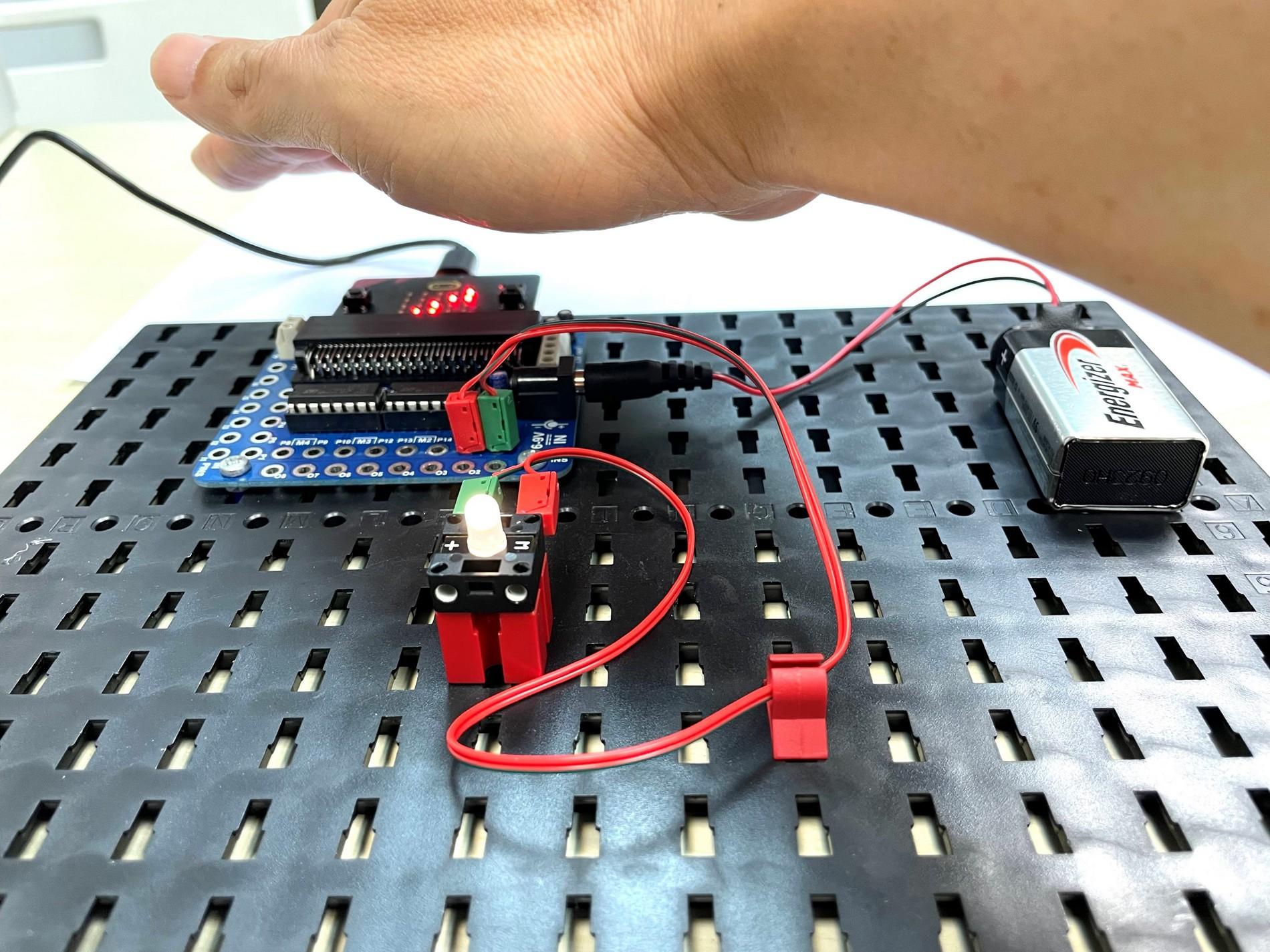

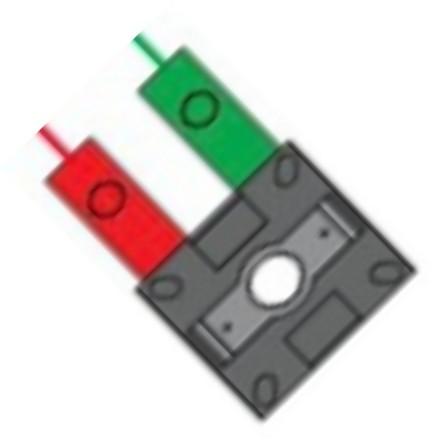

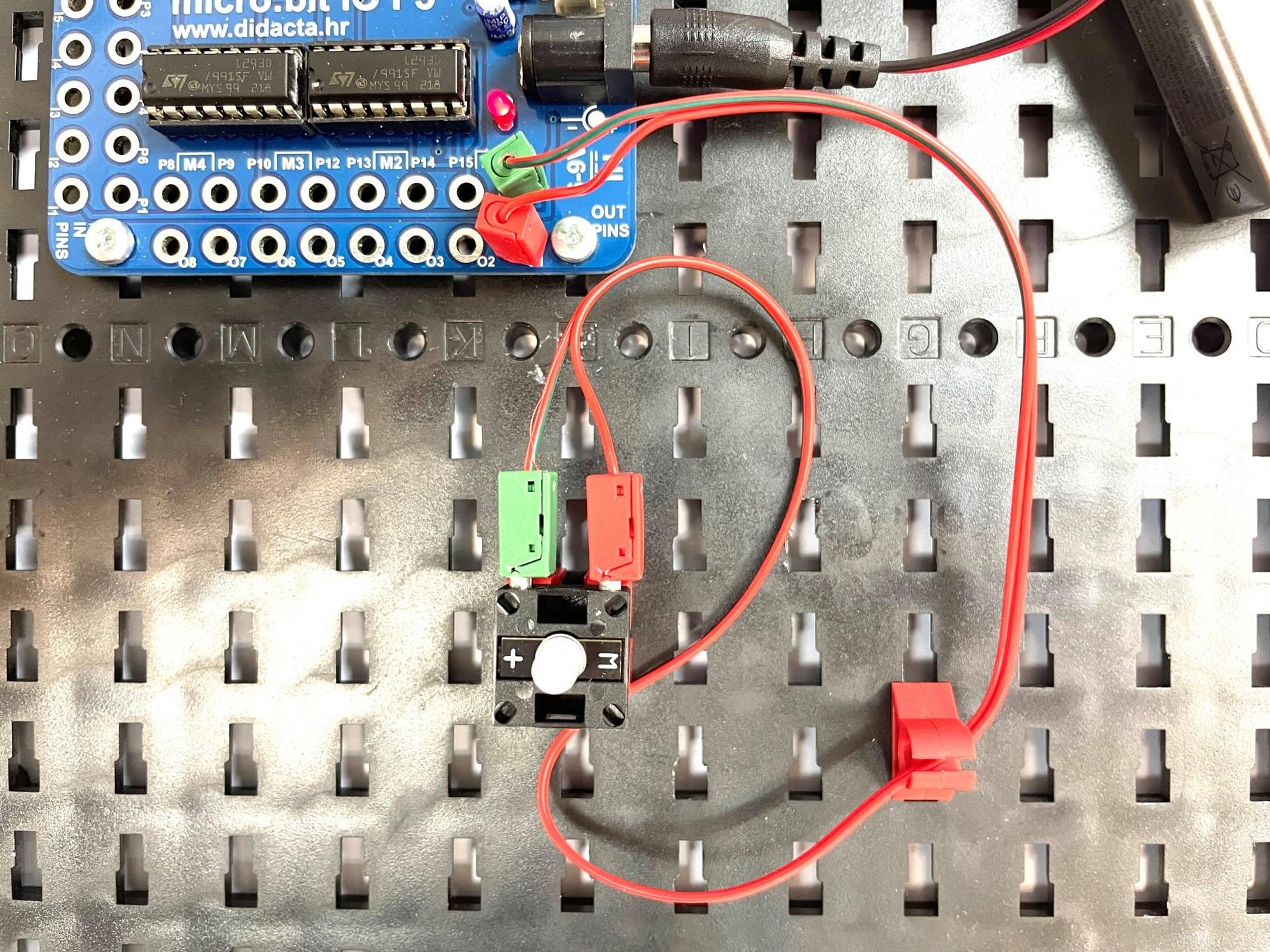

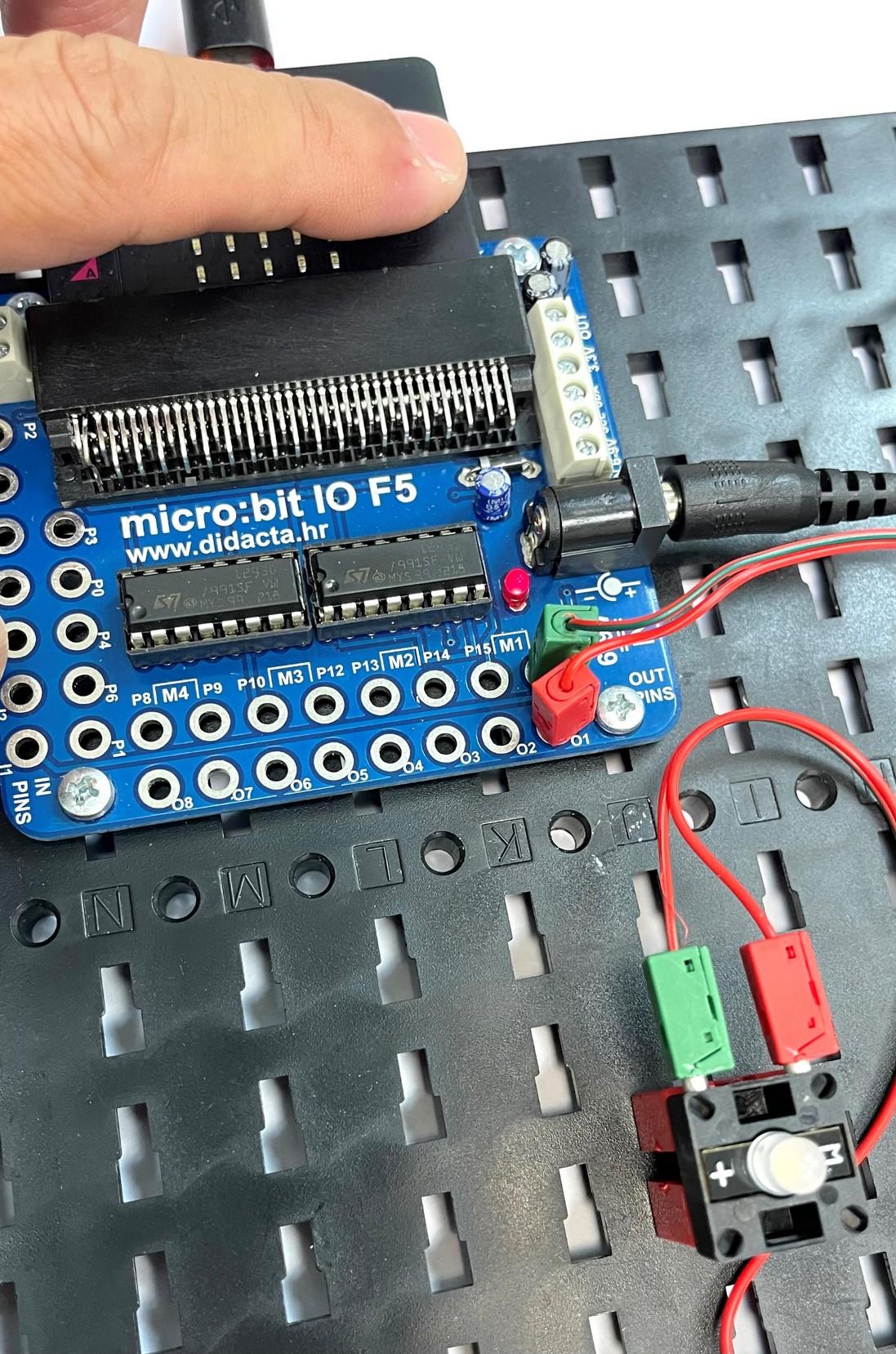

留意電燈膽 (LED) 如何接駁到 F5 擴充板的輸出上。電燈膽有兩種接 駁方法，這是 �� 方法一。
電燈膽 (LED)
O1 (GND-) 上。
電燈膽 (LED)

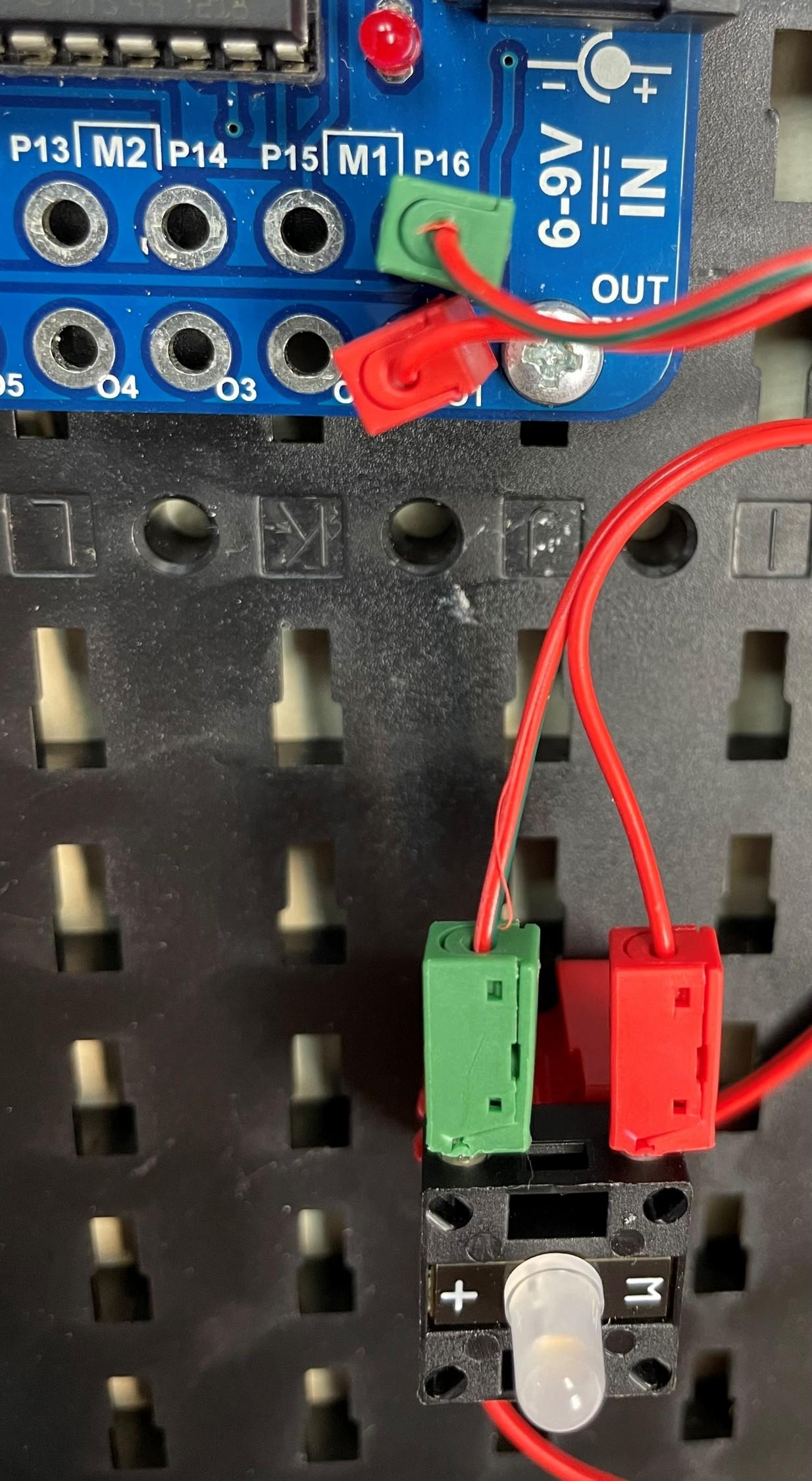

ETC Educational Technology Connection (HK) LTD 16 方法一 LED 的正極 （ + ）透過綠色線 接駁到引腳 P16 上。 而 LED
過紅色線接駁到
(1)
的負極透
O1 P16
ETC Educational Technology Connection (HK) LTD 17 想想要如何編程才可以做到 •按下按鈕
LED
•而按下按鈕
LED
電燈膽
A ，
燈會亮起
B ，
燈就會熄？
(LED) 電燈膽 (LED)
ETC Educational Technology Connection (HK) LTD 18

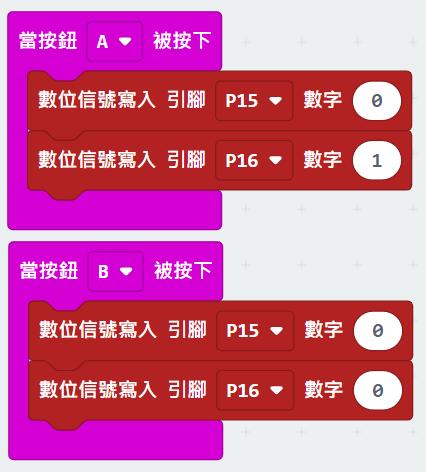

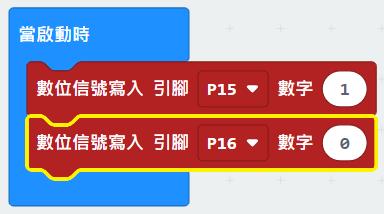

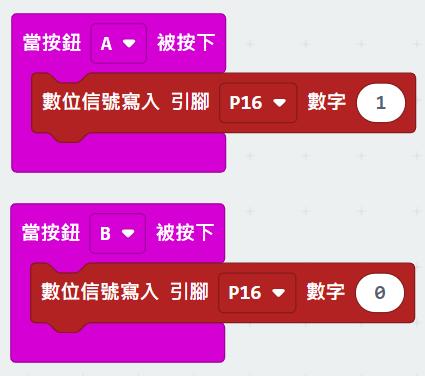

答案
GND (-)
電燈膽 (LED)

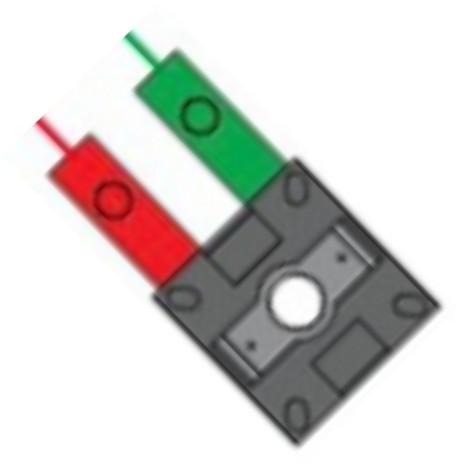

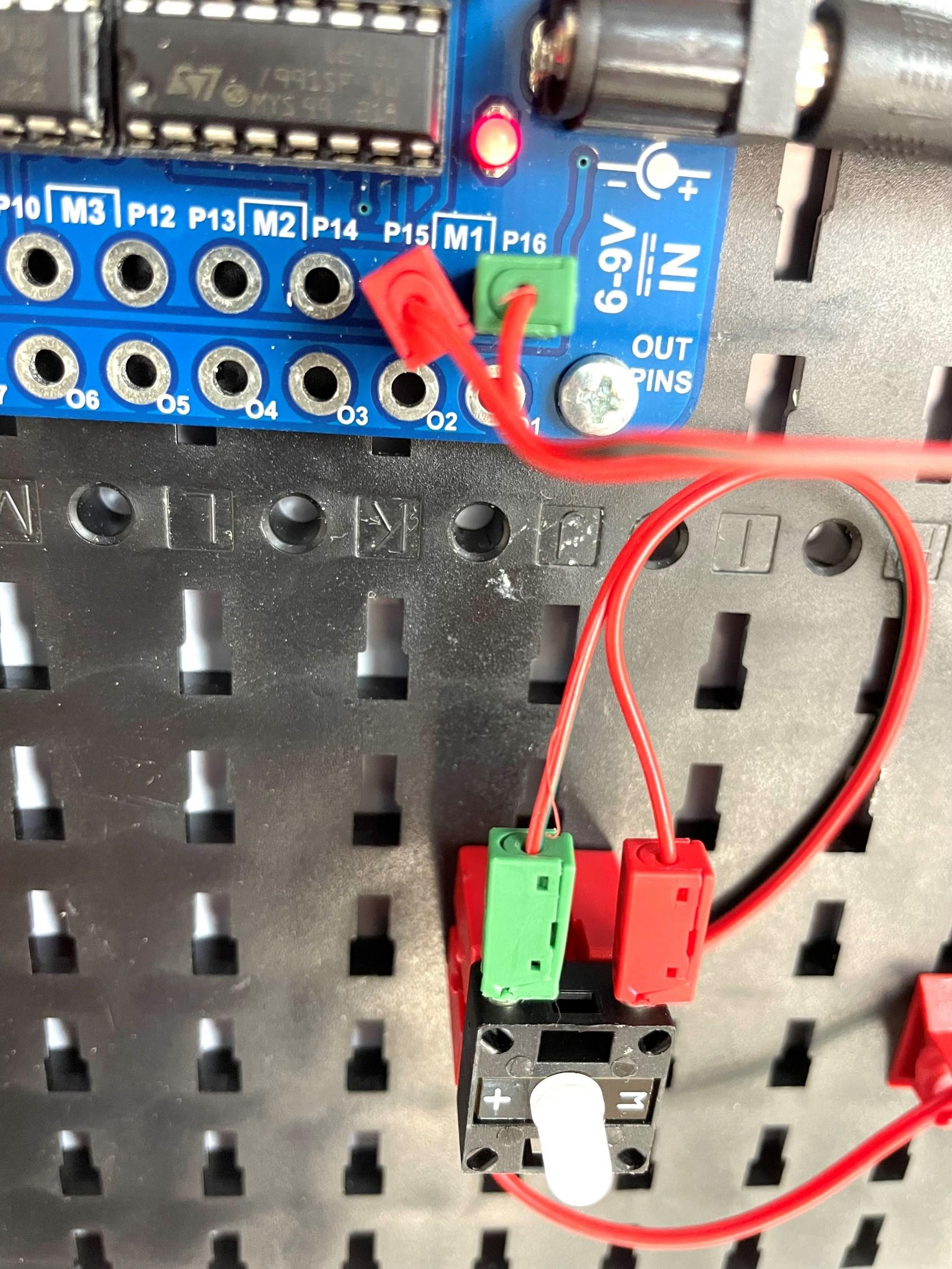

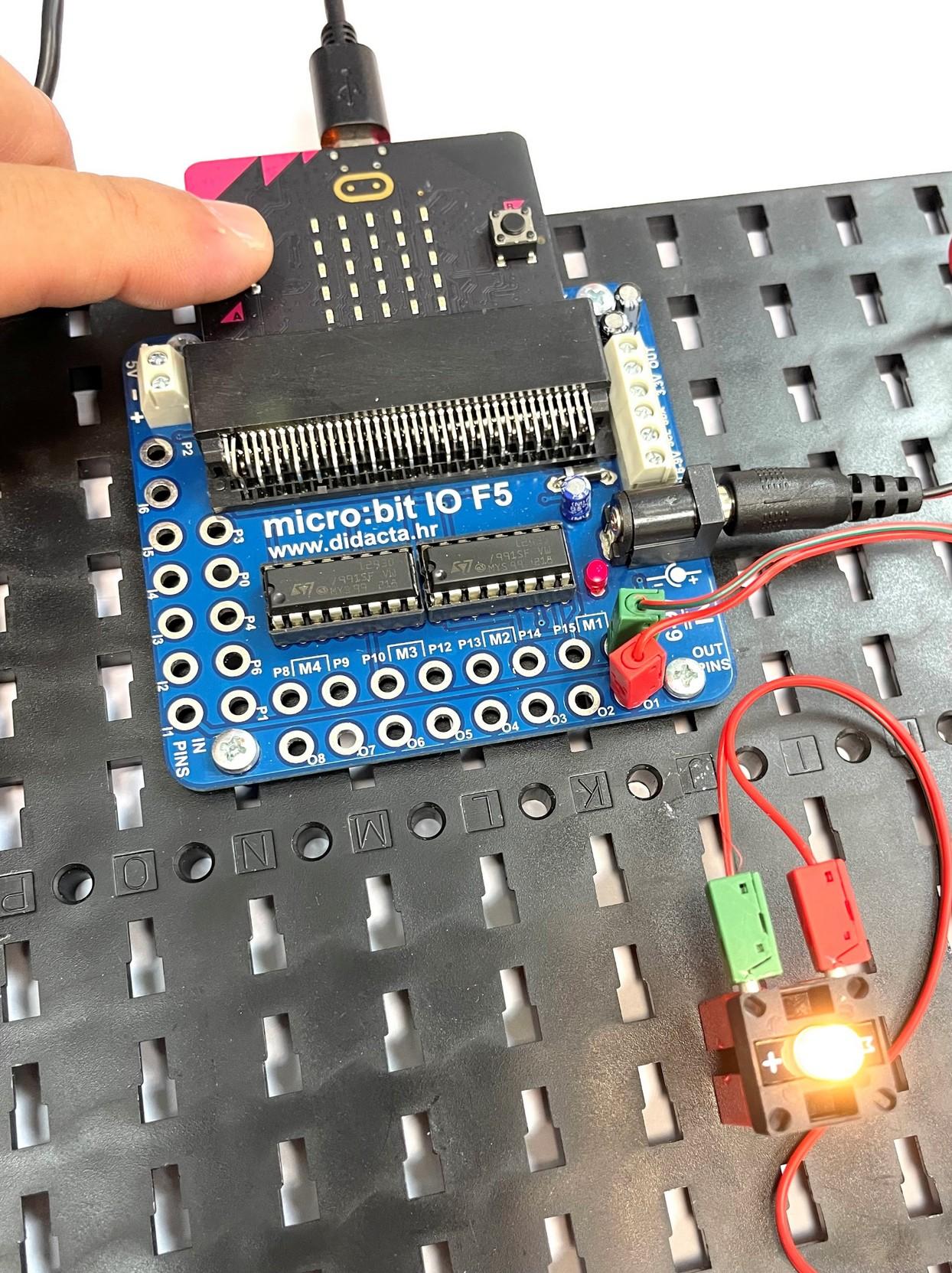

LED 燈的第二種接駁方 法
LED 的正極（ + ）透過綠色線接
駁到引腳 P16 上。
而 LED 的負極透過紅色線接駁到 P15 上。
要怎樣編程呢？
電燈膽 (LED)
ETC Educational Technology Connection (HK) LTD 19
P15 P16 M1
= Motor 1
LED 燈的第二種接駁方法
LED 的正極（ + ）透過綠色線接駁到引腳 P16 上。
而 LED 的負極透過紅色線接駁到 P15 上。
要怎樣編程呢？
ETC Educational Technology Connection (HK) LTD 20
電燈膽 (LED)
ETC Educational Technology Connection (HK) LTD 21
電燈膽 (LED)
Blinking Light 如何做閃燈校果？
提議選用的編程方塊
(3)
需要時用 < 廻圈 > = 重覆多少 次。
(1)
用輸出引腳 P15 和 P16 控制亮燈和熄燈。
(2)

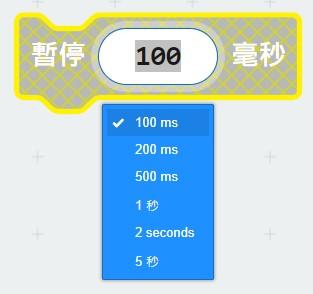

用 < 暫停幾多毫秒 >
控制亮燈多久和熄燈多久。
1,000 毫秒 = 1 秒。越少 數值，閃得越快。
ETC Educational Technology Connection (HK) LTD 22
亮燈 熄燈

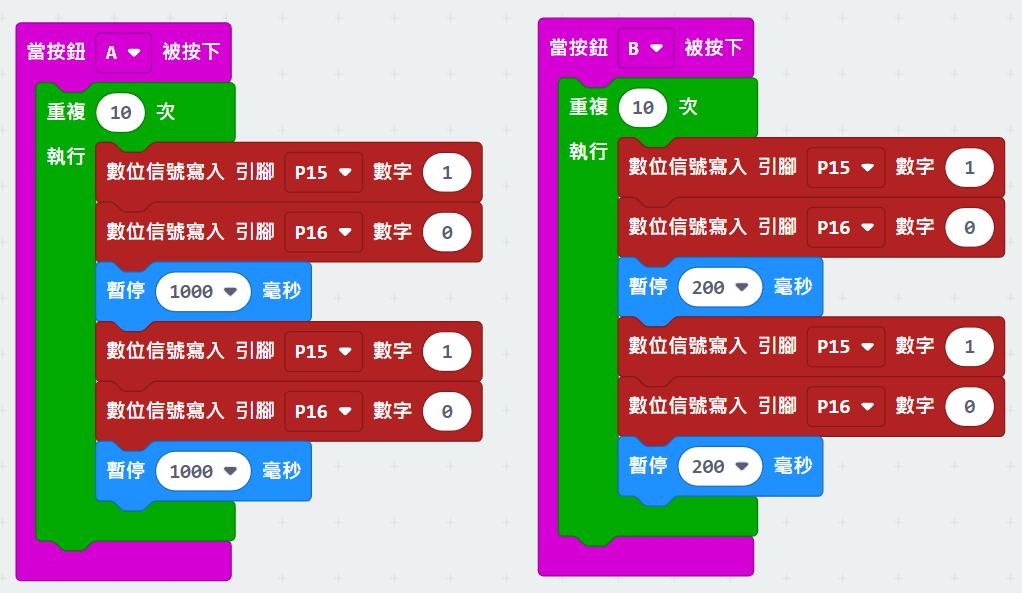

ETC Educational Technology Connection (HK) LTD 23 那一個閃得快些？ A? B? B
高級技巧 - 用光感應器控制閃光快慢；越光越慢，越暗閃得越快。

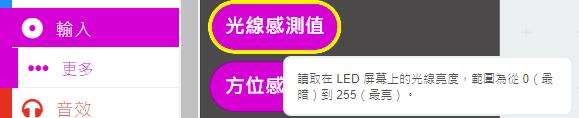

光感應器在 Micro:bit 的表面 - 25 個顯示燈的位置。
光感應器
24
0255
電燈膽
(LED)
高級編程 - 變數和函或。

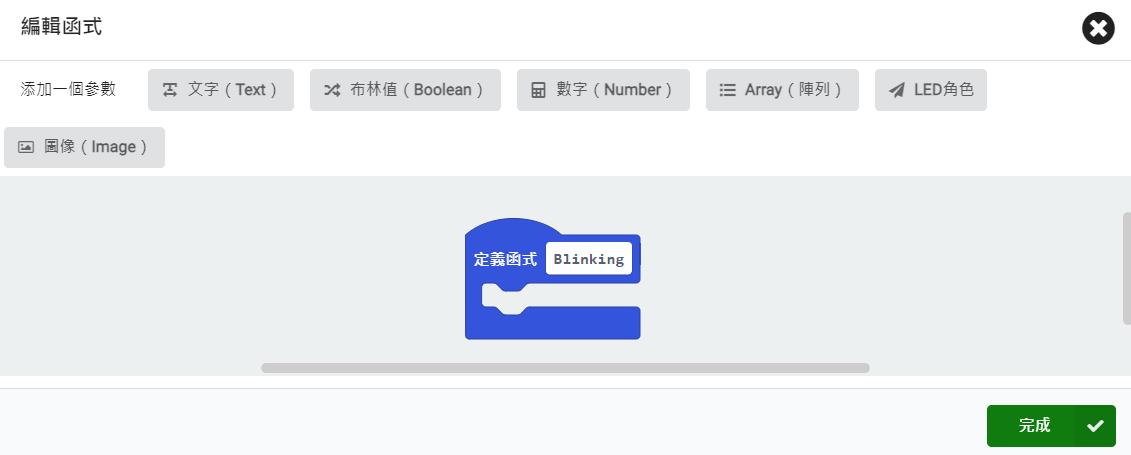

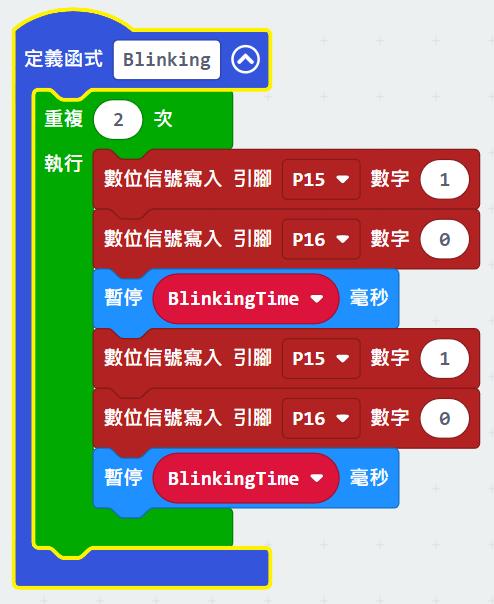

建做函數 Blinking ( 閃燈）
用引腳 P15 和 P16 控制亮燈和熄燈，做出閃 燈效果。

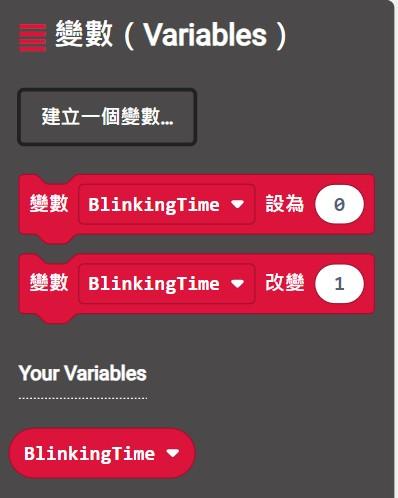

用變數 BlinkingTime 控制閃燈快慢。
重覆執行 2 次。
呼叫（ call ） 函數 Blinking 。
ETC Educational Technology Connection (HK) LTD 25

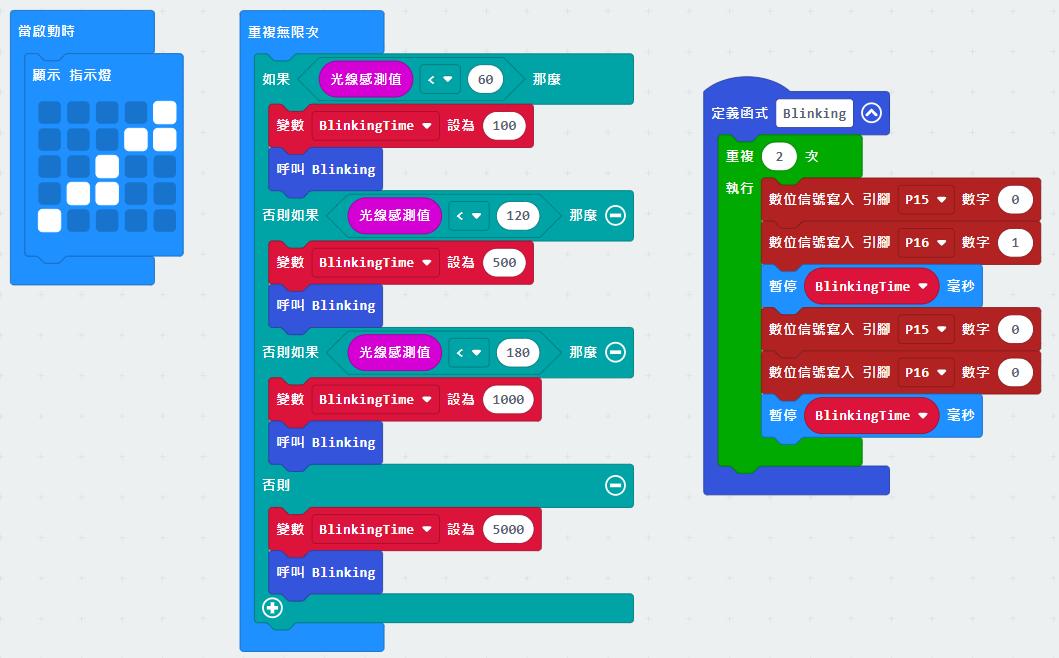

最後程式
當 micro:bit 程式啟動時， 顯示閃電圖案。
重複無限次，檢視光感應 器的數值。當數值小時
（ < 60) ，設閃燈時間
為小（例如 100 毫秒）。
當數值大時（ > 180) ，
設閃燈時間為大（例如 5000 毫秒 = 5 秒）。
ETC Educational Technology Connection (HK) LTD 27
亮燈
熄燈

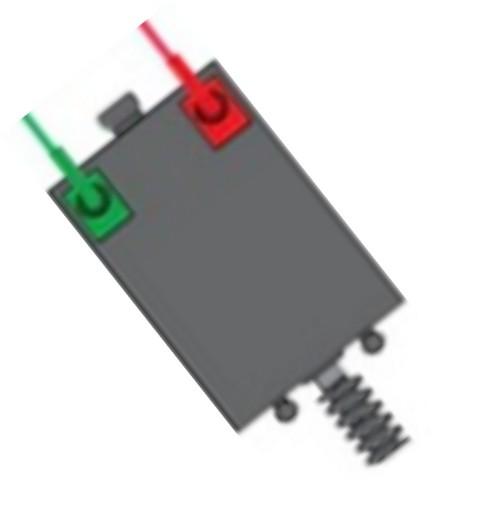

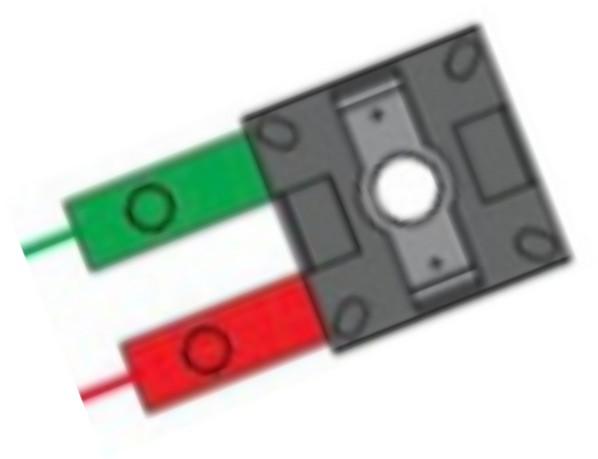

開關掣
P1) 。留意開關掣上的接駁位（是用近紅色按位的兩個孔：即 是當紅色按沒有被按下時，電流是沒有通過的 （ open circuit)) 。

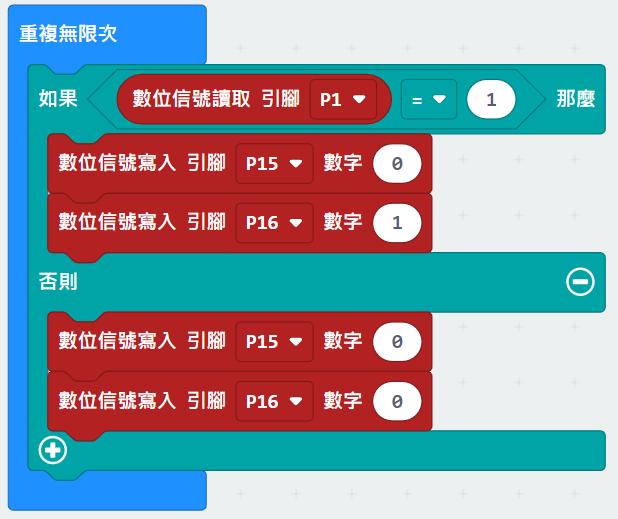

想想如何編寫程式。
ETC Educational Technology Connection (HK) LTD 28
輸入上（例如 引腳
是需要接駁到 micro:bit 的
1 開關掣
P
馬達轉動，有兩個方
向；可以是順時針轉
動，亦可以是逆時針轉 動。
另外，當馬達已經轉動 時，如何才能夠使它停
止轉動呢？
M1 (Motor 1 (P15, P16)
會損壞。 使用馬達（摩打）
如何控制馬達的電流？ （ 0 ， 1 ） - 順時針轉動 （ 1 ， 0 ） - 逆時針轉動 （ 0 ， 0 ） - 停止（因為沒有電流通） （ 1 ， 1 ） - 請勿使用，
ETC Educational Technology Connection (HK) LTD 29
micro:bit 和 F5 擴充板將
摩打
如何控制馬達的電流？
留意如何控制電流。
ETC Educational Technology Connection (HK) LTD 30
（ 0
）
（
0 ）

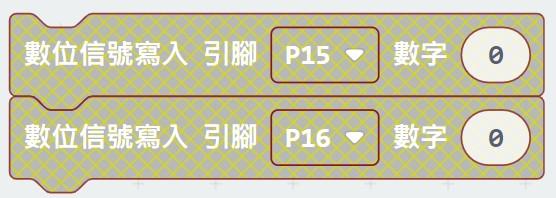

逆時針轉動 （ 0 ， 0 ） - 停止（因為沒有電流通 過） （ 1 ， 1 ） - 請勿使用， micro:bit 和 F5 擴充板將會損壞。
（ 0 ， 1 ） - 順時針轉動 （ 1 ， 0 ） - 逆時針轉動 （ 0 ， 0 ） - 停止（因為沒有電流通 過）
， 1
- 順時針轉動
1 ，
-

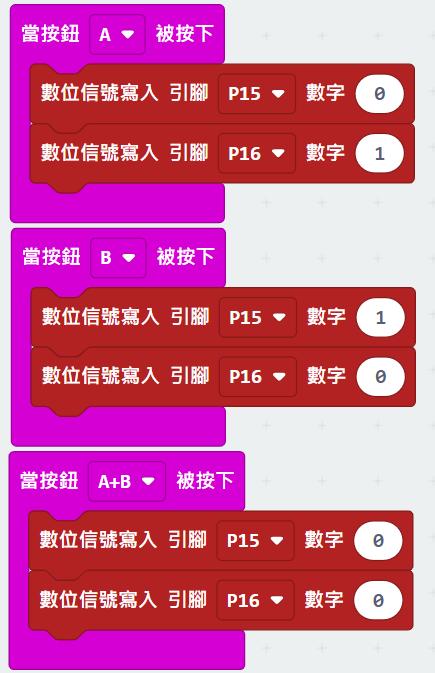

編程如下。
留意用了 A+B 按鈕。
ETC Educational Technology Connection (HK) LTD 31 P1 P1 5 P1 6 用兩個外置開關掣。 P0 P0 P1 開關掣 開關掣 摩打
ETC Educational Technology Connection (HK) LTD 1 4 1 3 1 6 1 5 P1 P15/ P16 聚光燈 P13/ P14 馬達 P1 （輸 入） 光閘
有什麼電件？

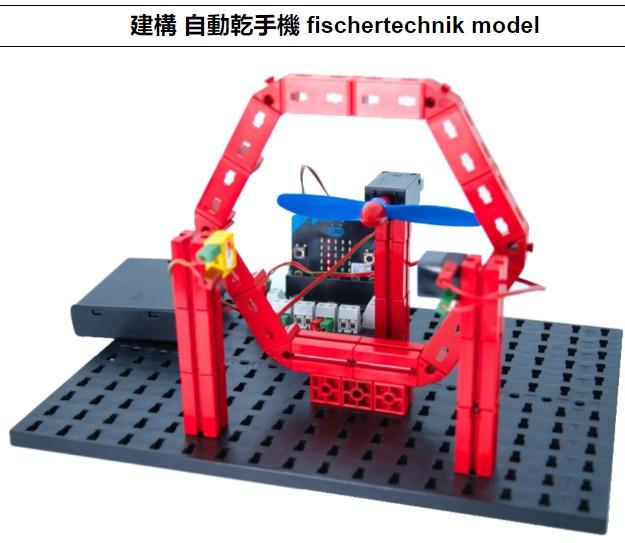

自動乾手機模型
射在光閘上，光
ETC Educational Technology Connection (HK) LTD 1 4 1 3 1 6 1 5 P1 P15/P16 聚光燈 P13/P14 馬達 P1 （輸 入） 光閘 +1
閘讀數（引腳 P1) 將會是

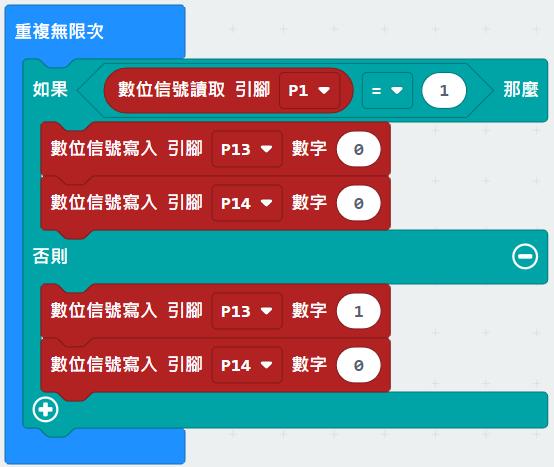

首先，在程式啓動時，亮起聚光燈。 因為有光
+1 。代表沒有人要乾手。
ETC Educational Technology Connection (HK) LTD 34 1 4 1 3 1 6 1 5 P1 P15/P16 聚光燈 P13/P14 馬達 P1 （輸 入） 光閘 (1) P13 和 P14 是控制馬達的，兩個都不需要供電。
並且將手伸入到阻擋了聚光射在光閘上， P1 讀數會變成 0 （不是
0
，馬達就會轉動，就會有
(3)
(2) 當有人需要乾手，
1 ）， 引腳 P13 （ 1 ）將有電流通過並流向 P14 (
)
風吹出。
有時候，你會發覺，當馬達轉動，仍然沒有風吹出 來。這是，風吹到後面了，做不到乾手效果。這時，你要 將電流倒轉 - （ 1 ， 0 ） 變成 （ 0 ， 1 ） 了。
